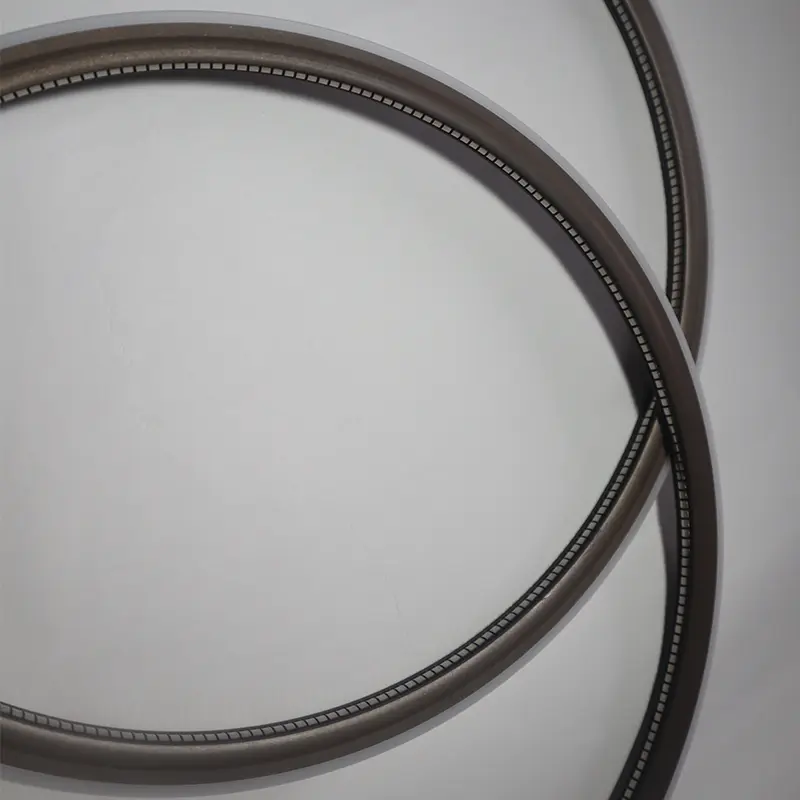

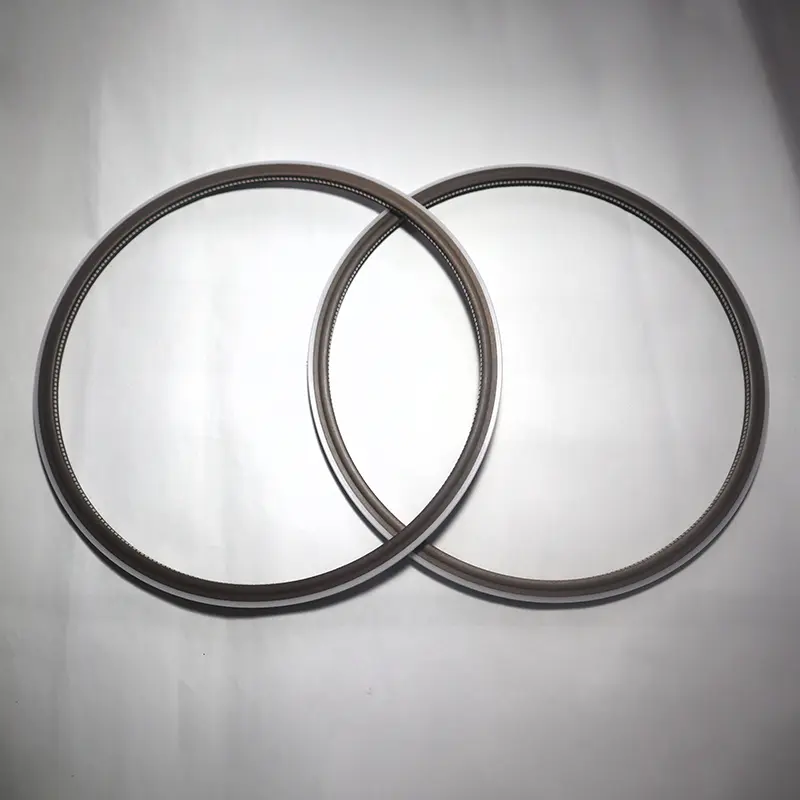

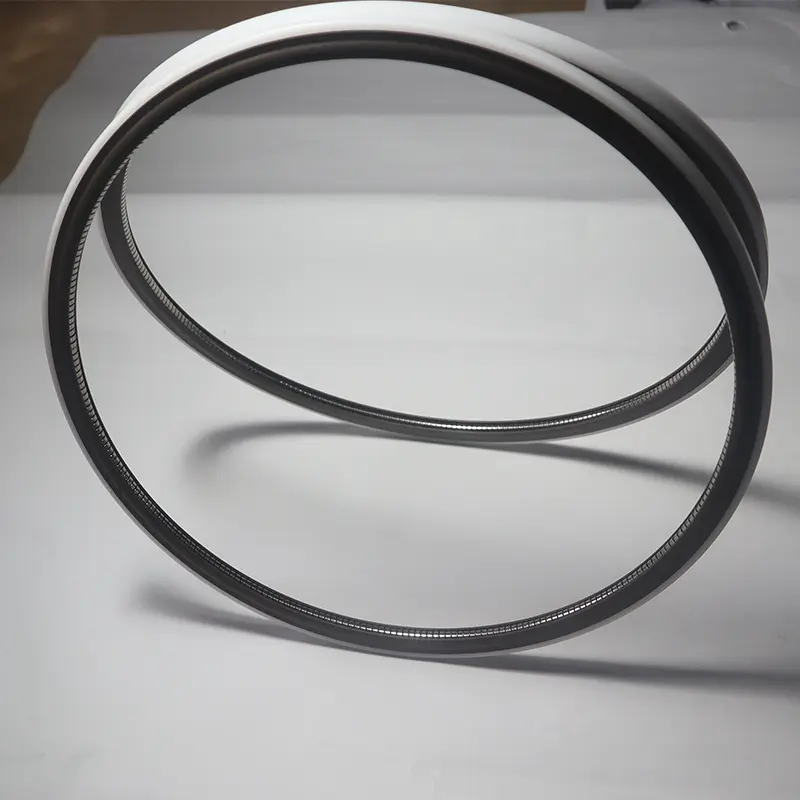

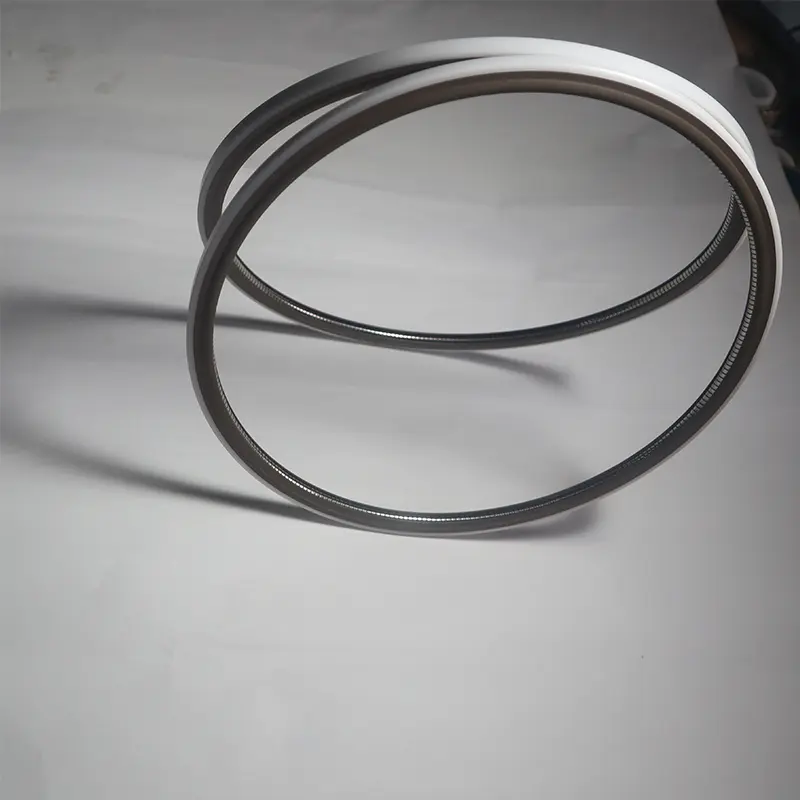

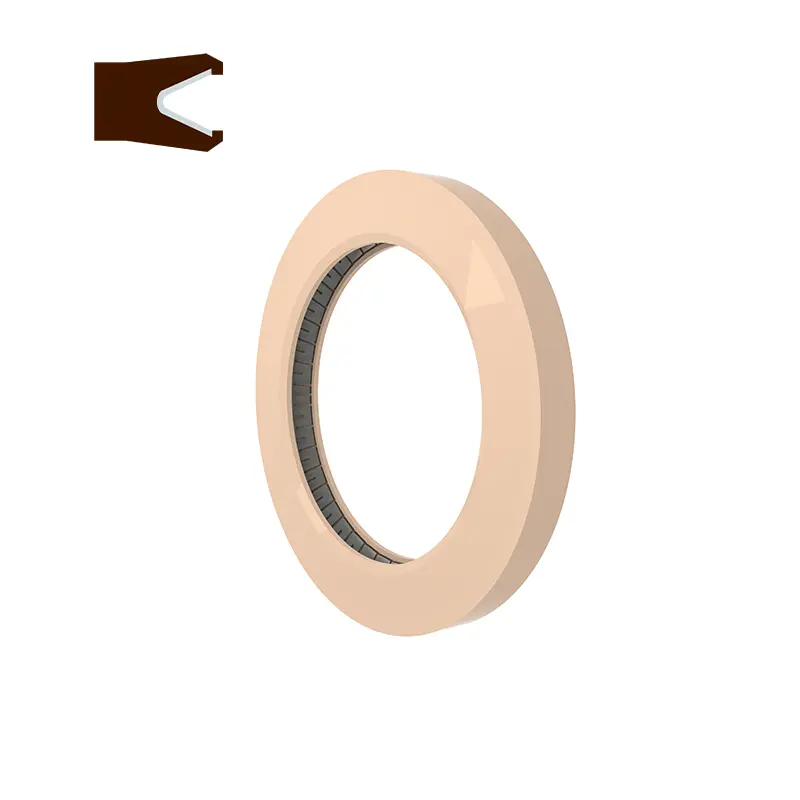

Кінцеві фланцеві пружини, що підлягають напрузі, які ми запустили, включають різні моделі, кожна з яких має власні підрозділи. Всі вони суворо розвинені, виробляються та перевіряються.

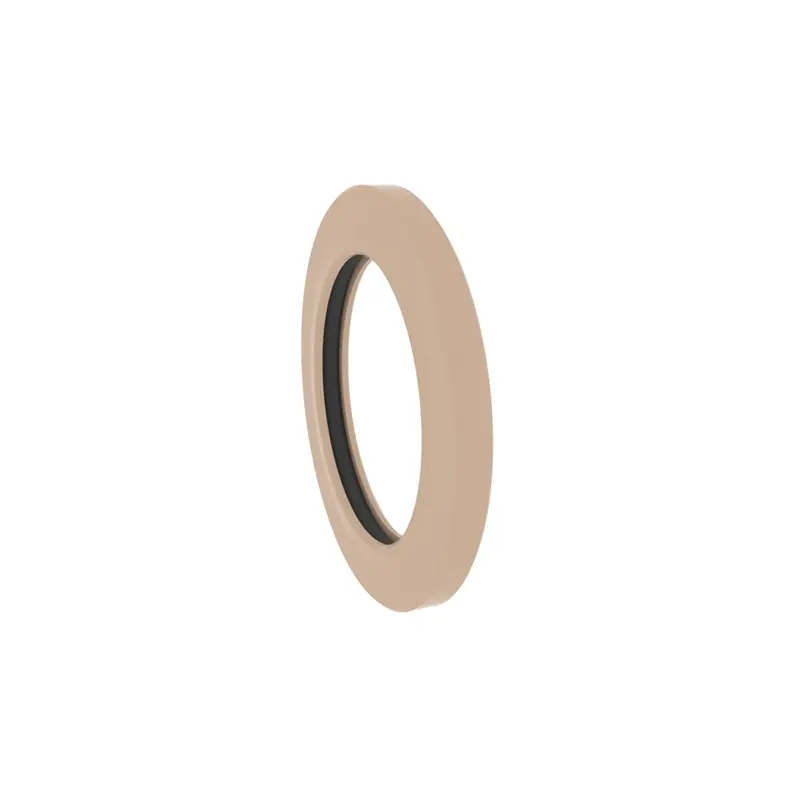

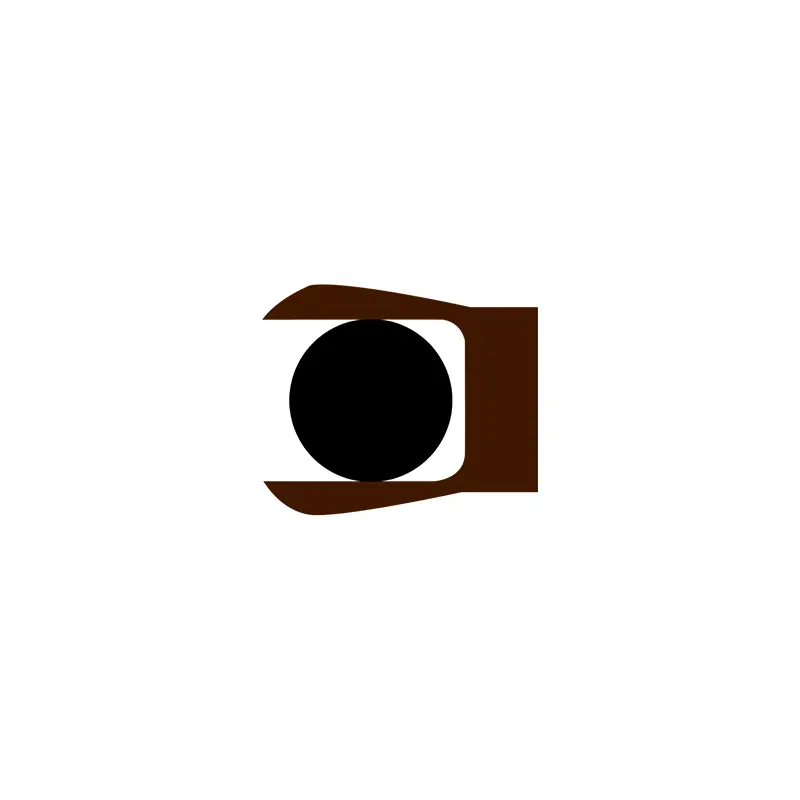

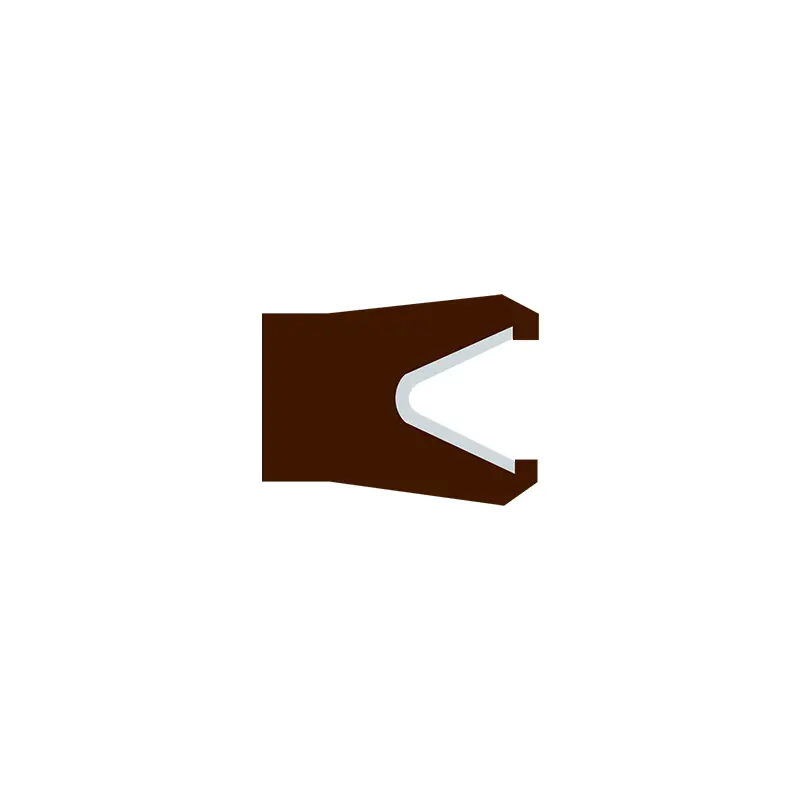

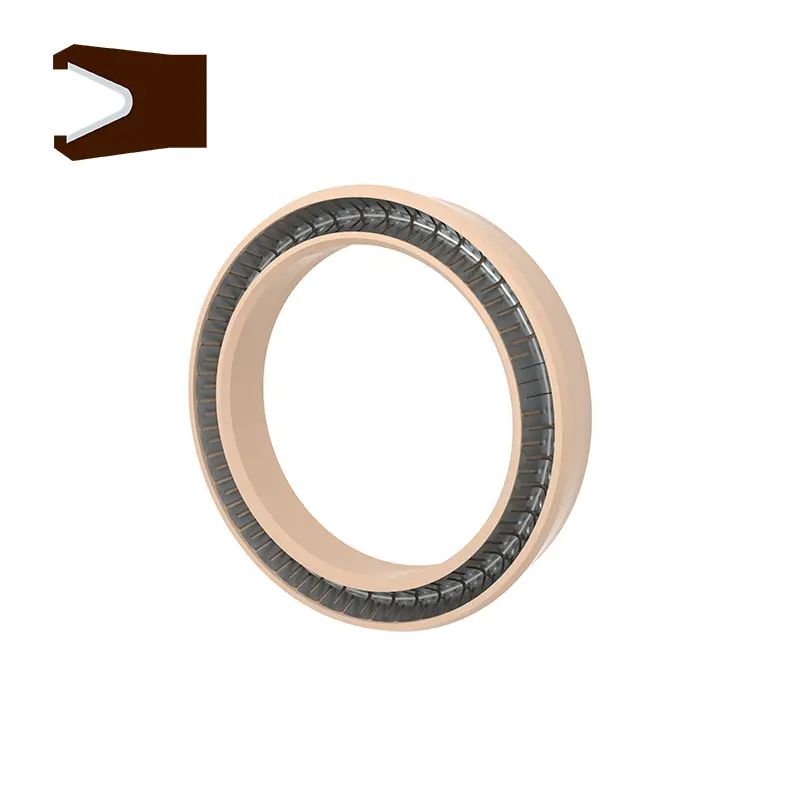

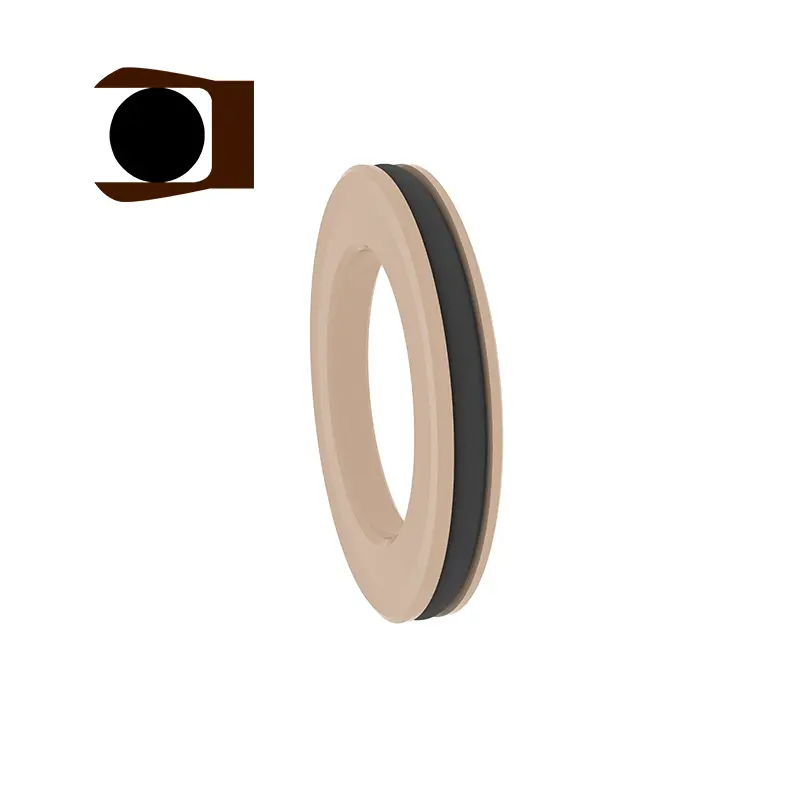

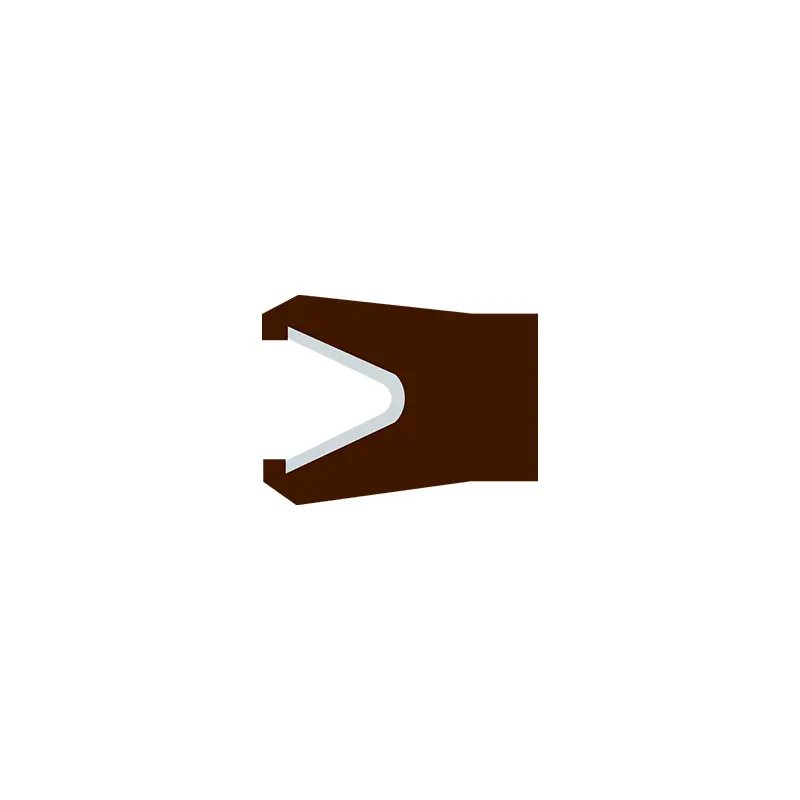

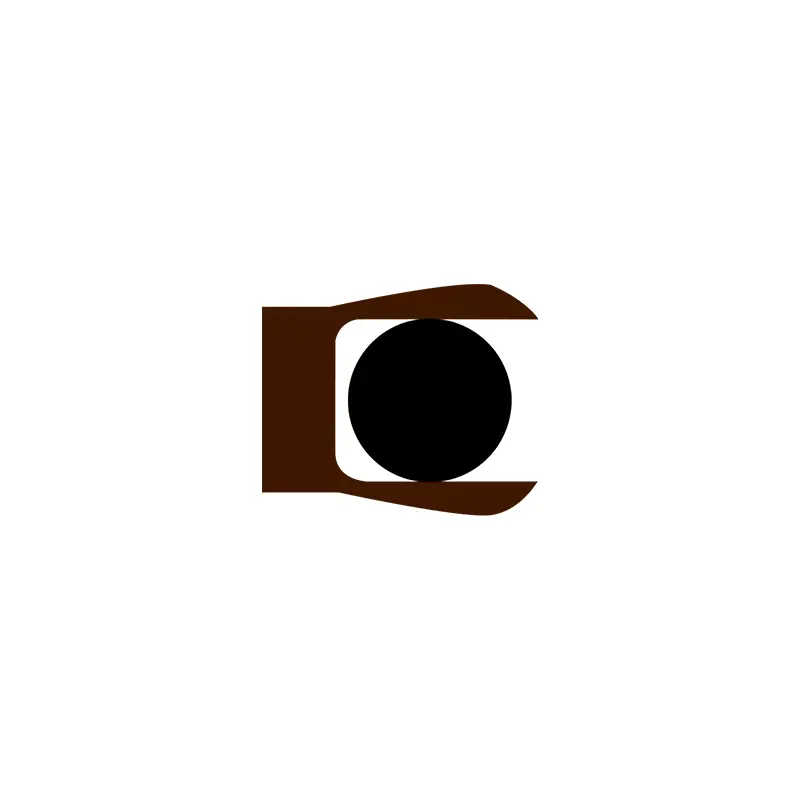

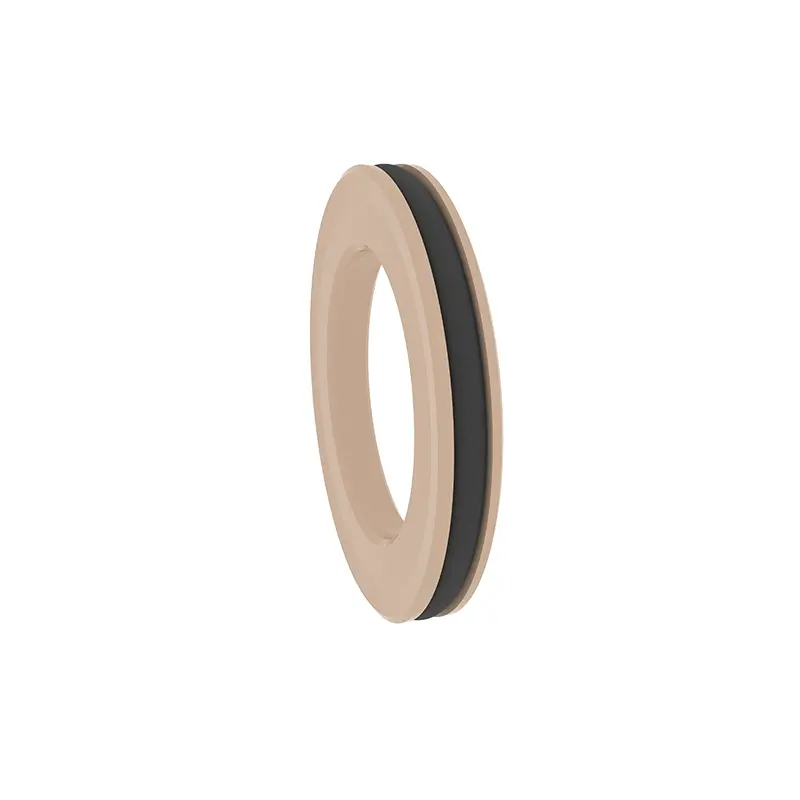

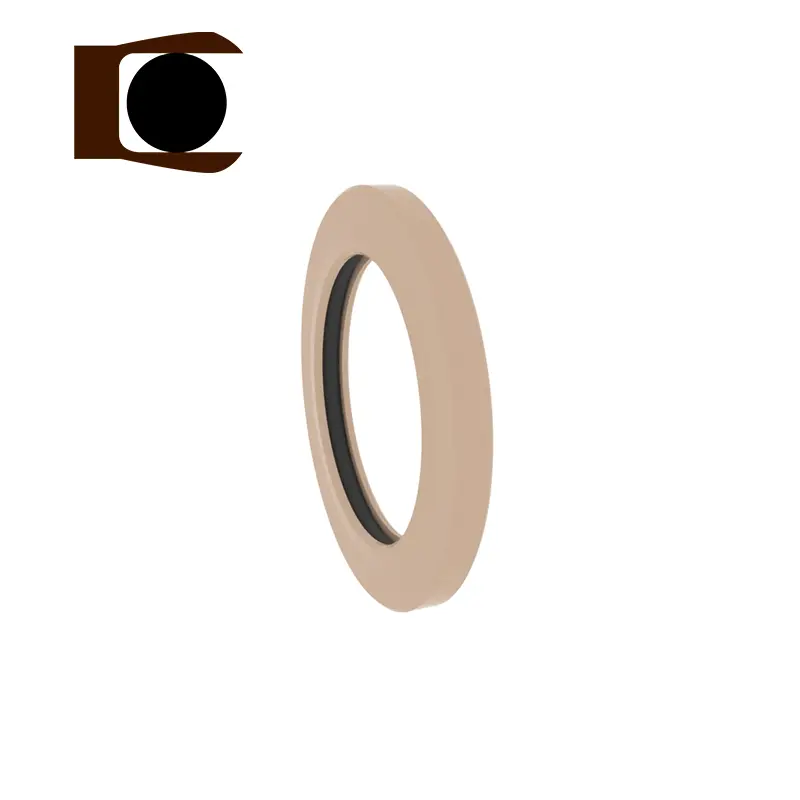

RC2876 та RC2877-це Pan-Seals, а RC2876-B та RC2877-B-це комбіновані ущільнювачі у формі Y. Два різних підрозділи між кожною моделлю мають однакову канавку і можуть бути змінені. Вони підходять для осьових (кінця) та фланця в односторонньому тиску статичних ущільнювачів і можуть використовуватися в місцях, де шорсткість поверхні не є ідеальною. Два каструлі складаються з пружин з нержавіючої сталі та високофункціональної пластмаси. Пружини з нержавіючої сталі можна вибрати як V-подібні пружини та о-подібні пружини. І при використанні RC2876-B та RC2877-B необхідно обґрунтовано вибрати відповідні матеріали еластомеру.
Особливості та додатки продукту:
RC2876
Застосовні умови праці (обмежені значення не повинні з’являтися одночасно)
| Тиск MPA | Швидкість m/s | Температура ℃ | Середній | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Всі рідини, хімічні речовини, гази |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Вибір матеріалу
1. Відповідними матеріалами ущільнювача можуть бути: r01 нітрилова гума (NBR), Fluororubber R02 (FKM) тощо.
2. Матеріали для герметизації кільця: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 тощо.
3. Спрінгс з нержавіючої сталі можна вибрати з O-подібних пружин та V-подібних пружин.
Приклад замовлення
RC2876-40-PTFE4+V Зовнішній діаметр внутрішнього канавки тиску-40, матеріал для герметичного кільця-PTFE4, а пружина-пружина V-подібної форми
RC2876-B-40-PTFE4+R02 Зовнішній діаметр внутрішнього канавки тиску-40, матеріал для герметичного кільця-PTFE4, а відповідним ущільнювальним кільцем-фтороруббер
Примітка. Якщо ви вибрали розширений діапазон, будь ласка, використовуйте номер серії.

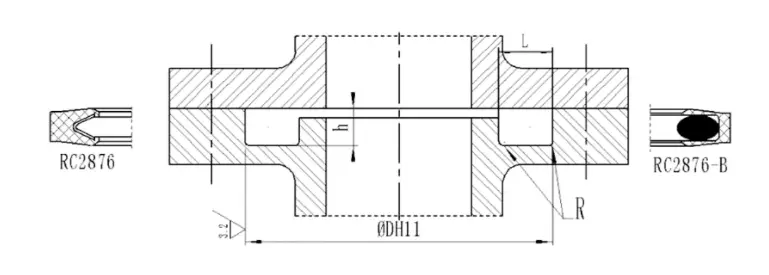

| Серійний номер | Серійний номер | Стандартний діапазон DH11 | Розширений діапазон DH11 | Глибина h-0.05 | Ширина канавка Л+0.2 | Круглі кути Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13,9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24,9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45,9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999,9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |

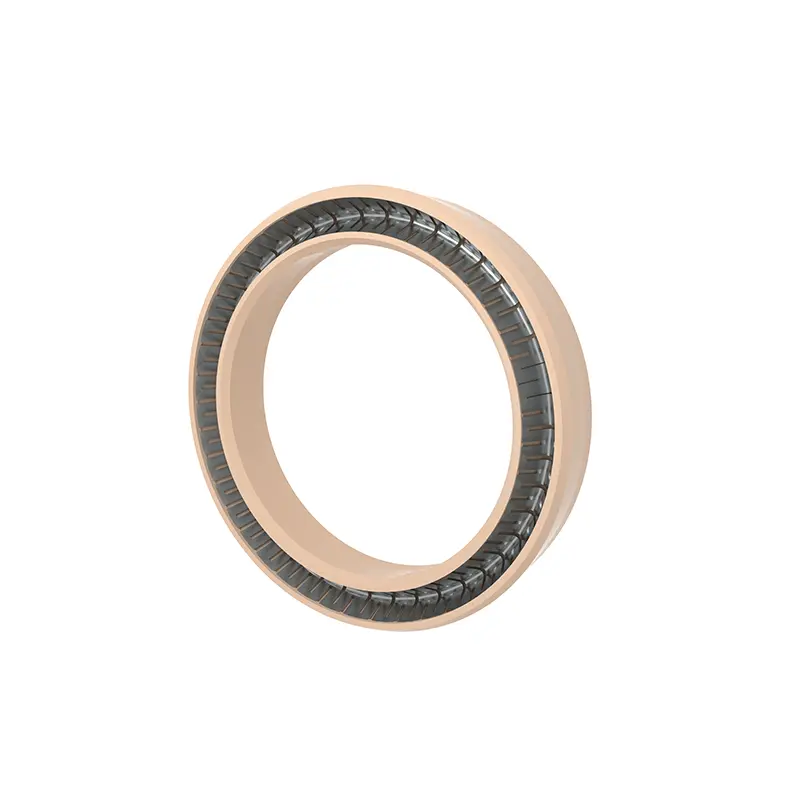

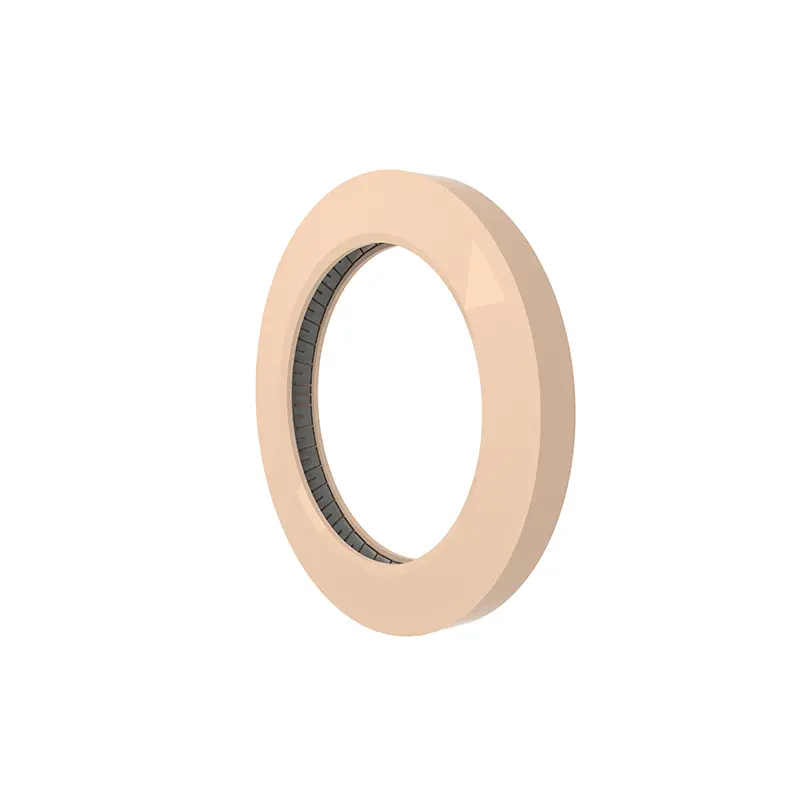

RC2877
Застосовні умови праці (обмежені значення не повинні з’являтися одночасно)
| Тиск MPA | Швидкість m/s | Температура ℃ | Середній | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Всі рідини, хімічні речовини, гази |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Відповідними матеріалами ущільнювача можуть бути: r01 нітрилова гума (NBR), Fluororubber R02 (FKM) тощо.
2. Матеріали для герметизації кільця: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 тощо.
3. Спрінгс з нержавіючої сталі можна вибрати з O-подібних пружин та V-подібних пружин.
Приклад замовлення
RC2877-40-PTFE4+V Внутрішній діаметр канавки зовнішнього тиску-40, матеріал для ущільнювального кільця-PTFE4, а пружина з нержавіючої сталі-V-подібна пружина
RC2877-B-40-PTFE4+R02 Внутрішній діаметр канавки зовнішнього тиску-40, матеріал для ущільнювального кільця-PTFE4, а відповідний ущільнювач-Fluororubber
Примітка. Якщо ви вибрали розширений діапазон, будь ласка, використовуйте номер серії.

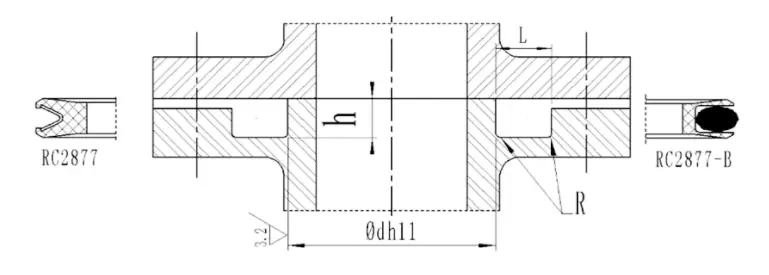

| Серійний номер | Серійний номер | Стандартний діапазон D H11 | Розширений діапазон DH11 | Глибина h-0.05 | Ширина канавка Л+0.2 | Круглі кути Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9,9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19,9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39,9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119,9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999,9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
