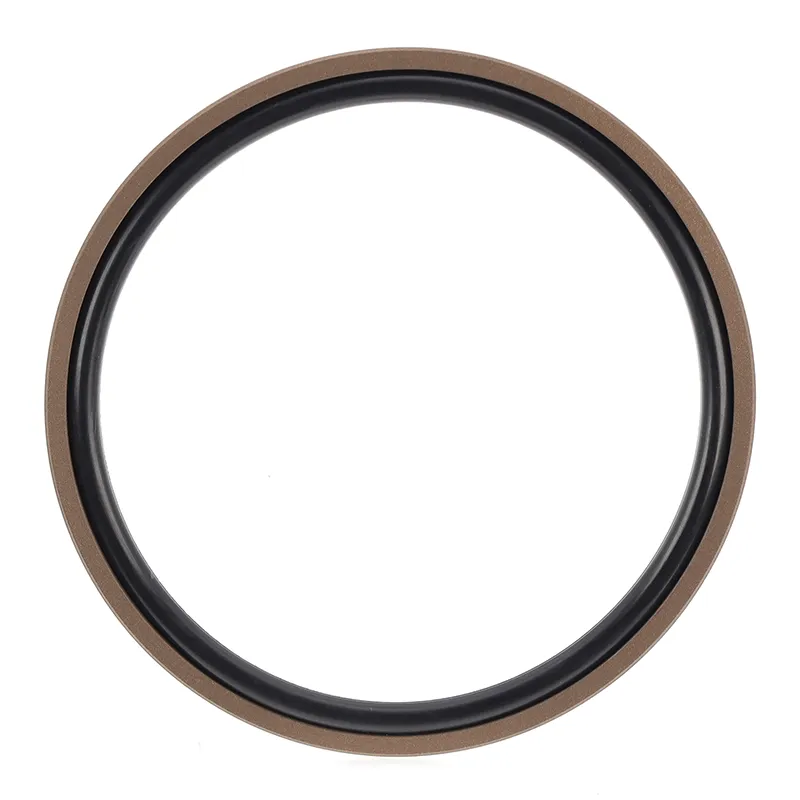

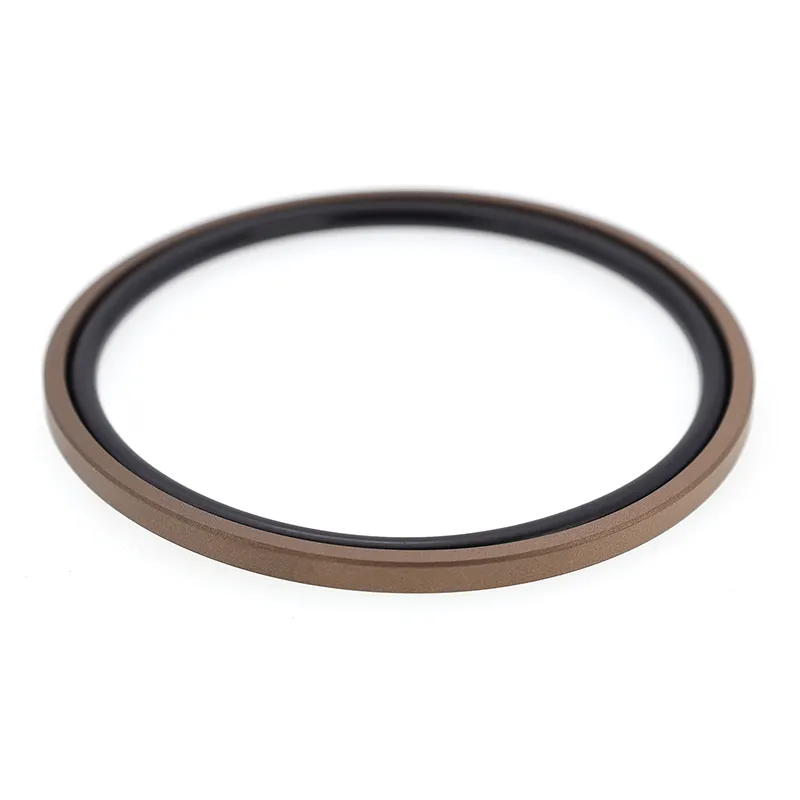

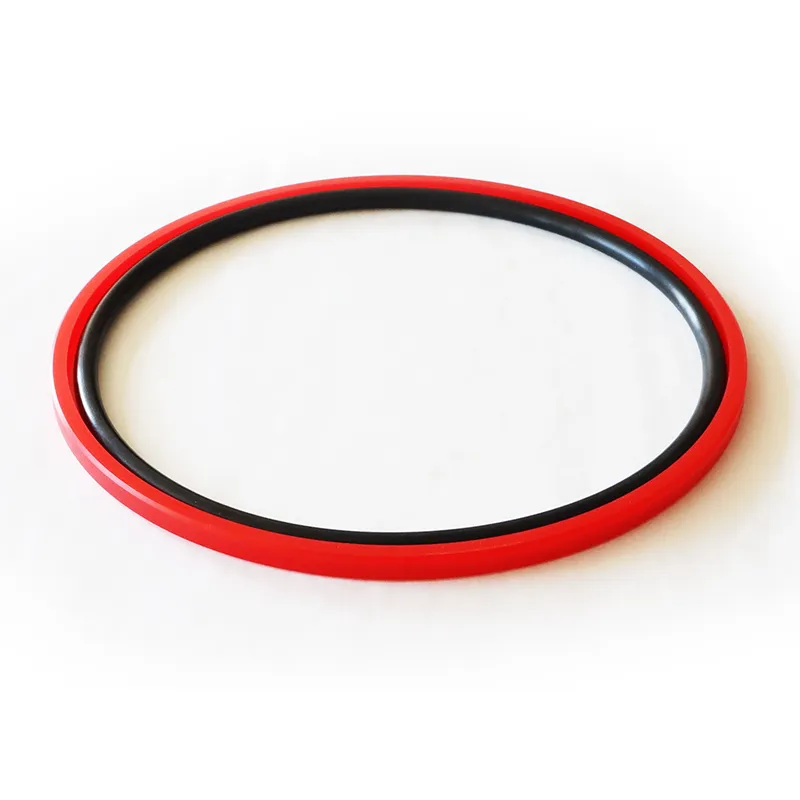

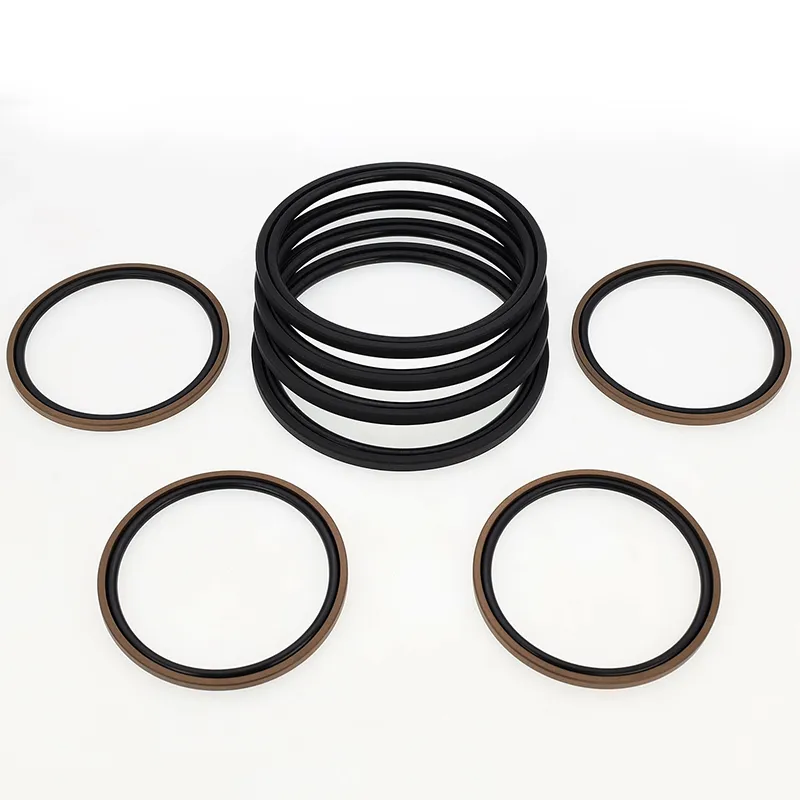

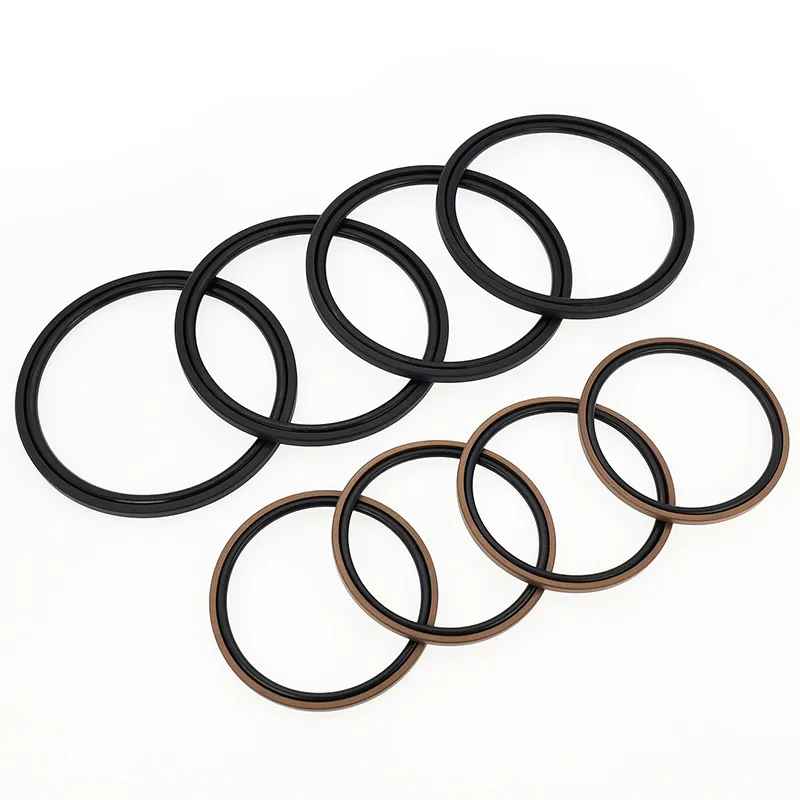

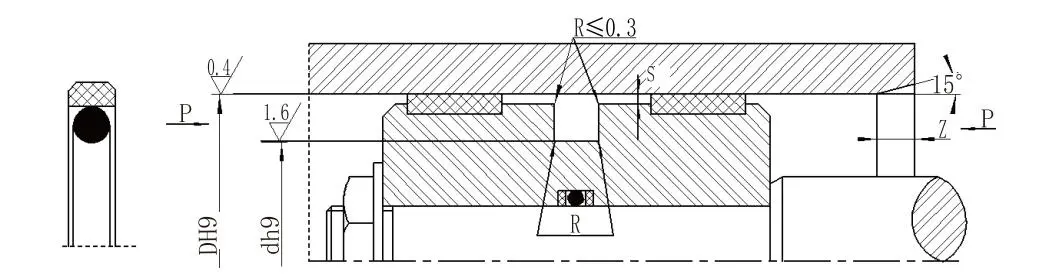

Квадратне комбіноване ущільнення (Glyd Ring Seal) для поршнів (по отвору) складається з прямокутного ущільнювального кільця, наповненого PTFE, і ущільнювального кільця. Він підходить для двонаправленого ущільнення під тиском у зворотно-поступальному гідравлічному русі. Ущільнювальне кільце створює радіальну силу і компенсує знос ущільнювального кільця. Зазвичай він використовується в поєднанні з направляючим кільцем. Для циліндрів діаметром менше 30 мм слід використовувати конструкцію з розділеними (відкритими) пазами.
1. Низьке тертя, низький пусковий опір, плавний рух, рівне динамічне та статичне тертя та відсутність повзучості;
2. Стабільність високого тиску під тиском і суворих умовах;
3. Довгий термін служби, придатний для безмасляного змащення;
4. Підходить для герметизації середовищ з низькою в'язкістю, таких як вода.
|
Тиск МПа |
Температура ℃ |
Швидкість м/с |
Середній |
|
≤60 |
-35~+100 (ущільнювальне кільце NBR) |
≤6 |
Гідравлічне масло на мінеральній основі, вогнезахисна рідина (HFA/HFB), вода тощо. |
|
-20~+200 (ущільнювальне кільце FKM) |
1. Доступні матеріали для ущільнювальних кілець: R01 Нітрил-бутадієновий каучук (NBR), R02 Фторкаучук (FKM) тощо.
2. Матеріал ущільнювального кільця: Стандартний матеріал: PTFE3; інші доступні матеріали включають PTFE2, PTFE4 і PU.
Модель замовлення: RC61-40x29x4.2-PTFE3-R01; Модель замовлення: RC61-B-40x29x4.2-PTFE3-R02
RC61 - Glyd Ring; RC61-B - ущільнення отвору; DxdxL - Код матеріалу
