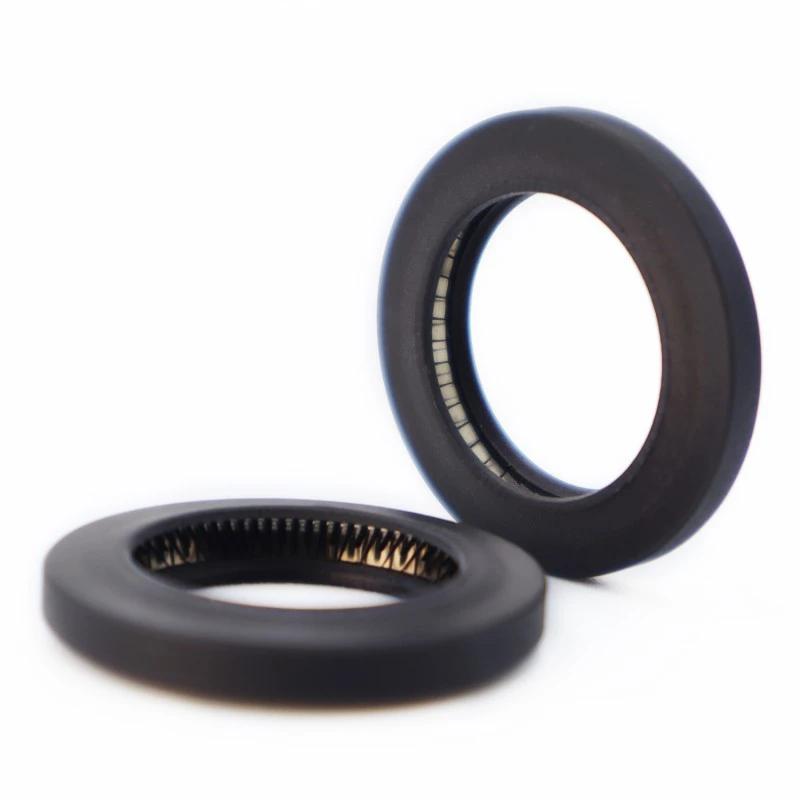

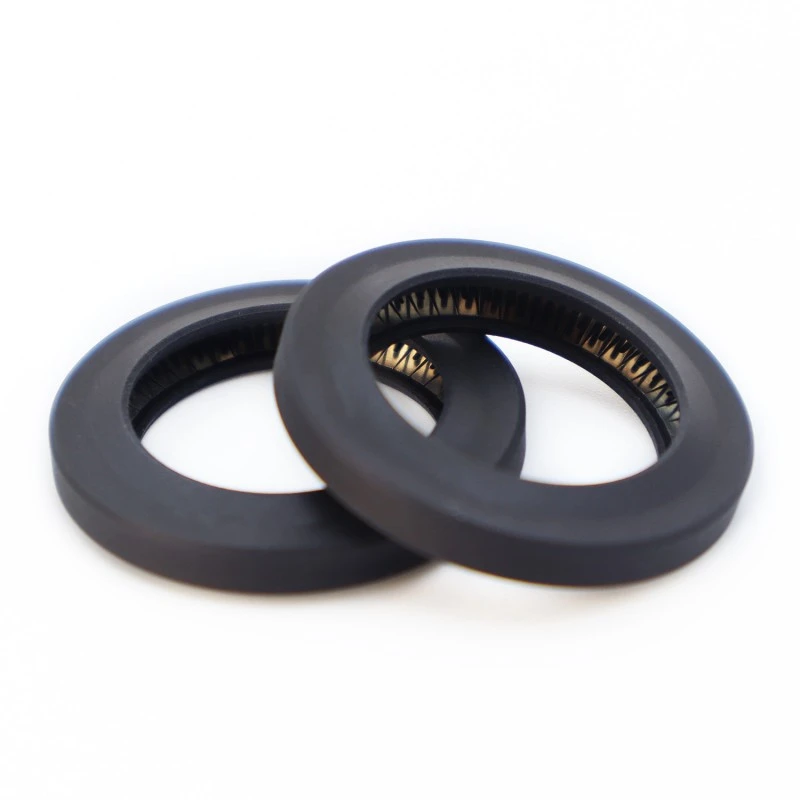

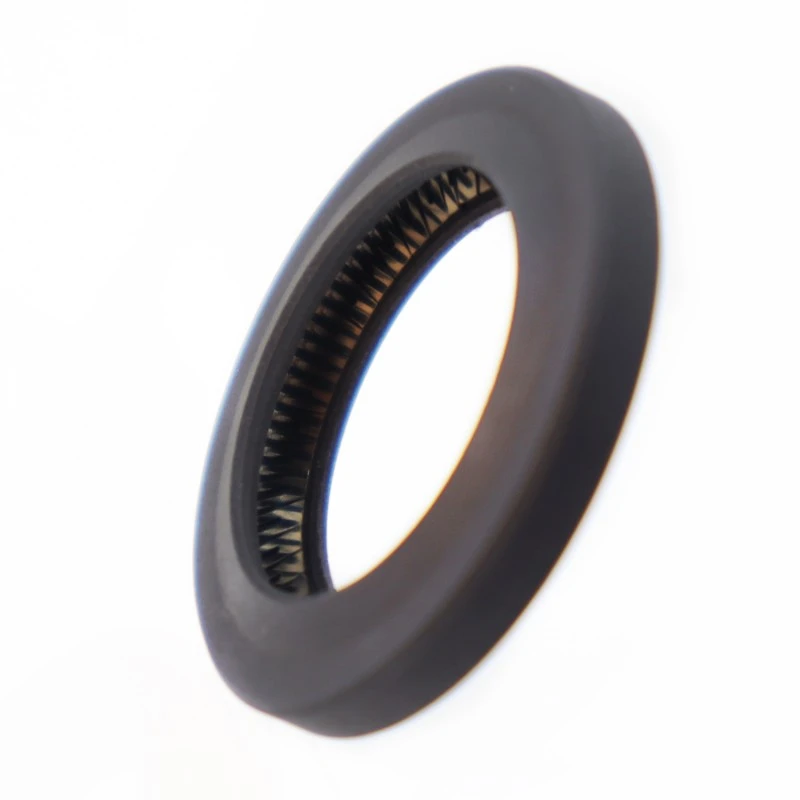

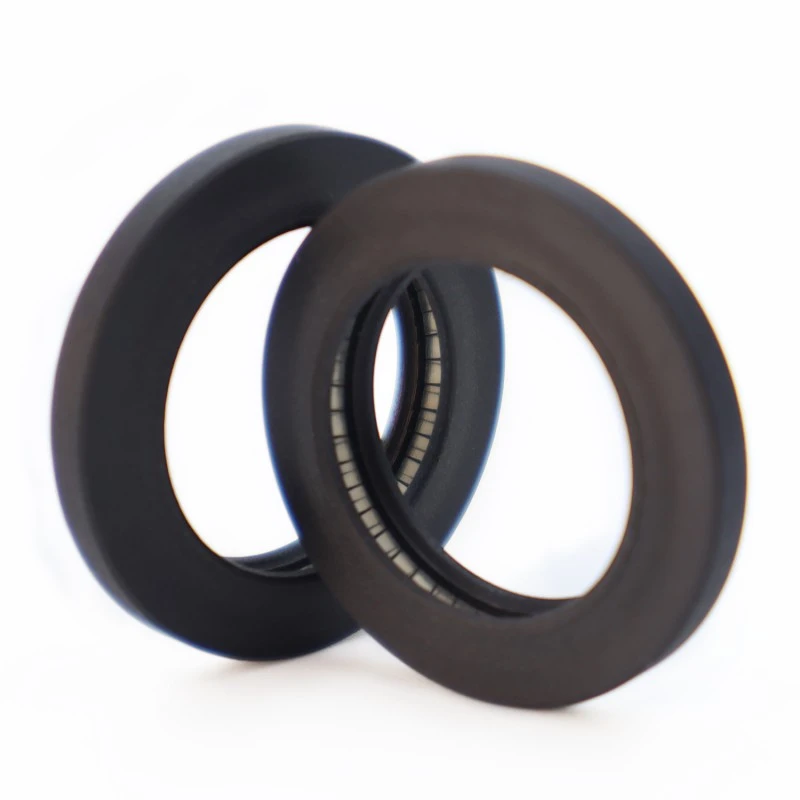

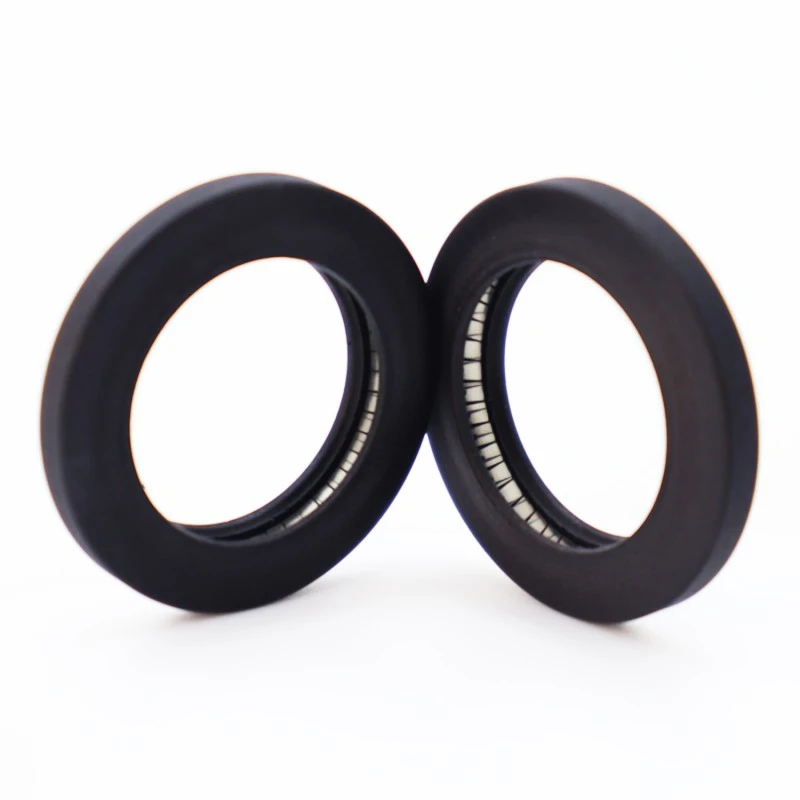

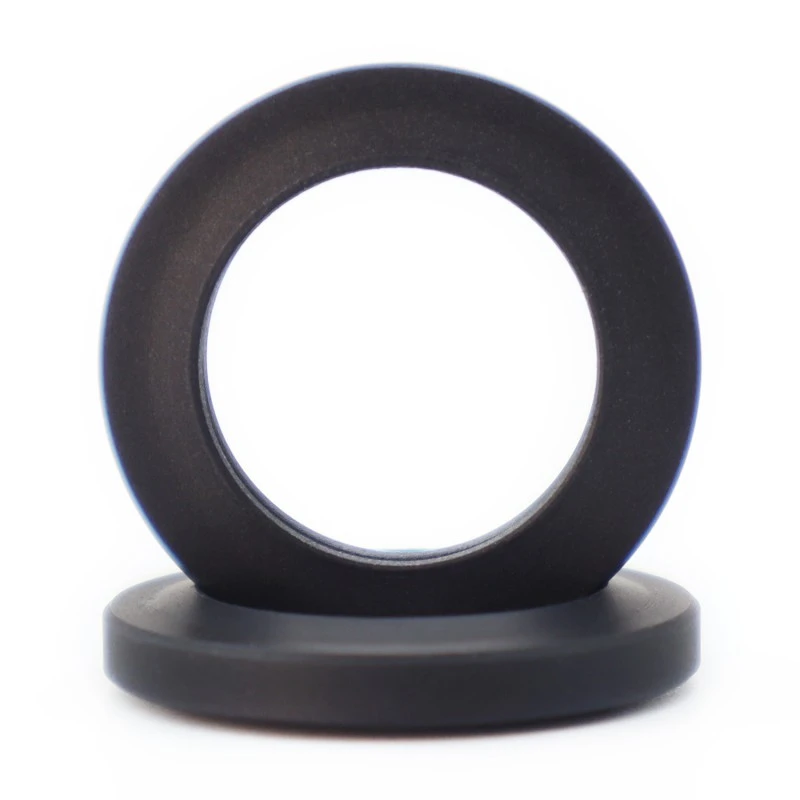

Ущільнення RC2876 складається з пружини з нержавіючої сталі та високоякісного пластику. Пружина з нержавіючої сталі може мати V-подібну або О-подібну форму. При використанні RC2876-B необхідно вибрати відповідний еластомерний матеріал.
Застосовні умови експлуатації (екстремальні значення не повинні виникати одночасно)
|
Тиск (МПа) |
Швидкість (м/с) |
Температура (°C) |
Середній |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Усі рідини, хімікати та гази |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Вибір матеріалу
1. Супровідні матеріали кільцевих ущільнювачів можна вибрати з: R01 Нітрильний каучук (NBR), R02 Фторкаучук (FKM) тощо.
2. Матеріали ущільнювальних кілець: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 тощо.
3. Пружини з нержавіючої сталі можна вибрати з O-подібних пружин і V-подібних пружин.
Приклад замовлення
RC2876-40-PTFE4+V: зовнішній діаметр канавки внутрішнього тиску становить 40, матеріал ущільнювального кільця — PTFE4, пружина — V-подібна пружина.
RC2876-B-40-PTFE4+R02: зовнішній діаметр внутрішньої напірної канавки становить 40, матеріал ущільнювального кільця — PTFE4, відповідне ущільнювальне кільце виготовлено з фторкаучуку.
Примітка. Якщо потрібен розширений діапазон, використовуйте номер серії.
Таблиця специфікацій (доступні всі характеристики в діапазоні параметрів)
|
Серійний номер |
Серійний номер |
Стандартний діапазон DH11 |
Розширена область застосування DH11 |
Глибина канавки h-0,05 |
Ширина канавки L+0,2 |
Заокруглені кути Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13,9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
