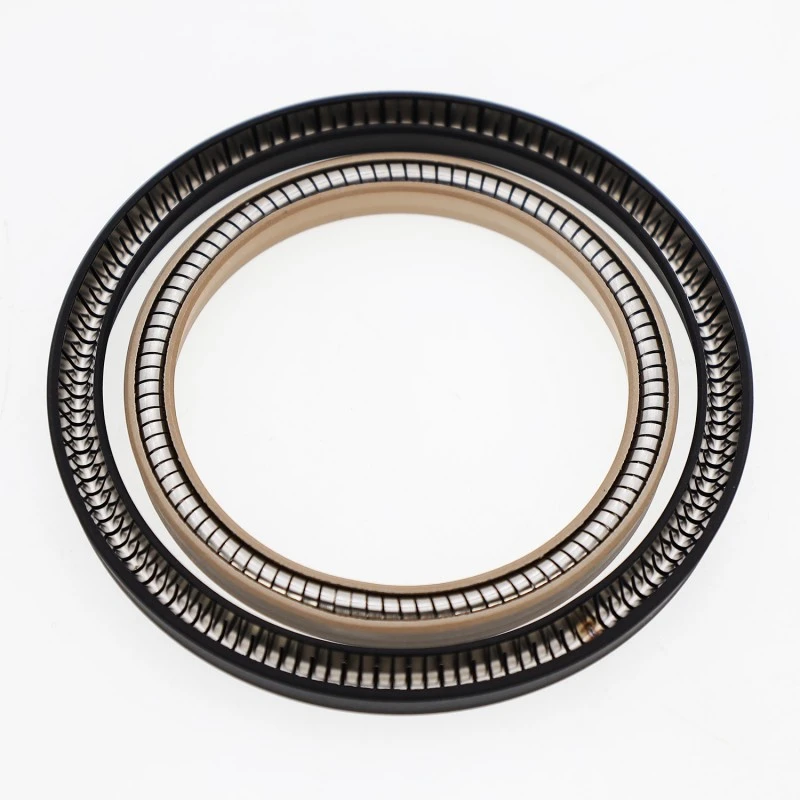

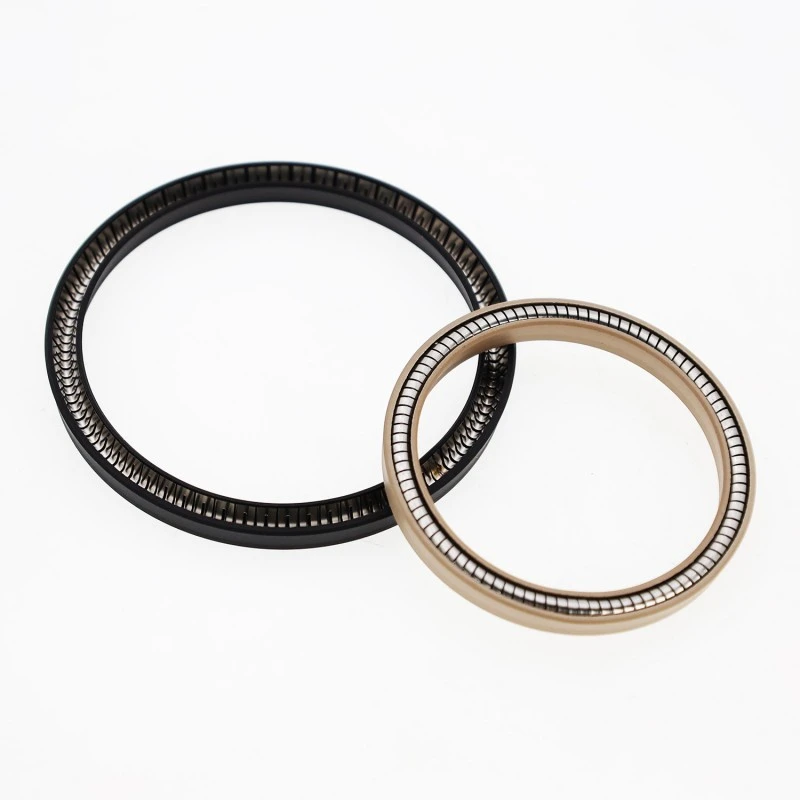

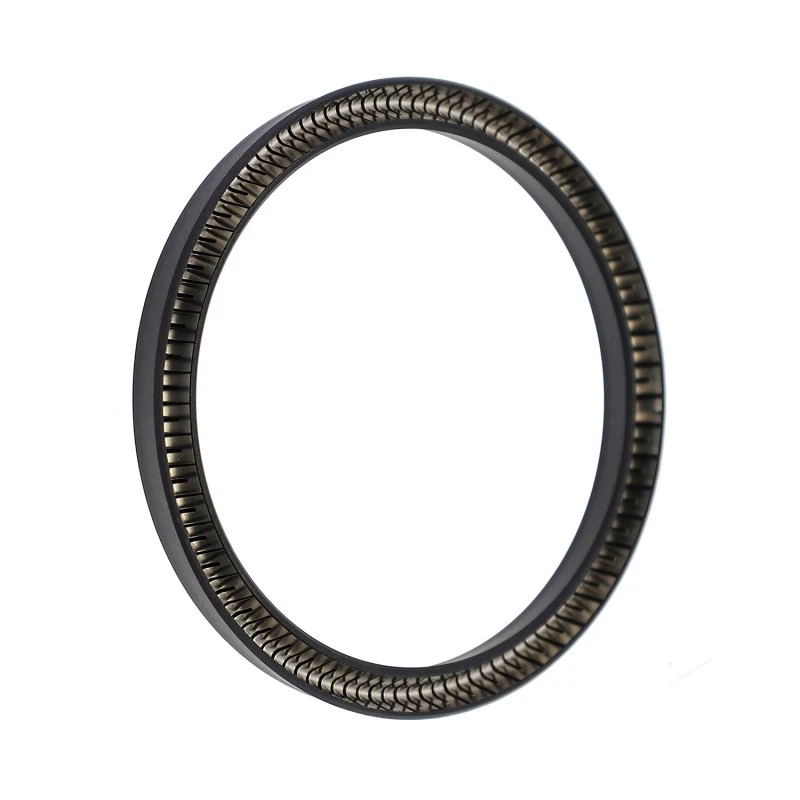

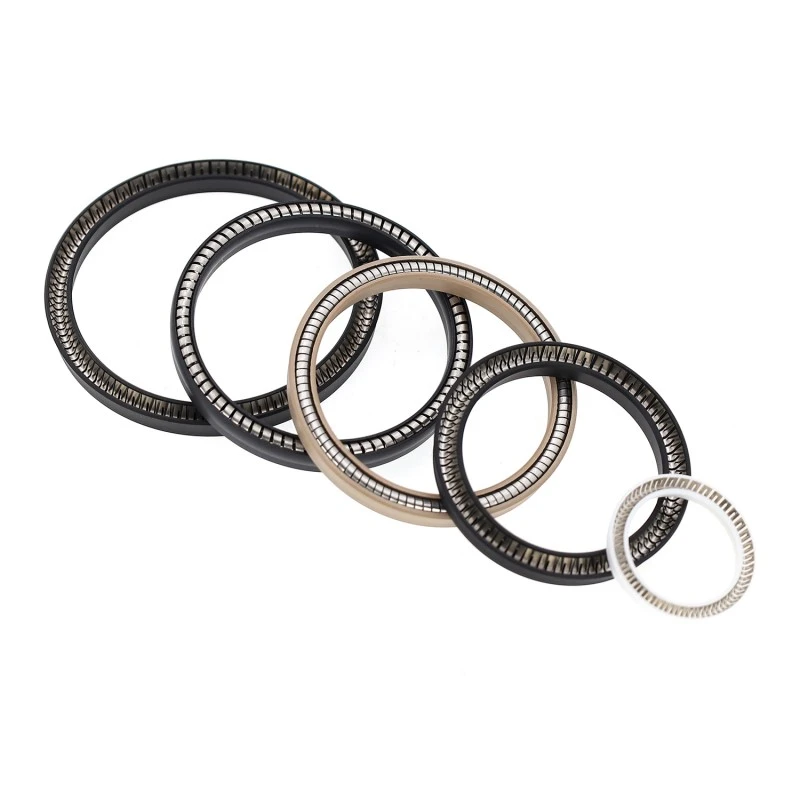

Пружинне ущільнення RC16 складається з пружини з нержавіючої сталі та високоякісного пластику. Пружина з нержавіючої сталі може мати V-подібну або О-подібну форму. При використанні RC16-B необхідно вибрати відповідний еластомерний матеріал.
|
Тиск МПа |
Швидкість м/с |
Температура °C |
Середній |
||
|
RC16<40 |
RC16-B<80 |
<10 |
RC16-200~+250 |
RC16-B-35~+250 |
Майже всі ЗМІ |
Вибір матеріалу
1. Матеріал ущільнювального кільця можна вибрати з: R01 Нітрильний каучук (NBR), R02 Фторкаучук (FKM) тощо.
2. Матеріали ущільнювальних кілець включають: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 тощо.
3. Пружини з нержавіючої сталі можуть мати O-подібну або V-подібну форму.
Приклад замовлення
RC16-40-PTFE4+V: діаметр валу 40, матеріал ущільнювального кільця — PTFE4, пружина з нержавіючої сталі — V-подібна пружина.
RC16-B-40-PTFE4+R02: діаметр валу 40, матеріал ущільнювального кільця PTFE4, відповідне ущільнювальне кільце виготовлено з фторкаучуку.

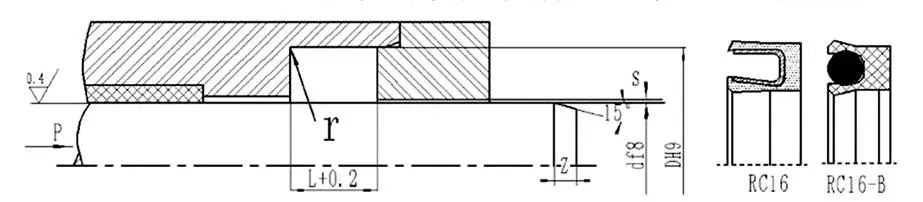

Таблиця характеристик і параметрів (доступні будь-які розміри в межах зазначеного діапазону)
|
df8 |
DH9 |
L+0,2 |
Smax (<20MPA) |
Smax (<40MPA) |
Змін |
rмакс |
|
4~9,9 |
d+2,9 |
2.4 |
0.08 |
0.05 |
0,8 л |
0.4 |
|
10~19.9 |
d+4,5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
20~39,9 |
d+6,2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119,9 |
d+9,4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120~1000 |
d+12,2 |
9.5 |
0.25 |
0.12 |
0.8 |
Встановлення ущільнювача PTFE: зазвичай використовуються відкриті канавки; для встановлення в закриті канавки, будь ласка, зверніться до сторінки 160 інструкції зі встановлення ущільнювача PTFE.
Таблиця специфікацій і розмірів (Якщо ваші необхідні характеристики не вказані в цій таблиці, будь ласка, зв’яжіться з нашою компанією; ми можемо постачати вироби до 1600 мм.)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
Ущільнювальні рішення Ruichen були успішно застосовані в численних знакових проектах і важливому обладнанні по всьому світу. Наші ущільнювачі високого тиску були обрані відомим європейським виробником вітрових турбін для використання в гідравлічній системі керування кроком їхніх морських вітрових турбін. Ці ущільнювачі надійно працювали понад п’ять років у сильних соляних бризках, високій вологості та низькій температурі, заслуживши високу оцінку клієнта.
Тим часом наші хімічно стійкі ущільнювальні продукти успішно експортуються до великого нафтохімічного проекту на Близькому Сході, де вони використовуються у складних насосах для перекачування хімікатів. Їх стійкість до корозії допомогла клієнту досягти безпечного безперервного виробництва без витоків.
Ці успішні міжнародні випадки повністю демонструють, що продукція Ruichen відповідає найсуворішим світовим стандартам якості та застосування.
