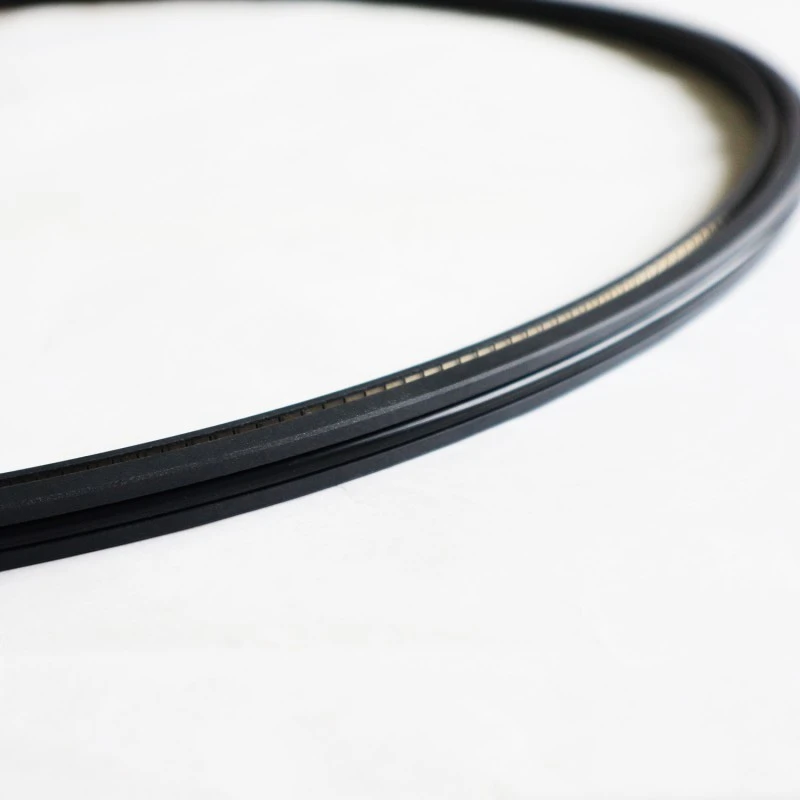

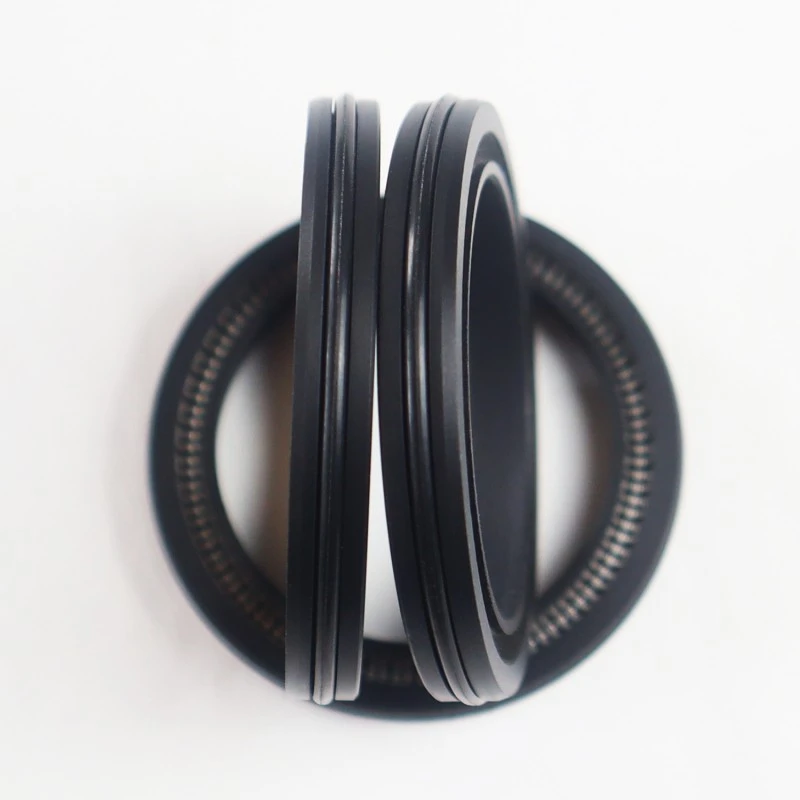

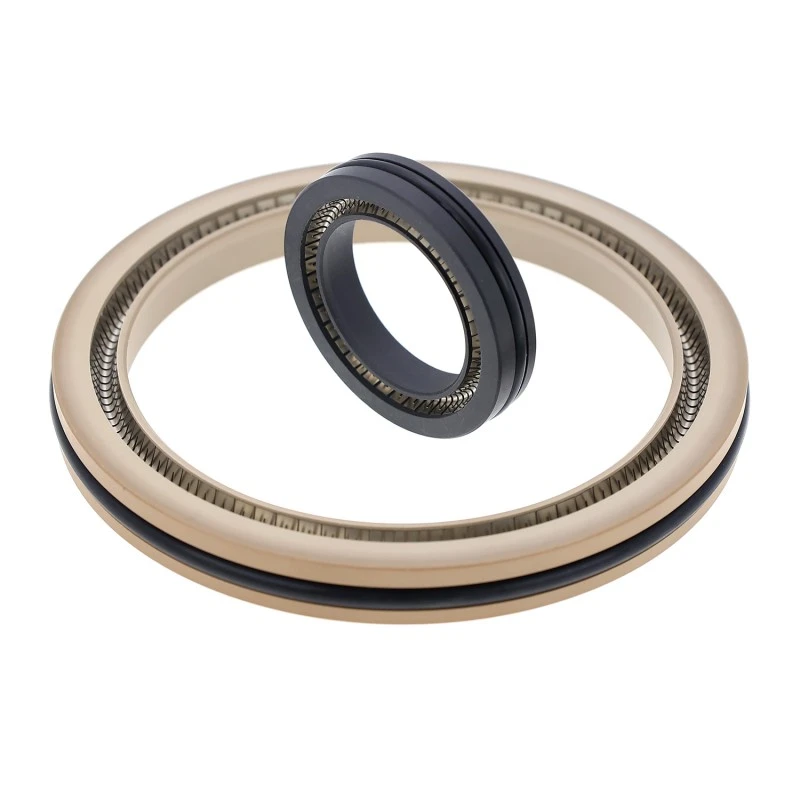

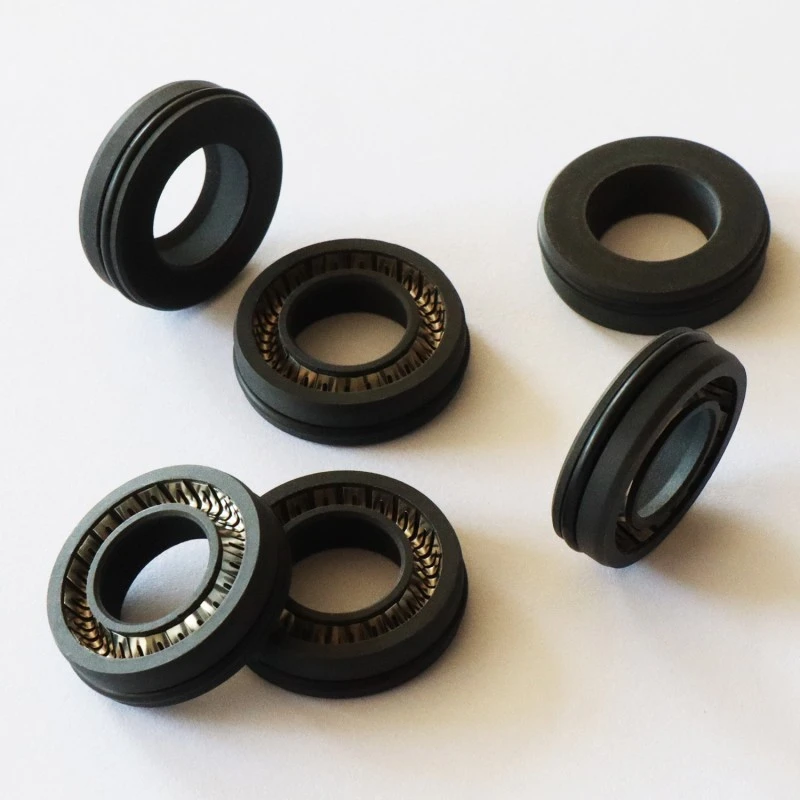

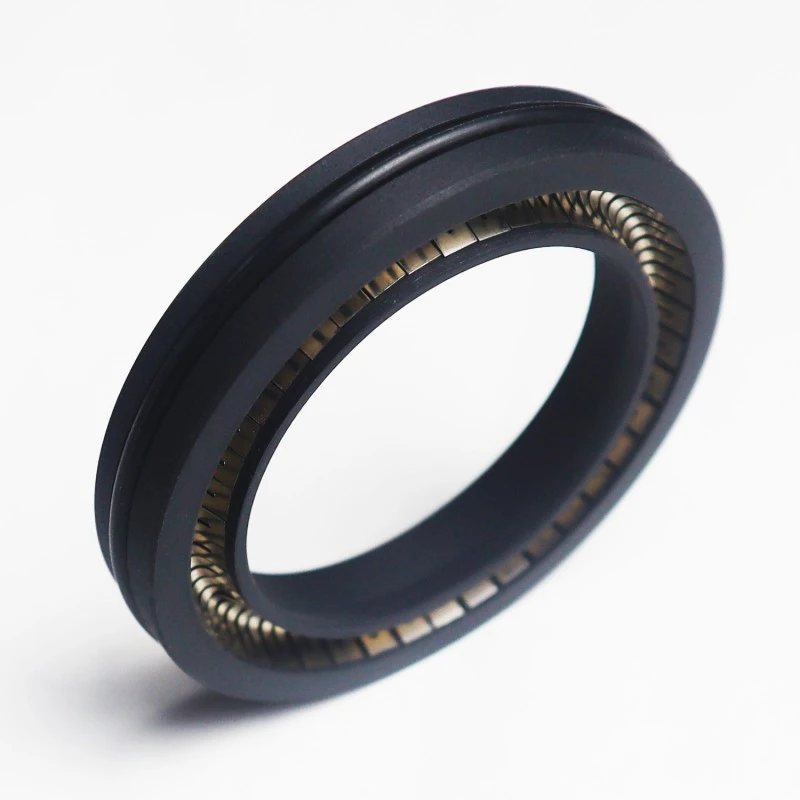

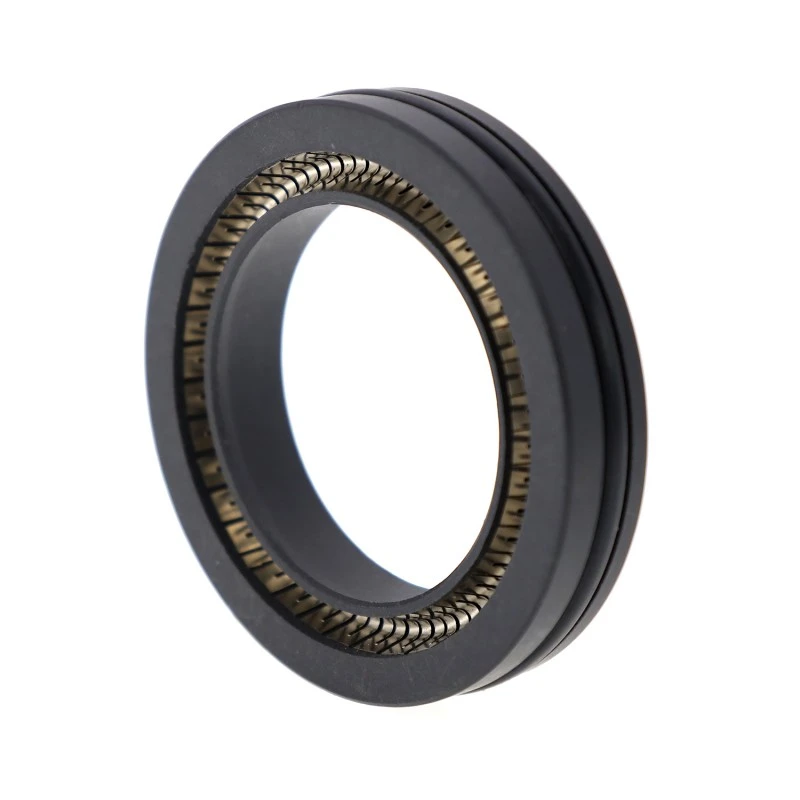

Ruichen Sealing є професійним виробником, і наше ротаційне манжетне ущільнення RC2056 складається з пружини з нержавіючої сталі та високоякісного пластику.
Застосовні умови експлуатації (екстремальні значення не повинні виникати одночасно)
|
Тиск/МПа |
Температура/°C |
Швидкість / м/с |
Середній |
||
|
≤2 |
RC2056 -200~+250 |
RC2056-B -35~+250 |
RC2056 <14M/S |
RC2056-B <6M/S |
Майже всі рідкі та газоподібні середовища |
1. Відповідні матеріали для ущільнювальних кілець включають: R01 нітрильний каучук (NBR), R02 фторкаучук (FKM) тощо.
2. Матеріали ущільнювальних кілець: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 тощо.
3. Пружина з нержавіючої сталі: V-подібна пружина.

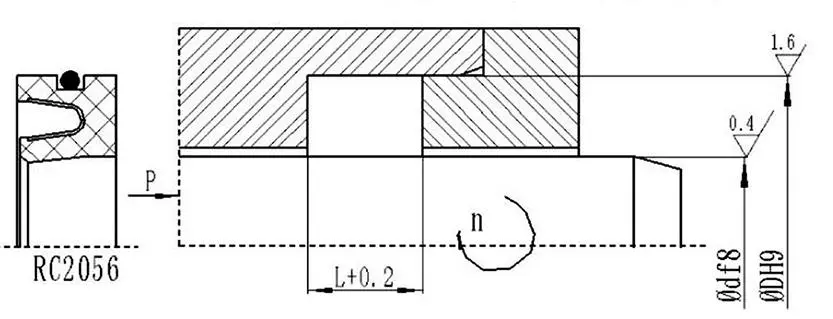

RC2056-40*62*8-PTFE4+V d*D*L, матеріал ущільнювального кільця — PTFE4, пружина з нержавіючої сталі — V-подібна пружина
RC2056-B-40*62*8-PTFE4+R02 d*D*L, матеріал ущільнювального кільця PTFE4, відповідне ущільнювальне кільце виготовлено з фторкаучуку
|
Внутрішній діаметр * Зовнішній діаметр * Висота |
Внутрішній діаметр * Зовнішній діаметр * Висота |
Внутрішній діаметр * Зовнішній діаметр * Висота |
Внутрішній діаметр * Зовнішній діаметр * Висота |
Внутрішній діаметр * Зовнішній діаметр * Висота |
Внутрішній діаметр * Зовнішній діаметр * Висота |
|
7*20*6 |
14*26*6 |
17*35*7 |
20*35*8 |
25*37*6 |
30*42*6 |
|
7*20*7 |
14*28*7 |
17*35*8 |
20*40*7 |
25*38*8 |
30*42*7 |
|
8*18*7 |
14*30*8 |
18*30*6 |
20*40*7 |
25*40*7 |
30*42*8 |
|
8*20*6 |
15*25*6 |
18*30*7 |
20*40*10 |
25*40*8 |
30*45*8 |
|
8*22*6 |
15*30*7 |
18*32*6 |
20*40*11 |
25*40*10 |
30*50*11 |
|
8*22*7 |
15*30*8 |
18*32*8 |
22*32*6 |
25*42*6 |
30*52*7 |
|
10*22*6 |
15*32*7 |
18*35*6 |
22*35*6 |
25*42*10 |
32*44*8 |
|
10*22*7 |
15*32*8 |
18*35*8 |
22*35*8 |
25*45*11 |
32*47*6 |
|
10*25*7 |
15*35*6 |
19*35*6 |
22*38*8 |
25*47*6 |
32*47*8 |
|
12*22*6 |
16*26*7 |
19*35*8 |
22*42*11 |
26*40*6 |
32*48*7 |
|
12*22*7 |
16*30*7 |
20*30*7 |
24*40*6 |
28*40*8 |
32*50*8 |
|
12*24*6 |
16*35*8 |
20*32*7 |
24*40*7 |
28*40*9 |
32*52*6 |
|
12*25*8 |
16*40*10 |
20*32*8 |
24*40*8 |
28*45*8 |
32*52*11 |
|
12*32*7 |
17*30*6 |
20*35*6 |
25*35*6 |
28*48*11 |
34*54*11 |
|
Внутрішній діаметр * Зовнішній діаметр * Висота |
Внутрішній діаметр * Зовнішній діаметр * Висота |
Внутрішній діаметр * Зовнішній діаметр * Висота |
Внутрішній діаметр * Зовнішній діаметр * Висота |
Внутрішній діаметр * Зовнішній діаметр * Висота |
Внутрішній діаметр * Зовнішній діаметр * Висота |
|
35*47*6 |
45*65*8 |
60*75*8 |
80*100*10 |
105*130*12 |
140*180*12 |
|
35*47*8 |
45*65*10 |
60*75*10 |
80*105*7,5 |
105*135*14 |
150*180*8,5 |
|
35*50*7 |
47*62*7 |
60*80*7 |
80*105*13 |
110*135*12 |
150*180*12 |
|
35*50*8 |
48*65*10 |
60*80*10 |
85*105*7,5 |
110*140*14 |
150*180*14 |
|
35*52*6 |
48*70*12 |
60*82*12 |
85*105*10 |
110*150*8 |
160*185*8,5 |
|
35*54*6 |
50*65*7 |
60*85*8 |
85*110*8 |
115*145*14 |
160*185*12 |
|
35*55*11 |
50*65*8 |
60*85*10 |
85*110*12 |
120*140*7,5 |
160*190*15 |
|
38*50*6 |
50*68*7 |
62*85*7 |
85*110*13 |
120*140*10 |
160*200*10 |
|
38*52*8 |
50*68*8 |
62*85*10 |
85*120*8 |
120*145*12 |
170*195*12 |
|
38*58*11 |
50*70*10 |
62*85*12 |
90*110*7,5 |
120*150*10 |
170*200*12 |
|
40*52*7 |
50*72*7 |
65*85*10 |
90*110*10 |
120*150*12 |
170*200*14 |
|
40*52*8 |
50*72*12 |
65*90*7 |
90*110*12 |
120*150*14 |
170*200*16 |
|
40*55*6 |
52*68*10 |
65*90*12 |
90*115*10 |
125*150*12 |
180*205*12 |
|
40*55*7 |
52*70*10 |
65*90*13 |
90*115*12 |
125*155*14 |
180*210*8,5 |
|
40*55*8 |
52*75*12 |
70*85*10 |
90*115*13 |
130*150*7,5 |
190*215*12 |
|
40*58*8 |
55*70*7 |
70*90*7 |
90*120*10 |
130*155*12 |
190*225*16 |
|
40*62*6 |
55*72*7 |
70*90*10 |
95*115*10 |
130*160*14 |
200*225*12 |
|
40*62*8 |
55*72*8 |
70*95*13 |
95*120*12 |
135*160*12 |
200*230*13 |
|
40*62*12 |
55*75*7 |
75*95*7 |
95*120*13 |
135*165*14 |
240*265*12 |
|
42*62*7 |
55*75*10 |
75*95*10 |
100*120*7,5 |
140*160*10 |
240*270*8,5 |
|
42*65*12 |
55*78*12 |
75*100*11 |
100*120*10 |
140*160*12 |
260*280*10 |
|
45*58*7 |
55*83*7 |
75*100*13 |
100*125*12 |
140*165*12 |
260*285*12 |
|
45*62*10 |
58*80*12 |
80*95*10 |
100*125*13 |
140*170*14 |
300*330*15 |
|
45*65*7 |
60*72*7 |
80*100*7 |
105*130*7,5 |
140*170*15 |
300*340*20 |
Примітка: доступні вироби з максимальним розміром 1600 мм; будь ласка, зв'яжіться з нашою компанією для отримання деталей.
Ми володіємо глибокими можливостями налаштування та спільної розробки. Багато конкурентів пропонують переважно стандартні каталоги продукції. Однак ми віримо, що справжня цінність полягає у вирішенні ваших унікальних проблем.
Ruichen має команду досвідчених інженерів, які можуть співпрацювати з вашим технічним відділом, починаючи з етапу проектування. Ми аналізуємо умови ущільнення, коефіцієнти тертя, сумісність середовищ тощо, надаючи вам індивідуальні рішення. Незалежно від того, чи йдеться про нестандартні розміри, спеціальні композитні матеріали чи дуже складні вимоги до продуктивності, ми раді прийняти виклик і перетворити його на історію успіху.
