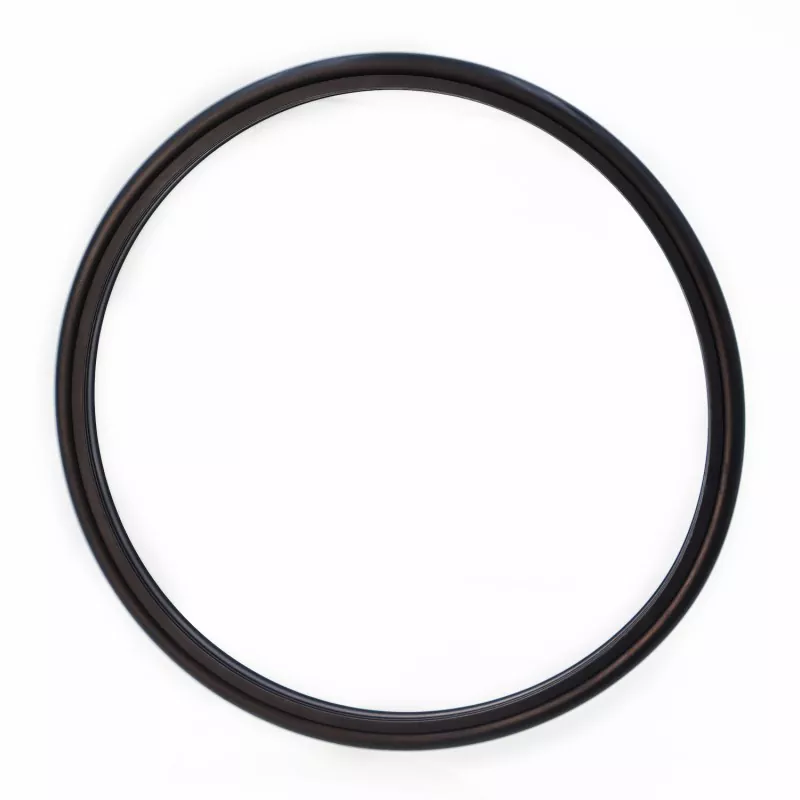

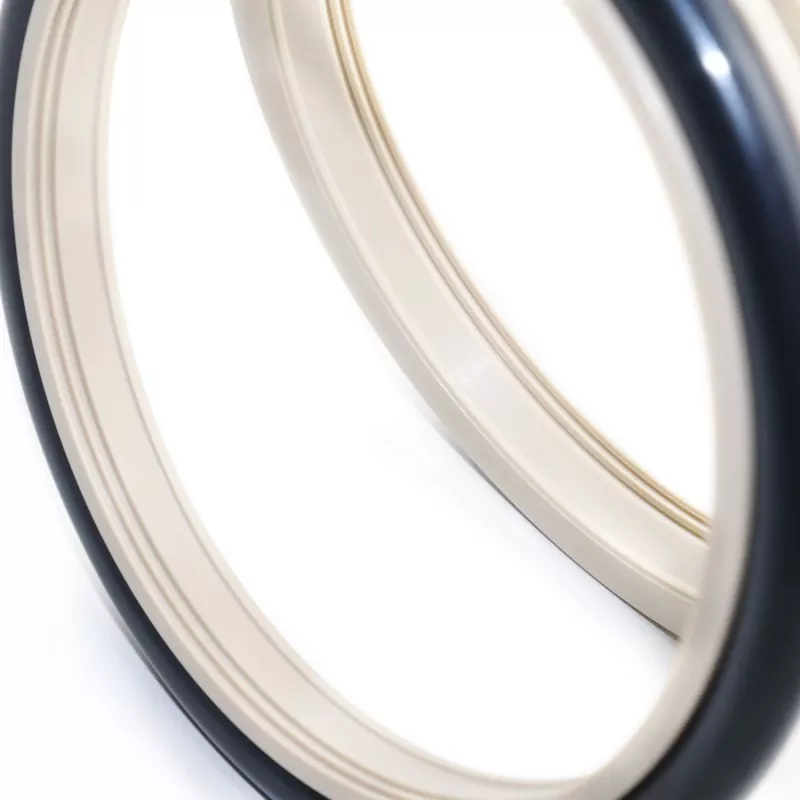

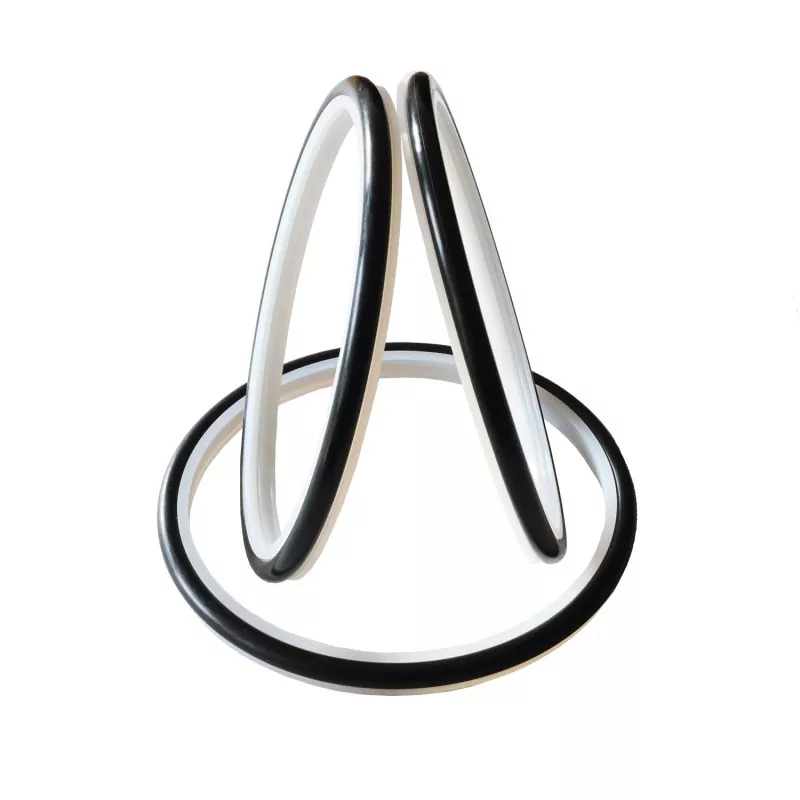

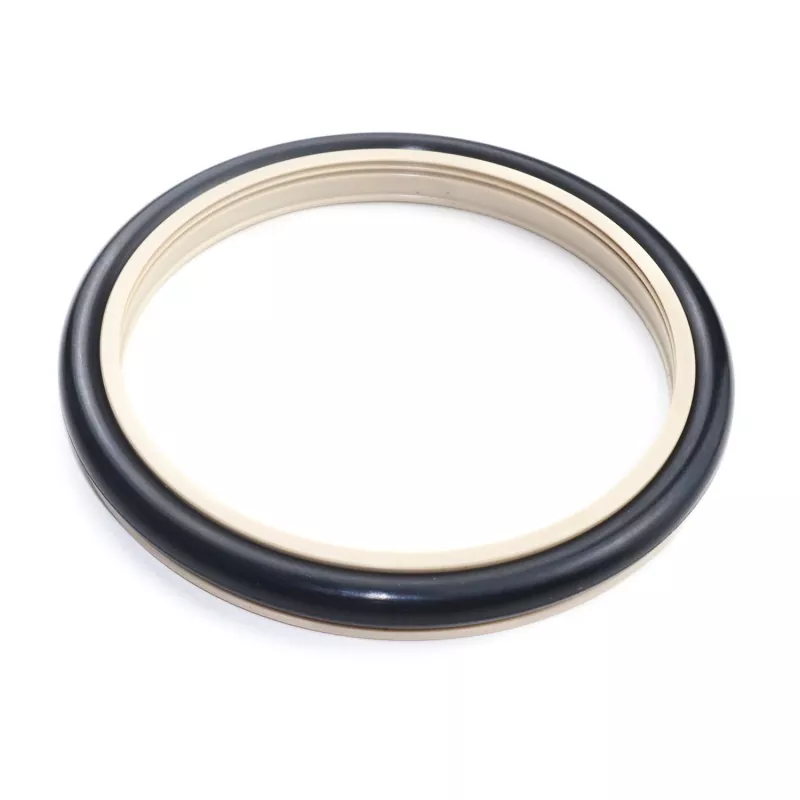

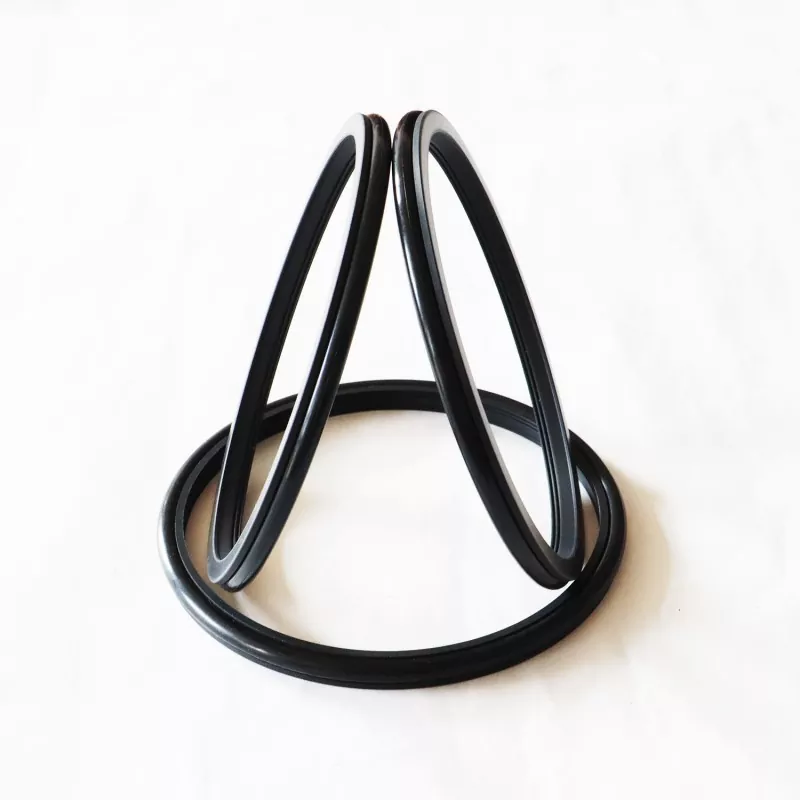

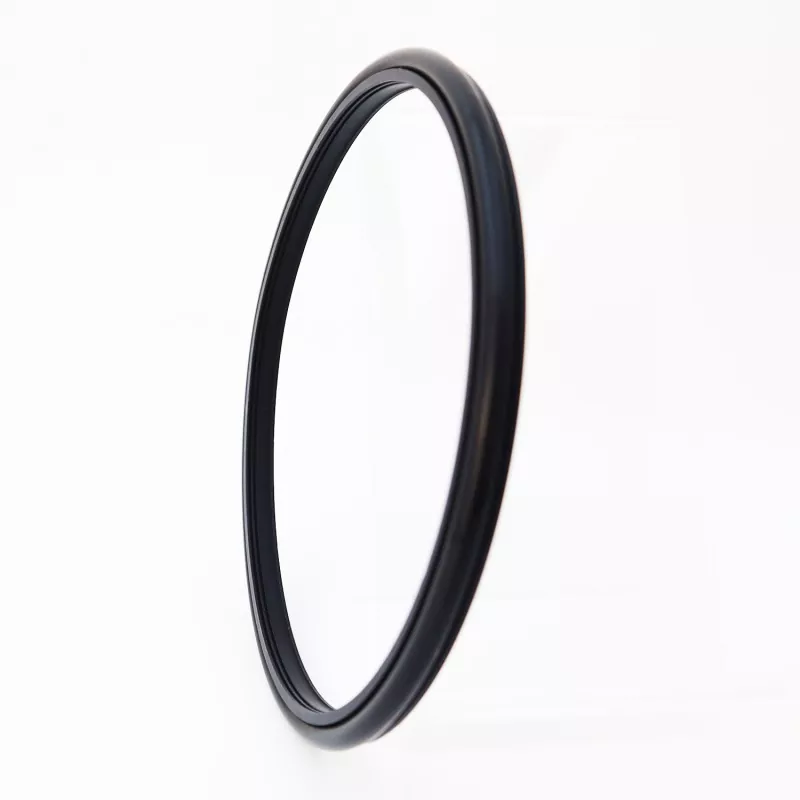

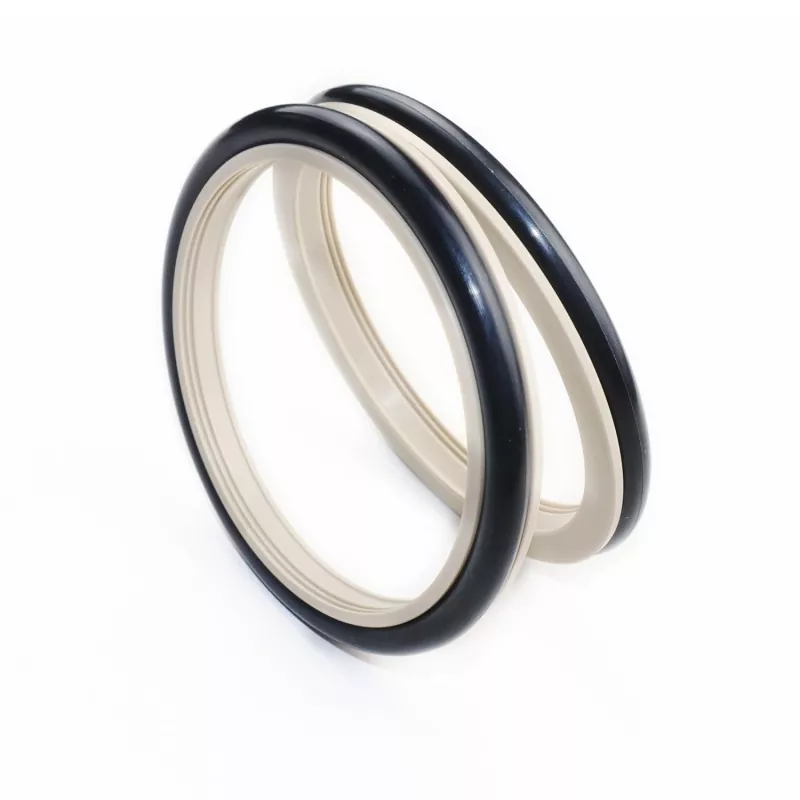

Посилене зубчасте композитне ущільнення (цементне ущільнення) для поршневих штоків (валів) складається зі спеціально розробленого зубчастого ущільнювального кільця, виготовленого з високоякісного інженерного пластику, і гумового ущільнювального кільця; він підходить для односпрямованого ущільнення в гідравлічних зворотно-поступальних і обертових застосуваннях. Він в основному використовується в плунжерних насосах, бурових насосах, гвинтових бурових інструментах, бурових установках, нафторозвідувальному обладнанні, бетонозмішувальних установках тощо.
Основні характеристики включають тривалий термін служби, низьке тертя, чудову герметичність, компактний дизайн і простоту встановлення, використання та обслуговування. Оптимізована конструкція профілю та товщини ущільнювальної кромки забезпечує ефективну герметизацію навіть під впливом жорстких середовищ, таких як цементний розчин.
При використанні з грязеподібними середовищами рекомендується вводити мастило між двома (або більше) етапами ущільнення.
Граничні значення не повинні виникати одночасно.
|
Тиск (МПа) |
Температура (°C) |
Швидкість (м/с) |
Середній |
|
|
Зворотно-поступальний рух |
Обертальний рух |
|||
|
≤100 |
-35 до +100 (з ущільнювальним кільцем NBR) |
≤6 |
≤2 |
Вода, грязь, сира нафта, гідравлічне масло, емульсія |
|
-20 до +200 (з ущільнювальним кільцем FKM) |
||||
1. Сумісні матеріали ущільнювального кільця включають: R01 нітрильний каучук (NBR), R02 фторкаучук (FKM) тощо.
2. Матеріал ущільнювального кільця: стандартний матеріал PTFE4; інші доступні матеріали включають PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 тощо.
Модель замовлення: RC2061-80*91,7*7,6-PTFE4-R01 (модель - Діаметр валу * Діаметр канавки * Ширина канавки - Код матеріалу)
Доступні розміри в межах зазначеного діапазону параметрів.
|

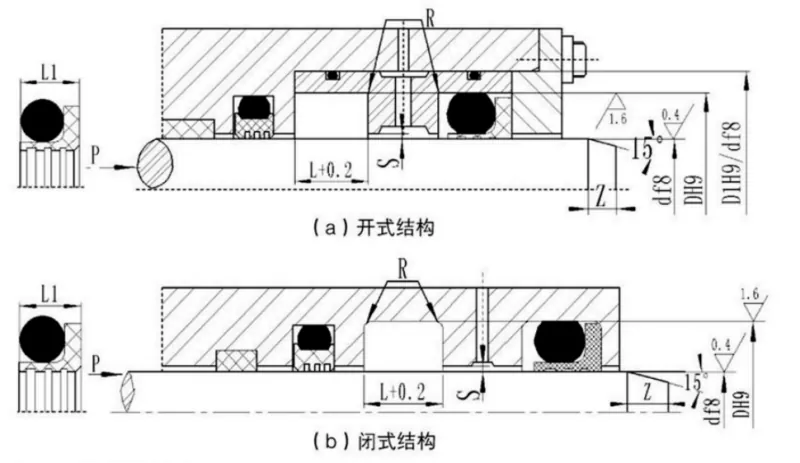

Діапазон діаметрів валу Стандартний тип d f8 RC2061 |
Діапазон діаметрів валу Надміцний d f8 RC2061-Z |
Діаметр канавки D H9 |
Ширина канавки L+0,2 |
Ширина ущільнення L1 |
Радіус кута Rmax |
Радіальний зазор Smax |
Фаска Змін |
Діаметр поперечного перерізу ущільнювального кільця |
||
|
<10 МПа |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Примітка: 1. Для діаметрів валу ≤30 мм рекомендується конструкція з відкритим пазом.
2. Для ротаційного ущільнення твердість поверхні обертового валу має бути HRC ≥58.
3. Для тисків, що перевищують 30 МПа, рекомендована посадка H8/f8 для екструзійного зазору.
