Комбіноване ущільнення типу осьової опори

Для повного усунення витоків екструзії під високим тиском при статичному ущільненні фланців ідеальним вибором є комбіноване ущільнення Ruichen RC2875 з аксіальною опорою. Завдяки композиційній конструкції, яка поєднує модифіковане кільце з опорою з ПТФЕ та ущільнювальне кільце, його унікальна фланцева структура підвищує стійкість до екструзії, що робить його здатним працювати в умовах надвисокого тиску. Ущільнювальний механізм із самозабезпеченням забезпечує більш щільне ущільнення зі збільшенням тиску, а також забезпечує сумісність із системами, що працюють під тиском води.

Надіслати запит

Опис продукту

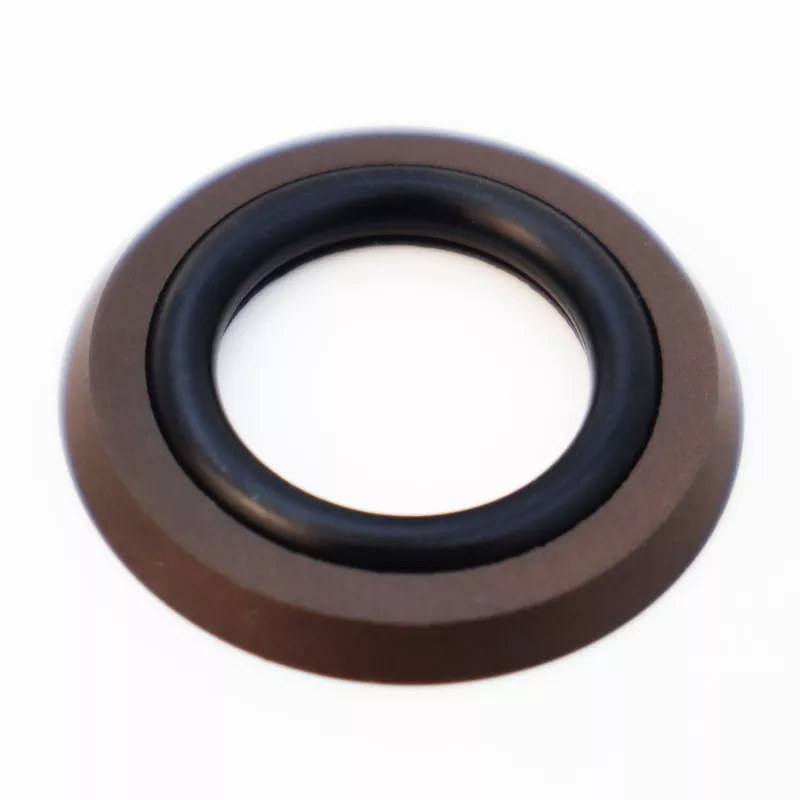

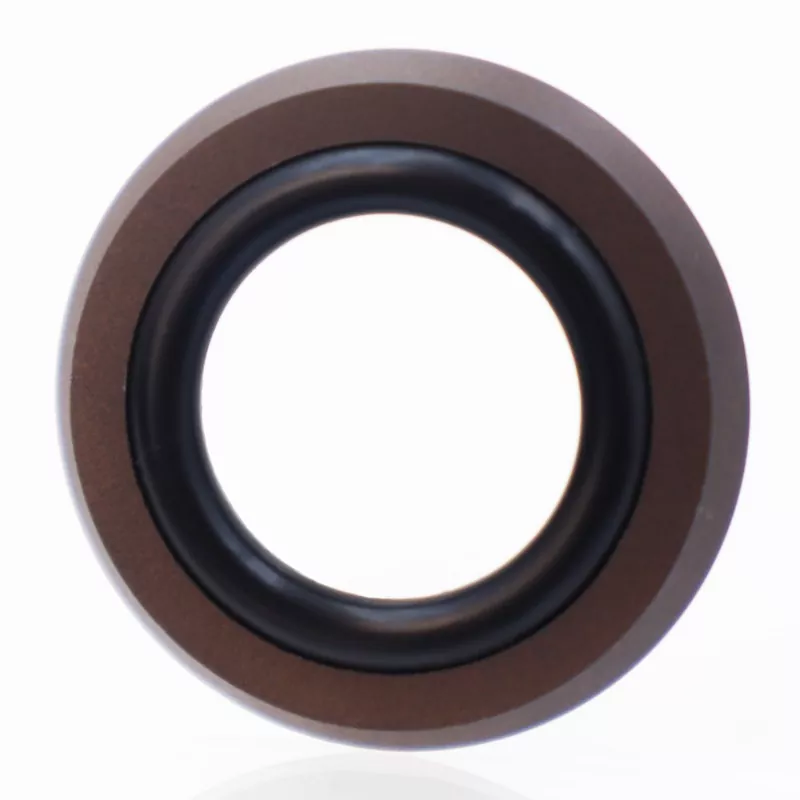

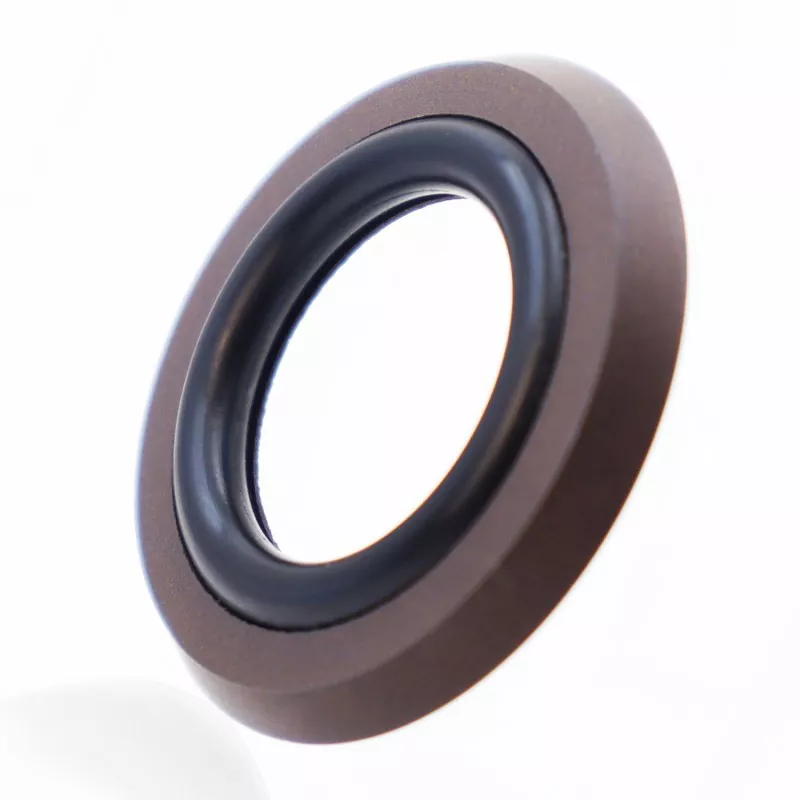

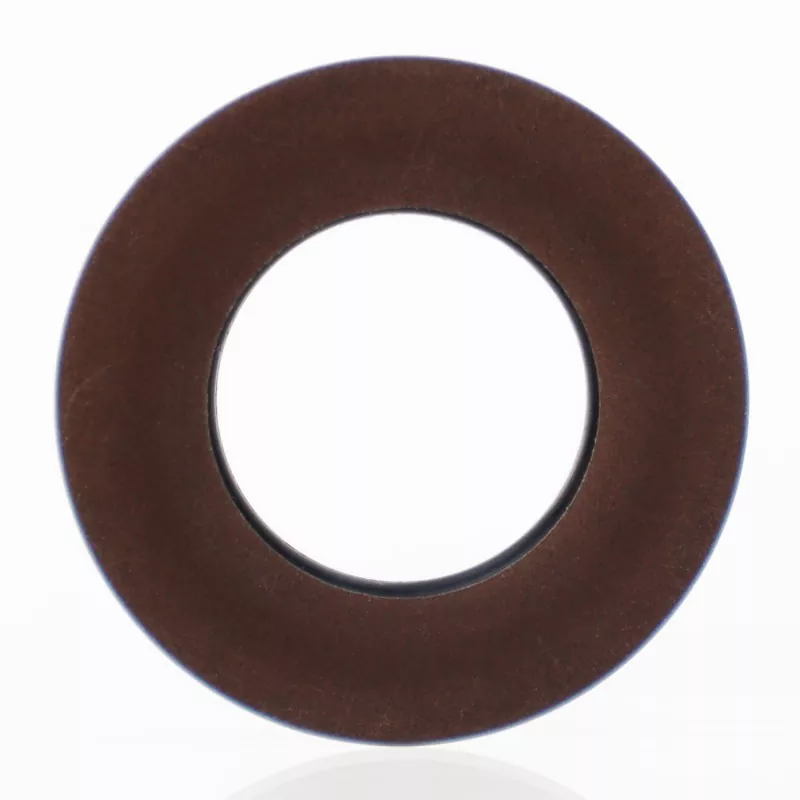

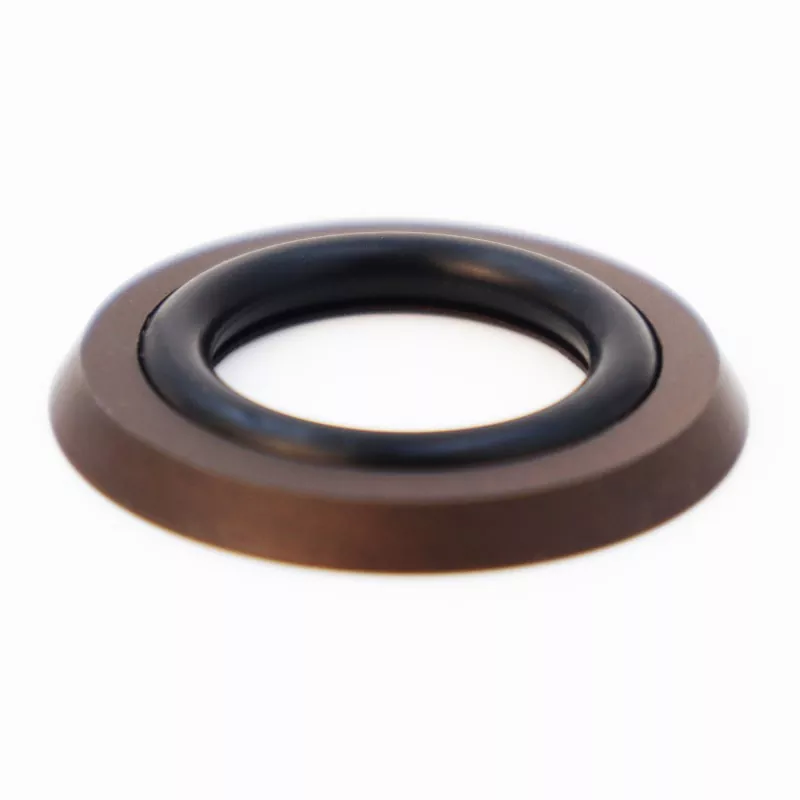

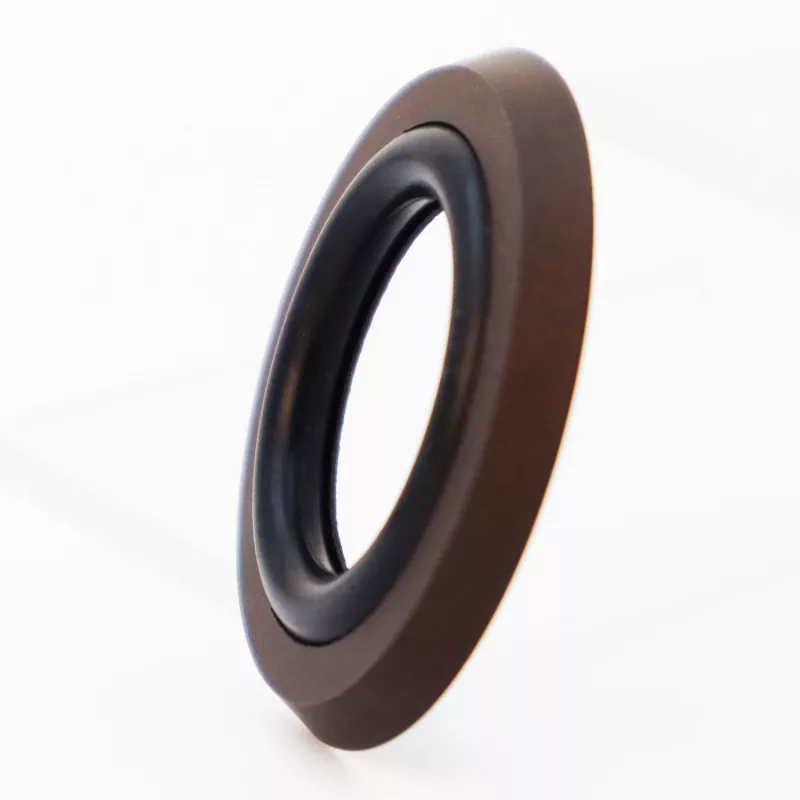

Комбіноване ущільнення типу «осьова опора» складається з ущільнювального кільця у формі ніжки, виготовленого з наповненого PTFE та гумового ущільнювального кільця. Він призначений для односпрямованих статичних ущільнень, таких як осьові (торцеві) і фланцеві ущільнення. Основні характеристики включають тривалий термін служби, чудову герметичність, стійкість до високого та надвисокого тиску та компактну конструкцію, яка вимагає мінімального місця для установки; він також підходить для гідравлічних ущільнень. Доступний у двох варіантах: RC2875-A (для внутрішнього тиску) і RC2875-B (для зовнішнього тиску).

Його компактна структура вписується у вузькі монтажні канавки, значно знижуючи ризик протікання обладнання. Повний спектр специфікацій доступний на складі, і ми раді запитам і зразкам замовлень від покупців з усього світу.

Застосовні умови експлуатації

Тиск (МПа)	Температура (°C)	Швидкість (м/с)	Середній
≤60	-35 до +100 (з ущільнювальним кільцем NBR)	≤6	Гідравлічні оливи на мінеральній основі, вогнестійкі рідини (HFA/HFB), вода тощо.
	-20 до +200 (з ущільнювальним кільцем FKM)

Принципи та застосування

Це ущільнення складається з модифікованого ущільнювального кільця з ПТФЕ з профілем у формі ніжки та ущільнювального кільця. Під тиском сила захоплення ущільнювача зростає, тобто чим вищий тиск, тим краща ефективність ущільнення. Завдяки конструкції бокового фланця у формі лапки кільця ковзання запобігає видавлюванню ущільнювального кільця, що дозволяє ущільненню витримувати високий і надвисокий тиск.

Axial Foot Type Combined Seal

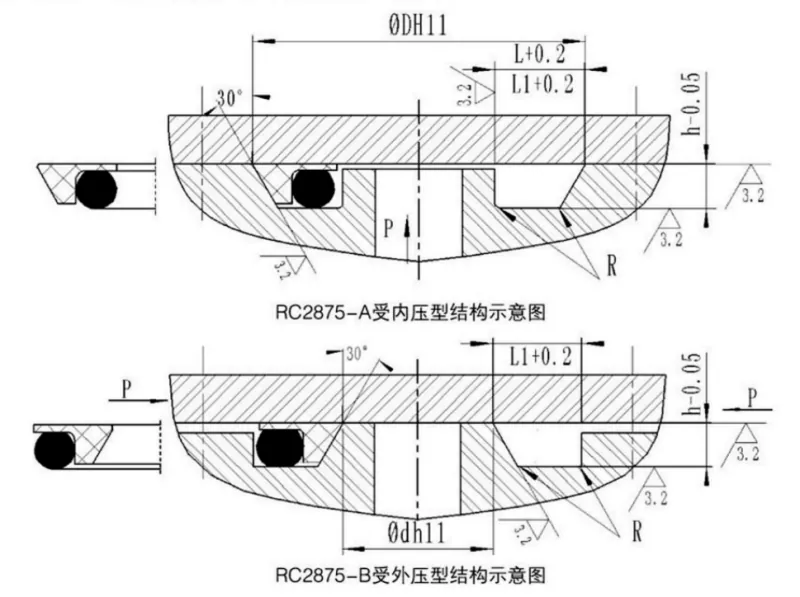

Таблиця технічних характеристик

1. Таблиця технічних характеристик RC2875-A (тип внутрішнього тиску).

Доступні всі специфікації в діапазоні параметрів.

Діапазон зовнішнього діаметра D H11	Глибина канавки h-0,05	Ширина канавки L+0,2	Ширина канавки L1 + 0,2 Тиск > 100 МПа	Радіус кута Rmax	Діаметр дроту ущільнювального кільця робити
17~50	3.1	6.6	8.6	0.4	3.55
51~127	4.6	10.0	12.0	0.5	5.30
128~499	6.3	13.2	15.2	0.6	7.00
500~1600	7.5	15.8	17.8	0.7	8.60

2. Таблиця специфікацій типу зовнішнього тиску RC2875-B

Доступні всі специфікації в діапазоні параметрів.

Діапазон внутрішнього діаметра dh11	Глибина канавки h-0,05	Ширина канавки L+0,2	Ширина канавки L1 + 0,2 Тиск > 100 МПа	Радіус кута Rmax	Діаметр дроту ущільнювального кільця робити
5~40	3.1	6.6	8.6	0.4	3.55
41~127	4.6	10.0	12.0	0.5	5.30
128~499	6.3	13.2	15.2	0.6	7.00
500~1600	7.5	15.8	17.8	0.7	8.60

Гарячі теги: Комбіноване ущільнення типу осьової опори
