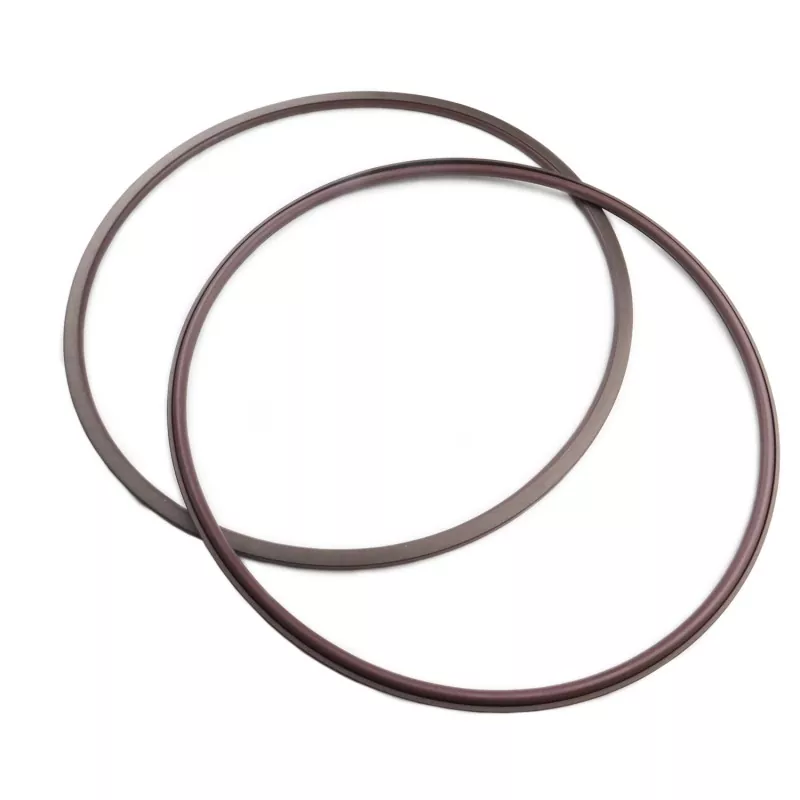

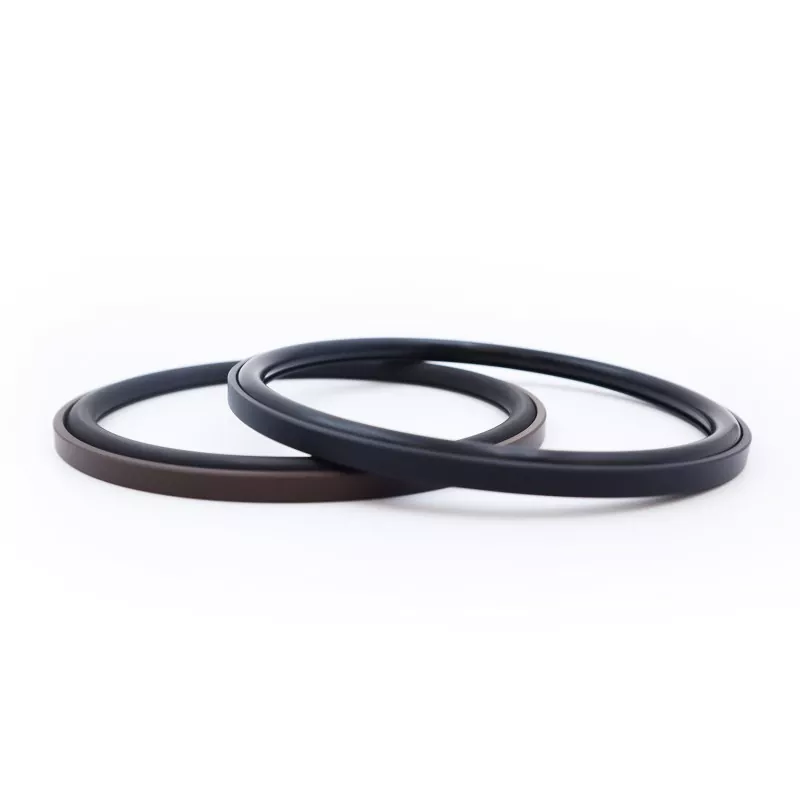

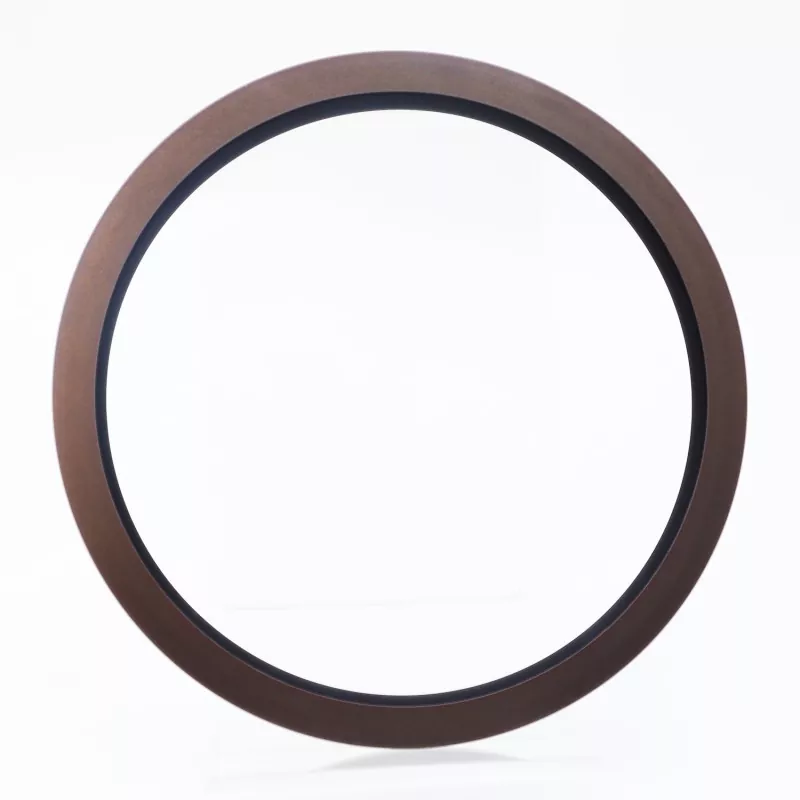

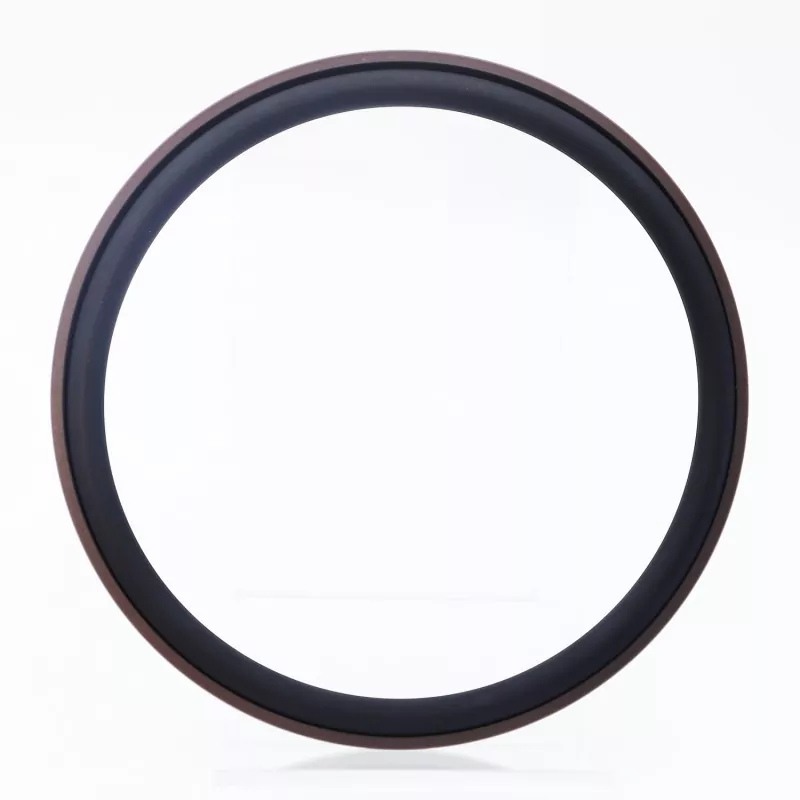

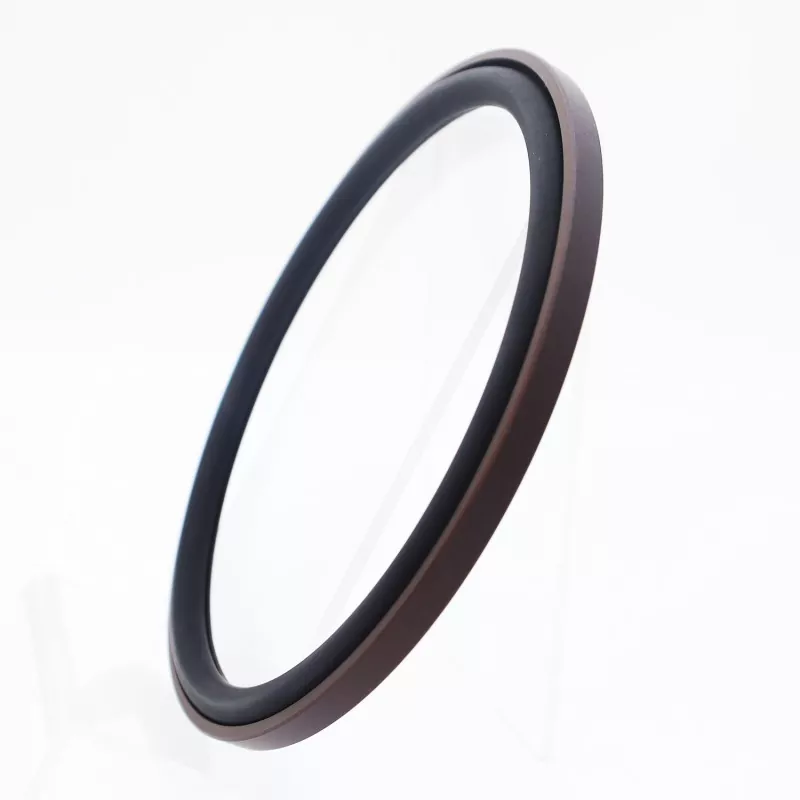

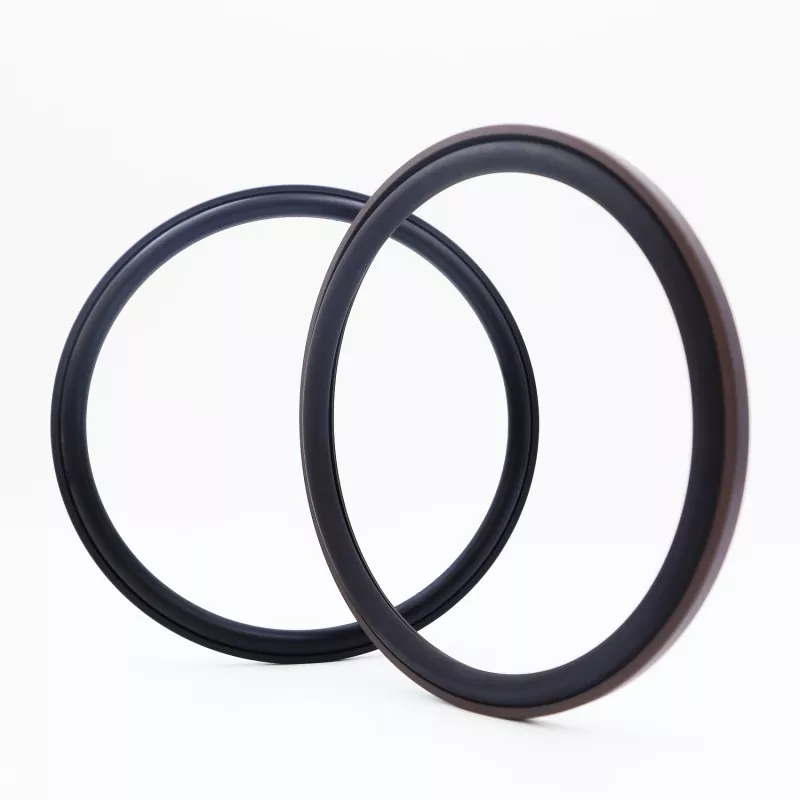

Комбіноване ущільнення Axial Step Combined складається з прямокутного ущільнювального кільця, виготовленого з наповненого PTFE, і гумового ущільнювального кільця; він призначений для односпрямованих статичних ущільнень, таких як осьові (торцеві) і фланцеві ущільнення. Він має тривалий термін служби, чудову герметичність, стійкість до високого та надвисокого тиску та компактну конструкцію; він також підходить для ущільнення під тиском води. Він доступний у двох версіях: RC2871-A (для внутрішнього тиску) і RC2871-B (для зовнішнього тиску).
Ефективне ущільнення досягається завдяки безперервній силі захоплення, створюваній попереднім стисненням ущільнювального кільця, забезпечуючи ефект самозабезпечення ущільнення, де ефективність ущільнення покращується зі збільшенням тиску середовища. Фланцева конструкція збоку ущільнювального кільця ефективно запобігає екструзії ущільнювального кільця, дозволяючи легко справлятися з умовами високого та надвисокого тиску, залишаючись сумісним із середовищами ущільнення під тиском води.
|
Тиск (МПа) |
Температура (°C) |
Швидкість (м/с) |
Середній |
|
≤300 |
-35 до +100 (з ущільнювальним кільцем NBR) |
- |
Гідравлічне масло, емульсія, вода тощо. |
|
-20 до +200 (з ущільнювальним кільцем FKM) |
Це ущільнення складається з прямокутного ущільнювального кільця з PTFE та ущільнювального кільця; ущільнювальне кільце забезпечує попереднє стиснення, створюючи силу затиску, необхідну для досягнення ущільнення. Під тиском ця сила затиску збільшується, тобто чим вищий тиск, тим краща ефективність ущільнення. Завдяки дизайну бокового фланця кільця, ущільнювальне кільце запобігає видавлюванню, що дозволяє ущільненню витримувати високий тиск.
Доступні всі специфікації в діапазоні параметрів.
|

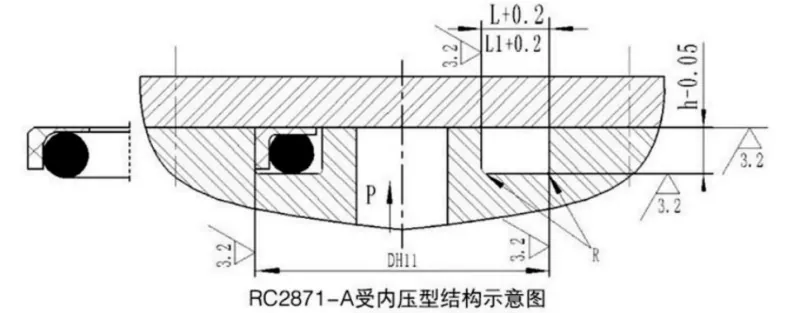

Діапазон зовнішнього діаметра D H11 |
Глибина канавки h-0,05 |
Ширина канавки L+0,2 |
Ширина канавки L1 + 0,2 Тиск > 80 МПа |
Радіус кута Rmax |
Діаметр дроту ущільнювального кільця робити |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Доступні всі специфікації в діапазоні параметрів.
|

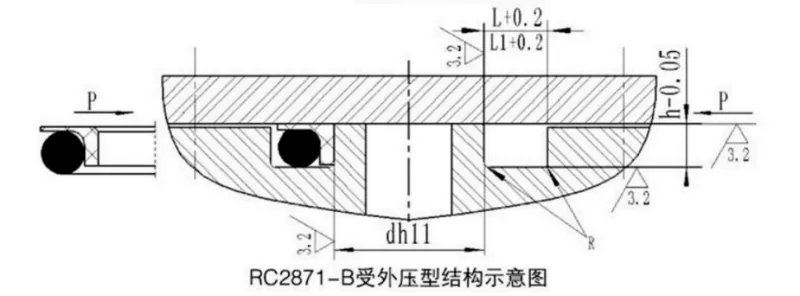

Діапазон внутрішнього діаметра dh11 |
Глибина канавки h-0,05 |
Ширина канавки L+0,2 |
Ширина канавки L1 + 0,2 Тиск > 80 МПа |
Радіус кута Rmax |
Діаметр дроту ущільнювального кільця робити |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
