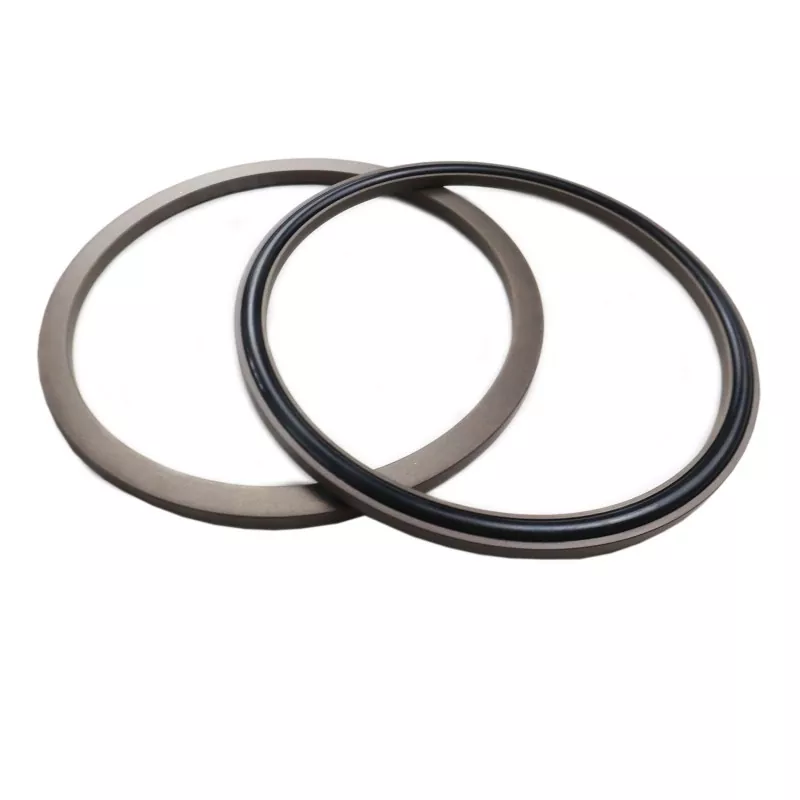

Комбіноване осьове ущільнення C-типу

Для потреб аксіального статичного ущільнення фланців RC2872 Axial C-Type Combined Seal від Ruichen Sealing є кращим вибором. Доступний у конфігураціях типу A (внутрішній тиск) і типу B (зовнішній тиск), він призначений для односпрямованого статичного ущільнення на кінцях фланців. Його двостороння утримуюча фланцева конструкція усуває ризик несправності екструзії ущільнювального кільця, тоді як власний механізм ущільнення, що працює під тиском, забезпечує виняткову стійкість до тиску, що робить його ідеальним для вимог ущільнення під тиском води.

Надіслати запит

Опис продукту

Осьове комбіноване ущільнення C-типу складається з ущільнювального кільця C-подібної форми, виготовленого з наповненого PTFE та гумового ущільнювального кільця; він призначений для статичних ущільнень, таких як осьові (торцеві) і фланцеві ущільнення. Основні характеристики включають тривалий термін служби, чудову герметичність, стійкість до високого тиску та компактну структуру; він також підходить для гідравлічних ущільнень. Доступний у двох варіантах: RC2872-A (для внутрішнього тиску) і RC2872-B (для зовнішнього тиску).

Компактна конструкція полегшує установку в обмеженому просторі, забезпечуючи надійну герметичність і збільшений термін служби при тривалій експлуатації. Повний спектр специфікацій доступний на складі, а послуги надаються глобальним покупцям, включаючи технічний вибір, запити щодо ціни та оптові замовлення.

Застосовні умови експлуатації

Тиск (МПа)	Температура (°C)	Швидкість (м/с)	Середній
≤100	-35 до +100 (з ущільнювальним кільцем NBR)	-	Гідравлічне масло, емульсія, вода тощо.
	-20 до +200 (з ущільнювальним кільцем FKM)

Принцип і застосування

Це ущільнення складається з С-подібного ущільнювального кільця з ПТФЕ та ущільнювального кільця; ущільнювальне кільце забезпечує попереднє стиснення, створюючи силу затиску, необхідну для досягнення ущільнення. Під тиском ця сила затиску збільшується, тобто ущільнення працює краще, коли тиск зростає. Завдяки двофланцевій конструкції ковзного кільця ущільнювальне кільце запобігає видавлюванню, що дозволяє ущільненню витримувати високий тиск.

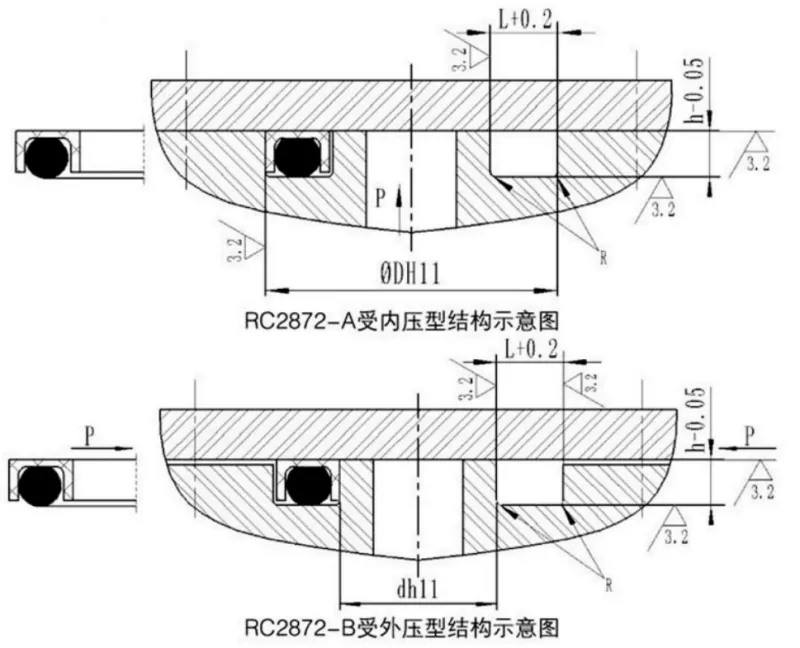

Axial C-Type Combined Seal

Таблиця технічних характеристик

1. Таблиця специфікацій типу внутрішнього стійкого до тиску RC2872-A

Доступні всі специфікації в діапазоні параметрів.

Діапазон зовнішнього діаметра D H11	Глибина канавки h-0,05	Ширина канавки L+0,2	Радіус кута Rmax	Діаметр дроту ущільнювального кільця робити
15~30	2.35	5.5	0.4	2.65
31~50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60

2. Тип зовнішнього тиску RC2872-B: Таблиця технічних характеристик

Доступні всі специфікації в діапазоні параметрів.

Діапазон внутрішнього діаметра d h11	Глибина канавки h-0,05	Ширина канавки L+0,2	Радіус кута Rmax	Діаметр дроту ущільнювального кільця робити
5~30	2.35	5.5	0.4	2.65
31~50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60
