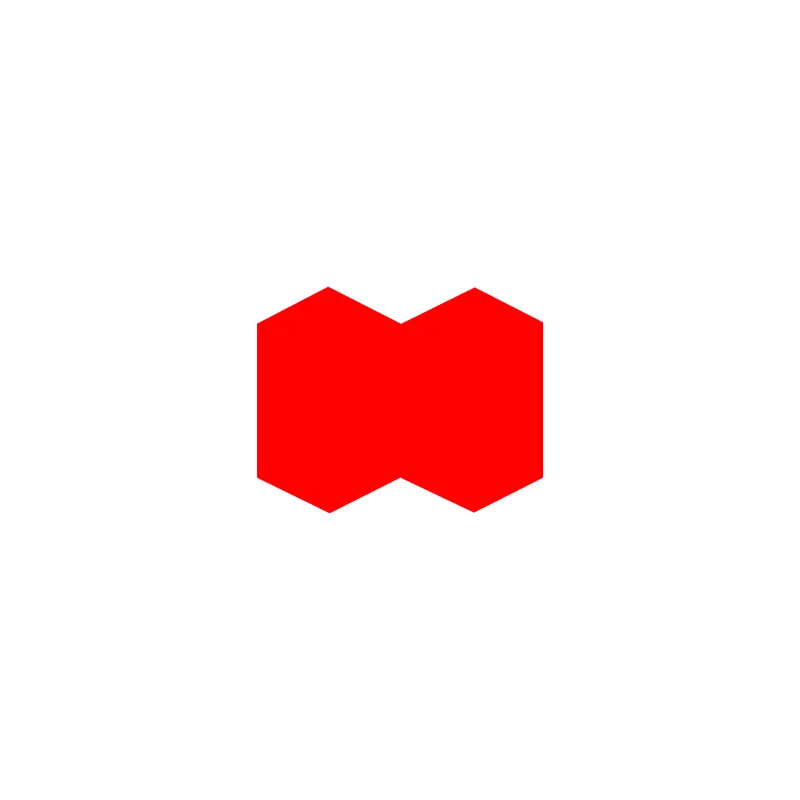

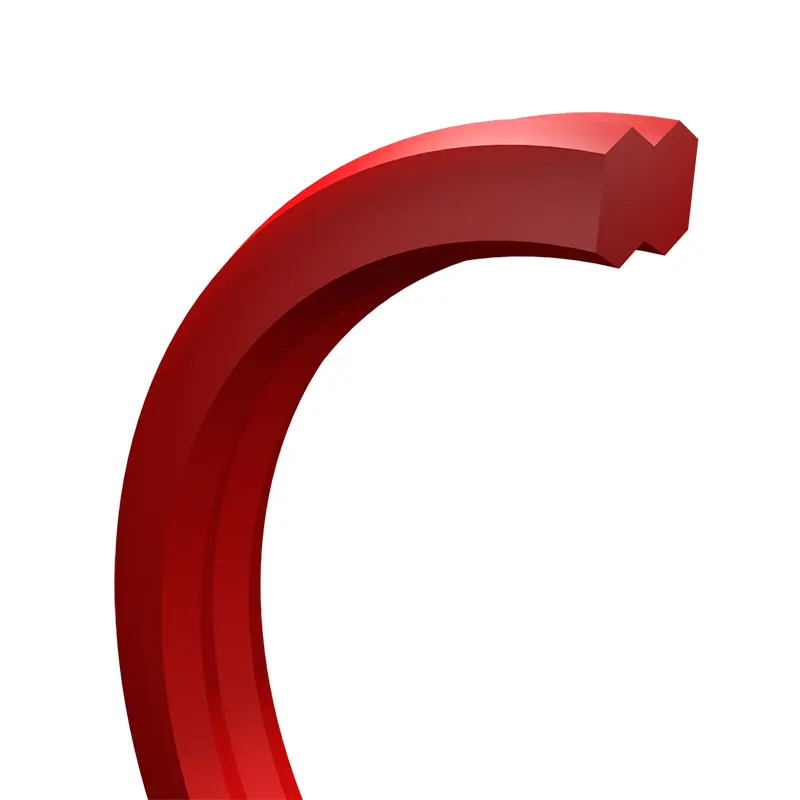

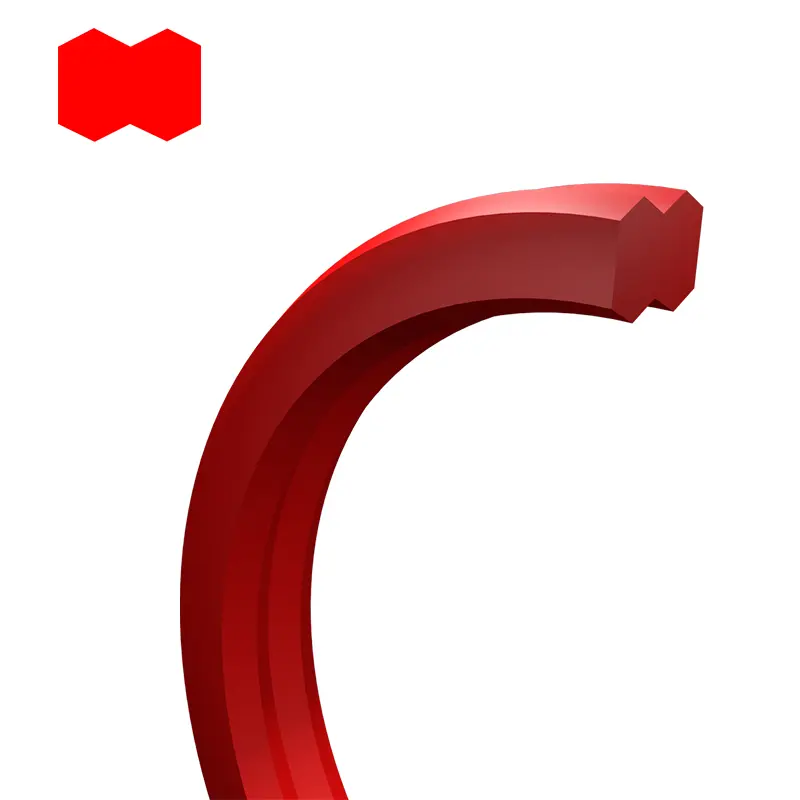

Гантеляподібне ущільнювальне кільце

У поточній дизайні гідравлічного циліндра ущільнювачі ущільнювача або ущільнювача + утримання кільця в основному використовуються як статичні ущільнювачі. Однак це ущільнювальне рішення має певні ризики під час складання, оскільки ущільнювальне кільце може бути скрученим, а положення утримуваного кільця може бути не оптимальним. Це рішення також показує недоліки у випадку пульсації тиску та вторгнення бруду. У цьому випадку гантероподібне ущільнювальне кільце можна використовувати як ідеальний замінник як статичне гідравлічне ущільнення одного оригіналу.

Особливості та додатки продукту:

Технічні дані

Тиск: до 50 мпА.

Температура: -35 ℃ ...+110 ℃.

Матеріал: Поліуретан.

Вимоги до встановлення

(1) Камера встановлення C вибирається відповідно до значення глибини канавки W (мм)

Коли W <3; C≥3.

Коли w> 3; C≥5.

(2) Поверхнева обробка

(3) Герметичне кільце у формі гантеми не має витоку при наступних умовах випробувань і дуже стійкий до екструзії.

(4) Оптимальний проміжок герметизації:

Борм циліндра - H8

Путівник - G6

Оскільки ущільнювач дуже стійкий до екструзії, можна досягти променевого герметичного проміжку 0 0,2 мм.

При низькій температурі слід уникати відхилень від направляючого рукава до отвору циліндра та поршня.

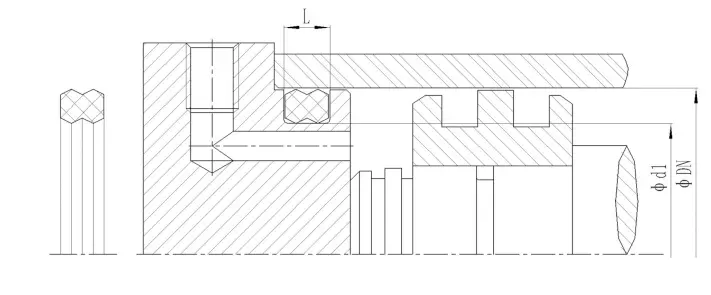

Рекомендації щодо встановлення

Перевага

Порівняно з ущільнювальними кільцями або ущільнювальними колянками + ущільнювачами, гантелями мають такі переваги:

(1) Дуже стійкий до скручування

(2) Простий у встановленні

(3) Довгий термін служби

(4) Опір високого тиску

Застосування

Ущільнювачі гантелі зазвичай використовуються в гідравлічних циліндрах, таких як:

(1) навантажувачі

(2) Гідравліка будівельної машини

(3) Промислова гідравліка

(4) верстат

(5) Машини для лиття під тиском

(6) Гідравлічні преси

(7) Клапани картриджа
