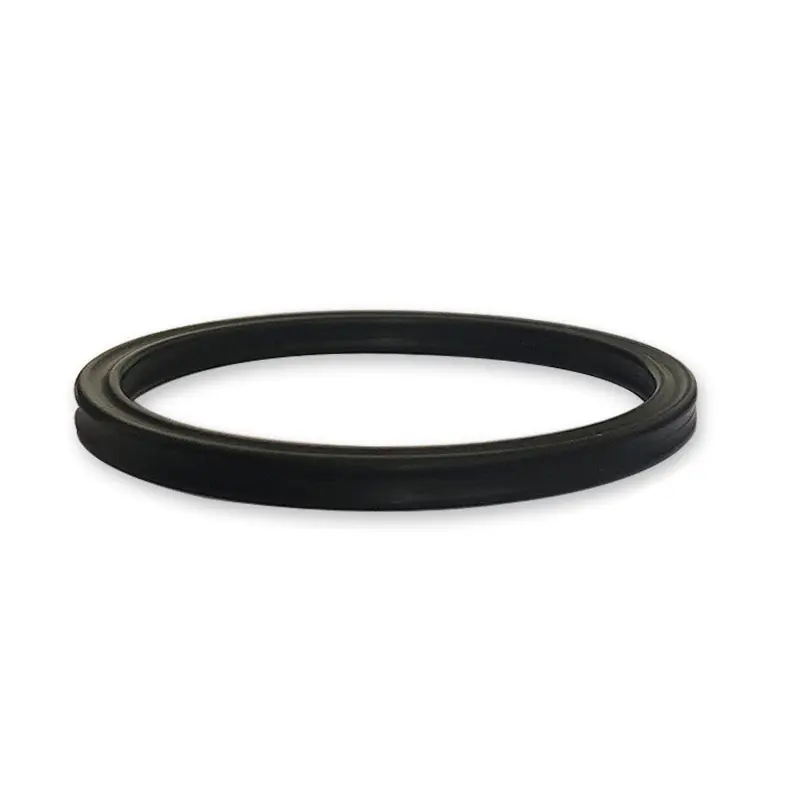

Зоряна ущільнювальна кільце

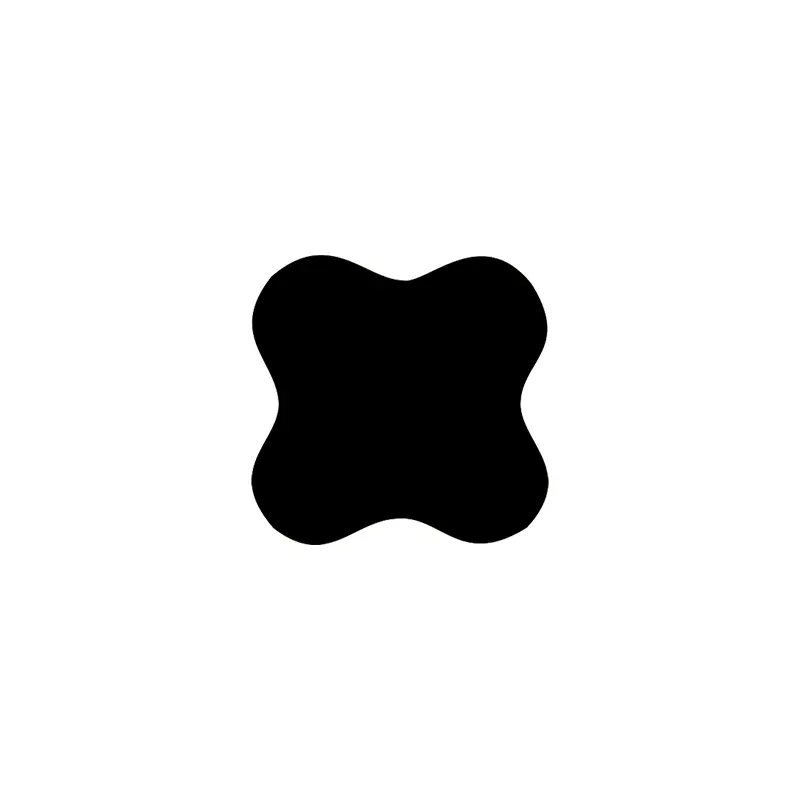

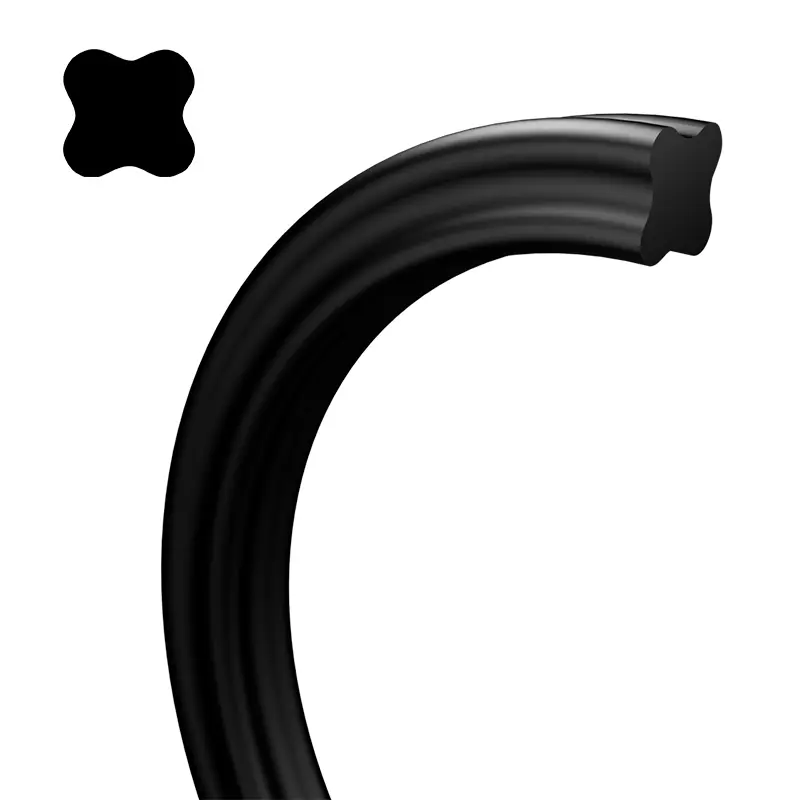

Зіркоподібне ущільнювальне кільце-це ущільнювача з чотирма-ліпами з X-подібною формою, тому його також називають X-кільцем. Це вдосконалення та вдосконалення на основі ущільнювального кільця. Його розміри поперечного перерізу такі ж, як і у кільцевому кільці американського стандарту AS568A, і він може в основному замінити використання ущільнювача.

Порівняно з ущільнювальним кільцем, ущільнювальне кільце у формі зірки утворює порожнину змащування між ущільнювальними губами, яка має менший опір тертя та невеликий стартовий опір. Оскільки його флеш -край розташований у увігненій частині поперечного перерізу, ефект герметизації кращий. Не круглий переріз ефективно дозволяє уникнути явища кочення під час зворотно-поступального руху.

Діапазон застосування зіркового ущільнювального кільця дуже широкий. Виберіть відповідний матеріал відповідно до температури, тиску та середовища. Для того, щоб зробити зоряне ущільнювальне кільце адаптацією до заданої програми, слід враховувати взаємні обмеження між усіма робочими параметрами. Визначаючи діапазон застосування, слід враховувати пікову температуру, безперервну робочу температуру та робочий цикл. У обертових випадках також слід враховувати підвищення температури, спричинене теплом тертя.

Це X-подібне ущільнювальне кільце є самостійним ущільнювальним елементом. Сила герметизації в початковому стані залежить від кількості стиснення та твердості матеріалу. Зі збільшенням системного тиску деформація стиснення герметичного кільця збільшиться, а загальна сила герметизації збільшиться, утворюючи надійне ущільнення.

Особливості та додатки продукту:

Вибір зіркового ущільнювального кільця

Статична ущільнювач або зворотно -поступальний лінійний рух

(1) Герметизація отворів: внутрішній діаметр герметичного кільця у формі зірки повинен бути сумісним з канавкою або менше приблизно 2% діаметра нижньої пази. Оскільки сила попередньої компресії, що утворюється за допомогою попередньої компресії, може ефективно запобігти закрученню та прокатуванню кільця ущільнення.

(2) Герметизація валів: внутрішній діаметр герметичного кільця у формі зірки повинен бути рівним або трохи більшим, ніж зовнішній діаметр вала, який можна контролювати в межах 1%. Кільце ущільнювача буде простіше встановити та мати довший термін служби.

Ротаційна герметика

Внутрішній діаметр зіркового кільця у формі зірки приблизно на 2 ~ 5% більше, ніж діаметр валу, який він ущільнює. Оскільки кільце ущільнювача буде генерувати тертя та нагрівання, коли воно використовується в обертанні, а еластомер зменшиться після нагрівання (ефект нагріву джоула). Для того, щоб забезпечити змащення та надійну роботу кільця ущільнення, потрібно вибрати зірка у формі більшого внутрішнього діаметра, ніж діаметр вала. Як правило, кільце ущільнювача з меншим поперечним перерізом може задовольнити потреби статичної герметизації, і, навпаки, для задоволення вимог динамічної герметизації слід використовувати ущільнювальне кільце з більшим поперечним перерізом. У випадку високого тиску або великої екструзійної зазору потрібно вибрати гумовий матеріал з більшою твердістю. Найкращий спосіб - додати підкладку PTFE, щоб запобігти пошкодженню від екструзії високого тиску.

Матеріал

Матеріал, як правило, NBR NITRILE NITRILE NBRESS SHAW A70. Інші матеріали можуть посилатися на матеріали, що використовуються для ущільнювачів.

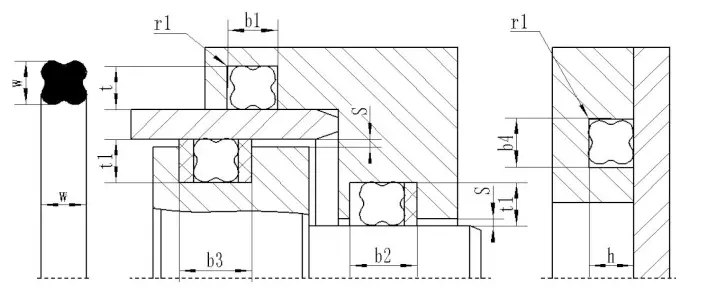

Зоряне кільце рекомендує дизайн канавки

Зоряна ущільнювальна кільце-X-Ring (American Standard AS568A)

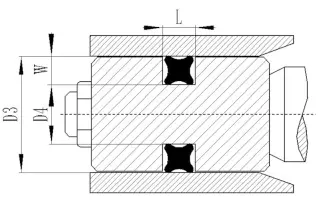

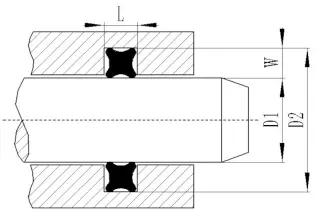

Поршневий стрижень (для валу)					Поршнева пломба (отвір)
Модель продукту	Технічні характеристики та розміри		Пломби для стрижня			Поршнева печатка		Ширина слота
	Внутрішній діаметр DN	Діаметр поперечного перерізу CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
