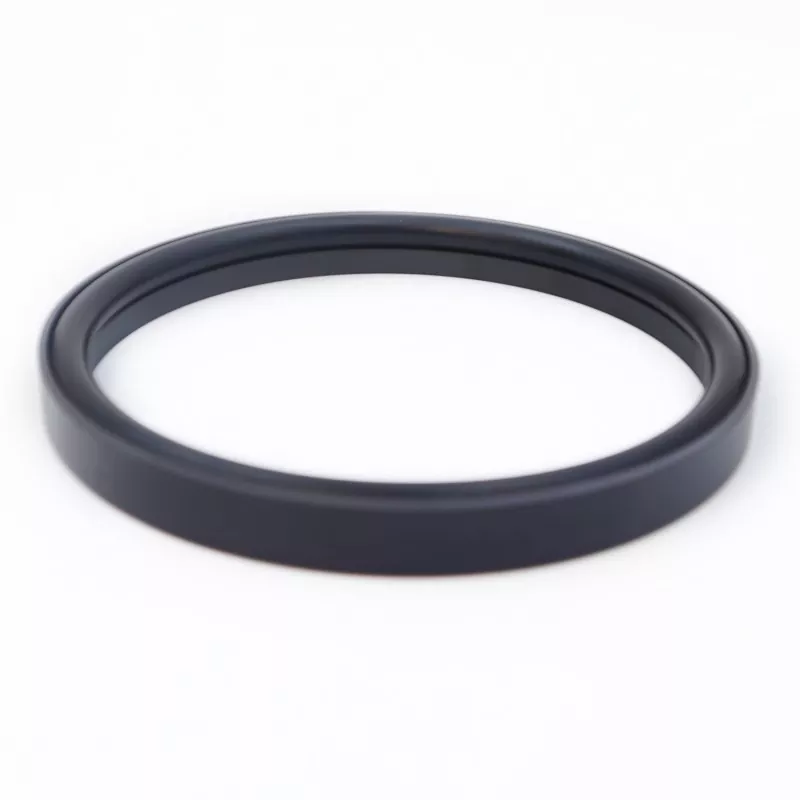

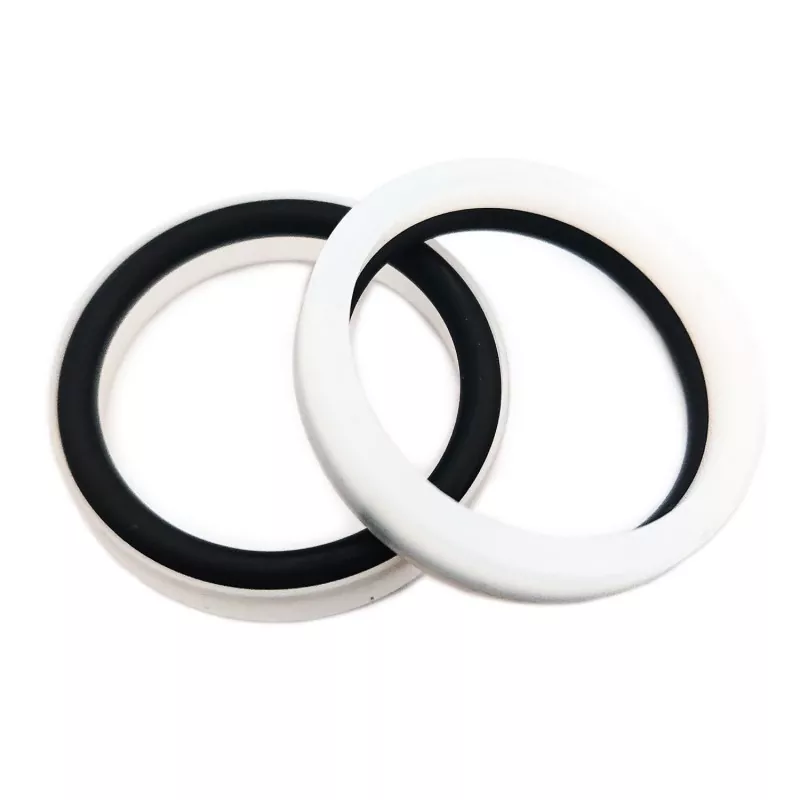

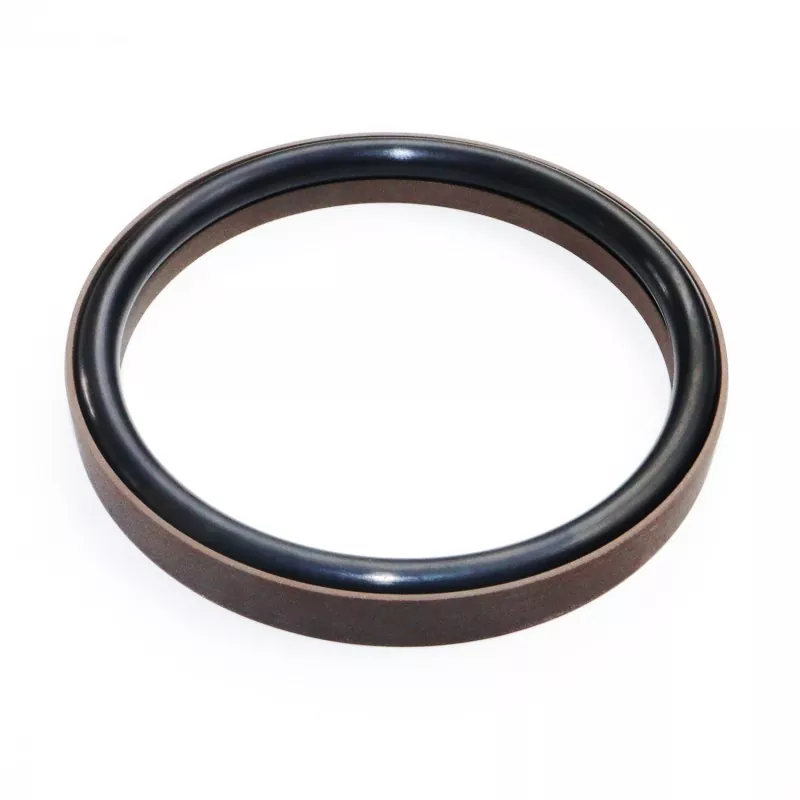

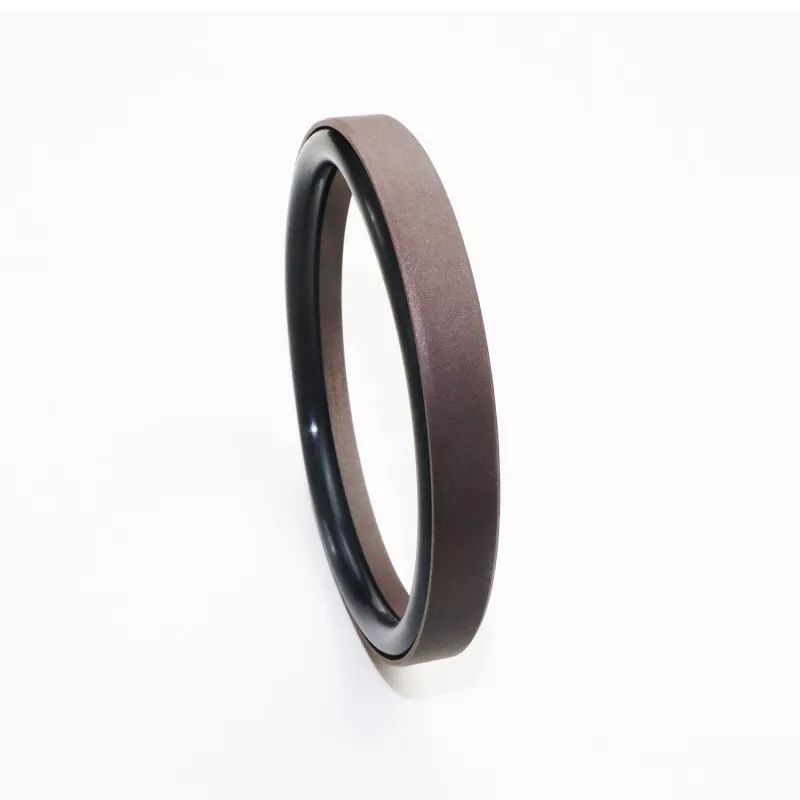

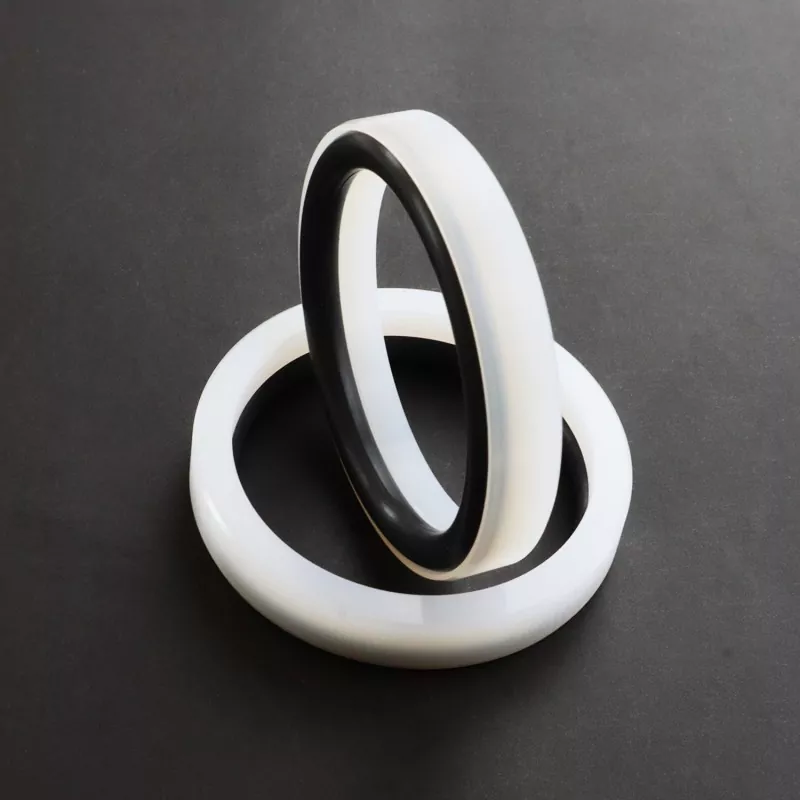

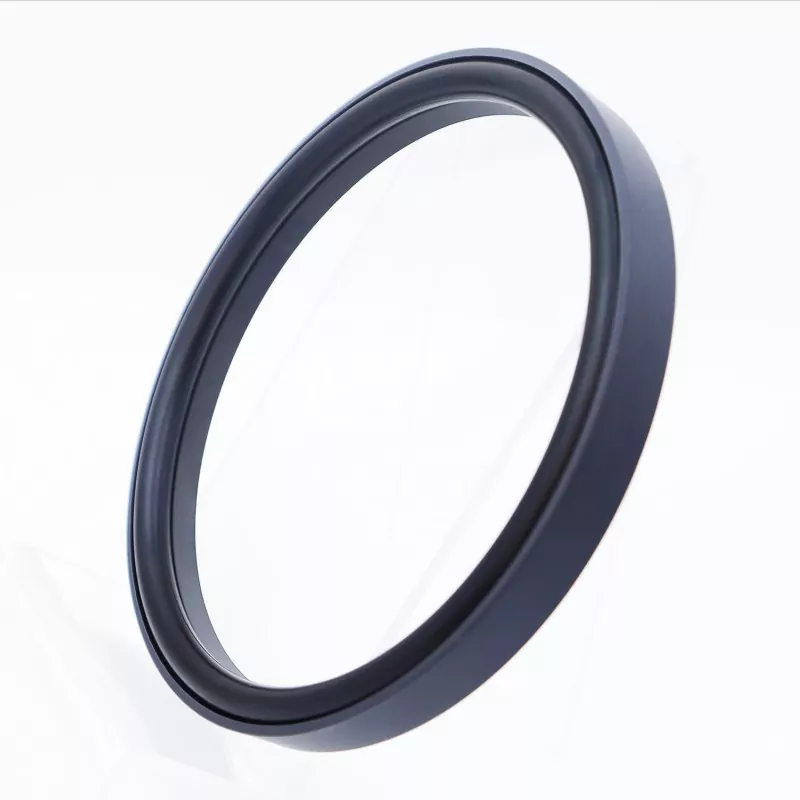

Комбіноване ущільнення з посиленим кроком для штанги (розроблене для застосувань із надвисоким тиском і використанням води) складається з посиленого прямокутного ущільнювального кільця з PTFE (або композитного PTFE) і гумового ущільнювального кільця. Він доступний у серіях RC58 і RC59, залежно від конкретного ущільнювального кільця, що використовується (відповідає стандарту GB1235). Він забезпечує низький рівень тертя — забезпечує нульовий опір під час запуску та плавний зворотно-поступальний рух без ковзання — і підходить для тривалої роботи в безмасляних середовищах, що значно знижує ймовірність виходу з ладу обладнання та знижує витрати на технічне обслуговування.
Завдяки оптимізованій товщині ущільнювального кільця, ущільнення ефективно працює навіть при використанні з водою або іншими середовищами з низькою в'язкістю. Конструкція посиленого ущільнювального кільця також підвищує його стійкість до високого та надвисокого тиску. Як правило, це ущільнення не можна встановити в закритий паз.
1. Низьке тертя: мінімальний опір запуску, плавний рух, однакове динамічне та статичне тертя та відсутність застряг-ковзань;
2. Довгий термін служби: підходить для безмасляних змащувань;
3. Підходить для ущільнення систем високого та надвисокого тиску, а також середовищ з низькою в'язкістю, таких як вода;
Граничні значення не повинні виникати одночасно.
|
Тиск (МПа) |
Температура (°C) |
Швидкість м/с |
ЗМІ |
|
≤200 |
-35 до +100 (з ущільнювальним кільцем NBR) |
≤6 |
Гідравлічні оливи на мінеральній основі, вогнестійкі рідини (HFA/HFB), вода тощо. |
|
-20 до +200 (з ущільнювальним кільцем FKM) |
1. Сумісні матеріали для ущільнювальних кілець включають: нітрильний каучук RO1 (NBR), фтореластомер RO2 (FKM) тощо.
2. Матеріал ущільнювального кільця: стандартний матеріал PTFE3; альтернативні матеріали включають PTFE2, PTFE4 та інші високоякісні пластики.
Модель замовлення: RC58—80x69.2x10.5—PTFE3—R01
Модель - Діаметр отвору х Діаметр канавки х Ширина канавки | PTFE3 - Модифікований код матеріалу PTFE | R01 - Код матеріалу ущільнювального кільця

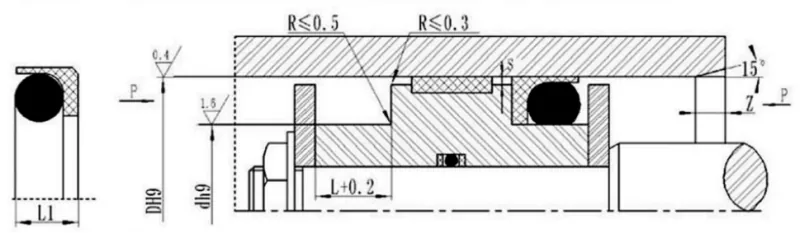

Доступні технічні характеристики в діапазоні параметрів.
|
Стандартна модель DH9 RC58 |
Малонавантаження DH9 RC58-Q |
Надміцний DH9 RC58-Z |
Діаметр канавки d h9 |
Ширина канавки L+0,2 |
Висота ущільнення L1 |
Радіус кута Rmax |
Радіальний зазор Smax |
Фаска Змін |
Діаметр дроту ущільнювального кільця робити |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12,9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49,9 |
9~12,9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
Д-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
Д-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Примітка. Для тиску >60 МПа використовується допуск на підгонку H8/f8 в області основи ущільнення; для герметизації надвисокого тиску Smax < 0,05.
Сумісний з ущільнювальними кільцями GB1235; може бути поставлений будь-який розмір у межах зазначеного діапазону параметрів.
|
Діапазон діафрагми D H9 |
Діаметр канавки d h9 |
Ширина канавки L+0,2 |
Радіальний зазор Smax |
Радіус кута Rmax |
Фаска Змін |
Діаметр дроту ущільнювального кільця робити |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
