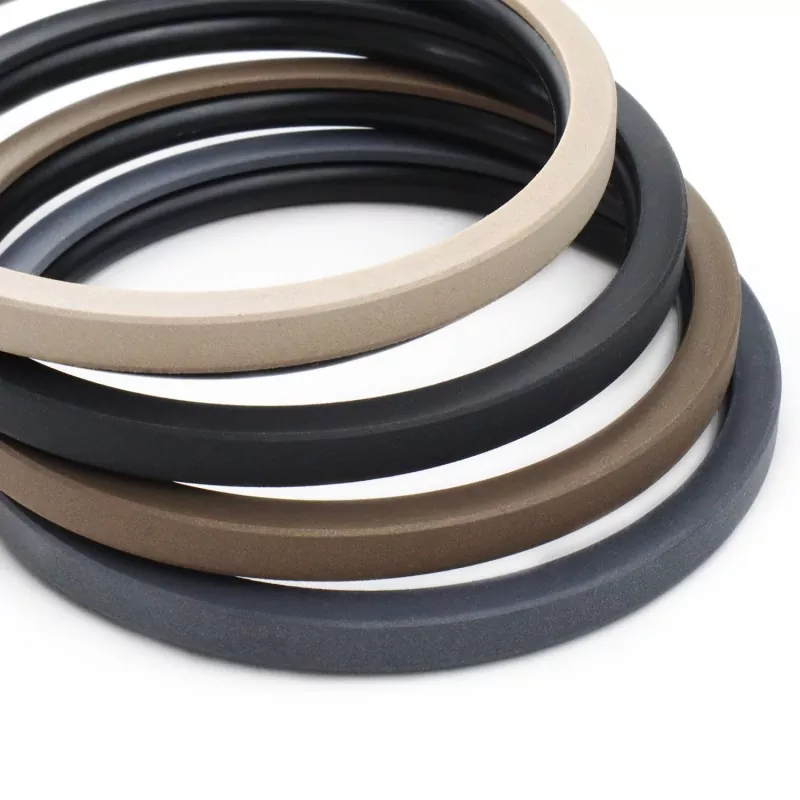

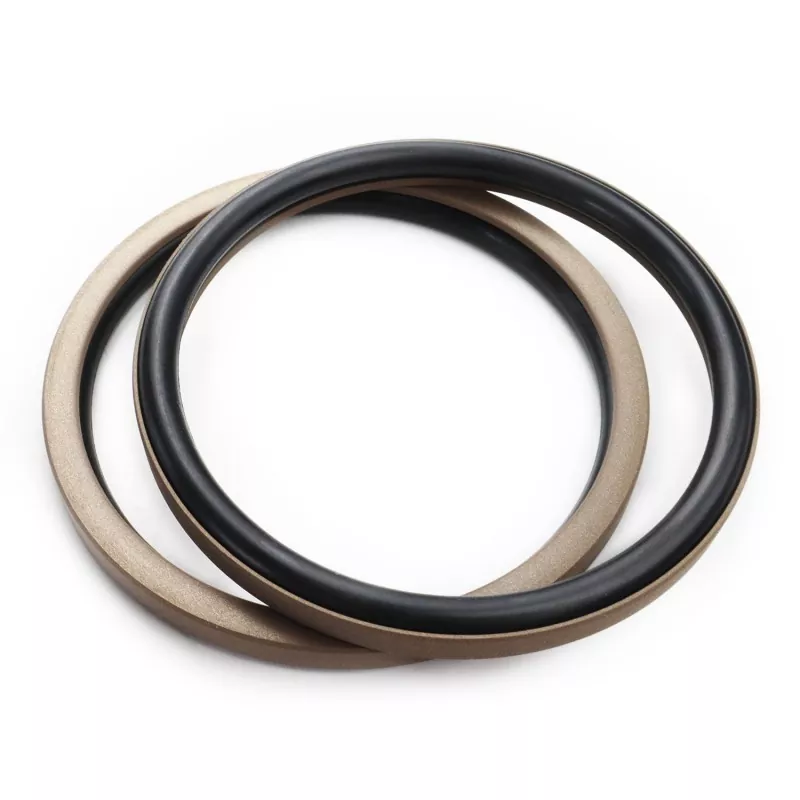

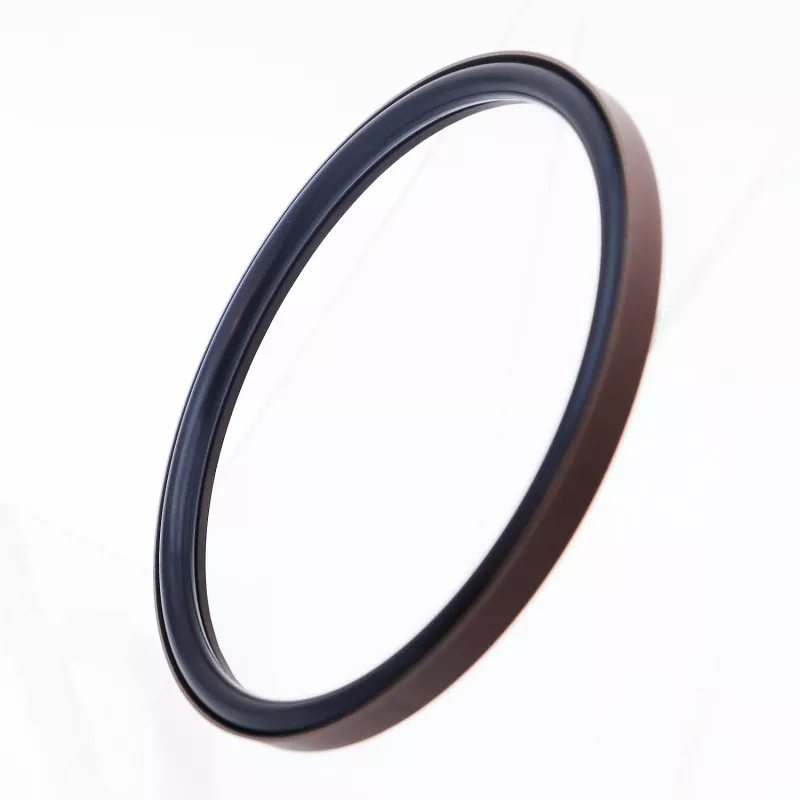

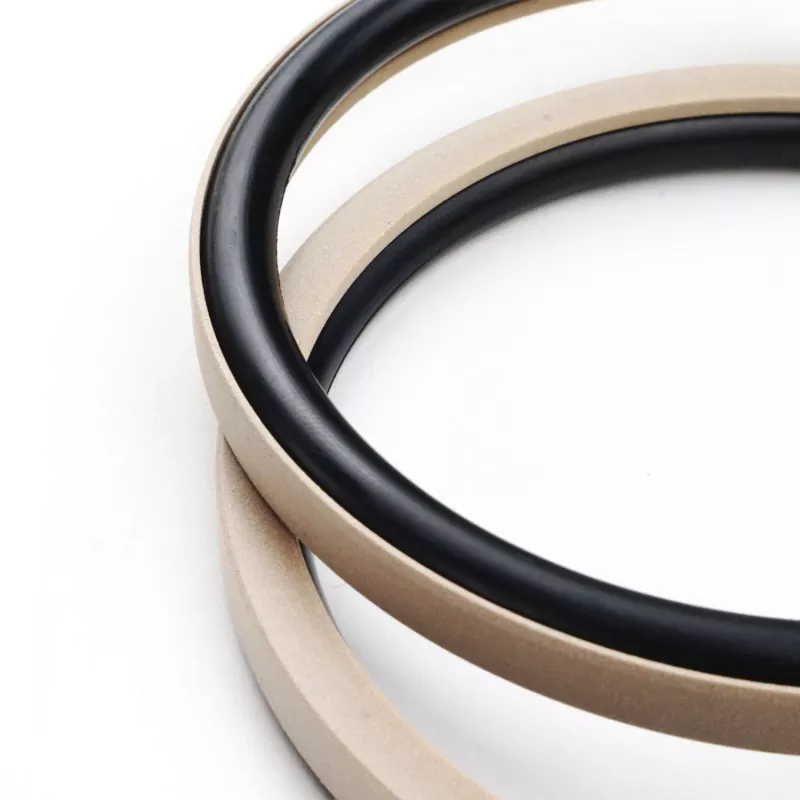

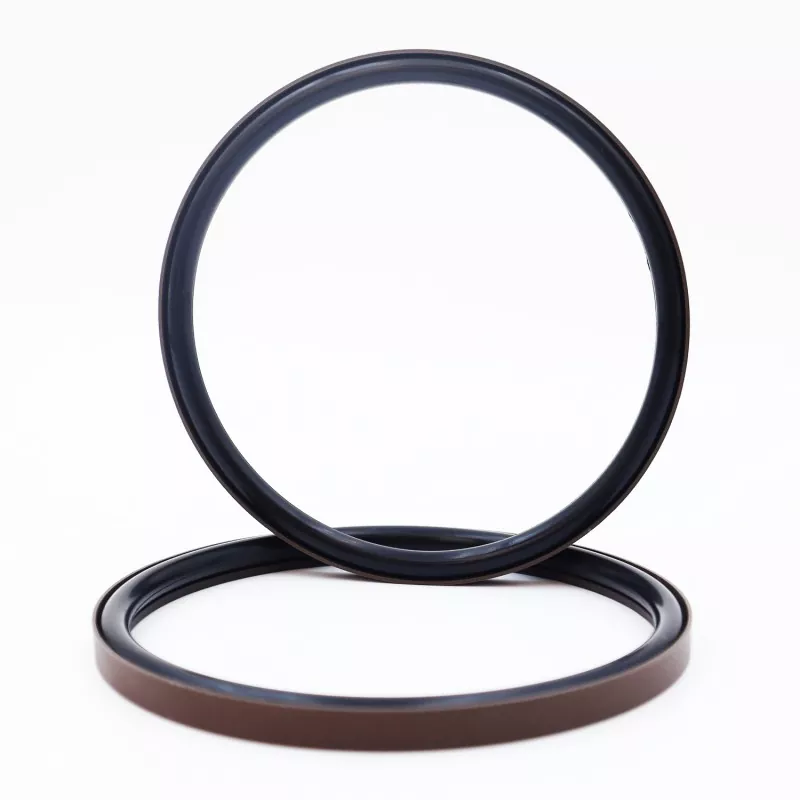

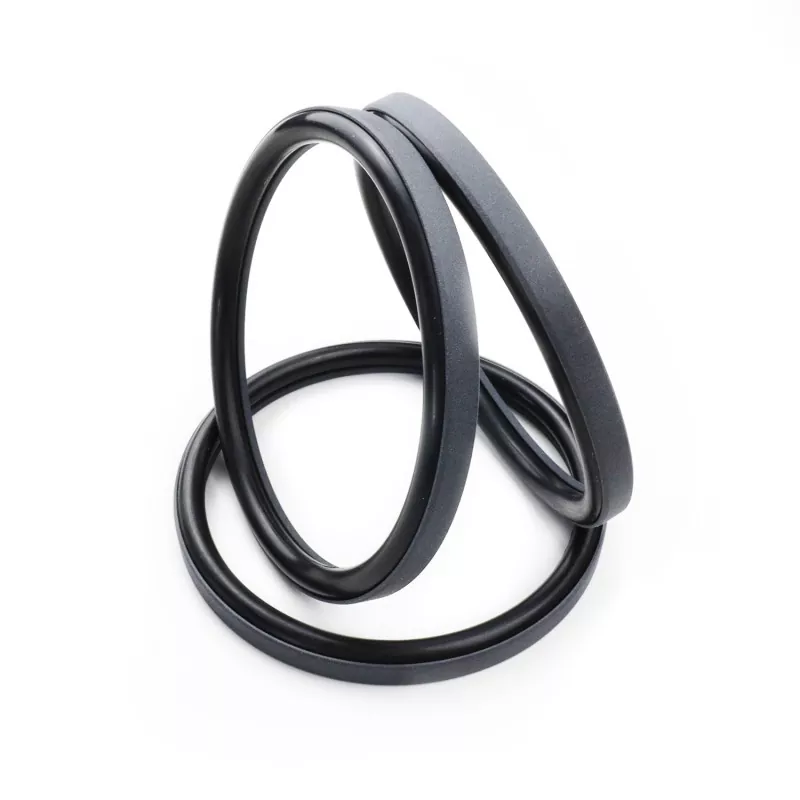

Комбіноване ущільнення під прямим кутом для поршня складається з прямокутного ущільнювального кільця з PTFE (або композитного PTFE) і гумового ущільнювального кільця; він призначений для ущільнення односторонньої дії в гідравлічних і пневматичних поршнево-поступальних системах. Він поділяється на серії RC51 і RC52 на основі відповідного ущільнювального кільця (відповідає стандарту GB1235). Ущільнювальне кільце під прямим кутом має конструкцію з тонкою кромкою, яка забезпечує відмінні можливості подальшої компенсації, що забезпечує чудову ефективність ущільнення.
Продукт має низький коефіцієнт тертя та мінімальне тертя відриву. Він забезпечує збалансоване динамічне та статичне тертя, працює плавно без «залипання» (ривків), підтримує умови змащування без масла та може похвалитися тривалим терміном служби.
Його компактна структура підходить для стандартних канавок і дозволяє легко встановлювати та обслуговувати, що робить його ідеальним вибором для ущільнення поршневих вузлів різних гідравлічних циліндрів.
1. Підходить як для гідравлічних, так і для пневматичних застосувань;
2. Чудова герметичність як у середовищах високого, так і низького тиску;
3. Низьке тертя, мінімальне тертя прориву, плавна робота, збалансоване динамічне та статичне тертя, відсутність ковзання;
4. Тривалий термін служби; підходить для безмасляних застосувань;
5. Компактний дизайн; простий в установці і обслуговуванні;
Граничні значення не повинні виникати одночасно.
|
Тиск (МПа) |
Температура (°C) |
Швидкість м/с |
ЗМІ |
|
≤70 |
-35 до +100 (з ущільнювальним кільцем NBR) |
≤6 |
Гідравлічні оливи на мінеральній основі, вогнестійкі рідини (HFA/HFB), гази тощо. |
|
-20 до +180 (з ущільнювальним кільцем FKM) |
1. Матеріали для супровідного ущільнювального кільця включають: R01 Нітрильний каучук (NBR), R02 Фтореластомер (FKM) тощо.
2. Матеріал ущільнювального кільця: стандартний матеріал PTFE3; інші доступні варіанти включають PTFE2, PTFE4 та інші високоякісні пластики.
Модель замовлення: RC51—80x70x7.6—PTFE3—R01
Модель - діаметр циліндра x діаметр канавки x ширина канавки | PTFE3: Модифікований код матеріалу PTFE | R01: Код матеріалу ущільнювального кільця
Доступні технічні характеристики в межах вказаних діапазонів.
|

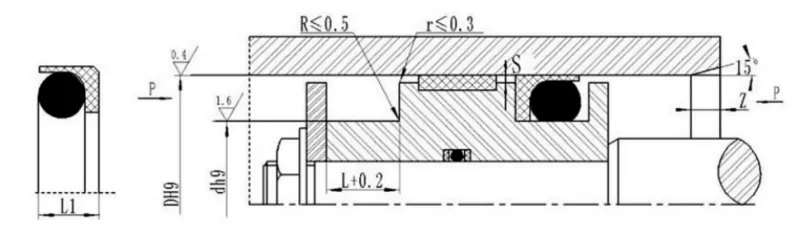

Стандартна модель DH9 RC51 |
Малонавантаження DH9 RC51-Q |
Надміцний DH9 RC51-Z |
Діаметр канавки d h9 |
Ширина канавки L+0,2 |
Висота ущільнення L1 |
Радіальний зазор Smax |
Фаска Змін |
Діаметр дроту ущільнювального кільця |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12,9~23,9 |
- |
Д-3,5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9~23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
Д-10,0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
Д-13,0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
Д-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
Д-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
Д-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Примітки:1. Серію легких навантажень легше встановлювати в закриті пази шириною більше 30 мм.
2. Будь ласка, проконсультуйтеся з компанією щодо встановлення в закритих пазах.
3. Для тиску, що перевищує 40 МПа, використовуйте допуск H8/f8 для площі основи ущільнення.
