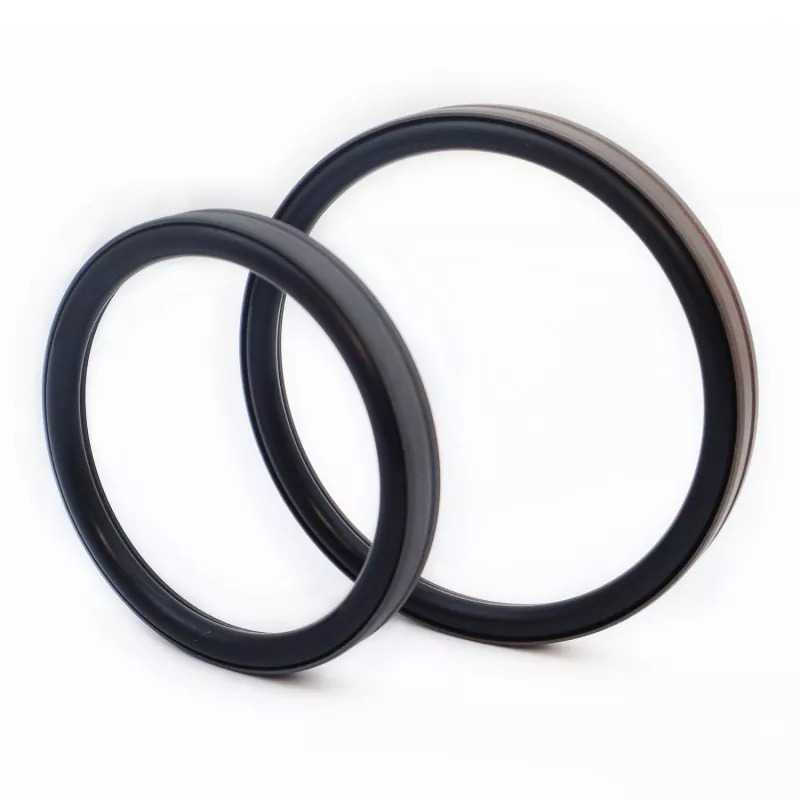

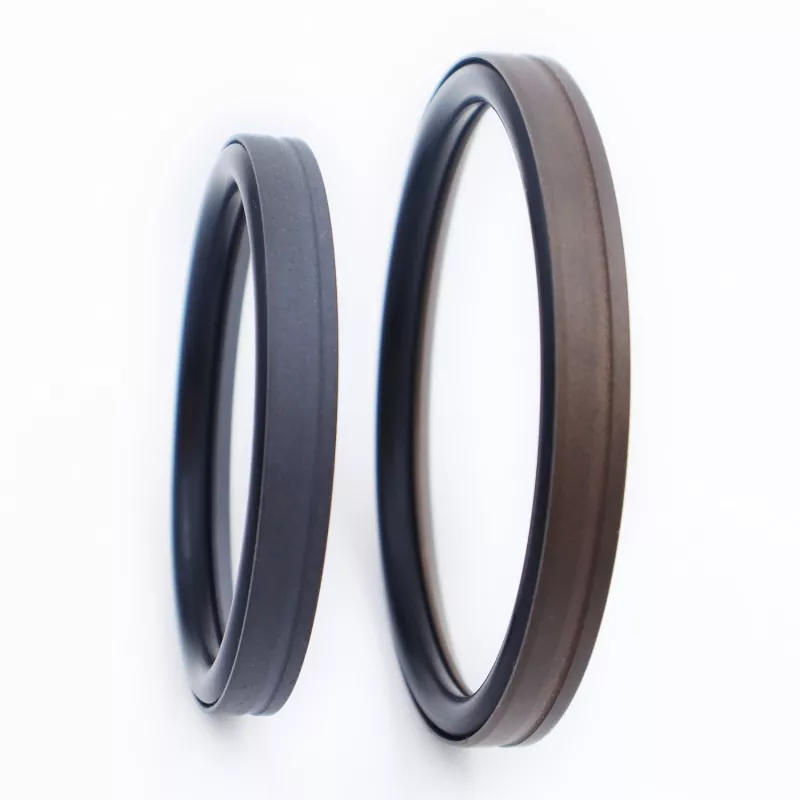

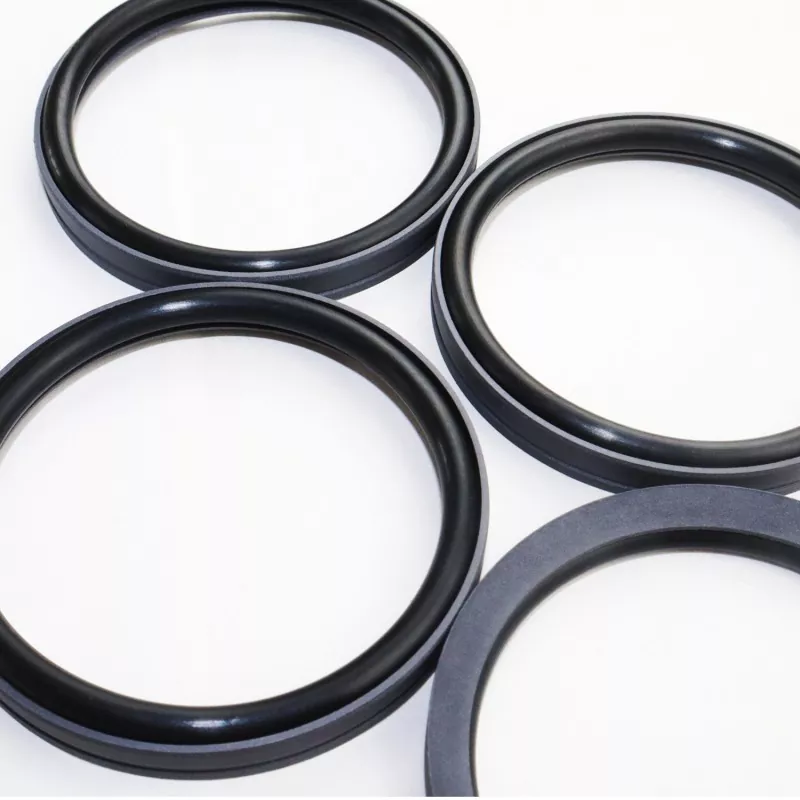

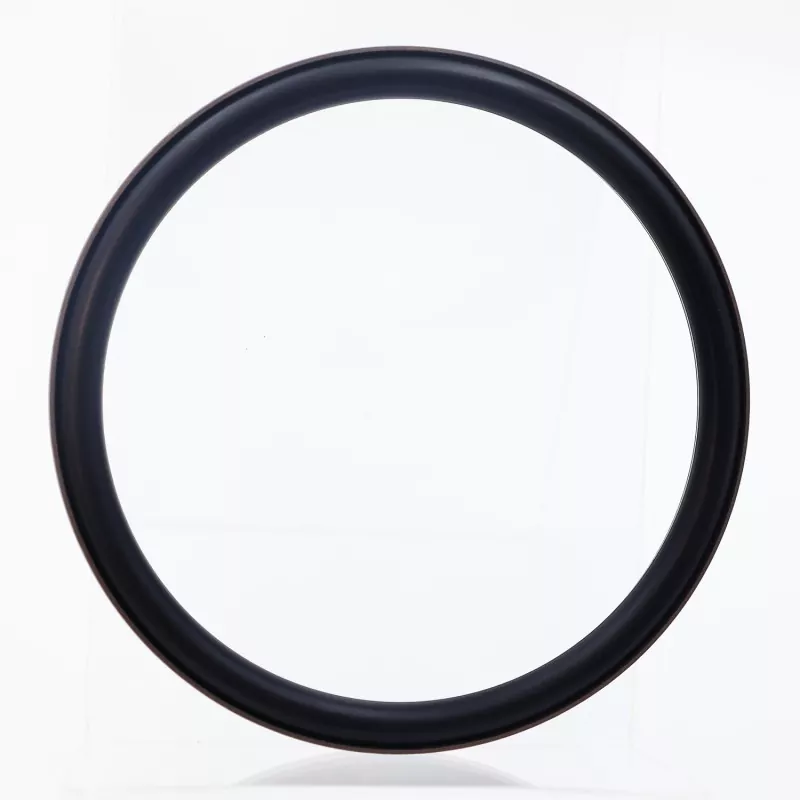

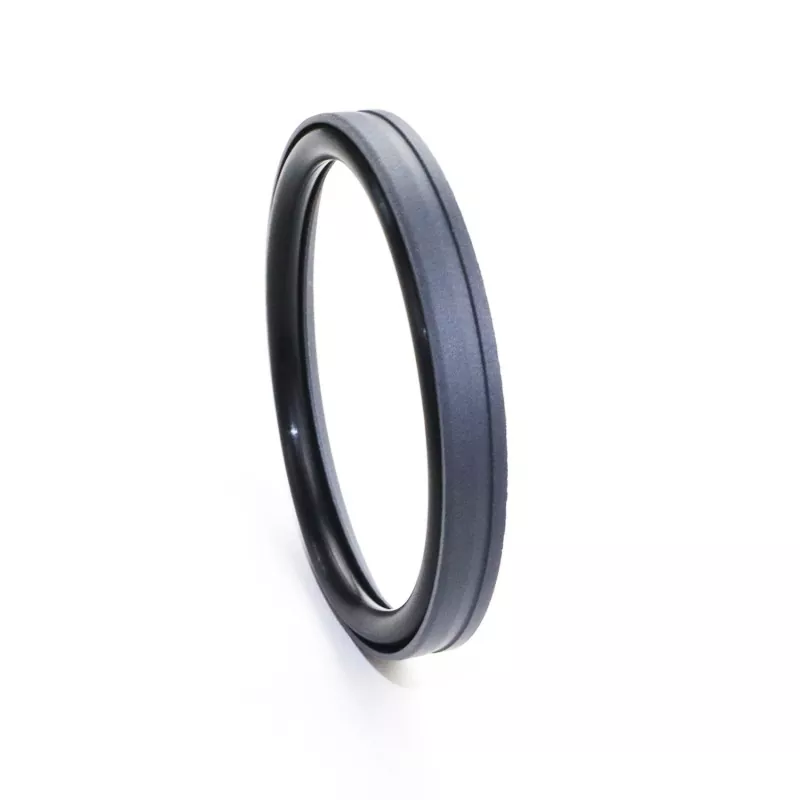

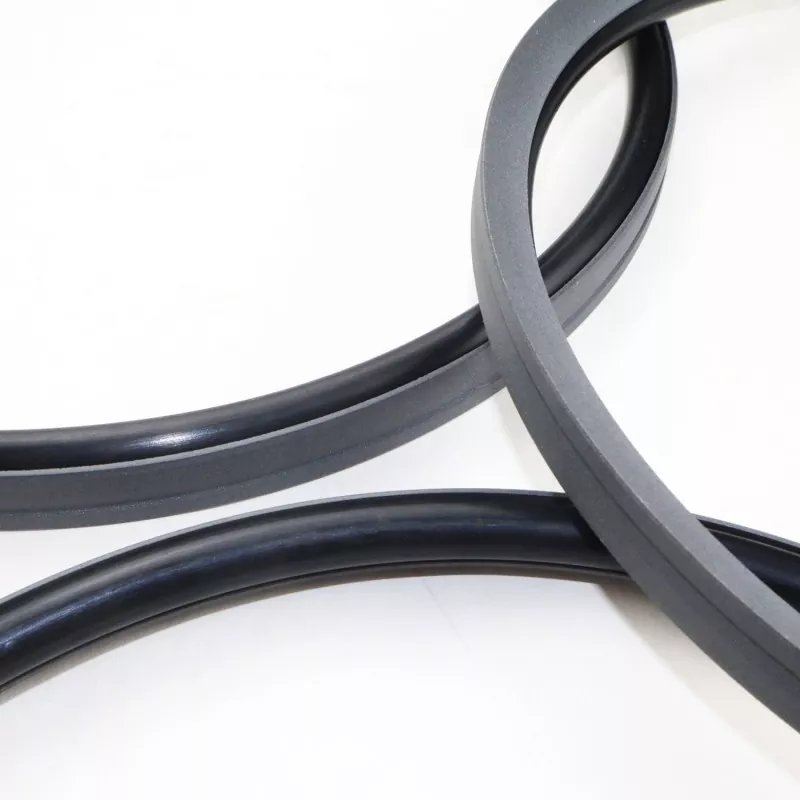

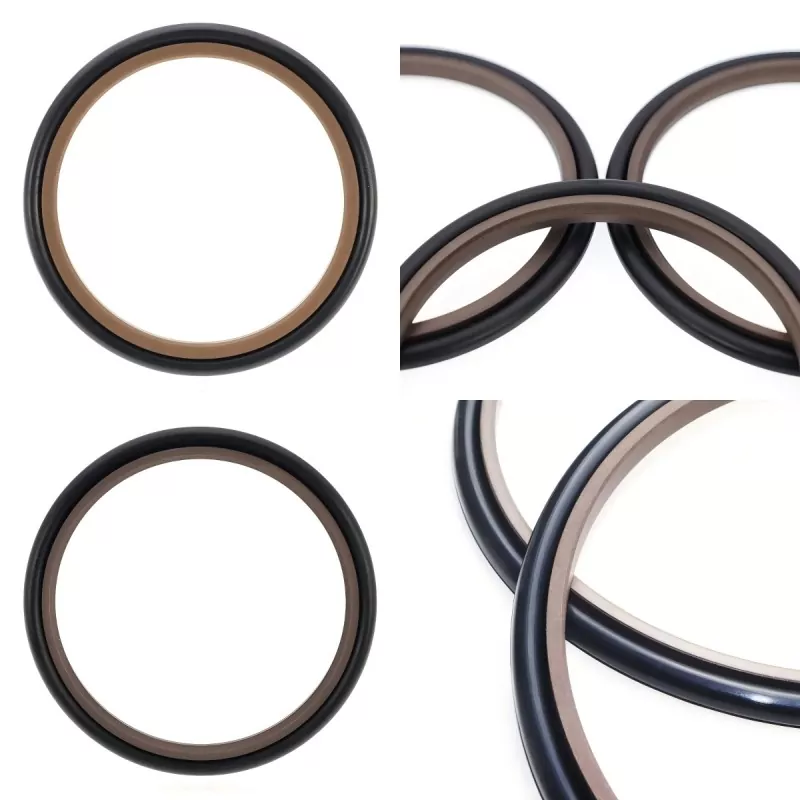

Комбіноване ущільнювальне ущільнювальне ущільнювальне кріплення складається з ущільнювального кільця у формі ніжки, виготовленого з PTFE (або композитного PTFE) та гумового ущільнювального кільця; він призначений для ущільнення односторонньої дії в гідравлічних і пневматичних поршнево-поступальних системах. Він поділяється на серії RC53 і RC54 на основі відповідного ущільнювального кільця (відповідає стандарту GB1235). Завдяки конструкції ущільнювального кільця з тонкою кромкою, воно забезпечує відмінну компенсацію подальшої дії та чудову ефективність ущільнення. Він добре працює як за умов високого, так і за низького тиску, працює без «залипання» (повзання), підтримує тривале безмасляне ущільнення та широко використовується для поршнів циліндрів високого тиску.
Клиноподібна канавка на ущільнювальній поверхні у формі ніжки покращує цілісність ущільнення та стійкість до забруднення, одночасно зменшуючи тертя. Конструкція також покращує здатність ущільнення витримувати тиск. Як правило, він не підходить для встановлення в закриті пази.
1. Підходить як для гідравлічних, так і для пневматичних застосувань;
2. Чудова герметичність як в умовах високого, так і низького тиску;
3. Низьке тертя, мінімальний опір відриву, плавний рух, однакове динамічне та статичне тертя, відсутність застряг;
4. Тривалий термін служби; підходить для безмасляних застосувань;
5. Підходить для ущільнення під високим і надвисоким тиском;
Граничні значення не повинні виникати одночасно.
|
Тиск (МПа) |
Температура (°C) |
Швидкість м/с |
ЗМІ |
|
≤100 |
-35 до +100 (з ущільнювальним кільцем NBR) |
≤6 |
Гідравлічні оливи на мінеральній основі, вогнестійкі рідини (HFA/HFB), гази тощо. |
|
-20 до +180 (з ущільнювальним кільцем FKM) |
1. Сумісні матеріали ущільнювального кільця включають: R01 нітрильний каучук (NBR), R02 фтореластомер (FKM) тощо.
2. Матеріал ущільнювального кільця: стандартний матеріал PTFE3; інші доступні матеріали включають PTFE2, PTFE4 та інші високоякісні пластики.
Модель замовлення: RC53-80x69,6x9,8-PTFE3-R01
Діаметр отвору х Діаметр канавки х Ширина канавки | PTFE3: Модифікований код матеріалу PTFE | R01: Код матеріалу ущільнювального кільця
Доступні будь-які розміри в діапазоні параметрів
|

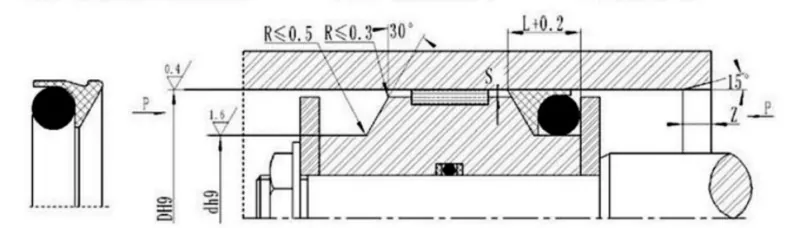

Діапазон діафрагми D H9 |
Діаметр канавки d h9 |
Ширина канавки L+0,2 |
Радіальний зазор Smax |
Фаска Змін |
Діаметр дроту ущільнювального кільця робити |
|
|
<40 МПа |
<60 МПа |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Сумісний з ущільнювальними кільцями GB1235; може бути поставлений будь-який розмір у межах зазначеного діапазону.
|
Діапазон діафрагми D H9 |
Діаметр канавки d h9 |
Ширина канавки L+0,2 |
Радіальний зазор Smax |
Фаска Змін |
Діаметр дроту ущільнювального кільця робити |
|
|
<40 МПа |
<60 МПа |
|||||
|
12~49 |
Д-7,0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
Д-11,0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
Д-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Примітка. Для тиску >60 МПа використовується допуск на посадку H8/8 в області основи ущільнення, а зазор Smax ущільнення при надвисокому тиску становить <0,05.
