Шевронна печатка

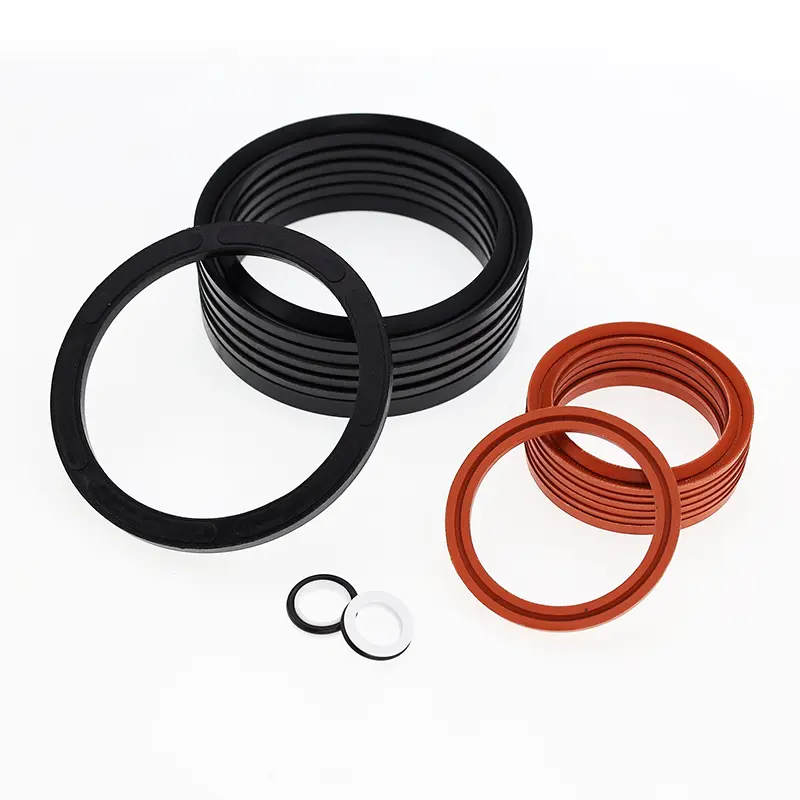

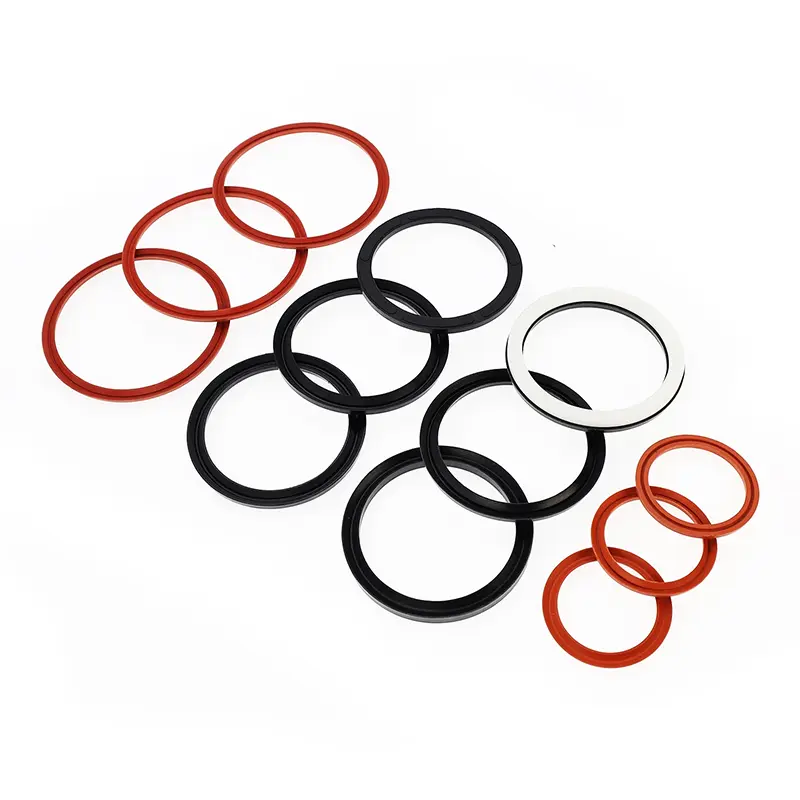

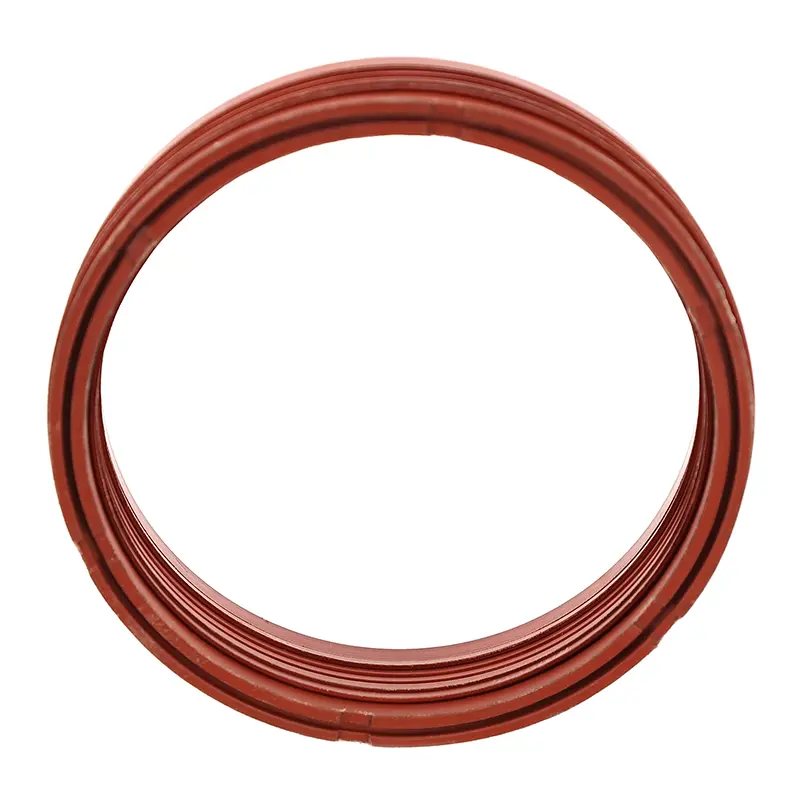

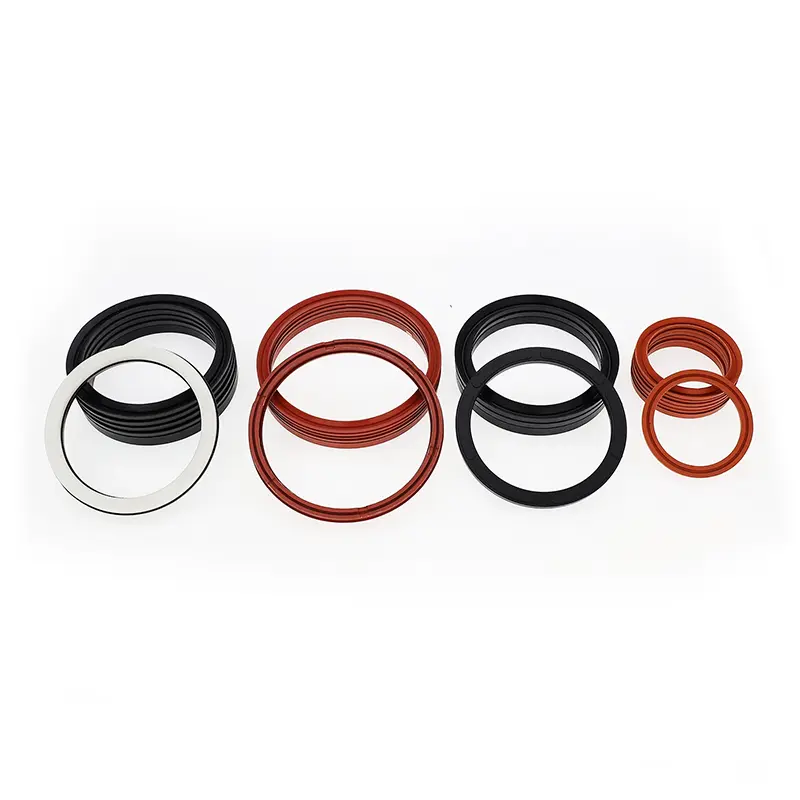

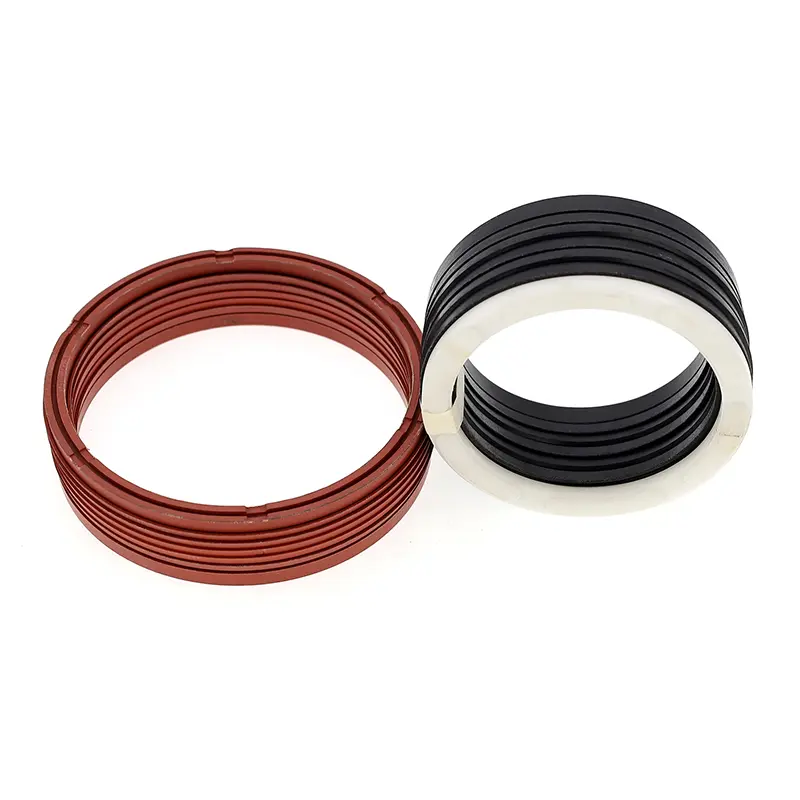

V-подібне комбіноване ущільнення для поршневих штоків складається з набору (щонайменше трьох) V-подібних ущільнювальних кілець, компресійного кільця та опорного кільця. Він підходить для односпрямованого ущільнення під тиском у поршнево-поступальних гідравлічних системах. Під час встановлення необхідно застосовувати мастило, сумісне з ущільнювальним матеріалом. Не можна встановлювати в монолітний (закритий) паз.

особливості:

1. Доступний широкий асортимент матеріалів, що дозволяє оптимально підлаштувати для різних застосувань.

2. Підходить для використання в суворих умовах експлуатації, адаптується практично до всіх середовищ і вимогливих умов.

3. Довгий термін служби, підходить для безмасляних мастильних ущільнень (з відповідним вибором матеріалу).

4. Регульована продуктивність ущільнення та тертя можуть бути досягнуті шляхом регулювання прокладки, а осьовий розмір можна відрегулювати додаванням або видаленням V-подібних ущільнювальних кілець.

5. Ефективний навіть при поганій якості ущільнювальної поверхні.

Застосовні умови експлуатації (крайні значення не повинні з’являтися одночасно)

Матеріали

1. Матеріали притискного кільця: PTFE, тканина з нітрил-бутадієнового каучуку (NBR), тканина з фторкаучуку та бутадієнового каучуку, нейлон, поліоксиметилен

2. Матеріали V-кільця: PTFE, тканина з нітрил-бутадієнового каучуку (NBR), фторкаучук, фторкаучук-бутадієнова гумова тканина, поліуретан

3. Матеріали опорного кільця: нітрил-бутадієнова гумова тканина, фторкаучукова бутадієнова гумова тканина, нейлон, поліоксиметилен, PTFE

Приклад замовлення

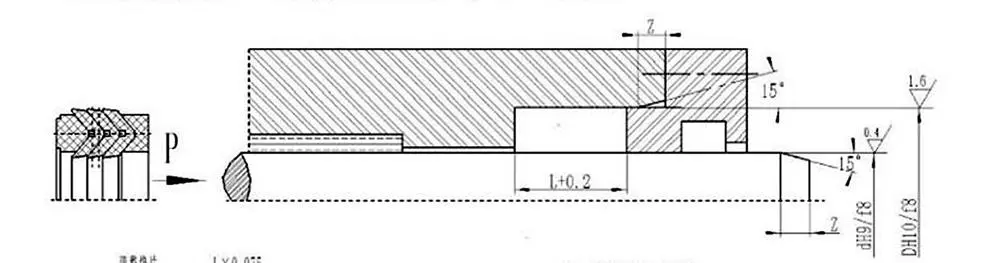

Правила монтажу фаски

V-подібні ущільнення можна регулювати в осьовому розмірі шляхом регулювання прокладки для досягнення оптимального ущільнення та тертя. Початковий знос після тривалої експлуатації можна подовжити шляхом регулювання осьового розміру. Рекомендована конструкція для регульованого осьового розміру порожнини ущільнювача становить 1,025 л з діапазоном регулювання 7,5 % л.
