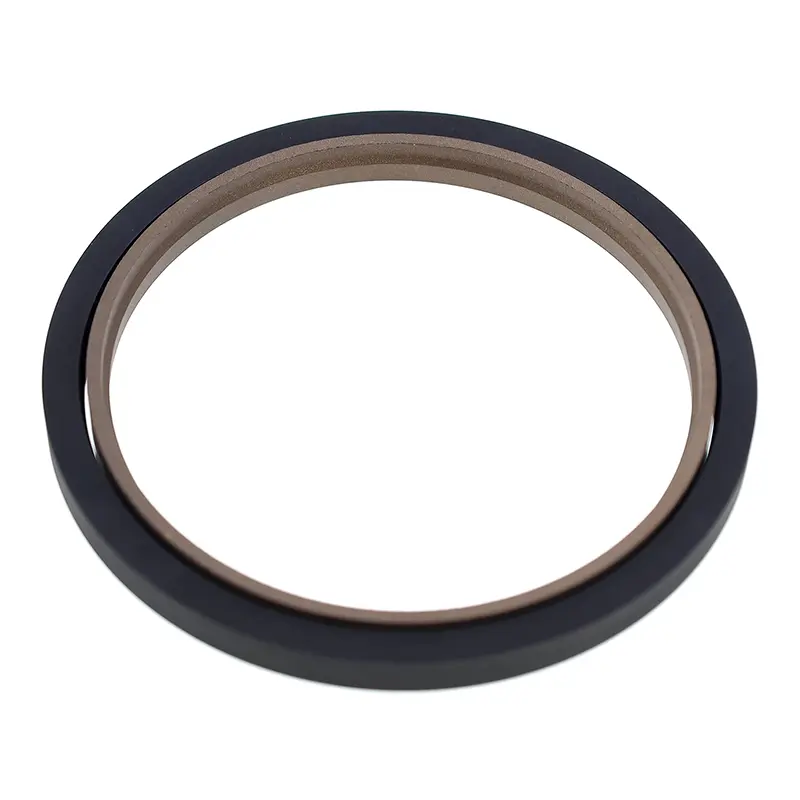

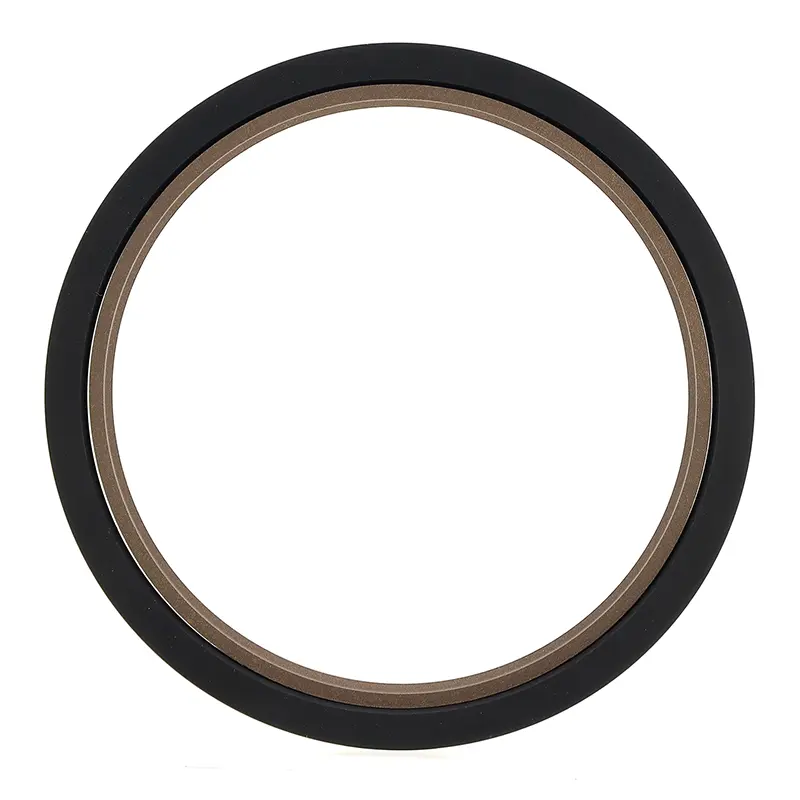

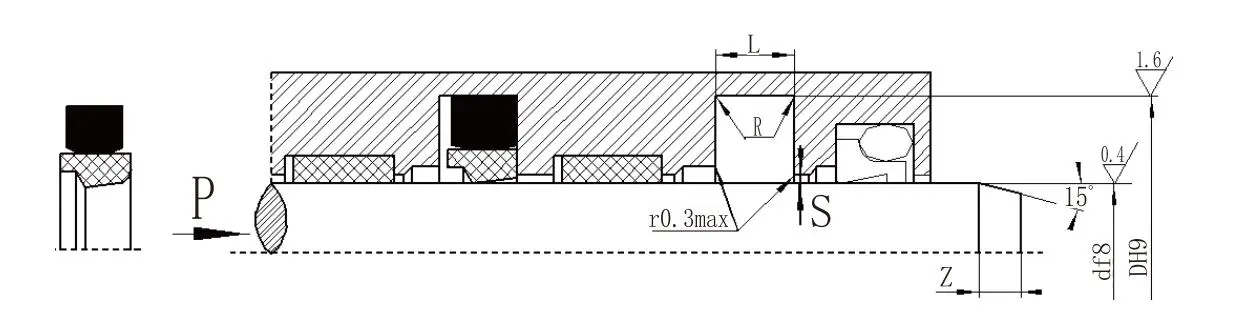

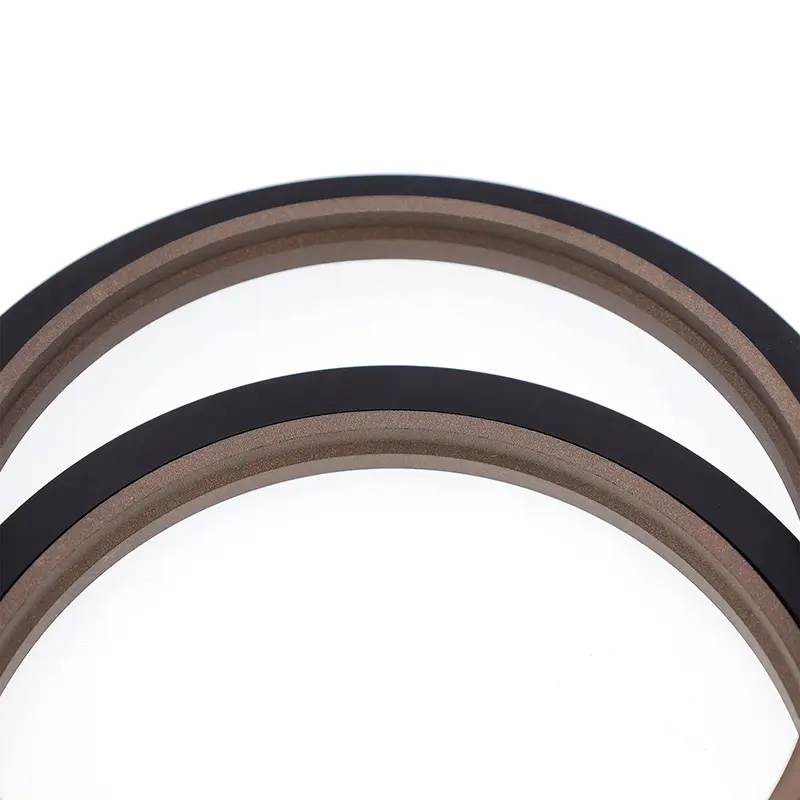

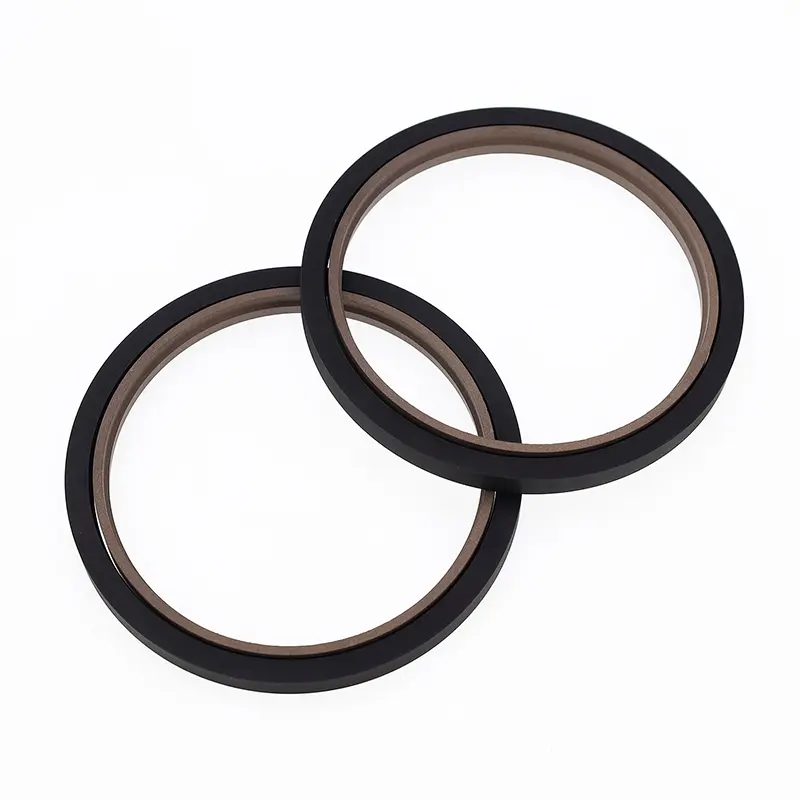

Посилені ступінчасті ущільнювачі поршневого штока (Step Seals) складаються зі ступінчастого ущільнювального кільця, наповненого PTFE, і прямокутного гумового кільця. Вони підходять для односпрямованого ущільнення під тиском у поршнево-поступальних гідравлічних системах. Прямокутне кільце створює радіальну силу і компенсує знос ущільнювального кільця. Зазвичай вони використовуються в поєднанні з направляючим кільцем. Розрізні (відкриті) канавки слід використовувати для стрижнів діаметром менше 30 мм. Вони зазвичай використовуються у важкому гідравлічному обладнанні.
особливості:
1. Низьке тертя, низький пусковий опір, плавний рух, рівне динамічне та статичне тертя та відсутність повзучості;
2. Стабільність високого тиску під тиском і суворих умовах;
3. Довгий термін служби, підходить для безмасляних ущільнень;
4. Підходить для герметизації середовищ з низькою в'язкістю, таких як вода.
Застосовні умови експлуатації (крайні значення не повинні з’являтися одночасно)
|
Тиск МПа |
Температура ℃ |
Швидкість м/с |
Середній |
|
≤60 |
-35~+100 (відповідає ущільнювальному кільцю NBR) |
≤6 |
Гідравлічне масло на мінеральній основі, вогнезахисна рідина (HFA/HFB), вода тощо. |
|
-20~+200 (відповідне ущільнювальне кільце FKM) |
Вибір матеріалу
1. Доступні матеріали прямокутного кільця: R01 нітрильний каучук (NBR), R02 фторкаучук (FKM) тощо.
2. Матеріали ущільнювальних кілець: PTFE2, PTFE3, PTFE4, PU тощо (див. опис матеріалу).
Приклад замовлення
Модель замовлення: RC12 - 40 x 55 x 7,5 мм - PTFE3 - Модель RO1 - Діаметр стрижня x Діаметр канавки x Ширина канавки; PTFE3 - модифікований код матеріалу PTFE; R01 - Код матеріалу прямокутного кільця
