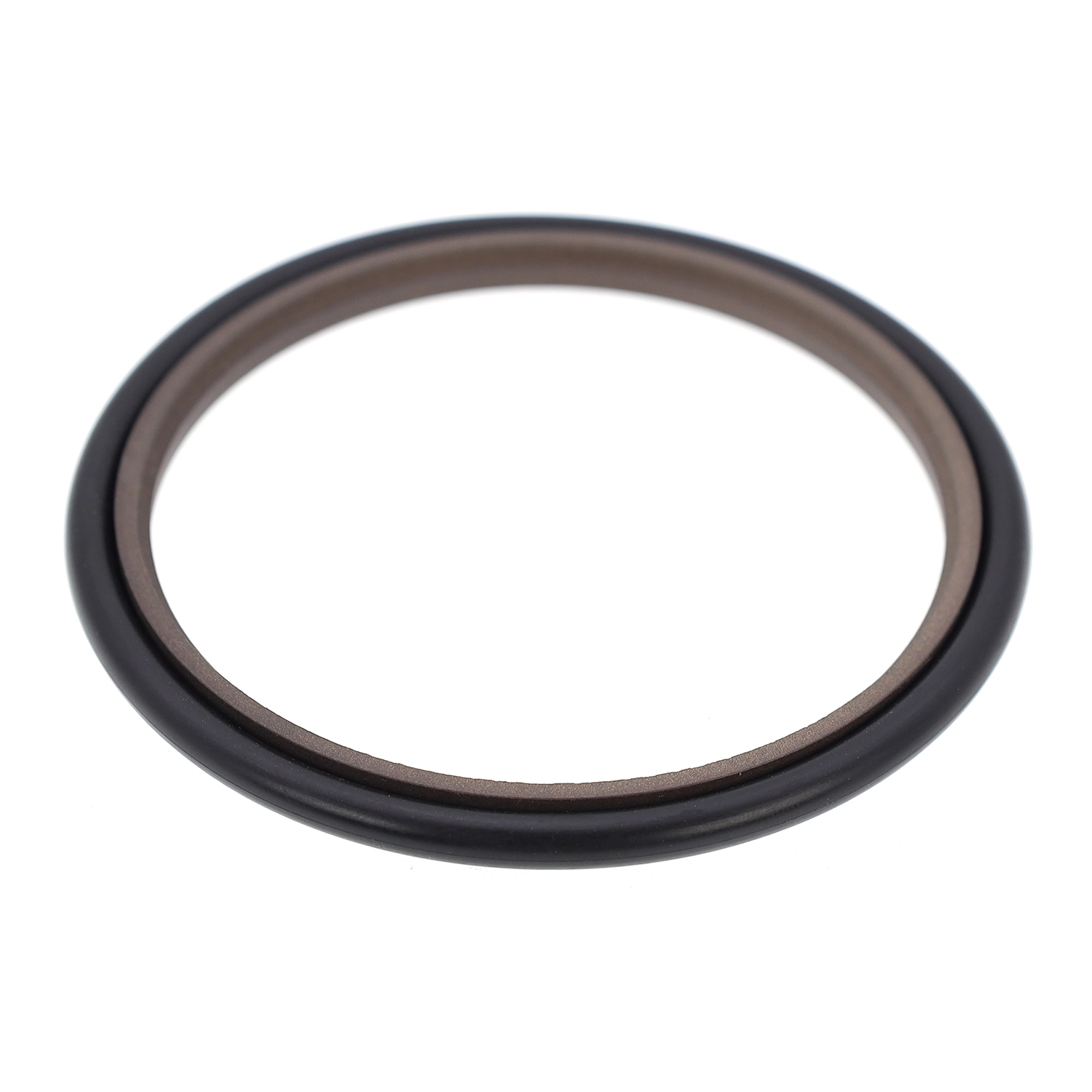

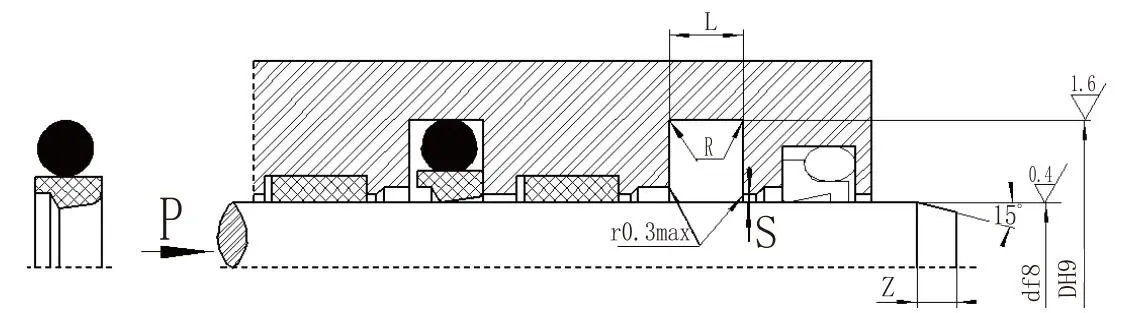

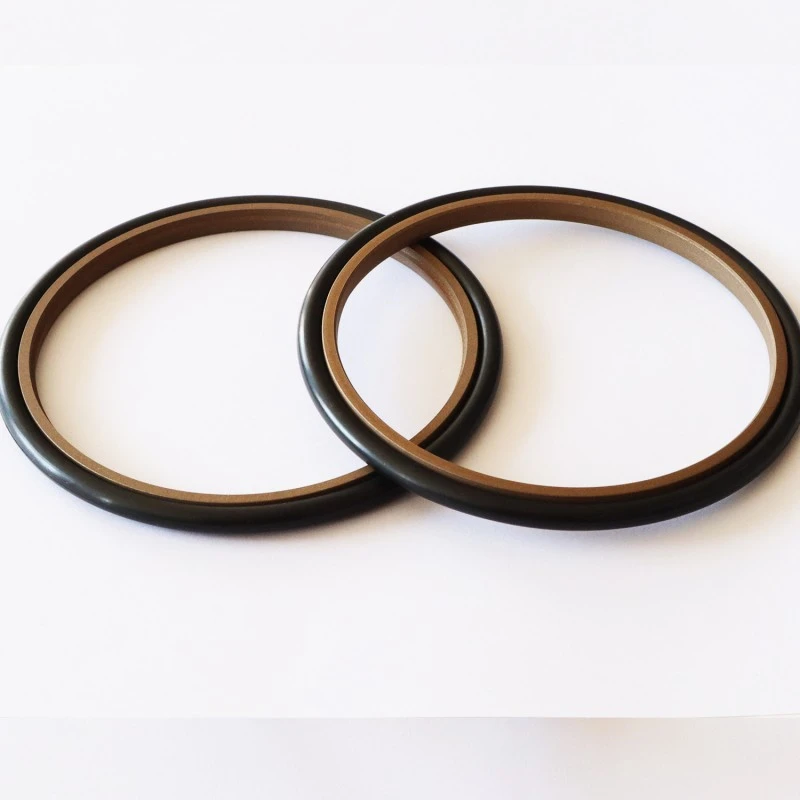

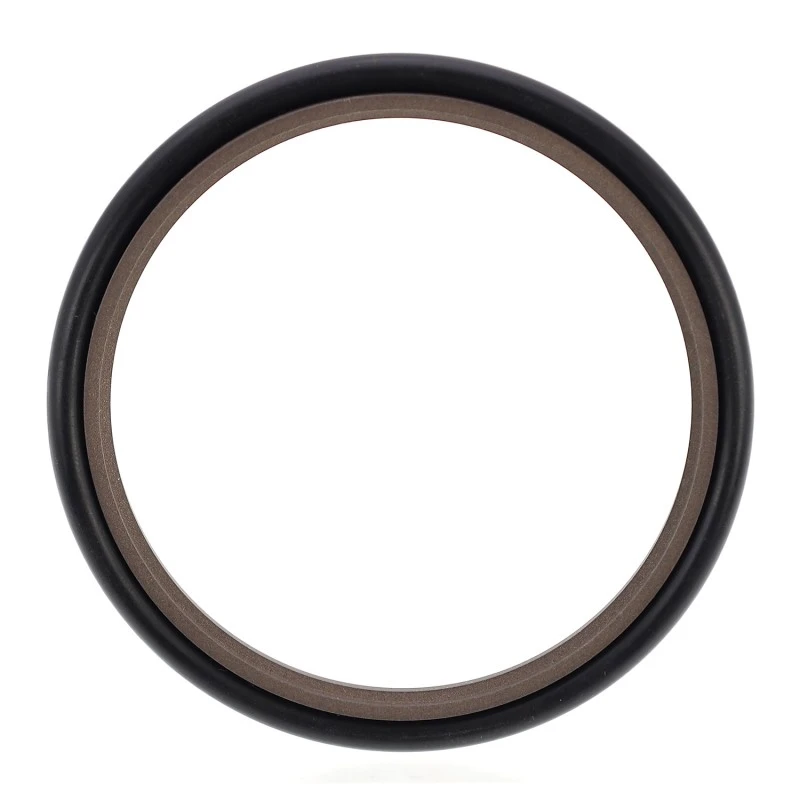

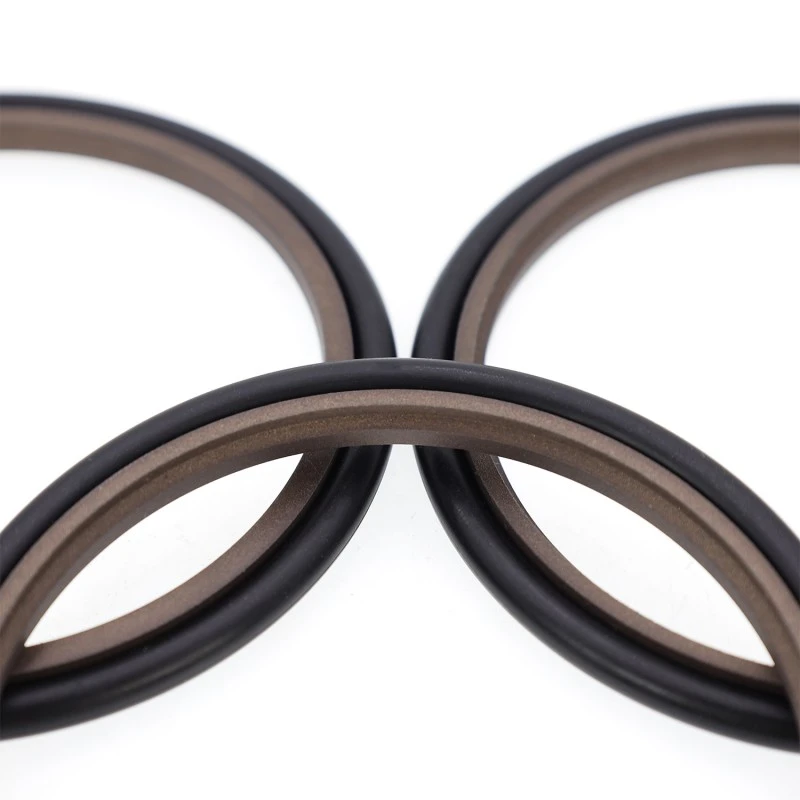

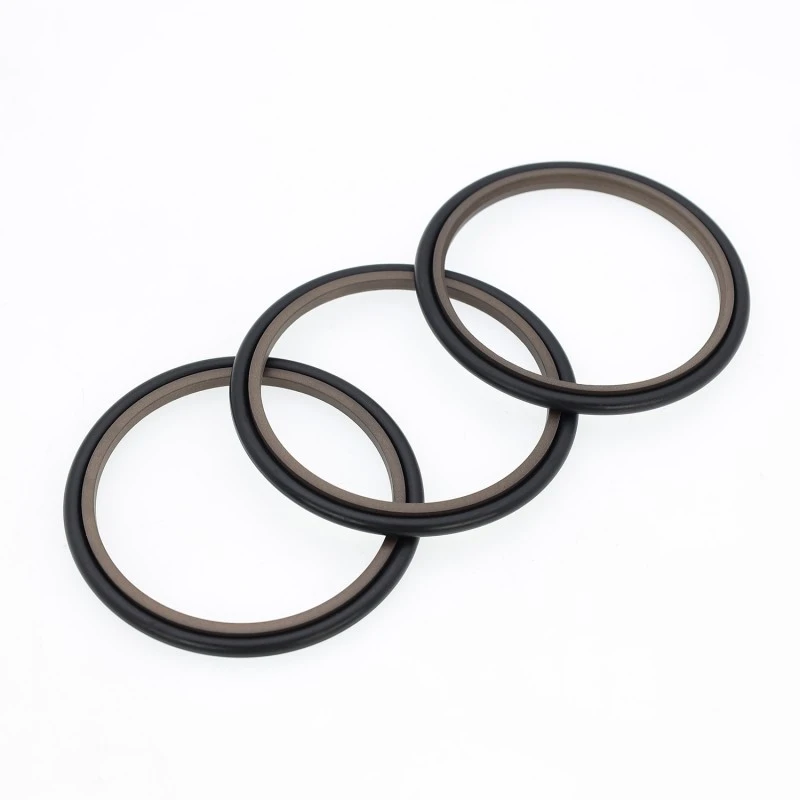

Ступінчасте ущільнення складається зі ступінчастого ущільнювального кільця, наповненого PTFE, і ущільнювального кільця, що підходить для односпрямованого ущільнення під тиском у поршнево-поступальних гідравлічних системах. Ущільнювальне кільце створює радіальну силу і компенсує знос ущільнювального кільця. Зазвичай він використовується в поєднанні з направляючим кільцем. Для стрижнів діаметром менше 30 мм слід використовувати конструкцію з розділеними (відкритими) пазами.
особливості:
1. Низьке тертя, низький пусковий опір, плавний рух, рівне динамічне та статичне тертя та відсутність повзучості;
2. Стабільність високого тиску під тиском і суворих умовах;
3. Довгий термін служби, підходить для безмасляних мастильних ущільнень;
4. Підходить для герметизації середовищ з низькою в'язкістю, таких як вода;
Застосовні умови експлуатації (крайні значення не повинні з’являтися одночасно)
|
Тиск МПа |
Температура ℃ |
Швидкість м/с |
Середній |
|
≤60 |
-35~+100 (відповідає ущільнювальному кільцю NBR) |
≤6 |
Гідравлічне масло на мінеральній основі, вогнезахисна рідина (HFA/HFB), вода тощо. |
|
-20~+200 (відповідне ущільнювальне кільце FKM) |
Вибір матеріалу
1. Доступні матеріали ущільнювального кільця: R01 Нітрил-бутадієновий каучук (NBR), RO2 Фторкаучук (FKM) тощо.
2. Матеріали ущільнювальних кілець: PTFE2, PTFE3, PTFE4, PU тощо.
Приклад замовлення
Модель замовлення: RC11-40x55.1x6.3-PTFE3-R01
Модель замовлення: RC11-B-40x55.1x6.3-PTFE3-RO2 Модель: Діаметр стержня x Діаметр канавки x Ширина канавки PTFE3 (модифікований PTFE) Код матеріалу: R01, R02 - Код матеріалу ущільнювального кільця
