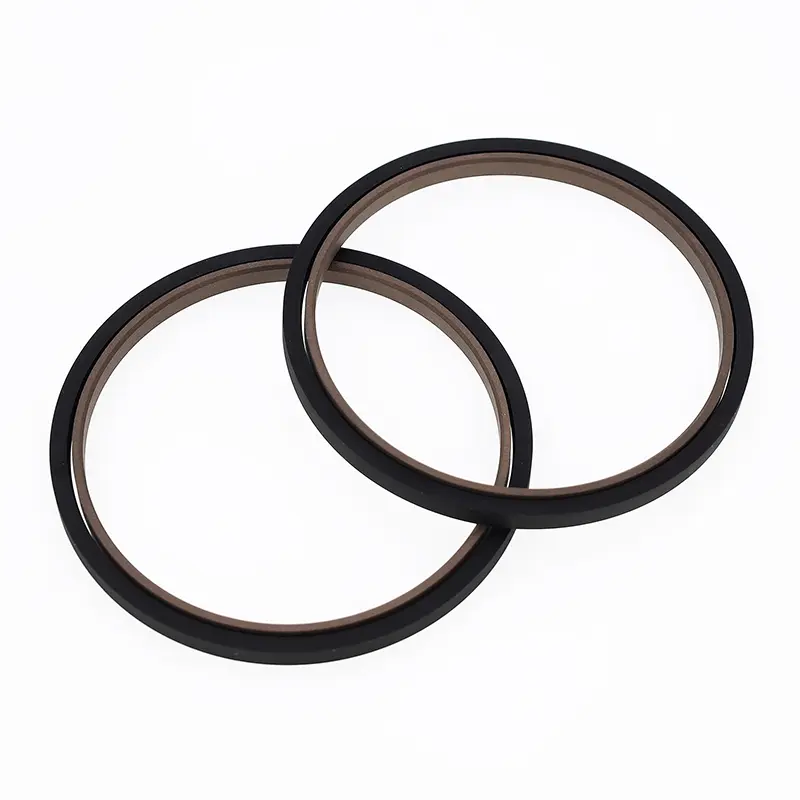

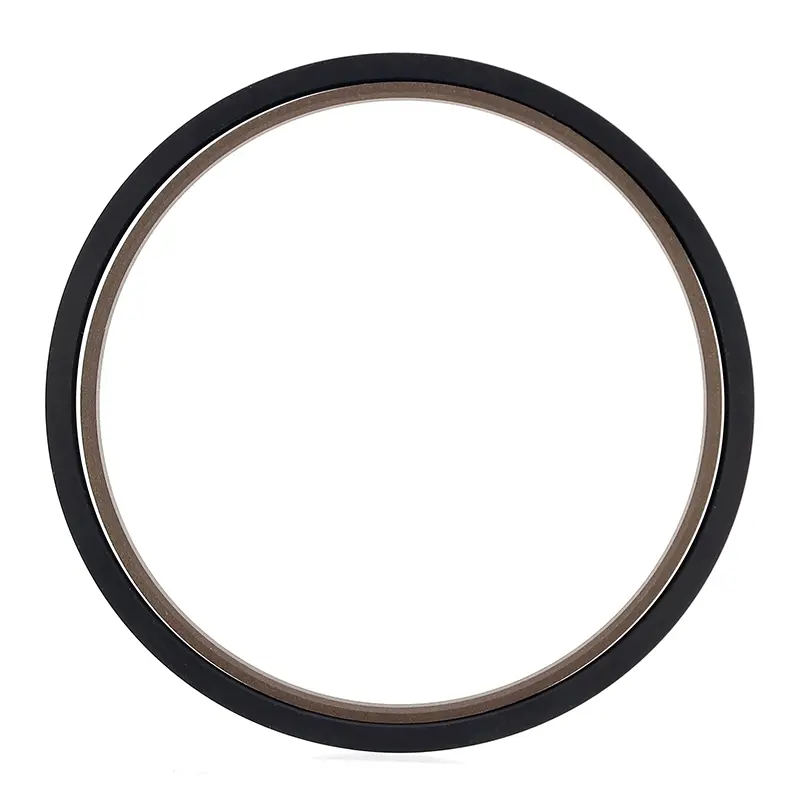

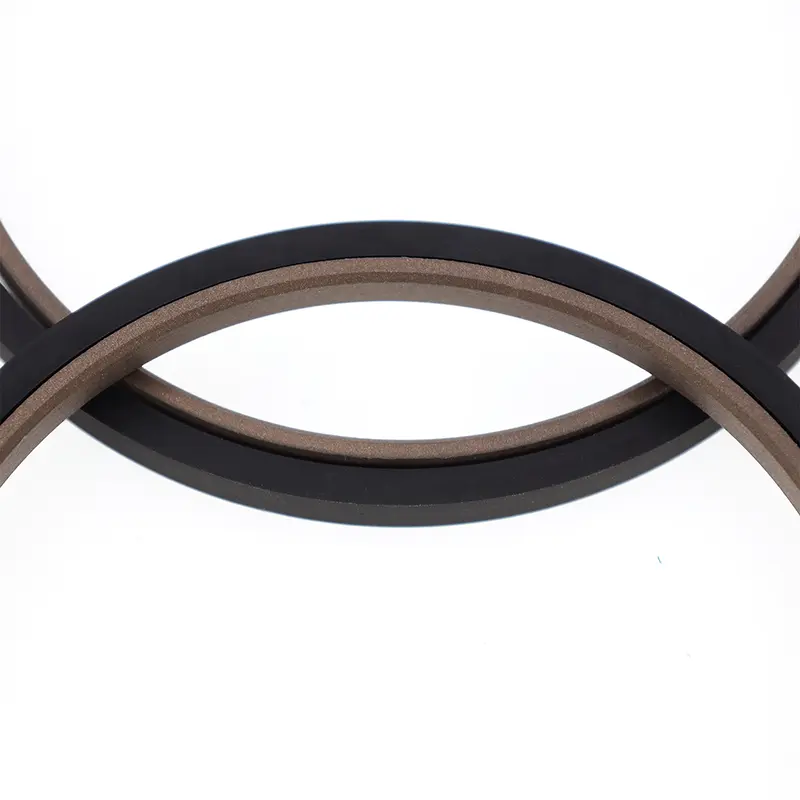

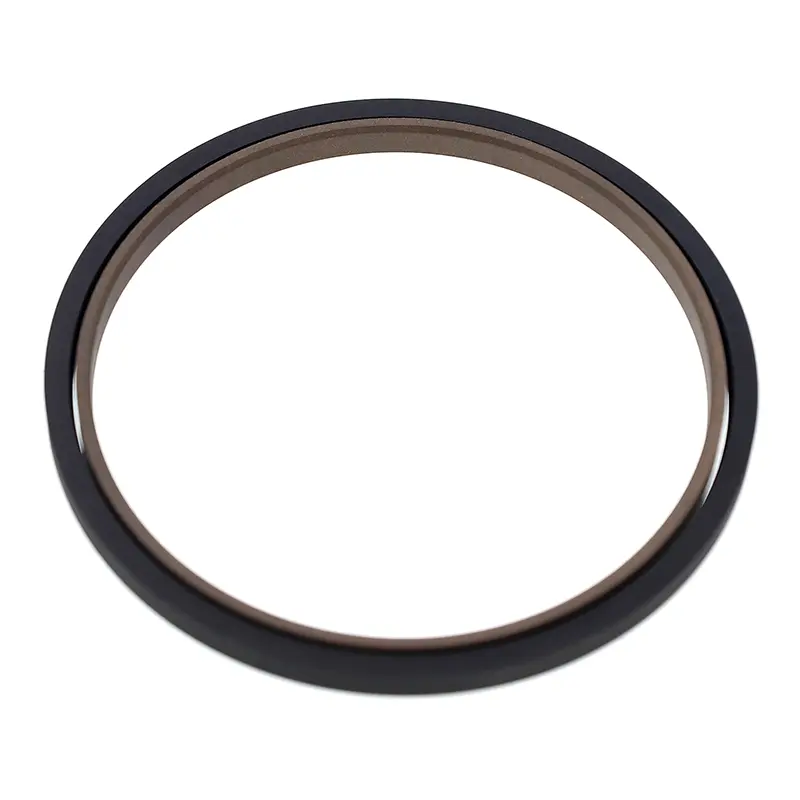

Прямокутне комбіноване ущільнення для поршневих штоків складається з прямокутного ущільнювального кільця, наповненого PTFE, і прямокутного гумового кільця. Він підходить для двостороннього ущільнення під тиском у поршнево-поступальних гідравлічних і пневматичних системах. Прямокутне кільце створює радіальну силу і компенсує знос ущільнювального кільця. Для стрижнів діаметром менше 30 мм слід використовувати конструкцію з розділеними (відкритими) пазами.
особливості:
1. Низьке тертя, низький пусковий опір, плавний рух, рівне динамічне та статичне тертя та відсутність повзучості;
2. Ущільнення подвійного призначення для гідравлічних і пневматичних застосувань, підходить для двонаправленого ущільнення під тиском;
3. Довгий термін служби, придатний для безмасляного змащування;
4. Компактний дизайн для легкої установки та обслуговування.
Застосовні умови експлуатації (крайні значення не повинні з’являтися одночасно)
|
Тиск МПа |
Температура ℃ |
Швидкість м/с |
Середній |
Екструзійний зазор Sмакс |
|
≤40 |
-35~+100 (відповідне прямокутне кільце NBR) |
≤4 |
Гідравлічне масло на мінеральній основі, вогнезахисна рідина (HFA/HFB), вода, газ тощо. |
0,4 (<25 МПа) |
|
-20~+200 (відповідне прямокутне кільце FKM) |
0,2 (<40 МПа) |
Вибір матеріалу
1. Доступні прямокутні матеріали: нітрильний каучук R01 (NBR), фторкаучук RO2 (FKM) тощо.
2. Матеріали ущільнювального кільця: PTFE2, PTFE3, PTFE4 (див. опис матеріалу).
Приклад замовлення

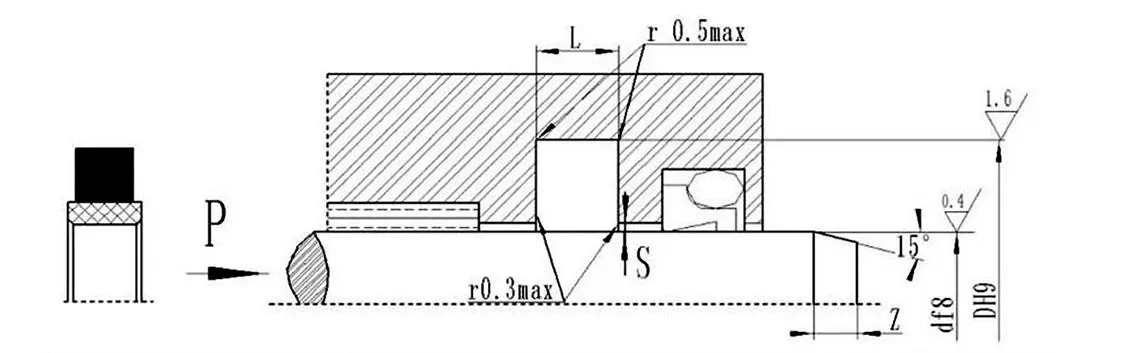

Модель замовлення SPN-d*DL-PTFE3-R01: Діаметр стержня*Диаметр дна канавки*Ширина канавки
Модель SPN PTFE3 - Модифікований PTFE Код матеріалу R01 - Код матеріалу прямокутного кільця
