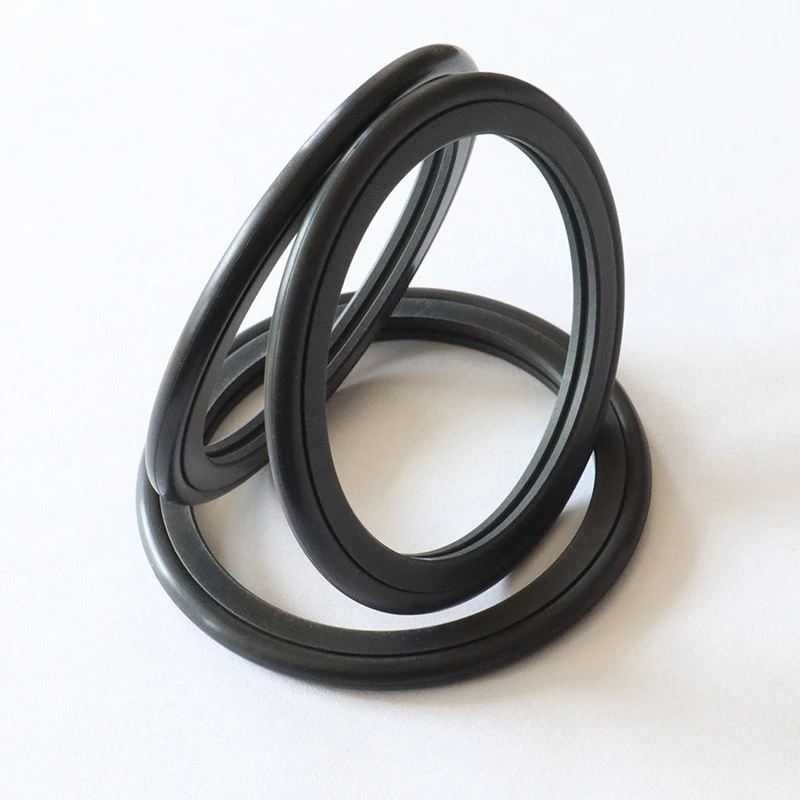

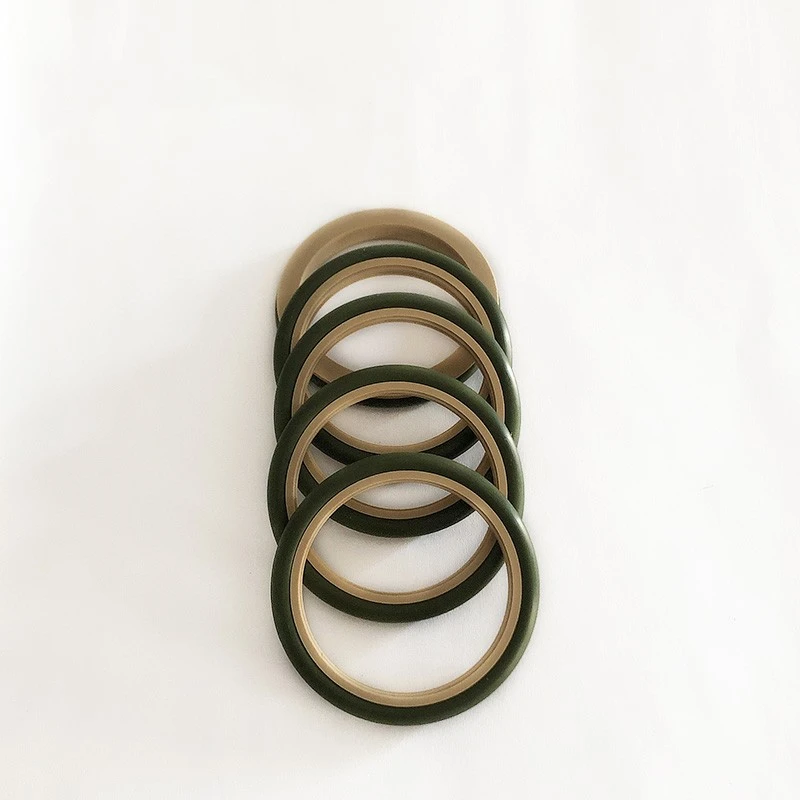

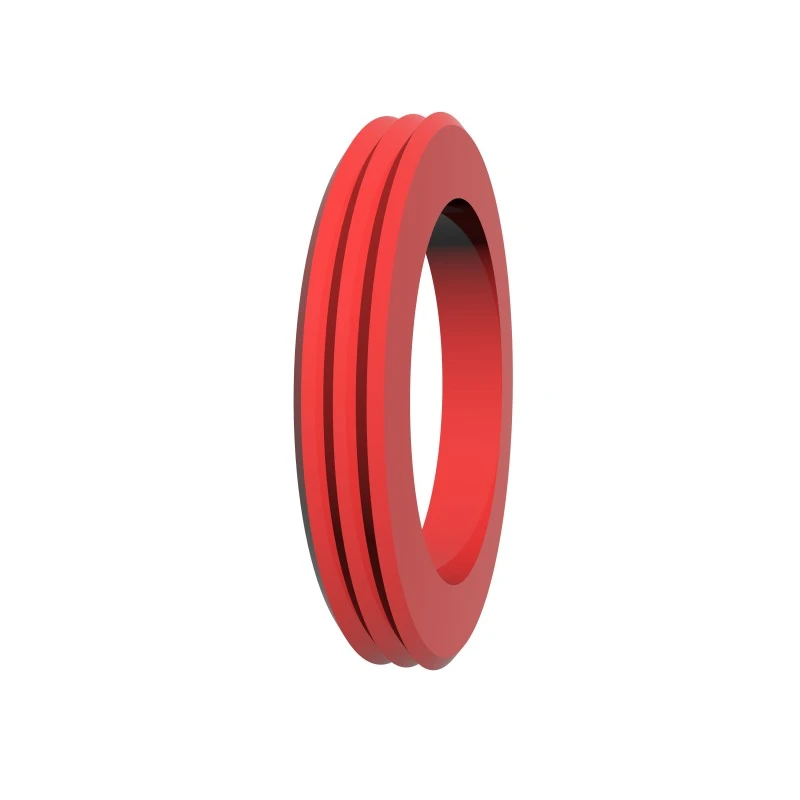

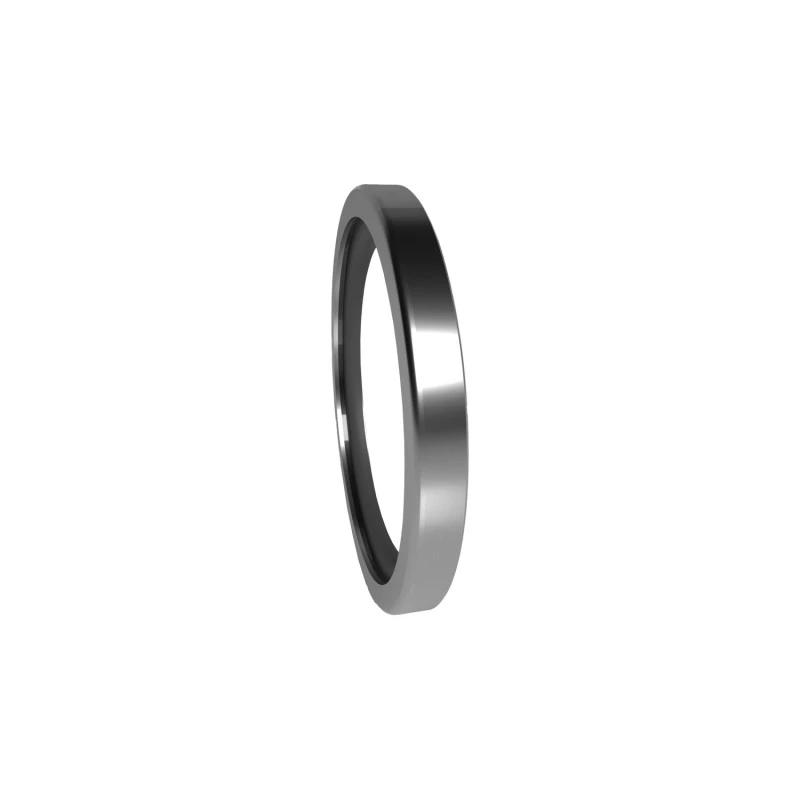

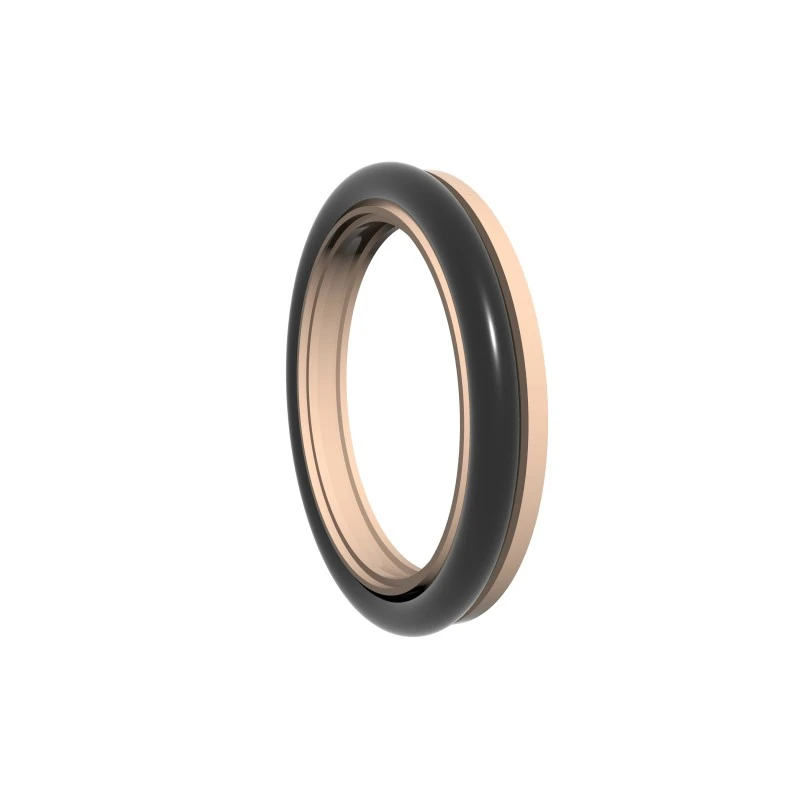

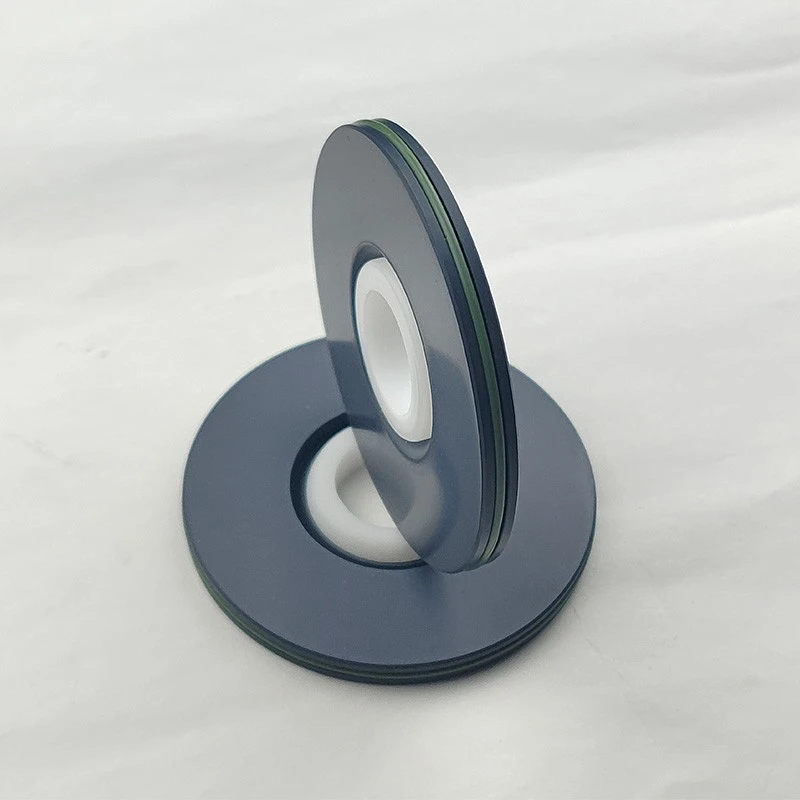

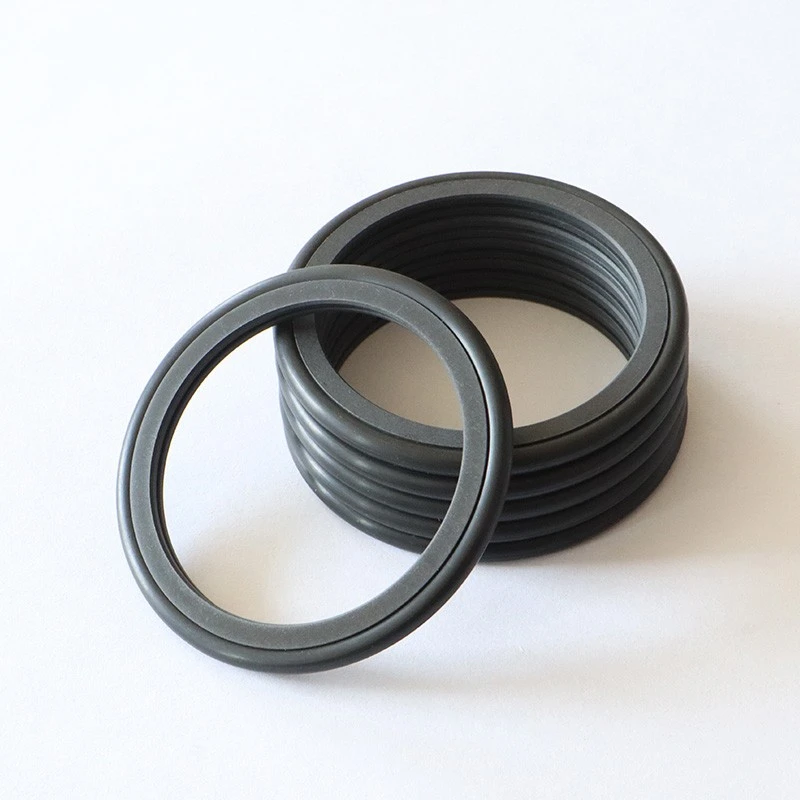

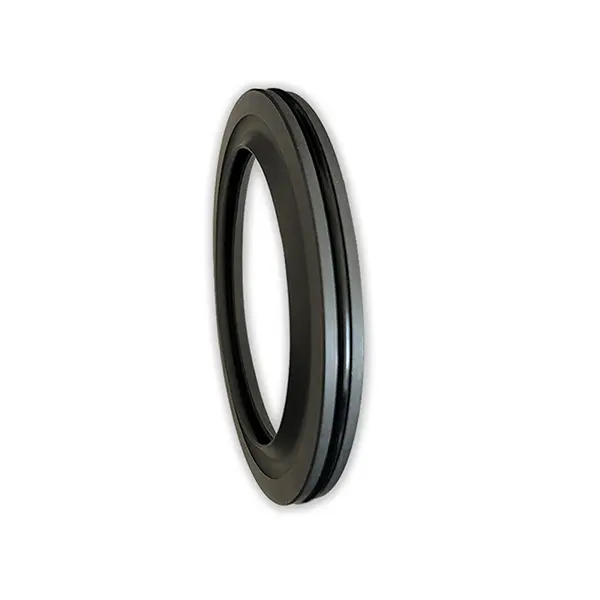

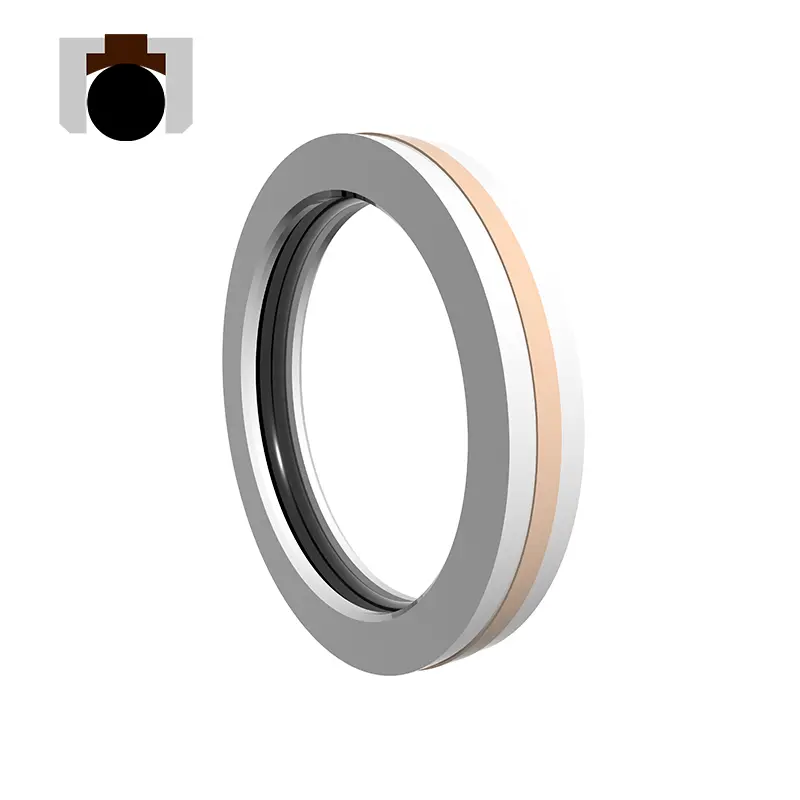

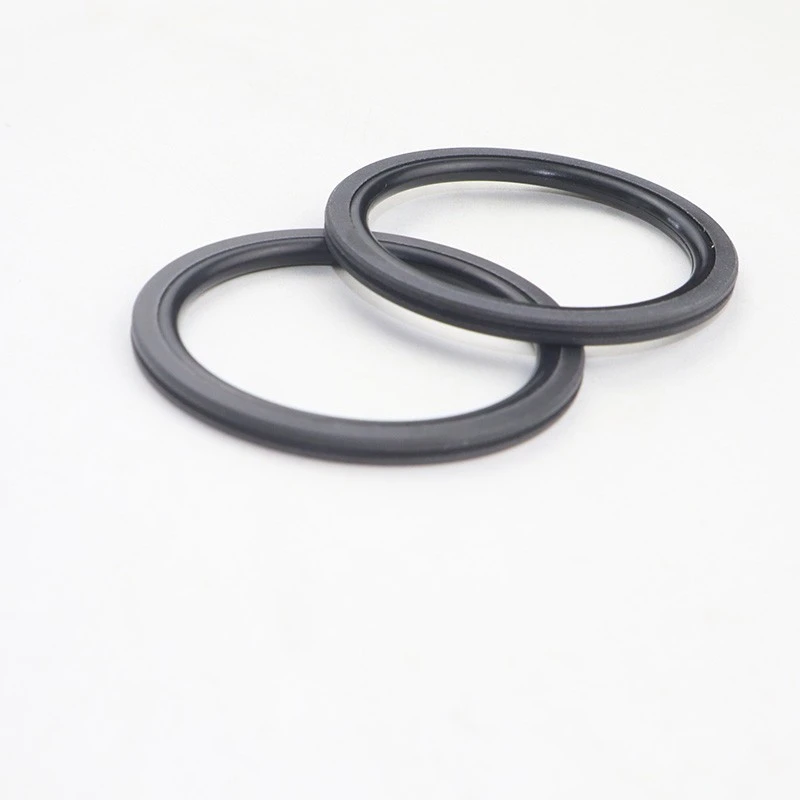

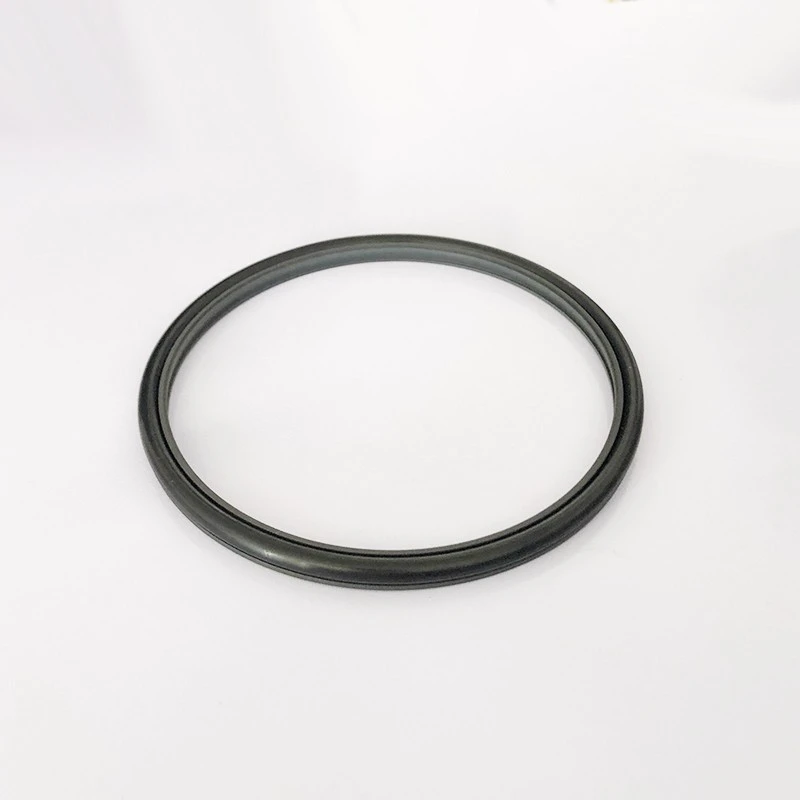

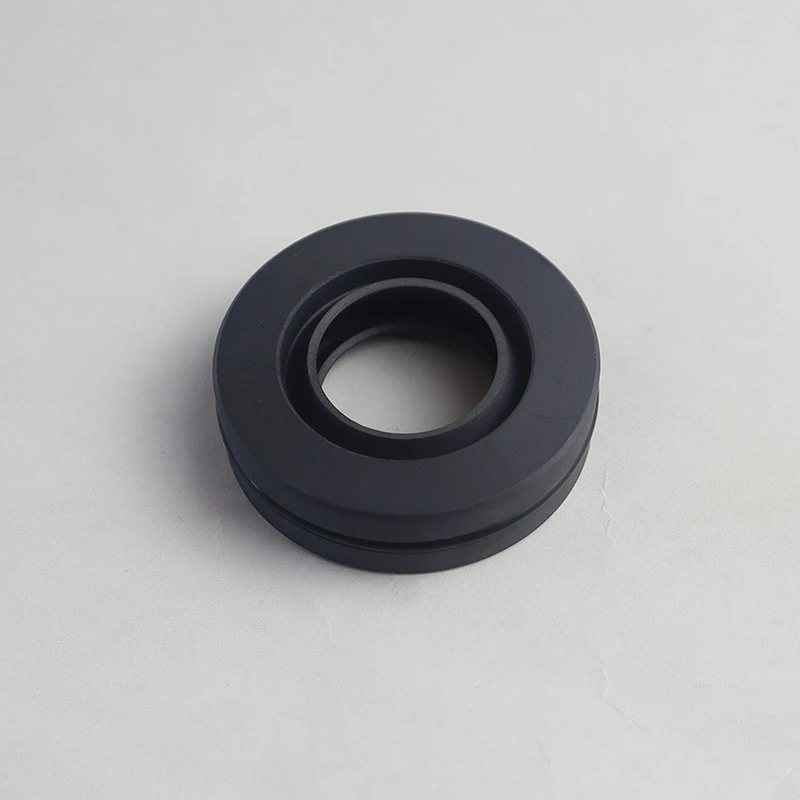

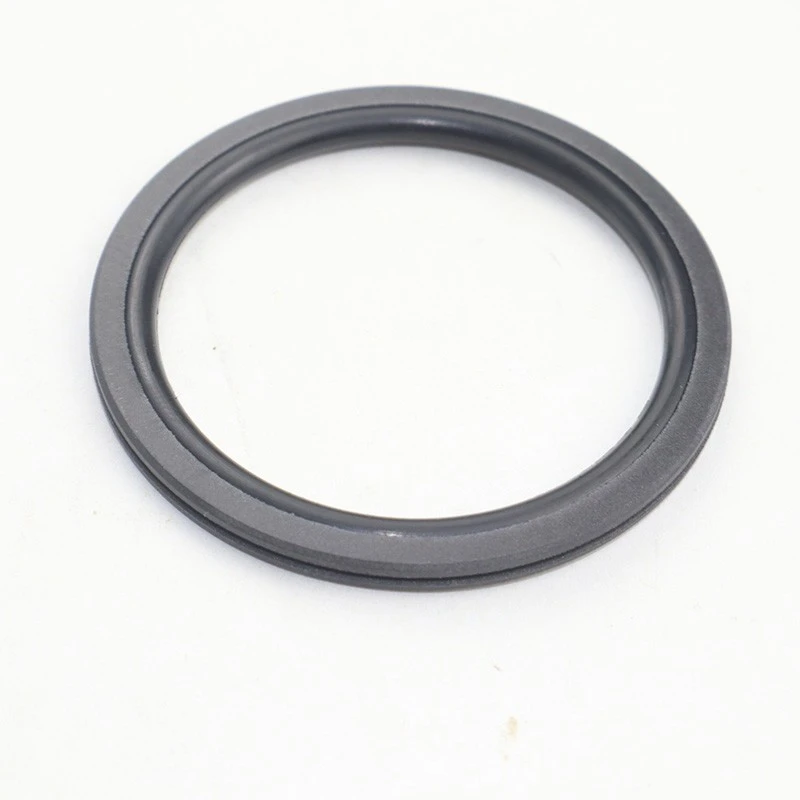

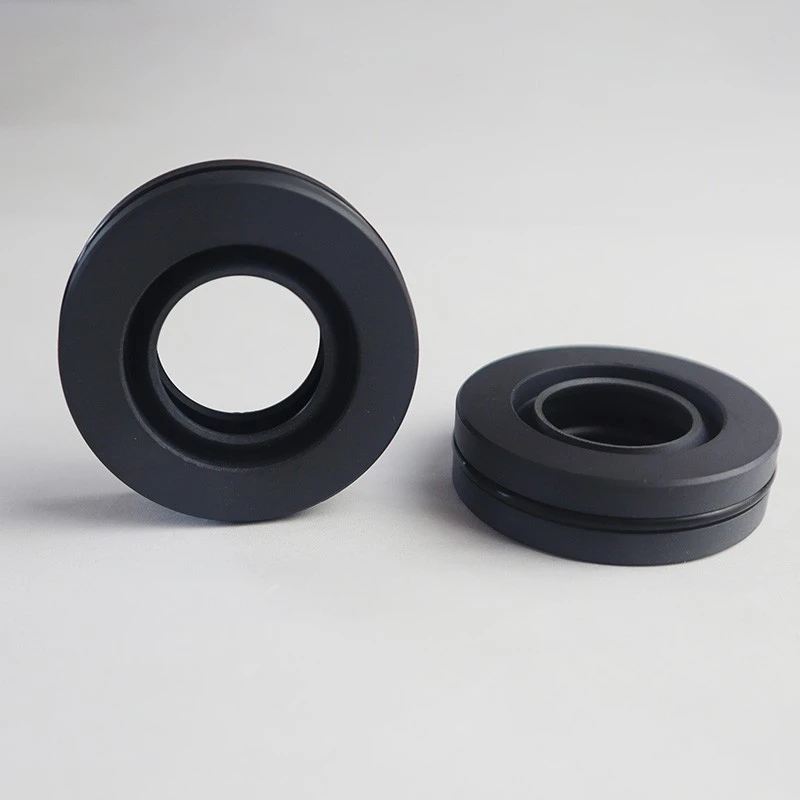

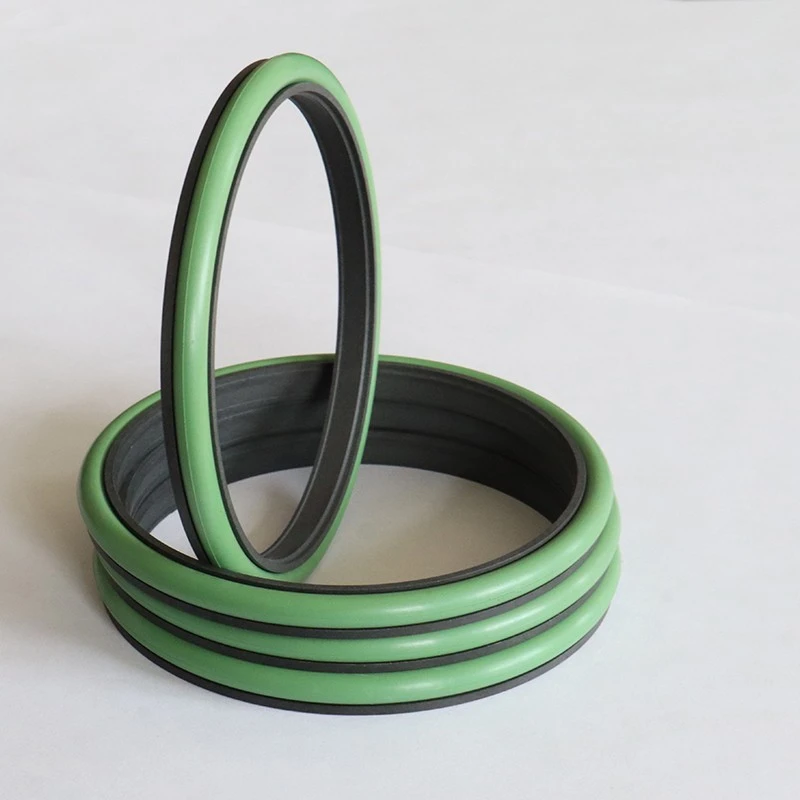

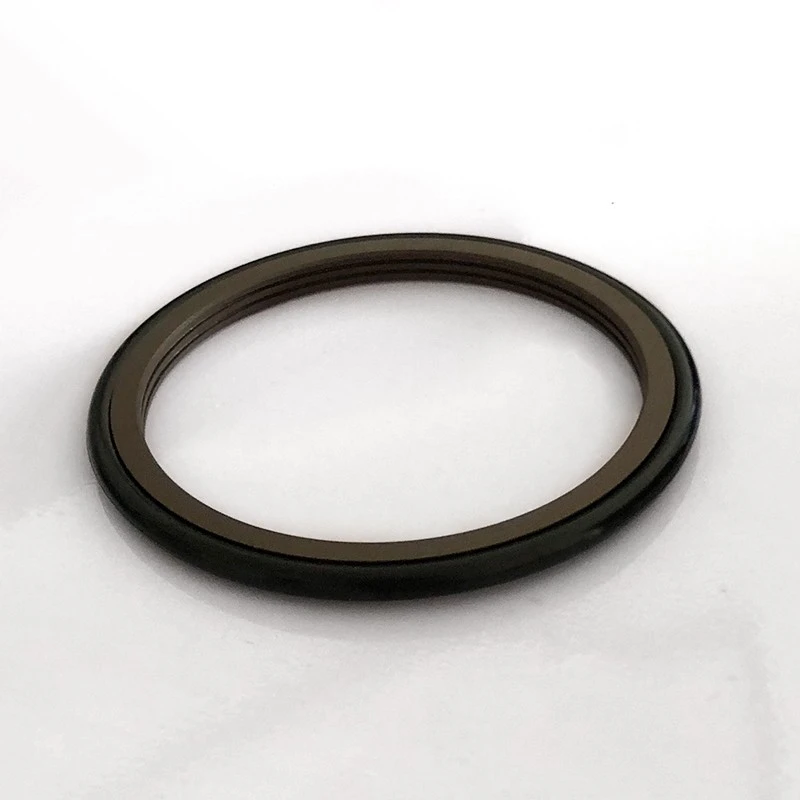

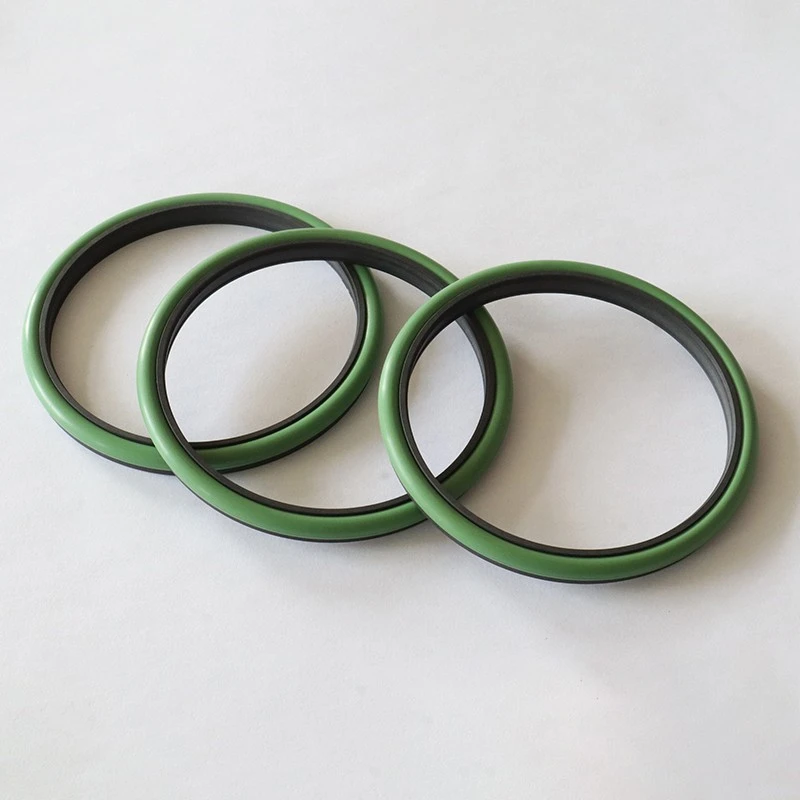

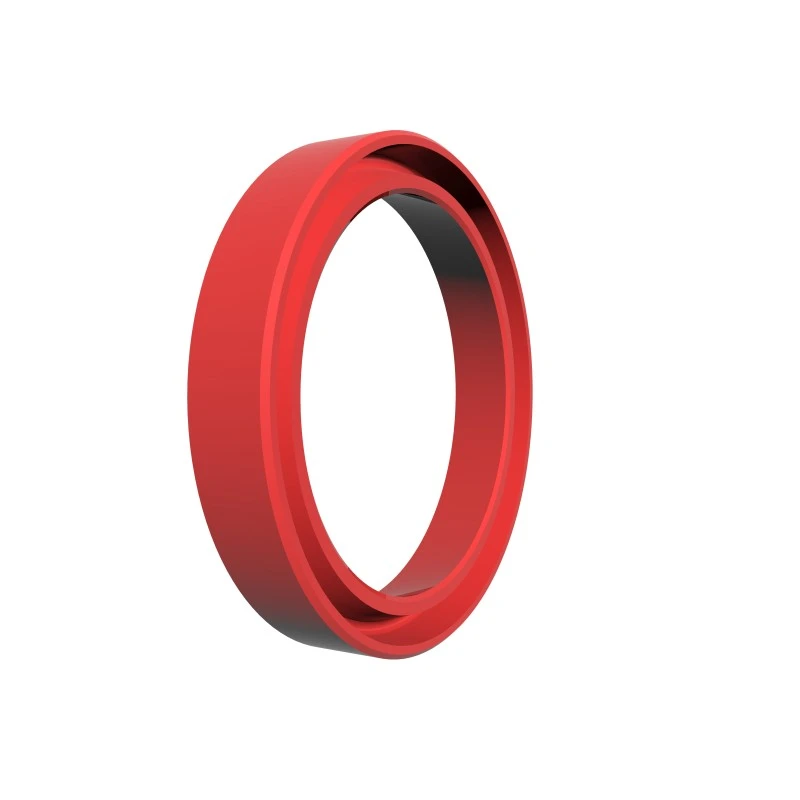

Наша серія обертових ущільнювачів високого тиску охоплює різноманітні високоефективні продукти, включаючи RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS та RC2057, які розроблені для взаємного та повороту в гідравлічному, пневматичному та водному середовищі.

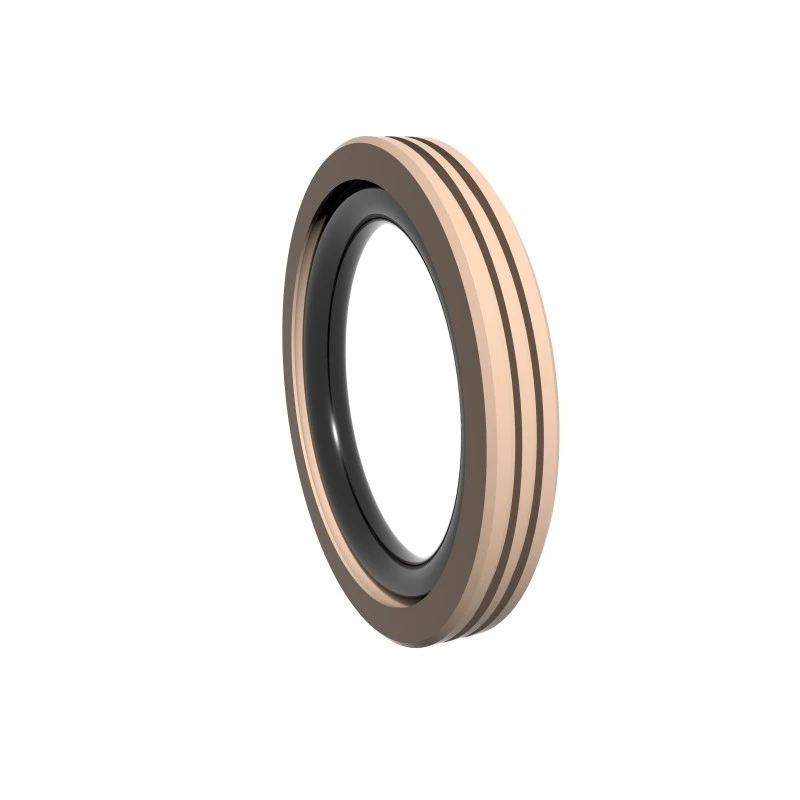

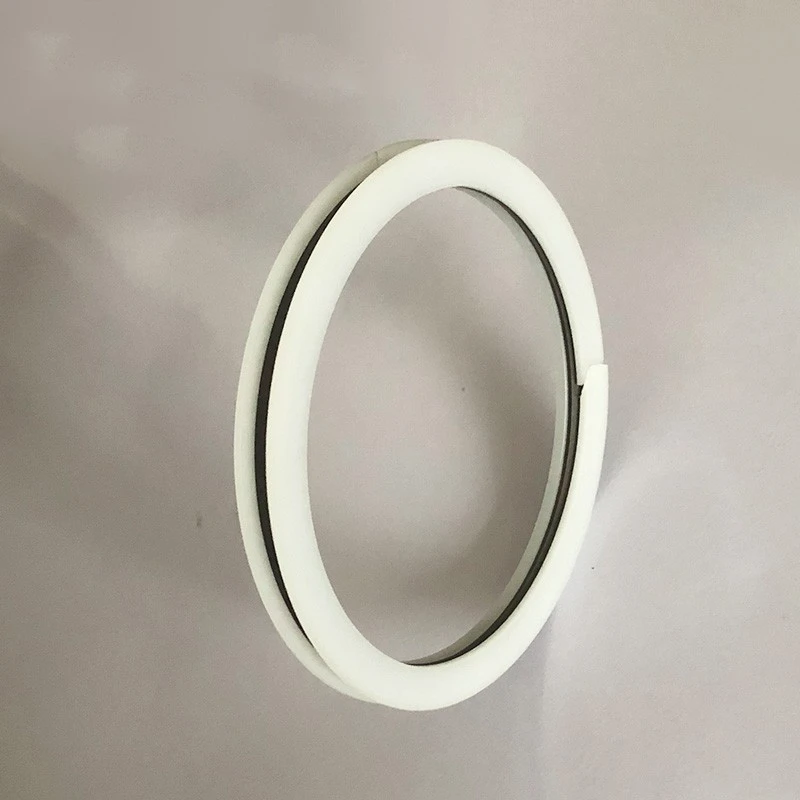

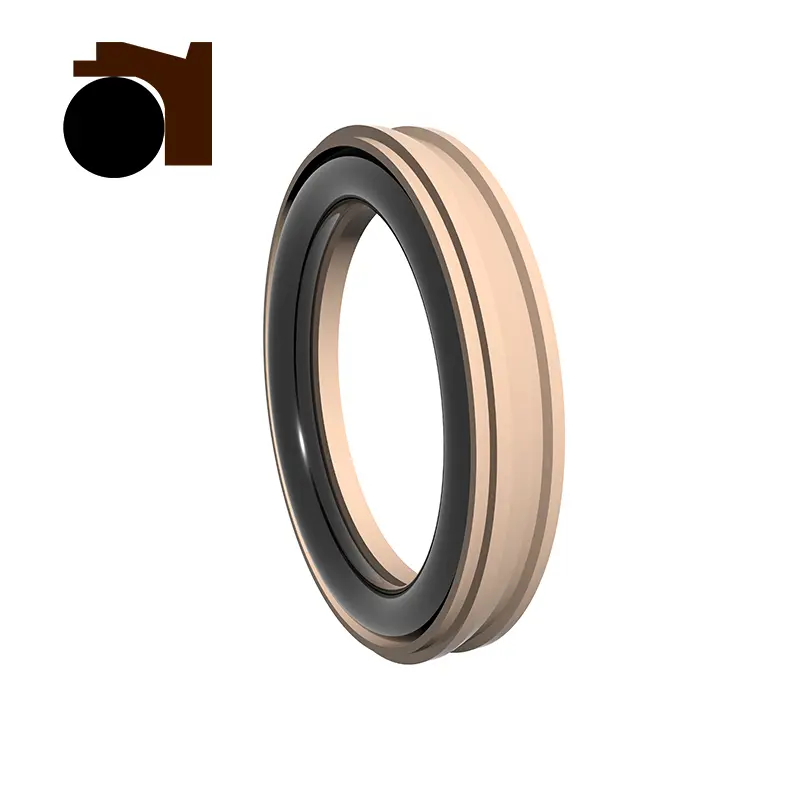

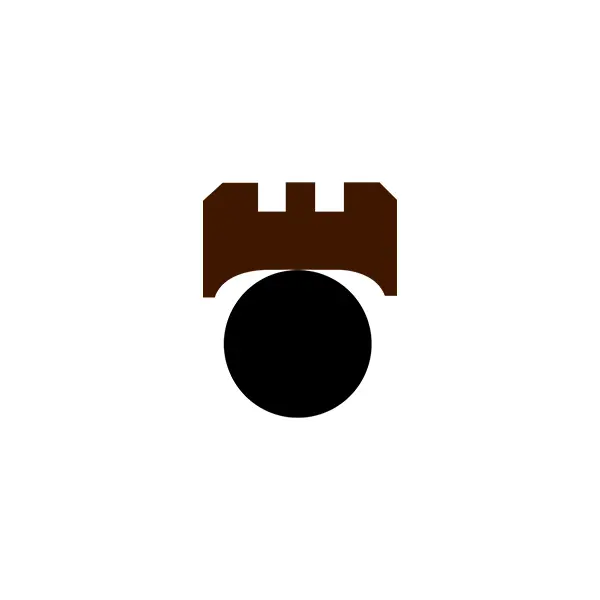

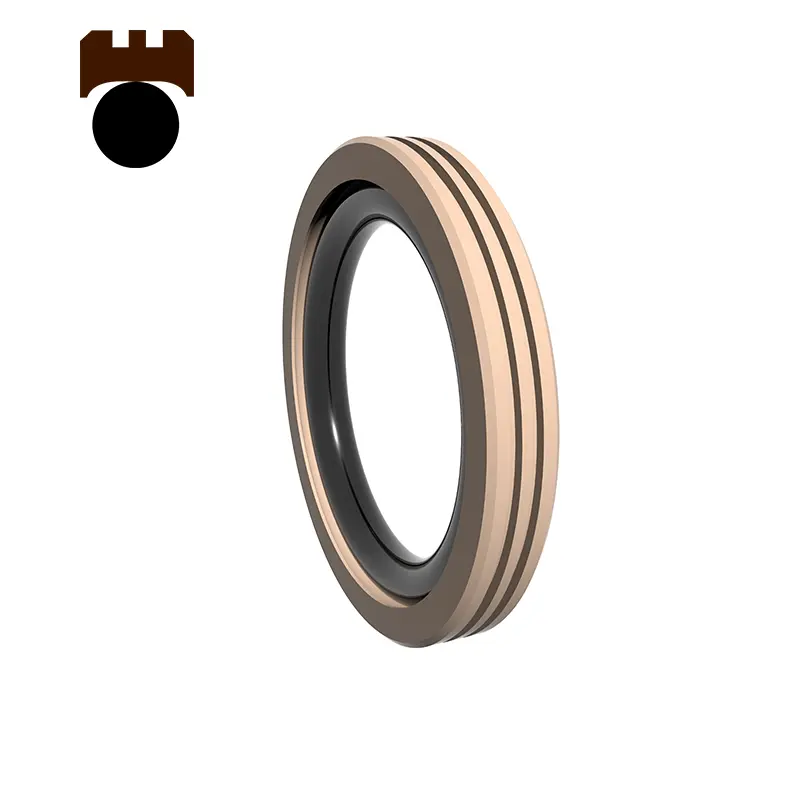

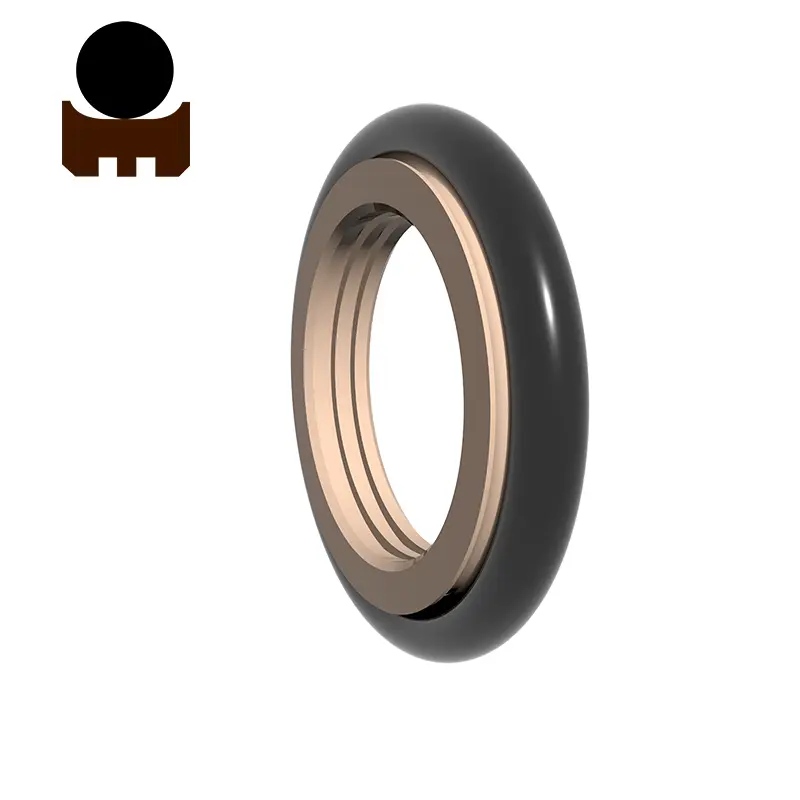

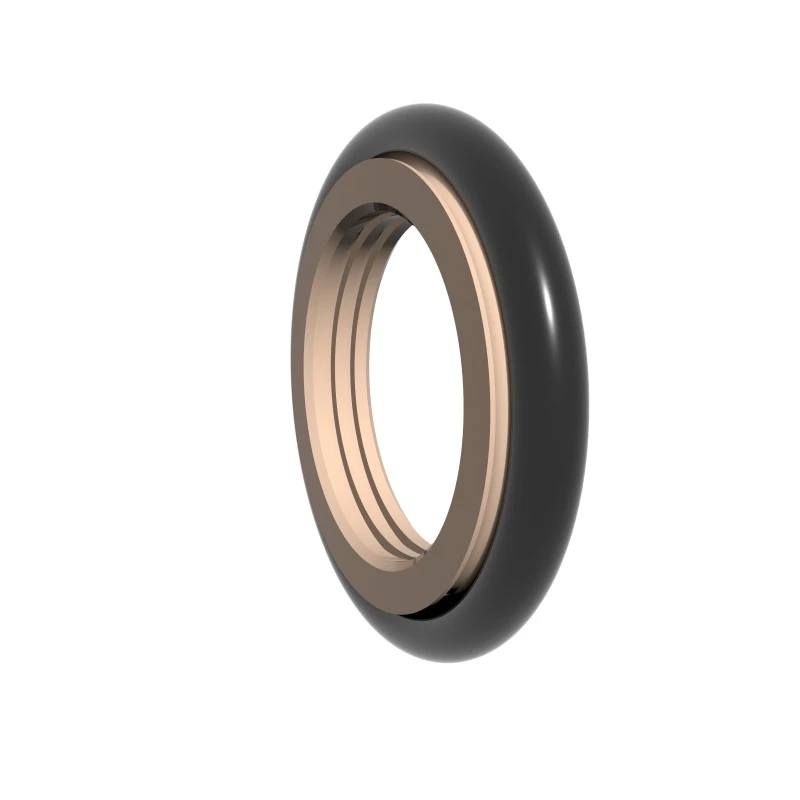

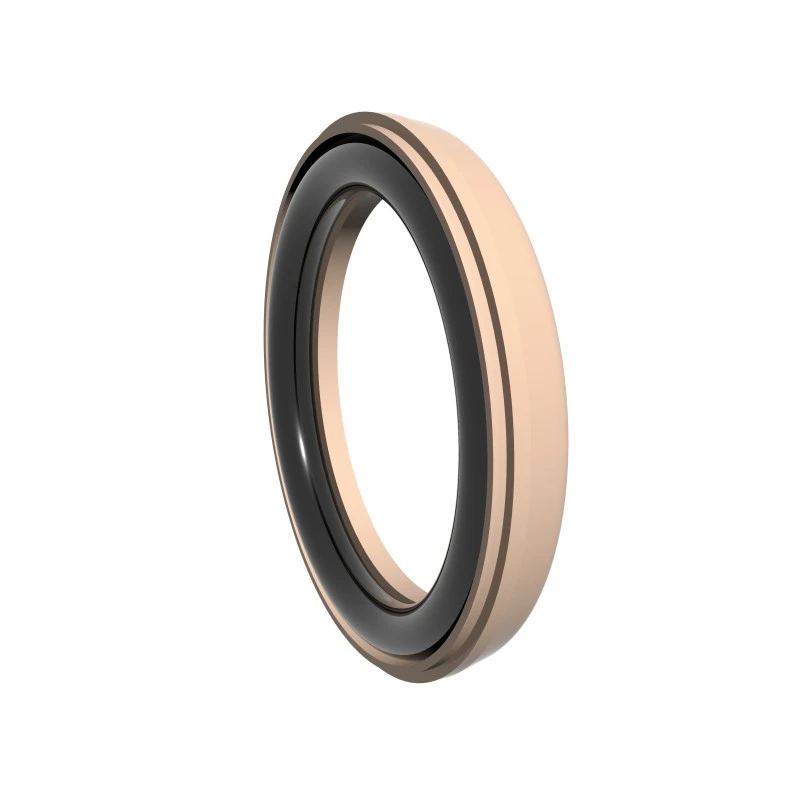

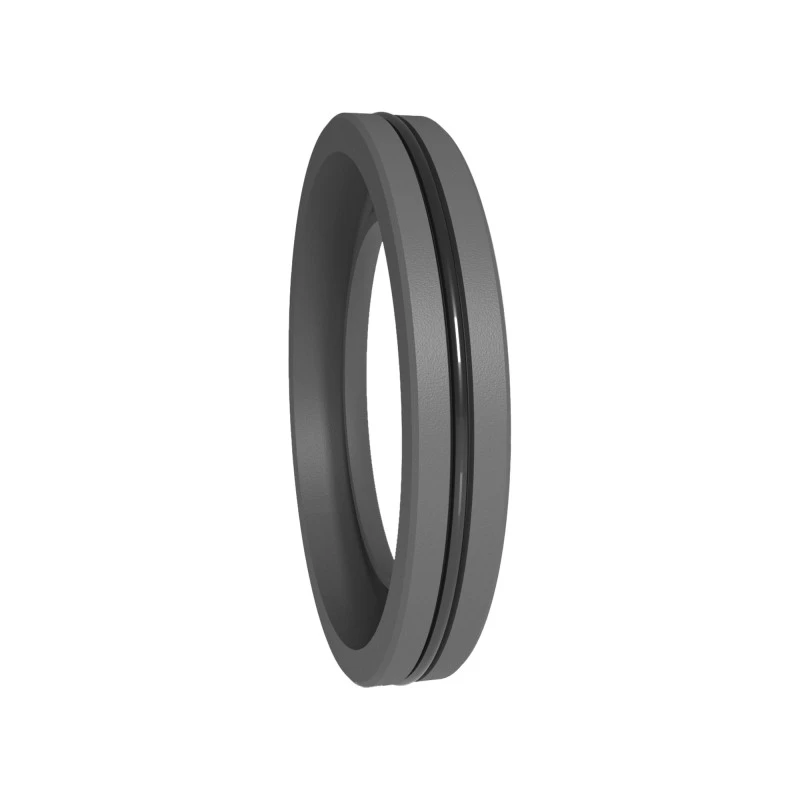

Серія RC2051 використовує комбінацію заповнених зубчастих кілець для ущільнювачів PTFE для односторонніх герметизацій. Він має низькі тертя та високі ущільнювальні характеристики і ділиться на стандартний тип (RC2051-B) та високошвидкісний тип (RC2051-G).

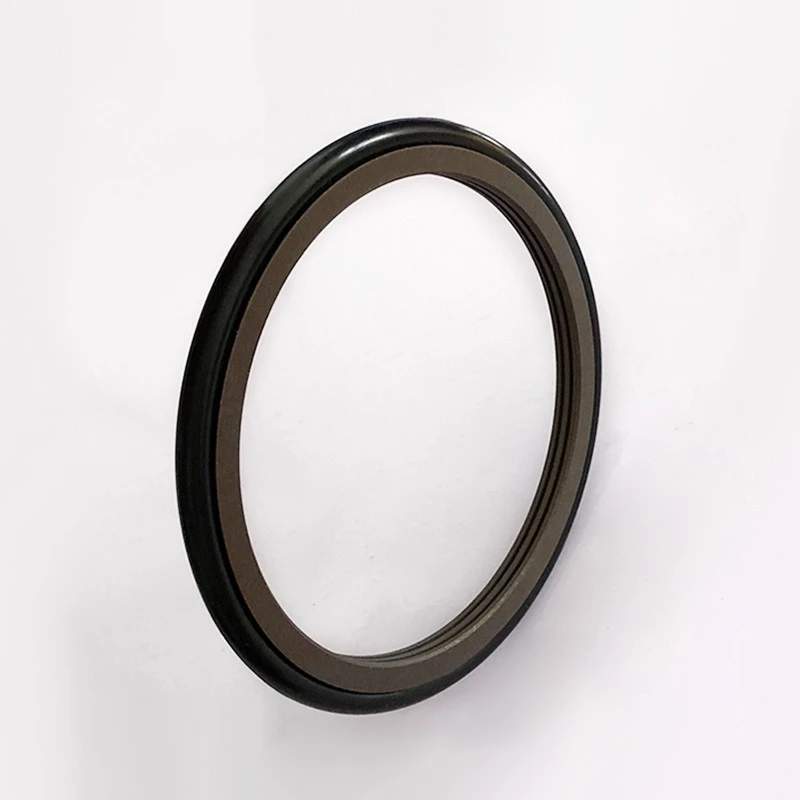

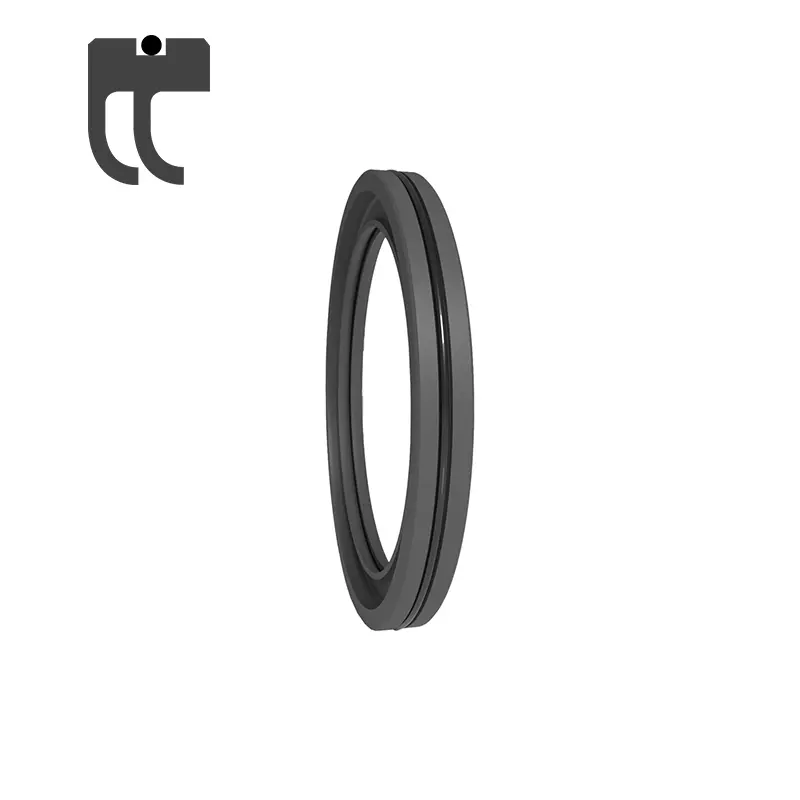

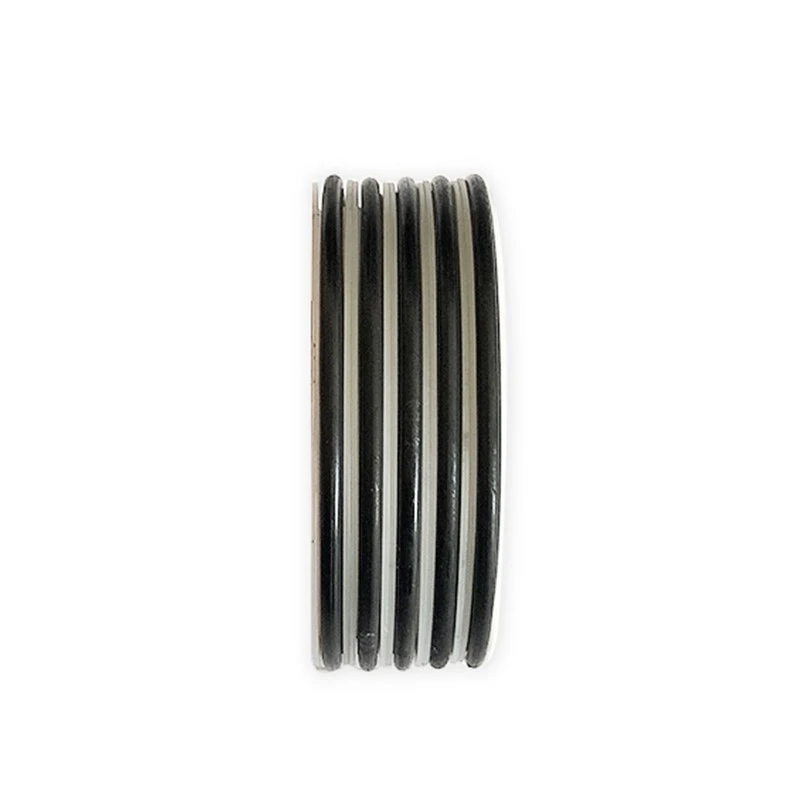

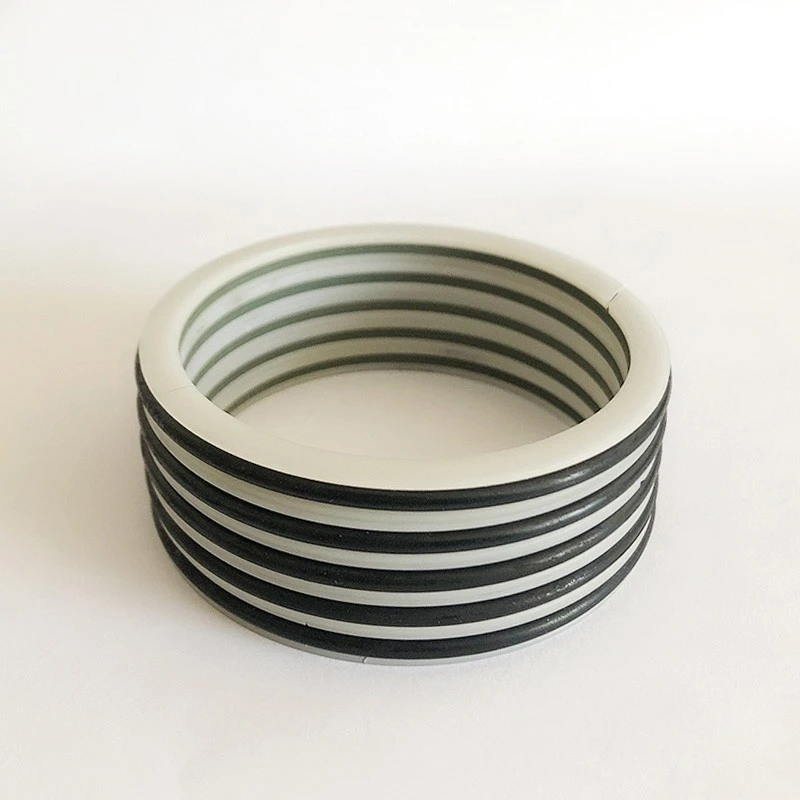

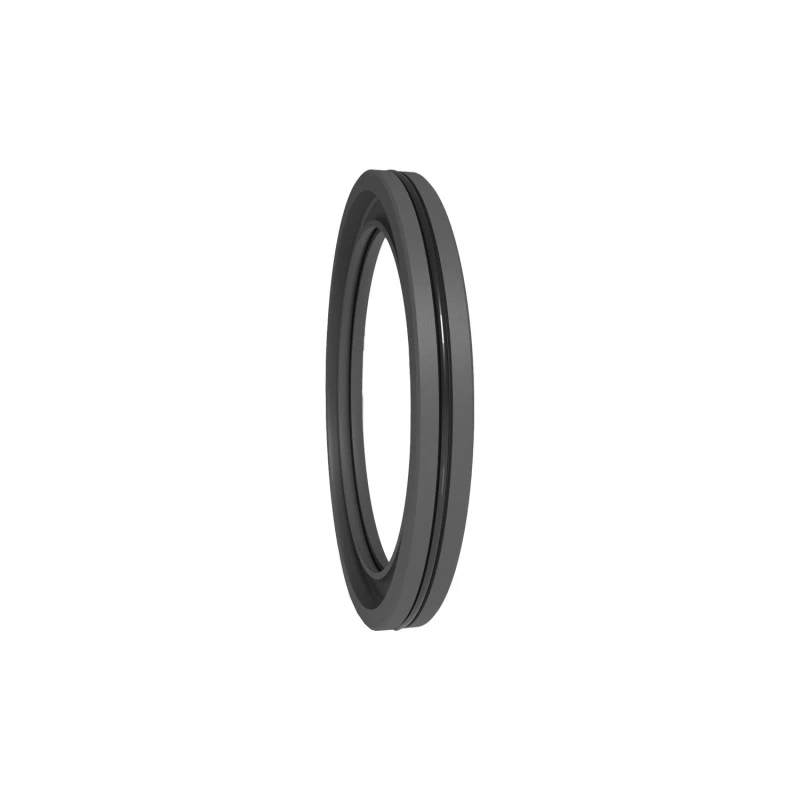

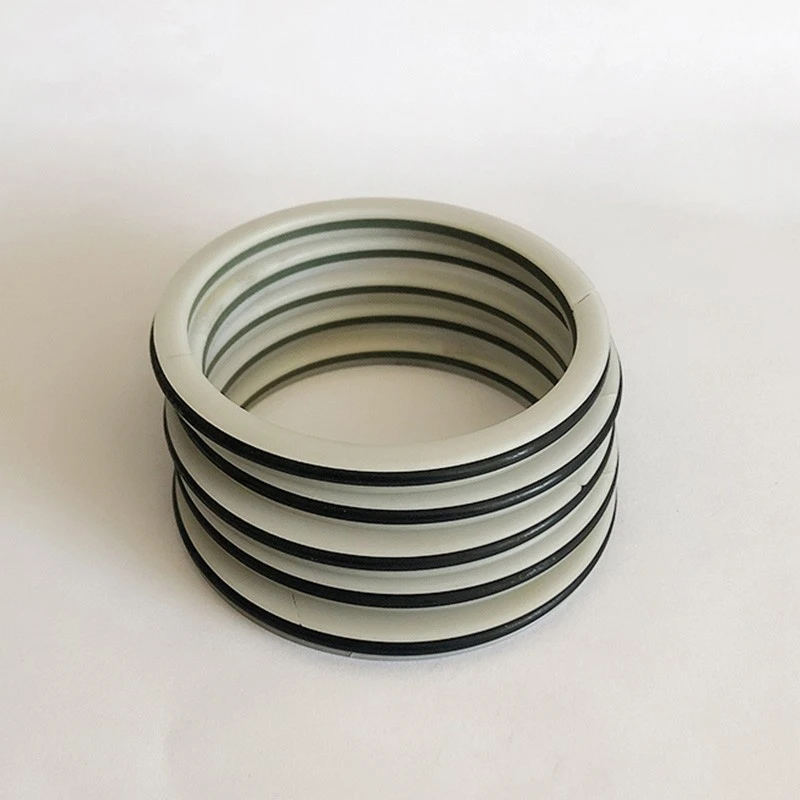

Серія RC2052 та RC2054 оснащені квадратними кілець ущільнення з канавками для зберігання масла, які підходять для гідравлічної поворотної двонаправленої герметизації. Структура компактна і підтримує середовище тиску води.

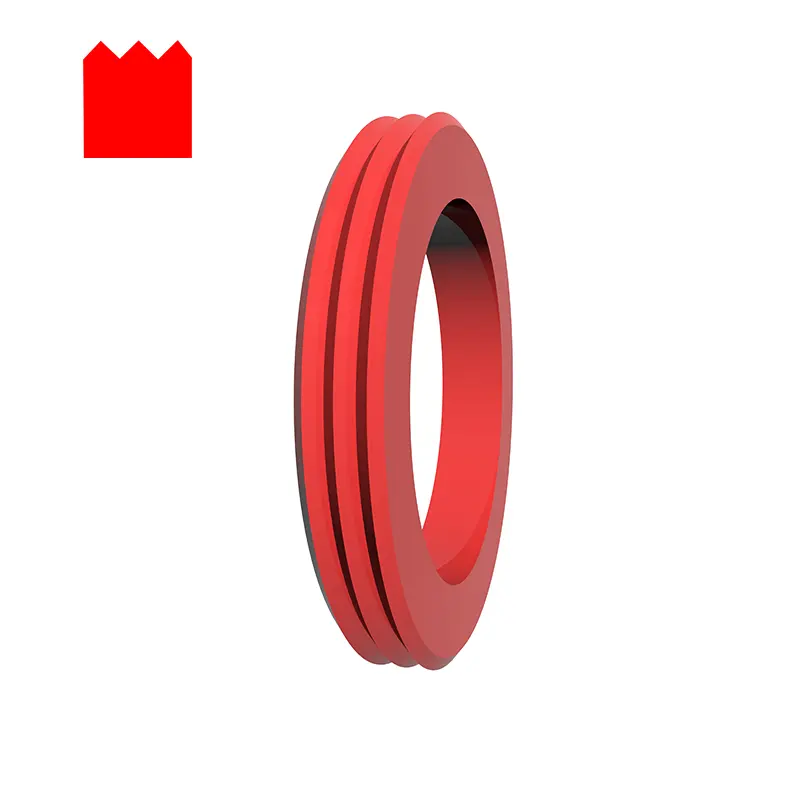

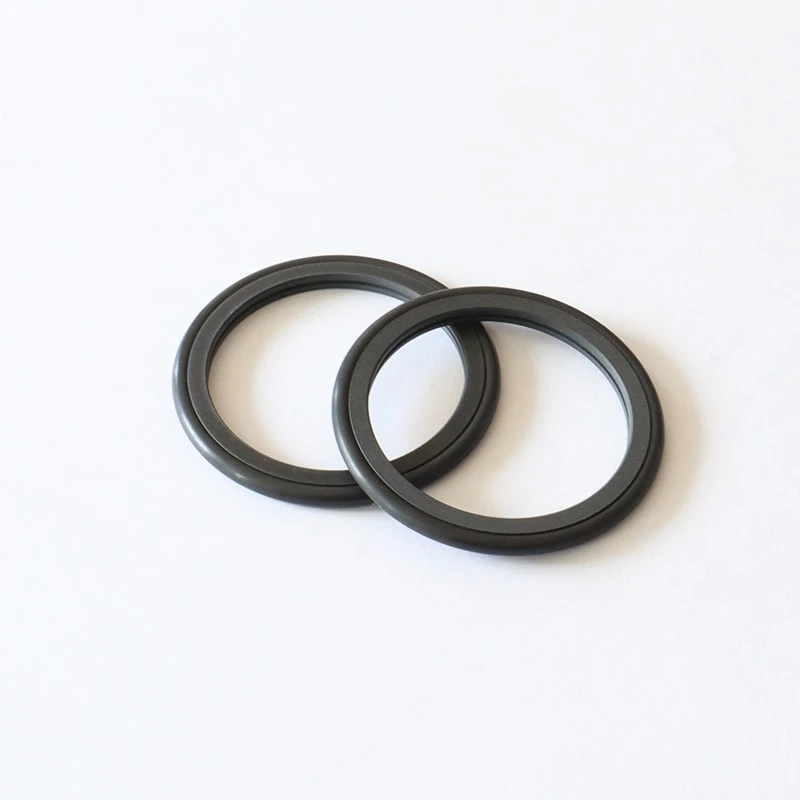

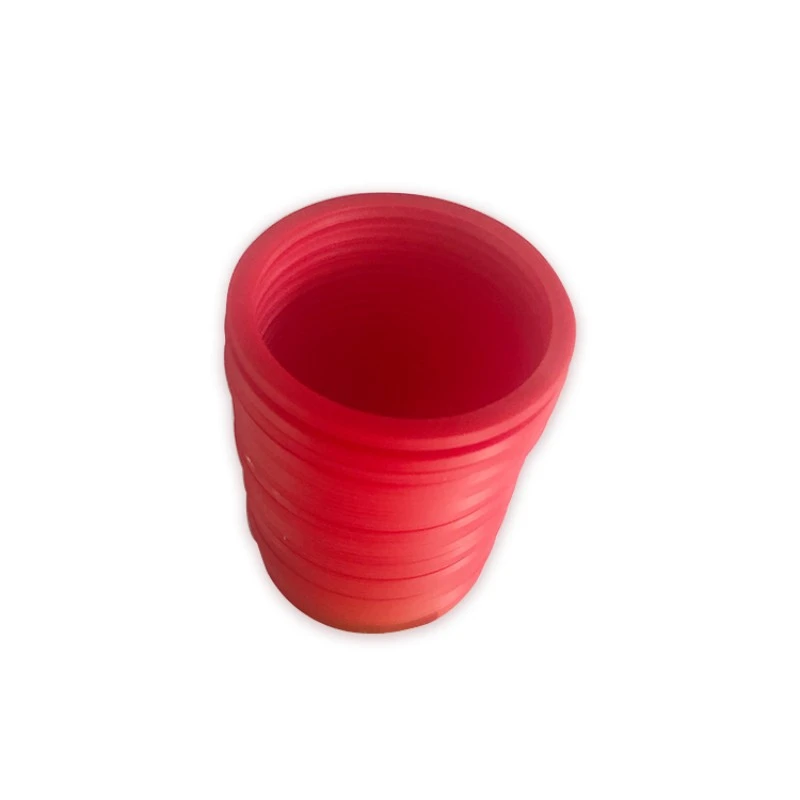

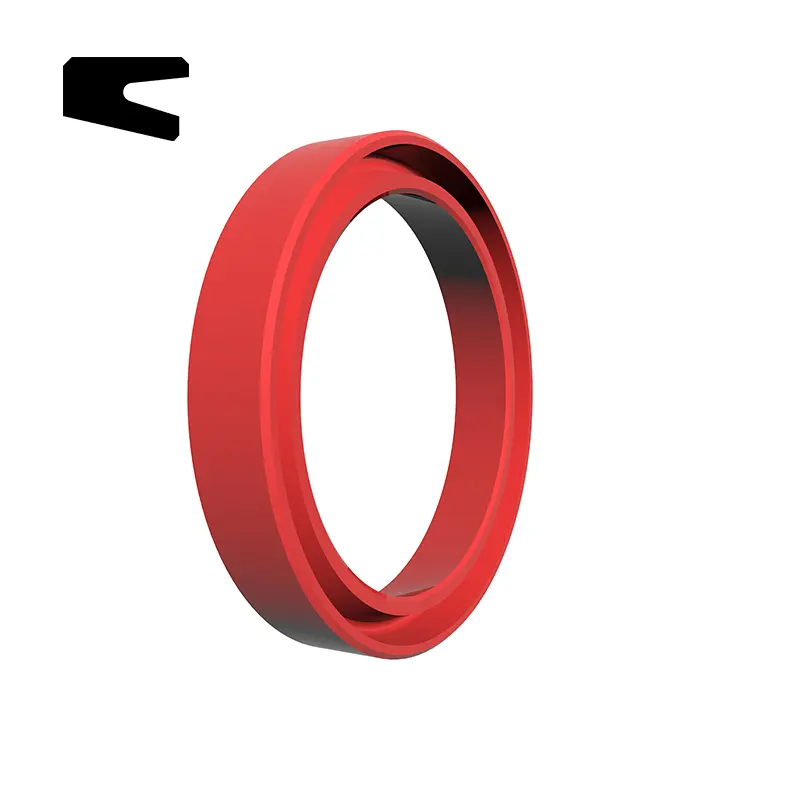

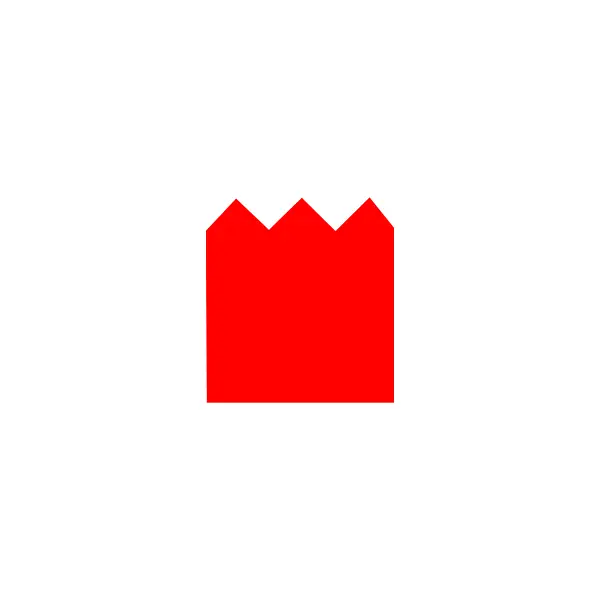

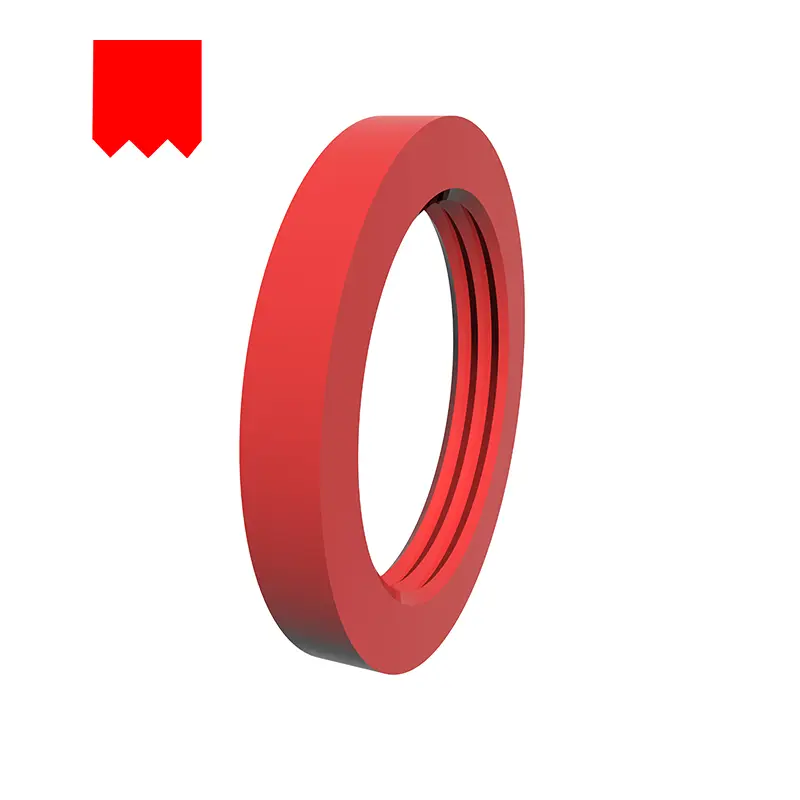

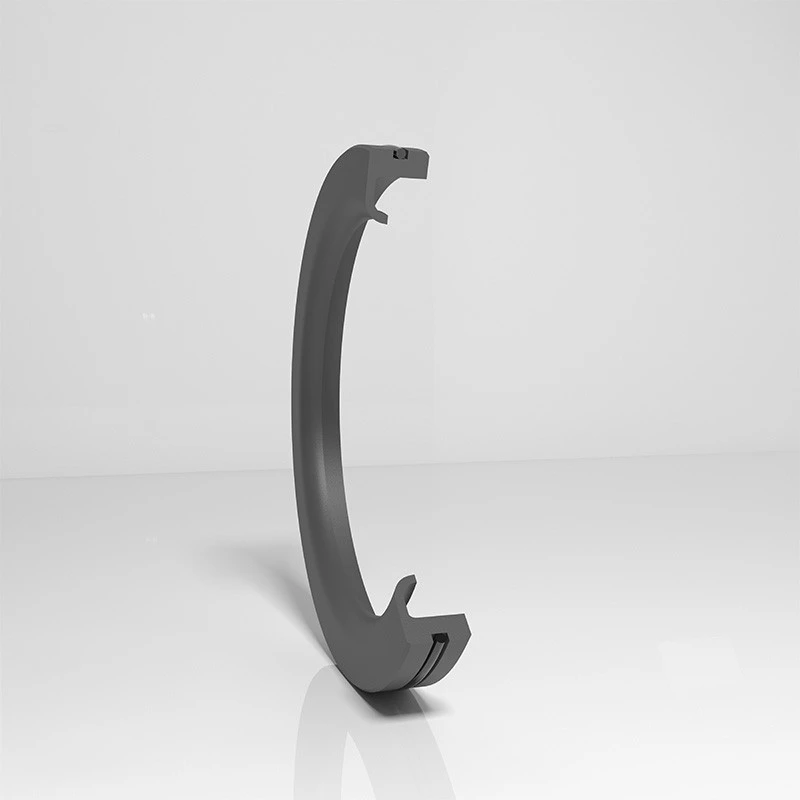

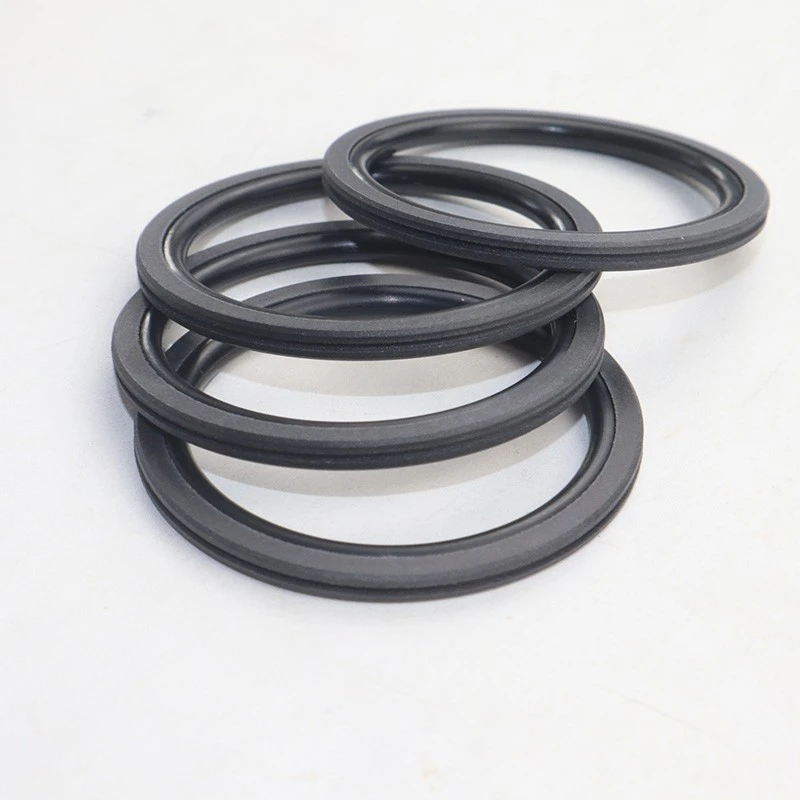

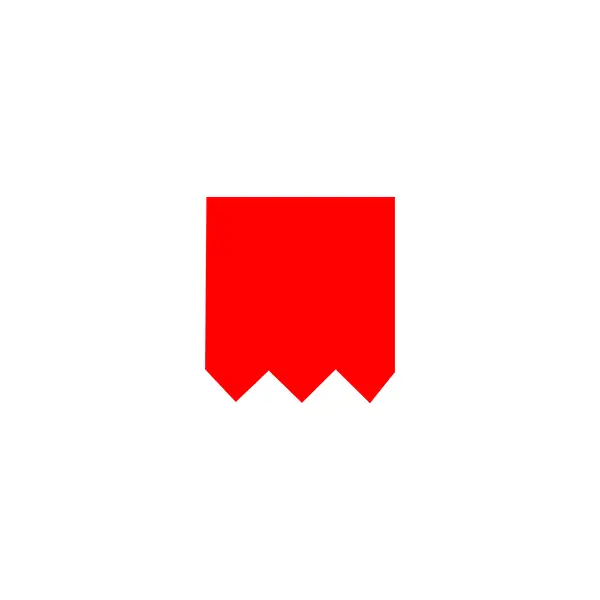

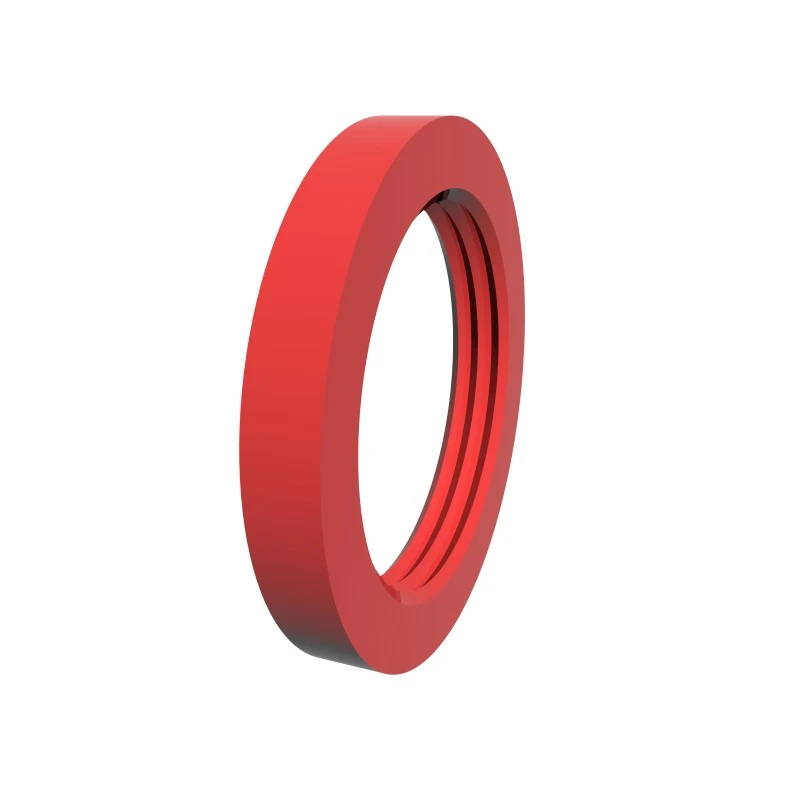

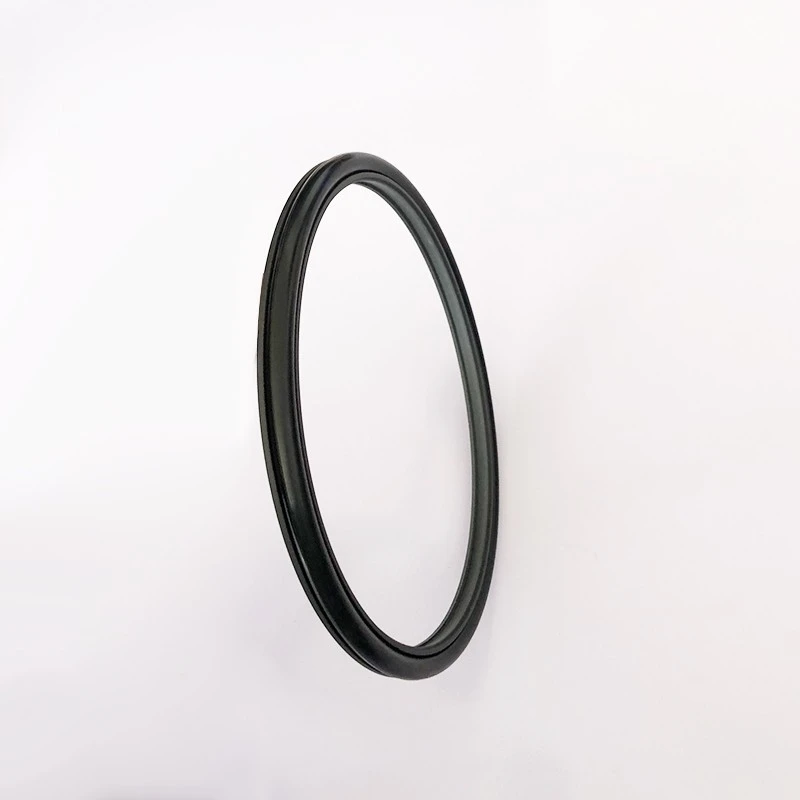

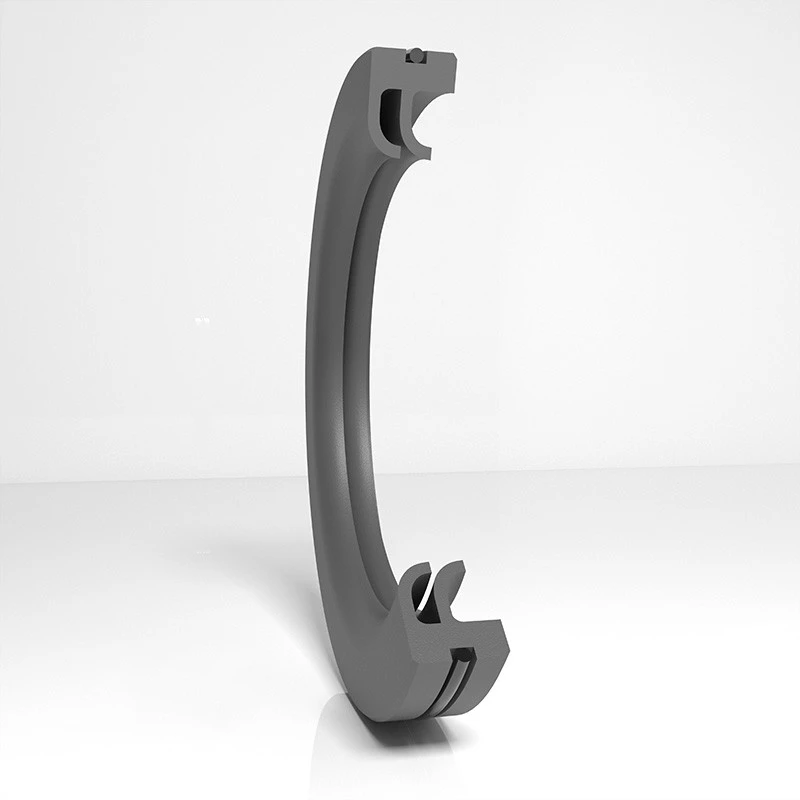

Серія RCX17 та RCX18 виготовлена з високопродуктивних матеріалів PU, з зубчастим дизайном поперечного перерізу для легкої установки. Вони підходять для обертового валу та обертового отвору, а конструкція канавки взаємозамінна.

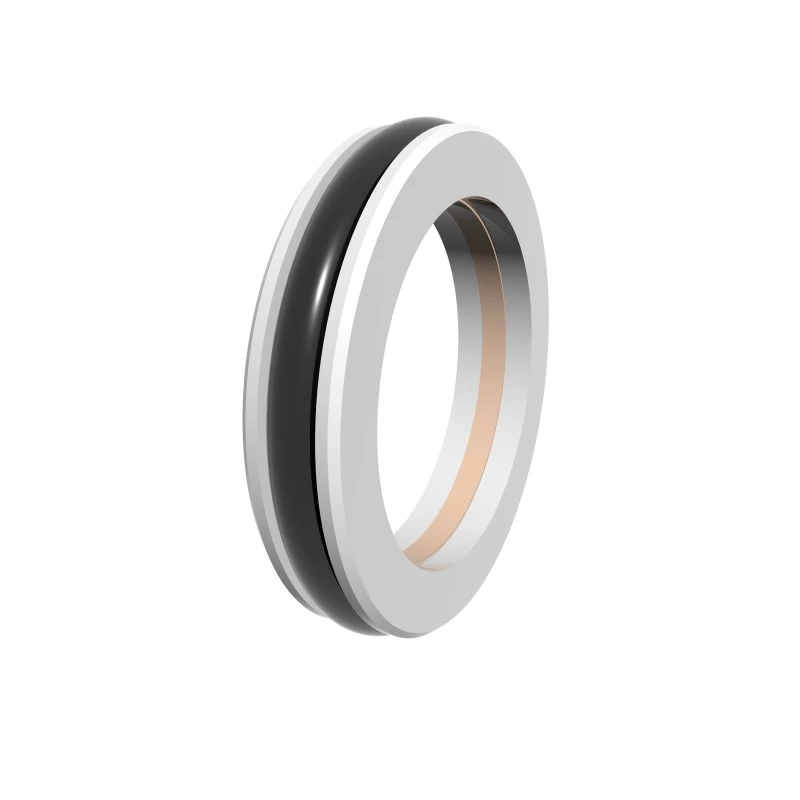

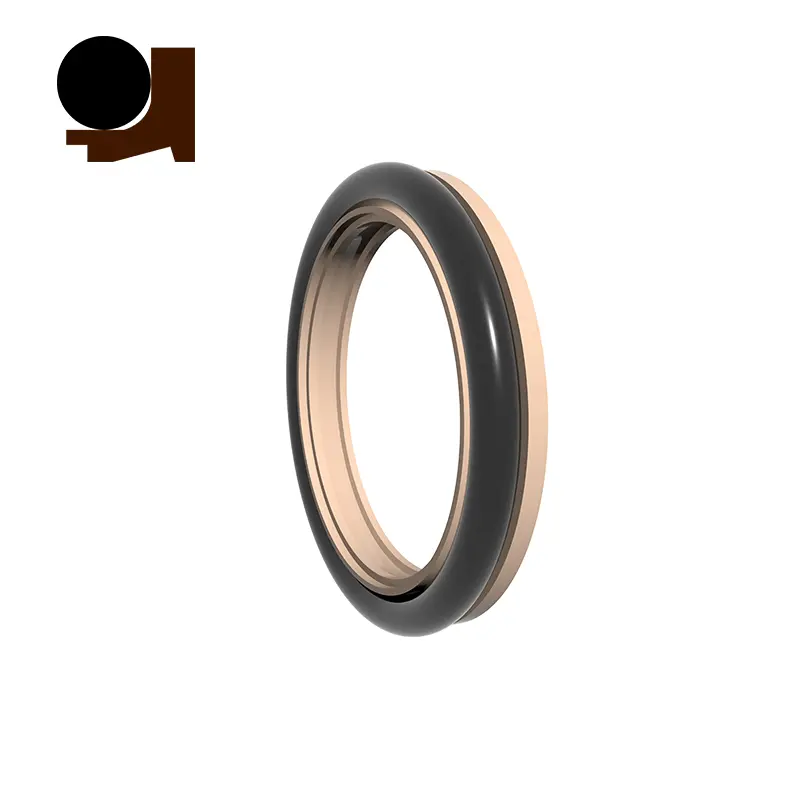

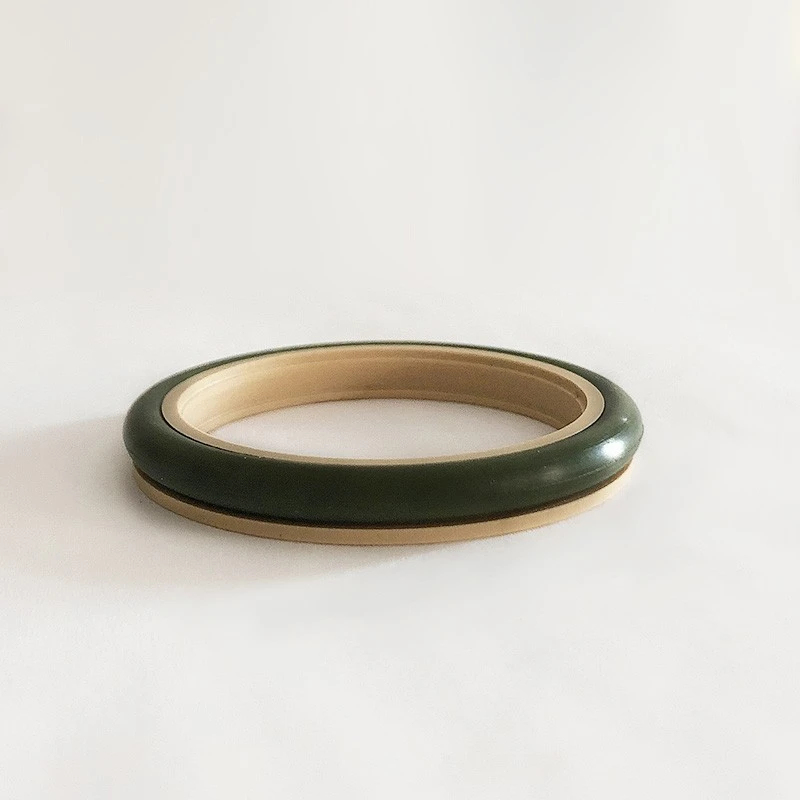

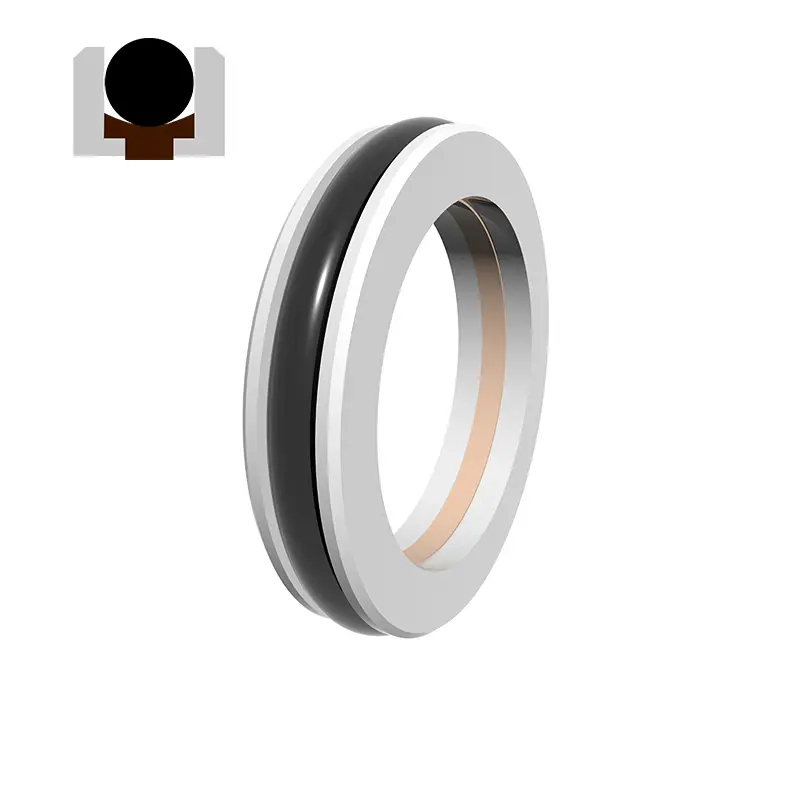

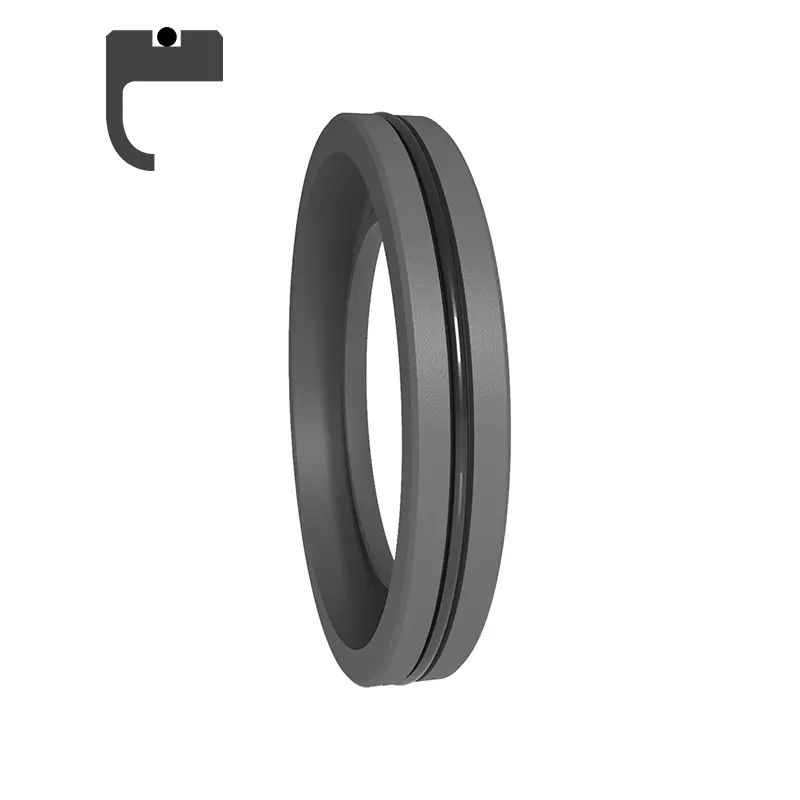

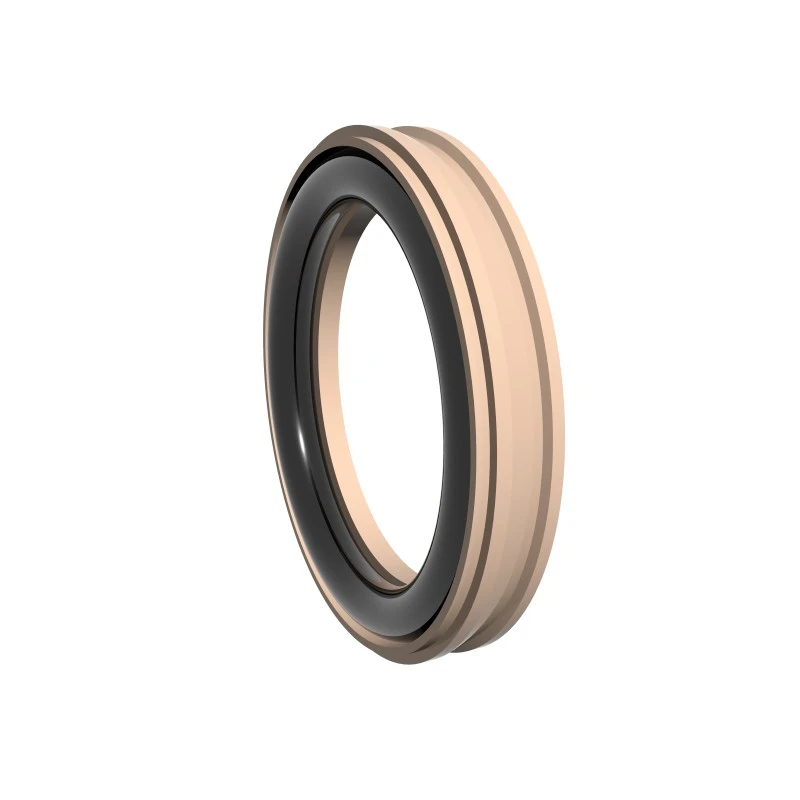

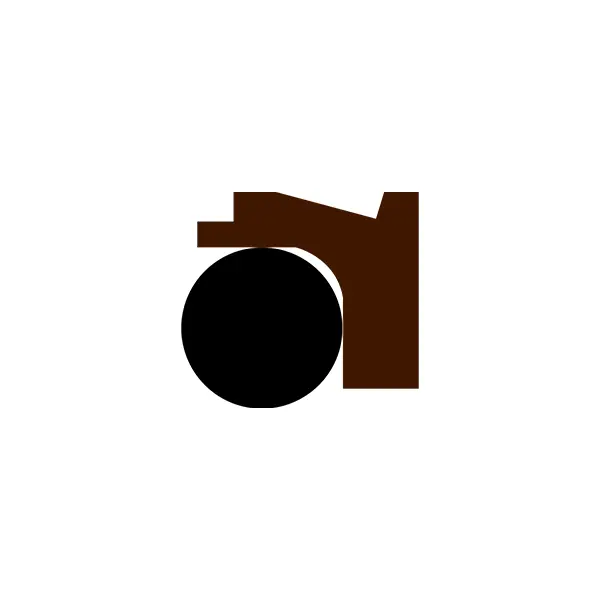

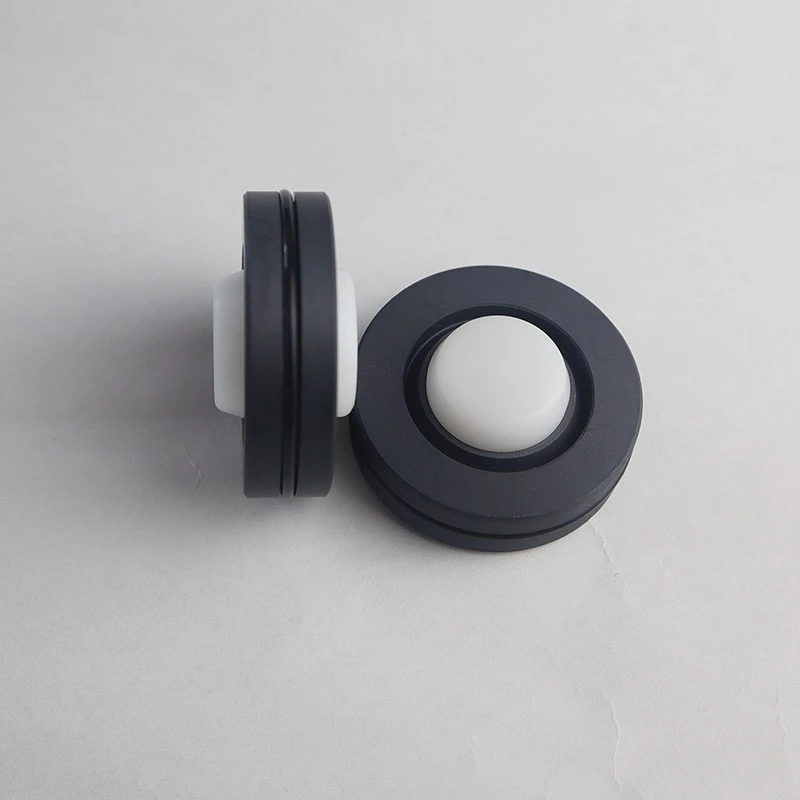

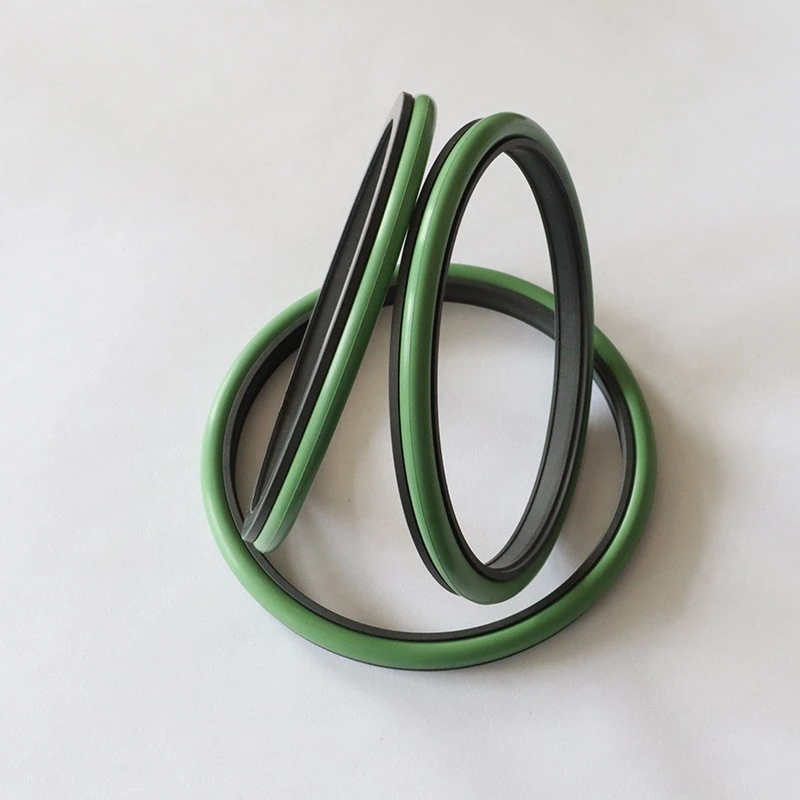

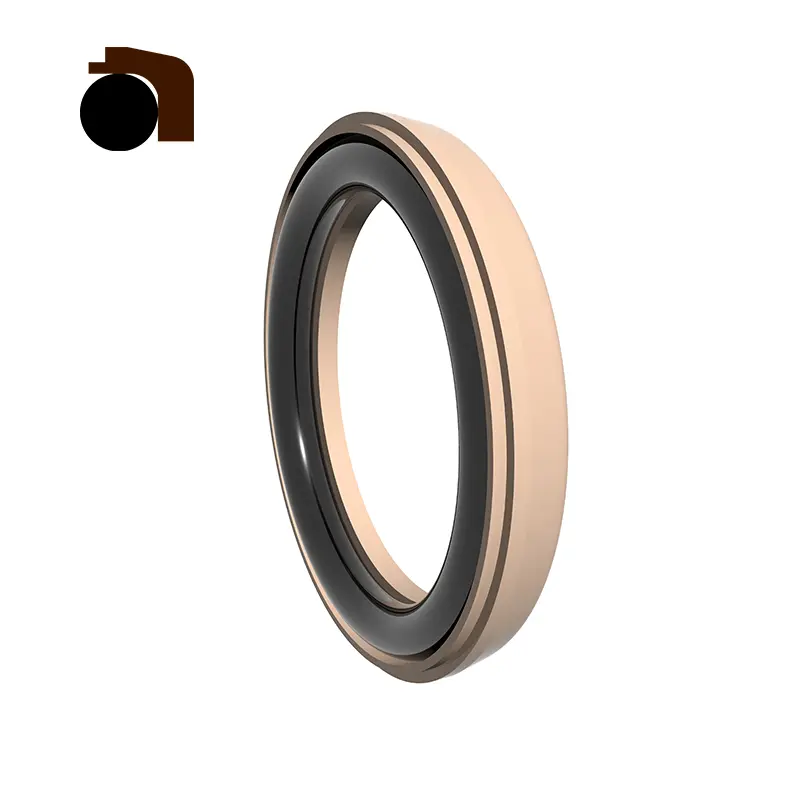

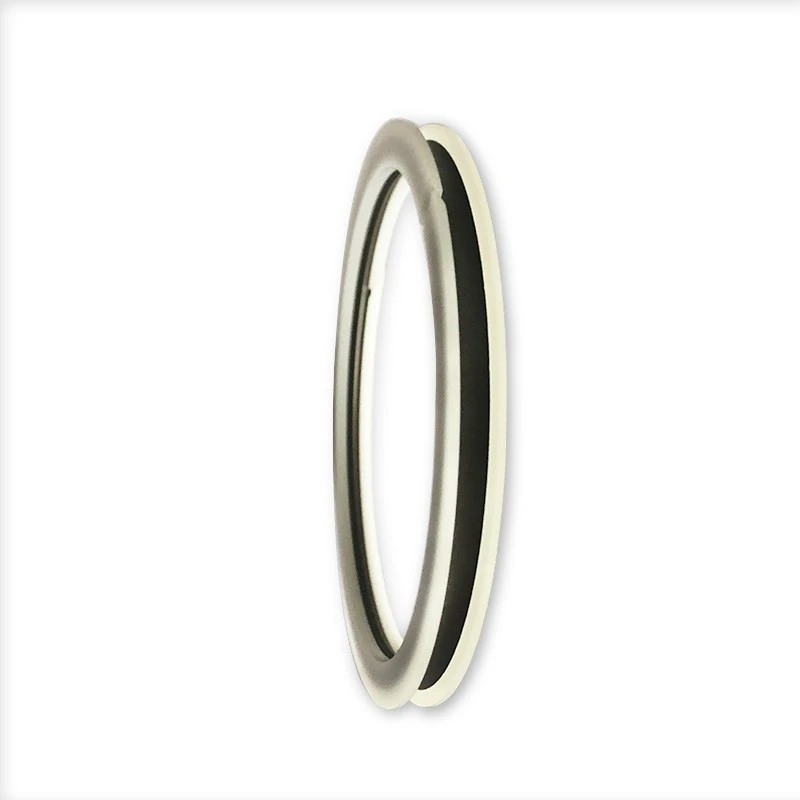

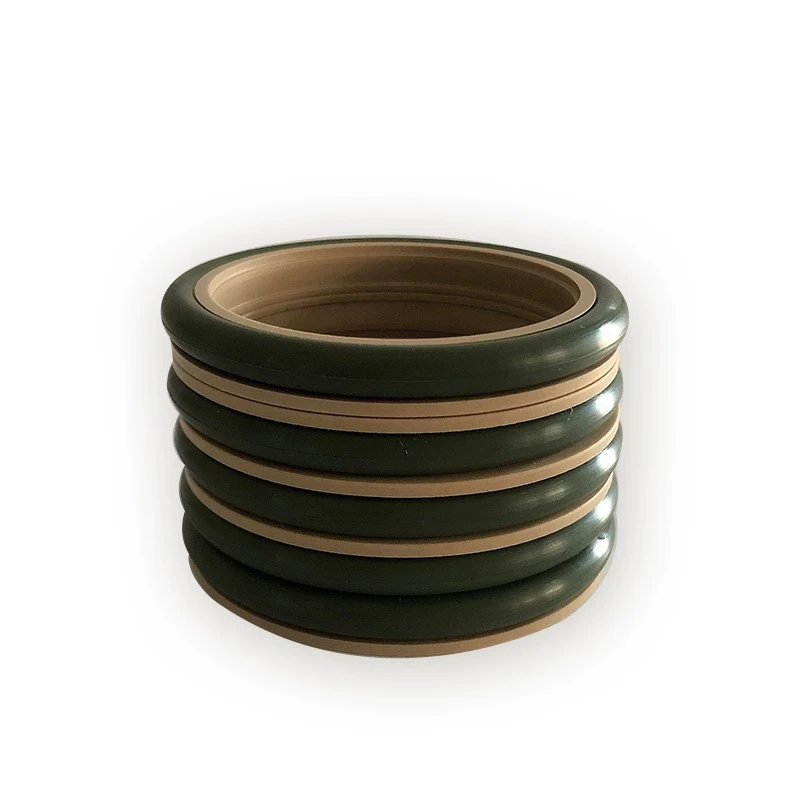

Серія RDI та RDA складається з герметичних кілець PTFE, L-подібних пластикових опорних кілець та кільця з ущільнювачів, які підходять для високого тиску, низькошвидкісного, обертового двонаправленого герметизації, стійкості до високого тиску, низького тертя та тривалого життя.

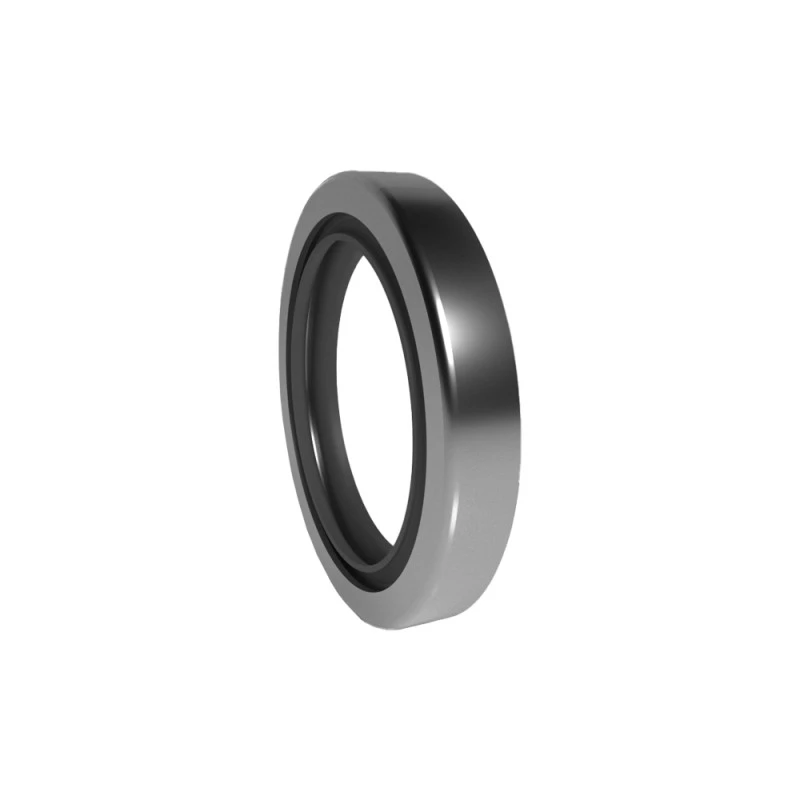

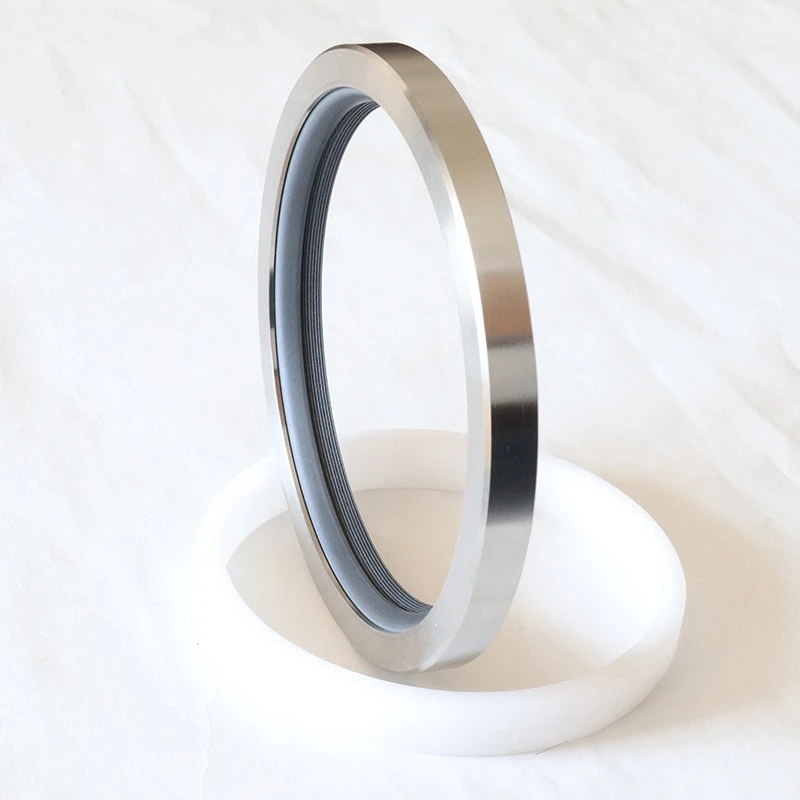

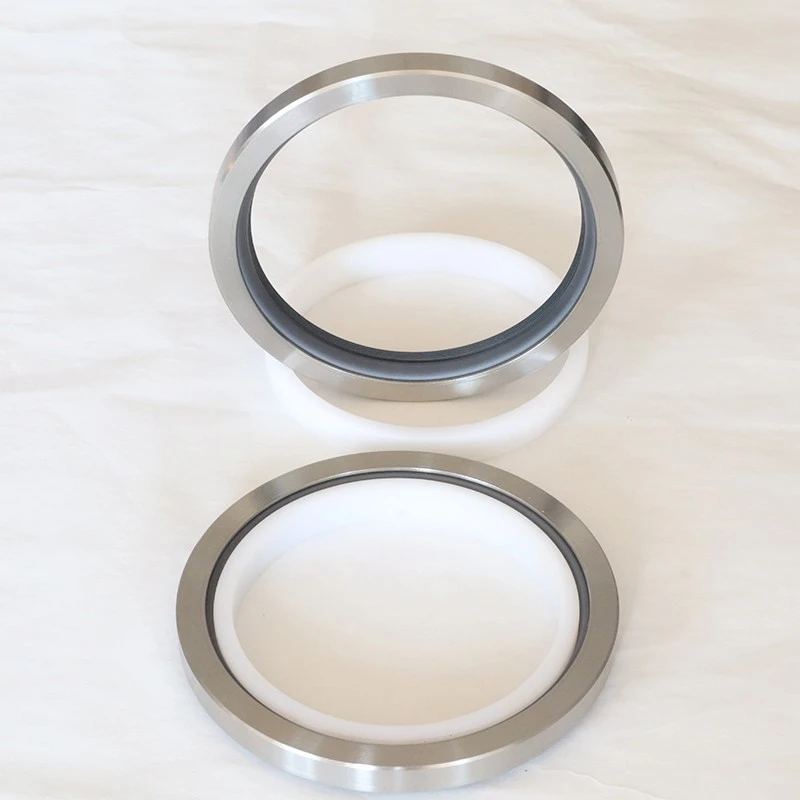

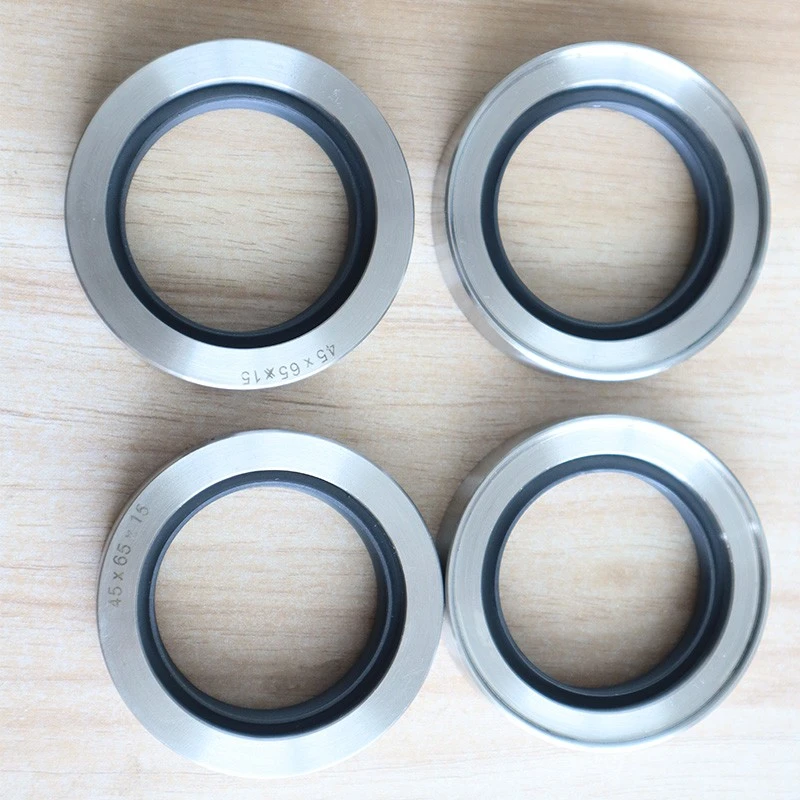

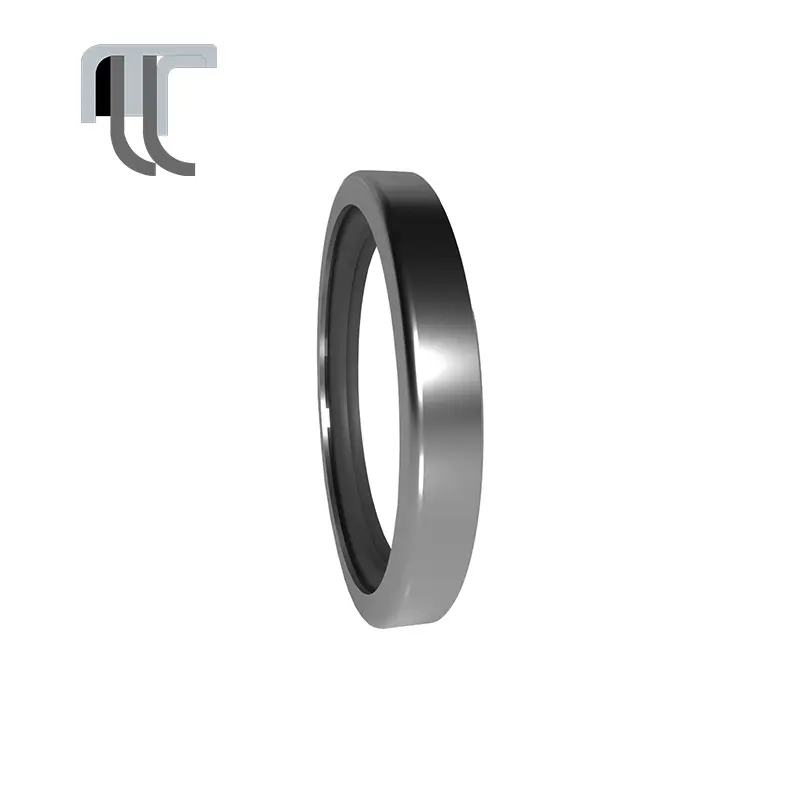

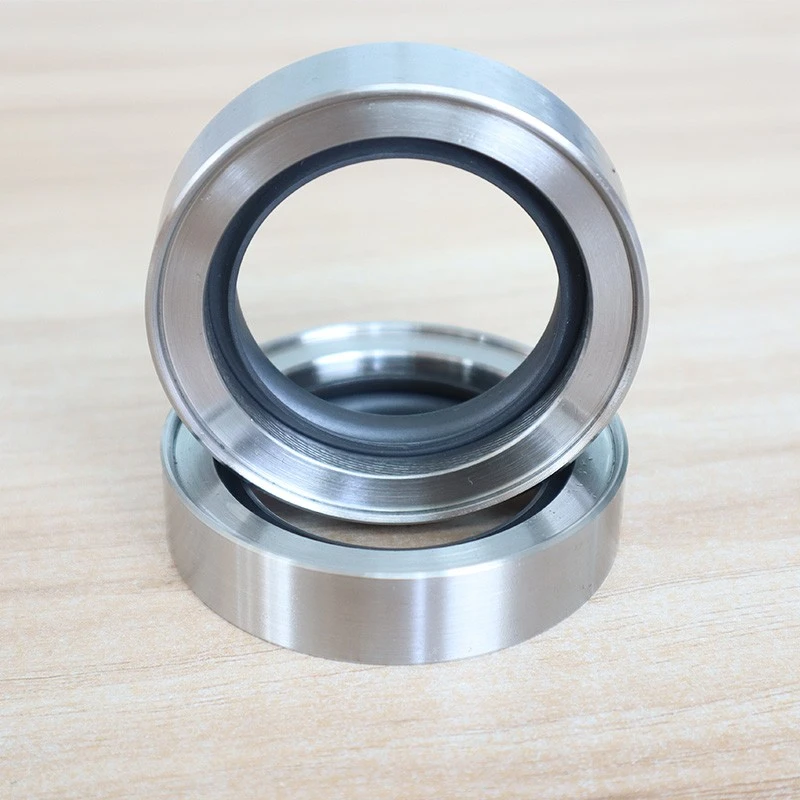

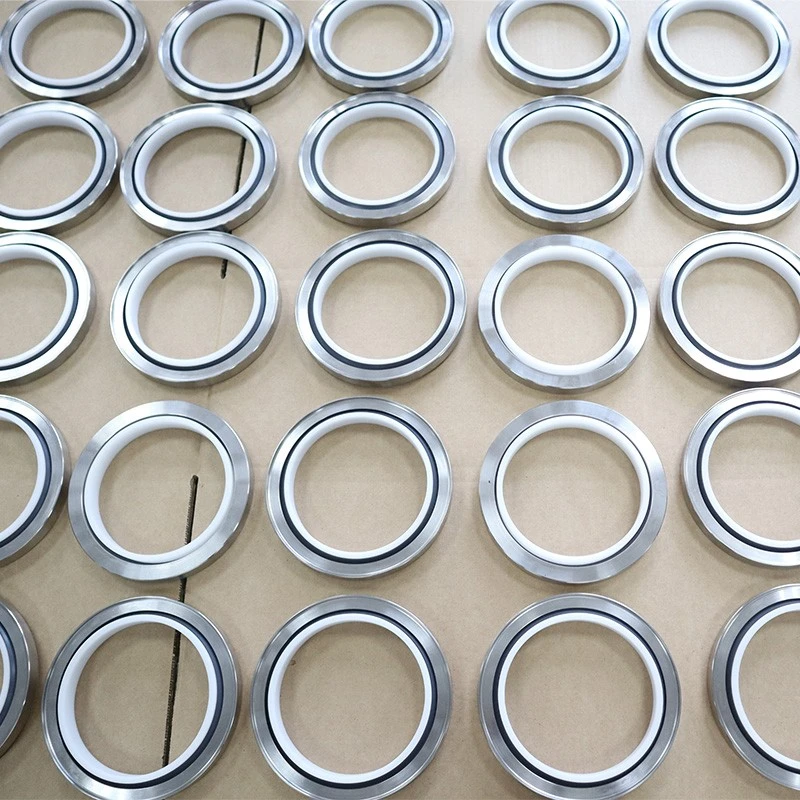

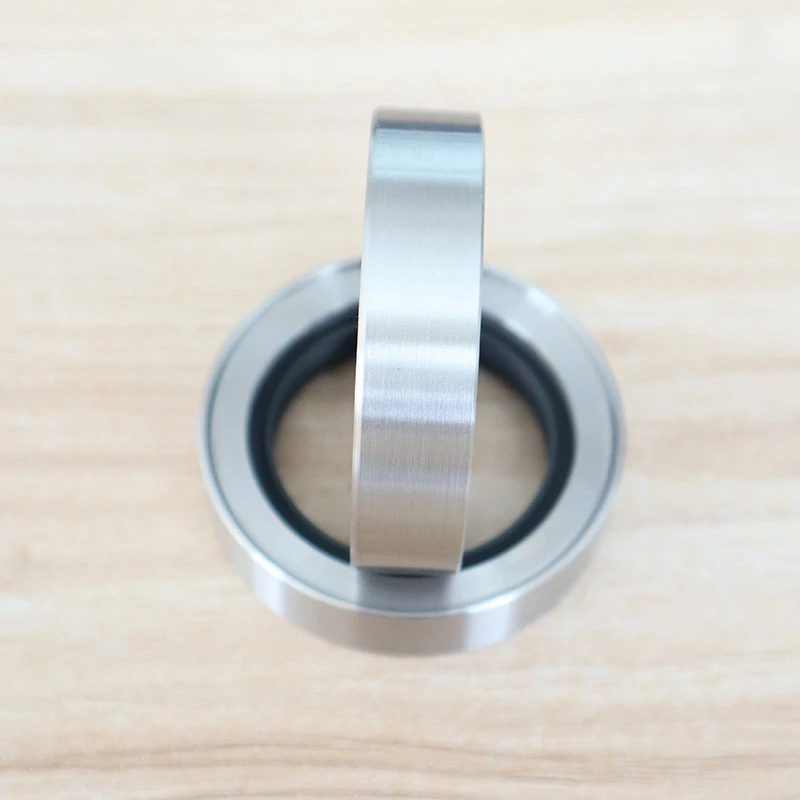

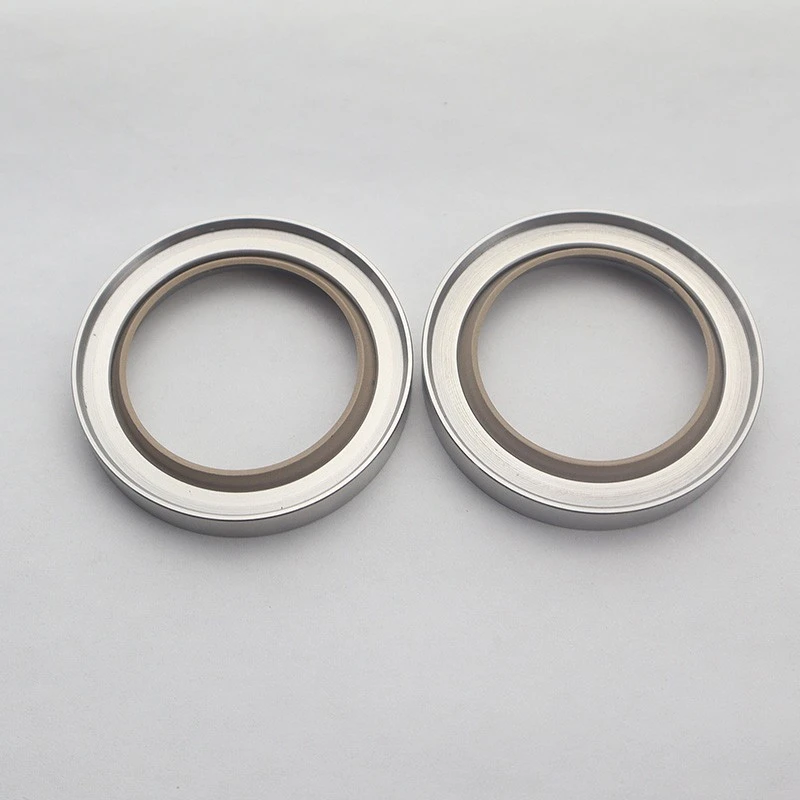

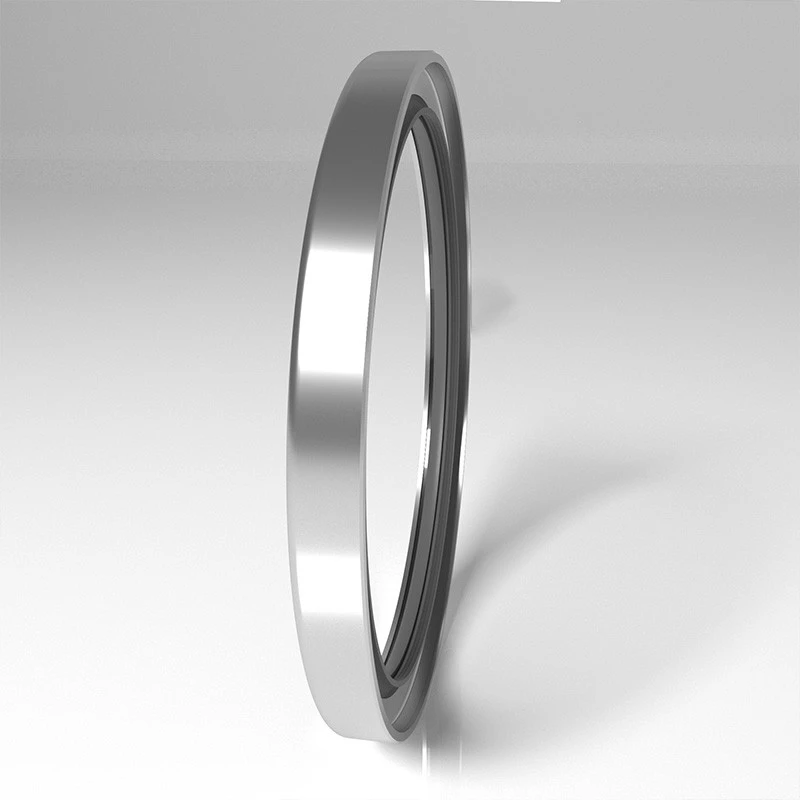

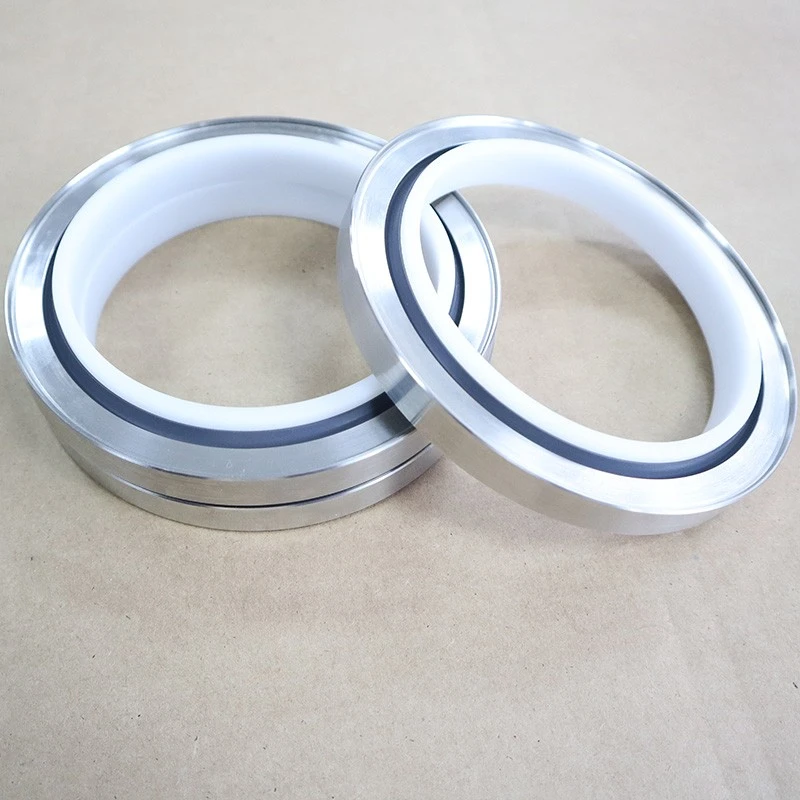

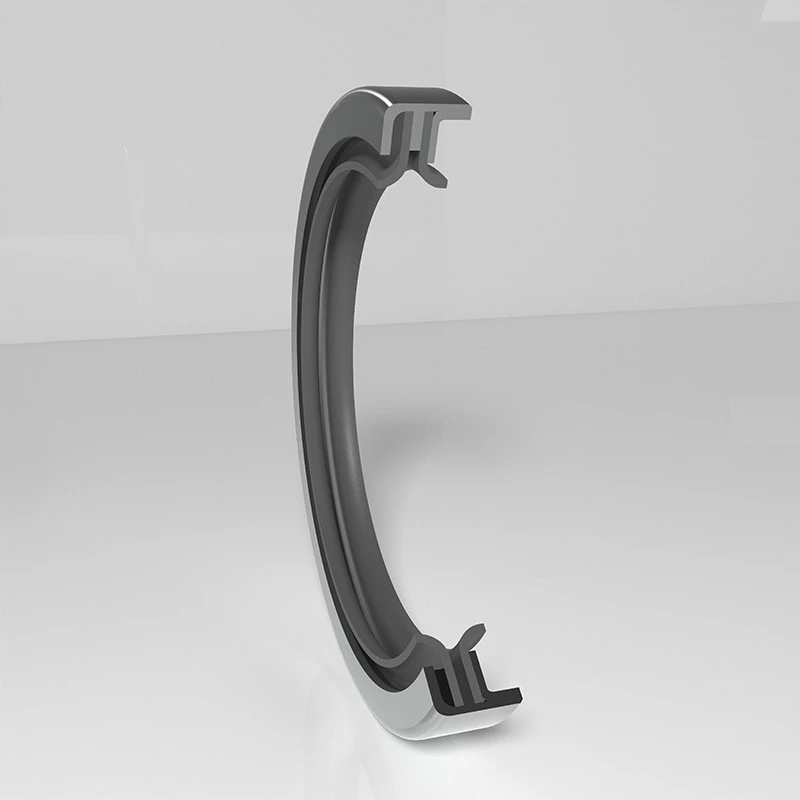

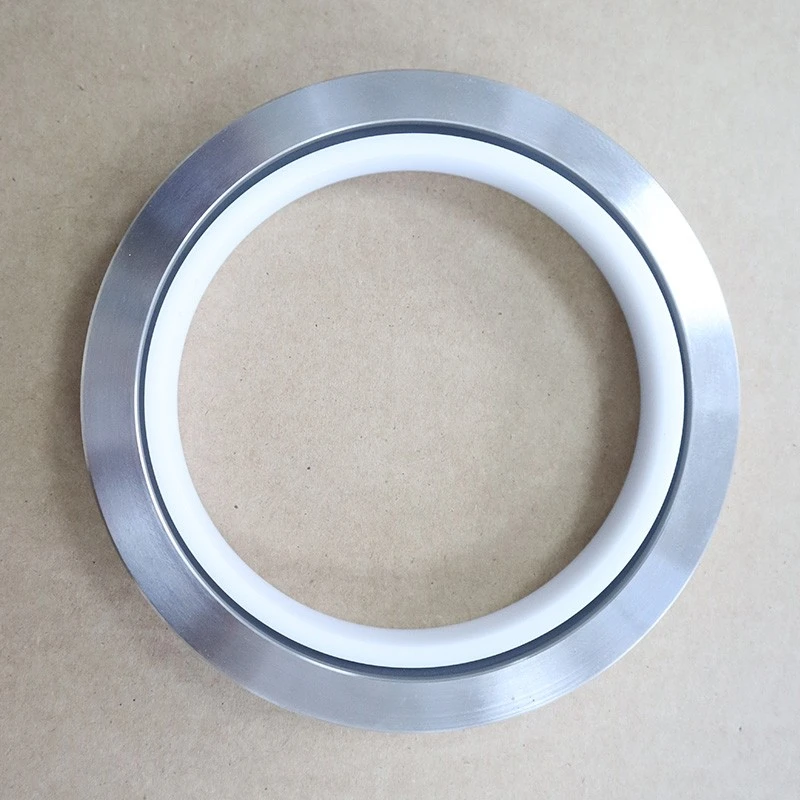

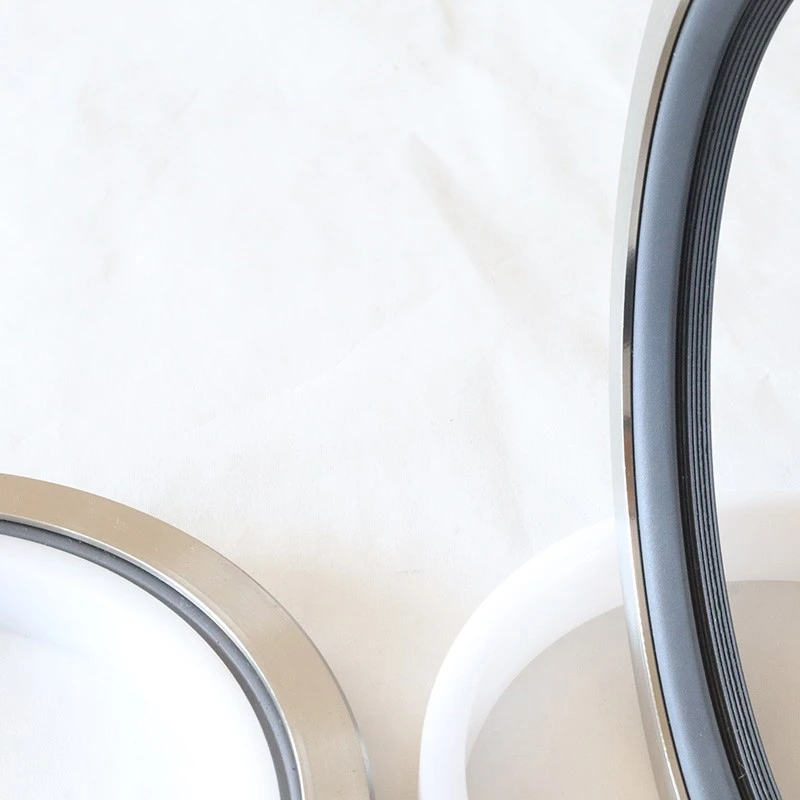

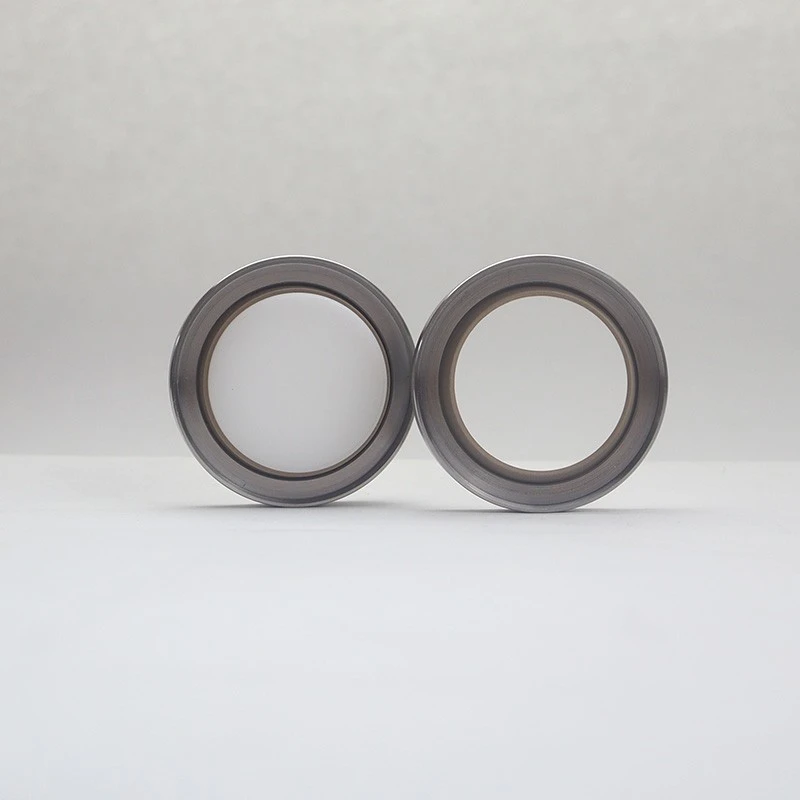

Серія PTFE Power Sul Sul Suly містить металевий скелет і герметичну губу PTFE, що підходить для складних умов праці.

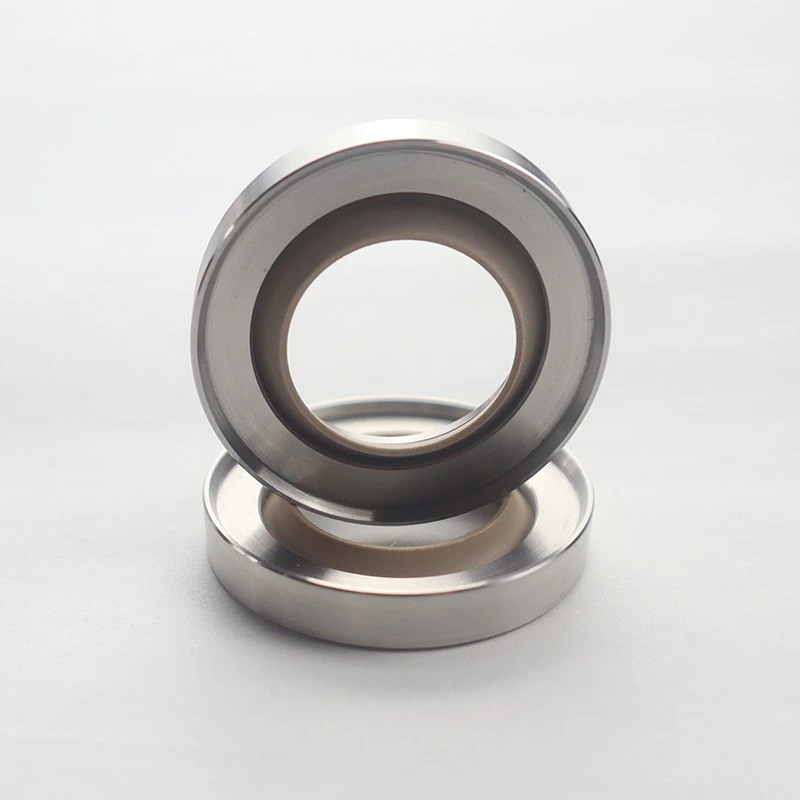

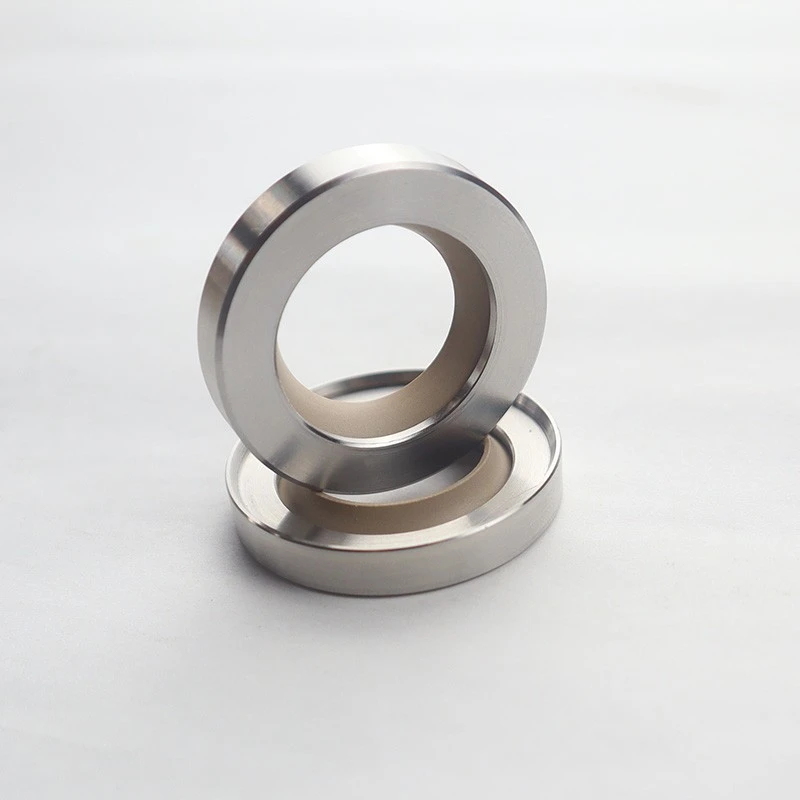

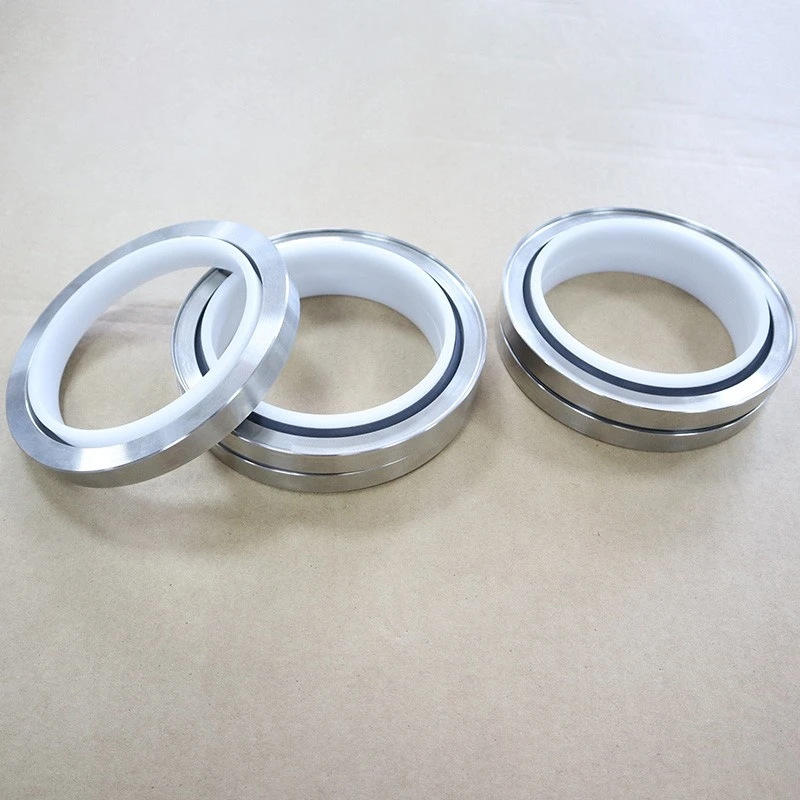

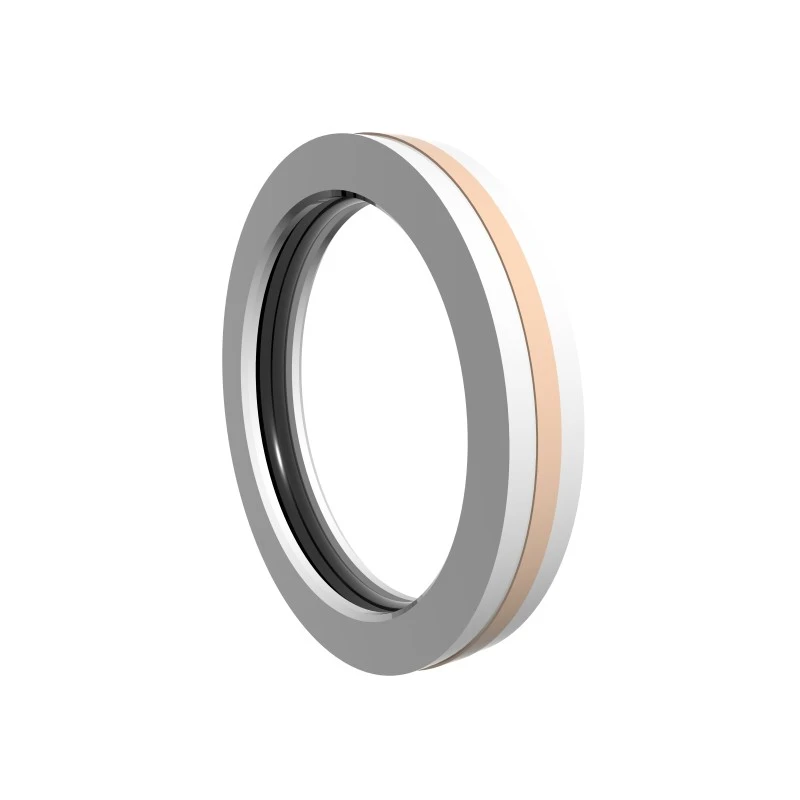

Повна нафтова ущільнення серії RC2057 розроблена для особливих випадків, які традиційні нафтові ущільнення не можуть зустрічатися.

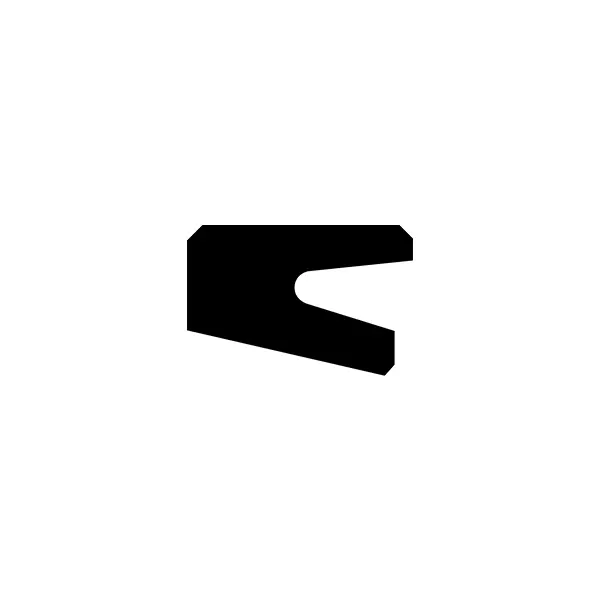

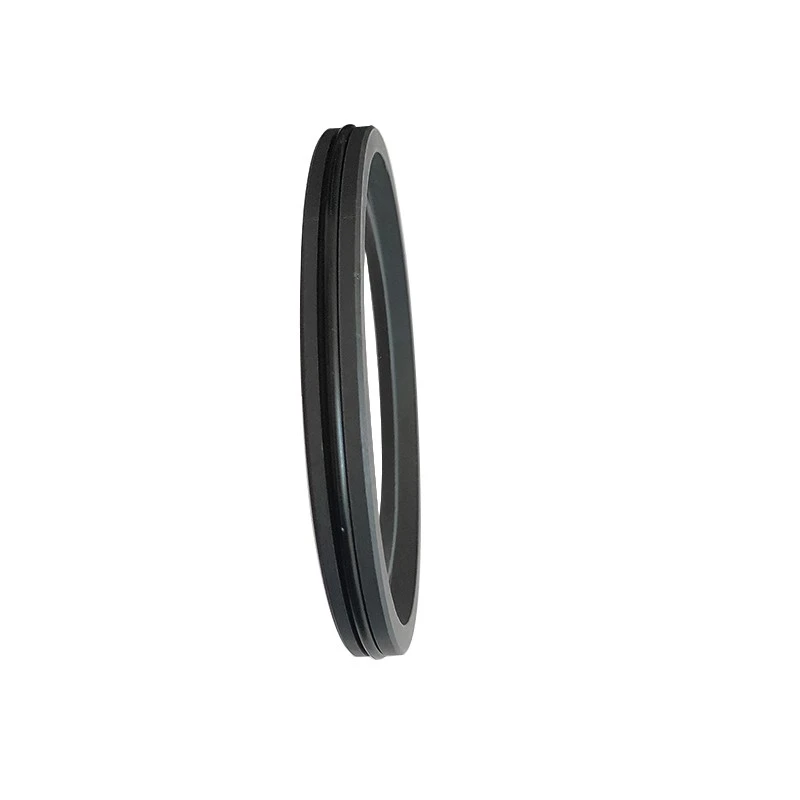

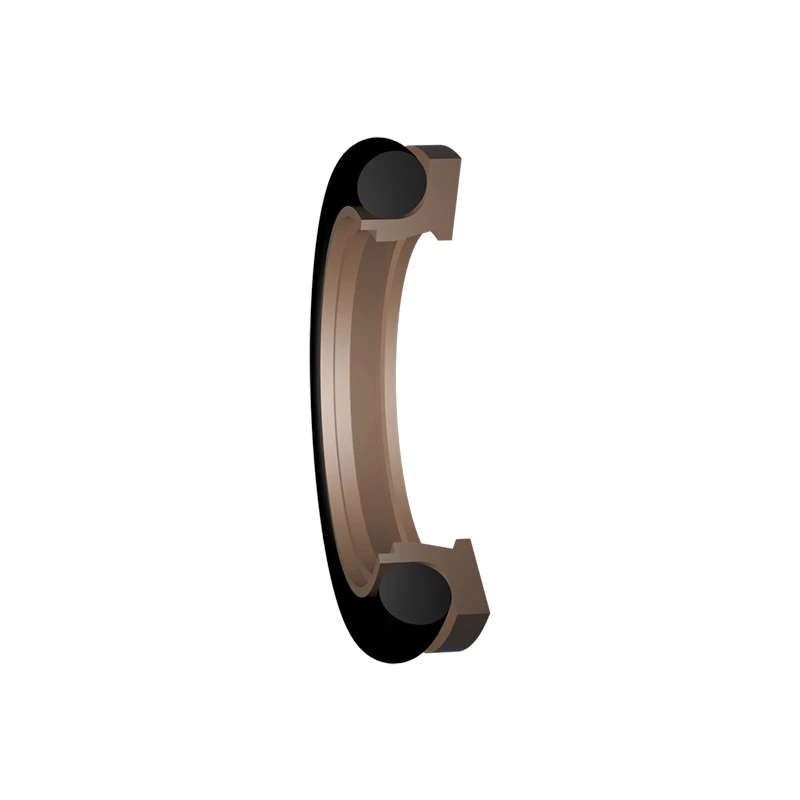

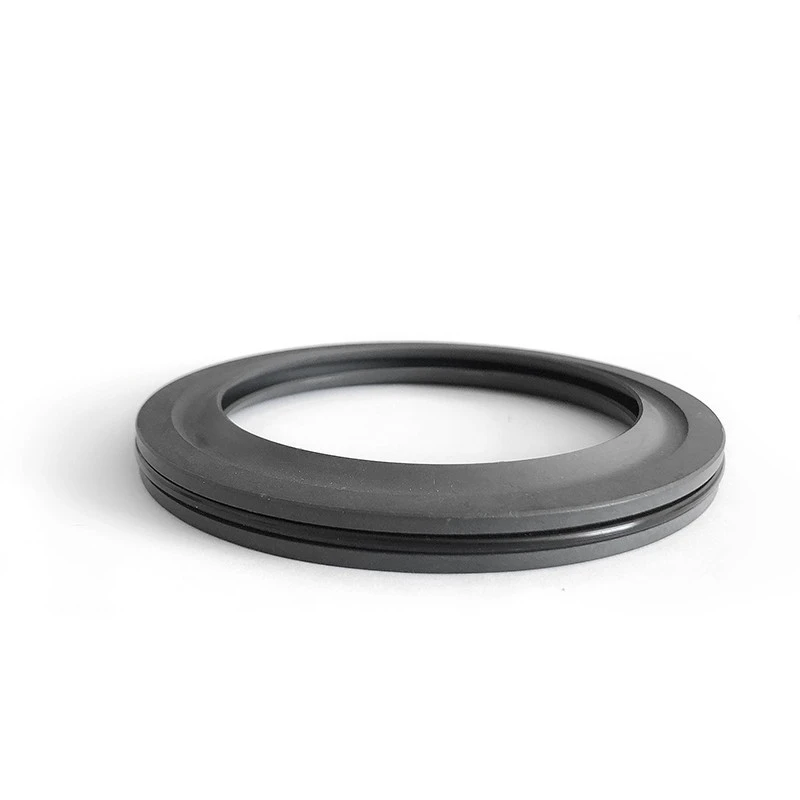

Серія RC2065 забезпечує одностороннє ущільнення тиску для обертових валів, з простою структурою та легкою установкою. Матеріали можуть бути нітриловою гумою (NBR) або Fluororubber (FKM).
Різні печатки Ruichen Seal мають характеристики високого життя, низького тертя, відмінної герметизації та компактної структури. Вони широко використовуються в гідравлічних системах, пневматичному обладнанні, обладнанні тиску води, обертовій машині та промисловому обладнанні високого тиску тощо, що забезпечує надійні високоефективні герметичні рішення.
Особливості та додатки продукту:
Особливості продукту:
Довге життя: високоякісні матеріали та структурний дизайн розширюють термін служби.
Низьке тертя: Матеріали ПТФЕ та ПУ знижують стійкість до бігу та підвищують ефективність.
Хороша герметика: Спеціальна конструкція резервуара для зберігання губ та масла забезпечуйте відмінні показники герметизації.
Компактна конструкція: невеликий дизайн простору, підходить для різних середовищ встановлення.
Широко застосовується: підходить для гідравлічного, пневматичного, тиску води та високого тиску, високої швидкості, низької швидкості та інших умов праці.
Області застосування:
Гідравлічна система, пневматичне обладнання, обладнання для тиску води.
Обертаюча машина високого тиску, обладнання з низьким швидкістю важкого навантаження.
Промислове обладнання, інженерна техніка, автомобільна та аерокосмічна та інші галузі.
Вибір матеріалу:
1. Можна вибрати відповідний ущільнювальний матеріал: Nitrile R01 (NBR), Fluororubber R02 (FKM) тощо.
2. Матеріал для герметизації: Стандартний матеріал PTFE4, інші додаткові матеріали PTFE1, PTFE2, PTFE3, PTFE5.
Матеріал RCX18: HPU.

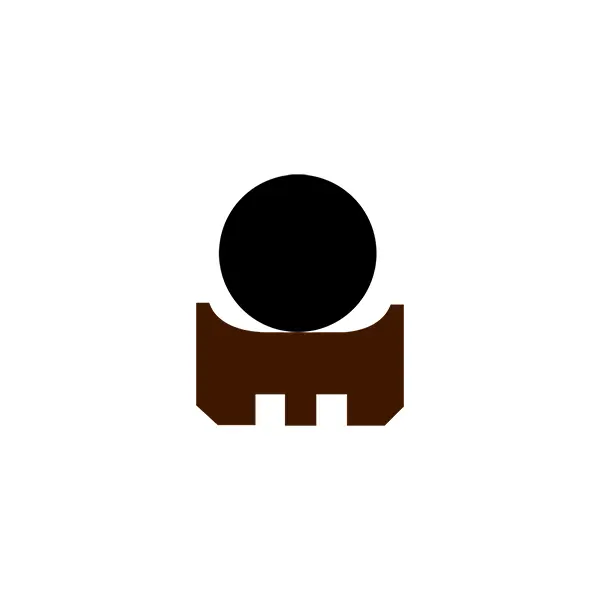

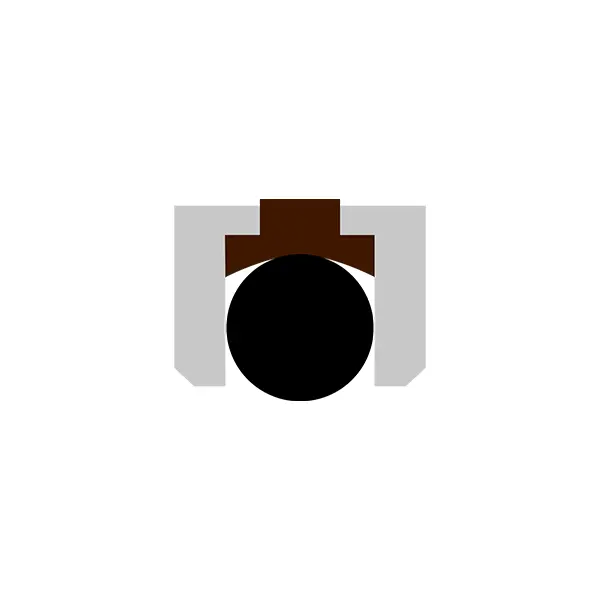

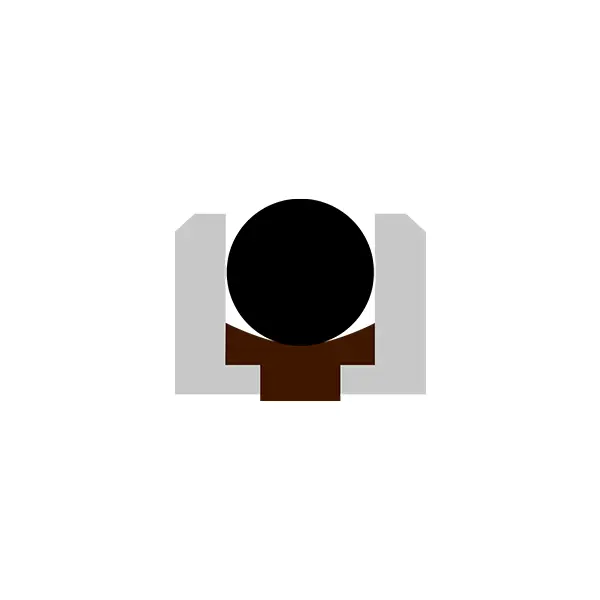

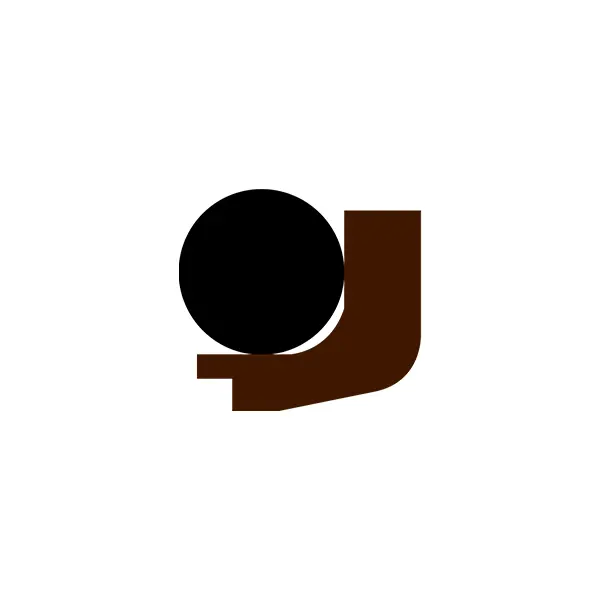

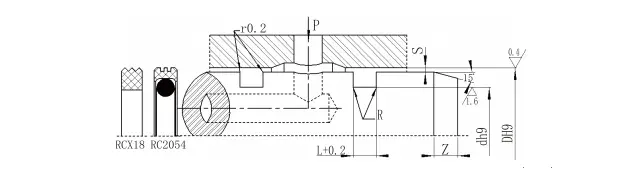

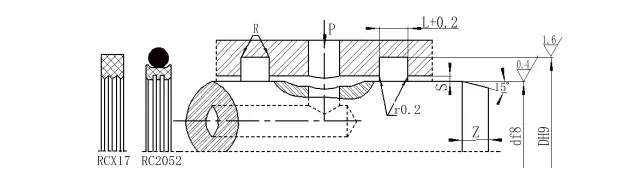

Структурна діаграма
Модель замовлення RC2052-80x91x4.2-ptfe3-ro1 model-dxdxl-material код замовля
Модель замовлення RC2054-80x69x4.2-ptfe3-ro1 model-d*d*l-матерційний код замовлення модель rcx18-80x69x4.2-hpu model-d*d*l-матеріальний код код

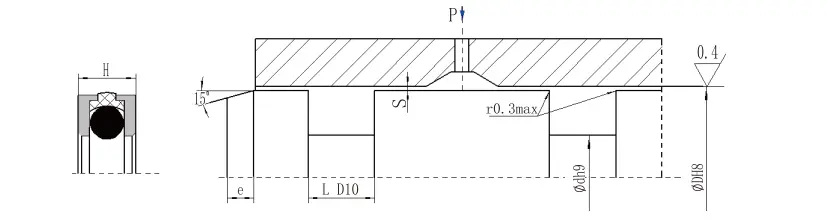

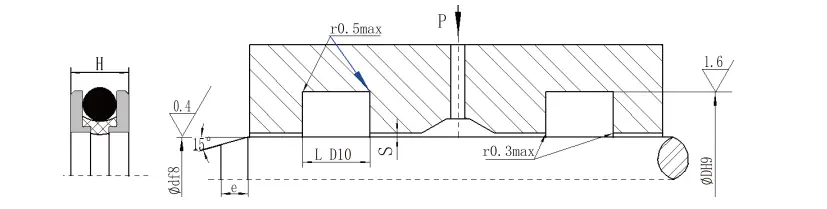

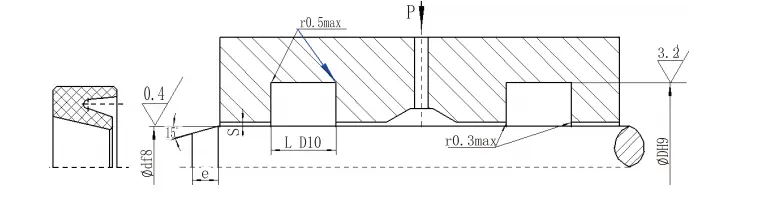

Розміри встановлення RDI
| DF8 | DH9 | L D10 | H | Розрив S | |
| 0-10mpa | 10-36mpa | ||||
| 50-79 | D+10 | 5 | 4.5 | 0,4-0,3 | 0,3-0,25 |
| 80-109 | D+13,8 | 7.5 | 7 | 0,45-0,35 | 0,35-0,3 |
| 110-299 | D+20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D+24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Будь ласка, проконсультуйтеся з нашою компанією | ||||
Довжина камери
| Діапазон діаметрів стрижня | Довжина камери E≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA Розміри встановлення
| DH8 | DH9 | L D10 | H | Розрив S | |
| 0-10mpa | 10-36mpa | ||||
| 50-124 | D-16 | 8 | 7.5 | 0,45-0,35 | 0,35-0,3 |
| 125-199 | D-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Довжина камери
| Діапазон діаметрів стрижня | Довжина камери E≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

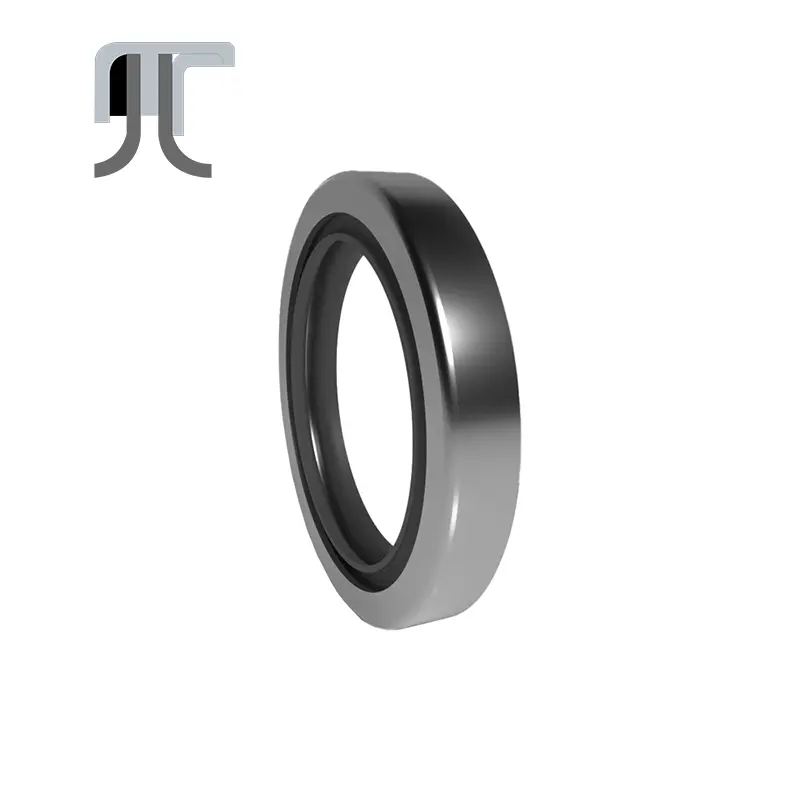

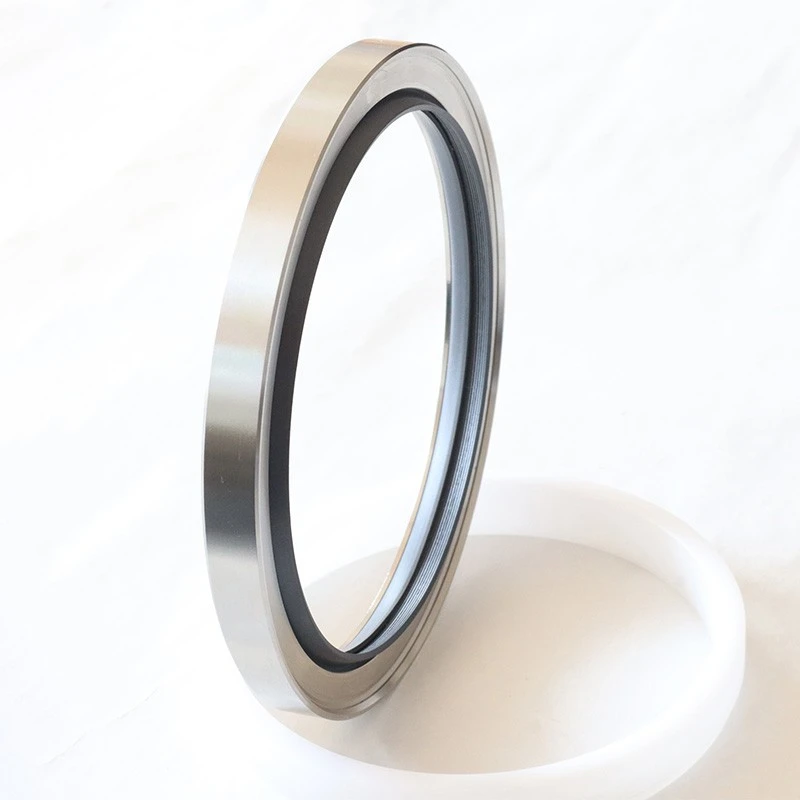

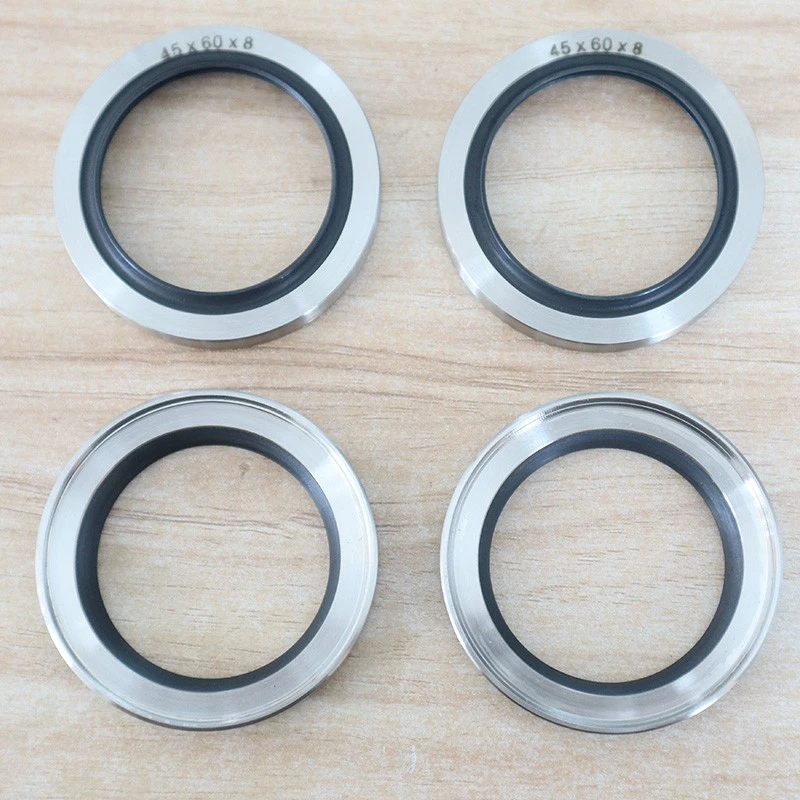

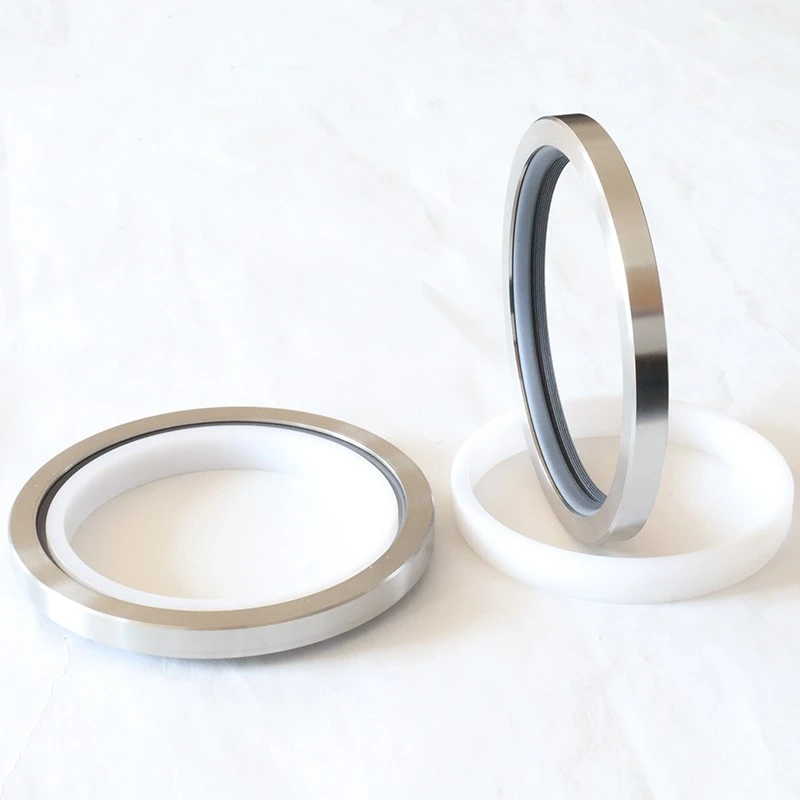

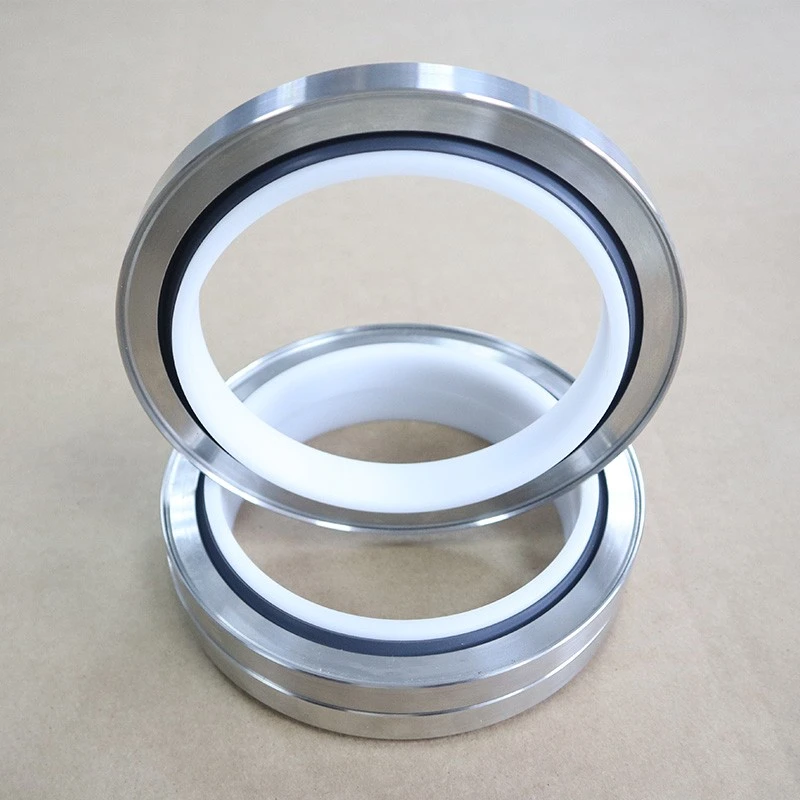

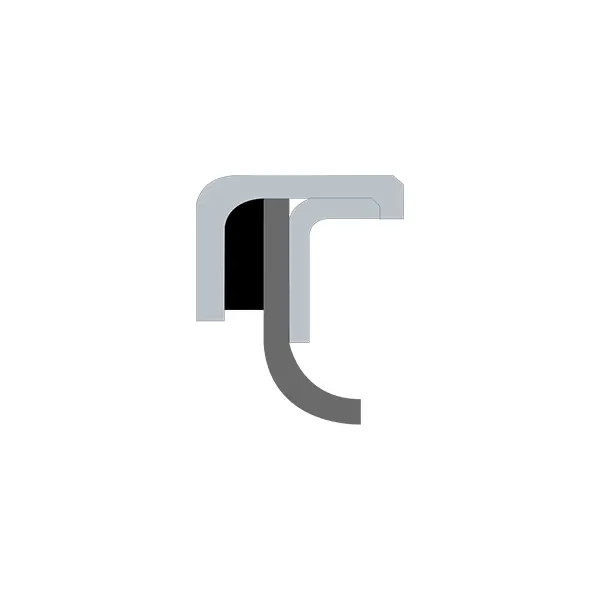

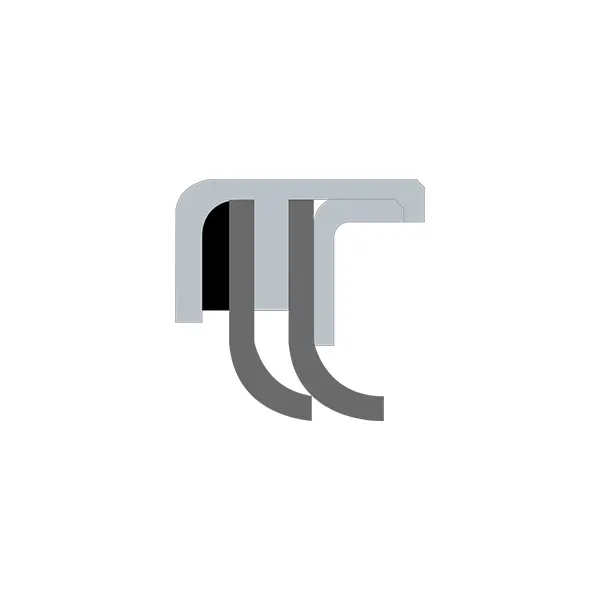

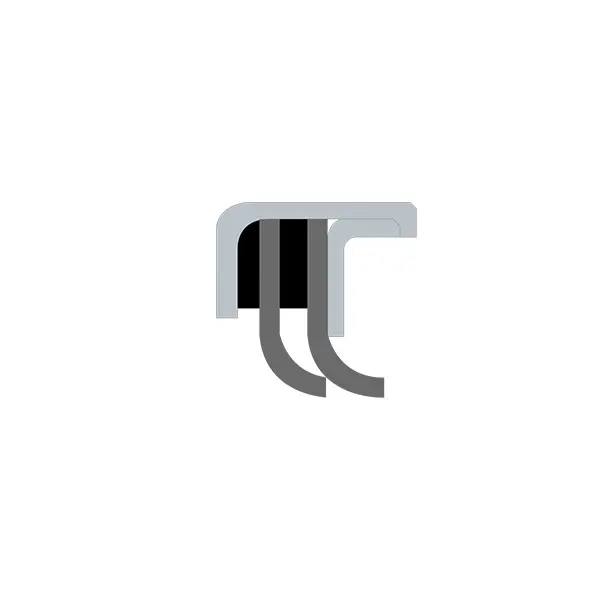

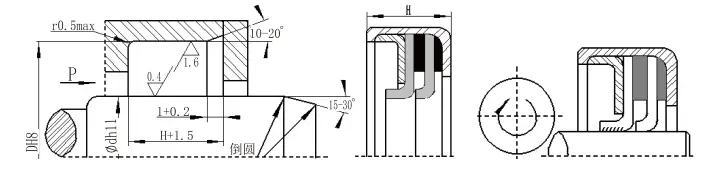

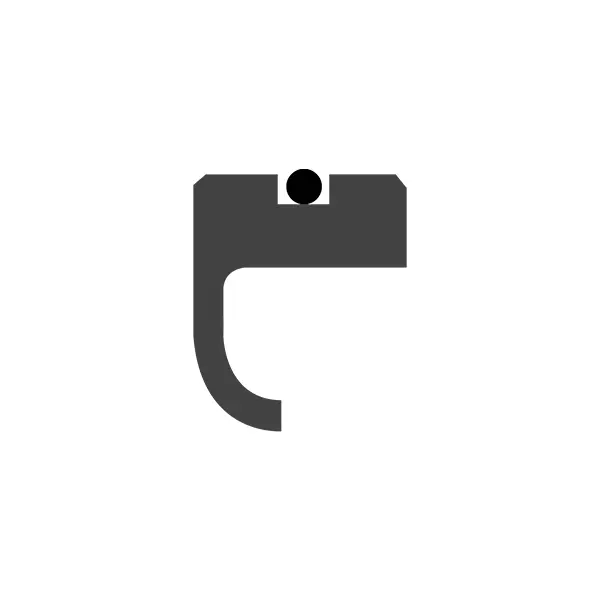

Тип RCS PT Fe Power Mature ущільнювача (PTFE MAIL PAL)

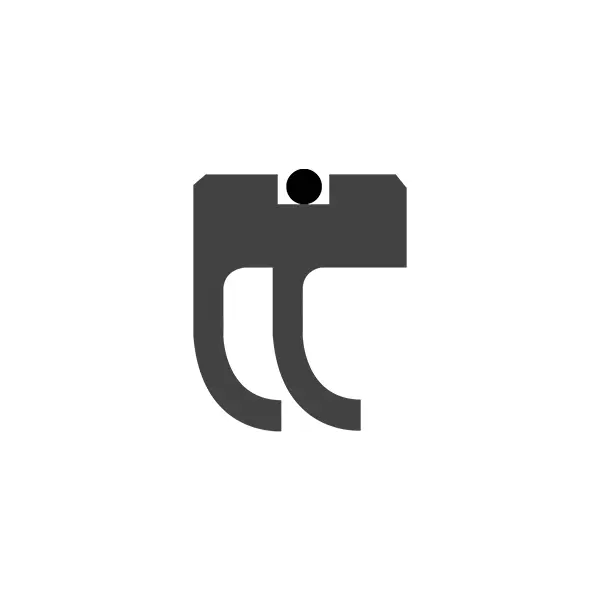

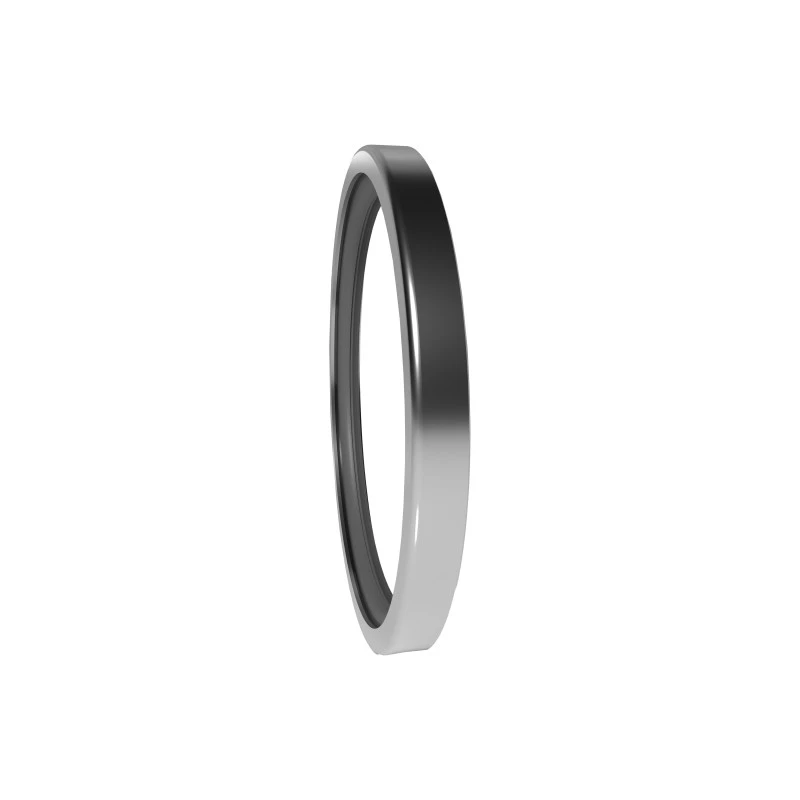

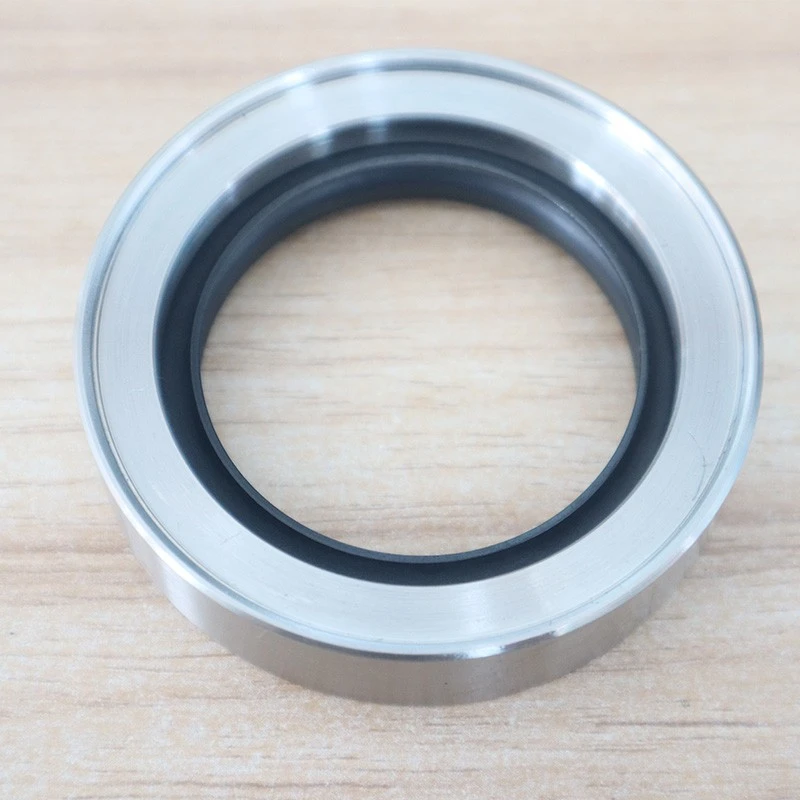

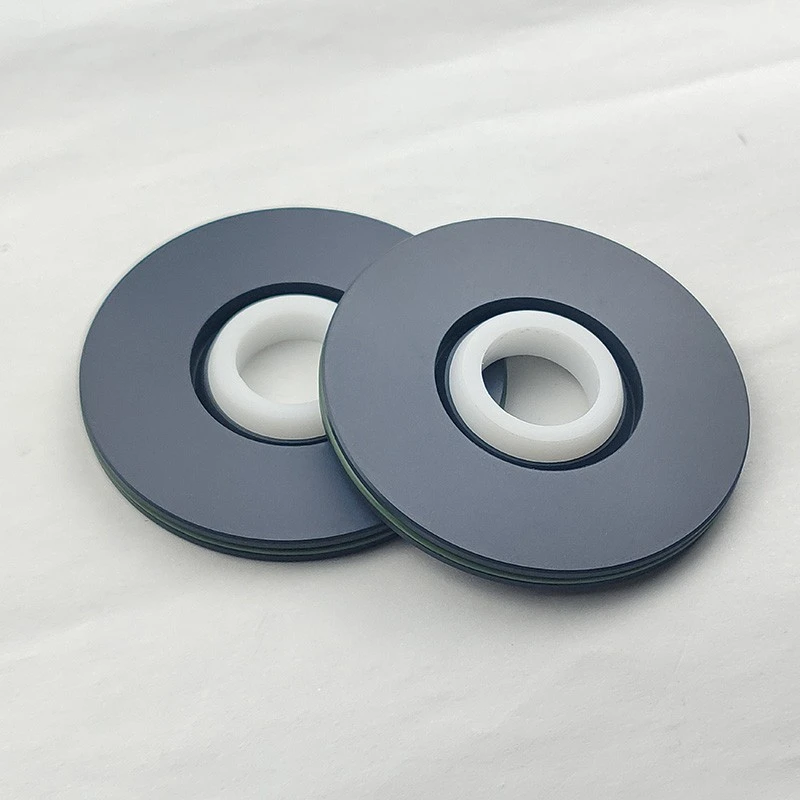

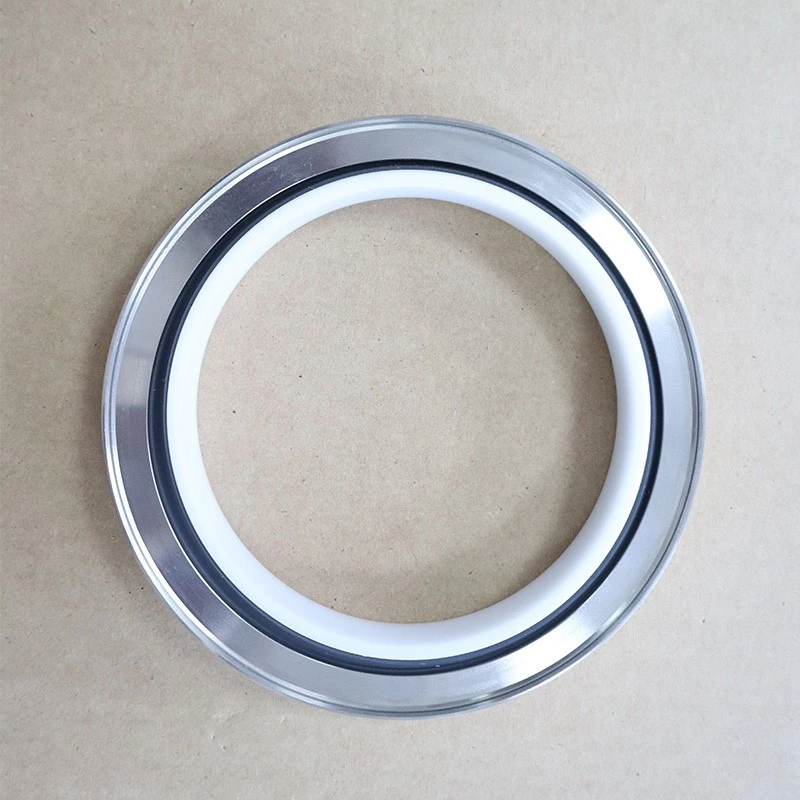

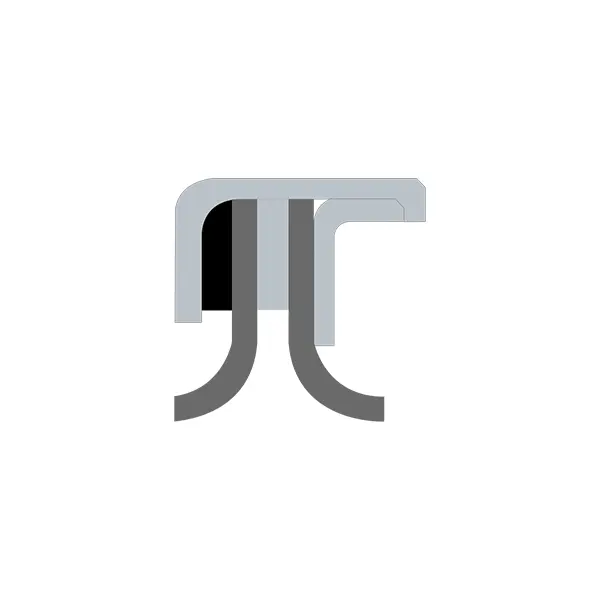

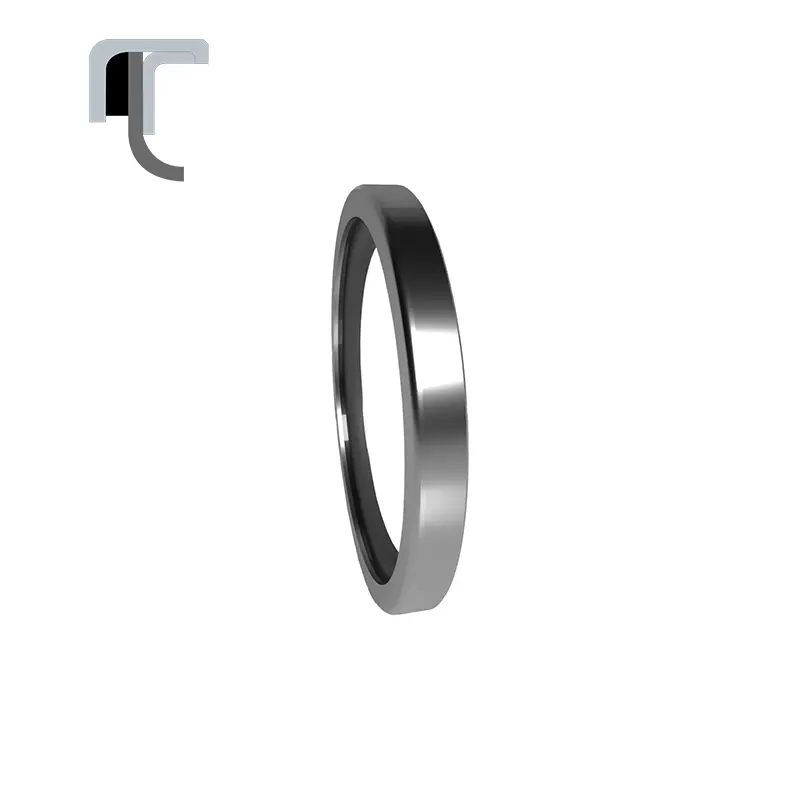

Rc2057 Тип повного масляного ущільнення Pt Fe

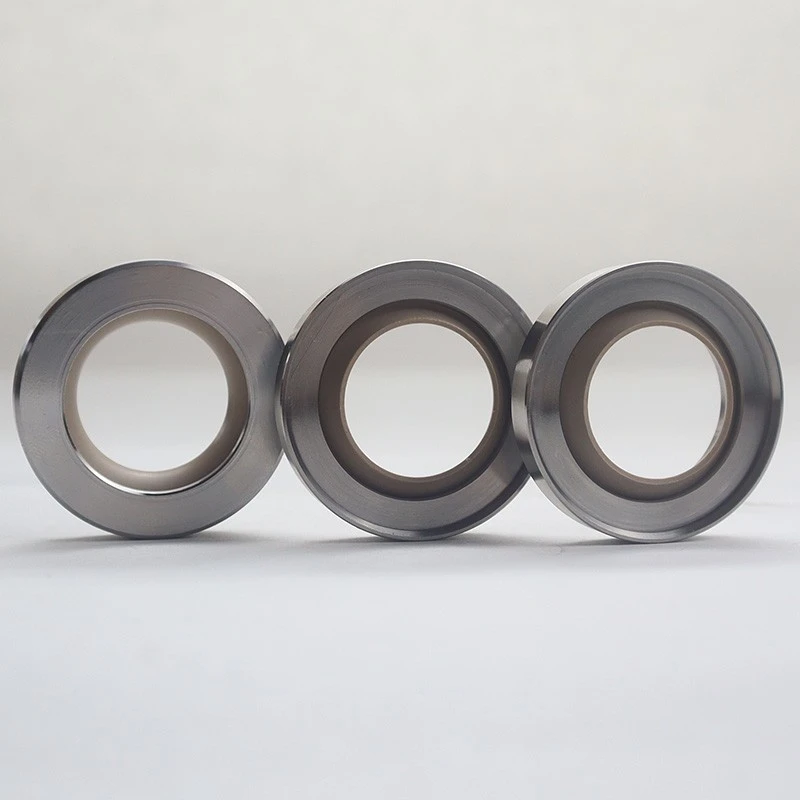

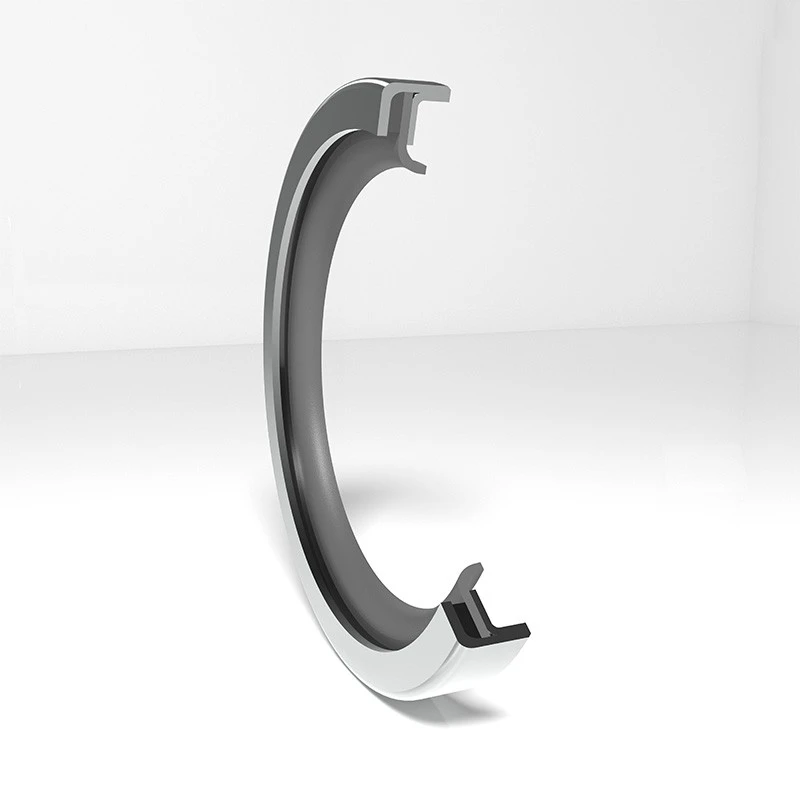

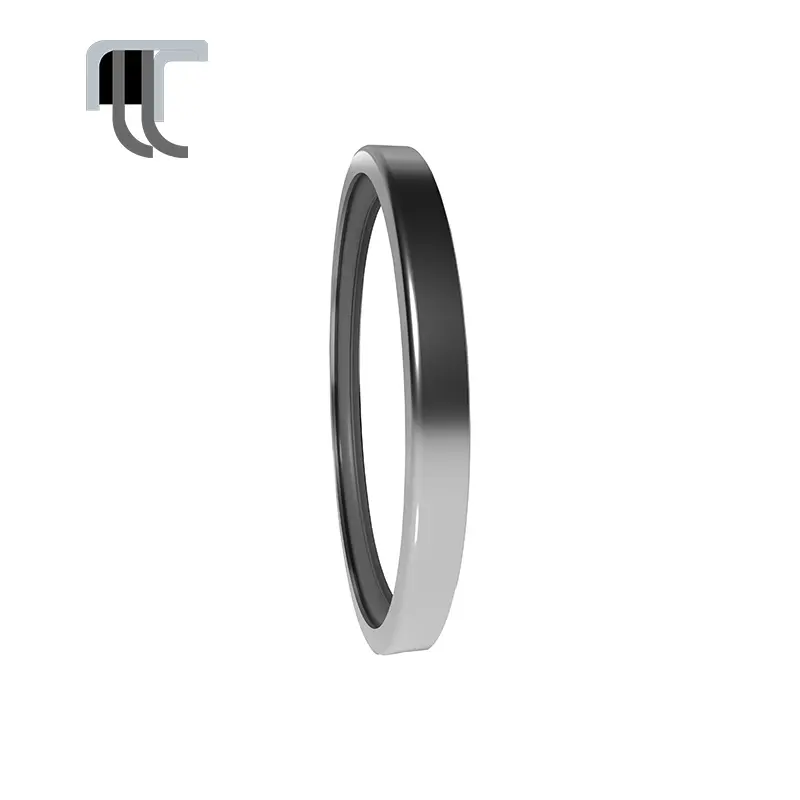

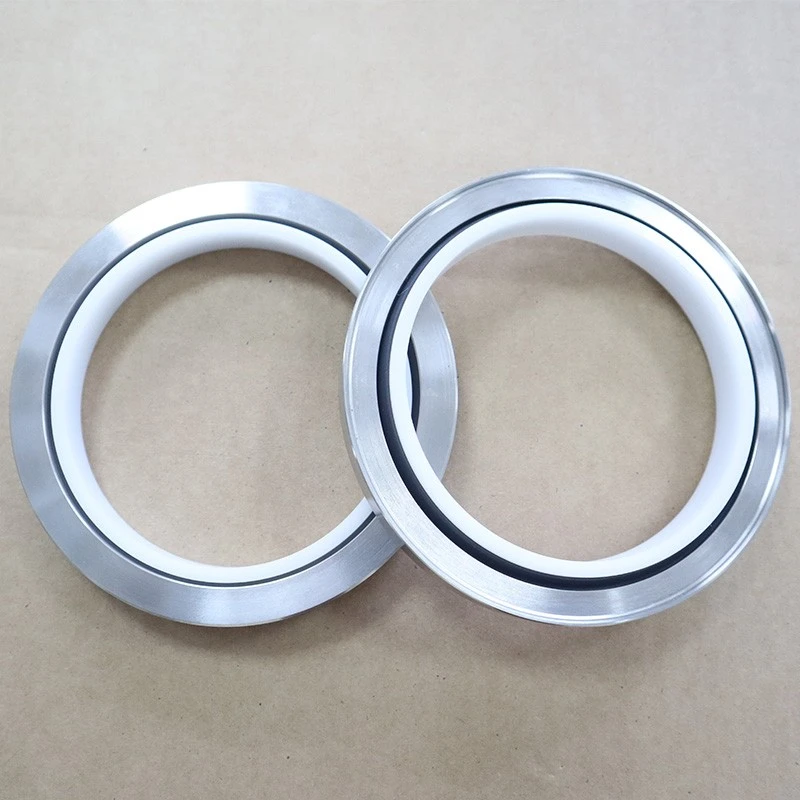

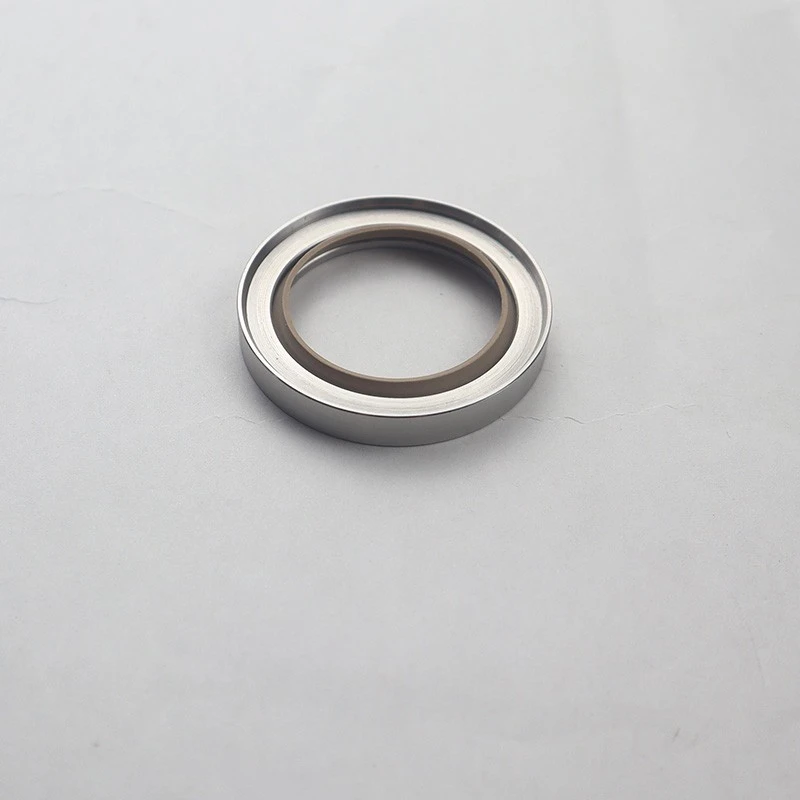

PTFE POWER MAIL PELER типу RCS складається з металевої рами, герметизації губ PTFE та внутрішнього статичного ущільнення. Він розділений на тип, тип B, тип C, тип D тощо. Особливості:
1. Хімічна корозійна стійкість
2. Широкий діапазон температури
3. Підходить для низького змащення та змащення без нафти
4. Низьке тертя для досягнення мінімального споживання електроенергії
5. Підходить для високої швидкості
6. Немає прилипання, низька стійкість до запуску після тривалого відключення
7. Підходить для обертових валів, які не були загартовані (розумний відбір PTFE Lip)
8. Підходить для випадків з більш високим тиском
Ⅰ. Типові програми:
Обертові компресори, гвинтові компресори, коробки передач/передач, вентилятори, двигуни, верстат для верстатів, гідравлічні двигуни, центрифуги тощо
Ⅱ. Вимоги до твердості для спаровування поверхонь
Рекомендована твердість: HRC ≥ 58. Необхідна твердість пов'язана з багатьма факторами. М’які обертові вали також застосовуються в ситуаціях низького тиску та низької швидкості. Пластини для губ PTFE6 рекомендуються для м'яких металів.
Ⅲ. Вимоги до якості для спаровування поверхонь
Ra = 0,2-0,63 a rz = 1-3um rmax = 1-4um
| Форма поперечного перерізу | Модель | Тиск (MPA) | Температура (℃) | Швидкість (РС) | Середній |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Нафта, газ, вода тощо. |
|
RCS-B | 2 | -35 ~+200 | 20 | Нафта, газ, вода тощо. |
|
RCS-C | 1 | -35 ~+200 | 20 | Нафта, газ, вода тощо. |
|
RCS-D | 2 | -35 ~+200 | 20 | Нафта, газ, вода тощо. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Майже всі ЗМІ |
|
RC2057-B | 2 | -35 ~+200 | 20 | Майже всі ЗМІ |
Ⅳ. Шаблон спірального потоку потужності рідини:
Тип RCS-D приймає пластину для губ зі структурою структури спірального потоку для поліпшення здатності до ущільнення. Обертовий вал дозволяється обертатися лише в одному напрямку.

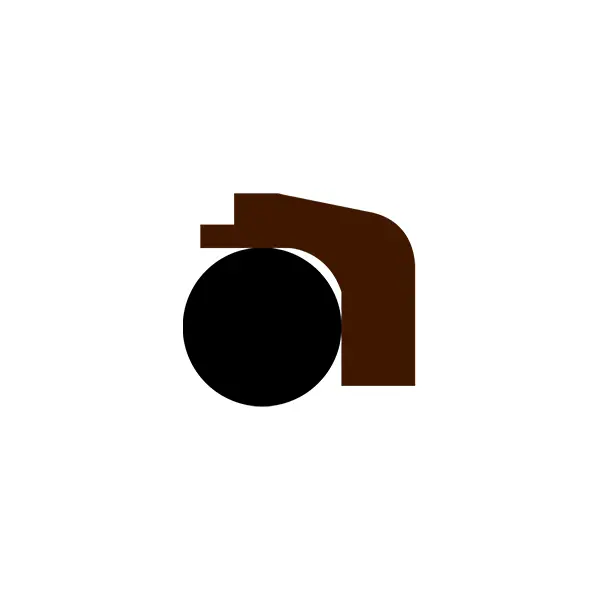

RC20658 Розміри встановлення
| Модель | DF8 | DH9 | L D10 | Розхитувати |
| RC2065a | 400-3000 | D+16,8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17,5 | ||
| > 3000 | Будь ласка, проконсультуйтеся з нашою компанією | |||
Довжина камери
| Діапазон діаметрів стрижня | Довжина камери E≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |
Технічні характеристики та розміри:

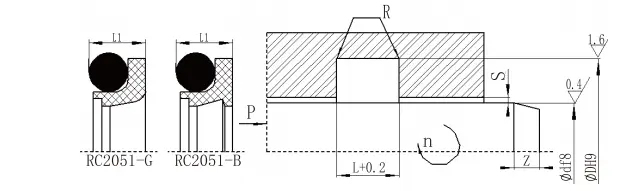

| D F8 Стандартний RC2051 | D F8 Світлове навантаження RC2051-Q | D F8 Важке навантаження RC2051-Z | D H9 | L+0.2 | L1 | Rмаксимум | Sмаксимум | Zхв | d0 | ||
| <10mpa | <20mpa | <40mpa | |||||||||
| - | 5 ~ 15,9 | - | D+4,5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15,9 | 16 ~ 38,9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38,9 | 39 ~ 107,9 | 5 ~ 15,9 | D+8,2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 108 ~ 670,9 | 16 ~ 38,9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 671 ～ 999 | 39 ~ 107,9 | D+15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670,9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Примітка: 1. Для діаметра вала ≤30 мм рекомендується використовувати відкриту канавку. Тип навантаження легше встановити в закритому канавці.
2. Рекомендується, щоб твердість поверхні обертового валу була HRC> 58.

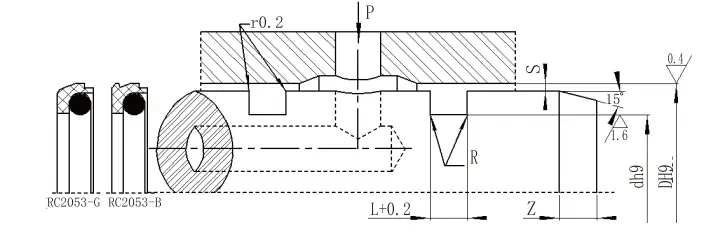

RC2053
| Діапазон діафрагми D H9 | Діаметр канавки D H9 | Ширина канавка L+0,2 | Висота ущільнення L1 | Округлі кути Rмаксимум | Радіальний зазор s | Chamfer Zхв | Діаметр дротяного кільця D0 | ||
| <10mpa | <20mpa | <40mpa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Примітка: 1. Для діаметра вала ≤ 30 мм рекомендується відкритим канавкою.
RC2052
| Діапазон діаметрів вала D F8 | Діаметр канавки D H9 | Ширина канавка Л+0.2 | Радіальний зазор sмаксимум | Округлі кути Rмаксимум | Фаска Zхв | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7,5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Примітка: 1. Для діаметра вала ≤ 30 мм рекомендується відкритим канавкою.
2. Для тиску> 30 МПа область кореня ущільнення використовує толерантність H8/F8.
RC2054| Діапазон діафрагми D H9 | Діаметр канавки D H9 | Ширина канавка Л+0.2 | Радіальний зазор sмаксимум | Округлі кути Rмаксимум | Фаска Zхв | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Профіл | Модель | Тиск (MPA) | Температура (℃) | Еталонна швидкість (РС) |
Довідкове значення PV Mpa.m/s | ЗМІ |
|
RC2051-B | ≤70 (стандарт) | -35 ~+100 (відповідність ущільнювача NBR) | <2 | ≤5 | Гідравлічна олія, емульсія, вода, газ тощо. Гідравлічна олія, емульсія, вода, газ тощо. |
| ≤30 (висока швидкість) | -20 ~+200 (відповідність ущільнювача FKM) | <6 | ||||
|
RC051-G | ≤70 (стандарт) | -35 ~+100 (відповідність ущільнювача NBR) | <2 | ≤5 | Гідравлічна олія, емульсія, вода, газ тощо. Гідравлічна олія, емульсія, вода, газ тощо. |
| ≤30 (висока швидкість) | -20 ~+200 (відповідність ущільнювача FKM) | <6 | ||||
|
RC2053-B | ≤70 (стандарт) | -35 ~+100 (відповідність ущільнювача NBR) | <2 | ≤5 | Гідравлічна олія, емульсія, вода, газ тощо. Гідравлічна олія, емульсія, вода, газ тощо. |
| ≤30 (висока швидкість) | -20 ~+200 (відповідність ущільнювача FKM) | <6 | ||||
|
RC2053-G | ≤70 (стандарт) | -35 ~+100 (відповідність ущільнювача NBR) | <2 | ≤5 | Гідравлічна олія, емульсія, вода, газ тощо. Гідравлічна олія, емульсія, вода, газ тощо. |
| ≤30 (висока швидкість) | -20 ~+200 (відповідність ущільнювача FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (відповідність ущільнювача NBR) | ≤2 | ≤2,5 | Гідравлічна олія, емульсія, вода, газ тощо. Гідравлічна олія, емульсія, вода, газ тощо. |
| -20 ~+200 (відповідність ущільнювача FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0,5 | - | Гідравлічна олія, емульсія, вода, газ тощо. |
|
RC2054 | ≤40 | -35 ~+100 (відповідність ущільнювача NBR) | ≤2 | - | Гідравлічна олія, емульсія, вода, газ тощо. Гідравлічна олія, емульсія, вода, газ тощо. |
| -20 ~+200 (відповідність ущільнювача FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0,5 | - | Гідравлічна олія, емульсія, вода, газ тощо. |
|
RDI | <36 | -35 ~+100 | <0,5 | - | Гідравлічна олія, емульсія, вода, газ тощо. |
|
RDA | <36 | -35 ~+100 | <0,5 | - | Гідравлічна олія, емульсія, вода, газ тощо. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Нафта, вода, газ тощо. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Нафта, вода, газ тощо. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Нафта, вода, газ тощо. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Нафта, вода, газ тощо. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Майже всі ЗМІ |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Майже всі ЗМІ |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Гідравлічна олія, емульсія, вода, жир тощо. |
