Обертальні ущільнення губ вала

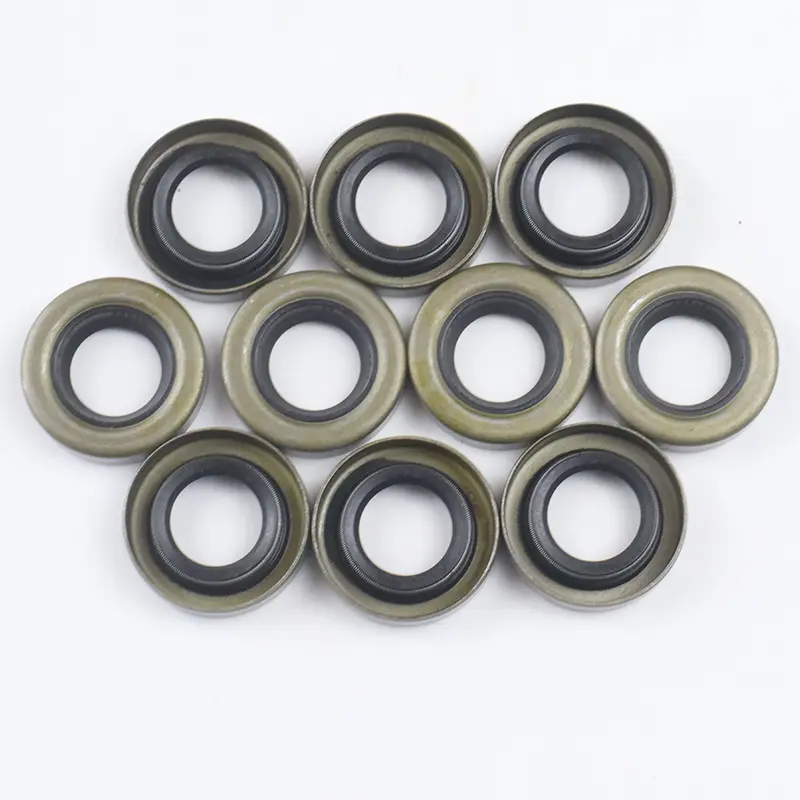

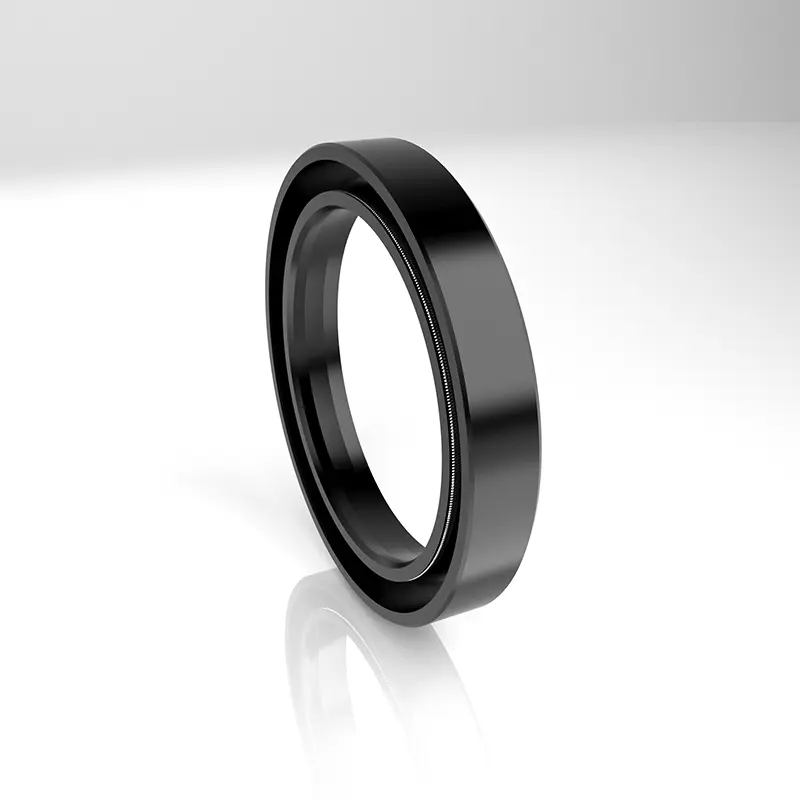

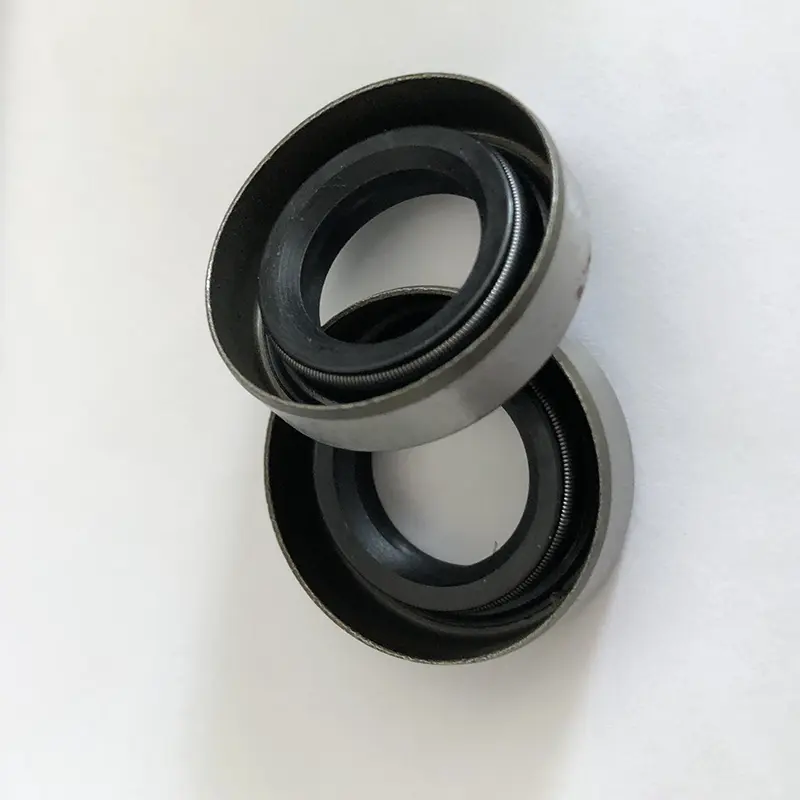

Обертальні ущільнювачі губ вала, загальновідомі як масляні ущільнення, встановлюються в сидінні обертового підшипника і дають відносний рух з обертовим валом. Металева рама відіграє допоміжну роль, а пружина застосовує радіальне попереднє навантаження на ущільнювальну губу, щоб запобігти витоку мастильного масла та вторгнення зовнішнього бруду.

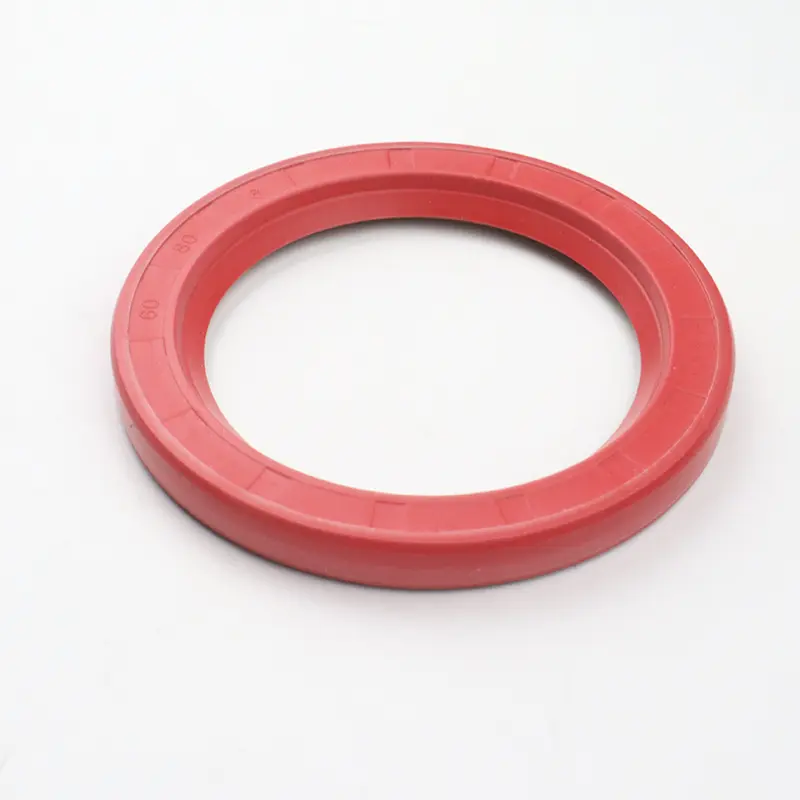

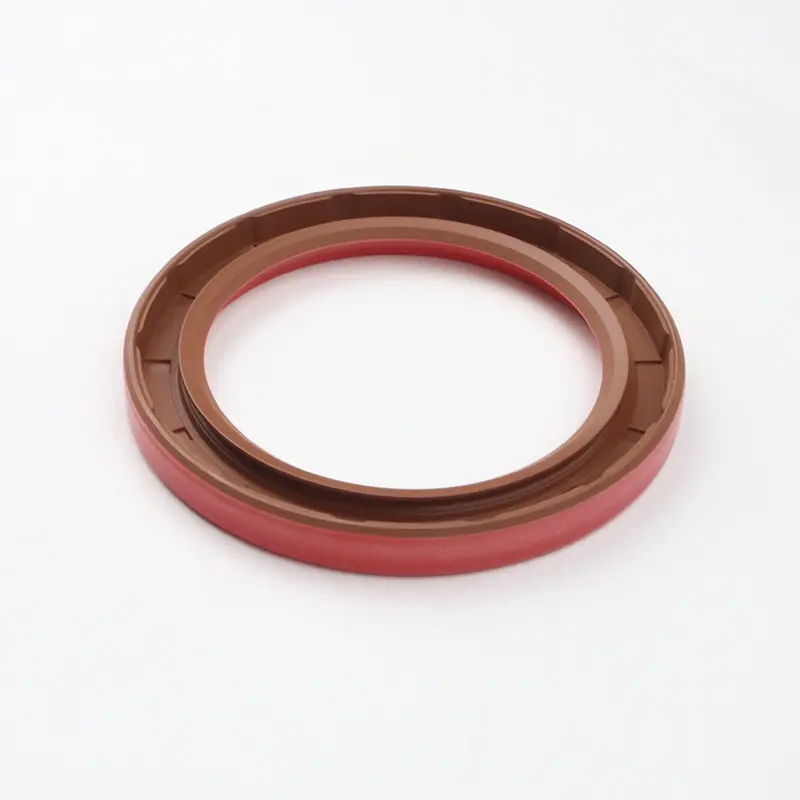

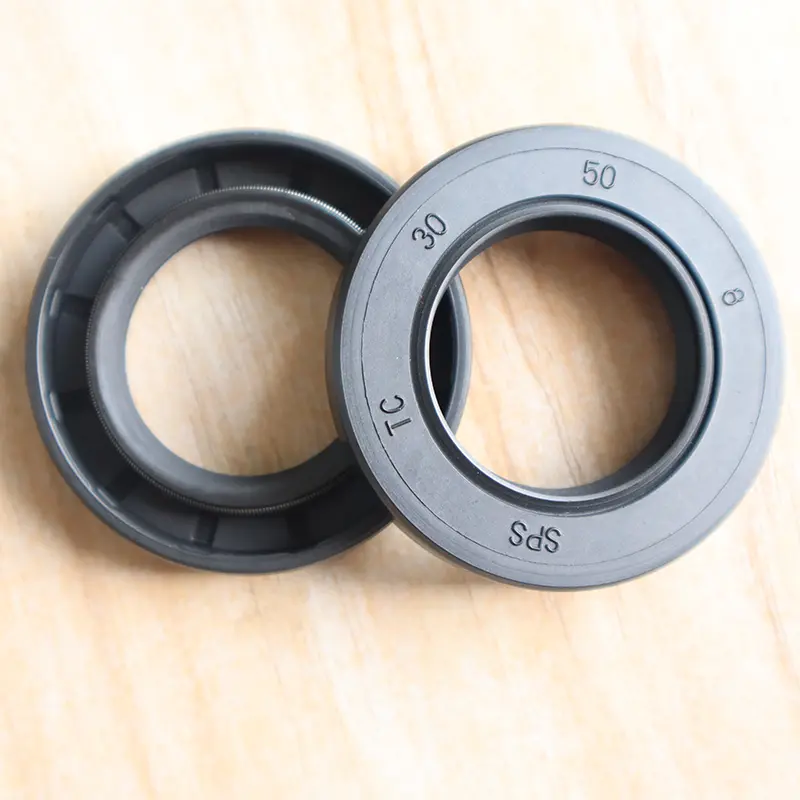

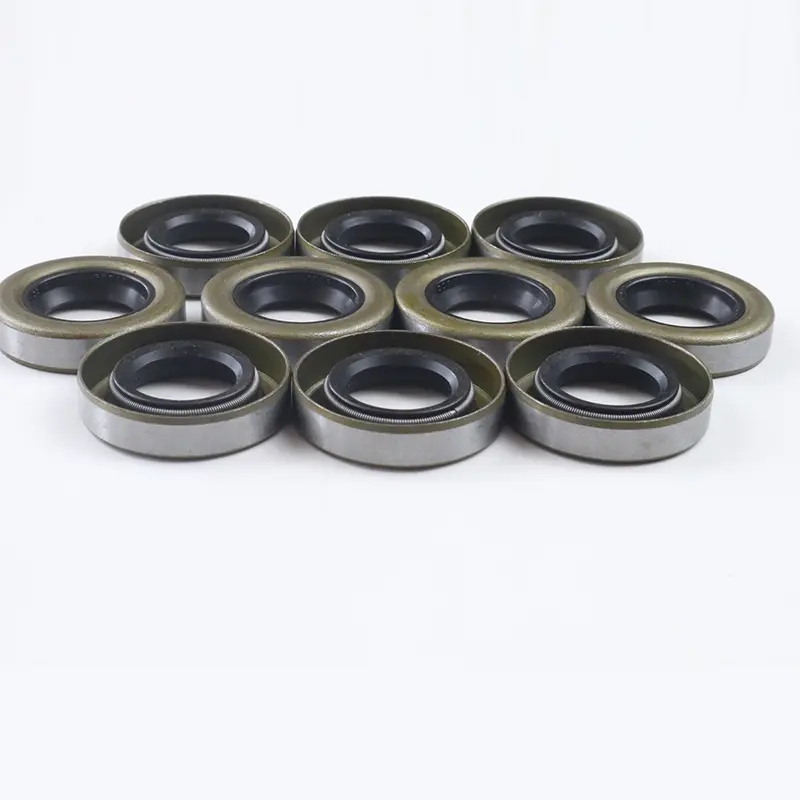

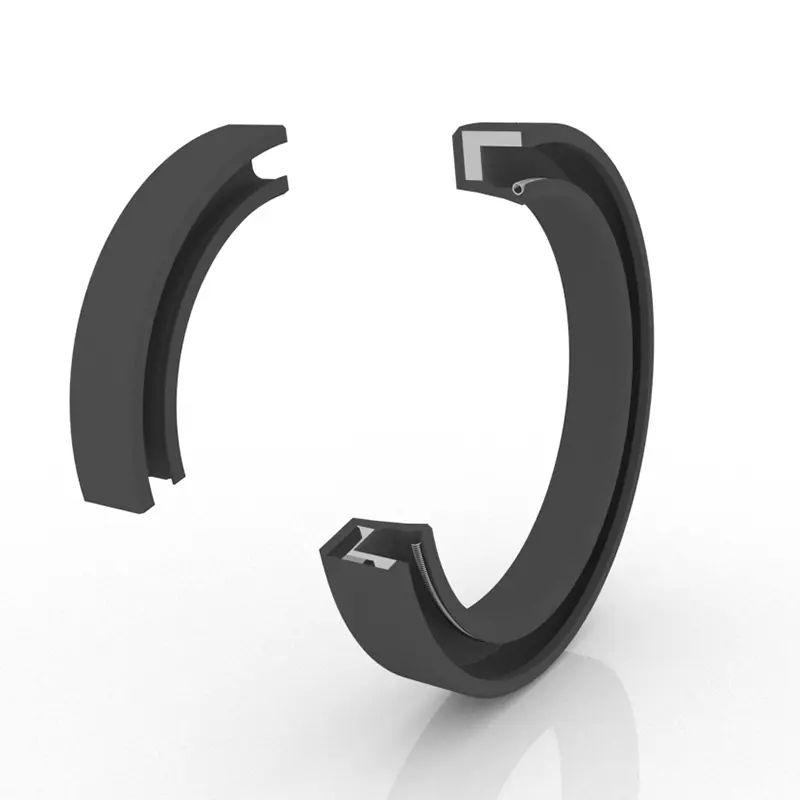

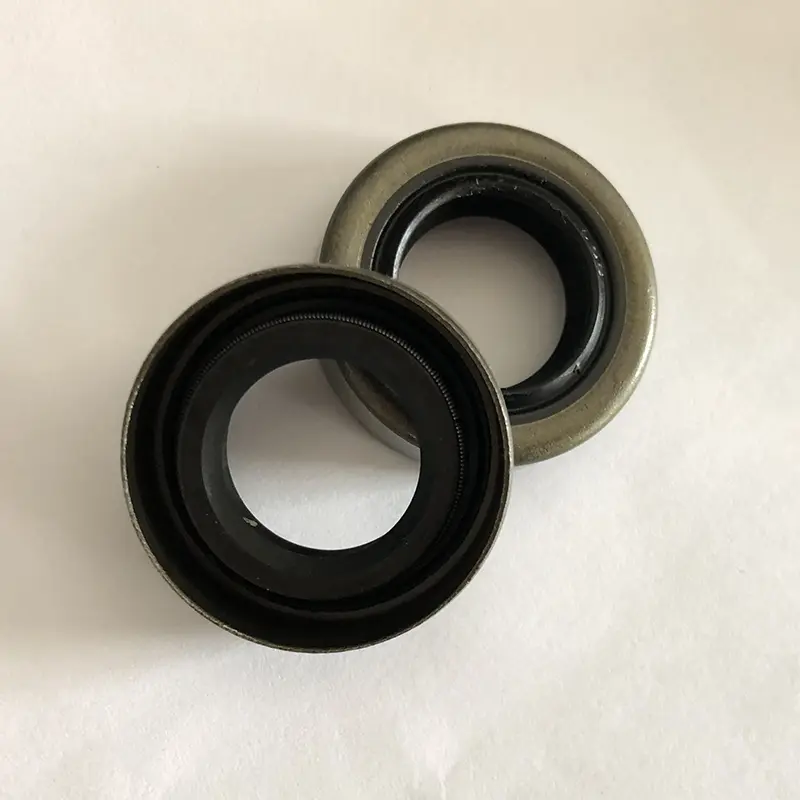

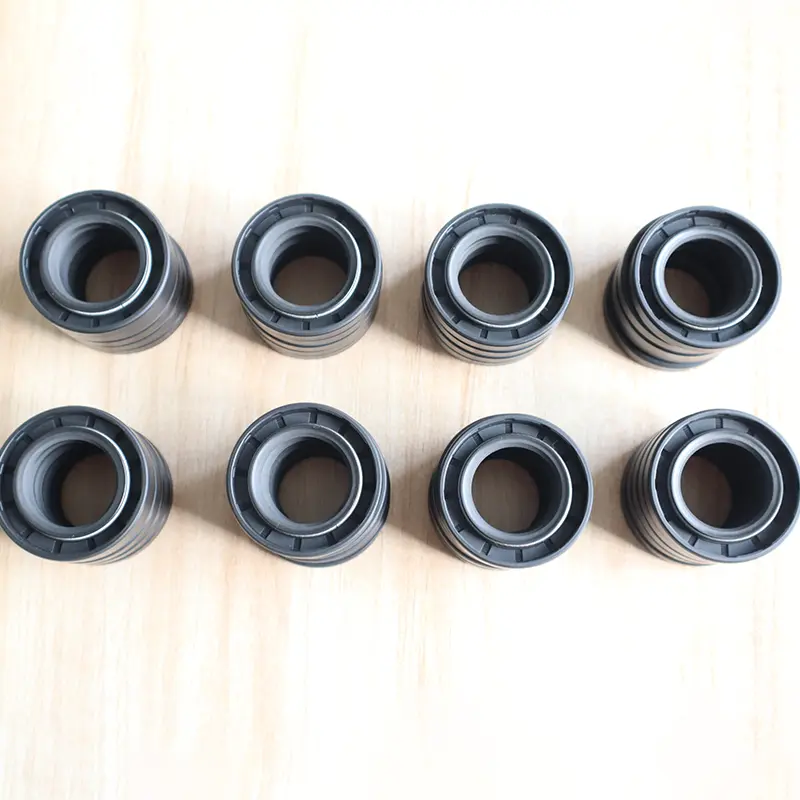

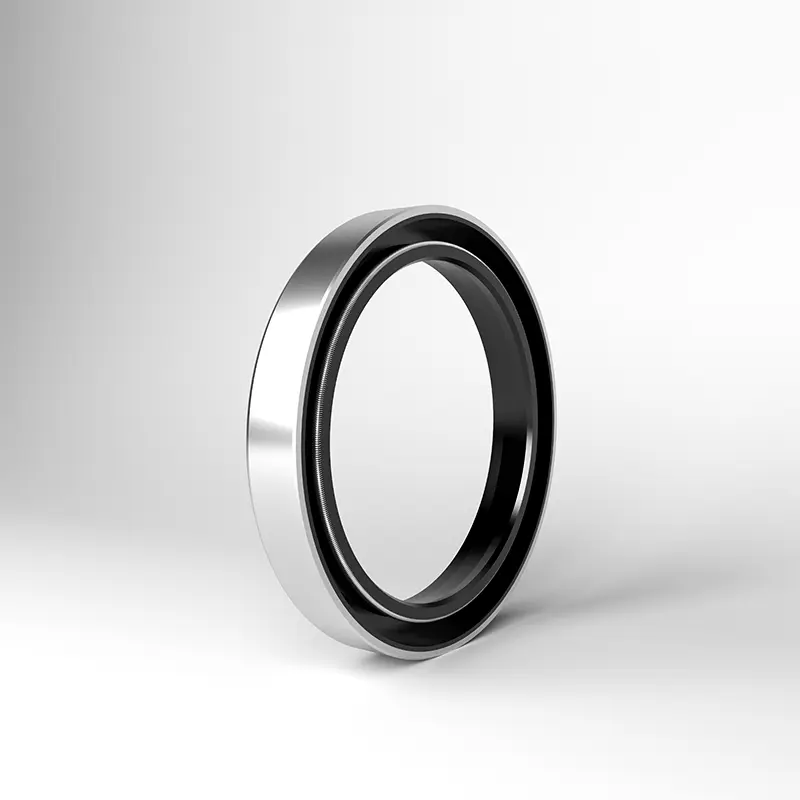

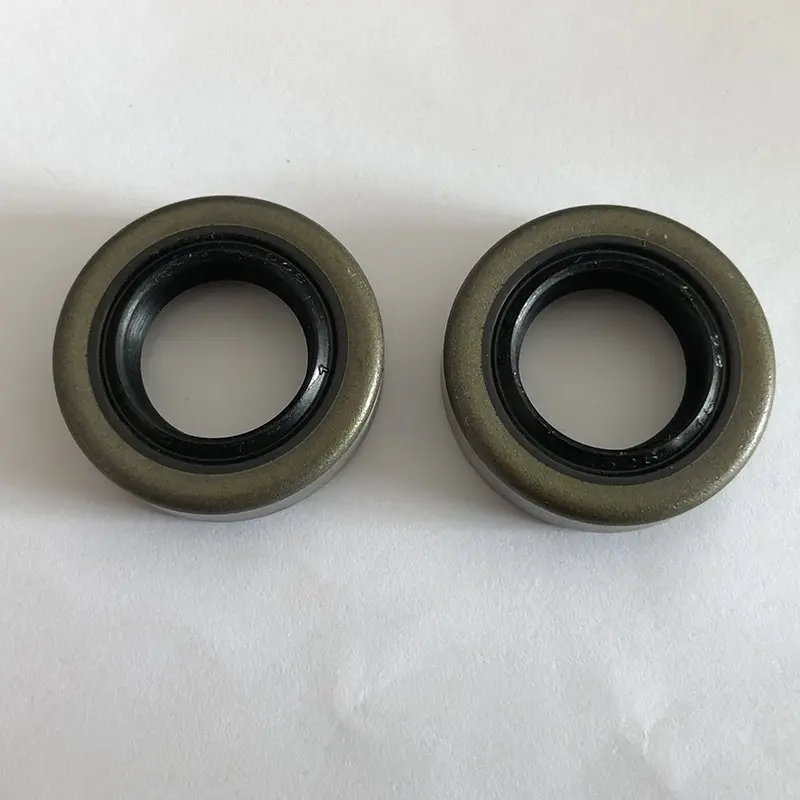

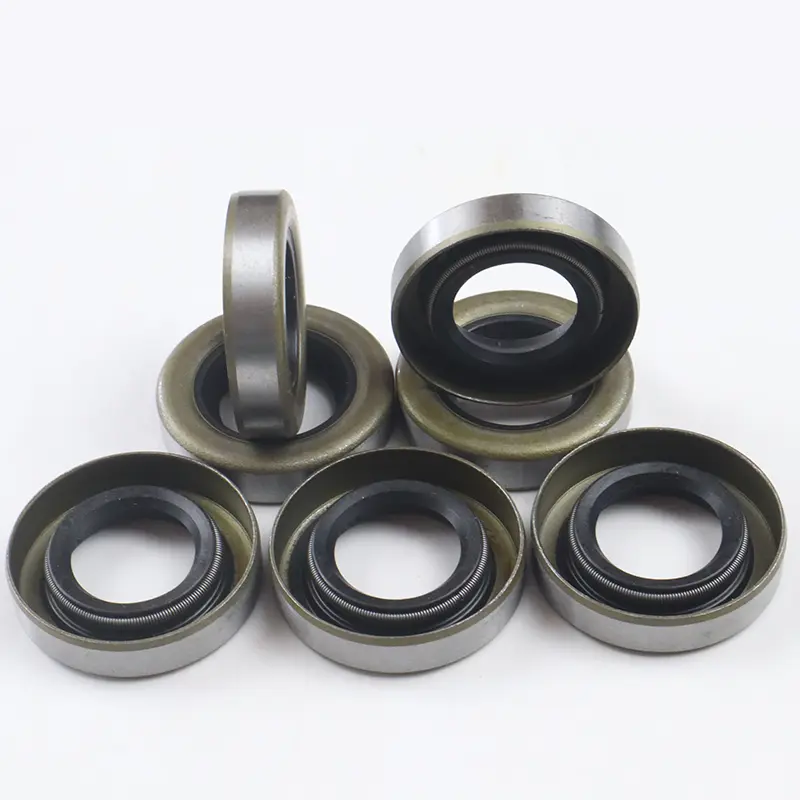

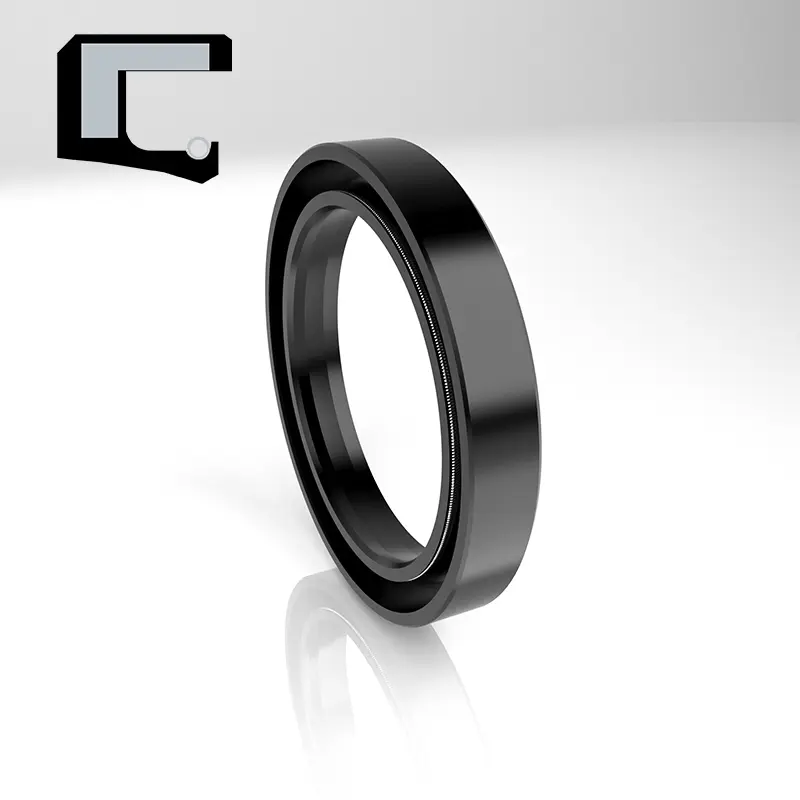

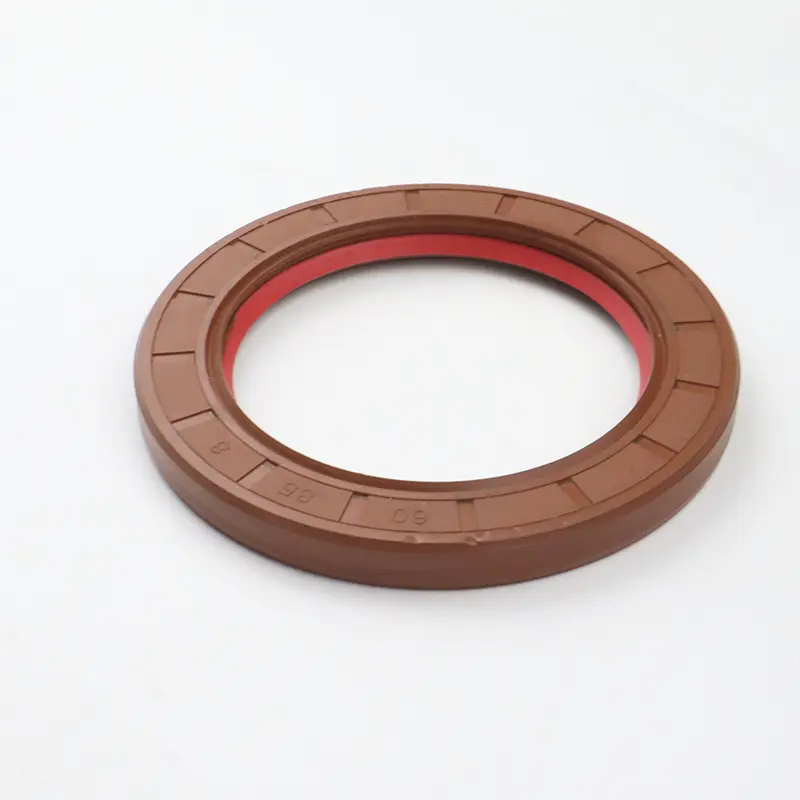

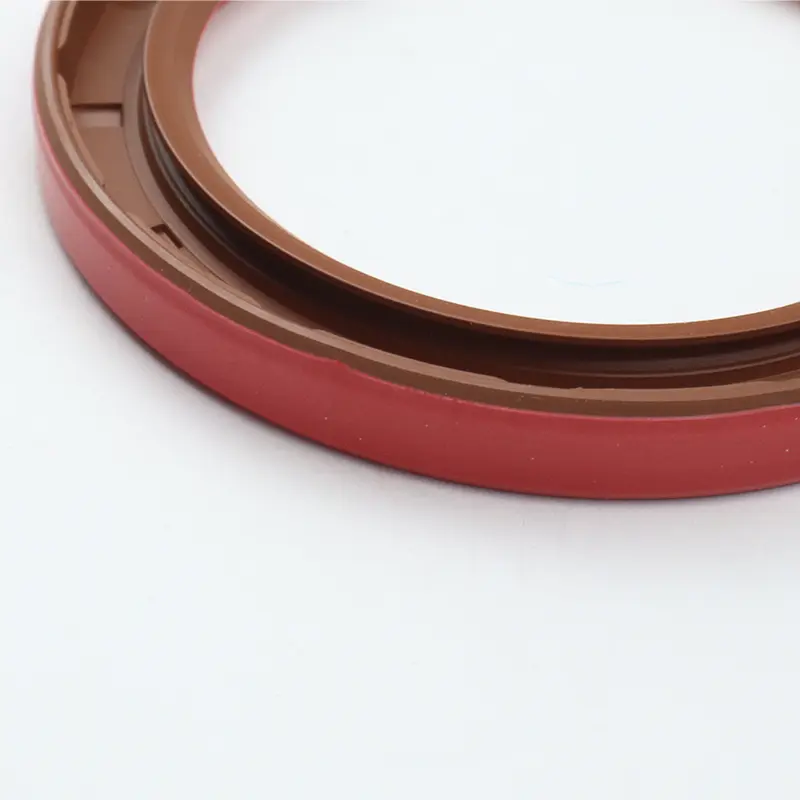

Масляні ущільнювачі TC/SC/TB/SB складаються з металевих скелетів, пружин та гумових тіл. Металевий скелет відіграє допоміжну роль, а пружина застосовує радіальну силу до ущільнювальної губи. TC/ТБ обладнані пилозахисними допоміжними губами, які підходять для випадків, коли з одного боку є ущільнювальне середовище, а пил з іншого боку. ТБ/СБ - це металеве зовнішнє коло, що робить масляне ущільнення більш твердим і точним у порожнині, але здатність герметизації зовнішнього кола для низької в'язкості та газового середовища обмежена. Рекомендується наносити герметик на зовнішнє коло під час встановлення.

Функція скелетного масляного ущільнювача RCTCV з високим тиском, як правило, для виділення деталей, які потребують змащування в деталях пропускання з вихідних частин для запобігання змащуванню витоку масла.

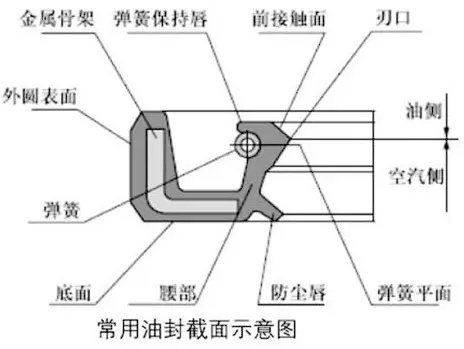

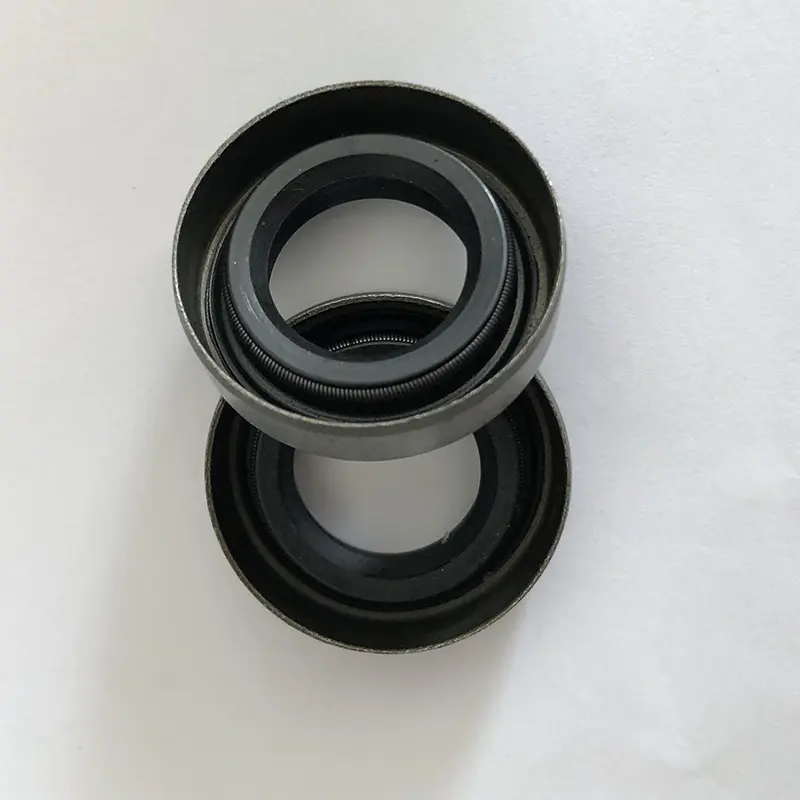

Структура скелета масла складається з трьох частин: герметизаційне тіло, арматура скелета та самозахищаюча пружина котушки. Герметичне тіло поділяється на дно, талію, ріжучу кромку і герметизацію губи відповідно до різних частин. Зазвичай внутрішній діаметр ущільнення скелета у вільному стані менший за діаметр вала і має певну "кількість перешкод". Тому, коли масляне ущільнення вставляється в сидіння нафтового ущільнення та вал, пружна сила краю нафтового ущільнення та сила скорочення сили самостійної пружини котушки виробляють радіальну силу затискача на валу, тим самим отримуючи найкращий ефект ущільнювача.

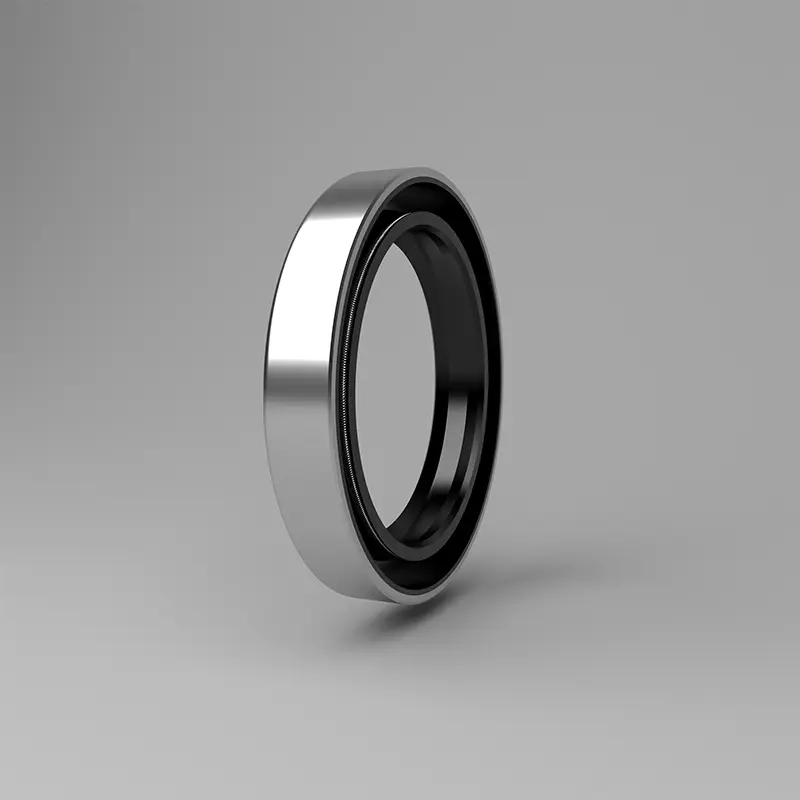

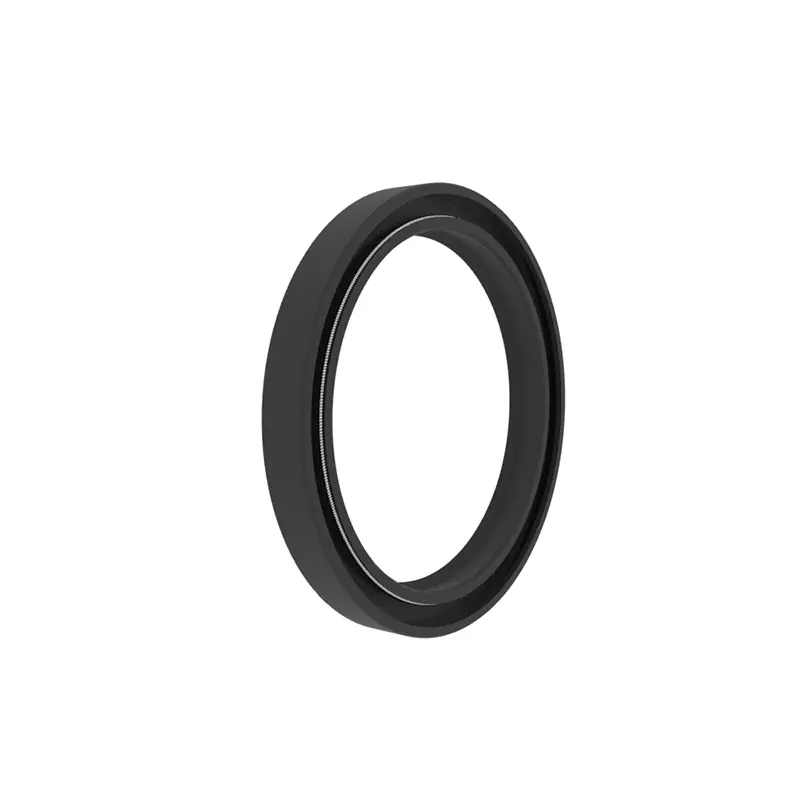

Масляна ущільнення з високим тиском RCTCN має загальну конструкцію скелета, стійкий до тиску, з невеликою деформацією губ, і використовується для ущільнення обертових валів у ситуаціях, що піддаються тиску.

Особливості та додатки продукту:

Обертання валів ущільнювачів ущільнювачів та вимог

1. Матеріал вала: Вуглецева сталь і нержавіюча сталь зазвичай використовуються. Хромоване покриття використовується з високою швидкістю, HRC40-45.

2. Конструкція обертового валу та канавки: поверхня вала гладка, а зади видаляється. Сперальні позначки обробки призведуть до насосного ефекту і спричинить витік. Рекомендується подрібнити частину встановлення масляного ущільнення шорсткістю поверхні RA0.1-0.5UM. І це стає більш гладким у міру збільшення швидкості.

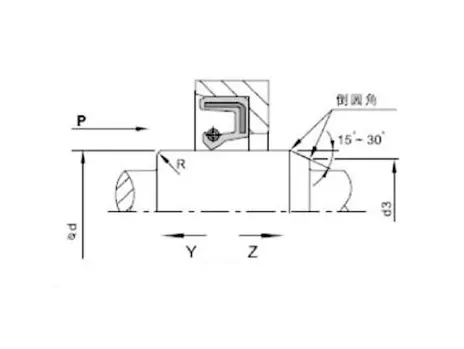

Для потреб у встановленні та розбиранні вал і канавку повинні бути проведені або закруглені. Як показано на малюнках 1 і 2.

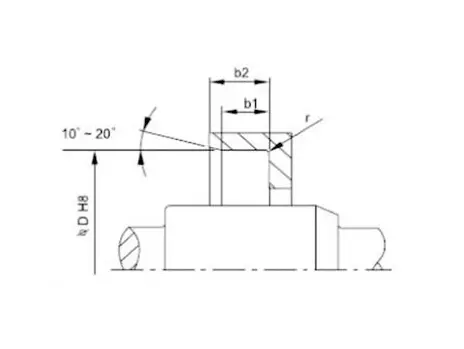

Рисунок 1 Дизайн камери канавки

Рисунок 2 Конструкція камери обертового валу

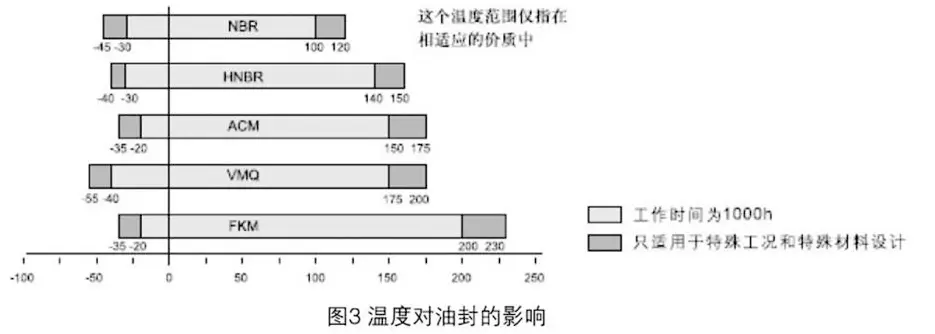

Існують десятки факторів, які впливають на герметичний ефект обертових ущільнювачів губ. На додаток до матеріалу та структури самого ущільнювача масла, інші фактори, такі як середовище, температура, тиск, змащування, швидкість, шорсткість тощо. Також безпосередньо впливають на ефект герметизації, і ці фактори часто взаємодіють між собою. Наступна діаграма призначена лише для посилання на користувача.

Встановлення ущільнювачів губ, що обертаються: Ретельна установка є необхідною умовою для масляного ущільнення добре працює.

Інсталяційна схема (установка порожнини)
Правильний метод установки	Застосовувані умови праці	Неправильний метод установки
	Він застосовується лише тоді, коли кінцева обличчя масляного ущільнювача промивається з кінцевою обличчям порожнини. Коли пристрій натискання швидко рухається, масляне ущільнення слід розміщувати прямо, інакше його можна натиснути.
	Він підходить для ситуації, що кінцева обличчя масляної ущільнення нижча, ніж кінцева обличчя порожнини. Коли пристрій натискання рухається швидше, масляне ущільнення також може бути добре розташованим. Однак цей тип конструкційного кріплення не має радіального розташування, тому осьова вертикальність плоскої пластини та вал тиску пресувального пристрою повинні досягти певної точності.
	Застосовується до ситуації, коли кінцева обличчя масляної ущільнення нижче, ніж кінцева обличчя порожнини. Коли пристрій натискання швидко рухається, необхідно переконатися, що масляне ущільнення буде правильно розміщено, інакше його можна натиснути.
	Він підходить лише для технічного обслуговування або простих умов встановлення без обладнання для тиску. Оскільки процес установки не може бути абсолютно рівномірно натиснути, різні проблеми з встановленням неминуче виникають. В основному це запобігти радіальному відхиленню під час встановлення, що може спричинити деформацію масляного ущільнення або пошкодження гумової екструзії частини спаровування масляного ущільнення (зовнішнє коло), спричинене паузами під час встановлення. Тому цей метод встановлення, як правило, не рекомендується.

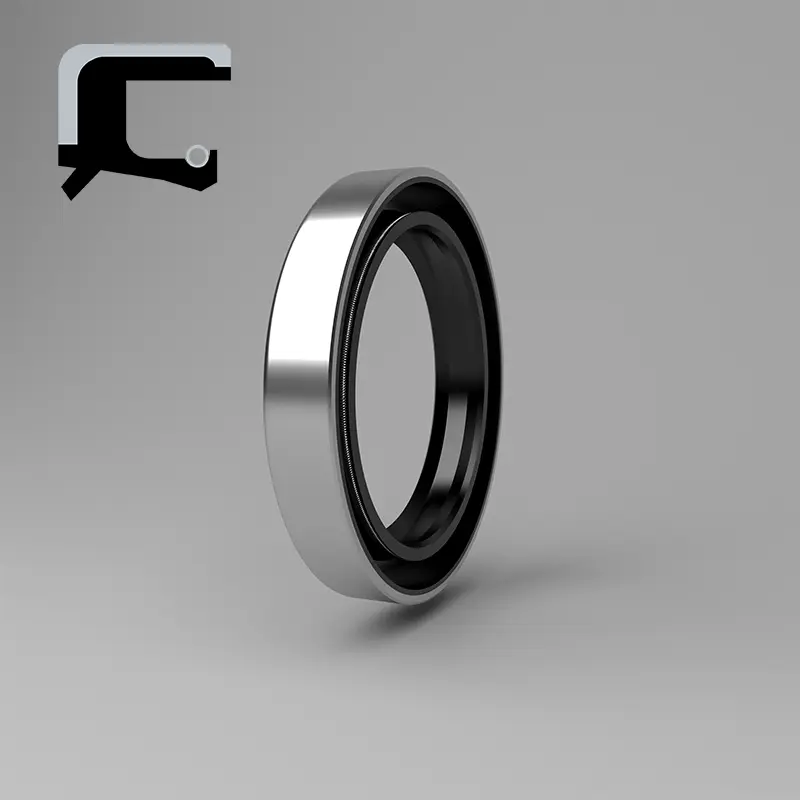

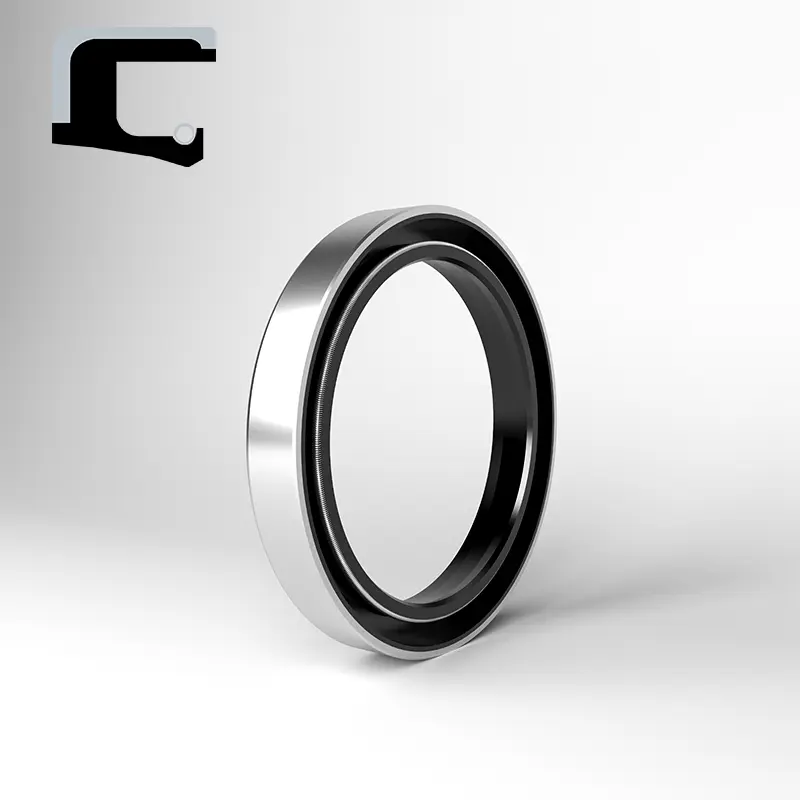

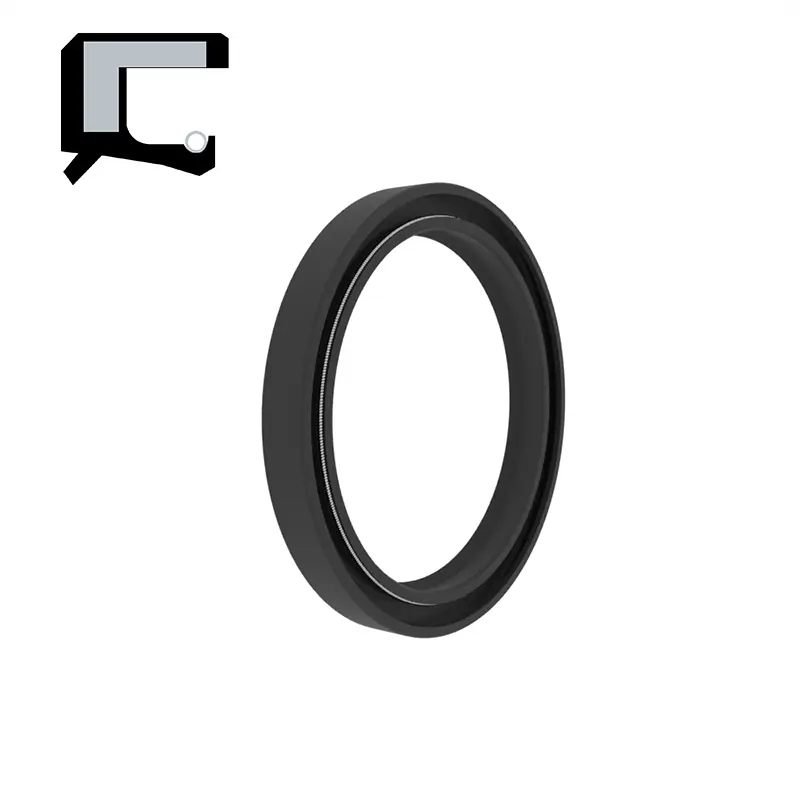

TC/SC/TB/SB MAIL SEALS:

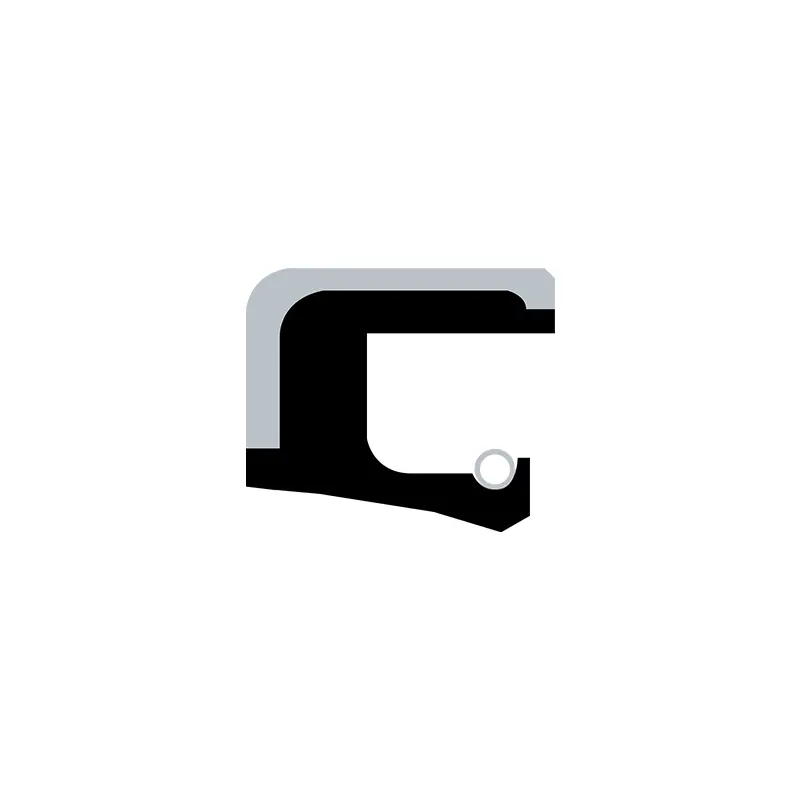

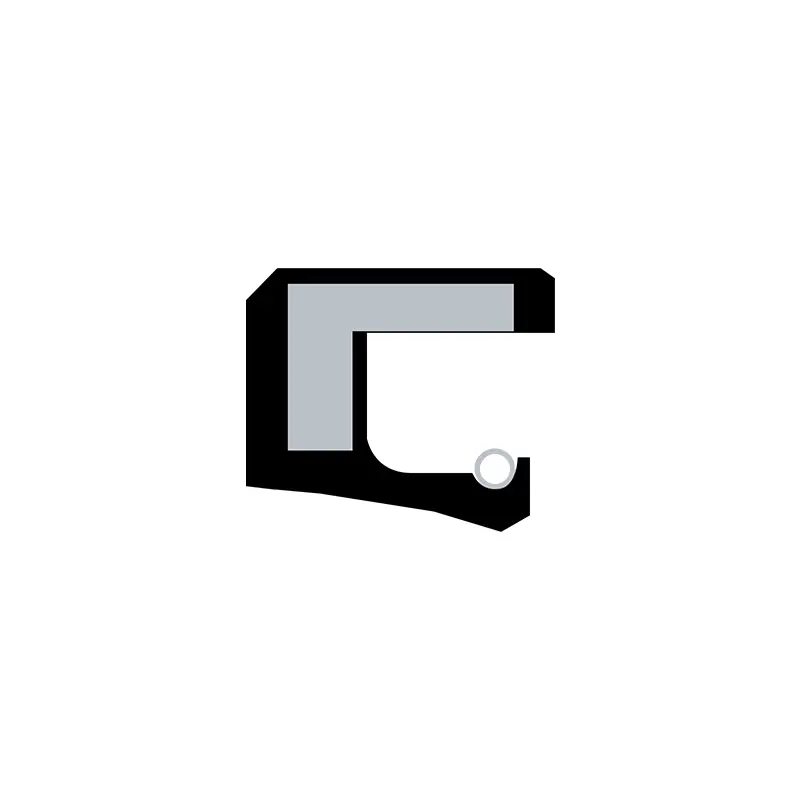

Форма поперечного перерізу	Модель	Застосування	Тиск	Температура	Швидкість	Середній	Матеріал

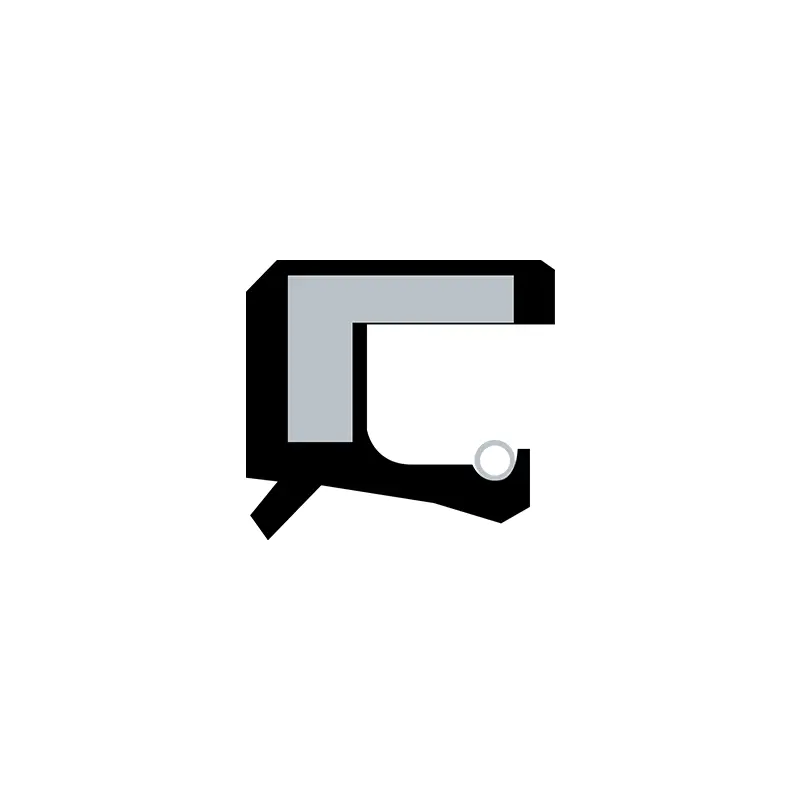

	TC	Герметична, пилостійка	0,03mpa	-30 ~+160	20 м/с	Змащування олії, жир	NBR/FKM+вуглецева сталь

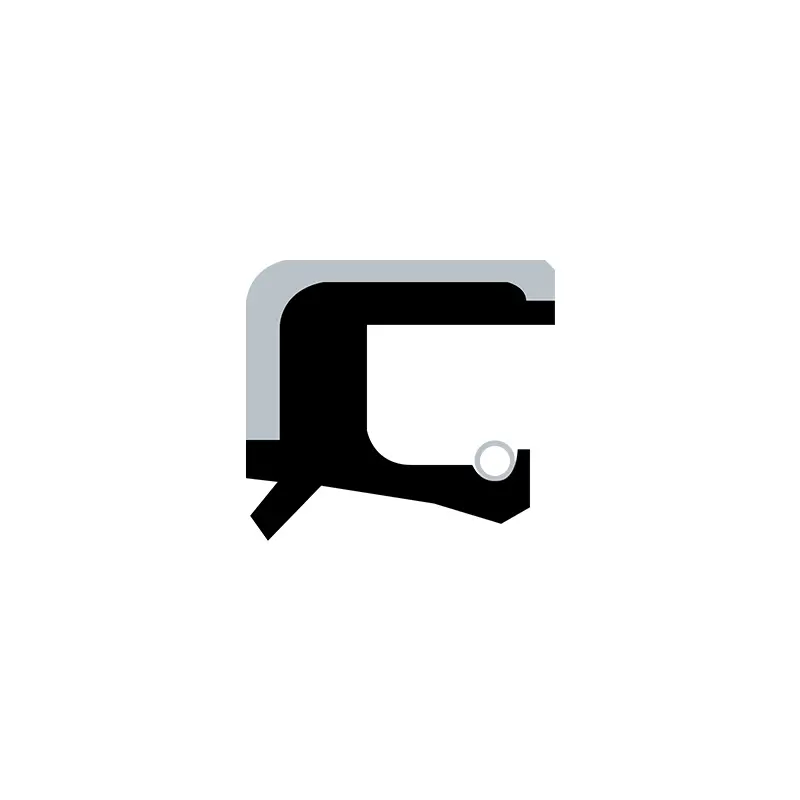

	SC	Ущільнювач
	Туберкульоз	Герметична, пилостійка		-30 ~+100	25м/с	Вода, олія, жир	NBR+вуглецева сталь
	СБ	Ущільнювач
