Поворотні ущільнення для цементної суспензії
  • Поворотні ущільнення для цементної суспензіїПоворотні ущільнення для цементної суспензії
  • Поворотні ущільнення для цементної суспензіїПоворотні ущільнення для цементної суспензії

Поворотні ущільнення для цементної суспензії

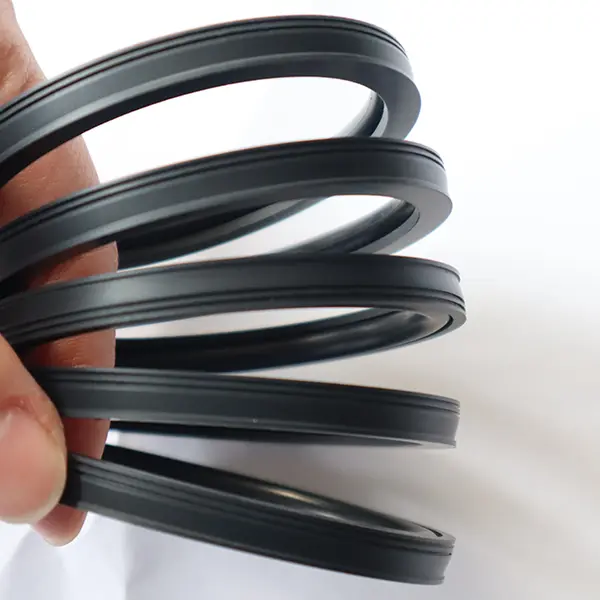

Ротаційні ущільнювачі для цементної суспензії, запущеної за допомогою ущільнювачів Ruichen, мають дві специфічні моделі, RC2061 та RC2062, які спеціально розроблені для одностороннього герметизації гідравлічного зворотно-поступального та поворотного руху. Вони мають довге життя, низьке тертя, відмінна герметизація та компактна структура, і можуть підтримувати чудовий герметичний ефект навіть у ворожих носіях, таких як цементна суспензія.

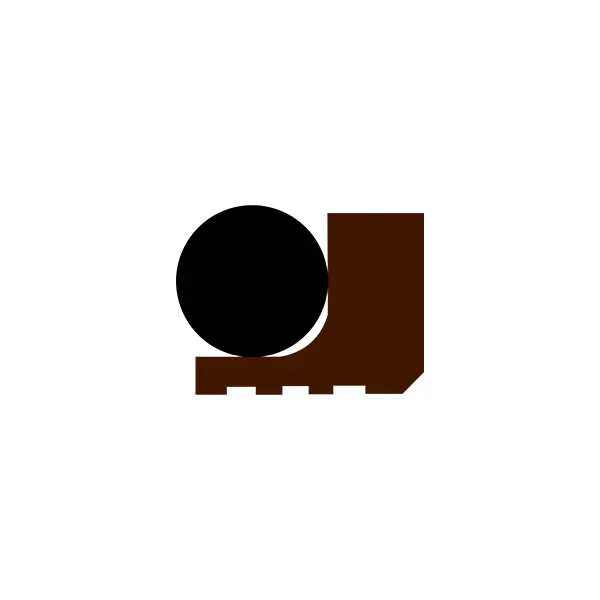

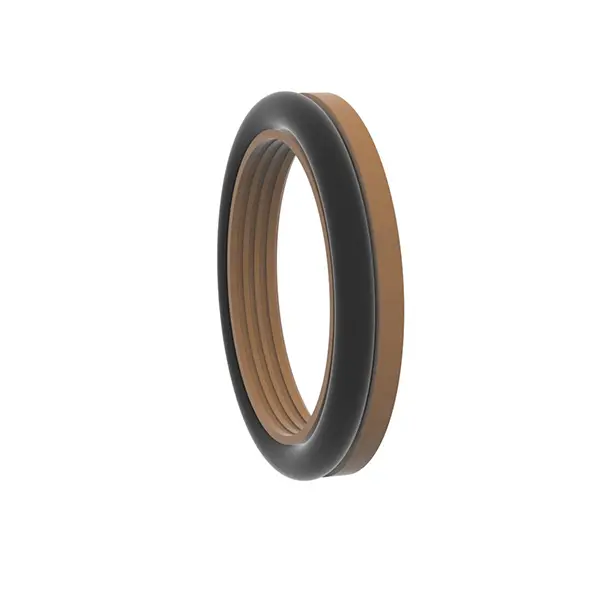

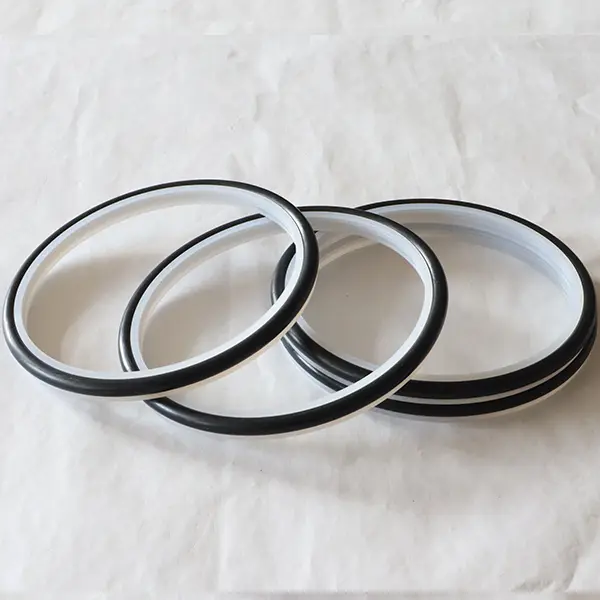

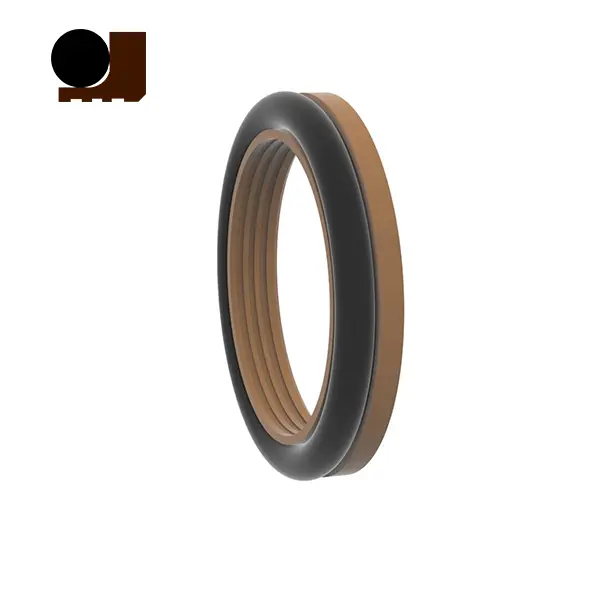

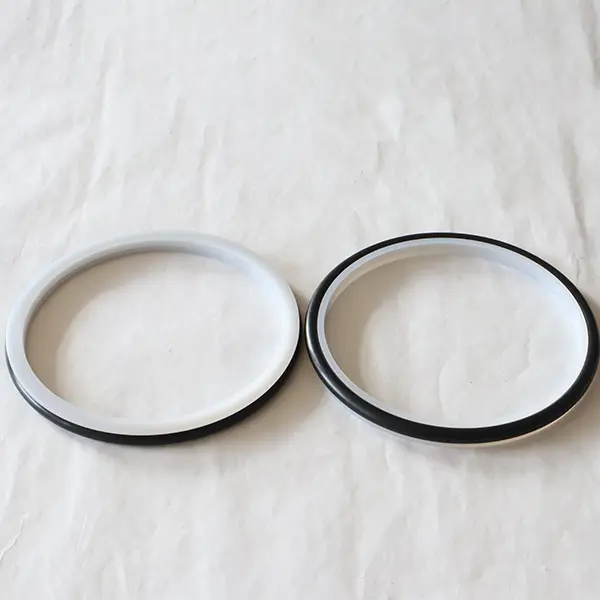

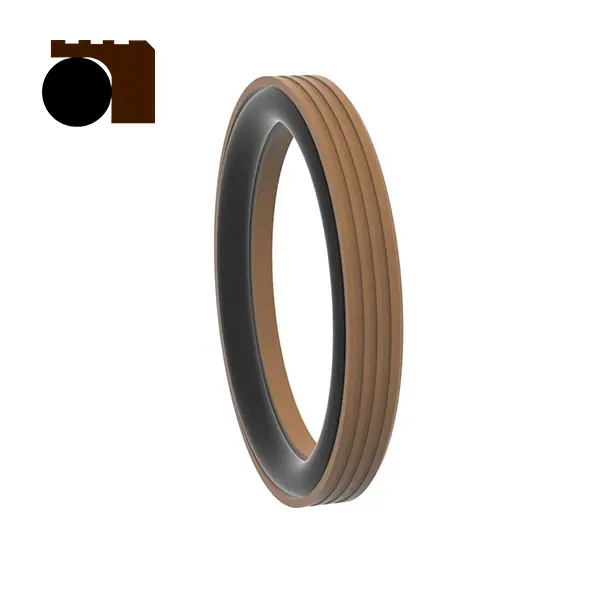

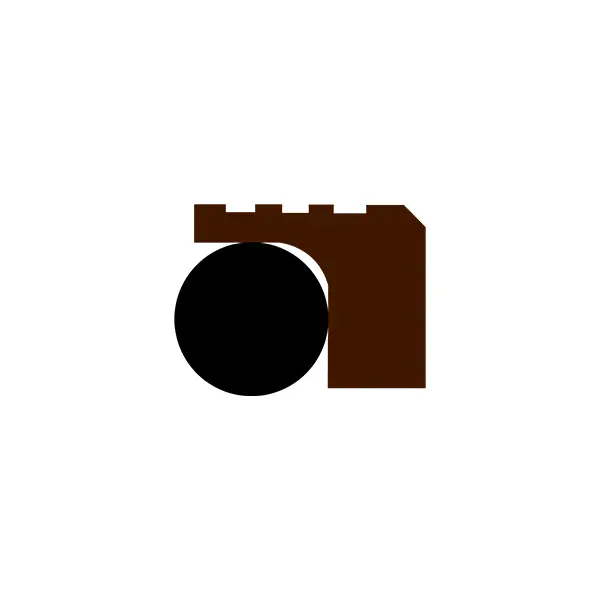

Ротаційні ущільнення ущільнювача Ruichen для цементної суспензії виготовлені з високоефективних інженерних пластикових зубчастих кілець ущільнювачів та о-подібних гумових кілець. Вони підходять для суворих умов праці, таких як плунжерні насоси, грязьові насоси, гвинтові свердла, бурові установки, обладнання для розвідки нафти та бетонні змішувальні заводи. Вони поділяються на дві моделі: RC2061 та RC2062.

І RC2061, і RC2062 підходять для односторонньої герметизації гідравлічних зворотно-поступальних та поворотних рухів. Вони мають характеристики довгого життя, низького тертя, хорошої герметизації, невеликого конструкційного простору та легкого встановлення, використання та обслуговування. Спеціальна конструкція оптимізації губ та товщини має хороший ефект герметизації навіть у злоякісних середовищах, таких як цементна суспензія. При використанні для герметизації медіа -суспензії ми рекомендуємо змащення змащування між двома (або більше) печатками.


Особливості та додатки продукту:

Особливості продукту:

Довге життя: поєднання високофункціональної інженерної пластмаси та гуми, сильна довговічність.

Низьке тертя: Оптимізована конструкція знижує опір бігу та підвищує ефективність.

Відмінна герметика: спеціальна герметизація дизайну губ, підходить для злоякісних середовищ, таких як цементна суспензія.

Компактна структура: невеликий дизайн простору, проста установка та обслуговування.

Застосовується до суворих умов праці: розроблений для таких засобів масової інформації, як грязь та цементна суспензія, зі стабільною продуктивністю.

Сценарії застосування:

Обладнання для розвідки масла, наприклад, плунжерні насоси, грязьові насоси, гвинтові свердла, бурові установки тощо.

Будівельні машини та обладнання, такі як бетонні змішувальні станції.

Інші гідравлічні зворотні та поворотні ущільнювачі, які потребують стійкості до зносу та стійкості до злоякісних середовищ.

Технічні переваги:

Спеціальна конструкція оптимізації губ та товщини для адаптації до екстремальних умов праці.

Проста установка, низька вартість обслуговування та тривалий термін служби.

Застосовується до суворих середовищ з високим зносом та високим забрудненням.

Пропозиції щодо використання:

При використанні грязьових середовищ рекомендується змащувати та змащувати між двома (або більше) печатками для продовження терміну експлуатації печатки.


RC2061

Застосовні умови праці (обмежені значення не повинні з’являтися одночасно)

Тиск (MPA) Температура (℃) Швидкість (РС) Середній
Зворотно -поступальний рух Обертальний рух
≤100 -35 ~+100 (відповідність ущільнювача NBR) ≤6 ≤2 Гідравлічна олія, емульсія, вода, грязь, сира олія тощо.
-20 ~+200 (відповідність ущільнювача FKM)

Вибір матеріалу

1. Можна вибрати відповідні ущільнювальні матеріали: Nitrile R01 (NBR), Fluororubber R02 (FKM) тощо.

2. Матеріал ущільнювального кільця: стандартний матеріал PTFE4, інші додаткові матеріали PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 тощо.


Приклад замовлення

Модель замовлення RC2061-80*91.7*7.6-PTFE4-R01 Діаметр модельного вала*Діаметр канавки*Ширина

Технічні характеристики (будь -який розмір в межах параметрів доступний)

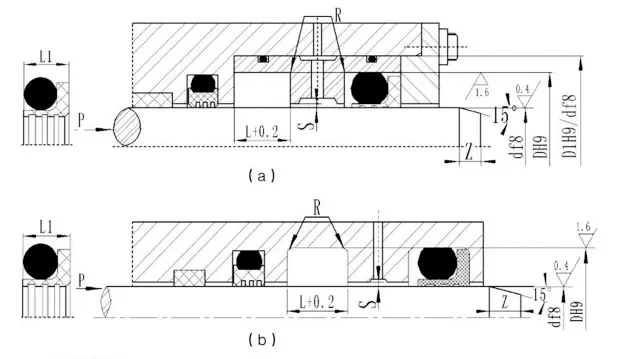

Діапазон діаметрів вала Стандартний D F8 RC2061 Діапазон діаметрів вала Важкий тип D F8 RC2061-Z Діаметр канавки D H9 Ширина канавка Л+0.2 Ширина ущільнення L1 Круглі кути Rмаксимум Радіальний зазор Sмаксимум Chamfer Zхв Діаметр дротяного кільця
<10mpa <20mpa <40mpa
5 ~ 15,9 - D+6.3 4.0 3.65 0.4 0.4 0.25 0.15 4 2.65
16 ~ 38,9 5 ~ 15,9 D+8,2 5.2 4.55 0.4 0.4 0.25 0.2 5 3.55
39 ~ 107,9 16 ~ 38,9 D+11.7 7.6 6.80 0.5 0.5 0.3 0.2 7 5.30
108 ~ 670. 39 ~ 107,9 D+15,5 9.6 8.50 0.6 0.6 0.35 0.25 8 7.00
671 ~ 1600 108 ~ 670,9 D+19.4 12.1 11.1 0.7 0.7 0.5 0.3 10 8.60

Примітка: 1. Для діаметра валу ≤30 мм рекомендується відкритим канавкою.

2. Для обертового ущільнювача рекомендується поверхнева твердість поворотного валу бути HRC ≥58.

3. Для тиску, що перевищує 30 мПа, H8/F8 рекомендується для екструзійного розриву.


RC2062 Застосовні умови праці (обмежені значення не повинні з’являтися одночасно)

Тиск (MPA) Температура (℃) Швидкість (РС) Середній
Зворотно -поступальний рух Обертальний рух
≤100 -35 ~+100 (відповідність ущільнювача NBR) ≤6 ≤2 Гідравлічна олія, емульсія, вода, грязь, сира олія тощо.
-20 ~+200 (відповідність ущільнювача FKM)

Вибір матеріалу

1. Можна вибрати відповідні ущільнювальні матеріали: Nitrile R01 (NBR), Fluororubber R02 (FKM) тощо.

2. Матеріал ущільнювального кільця: стандартний матеріал PTFE4, інші додаткові матеріали PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 тощо.

Приклад замовлення

Модель замовлення RC2062-80*68.3*7.6-PTFE4-R01 Діаметр моделі циліндра*Діаметр канавки*Ширина

Технічні характеристики (будь -який розмір в межах параметрів доступний)

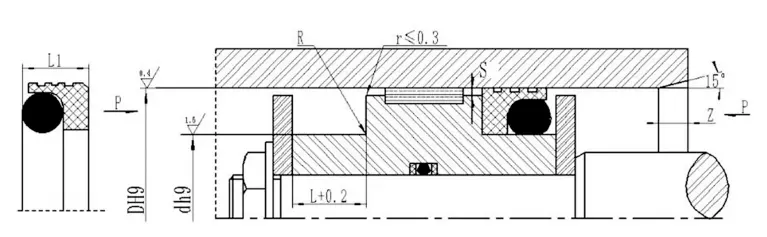

Діапазон діафрагми Стандартний тип D H9 RC2062 Діапазон діафрагми Важкий тип D H9 RC2062-Z Діаметр канавки D H9 Ширина канавка Л+0.2 Ширина ущільнення L1 Круглі кути rмаксимум Радіальний зазор sмаксимум Фаска Zхв Діаметр дротяного кільця
<10mpa <20mpa <40mpa
8 ~ 12,9 - D-4.5 3.1 2.8 0.3 0.3 0.2 0.15 3 1.8
13 ~ 24,9 10 ~ 12,9 D-6.3 4 3.65 0.4 0.4 0.25 0.15 4 2.65
25 ~ 51,9 13 ~ 24,9 D-8.2 5.2 4.55 0.4 0.4 0.25 0.2 5 3.55
52 ~ 127,9 25 ~ 51,9 D-11.7 7.6 6.80 0.5 0.5 0.3 0.2 7 5.30
128 ~ 500,9 52 ~ 127,9 D-15.5 9.6 8.50 0.6 0.6 0.35 0.25 8 7.00
501 ~ 1500 128 ~ 500,9 D-19.4 12.1 11.1 0.7 0.7 0.5 0.3 10 8.60

Примітка: 1. Для діаметра циліндра ≤ 30 мм рекомендується використовувати відкриту канавку.

2. Для тиску, що перевищує 30 мПа, рекомендується використовувати H8/F8 для екструзійної зазору.
