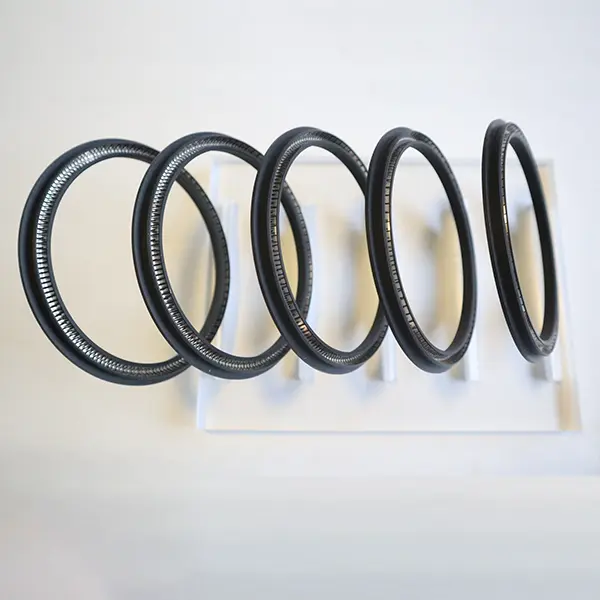

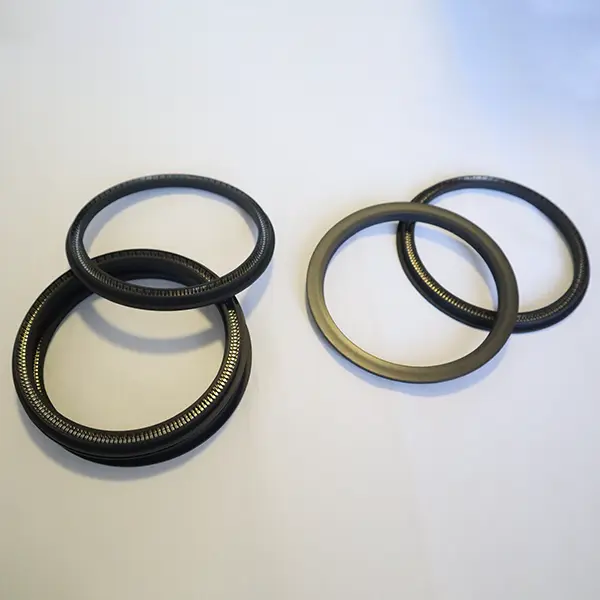

Серед обертових пружин ущільнювачів є в основному два типи: RC2055 та RC2056. Ruichen Seals протягом багатьох років вивчає розробку та виготовлення продуктів Seal. Відповідно до різних ситуацій та різних потреб, він вдосконалив більш детальну конструкцію.

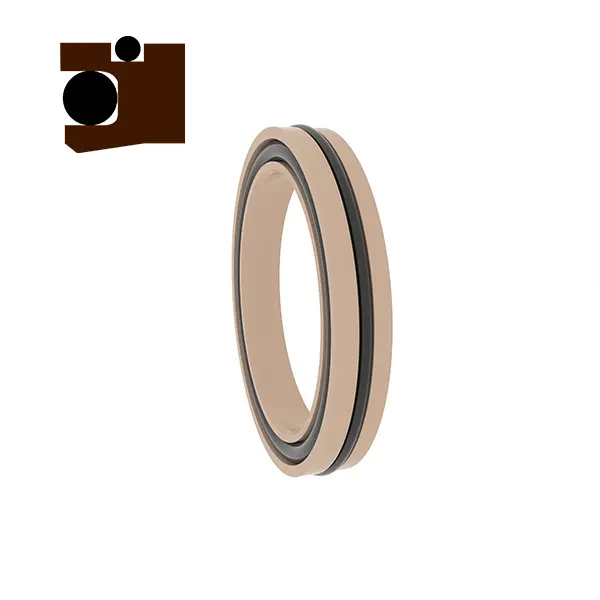

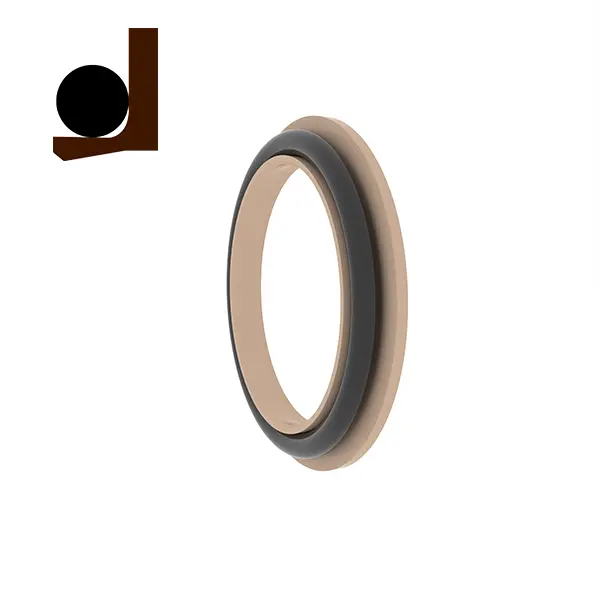

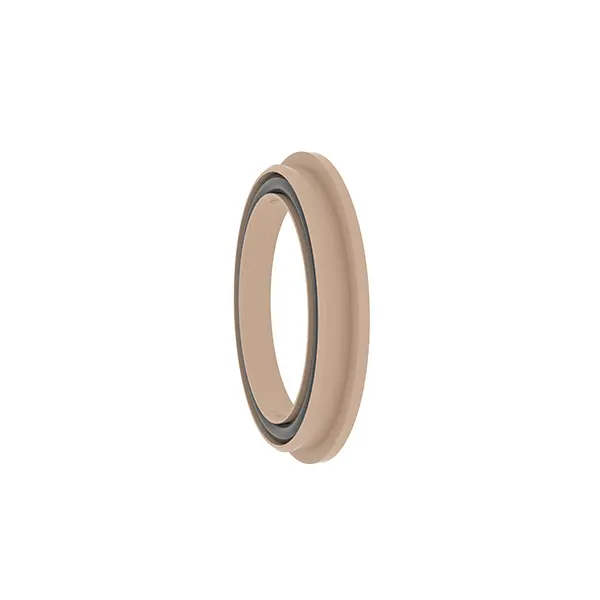

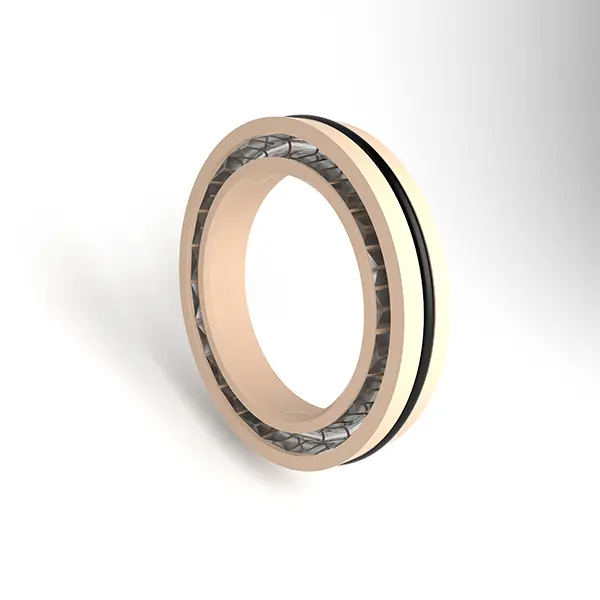

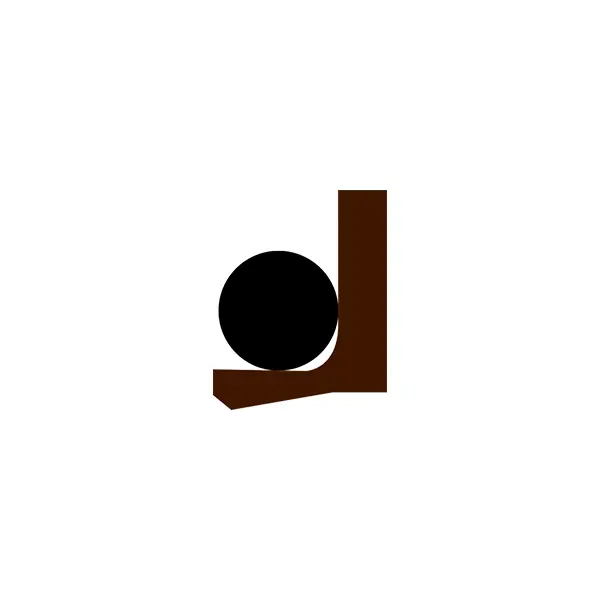

RC2055-це обертова герметична ущільнення, RC2055-B-це поворотне зубчасте ущільнення, а RC2055-C-обертова комбінована ущільнювача. Канавки трьох взаємозамінних. Вони є високофункціональними ущільнювачами з однонаправленим тиском, що застосовуються до обертових валів. Серед них обертовий герметичний герметичний герметичний плом RC2055 складається з пружин з нержавіючої сталі та високофункціональної пластмаси. Використовуючи RC2055-B та RC2055-C, необхідно обґрунтовано вибрати відповідні матеріали еластомеру.

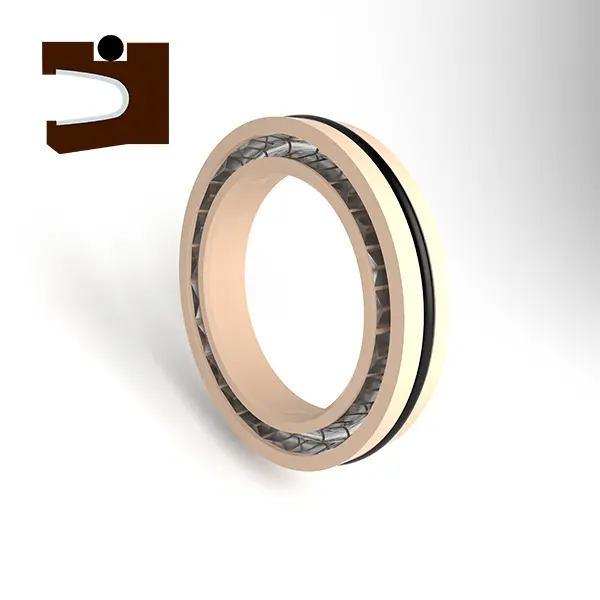

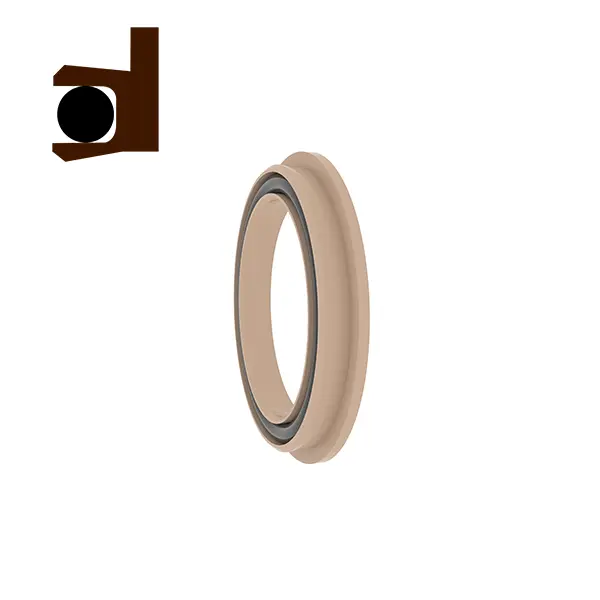

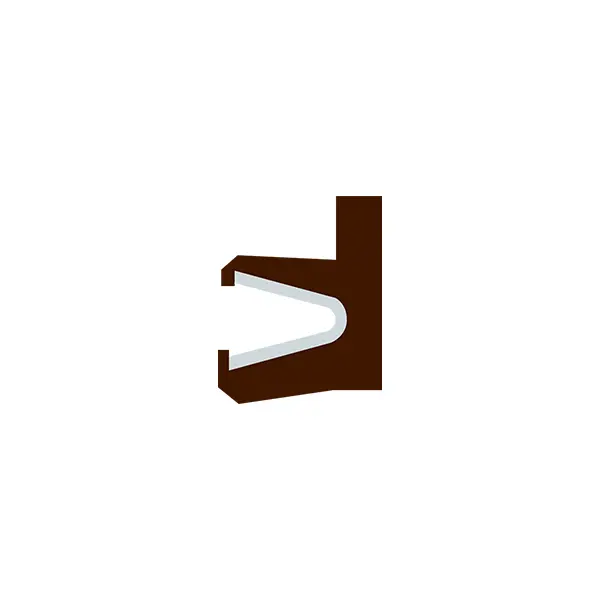

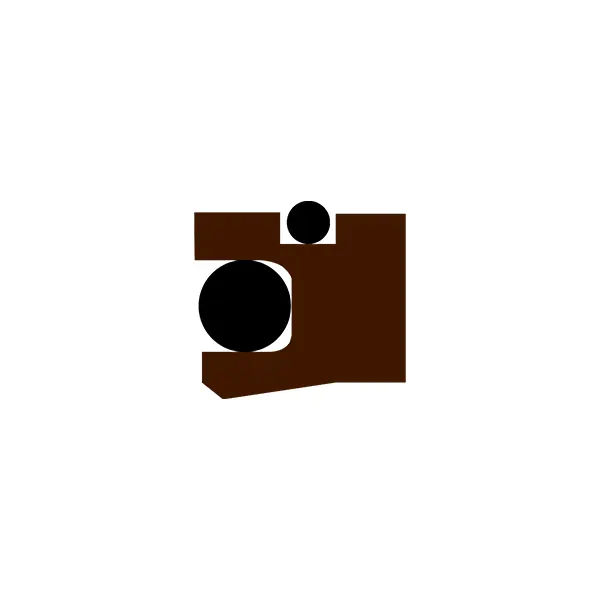

RC2056-це обертова герметична ущільнення, а RC2056-B-це обертова комбінована ущільнювача у формі Y. Канавки також можуть бути змінені. Він також підходить для використання в обертових валах. Серед них обертовий герметичний герметичний плом RC2056 складається з пружин з нержавіючої сталі та високофункціональної пластмаси. При використанні RC2056-B і необхідно обґрунтовано вибрати відповідні еластомерні матеріали.
Особливості та додатки продукту:
Особливості продукту:
Висока продуктивність: джерела з нержавіючої сталі та високофункціональна пластмаса поєднуються для забезпечення відмінної ущільнення та довговічності.
Взаємозамінність: конструкція канавки продуктів у серії однакова, що дозволяє взаємозамінності та гнучку адаптацію до різних умов праці.
Широко застосовується: підходить для одностороннього тиску обертових валів для задоволення різноманітних промислових потреб.
Необов’язкові еластомери: RC2055-B, RC2055-C та RC2056-B підтримують вибір відповідних матеріалів еластомеру відповідно до умов праці для поліпшення адаптованості.
Сценарії застосування:
Односторонній тиск герметизації обертових валів підходить для промислового обладнання, інженерних машин, гідравлічних систем тощо.
Заходи, коли потрібні високофункціональні ущільнювачі, такі як нафтохімічні речовини, енергетичне обладнання, важка техніка тощо.
Технічні переваги:
Пружини з нержавіючої сталі забезпечують стабільну радіальну силу для забезпечення довгострокового ефекту герметизації.
Поєднання високофункціональних пластмасів та еластомерних матеріалів підходить для високого тиску та високої швидкості роботи.
Змінна конструкція GRAVE спрощує встановлення та обслуговування та зменшує витрати на використання.
Пропозиції щодо використання:
Виберіть відповідну модель ущільнення та матеріал еластомеру відповідно до конкретних умов праці.
Переконайтесь, що канавка чиста під час встановлення, щоб уникнути пошкодження ущільнення.

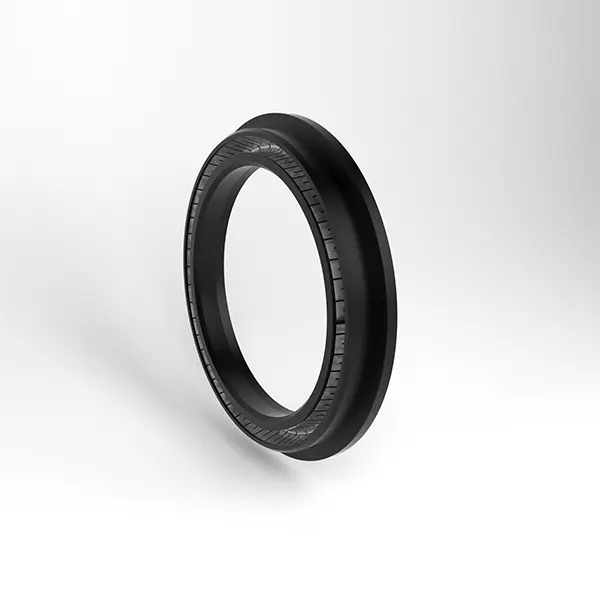

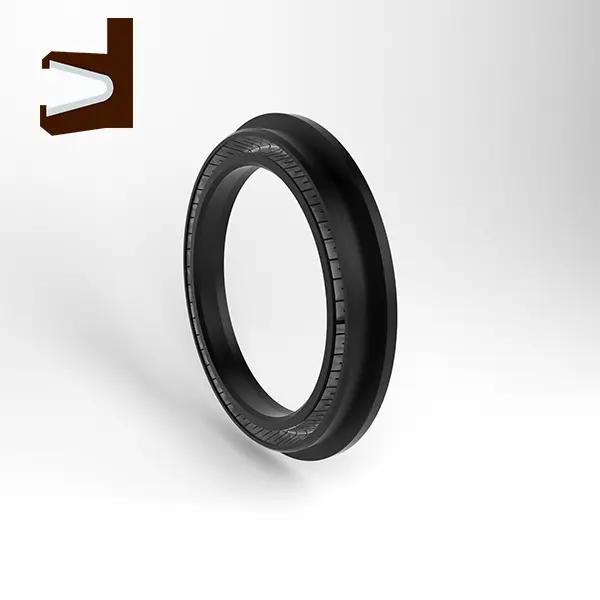

RC2055
Застосовні умови праці (обмежені значення не повинні з’являтися одночасно)
| Тиск (MPA) | Температура (℃) | Швидкість (РС) | Середній | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Майже всі рідкі та газові середовища |
| -200 ~+250 | -35 ~+250 | <2м/с | <6м/с | <2м/с | ||
Вибір матеріалу
1. Можна вибрати відповідні ущільнювальні матеріали: нітриловий гума RO1 (NBR), Fluororubber RO2 (FKM) тощо.
2. Матеріали для герметизації кільця: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 тощо.
3. Пружина з нержавіючої сталі: Весина пружина.
Приклад замовлення
RC2055- 40-PTFE4+V Діаметр вала 40, матеріал для ущільнювального кільця-PTFE4, пружина з нержавіючої сталі-пружина V-подібної форми
RC2055-B-40-PTFE4+R02 Діаметр вала-40, матеріал для герметичного кільця-PTFE4, відповідність ущільнювача-фторуббер
RC2055-C-40-PTFE4+R02 Діаметр вала-40, матеріал для герметичного кільця-PTFE4, відповідність ущільнювача-фторуббер

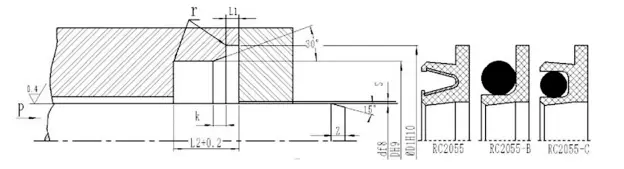

Таблиця параметрів специфікації (всі специфікації в діапазоні параметрів доступні)
| Діапазон діаметрів стрижня D F8 | Діаметр канавки DH9 | Діаметр канавки D1H10 | Глибина краю L1 | Ширина канавка Л | Імпорт камери k | Радіальний зазор S max | Довжина камери | r максимум | |
| 10mpa | 20mpa | ||||||||
| 5 ~ 19,9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin=0.8L | 0.8 |
| 20 ~ 39,9 | D+7 | D+12,5 | 1,35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | D+10,5 | D+17,5 | 1,8 -0,2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Примітка. Рекомендується, щоб твердість поверхні обертового валу повинна бути HRC ≥ 58.

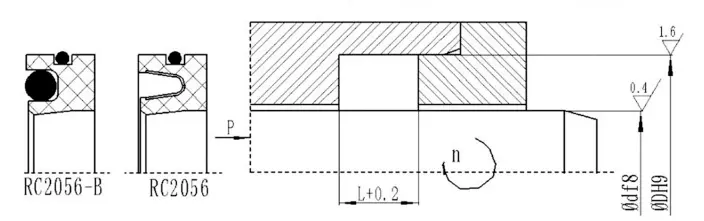

RC2056
Застосовні умови праці (обмежені значення не повинні з’являтися одночасно)
| Тиск (MPA) | Температура (℃) | Швидкість (РС) | Середній | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Майже всі рідкі та газові середовища |
| -200 ~+250 | -35 ~+250 | <14м/с | <6м/с | ||
Вибір матеріалу
1. Можна вибрати відповідні ущільнювальні матеріали: нітриловий гума RO1 (NBR), Fluororubber RO2 (FKM) тощо.
2. Матеріали для герметизації кільця: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 тощо. 3. Пружина з нержавіючої сталі: Весина пружина.
Приклад замовлення
RC2056-40*62*8-PTFE4+V D*D*L, матеріал для ущільнювального кільця-PTFE4, а пружина з нержавіючої сталі-V-подібна пружина RC2056-B-40*62*8-PTFE4+R02 D*D*L, Матеріал ущільнювального кільця-PTFE4, а відповідний ущільнювач-фторуббер
