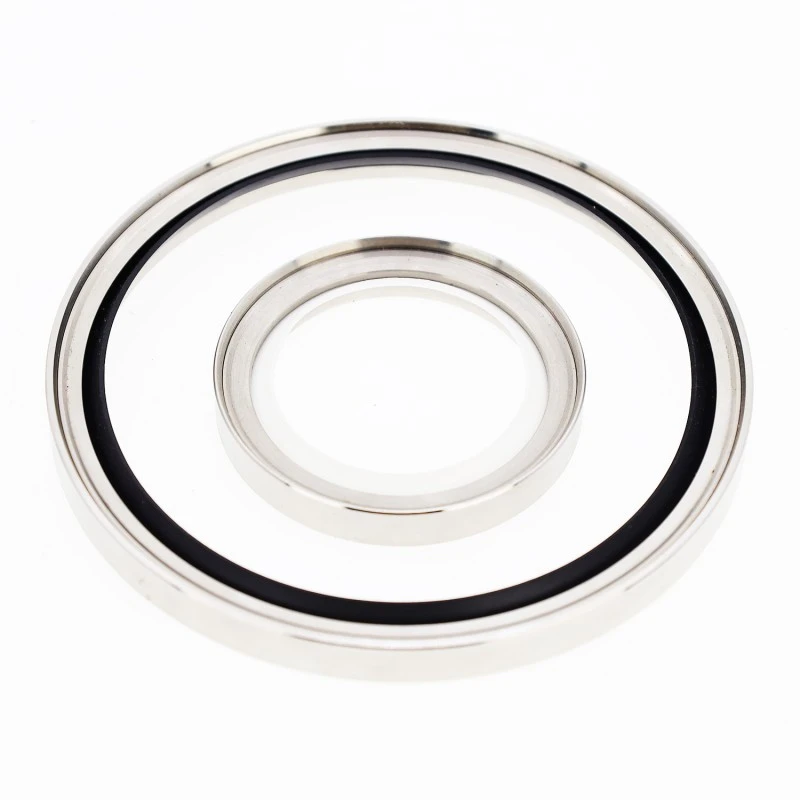

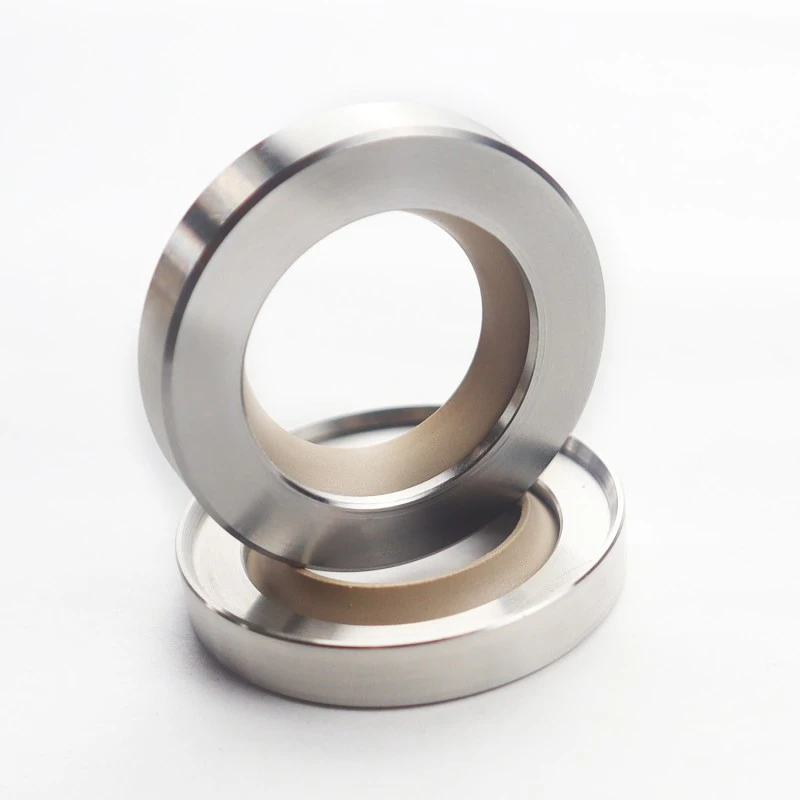

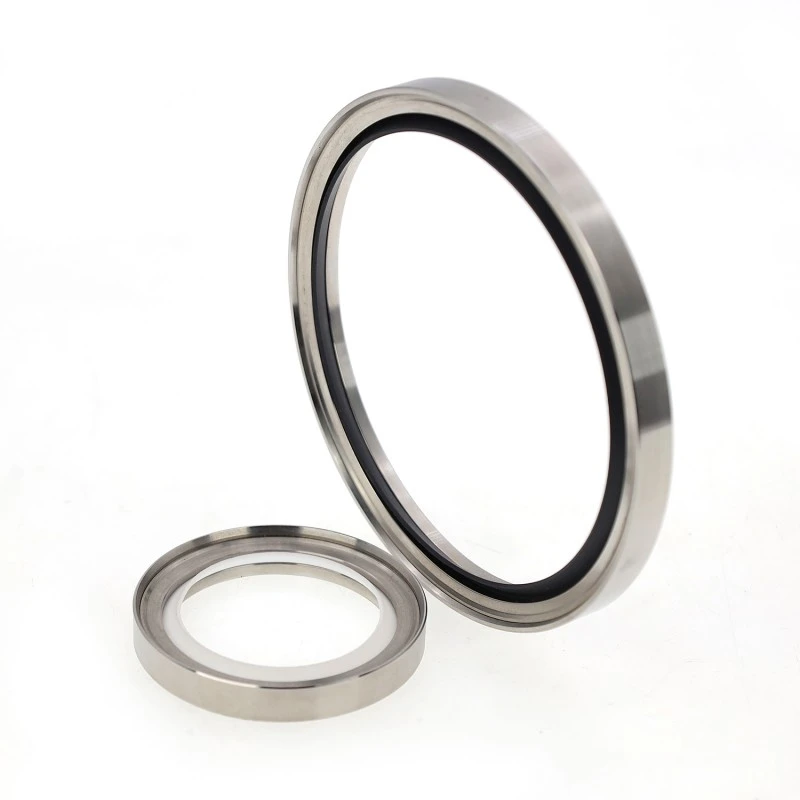

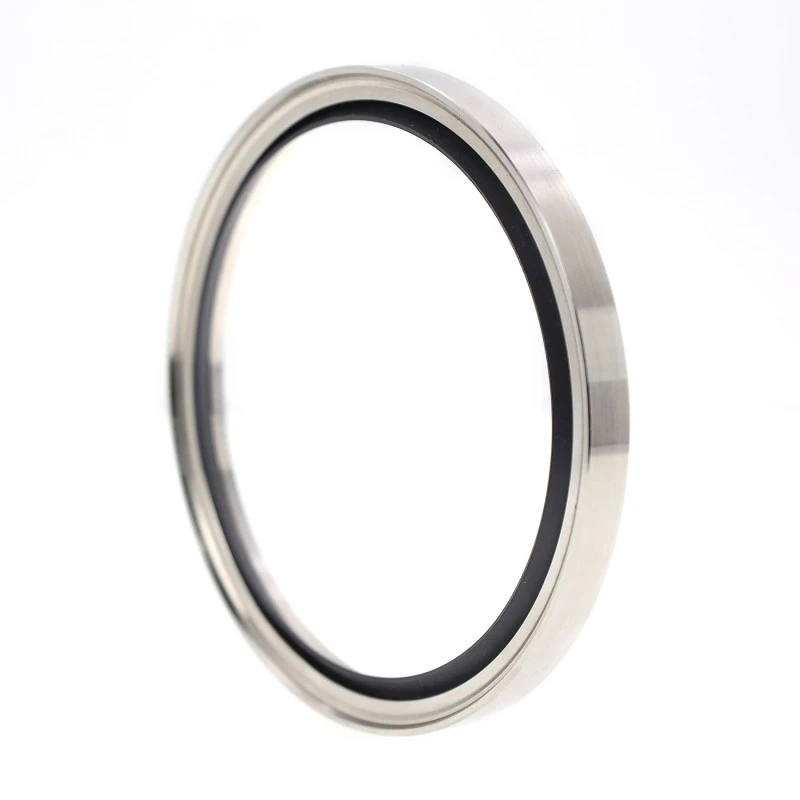

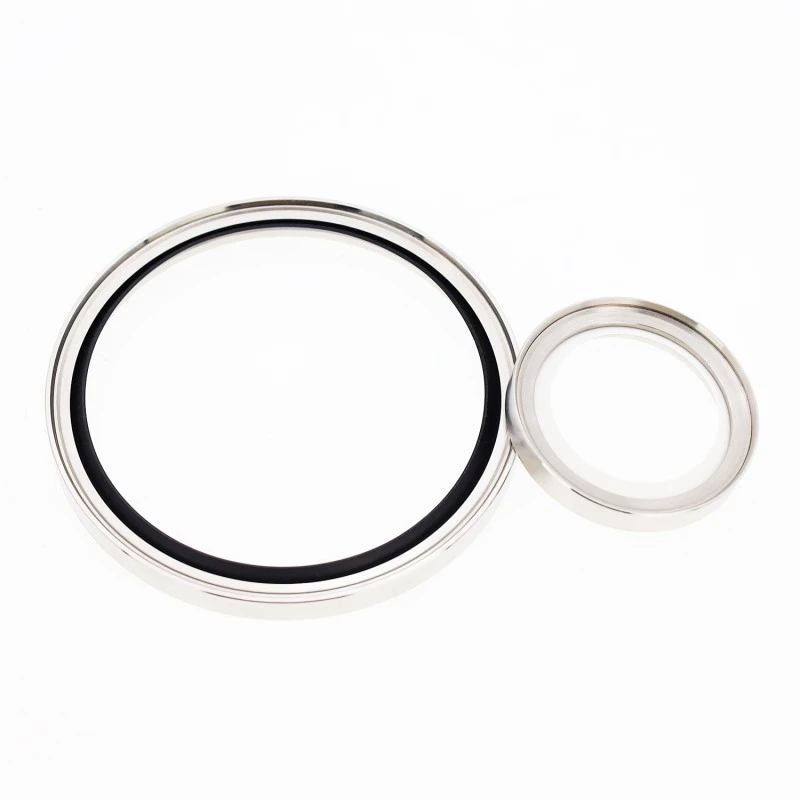

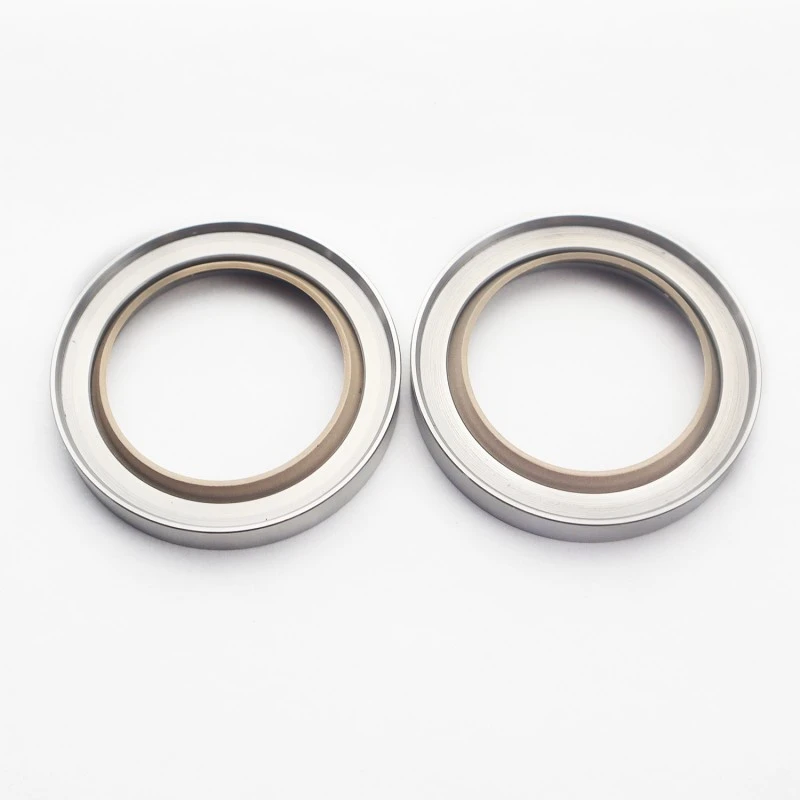

1. Відмінна хімічна стійкість
2. Широкий діапазон робочих температур
3. Підходить для змащування з низьким вмістом мастила та без масла
4. Низьке тертя для мінімального енергоспоживання
5. Підходить для високих лінійних швидкостей
6. Відсутність ефекту прилипання, низький опір запуску після тривалого простою
7. Підходить для незагартованих обертових валів (з відповідним вибором ущільнень з ПТФЕ)
8. Підходить для застосування під високим тиском
Типове застосування включає: ротаційні компресори, гвинтові компресори, коробки передач/редуктори, повітродувки, двигуни, верстати, насоси, гідравлічні двигуни, центрифуги тощо.
Вимоги до твердості поверхонь, що сполучаються
Рекомендована твердість: HRC ≥ 58. Необхідна твердість залежить від багатьох факторів; для застосування з низьким тиском і низькою швидкістю також підходять більш м'які обертові вали. Для м’яких металів рекомендуються манжети PTFE6.
Вимоги до якості сполучених поверхонь Ra=0,2-0,63 мкм Rz=1-3мкм Rmax=1-4мкм
|
Форма поперечного перерізу |
Модель |
Тиск |
температура |
швидкість |
Середній |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Нафта, газ, вода та ін. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Нафта, газ, вода та ін. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Нафта, газ, вода та ін. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Нафта, газ, вода та ін. |
Гідравлічне динамічне спіральне рециркуляційне ущільнення: у типі RCS-D використовується манжетне ущільнення зі спіральною рециркуляцією, що покращує ефективність ущільнення. Обертовий вал дозволяється обертатися лише в одному напрямку.

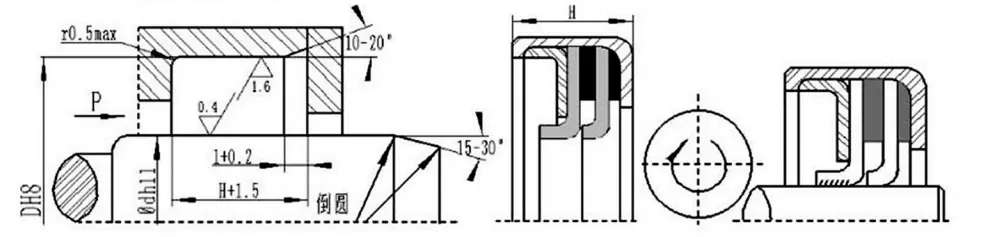

Вимоги до місця встановлення
Приклад замовлення: RCS-A-65×85×10 Модель - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8,5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7,5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7,5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7,5 |
120*140*10 |
180*210*8,5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7,5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8,5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7,5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7,5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7,5 |
150*180*8,5 |
|
Будь ласка, зв'яжіться з нашою компанією; модель RC2057 пропонує вироби з максимальною довжиною 1600 мм.
Посібник із встановлення масляного ущільнювача PTFE
1. Очистіть і змастіть сальник і всі монтажні деталі;
2. Перед встановленням масляне ущільнення слід встановити на гладкий вал такого ж діаметру, як і вал, щоб запобігти надмірному затягуванню та несправності встановлення, а також щоб уникнути перегріву під час початкової роботи;
3. Перед установкою нанесіть герметик (наприклад, Loctite 601 або 641) на зовнішню окружність і торець сальника, щоб запобігти витоку по зовнішньому діаметру;
4. Під час встановлення кромки масляного ущільнення з ПТФЕ на вал, кромку масляного ущільнення з ПТФЕ слід захистити, щоб запобігти пошкодженню ущільнювальної кромки різьбою, шпонковими пазами тощо;
5. Для встановлення масляного ущільнення з PTFE слід використовувати напрямну втулку, щоб захистити губу від пошкодження. Направляюча втулка має кут конусності 15 градусів на напрямному кінці, а внутрішній отвір іншого кінця є ковзною посадкою на валу. Зовнішній діаметр направляючої втулки становить діаметр валу + 1 мм, з гладкою поверхнею та закругленими краями. Див. Малюнок 1 для встановлення масляного ущільнювача PTFE;
6. Матеріал направляючої втулки рекомендується твердий пластик;
7. Після установки сальника його необхідно закріпити затискним пристроєм і ущільнити герметиком по зовнішньому колу і торцю. Дивіться малюнок 2 для кріплення сальника з ПТФЕ.

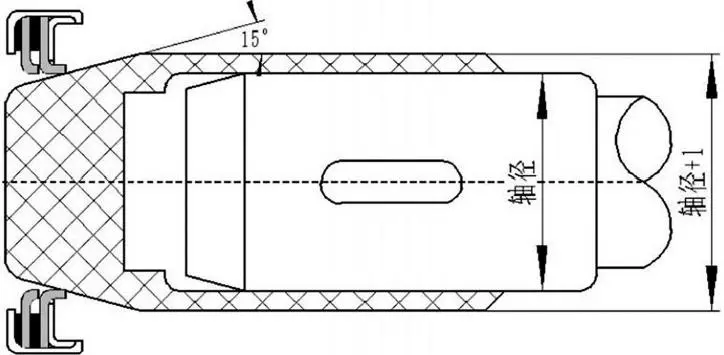

Малюнок 1. Встановлення сальника PTFE.

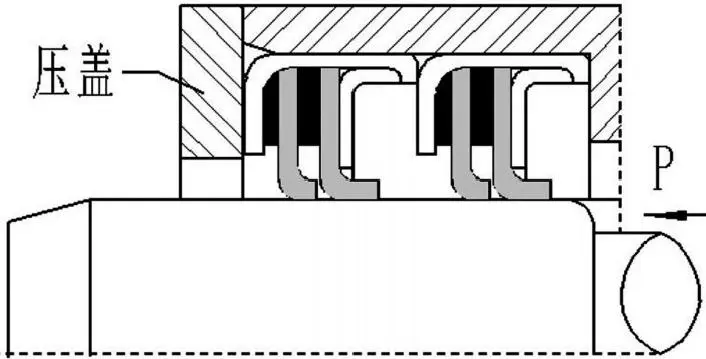

Малюнок 2. Кріплення сальника PTFE.
