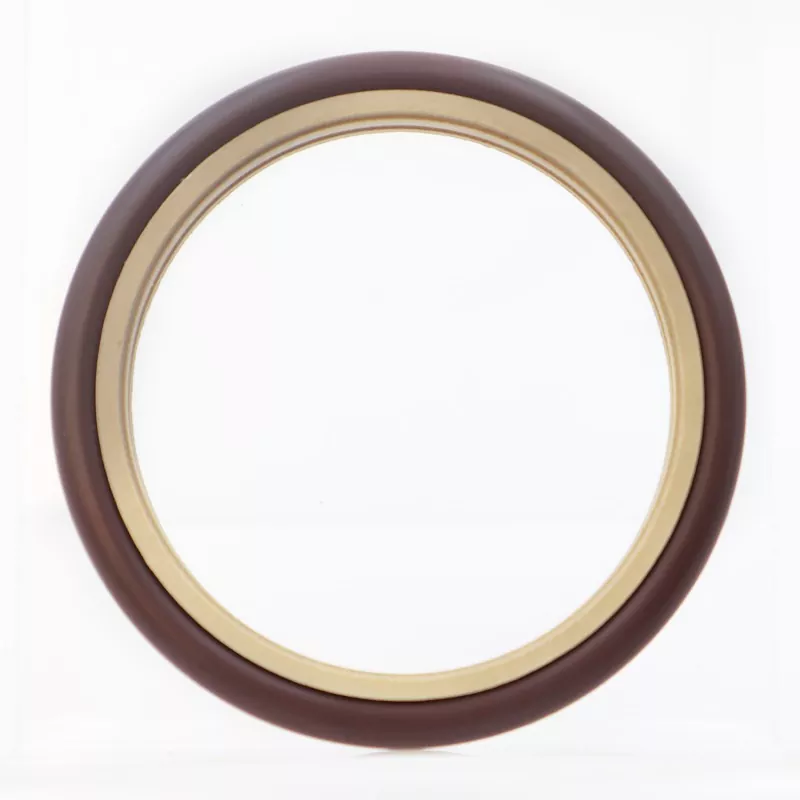

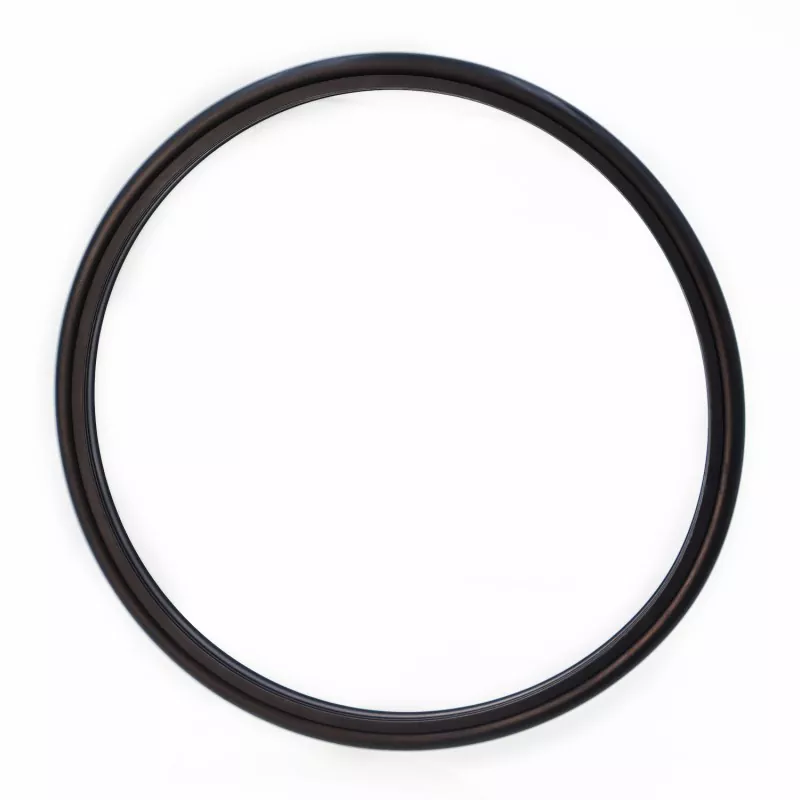

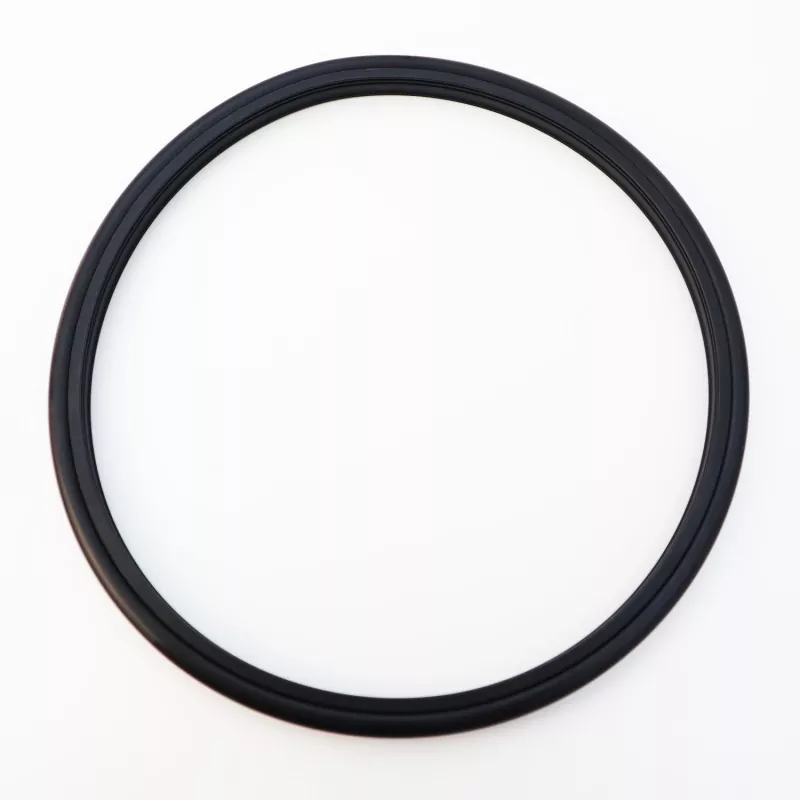

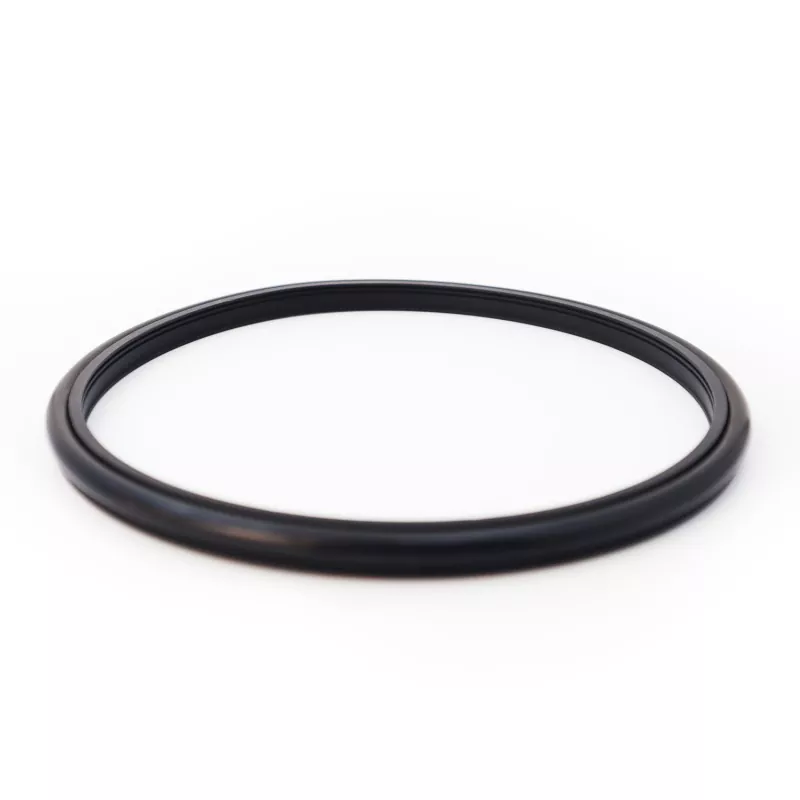

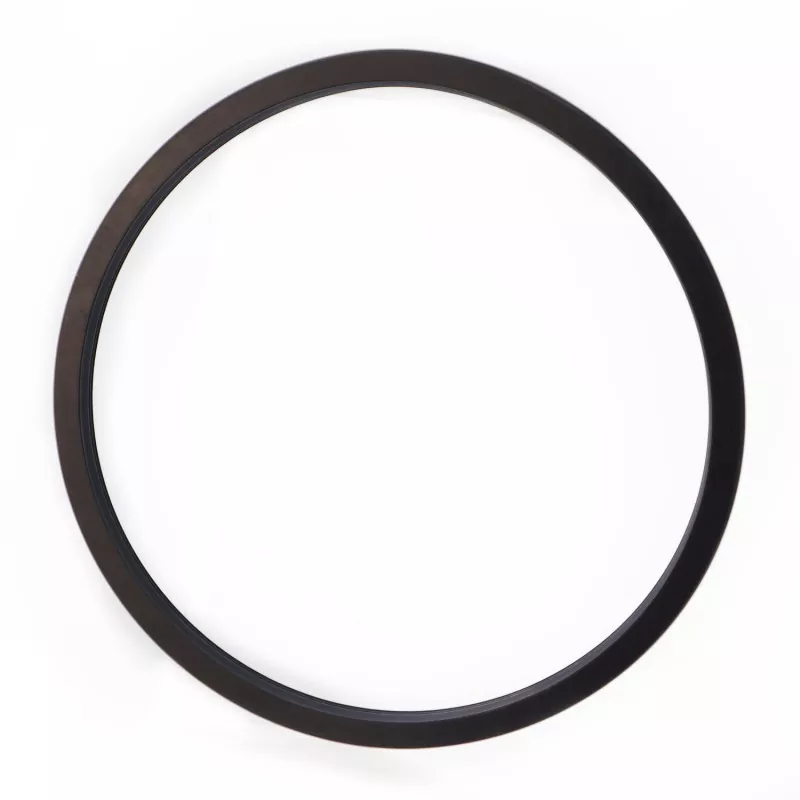

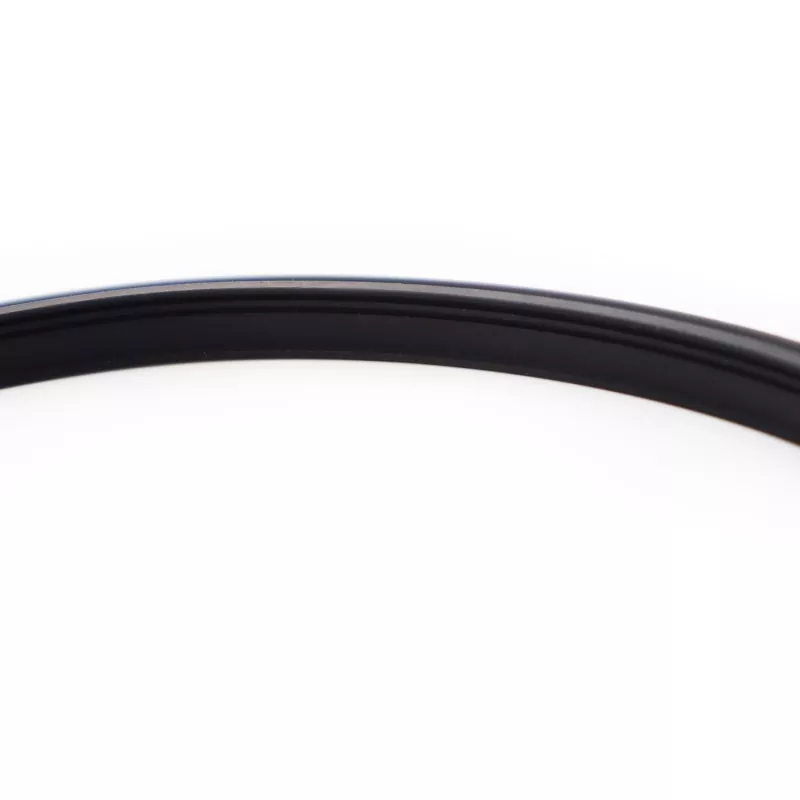

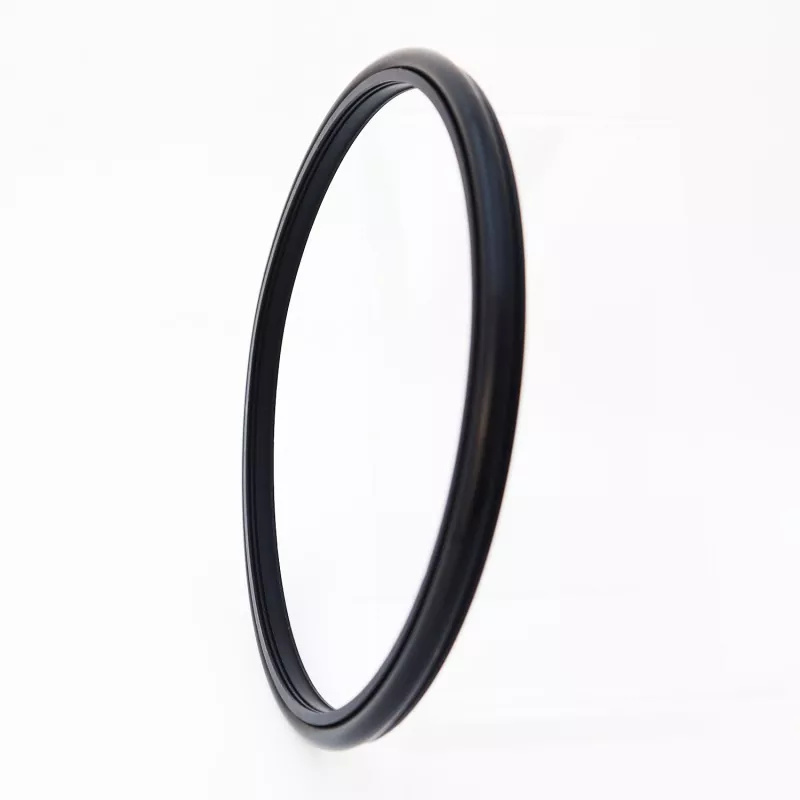

Посилене зубчасте комбіноване ущільнення RC2061 (розроблене для ущільнення цементного розчину) складається зі спеціально розробленого зубчастого ущільнювального кільця, виготовленого з високоякісного інженерного пластику, і гумового ущільнювального кільця; він підходить для односпрямованого ущільнення в гідравлічних зворотно-поступальних і обертових застосуваннях. Його оптимізована товщина кромки протистоїть ерозії від цементного розчину та бруду, забезпечуючи надійне ущільнення та низьке тертя, вимагаючи мінімального місця для встановлення. Конструкція полегшує монтаж і технічне обслуговування, а також ефективно пом'якшує швидку деградацію ущільнення, спричинену твердими частинками в середовищі.
Він в основному використовується в таких додатках, як плунжерні насоси, бурові насоси, гвинтові бурові інструменти, бурові установки, обладнання для розвідки нафти та бетонозмішувальні установки. Основні характеристики включають тривалий термін служби, низький коефіцієнт тертя, чудову герметичність, компактність, а також простоту встановлення та обслуговування.
При використанні для ущільнення грязіподібних середовищ рекомендується вводити мастило між двома (або більше) ущільнювальними елементами.
Граничні значення не повинні виникати одночасно.
|
Тиск (МПа) |
Температура (°C) |
Швидкість (м/с) |
Середній |
|
|
Зворотно-поступальний рух |
Обертальний рух |
|||
|
≤100 |
-35 до +100 (з ущільнювальним кільцем NBR) |
≤6 |
≤2 |
Вода, грязь, сира нафта, гідравлічне масло, емульсія |
|
-20 до +200 (з ущільнювальним кільцем FKM) |
||||
1. Сумісні матеріали ущільнювального кільця включають: нітрильний каучук RO1 (NBR), фтореластомер RO2 (FKM) тощо.
2. Матеріал ущільнювального кільця: стандартний матеріал PTFE4; інші доступні матеріали включають PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 тощо.
Модель замовлення: RC2061-80*91,7*7,6-PTFE4-R01 (модель - Діаметр валу * Діаметр канавки * Ширина канавки - Код матеріалу)
Доступний у будь-якому розмірі в межах зазначеного діапазону.
|

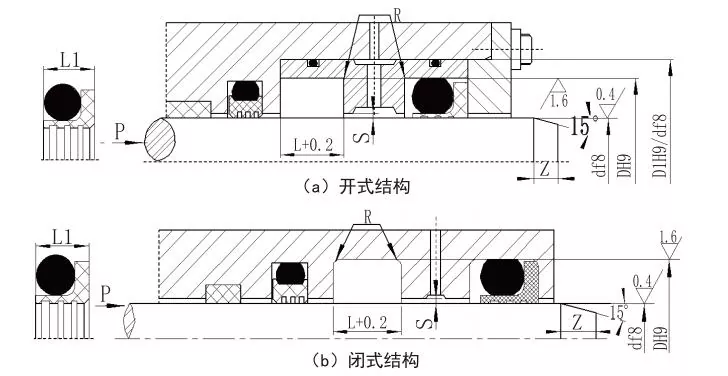

Діапазон діаметрів валу Стандартний тип d f8 RC2061 |
Діапазон діаметрів валу Надміцний d f8 RC2061-Z |
Діаметр канавки D H9 |
Ширина канавки L+0,2 |
Ширина ущільнення L1 |
Радіус кута Rmax |
Радіальний зазор Smax |
Фаска Змін |
Діаметр поперечного перерізу ущільнювального кільця |
||
|
<10 МПа |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Примітка: 1. Для діаметрів валу ≤30 мм рекомендується конструкція з відкритим пазом.
2. Для ротаційного ущільнення рекомендована твердість поверхні вала HRC ≥58.
3. Для тисків, що перевищують 30 МПа, рекомендована посадка H8/f8 для екструзійного зазору.
