Тиск/МПа |
Температура / °C |
Швидкість /м/с |
Середній |
|
≤40 |
-35~+100 (з ущільнювальним кільцем NBR) |
≤2 |
Гідравлічне масло, емульсія, вода, газ тощо. |
|
-20~+200 (з ущільнювальним кільцем FKM) |
1. Доступні матеріали для ущільнювальних кілець: R01 нітрил-бутадієн-каучук (NBR), R02 фторкаучук (FKM) тощо.
2. Матеріали ущільнювального кільця: стандартні матеріали PTFE3 і PTFE4; інші додаткові матеріали включають PTFE1, PTFE2 і PTFE5.
Приклад замовлення
Модель замовлення RC2052—80x91×4,2—PTFE3—R01 Model-dxDxL- Код матеріалу
Модель замовлення RCX17—80x91×4,2—HPU Model-dxDxL- Код матеріалу

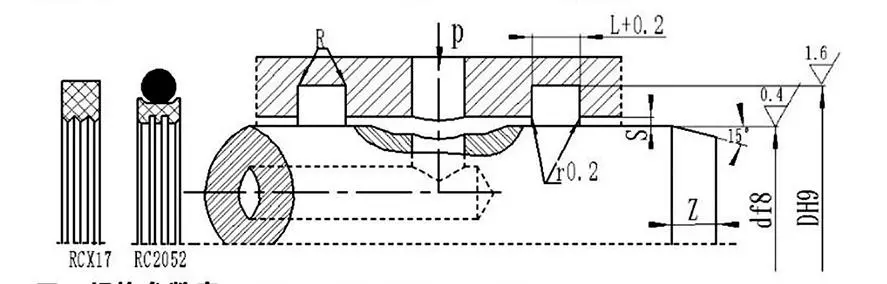

Таблиця специфікацій і параметрів (доступна будь-яка специфікація в діапазоні параметрів)
|
Діапазон діаметрів валу d f8 |
Діаметр траншеї DH9 |
Ширина траншеї L+⁰.2 |
Радіальний зазор Smax |
Заокруглені кути Rmax |
Фаска Змін |
|
|
0~10 МПа |
10~20 МПа |
|||||
|
6~18 |
d+49 |
2.2 |
0.15 |
0.1 |
0.4 |
2 |
|
19~37 |
d+7,5 |
3.2 |
0.2 |
0.15 |
0.6 |
3 |
|
38~199 |
d+11,0 |
4.2 |
0.25 |
0.2 |
1.0 |
4 |
|
200~255 |
d+15,5 |
6.3 |
0.3 |
0.25 |
1.3 |
5 |
|
256~649 |
d+21,0 |
8.1 |
0.3 |
0.25 |
1.8 |
7 |
|
650~1500 |
d+28,0 |
9.5 |
0.45 |
0.3 |
2.0 |
8 |
Примітка. Для діаметрів валу ≤ 30 мм рекомендуються відкриті канавки.
|
d |
D |
L |
d |
D |
L |
d |
D |
L |
d |
D |
L |
|
8 |
12.9 |
2.2 |
48 |
59.0 |
4.2 |
150 |
161.0 |
4.2 |
350 |
371.0 |
8.1 |
|
10 |
14.9 |
2.2 |
50 |
61.0 |
4.2 |
160 |
171.0 |
4.2 |
360 |
381.0 |
8.1 |
|
12 |
16.9 |
2.2 |
55 |
66.0 |
4.2 |
170 |
181.0 |
4.2 |
370 |
391.0 |
8.1 |
|
14 |
18.9 |
2.2 |
60 |
71.0 |
4.2 |
180 |
191.0 |
4.2 |
380 |
401.0 |
8.1 |
|
15 |
19.9 |
2.2 |
63 |
74.0 |
4.2 |
190 |
201.0 |
4.2 |
390 |
411.0 |
8.1 |
|
16 |
20.9 |
2.2 |
65 |
76.0 |
4.2 |
200 |
215.5 |
6.3 |
400 |
421.0 |
8.1 |
|
18 |
22.9 |
2.2 |
70 |
81.0 |
4.2 |
210 |
225.5 |
6.3 |
420 |
441.0 |
8.1 |
|
20 |
27.5 |
3.2 |
75 |
86.0 |
4.2 |
220 |
235.5 |
6.3 |
450 |
471.0 |
8.1 |
|
22 |
29.5 |
3.2 |
80 |
91.0 |
4.2 |
230 |
245.5 |
6.3 |
480 |
501.0 |
8.1 |
|
24 |
31.5 |
3.2 |
85 |
96.0 |
4.2 |
240 |
255.5 |
6.3 |
500 |
521.0 |
8.1 |
|
25 |
32.5 |
3.2 |
90 |
101.0 |
4.2 |
250 |
265.5 |
6.3 |
520 |
541.0 |
8.1 |
|
28 |
35.5 |
3.2 |
95 |
106.0 |
4.2 |
260 |
281.0 |
8.1 |
550 |
571.0 |
8.1 |
|
30 |
37.5 |
3.2 |
100 |
111.0 |
4.2 |
270 |
291.0 |
8.1 |
600 |
621.0 |
8.1 |
|
32 |
39.5 |
3.2 |
105 |
116.0 |
4.2 |
280 |
301.0 |
8.1 |
630 |
651.0 |
8.1 |
|
35 |
42.5 |
3.2 |
110 |
121.0 |
4.2 |
290 |
311.0 |
8.1 |
650 |
678.0 |
8.1 |
|
36 |
43.5 |
3.2 |
115 |
126.0 |
4.2 |
300 |
321.0 |
8.1 |
670 |
698.0 |
9.5 |
|
38 |
49.0 |
4.2 |
120 |
131.0 |
4.2 |
310 |
331.0 |
8.1 |
700 |
728.0 |
9.5 |
|
40 |
51.0 |
4.2 |
125 |
136.0 |
4.2 |
320 |
341.0 |
8.1 |
750 |
778.0 |
9.5 |
|
42 |
53.0 |
4.2 |
130 |
141.0 |
4.2 |
330 |
351.0 |
8.1 |
800 |
828.0 |
9.5 |
|
45 |
56.0 |
4.2 |
140 |
151.0 |
4.2 |
340 |
361.0 |
8.1 |
1000 |
1028.0 |
9.5 |
Примітка. Необхідні специфікації тут не вказані; будь ласка, зв'яжіться з нашою компанією. Ми пропонуємо вироби з максимальним діаметром 2800 мм.
Повна інструкція зі встановлення та використання
Руй Чен знає, що правильна установка є першою передумовою для забезпечення повної продуктивності ущільнювачів, ми також надамо вам вичерпні вказівки щодо використання кожного продукту, особливо складних або нестандартних нестандартних деталей, буде докладний графічний посібник із встановлення.
Ці посібники супроводжуються покроковими діаграмами високої чіткості та текстовими інструкціями, які чітко показують точки перевірки перед встановленням, правильні етапи встановлення, необхідні інструменти та неправильні операції, яких слід уникати, ніби наші інженери були на місці. Крім того, для складних вузлів або систем ми створюємо професійні відеоуроки, які дозволяють вашим операторам інтуїтивно та швидко освоїти техніку встановлення та запобіжні заходи за допомогою динамічних демонстрацій, що значно знижує ризик передчасного виходу з ладу через неправильне встановлення.
