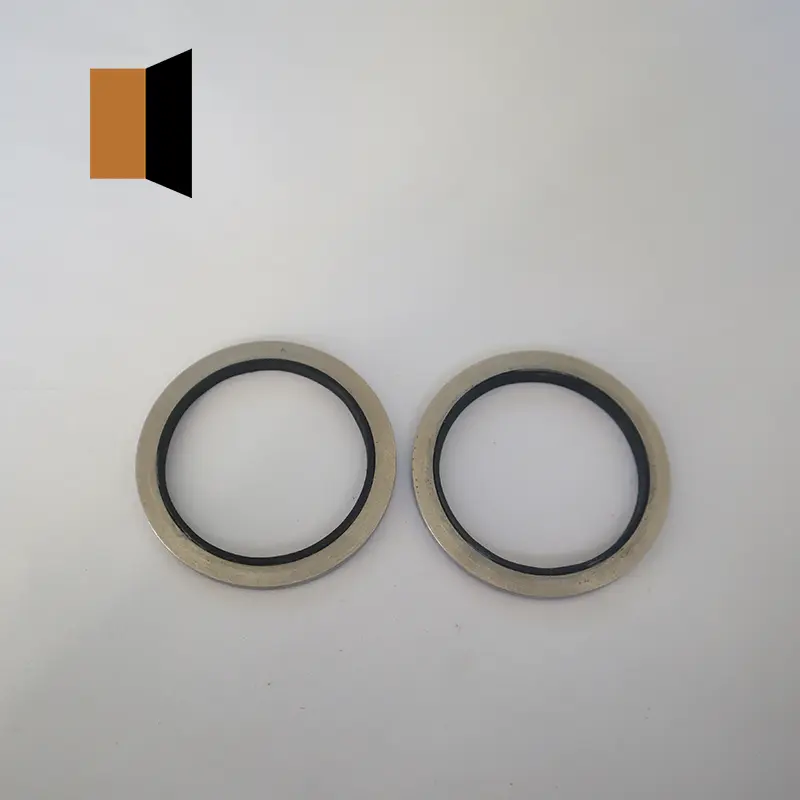

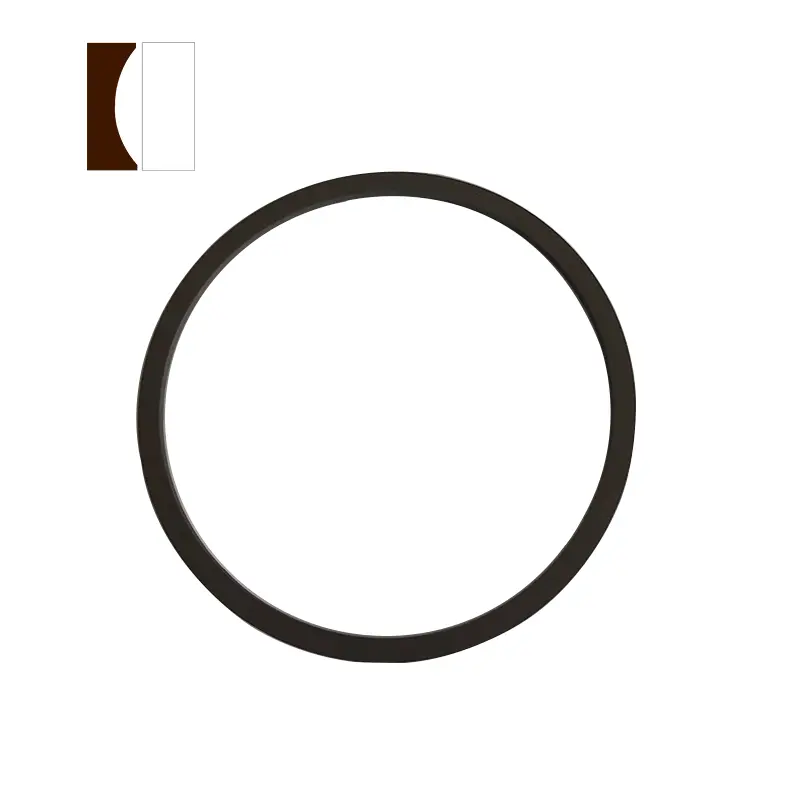

Основні гідравлічні ущільнювачі

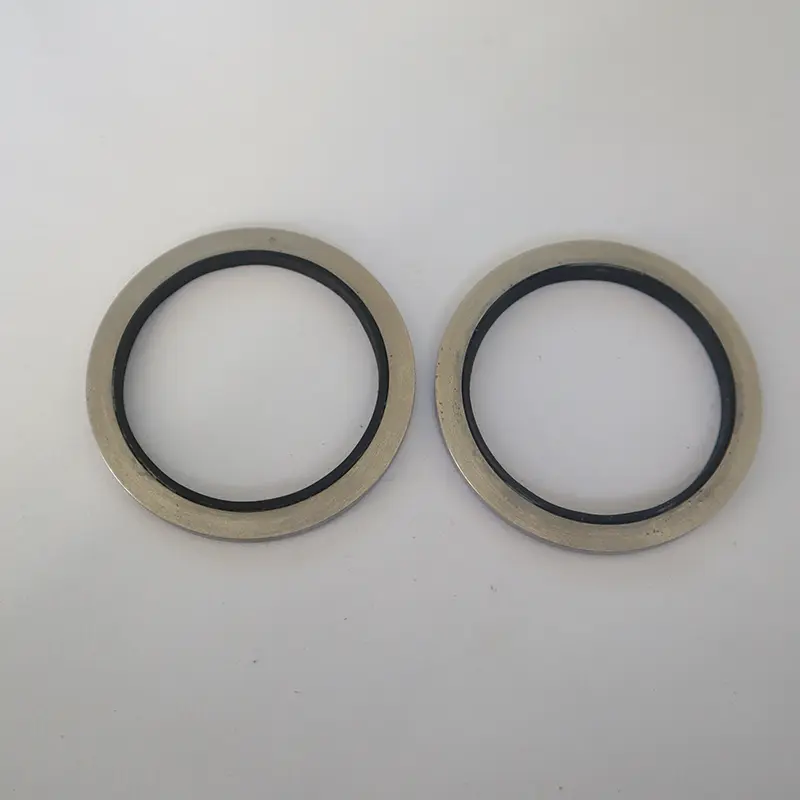

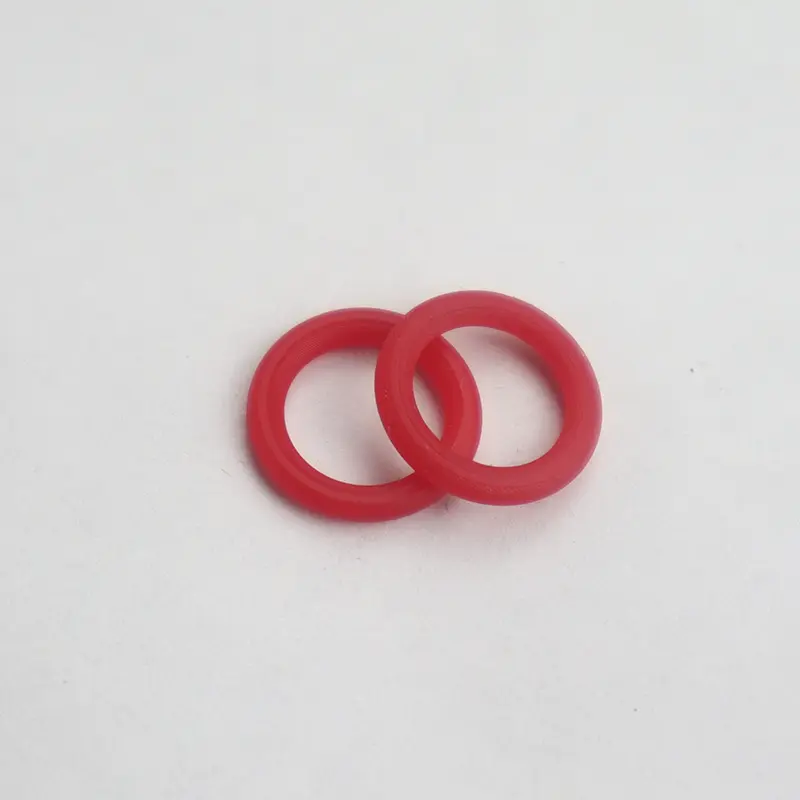

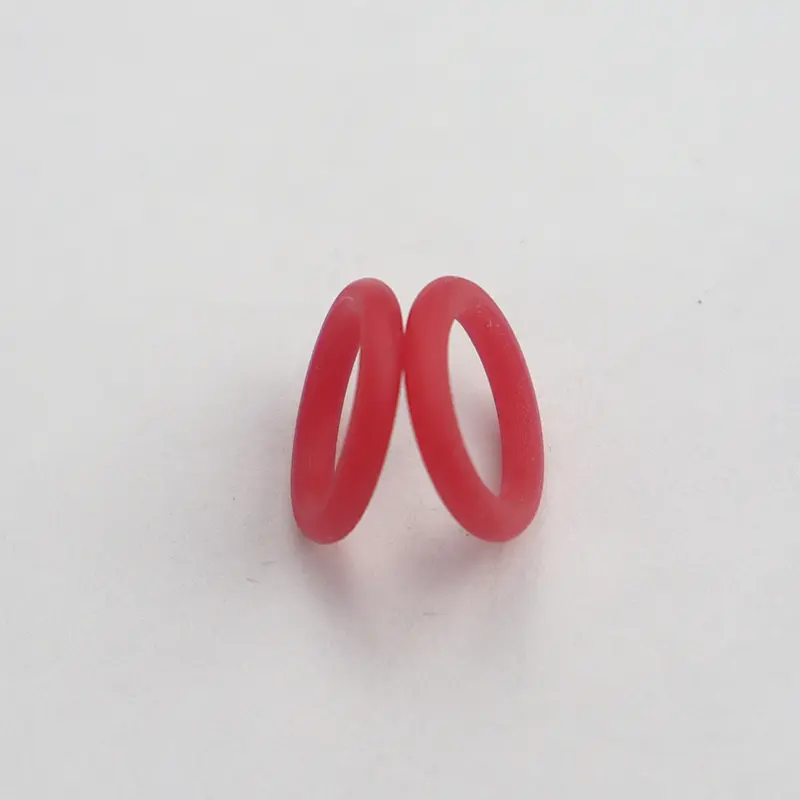

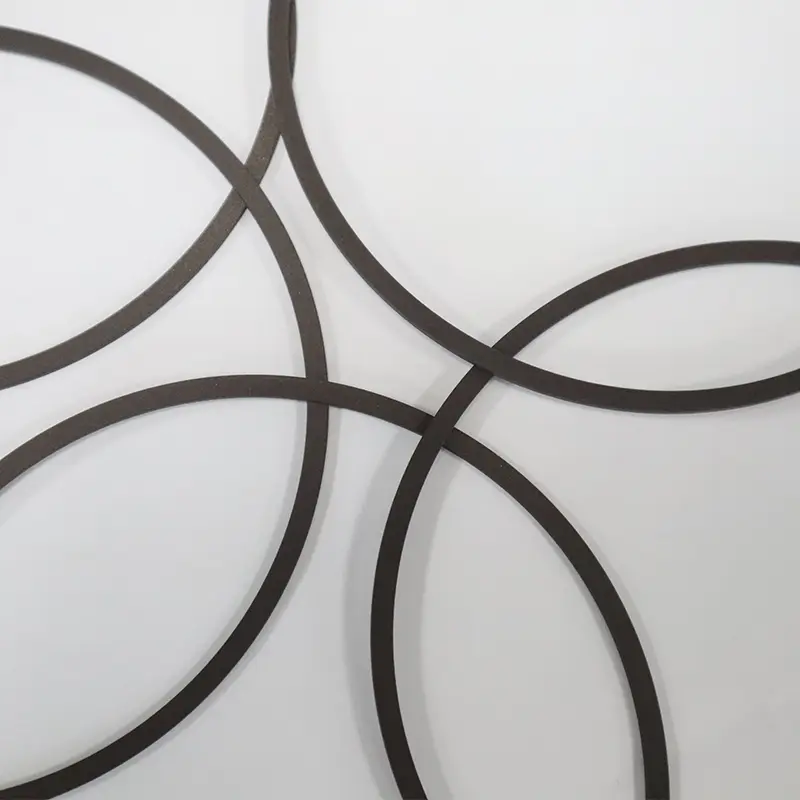

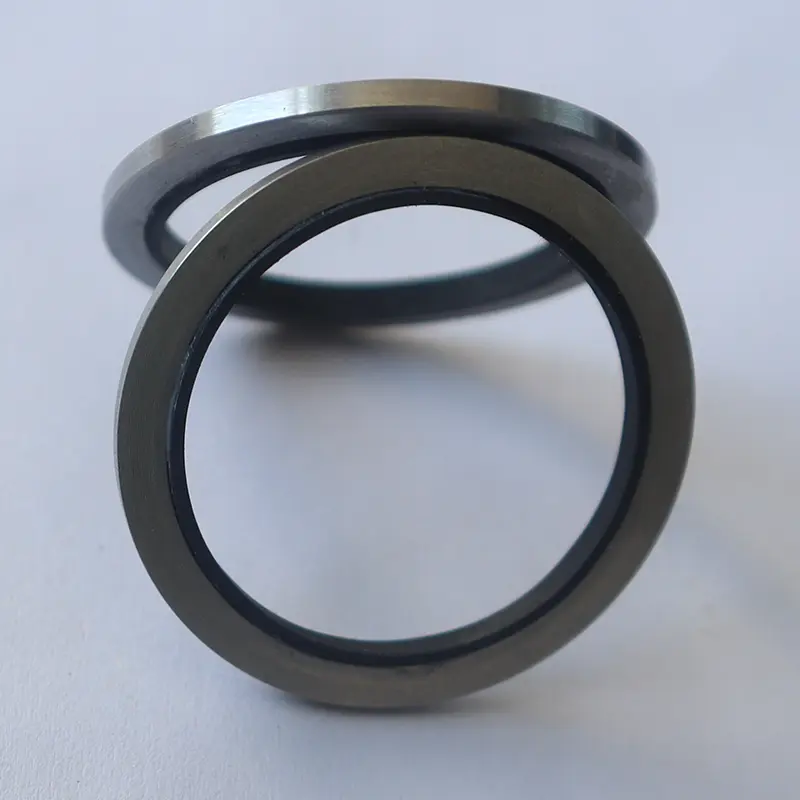

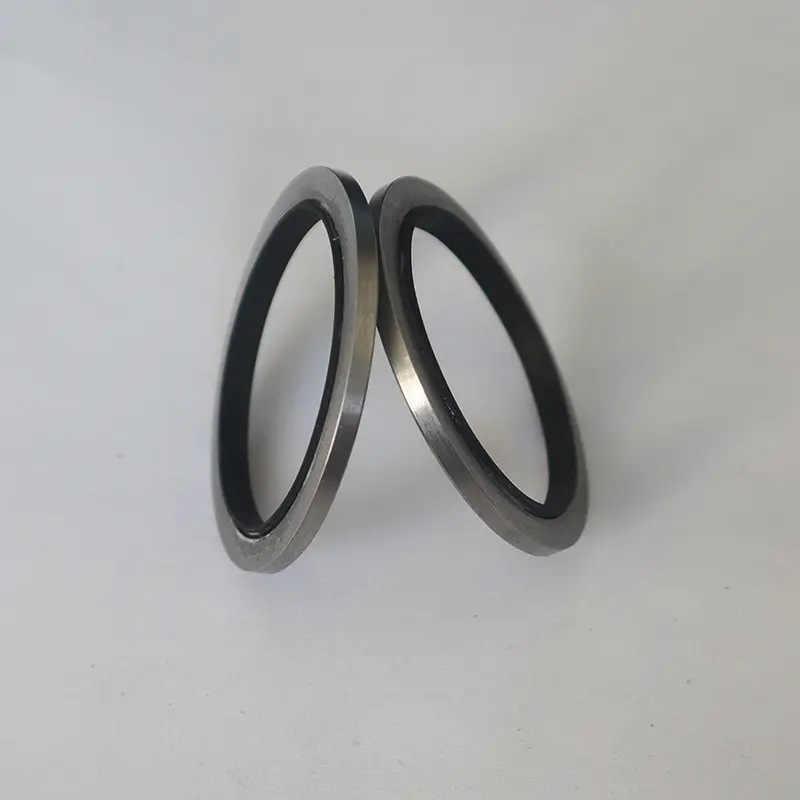

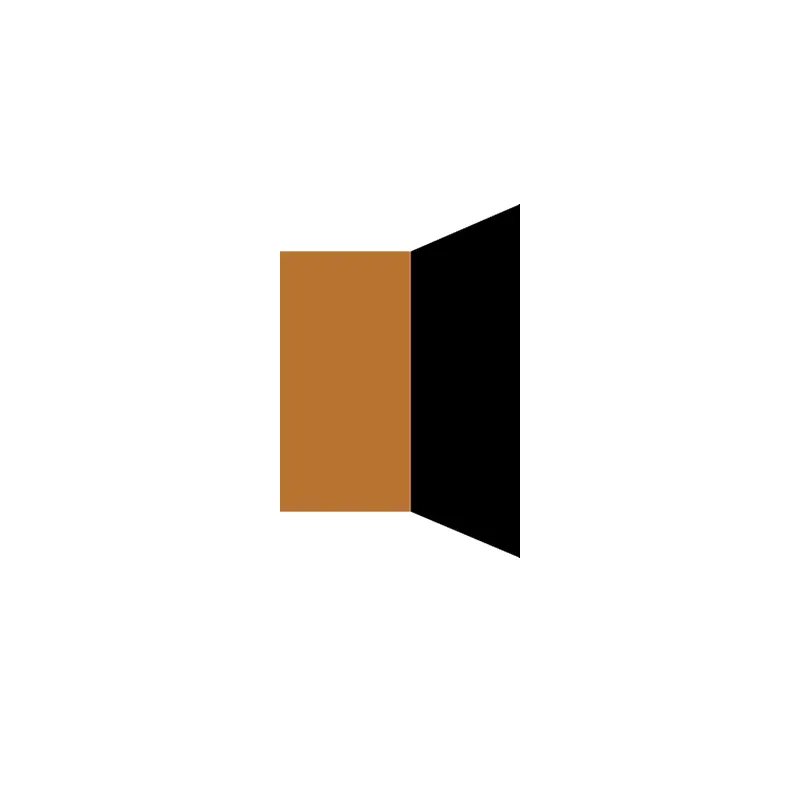

Основні гідравлічні ущільнення Ruichen ущільнювачів в основному включають кілька типів ущільнювачів, кожен з яких має свої переваги. Кільця широко використовуються в різних динамічних та статичних ущільнювальних випадках через їх низьку виробничу вартість та зручне використання. Більшість країн сформулювали низку стандартів продуктів для ущільнювачів, серед яких американський стандарт (AS568), японський стандарт (JISB2401) та міжнародний стандарт (ISO 3601/1) є більш поширеними. Національні стандарти - GB3452.1 та GB1235.

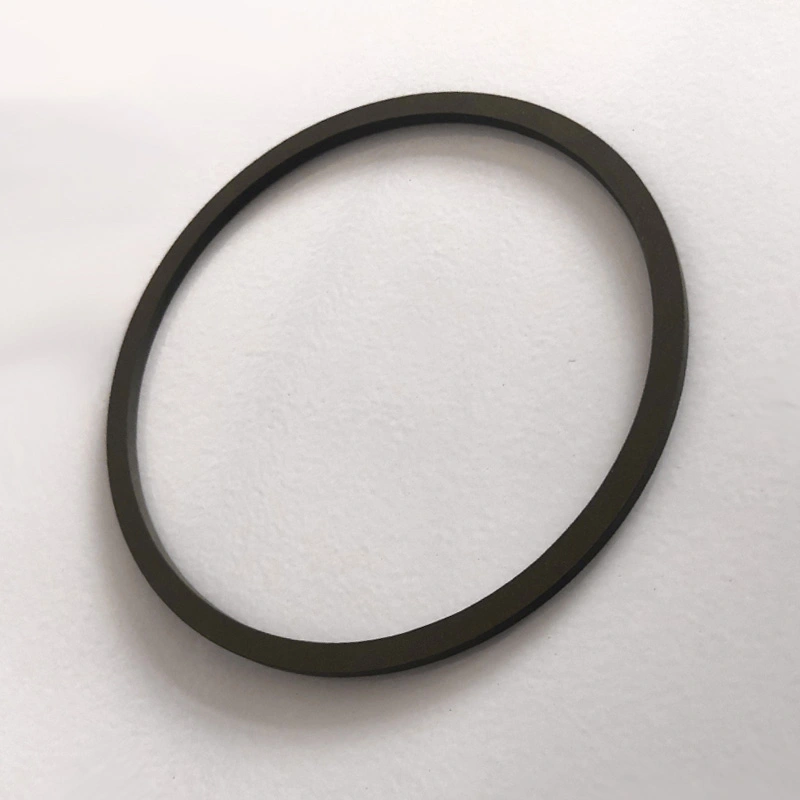

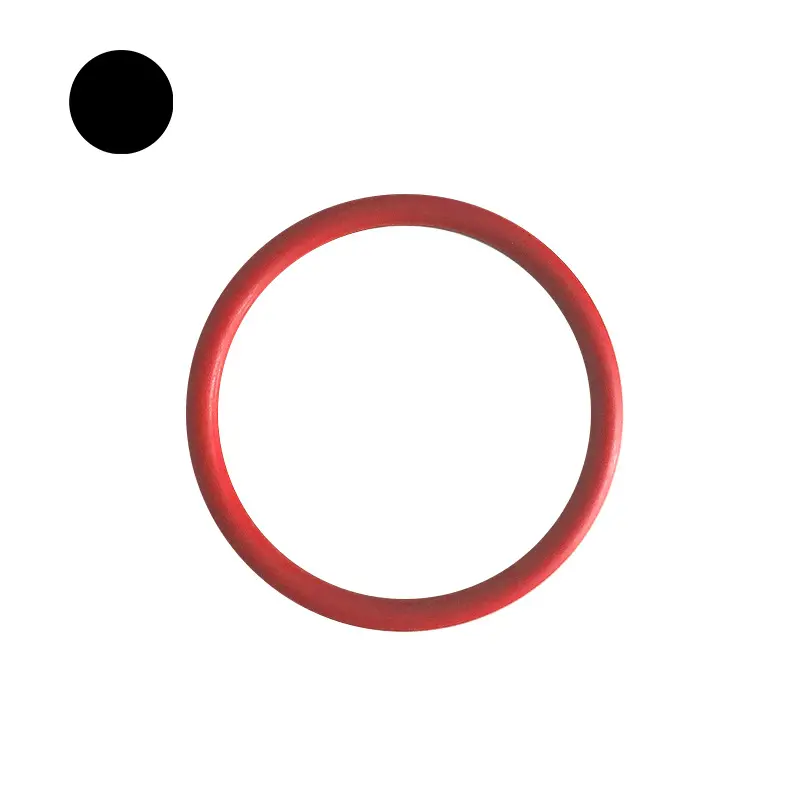

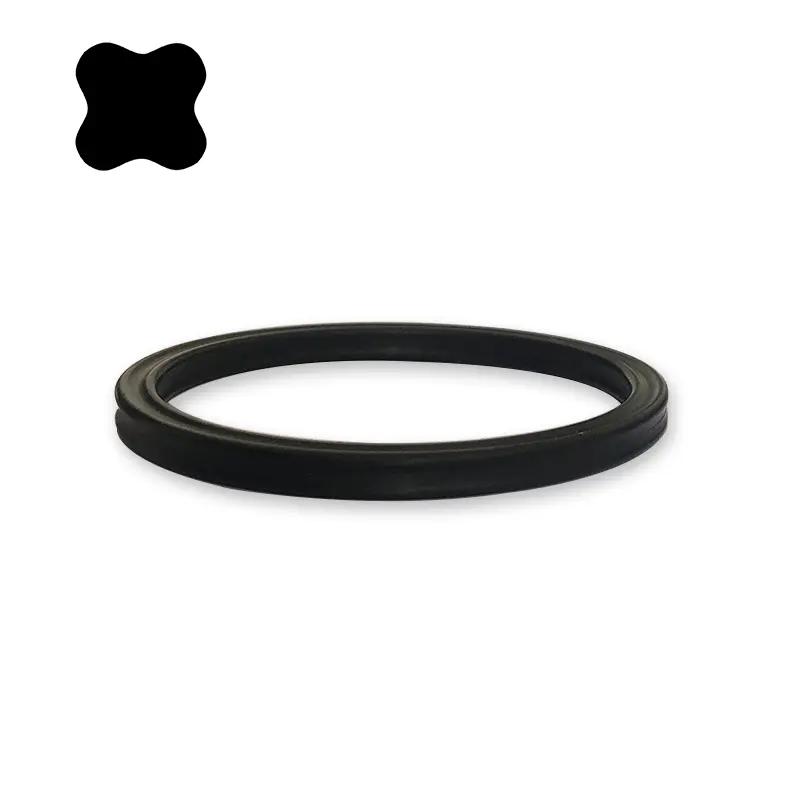

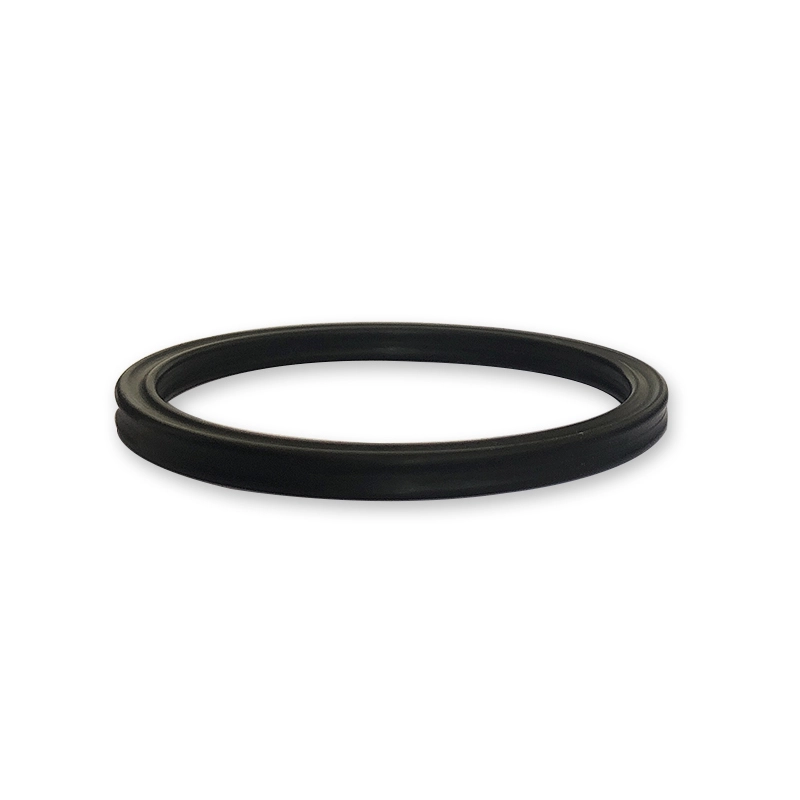

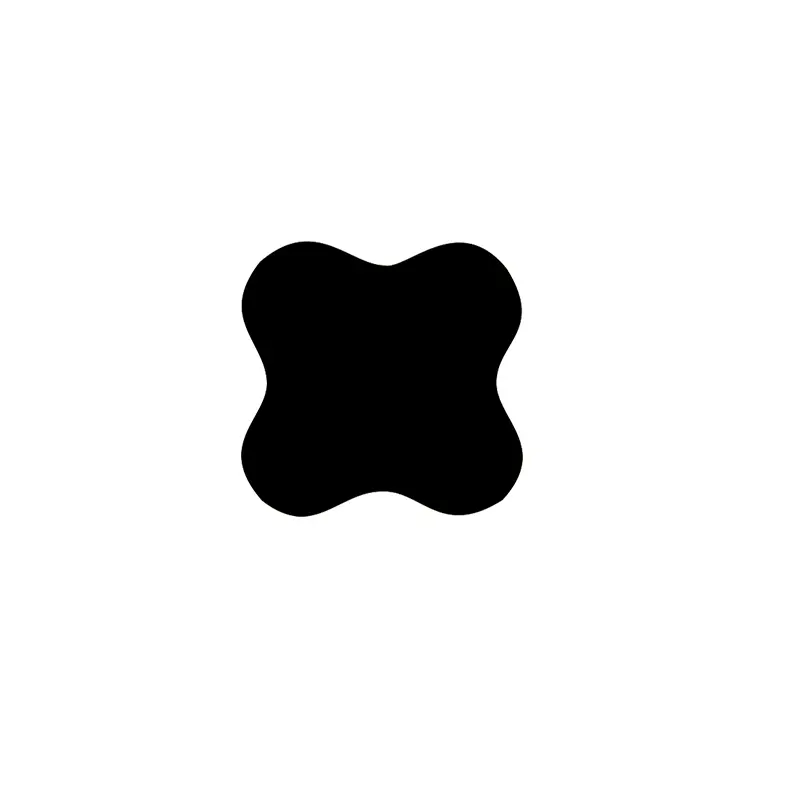

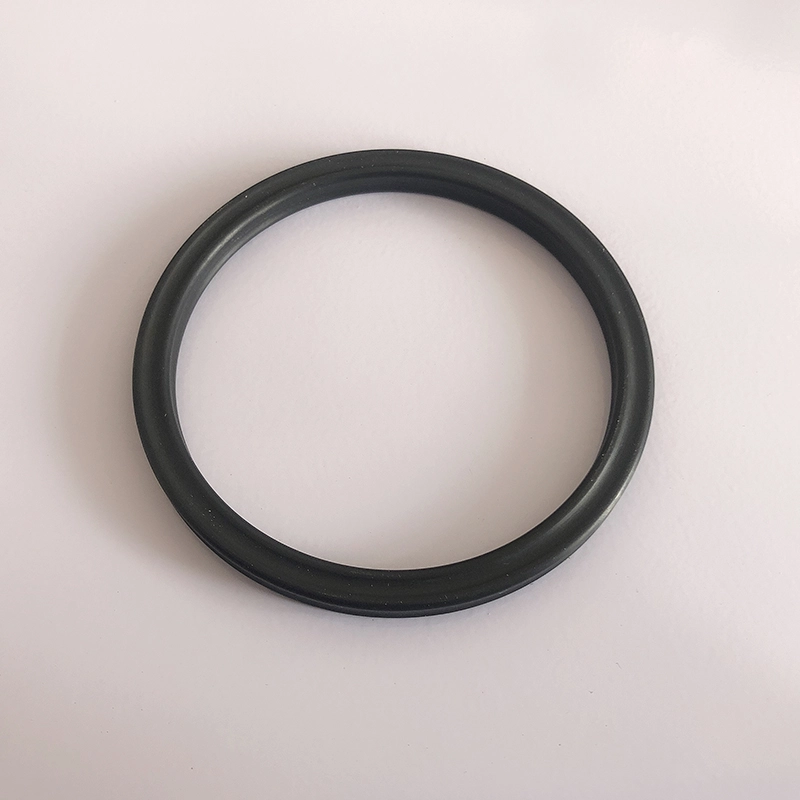

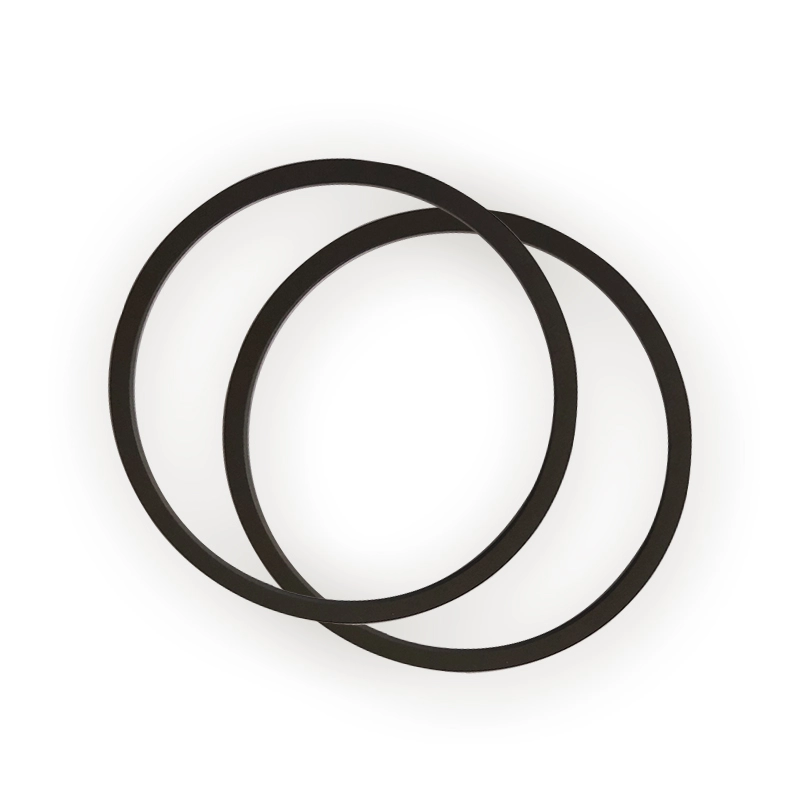

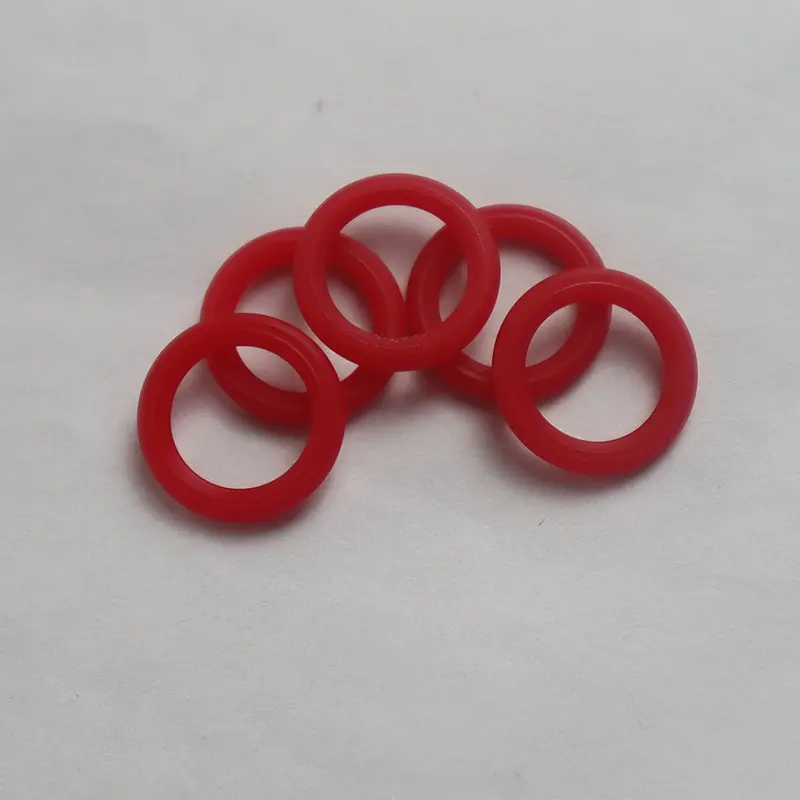

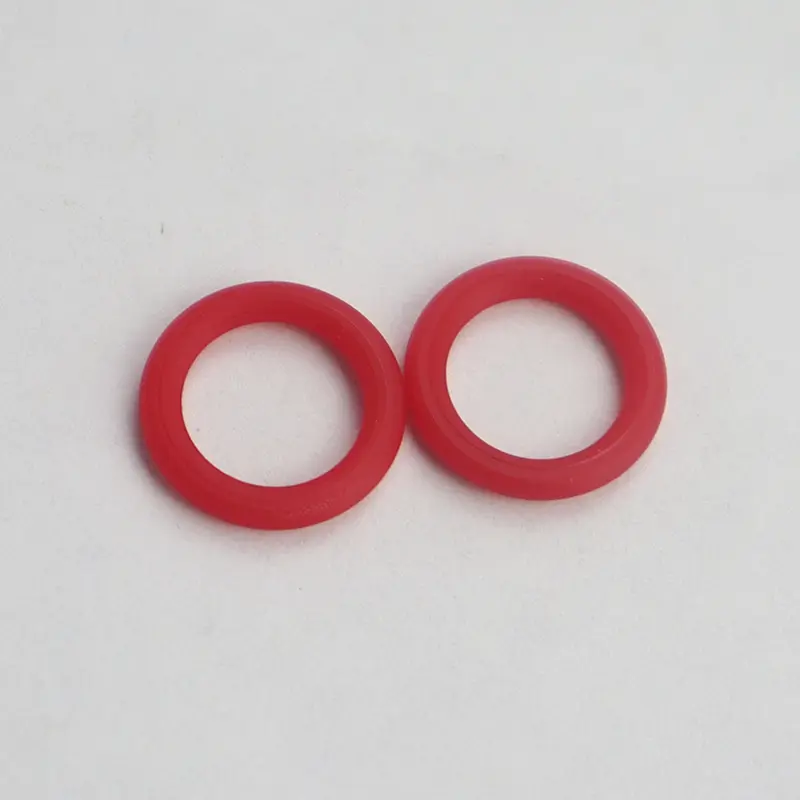

Зоряне ущільнювальне кільце-це ущільнення з чотирма-ліпами з X-подібною формою, тому його також називають X-подібним кільцем. Це вдосконалення та вдосконалення на основі О-кільця. Його розміри поперечного перерізу такі ж, як ущільнювача США, як стандарт 568A, і він може в основному замінити використання ущільнювача.

Переваги зіркових кільця

Порівняно з ущільнювальними кільцями, зоряні кільця мають меншу стійкість до тертя і меншу стартову опір, оскільки вони утворюють змащувальну порожнину між ущільнювальними губами. Оскільки його флеш -край розташований у увігненій частині поперечного перерізу, ефект герметизації кращий. Не круглий переріз ефективно дозволяє уникнути явища кочення під час зворотно-поступального руху.

Робочий механізм зоряного кільця

Зоряне кільце-це самостійне ущільнювальне елемент з подвійною дією. Радіальні та осьові сили залежать від тиску системи. У міру підвищення тиску деформація стиснення зіркового кільця збільшиться, і загальна сила ущільнення збільшиться, таким чином утворюючи надійне ущільнення.

Як вибрати зоряну ущільнювальну кільце

Якщо відомий діаметр валу та отвору, виберіть відповідне кільце у формі зірки відповідно до наступних критеріїв:

1. Статична ущільнювач або зворотно-поступальний лінійний рух: (1) Герметизація отвору: внутрішній діаметр зоряної форми має бути сумісним з канавкою або менше приблизно 2% діаметра дна канавки. Оскільки сила попередньої компресії, що утворюється за допомогою попередньої компресії, може ефективно запобігти скрученню та прокатці кільця у формі зірки. (2) Герметизація валів: внутрішній діаметр кільця у формі зірки повинен бути рівним або належним чином більшим, ніж зовнішній діаметр валу приблизно на 0,2 ~ 0,3 мм, або він може бути приблизно на 1% більшим, ніж зовнішній діаметр валу. Як результат, кільце ущільнювача буде простіше встановити та мати довший термін служби.

2. Ротаційна герметизація: внутрішній діаметр зоряної форми має бути приблизно на 2 ~ 5% більше, ніж діаметр валу, який він ущільнюється. Оскільки кільце ущільнювача буде генерувати тертя та нагрівання при використанні в обертовому русі, а гума скоротиться при нагріванні (ефект джуду). Тому для того, щоб забезпечити, щоб кільце ущільнювалося змащуватися і надійно працювати, потрібно вибрати внутрішній діаметр, більший за діаметр валу. Зазвичай ущільнювальне кільце з меншим поперечним перерізом може задовольнити потреби статичної герметизації. Навпаки, для задоволення динамічного ущільнення слід вибрати ущільнювальне кільце з більшим перерізом. У випадку високого тиску або великих зазорів необхідно вибрати гумовий матеріал з більшою твердістю. Найкращий спосіб - додати підтримуюче кільце PTFE, щоб запобігти пошкодженню екструзії високого тиску.

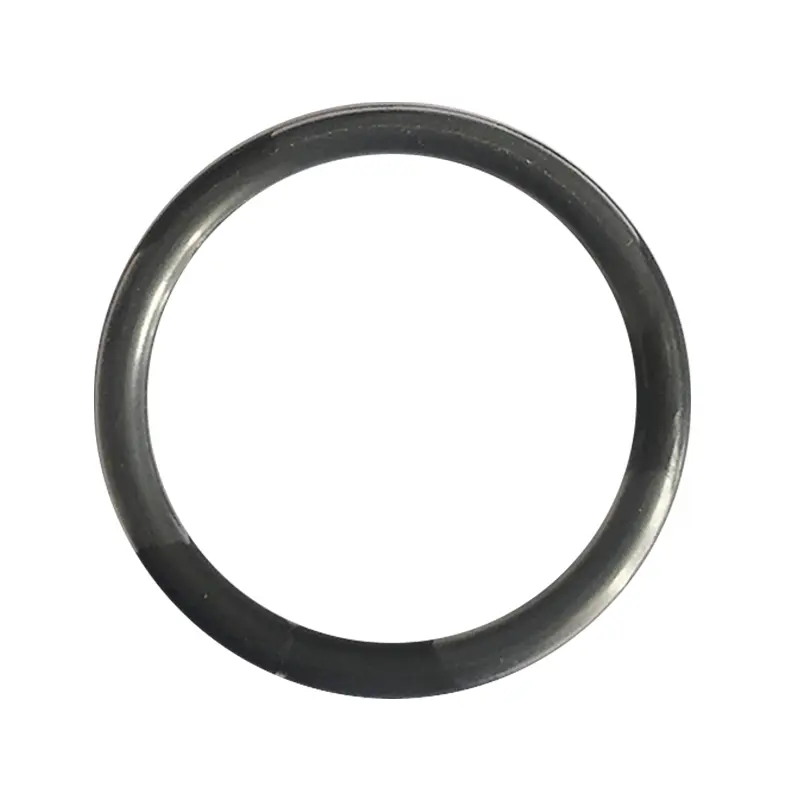

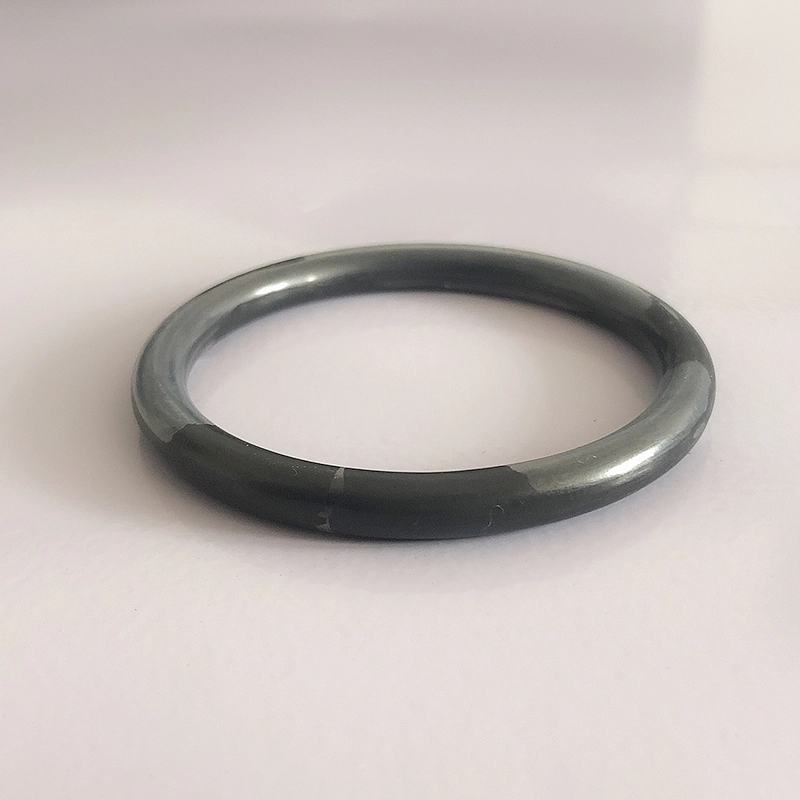

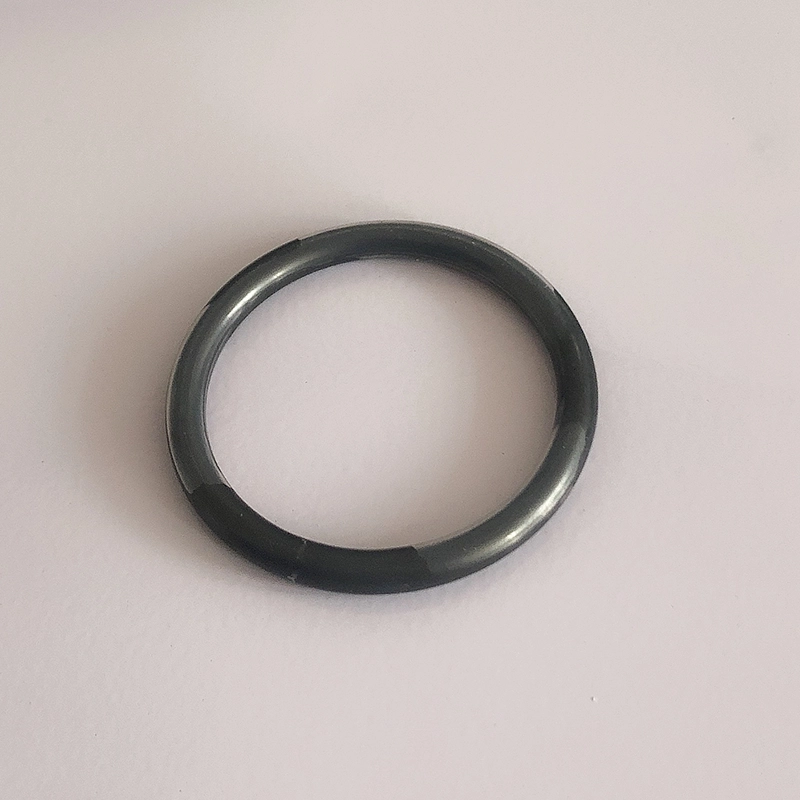

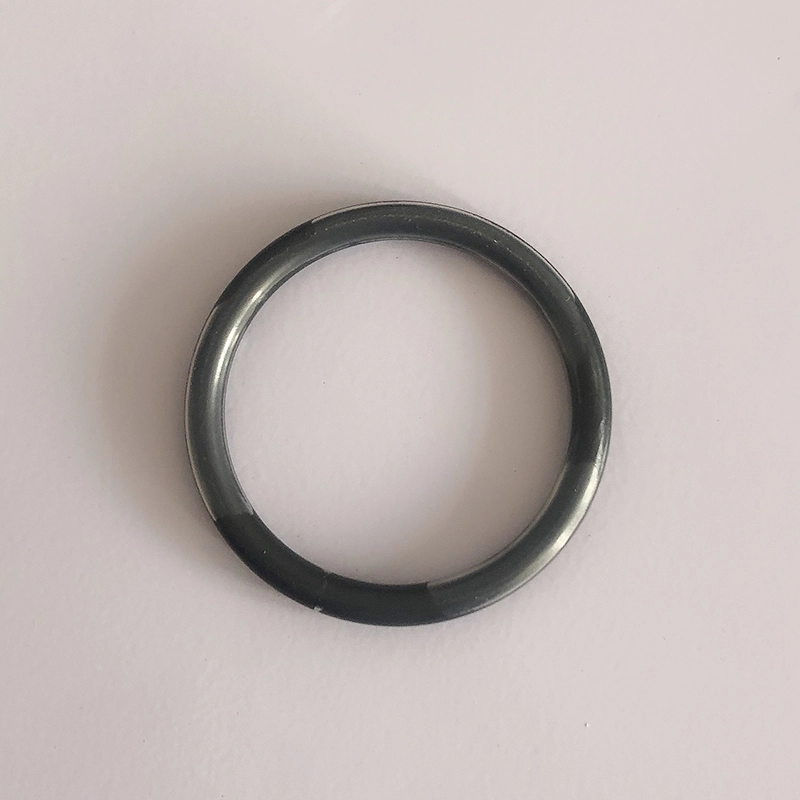

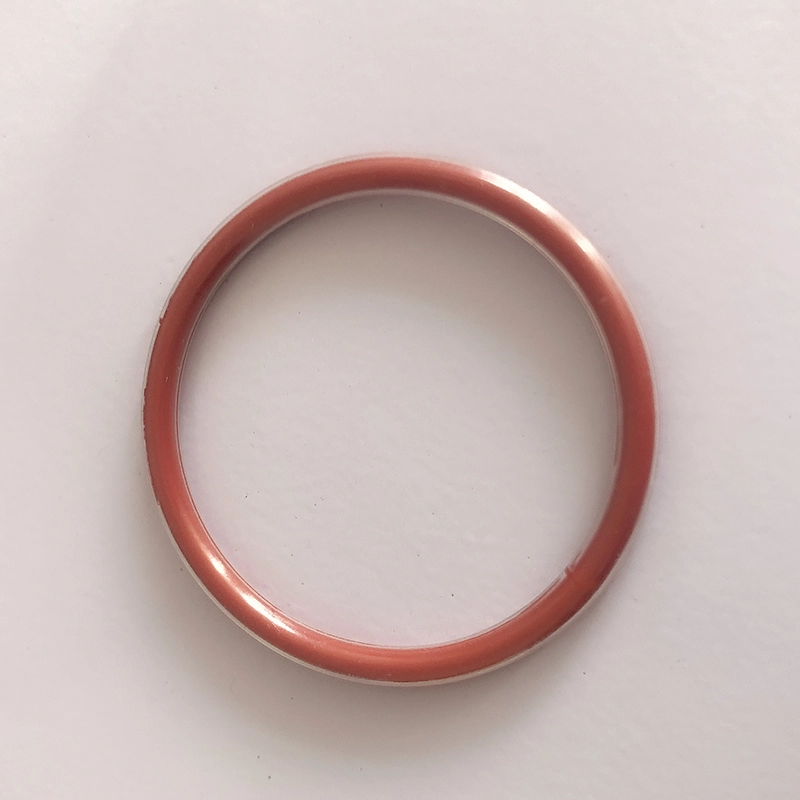

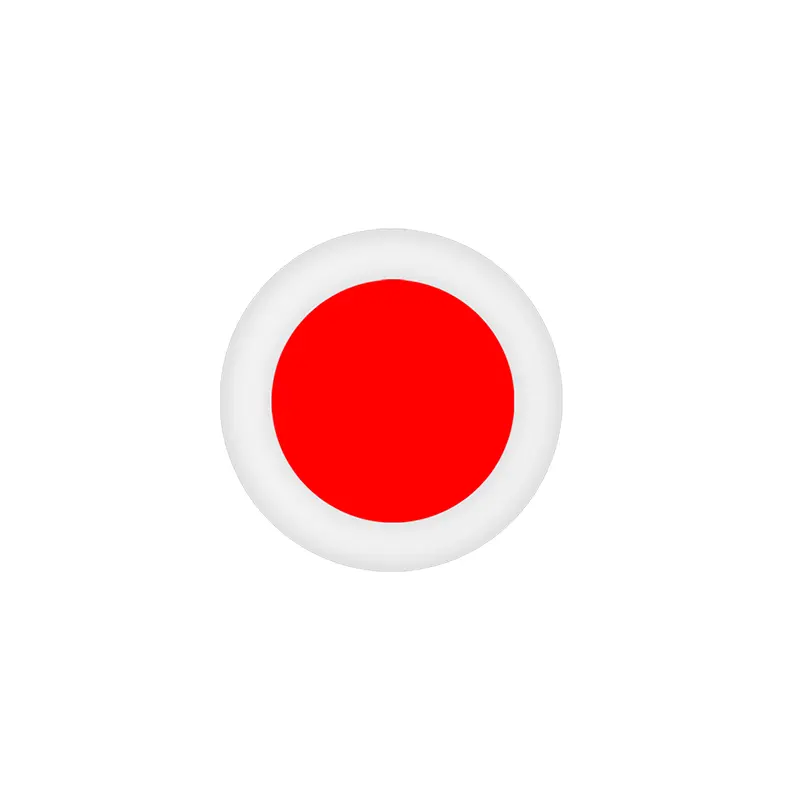

Органічно з покриттям у Органічно поєднує еластичність і герметизація гуми з хімічною стійкістю тефлону. Він складається з внутрішнього ядра силікону або фтороруби та відносно тонкого тефлонового або тефлонового зовнішнього покриття PFA.

Матеріал: Teflon FEP та Teflon PFA по суті схожі, але Teflon PFA має кращу високу температуру, ніж Teflon FEP. Застосовувана температурна діапазон Teflon FEP Shell: -60 ℃ ~ 205 ℃ може використовуватися при 260 ℃ на короткий час Teflon PFA Shell: -60 ℃ ~ 260 ℃ може використовуватися при 300 ℃ на короткий час:

1. Видатна хімічна стійкість, придатна майже для всіх хімічних середовищ

2. Широкий діапазон температури

3. Хороша стійкість до стиснення

4. Антифрикція

5. Хороший анти-руйнування

6. Опір високого тиску

7. Відмінна довговічність герметизації та тривалий термін служби

Застосування: насоси та клапани, реакційні судини, механічні ущільнювачі, фільтри, посудини тиску, теплообмінники, котли, трубопровідні фланці, газові компресори тощо

Промисловості застосування: хімічна промисловість, виробництво літаків, фармацевтична промисловість, нафтогірна та хімічна транспортування та рафінування, кіноіндустрія, холодильна інженерія, промисловість харчової промисловості, виробництво паперу, виробництво барвників, розпилення фарби тощо

Інструкції з установки для герметизації кільця

1. Частини, де встановлюються або пропущені ущільнювальні кільця, повинні бути гладкими, без зади, канавок і гострі кути. Шорсткість внутрішнього отвору повинна досягати 1,6 мг, а шорсткість вала повинна досягати 0,8UM.

2. Нанесіть чисте світлове масло або жир, щоб змащувати поверхню герметичного кільця та відповідні частини, що контактують.

3. Якщо важко встановити ущільнювальне кільце на вал, занурюйте його в гарячу воду на кілька хвилин, щоб розширити його. Це пом'якшене та розширене ущільнювальне кільце простіше встановити. Встановіть ущільнювальне кільце, коли він гарячий, і його розмір повернеться до початкового розміру після охолодження.

4. Не згинайте ущільнювальне кільце занадто жорстоко, інакше це спричинить зморшки в тефлоні та вплине на його використання.

Рекомендоване стиснення покритого ущільнювального кільця таке:

Статичний стан герметизації: 15%-20%

Динамічний стан герметизації: 10%-12%

Пневматичний стан: 7%-8%

Фактичне стиснення повинно враховувати умови праці, особливо ущільнювальний робочий тиск та інші фактори.

Особливості та додатки продукту:

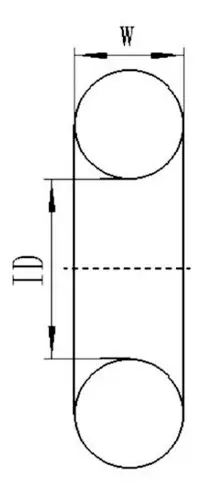

Стандартний	Діаметр ущільнювача W.
Американський стандарт як 568 Британський стандарт BS 1516	1.78	2.62	3.52	5.33	6.99	-
Японський стандарт IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
Міжнародний стандарт ISO 3601/1 Німецький стандарт DIN 3771/1 Китайський стандарт CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
Бажані розміри метрики	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
Американський стандарт як 568 (Серія 900)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Матеріал зоряного кільця:

Матеріал, як правило, NBR NITRILE NITRILE NBRESS SHAW A70.

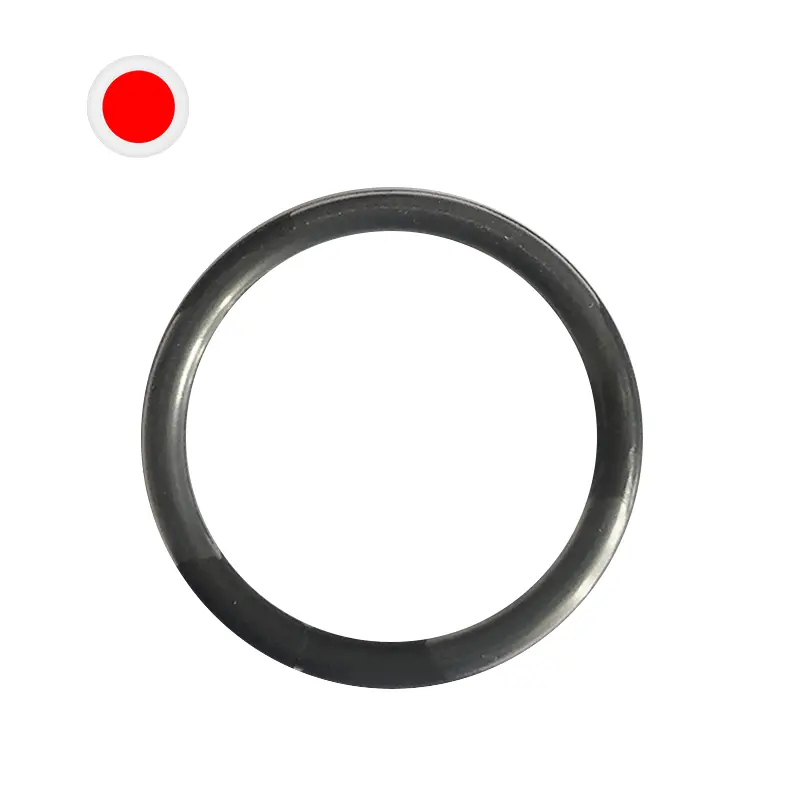

Покритий ущільнювальним кільцем:

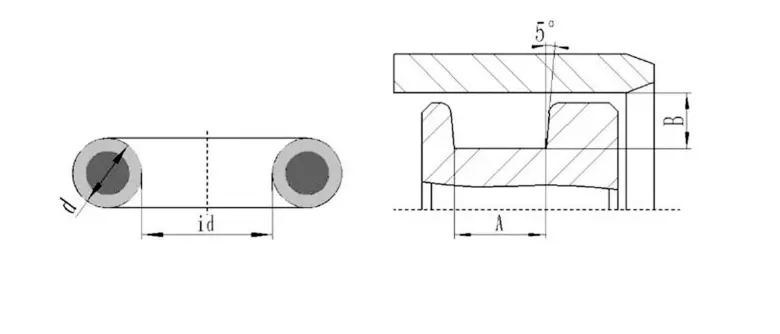

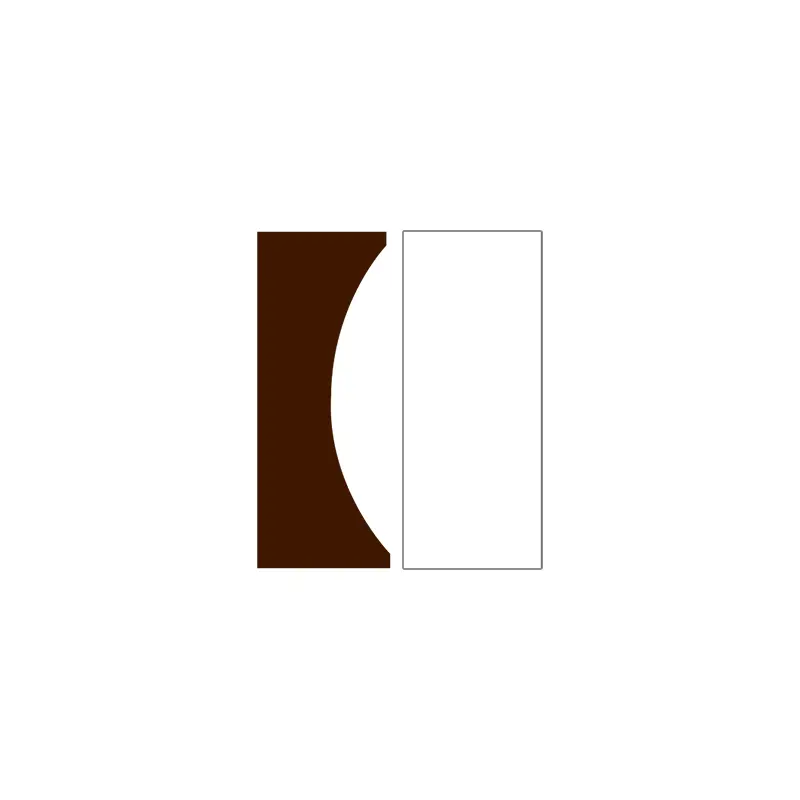

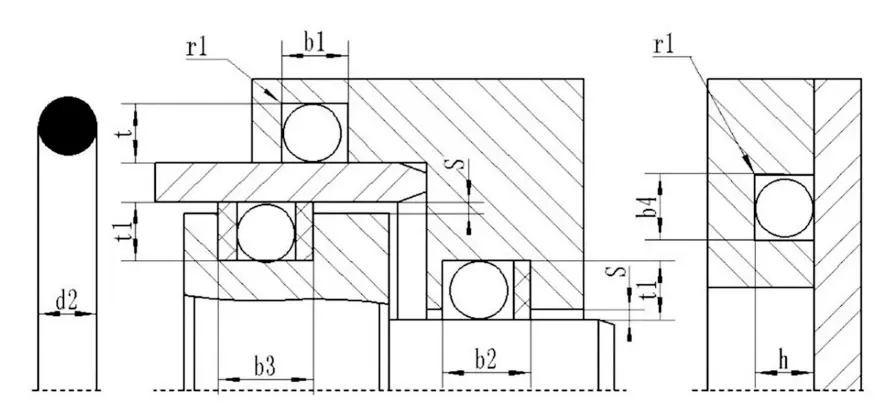

Схематична схема канавки інкапсульованого ущільнювального кільця

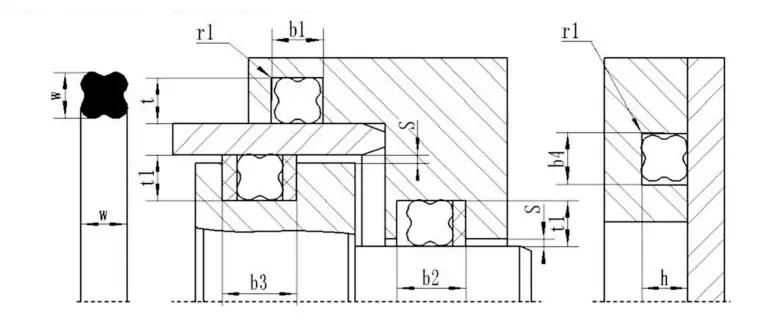

Таблиця розмірів канавки інкапсульованого ущільнювального кільця (рекомендується)

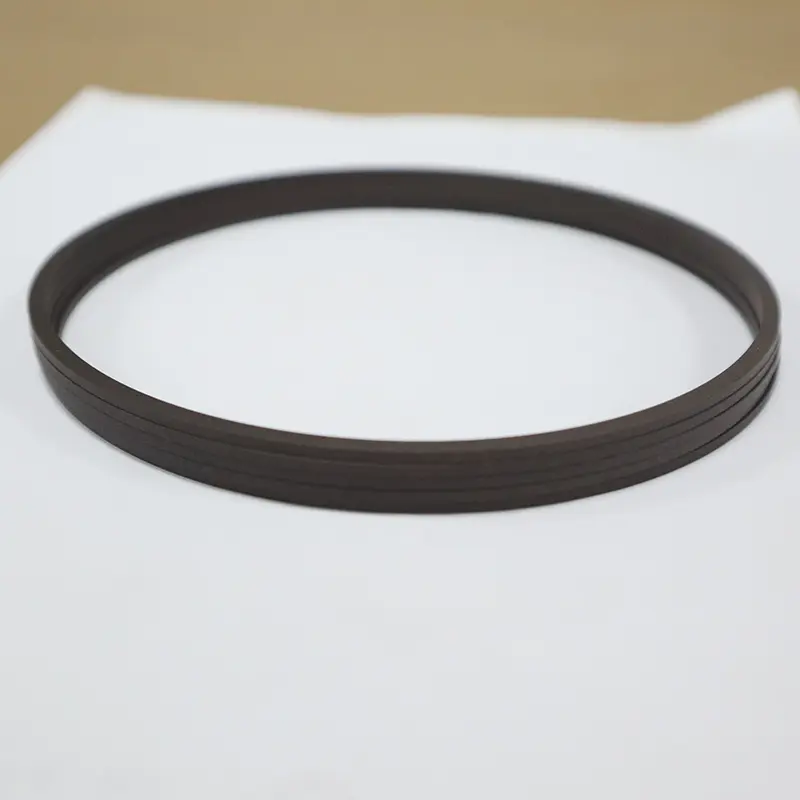

Посібник з встановлення ущільнення ущільнювачів Ruichen

Ⅰ. Посібник з установки

1. Ущільнювача повинна бути встановлена ​​на попередньо завантаженій стороні, звернувшись до напрямку тиску.

2. Корпус циліндра та поршневий стрижень повинні бути виготовлені з шкали, які відповідають вимогам зразків нашої компанії.

3. Гострі краї повинні бути вільними від задирок і округлених або каменів.

4. Нитки, направляючі кільцеві канавки тощо повинні бути покриті, оскільки ущільнювач не може бути просунутий через канавки, просвердлені отвори або шорсткі поверхні.

5. Будь -який пил, сміття або інші зовнішні частинки повинні бути ретельно видалені.

6. Інструменти з гострими краями не слід використовувати.

7. Кільця для герметизації PTFE легше розширити в нагрітому маслі або воді (приблизно 80 ~ 120 градусів) і їх легко відновити до первісної форми.

8. Якщо губа ущільнення повинна пройти через отвір тиску масла, слід використовувати пластикову палицю для обережного натискання губи, щоб запобігти камінній стемці отвору ушкодити ущільнювальну губу. Дірки циліндра повинні бути проведені. (Малюнок 3)

Ⅱ. Метод встановлення

Відкриті (розділені) канавки можна встановити без інструментів.

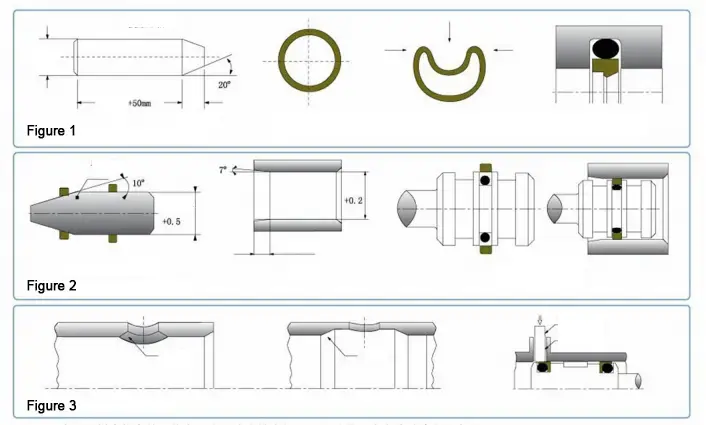

Встановлення ущільнювачів із закритим канавкою (мал. 1)

1. Очистіть та масляні субстрати ущільнювачів, ущільнювачів та інструменти для встановлення.

2

3. Стисніть кільце для ущільнення PTFE у форму нирок, не утворюючи загостреного вигину, покладіть у канавку стиснене ущільнювальне кільце і обережно розгладьте його вручну.

4. Натисніть оправку до ущільнення і обережно поверніть оправку. Залиште його на 1 хвилину і вийміть оправку. Установка завершена.

Встановлення ущільнювачів поршня в закриті канавки (мал. 2)

1. Очистіть та масляні субстрати ущільнювачів, ущільнювачів та інструменти для встановлення.

2

3. Натисніть на герметичне кільце PTFE на направлений рукав і розтягніть ущільнювальне кільце.

4. Натисніть на розтягнуте герметичне кільце в паз поршня.

5. Натисніть виправний рукав до герметичного кільця і ​​одночасно оберніть виправлення рукава. Зніміть виправний втул після того, як залишити його протягом 1 хвилини, а установка завершена.

Примітка: 1. Будь ласка, зверніться до нашої компанії, якщо продукт, вказаний у зразку нашої компанії, не може бути встановлений у закритому канавці, але не підходить для відкритого канавки.

2. Наведена вище встановлення ущільнювачів PTFE не застосовується до всіх ущільнювачів PTFE. Будь ласка, зверніться до нашої компанії, якщо це необхідно.
