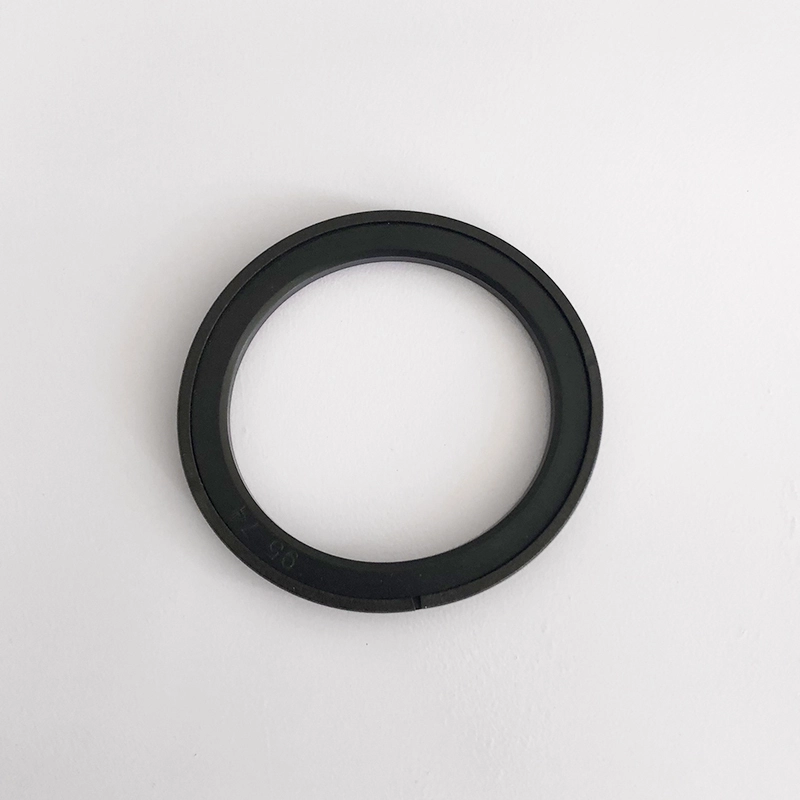

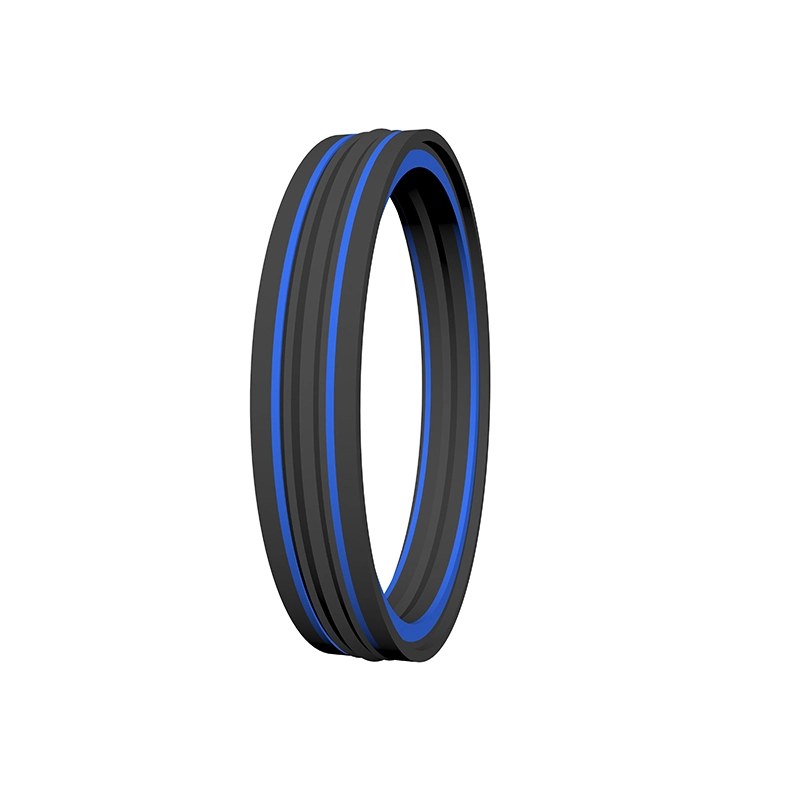

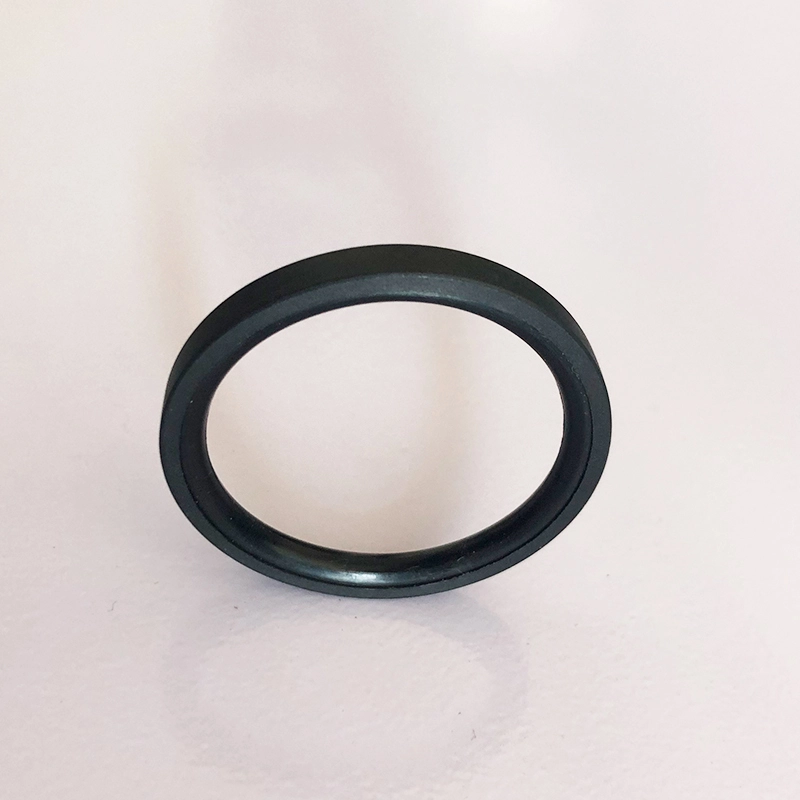

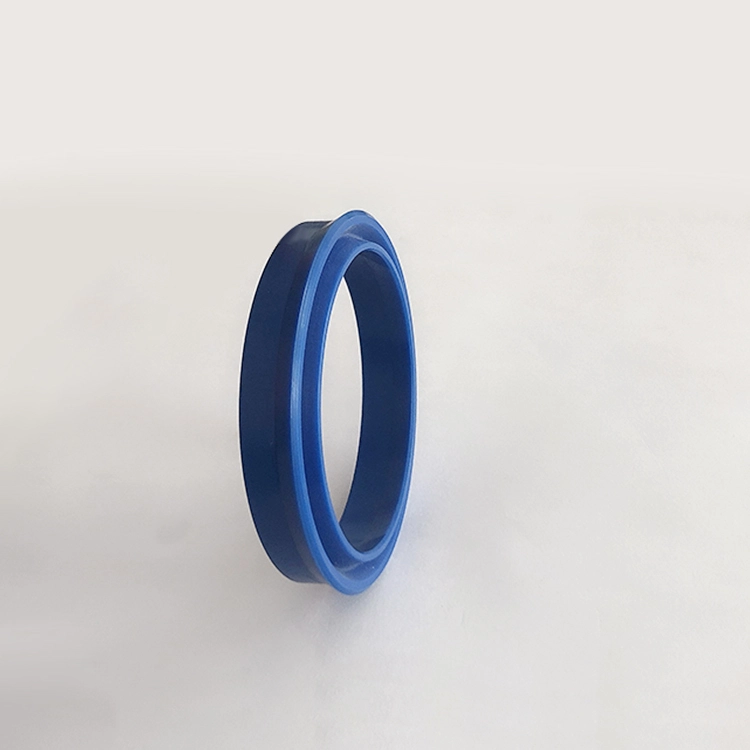

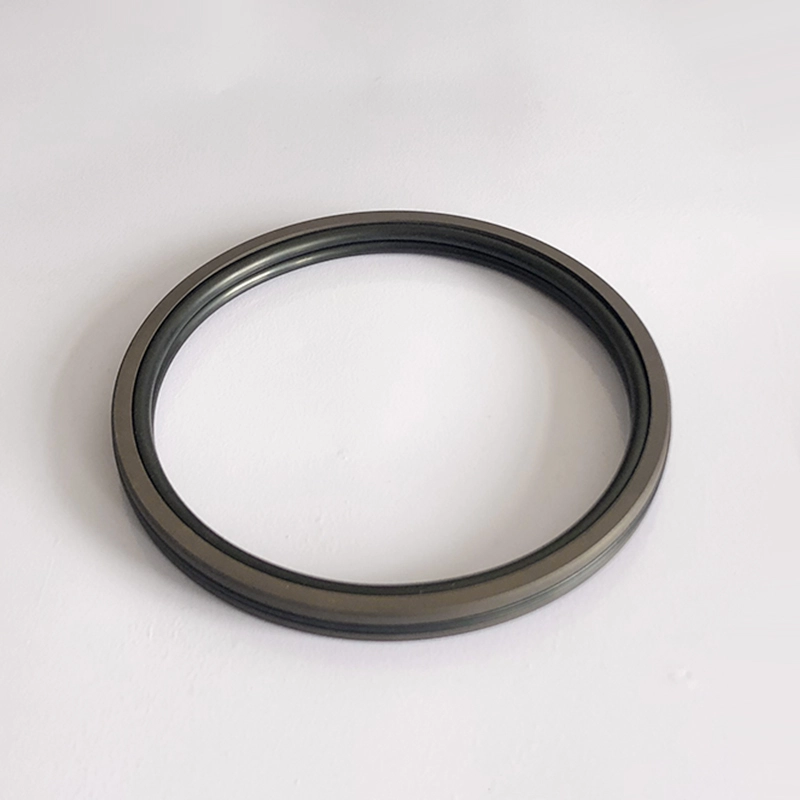

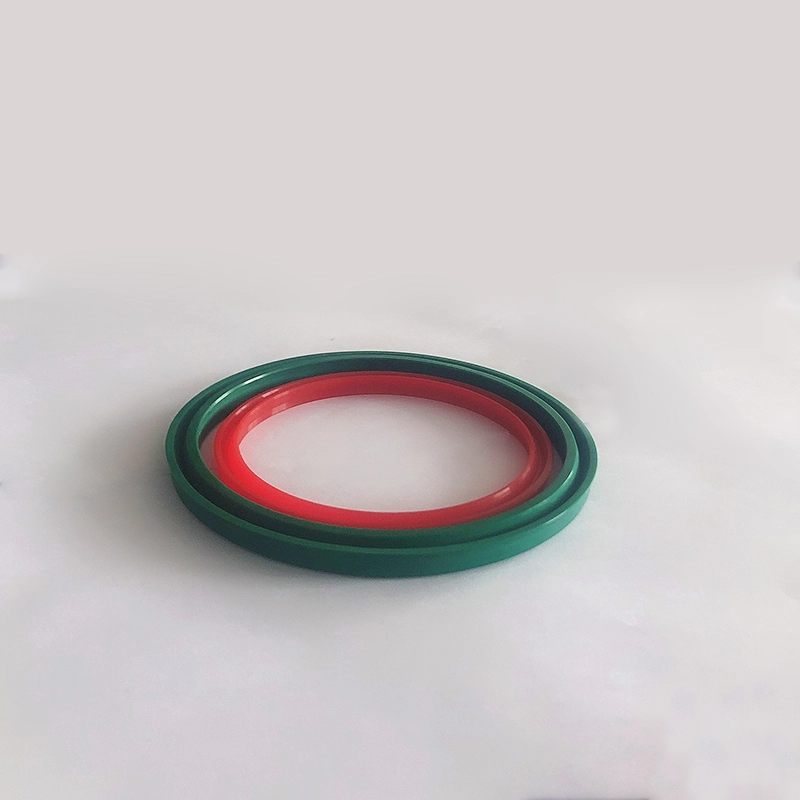

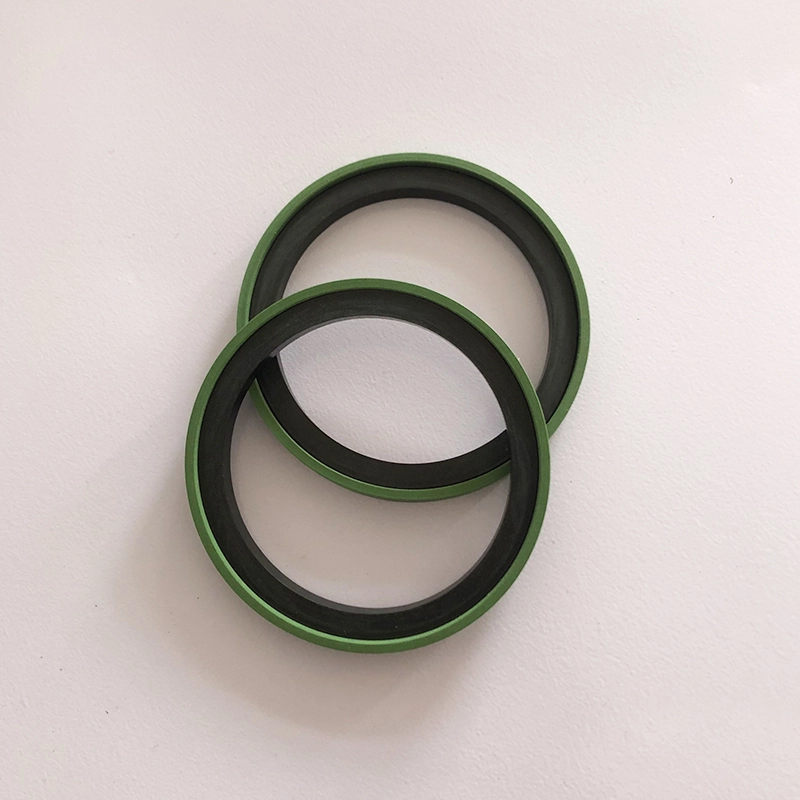

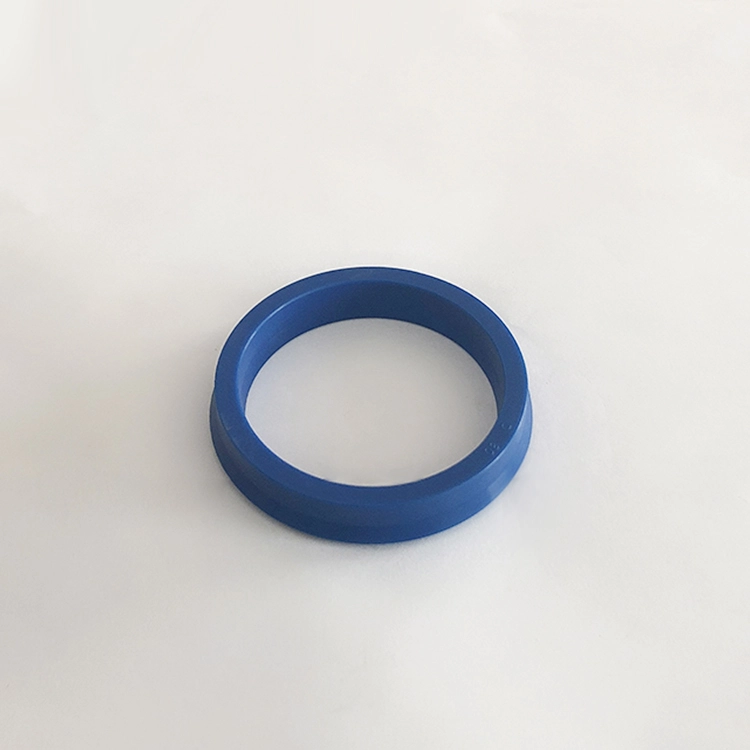

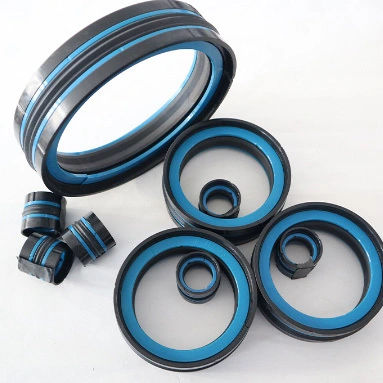

Гідравлічні ущільнювачі для поршневих отворів, на нашому заводі та науково -дослідному центрі, є підрозділені моделі та типи, кожна з яких має власні характеристики, але ми досягли суворого контролю якості.

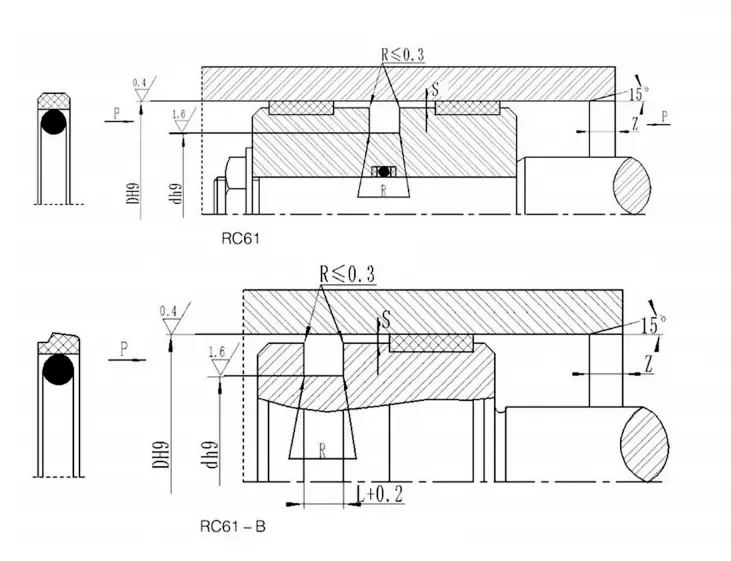

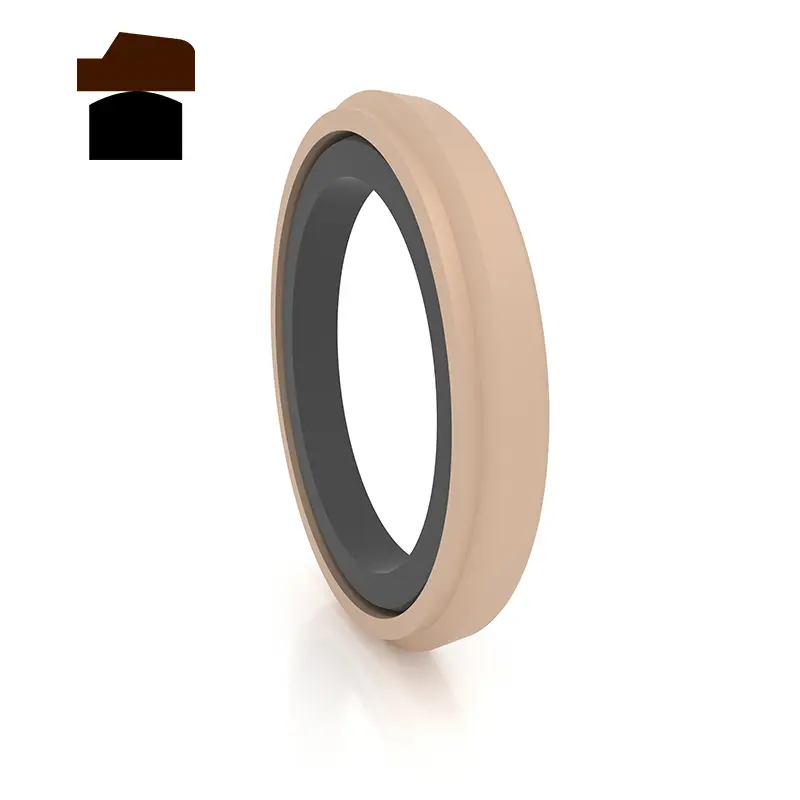

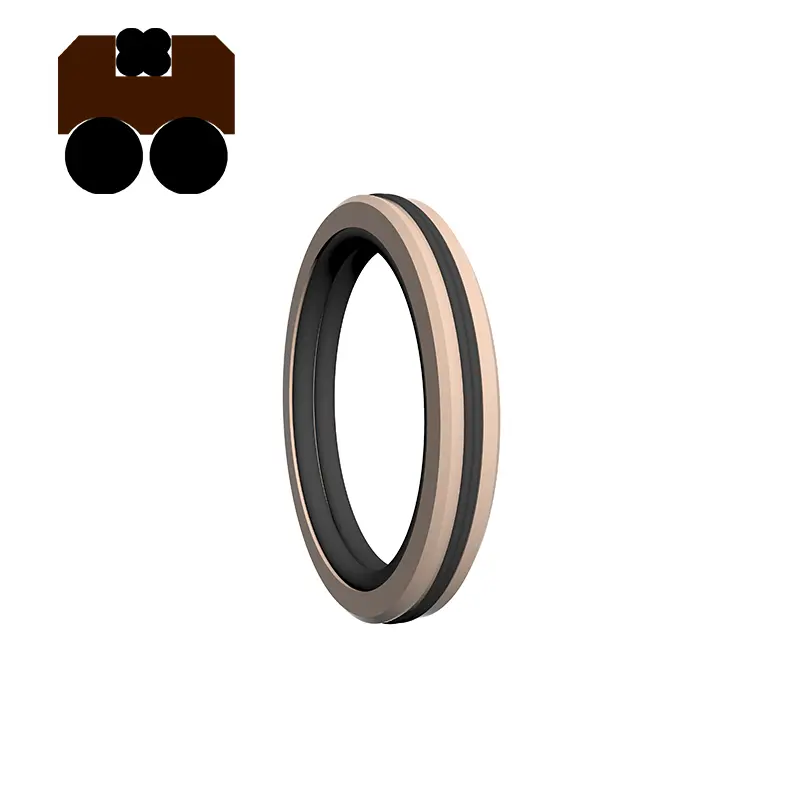

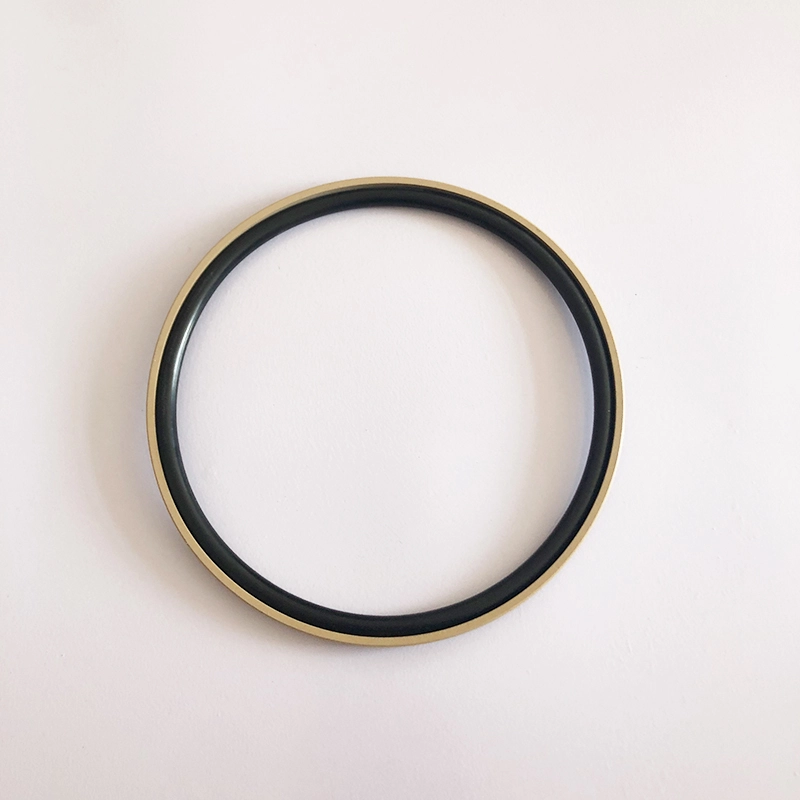

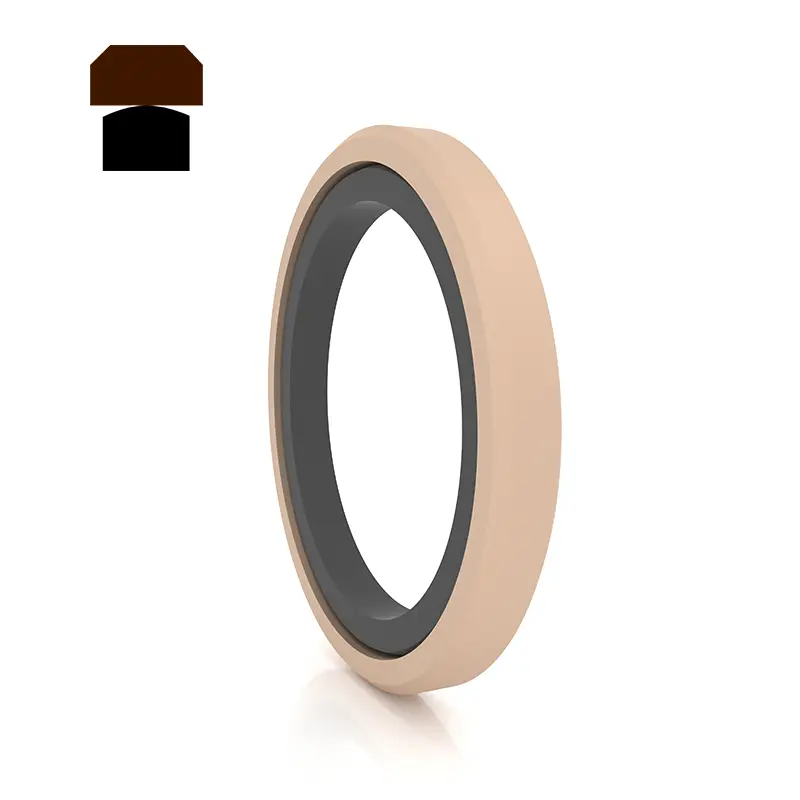

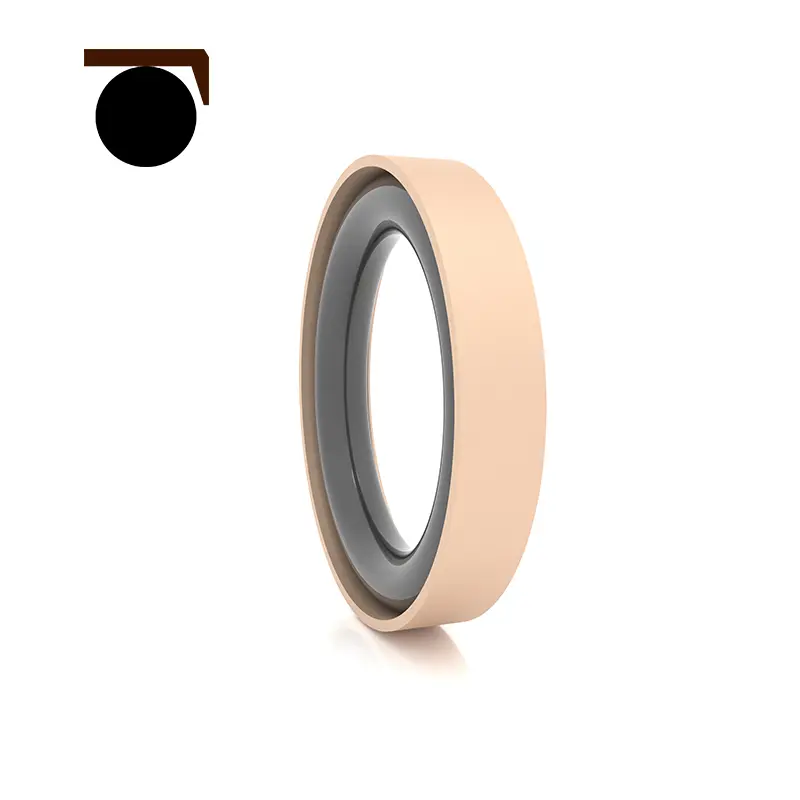

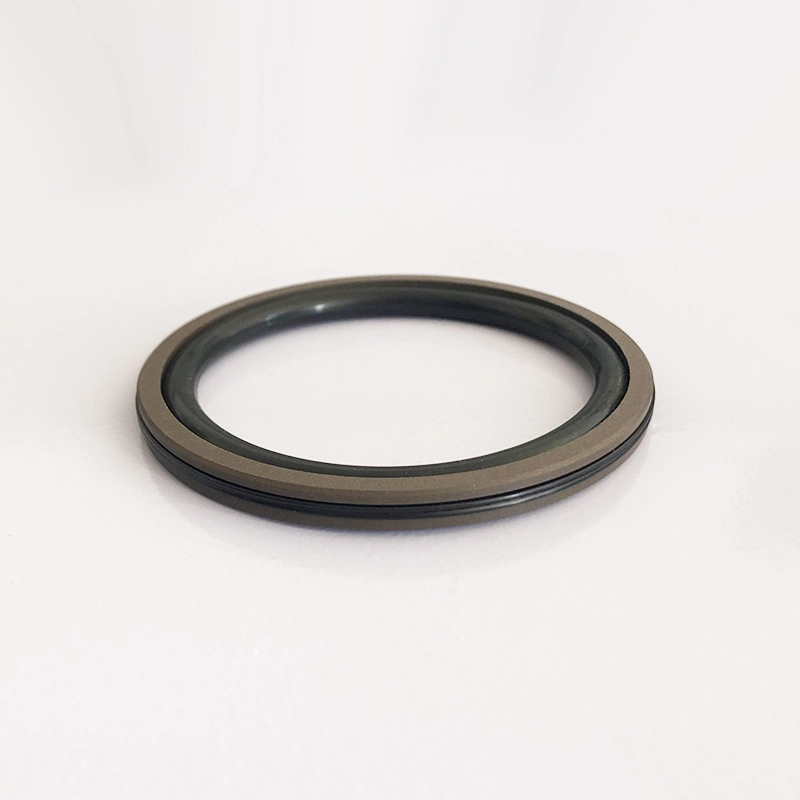

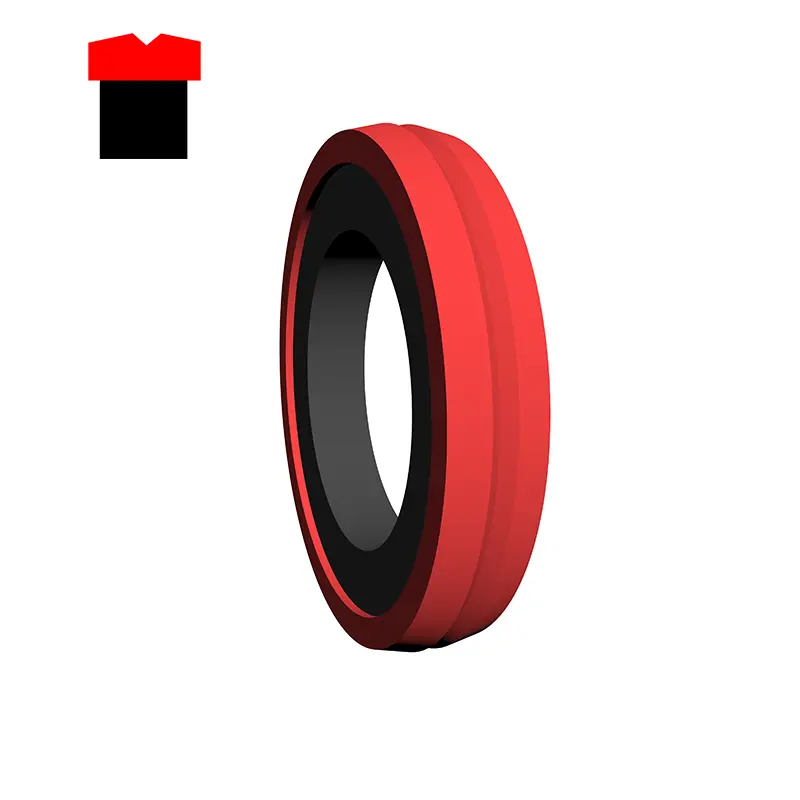

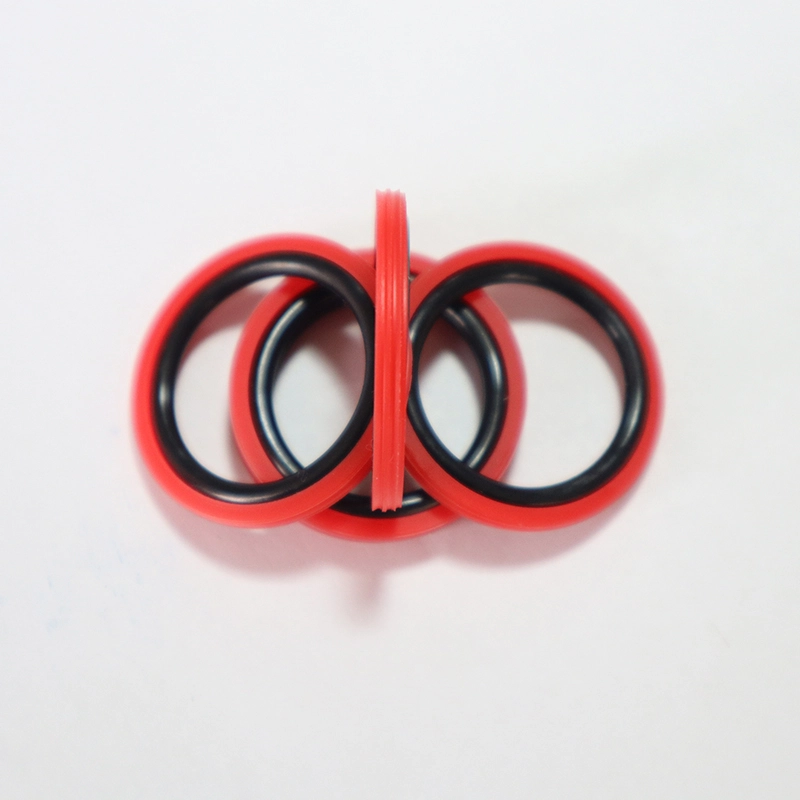

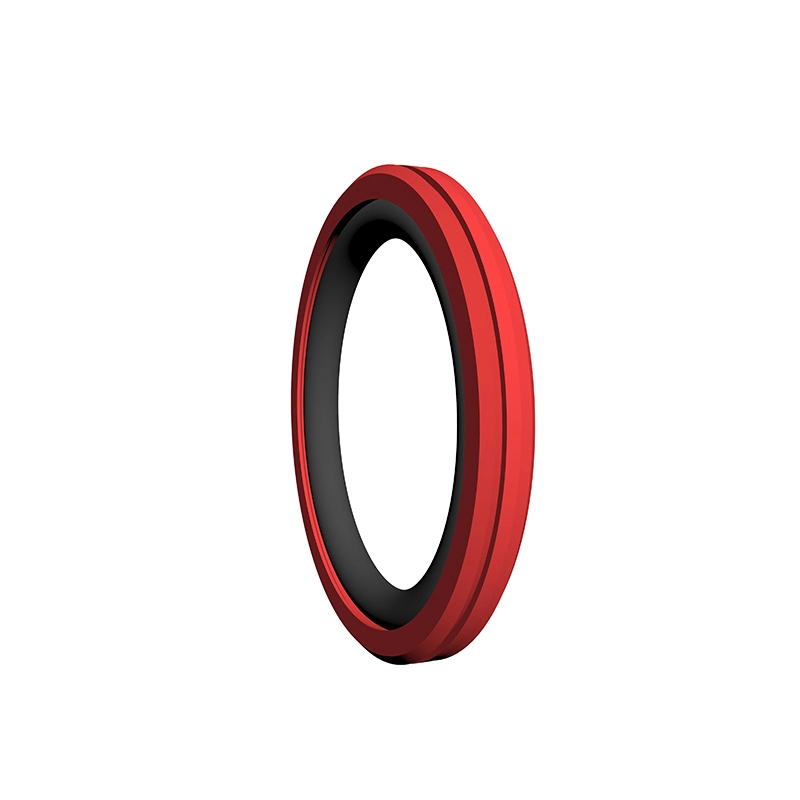

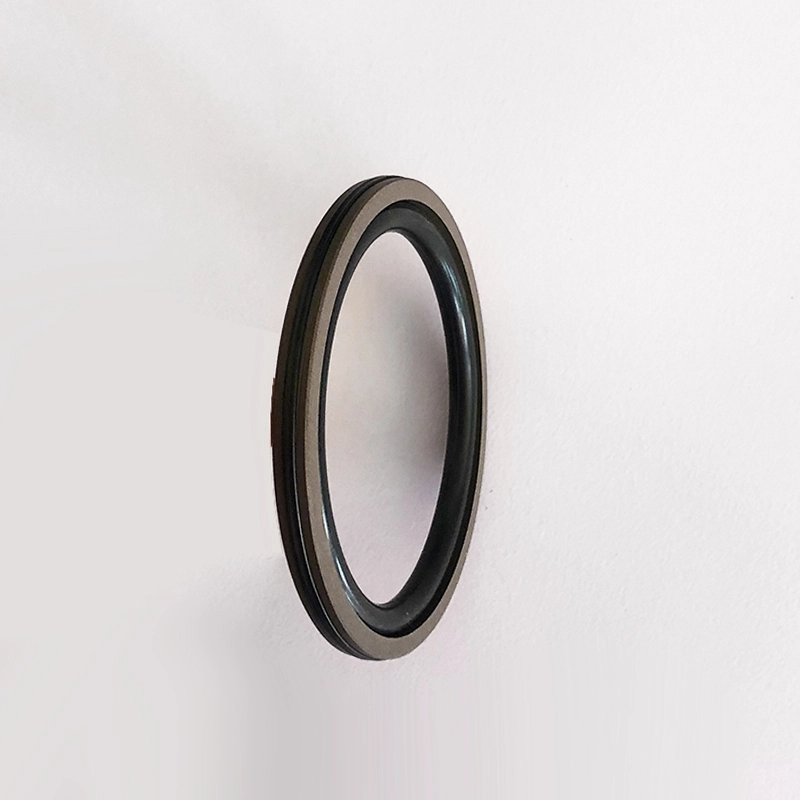

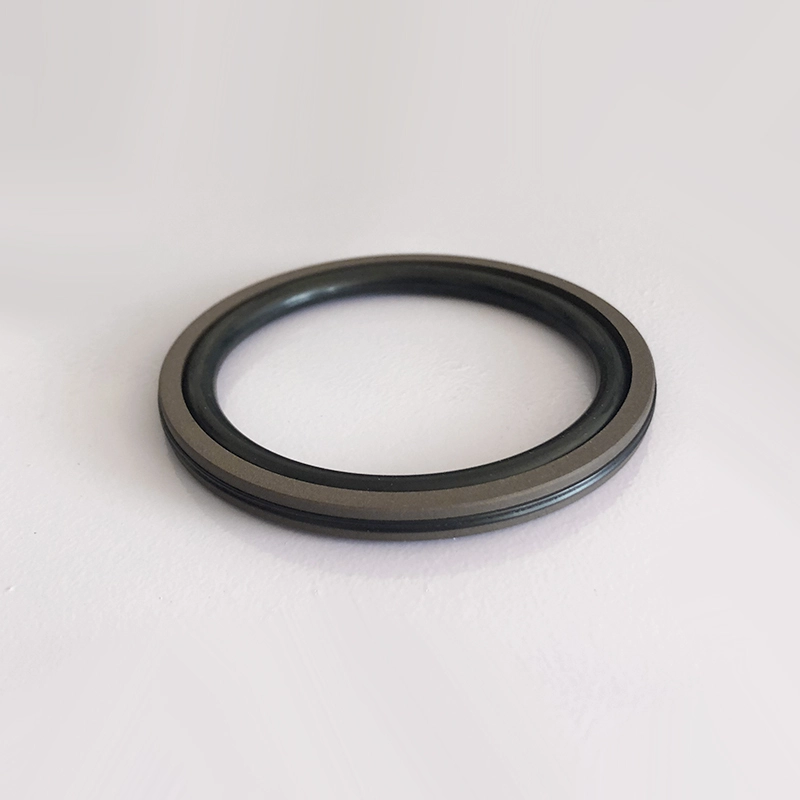

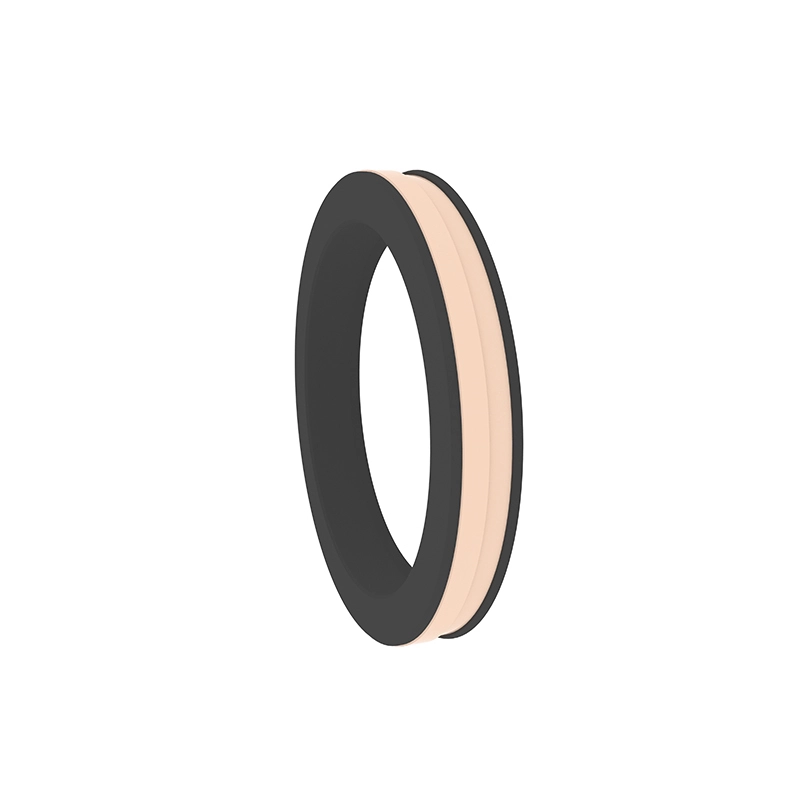

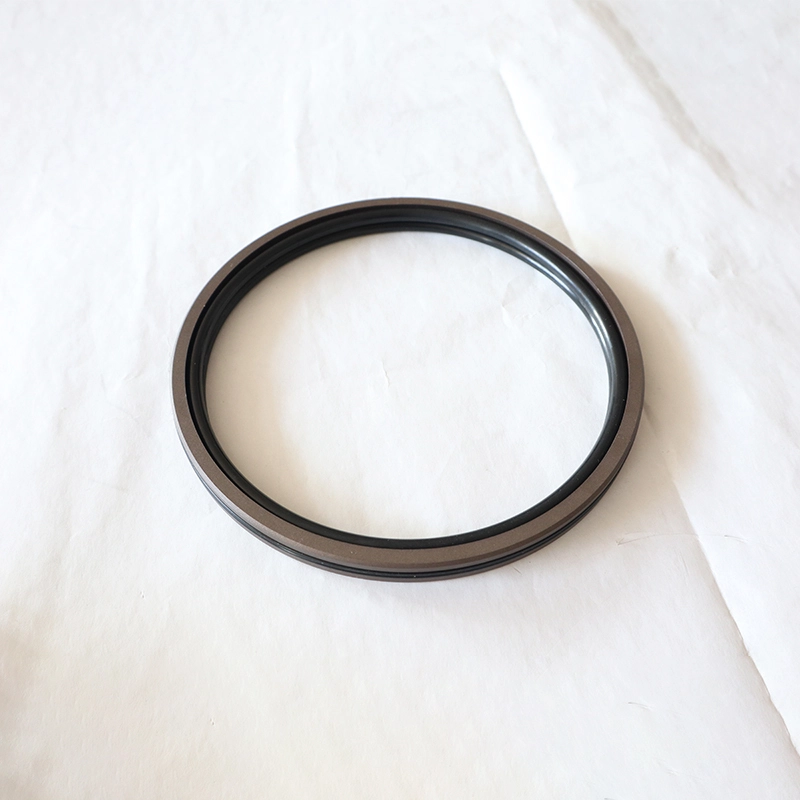

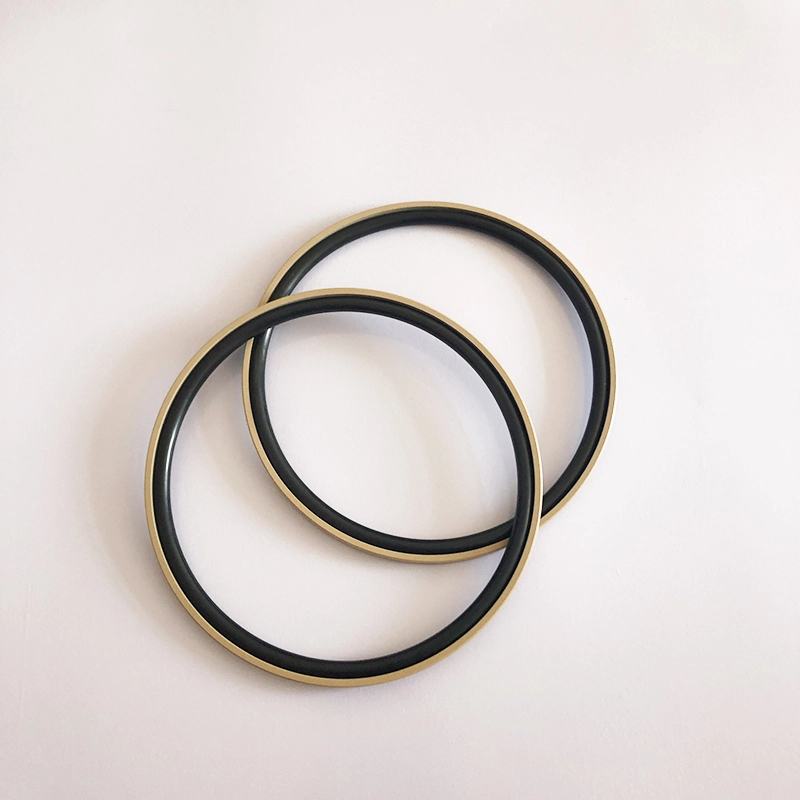

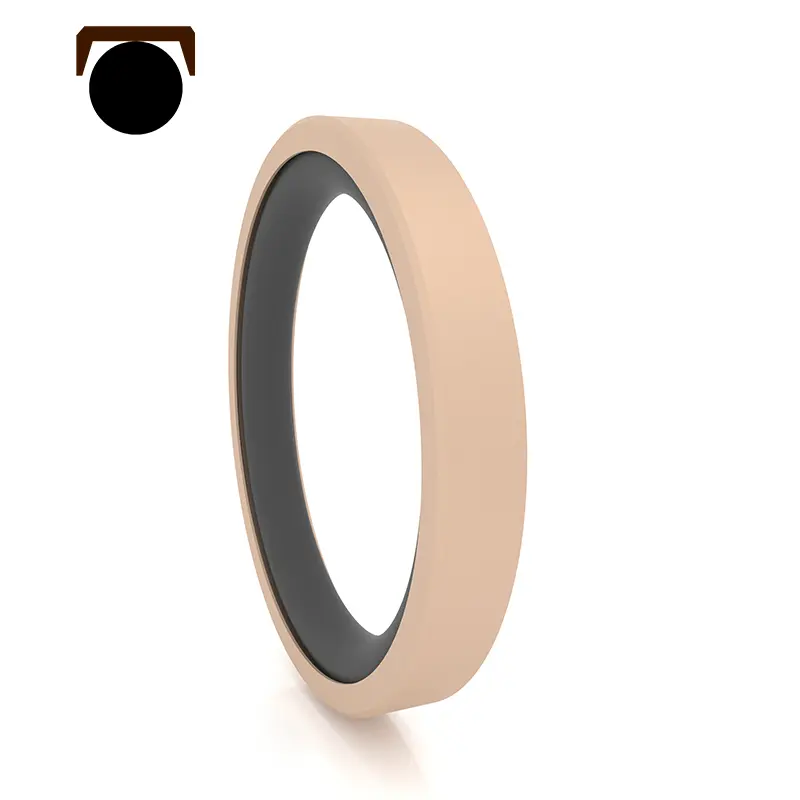

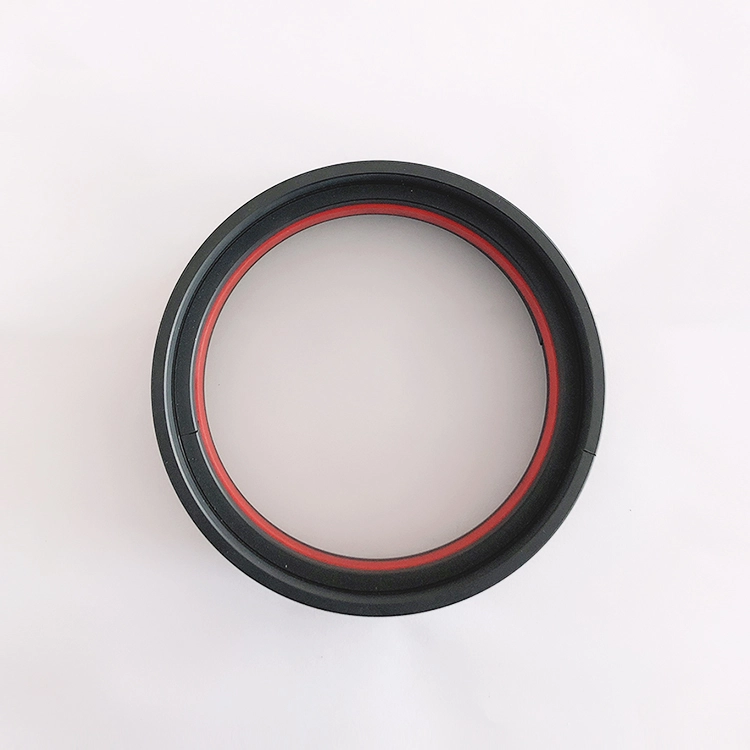

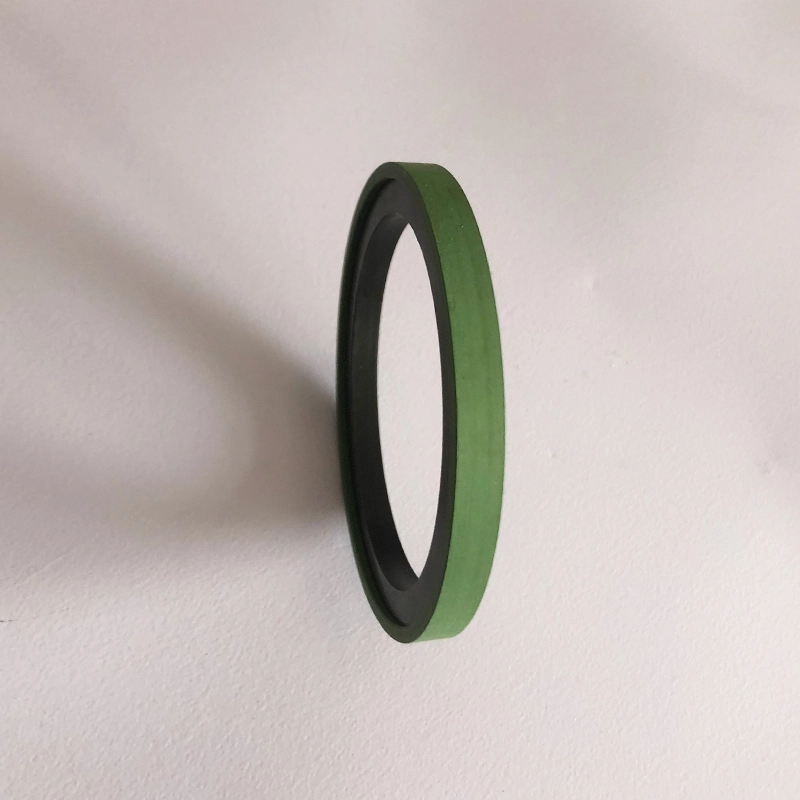

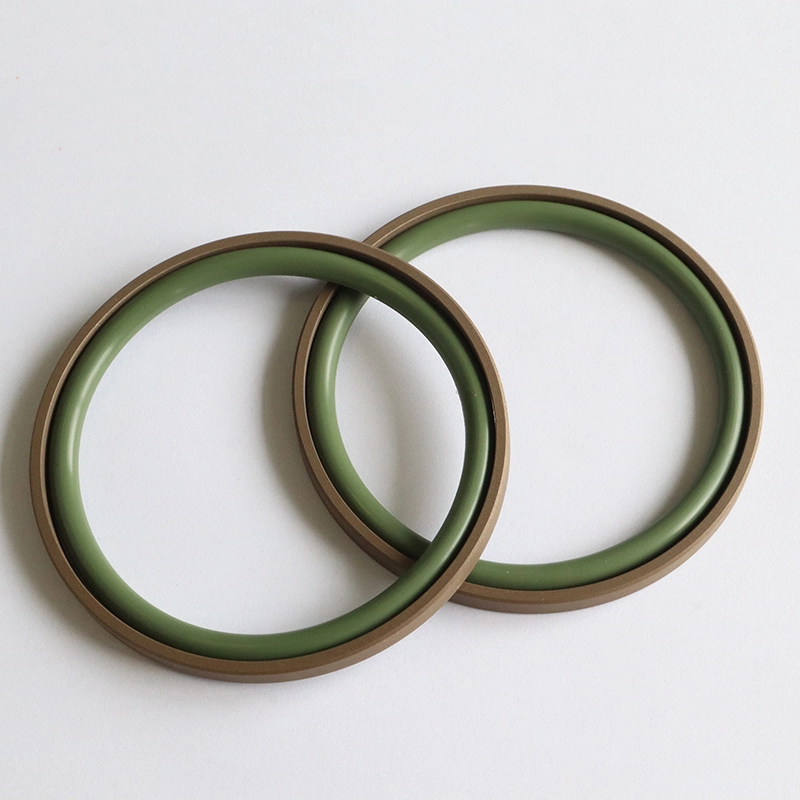

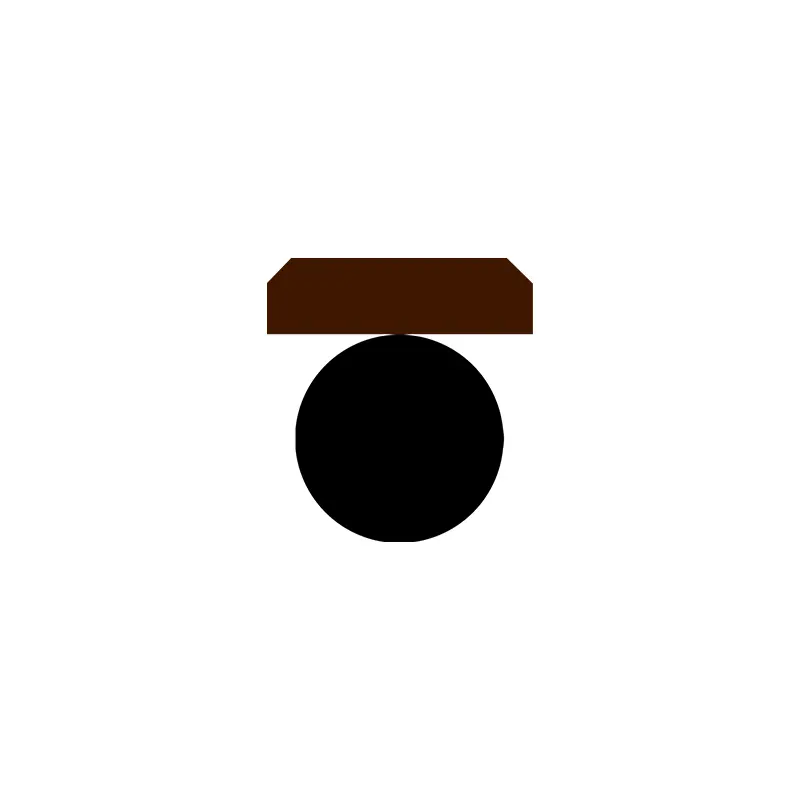

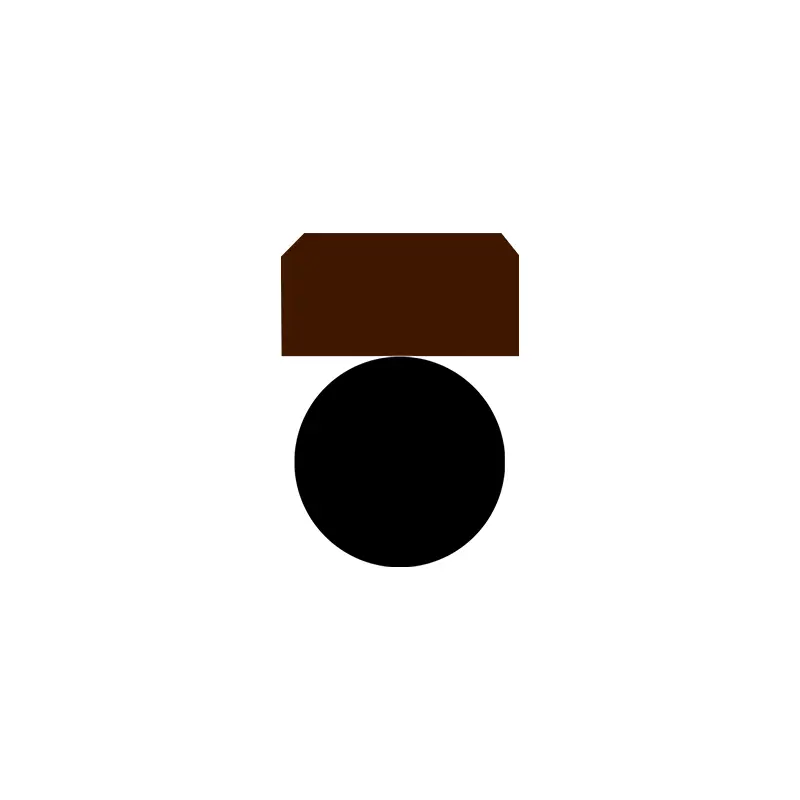

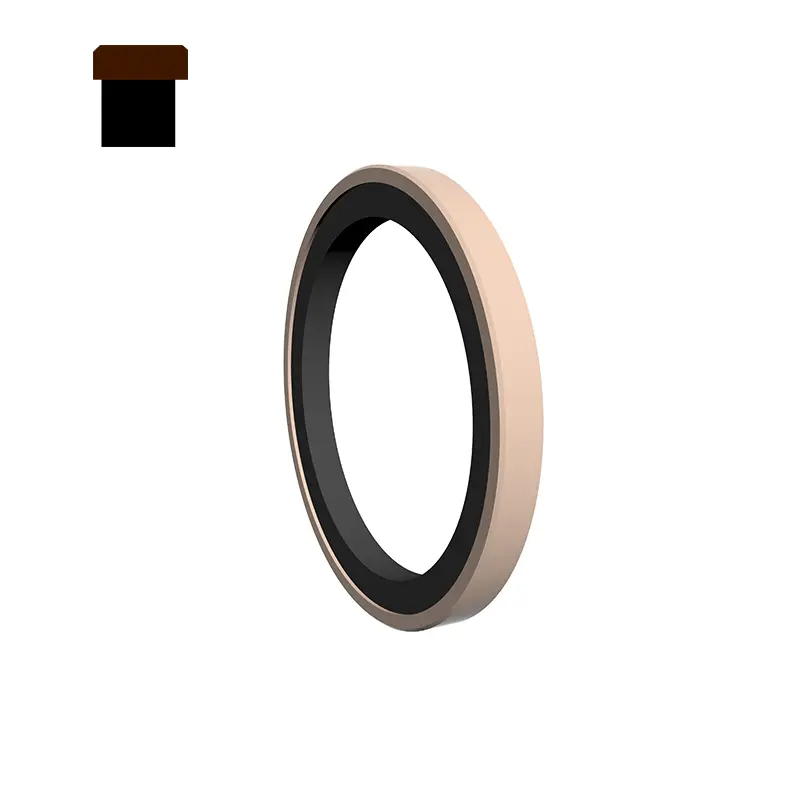

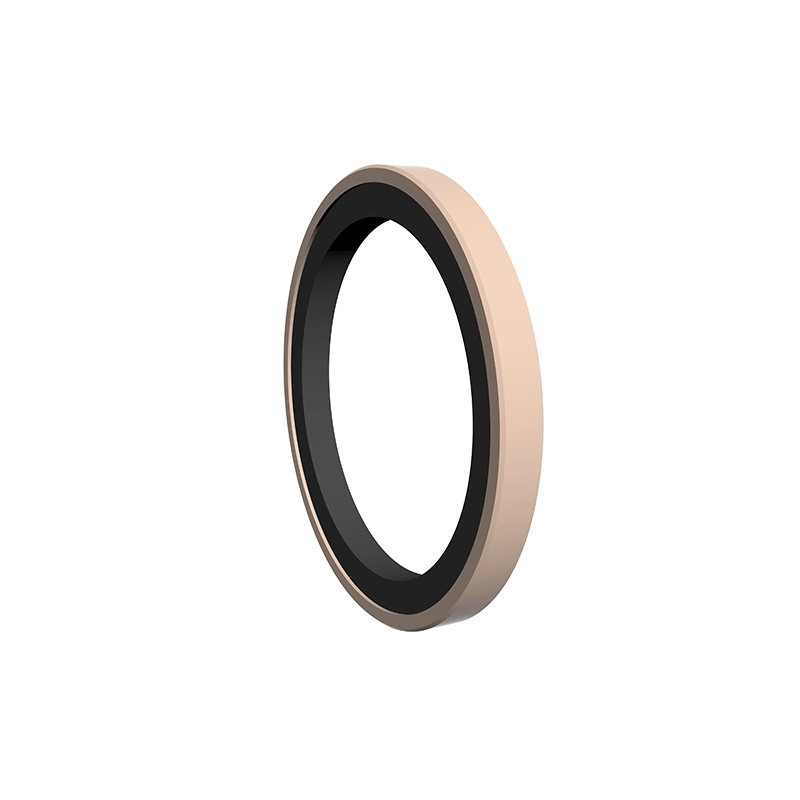

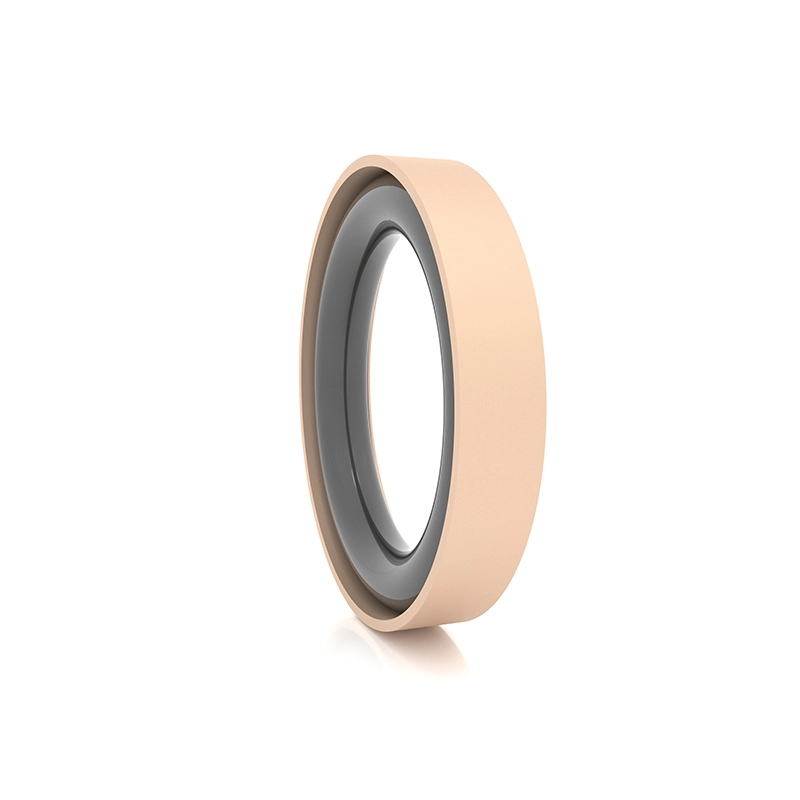

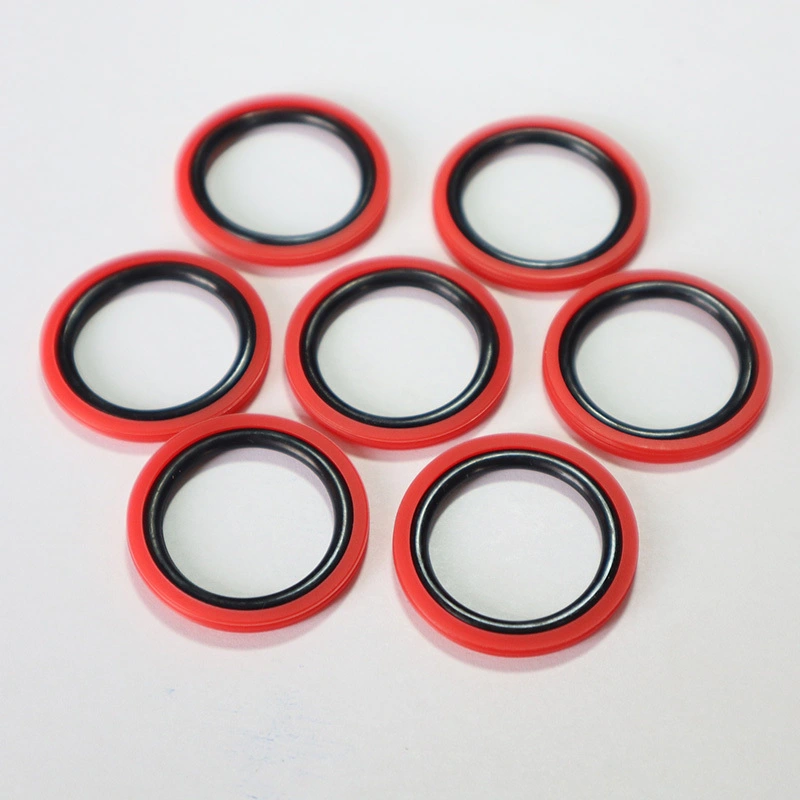

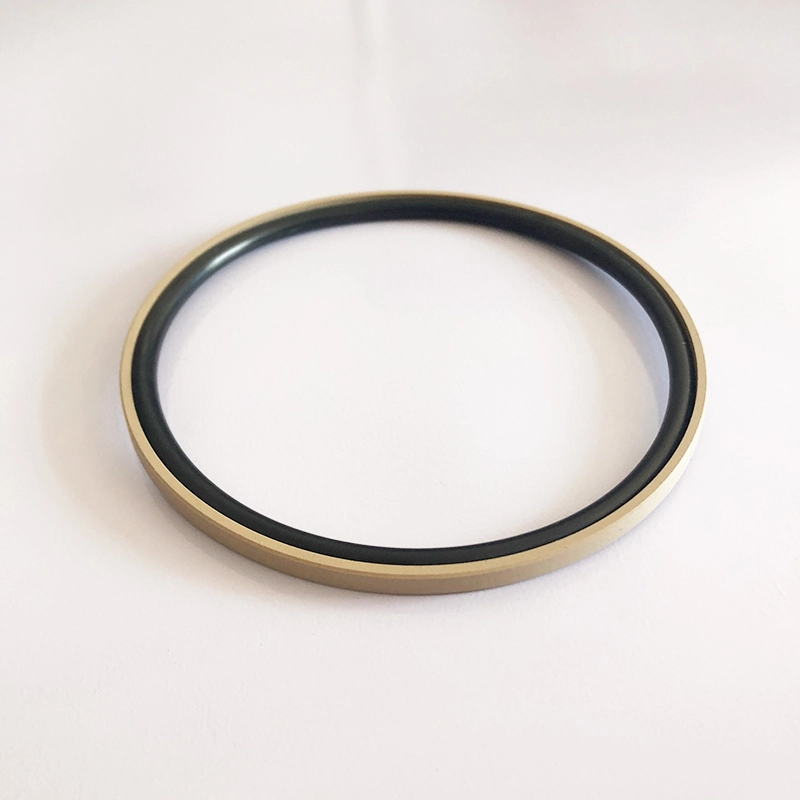

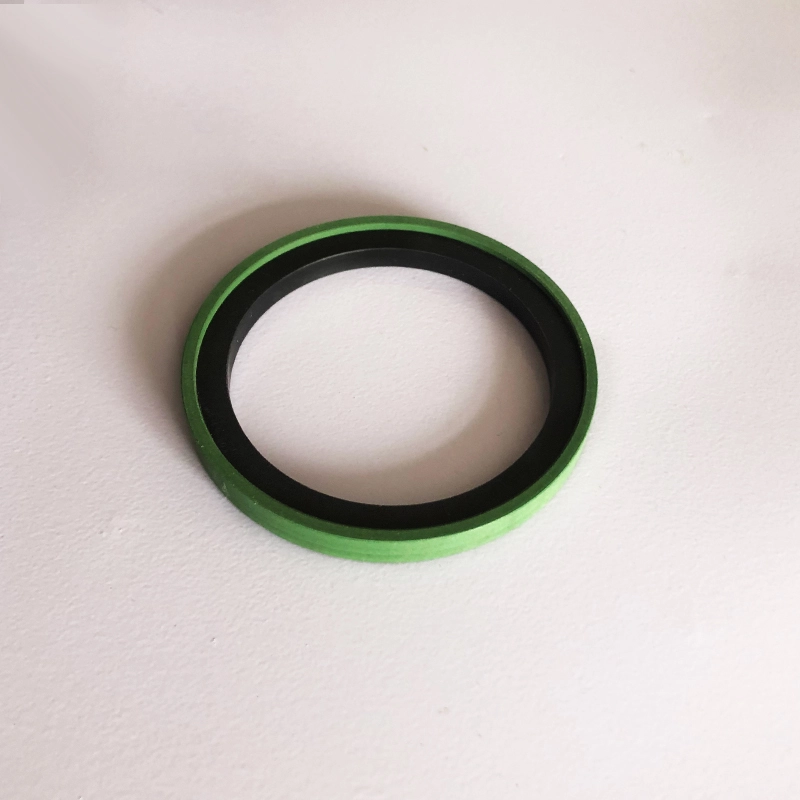

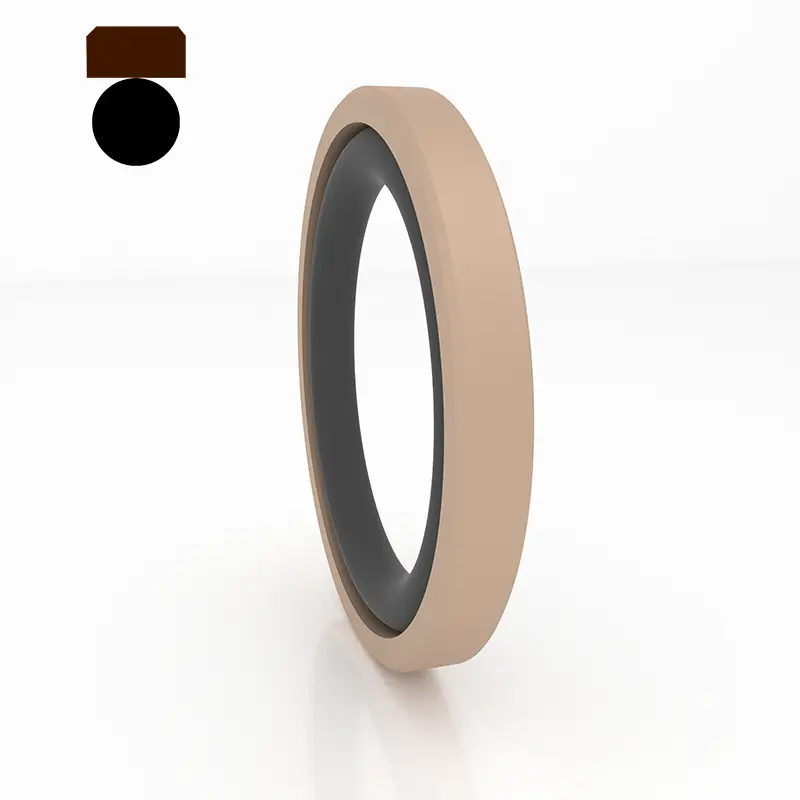

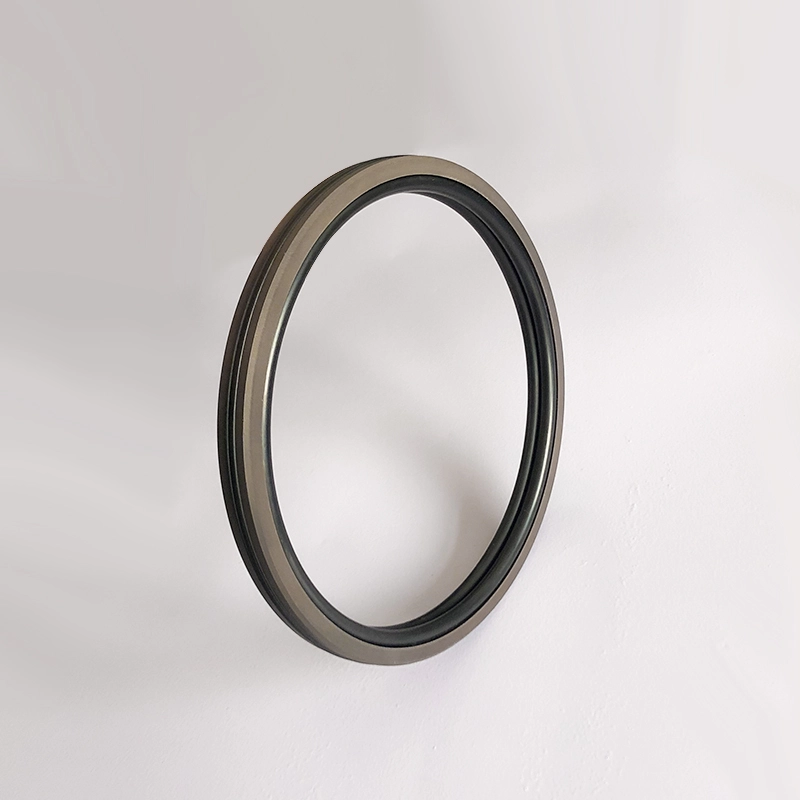

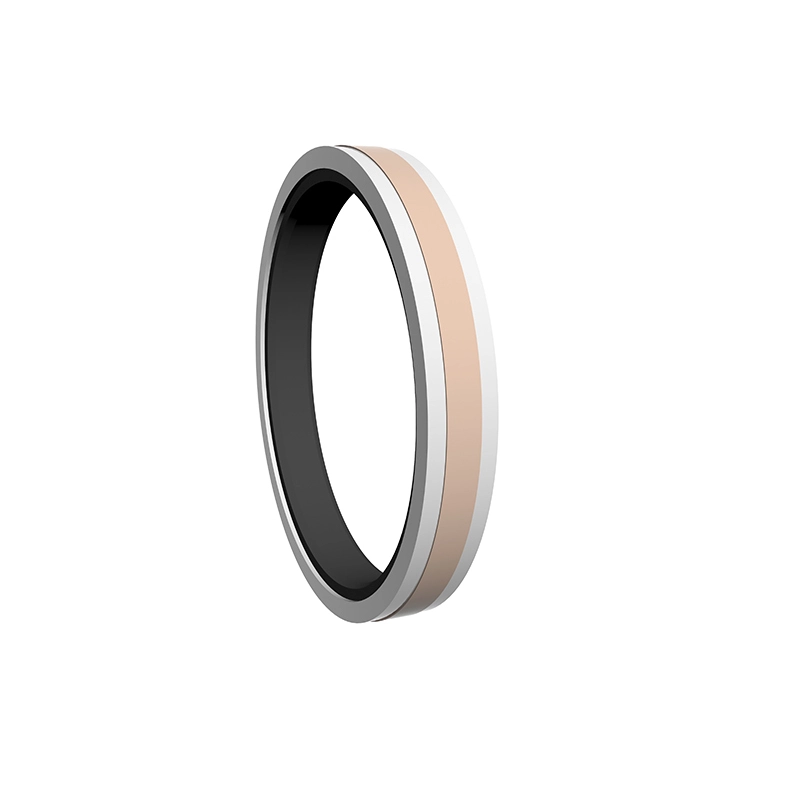

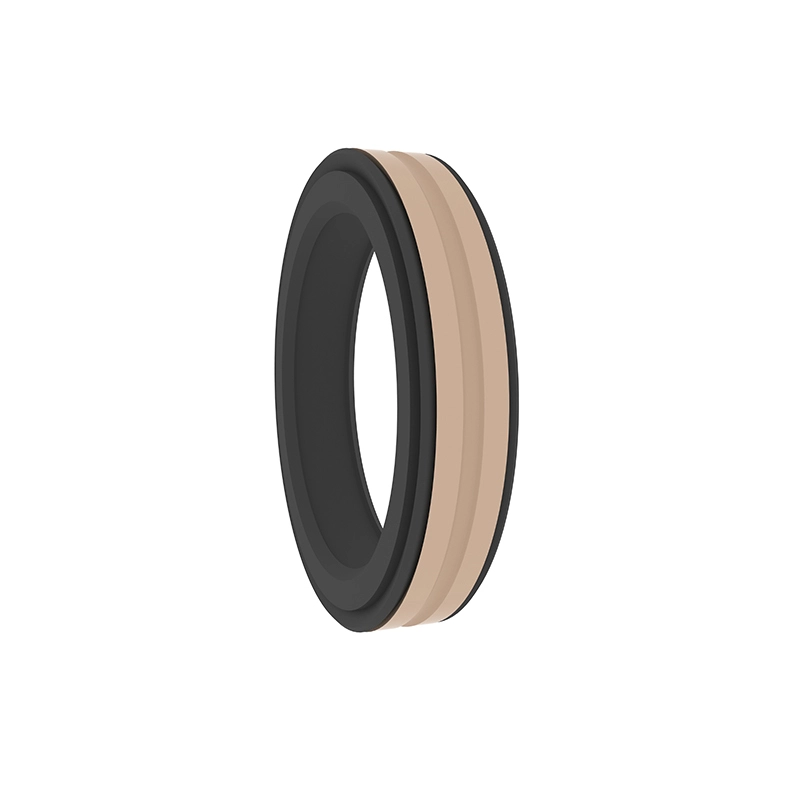

RC61 і RC62 складаються з заповненого прямокутного ущільнювального кільця PTFE та о-подібного гумового кільця, що підходить для гідравлічного зворотного модулятора двонаправленого тиску. RC61-B складається з наповненого PTFE, ступінчастого герметичного кільця та о-подібного гумового кільця, придатного для гідравлічного зворотного поступального руху однонаправленого герметизації тиску. RC62-B-це важкий ущільнювач зворотного кроку, що підходить для герметизації однонаправленого ущільнення тиску. О-кільце забезпечує радіальну силу і компенсує знос ущільнювального кільця. Зазвичай він використовується спільно з направляючим кільцем для важкого гідравлічного обладнання. Розщеплені (відкриті) канавки слід використовувати для циліндрів діаметром менше 30 мм. Особливості:
1. Низьке тертя, невеликий стартовий опір, гладкий рух, рівне динамічне та статичне тертя, без повзучості;
2. Дуже висока стабільність тиску при тиску та суворих умовах;
3. Довге життя може використовуватися для ущільнювачів без нафти;
4. Можна використовувати для герметизації медіа з низькою віком, такі як вода;

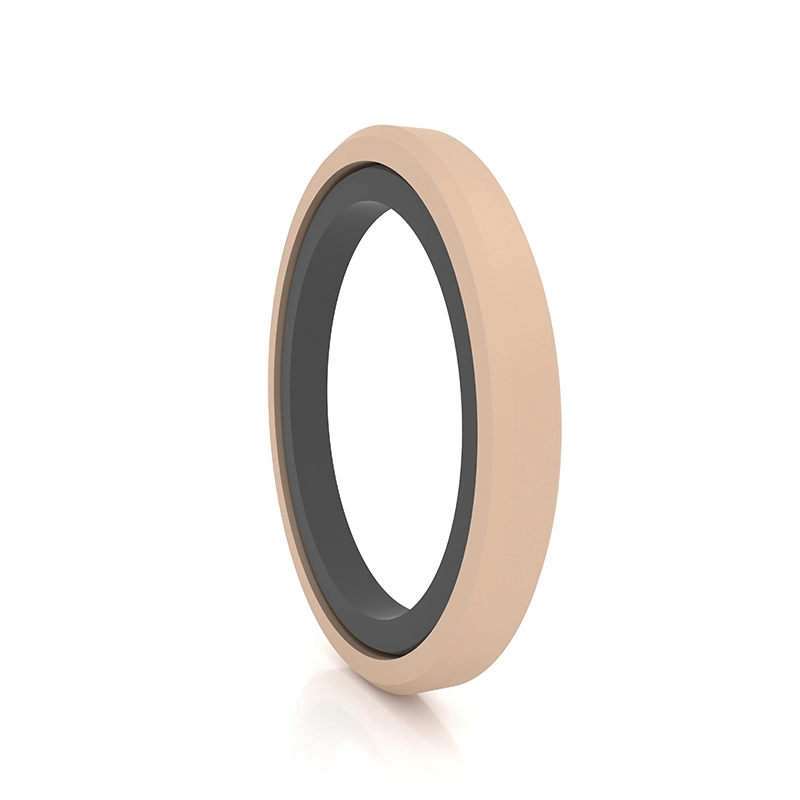

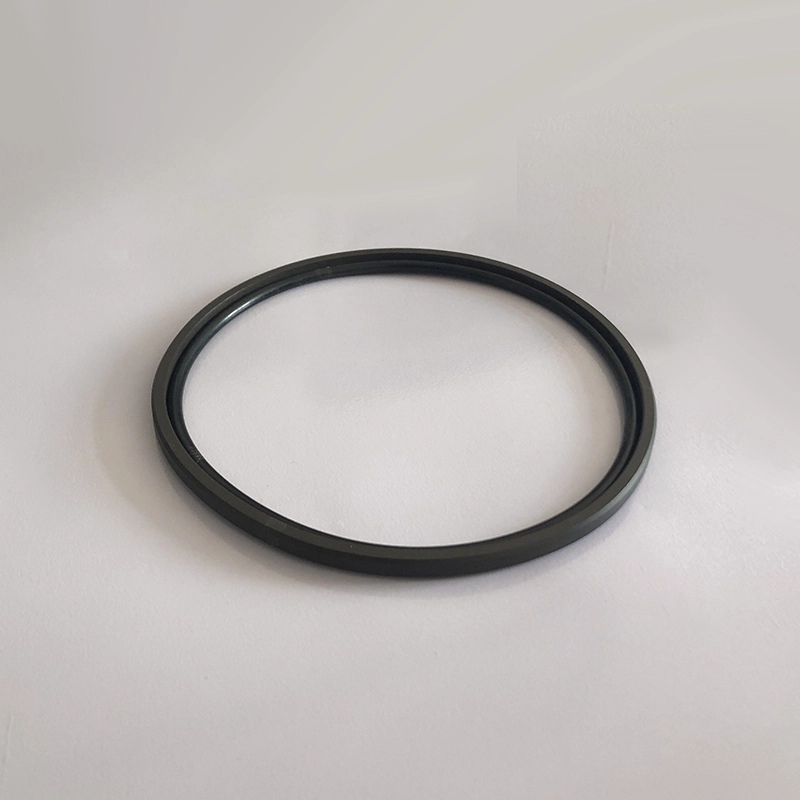

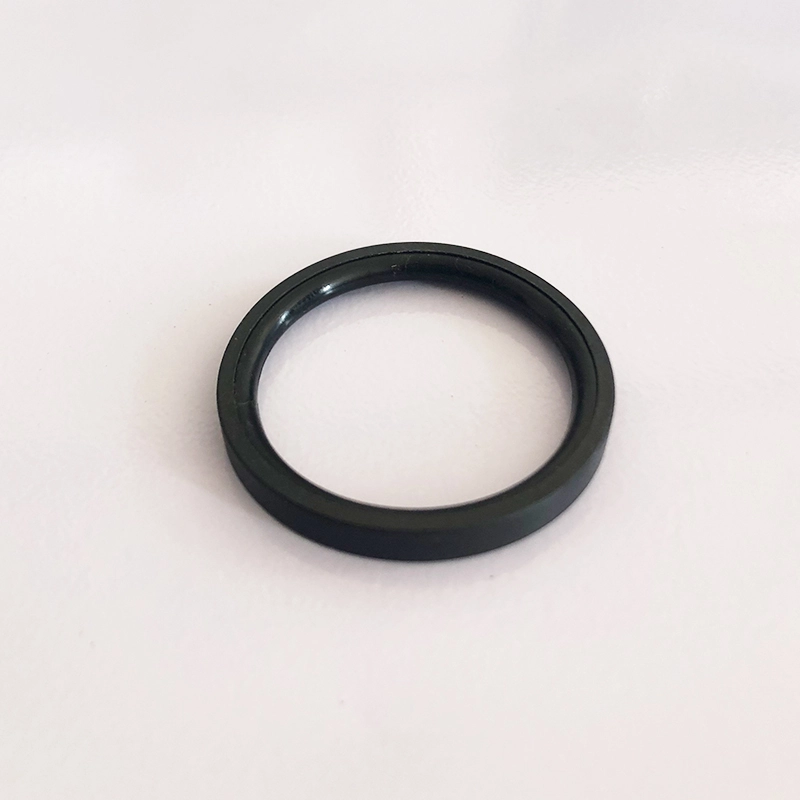

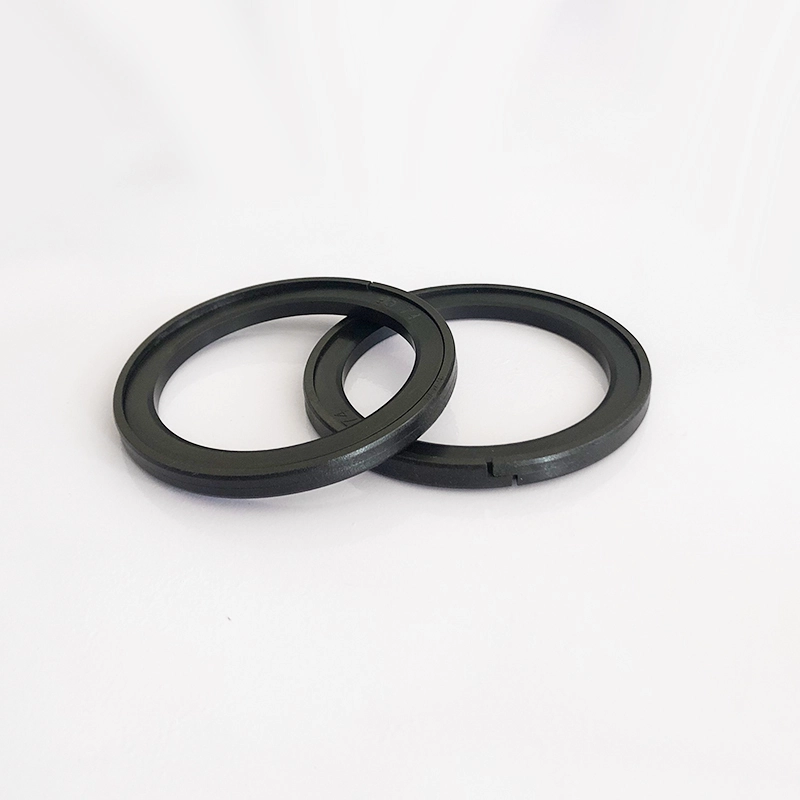

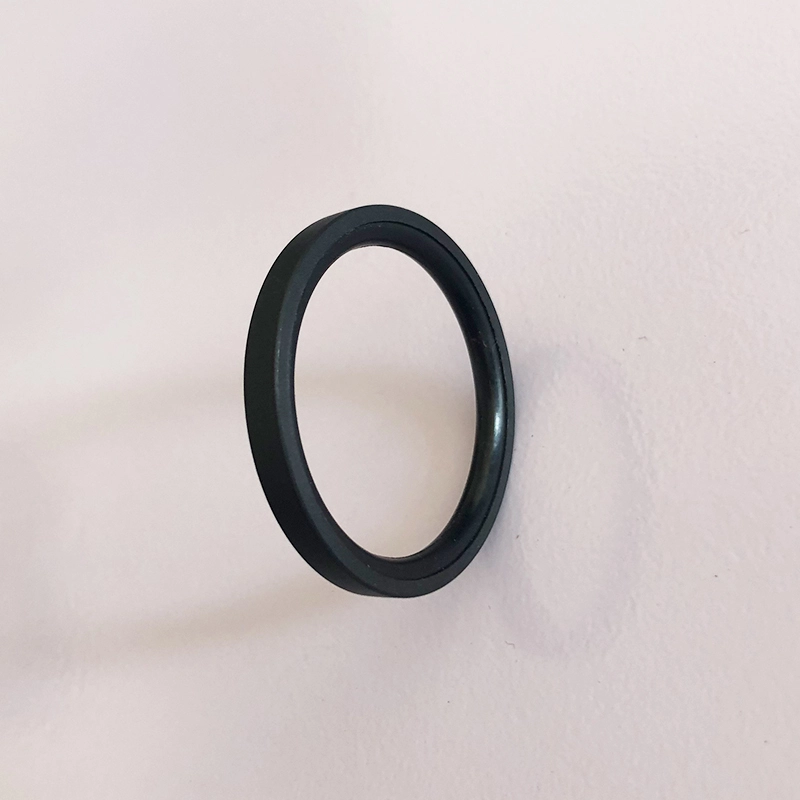

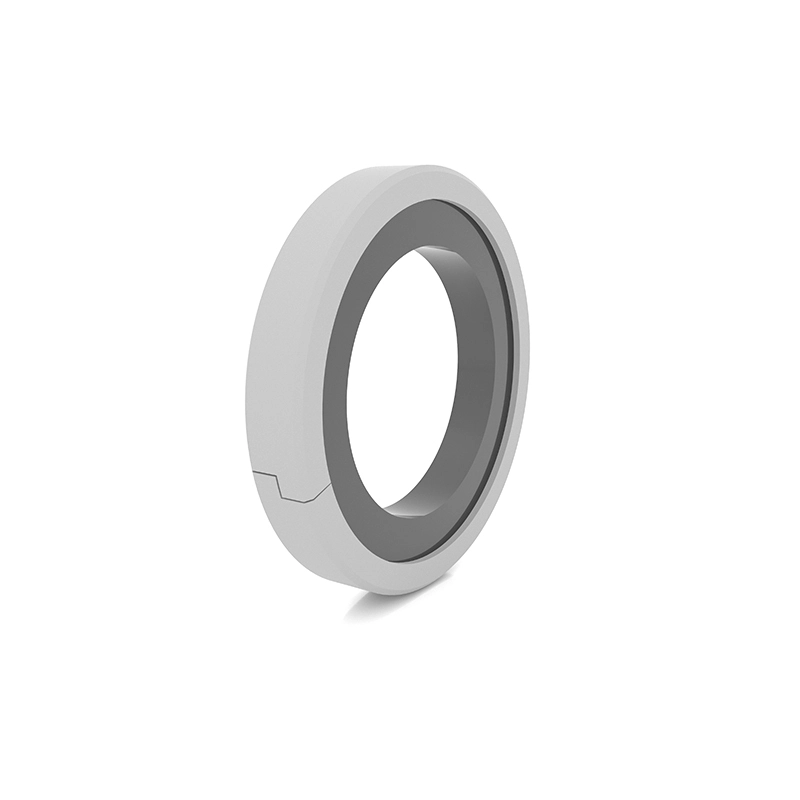

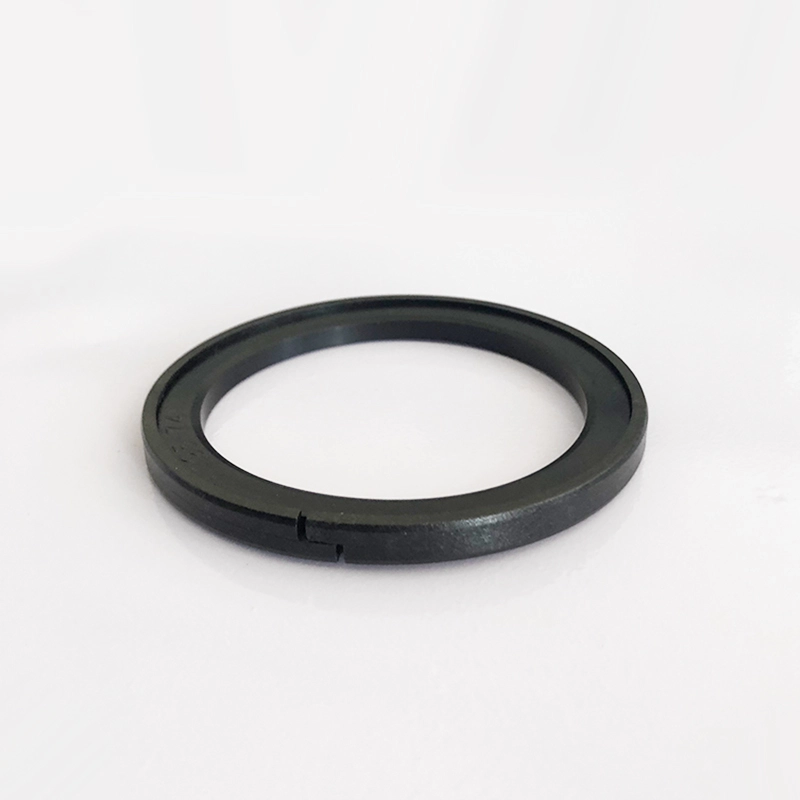

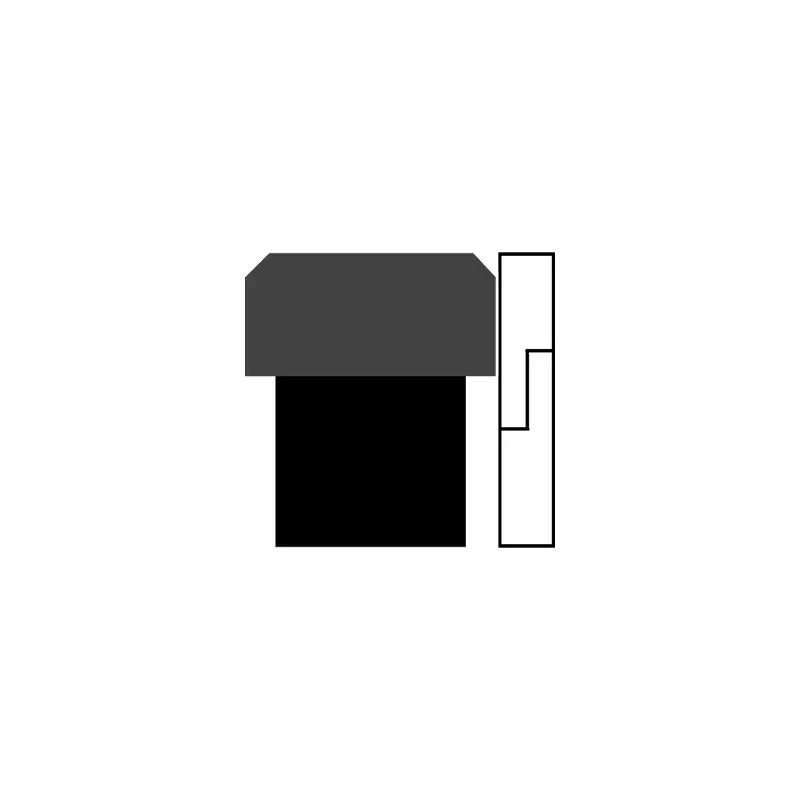

OK складається з термопластичного відкритого ущільнювального кільця, виготовленого з спеціального матеріалу, і прямокутного гумового кільця, яке підходить для гідравлічного зворотно -поступального вщільнювального герметизації тиску. Гумове кільце забезпечує радіальну силу і компенсує знос ущільнювального кільця. Оскільки ущільнювальне кільце приймає відкриту структуру, вирішується проблема, яку Glyd Ring потребує спеціальних інструментів. Особливості:
1. Низьке тертя, невеликий стартовий опір, гладкий рух, без повзучості;
2. Дуже висока стабільність тиску при тиску та суворих умовах;
3. Проста і зручна установка, не потрібні інструменти для складання;
4. Можна використовувати для герметизації медіа з низькою віком, такі як вода;
5. Хороші антиекстрійні показники, що дозволяє більший розрив екструзії.

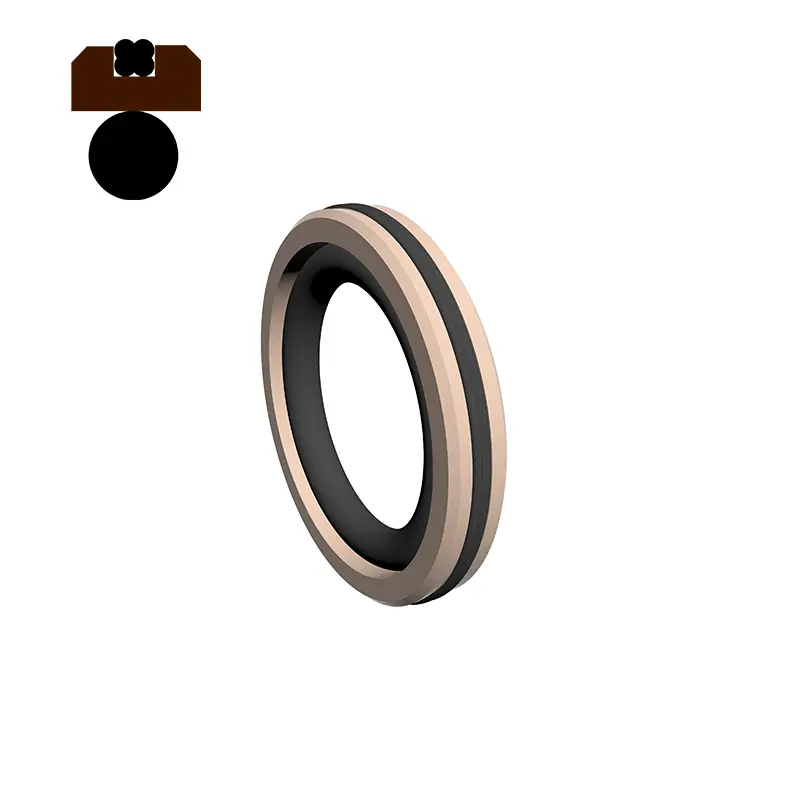

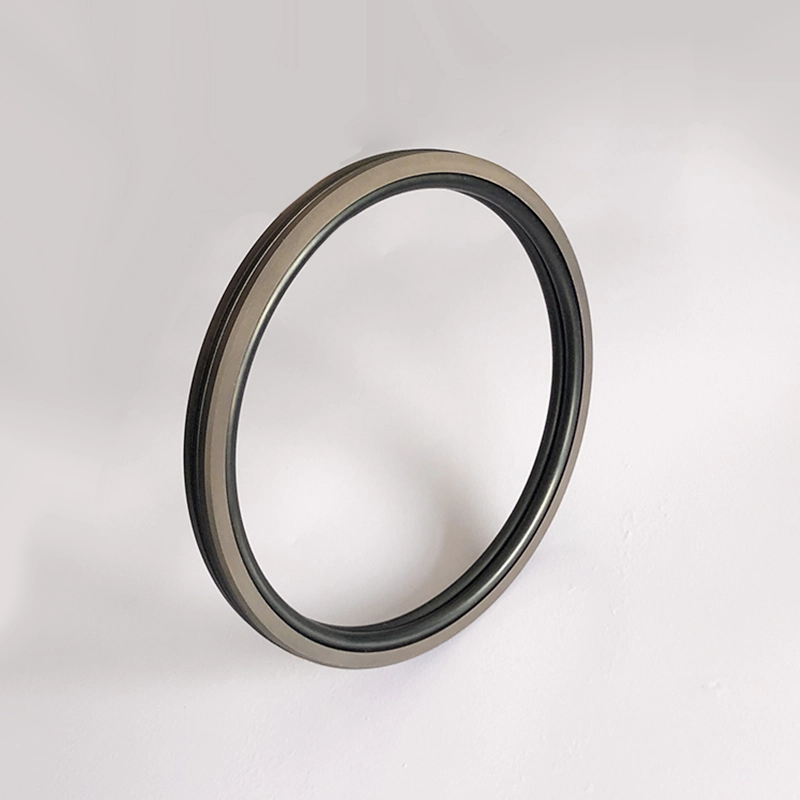

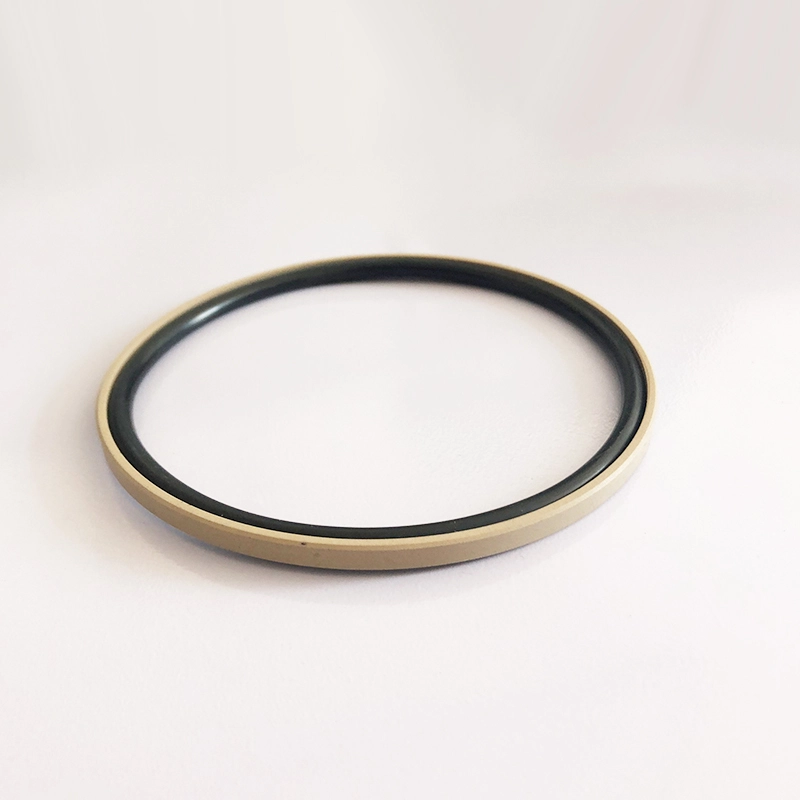

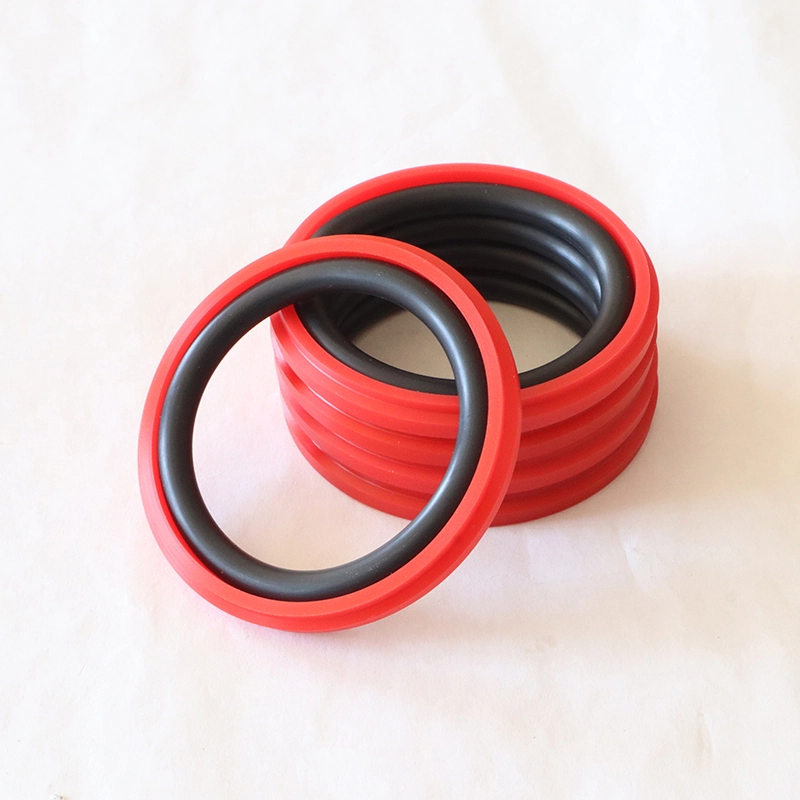

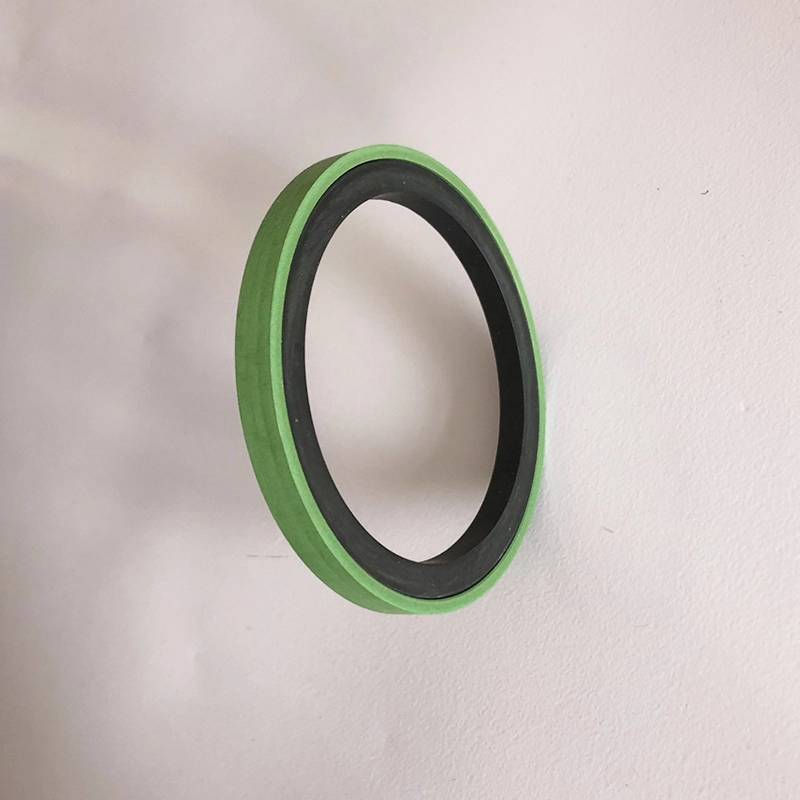

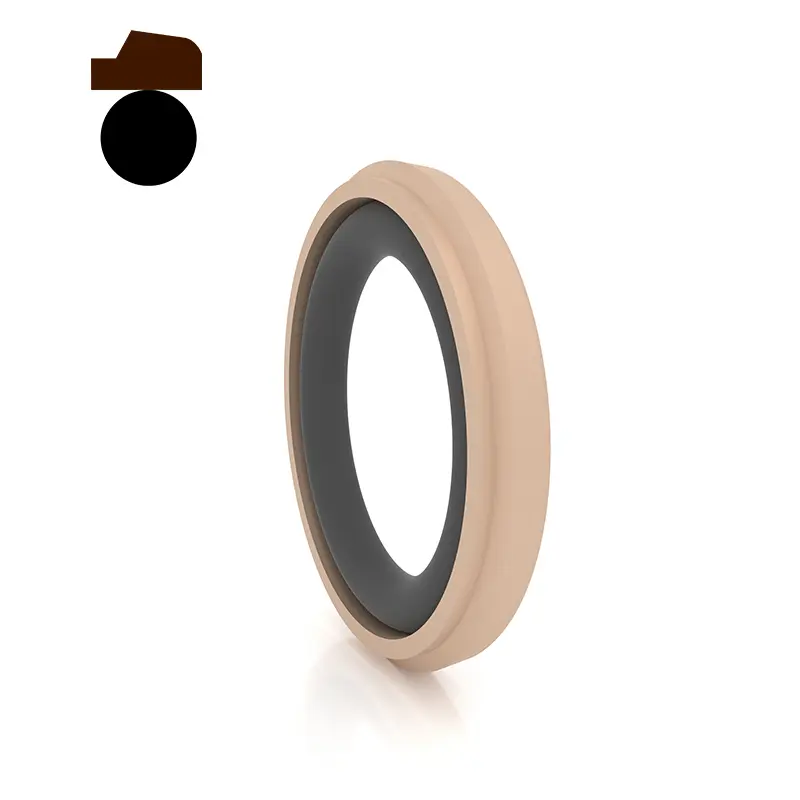

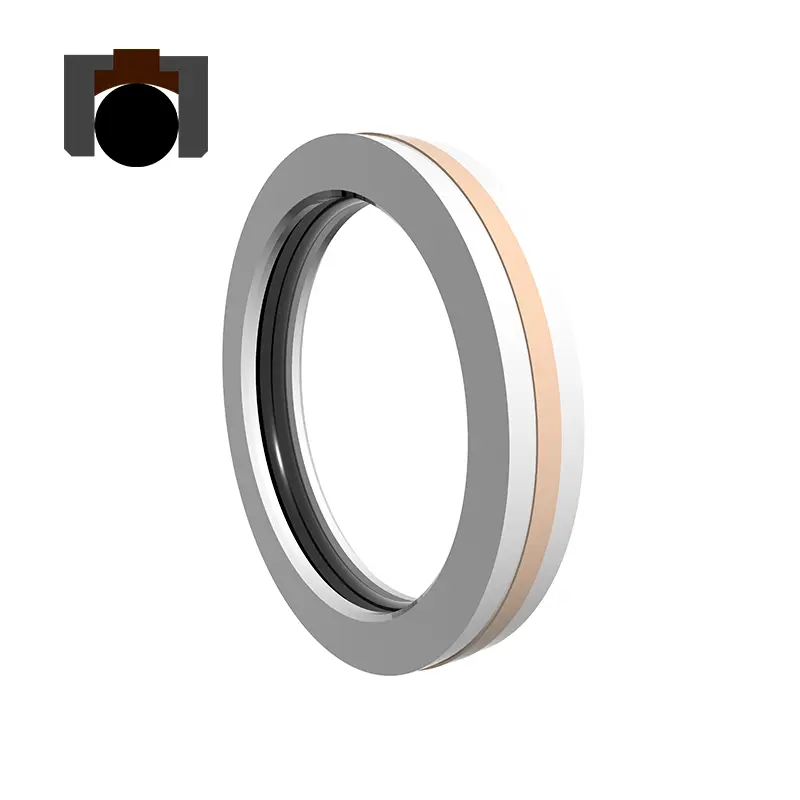

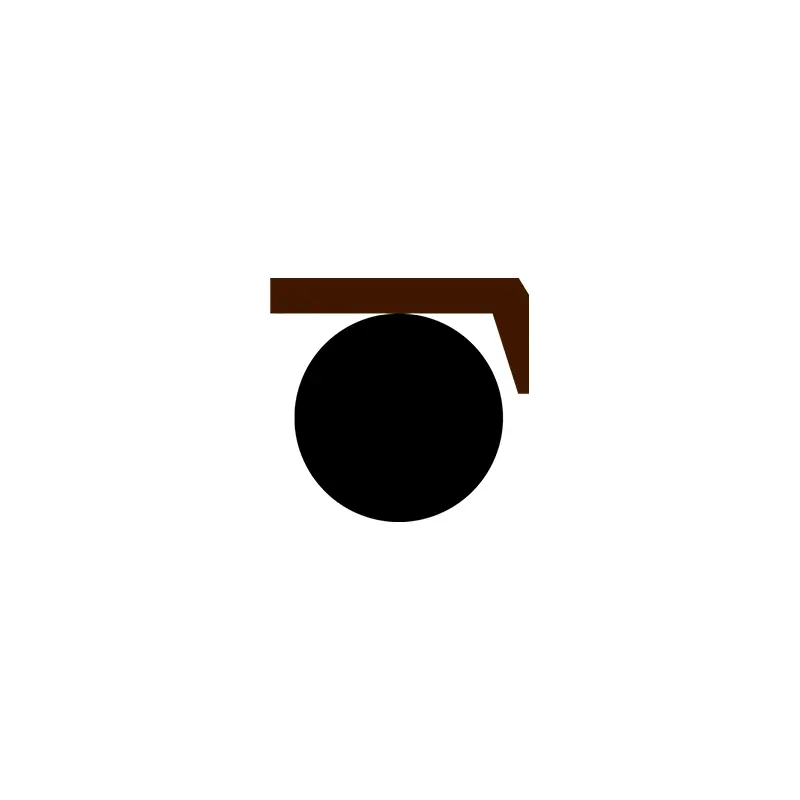

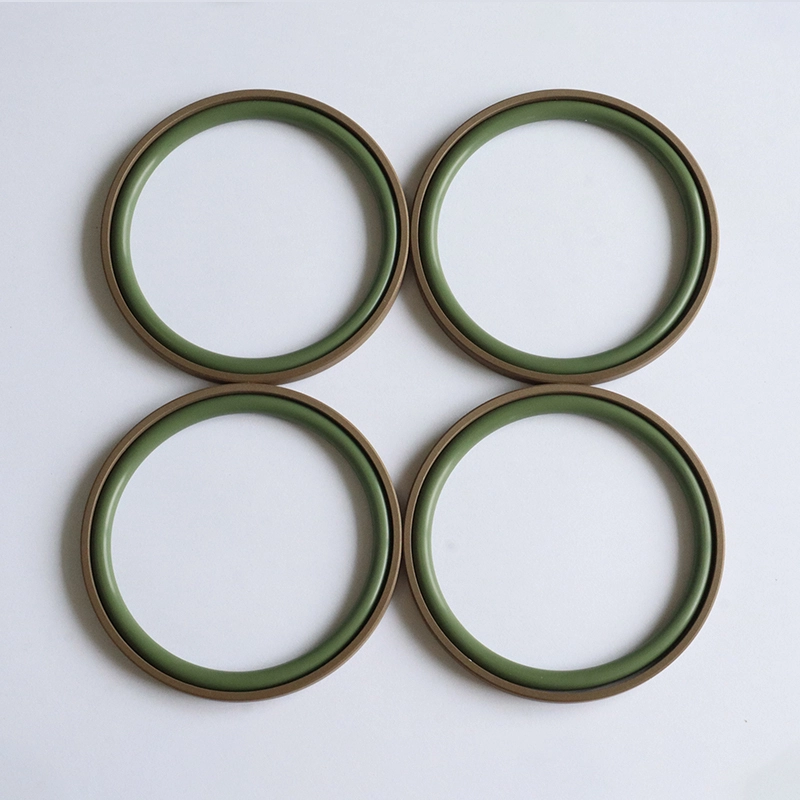

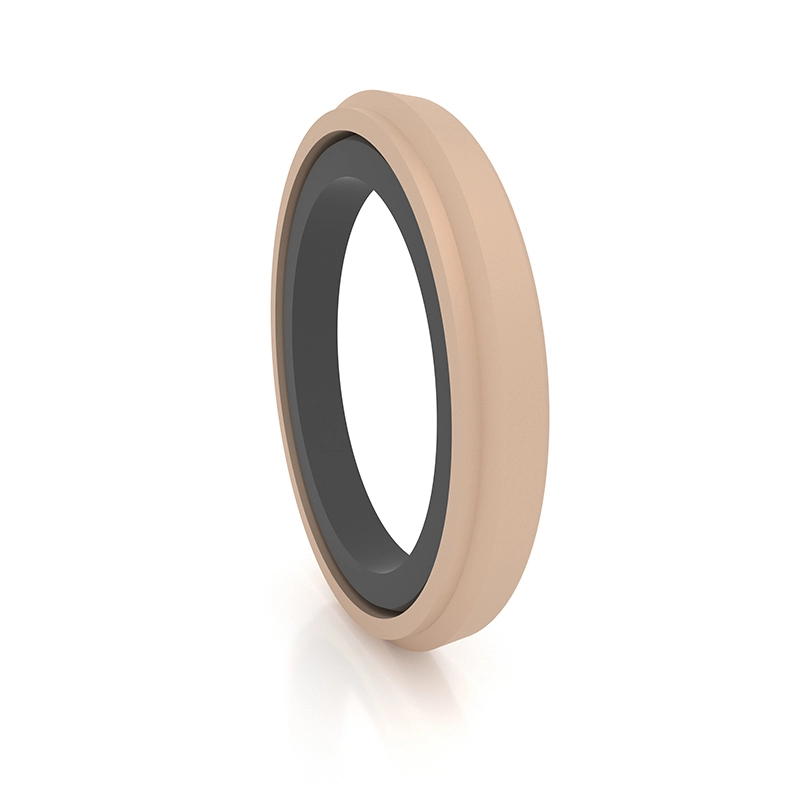

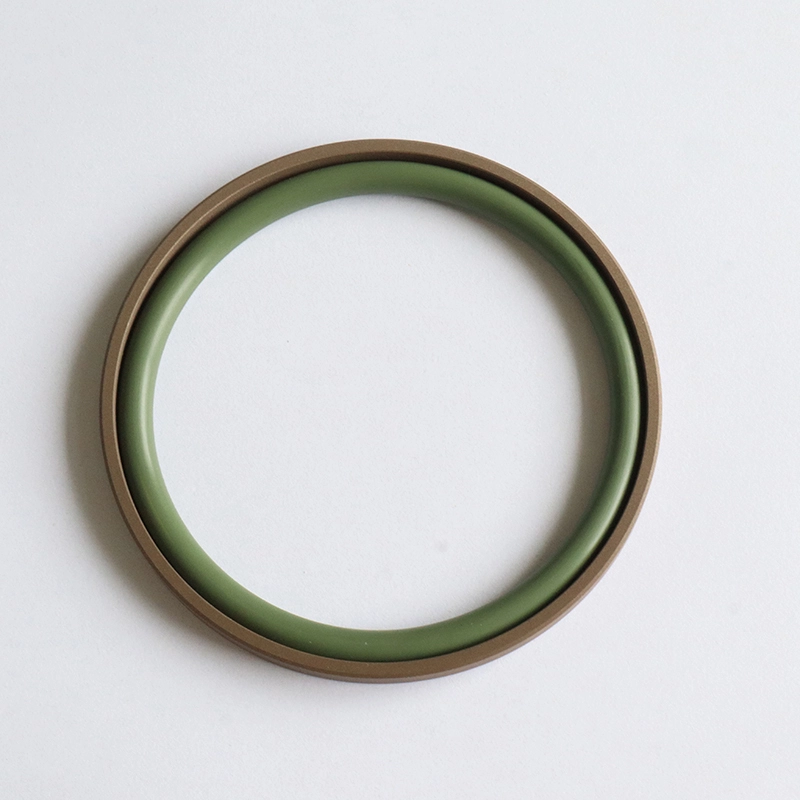

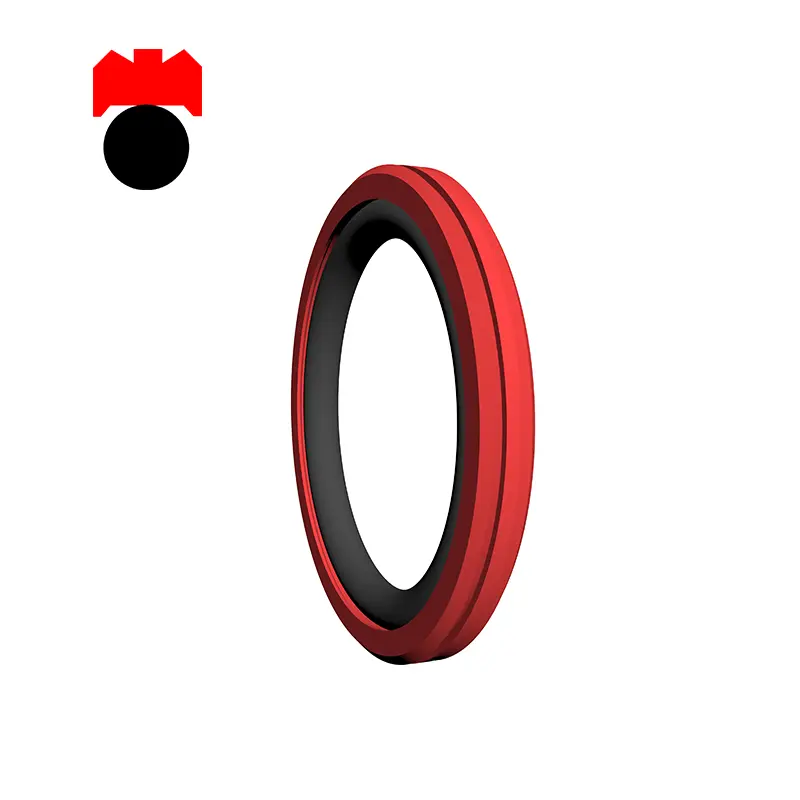

RC63 складається з герметичного кільця у формі PTFE та о-подібного гумового кільця, яке підходить для гідравлічного та пневматичного зворотного модулячого двонаправленого тиску. О-подібне кільце забезпечує радіальну силу і компенсує знос ущільнювального кільця. Оскільки герметичне кільце приймає тонку конструкцію губ, здатність до компенсації подальшої компенсації хороша, тому продуктивність герметизації хороша і її можна встановити в канавці кільця GB12350. Розділені (відкриті) канавки слід використовувати для діаметрів циліндрів менше 30 мм. Особливості:
1. Він може бути використаний як для гідравлічного, так і для пневматичного, і може бути використаний для ущільнення двонаправленого тиску;
2. Низьке тертя, невеликий стартовий опір, гладкий рух, рівне динамічне та статичне тертя, без повзучості;
3. Довге життя може використовуватися для ущільнювачів без нафти;
Невеликий конструкційний простір, проста установка та обслуговування;

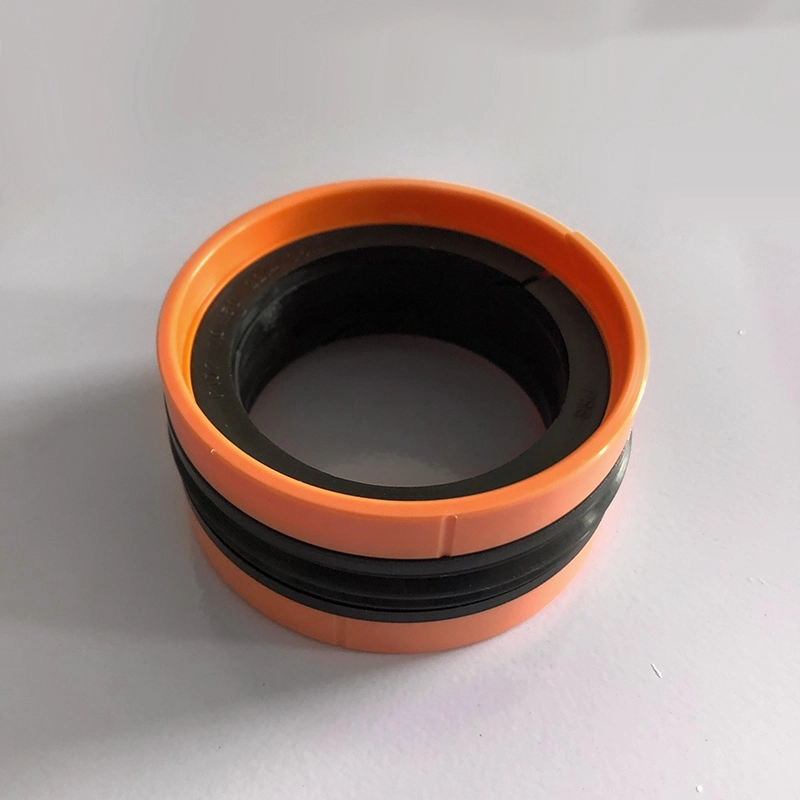

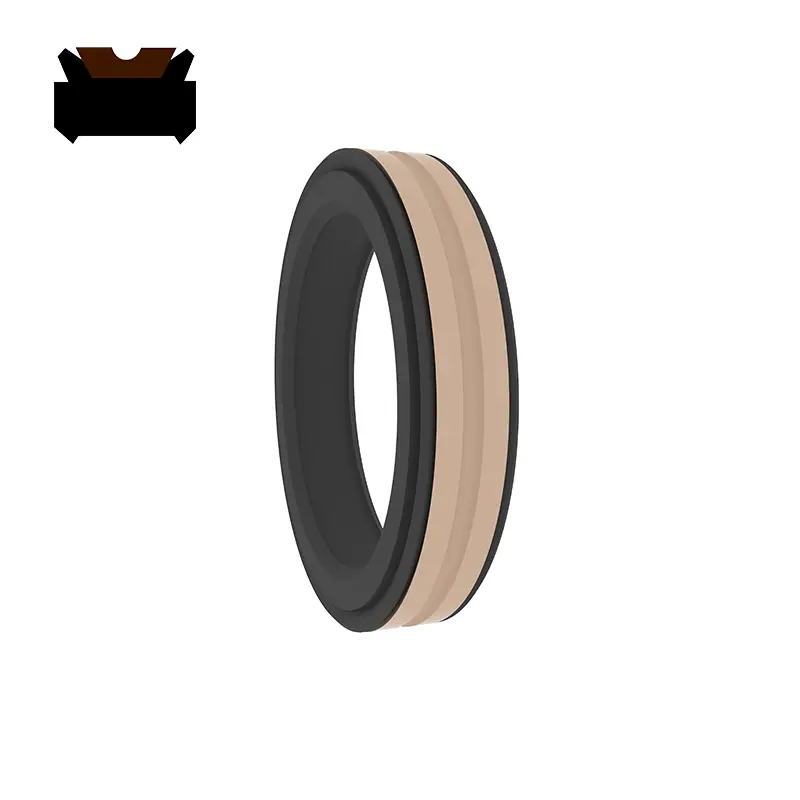

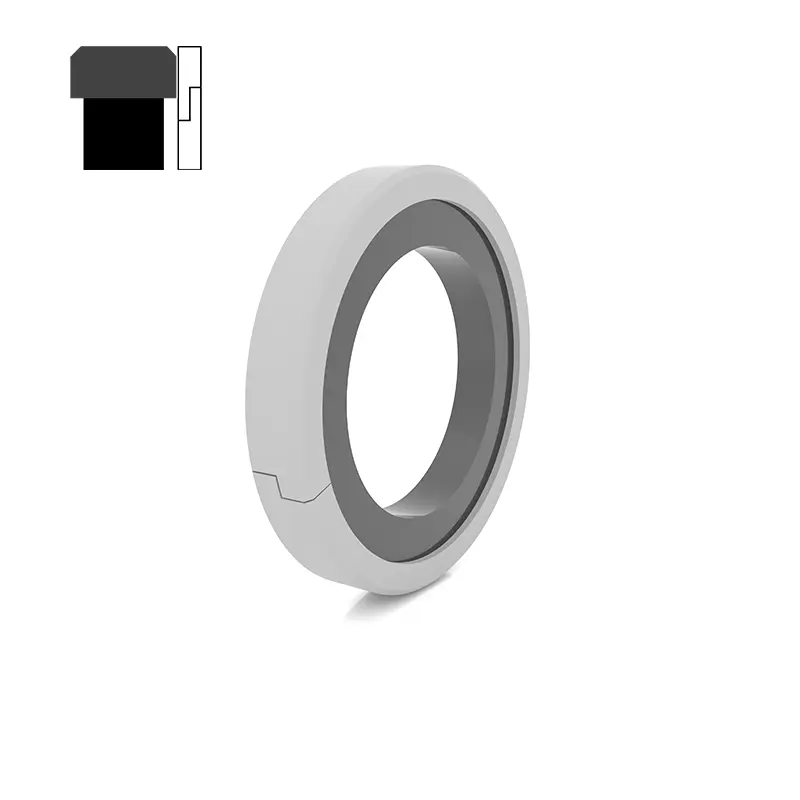

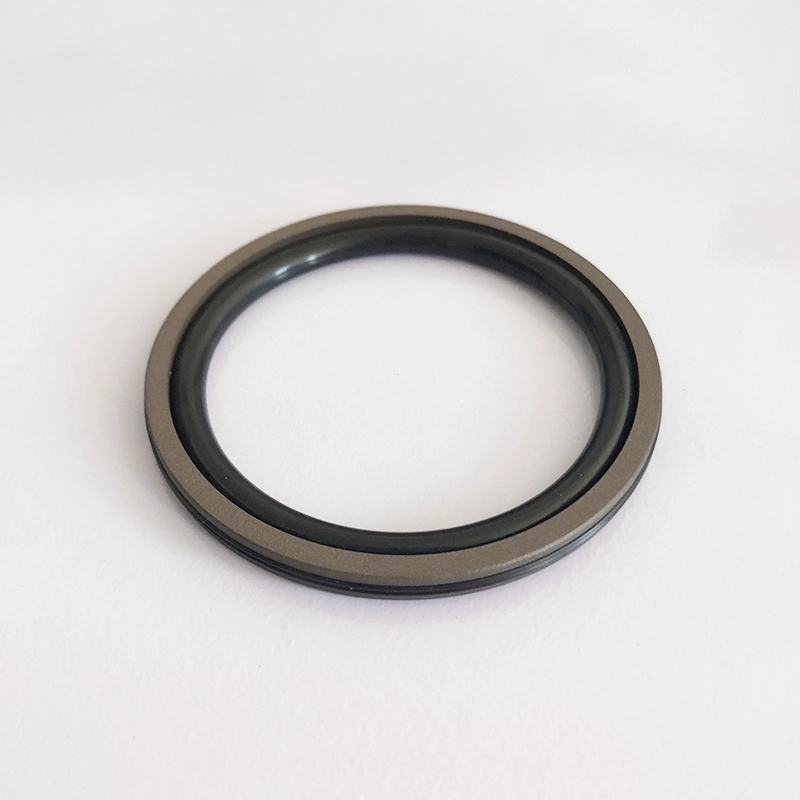

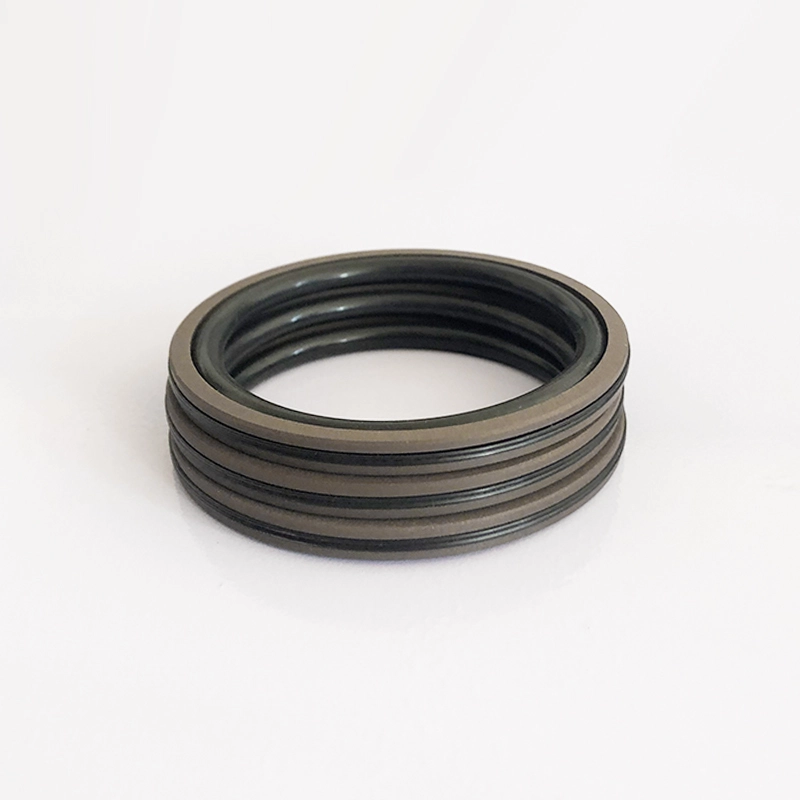

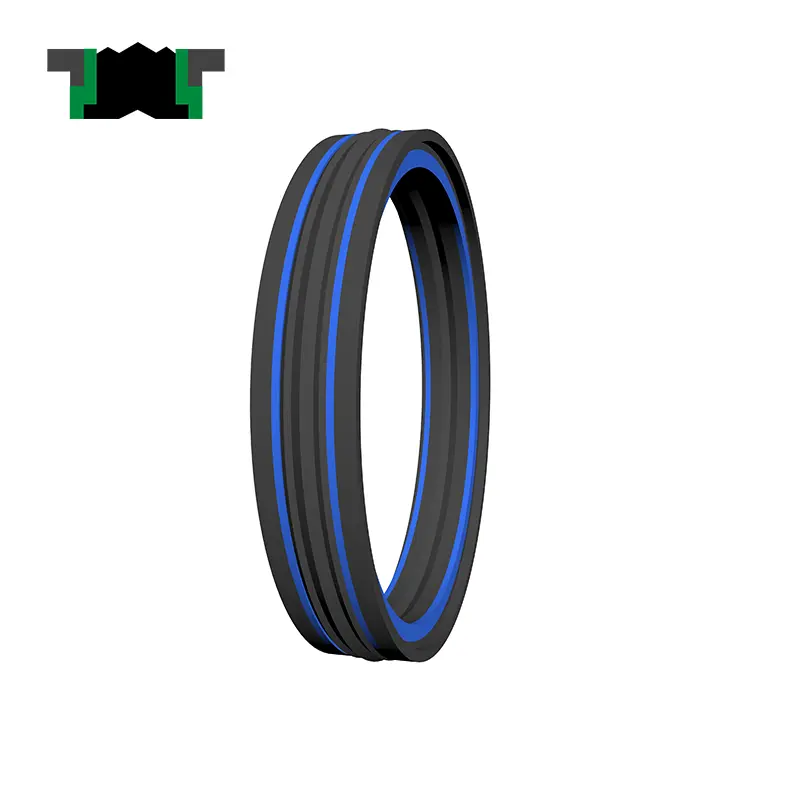

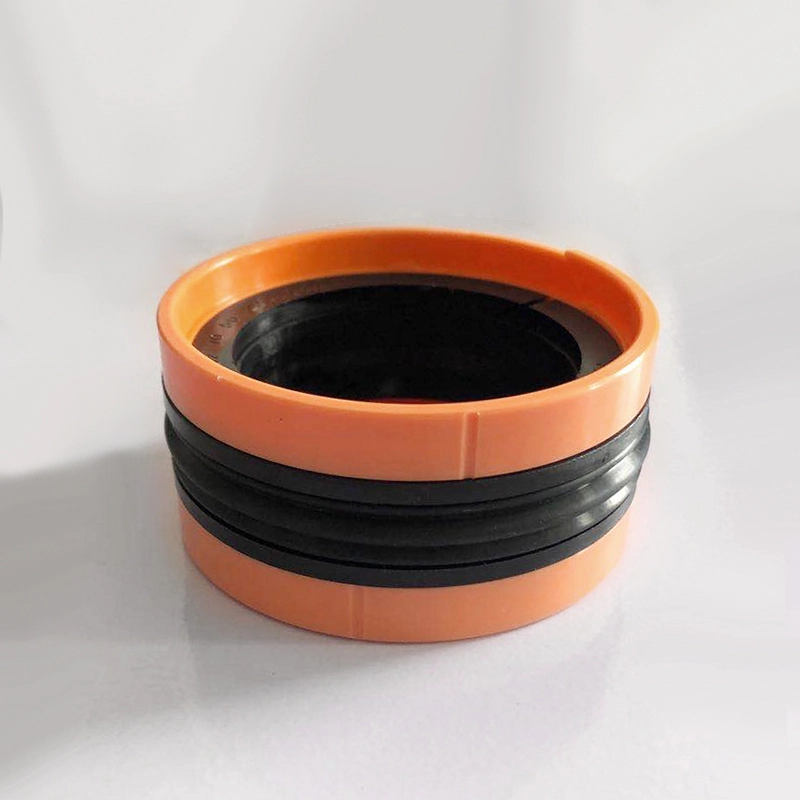

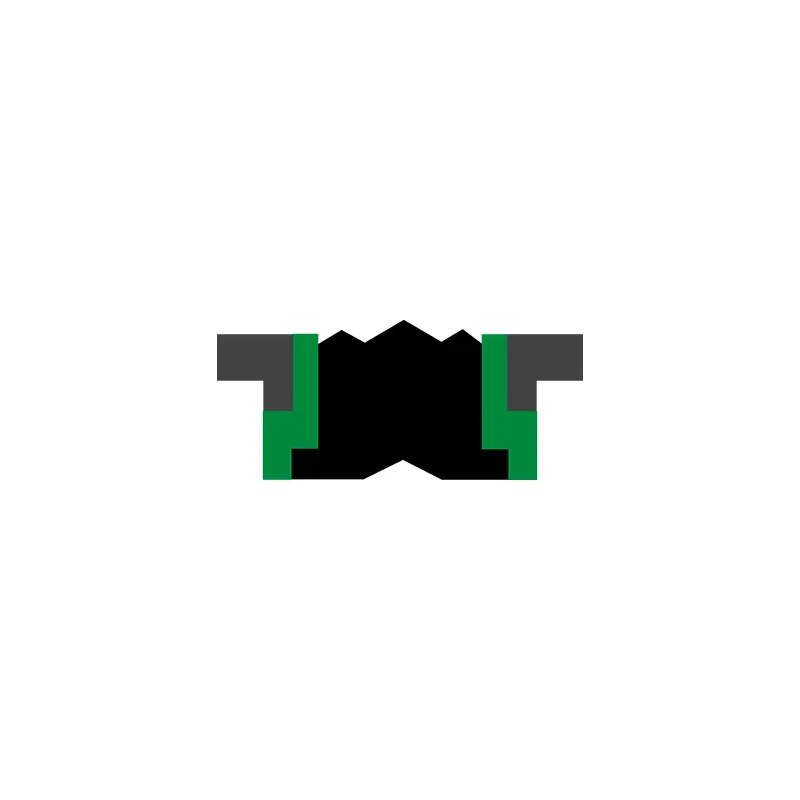

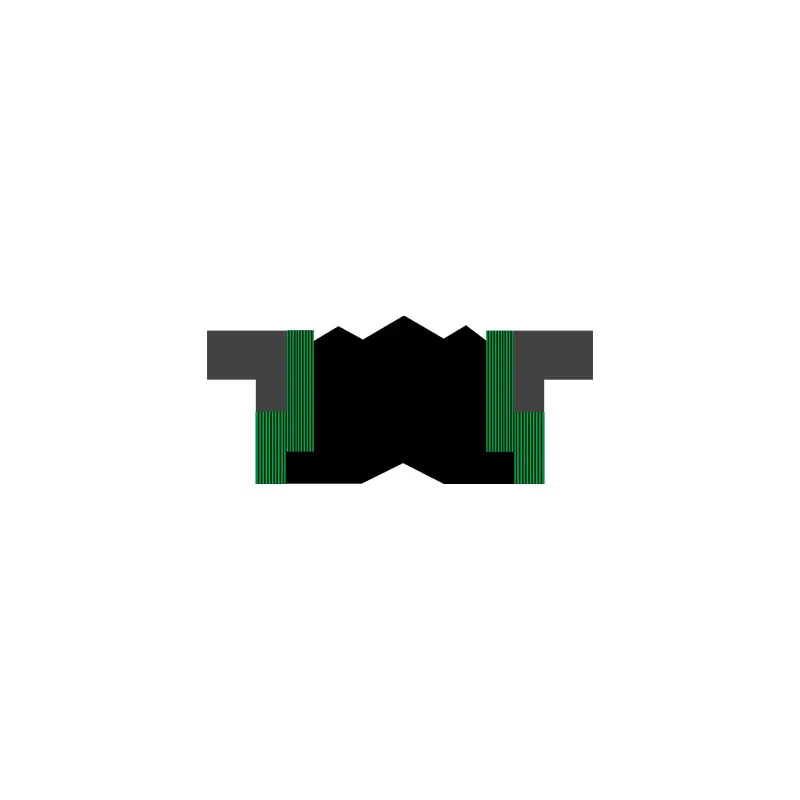

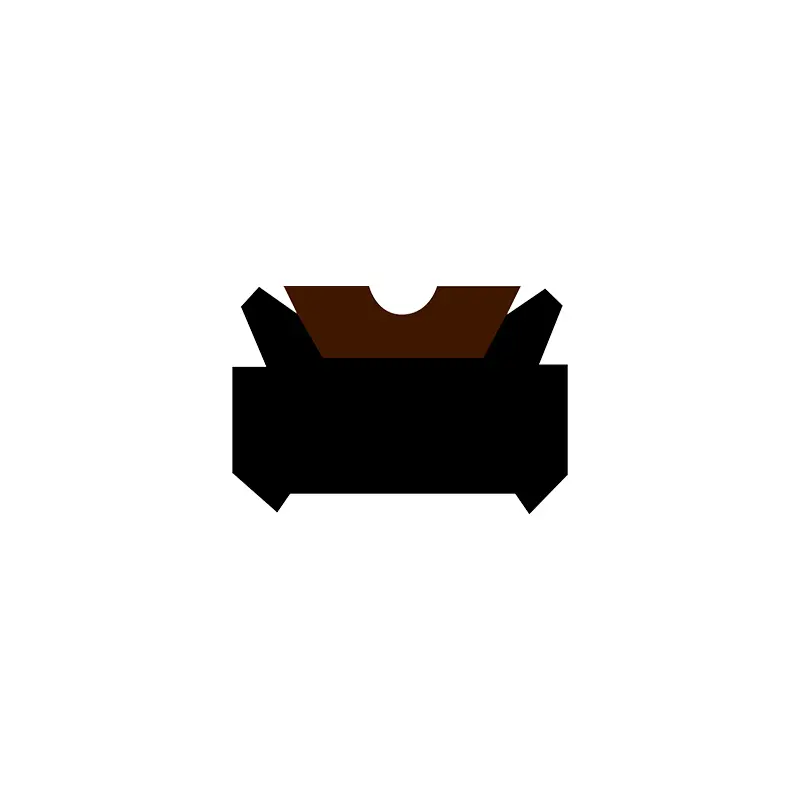

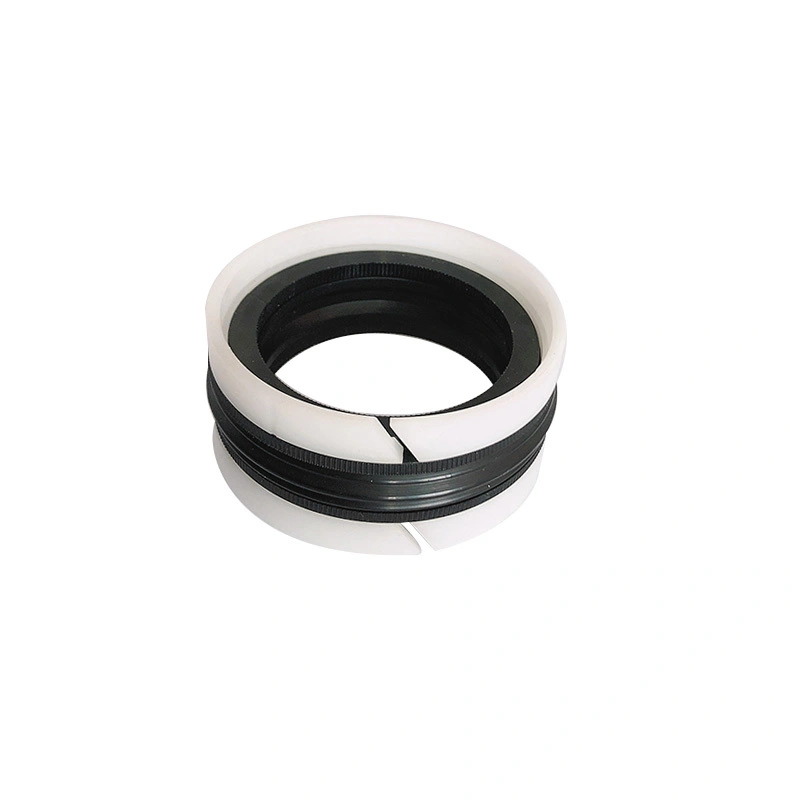

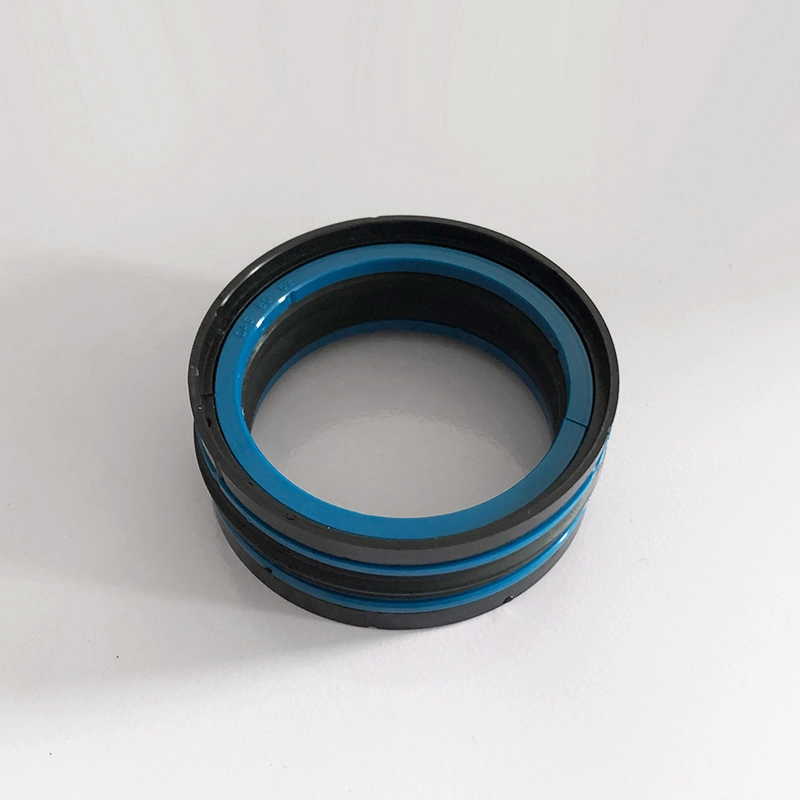

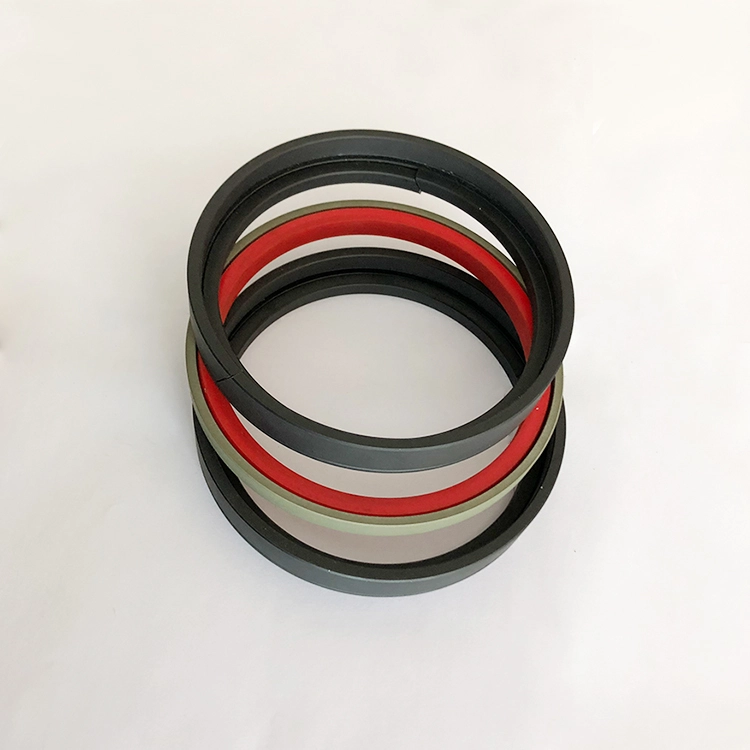

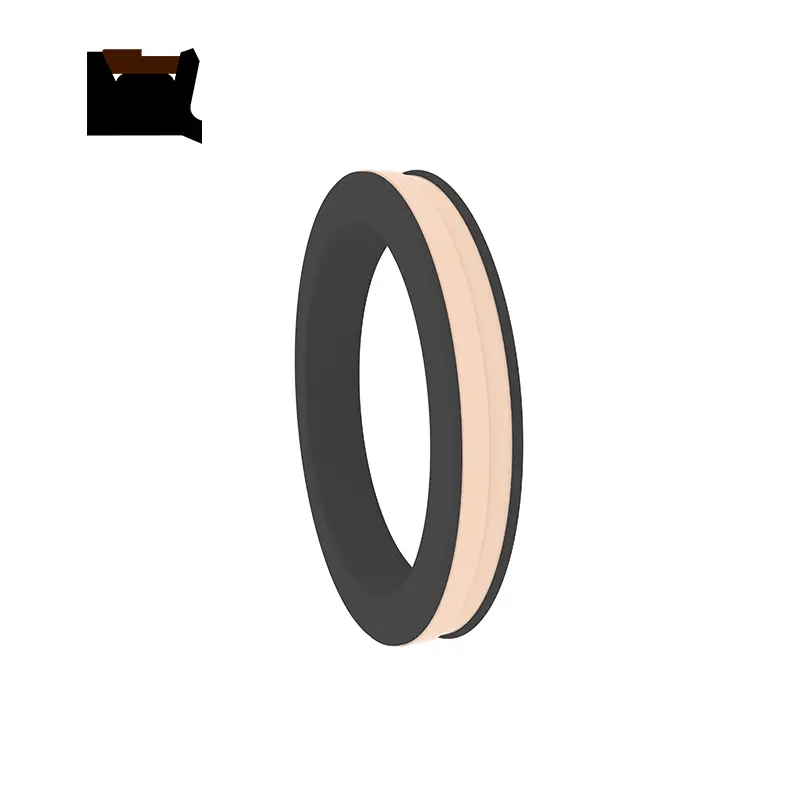

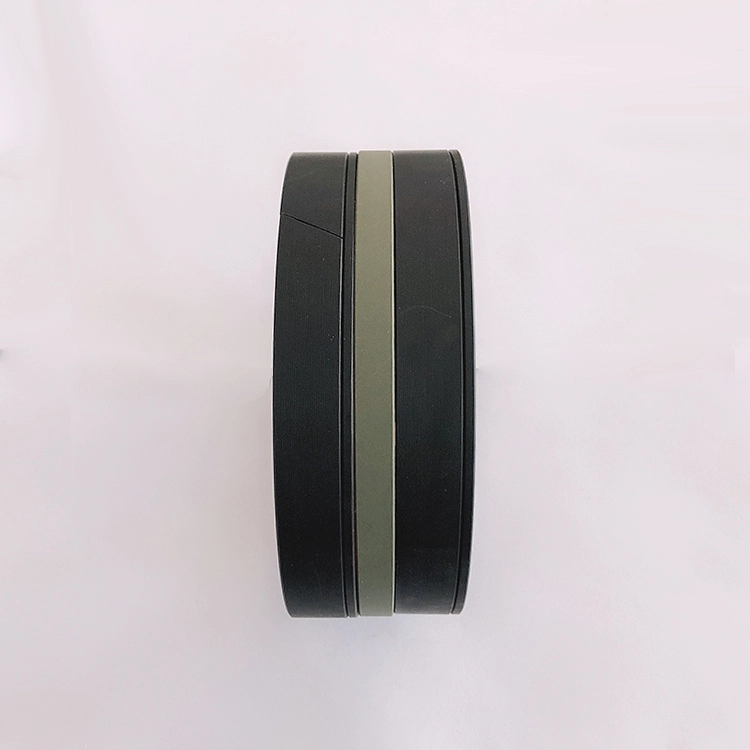

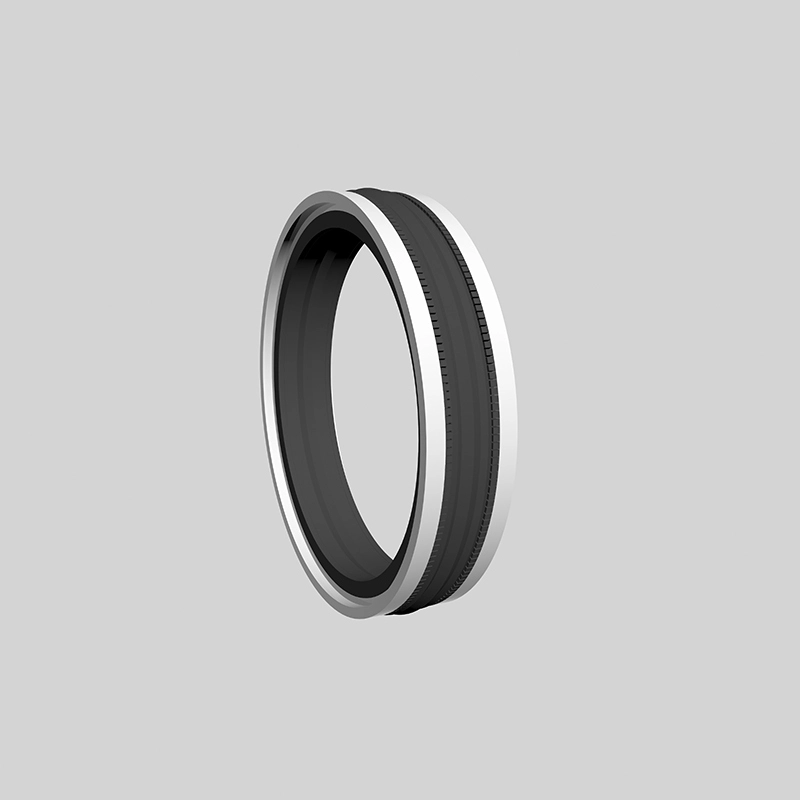

KDAS, TPM (Спеціальна форма)-це п’ять комбінаційна стиснена поршнева ущільнювача, що складається з гумового ущільнювального елемента, двох утримувальних кілець та двох напрямних кілець. Підходить для двонаправленого тиску герметизації поршня. Особливості:
1. Хороша герметика, висока надійність, компактна структура;
2. Не буде стиснутий у радіальний проміжок;
3. Проста установка, інтегральна установка поршня;
Спеціальна геометрична форма герметичного елемента NBR заважає йому скручувати в канавці під час встановлення.

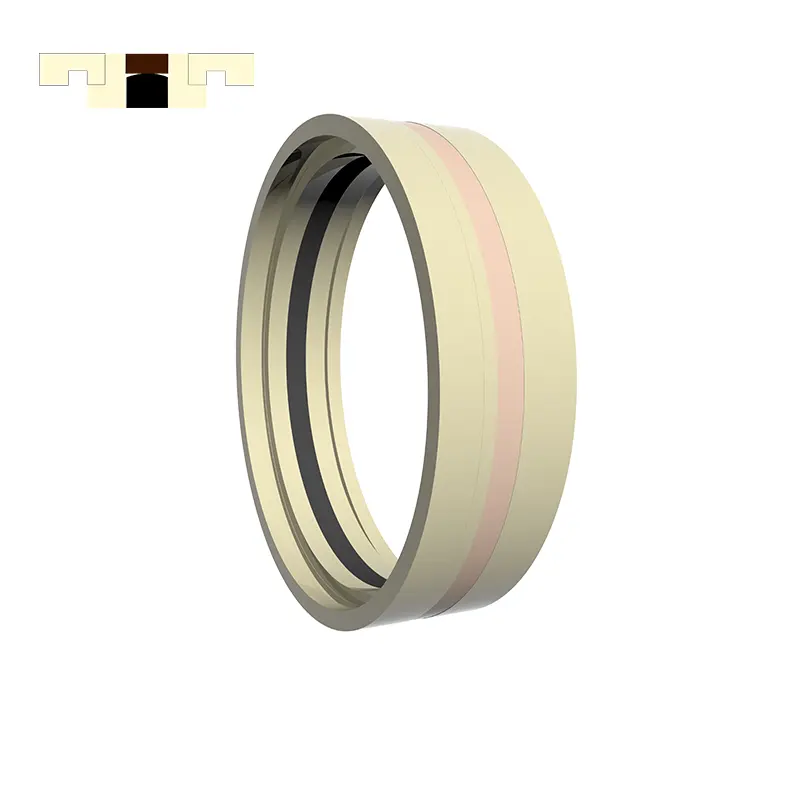

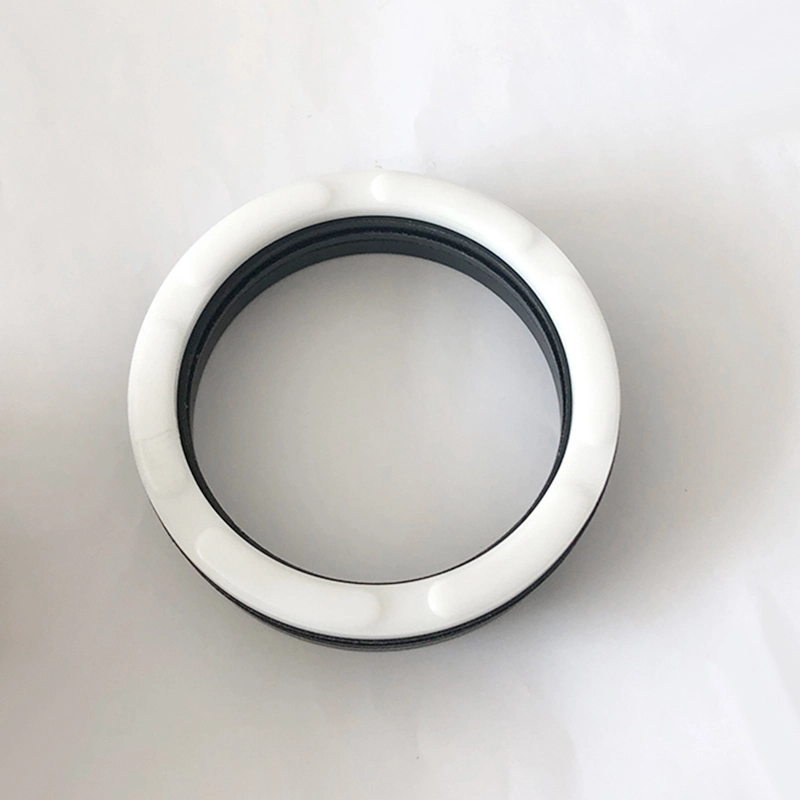

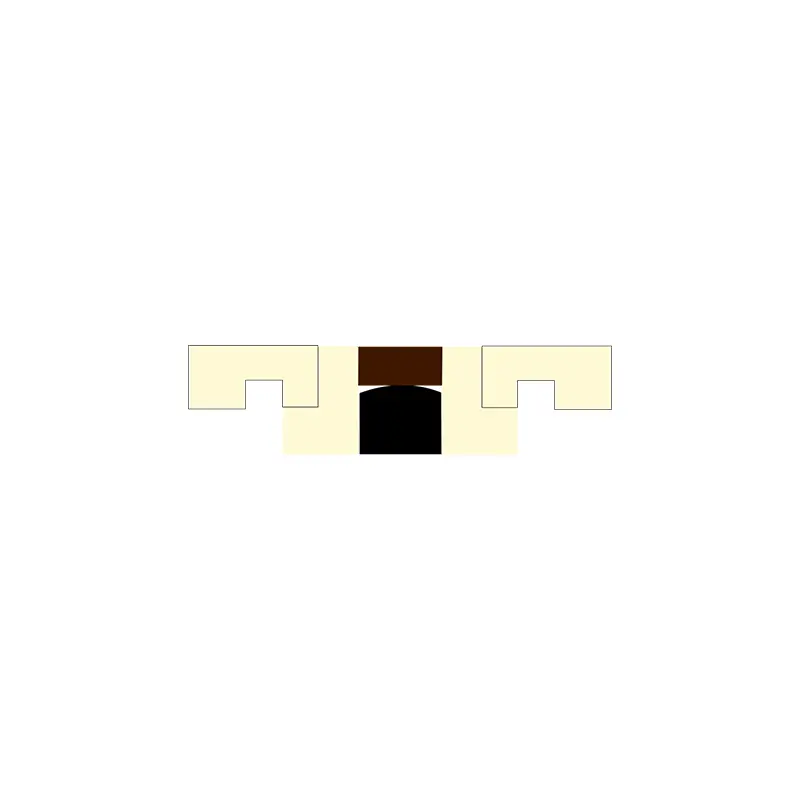

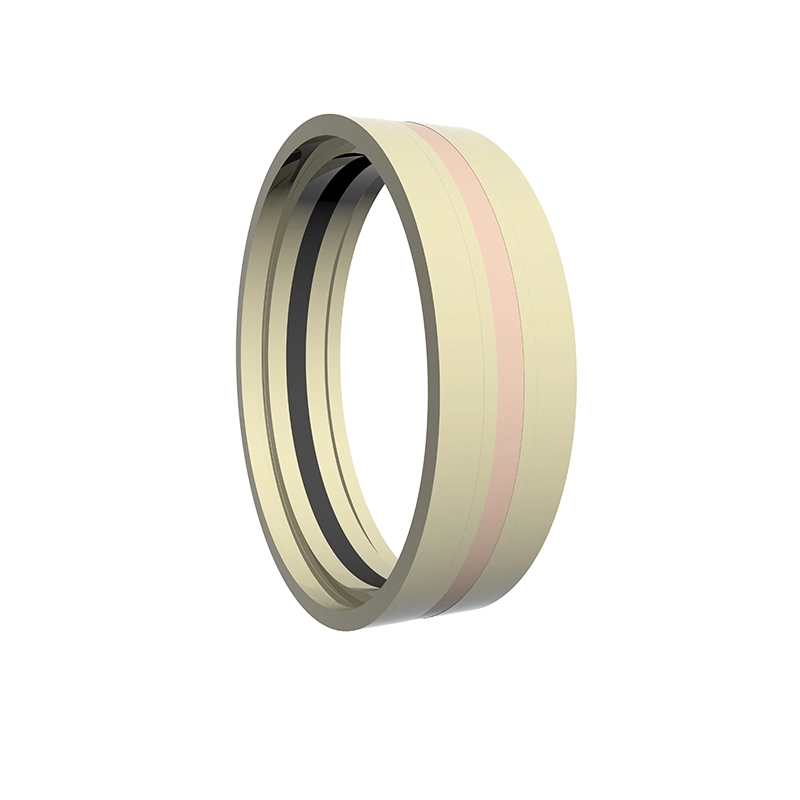

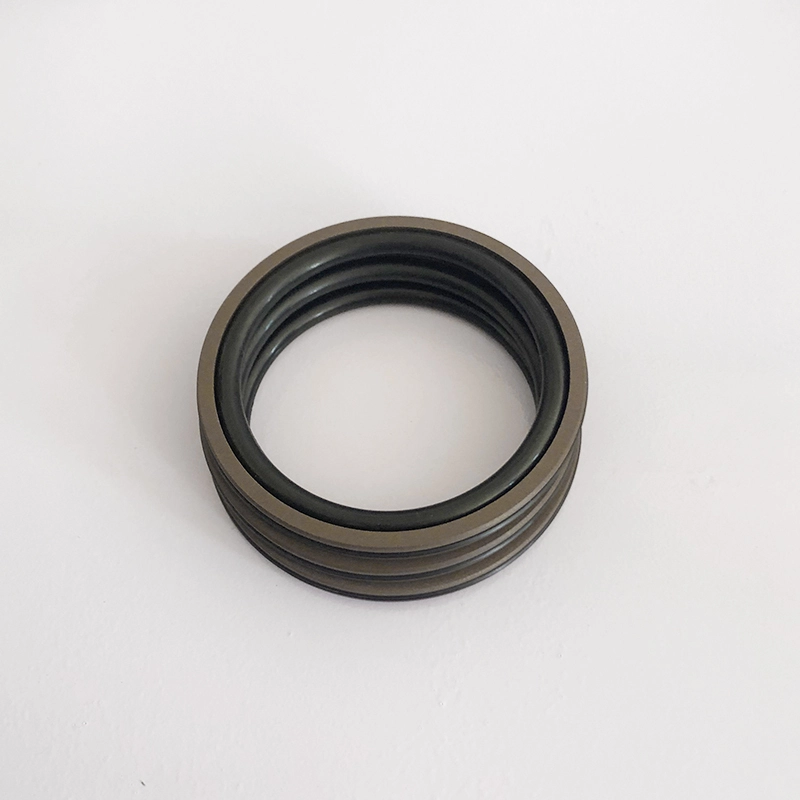

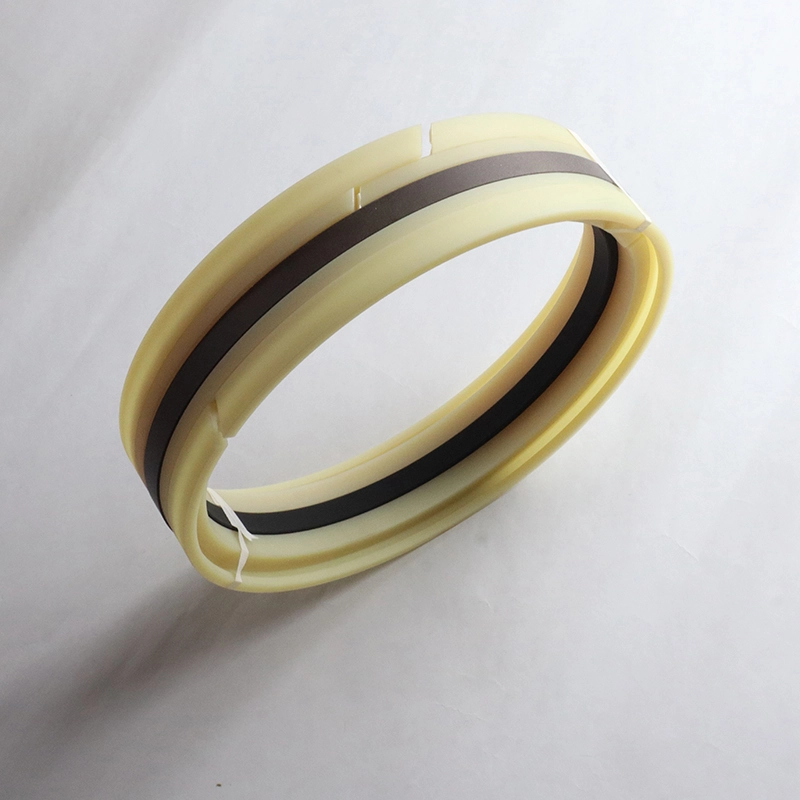

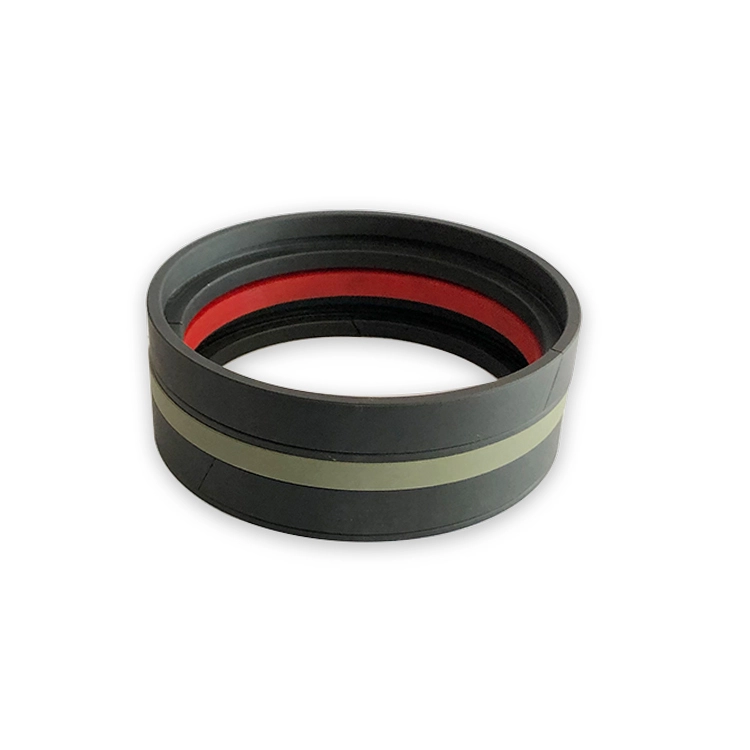

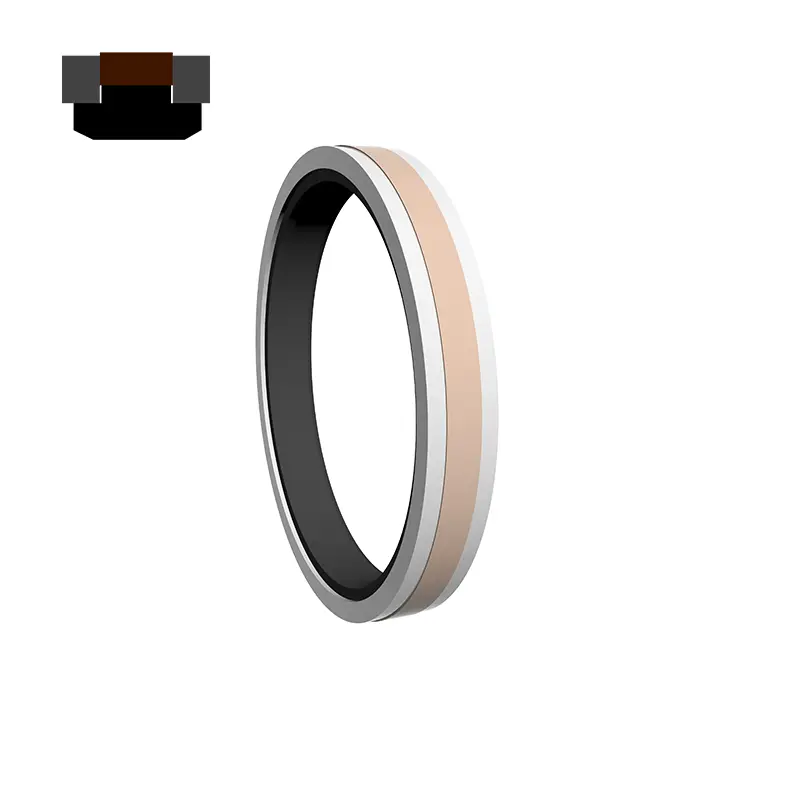

GDKK складається з двох направляючих кілець, двох утримувальних кілець, еластичного гумового кільця та герметичного кільця. Керівництво на путівниках відіграє позиціонування та направляючу роль. Кільце, що підтримує, відіграє підтримуючу та позиційну роль, еластичне гумове кільце забезпечує еластичну силу та компенсує втрату герметичного кільця. Герметичне кільце співпрацює з внутрішнім отвором масляного циліндра для отримання герметичного ефекту, який підходить для двонаправленого тиску герметизації поршня масляного циліндра. Це має хороший герметичний ефект навіть у суворих умовах праці. Особливості:
1. Низьке тертя, невеликий стартовий опір, гладкий рух, рівне динамічне та статичне тертя, без повзучості;
2. Дуже висока стабільність тиску при тиску та суворих умовах;
3. Високе життя може використовуватися для герметизації в поганих умовах змащування;
4. Можна використовувати для герметизації медіа з низькою віком, такі як вода;
Відмінні показники ущільнення високого та низького тиску.

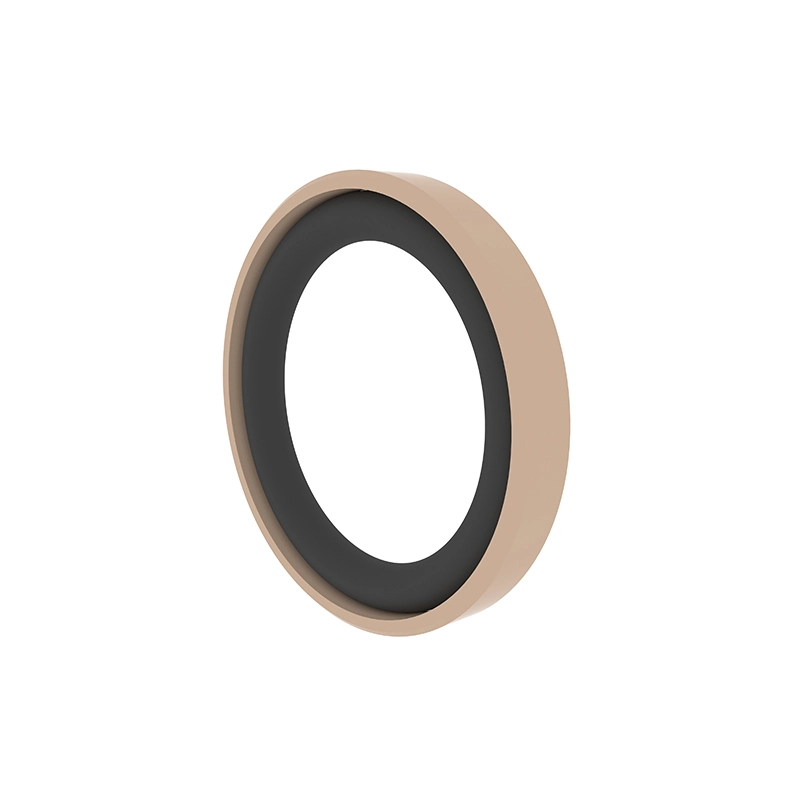

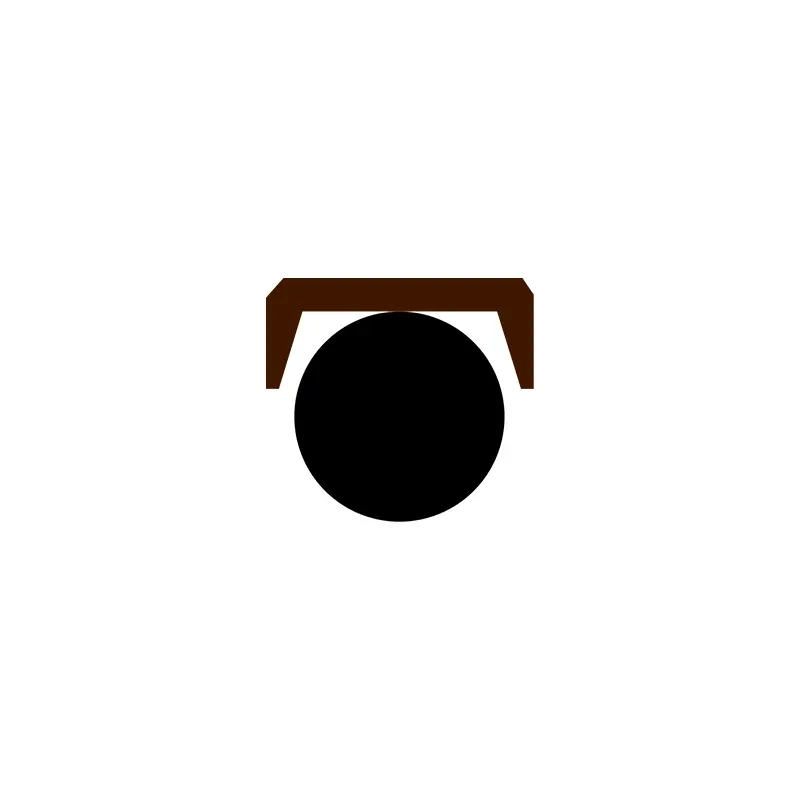

RC64 складається з трикутного ущільнювального кільця PTFE та гумового кільця для кільця, що підходить для гідравлічного та пневматичного зворотно-поступального руху одностороннього герметичного тиску. О-кільце забезпечує радіальну силу і компенсує знос ущільнювального кільця. Оскільки герметичне кільце приймає тонку конструкцію губ, подальша компенсаційна здатність є кращою, тому ущільнювальні показники хороші. Розщеплювальну (відкриту) канавку слід використовувати для діаметрів циліндрів менше 30 мм. Особливості:
1. Його можна використовувати як для гідравлічного, так і для пневматичного;
2. Низьке тертя, невеликий стартовий опір, гладкий рух, рівне динамічне та статичне тертя, без повзучості;
3. Довге життя може використовуватися для ущільнювачів без нафти;
Невеликий конструкційний простір, проста установка та обслуговування;

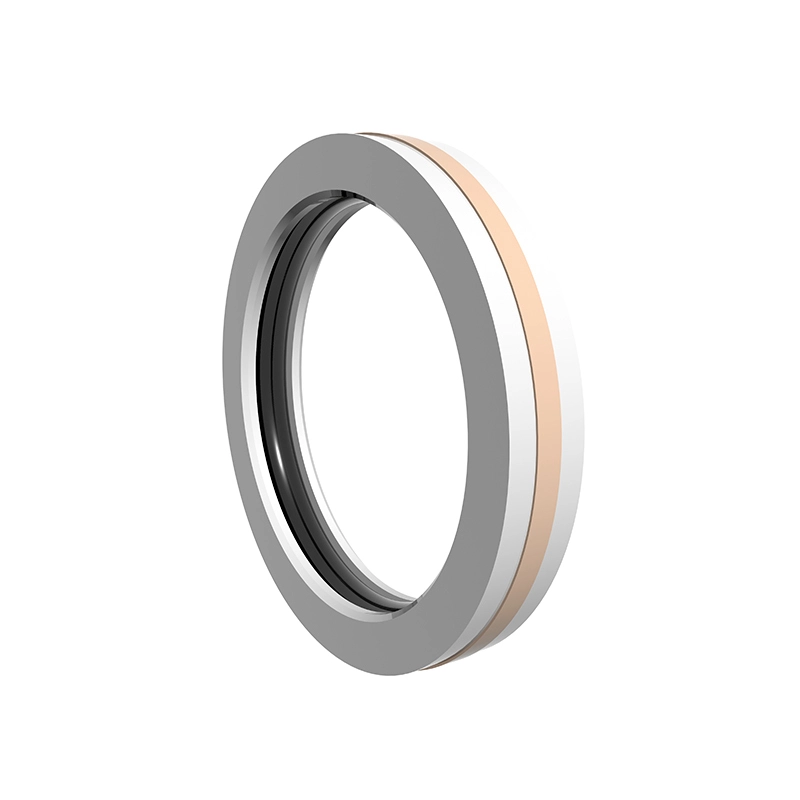

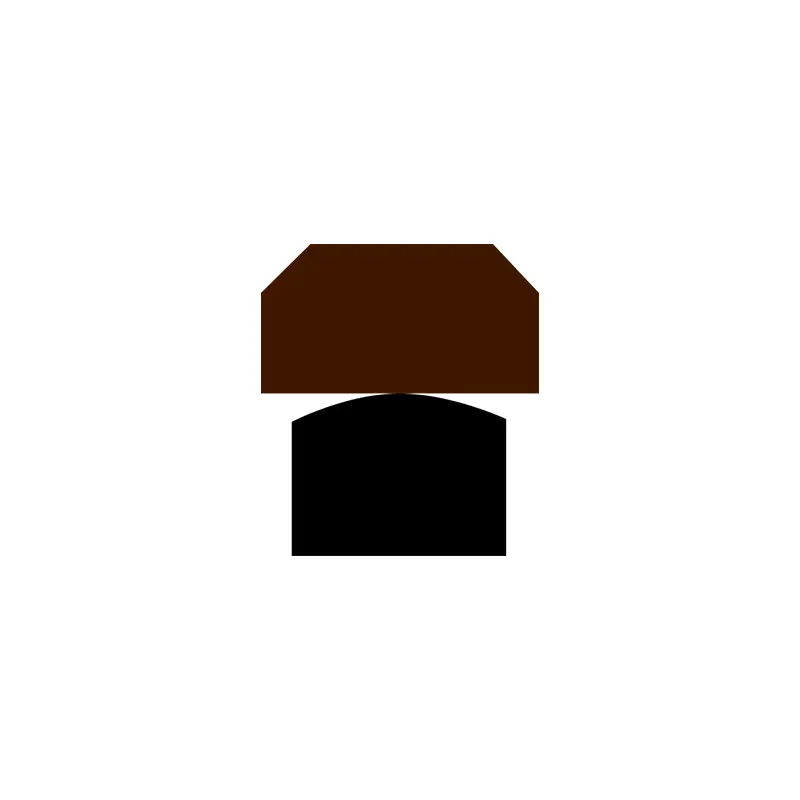

SPG - це комбінація прямокутного модифікованого герметизації PTFE та прямокутного гумового кільця як елемента попереднього навантаження. Він має характеристики хорошої герметизації, низького тертя та невеликого структурного простору.

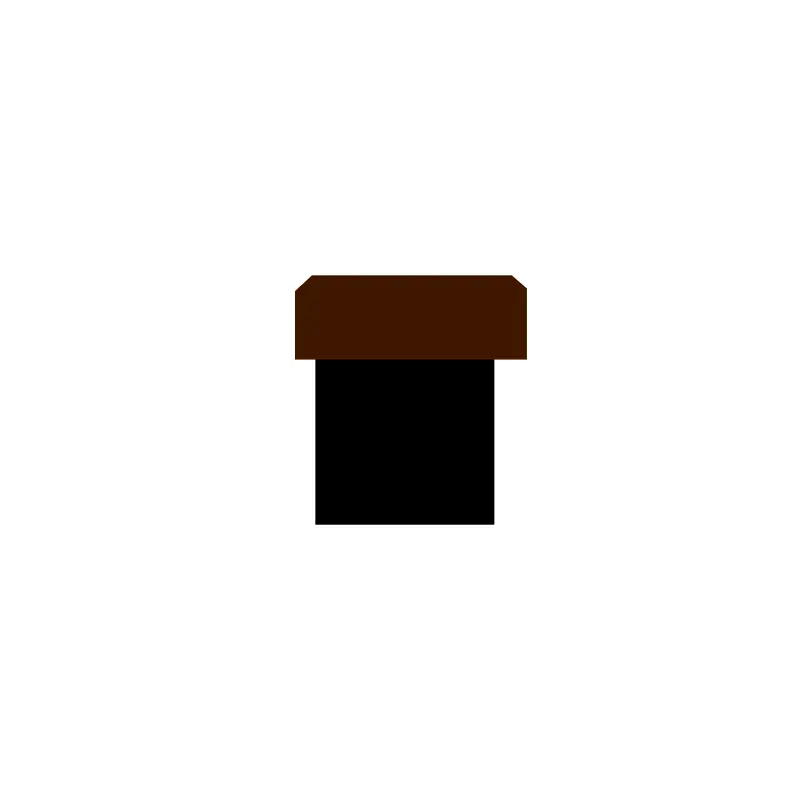

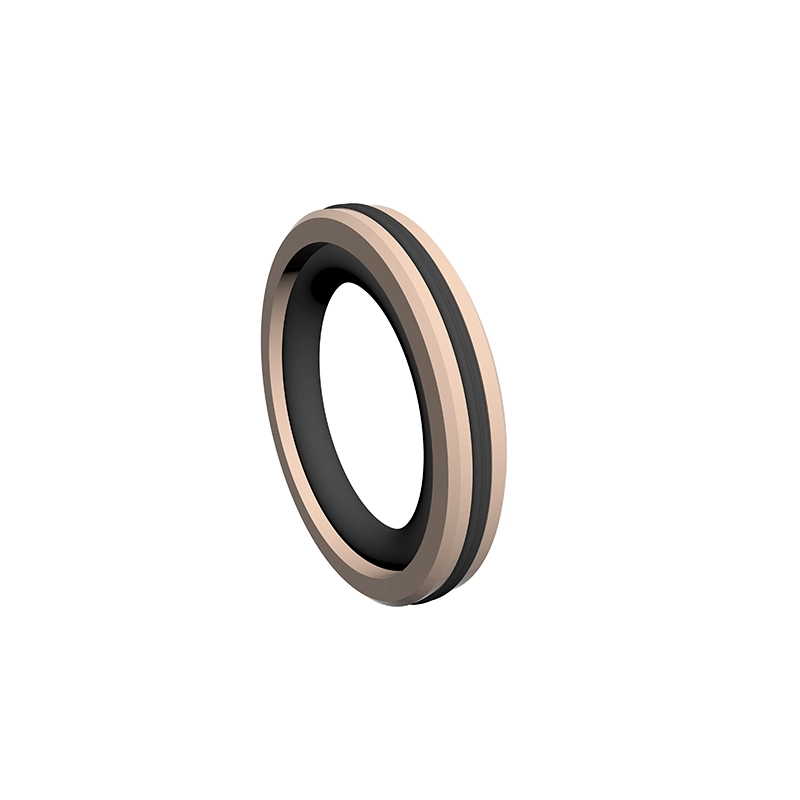

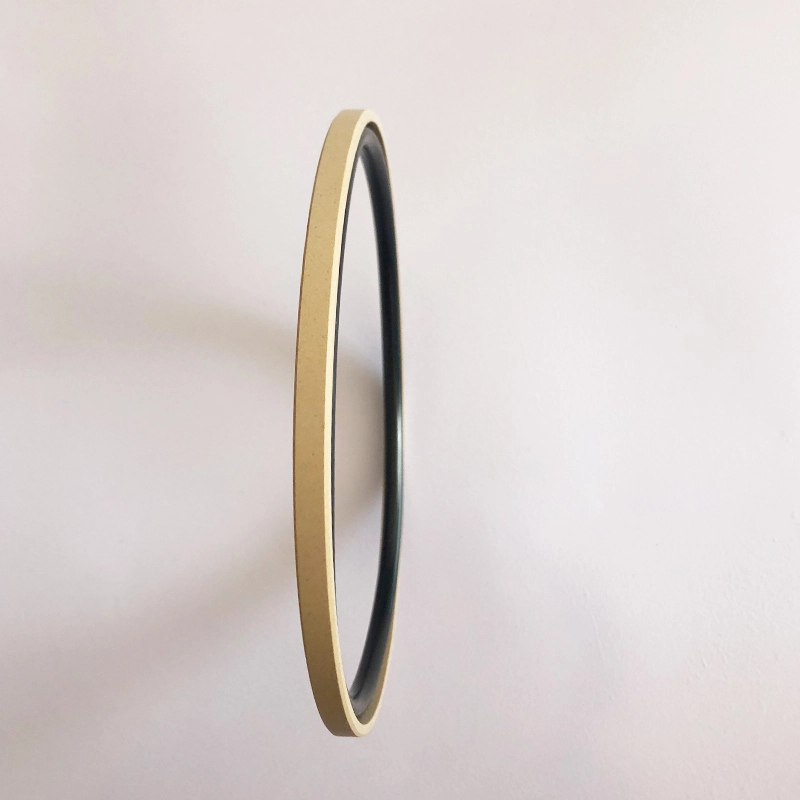

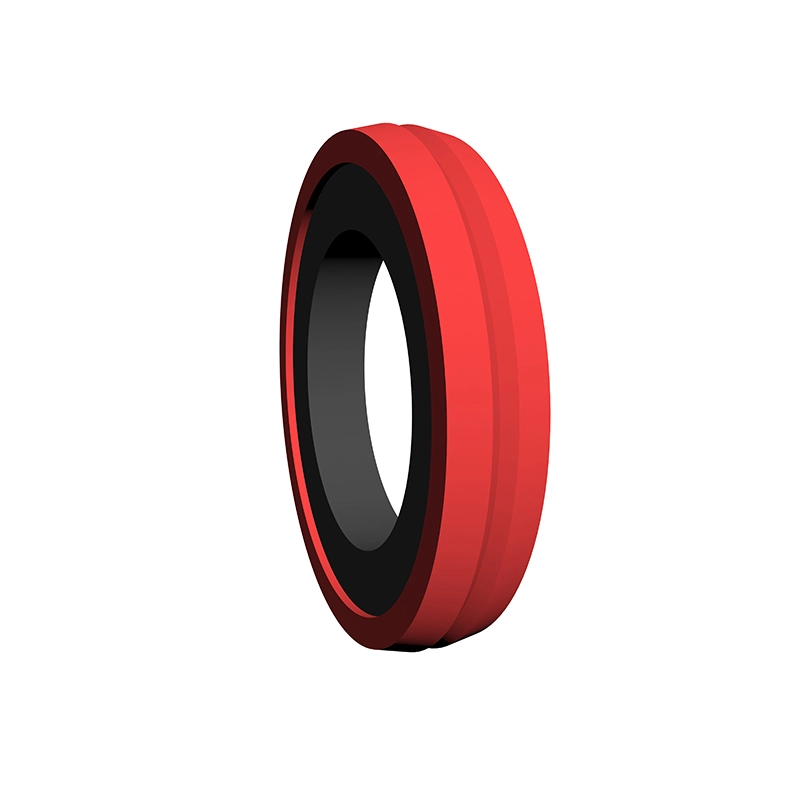

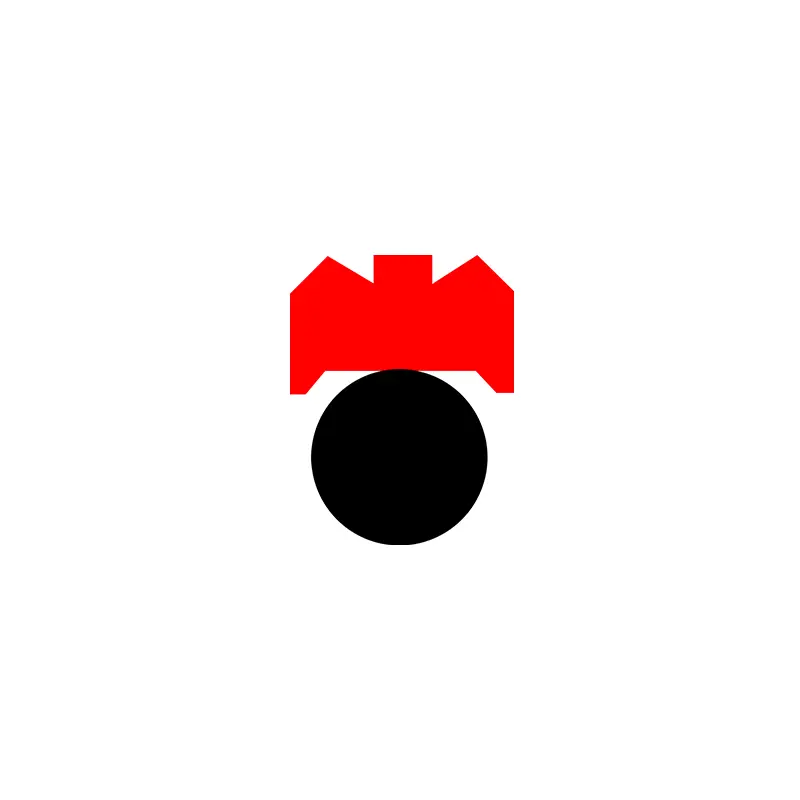

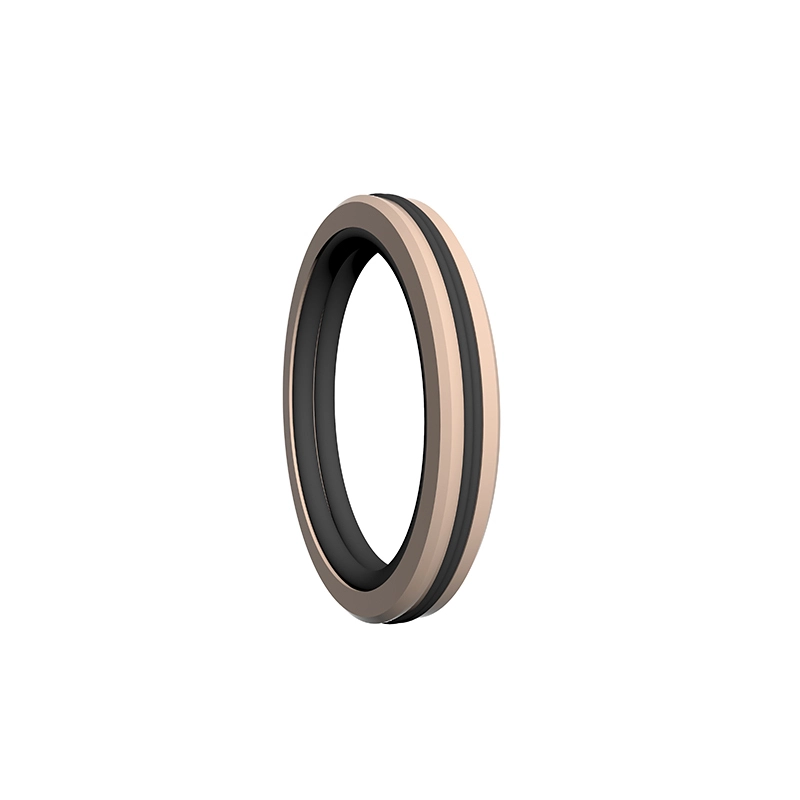

RC66-це комбінація прямокутного модифікованого герметичного кільця PTFE та ущільнювача як елемента попереднього навантаження. Він має характеристики хорошої герметизації, низького тертя та невеликого структурного простору. Він підходить для високошвидкісних масляних балонів або циліндрів. RC67 складається з наповненого прямокутного ущільнювального кільця PTFE, двох утримувальних кілець та гетерогенного еластомеру, який підходить для гідравлічного зворотного модулячого двонаправленого тиску. Еластомер забезпечує радіальну силу і компенсує знос ущільнювального кільця. Кільце, що підтримує, захищає герметичне кільце і має хороший герметичний ефект навіть у суворих умовах праці. Особливості:
1. Низьке тертя, невеликий стартовий опір, гладкий рух, рівне динамічне та статичне тертя, без повзучості;
2. Дуже висока стабільність тиску при тиску та суворих умовах;
3. Високе життя, може використовуватися для ущільнювачів без нафти;
4. Можна використовувати для герметизації медіа з низькою віком, такі як вода;
5. Відмінні показники ущільнення високого та низького тиску.

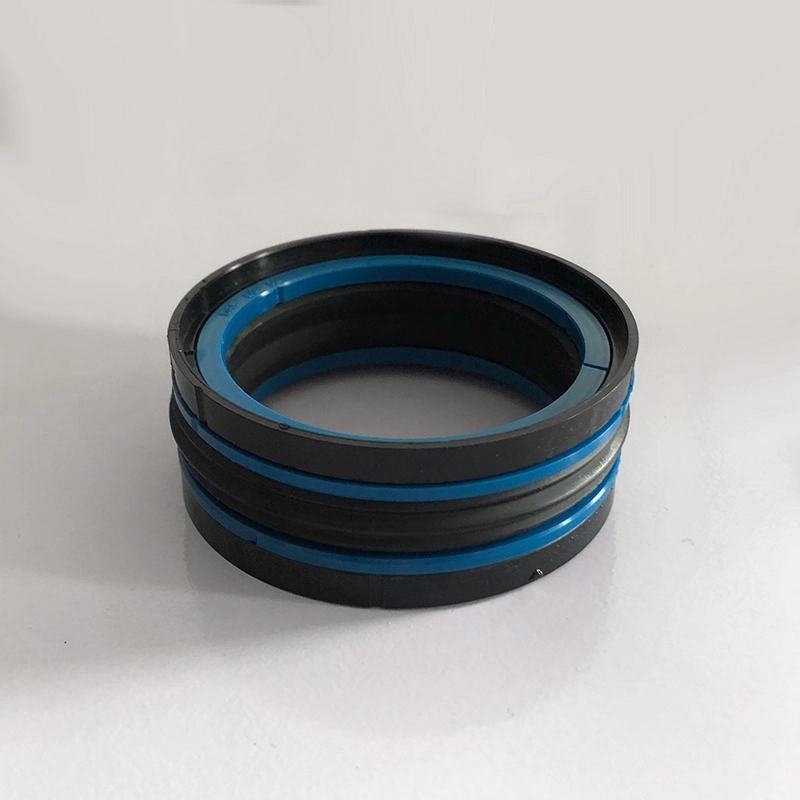

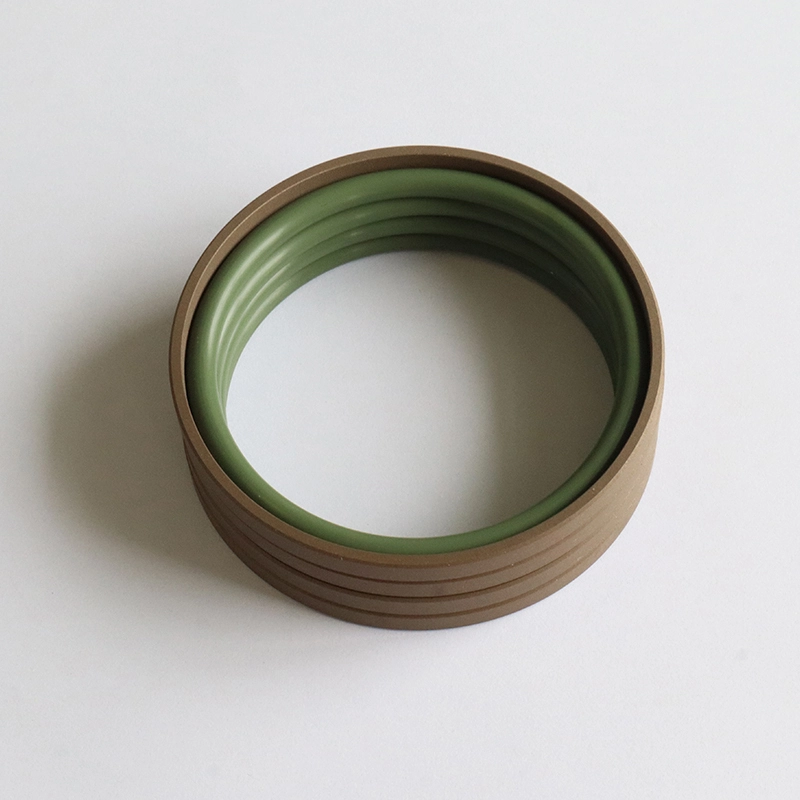

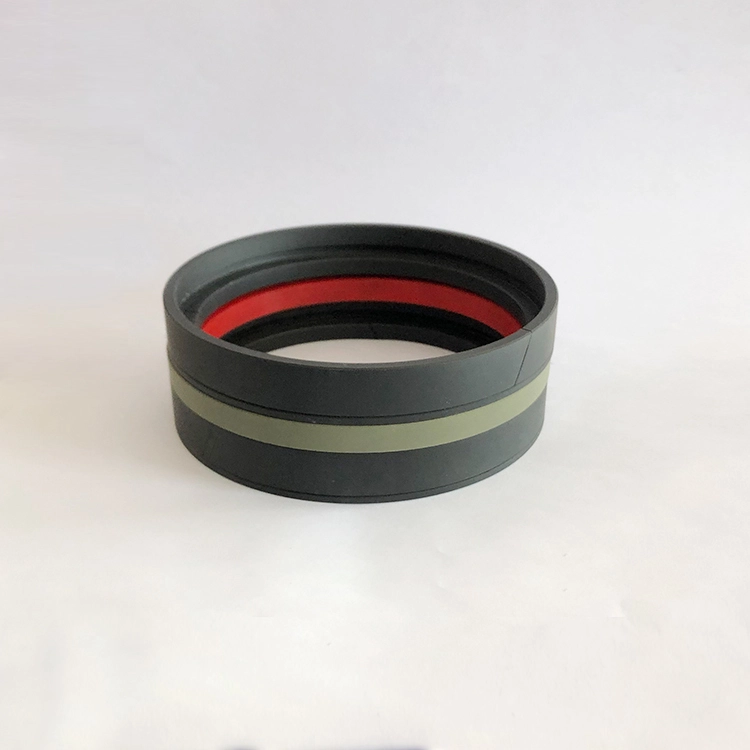

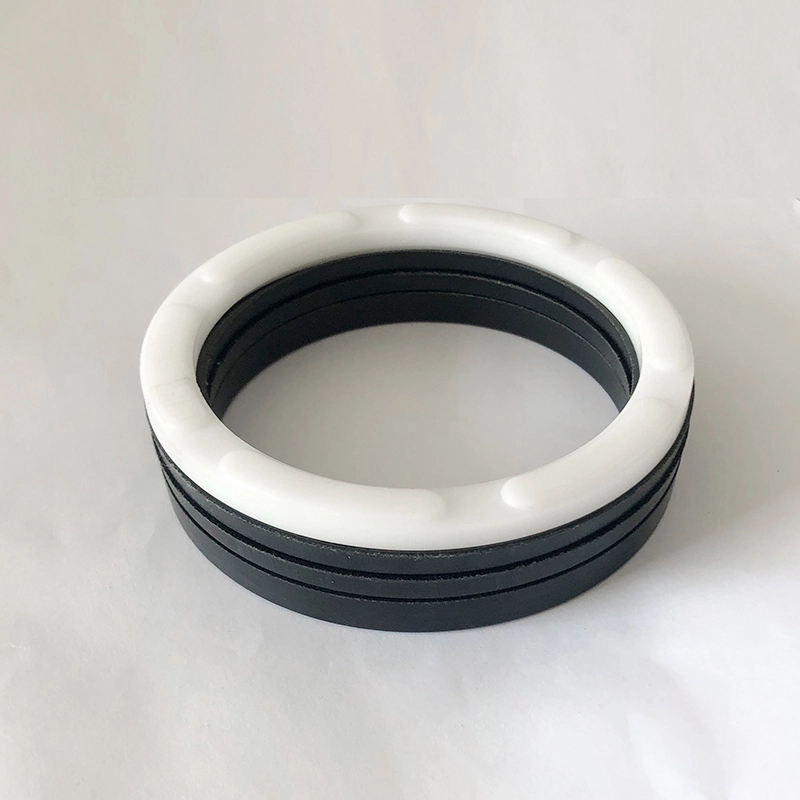

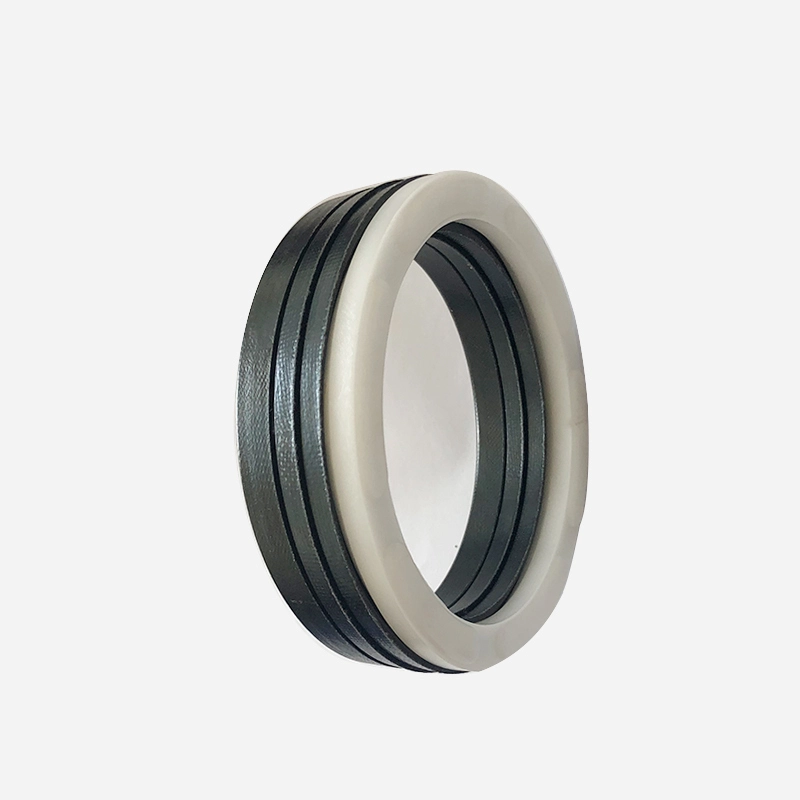

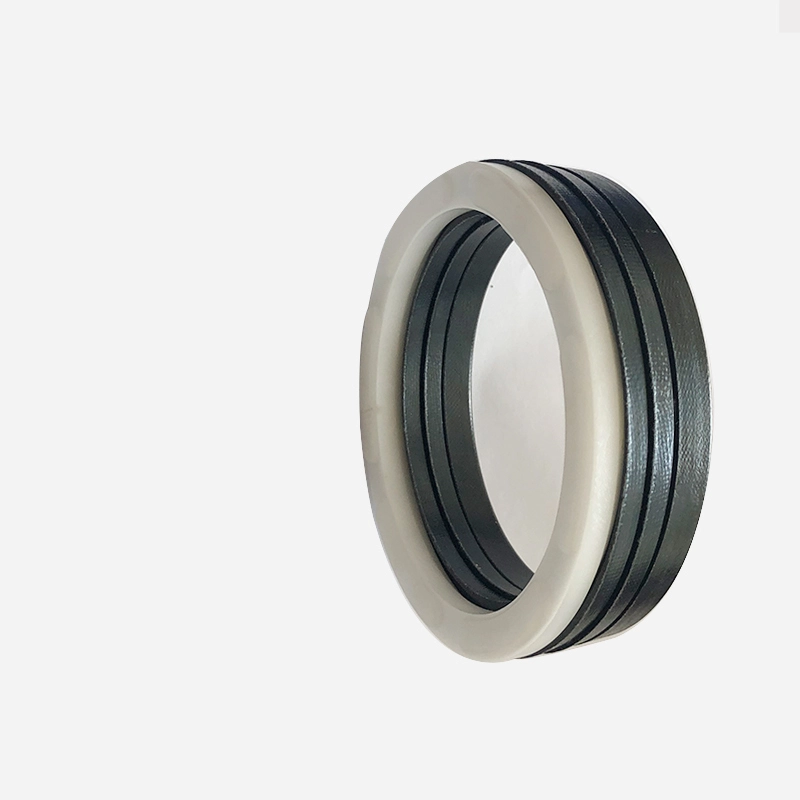

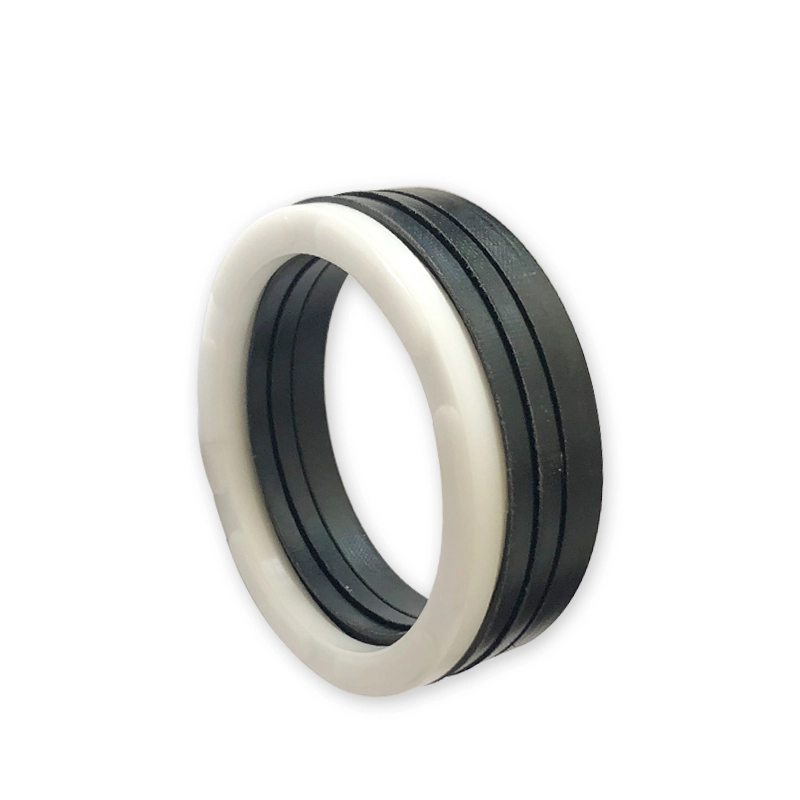

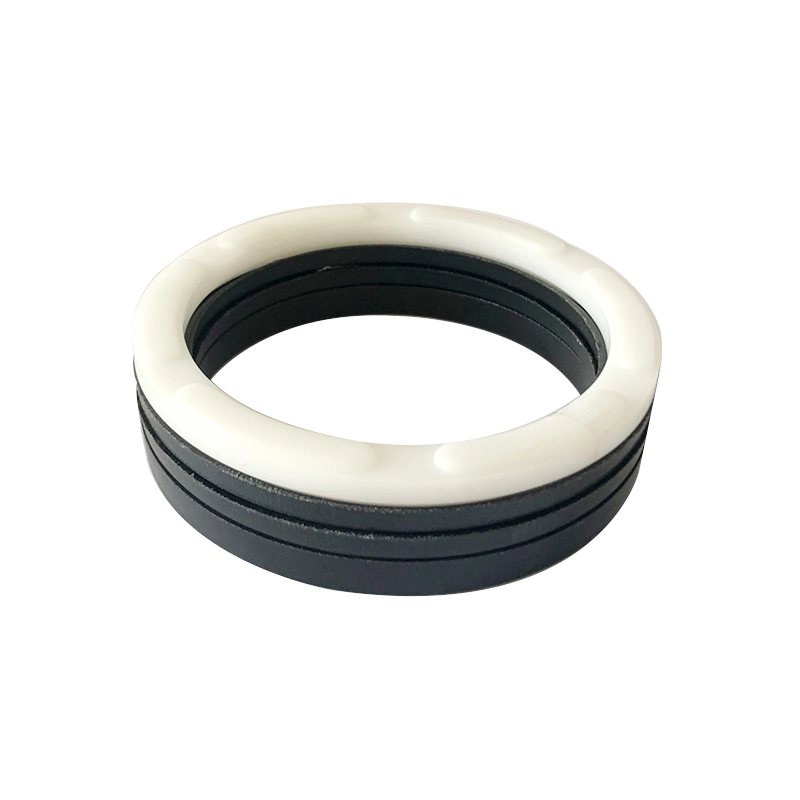

RCEK складається з набору герметичних кілець у формі V, кільця тиску та опорного кільця, і підходить для гідравлічного зворотно-поступального руху одностороннього герметизації тиску. Масло, сумісна з ущільнювальним матеріалом, повинна застосовуватися під час встановлення. Він не може бути встановлений в інтегральній (закритої) канавці. Він використовується для поршневих ущільнювачів у середніх та важких навантаженнях. Особливості:
1. Доступні різноманітні матеріали, які можна оптимально відрегулювати відповідно до різних цілей;
2. Він може бути використаний у суворих умовах праці і підходить майже для всіх засобів масової інформації та суворих умов;
3. Він має тривалий термін служби і може бути використаний для ущільнювачів без нафти (розумний вибір матеріалу);
4. Продуктивність герметизації може бути відрегульована, а осьовий розмір можна відрегулювати шляхом додавання або видалення V-подібних ущільнювальних кілець;
Він може ефективно працювати, навіть якщо якість ущільнення поверхні погана.

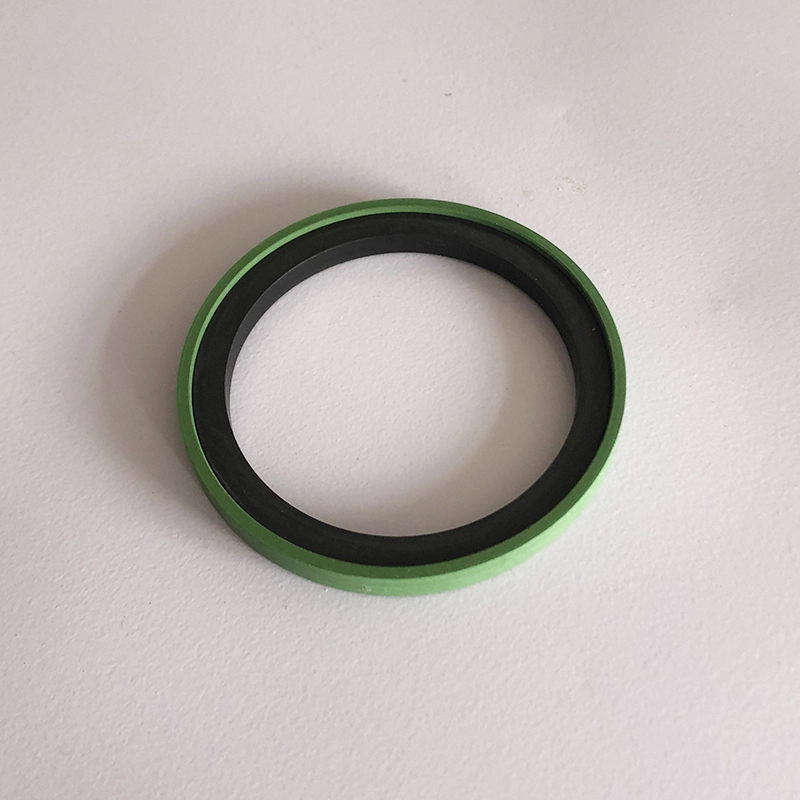

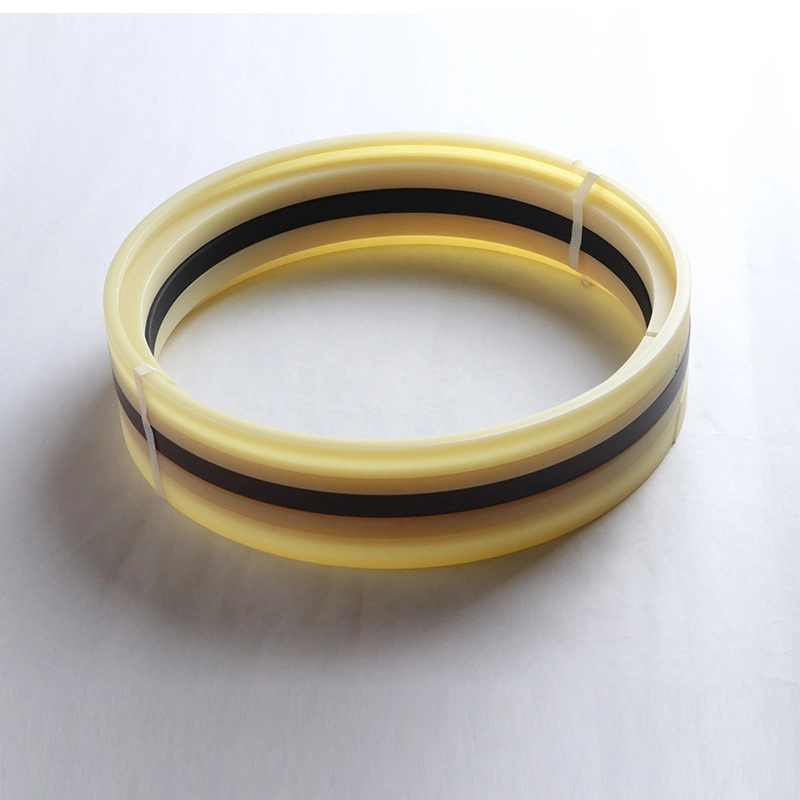

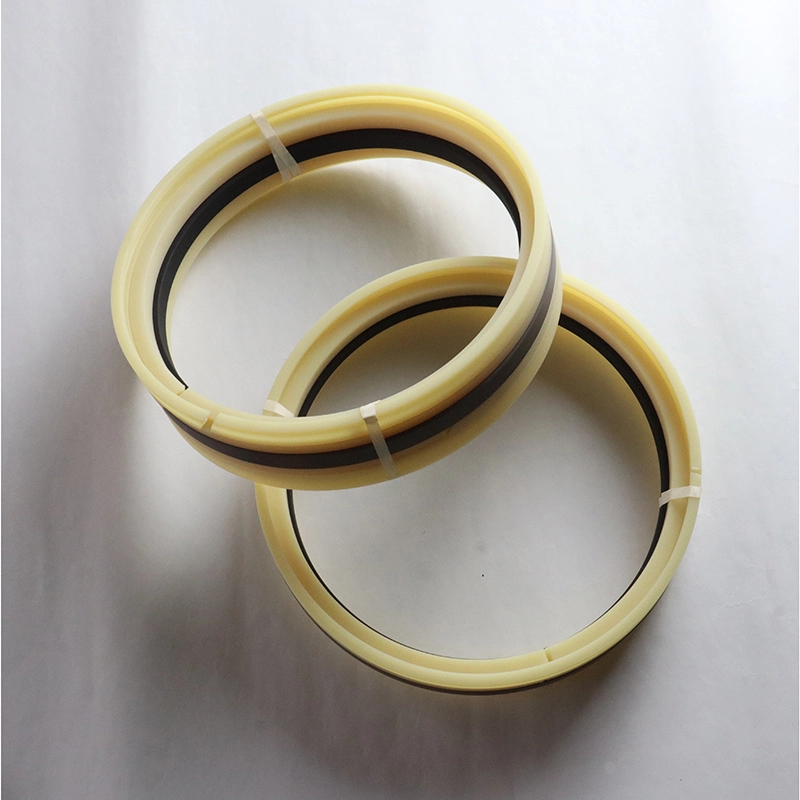

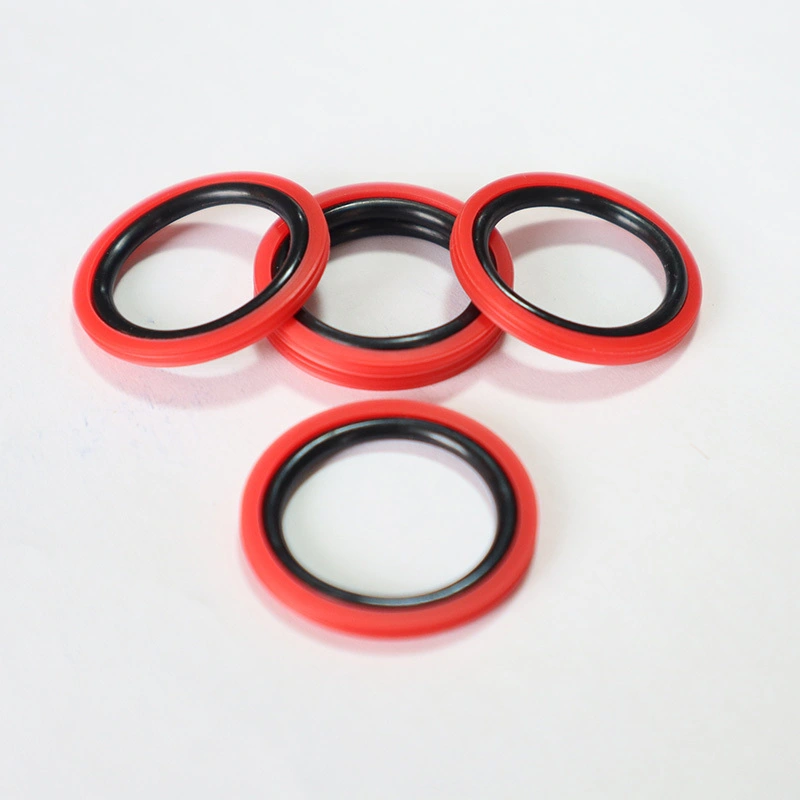

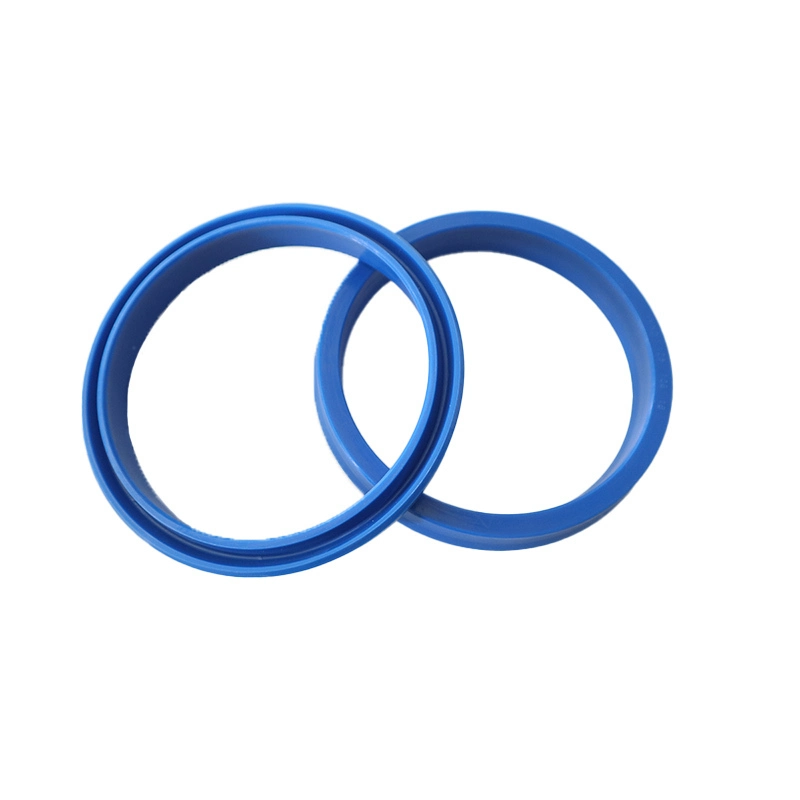

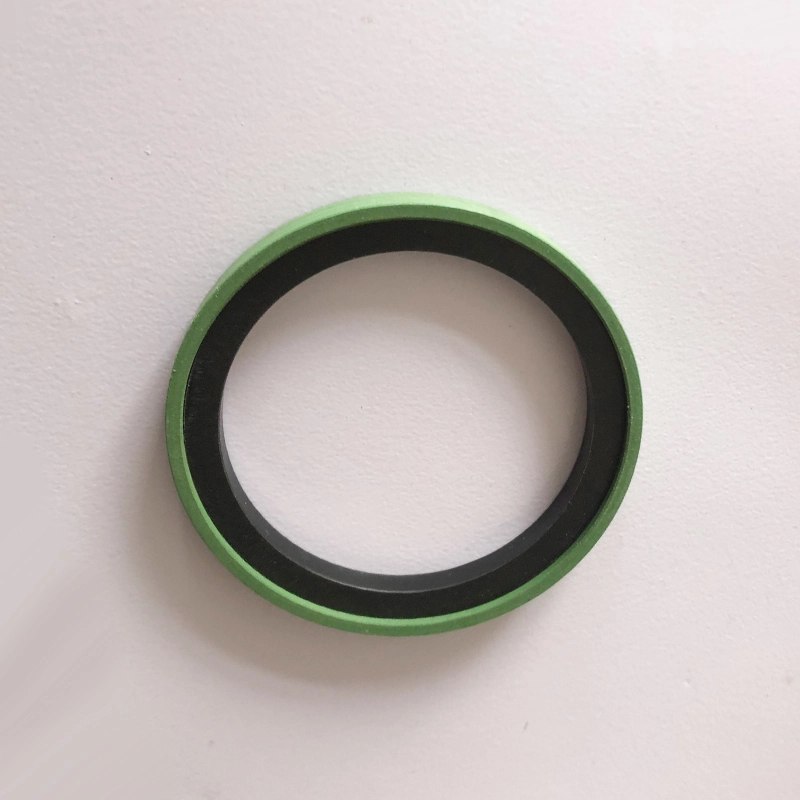

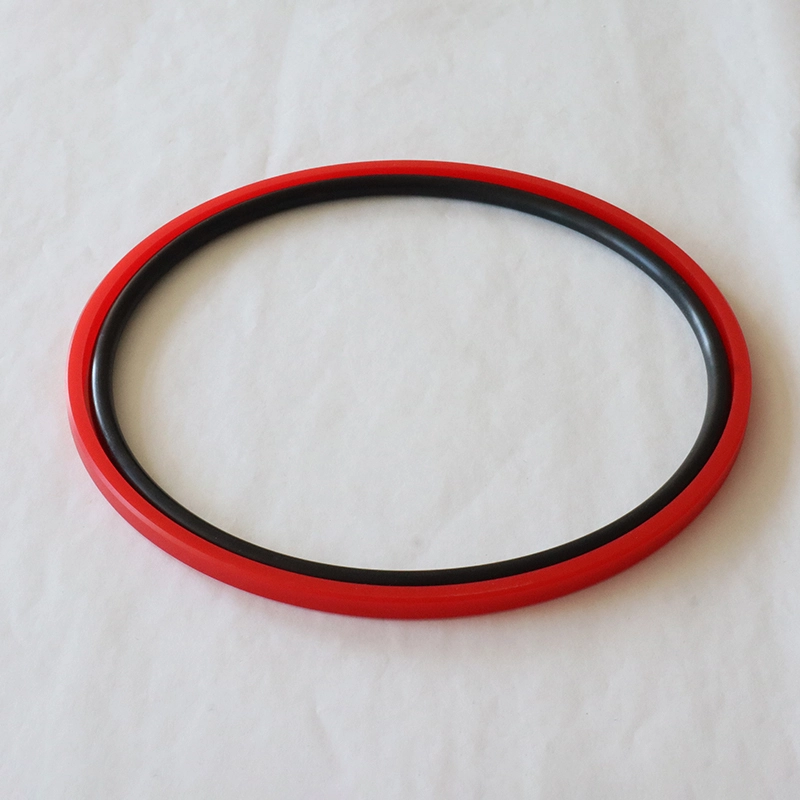

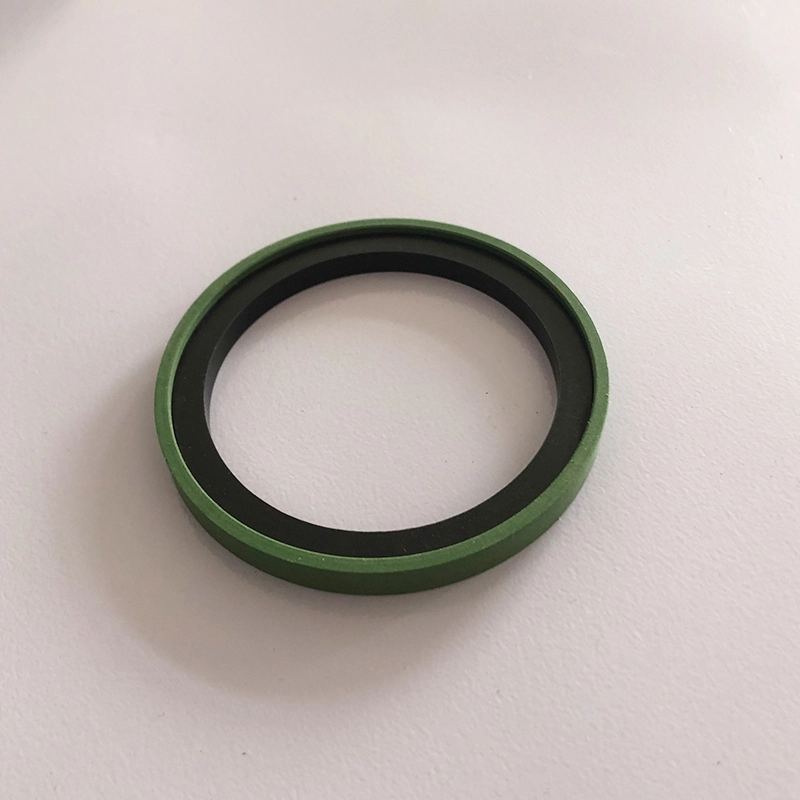

RCKR складається з герметичного кільця PU та прямокутного гумового кільця, що підходить для гідравлічного зворотно -поступального двонаправленого герметизації. Це додатковий продукт продуктів Glyd Ring, з кращою герметичністю та здатністю до тиску, ніж Glyd Ring, і його можна встановити без допомоги інструментів встановлення. Його особливості:
1. Хороші динамічні та статичні ущільнювальні показники;
2. Краща продуктивність ущільнення низького тиску, ніж кільце Glyd, і може бути встановлена без інструментів встановлення;
3. Низьке тертя, невеликий стартовий опір і гладкий рух;
4. Довге життя може використовуватися для ущільнення без нафти;
5. Можна використовувати для двонаправленого герметизації тиску;
Прямо встановлення відповідає стандарту ISO7425/1.

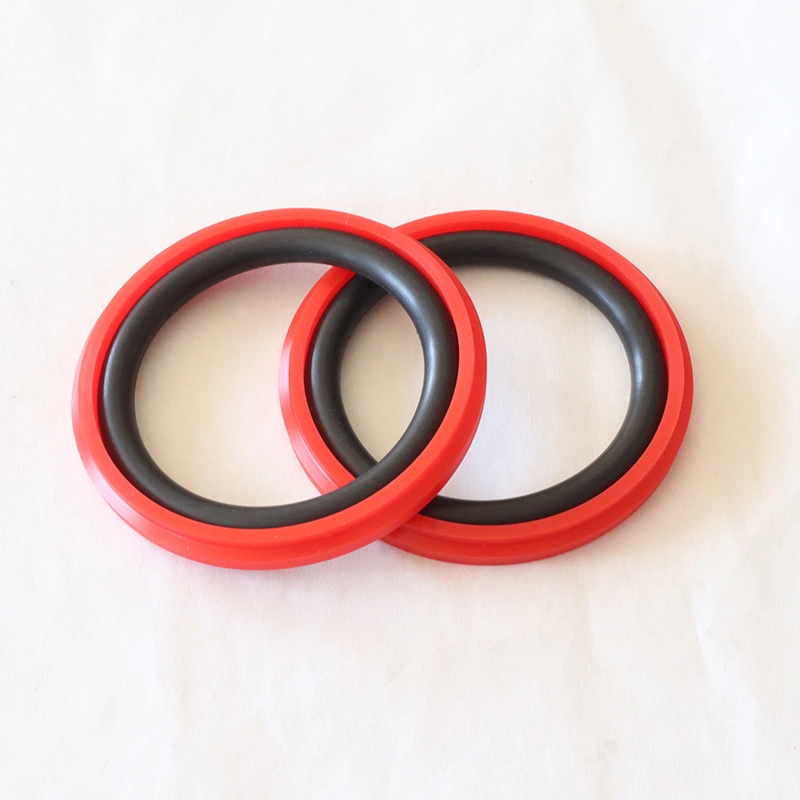

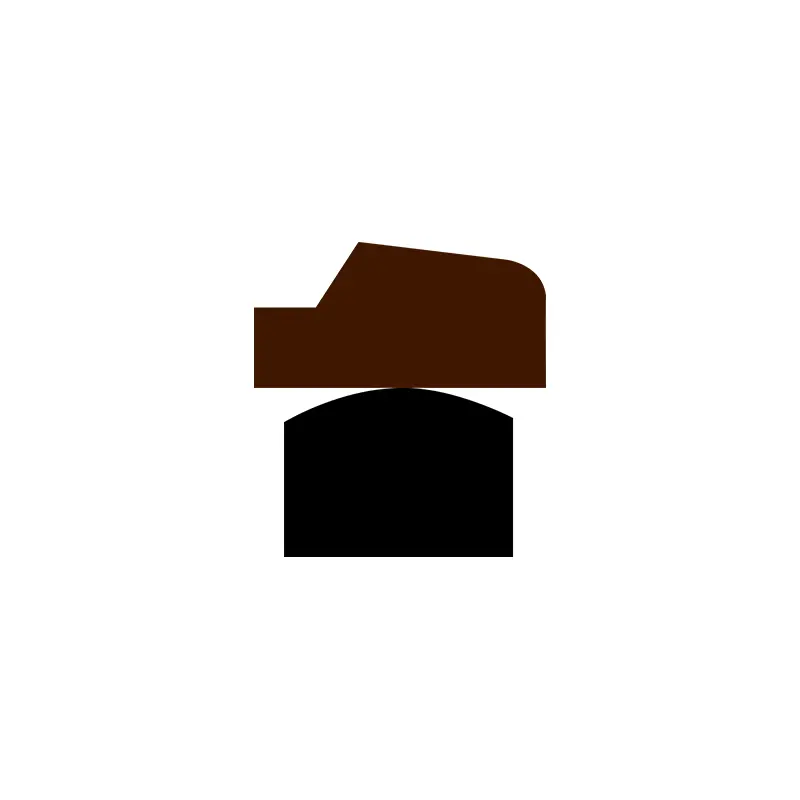

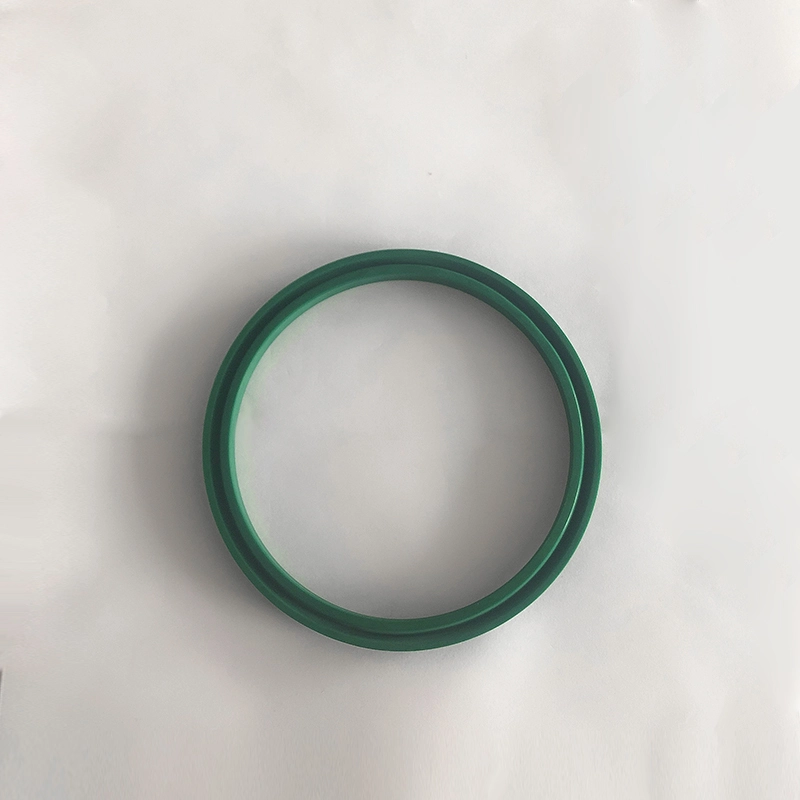

RPW складається з спеціально у формі герметичного кільця PU та гумового кільця у формі O, що підходить для гідравлічного зворотно-поступального руху двонаправленого герметизації тиску. О-кільце забезпечує радіальну силу і компенсує знос ущільнювального кільця. Зазвичай він використовується спільно з направляючим кільцем. Особливості:
1. Низьке тертя, невеликий стартовий опір, гладкий рух, без повзучості;
2. Дуже висока стабільність тиску при тиску та суворих умовах;
3. Хороші ущільнювальні показники як на високому, так і на низькому тиску;
Для встановлення не потрібні інструменти для встановлення.

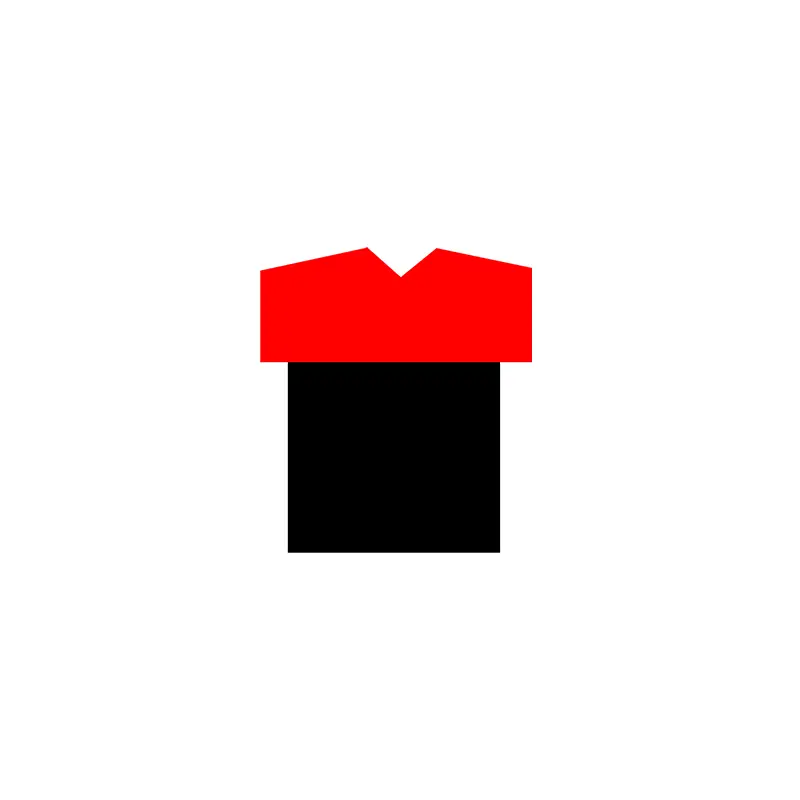

TDA і TDMA складаються з еластомеру з спеціальної форми гуми (або поліуретану) та модифікованого герметичного кільця ПТФЕ, і мають характеристики хорошого ущільнення, довгого життя, низького тертя, жодного повзучого тощо, підходять для одностороннього тиску поршнів. TDMA підходить для двостороннього герметичного тиску поршнів.

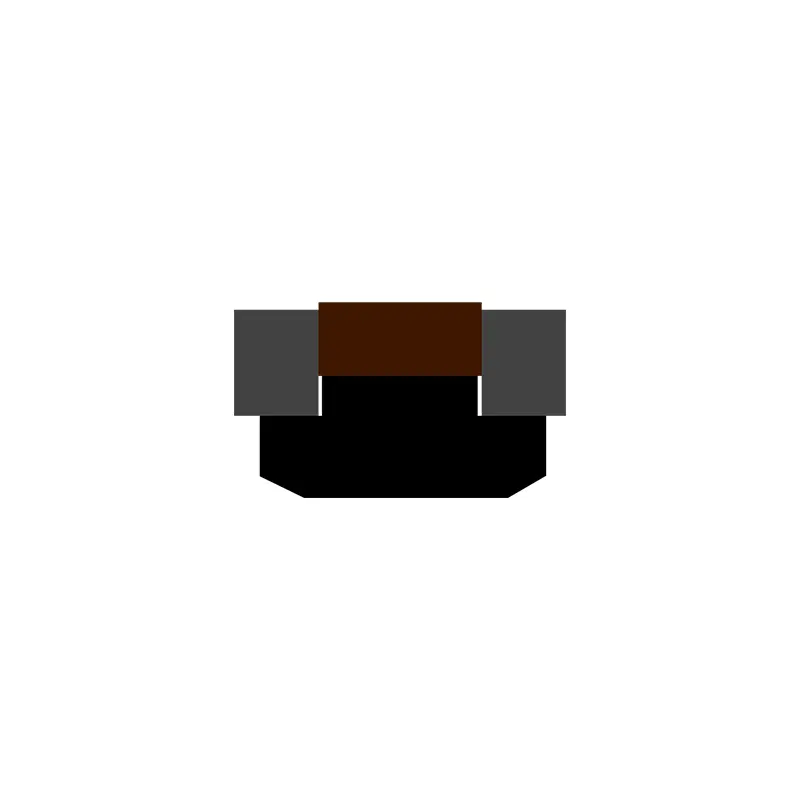

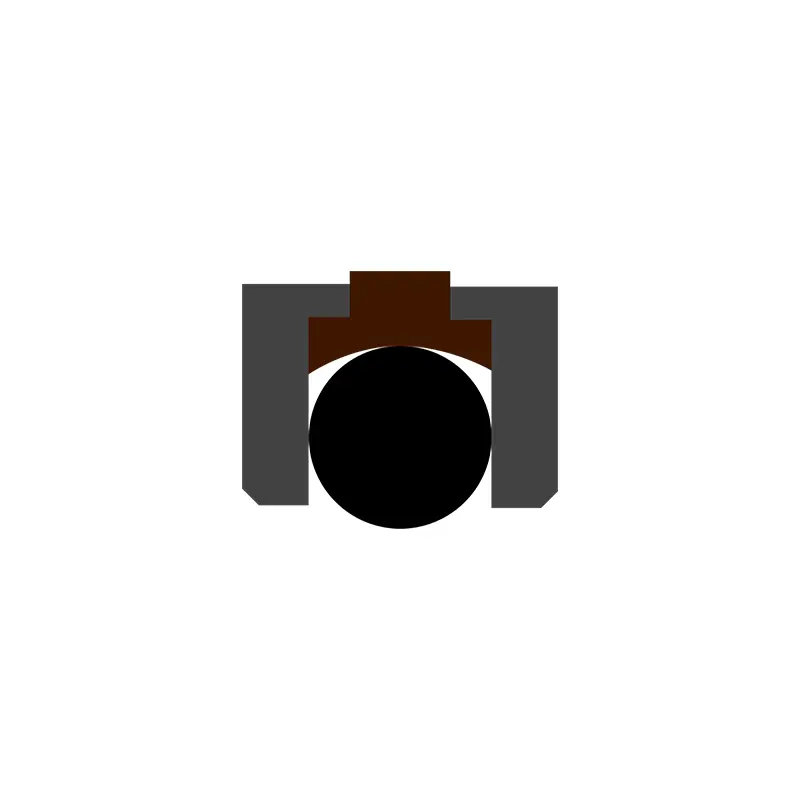

GGDA складається з наповненого PTFE ущільнювального кільця, двох пластичних кілець у формі L та з кільцевим кільцем еластичної сили, з хорошим ущільненням, довгим життям, низьким тертям, без повзучості та інших характеристик. Підходить для ущільнення двонаправленого тиску поршня.

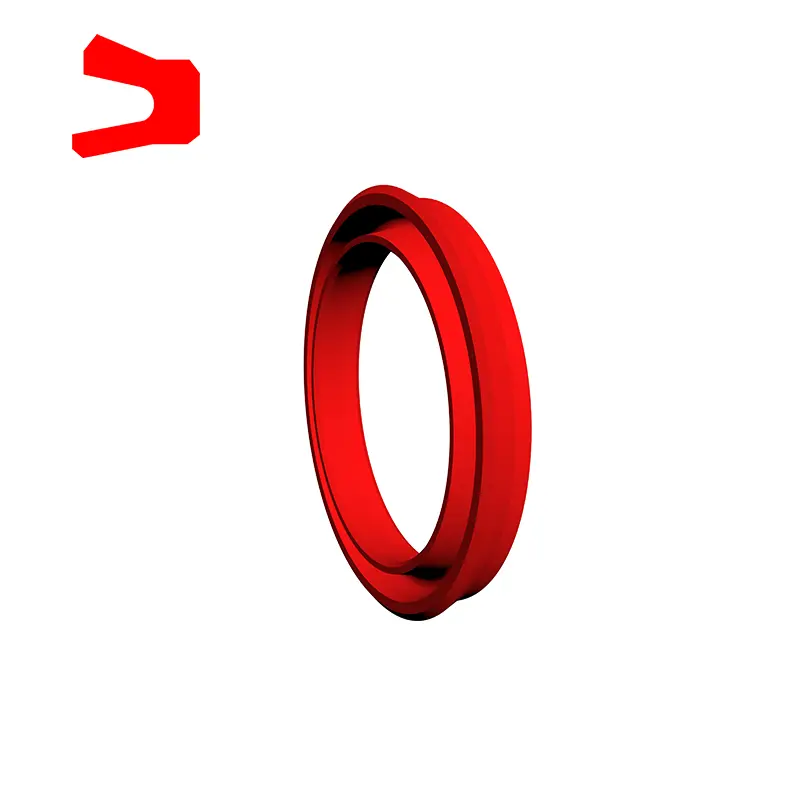

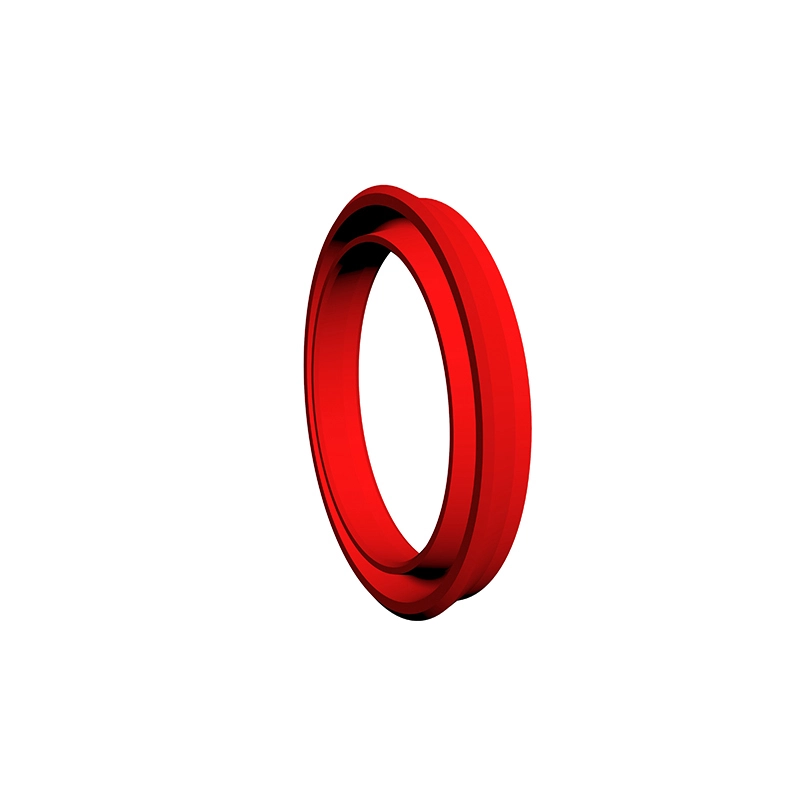

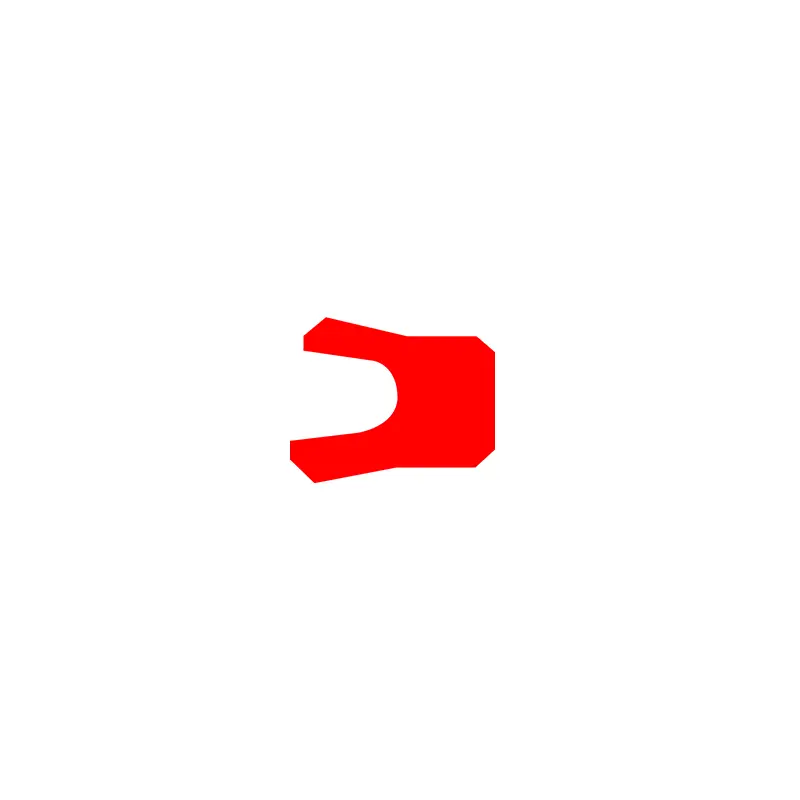

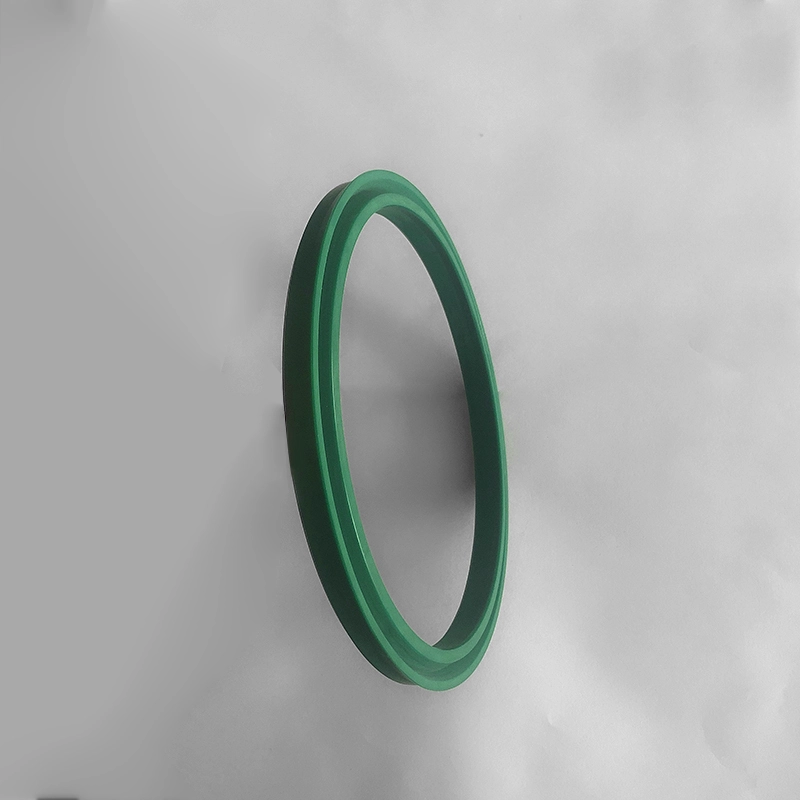

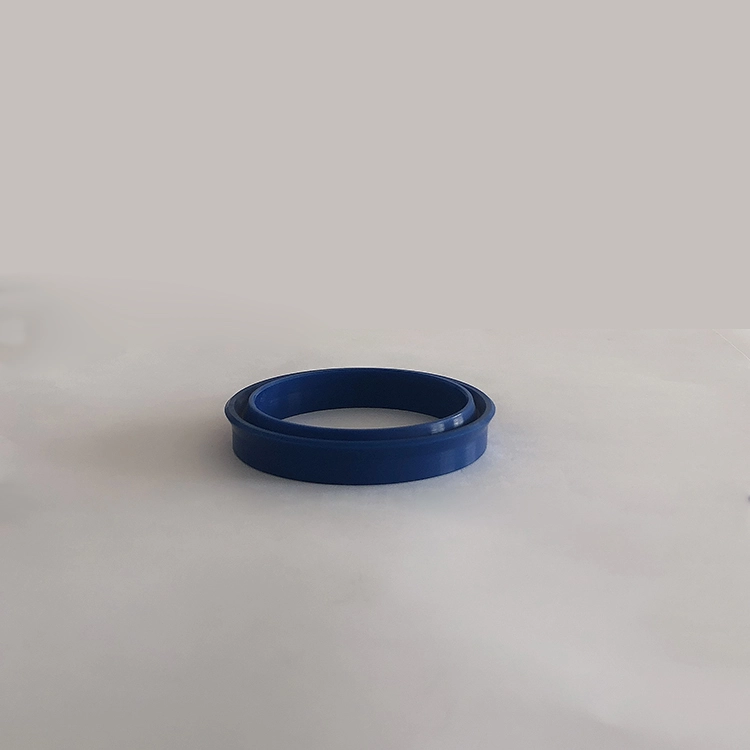

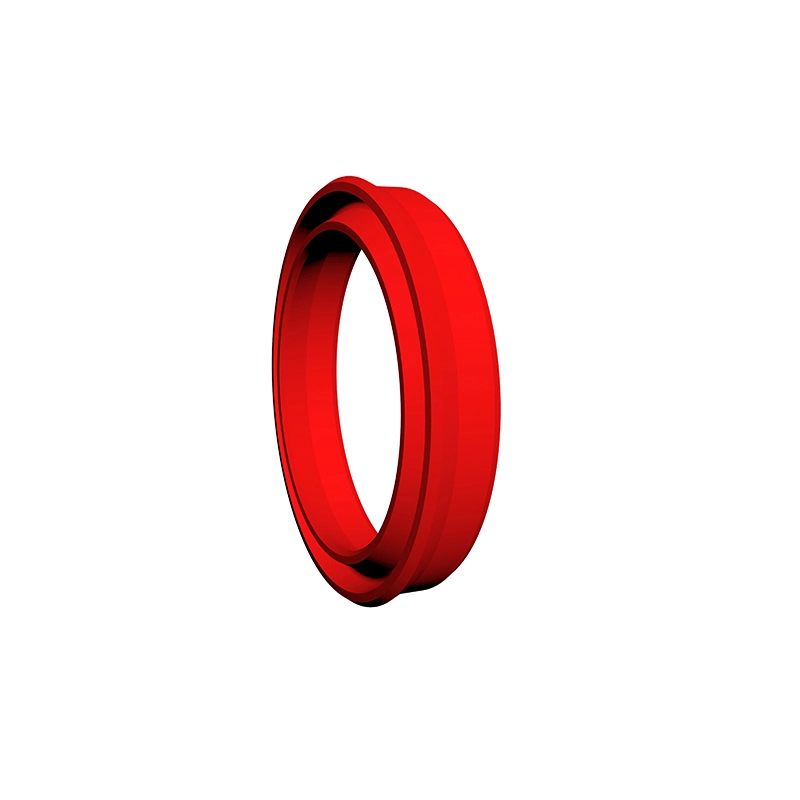

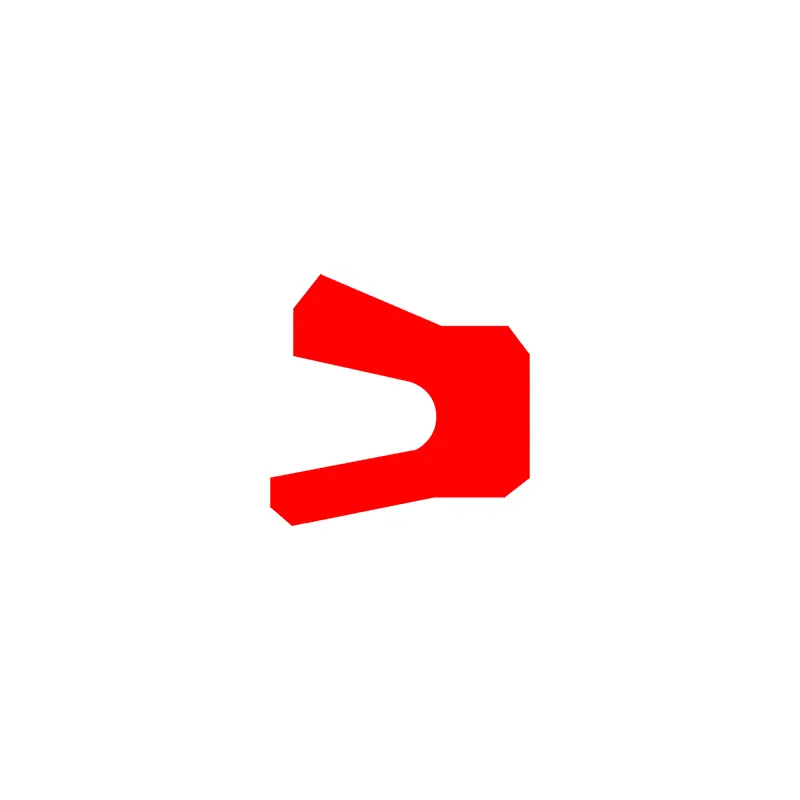

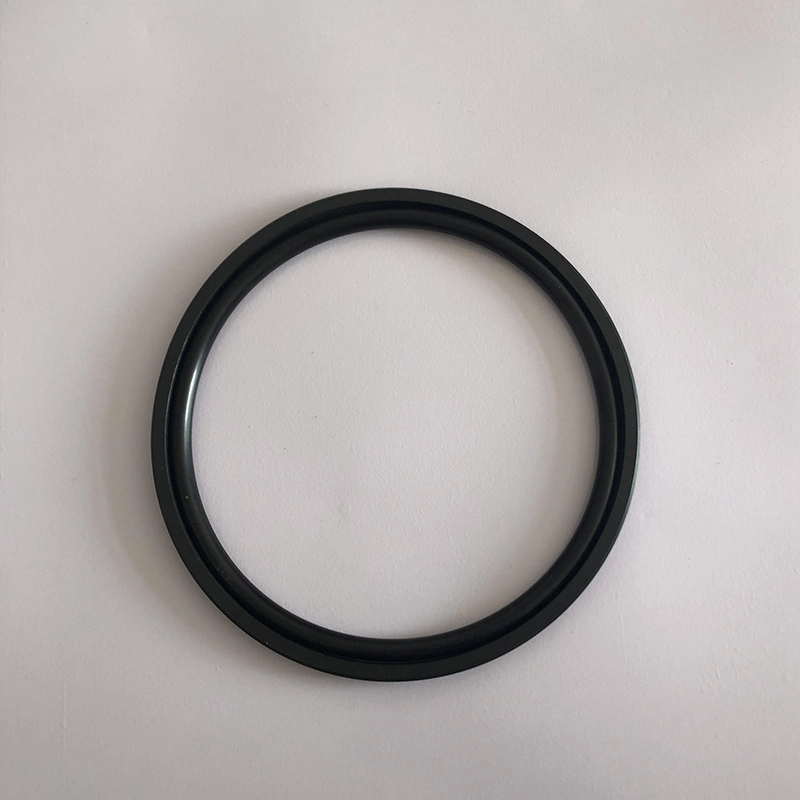

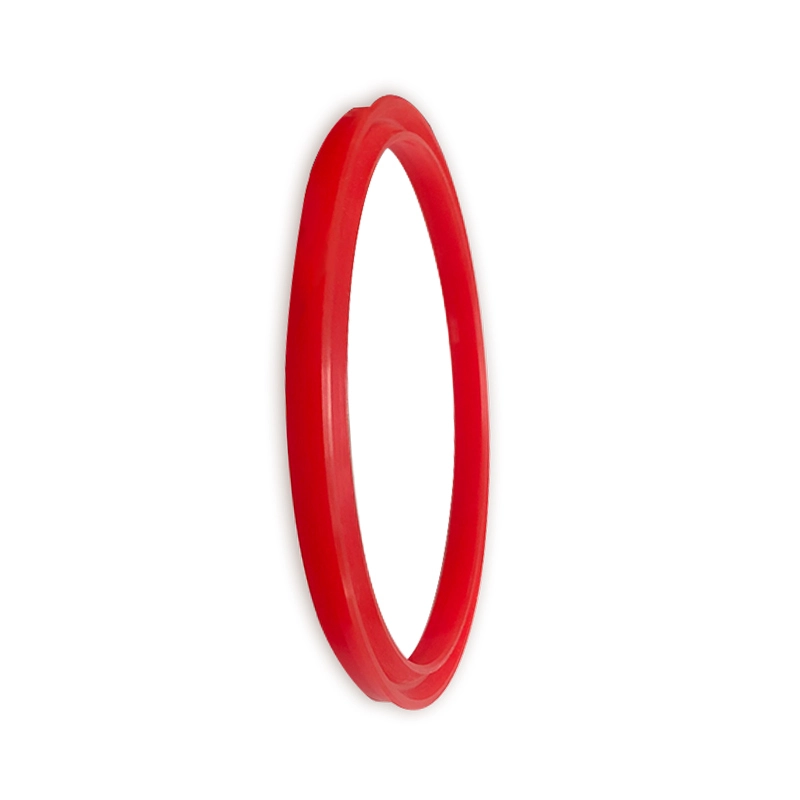

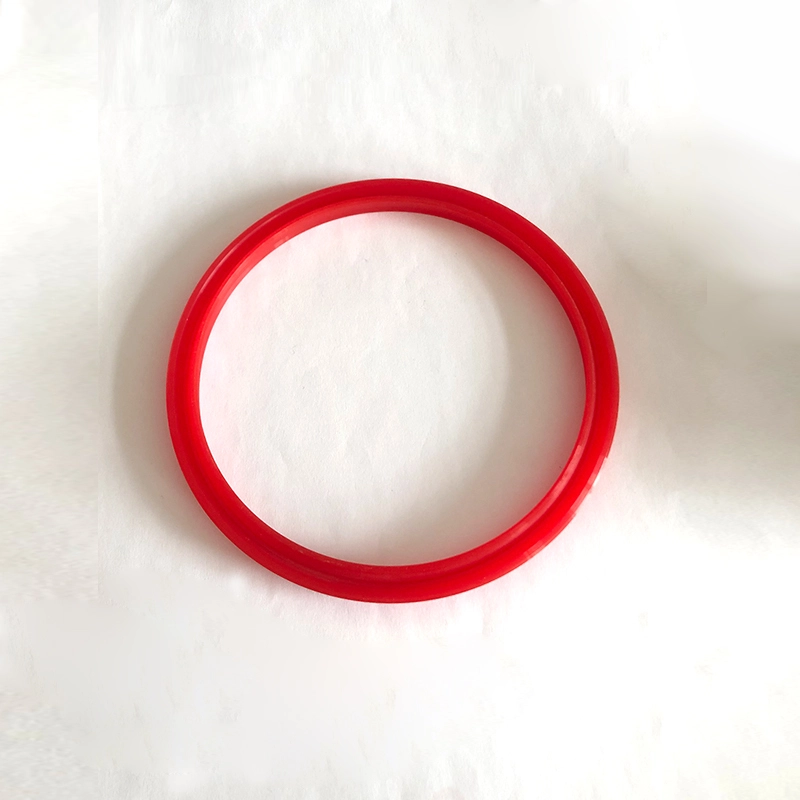

Кільце для герметизації RCUP-це асиметричне ущільнення, спеціально використовується на поршні, що підходить для гідравлічного зворотно-поступального руху в односторонній герметичній герметиці, з хорошими ущільнювальними показниками. Газ відповідає стандарту ISO5597. Кільце для герметизації типу YXD для валу-це асиметричне ущільнення, спеціально використовується на поршні, що підходить для гідравлічного зворотно-поступального руху в односторонній герметичній герметиці, з хорошими продуктивністю герметизації. При використанні менше 12 ~ 32mPA, на п'яті потрібно утримувати кільце. Газ відповідає стандарту JB/ZQ4265-97. Особливості:
1. Застосовується для світлих навантажень та середніх навантажень;
2. Хороша герметична продуктивність як для герметизації високого тиску, так і для низького тиску;
3. Доступні різноманітні матеріали з більш широким спектром медіа -стійкості;
4. Проста структура та проста установка та обслуговування.
Особливості та додатки продукту:
Вибір матеріалу:
RC61, RC62
1.
2. Матеріали з ущільнювальними кільцевими матеріалами: стандартний матеріал PTFE3, інші додаткові матеріали PTFE2, PTFE4, PU тощо.
Добре
1. Матеріал відповідного прямокутного кільця: r01 нітрилова гума
2. Матеріал герметичного кільця: композитний термопластичний матеріал.
RC63, RC64, SPG, RC66, AQ, AQF
1.
2. Матеріали з ущільнювальними кільцевими матеріалами: стандартний матеріал PTFE3, інші додаткові матеріали PTFE1, PTFE2, PTFE4.
KDAS, TPM
1. Відповідний гумовий матеріал: r01 нітрилова гума
2. Матеріал для утримання кільця: Nylon Pa/Polyoxymethlene Pom
3. Посібник Кільце: Nylon Pa/Polyoxymethlene Pom/polytetrafluorethlethlent ptfe
GDKK, RC67
1. Доступні матеріали Elastomer: r01 нітрилова гума (NBR), Fluororubber R02 (FKM) тощо.
2. Матеріал для герметизації: Стандартний матеріал PTFE3, інші додаткові матеріали PTFE2, PTFE4.
3. Матеріал для утримання кільця: POM/PA/PTFE, матеріал PTFE використовується, коли температура перевищує 100 градусів.
RCEK
1. Матеріал для прес -кільця: політетрафторетилен, нітрилова тканина, тканина фтороруб, нейлон, поліоксимелен
2. Матеріал V-Ring: політетрафторетилен, нітрилова гума, нітрильна тканина, фтороруб, фторорубна тканина
3. Підтримуючий кільцевий матеріал: нітрильна тканина, фторорубна тканина, нейлон, поліоксиметилен, політетрафторетилен
RCKR, RPW
1. Відповідність прямокутного кільця -матеріалу: нітрилова гума Ro1 (NBR)
2. Матеріал з ущільнювальною кільцем: ПУ

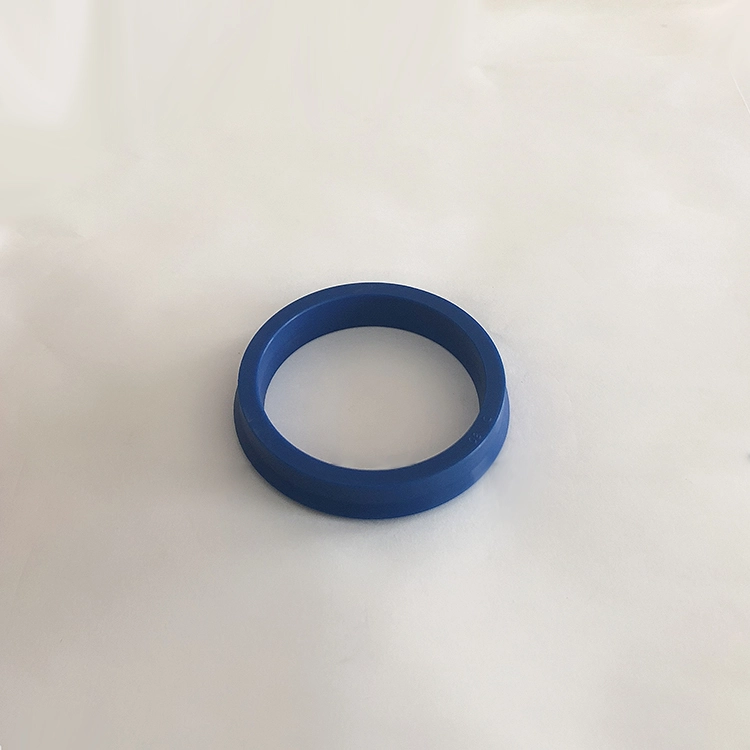

Yxd
Необов’язкова нітрилова гума (R01), фтороруб (R02), поліуретан (PU) тощо.
Приклад замовлення:
Модель замовлення RC61-40x29x4.2-PTFE3-R01ORDERYing Модель RC61-B-40x29x4.2-PTFE3-R02
RC61-Glyd Ring RC61-B ущільнювач DXDX L-Матеріальний код
RC62-80x60x10-PTFE3-R01 RC62-Модель DXDXL PTFE3, R01 Матеріальний код матеріалу
Модель замовлення OK-80x59x8 Діаметр циліндра X Діаметр канавки X Ширина канавка
Модель замовлення RC63-80-PTFE3-R01 або SPGC-80-PTFE3-R01
RC63/SPGC-Модель 80-циліндровий діаметр D PTFE3-PTFE Матеріальний код R01-O Кільцевий код матеріалу
Модель замовлення KDAS-80x60x22.4 Діаметр циліндра x Діаметр x Газира (L)
Модель замовлення TPM-80x60x22.4 Діаметр циліндра x Діаметр x Газира x Ширина (l)
Приклад замовлення: GDKK-80*62*43*22.5-R01
Модель замовлення RC64-80-PTFE3-R01
RC64-Модель 80-циліндровий діаметр D PTFE3-PTFE Матеріальний код R01-O Кільцевий код матеріалу
Приклад замовлення: SPG-D*D*L-PTFE3-R01 (Зовнішній діаметр*Внутрішній діаметр*Ширина канавка) PTFE3, R01-Матеріальний код
RC66

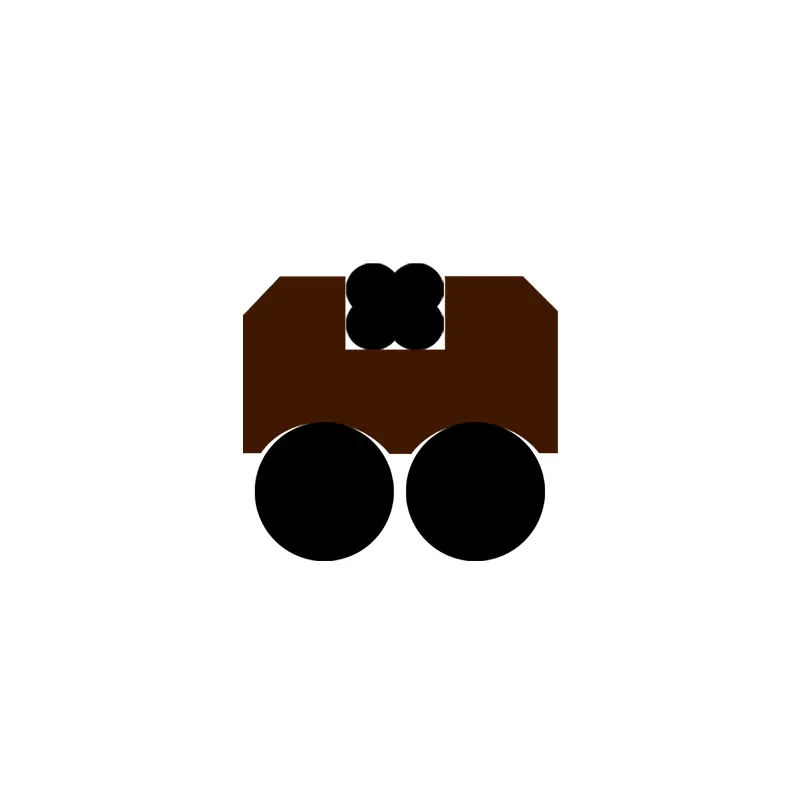

Модель замовлення RC67-100X85X12.5-PTFE3-R01 або SPGW-100X85X12.5-PTFE3 -R01
Модель циліндра Діаметр X канавка Діаметр нижнього діаметра X Ширина PTFE3-модифікований PTFE Матеріал код R01 Elastomer Material Code
RCEK
| модель | Матеріали | Застосовується діапазон | Ущільнювач |
| RCEK-A | V-Рінг: тканина NBR, кільце під тиском, підтримуюче кільце: тканина NBR/PA/POM/PTFE | Нормальна температура, високий тиск | Добрий |
| RCEK-B | V-Рінг: тканина FKM, кільце тиску, підтримуюче кільце: тканина FKM/PTFE | Висока температура, високий тиск | Добрий |
| RCEK-C | V-Ring: NBR, Кільце під тиском, Опорне кільце: NBR Тканина/PA/POM/PTFE | Нормальна температура, середній і низький тиск | Відмінний |
| RCEK-D | V-Рінг: FKM, кільце тиску, підтримуюче кільце: тканина FKM/PTFE | Висока температура, середній і низький тиск | Відмінний |
| Rcek-e | V-Ring: комбінація тканин NBR та NBR, кільце під тиском, Підтримка кільця: NBR Тканина/PA/POM/PTFE | Нормальна температура, середній і високий тиск | Відмінний |
| Rcek-f | V-Ring: FKM та FKM Комбінація тканини, кільце під тиском, підтримуюче кільце: FKM Тканина/PTFE | Висока температура, середній та високий тиск | Справедливий |
| RCEK-G | V-Рінг, Кільце під тиском, Опорне кільце: PTFE1/PTFE2/PTFE3/PTFE4 | Висока температура та корозійна середовище високого тиску | Відмінний |
| Rcek-h | V-Рінг: PU, кільце тиску, кільце для опорного обслуговування: PU/PA/POM/PTFE | Нормальна температура, середній і високий тиск | Ущільнювач |
| Модель замовлення RCEK-A-120 × 95x25.3 Модель-циліндровий діаметр X канавка Діаметр дна x Ширина канавка | |||
AQ
AQF
RCKR
RPW
TDA
Довжина камери
| Діапазон діаметрів циліндрів | Довжина камери E≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
TDMA
GGDA
Rcup
Приклад замовлення: Модель замовлення RCUP D63 × 48 × 10 Діаметр циліндра × Діаметр канавки × Висота ущільнення
Yxd
Модель замовлення YXD63 × 51 × 14-R01 Діаметр циліндра × Діаметр канавки × Матеріальний код висоти ущільнювач

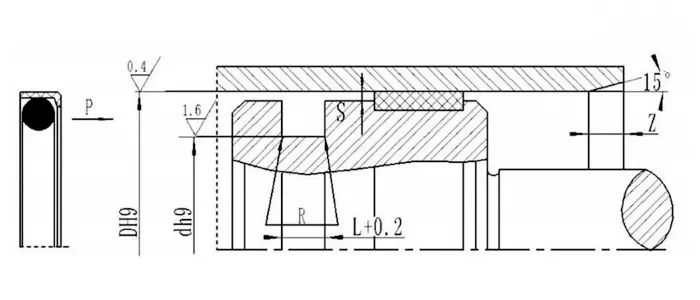

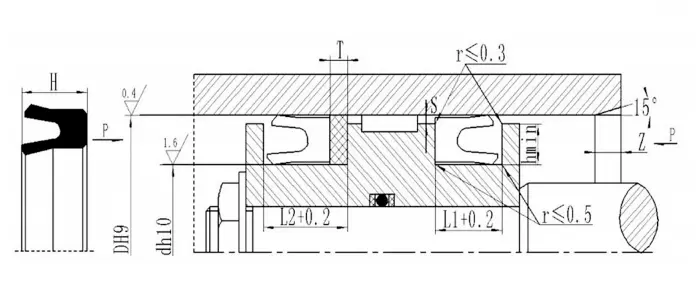

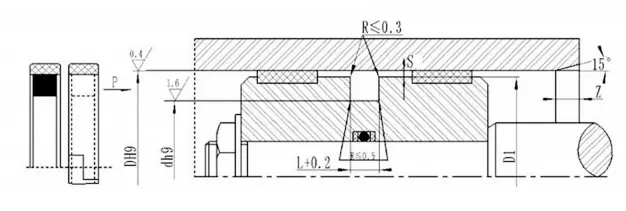

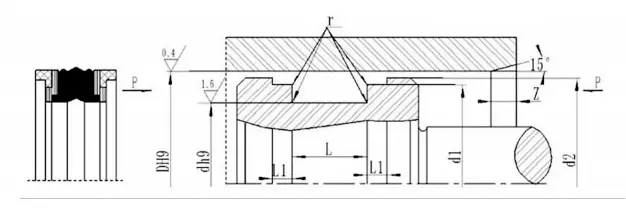

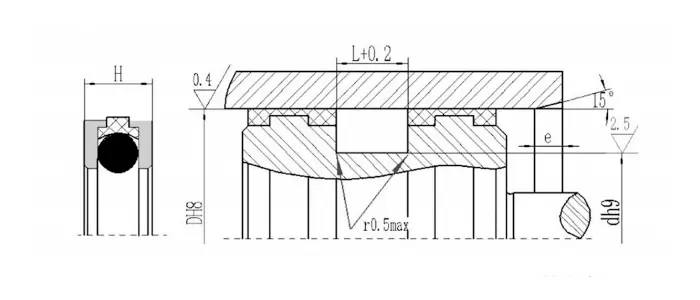

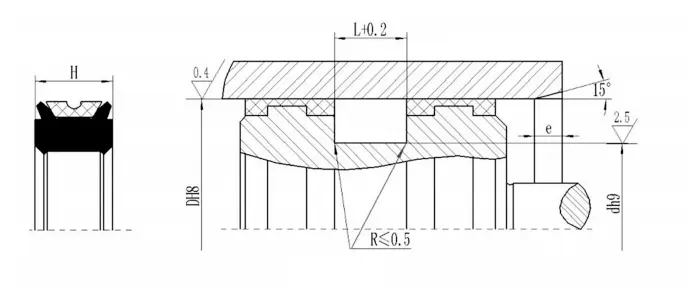

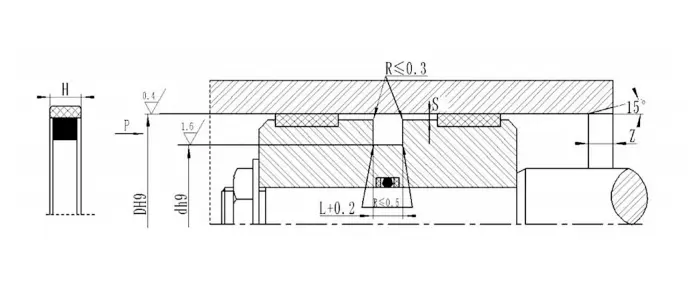

Технічні умови:

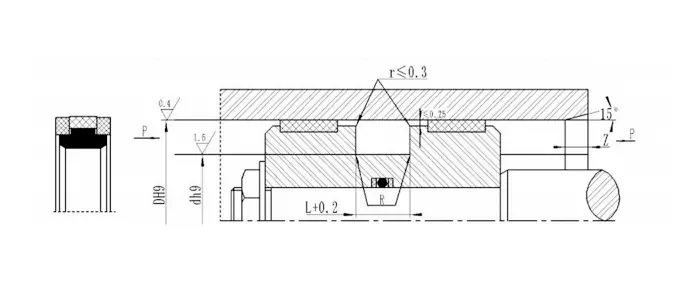

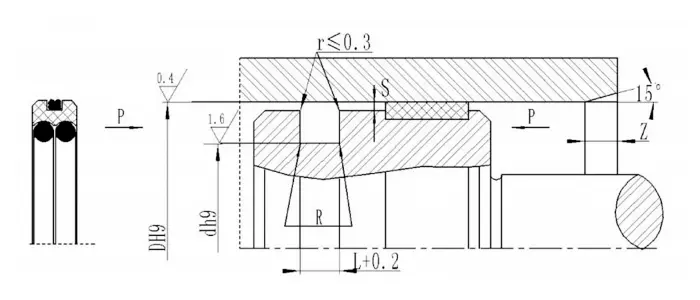

RC61| Діапазон діафрагми D H9 |
Діаметр канавки D H9 |
Ширина канавка L+0.2 |
Радіальний зазор Smax | Округлі кути Rmax |
Фаска Zхв |
Діаметр дротяного кільця | |||
| Стандартний тип | Світлове навантаження | Важке навантаження | 0 ~ 20mpa | 20 ~ 40mpa | |||||
| 8 ~ 14,9 | 15 ~ 39,9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39,9 | 40 ~ 79,9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79,9 | 80 ~ 132,9 | 15 ~ 39,9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132,9 | 133 ~ 329,9 | 40 ~ 79,9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329,9 | 330-669.9 | 80 ~ 132,9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669,9 | 670 ~ 999,9 | 133 ~ 329,9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999,9 | - | 330 ~ 669,9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Примітка: 1. Для діаметра отвору ≤30 мм рекомендується використовувати відкриту канавку. | |||||||||
| 2. Для тиску> 40mpa область кореня ущільнювача використовує S Max H8/F8 FIT TOLONTER | |||||||||

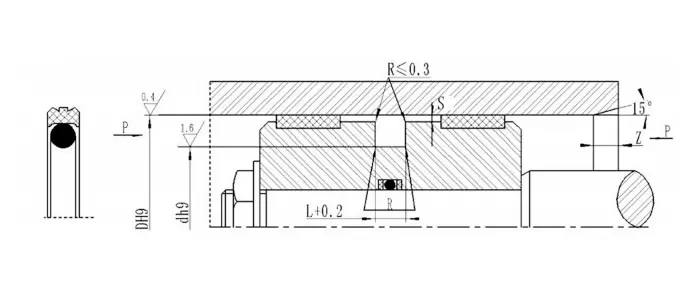

| Діапазон діафрагми D H9 |
Діаметр канавки D H9 |
Ширина канавка L+0.2 |
Радіальний зазор Smax | Округлі кути Rmax |
Фаска Zхв |
|
| 0-20mpa | 20 ~ 40mpa | |||||
| 20 ~ 49,9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59,9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149,9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244,9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519,9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769,9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| Примітка: 1. Для діаметра отвору ≤ 30 мм рекомендується використовувати відкриту канавку. | ||||||
| 2. Для тиску> 40mpa область кореня ущільнювача використовує толерантність S Max H8/F8. | ||||||
| модель | DH9 | DH9 | L+0.2 | D1 | модель | DH9 | DH9 | L+0.2 | D1 | модель | DH9 | DH9 | L+0.2 | D1 |
| ОК-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| ОК-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | ОК-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | ОК-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | ОК-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| ОК-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | ОК-100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | ОК-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| ОК-50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | ОК-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | ОК-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| ОК-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | ОК-1110*89*8.0 | 110 | 89 | 8.0 | 108.8 | OK-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | ОК-1110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | ОК-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | ОК-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | ОК-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | ОК-120*99*8.0 | 120 | 99 | 8.0 | 118.3 | ОК-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | ОК-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | OK-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | ОК-125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | ОК-280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | ОК-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | ОК-130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | ОК-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| ОК-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | ОК-135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | ОК-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | ОК-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | ОК-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|
| Діапазон діафрагми D H9 |
Діаметр канавки D H9 | Ширина канавка L+0.2 |
Радіальний зазор SМаx |
Круглі кути Rmax |
Фаска Zхв |
Діаметр дротяного кільця dO |
|

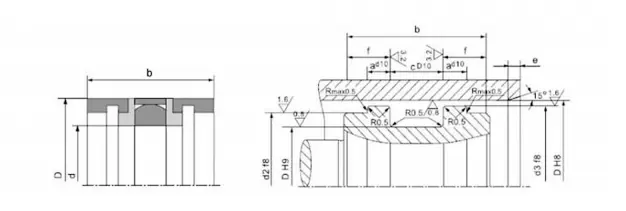

| Гідравлічний | Пневматичне та гідравлічне низьке тертя | ||||||
| 6 ~ 13 | D-3 | D-3,5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
| модель | розмір | модель | розмір | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |
| Номер товару | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |

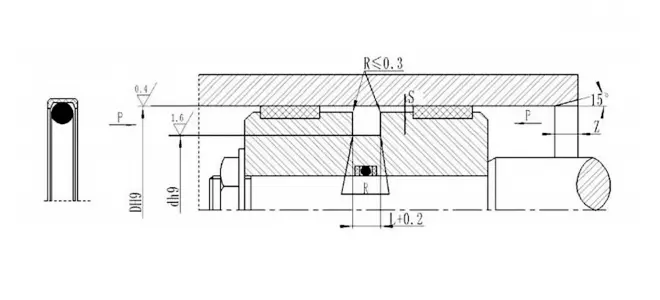

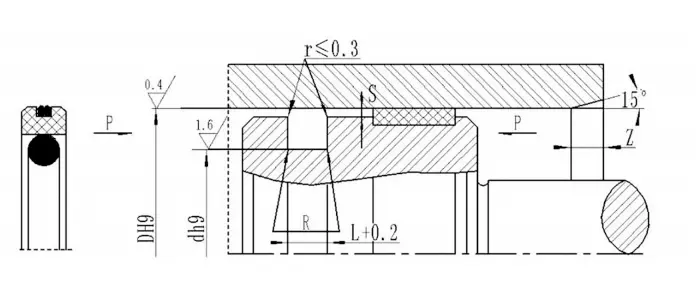

| Діапазон діафрагми D H9 |
Діаметр канавки DH9 |
Ширина канавка L+0.2 |
Округлі кути Rmax |
Радіальний зазор Розхитувати |
Фаска Zхв |
Діаметр дротяного кільця dO |
| 14 ~ 22,9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49,9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119,9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| Примітка: Для діаметра циліндра ≤30 мм рекомендується відкритим канавкою. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| Приклад замовлення: RC66-D*D*L-PTFE3-R01 (Зовнішній діаметр*Внутрішній діаметр*Ширина канавка) PTFE3, R01- Код матеріалу | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| Примітка. Розміри не вказані в цій таблиці, будь ласка, зв'яжіться з нами. | ||||||||||||||||||
| DH9 | D H9 | L+0.2 | Z | R |
|
DH9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| Технічні характеристики та розміри | ||||||||||
| Діаметр циліндра | Нижній діаметр | Базовий діаметр | Ширина | Керівництво хв. |
|
Діаметр циліндра | Нижній діаметр | Базовий діаметр | Ширина | Керівництво хв. |
| DH9 | D H9 | D 1 | L | Z | DH9 | D H9 | D 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| Приклад замовлення AQ0800 80 × 64,5 × 6,3 (D × D × L) PTFE3-R01 PTFE3 R01-Матеріальний код код | ||||||||||||||||
| Номер товару | D | d | L+0.2 | RМаx |
|
Номер товару | D | d | L+0.2 | RМаx |
|
Номер товару | D | d | L+0.2 | RМаx |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| Приклад замовлення AQF0800 80 × 67 × 8,3 (D × D × L) PTFE3-R01 Код матеріалу | ||||||||||||||||
| Номер товару |
D H9 |
d H9 |
L+0.2 | RМаx |
|
Номер товару |
D H9 |
d H9 |
L+0.2 | RМаx |
|
Номер товару |
D H9 |
d H9 |
L+0.2 | RМаx |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| Діапазон діафрагми D H9 |
Діаметр канавки D H9 |
Ширина канавка L+0.2 |
Радіальний зазор Smax | Округлі кути Rmax |
Фаска Z |
Діаметр дротяного кільця | |||
| Стандартний тип RPW |
Світлове навантаження RPW-Q |
Важке навантаження RPW-Z |
0 ~ 20mpa | 20-40mpa | |||||
| 8 ~ 14,9 | 15 ~ 39,9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39,9 | 40 ~ 79,9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79,9 | 80 ~ 132,9 | 15 ~ 39,9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132,9 | 133 ~ 329,9 | 40 ~ 79,9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329,9 | 330 ~ 669,9 | 80 ~ 132,9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999,9 | 133 ~ 329,9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999,9 | - | 330 ~ 669,9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Примітка: 1. Для діаметра отвору ≤ 30 мм рекомендується використовувати відкриту канавку. | |||||||||
| 2. Для тиску> 40 мпА область кореня ущільнювача використовує толерантність H8/F8. | |||||||||
|
|
|||||||||||||
| Номер замовлення | DH8 | DH9 | L+0,2 |
|
Номер замовлення | DH8 | DH9 | L+0,2 |
|
Номер замовлення | DH8 | DH9 | L+0,2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| ПРИМІТКА. Якщо необхідні специфікації не в цій таблиці, будь ласка, зв'яжіться з нами. | |||||||||||||

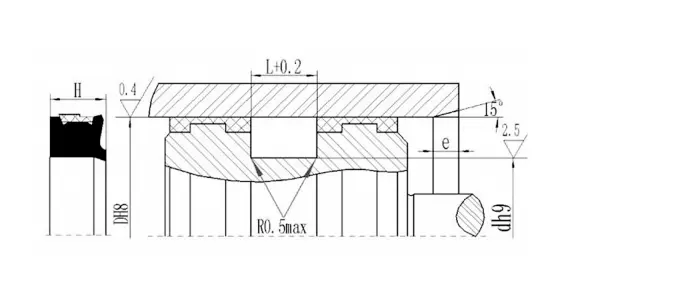

| Розміри встановлення |
|
|
|
|
|
|
|
|
|
|
|
Довжина камери | |||||
| Діаметр циліндра | Діаметр дна канавка | Ширина слота L+0,2 | Висота ущільнення H |
|
|
Діапазон діаметрів циліндрів | Довжина камери e≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| Номер замовлення | DH8 | DH9 | L+0.2 |
|
Номер замовлення | DH8 | DH9 | L+0.2 |
|
Номер замовлення | DH8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| Примітка. Необхідні специфікації не в цій таблиці, але також можуть бути вироблені. Будь ласка, зв'яжіться з нами. | |||||||||||||||||

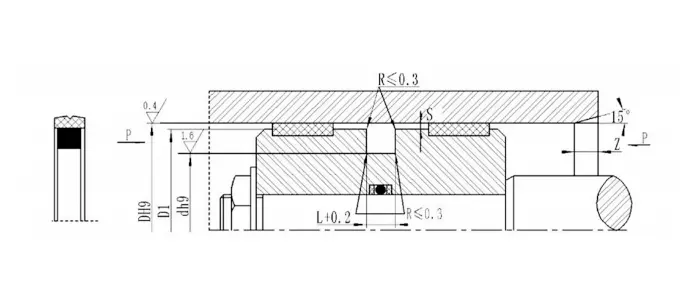

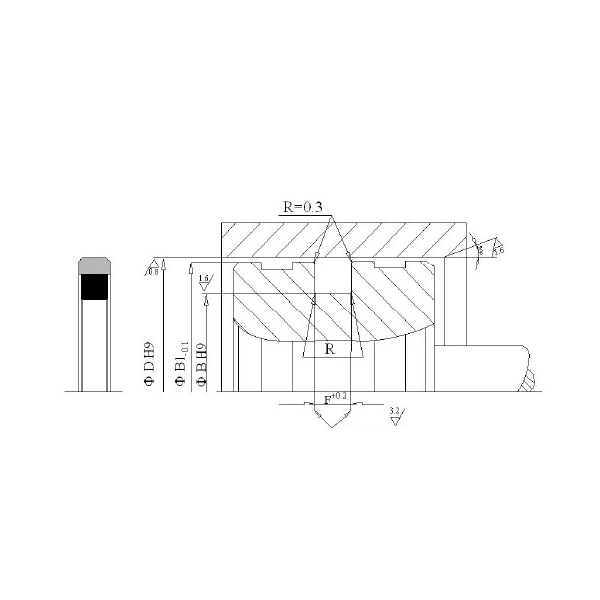

| Розміри встановлення |
|
|
|
|
|
|
Довжина камери | |||||||
|
|
|
|
|
Діапазон діаметрів циліндрів | Довжина камери e≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| Діаметр циліндра DH8 | Діаметр нижнього канавки DH9 | Ширина слота Л+0.2 | Висота ущільнення H |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| Номер замовлення | D H8 | D H9 | L+0.2 |
|
Номер замовлення | D H8 | D H9 | L+0.2 |
|
Номер замовлення | D H8 | D H9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| Примітка. Необхідні специфікації не в цій таблиці, але також можуть бути вироблені. Будь ласка, зв'яжіться з нами. Максимальний доступний продукт - 1600 мм. | ||||||||||||||
| Екструзований розрив |
|
|
|
|
|
|
|
|
|
|
|
||
| Тиск MPA | Екструзійна розрив Smax |
|
|
|
|||||||||
| Діаметр циліндра d ≤60мм | Діаметр циліндра D> 60 мм |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||

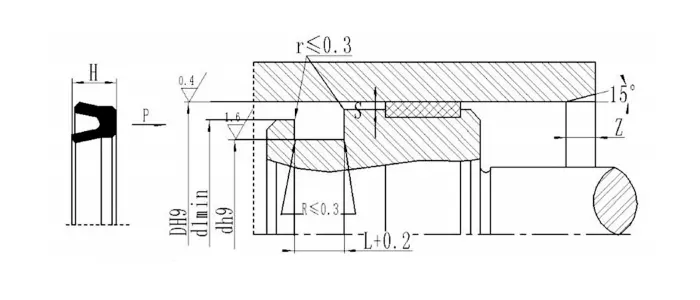

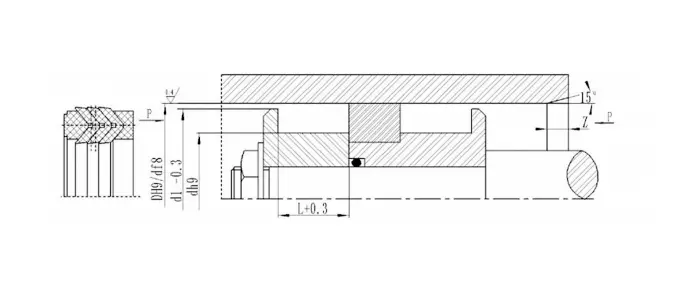

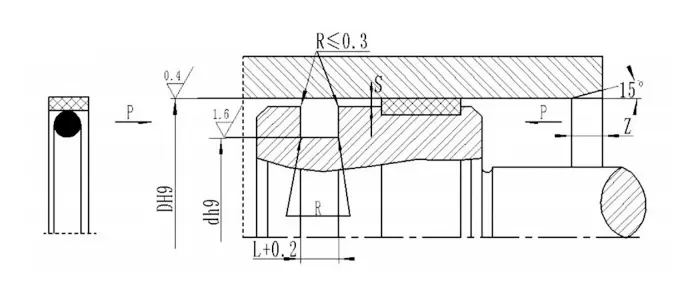

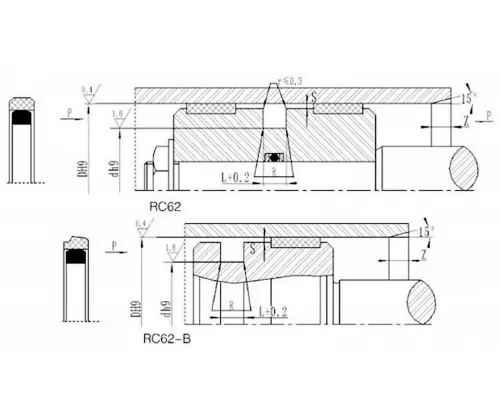

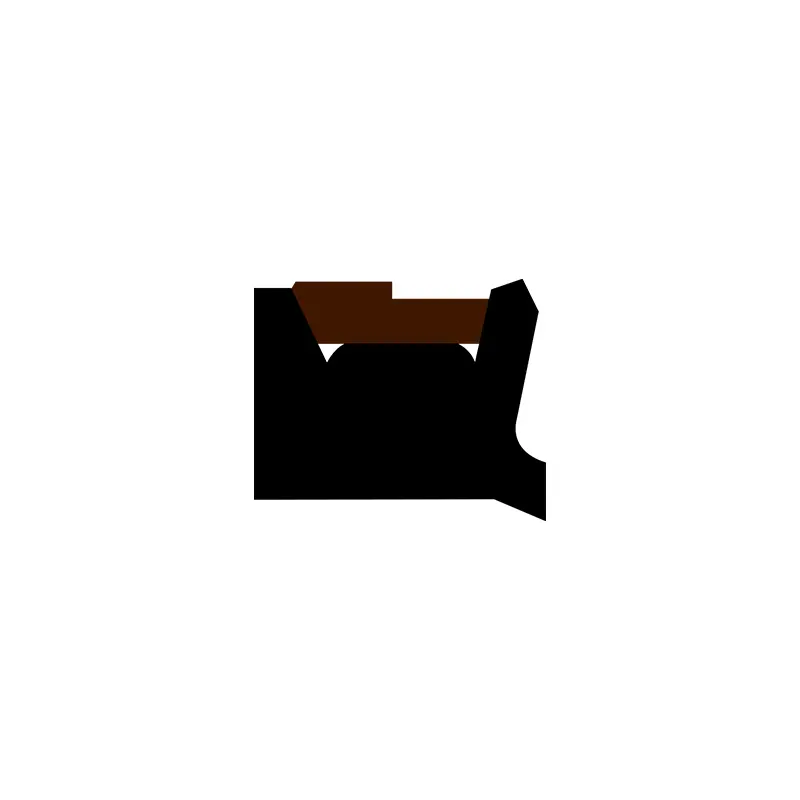

| Діаграма розмірів | |||||||||||||
| Номер товару | D | d | H | L | D1 |
|
Номер товару | D | d | H | L | D1 | |
| Rcup30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | Rcup40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| Rcup30*15*10 | 30 | 15 | 10 | 11 | 19 | Rcup40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| Rcup30*20*8 | 30 | 20 | 8 | 9 | 24 | Rcup40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| Rcup30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | Rcup45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| Rcup35*20*10 | 35 | 20 | 10 | 11 | 25 | Rcup50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| Rcup35*25*8 | 35 | 25 | 8 | 9 | 29 | Rcup50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| Rcup35*27*10 | 35 | 27 | 10 | 11 | 30 | Rcup50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| Rcup40*25*10 | 40 | 25 | 10 | 11 | 30 | Rcup50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| Rcup40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | Rcup50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| Rcup40*30*10 | 40 | 30 | 10 | 11 | 34 | Rcup50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| Номер товару | D | d | H | L1 | L2 | T |
|
Номер товару | D | d | H | L1 | L2 | T |
| Yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | Yxd55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| Yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| Yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | Yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| Yxd16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | Yxd63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| Yxd18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | Yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| Yxd20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | Yxd70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| Yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | Yxd75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| Yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | Yxd78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| Yxd25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | Yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| Yxd28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| Yxd30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | Yxd90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| Yxd32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | Yxd95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| Yxd35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | Yxd100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
Адреса
№1 Рухен -роуд, промисловий парк Донгліту, район Ченґян, місто Циндао, провінція Шаньдун, Китай
Тел
Електронна пошта
