Елемент гідравлічного ущільнювача

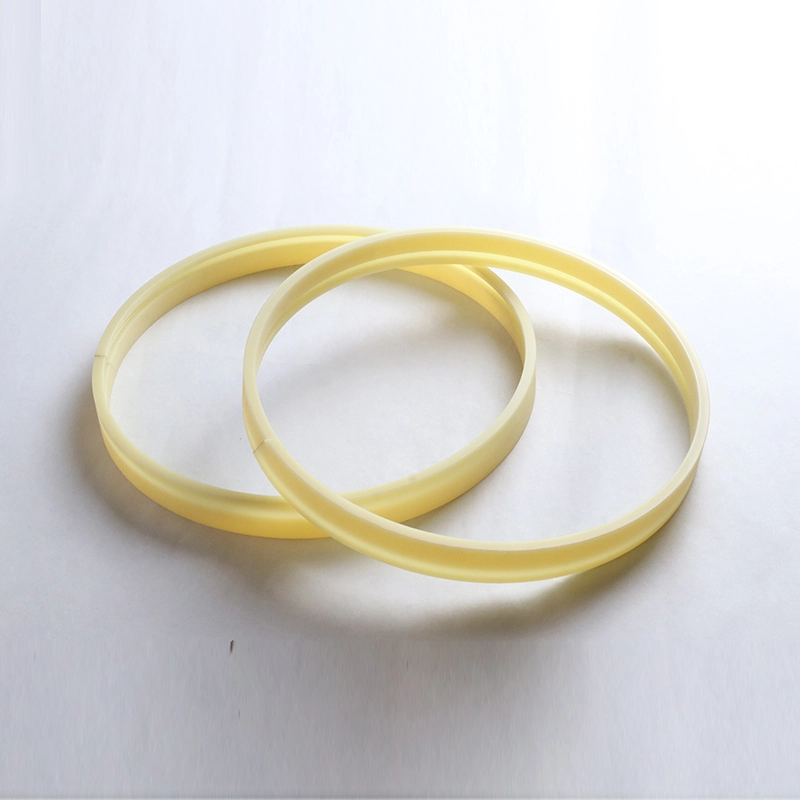

Елемент гідравлічного ущільнювача, як і інші наші гідравлічні продукти ущільнення, має специфічні моделі підрозділу. Ruichen Seals завжди підтримував розробку продукту та контроль якості. Кожна модель має різні характеристики дизайну та виробництва та має власні більш цілеспрямовані умови праці та додатки.

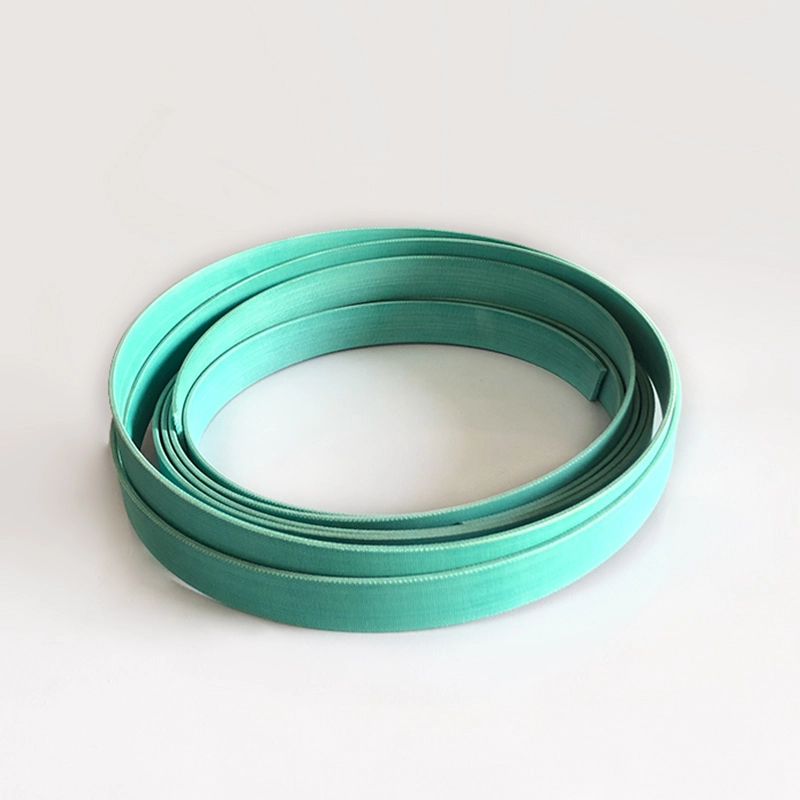

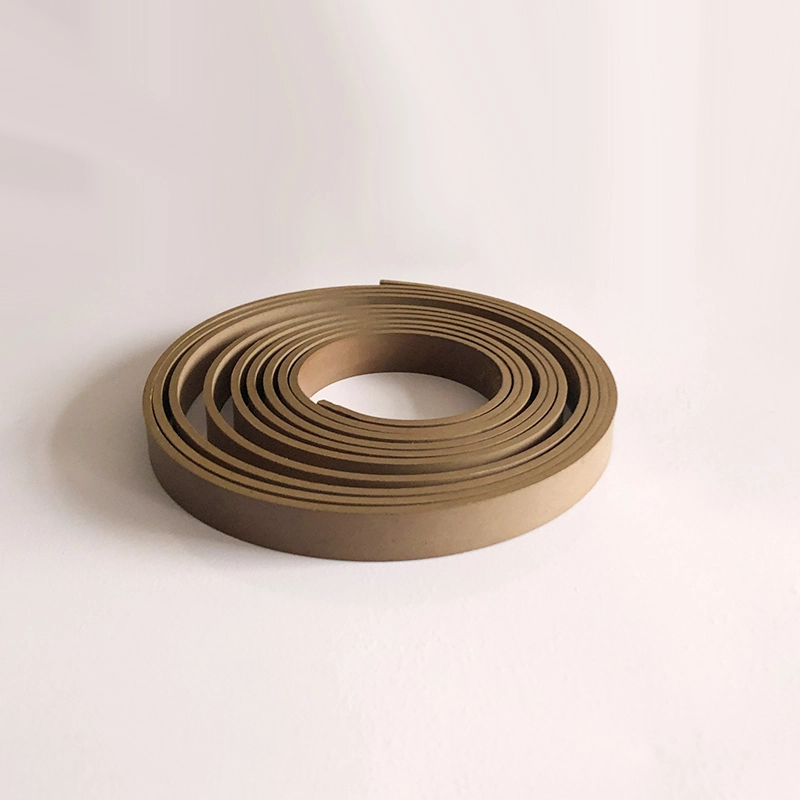

А армуючий політетраетиленовий ремінь RC1081 має характеристики високого навантаження, низького зносу, низького тертя та повзучості через додавання бронзового порошку та інших матеріалів до матеріалу PTFE. RC1082, підкріплений тканиною, фенольний направляючий ремінь має більш високу радіальну навантажувальну здатність, ніж направляючий ремінь PTFE завдяки використанню фенольного матеріалу, підкріпленого тканиною. Обидва керівні ремені надаються в рулонах, які користувачі можуть вирізати для легкої установки та уникати контактів металу на розсувній поверхні.

Опорне кільце є важливим основним компонентом гідравлічного циліндра. Для того, щоб адаптуватися до розвитку ковзаючого кільця комбінованих тюленів та м'яких підшипників у світі, наша компанія успішно розробила фенольні підтримуючі кілець (ремені). Роки фактичного використання показали, що цей продукт досяг або перевищення рівня якості подібних іноземних продуктів і його широко оцінюють користувачі. Таблиця ефективності кільця підтримки (ремені), вироблених нашою компанією, може використовуватися як довідник. Поршневий і поршневий стрижень зворотно -поступального гідравлічного циліндра відіграють допоміжну та керівну роль.

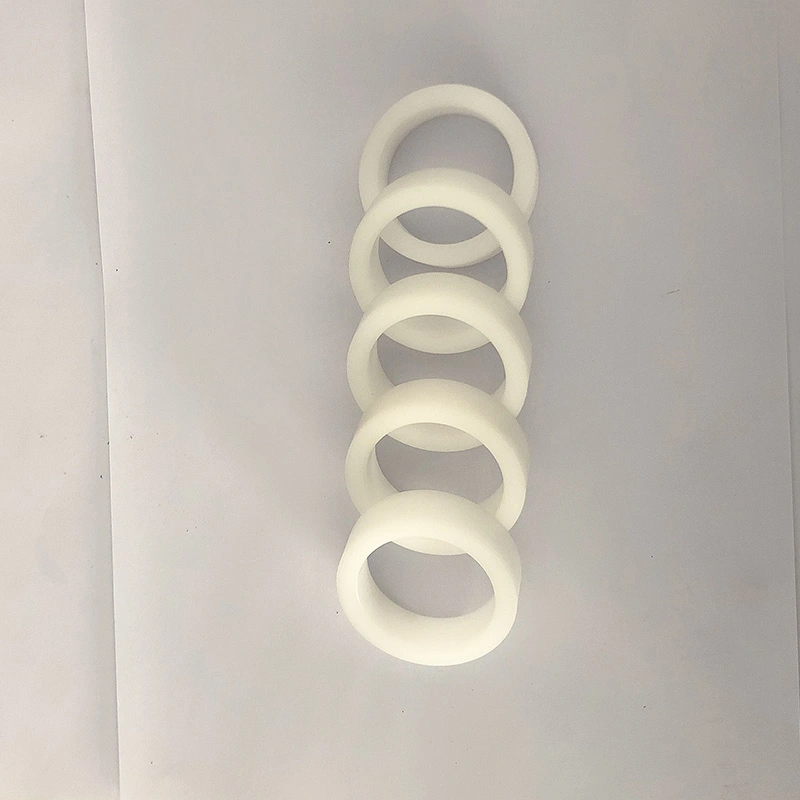

RCS неметалічне направляюче кільце для поршневого стрижня RCT неметалічного направляючого кільця для поршня

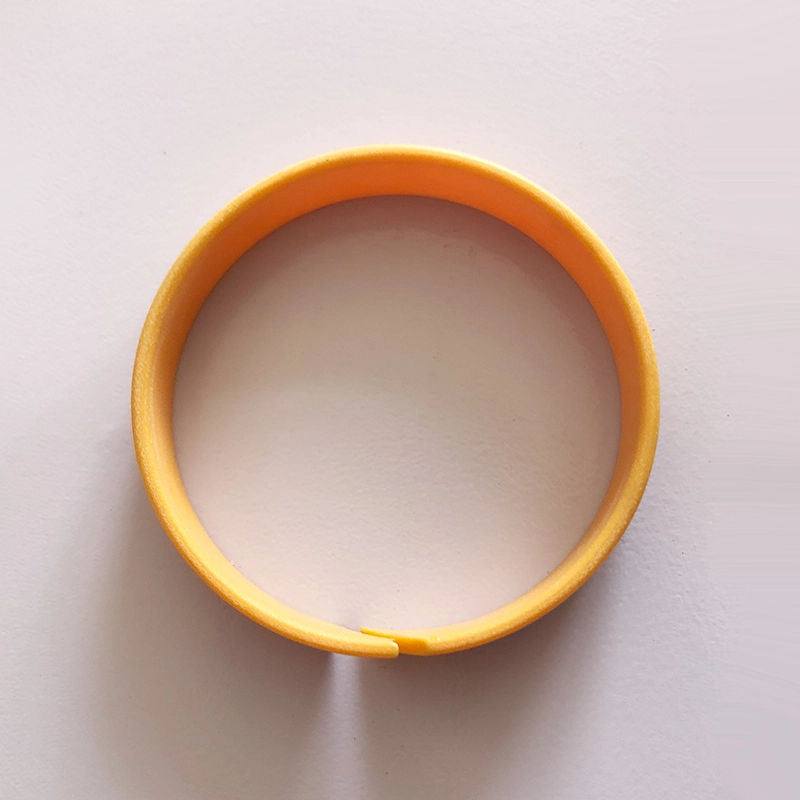

Для поршня або поршня, що працює в гідравлічному циліндрі, кільце зносу має точний керівний ефект і може поглинати променеві сили. У той же час, кільце для зносу може запобігти контакту металевих ковзаючих деталей у гідравлічному циліндрі. У порівнянні з металевими кільцями зносу, неметалічні кільця зносу мають багато переваг. Серед них фенольні та PTFE-кілецькі кілець, наявні в тканині, доступні у види різання та готових до використання.

1. Хороший опір зносу

2. Уникайте металевого контакту

3. Може придушити механічну вібрацію

4. Через центральний ефект кільця зносу допускається більший радіальний зазор

5. Простий канавка і проста у встановленні

Низькі витрати на обслуговування на основі вищезазначених переваг вона широко використовується

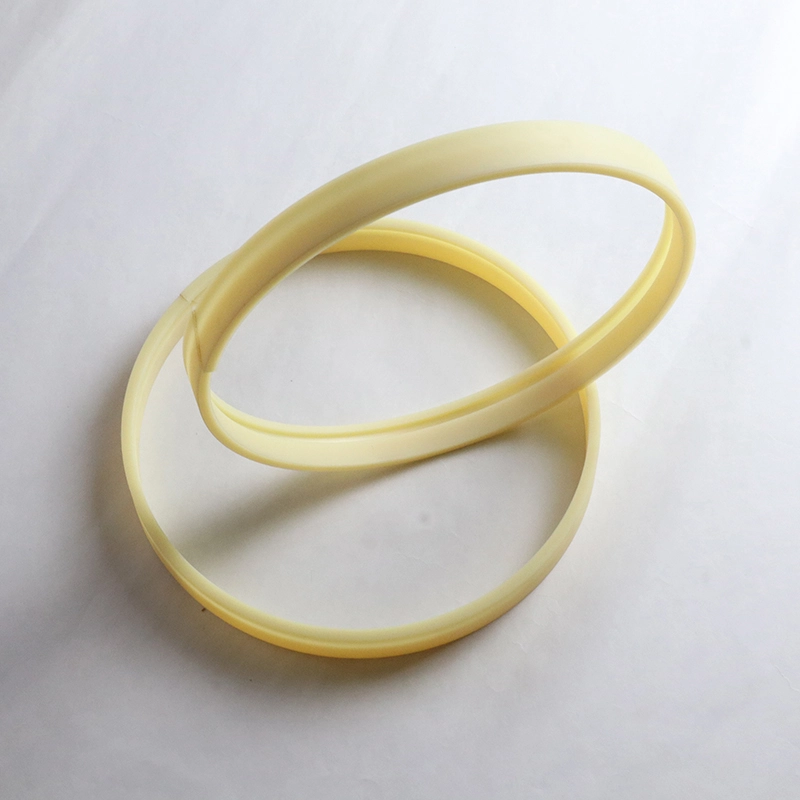

Путівник

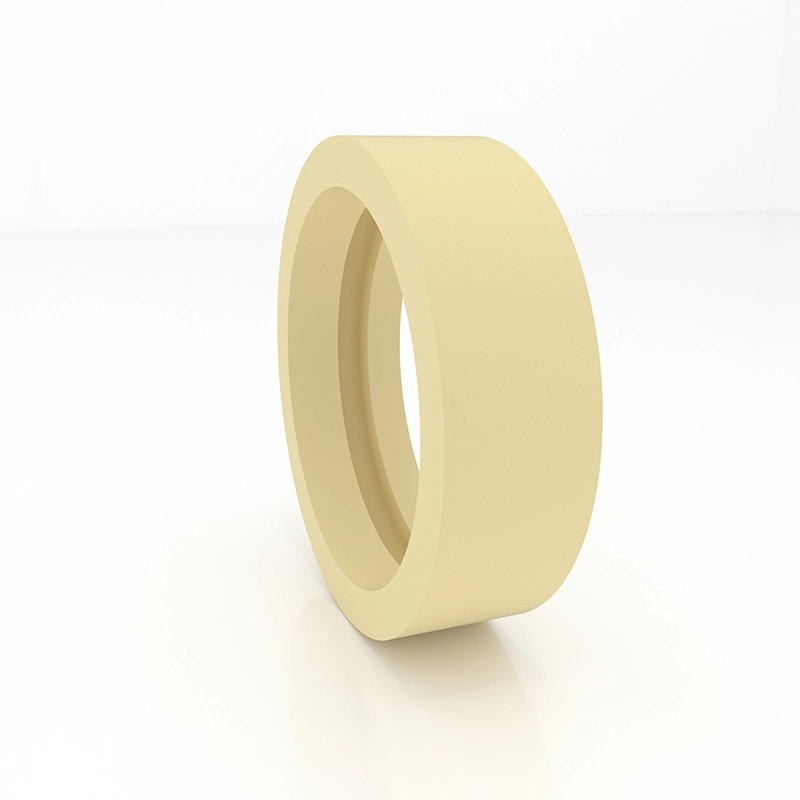

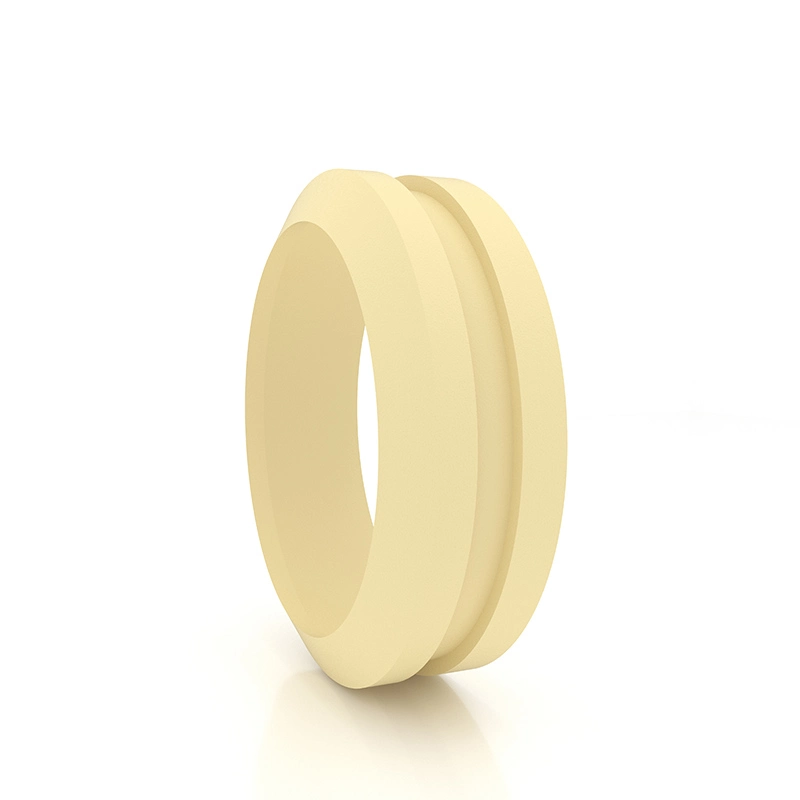

GFAI - це путівник для поршневого стрижня, який підтримує та керує поршневим стрижнем, а також має пилостійку функцію. Пудоганний рукав GFI та GFA - це направляючі рукави для поршня, який підтримує та керує поршневим стрижнем.

Подорож-кільце RCSF-1 виготовляється з сталевої пластини як основи, бронзовий порошок, що спікається посередині, і суміш політетрафторетилену та клітковини, згорнутого на поверхню. Особливості: 1. Суміш PTFE та волокна становить 0,01-0,03 мм, утворюючи перенесену плівку для захисту подвійної поверхні та має властивості, що змащуються; 2. Шар мідного порошку становить 0,2-0,3 мм, з хорошою вантажопідйомністю та стійкістю до зносу, хорошою теплопровідністю; 3. Низька вуглецева сталь, що забезпечує хорошу вантажопідйомність та теплопровідність.

Бронзове кільце типу RCFB виготовлено з бронзи CUSN8 як базового матеріалу і є економічною втулкою з високою вантажопідйомністю та хорошим опором. Робоча поверхня продукту RCFB090 покрита звичайними діамантовими отворами масла, а робоча поверхня продукту RCFB092 покрита звичайними отворами нафти, які відіграють роль зберігання нафти. Легше сформувати масляну плівку на початку руху, тим самим знижуючи початковий опір тертя.

Особливості та додатки продукту:

Приклад замовлення:

Приклад замовлення стрічки PTFE RC1081—9.7x2.5

Приклад замовлення стрічки фенольної тканини RC1082—9.7x2.5

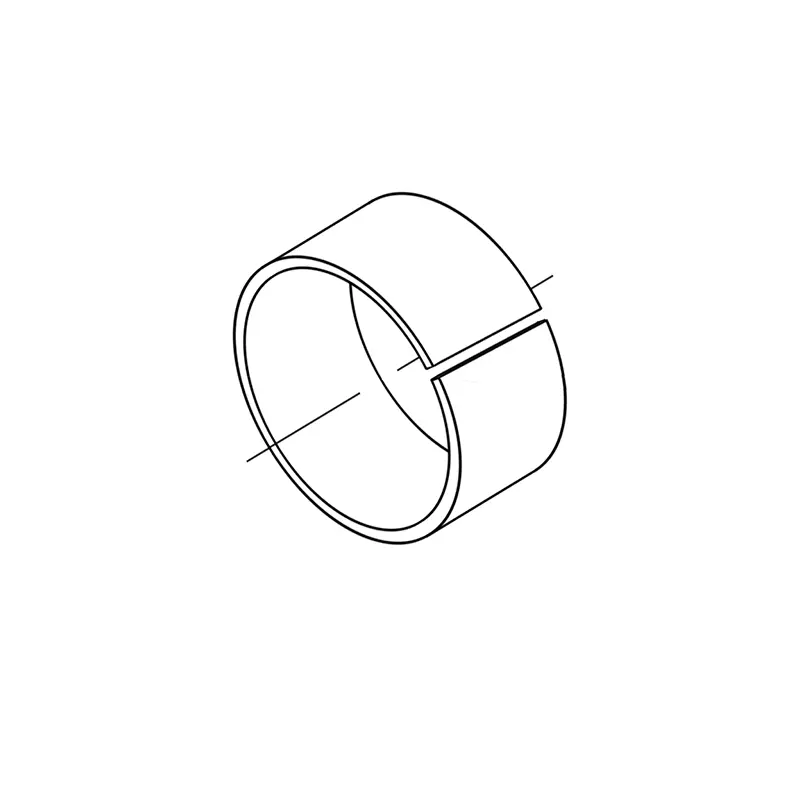

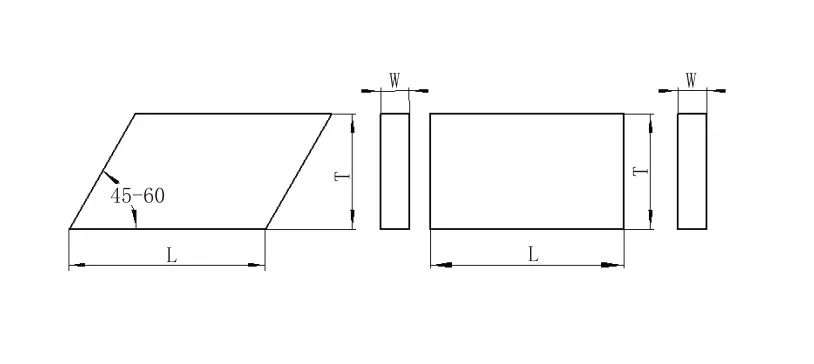

Розрахунок довжини різання

Для валу: L = 3,1 (D+W) для отвору: L = 3,1 (D-W)

L --- довжина кільця d --- діаметр вала d --- діаметр отвору w --- товщина кільця z --- вирізаний зазор

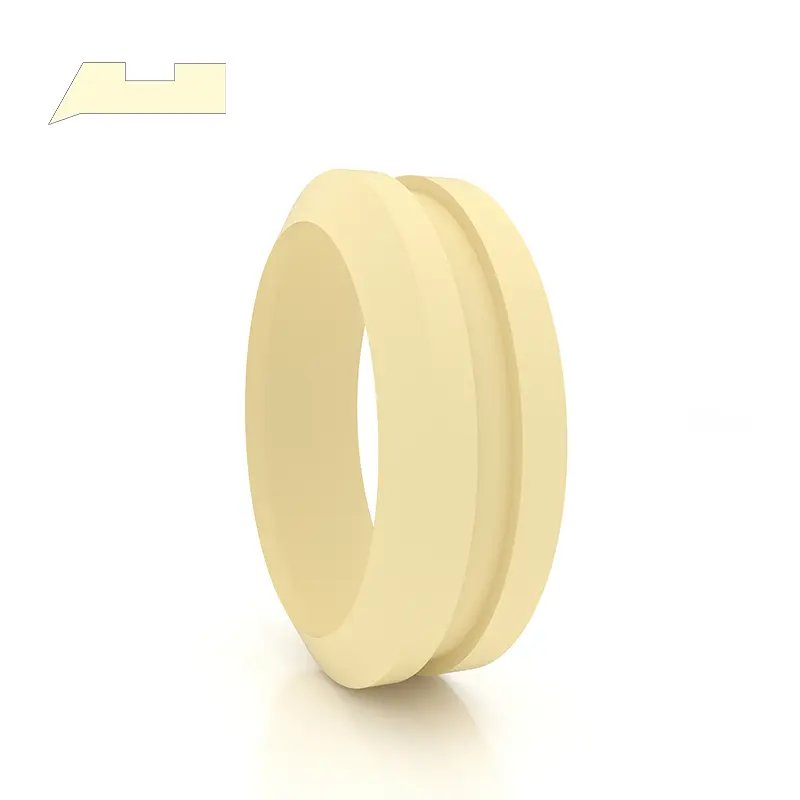

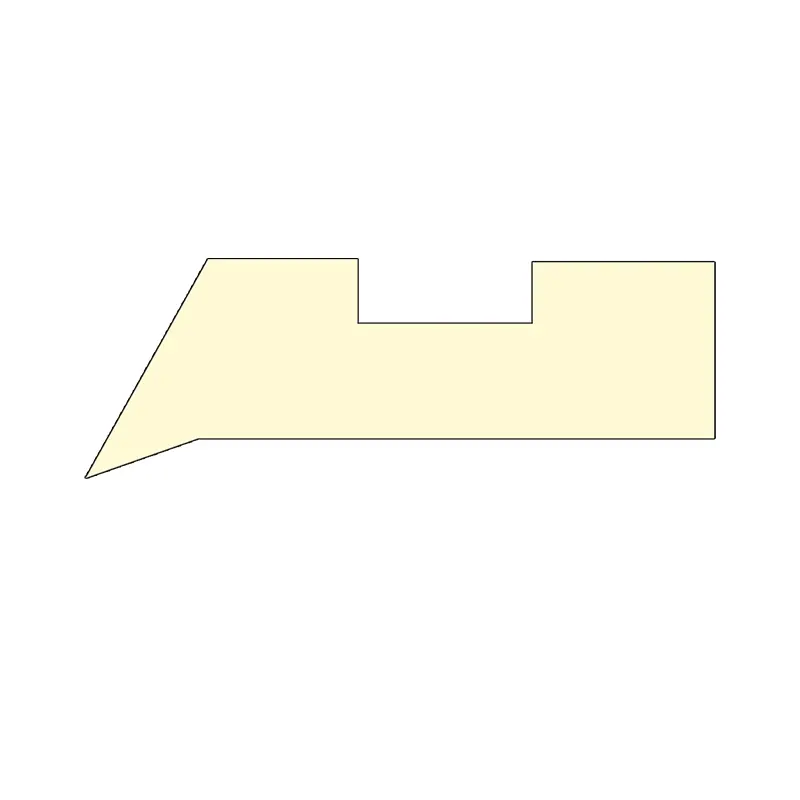

Путівник рукава gfai

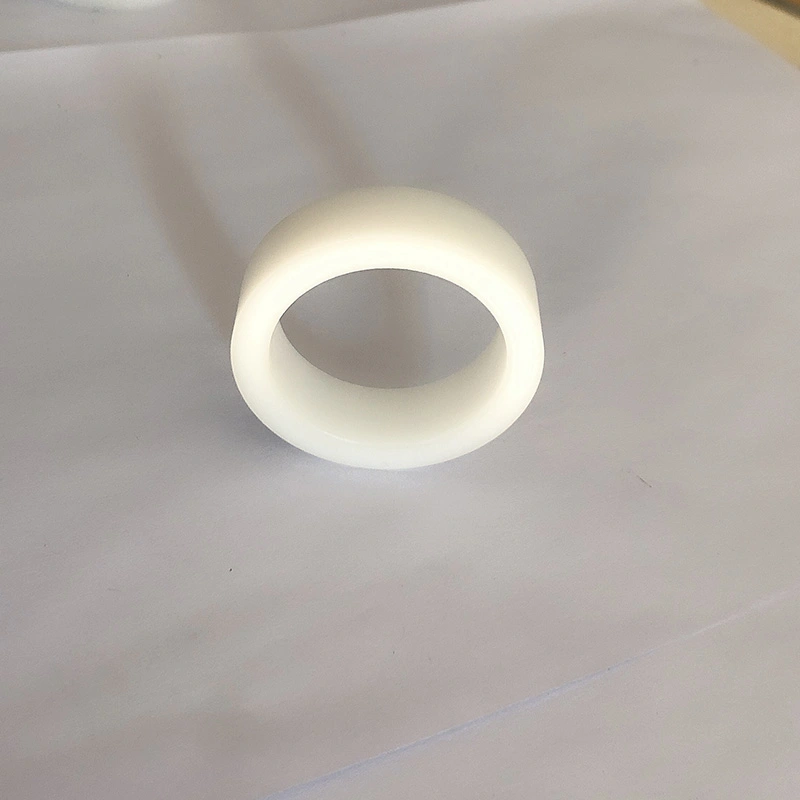

1. Продуктивність та використання: Пупер-рукав GFAI-це направляючий рукав для поршневого стрижня, який підтримує та керує поршневим стрижнем і має пилостійку функцію.

2. Матеріал: Nylon PA, Polyoxymethlene Pom та політетрафторетилен PTFE.

3. Умови праці: робоча температура: -55 ～+225 ° C (PTFE використовується вище 120 °).

4. Стандарт дизайну: під час проектування та вибору, зверніться до серії FAI голодної компанії.

5. Метод маркування та замовлення: Посібник GFAI позначений номером замовлення, приклад: GFAI-0600 PTFE

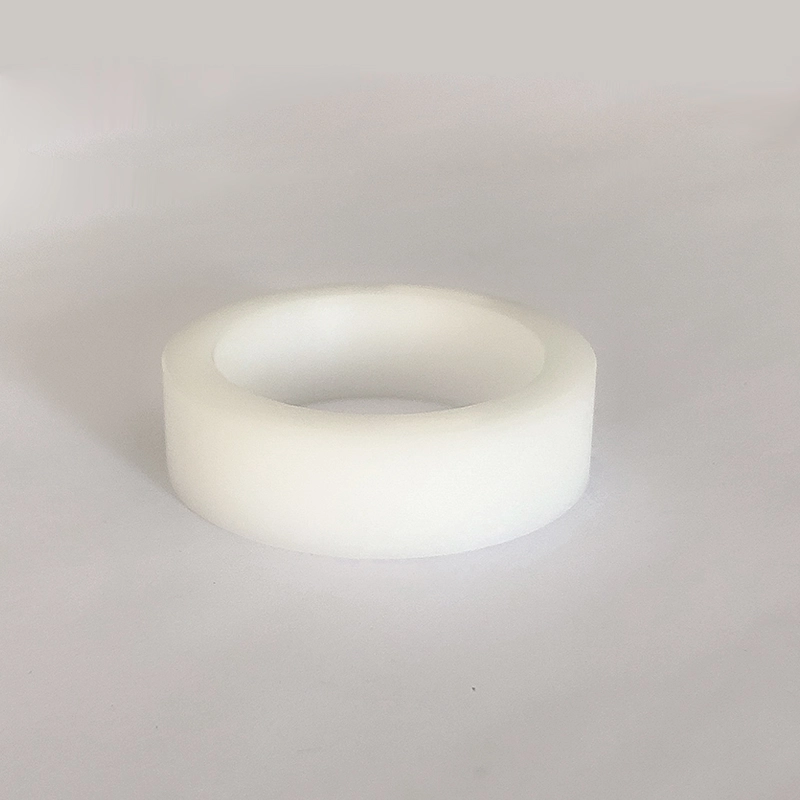

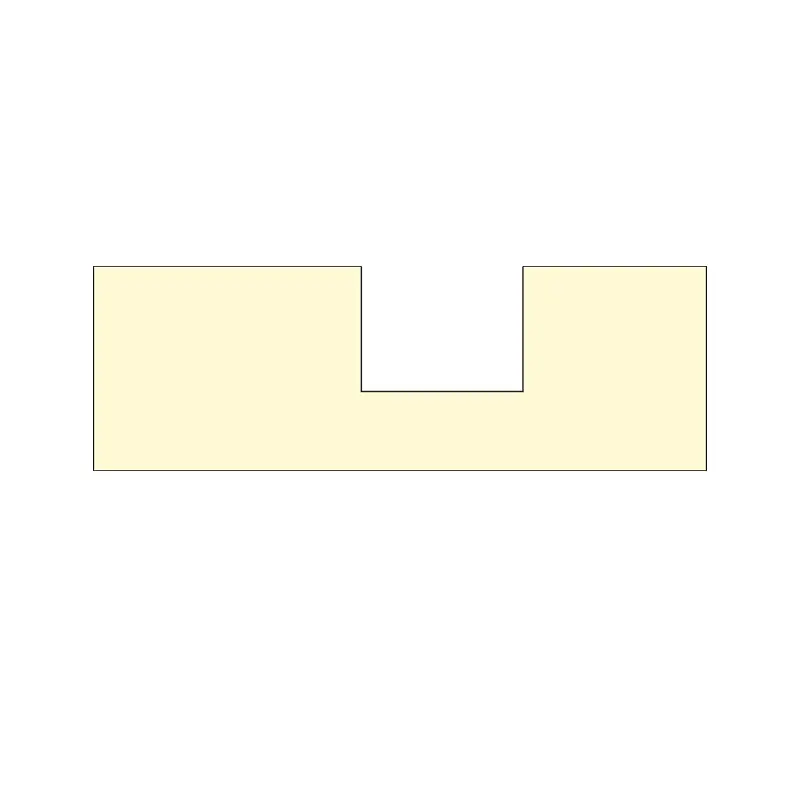

Путівник gfi

1. Продуктивність та використання: путівник gfi - це путівник рукава для поршневого стрижня, який підтримує та керує поршневим стрижнем.

2. Матеріал: Nylon PA, Polyoxymethlene Pom та політетрафторетилен PTFE.

3. Умови праці: робоча температура: -55 ~+255 ° C (PTFE використовується вище 120 ° C)

4. Стандарт дизайну: під час проектування та вибору, див. Серію FI Hunger.

5. Метод маркування та замовлення: Путівник gfi позначений номером замовлення, приклад: GFI-0360 PA

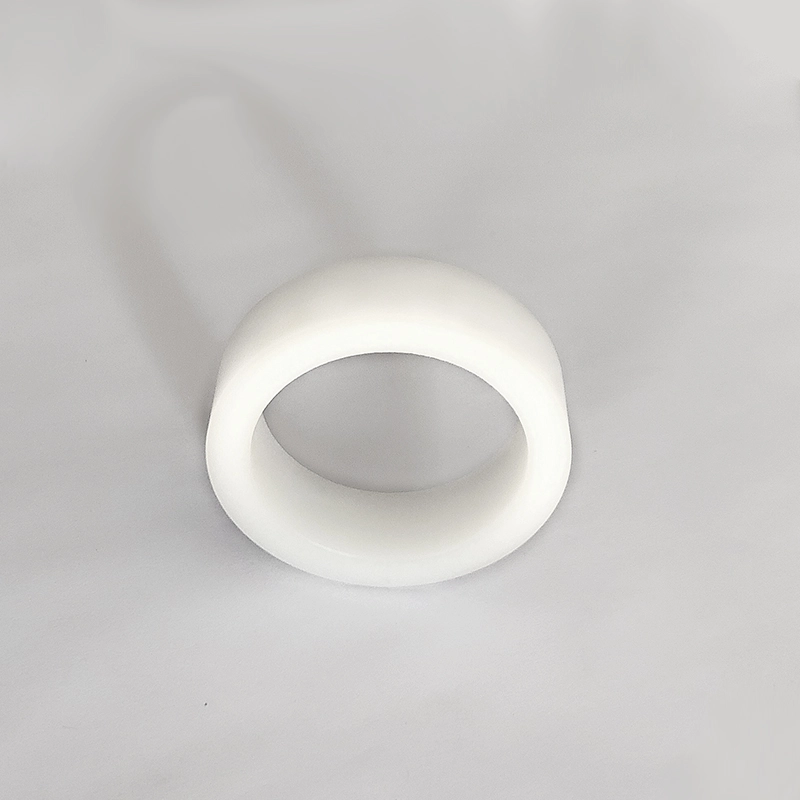

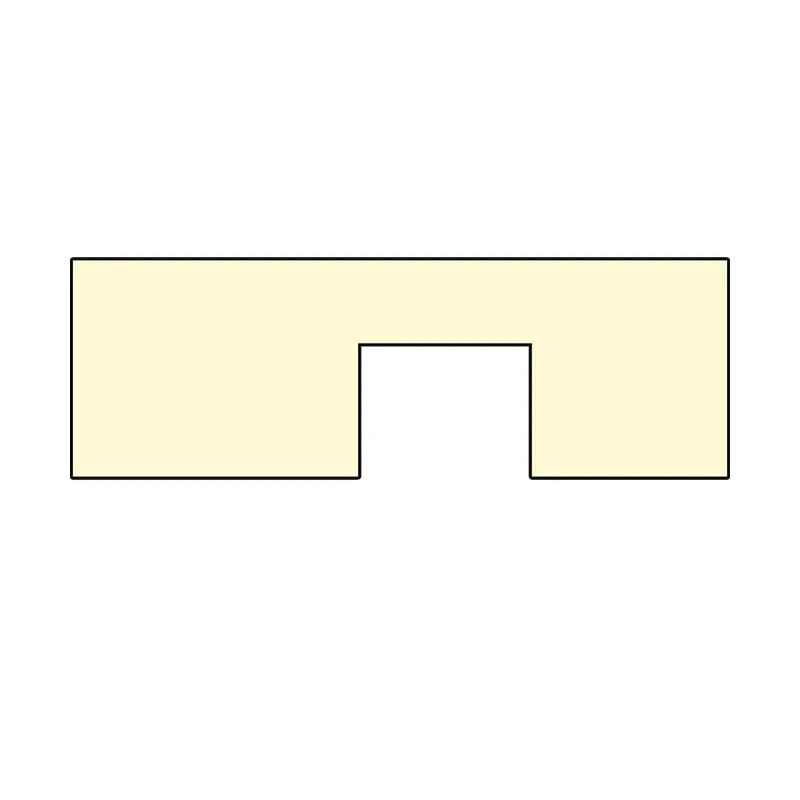

Путівник gfa

1. Продуктивність та використання: путівник GFA - це путівник рукава для поршня, який підтримує та керує поршнем.

2. Матеріал: Nylon PA, Polyoxymethlene Pom та політетрафторетилен PTFE.

3. Умови праці: робоча температура: -55 ~+255 ° C (PTFE використовується вище 120 ° С)

4. Стандарт дизайну: під час проектування та вибору, див. Серію FA Hunger.

5. Метод маркування та впорядкування: Путівник GFA позначений номером замовлення, приклад: GFA-0560 PA

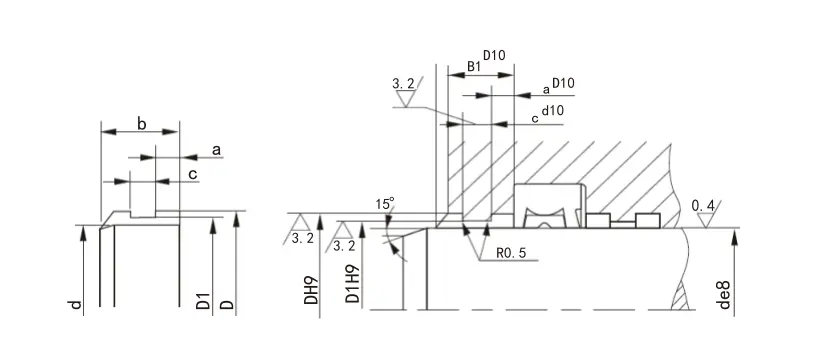

6. Структурний пристрій:

Технічні умови:

Модель	Ширина канавка H+0,2	Товщина T-0.05	Товщина t T-0.05	Товщина T-0.05	Товщина T-0.05	Товщина T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Примітка. Серія BOLD FACH - це загальноприйнята серія. Якщо необхідний продукт у цій таблиці, будь ласка, зв'яжіться з нами.

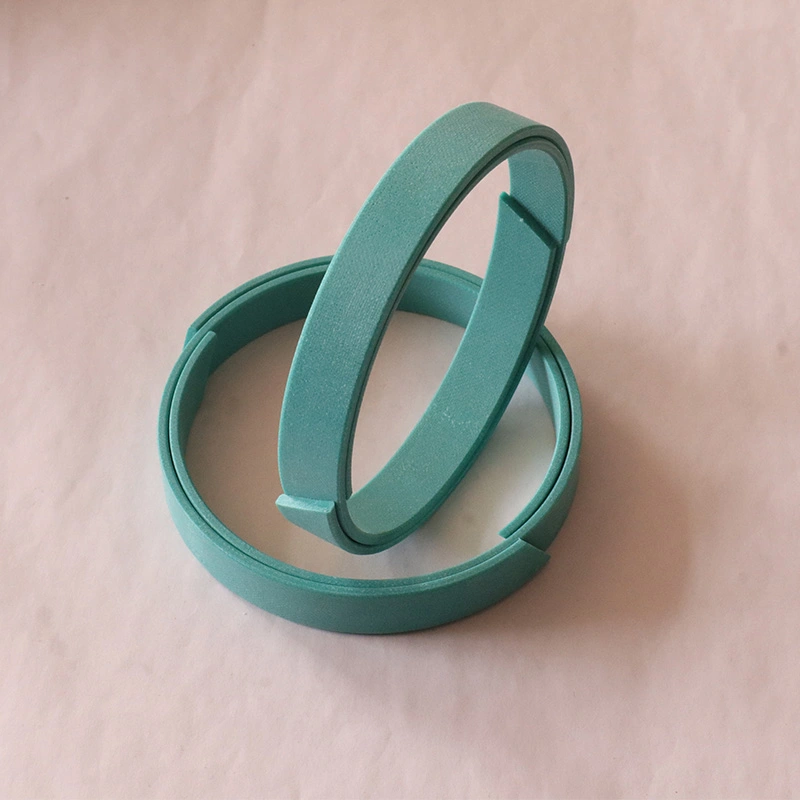

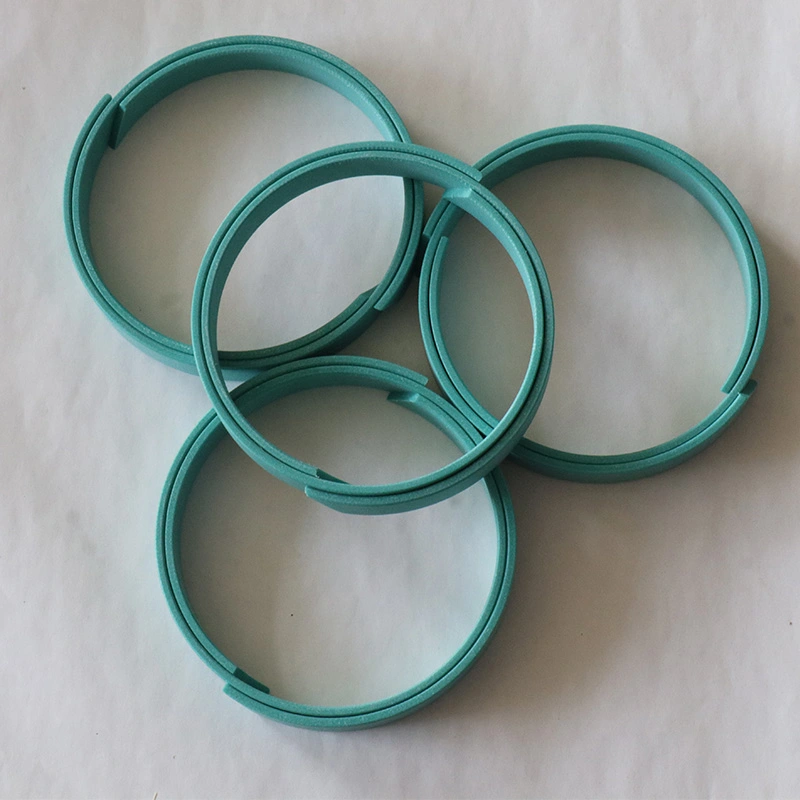

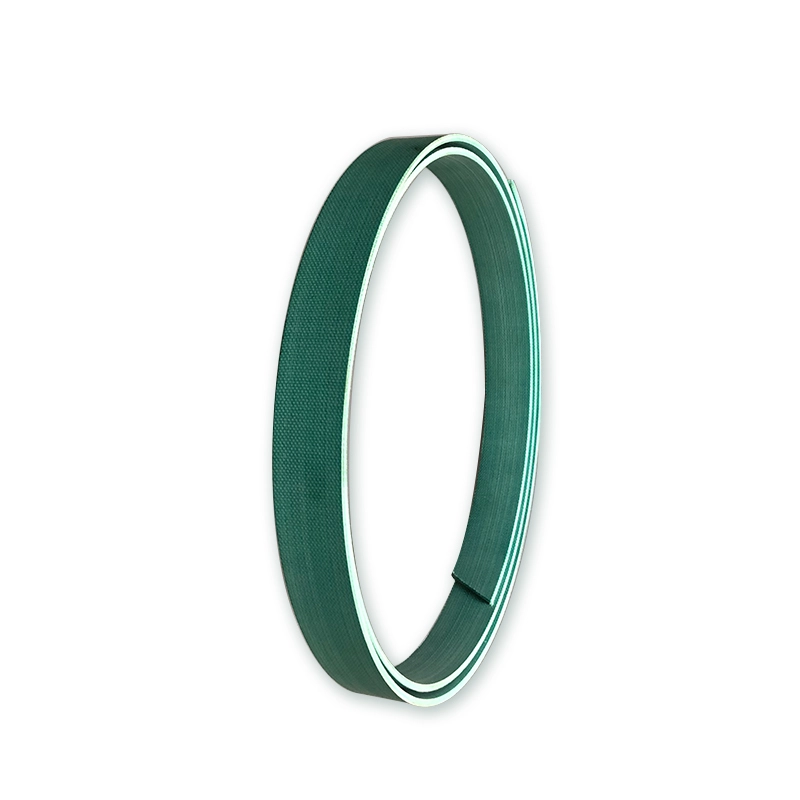

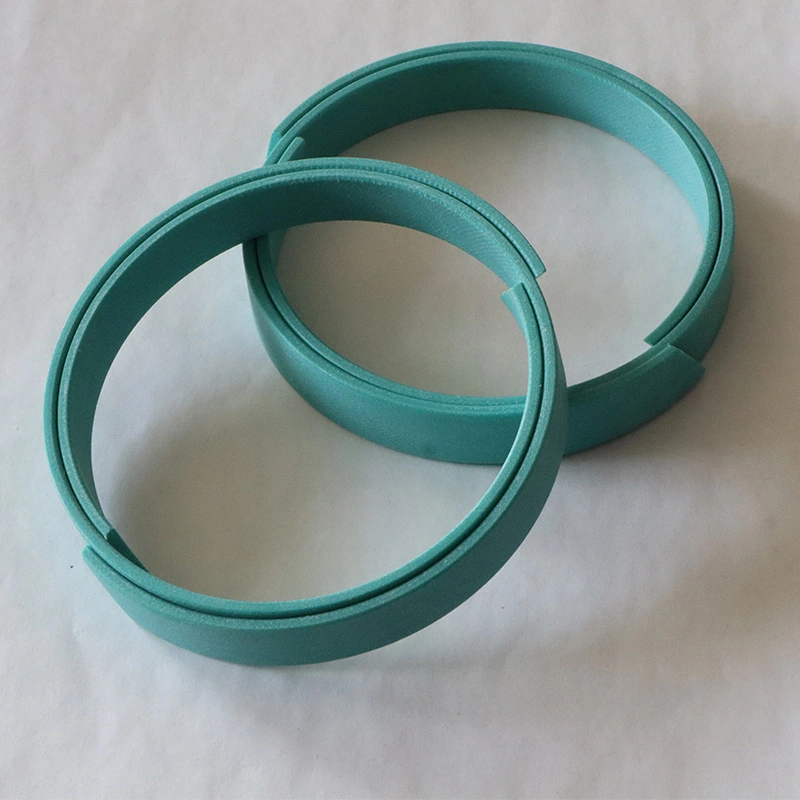

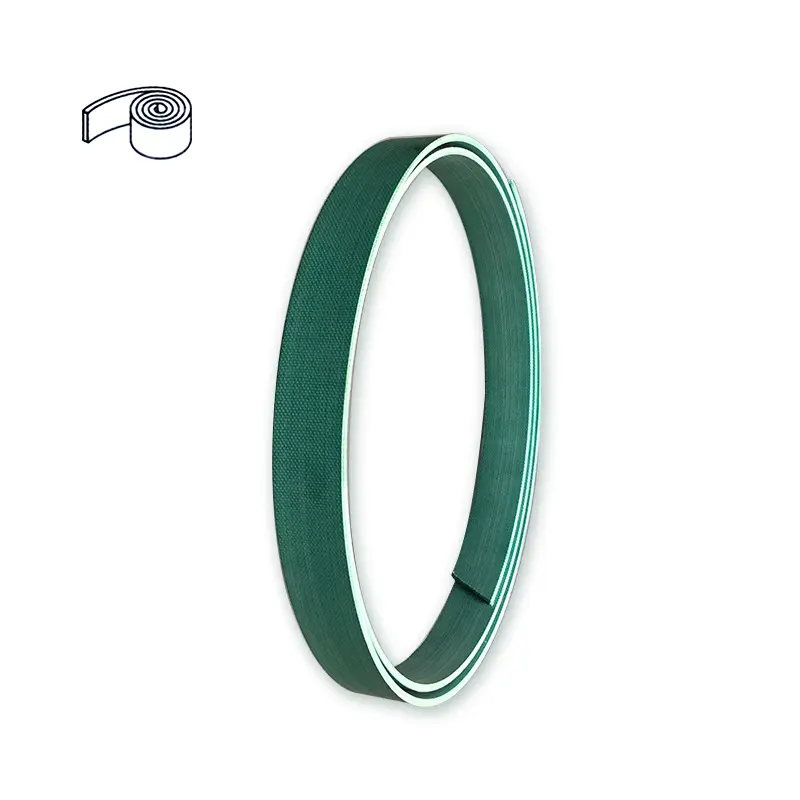

Зареєстроване тканиною фенольне опорне кільце (ремінь)

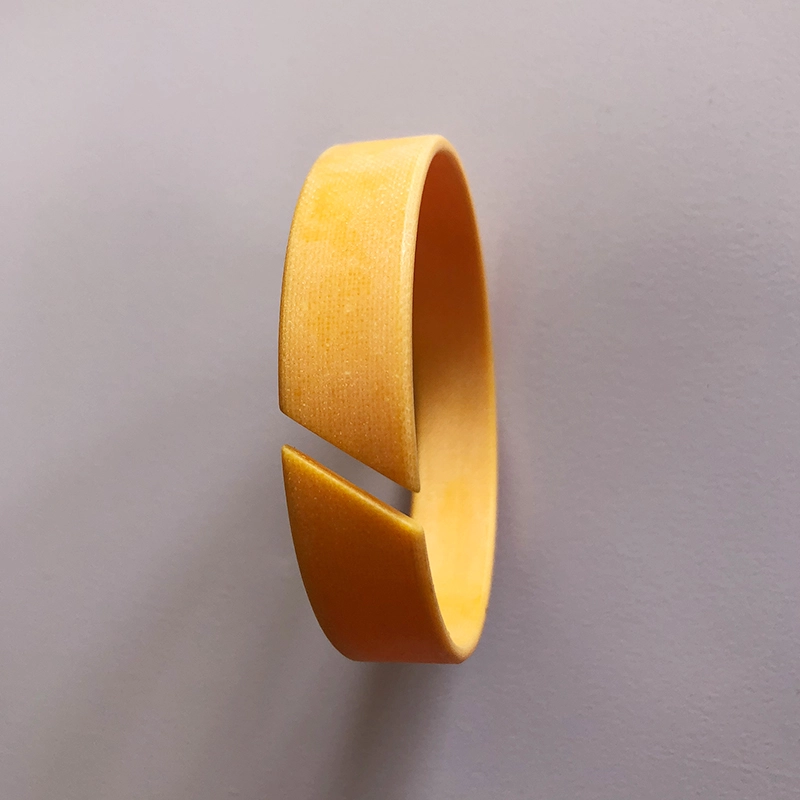

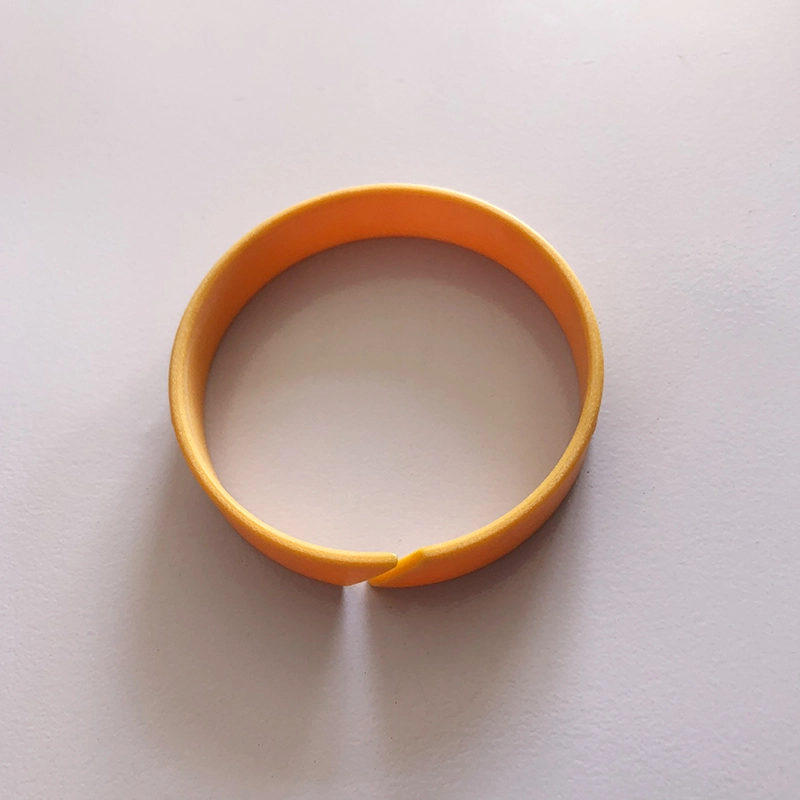

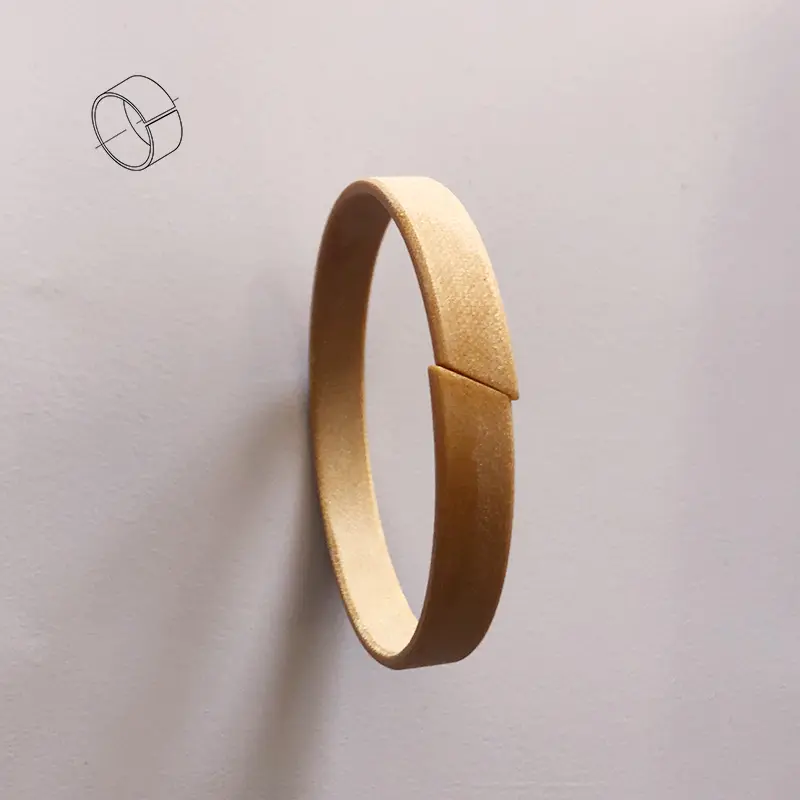

Опорні кільця є важливими основними компонентами гідравлічних циліндрів. Для того, щоб адаптуватися до розвитку ковзаючого кільця комбінованих тюленів та м'яких підшипників у світі, наша компанія успішно розробила фенольні підтримуючі кілець (ремені). Роки фактичного використання показали, що цей продукт досяг або перевищення рівня якості подібних іноземних продуктів і його широко оцінюють користувачі. Таблиці від 1 до 4 - це таблиці продуктивності кілець підтримки (ремені), вироблені нашою компанією.

Таблиця 1 Порівняння фізичних властивостей нашого кільця для підтримки та продуктів Busak+Shamba

Джерело зразка	Товщина підтримуючого кільця (мм)	Міцність на стиск (MPA)	Швидкість ваги стійкості до масла Гідравлічна олія (70 ± 2 ℃*24H）	Порушення сили (MPA)	Адгезія міжшарок (KN/M)
Мода+Шамба	2.48	338.9	2.83	35.6	1.2
Наша продукція	2.48	425	0.90	37.0	2.9
	2,48 (з графітом)	390	0.63	36.4	2.08

Таблиця 2 Індекс продуктивності гідравлічного опорного кільця

Різноманітність зразків	Наша продукція		Ордот Міг ①	DURATEC900 ①	Turcite47 ②	MT64/5b	Nokwr (Японська)	Пом модифікований Поліоксимелен	Кіт (США)
	Вимірюване значення	Необхідні показники
Міцність на стиск (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Примітка: ①busak+Shamba Company ②merkel Company Таблиця 3 Індекс міцності

Різноманітність зразків	Наша продукція		Ордот Міг ①	DURATEC900 ①	Turcite47 ②	MT64/5b	Nokwr (Японська)	Пом модифікований Поліоксимелен	Кіт (США)
	Вимірюване значення	Необхідні показники
Міцність на стиск (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Примітка: ①busak+Shamba Company ②merkel Company Таблиця 4 Коефіцієнт тертя нашої продукції та ORKOT TLG в умовах сухого тертя та нафти

Навантаження на одиницю довжини контакту W (н/мм)	Контактна реле Hertz (N/MM2)	Коефіцієнт тертя
		Сухе стан тертя		Стан змащення нафти
		Наша продукція	Oricot tlg	Наша продукція	Oricot tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

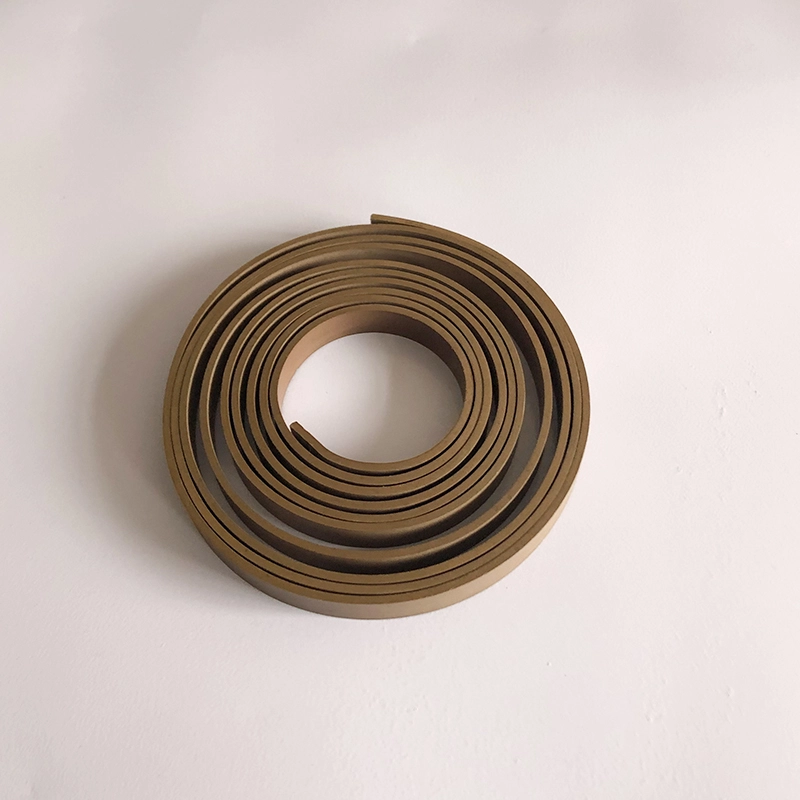

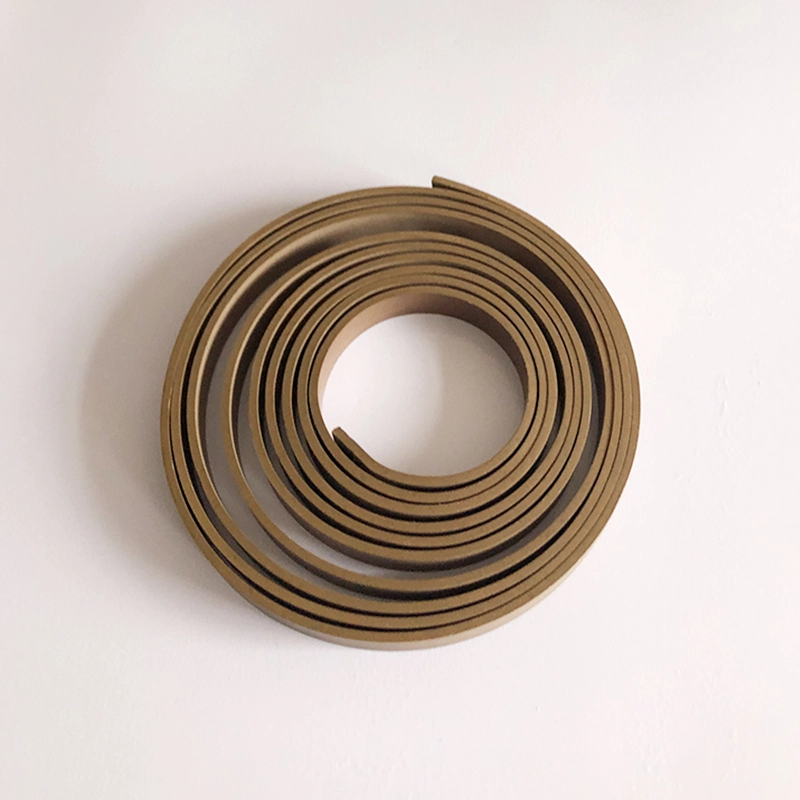

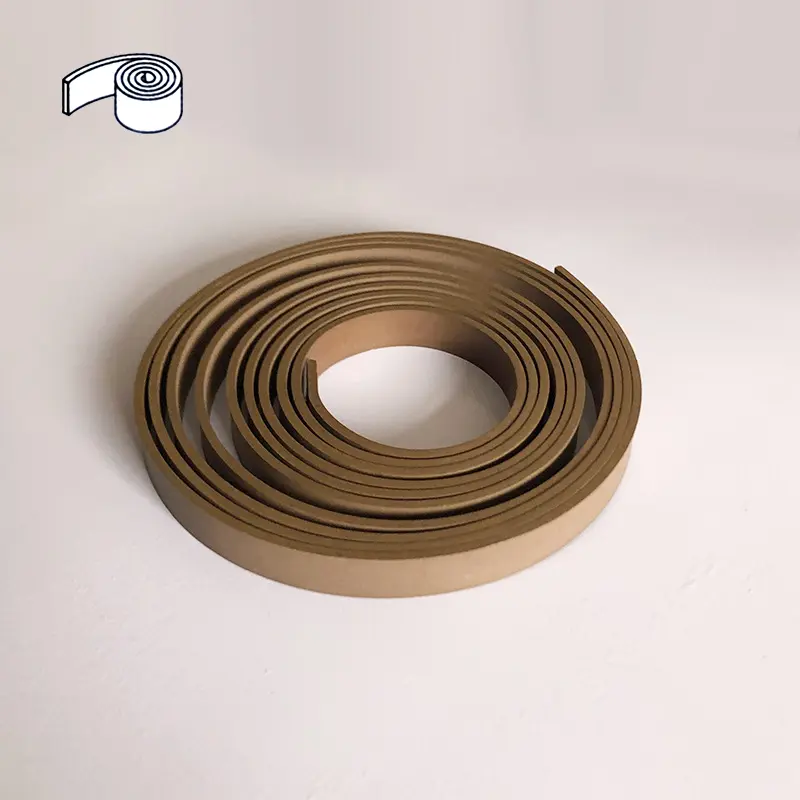

PTFE-стійкий ремінь (кільце)
Матеріал	Ptfe+бронза

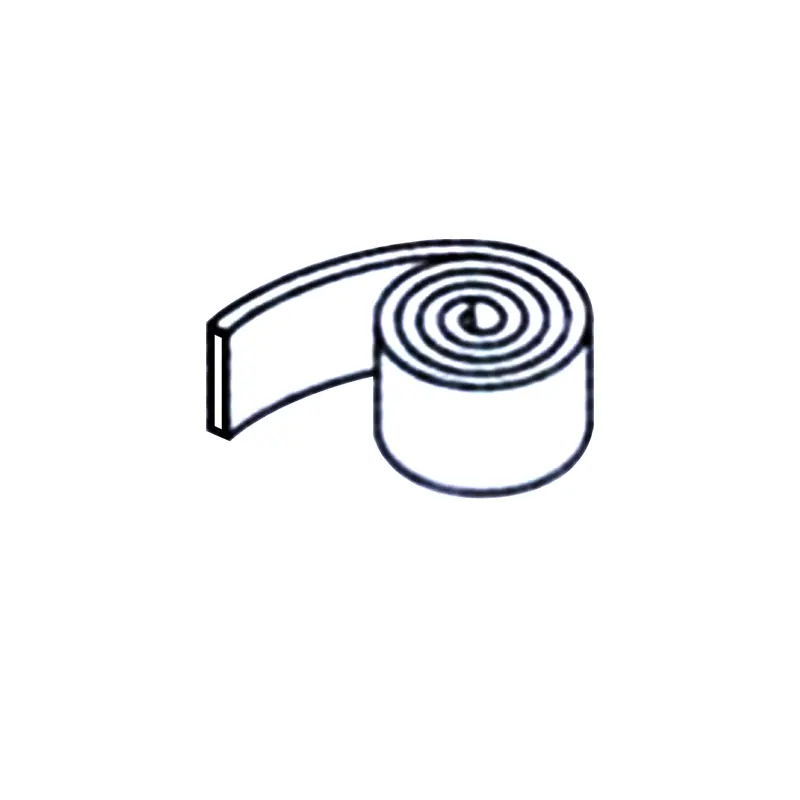

Постачання	Рулон (зазвичай близько 20 метрів/рулон) або вирізати до необхідної довжини
Переваги	1. Низьке тертя, не повзуче і кусання;
	2. Може добре працювати без достатнього змащення;
	3. Стійкий до різноманітних середовищ, відмінна хімічна стабільність;
	4. Можна вмістити жорсткі предмети, вбудовані в стійке знос кільця, зменшуючи тверді предмети, що дряпають циліндр і ущільнювачів, тому в ситуаціях важких навантажень використовуйте кілька стійких до зносу кілець;
	5. Він також має хорошу стійкість до зносу в швидкостійних та світло-навантажувальних ситуаціях, тому це найбільш широко використовуване кільце, стійке до зносу;
	6. Без обмежень розміру, можна використовувати у ситуаціях великого діаметру.
Температура	-60 ~+200 ℃
Максимальна швидкість	15м/с
Максимальна міцність екструзії	15n/мм2 (20 °)
	7,5 н/мм2 (80 °)
	5N/мм2 (120 °)

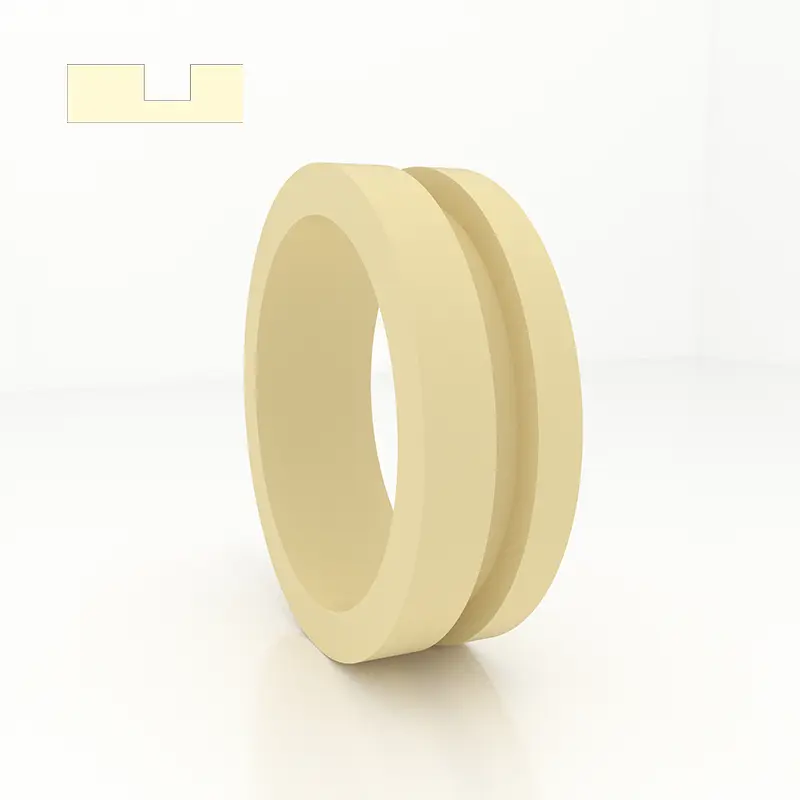

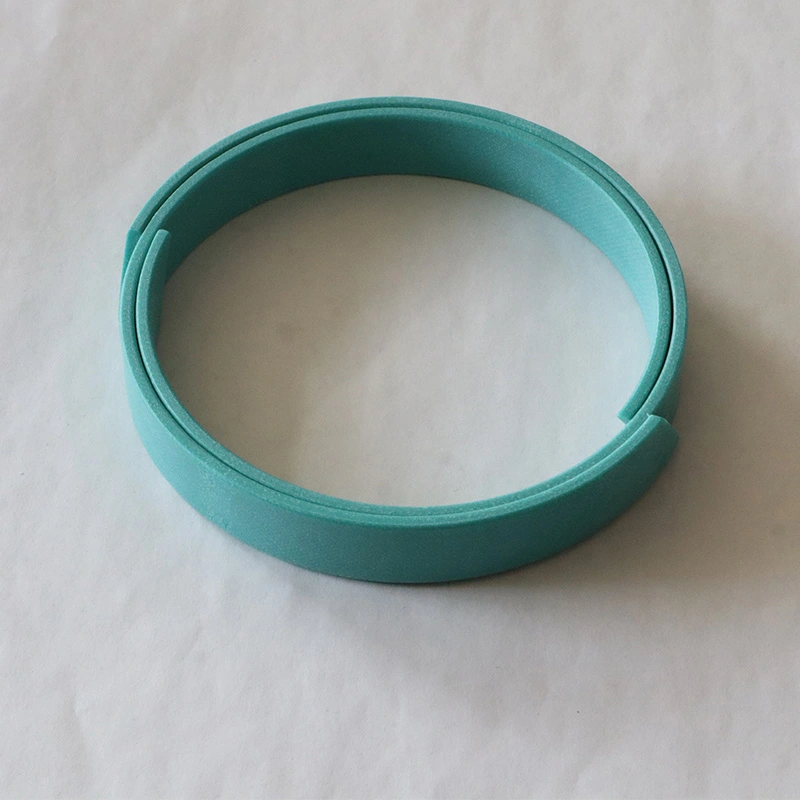

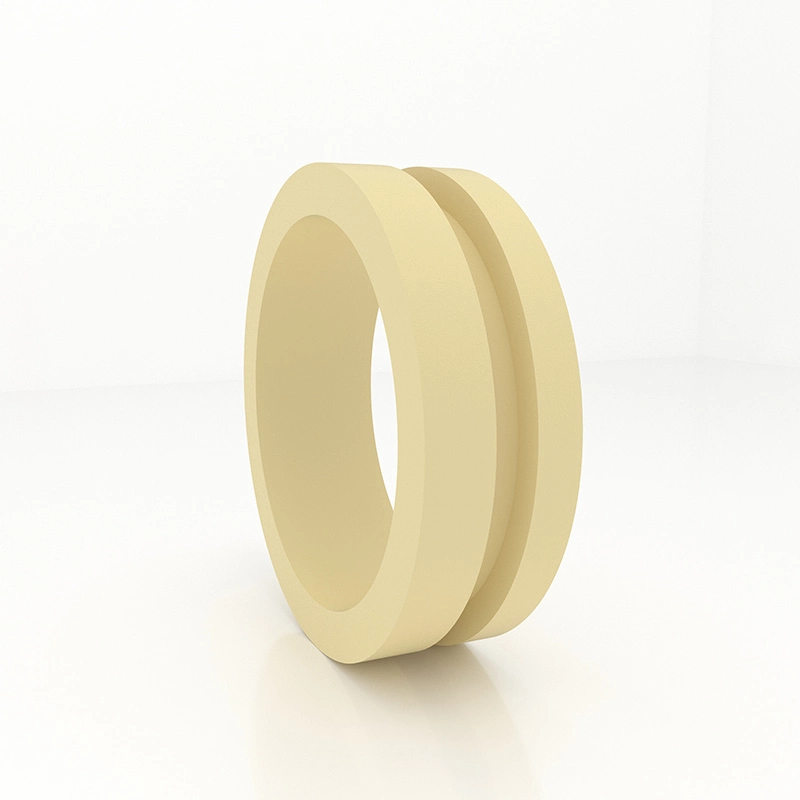

Неметалічне направляюче кільце для поршня RCS

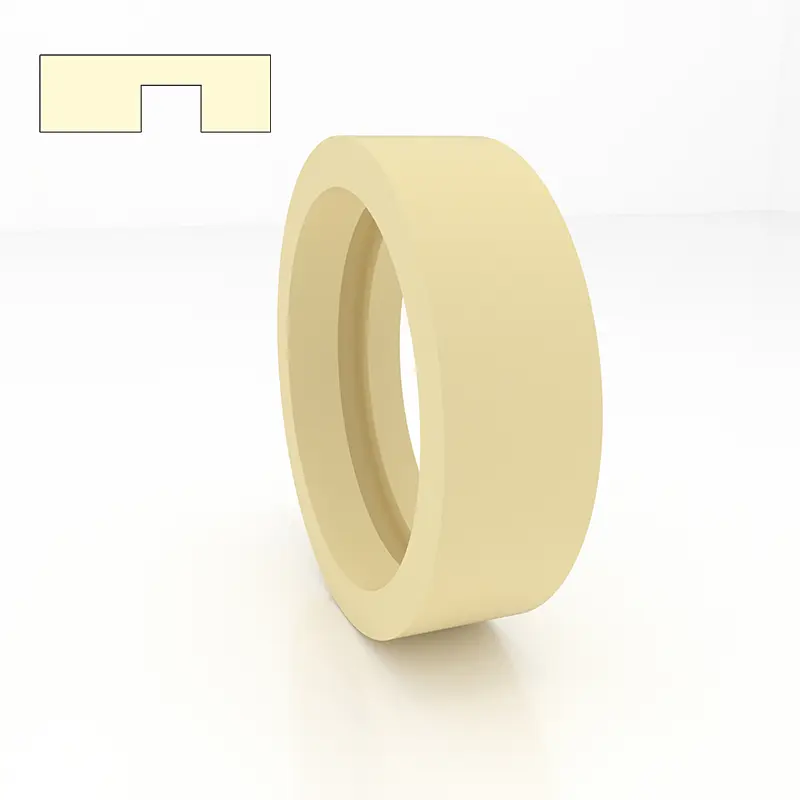

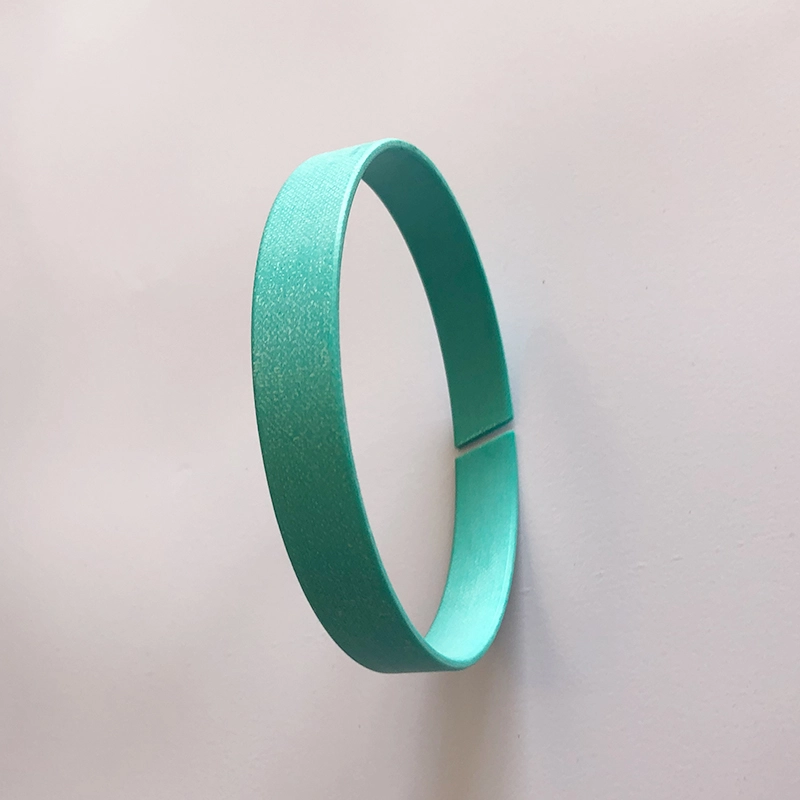

Неметалічне направляюче кільце для поршня RCT

Для поршня або поршня, що працює в гідравлічному циліндрі, кільце зносу має точний керівний ефект і може поглинати променеві сили. У той же час, кільце для зносу може запобігти контакту металевих ковзаючих деталей у гідравлічному циліндрі. У порівнянні з металевими кільцями зносу, неметалічні кільця зносу мають багато переваг. Серед них фенольні та PTFE-кілечні кільця, наявні тканини, доступні в типі різання на місці та готовому до використання типу.

1. Хороший опір зносу

2. Уникайте контакту металу до металу

3. Може придушити механічну вібрацію

4. Через центральний ефект кільця зносу допускається великий радіальний зазор

5. Простий канав, простий у встановленні

6. Низькі витрати на технічне обслуговування на основі вищезазначених переваг вона широко використовується

Матеріали:

1. Polytetraflurothlethlene Ptfe3 (загальний матеріал), PTFE4 (підходить для середовища низької віристі, таких як вода), PTFE1 (вимоги до низької фрикції, такі як пневматика)

2. Поліоксиметилен -помп або нейлоновий ПА та його модифіковані матеріали

3. Формальдегідна смола + посилене волокна prif

Таблиця порівняння навантажувальної ємності різних матеріалів (еталон)

Матеріали	МАЛЬНІСТЬ ВІДПОВІДАЛЬНОСТІ (N/MM2)
Мідний порошок, заповнений PTFE	15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C)
Фенольне з тканиною	90 (60 ° C); 40 (80 ° C)
Поліоксиметилен або нейлон	25 (60 ° C); 15 (80 ° C)
Поліоксиметилен або нейлон	40 (60 ° C); 30 (80 ° C)

Якість поверхні канавки

Гладкість	RTMAX (мкм)	РА (мкм)
Ковзаюча поверхня	≤2,5	0,05-0,3
Дно канавки	≤10	≤2
Бік	≤15	≤3

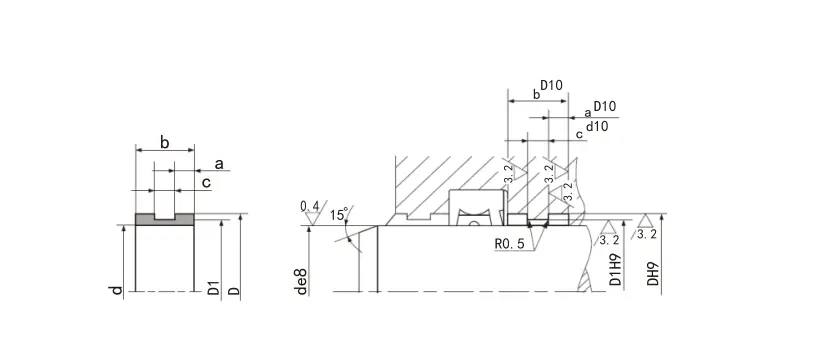

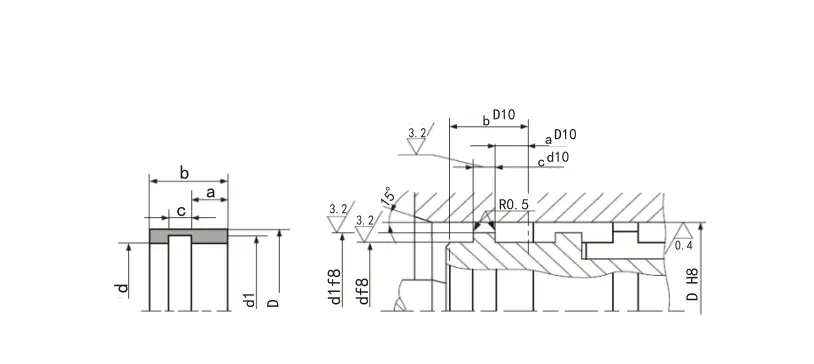

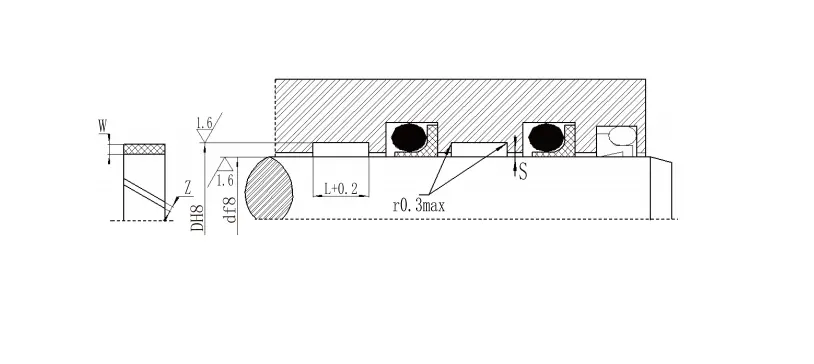

Серія специфікацій кільця поршня

Діаметр стрижня	Нижній діаметр	Ширина канавка	Товщина	Розрив		Діаметр стрижня	Нижній діаметр	Ширина канавка	Товщина	Розрив
D F8/H9	D H8	L+0.2	W	Z		D F8/H9	D H8	L+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999,9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999,9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

Параметри кільця RCSF-1
Параметри			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1
			Втулки без свинцю		Гідравлічний спеціальний рукав	Бронзова базова втулка	Корозійний рукав, стійкий до корозій
Максимальний підшипник (динамічний)			140n/мм²		140n/мм²	140n/мм²	140n/мм²
Максимальний підшипник (статичний)			250n/мм²		250n/мм²	250n/мм²	250n/мм²
Коливальний рух			60n/мм²		60n/мм²	60n/мм²	60n/мм²
Максимальна швидкість ковзання (змащення масла)			<2м/с		<2м/с	<2м/с	<2м/с
Коефіцієнт тертя мкг	Сухе тертя		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Мастило		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Максимальне значення PV (сухе)			3,6n/мг².m/с		3,8n/мг².m/с	4.3n/мм².m/с	3,6n/мг².m/с
Максимальне значення PV (масло)			30n/мм².m/с		30n/мм².m/с	30n/мм².m/с	30n/мм².m/с
Робоча температура			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Теплопровідність			42 Вт/М.К.		42 Вт/М.К.	42 Вт/М.К.	42 Вт/М.К.
Коефіцієнт лінійного розширення			11*10-6/К		11*10-6/К	18*10-6/К	15*10-6/К
Таблиця параметрів кільця RCFB
Параметр		RCFB090		RCFB092		RCFB09G
Щільність		8,9 г/см³		8,9 г/см³		8,9 г/см³
Міцність на стиск		470n/мм²		470n/мм²		470n/мм²
Теплопровідність		60 Вт/М.К.		60 Вт/М.К.		58 Вт/М.К.
Коефіцієнт лінійного розширення		18,5*10-6/К		18,5*10-6/К		18,5*10-6/К
Твердість		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Подовження		55%		55%		55%
Назва матеріалу		Cusn8p		Cusn8p		Cusn8p
Інші додаткові матеріали		Cusn6.5p		Cusn6.5p		Cusn6.5p
