Гідравлічні ущільнювачі для поршнів та поршневих стрижнів є єдиною назвою для класу гідравлічних ущільнювачів, але насправді ми поділили багато різних моделей, а характеристики та фокус різних моделей також будуть різними. Як професійний виробник, ми дуже раді представити вас. Звичайно, якщо у вас є інші індивідуальні потреби, ви також можете зв’язатися з нами для глибшого розуміння.

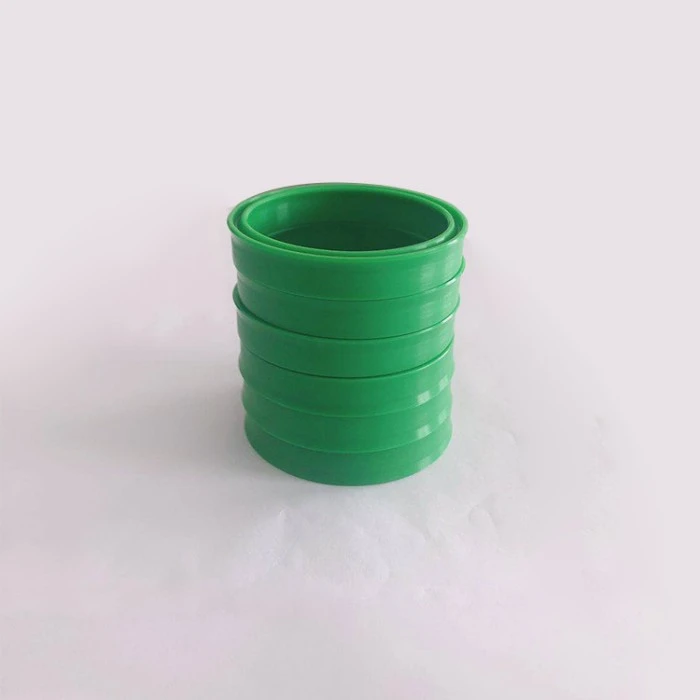

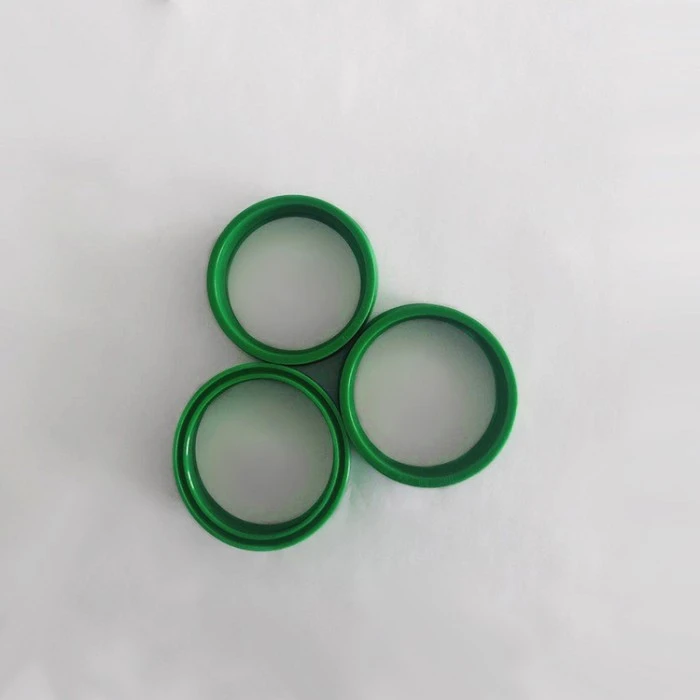

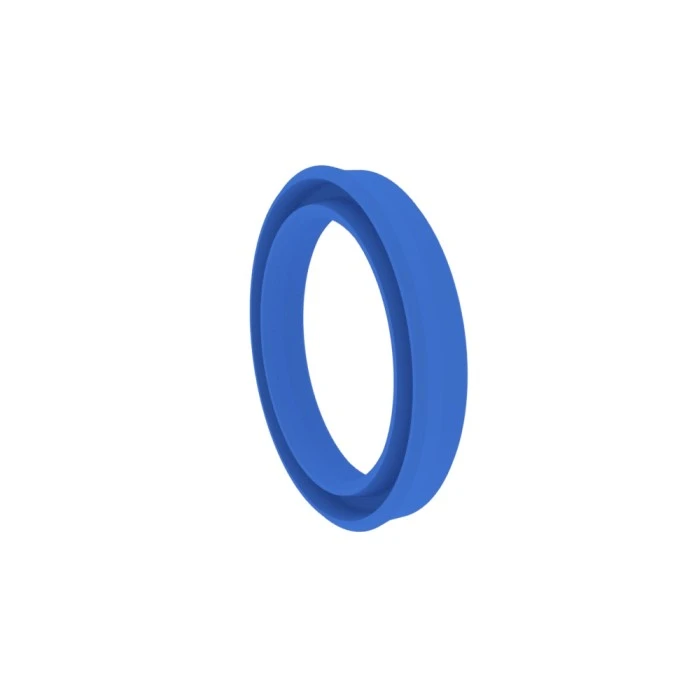

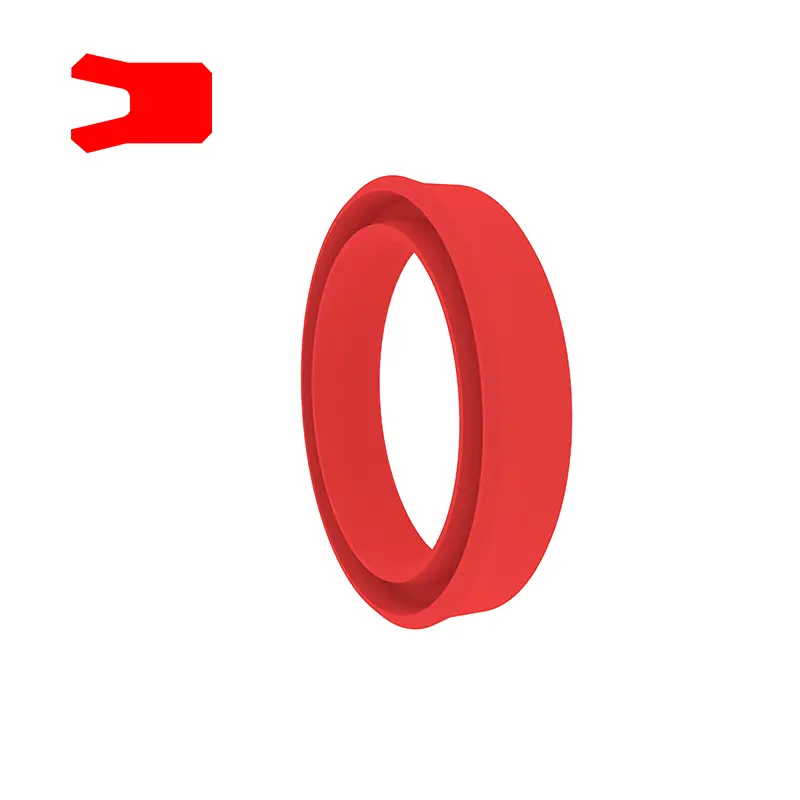

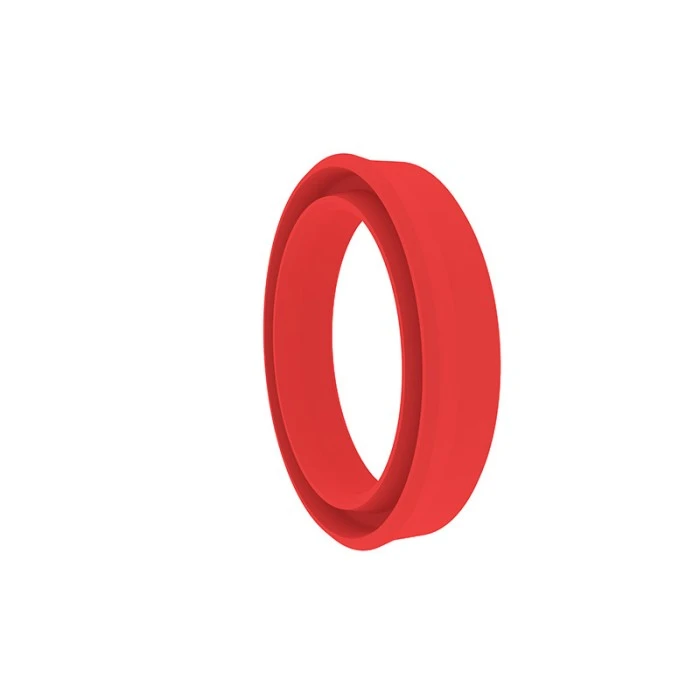

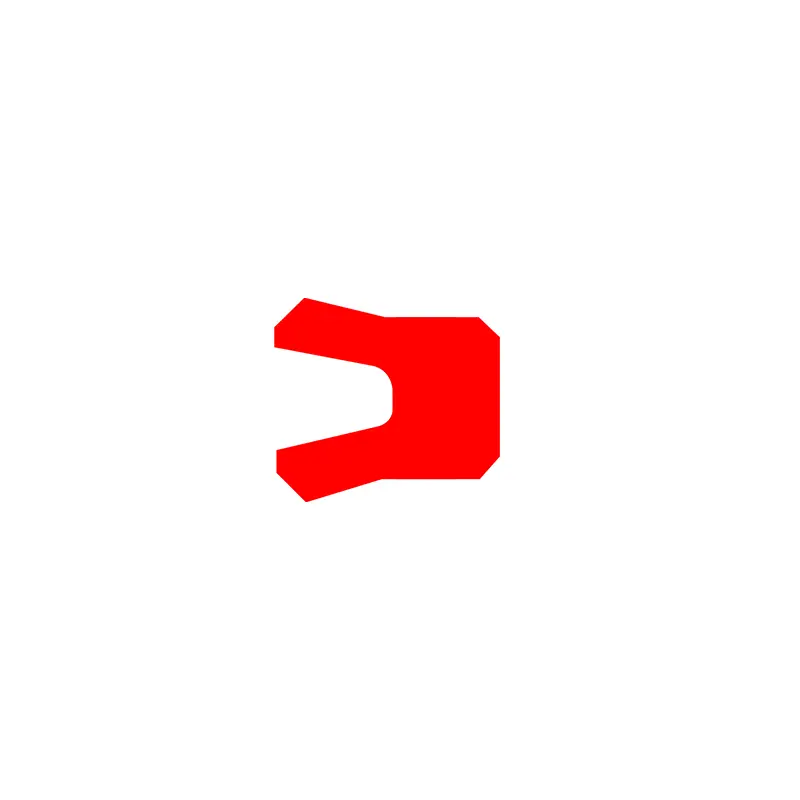

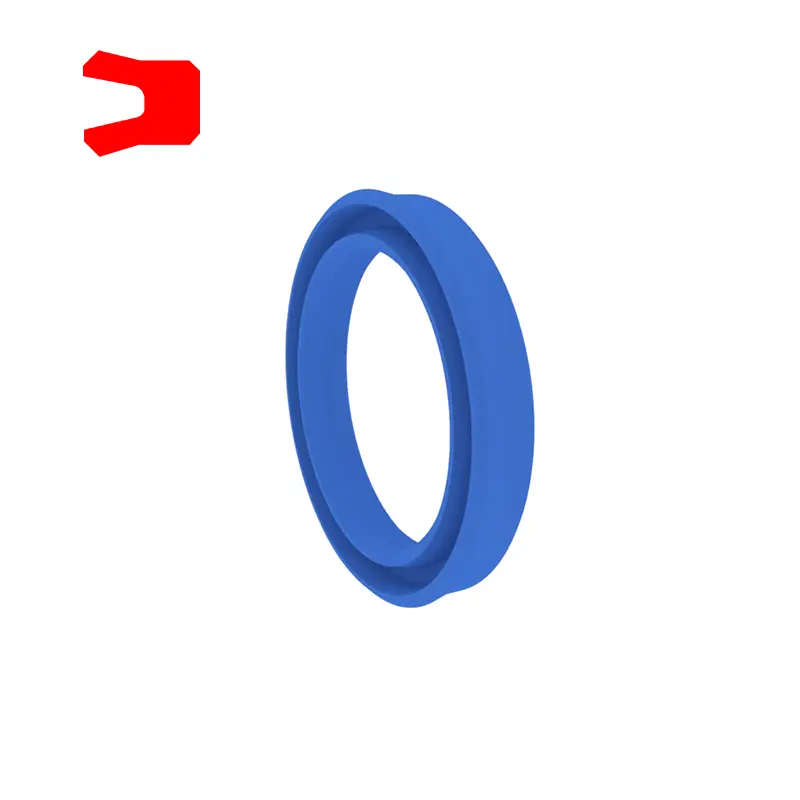

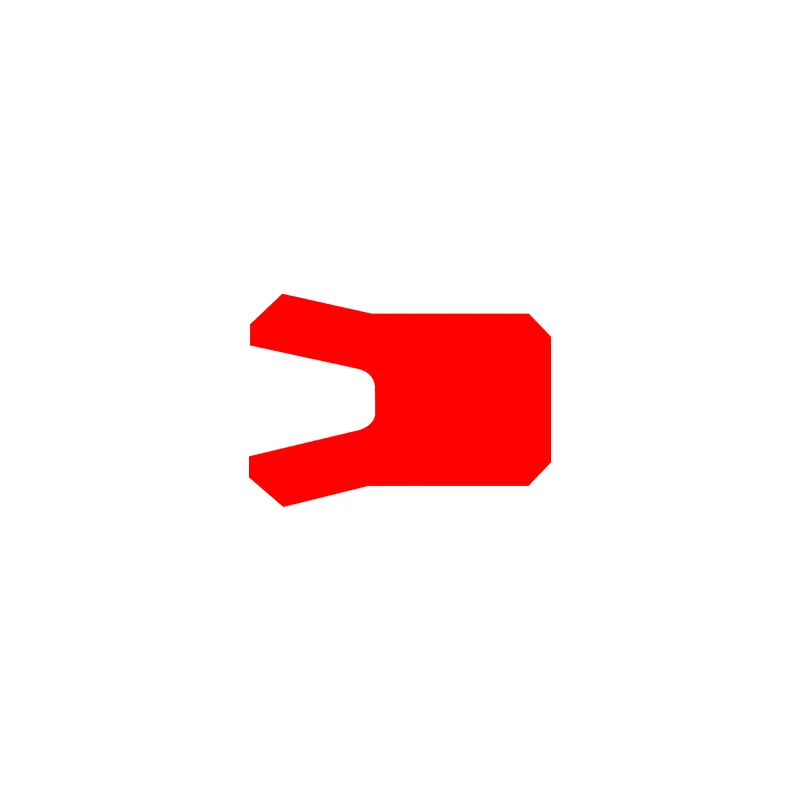

Ущільнювач Un-Type-це симетрична ущільнення, спеціально використовується на поршнях або поршнях, що використовуються в пішохідних машинах, легкій промисловій машині, сільськогосподарських машинах, кранах, автомобілях, лісового господарства, гірничих машин тощо

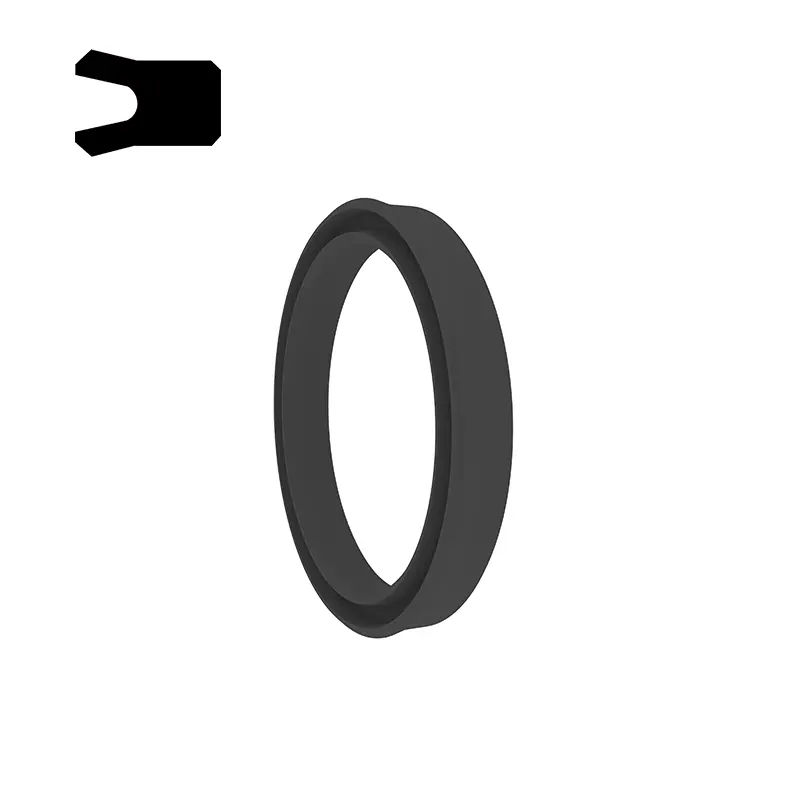

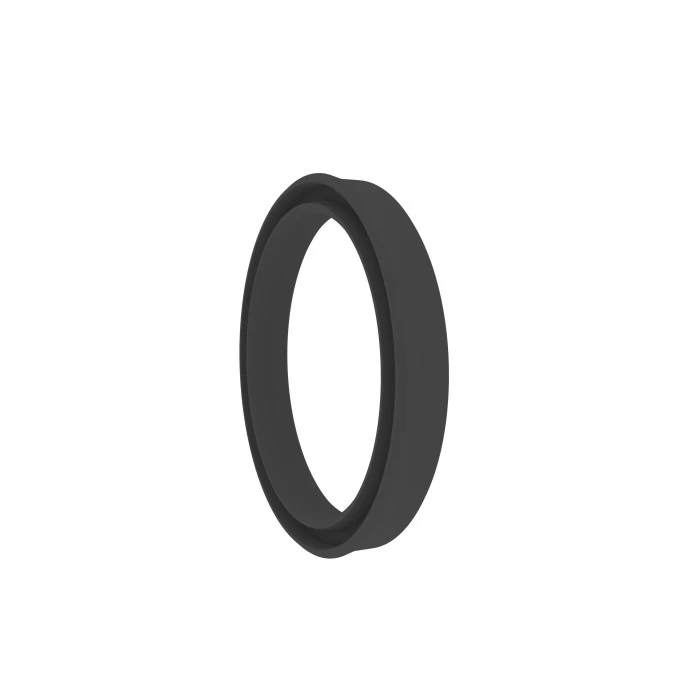

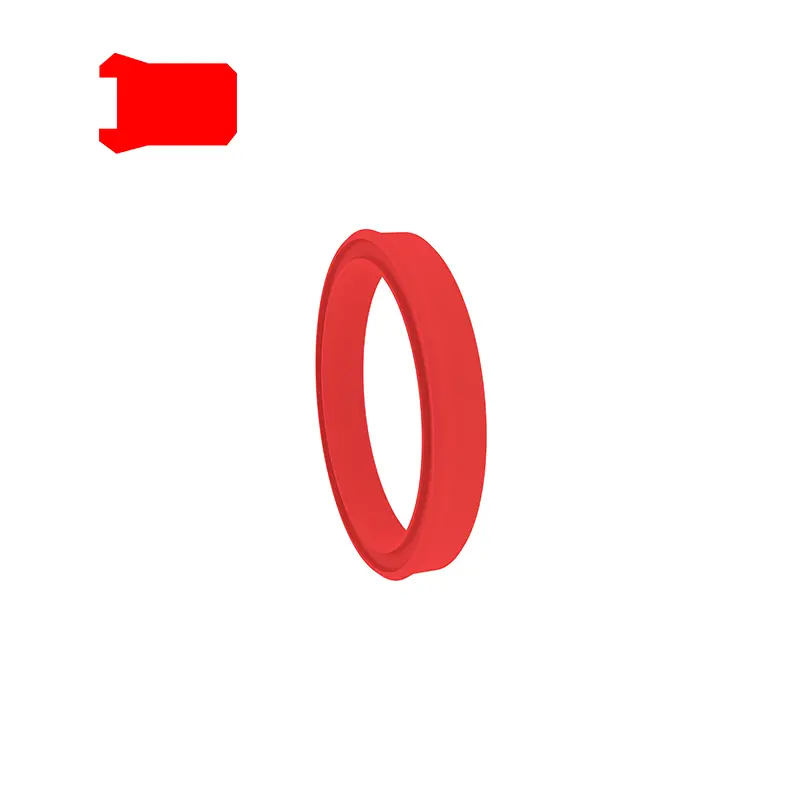

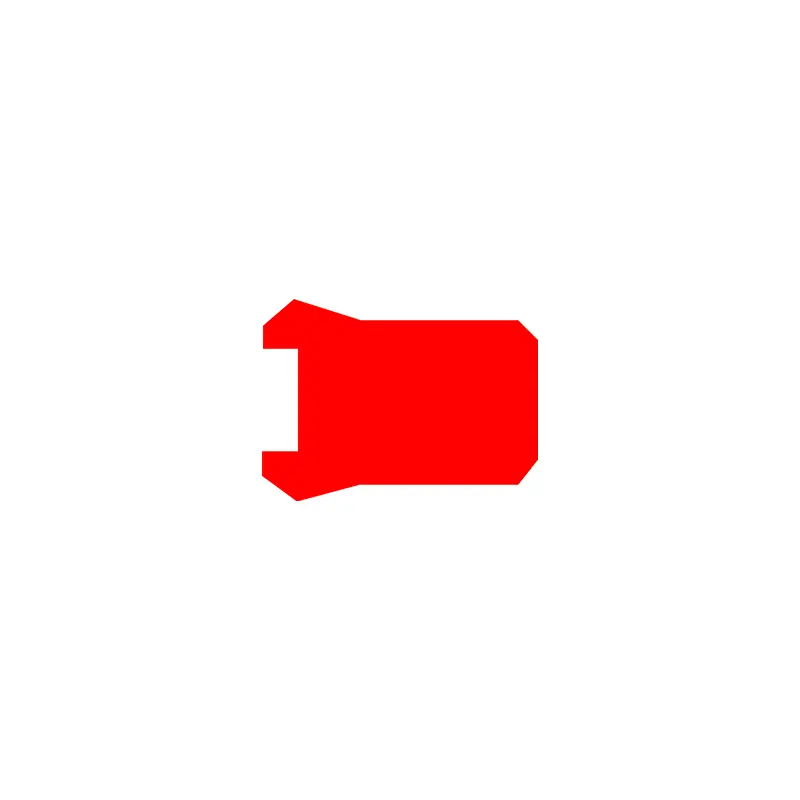

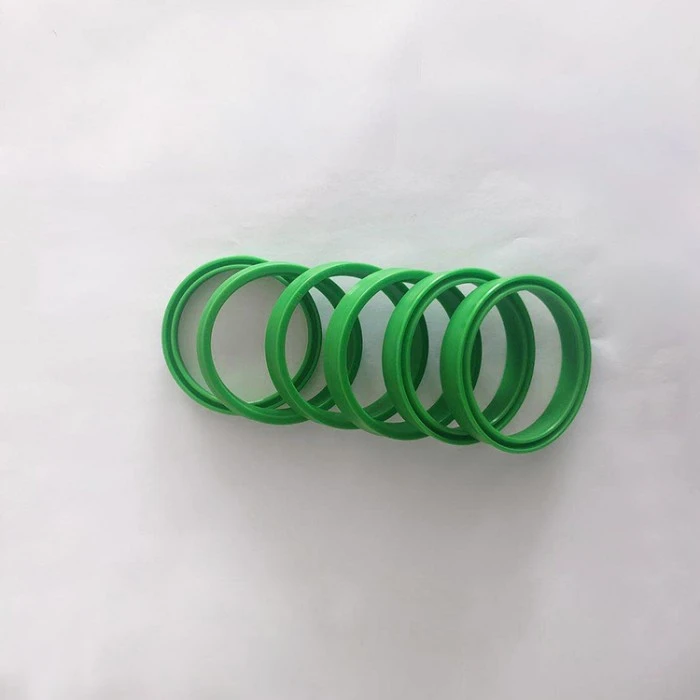

Ущільнення типу UHS-це симетричне ущільнення як для отворів, так і для валів, з меншим поперечним перерізом, який можна встановити в цілісній канавці. Підтримуюче кільце потрібно в корені при використанні під 16 ~ 32mPA.

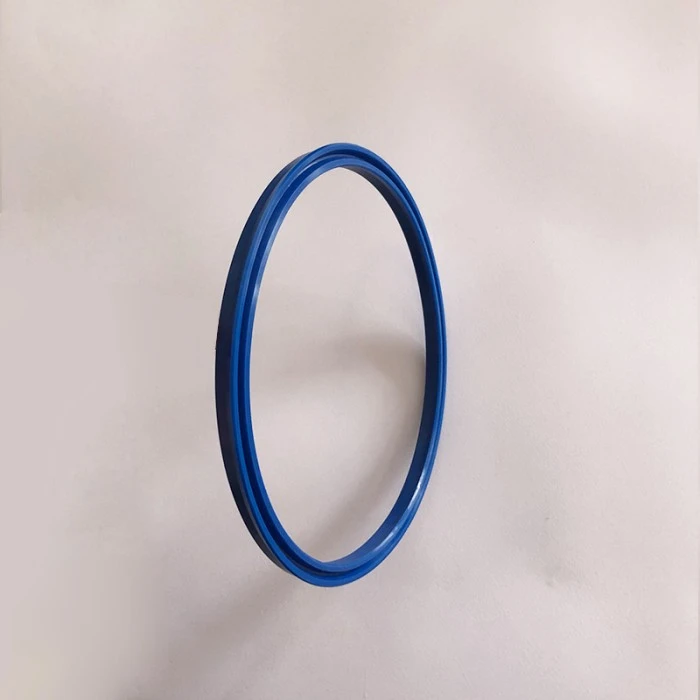

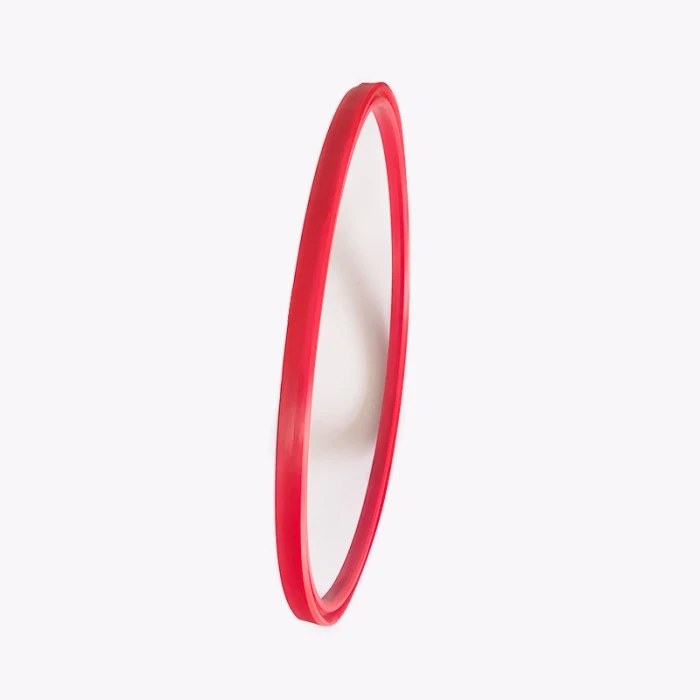

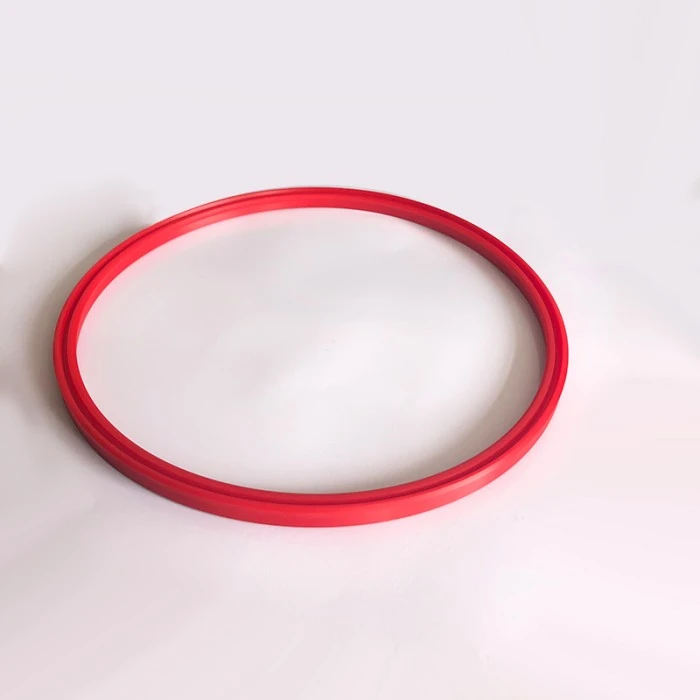

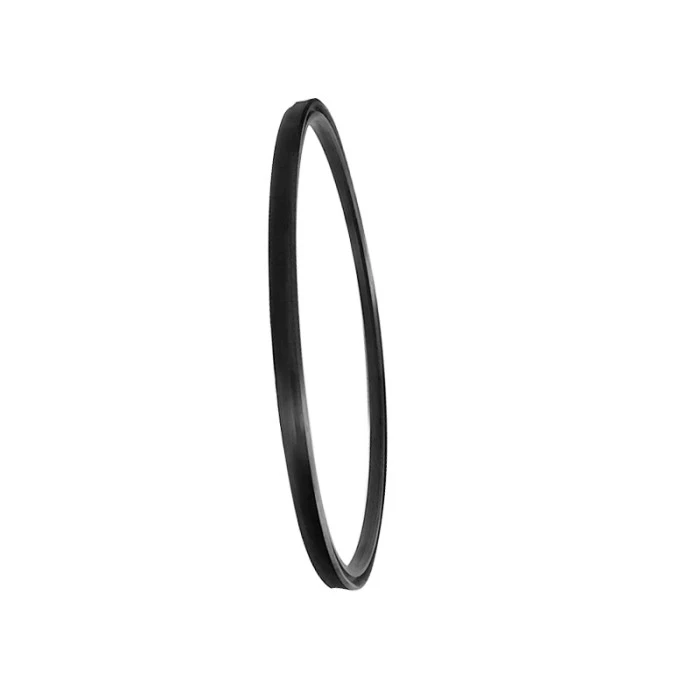

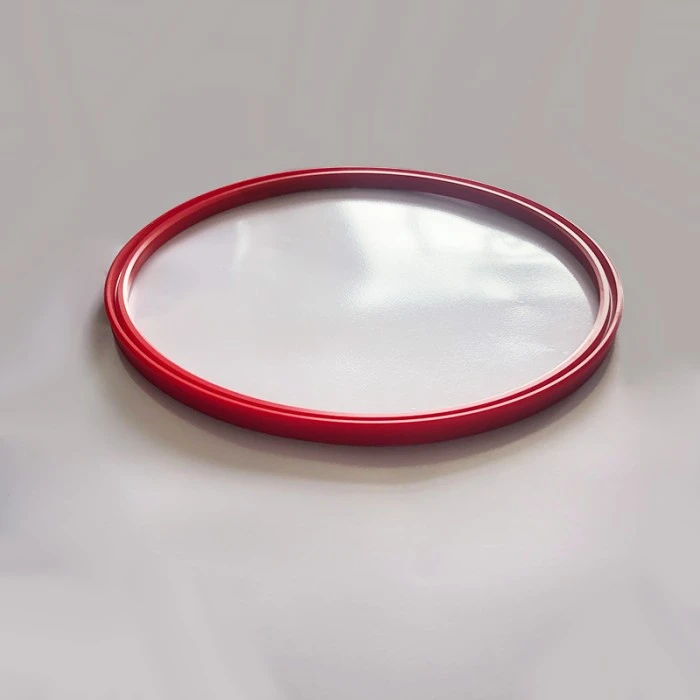

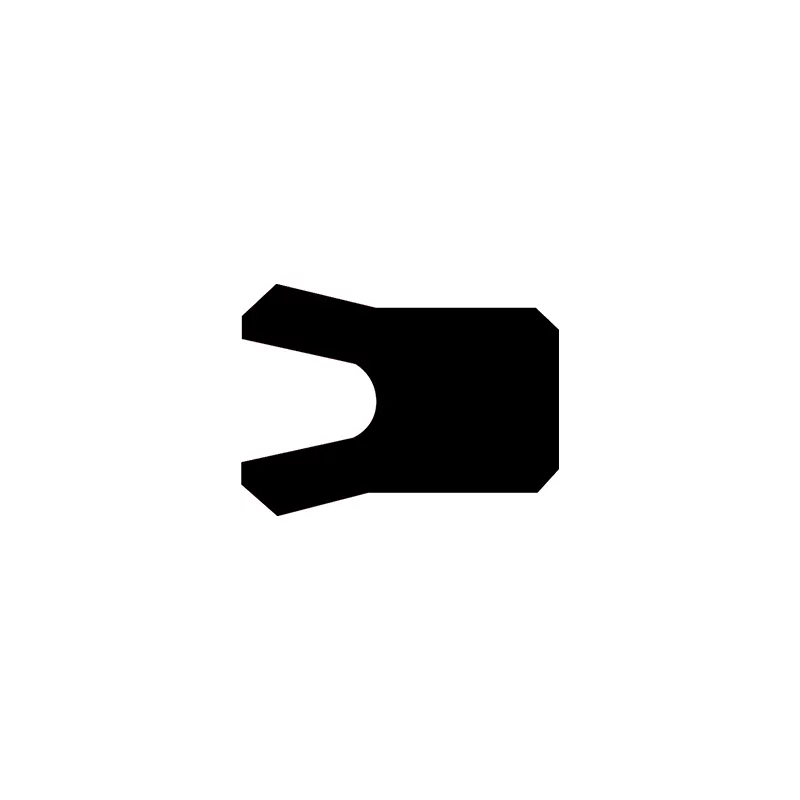

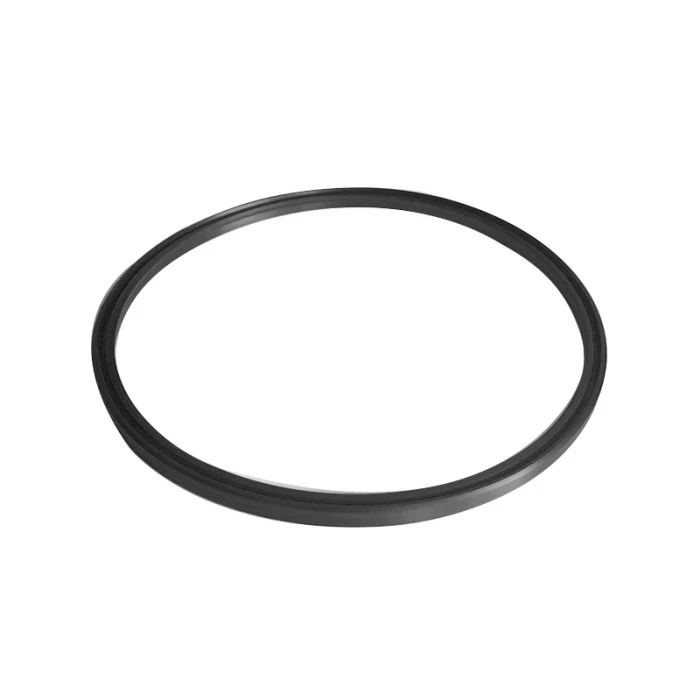

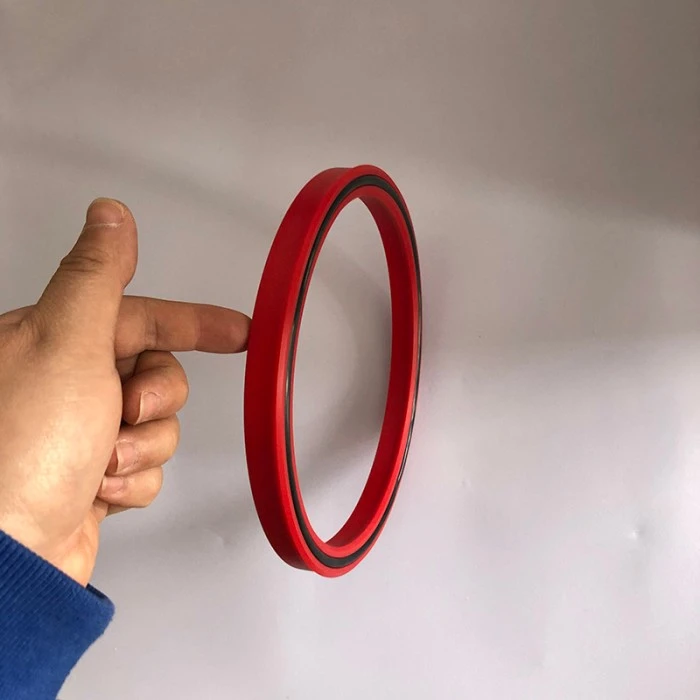

Ущільнення типу RCBKY-це симетрична ущільнення як для отворів, так і для валів, з хорошими динамічними та статичними ущільнювальними показниками. В основному використовується для ущільнення великого діаметра, а матеріал - нітрилова гума (NBR).
Ущільнювач BA-це симетричне ущільнення як для отворів, так і для валів, в основному використовується для ущільнення плунжерів, поршневих стрижнів, кування кування та гідравлічного обладнання для ходьби. Особливості:
1. Нечутливий до вібраційних навантажень та піків тиску
2. Хороша здатність проти екстрейзій
3. Краще герметизація без навантаження та низької температури
Підходить для суворих умов праці

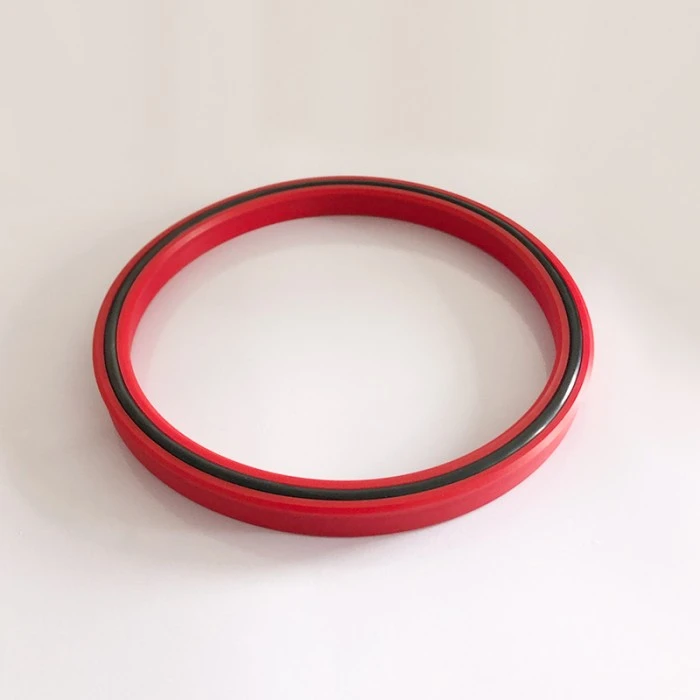

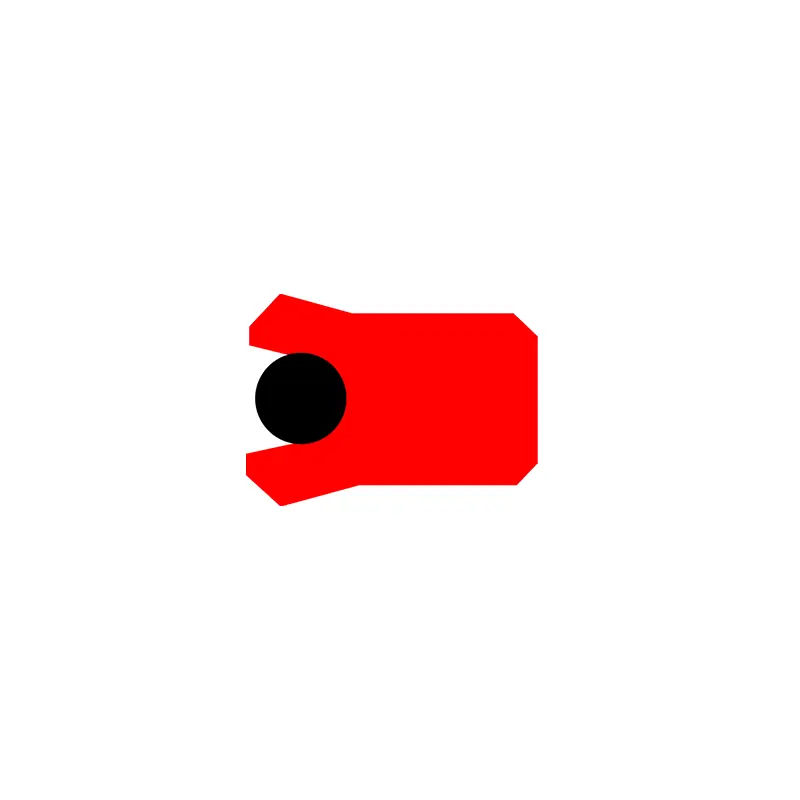

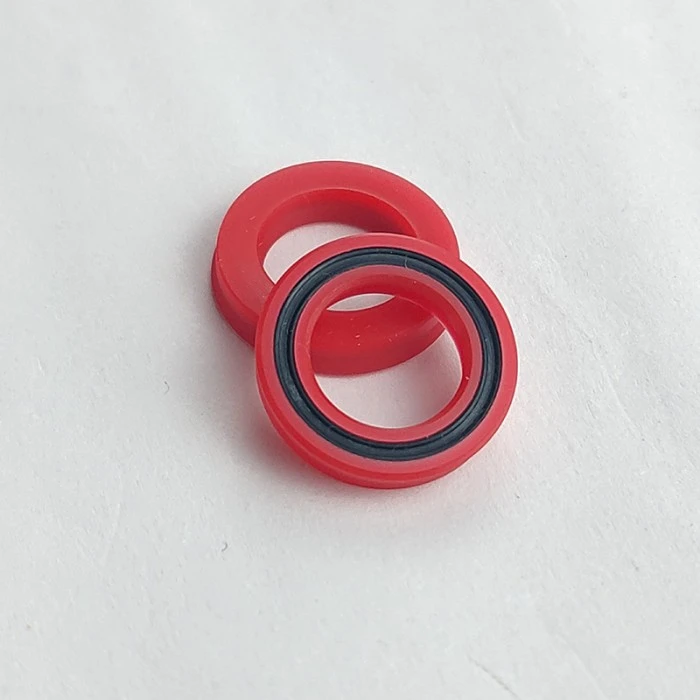

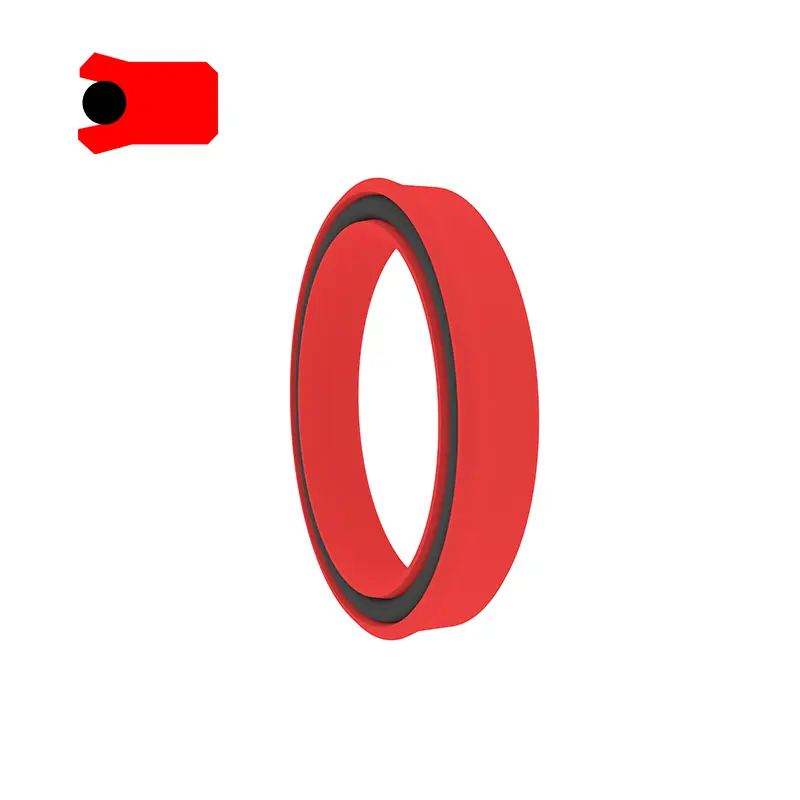

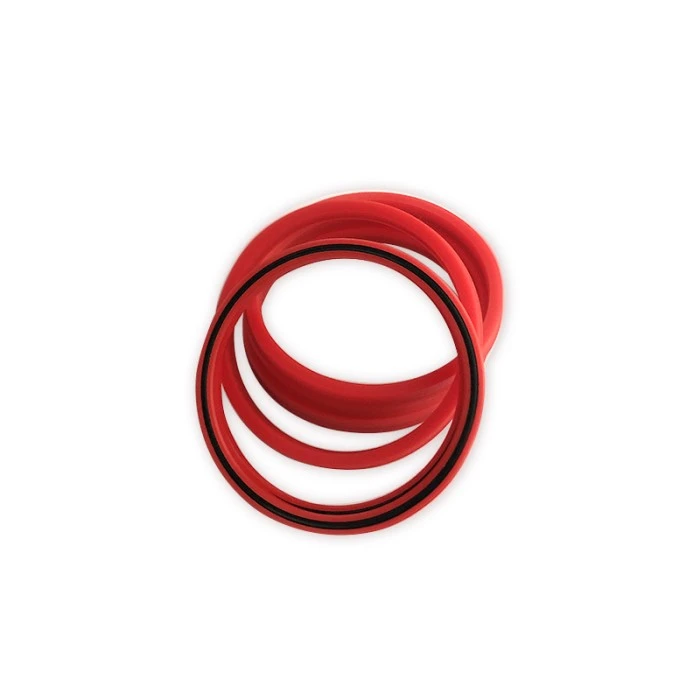

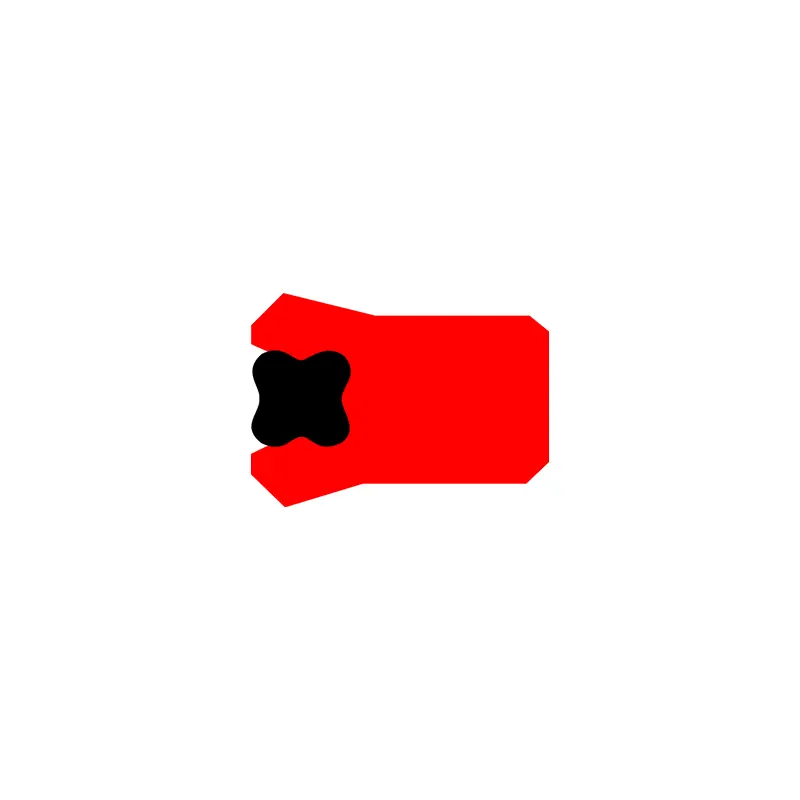

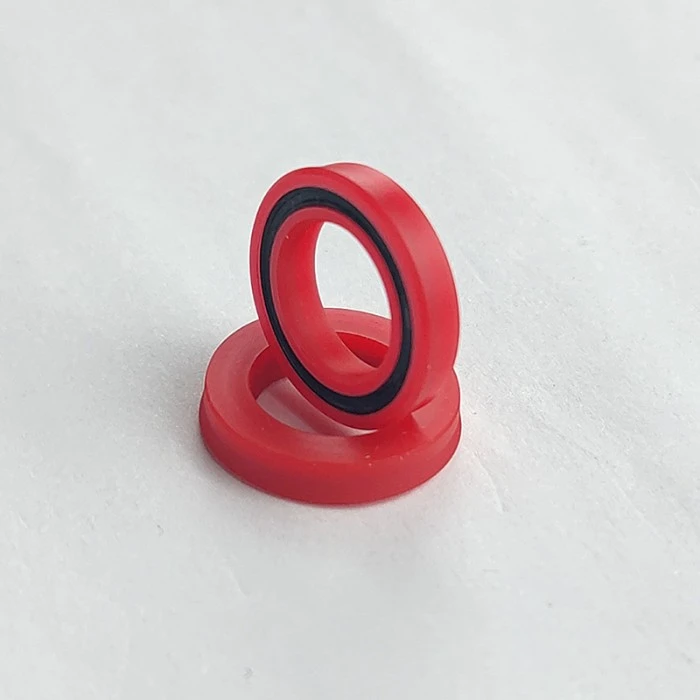

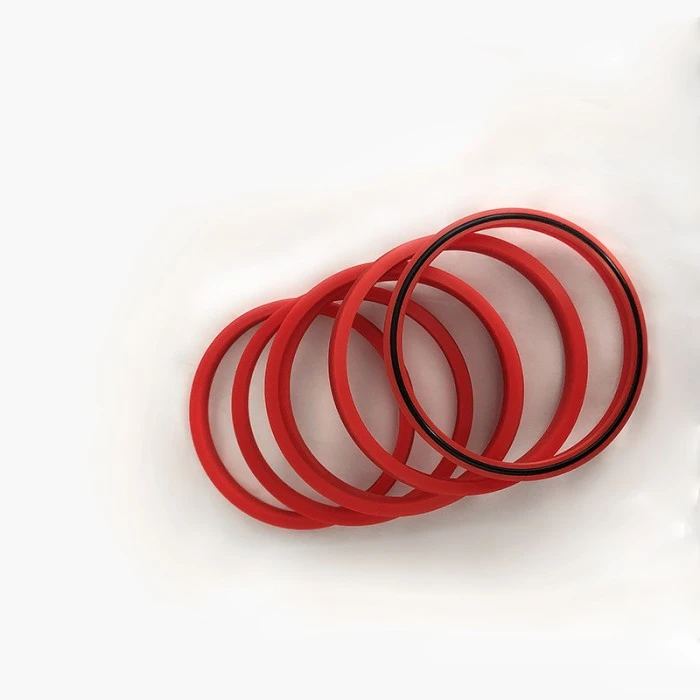

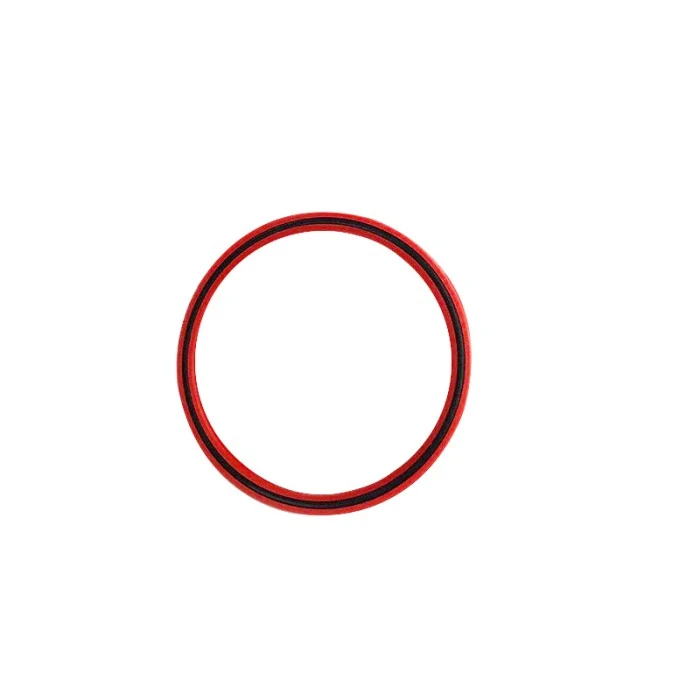

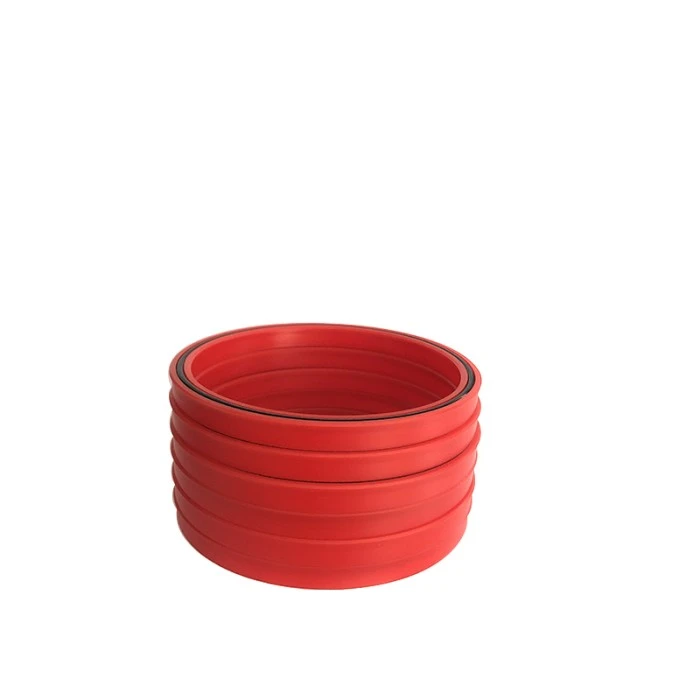

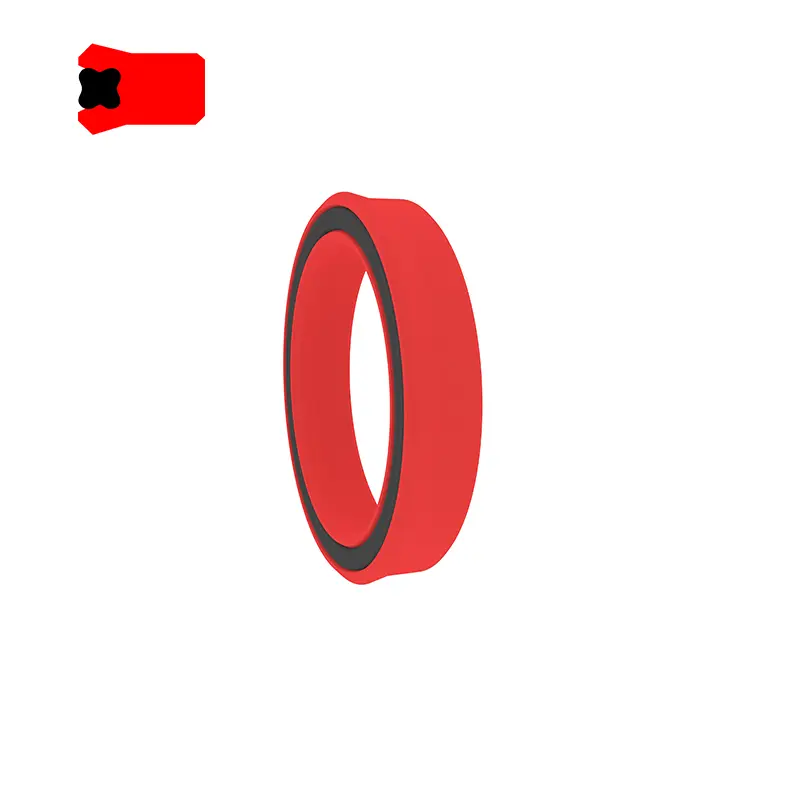

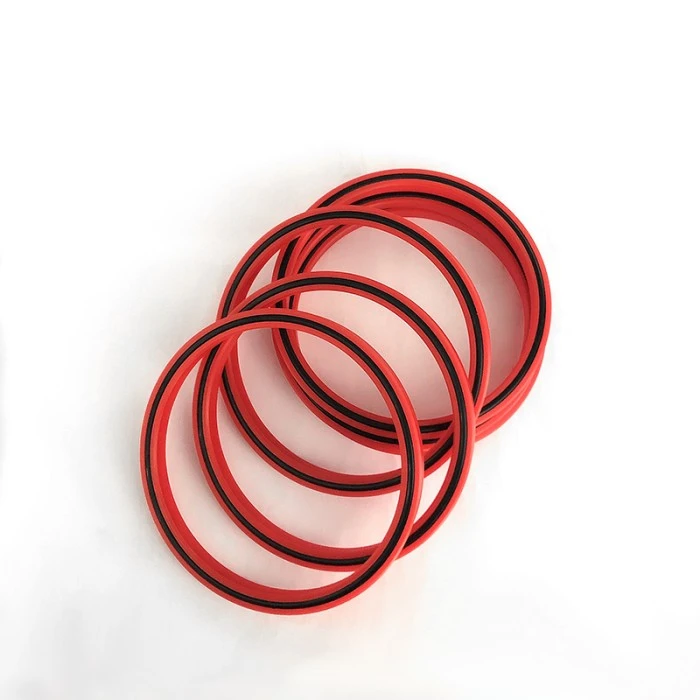

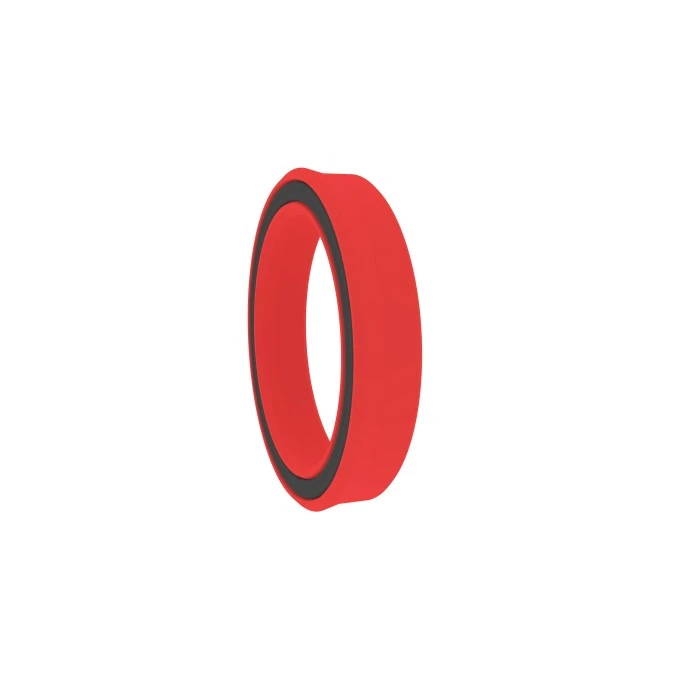

Ущільнення VAD - це симетрична ущільнення як для отвору, так і для валу. Це результат подальшого розвитку ущільнення губ. Зоряне кільце відіграє радіальну силу і компенсує знос ущільнювальної губи. Тиск системи передається на герметичну губу через стиснене та деформоване зіркове кільце, тому продуктивність ущільнення високого та низького тиску є відмінною. В основному він використовується для ущільнення колон, поршневих стрижнів, кування кування та гідравлічного обладнання для пішохідного обладнання. Матеріал: Поліуретановий матеріал (PU) + нітрильна гума (NBR), особливості:
1. Нечутливий до вібраційного навантаження та піку тиску
2. Хороша здатність проти екстрейзій
3. Краще герметизація без навантаження та низької температури
4. Підходить для суворих умов праці
5. Довге життя.

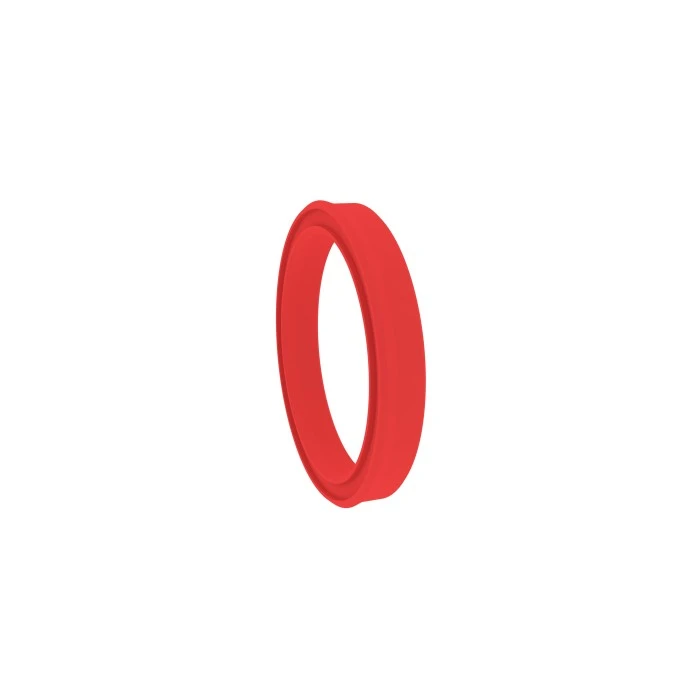

Ущільнювач типу Ki-A-симетрична ущільнення як для отвору, так і для валу, в основному використовується в інженерних машинах, промислових транспортних засобах, сміттєзвалищах, сільськогосподарських машинах, кранах, машинах для лиття ін'єкцій, телескопічних циліндрів, гідравлічних циліндрів тощо.
1. Відмінні динамічні та статичні ущільнювальні показники
2. Компактна структура, ґрунт канавки дозволяє більш високу шорсткість поверхні
3. Конструкція для обмеженого променевого розміру простору порожнини
Особливості та додатки продукту:
Вибір матеріалу:
І
Стандартний матеріал: Поліуретановий матеріал PU Інші додаткові матеріали: нітрилова гума R01, Fluororubber R02 (будь ласка, зверніться до нашої компанії)
Uhs
Стандартний матеріал: нітрилова гума R01 Інші додаткові матеріали: Поліуретановий матеріал PU, Fluororubber R02
Бакалавр
Поліуретановий матеріал PU + нітрилова гума R01
Приклад замовлення:
Приклад упорядкування: Вал отвору Універсальний ущільнювач UN50 × 65 × 10PU (DXDXH) + Матеріальний код
Приклад упорядкування: Універсальний ущільнювач отвору ущільнюється UHS50 × 60x6 R01 (DXD × H) + код матеріалу
Rcbky
Бакалавр
Приклад замовлення: BA50 × 60 × 10 (D × D × H)
Що
До A

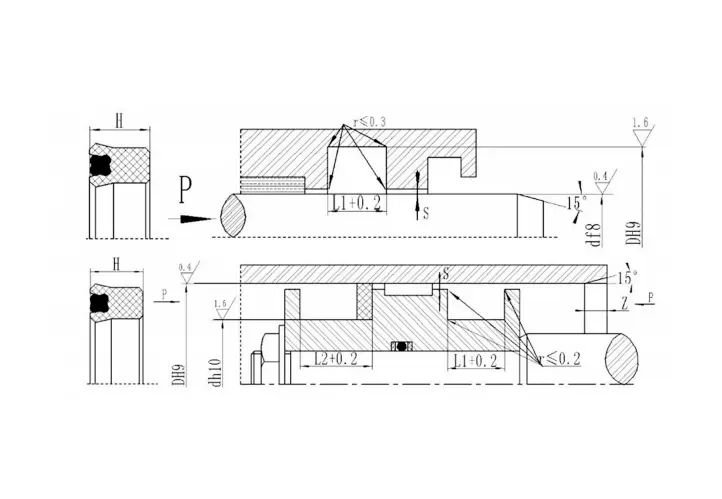

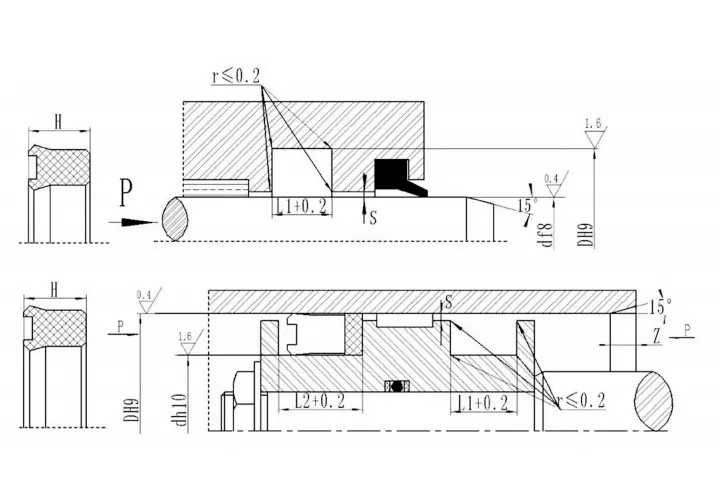

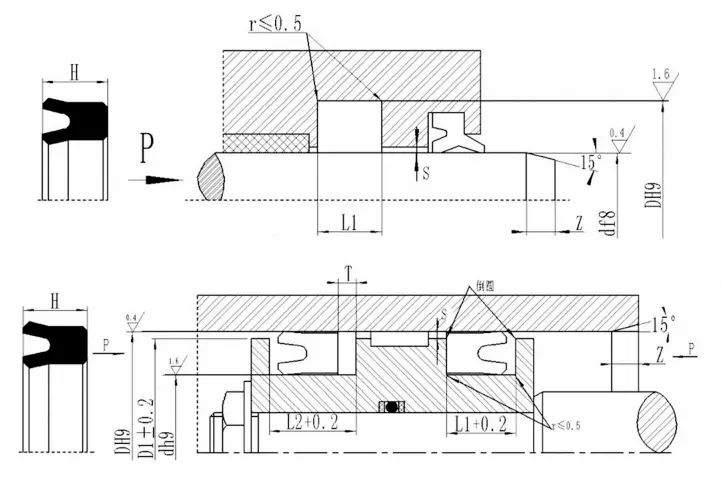

Технічні характеристики та розміри:

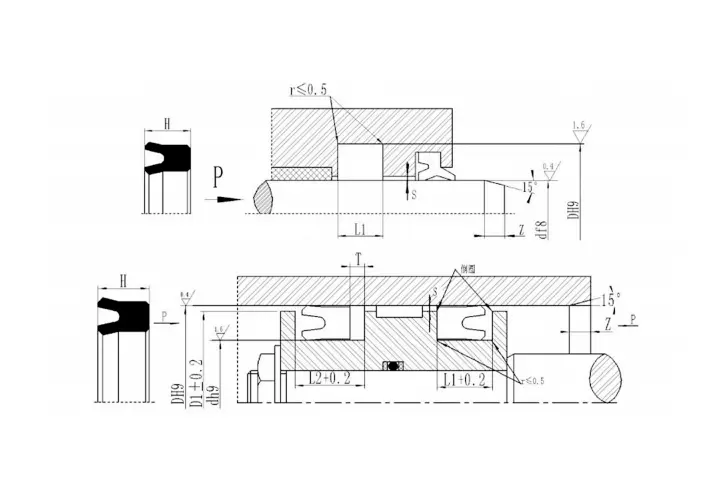

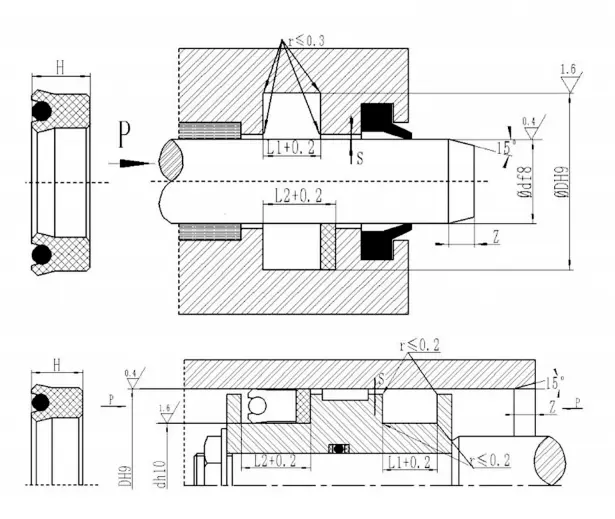

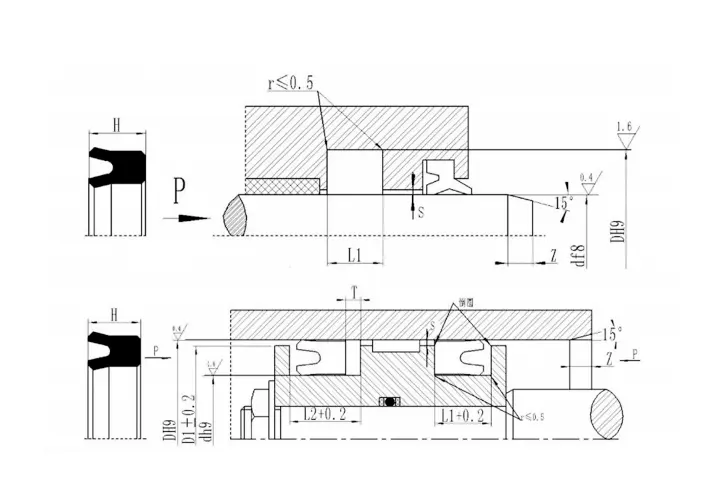

Uhs| Технічні характеристики та розміри канавки | ||||||||||||||
| Номер товару | d | D | H | L1 | L2 | T |
|
Номер товару | d | D | H | L1 | L2 | T |
| UHS-6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | UHS-30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
| UHS-11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | UHS-31.5*41.5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
| UHS-12.5*20.5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | UHS-32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
| UHS-14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
| UHS-15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
| UHS-16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | UHS-35.5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
| UHS-18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | UHS-38*48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
| UHS-20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | UHS-40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
| UHS-22.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | UHS-45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
| UHS-23.5*31.5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | UHS-45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
| UHS-25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | UHS-47*57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
| UHS-27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
UHS-50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
| UHS-28*35,5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
UHS-53*63*6 | 53 | 63 | 6 | 7 | 9 | 3 |
| Приклад замовлення таблиці стандартних розмірів: RCBKY 800 × 770 × 18 (D × D × H) | |||||||
| Номер товару | D | d | H | З | L1 | L2 | Zmin |
| Rcbky250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
| Rcbky255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
| Rcbky265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
| Rcbky275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
| Rcbky280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
| Rcbky300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
| Rcbky305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
| Rcbky320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
| Rcbky325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
| Rcbky340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
| Rcbky345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
| Rcbky350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
| Rcbky355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
| Таблиця стандартного розміру | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
| 6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
| 8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
| 10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
| 10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
| 12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
| 12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 | |||
| Приклад замовлення таблиці стандартних розмірів: VAD 65 × 75 × 8 (D × D × H) | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
| 25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
| 28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
| 30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
| 32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
| 32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
| 35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
| 38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
| 40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
| 40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
| 45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
| 45А | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
| 50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
| 50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
| 55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
| ПРИМІТКА: Повернене ущільнення не обмежуються цією таблицею і можуть бути поставлені в будь -якому розмірі. | ||||||||||||||||||
| Приклад замовлення технічних характеристик: KI-A 50 × 60 × 7 (D × D × H) | |||||||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
| 12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
| 14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
| 16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
| 18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
| 18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
| 20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
| 20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
| 22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
| 22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
| 22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
| 22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
| 22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
| 24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
||||
