Гідравлічні ущільнювачі поршня

Ruichen Seals має великий досвід у виробництві та розвитку тюленів та герметичних матеріалів. Наші гідравлічні ущільнювачі поршневі стрижні включають різноманітні моделі. Ви можете зробити відповідний вибір на основі детальної інформації нижче або зв’язатися з нами, щоб отримати більш підходяще та індивідуальне рішення для ущільнення.

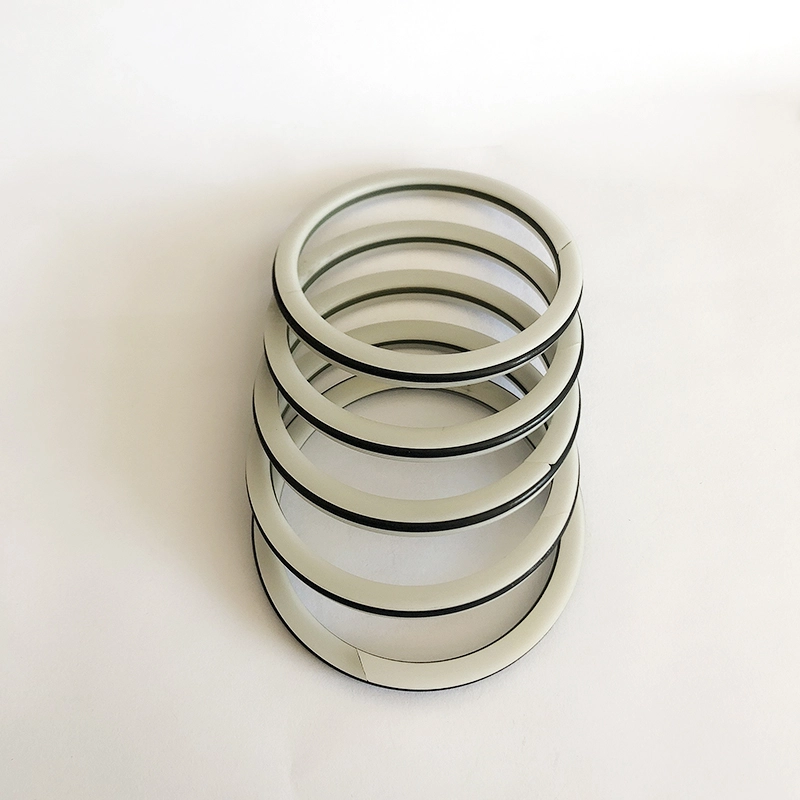

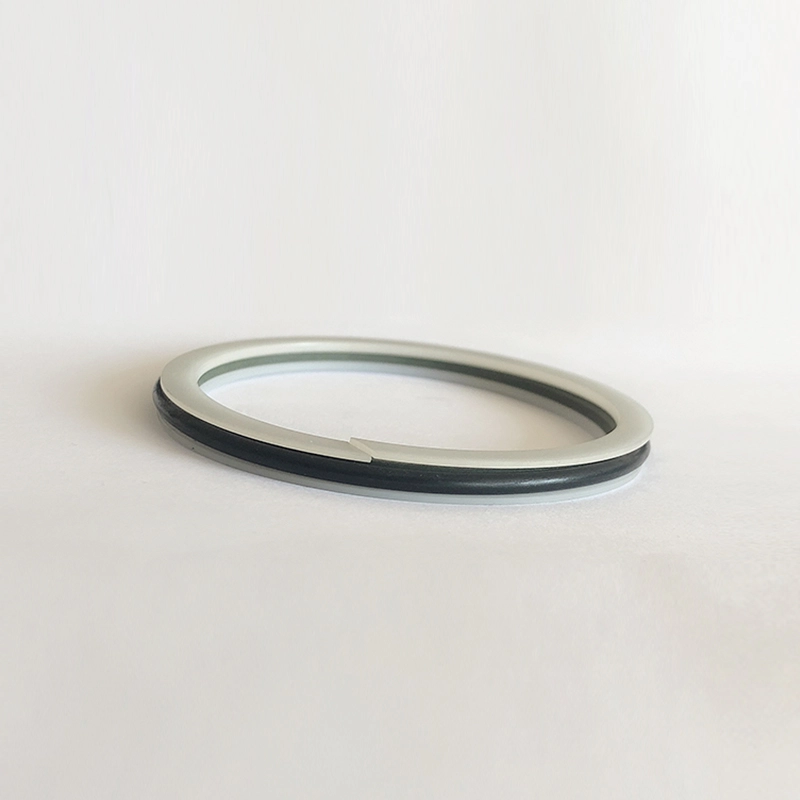

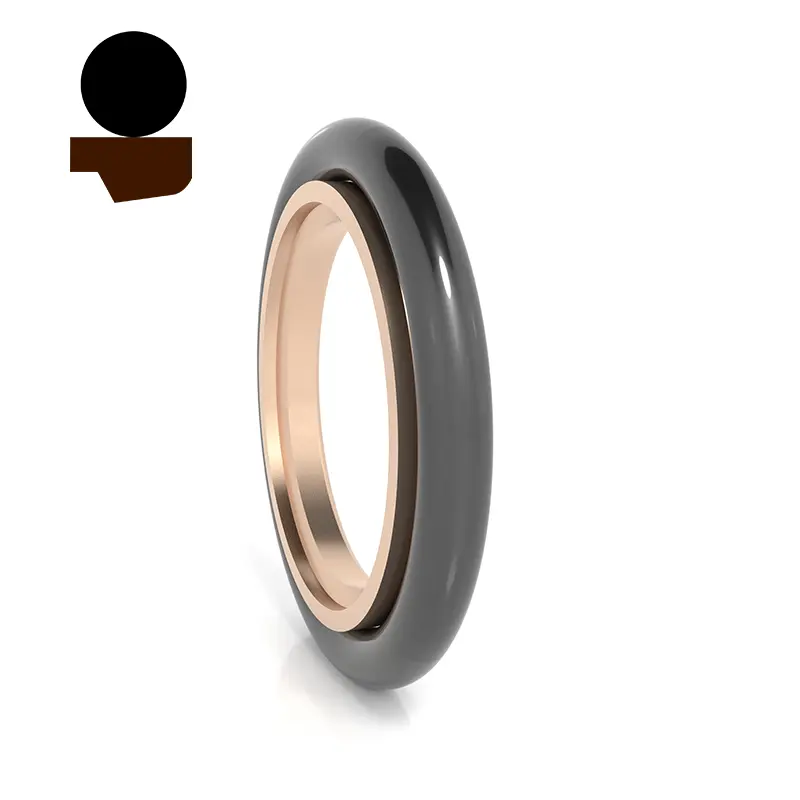

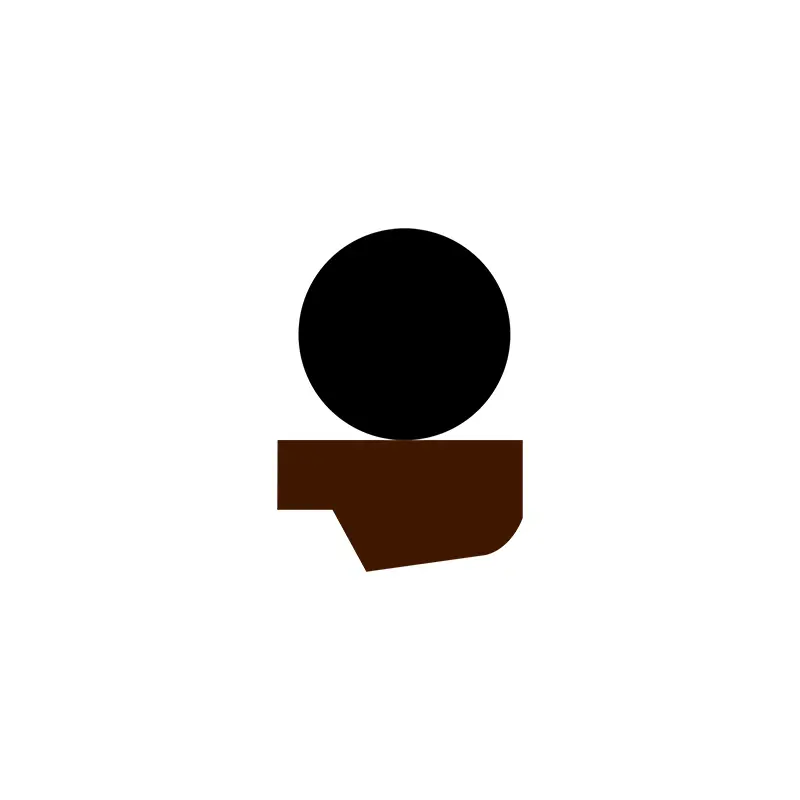

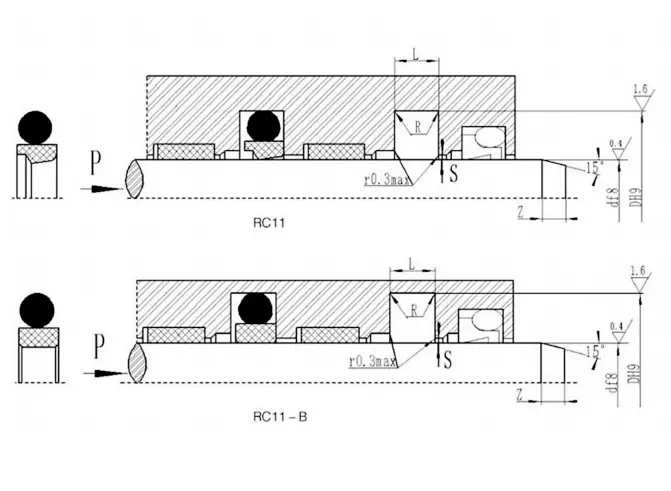

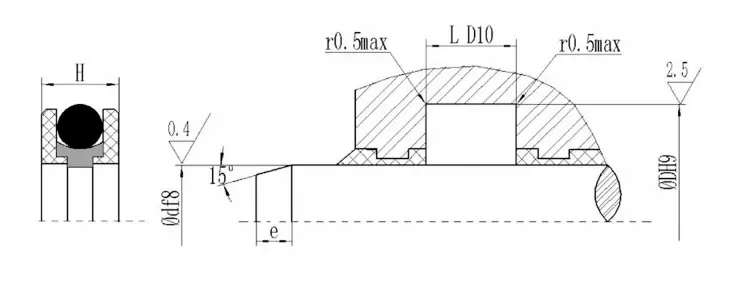

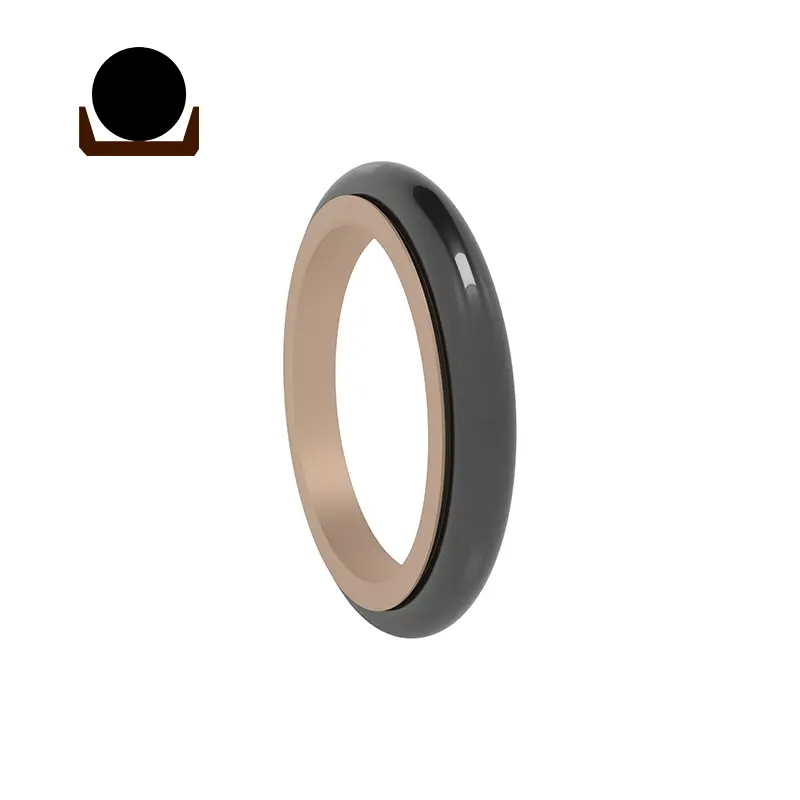

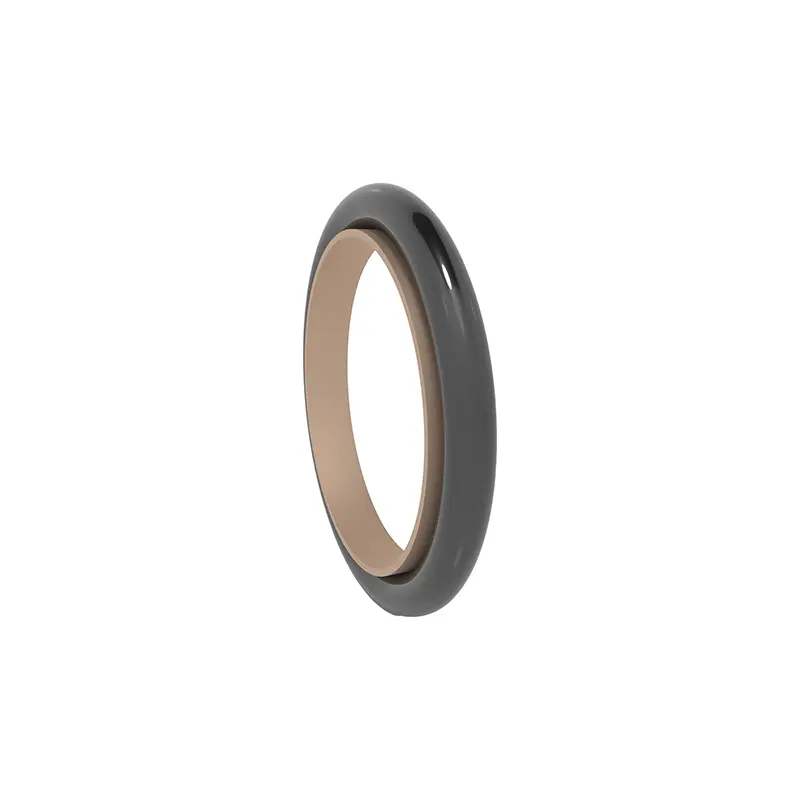

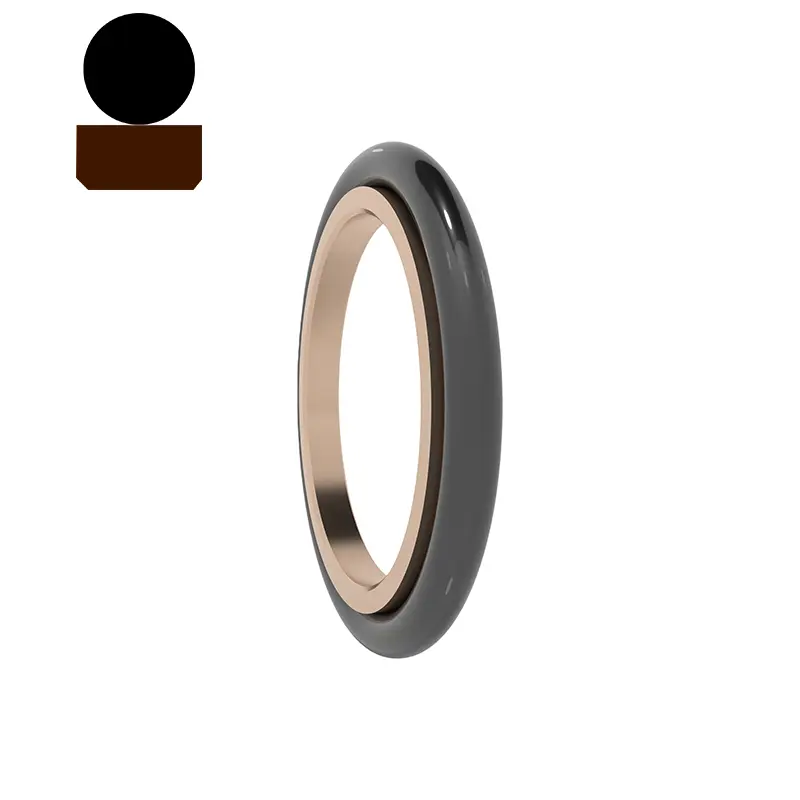

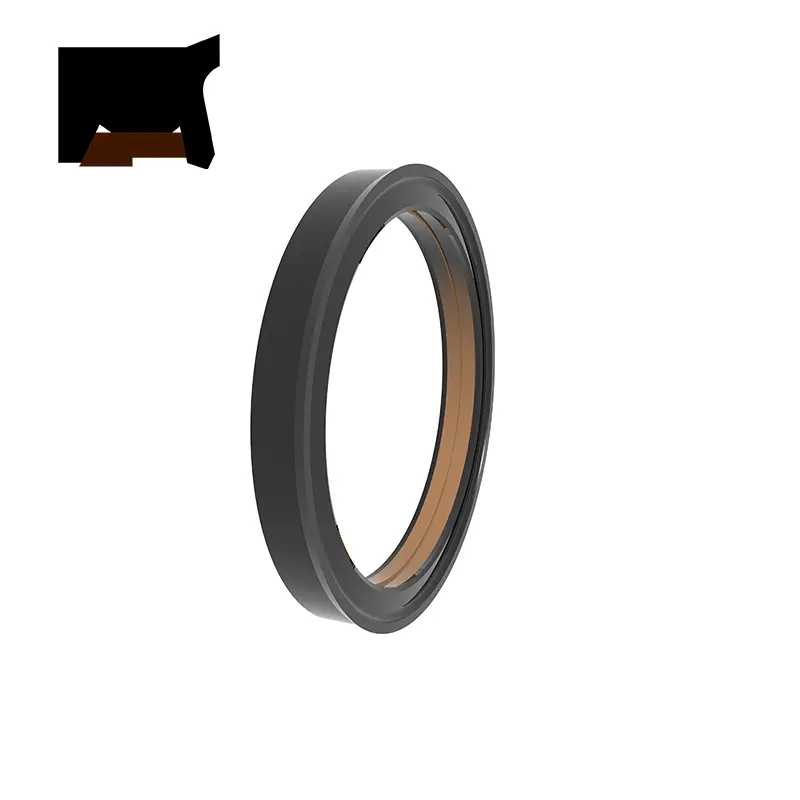

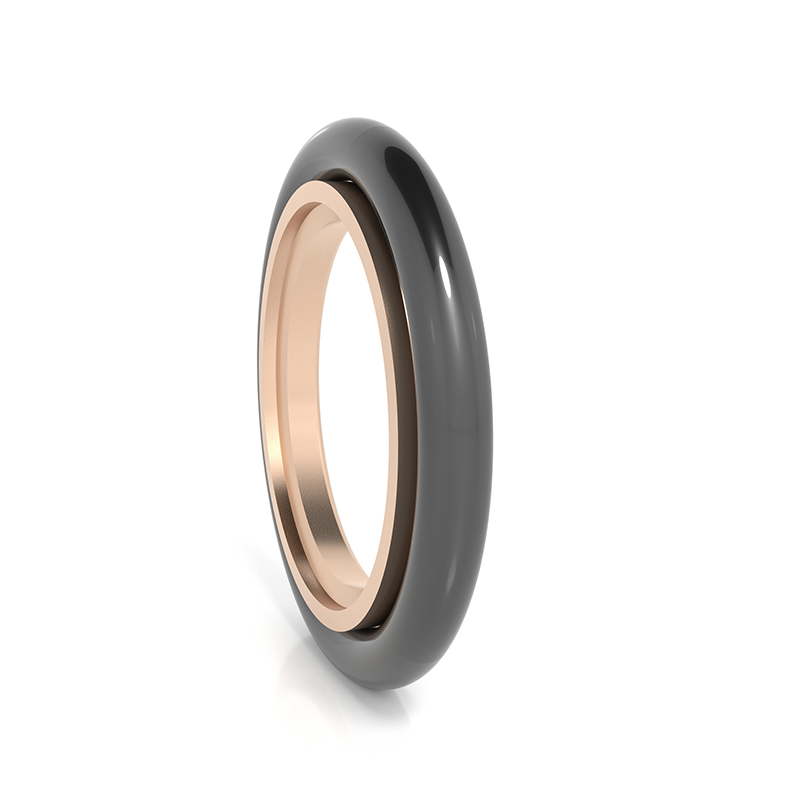

RC11 складається з наповненого PTFE, ступінчастого герметичного кільця та о-подібного гумового кільця, що підходить для гідравлічного зворотно-поступального руху одностороннього герметичного тиску.

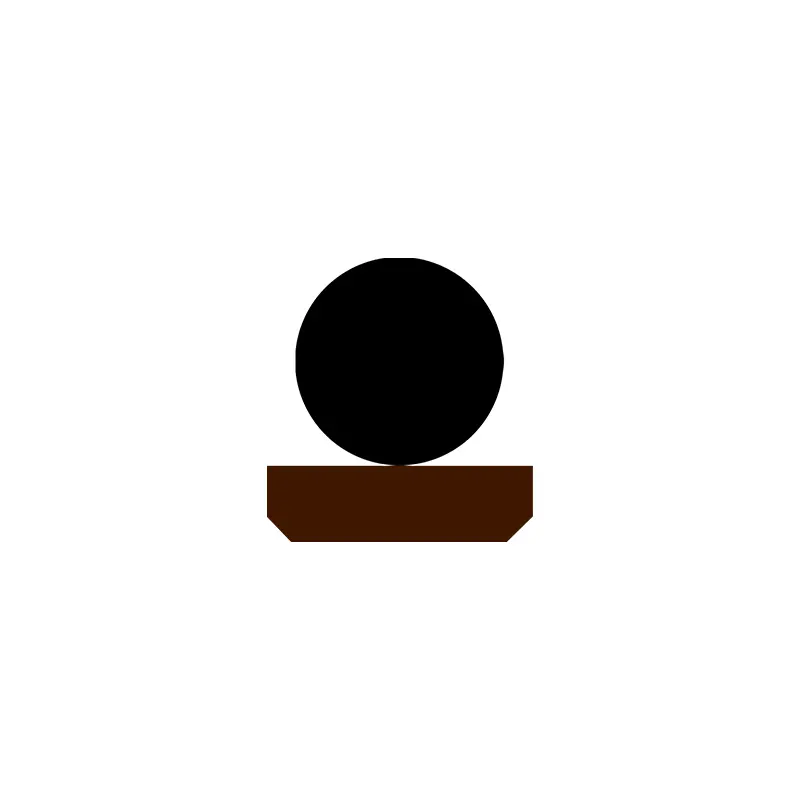

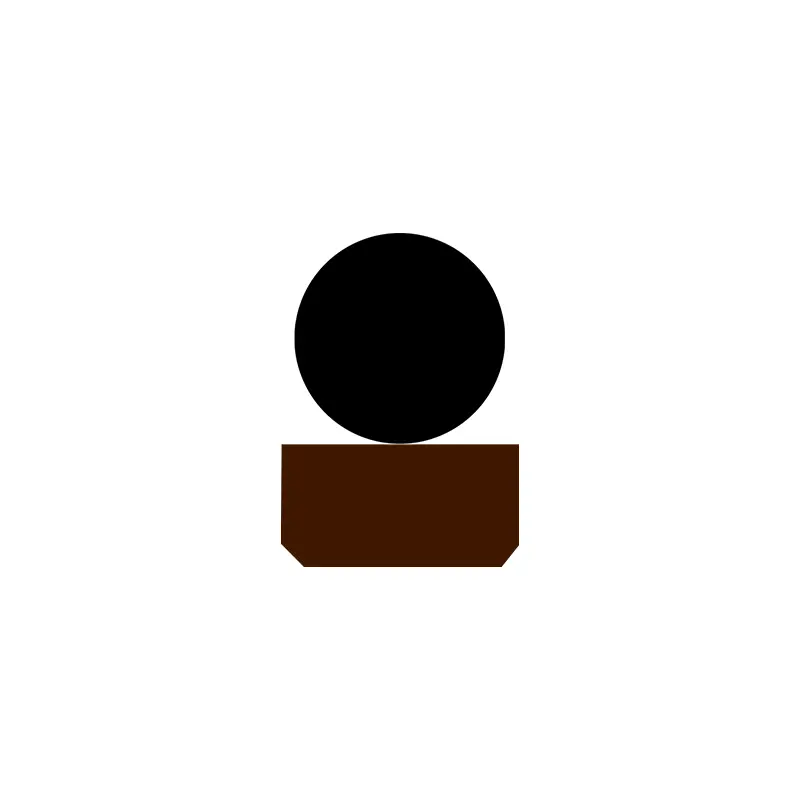

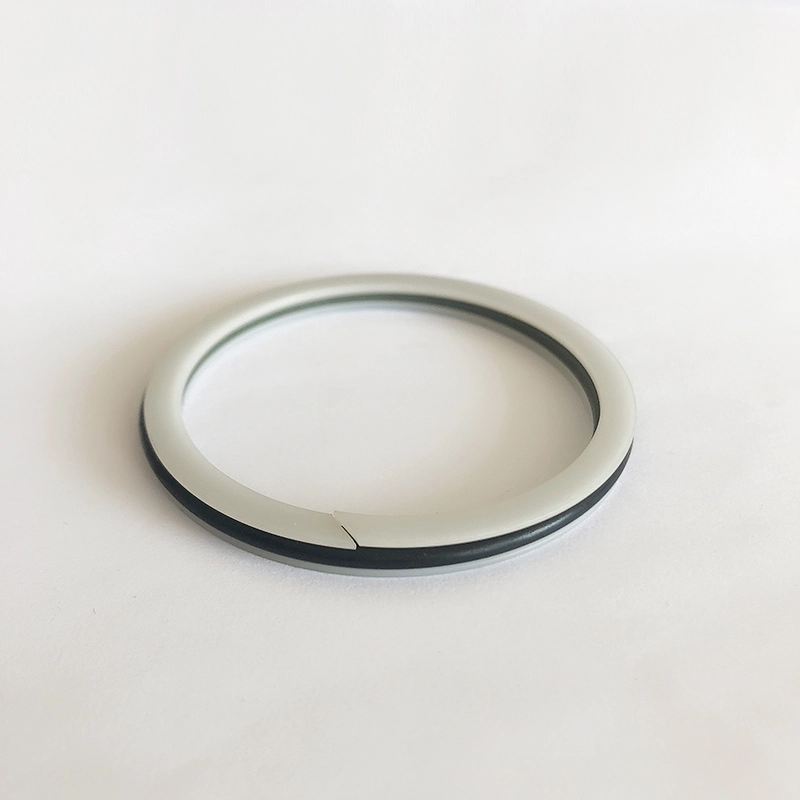

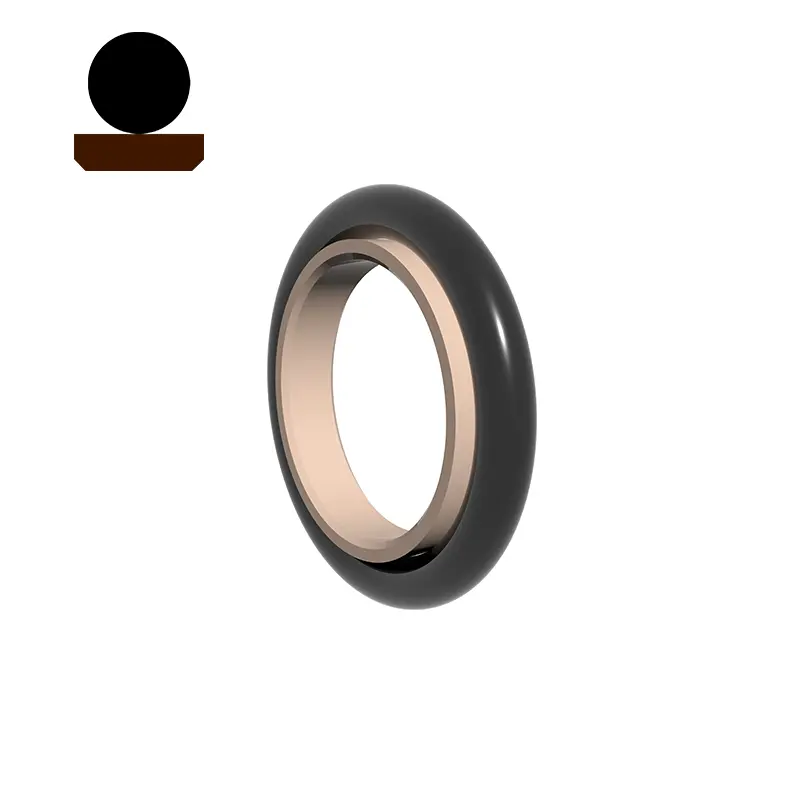

RC11-B складається з наповненого прямокутного ущільнювального кільця PTFE та гумового кільця у формі O, що підходить для гідравлічного зворотно-поступального руху двостороннього герметизації тиску. О-кільце забезпечує радіальну силу і компенсує знос ущільнювального кільця. Зазвичай він використовується спільно з направляючим кільцем. Розщеплені (відкриті) канавки слід використовувати для діаметрів стрижня менше 30 мм. Особливості:

1. Низьке тертя, невеликий стартовий опір, гладкий рух, рівне динамічне та статичне тертя, без повзучості;

2. Дуже висока стабільність тиску при тиску та суворих умовах;

3. Високе життя, може використовуватися для ущільнювачів без нафти;

4. Можна використовувати для герметизації медіа з низькою віком, такі як вода;

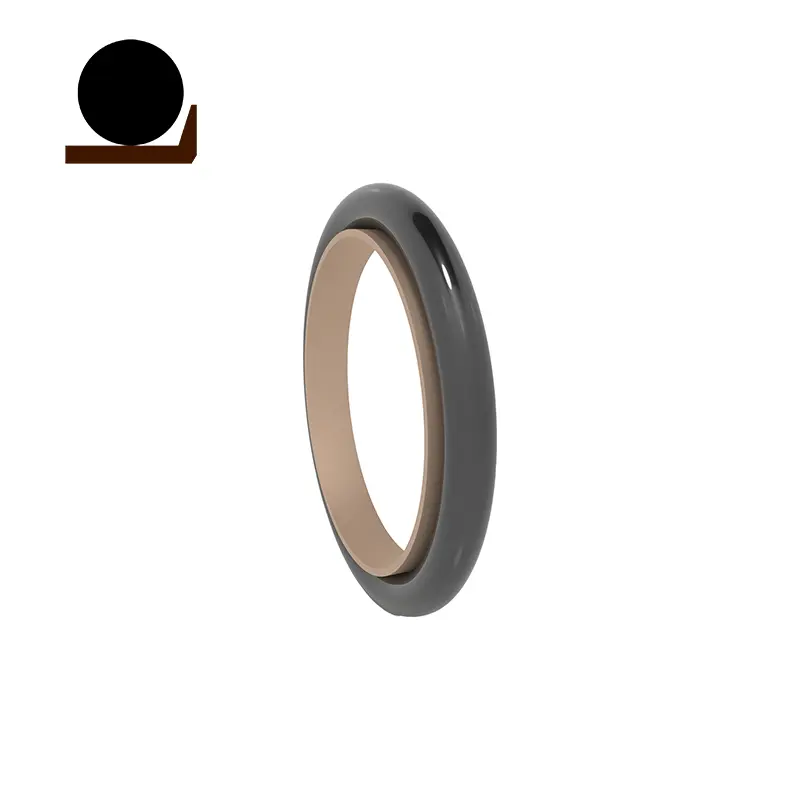

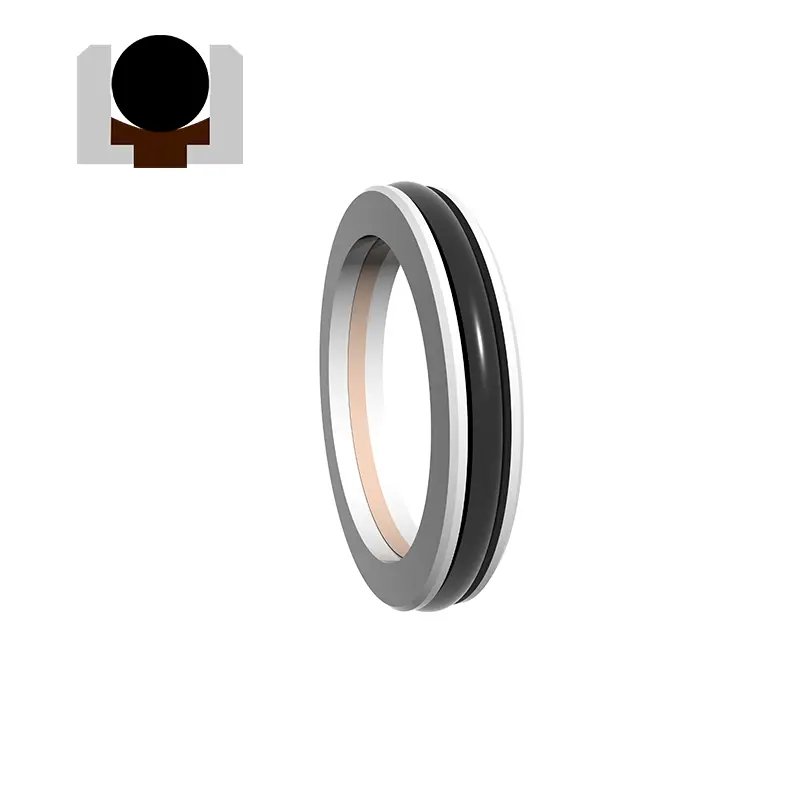

RC12 складається з наповненого PTFE, ступінчастого ущільнювального кільця та прямокутного гумового кільця, що підходить для гідравлічного зворотного руху одностороннього герметичного тиску. Прямокутне кільце забезпечує радіальну силу і компенсує знос ущільнювального кільця. Зазвичай він використовується спільно з направляючим кільцем. Розщеплені (відкриті) канавки слід використовувати для діаметрів стрижня менше 30 мм. Він в основному використовується у важкій гідравлічній техніці.

Особливості:

1. Низьке тертя, невеликий стартовий опір, гладкий рух, рівне динамічне та статичне тертя, без повзучості;

2. Дуже висока стабільність тиску при тиску та суворих умовах;

3. Високе життя, може використовуватися для ущільнювачів без нафти;

4. Можна використовувати для герметизації медіа з низькою віком, такі як вода;

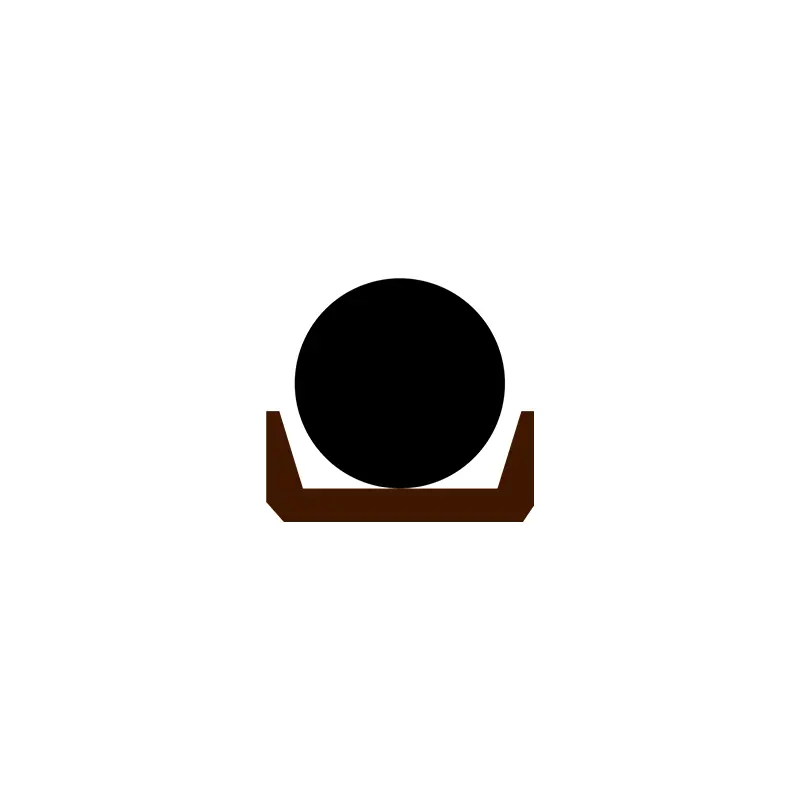

SPNC/RC13 складається з герметичного кільця у формі PTFE-у формі PTFE та гумового кільця у формі O, яке підходить для гідравлічного та пневматичного зворотного поступального двонаправленого тиску. О-подібне кільце забезпечує радіальну силу і компенсує знос ущільнювального кільця. Герметичне кільце приймає тонку конструкцію губ, яка має хорошу здатність до компенсації, тому продуктивність герметизації хороша і може бути встановлена ​​в канавці кільця GB12350. Розщеплені (відкриті) канавки слід використовувати для діаметрів стрижня менше 30 мм. Особливості:

1. Він може бути використаний як для гідравлічного, так і для пневматичного, і може бути використаний для ущільнення двонаправленого тиску;

2. Низьке тертя, невеликий стартовий опір, гладкий рух, рівне динамічне та статичне тертя, і не повзуть;

3. Довге життя може використовуватися для ущільнювачів без нафти;

4. Невеликий структурний простір, проста установка та обслуговування;

RC14 складається з трикутного ущільнювального кільця PTFE та о-подібного гумового кільця, яке підходить для гідравлічного та пневматичного зворотного руху одностороннього герметичного тиску. О-кільце забезпечує радіальну силу і компенсує знос ущільнювального кільця. Оскільки герметичне кільце приймає тонку конструкцію губ, подальша компенсаційна здатність є кращою, тому ущільнювальні показники хороші. Розщеплювальну (відкриту) канавку слід використовувати для діаметрів стрижня менше 30 мм. Особливості:

1. Його можна використовувати як для гідравлічного, так і для пневматичного;

2 Низьке тертя, невеликий стартовий опір, гладкий рух, рівне динамічне та статичне тертя, без повзучості;

3. Довге життя може використовуватися для ущільнювачів без нафти;

4. Невеликий структурний простір, проста установка та обслуговування;

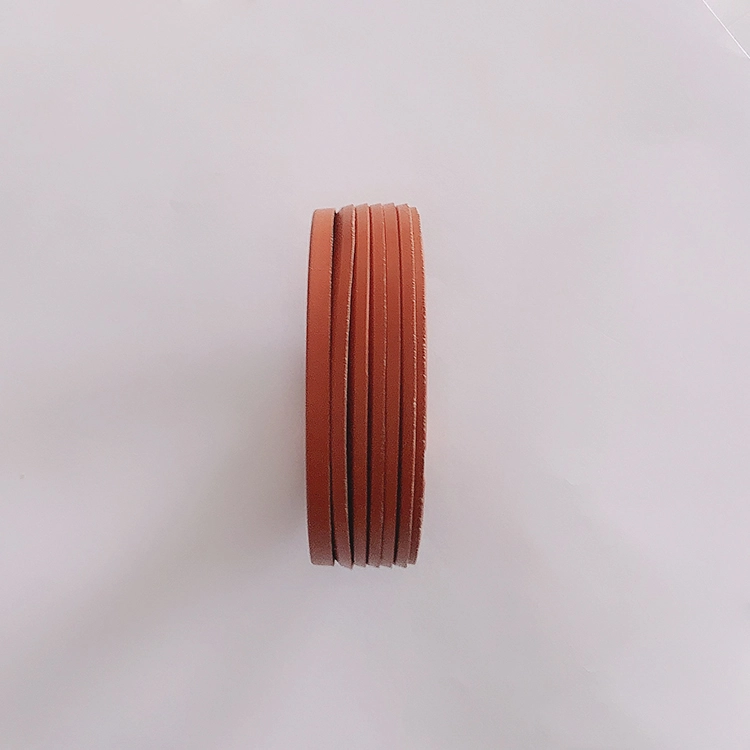

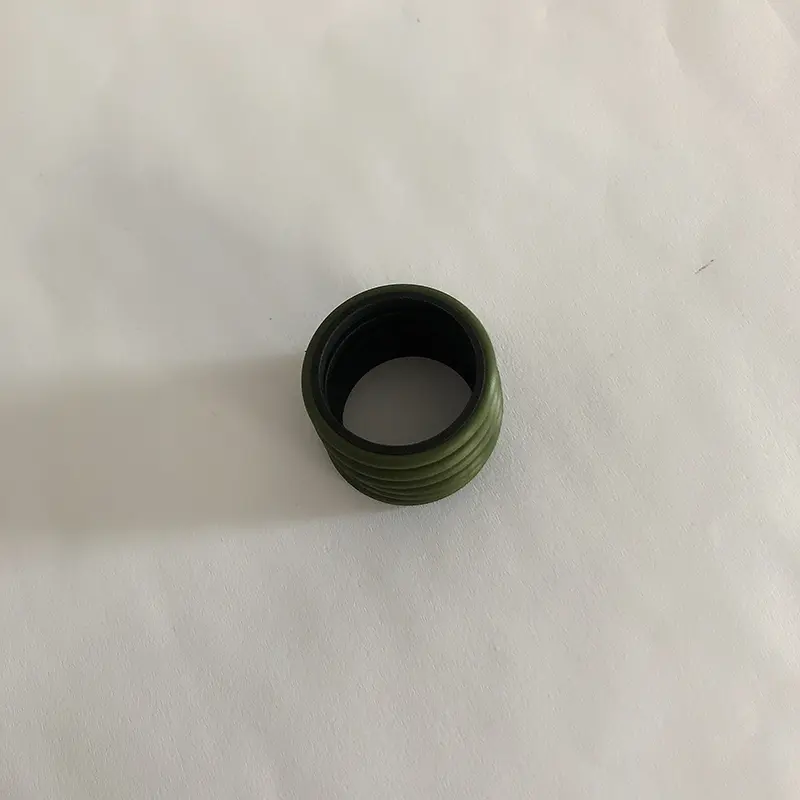

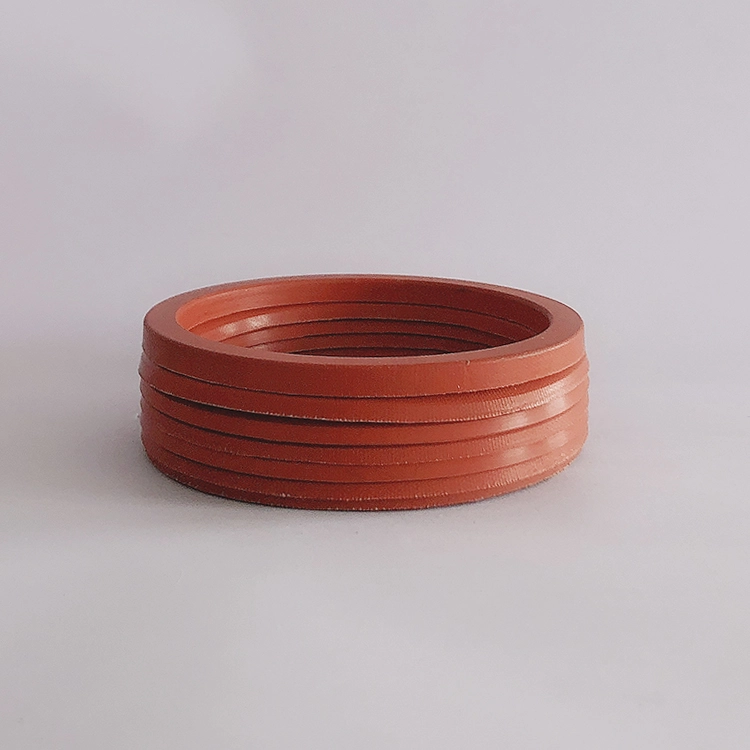

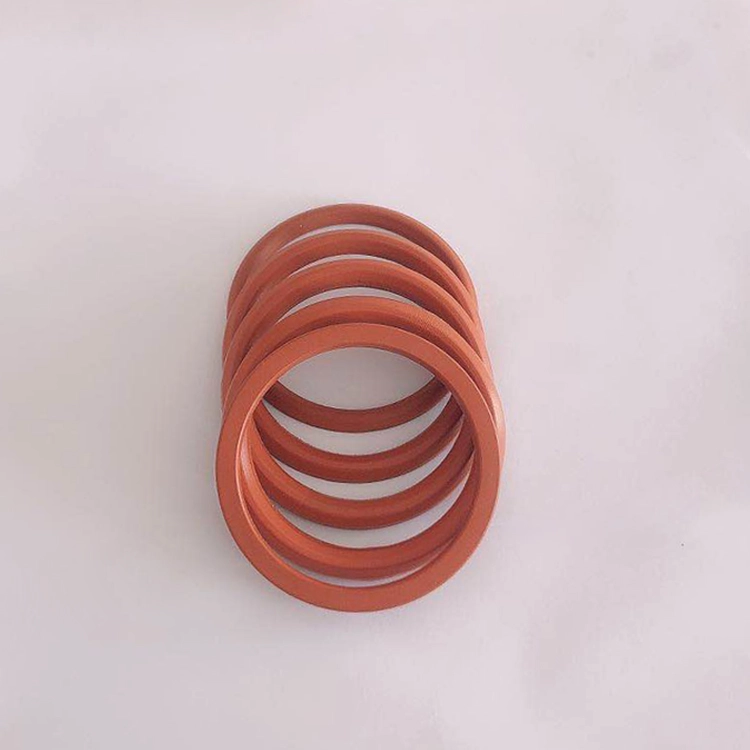

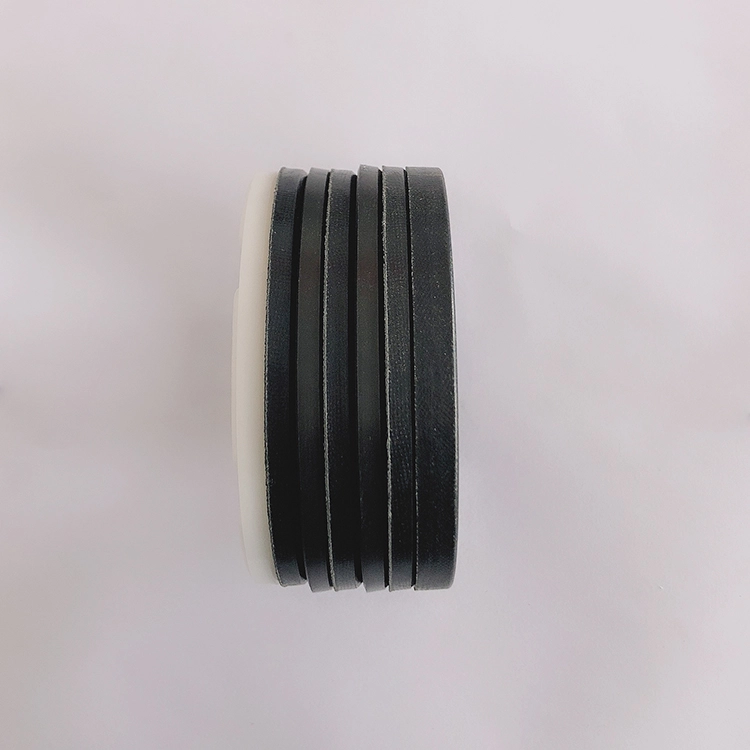

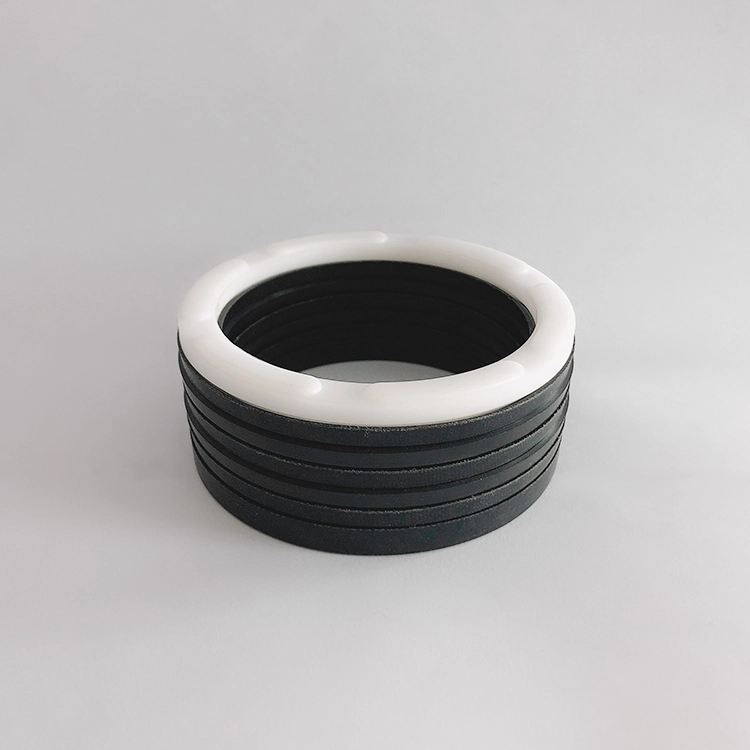

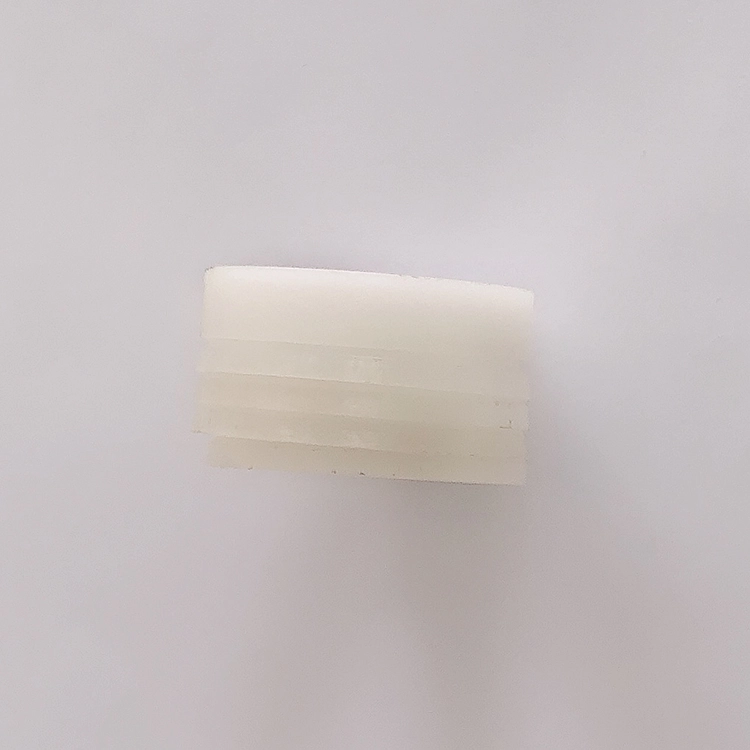

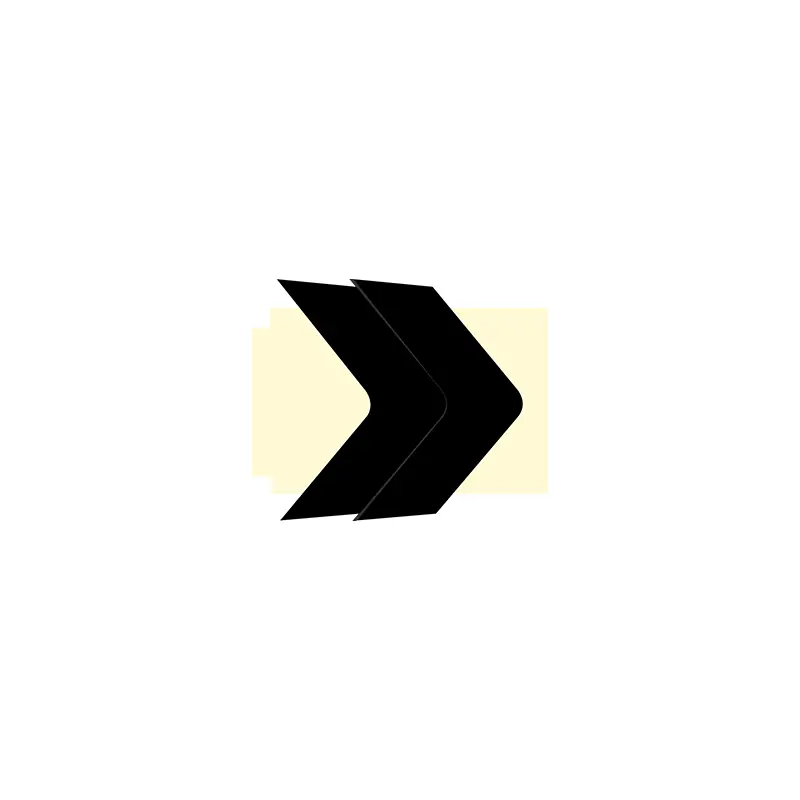

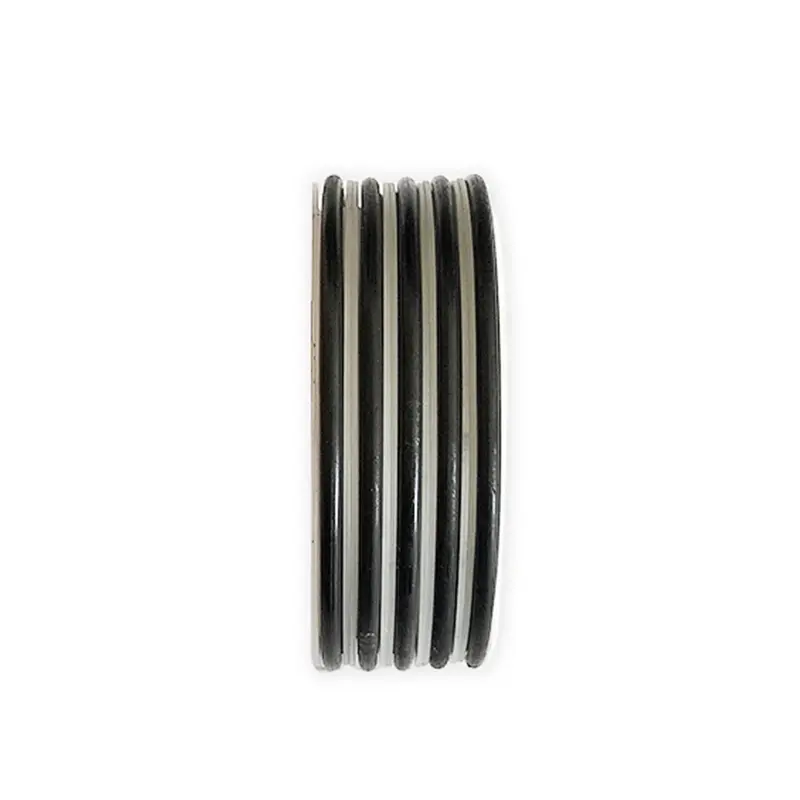

RC15 складається з набору (більше 3) V-подібних ущільнювальних кілець, кільця тиску та опорного кільця, і підходить для гідравлічного зворотно-поступального руху одностороннього герметичного тиску. Масло, сумісна з ущільнювальним матеріалом, повинна застосовуватися під час встановлення. Він не може бути встановлений в інтегральній (закритої) канавці. Особливості:

1. Доступні різноманітні матеріали, які можна оптимально відрегулювати відповідно до різних цілей;

2. Він може бути використаний у суворих умовах праці і підходить майже для всіх засобів масової інформації та суворих умов;

3. Він має тривалий термін служби і може бути використаний для без мастильних ущільнювачів (розумного вибору матеріалів);

4. Герметизацію та тертя можна регулювати, регулюючи прокладку, а осьовий розмір можна регулювати, додавши або видаливши V-подібне ущільнювальне кільце;

5. Це може працювати ефективно, навіть якщо якість ущільнення поверхні є поганою.

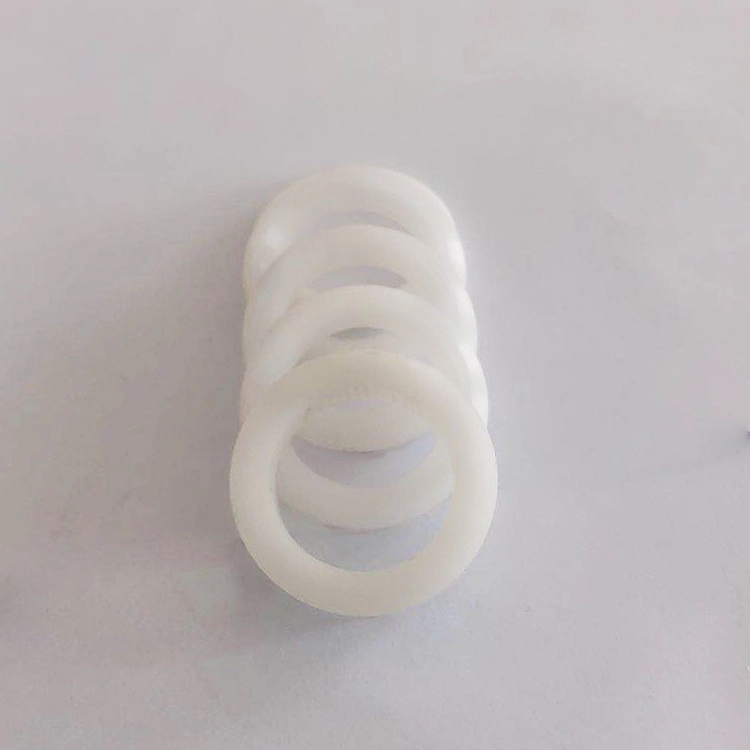

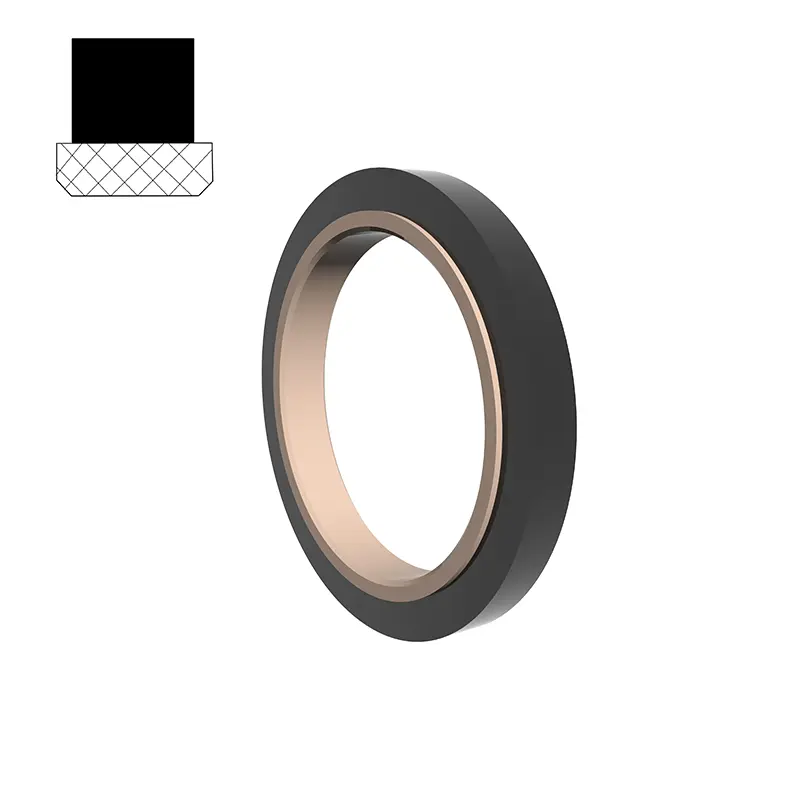

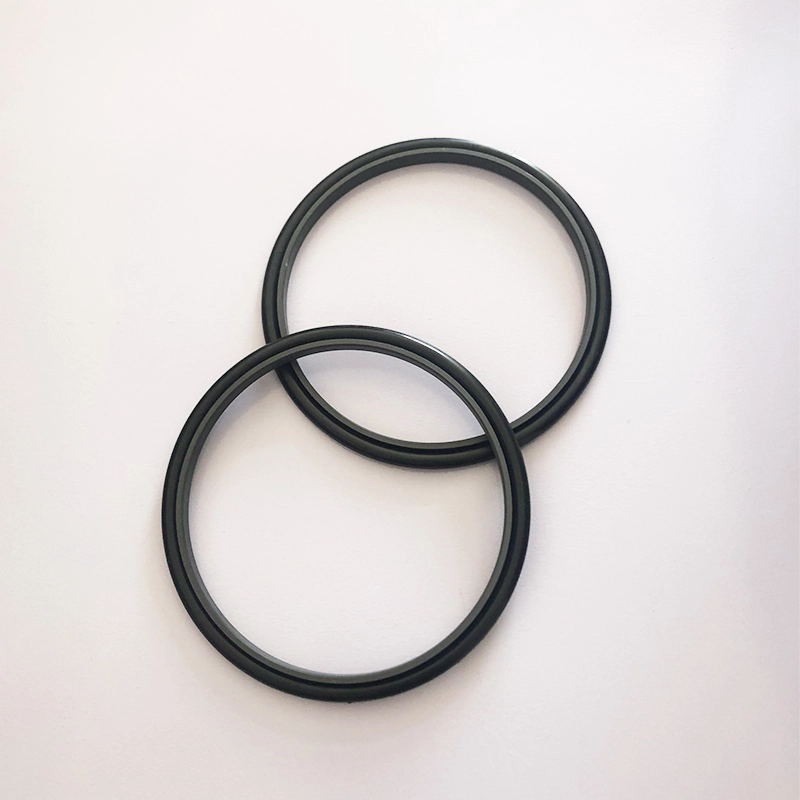

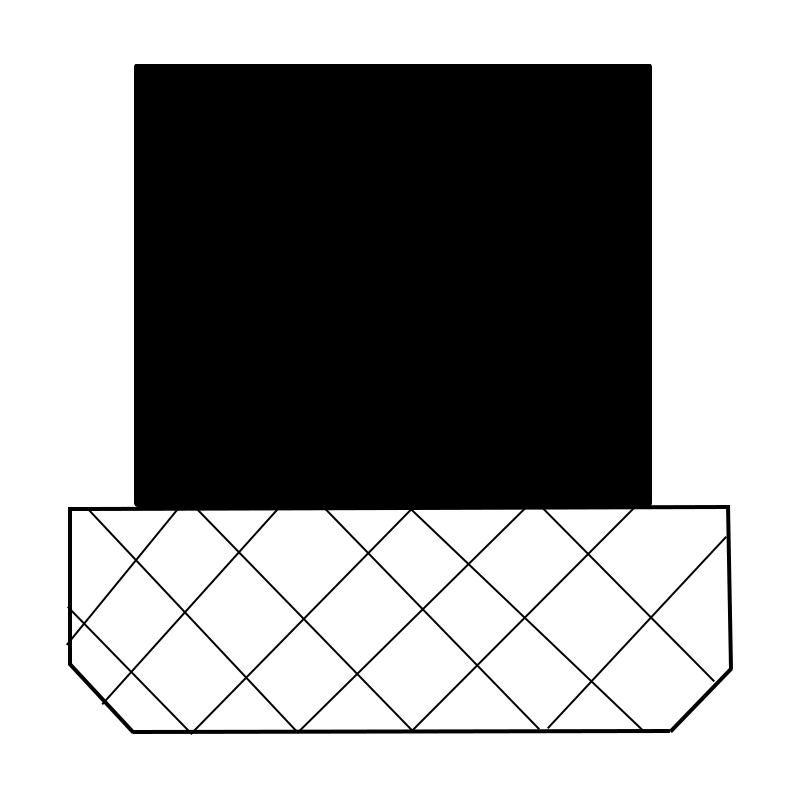

SPN складається з наповненого прямокутного ущільнювального кільця PTFE та прямокутного гумового кільця, що підходить для гідравлічного та пневматичного зворотно -поступального двонаправленого герметизації тиску. Прямокутне кільце забезпечує радіальну силу і компенсує знос ущільнювального кільця. Розщеплені (відкриті) канавки слід використовувати для діаметрів стрижня менше 30 мм.

Особливості:

1. Низьке тертя, невеликий стартовий опір, гладкий рух, рівне динамічне та статичне тертя, без повзучості;

2. Гідравлічні та пневматичні ущільнювачі подвійного використання можуть використовуватися для ущільнення двонаправленого тиску;

3. Високе життя, може використовуватися для ущільнювачів без нафти;

4. Невеликий структурний простір, проста установка та обслуговування;

RC17 підходить для гідравлічного та пневматичного зворотно -поступального двонаправленого герметизації тиску. О-кільце забезпечує радіальну силу і компенсує знос ущільнювального кільця. Розщеплені (відкриті) канавки слід використовувати для діаметрів стрижня менше 30 мм. Особливості:

1. Низьке тертя, невеликий стартовий опір, гладкий рух, рівне динамічне та статичне тертя, без повзучості;

2. Гідравлічні та пневматичні ущільнювачі подвійного використання можуть використовуватися для ущільнення двонаправленого тиску;

3. Довге життя може використовуватися для ущільнювачів без нафти;

4. Невеликий структурний простір, проста установка та обслуговування:

Gtdi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, etc. Tdmi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, no creeping, etc. GGDI складається з ущільнювального кільця, наповненого ПТФЕ, двох пластичних кілець пластиків та ущільнювального кільця з еластичною силою, і має характеристики хорошого герметизації, довге життя, низьке тертя, ні повзуча тощо тощо.

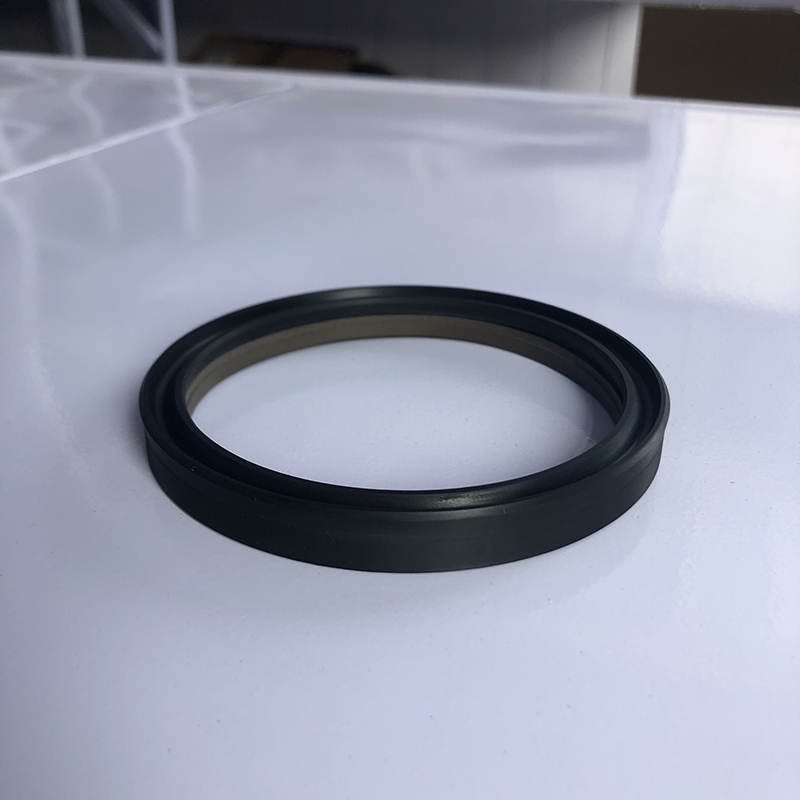

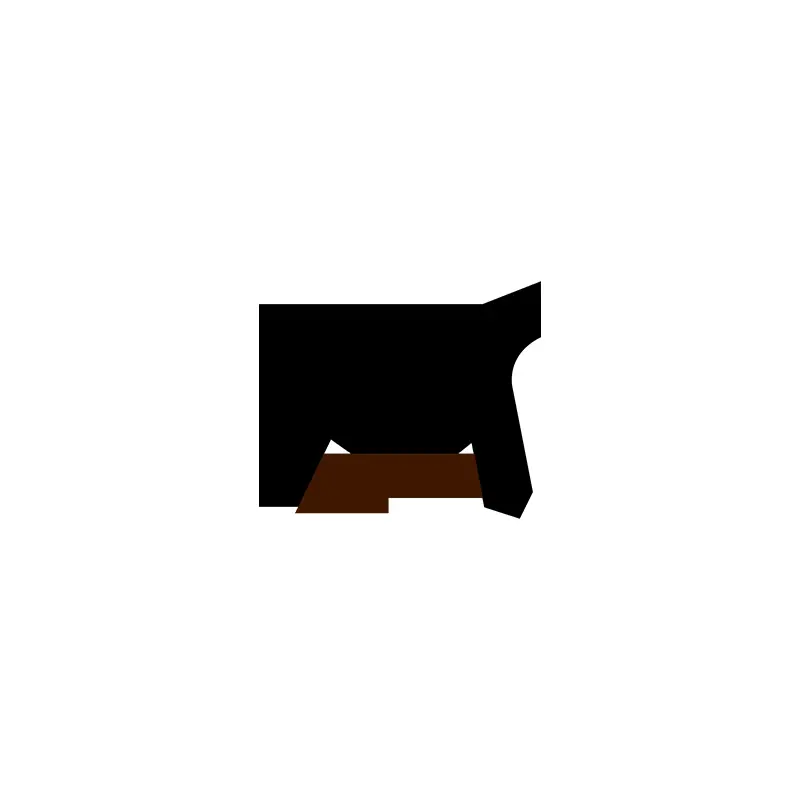

Герметичне кільце типу BD - це ущільнення поршневого стрижня, в основному використовується для ущільнювальних плунжерів, поршневих стрижнів, кування кування та гідравлічного обладнання для ходьби. Особливості:

1. Нечутливий до вібраційних навантажень та піків тиску

2. Хороша здатність проти екстрейзій

3. Краще герметизація без навантаження та низької температури

4. Підходить для суворих умов праці

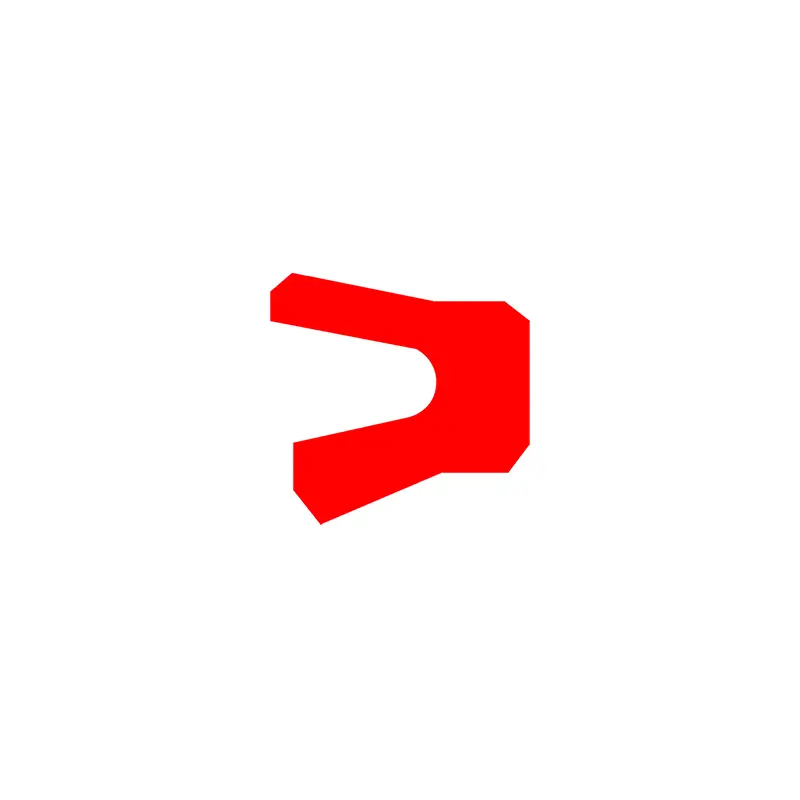

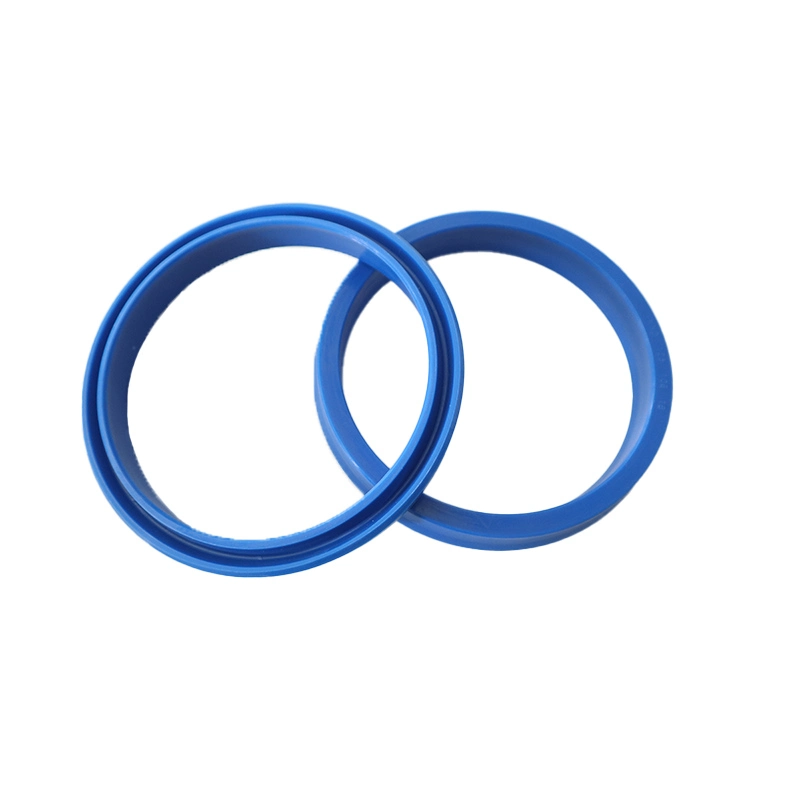

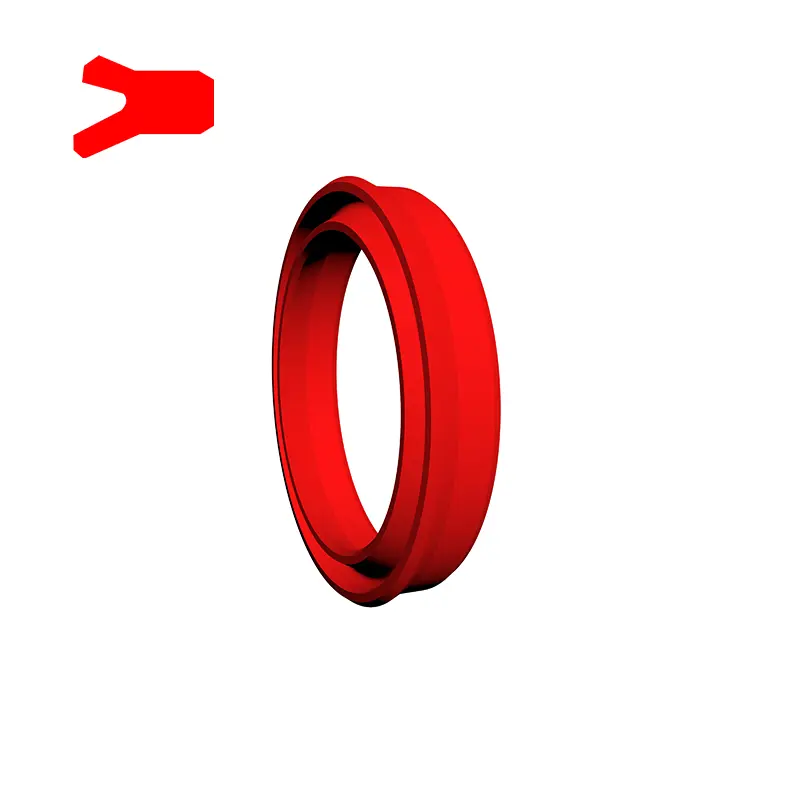

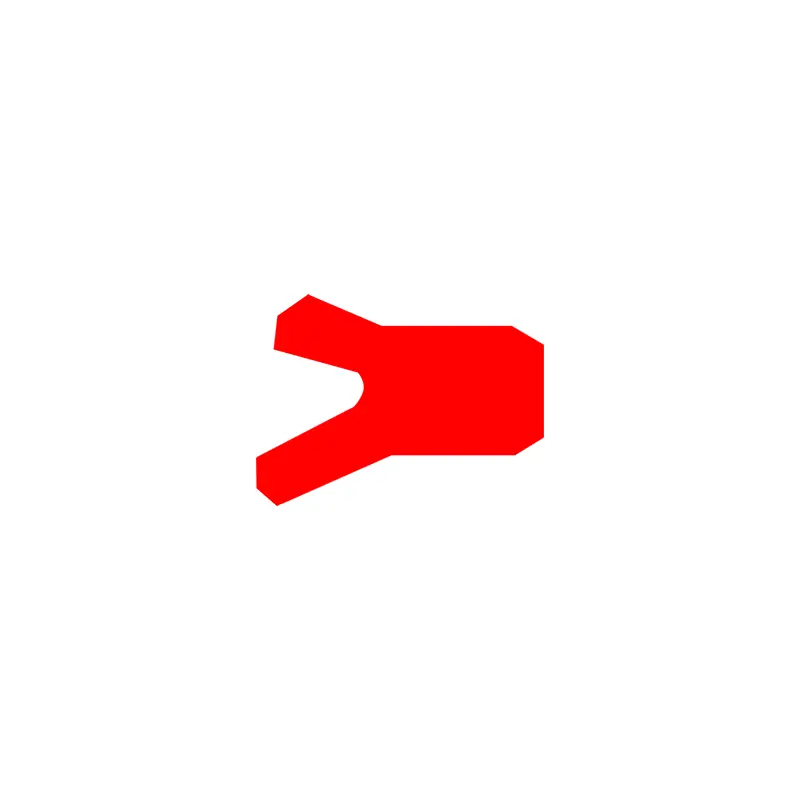

Кільце ущільнення типу YXD для валу - це асиметричне ущільнення, спеціально використовується на поршняному стрижні. Він підходить для односторонньої герметизації гідравлічного зворотно-поступального руху і має хороші ущільнювальні показники. При використанні менше 12 ~ 32mPA, на п'яті потрібно утримувати кільце. Газ відповідає стандарту JB/ZQ4265-97. Його характеристики:

1. Застосовується для світлих навантажень та середніх навантажень;

2. Хороші ущільнювальні показники як для ущільнювачів високого тиску, так і для низького тиску;

3. Доступні різноманітні матеріали, а середні показники стійкості є більш обширними;

4. Проста структура та проста установка та обслуговування.

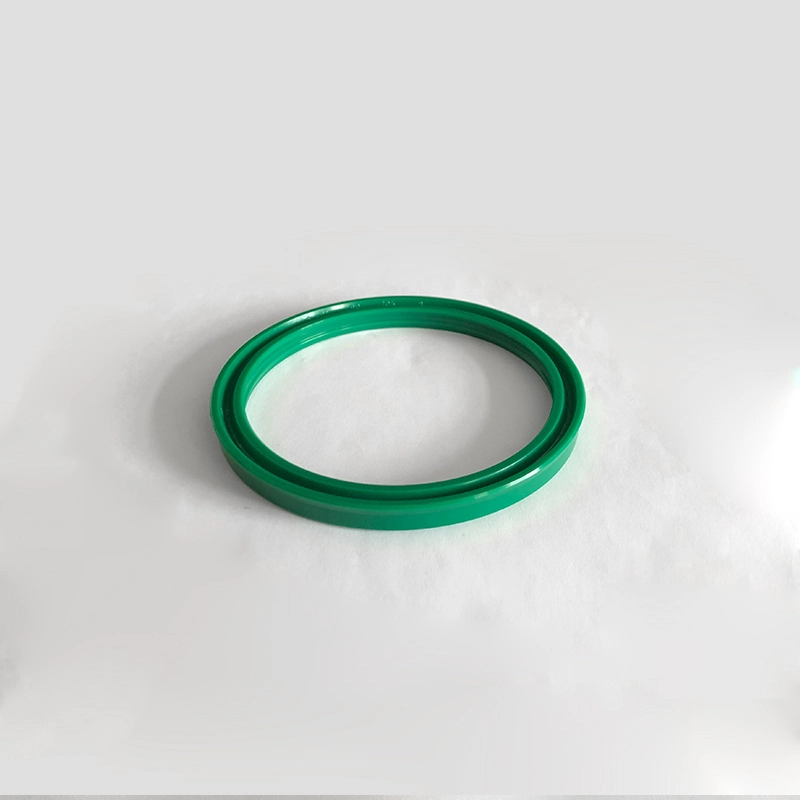

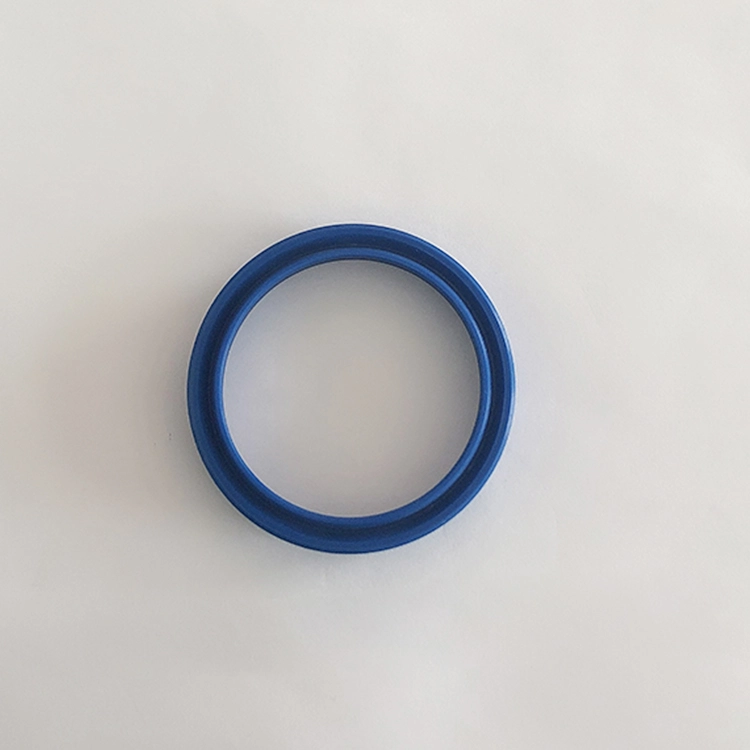

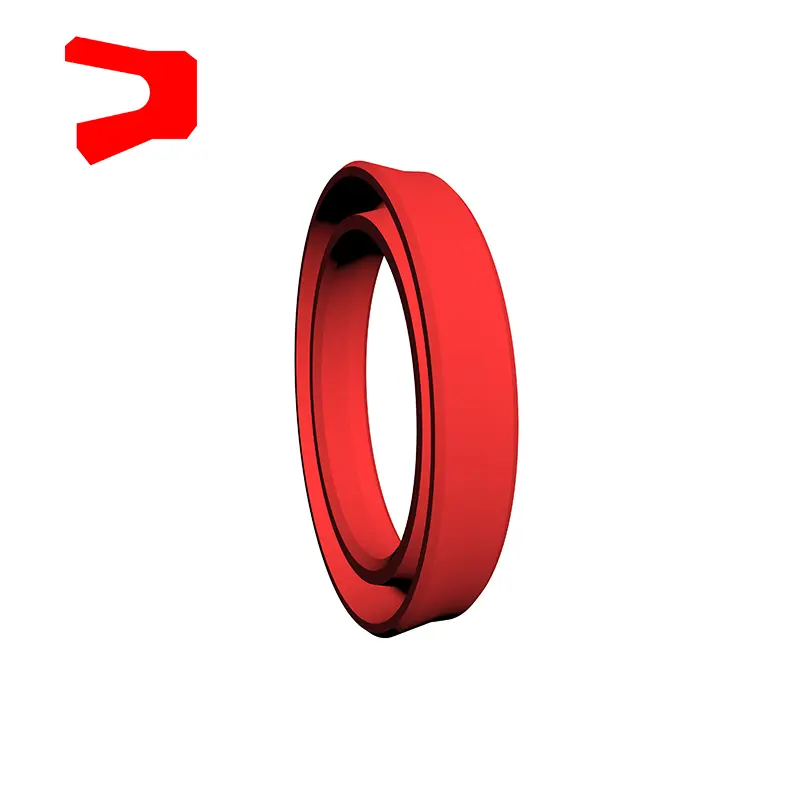

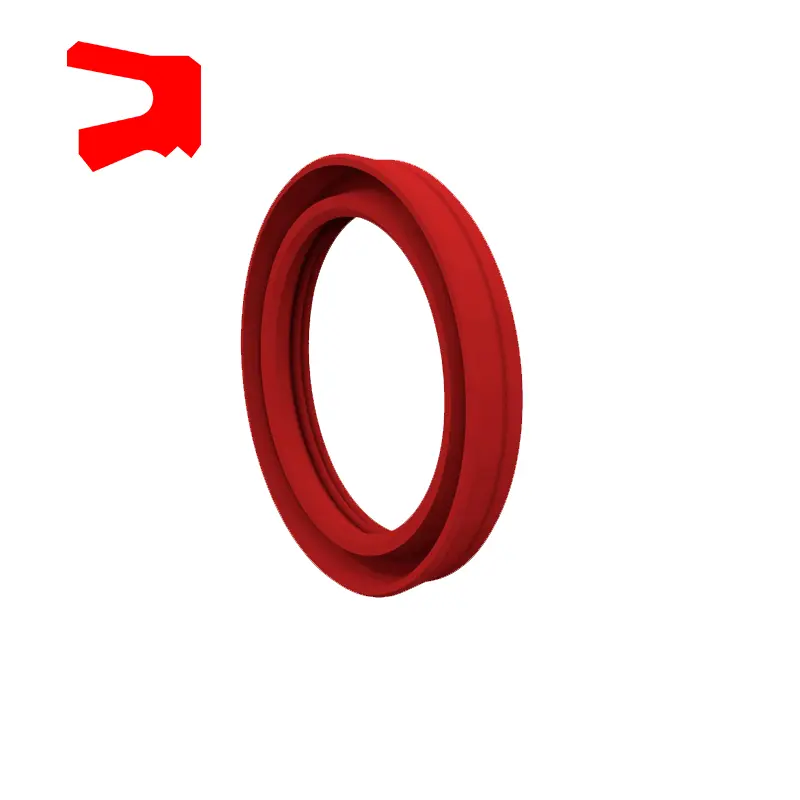

Кільце для ущільнення RCUR-це асиметричне ущільнення, спеціально використовується на поршневому стрижні, що підходить для одностороннього герметизації гідравлічного зворотно-поступального руху, з хорошими показниками герметизації. Газ відповідає стандарту ISO5597. Він використовується як допоміжне ущільнення в герметичній системі. Його характеристики:

1. Хороші статичні та динамічні ущільнювальні показники;

2. Сильна здатність до відновлення нафти в динамічних умовах;

3. Проста структура та проста установка та обслуговування.

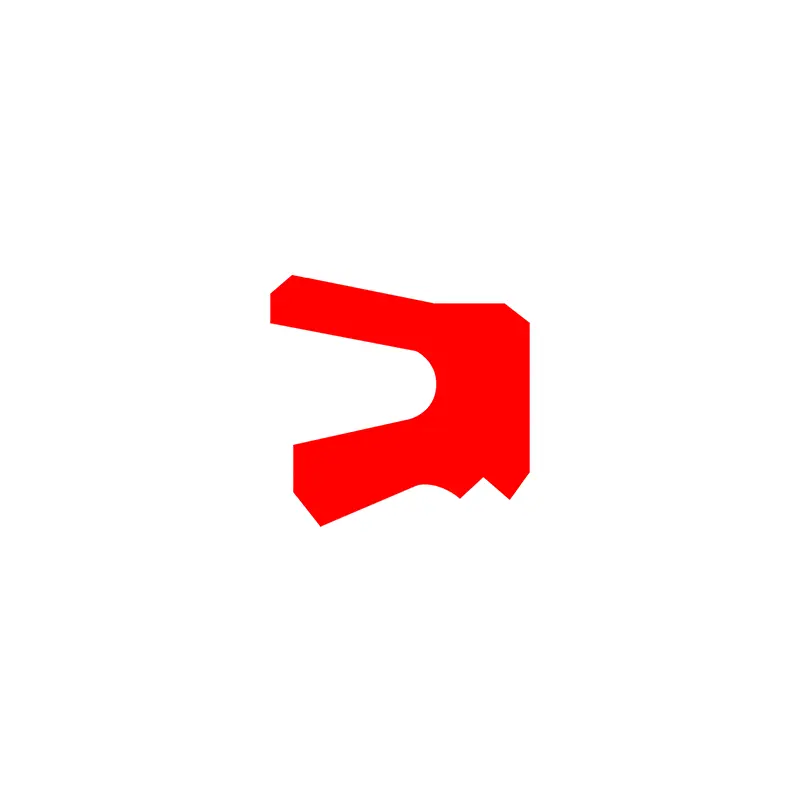

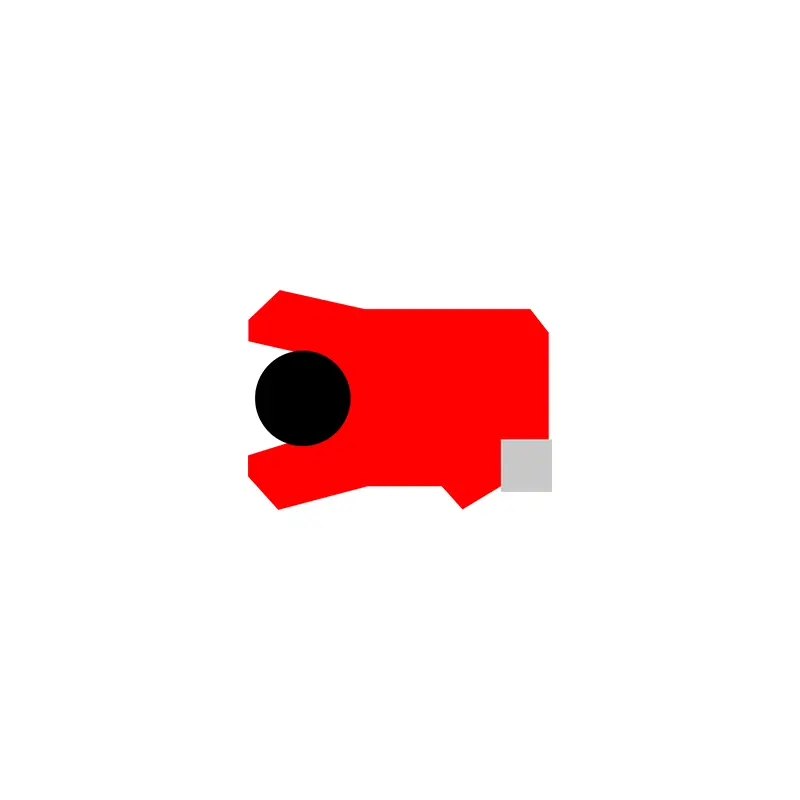

Кільце для ущільнення RCUSR - це асиметричне ущільнення, спеціально використовується на поршневому стрижні, з допоміжною губою на внутрішній стороні ущільнювального кільця. Він підходить для односторонньої герметизації гідравлічного зворотно-поступального руху і має хороші ущільнювальні показники. Газ відповідає стандарту ISO5597. Його можна використовувати самостійно або як допоміжне ущільнення в герметичній системі. Його характеристики:

1. Хороші статичні та динамічні ущільнювальні показники;

2. Низьке тертя, плавний рух, сильна здатність до відновлення нафти в динамічних умовах;

3. Проста структура та проста установка та обслуговування.

Особливості та додатки продукту:

Вибір матеріалу

1. Можна вибрати підтримуючі ущільнювальні матеріали: r01 нітрилова гума (NBR), Fluororubber RO2 (FKM) тощо.

2. Матеріали для герметизації кільця: PTFE2, PTFE3, PTFE4, PU тощо.

Вибір матеріалу RC15

1.

2. Матеріал V-Ring: політетрафторетилен, нітрилова гума, нітрильна тканина, фтороруб, тканина фторорубни, поліуретан

3. Підтримуючий кільцевий матеріал: нітрильна тканина, фторорубна тканина, нейлон, поліоксиметилен, політетрафторетилен

Вибір матеріалів RCUR Поліуретан (PU)

Приклад замовлення:

Модель замовлення RC11-40x55.1x6.3-PTFE3-R01

Модель замовлення RC11-B-40x55.1x6.3-PTFE3-R02

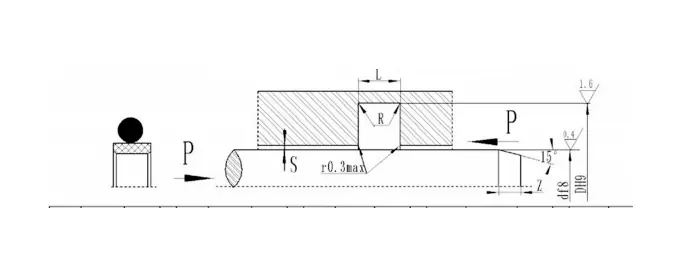

Діаметр моделі-рода X канавка Діаметр X Газира ширина PTFE3, модифікований PTFE Матеріальний код R01, R02-O-Ring Material Code Material

Модель замовлення RC12-40x55x7.5-PTFE3-R01

Діаметр моделі-рода X канавка Діаметр X Газира ширина PTFE3, модифікований тетрафторетилен матеріал

Модель замовлення RC13-80-PTFE3-R01 або SPNC-80-PTFE3-R01

RC13/SPNC-MODEL діаметр 80-фальшивого діаметра D PTFE3-PTFE Код матеріалу R01-O

Модель замовлення RC14-80-PTFE3-R01

RC14-Модельний діаметр 80-фальшивого діаметра D PTFE3-PTFE Матеріальний код R01-O Кільцевий код матеріалу

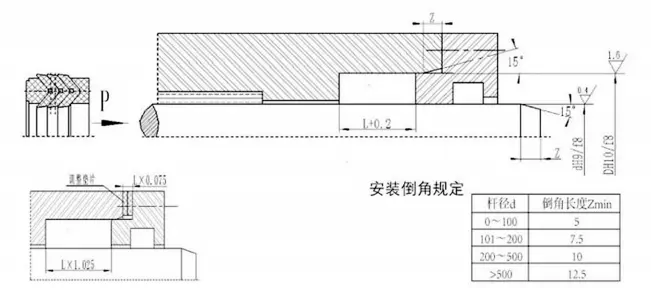

RC15

Приклад замовлення RC15-A-40X55X22.5RC15-A-MODEL DXDXL Положення про встановлення камери

Комбінована ущільнення V-подібної форми може досягти найкращого стану герметизації та тертя, регулюючи осьовий розмір прокладки. Початковий знос після тривалої роботи може бути розширений шляхом регулювання осьового розміру. Рекомендується регульований осьовий розмір герметичної порожнини, який був розроблений як 1,025 л, а кількість коригування - 7,5%л.

SPN

Модель замовлення spn-d*d*l-ptfe3-r01 Діаметр стрижня*Діаметр канавки*Ширина канавка

Модель SPN PTFE3-модифікований PTFE Матеріальний код R01-RECTONGURUR RING MATERICE CODE

RC17

Модель замовлення RC17-D*D*L-PTFE3-R01 Діаметр стрижня*Діаметр канавки*Ширина канавка

GTD

TDMI

Ggdi

БД

Модель замовлення BD40*55*11,4 Діаметр стрижня × Діаметр канавки × Висота ущільнення

Yxd

Модель замовлення YXD63X75X14 -R01 Діаметр стрижня × Діаметр канавки × Висота ущільнення - код матеріалу

Rcur

Модель замовлення RCUR63x73 × 10 Діаметр стрижня × Діаметр канавки × Висота ущільнення

Модель замовлення RCUSR63x73x6 Діаметр стрижня × Діаметр канавки × Висота ущільнення

Специфікація
