Як постачальник професійних ущільнювальних рішень, серія RCA ущільнювачів ущільнювачів, запущена Ruichen Seals, має різноманітні конструкції та цільові функції, повністю покриваючи основні потреби промислового поля для профілактики пилу, стійкості до тиску та екологічної адаптованості.
З точки зору технічного дизайну, продукти серії ущільнювачів ущільнювачів пилу зосереджені на гнучкості. Існують загальні ущільнювачі (такі як RCA101/104/105), які встановлюються з екструдованими зовнішніми діаметром, які сумісні зі стандартними канавками ISO 6195-A та підходять для компактних просторів; Існують також моделі з інтегрованими антиекстрійними скелетами (наприклад, RCA103/106), які підвищують структурну стійкість при динамічних навантаженнях за допомогою осьової конструкції відкритого канавки (ISO 6195-B). Для спеціальних умов праці RCA107 підтримує 8 ° похилого встановлення канавки і сумісний з імператорським та метричним обладнанням, тоді як RCA108 спрощує процес технічного обслуговування старих циліндрів за допомогою дизайну флангу, значно знижуючи витрати на трансформацію.
Що стосується оптимізації продуктивності герметизації, ми підвищуємо надійність за допомогою інноваційних структур: конструкція канавки RCA101 RCA101 сприяє рефлюксу нафти та зменшує накопичення забруднюючих речовин; Подвійна структура губ або допоміжної губи (RCA109/111/112 тощо) поєднується з тетрафторетиленом комбінованою ущільненням для досягнення пилу та масляного бар'єру; і композитна конструкція PTFE (PolytetRafluoRethlene) матеріалу та ущільнювального кільця (RCA115 ~ 119) ще більше врівноважує розподіл тиску, стійкий до високих температур 250 ° C і стійкий до хімічної корозії, придатних для чистих середовищ, таких як напівпровідники, їжа та медицина. Для надзвичайних умов праці RCA213 використовується в поєднанні з серією DA, використовуючи матеріали високої жорсткості, щоб протистояти липким забруднюючим речовинам, таким як грязь та дьогтям, та захистити внутрішню печатку від ерозії.
З точки зору застосування, серія RCA широко пристосована до інженерної техніки, гірничого обладнання, гідравлічних та пневматичних систем та точних промислових полів. Наприклад, RCA111/211 може витримувати високий тиск 1,6 мпА, забезпечуючи подвійний захист для гідравлічних циліндрів; RCA115 ~ 119 став першим вибором для запобігання пилу точного обладнання завдяки його некосорним та низьким характеристикам тертя; RCA108 забезпечує швидке рішення для обслуговування старого обладнання без необхідності змінювати канавку. З точки зору матеріалів, ми наполягаємо на тому, щоб надати рівне значення захисту та продуктивності навколишнього середовища. Технологія модифікації PTFE враховує як самостійність, так і стійкість до зносу. О-кільцеві еластомери (наприклад, NBR) забезпечують стабільність ущільнення. Деякі моделі (наприклад, RCA119) використовують формулу без силікону для задоволення суворих вимог чистих семінарів. Протягом багатьох років Ruichen Seals завжди спрямований на "точну адаптацію та довгостроковий захист". Через серію RCA він допомагає клієнтам впоратися з такими проблемами, як вторгнення пилу, витоки масла та високотемпературна корозія, забезпечуючи надійні гарантії для ефективної роботи обладнання.
Особливості та додатки продукту:
Основне застосування: Стандартне пилозахисне для масляного циліндра
Переваги: ущільнювачі ущільнювачів ущільнювачів прості в встановленні, з відмінними антифрикцією та пилостійкими ефектами. Вони не будуть рухатися у зворотному напрямку в порожнині, і між відключенням ущільнювача та пилостійким кільцем не буде.
Матеріал: поліуретан, гума
Конкретні сфери застосування:
Загальний пилозахисник (RCA101 ~ 105/113/114): широко використовується в інженерному обладнанні та автоматизаційному обладнанні для протистояння вторгненням пилу.
Сценарії важких та технічного обслуговування (RCA103/106/108): Підтримка скелета та конструкція фланця фланця підходять для сценаріїв високого навантаження, таких як гірничі машини та старі трансформації циліндрів.
Точність та суворі навколишнє середовище (RCA115 ~ 119): напівпровідник, харчування та медицина та інші галузі, відповідають вимогам без повзучих, низьких тертя та резистентності до корозій.
Багато стандартна сумісність: RCA107 підтримує британське обладнання, а серія RCA повністю охоплює стандартні канавки ISO 6195 для спрощення процесу відбору.

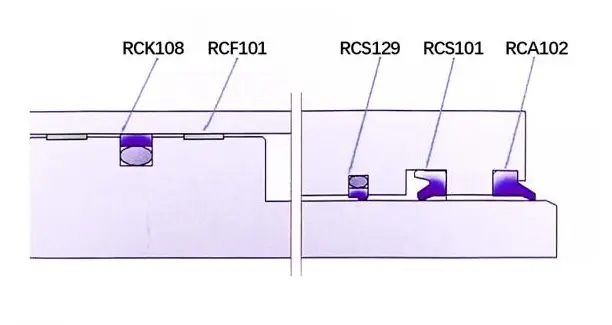

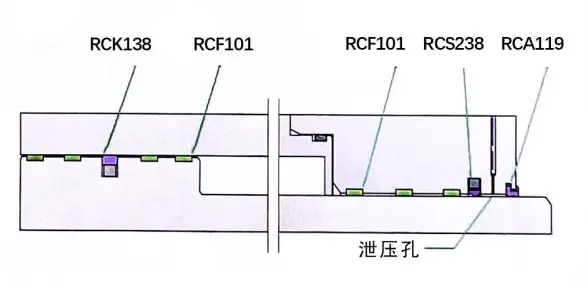

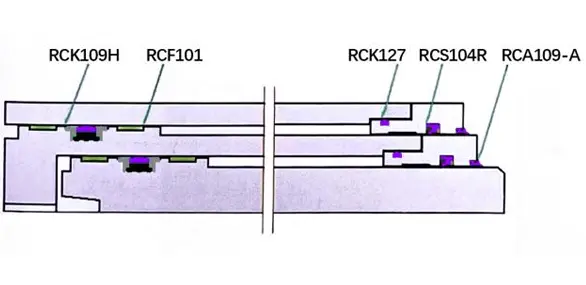

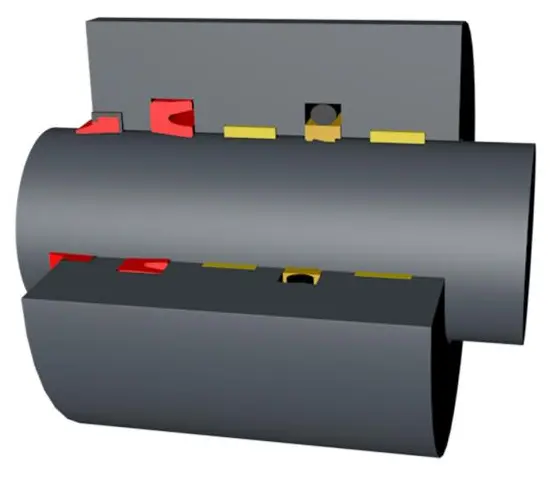

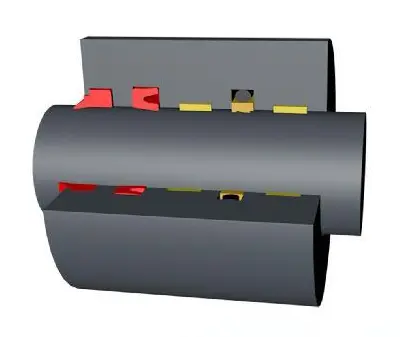

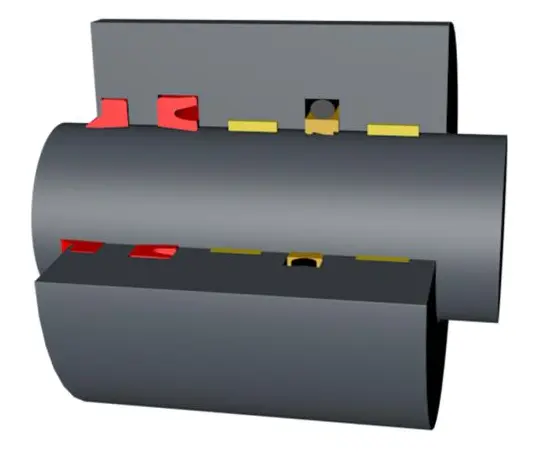

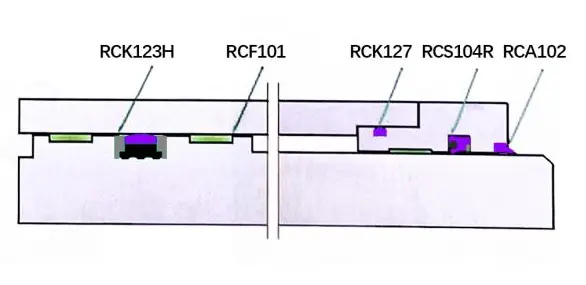

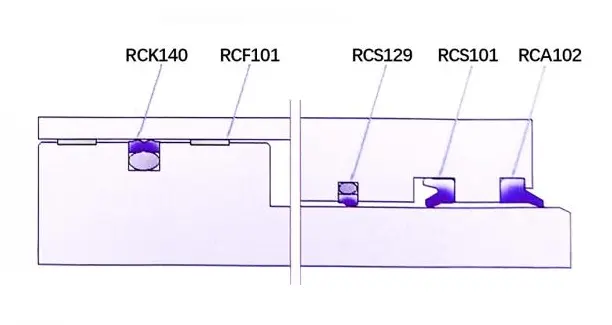

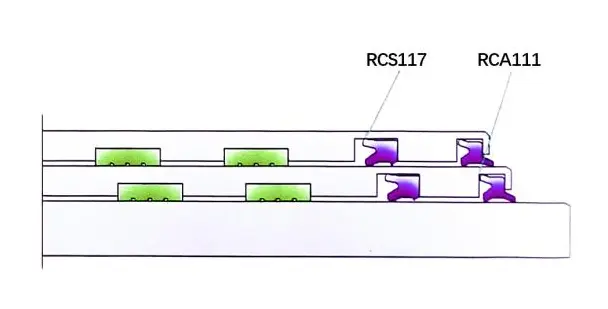

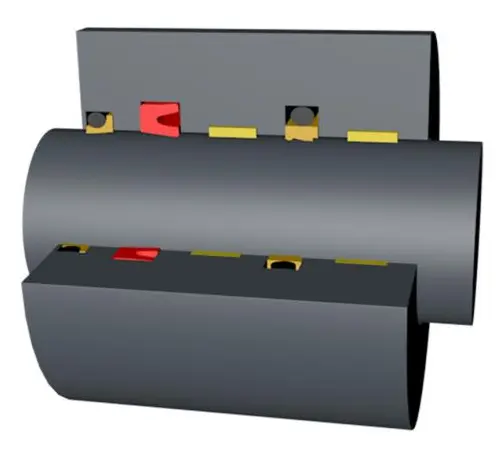

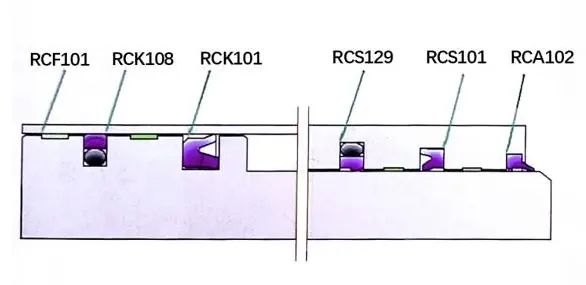

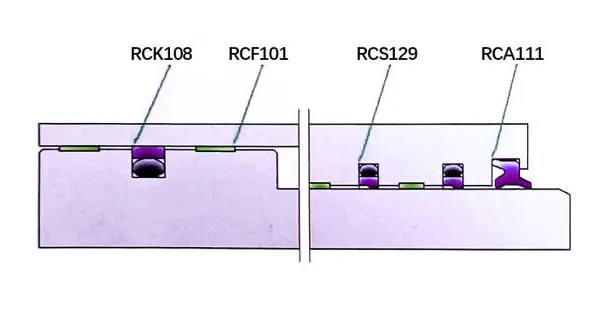

Застосування герметизації та дизайн циліндрів
Важка промисловість: Приклади промисловості: Важкі верстати (кування кування, гідравлічні преси, згинальні машини тощо), металургія (прокатні фабрики, циліндри AGC тощо), видобуток (гідравлічні опори, гірничодобувне обладнання тощо), важкі будівельні машини (крани, екскаватори тощо)

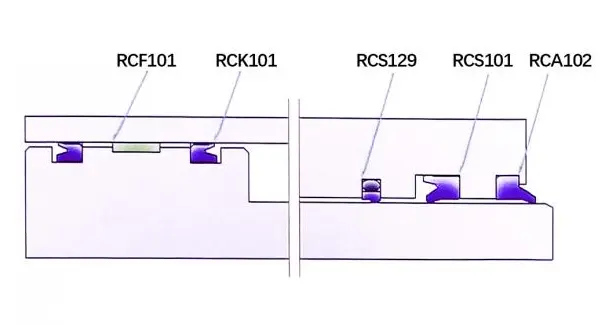

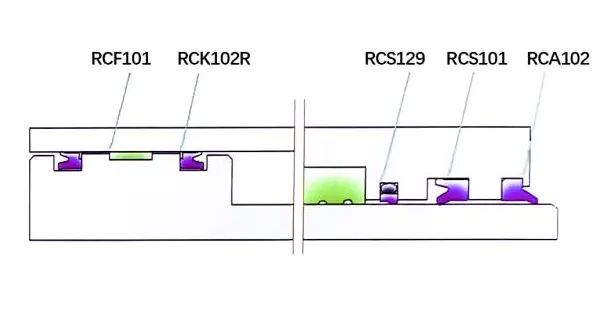

Рекомендована ущільнювальна конструкція:
Важка кальмова машина
Металургія AGC
Циліндр стовпчика гідравлічної опор
Гідравлічний охоронець підтримки Джек
Циліндр підйому крана
Циліндр
Середня промисловість: Приклади промисловості: підйомна обладнання, сільськогосподарська техніка, легкі транспортні інструменти, підйомні платформи, верстат (згинальні машини, машини для лиття впорскування, фрезерні машини тощо), навантажувачі, сміттєві вантажівки
Рекомендована ущільнювальна конструкція:
Згинальна машина
Пристрій для підйому вантажних автомобілів
Сільськогосподарська техніка
Підйомна платформа
Легка промисловість: Приклади промисловості: верстат, навантажувачі, машини для лиття впорскування, сільськогосподарська машина, підошва
Рекомендована ущільнювальна конструкція:
Невеликий навантажувач
Машина для лиття ін'єкції

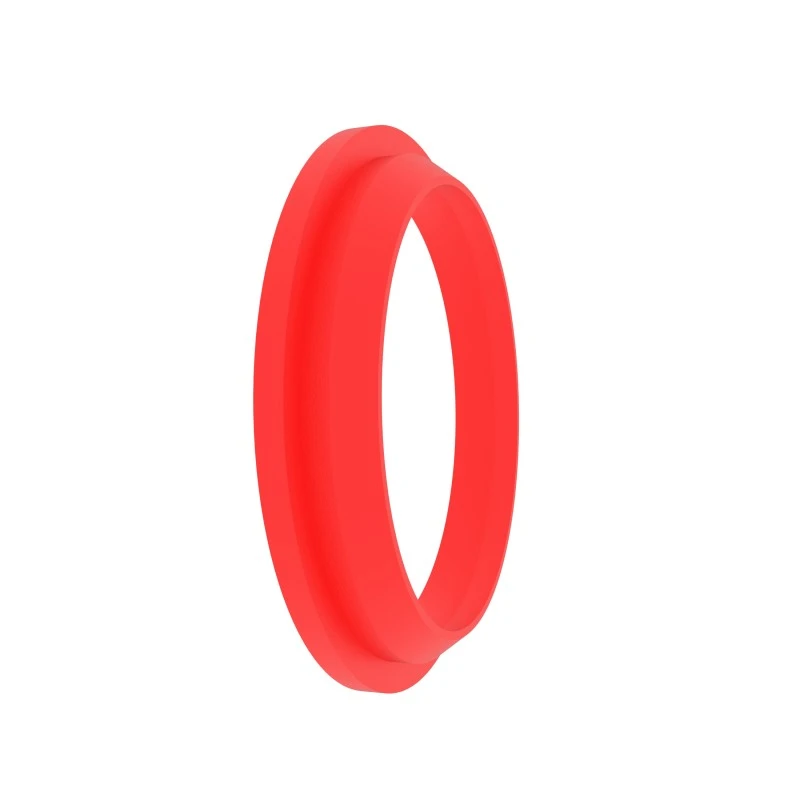

Паличка для пилового ущільнювача

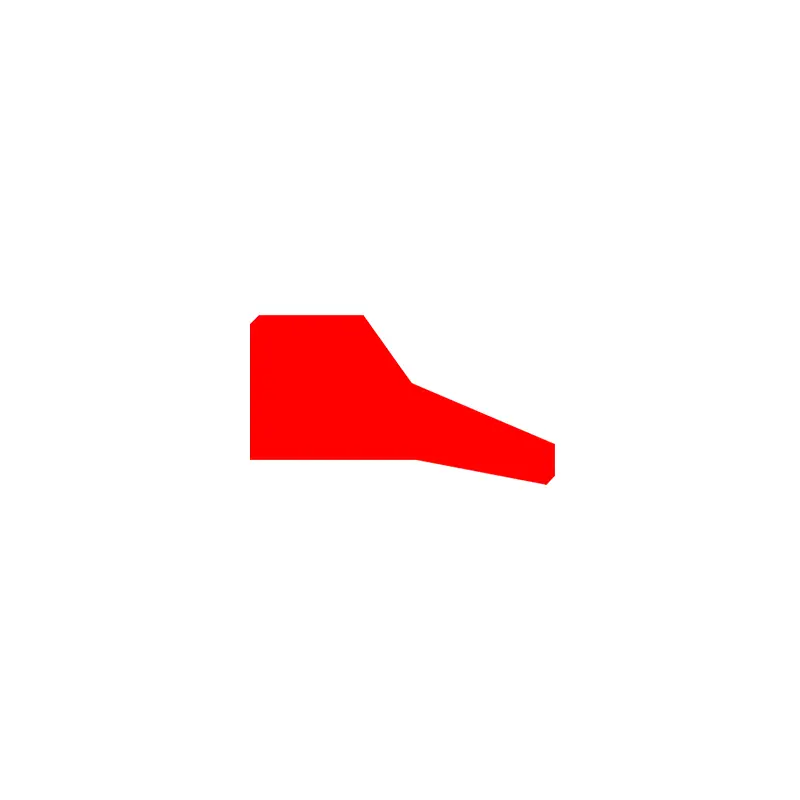

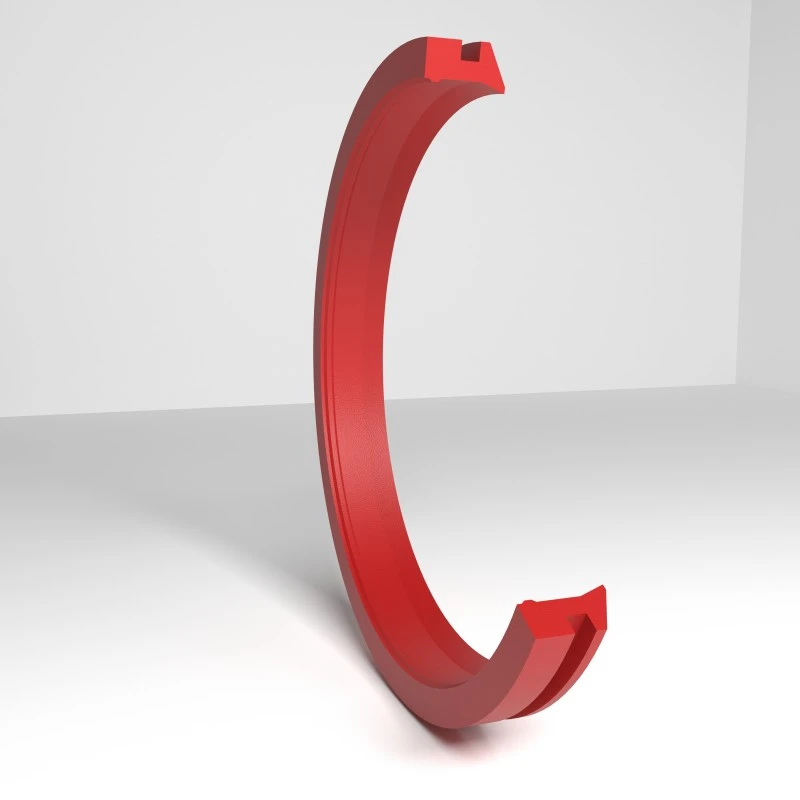

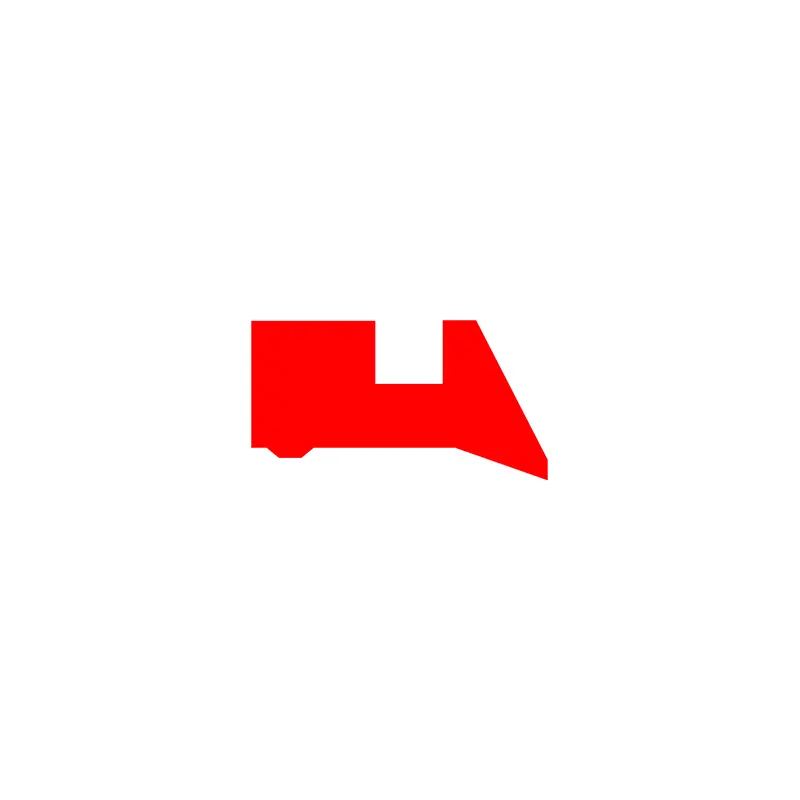

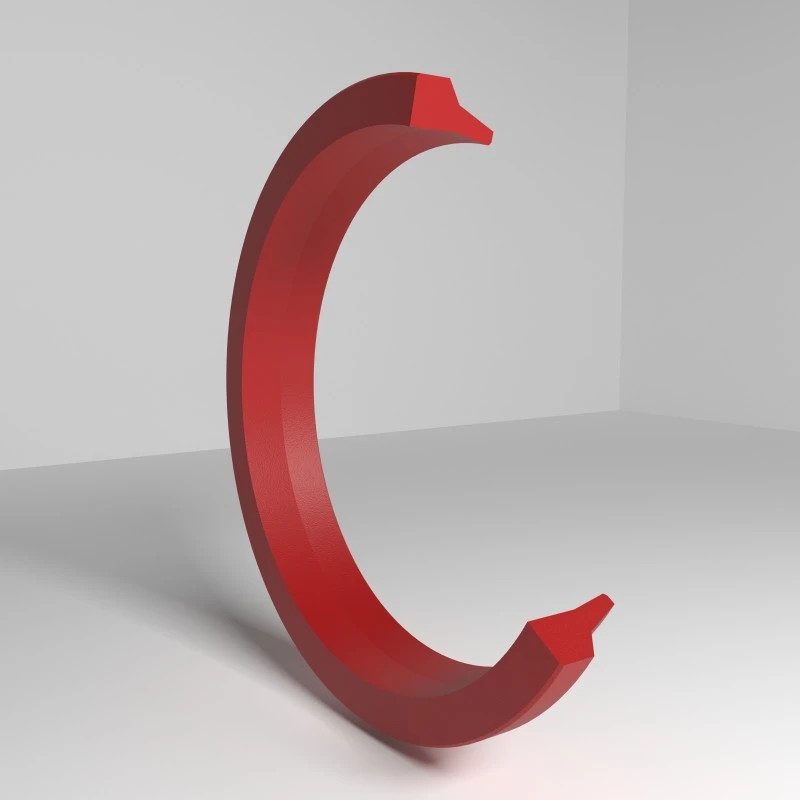

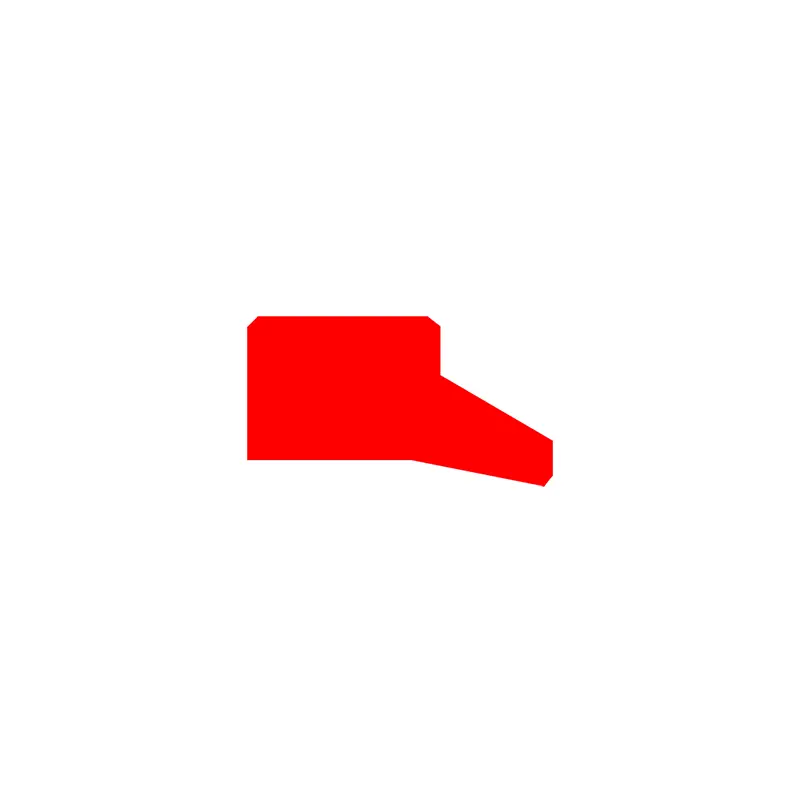

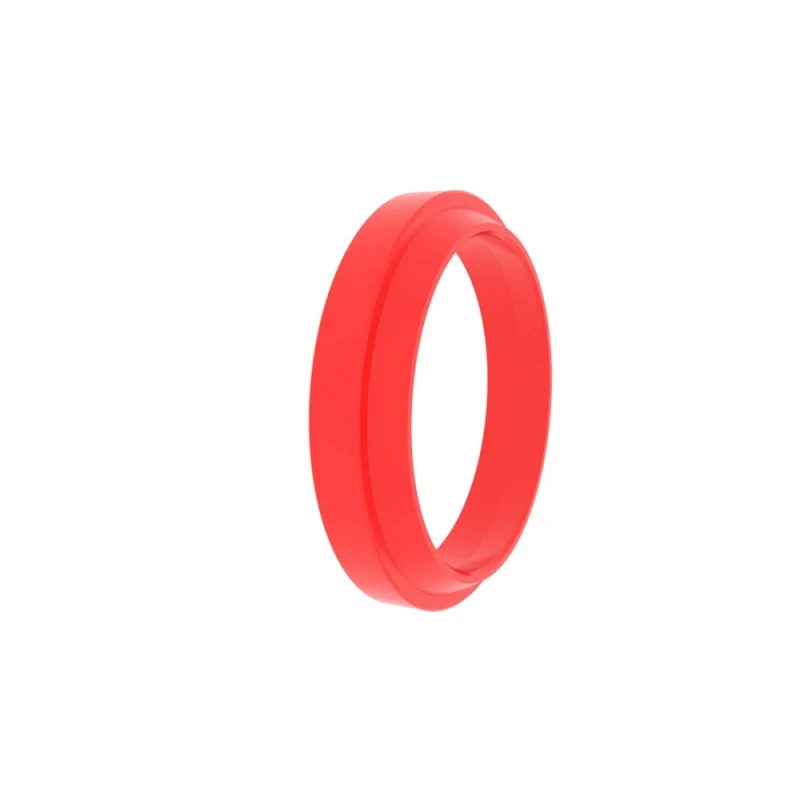

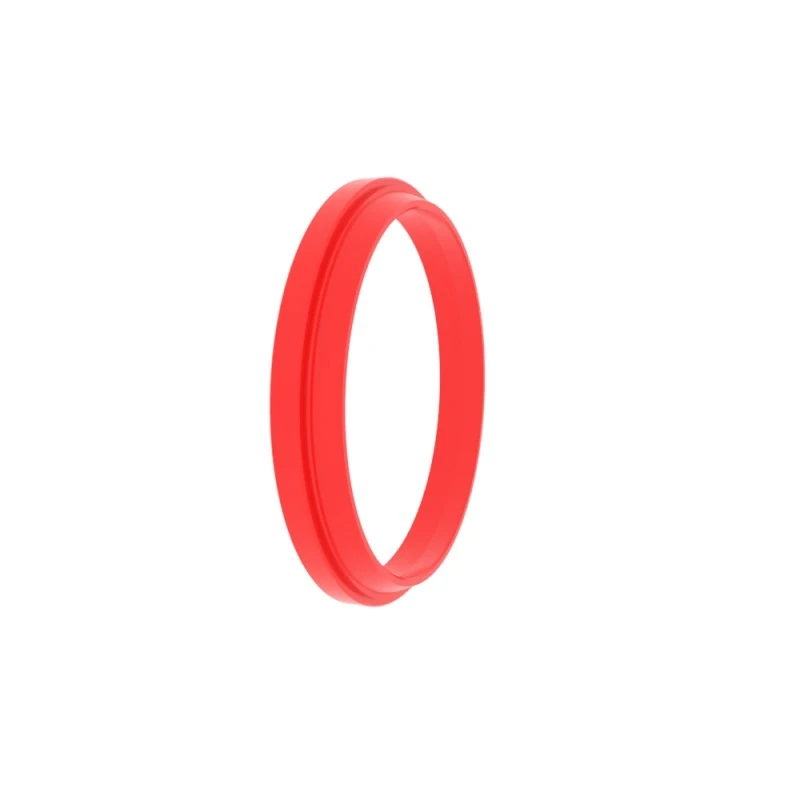

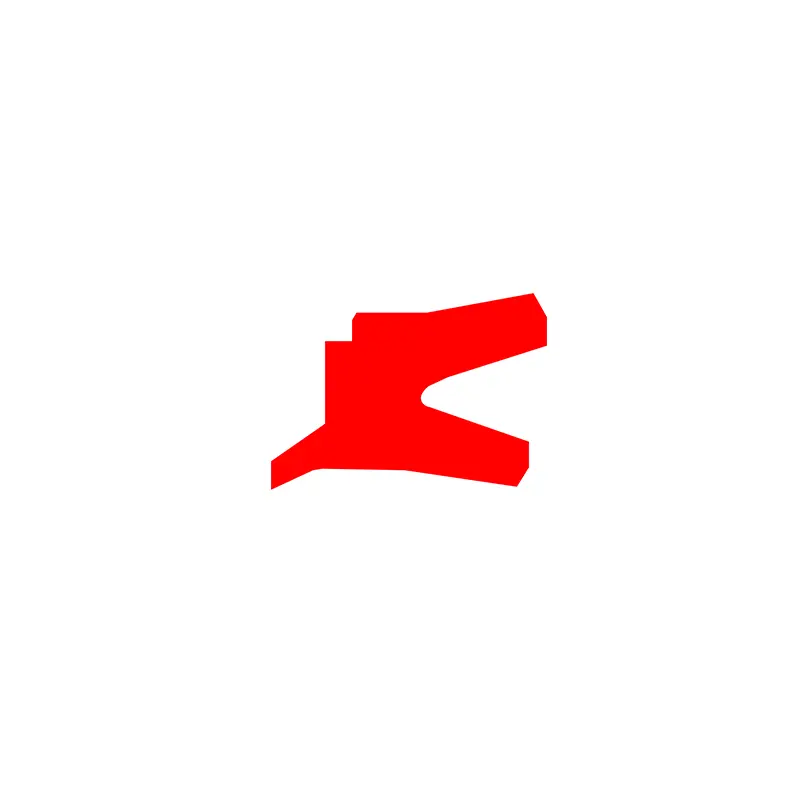

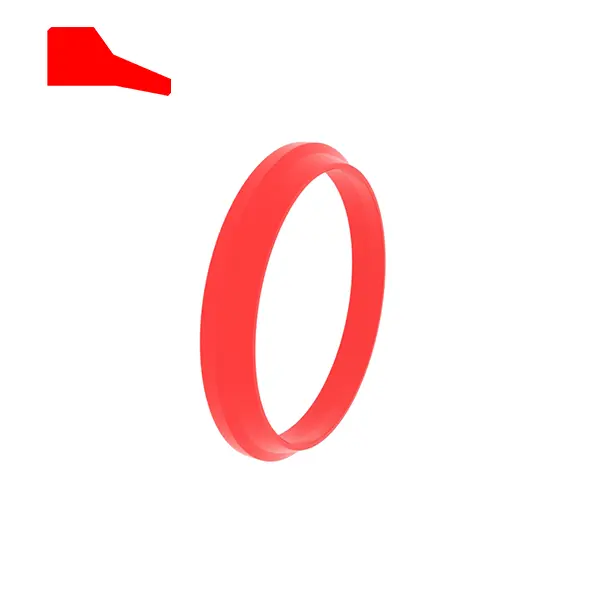

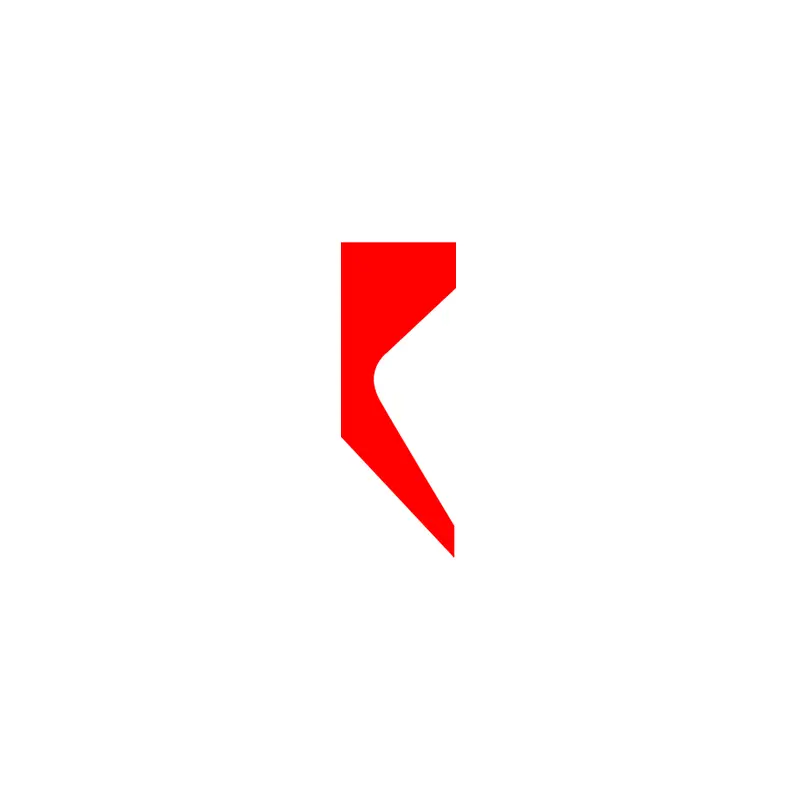

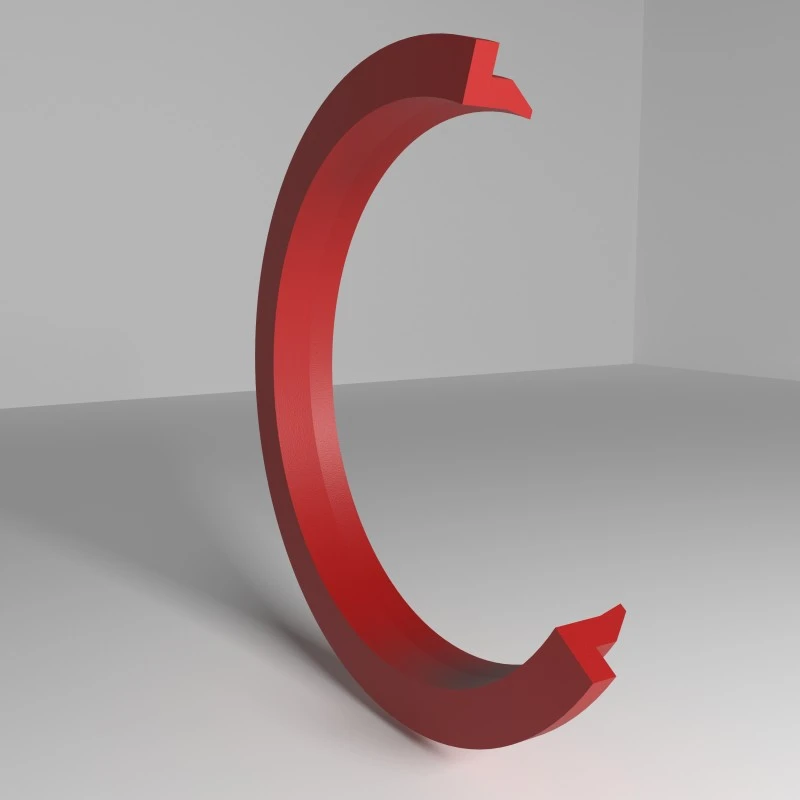

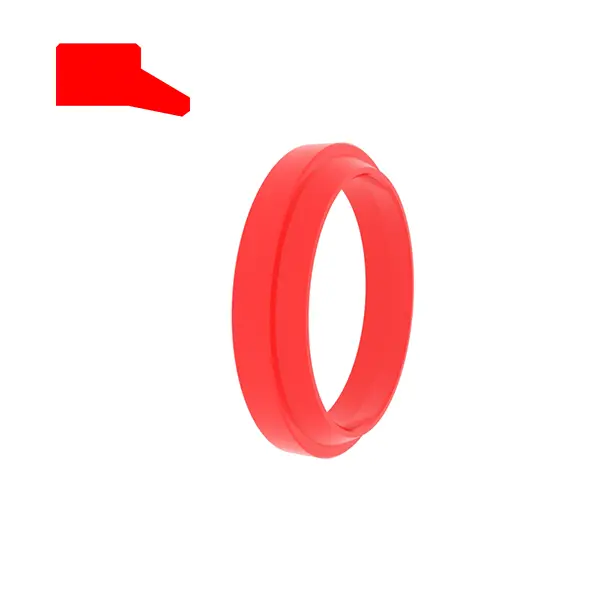

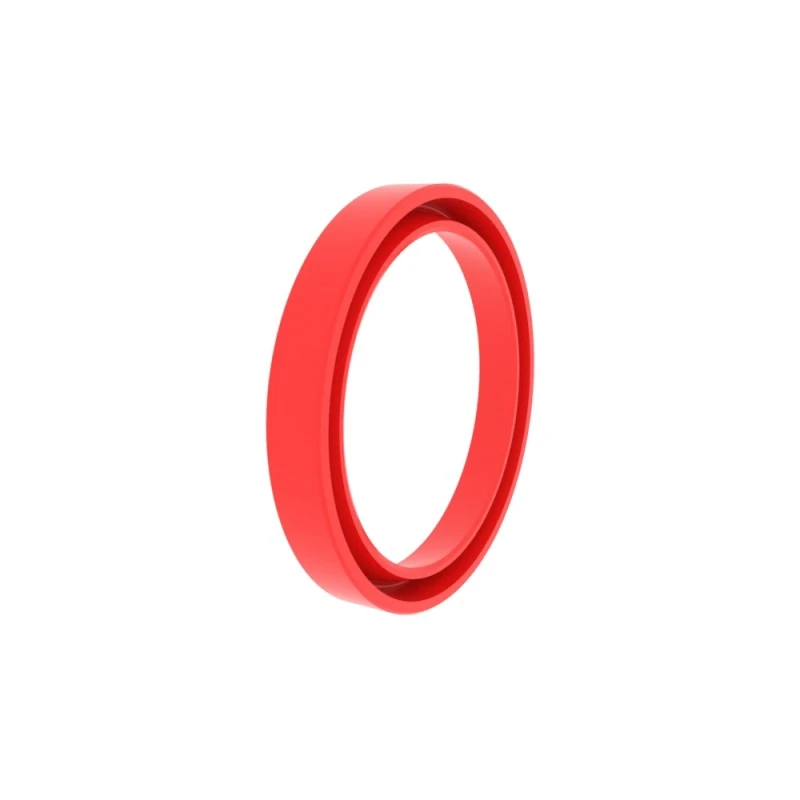

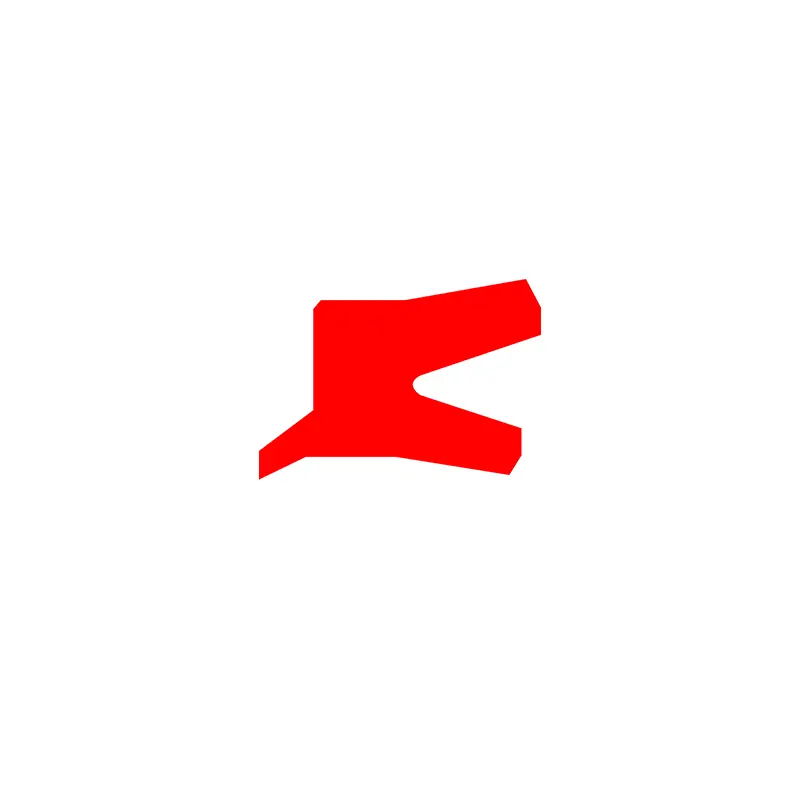

RCA101

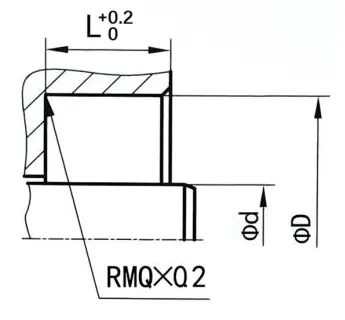

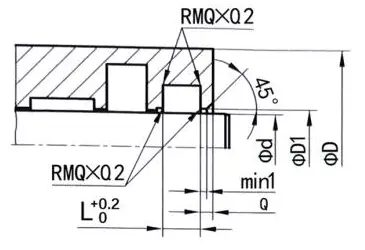

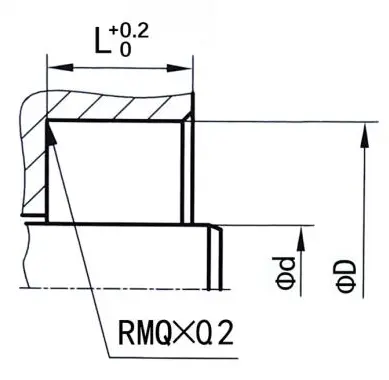

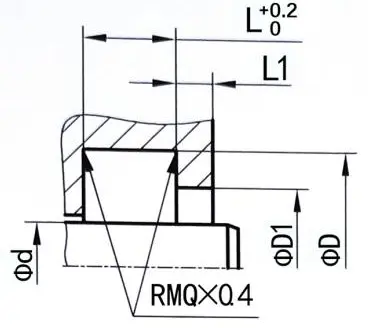

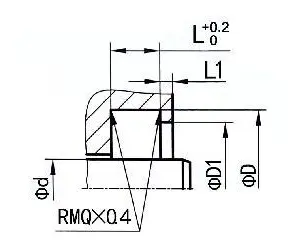

Розмір замовлення

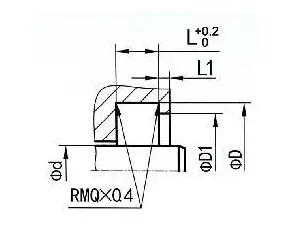

Φd ...... Зовнішній діаметр
Φd ...... Внутрішній діаметр
L ...... Ширина канавка
H ...... Загальна висота пилової ущільнення
| Поверхнева обробка | R tmax (мкм) | РА (мкм) |
| Ковзаючі ущільнювачі гумові/поліуретанові ущільнювачі Ковзаюча поверхня, що відповідає ущільнювачам PTFE | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Дно канавки Бік | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Співвідношення довжини підтримки профілю ТП | 50%-95% |
|
| Толерантність | |
| Φd1 H11 | L <10 мм +0,2 |
| Φd H11 | L ＞ 10 мм +0,3 |
Приклад замовлення
Модель: RCA101
Розмір канавки: 100x108x4/7
Матеріал: RC-PU-H

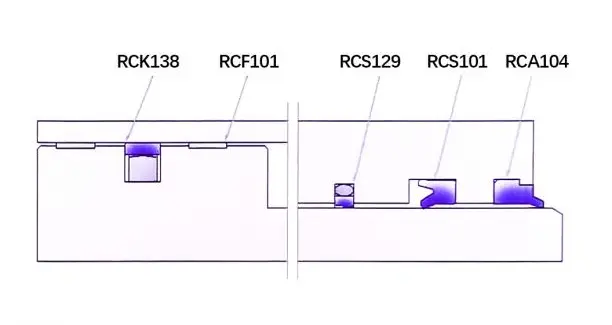

Тип ущільнення: RCA101, RCA104
Основне застосування: Стандартний захист від пилу для нафтових циліндрів
Переваги: проста установка, відмінна антифрикція та пилостійкий ефект, без зворотного яйця в порожнині, без відкриття тиску між ущільнювальним кільцем та пиловим кільцем.
Матеріал: поліуретан, гума
| Приклади ущільнення | Нижче наведено стандартні розміри канавки (пилові ущільнювачі будь -якого розміру в межах діапазону розмірів) | |||||||
 |

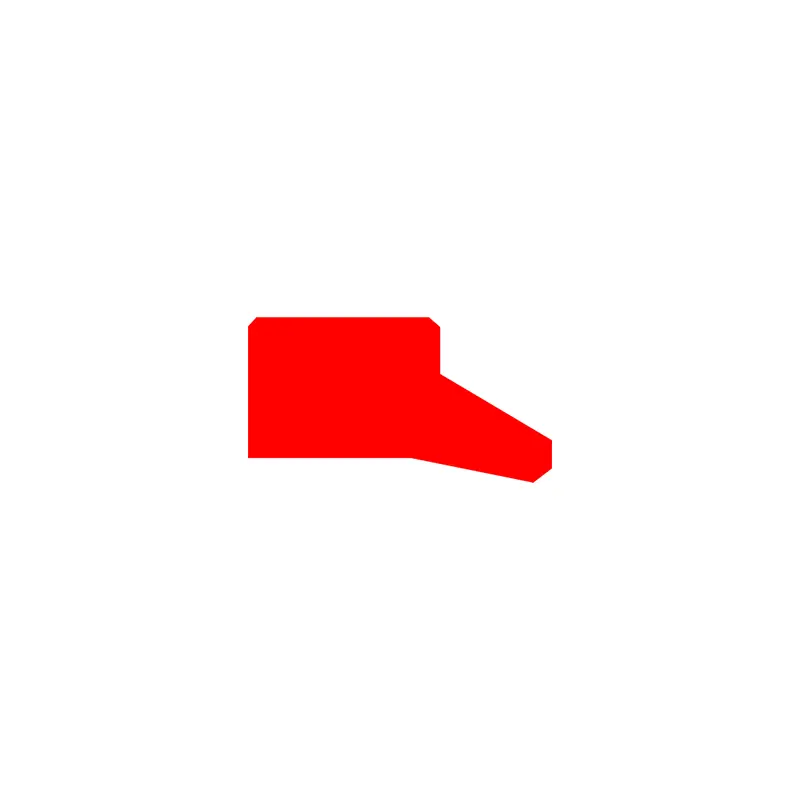

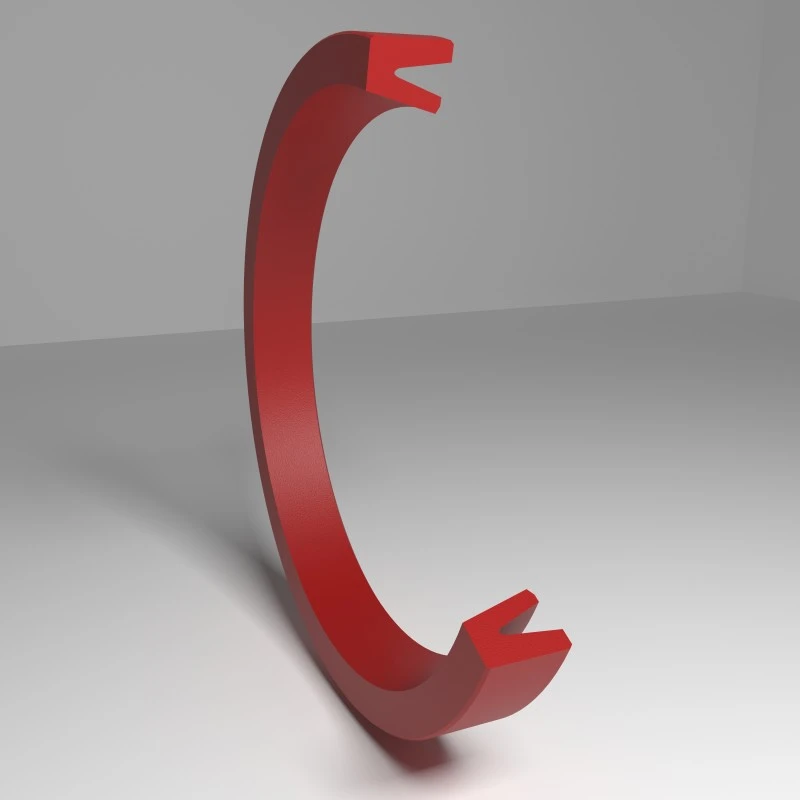

RCA101
|
Φd | Φd | FD1 | L | L1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|

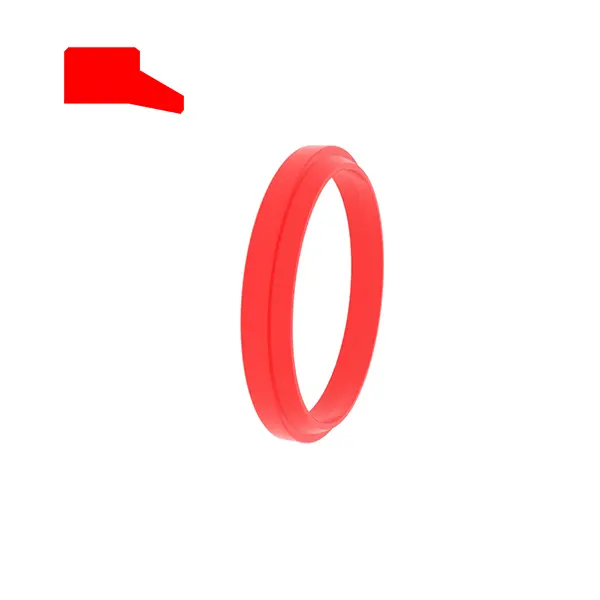

RCA104
|
100,1-149,9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | ΦD11 | 6.5 | 2 | 13 | |||

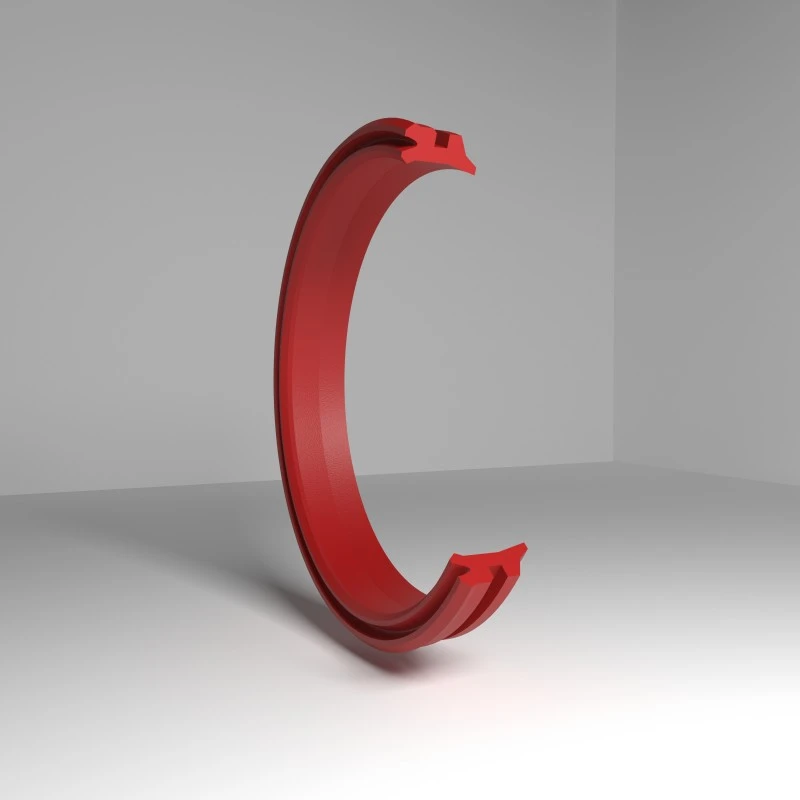

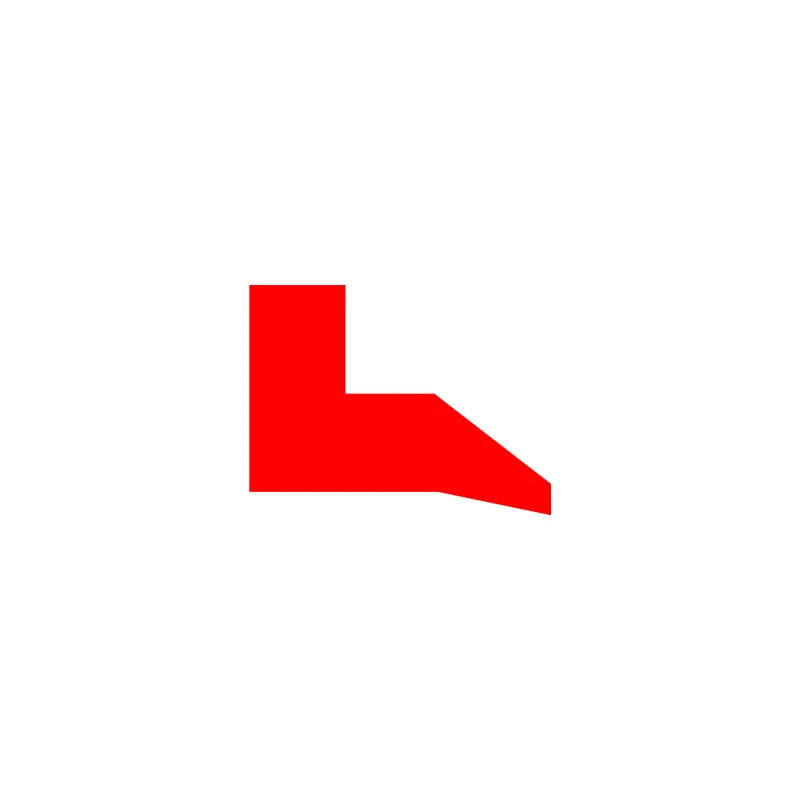

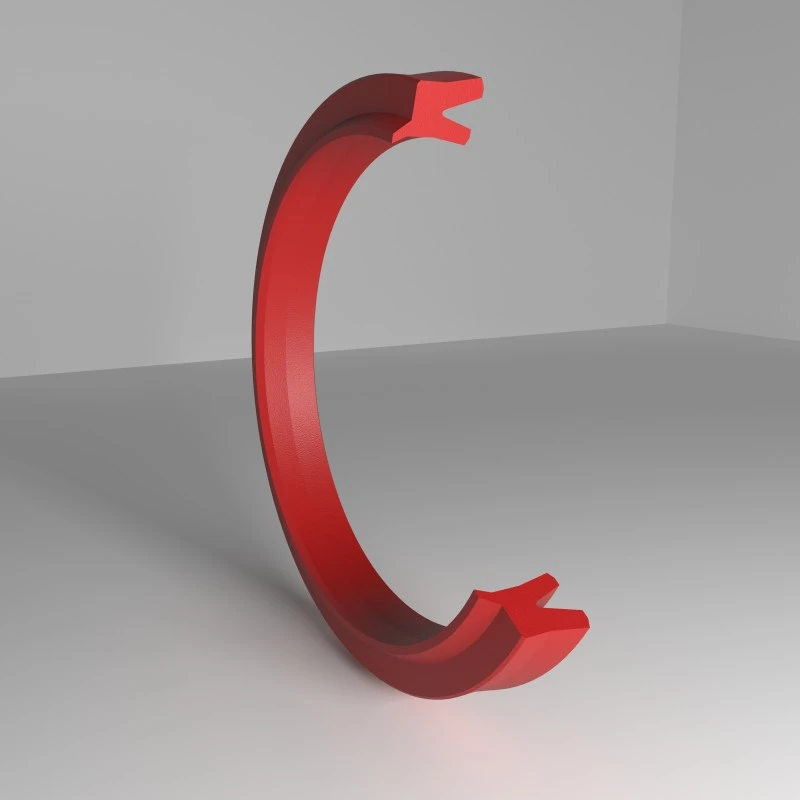

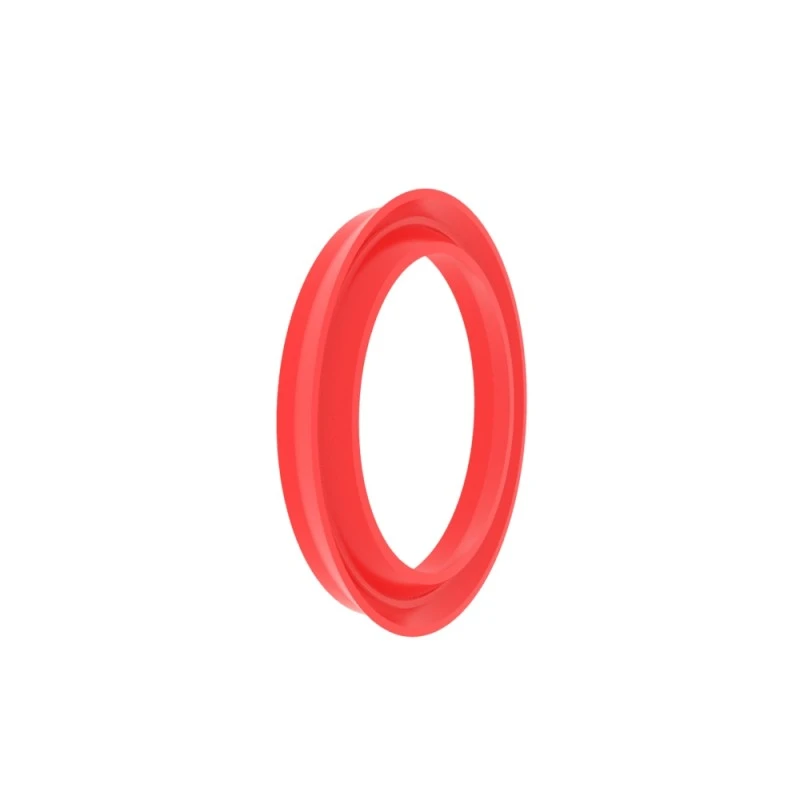

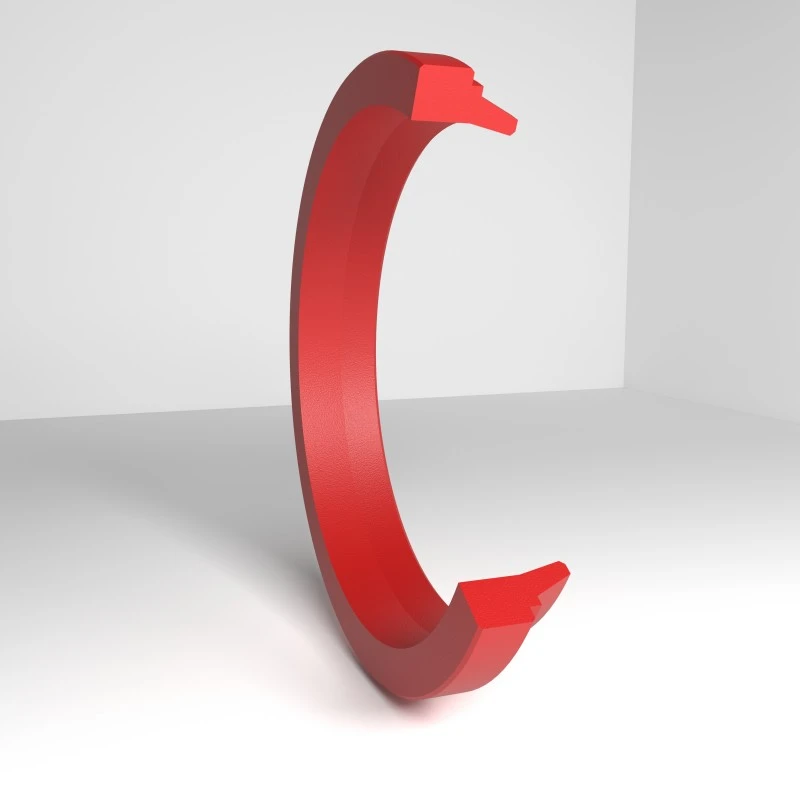

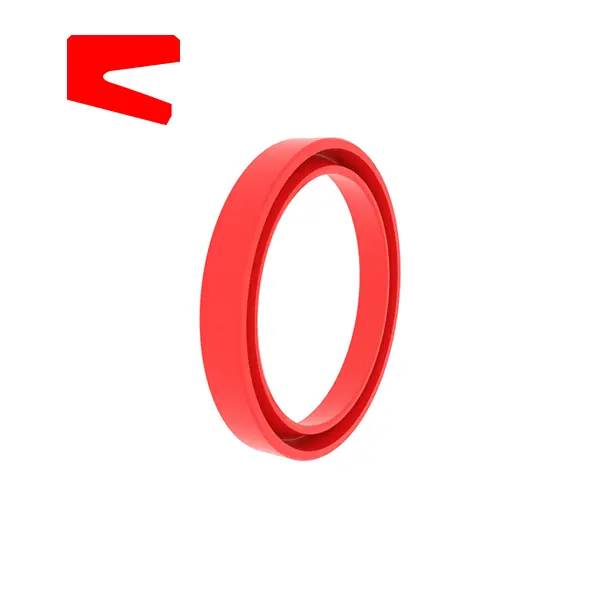

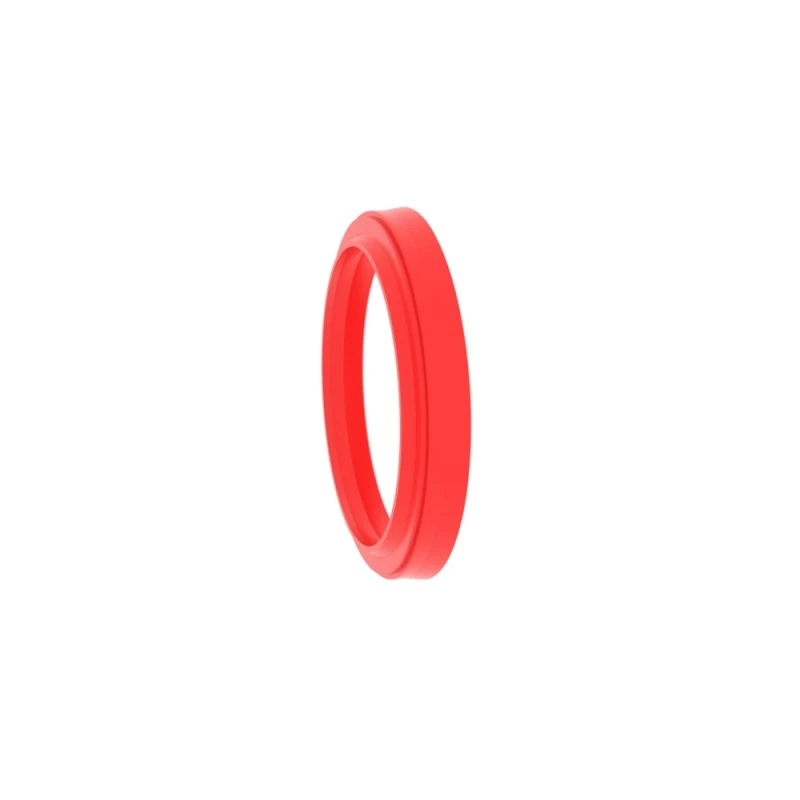

RCA102

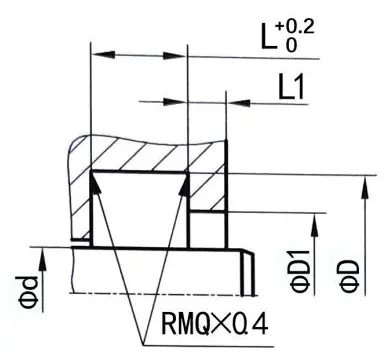

Розмір замовлення
Φd ...... Зовнішній діаметр
Φd ...... Внутрішній діаметр
L ...... Ширина канавка
H ...... Загальна висота пилової ущільнення
| Поверхнева обробка | R tmax (мкм) | РА (мкм) |
| Ковзаючі ущільнювачі гумові/поліуретанові ущільнювачі Ковзаюча поверхня, що відповідає ущільнювачам PTFE | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Дно канавки Бік | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Співвідношення довжини підтримки профілю ТП | 50%-95% |
|
| Толерантність | |
| Φd1 H11 | L <10 мм +0,2 |
| Φd H11 | L ＞ 10 мм +0,3 |
Приклад замовлення
Модель: RCA102
Розмір канавки/загальна висота ущільнювача пилу: 100x115x8.5
Матеріал: RC-PU-H

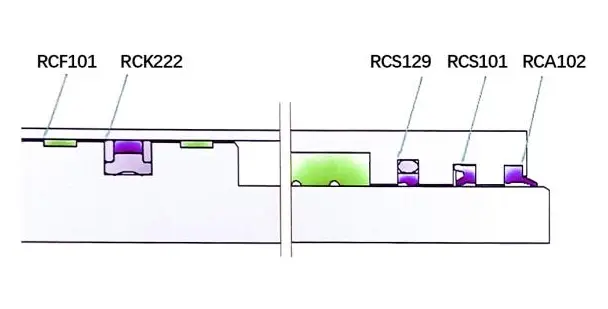

Тип ущільнення: RCA102, RCA105, RCA211
Основне застосування: в основному використовується з ковзаючими комбінованими ущільнювачами
Переваги: хороші показники тертя, RCA211 Біонаційна печатка
Матеріал: (ультра-висока твердість) Поліуретан, гума
| Приклади ущільнення | Нижче наведено стандартні розміри канавки (пилові ущільнювачі будь -якого розміру в межах діапазону розмірів) | |||||||
 |

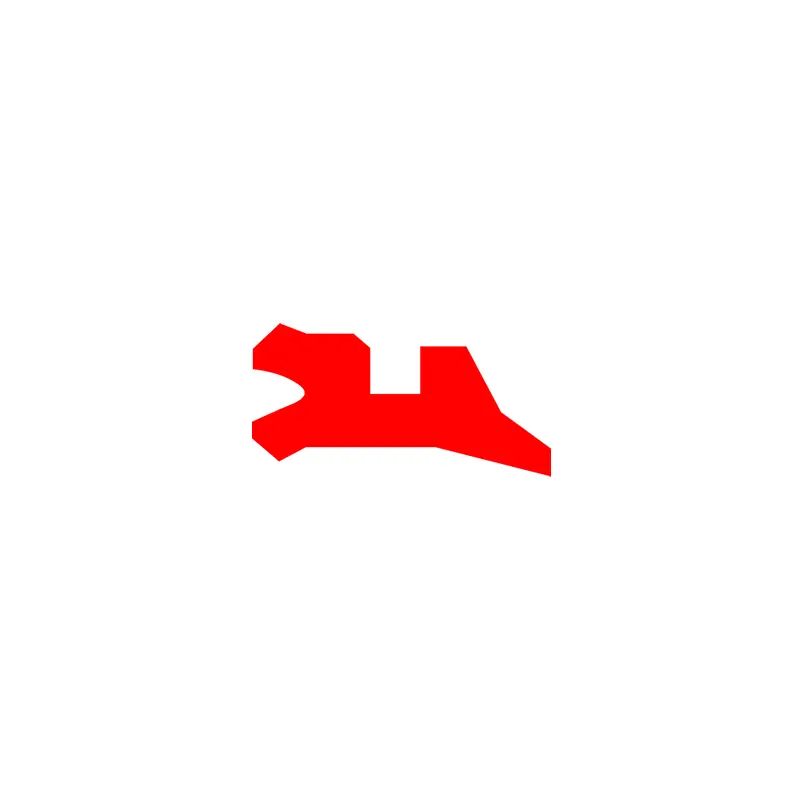

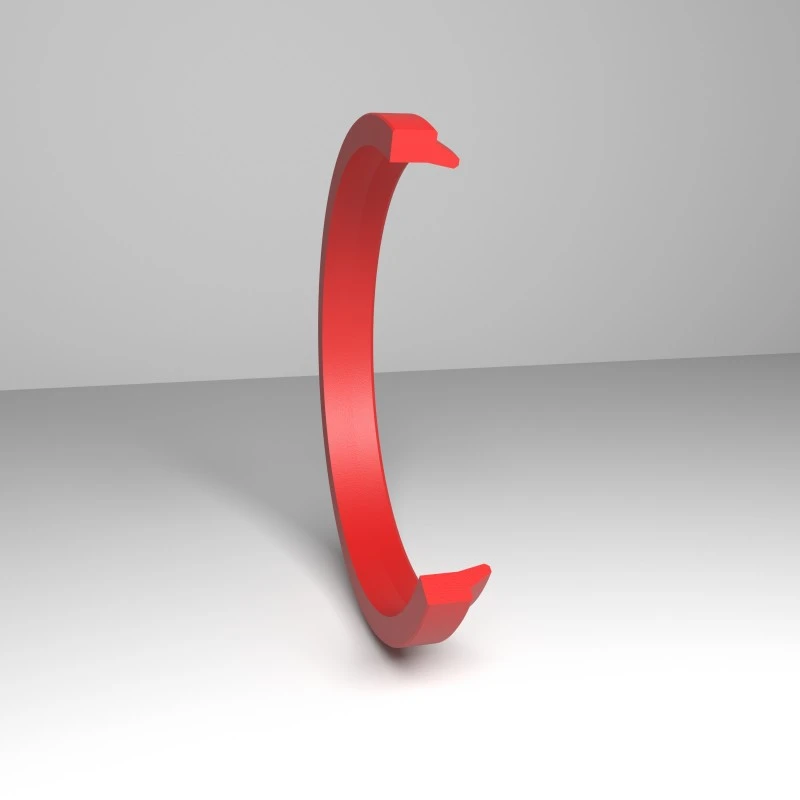

RCA102
|
Φd | Φd | FD1 | L | L1 | H | |
|
RCA105
|
6-49.9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | Φd+7,5 | 8.5 | ≥2 | 11.5 | |||

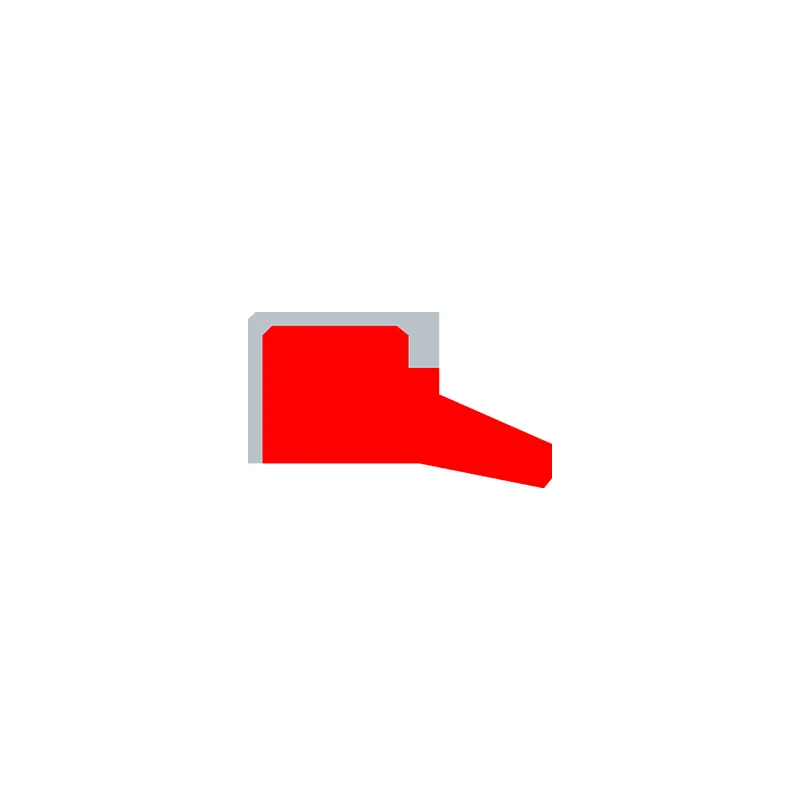

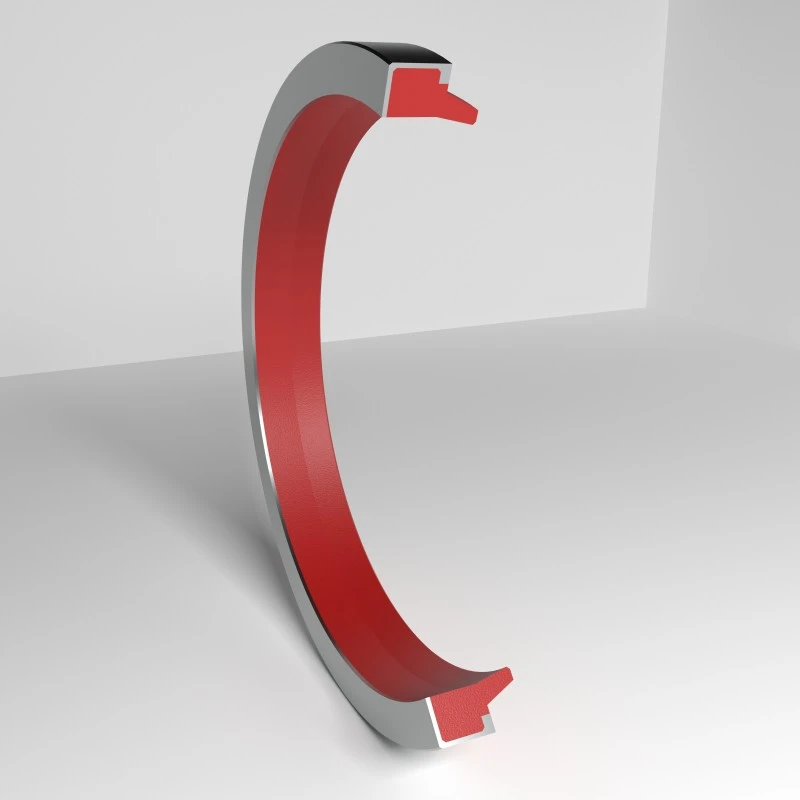

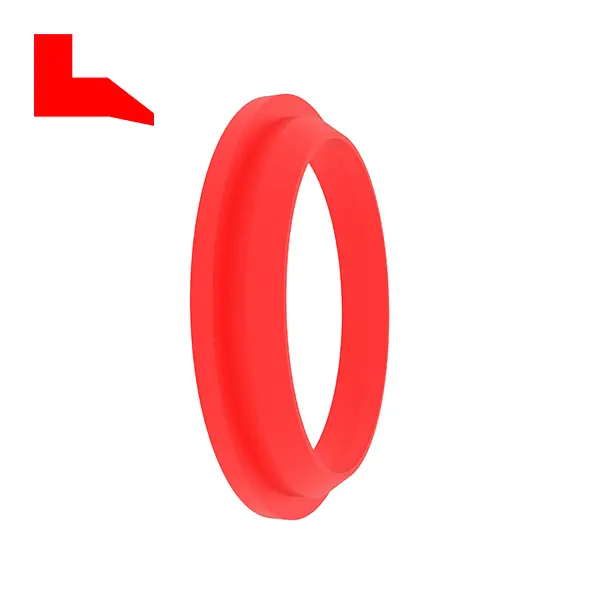

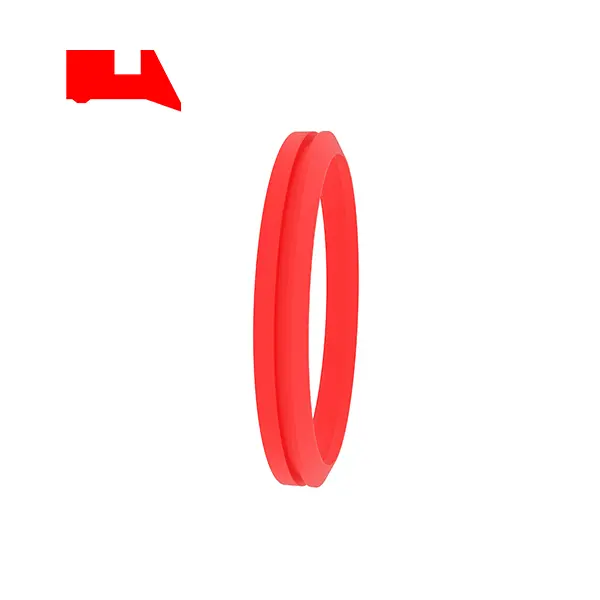

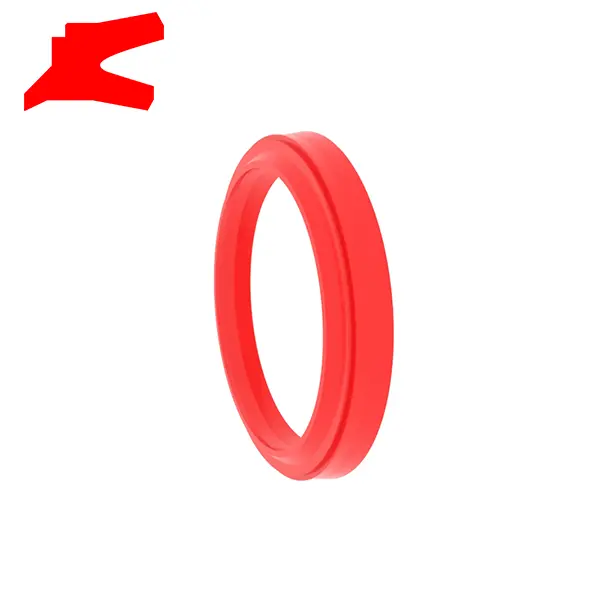

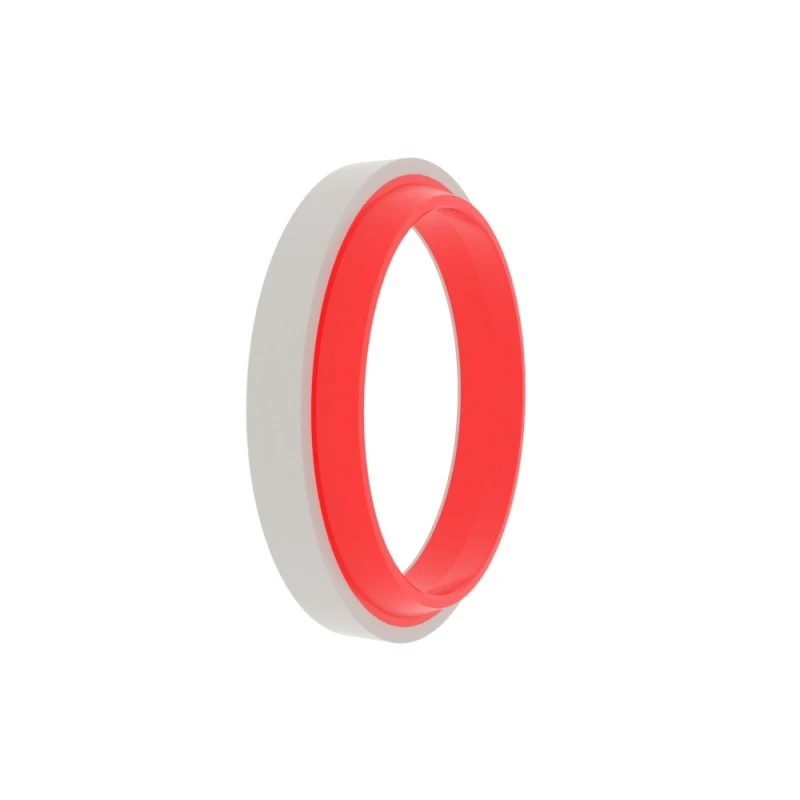

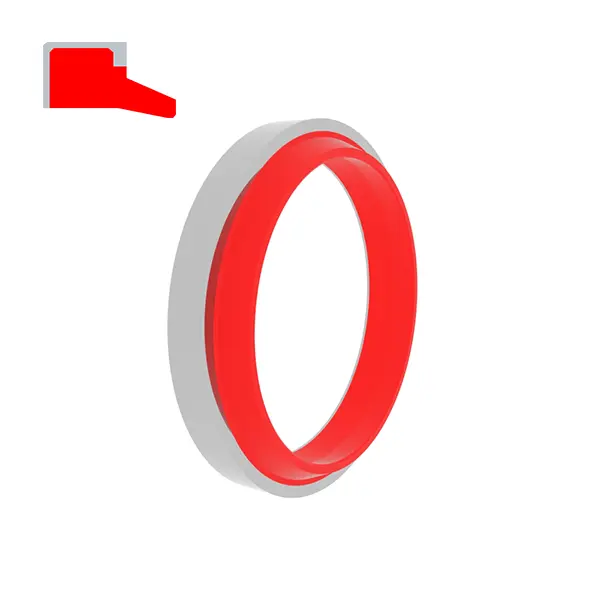

RCA103
Розмір замовлення
Φd ...... Зовнішній діаметр
Φd ...... Внутрішній діаметр
L ...... Ширина канавка
H ...... Загальна висота пилової ущільнення
| Поверхнева обробка | R tmax (мкм) | РА (мкм) |
| Ковзаючі ущільнювачі гумові/поліуретанові ущільнювачі Ковзаюча поверхня, що відповідає ущільнювачам PTFE | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Дно канавки Бік | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Співвідношення довжини підтримки профілю ТП | 50%-95% |
|
| Толерантність | |
| Φd1 H11 | L <10 мм +0,2 |
| Φd H11 | L ＞ 10 мм +0,3 |
Приклад замовлення
Модель: RCA103
Розмір канавки/Загальна висота ущільнювача пилу: 100x115x9/12
Матеріал: RC-PU-H+POM
Тип ущільнення: RCA103, RCA106
Основне застосування: Стандартні циліндри та для відкритих канавок
Переваги: Продуктивність антифрикції хороша, а підтримка кільця запобігає окисленню між канавкою та ущільненням, а позиціонування та вписання в порожнину є твердими.
Матеріал: (надвисока твердість) Поліуретан + поліоксиметилен, гума + поліоксимелен
| Приклади ущільнення | Нижче наведено стандартні розміри канавки (пилові ущільнювачі будь -якого розміру в межах діапазону розмірів) | |||||
 |

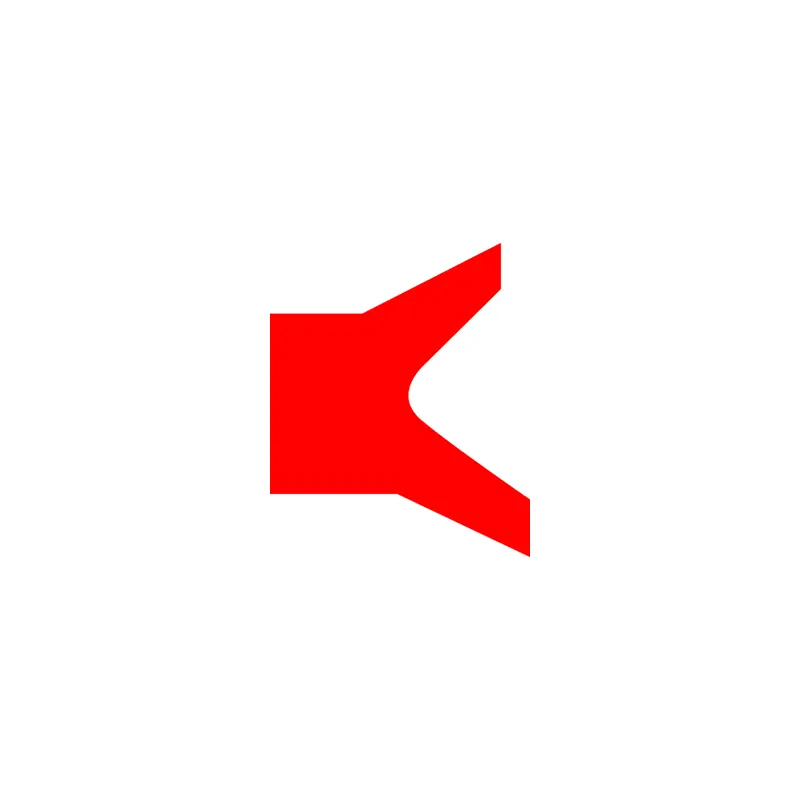

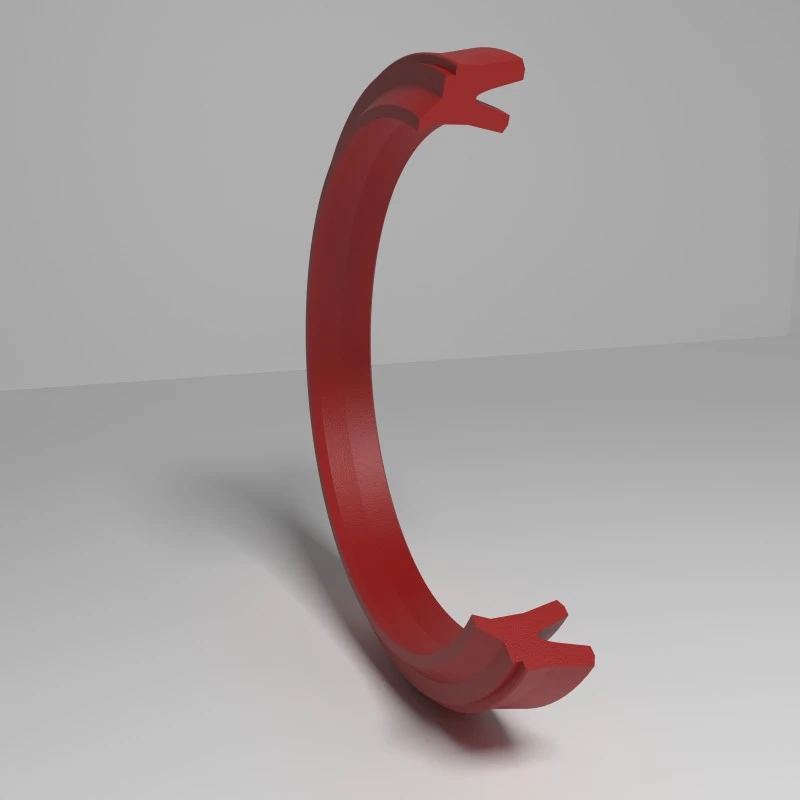

RCA103
|
Φd | Φd | L | H | |
| 6-9.9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| ＞ 200 | Φd+20 | 12 | 16 | |||

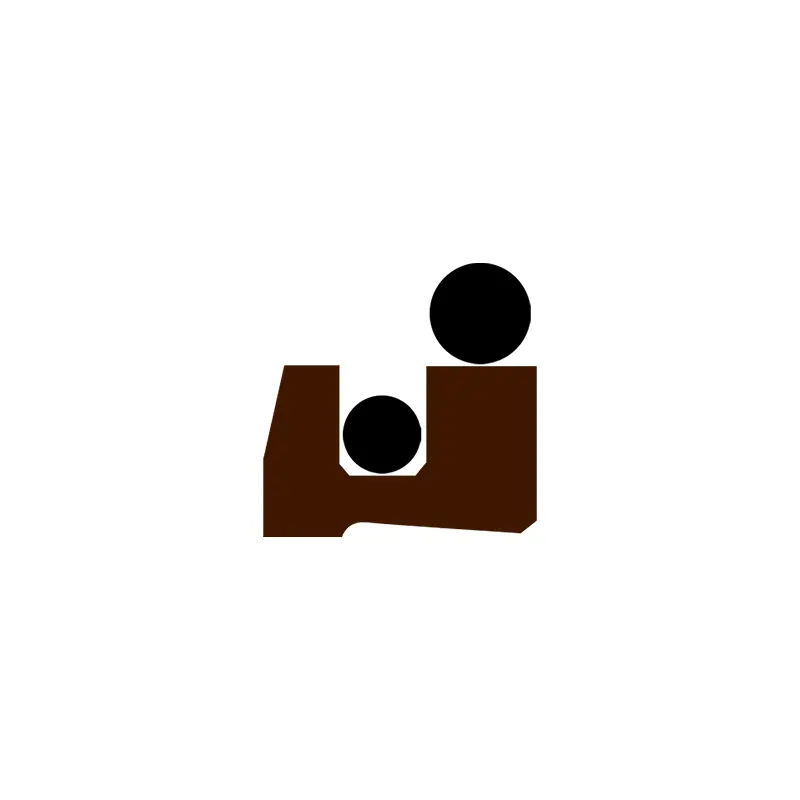

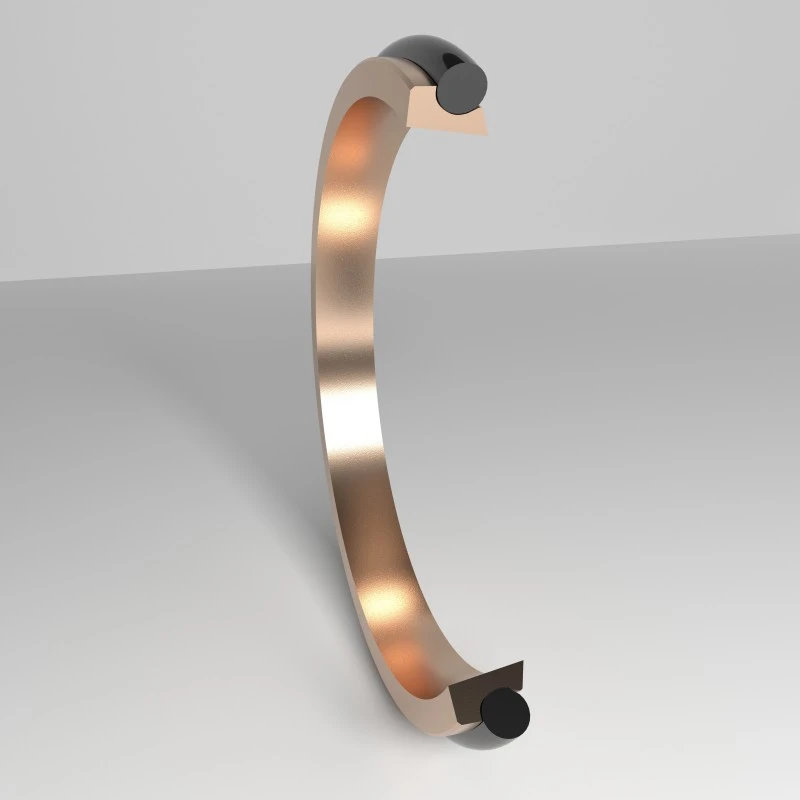

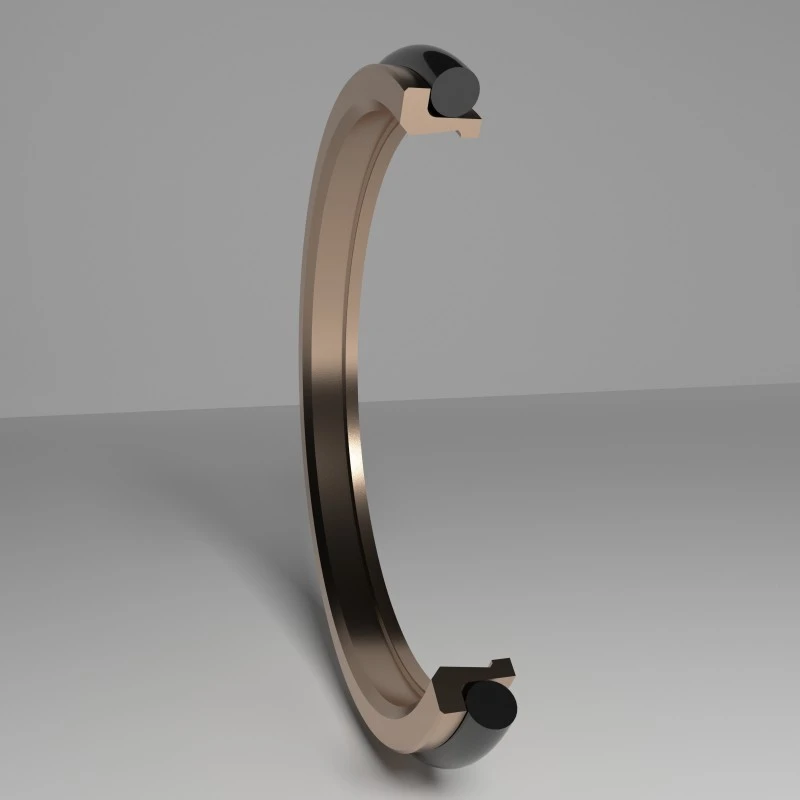

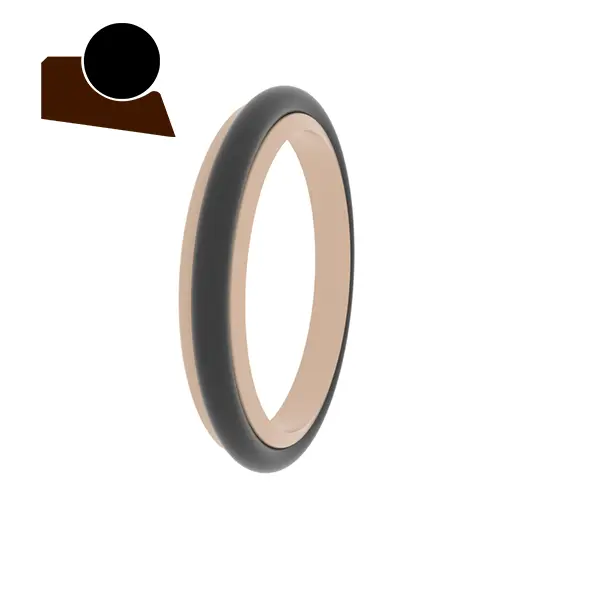

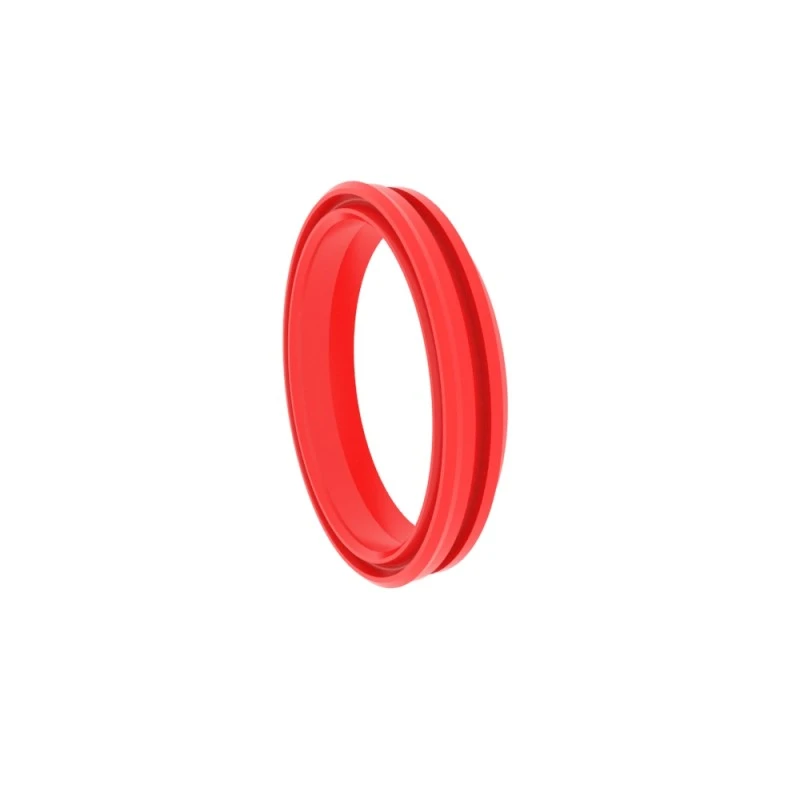

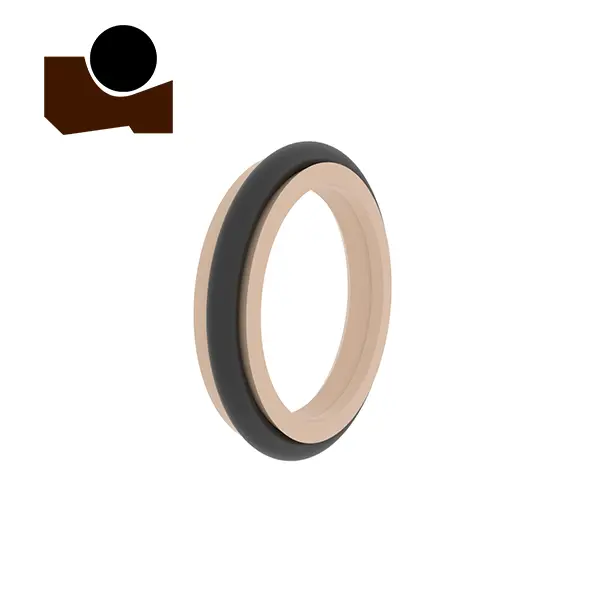

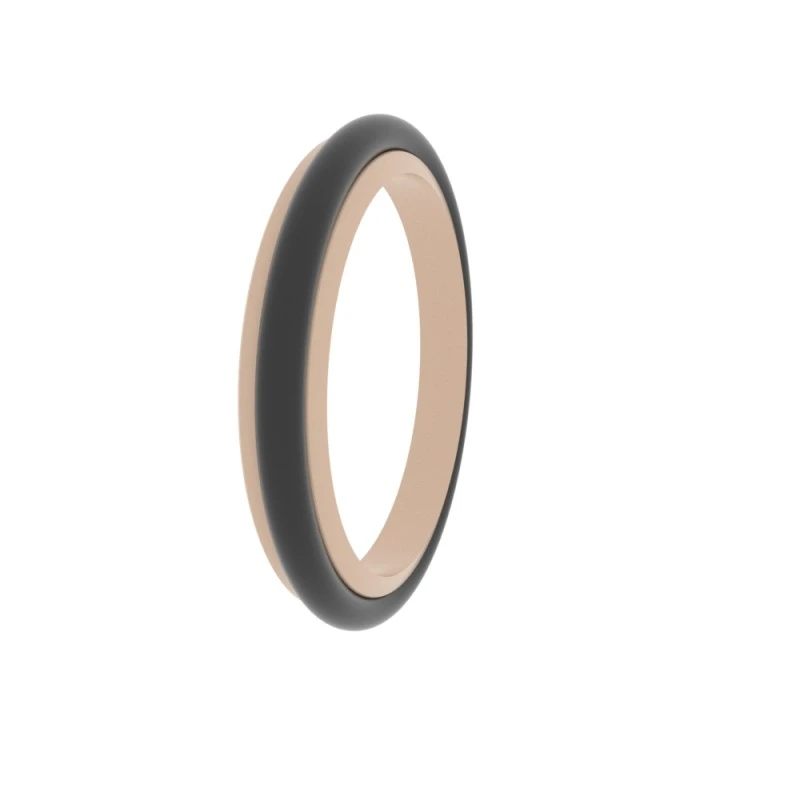

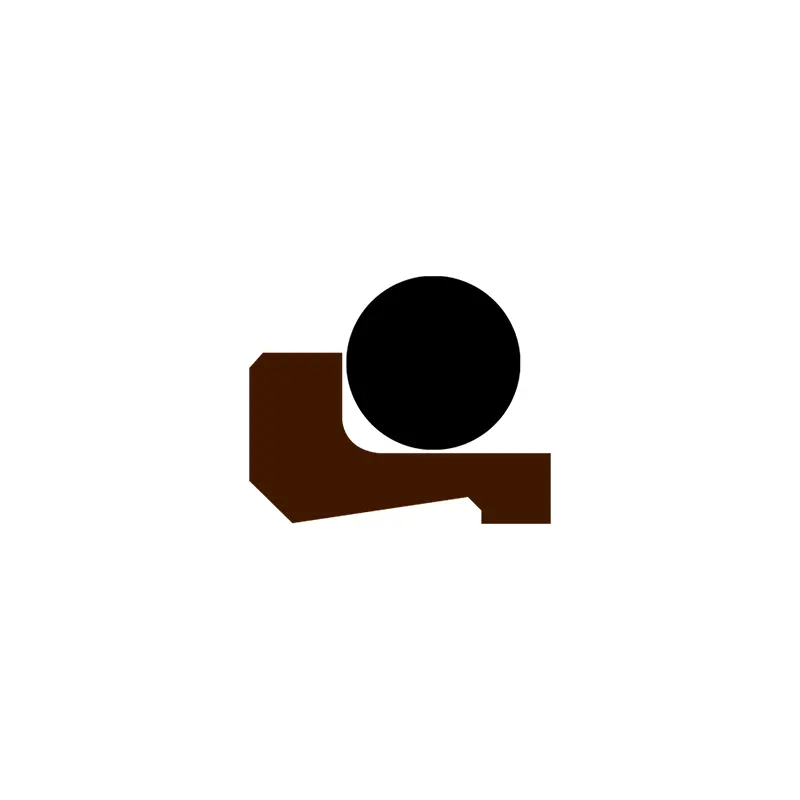

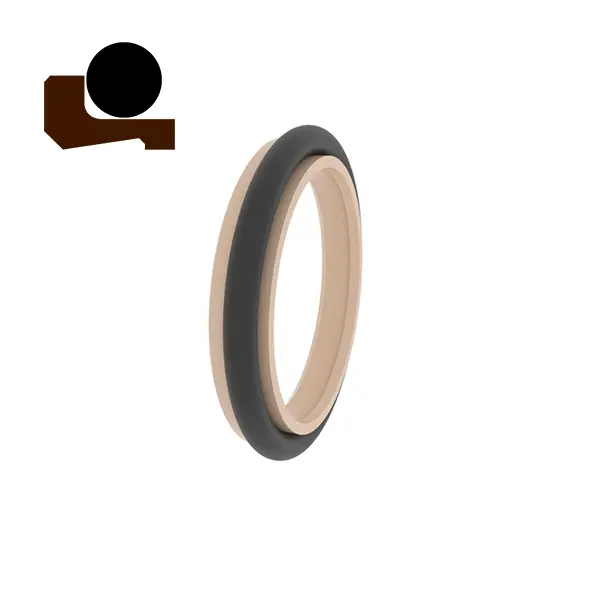

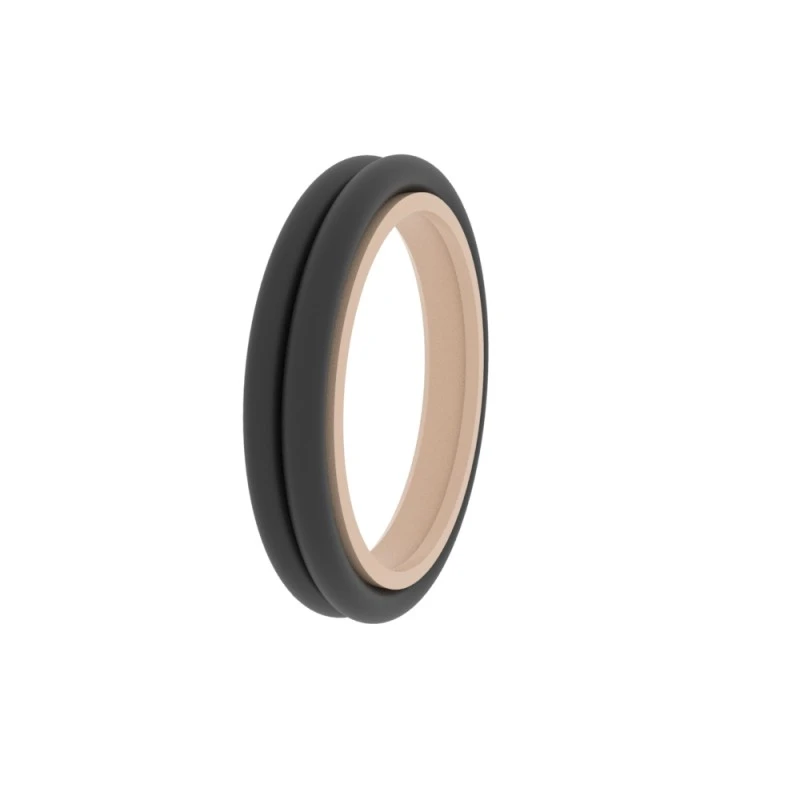

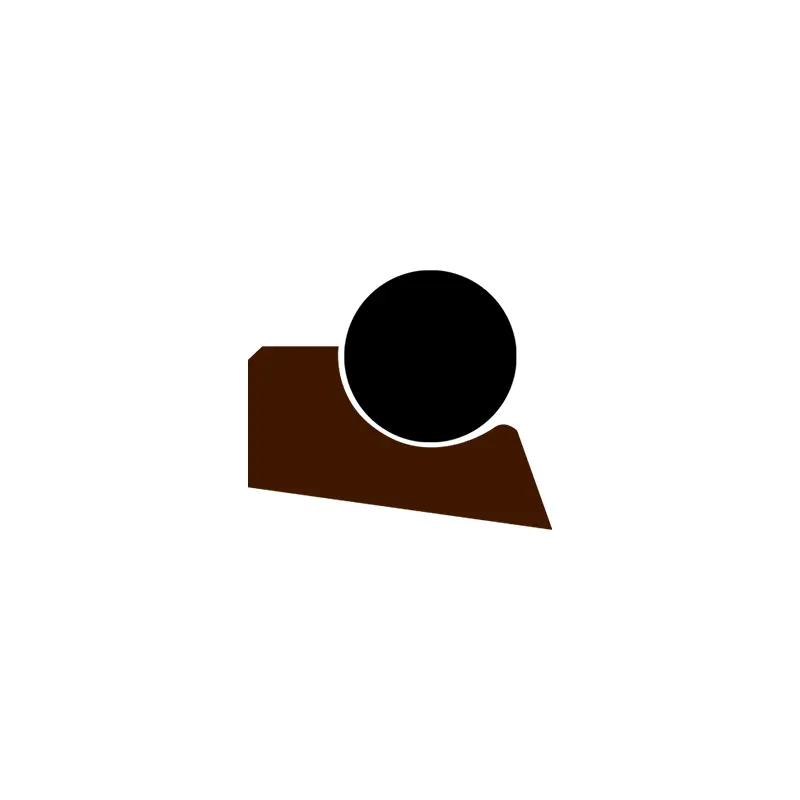

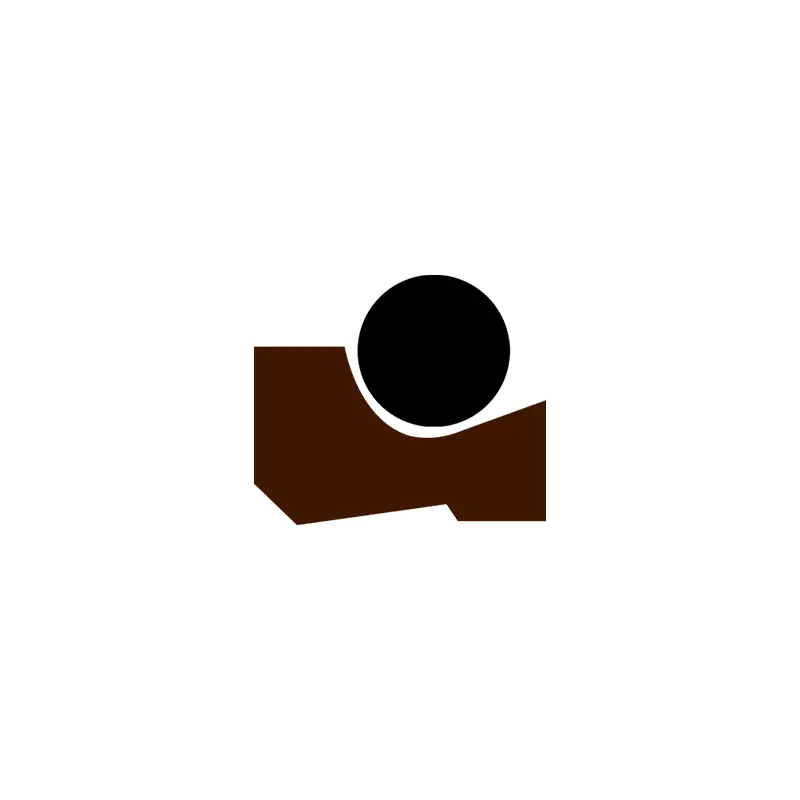

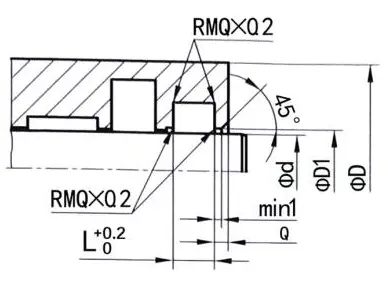

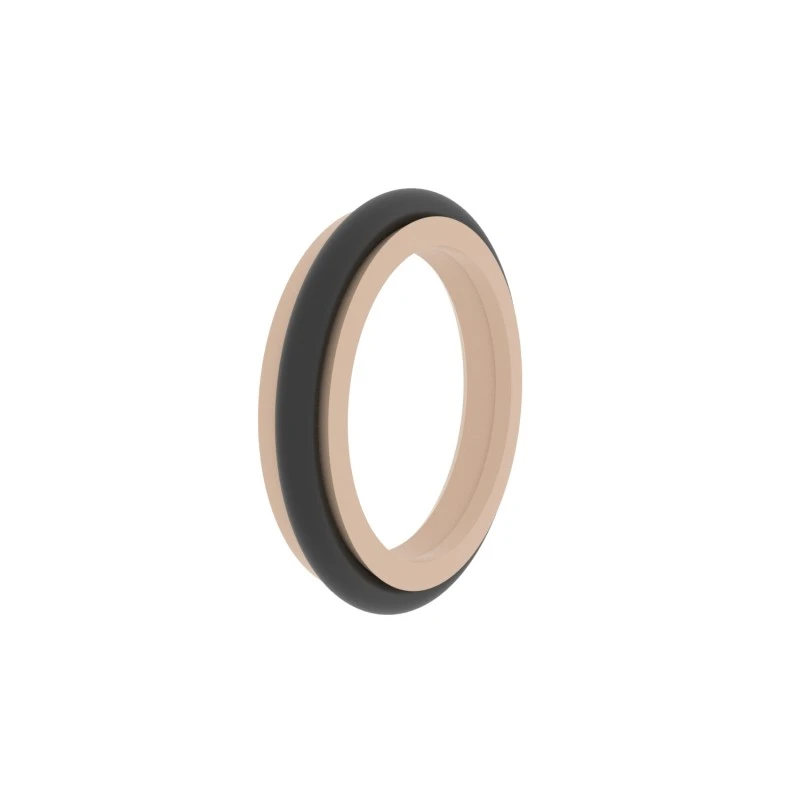

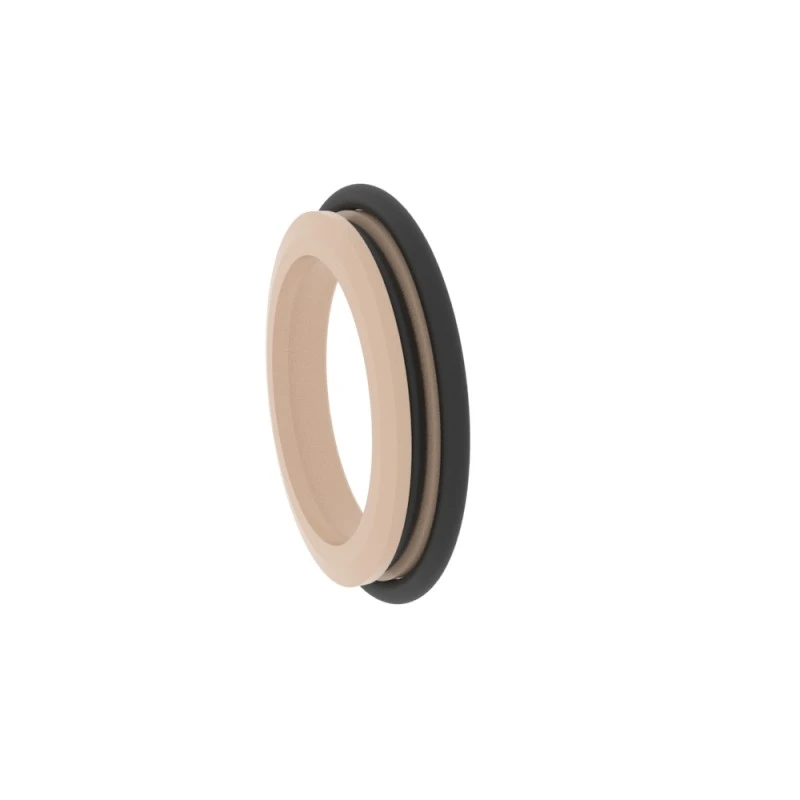

RCA115
Розмір замовлення
Φd ...... Зовнішній діаметр
Φd1 ...... Зовнішній діаметр
Φd ...... Внутрішній діаметр
L ...... Ширина канавка
| Поверхнева обробка | R tmax (мкм) | РА (мкм) |
| Ковзаючі ущільнювачі гумові/поліуретанові ущільнювачі Ковзаюча поверхня, що відповідає ущільнювачам PTFE | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Дно канавки Бік | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Співвідношення довжини підтримки профілю ТП | 50%-95% |
|
| Толерантність | |
| Φd1 H11 | L <10 мм +0,2 |
| Φd H11 | L ＞ 10 мм +0,3 |
Приклад замовлення
Модель: RCA115
Розмір канавки/загальна висота ущільнювача пилу: 100x108,8x6
Матеріал: PTFE3+NBR

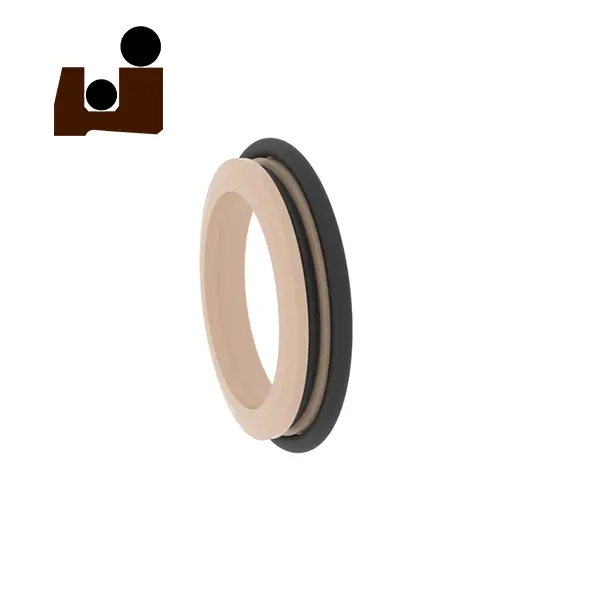

Тип ущільнення: RCA115, RCA118
Основне застосування: хімічна промисловість, харчова промисловість та сервоприношення
Переваги: коефіцієнт з низьким вмістом тертя, без повзучості, невеликий простір для встановлення, тривале зносостійке життя та відмінні можливості регулювання та позиціонування під час роботи.
Матеріал: тетрафторетилен, нітрилова гума або фтор -гума
| Приклади ущільнення | Нижче наведено стандартні розміри канавки (пилові ущільнювачі будь -якого розміру в межах діапазону розмірів) | |||||||
 |

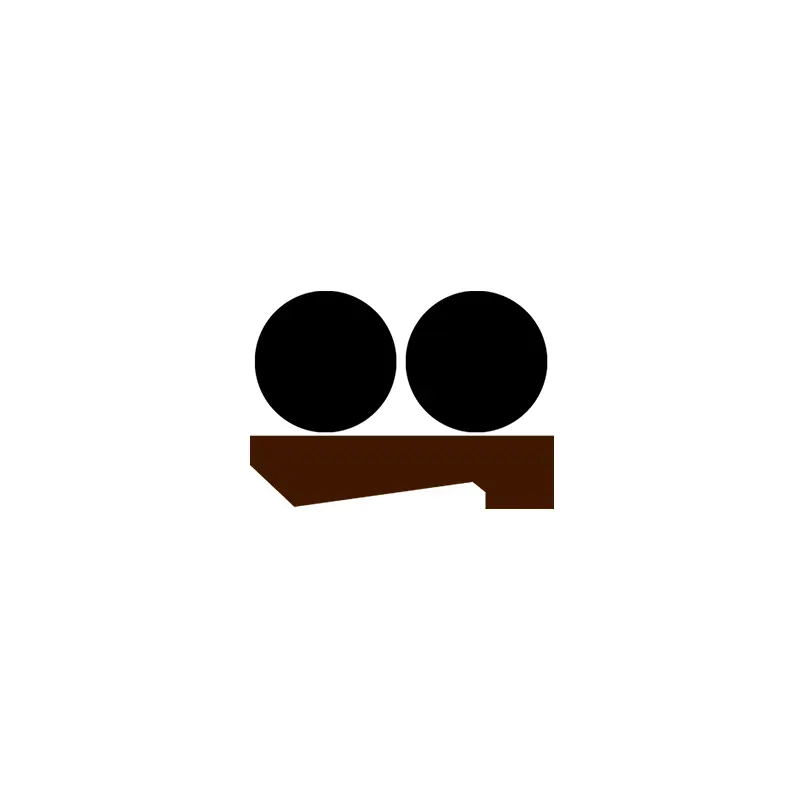

RCA115
|
Φd | Φd | L | D1 | a | О-кільця | |
| 6-11.9 |
Φd+4,8 | 3.7 | D+1,5 | 2 | 1.78 | |||
| 12-64.9 |
Φd+6,8 | 5.0 | D+1,5 | 2 | 2.62 | |||
|
RCA116
|
65-250.9 | Φd+8,8 | 6.0 | D+1,5 | 3 | 3.53 | ||
| 251-420.9 | Φd+12.2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | Φd+16.0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥150 | Φd+20.0 | 12.0 | D+2,5 | 5 | 8.40 | |||
