Наше посібник з ущільнювальної ущільнювача широко використовується в гідравлічних циліндрах, пневматичних системах, промислових машинах та інших галузях. Ми можемо надати індивідуальні рішення відповідно до потреб клієнтів для підвищення ефективності роботи обладнання та надійності ущільнення. Відповідно до різних характеристик, ми розділили обертове кільце, що перетворюється, на різні серії моделей.

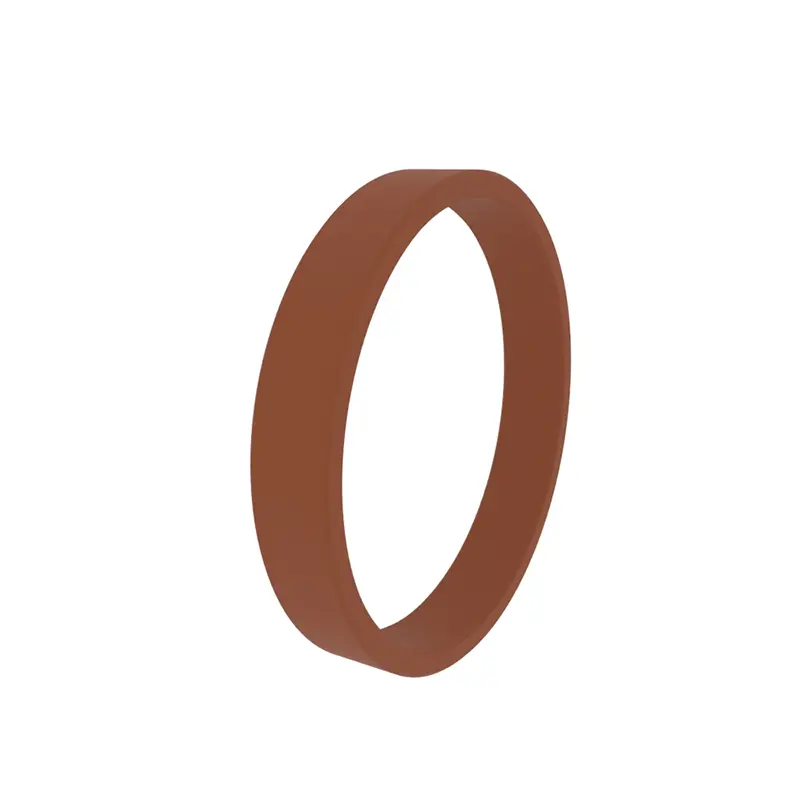

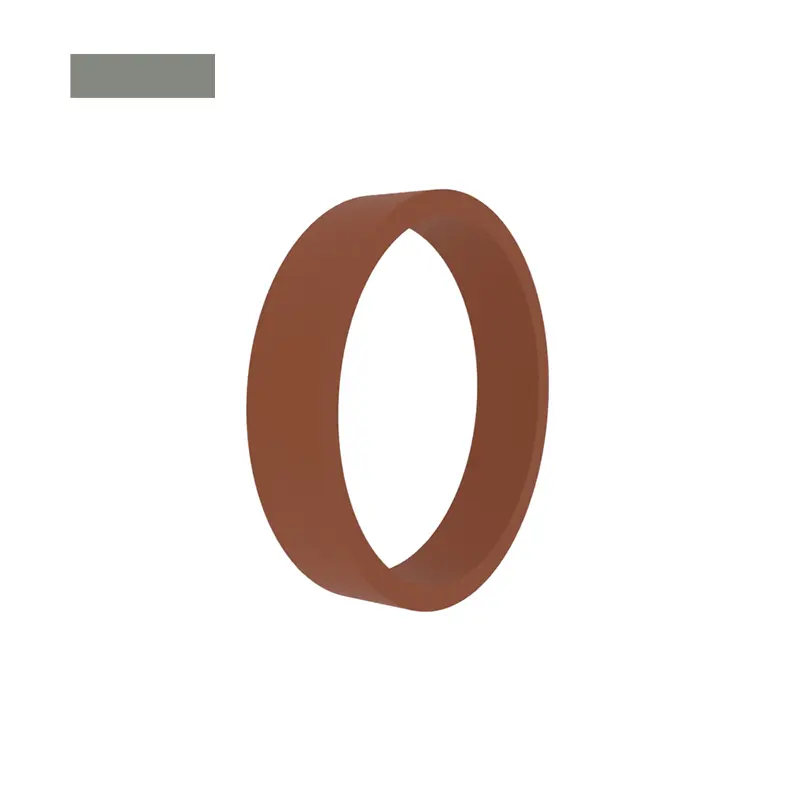

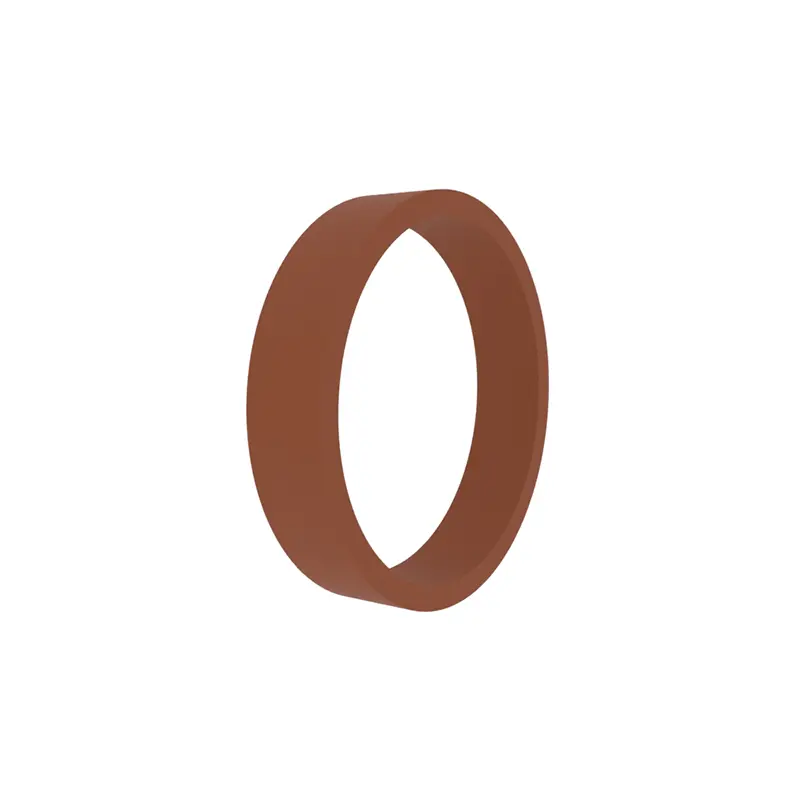

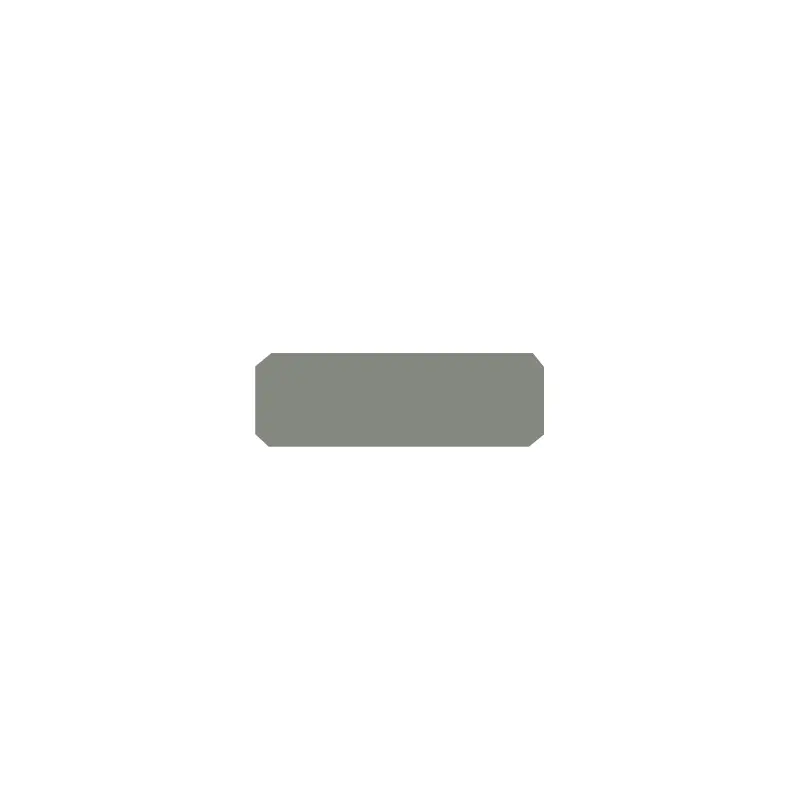

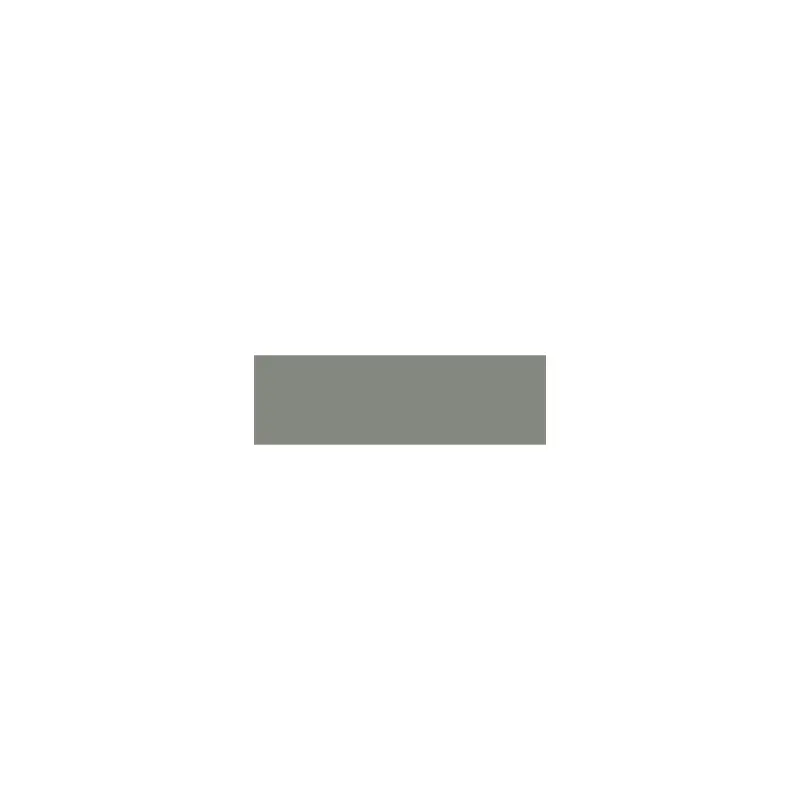

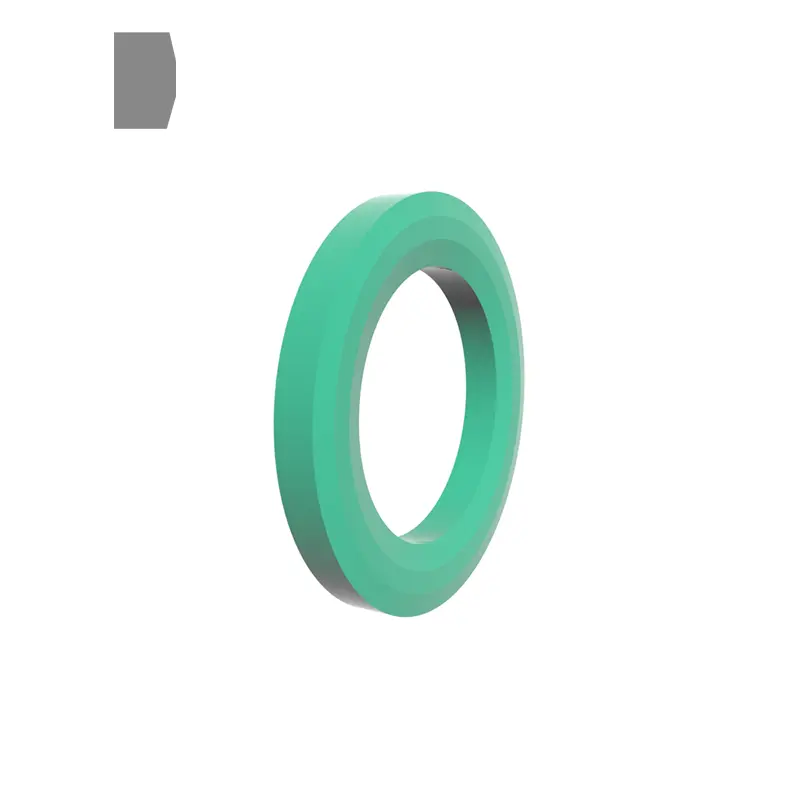

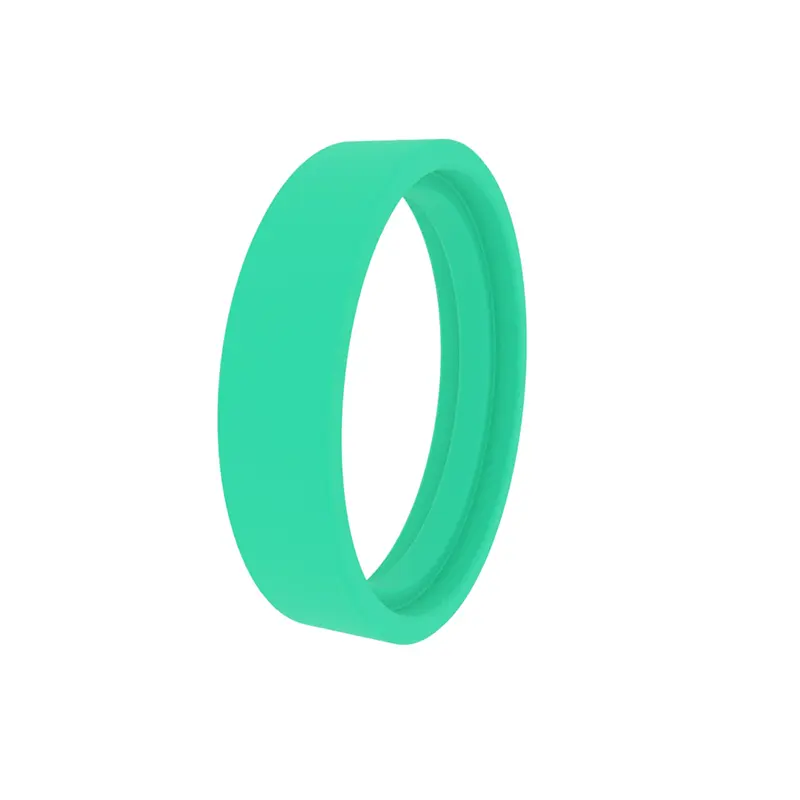

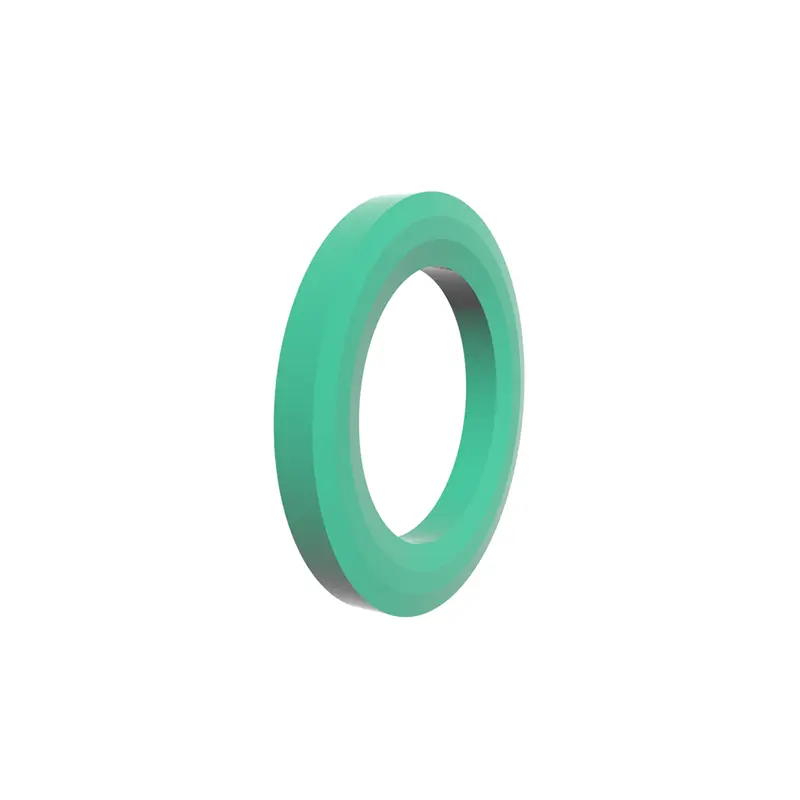

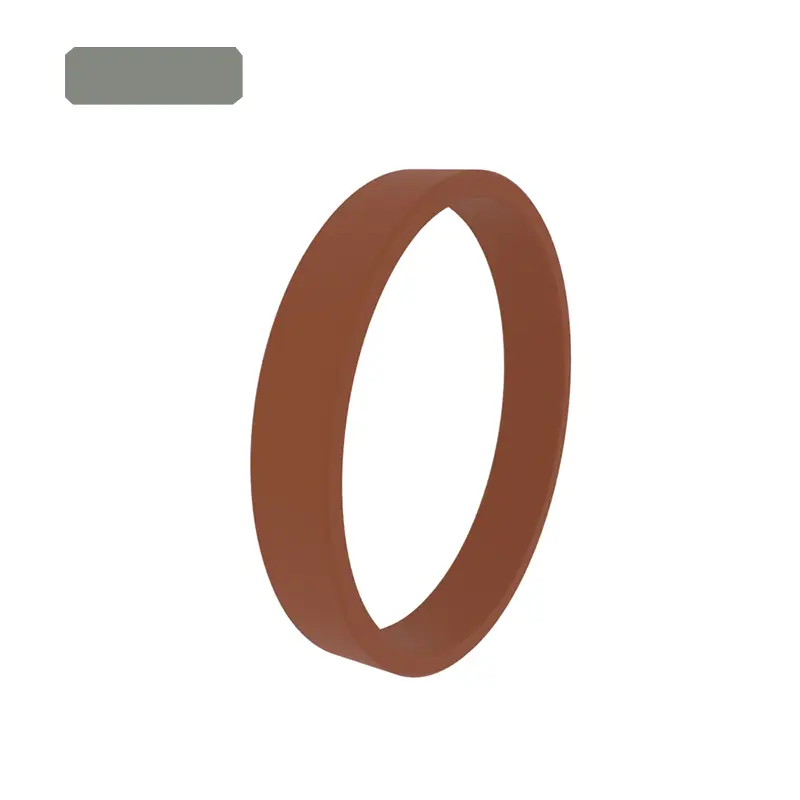

RCF101, RCF102, RCFB102 Стандартні направляючі кільця підходять для поршневих та поршневих попереків циліндрів. Більшість із них потрібно відкрити та встановити у закриті канавки, або вони можуть бути відкритими.

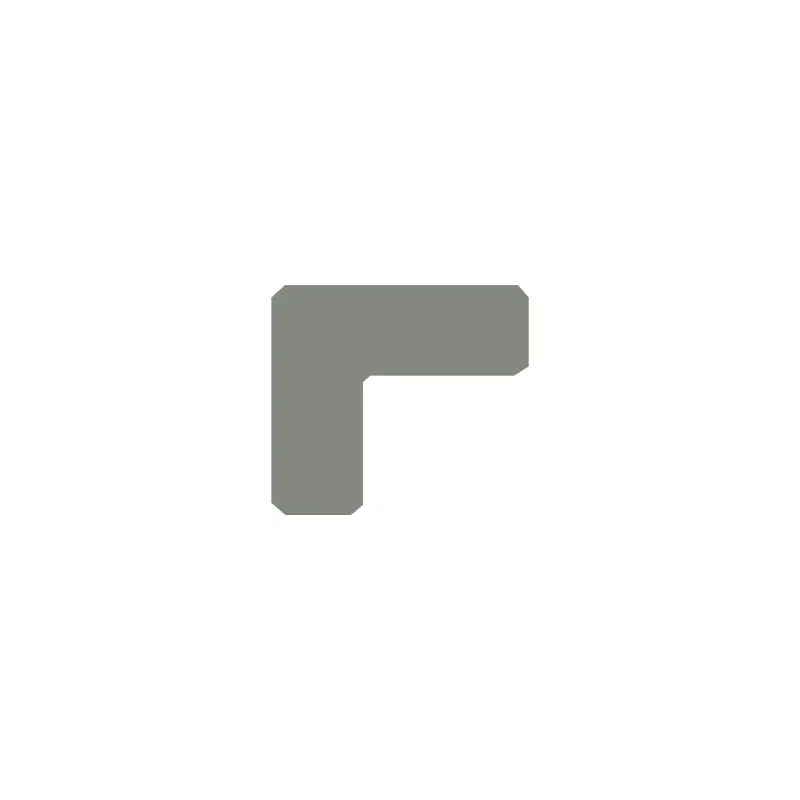

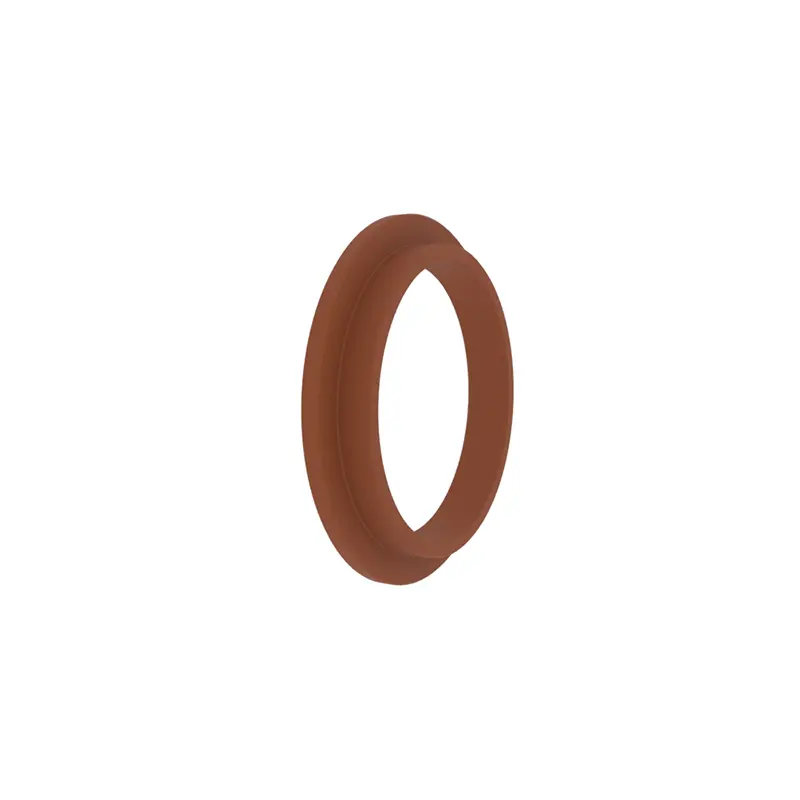

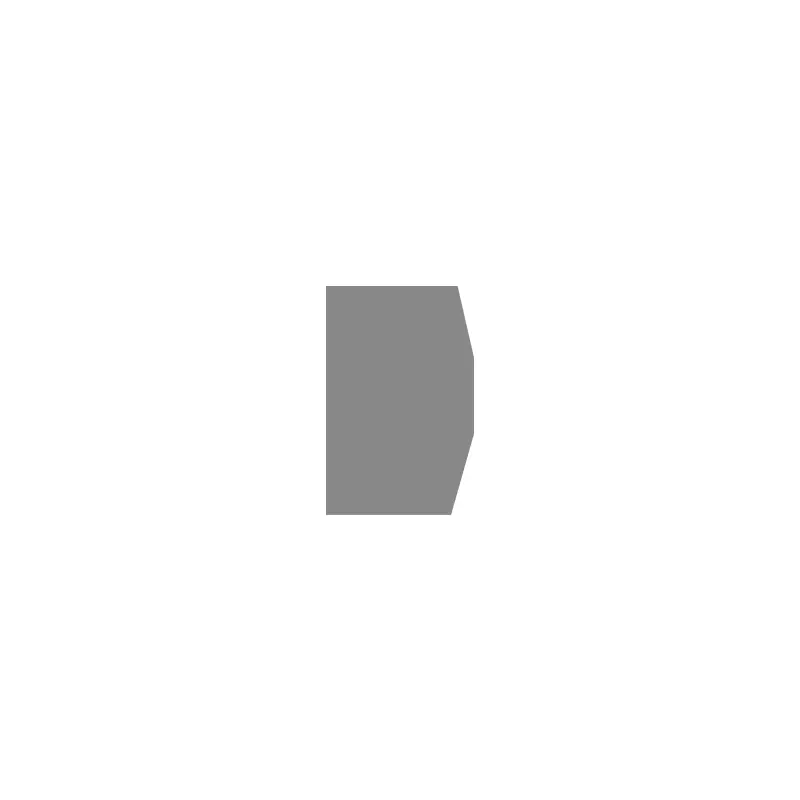

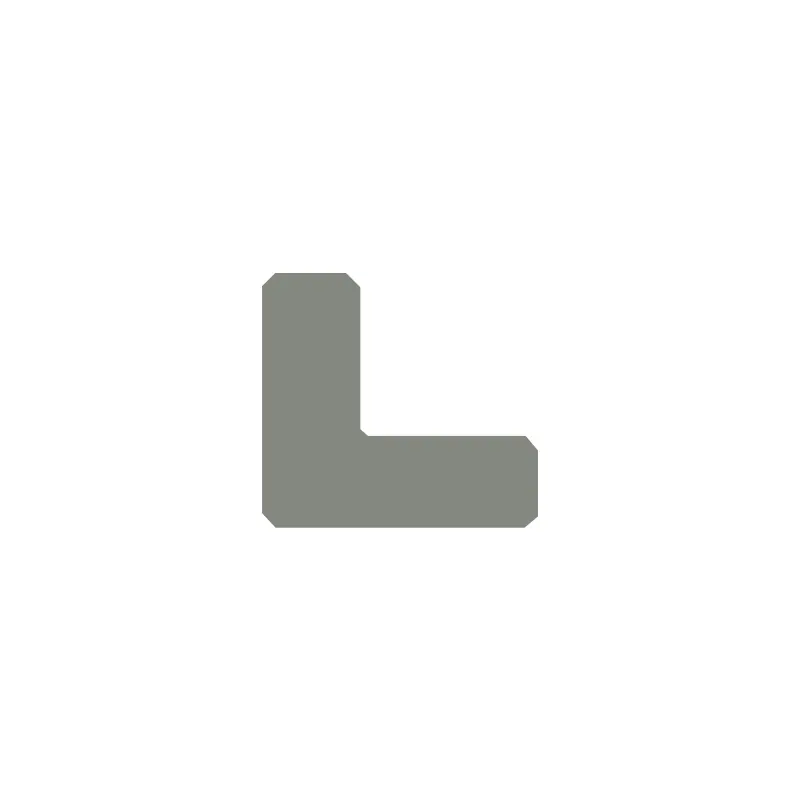

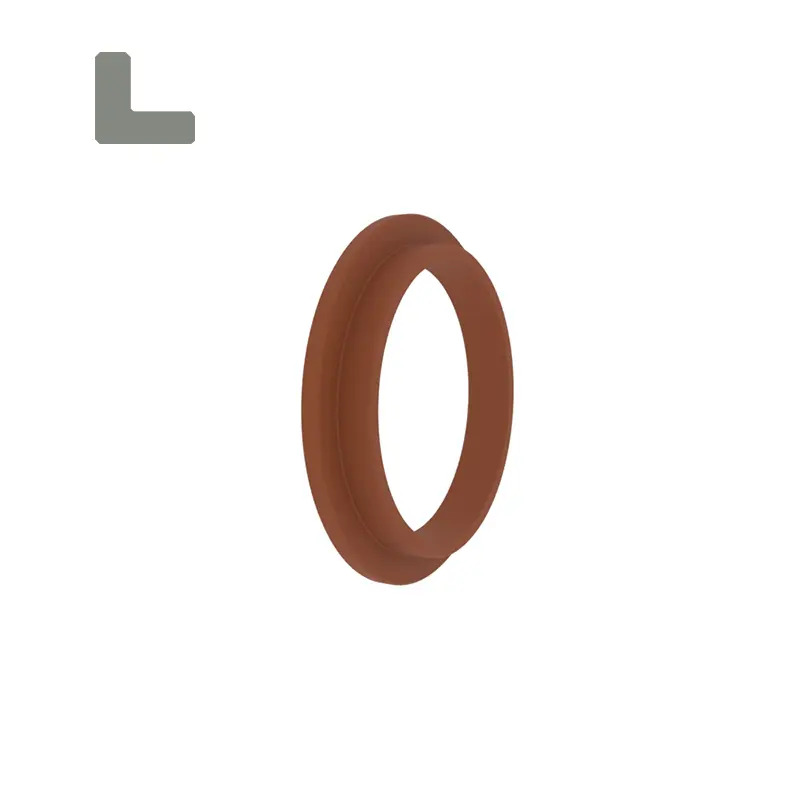

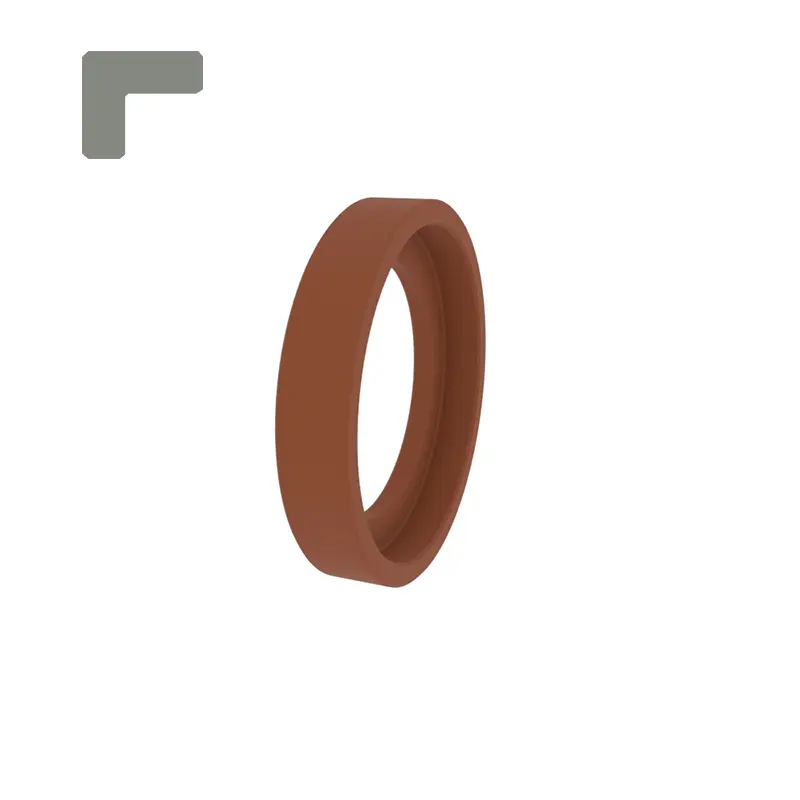

RCF103, RCF104 Стандартні керівні кільця підходять для посібників поршня. Дизайн з кутами змушує його мати функції направляючих кілець та утримувальних кілець. Він може бути відкритим чи ні.

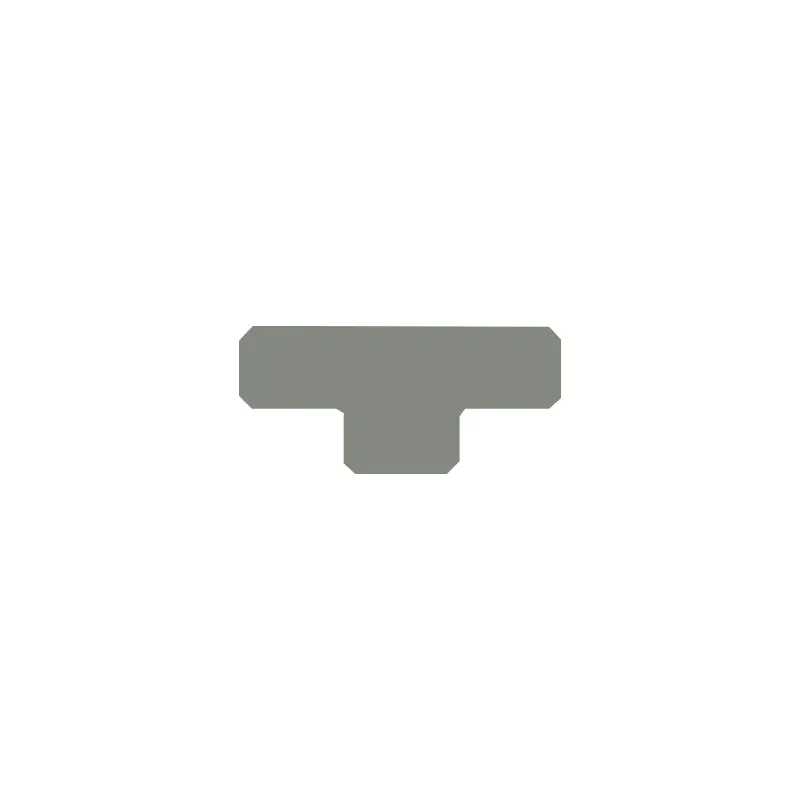

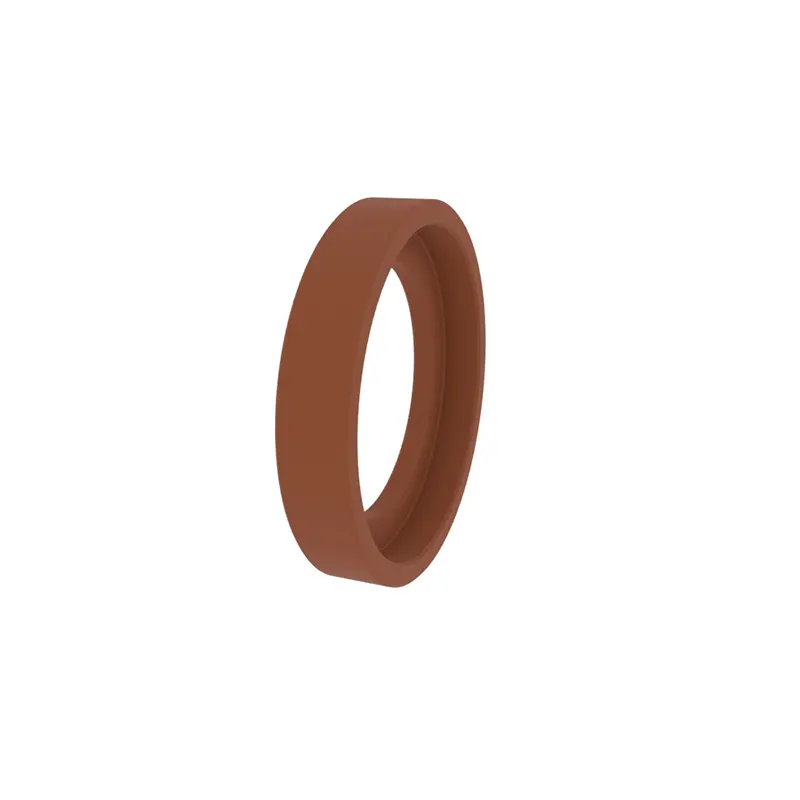

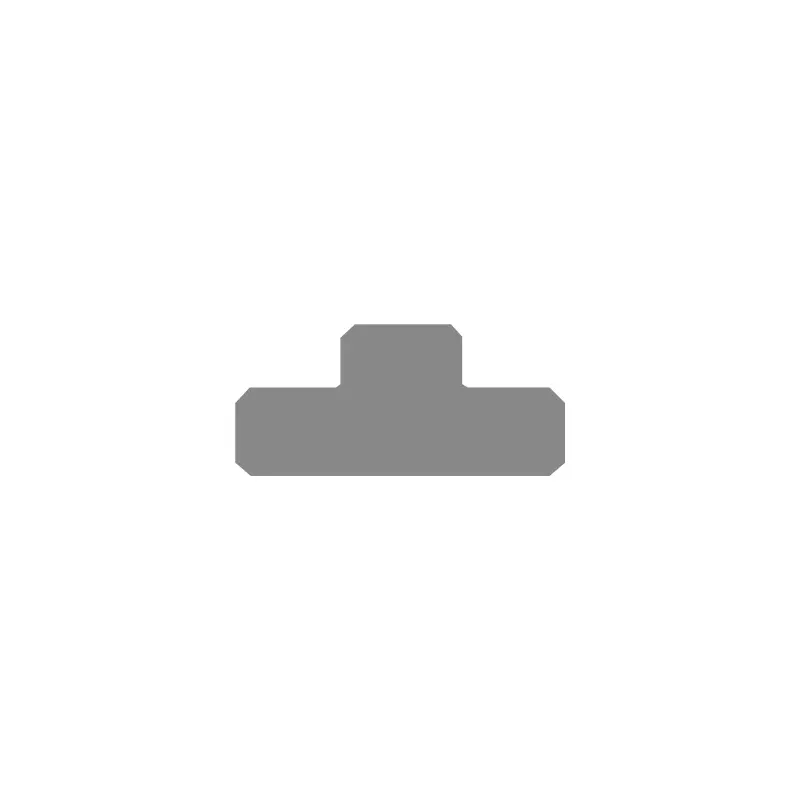

Стандартне керівництво RCF105 підходить для посібників поршня. У внутрішньому діаметрі він має опукле кільце. Він може бути відкритим чи ні.

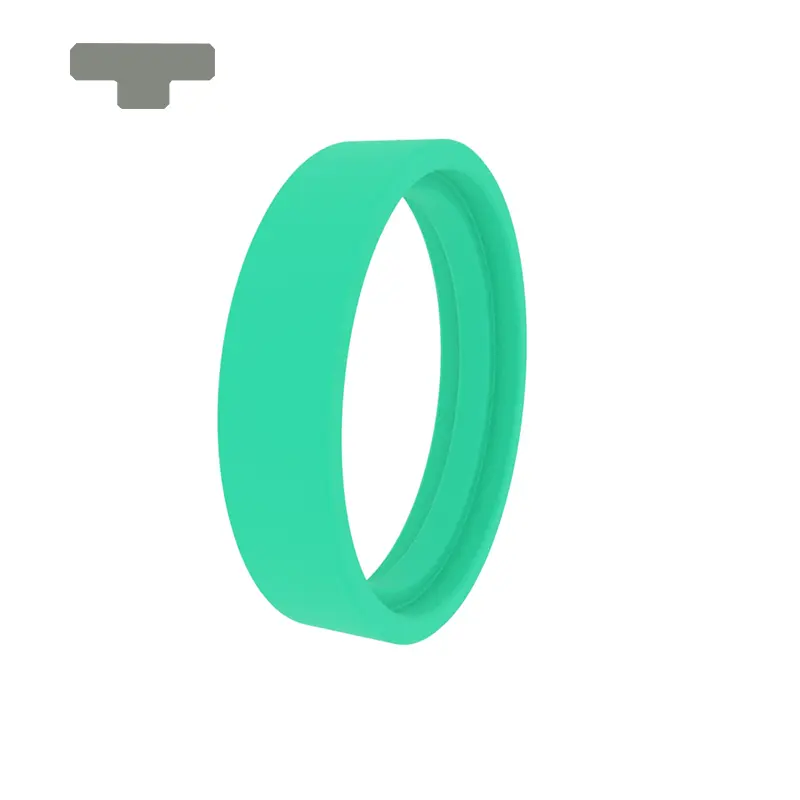

RCF106 Стандартне направляюче кільце підходить для путівників поршневих стрижня. На зовнішньому діаметрі він має опукле кільце. Він може бути відкритим чи ні.

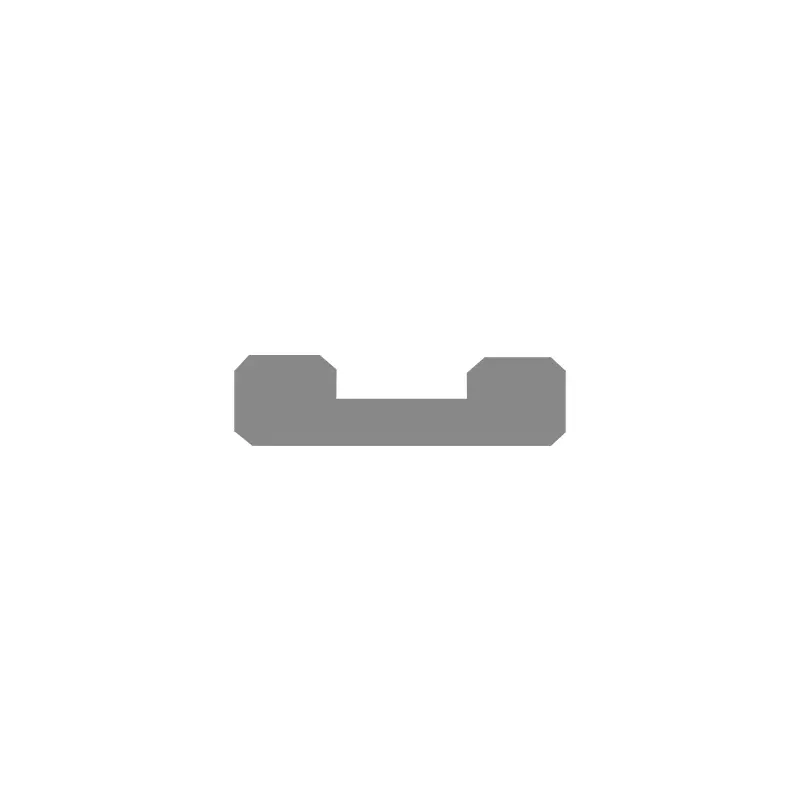

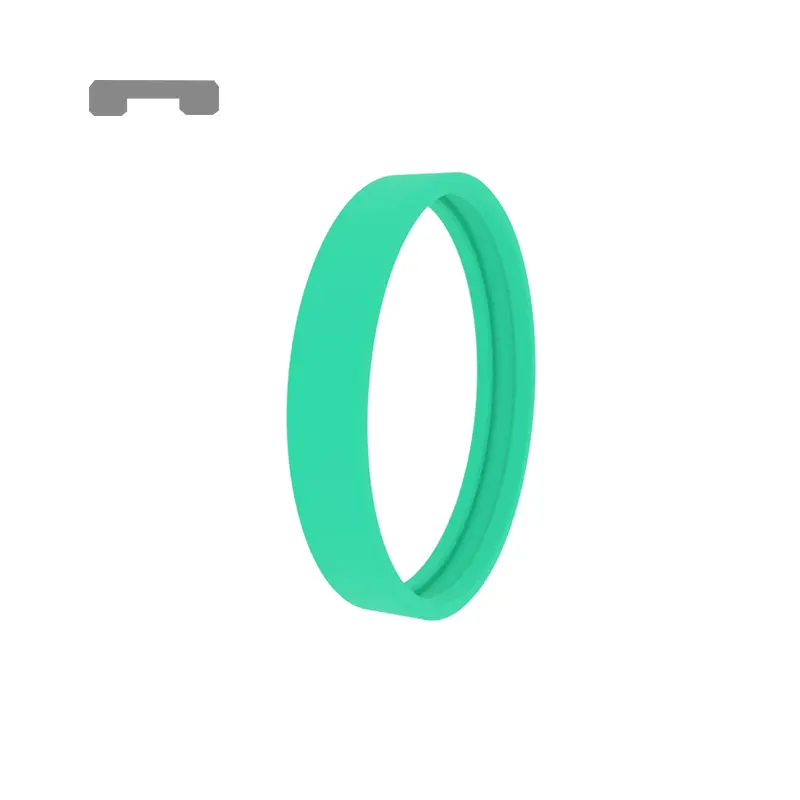

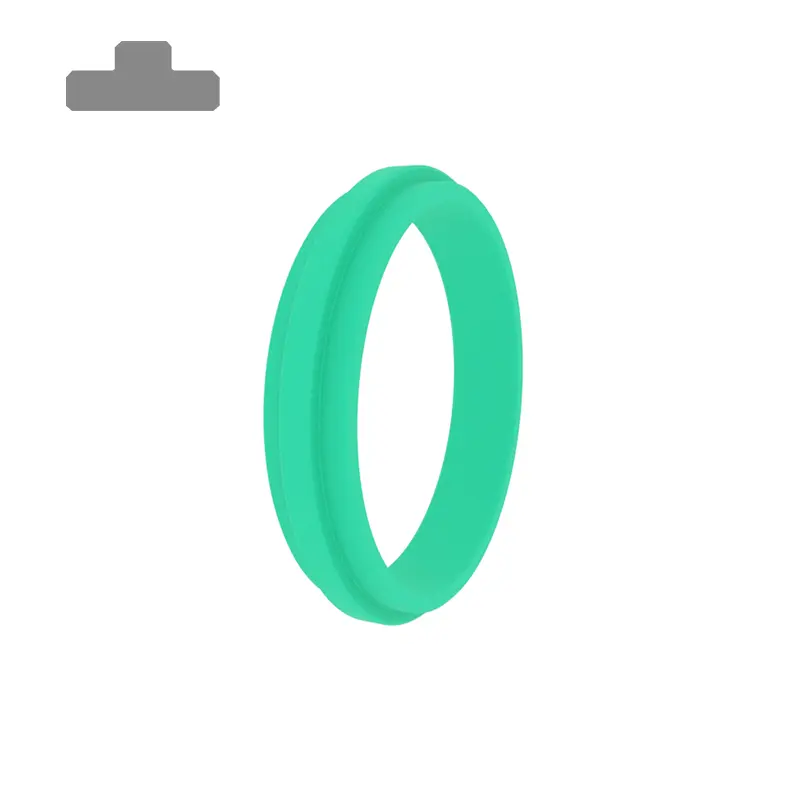

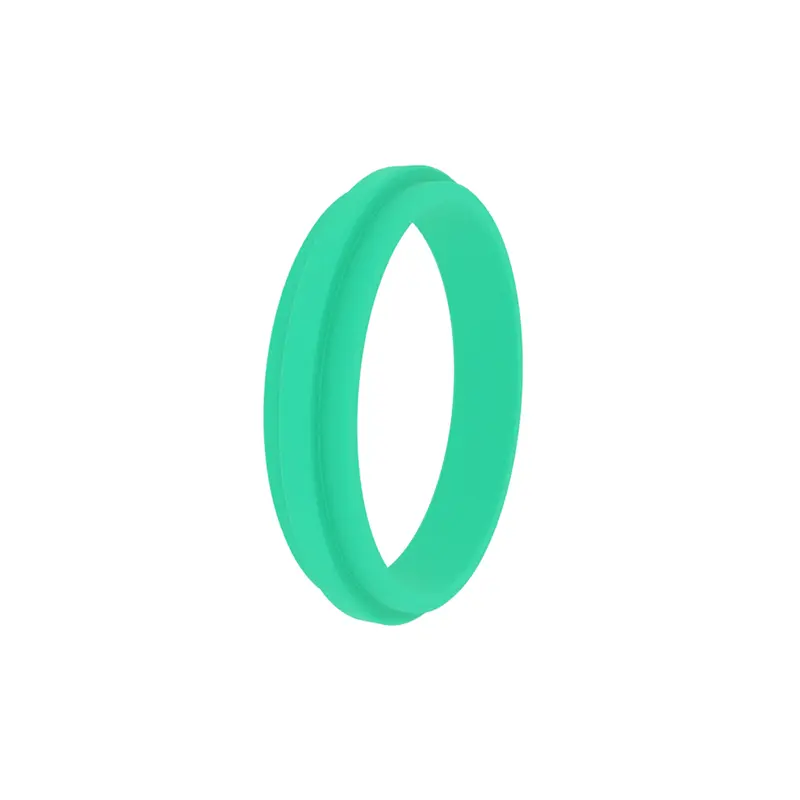

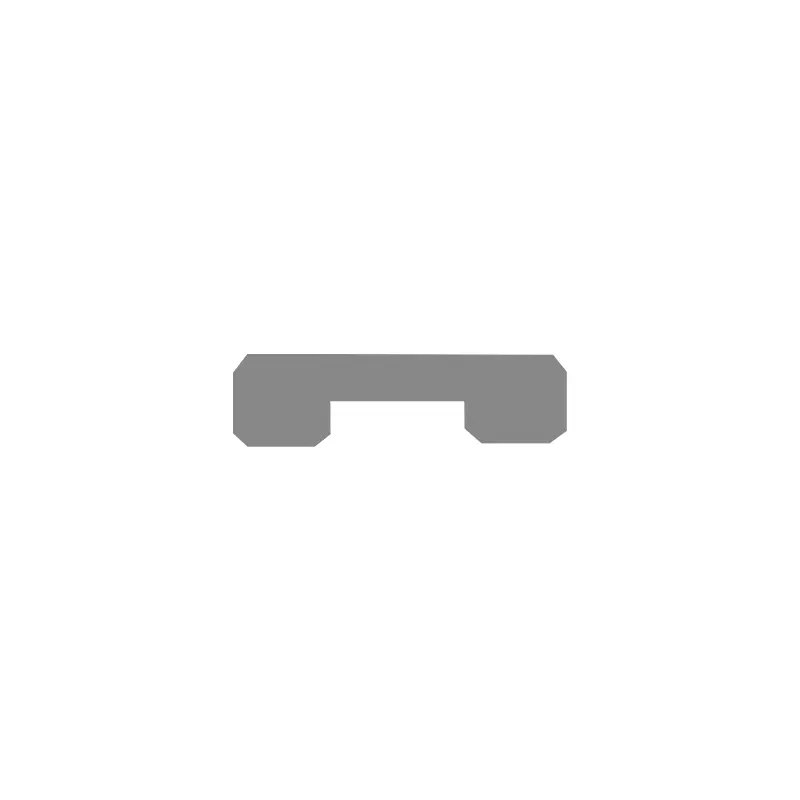

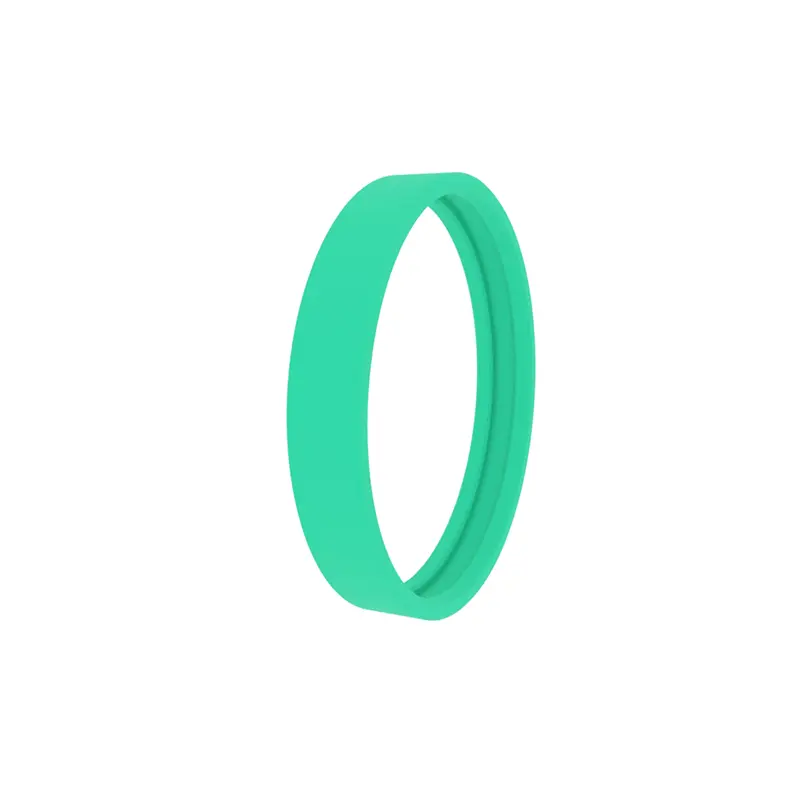

Стандартне керівництво RCF107 підходить для посібників поршня. У внутрішньому діаметрі він має канавку. Він може бути відкритим чи ні.

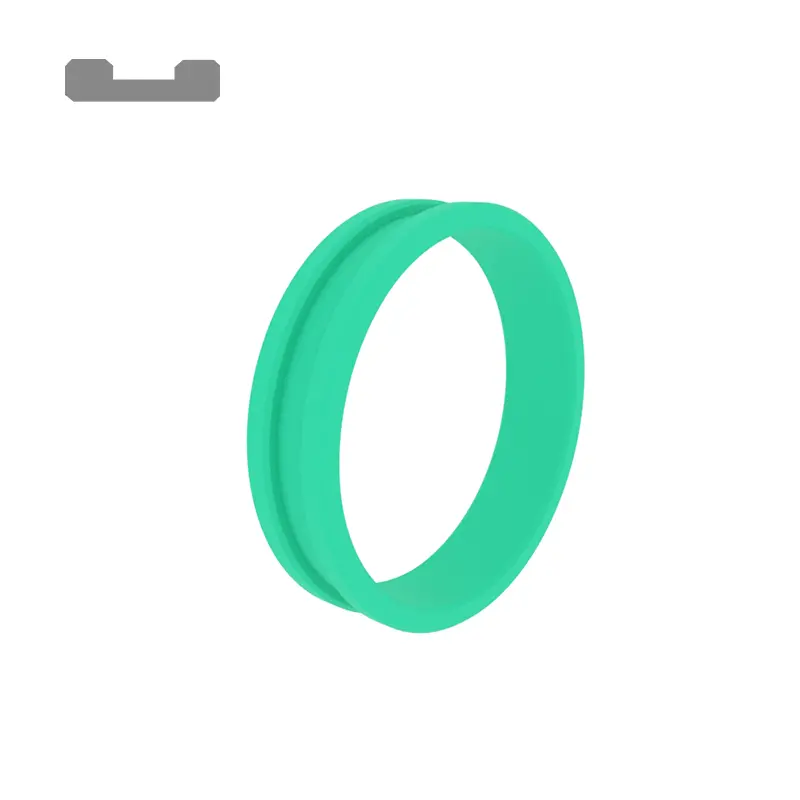

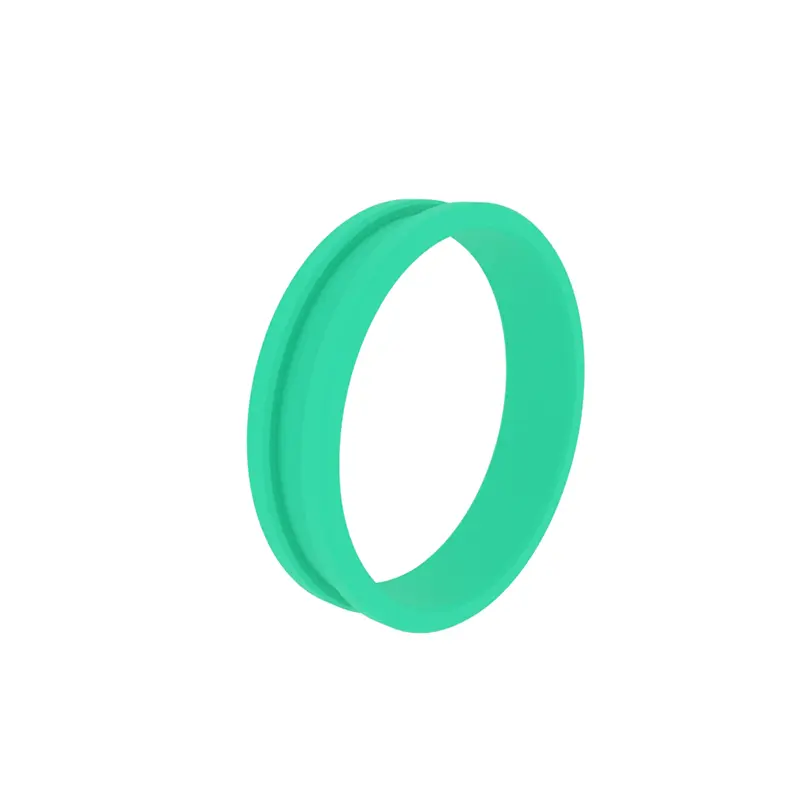

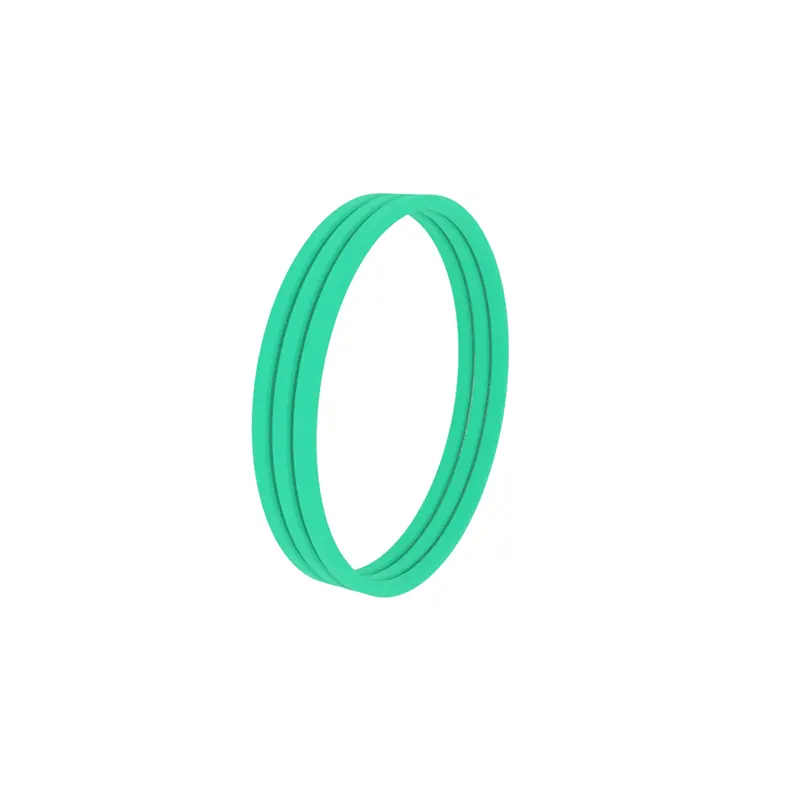

Стандартне направляюче кільце RCF108, що підходить для керівництва поршневими стрижнями, з канавками на зовнішньому діаметрі, доступні з відкриттям або без нього.
Особливості та додатки продукту:
Особливості продукту
Поворотне керування ущільнювачем, що підходить для стандартного канавки порожнини ISO10766, металево-пластмаса, може запобігти "блокуючому" та "припадк", сильній вантажопідйомності та все ще еластичній перед досягненням крихкої температури. Краї направляючого кільця є камерою, щоб запобігти вичавленню країв у проміжку, що утворюється напівкруглою камерою пазу порожнини.
Основні програми
Інженерна техніка, сільськогосподарська техніка, обладнання для лиття під тиском, платформи для завантаження та вивантаження, циліндри, промислові транспортні засоби, преси, металургійні циліндри.

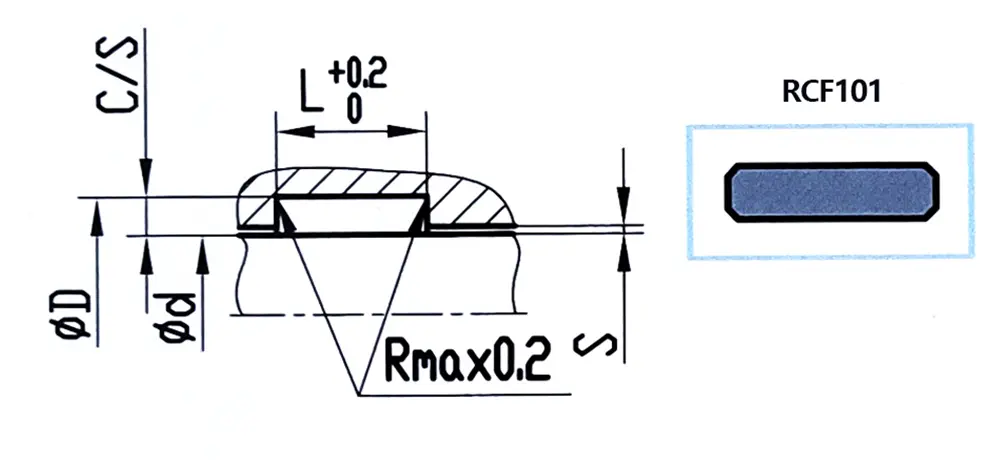

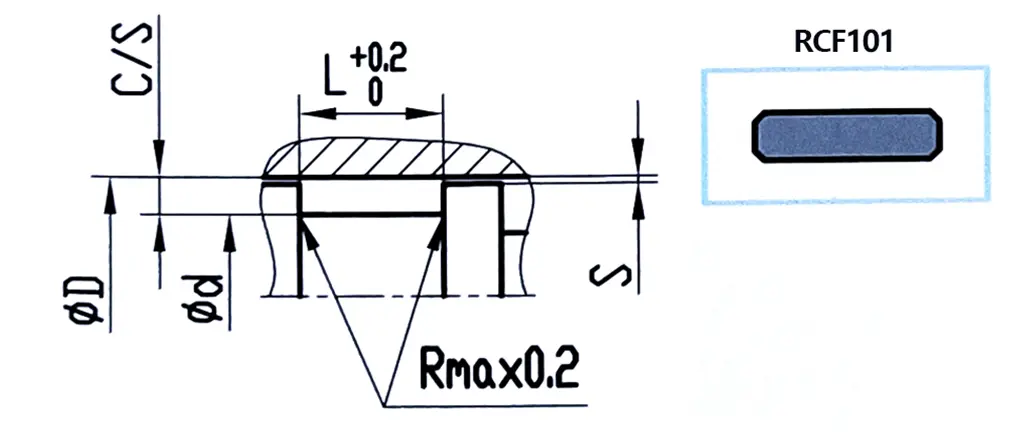

Приклад 1 направляючого кільця для поршневого стрижня
| Φd F8 | Φd H8 | L+0,2 | C/S | Радіальний зазор s |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799,9 | Φd+5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | Φd+8 | 25 | 4 | 0,60-1,2 |
ПРИКЛАД 2 поршневого направляючого кільця
| Φd H8 | Φd F8 | L+0,2 | C/S | Радіальний зазор s |
| 6-29.9 | ΦD-3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | ΦD-3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99.9 | ΦD-5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799,9 | ΦD-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | ΦD-5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | ΦD-8 | 25 | 4 | 0,60-1,2 |
Матеріали
1. PTFE (для середніх і легких навантажень);
2. Пом або ПА (для легких навантажень);
3. Фенольна смола + тканинна волокна (для важких навантажень)
Вибір ширини та числа путівника
Формула може бути використана для попереднього визначення t = (f*f) / (d*pr)
T: Ширина направляючого кільця (мм), F: Максимальне радіальне навантаження (N), F: Коефіцієнт безпеки, PR: Максимально допустиме радіальне навантаження (н/мм²), D: Діаметр поршня або поршневого стрижня (мм)
Приклад: d = 60 мм, f = 40kn, pr = 90n/мм², f = 2, t = 40000*2/60*90 = 14,8 мм
Обчислений параметр - вибрати одне направляюче кільце з шириною t = 15 мм або двох напрямних кілець із шириною 9,7 мм. Якщо вибрано два напрямних кільця з шириною 9,7 мм, коефіцієнт безпеки може бути збільшений до 2,6. Як правило, рекомендоване коефіцієнт безпеки становить f = 2

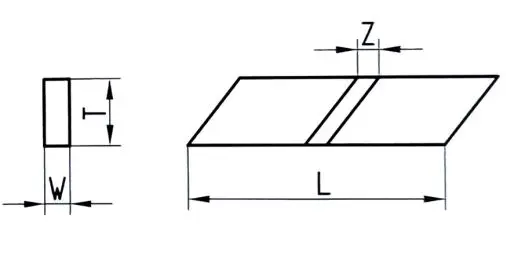

Визначення довжини різання
L = 3,14* (D -W) -K для поршня
L = 3,14* (D+W) -K для поршня
K - константа температури, 0,8 вибирається, коли температура нижче 120 градусів, а 2,0 вибирають, коли температура вище 120 градусів.

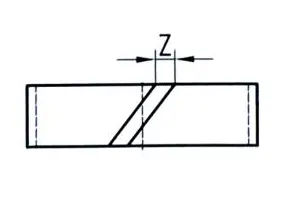

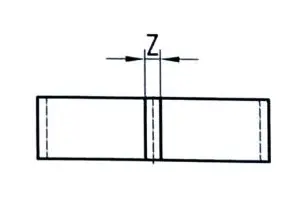

Розрахунок різання зазору z
|
|
Фенольна смола/помп | PTFE |
| Для поршня | 0,050 (φD+W) | 0,042 (φD+W) |
| Для поршня | 0,050 (φD-W) | 0,042 (φD-W) |
Тип розрізу
30 ° Секти
Прямий зріз (в основному використовується для обертання або гойдалки та нестандартних канавок)

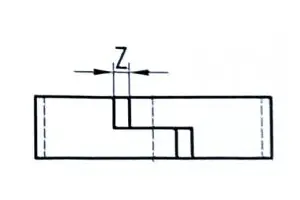

Z-подібний розріз (також має функцію герметизації)
