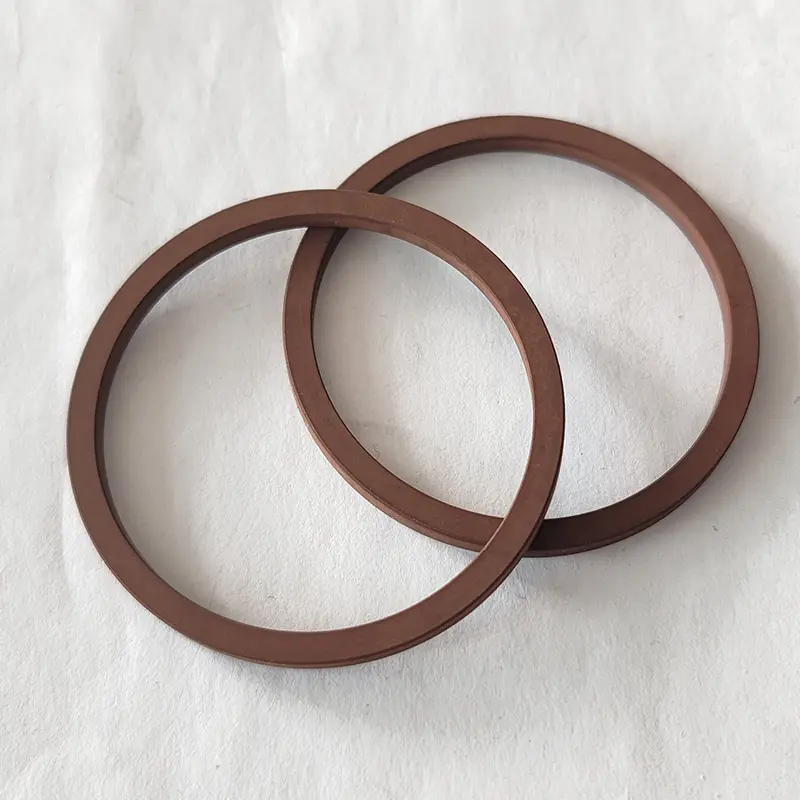

Перетворення статичних ущільнювачів

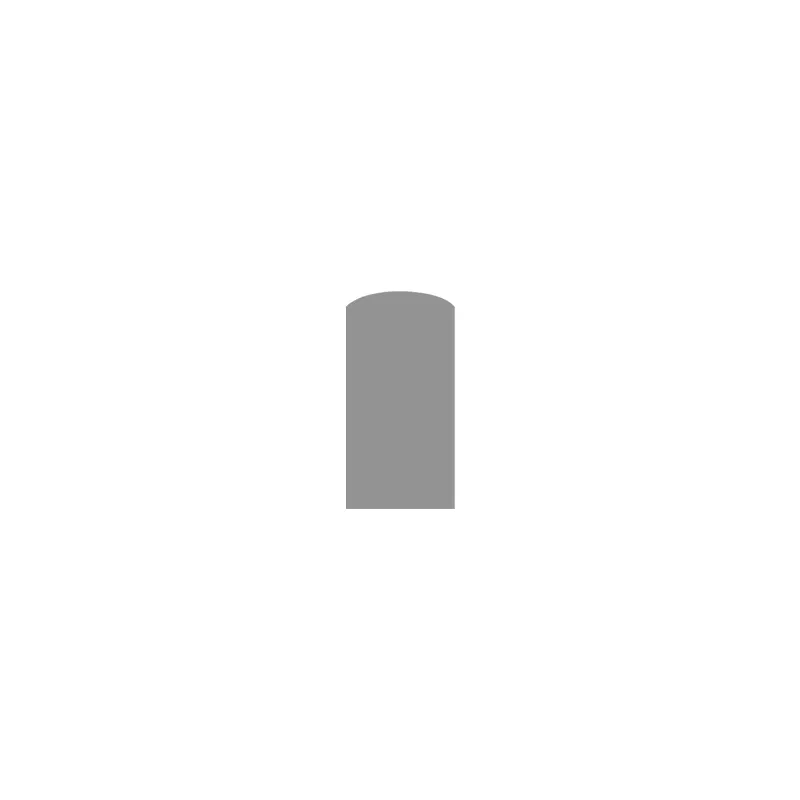

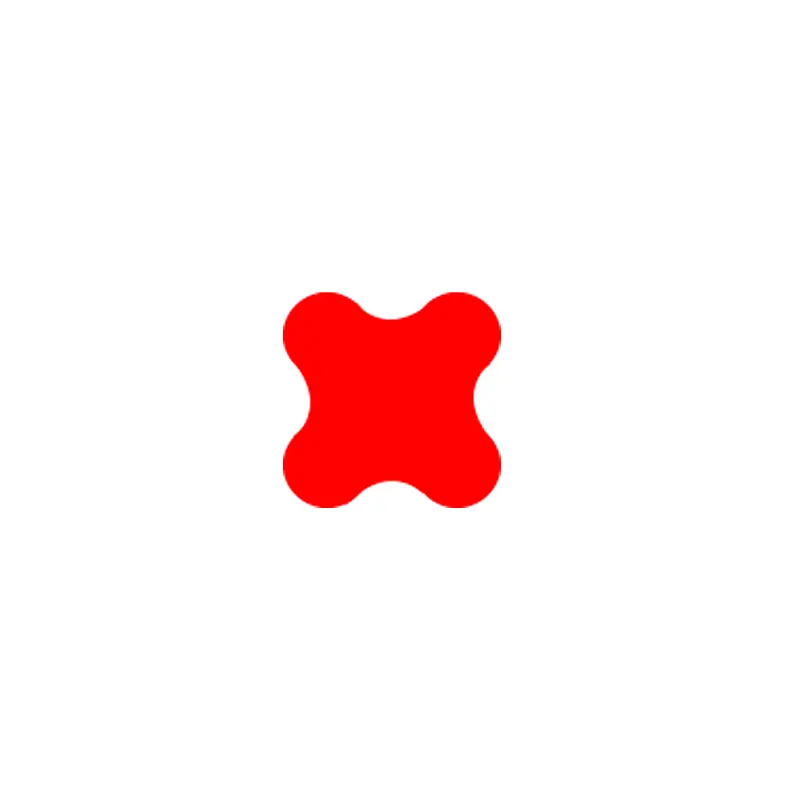

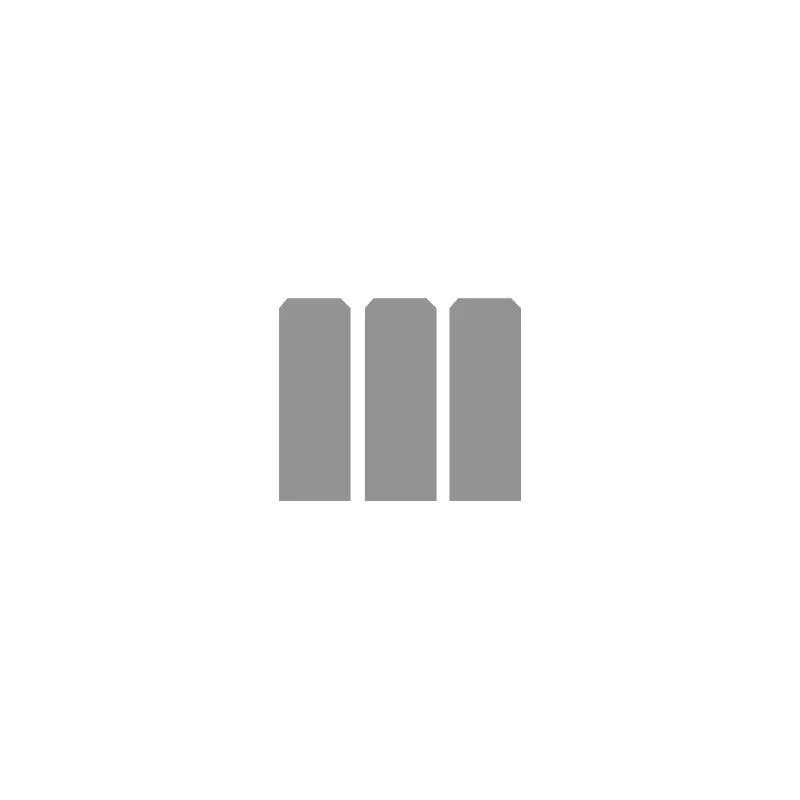

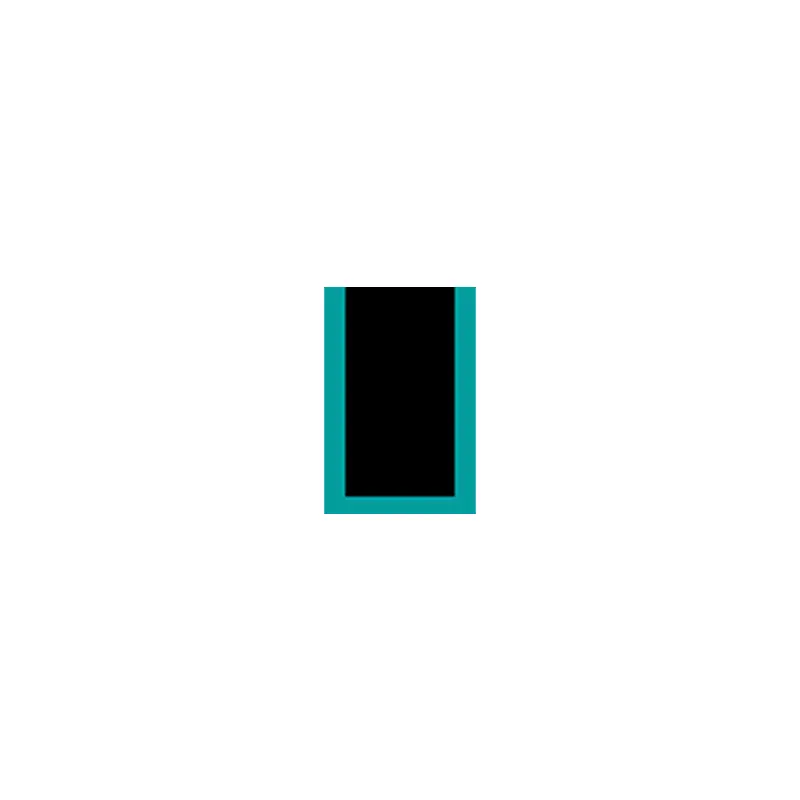

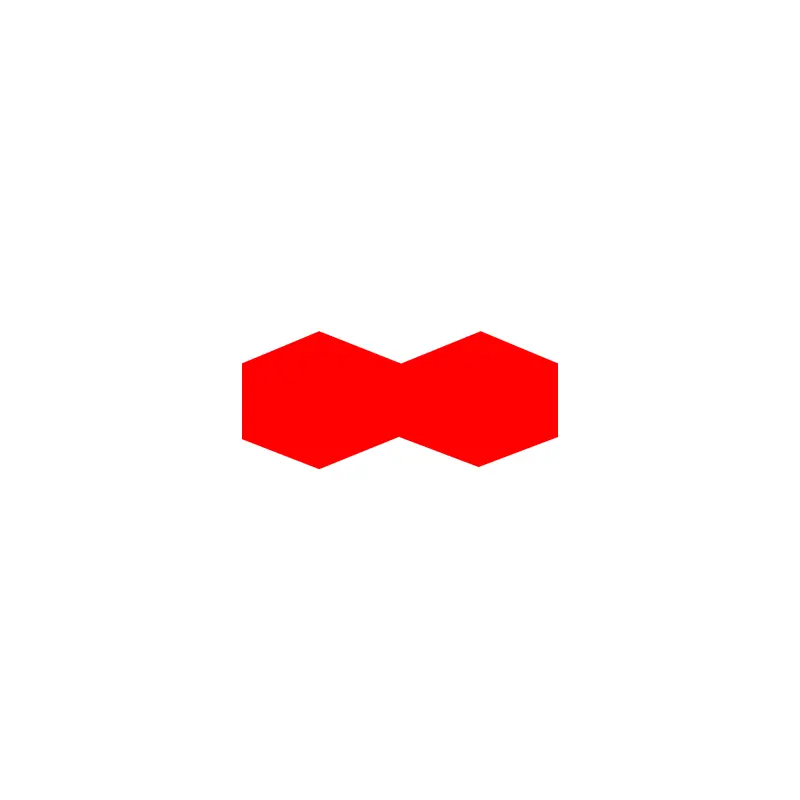

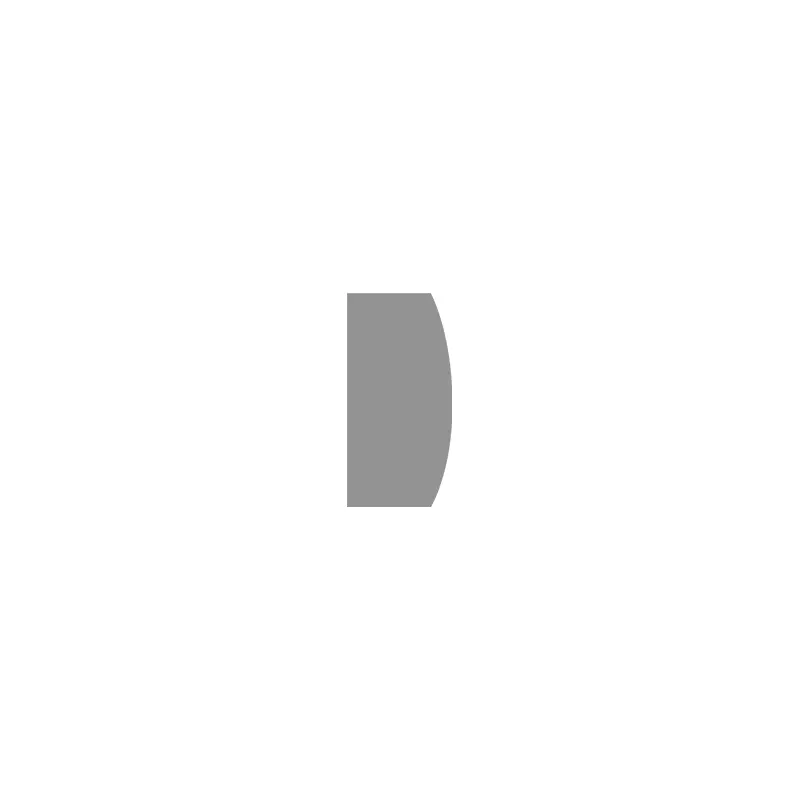

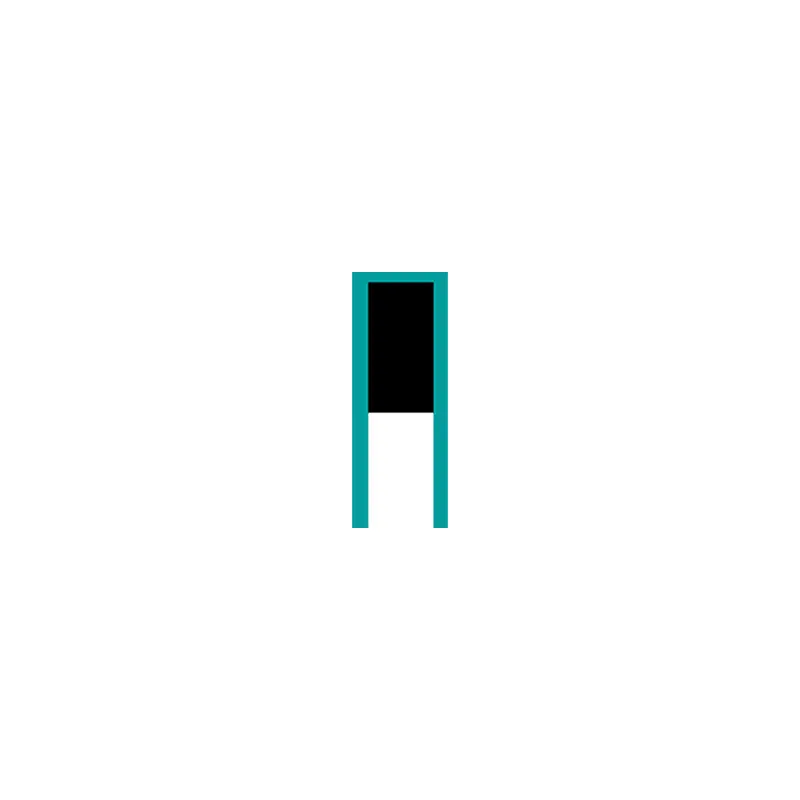

Ми пропонуємо повний спектр повороту статичних розчинів ущільнювачів, що охоплюють стандартні продукти загального призначення та високого тиску. RCFL106/102 та RCK126 - це основні моделі з простою структурою та широким застосуванням; RCS130/131 та RCFL108 Приймають конструкцію встановлення зовнішнього діаметра екструзії, щоб забезпечити стабільність вбудовування канавки; RCK120/127 та інші подібні продукти серії досягають тієї ж надійності за допомогою встановлення внутрішнього діаметра екструзії.

У відповідь на потреби герметизації фланця, RCF110 та RCR118 можуть нести тиск в обох напрямках, а напрямок тиску повинен бути вказаний при впорядкованому. Лінія продуктів повністю охоплює низький тиск у умовах праці високого тиску, а матеріал стійкий до зносу та стійкий до корозії, і широко використовується в гідравлічних системах, трубопроводах та герметичній техніці промислового обладнання.

Особливості та додатки продукту:

Застосування: Загальне призначення, ущільнення ідентифікатора, ущільнення ОД, осьова ущільнення

Специфікації ущільнювача та канавки

Розмір замовлення

Φd1 ...... Внутрішній діаметр

Φd2 ...... діаметр розділу

Приклад замовлення

Модель: RCFL106

Діаметр секції внутрішнього діаметра: 14х1.8

Матеріал: NBR

Застосування

Тиск зсередини: ущільнювальне кільце стискається із зовнішнього діаметра

Тиск ззовні: ущільнювальне кільце стискається з внутрішнього діаметра

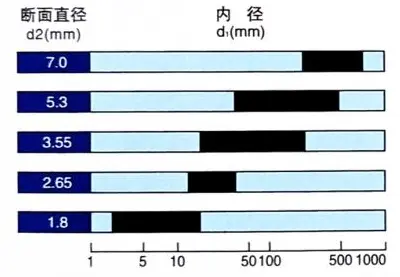

Кільця мають точні допуски виготовлення. Допустимі допуски були стандартизовані відповідно до DIN3771 та ISO3601/1 (діаметр поперечного перерізу до 7 мм, внутрішній діаметр до 670 мм). Відповідні допуски показані в наступній таблиці.

Розмір канавки

Розділ D2	Глибина канавки t						Блок ширини канавки: мм (+0.20)			Радіус R1 мм
мм	Статичний		Динамічний (гідравлічний)		Динамічний (пневматичний)		б Немає утримувального кільця	B1 1 утримання кільця	B2 2 збереження кільця
1.00	0.65	± 0,05	0.75	± 0,02	0.80	± 0,02	1.4	2.4	3.4	0,2-0,4
1.50	1.05		1.20		1.25		2.0	3.0	4.0	0,2-0,4
1.80	1.30		1.45		1.55		2.4	3.4	4.4	0,2-0,4
2.00	1.50		1.65		1.75		2.7	3.7	4.7	0,2-0,4
2.50	1.95		2.10		2.20		3.4	4.9	6.4	0,2-0,4
2.65	2.05		2.25		2.35		3.6	5.1	6.6	0,2-0,4
3.00	2.40		2.55		2.70		4.2	5.7	7.2	0,2-0,4
3.50	2.80	± 0,07	3.05	± 0,05	3.20	± 0,05	4.8	5.3	7.8	0,3-0,6
3.55	2.85		3.10		3.25		4.8	6.3	7.8	0,3-0,6
4.00	3.25		3.50		3.65		5.4	6.9	8.4	0,3-0,6
5.00	4.15	± 0,10	4.45		4.65		6.8	8.8	10.8	0,3-0,6
5.30	4.40		4.70		4.90		7.2	9.3	11.2	0,6-1,0
7.00	5.85		6.25		6.55		9.6	12.1	14.6	0,6-1,0
8.40	7.10		7.50		7.90		12.9	13.4	15.6	0,6-1,0
