Ми зосереджуємось на різноманітних потребах у галузі печаток поршня та надаємо високоефективні рішення, що охоплюють усі сценарії гідравліки та пневматики. Наша лінійка продуктів розділена на одноразову та подвійну дію як ядро, поєднуючи інновації матеріалів та структурну оптимізацію для вирішення ущільнювальних проблем від звичайної промисловості до крайніх умов праці:
1. Основні моменти серії ущільнювачів ущільнювачів поршня:
Високий тиск та анти-екст'юзія: RCK102/102R/104 серія розроблені для високого тиску, а структура опорної підсилення посилюється для адаптації до великих зазорів та вузьких канавок. RCK109H/120/122 та інші комбіновані ущільнювачі інтегрують направляючі кільця та еластомери, щоб пробитися через межу 35 МПа+ високий тиск, особливо придатний для видобутку та важких машин.
Динамічна адаптованість: RCK108/125/138 використовує матеріал тетрафтореетилену для досягнення стабільної герметизації від надзвичайно низької швидкості до високої швидкості (0,01 ~ 5 м/с), а низькі характеристики тертя підходять для гідравліки для ходьби та обладнання для лиття точного введення.
Екстремальна толерантність до навколишнього середовища: RCK119/139 оснащений матеріалом Mander Spring та PTFE, який стійкий до корозії та стійкий до сухих вдосконалень. Широкий температурний діапазон -40 ℃ ~ 200 ℃ охоплює хімічні речовини, фармацевтичні високотемпературні реактори та продукти виробництва асептики.
2. Індивідуальний дизайн галузі:
Технічне обслуговування та модифікація: RCK116/216 спрощує процес встановлення та адаптується до потреб ремонту старих циліндрів та швидкої заміни обладнання для наповнення їжі.
Подвійна середня ізоляція: RCK144/145 має оригінальну конструкцію подвійної губи, яка може одночасно герметизувати масло/воду або газ/рідину, придатні для складних умов праці.
Коротка оптимізація інсульту: RCK103/143 підвищує стабільність вбудовування через попереднє навантаження на кільце, щоб уникнути ризику витоку в гідравлічних циліндрах короткого інсульту.
3. Основні переваги технологій:
Матеріал: Поліуретанова губа (RCK205) Дизайн зберігання нафти розширює термін пневматики, що не містить мастила, і тетрафторетилен (RCK108) враховує як стійкість до зносу, так і хімічну стійкість.
Структурні інновації: Кільця на спині до спини (RCK101), підтримка кільця анти-Twist (RCK120) та інші конструкції забезпечують довговічність ущільнювачів під вібрацією та ексцентричними навантаженнями.
Ми прагнемо надати інтегровані рішення "стійкі до ущільнювачів" для 20+ галузей, таких як гірнича техніка, обладнання для лиття ін'єкцій та медичні пристрої, врівноваження витрат та продуктивності за допомогою стандартизованих модулів та індивідуальних послуг, допомагаючи клієнтам зменшити витрати на технічне обслуговування та підвищити надійність обладнання.
Особливості та додатки продукту:
Поршневі ущільнювачі ущільнювачі підходять для гідравлічних циліндрів та циліндрів, стандартних гідравлічних циліндрів та пішохідних гідравлічних машин. Основні програми включають будівельну техніку, сільськогосподарську техніку, крани та стандартні циліндри.
При використанні в хімічній промисловості він зазвичай використовується для швидких циліндрів та позиціонувальних машин. Він також може бути використаний у харчовій промисловості, фармацевтичній промисловості та акумуляторах.
Переваги
Ущільнювачі ущільнювача поршня вбудовуються в канавку стабільно, з хорошими динамічними та статичними ущільнювальними показниками, не потребують додаткових направляючих кільця, низького тертя, відсутності гідравлічного явища повзучості, високої стійкості до зносу, хороших продуктивності анти-екст'юзії, хорошої термічної провідності, широкого застосованого діапазону температури та сильної здатності до повернення залишків у динамічних умовах.

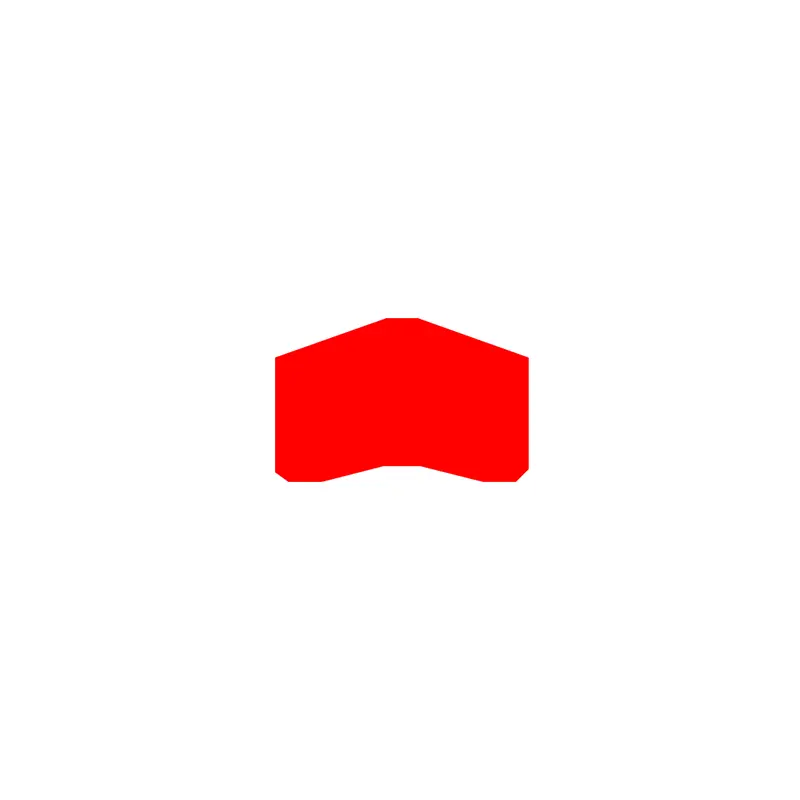

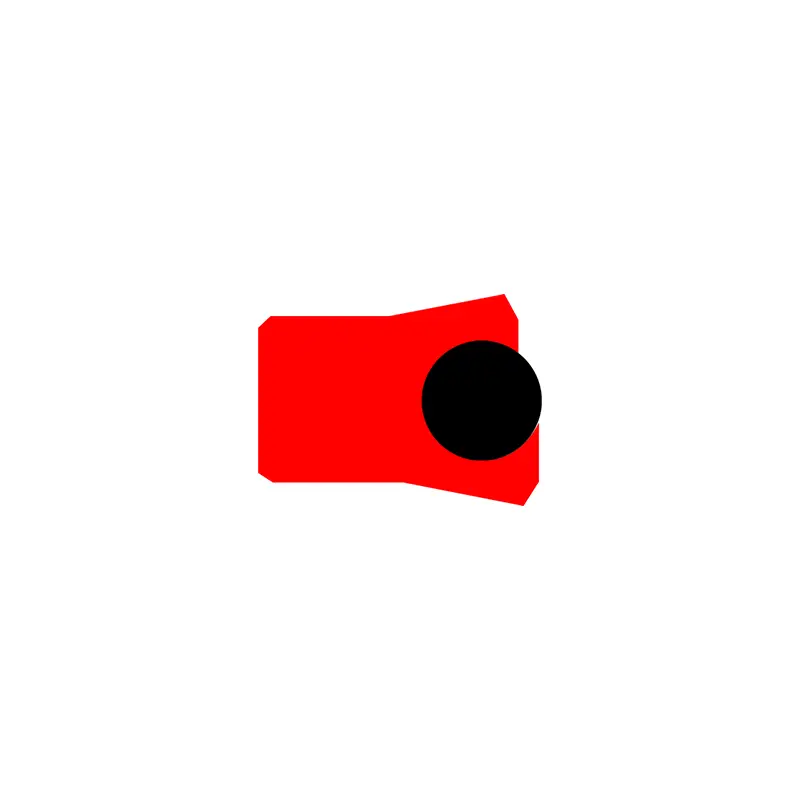

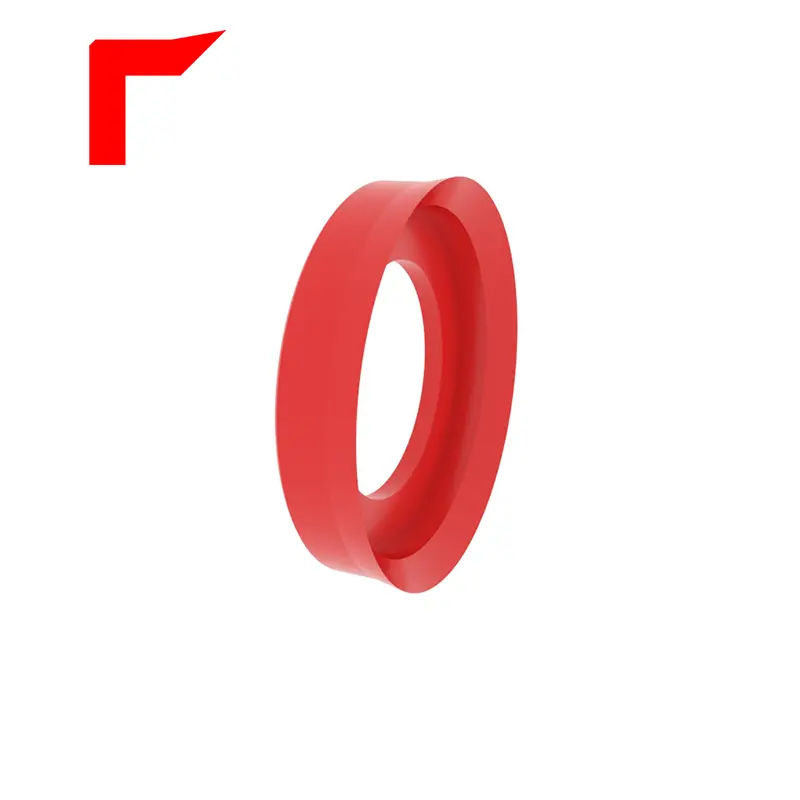

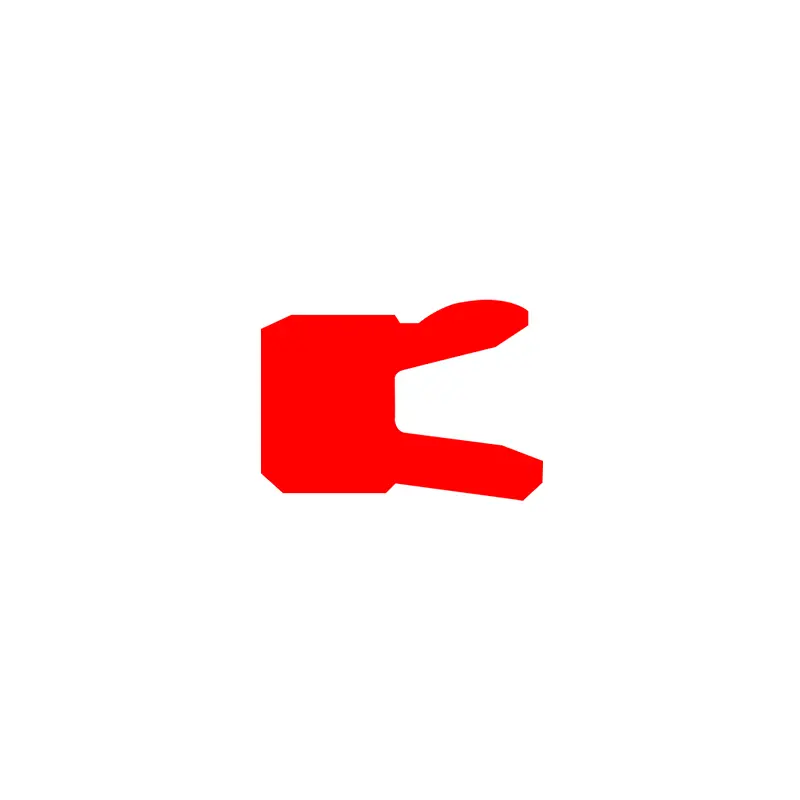

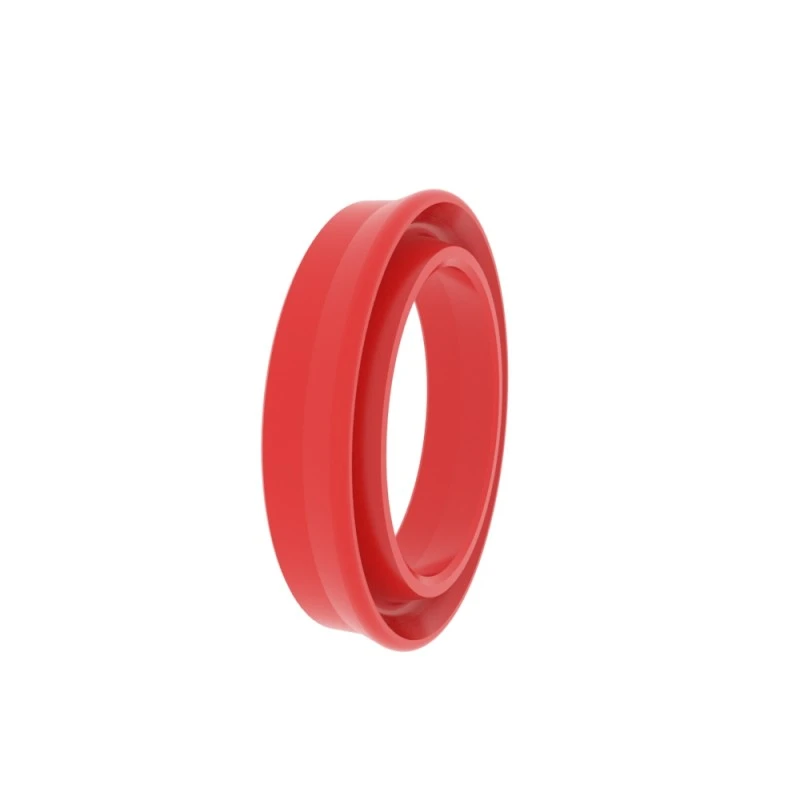

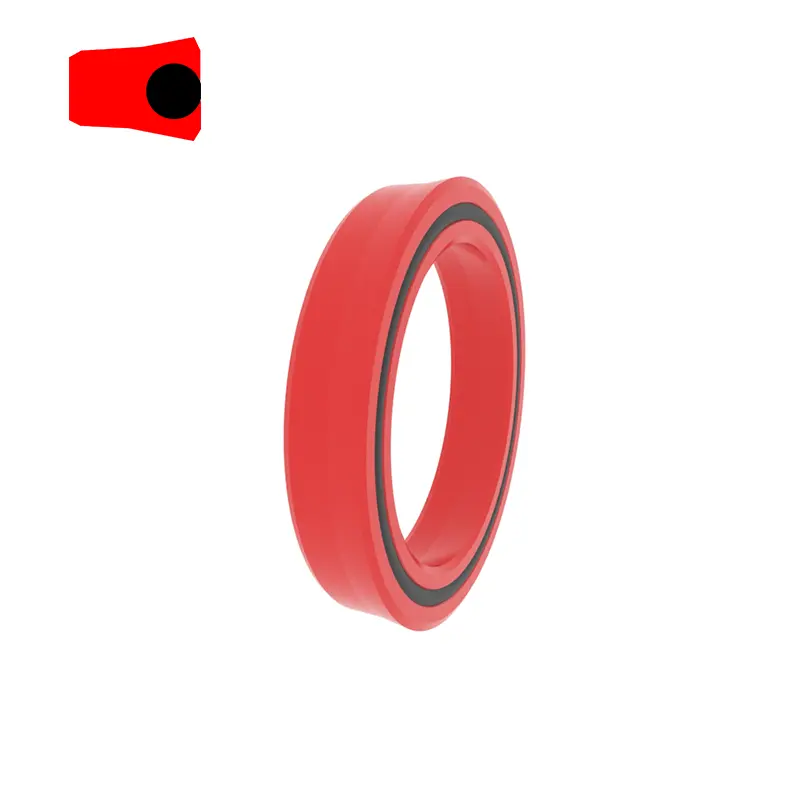

RCK101

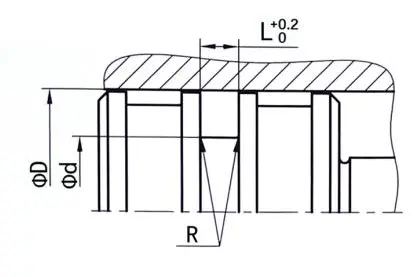

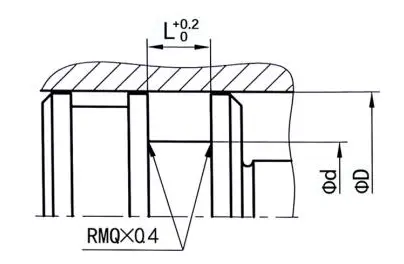

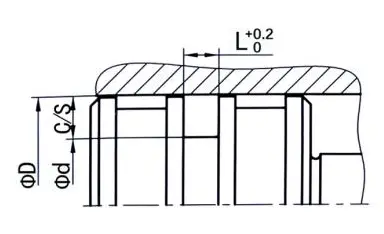

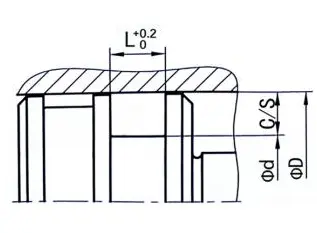

Розмір замовлення
Φd ...... Зовнішній діаметр
Φd ...... Внутрішній діаметр
L ...... Ширина канавка
|
Поверхнева обробка |
R tmax (мкм) |
РА (мкм) |
|
Ковзаючі ущільнювачі гумові/поліуретанові ущільнювачі Ковзаюча поверхня, що відповідає ущільнювачам PTFE |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Дно канавки Бік |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Співвідношення довжини підтримки профілю ТП |
50%-95% |
|
|
Толерантність |
|
|
Φd |
H10 |
|
Φd |
H9 |
Приклад замовлення
Модель: RCK101
Розмір канавки: 100x84x10
Матеріал: RC-PU-H

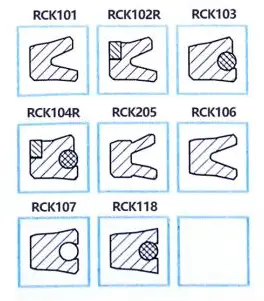

Тип ущільнення: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Основне застосування: підходить для гідравлічних та пневматичних циліндрів
Переваги: Він стабільний, коли вбудований у канавку, має відмінні динамічні та статичні ущільнювальні показники, застосовується до широкого температурного діапазону та має сильну здатність до повернення залишків у динамічних умовах.
Матеріал: поліуретан, гума
|
Приклади ущільнення |
Нижче наведено стандартні розміри канавки (пилові ущільнювачі будь -якого розміру в межах діапазону розмірів) |
||||||||
|
|
|
Φd |
Φd |
L |
C/S |
Максимальна розрив екструзії |
|||
|
100BAR |
250BAR |
400BAR |
|||||||
|
5-24.9 |
ΦD-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
ΦD-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
ΦD-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299,9 |
ΦD-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
ΦD-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
ΦD-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
ΦD-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

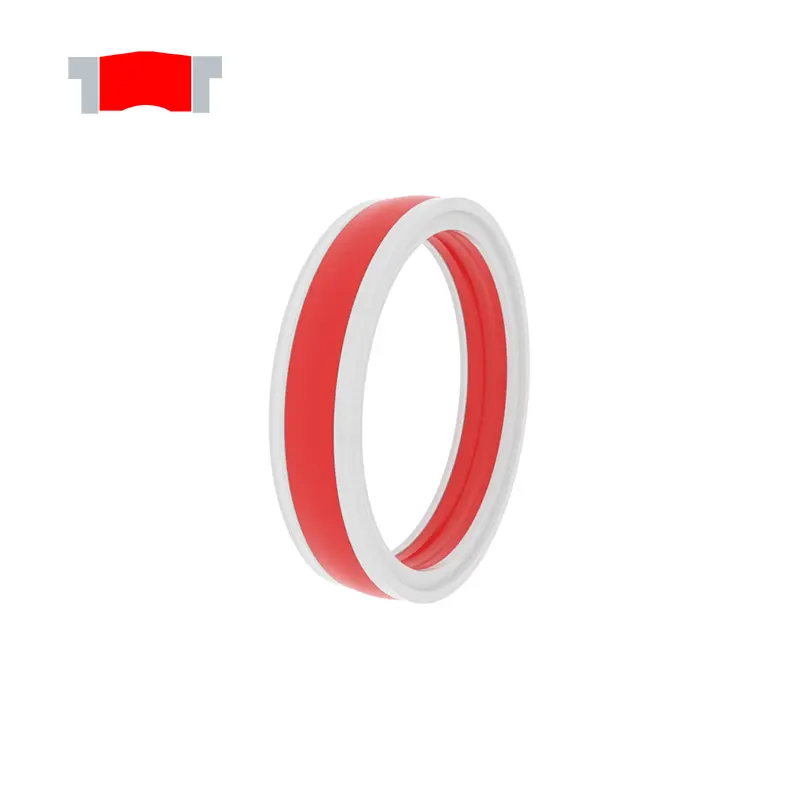

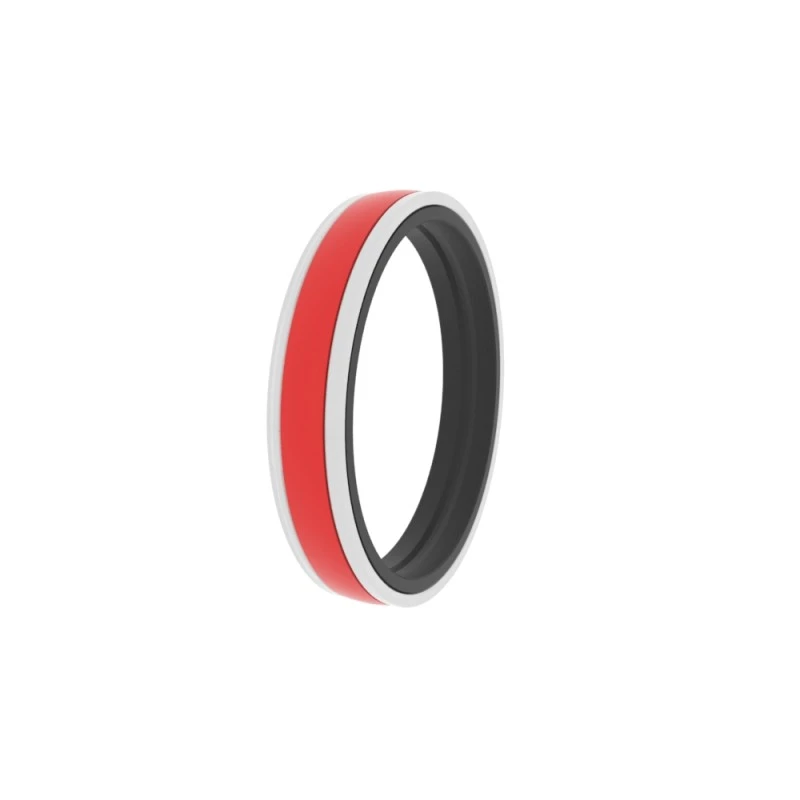

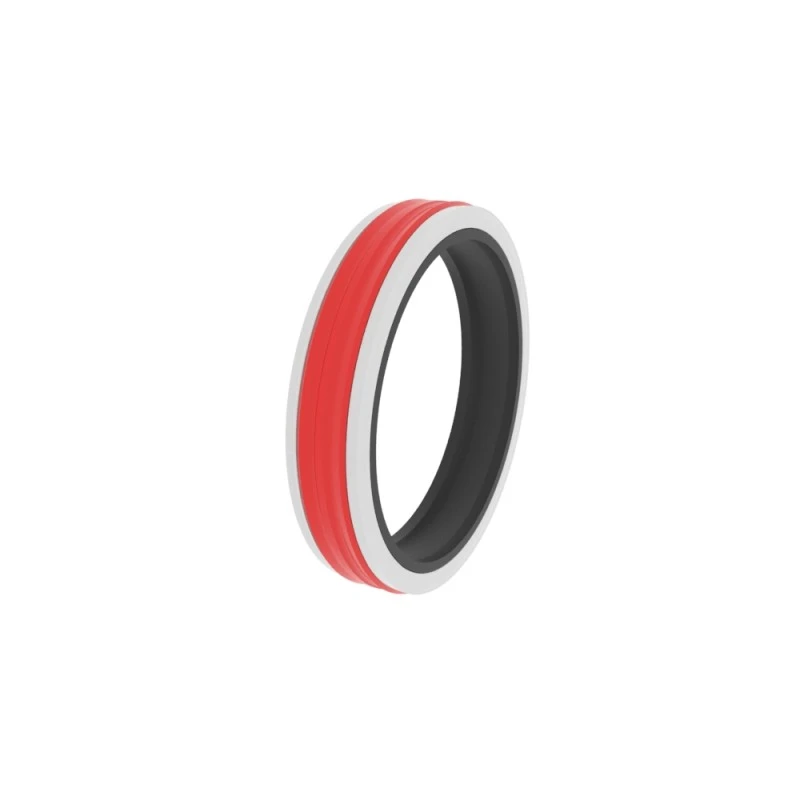

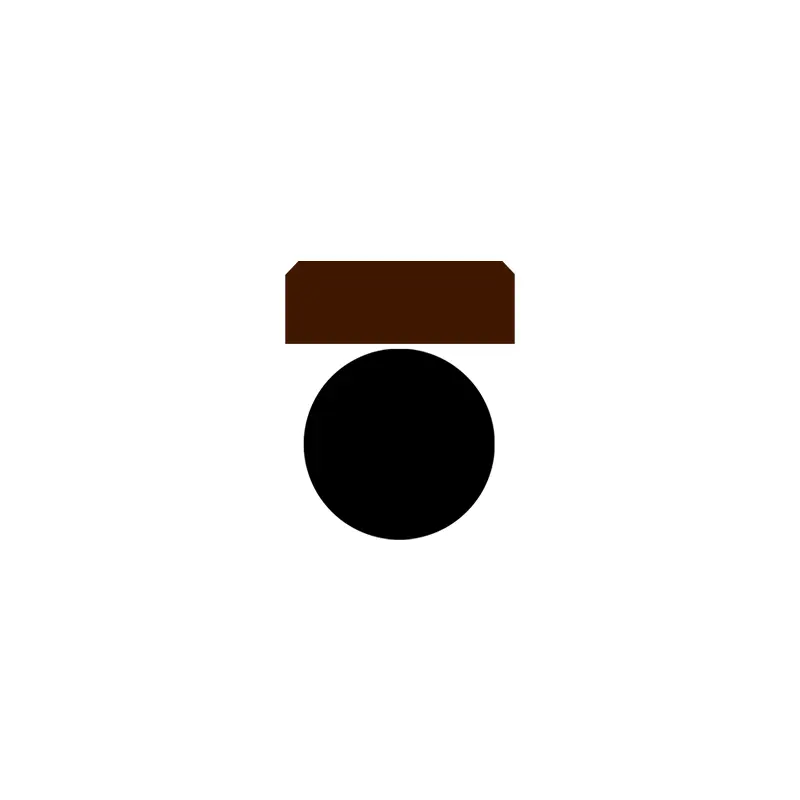

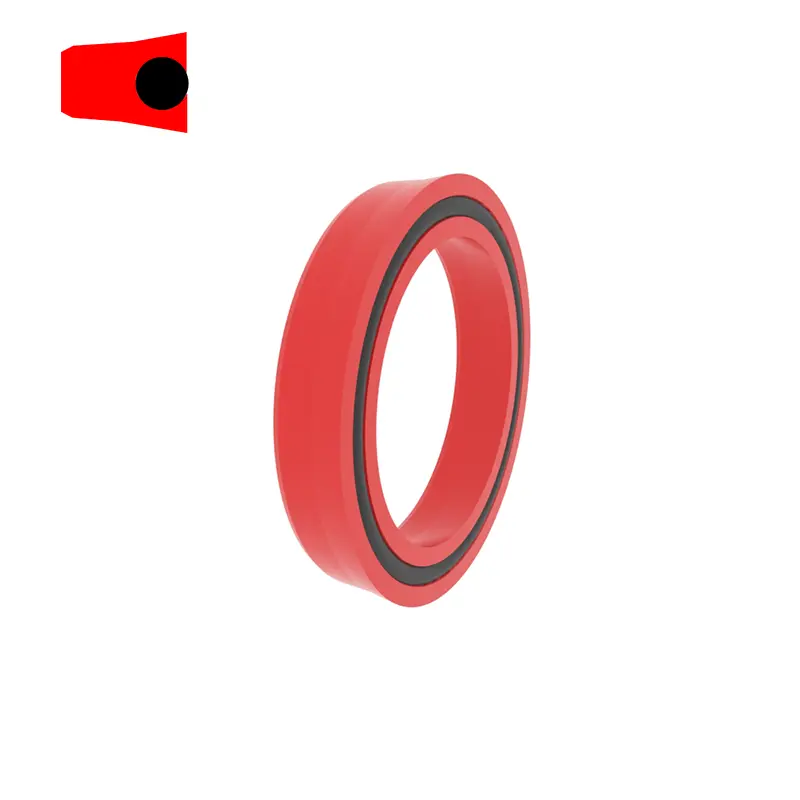

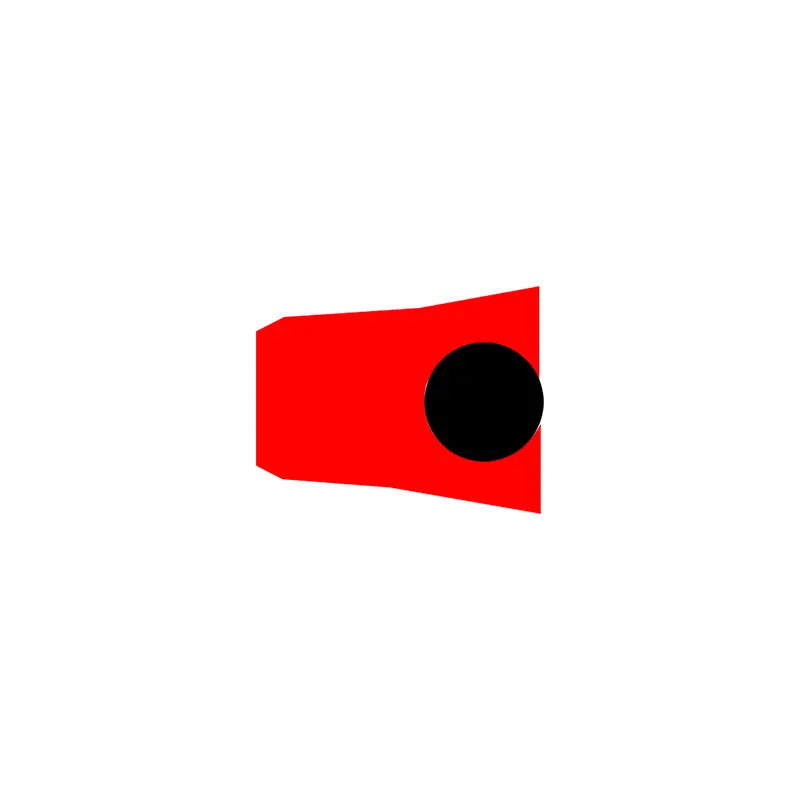

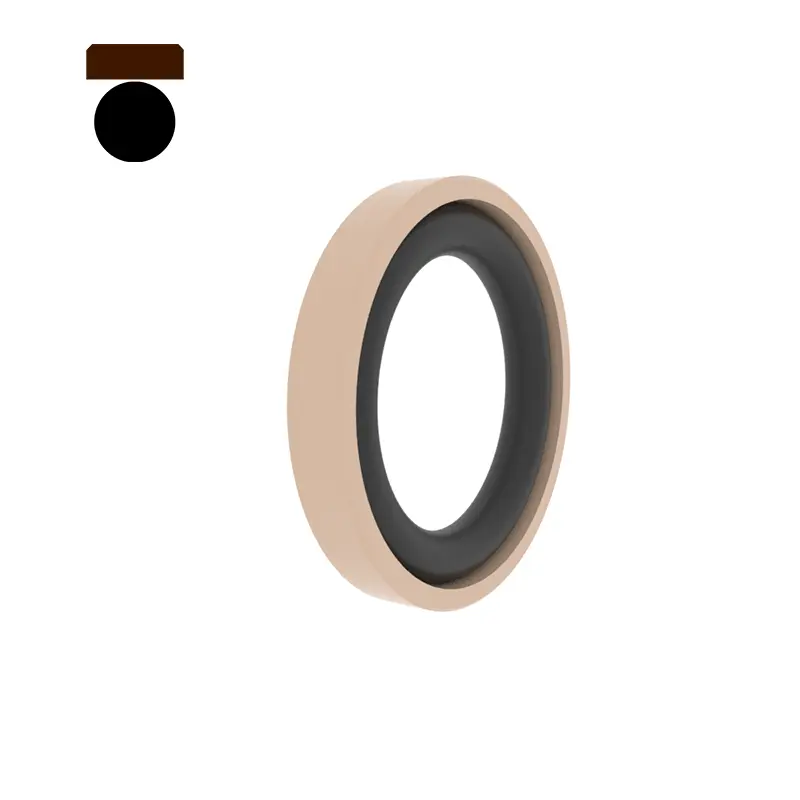

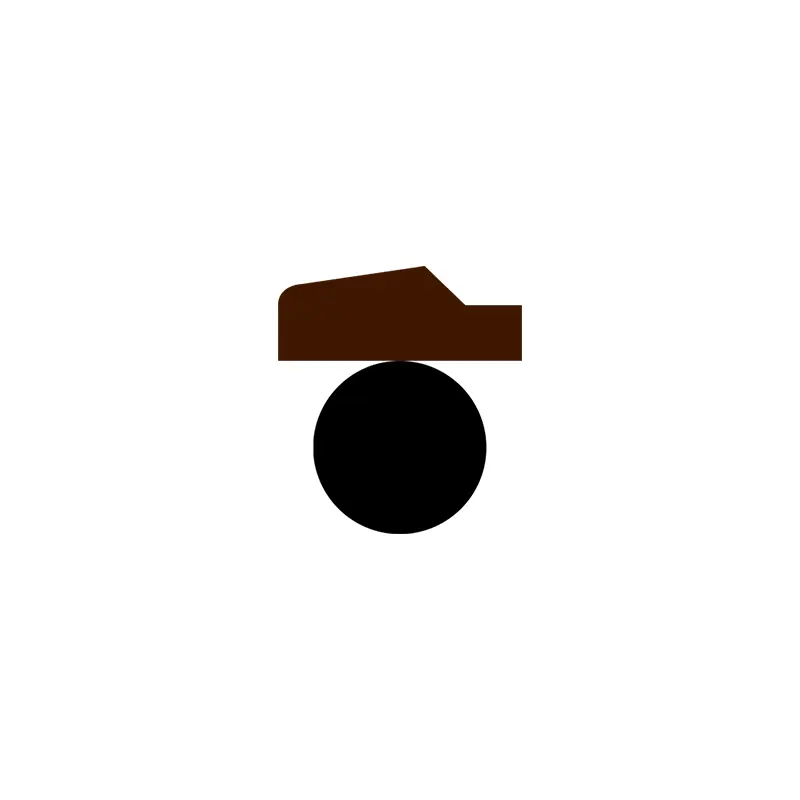

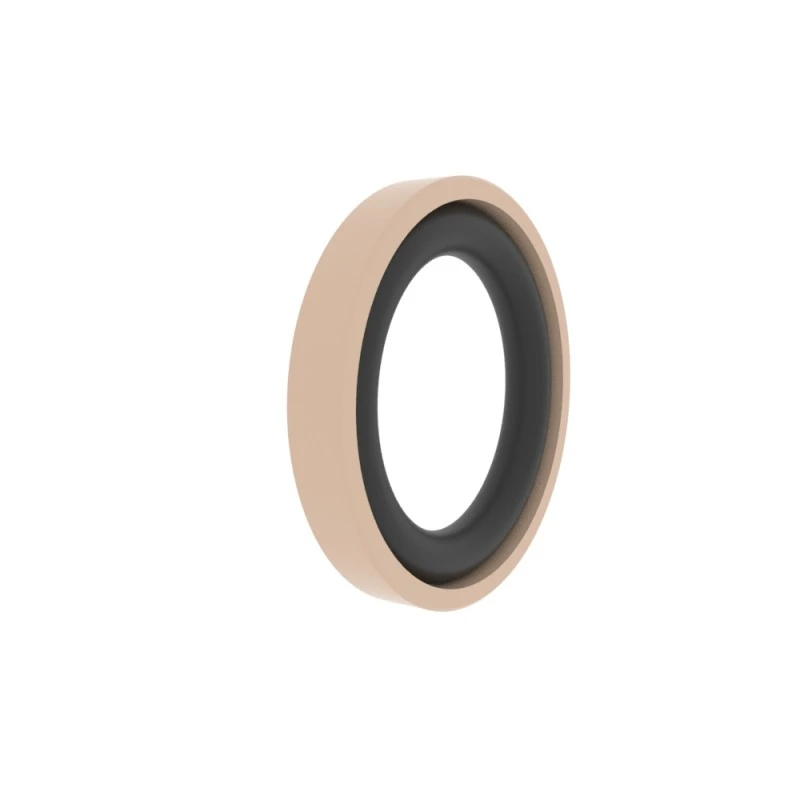

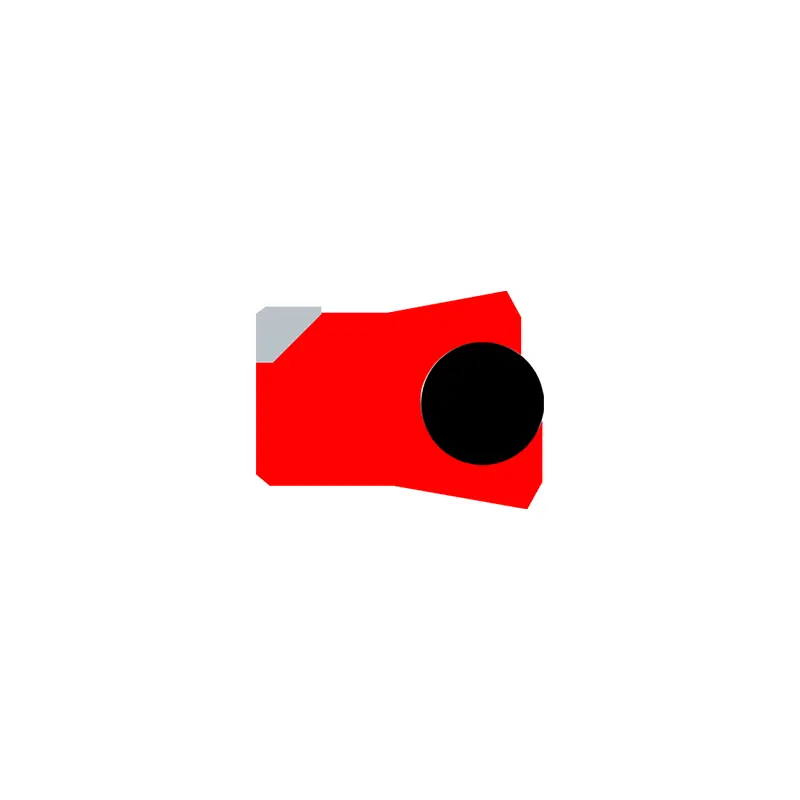

RCK108
Розмір замовлення
Φd ...... Зовнішній діаметр
Φd ...... Внутрішній діаметр
L ...... Ширина канавка
|
Поверхнева обробка |
R tmax (мкм) |
РА (мкм) |
|
Ковзаючі ущільнювачі гумові/поліуретанові ущільнювачі Ковзаюча поверхня, що відповідає ущільнювачам PTFE |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Дно канавки Бік |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Співвідношення довжини підтримки профілю ТП |
50%-95% |
|
|
Толерантність |
|
|
Φd |
H10 |
|
Φd |
H9 |
Приклад замовлення
Модель: RCK108
Розмір канавки: 100x84.5x6.3
Матеріал: PTFE3+NBR
Тип ущільнення: RCK108, RCK125, RCK140, RCK238, RCK138
Основне застосування: Стандартні гідравлічні циліндри та мобільні гідравлічні машини
Переваги: Низьке тертя, без гідравлічного повзучості, висока стійкість до зносу, хороша анти-екст'юзована продуктивність, хороша теплопровідність, стабільна пазу вбудовування, широкий діапазон температури.
Матеріал: тетрафтореетилен + нітрильна гума або фтор-гума, ультра-висока твердість поліуретан + нітрильна гума
|
Приклади ущільнення |
Нижче наведено стандартні розміри канавки (пилові ущільнювачі будь -якого розміру в межах діапазону розмірів) |
||||||||
|
|
|
Φd |
Φd |
L |
C/S |
Максимальна розрив екструзії |
|||
|
100BAR |
250BAR |
400BAR |
|||||||
|
8-14.9 |
ΦD-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
ΦD-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
ΦD-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
Φd-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
ΦD-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
ΦD-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
ΦD-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
ΦD-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

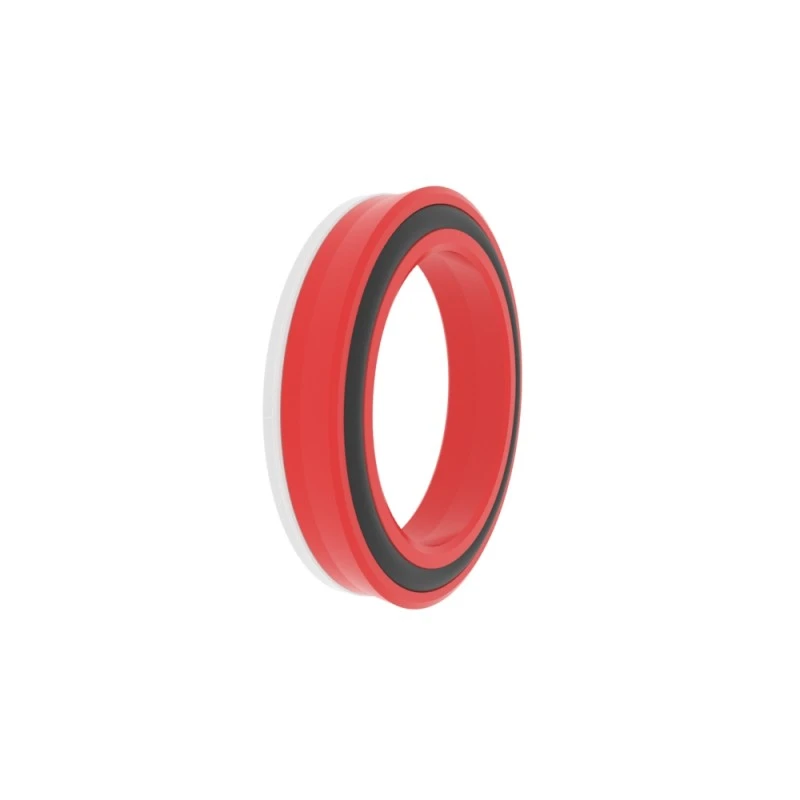

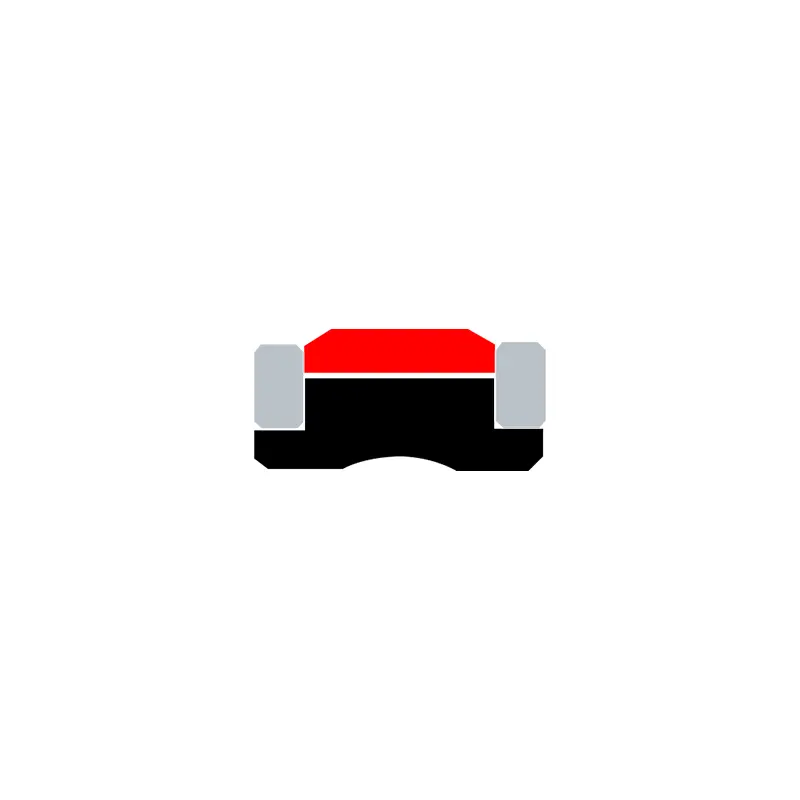

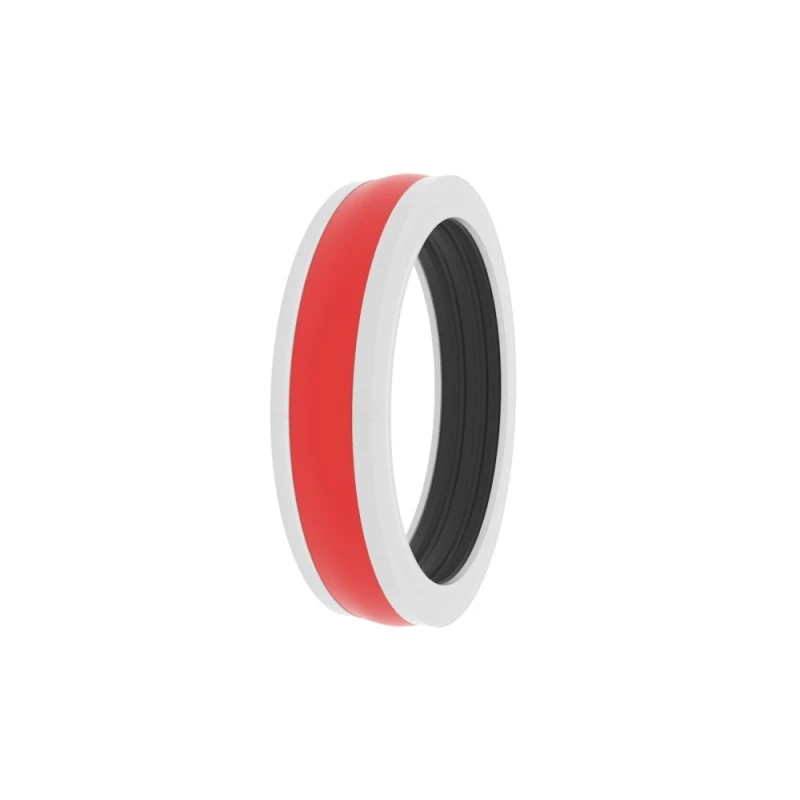

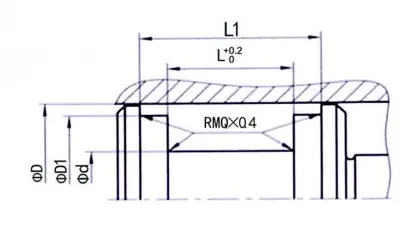

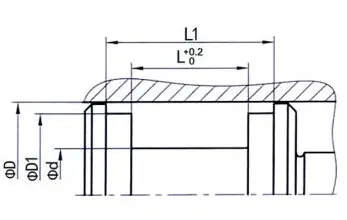

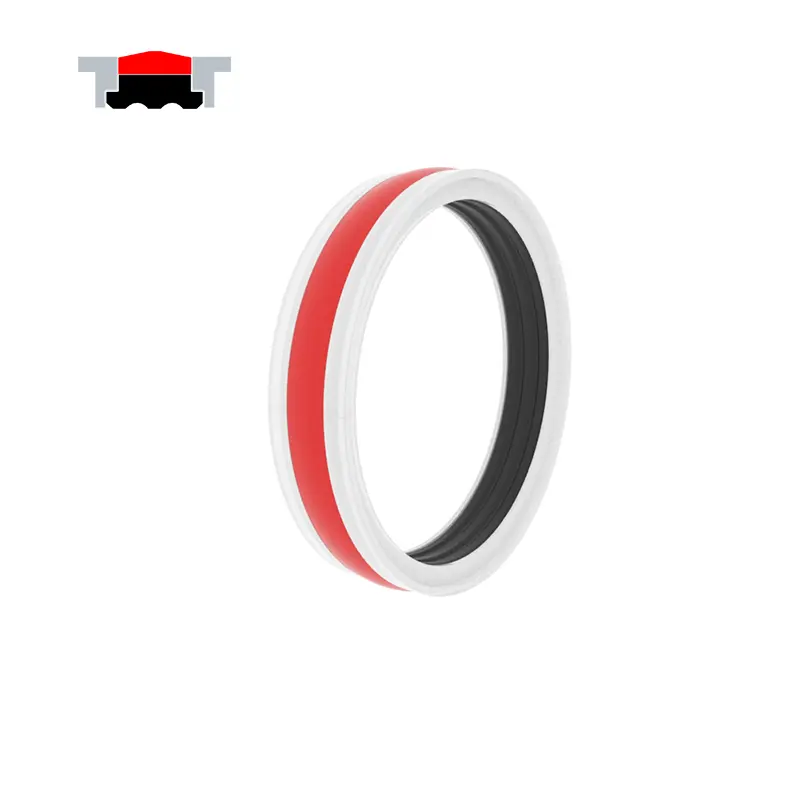

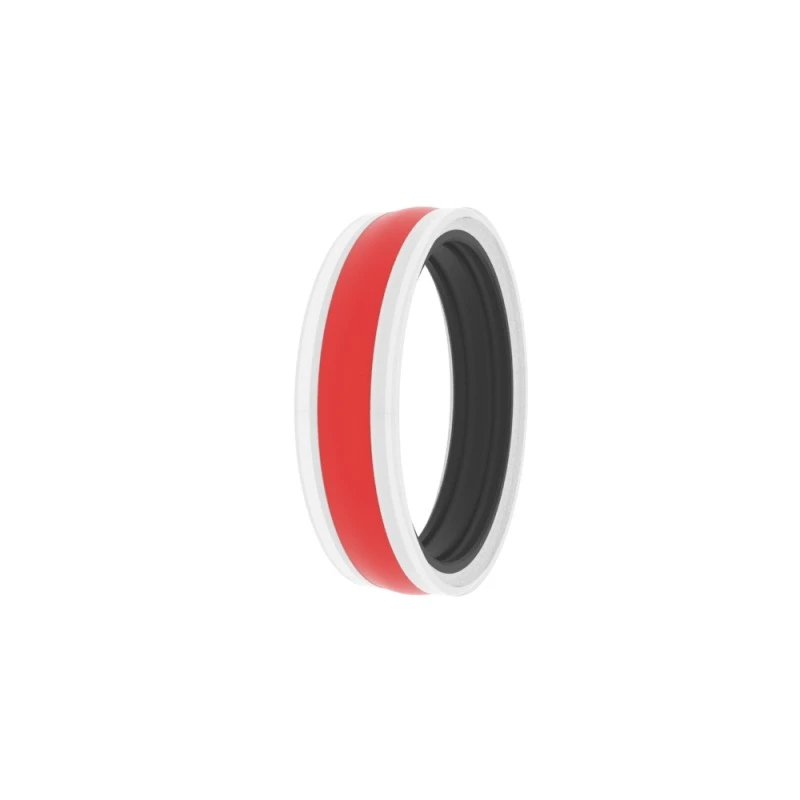

Rck109n
Розмір замовлення
Φd ...... Зовнішній діаметр
Φd ...... Внутрішній діаметр
Φd1 ...... Внутрішній діаметр
L ...... Ширина канавка
L1 ...... Ширина канавка
|
Поверхнева обробка |
R tmax (мкм) |
РА (мкм) |
|
Ковзаючі ущільнювачі гумові/поліуретанові ущільнювачі Ковзаюча поверхня, що відповідає ущільнювачам PTFE |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Дно канавки Бік |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Співвідношення довжини підтримки профілю ТП |
50%-95% |
|
|
Толерантність |
|
|
Φd |
H10 |
|
Φd |
H9 |
Приклад замовлення
Модель: RCK109n
Розмір канавки: 100x80x95x25/36
Матеріал: RC-PU-H+NBR+POM
Тип ущільнення: RCK109, RCK117
Основне застосування: будівельна техніка, сільськогосподарська техніка, крани, стандартні циліндри
Переваги: Відмінна статична та динамічна герметизація, не потребує додаткових кілець, анти-екструзії, структури антисторів, придатних для умов праці зі швидкими змінами тиску.
Матеріал: поліуретан, гума, поліуретан, тетрафторетилен
|
Приклади ущільнення |
Нижче наведено стандартні розміри канавки (пилові ущільнювачі будь -якого розміру в межах діапазону розмірів) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
Φd-10 |
ΦD-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
Φd-15 |
ΦD-4 |
20 |
28 |
|||
|
80-144.9 |
ΦD-20 |
ΦD-5 |
25 |
36 |
|||
|
150-399,9 |
ΦD-25 |
ΦD-6 |
32 |
46 |
|||
|
400-750 |
ΦD-30 |
ΦD-8 |
36 |
50 |
|||
|
＞ 750 |
ΦD-40 |
ΦD-8 |
40 |
54 |
|||

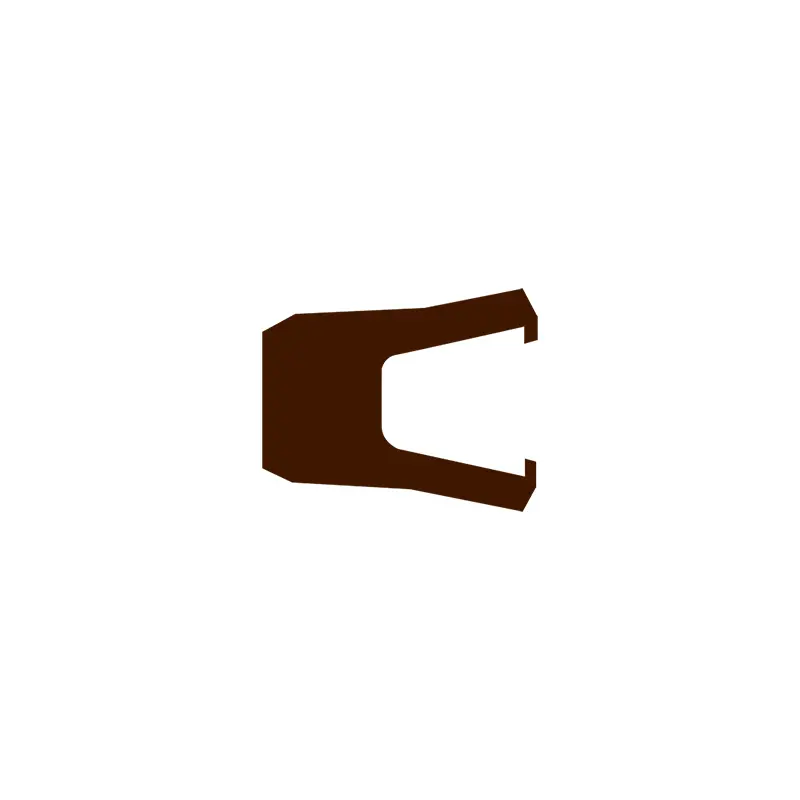

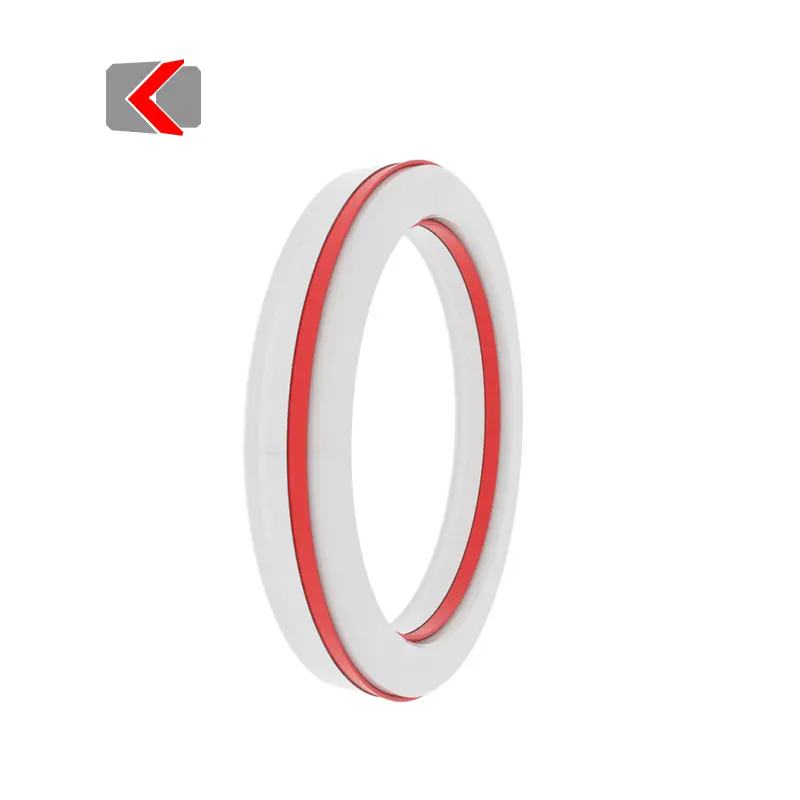

RCK119
Розмір замовлення
Φd ...... Зовнішній діаметр
Φd ...... Внутрішній діаметр
L ...... Ширина канавка
|
Поверхнева обробка |
R tmax (мкм) |
РА (мкм) |
|
Ковзаючі ущільнювачі гумові/поліуретанові ущільнювачі Ковзаюча поверхня, що відповідає ущільнювачам PTFE |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Дно канавки Бік |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Співвідношення довжини підтримки профілю ТП |
50%-95% |
|
|
Толерантність |
|
|
Φd |
H10 |
|
Φd |
H9 |
Приклад замовлення
Модель: RCK119
Розмір канавки: 100x90.6x7.1
Матеріал: PTFE4 + V
Тип ущільнення: RCK119
Основне застосування: хімічна промисловість, швидкі циліндри та механізм позиціонування, харчова промисловість, фармацевтична промисловість, акумулятори.
Переваги: стійкий до високих температур та різних хімічних середовищ, коефіцієнт низького тертя, без повзучості, хороші характеристики сухого тертя, низькі статичні та динамічні значення тертя.
Матеріал: PTFE+Листова пружина
|
Приклади ущільнення |
Нижче наведено стандартні розміри канавки (пилові ущільнювачі будь -якого розміру в межах діапазону розмірів) |
|||||||||
|
|
|

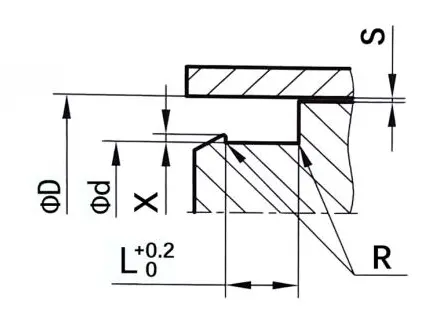

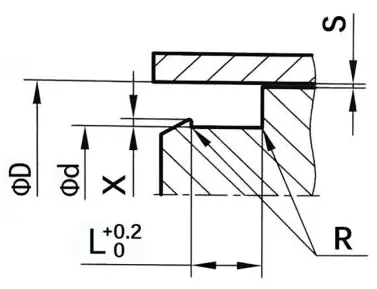

Φd |
Φd |
L |
R |
X |
Максимальний розрив екструзії s |
|||
|
100BAR |
250BAR |
400BAR |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
