Ми прагнемо забезпечити трійкове рішення "захисного тиску, що триває" для кожного сценарію, який вимагає повороту поворотних ущільнювачів. Через 200+ матеріальних формул та структурних патентів ми допомагаємо клієнтам знизити рівень відмов та досягти оптимізації TCO. Вся серія моделей продуктів дуже різноманітна. Ви можете вибрати за фактичними потребами або налаштувати з нас поворотні обертові ущільнення.

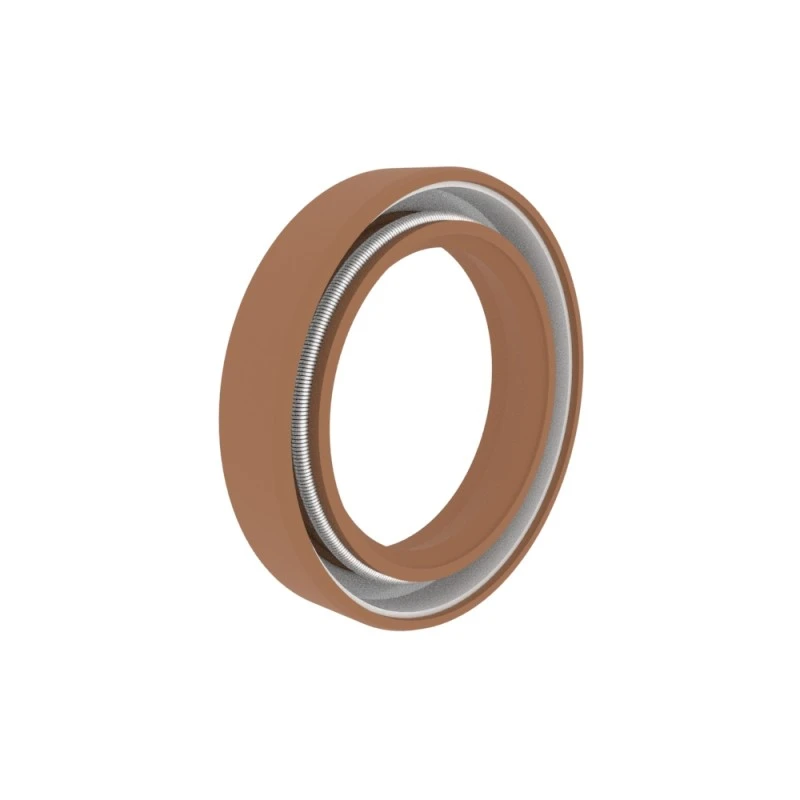

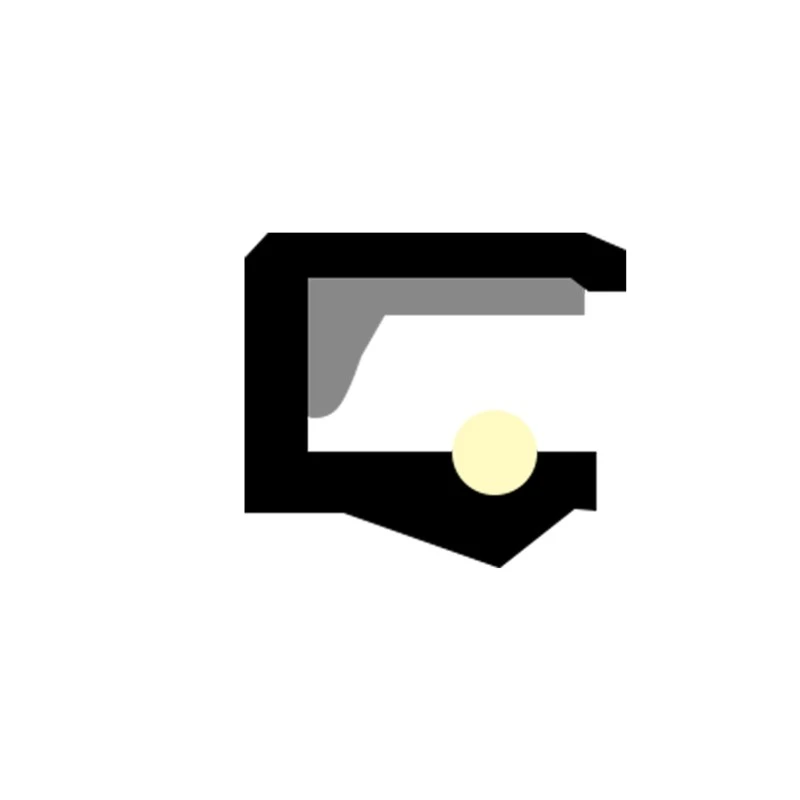

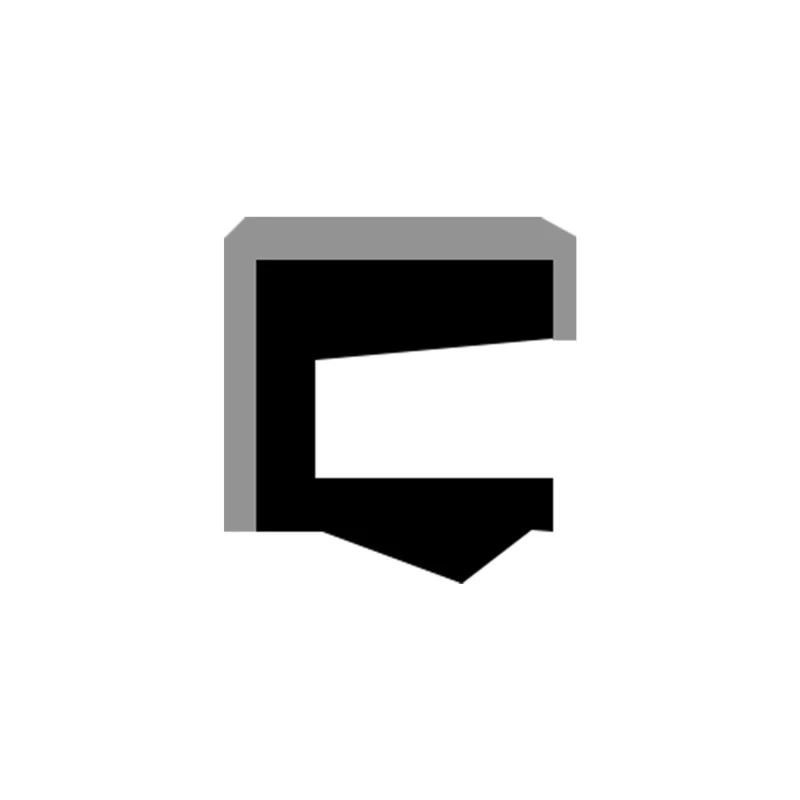

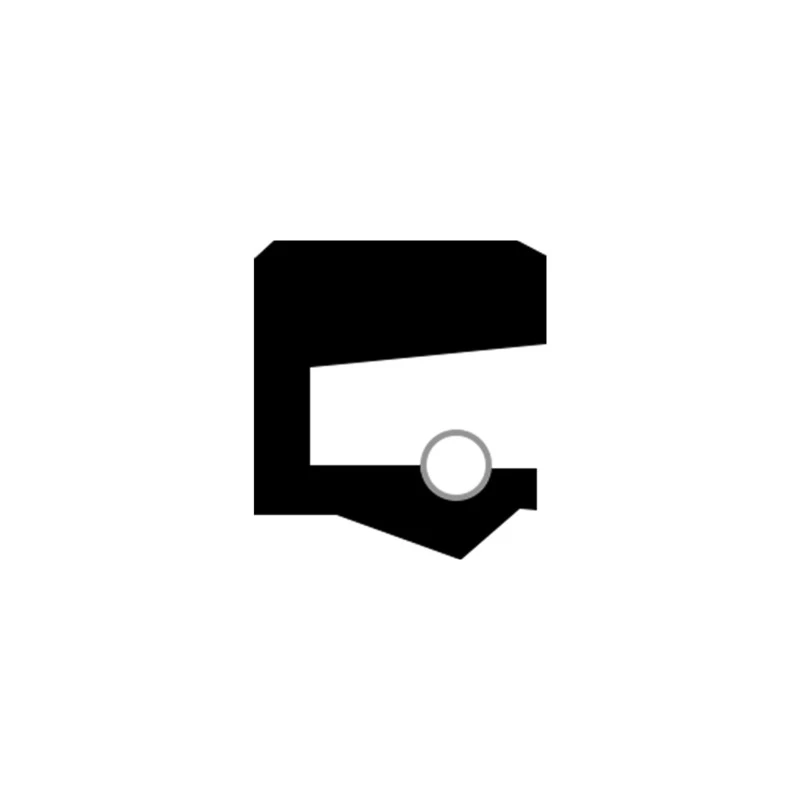

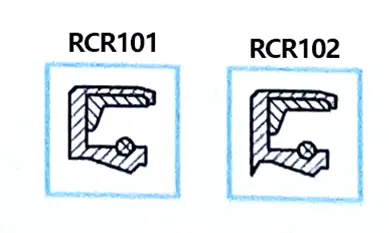

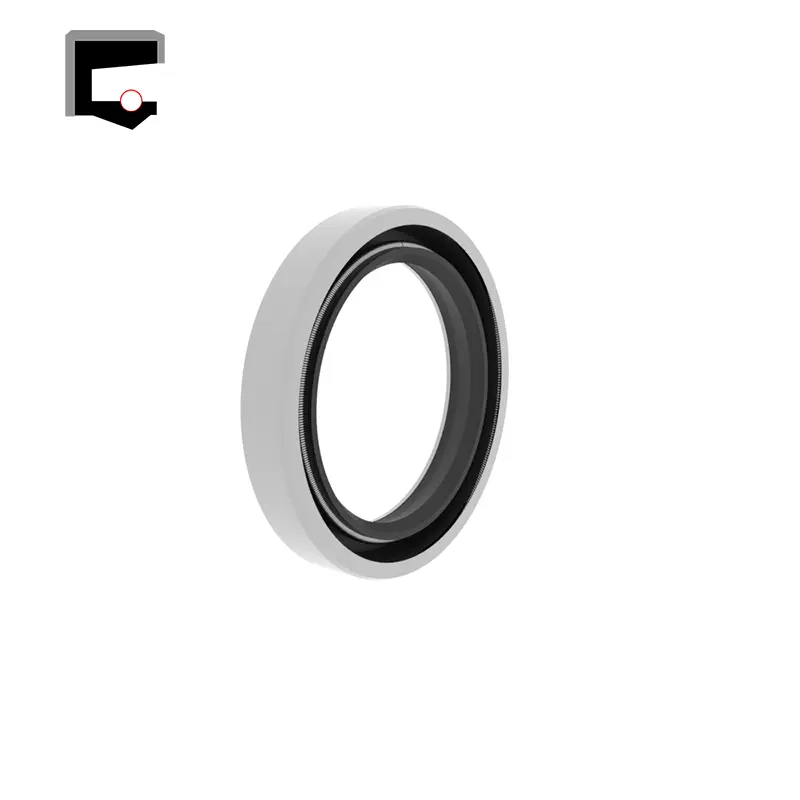

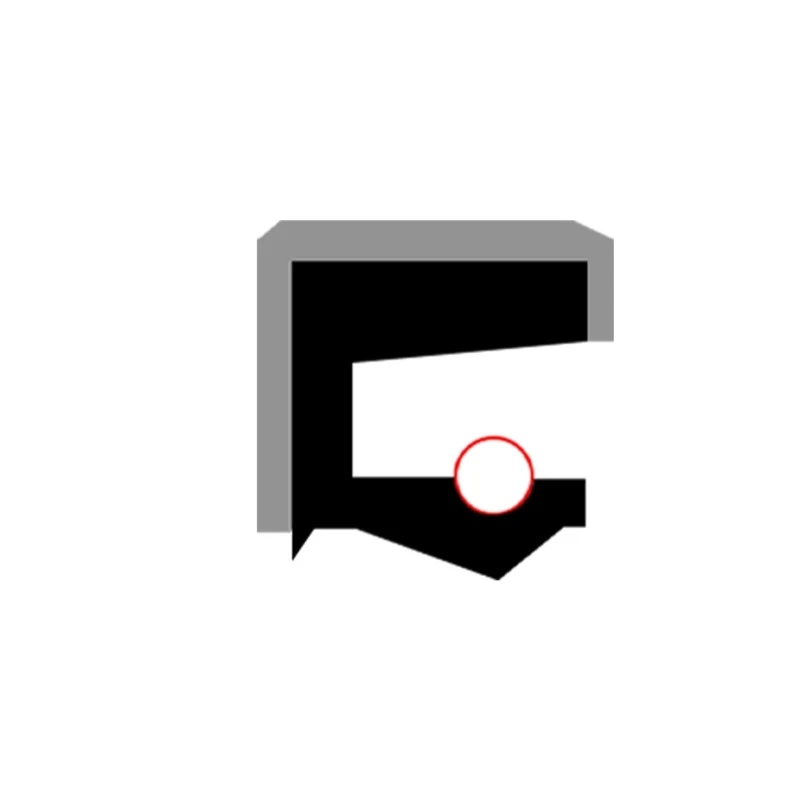

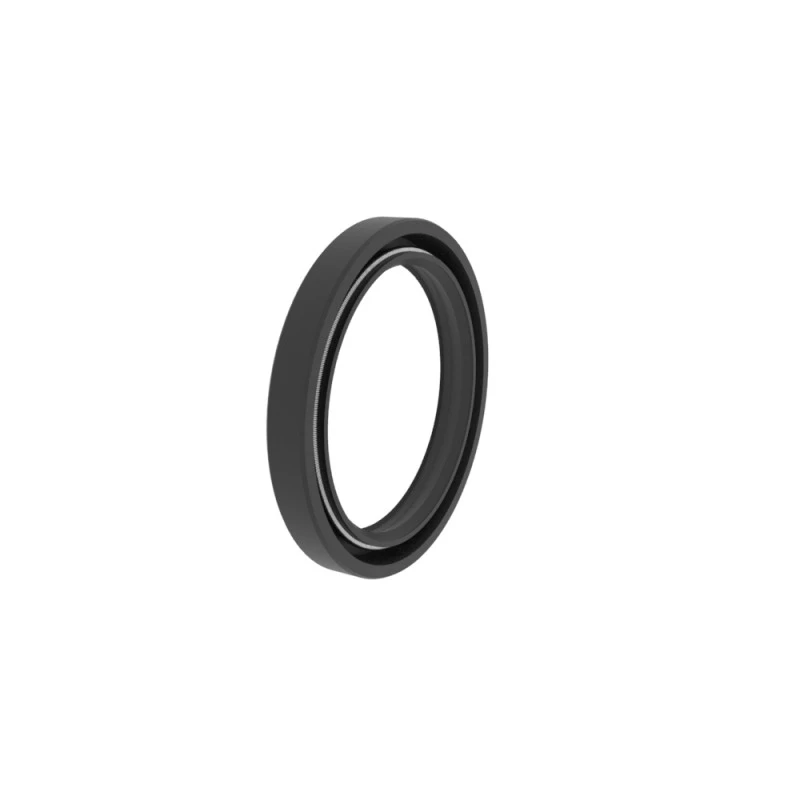

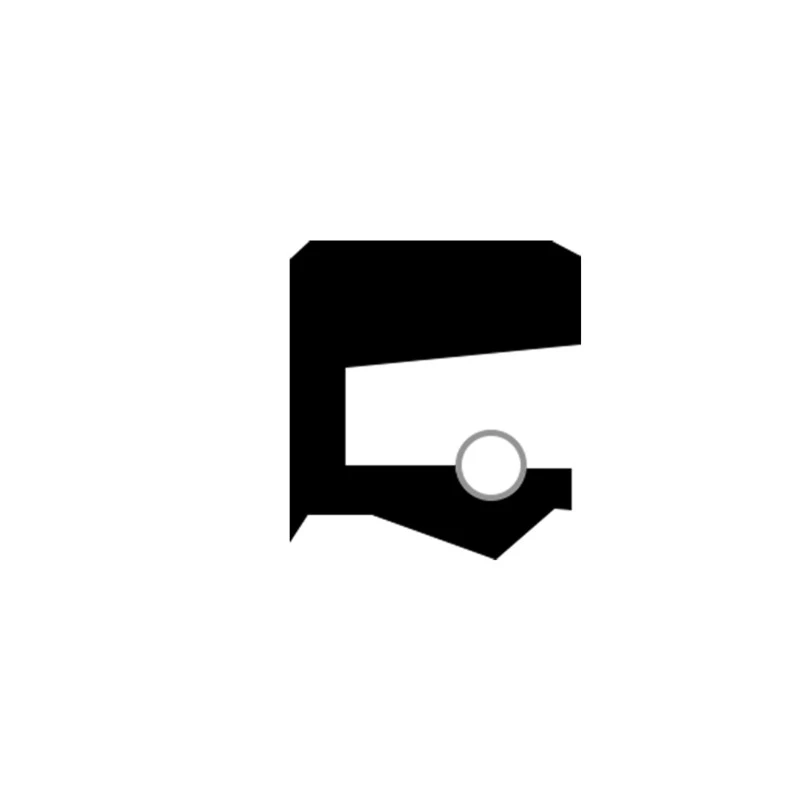

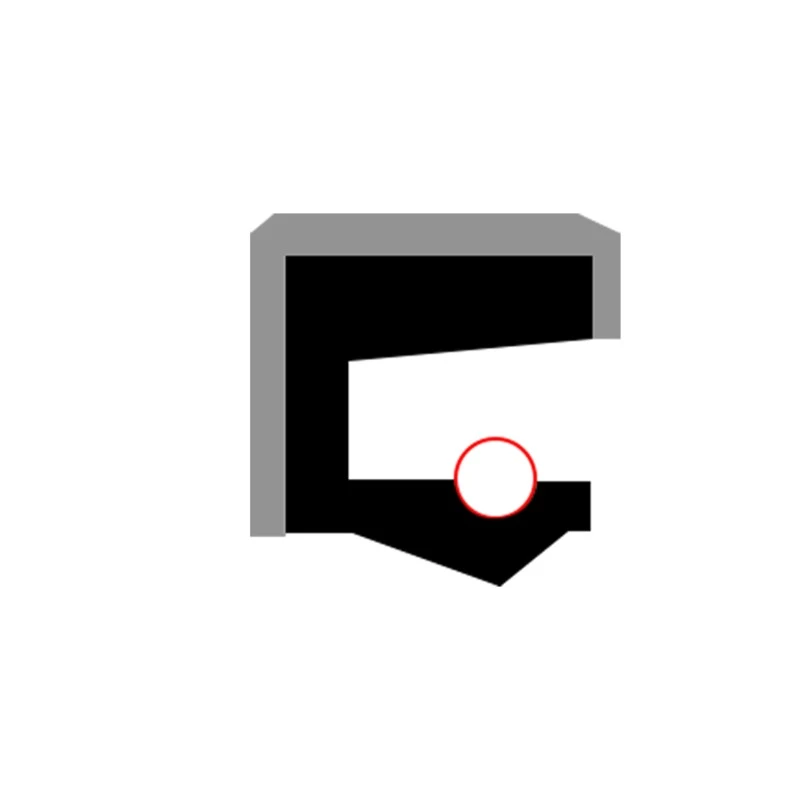

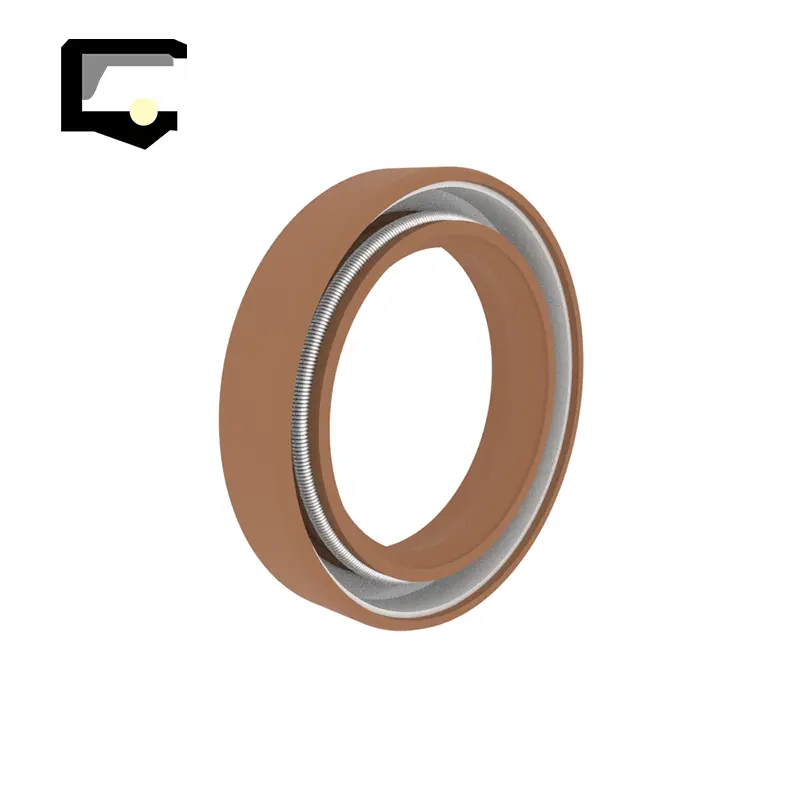

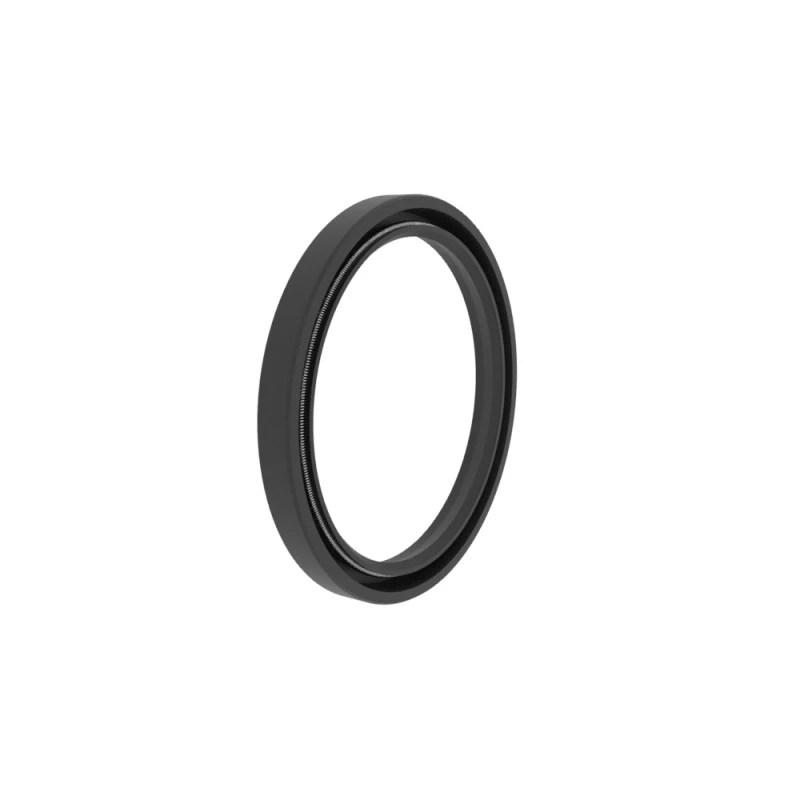

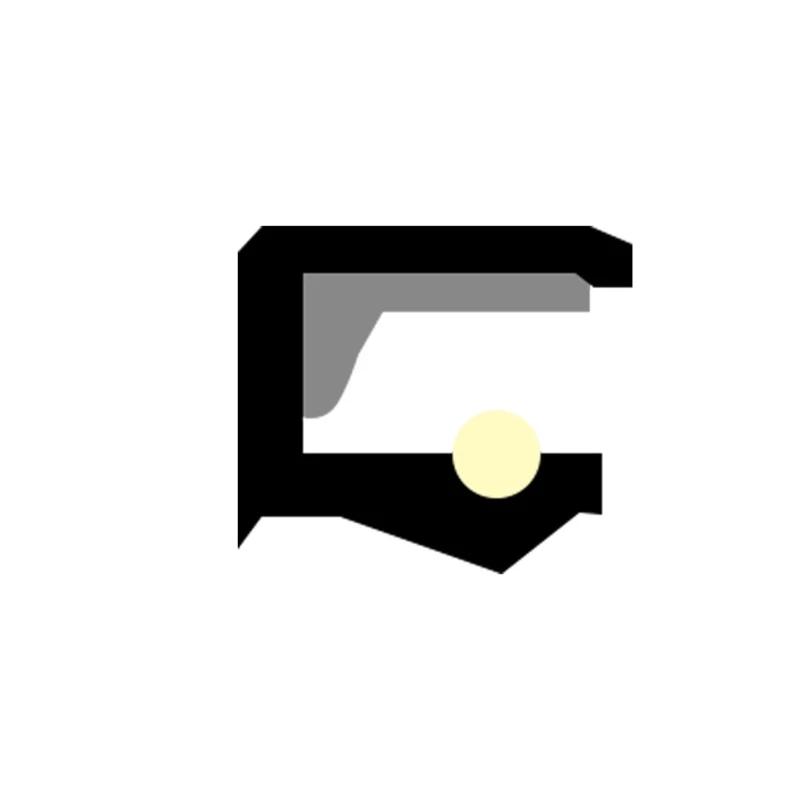

RCR101 Обертовий скелет по одному ущільнювач для губ, одноразова, осьова установка відкритого канавки, широко використовується, в основному використовується як захисний елемент для підшипників.

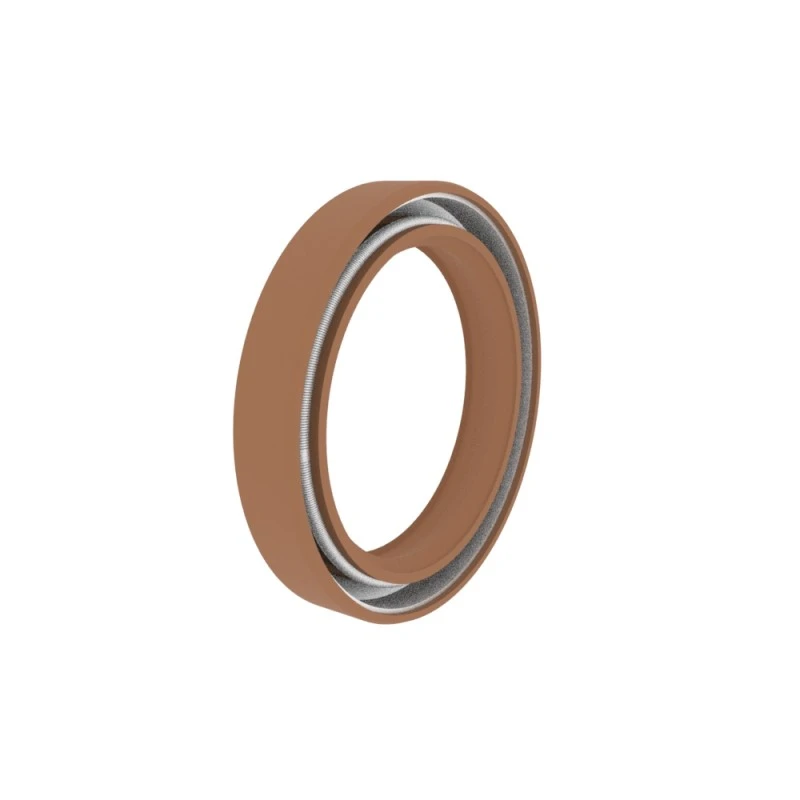

RCR102 Обертовий скелет подвійний ущільнювач для губ, одноразова дію, з пилозахисною допоміжною губою, осьовою установкою відкритого канавки, широко використовуваним, в основному використовується як захисний елемент для підшипників.
RCR103 обертове ущільнення, подвійна дію, з опорним кільцем, кращий герметичний ефект при умовах герметизації високого тиску.

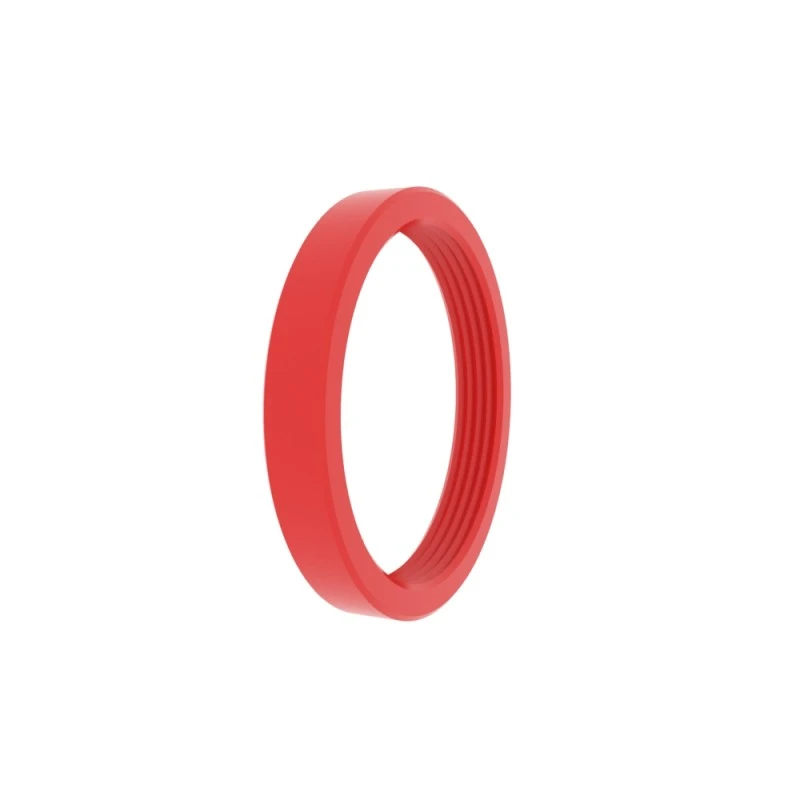

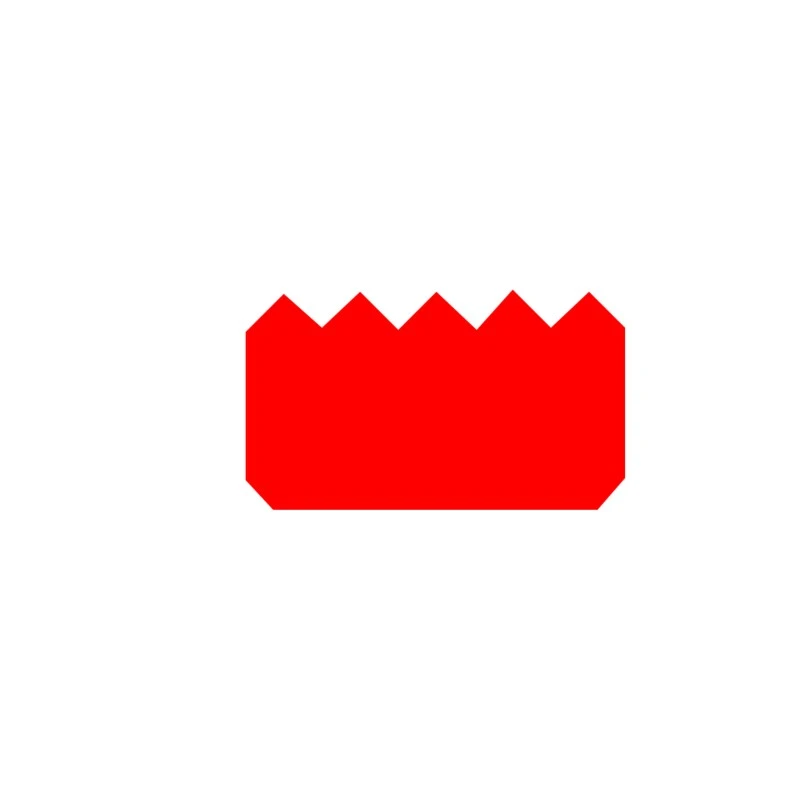

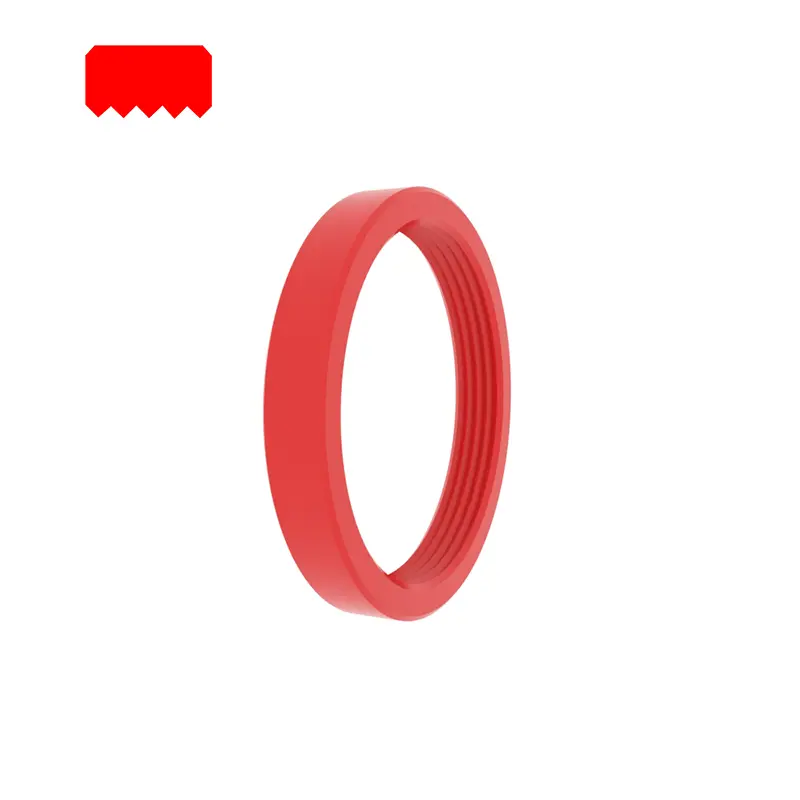

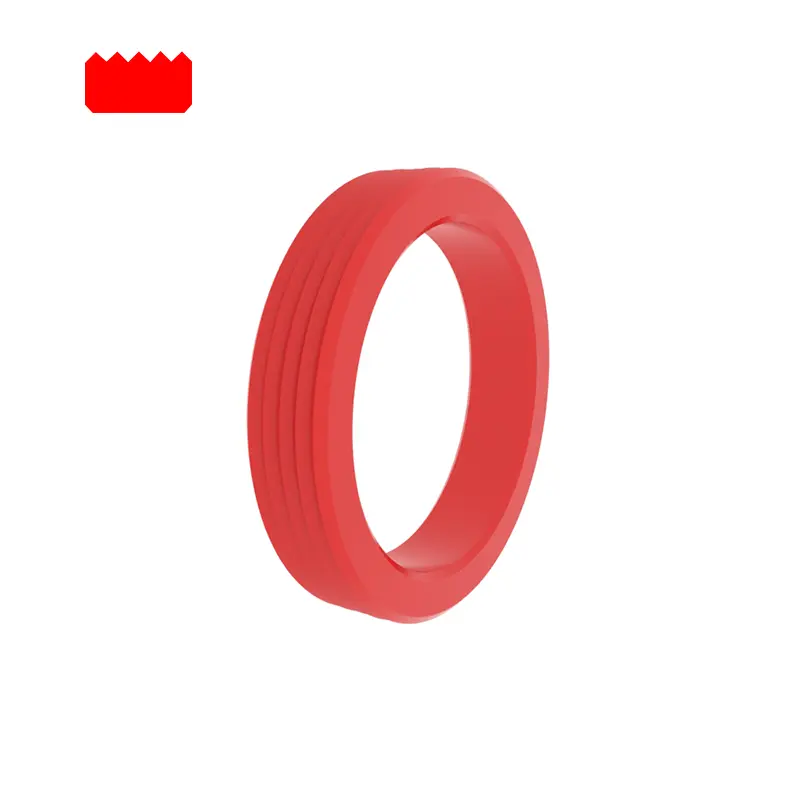

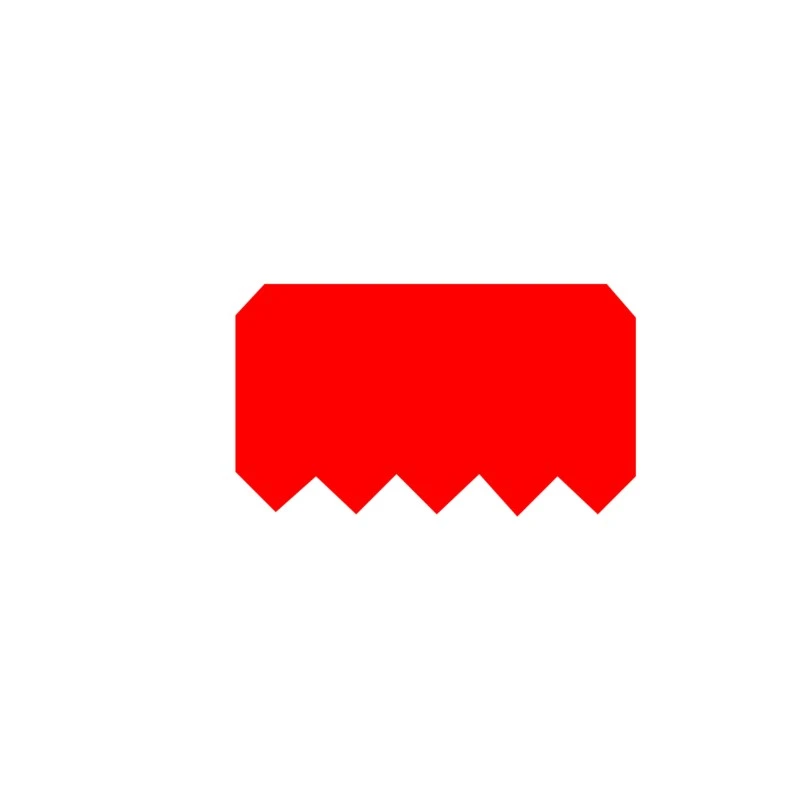

RCR104, RCR105 обертальне ущільнення, подвійне дію, вузька канавка, стабільна вбудована канавка та зубчаста герметична поверхня.

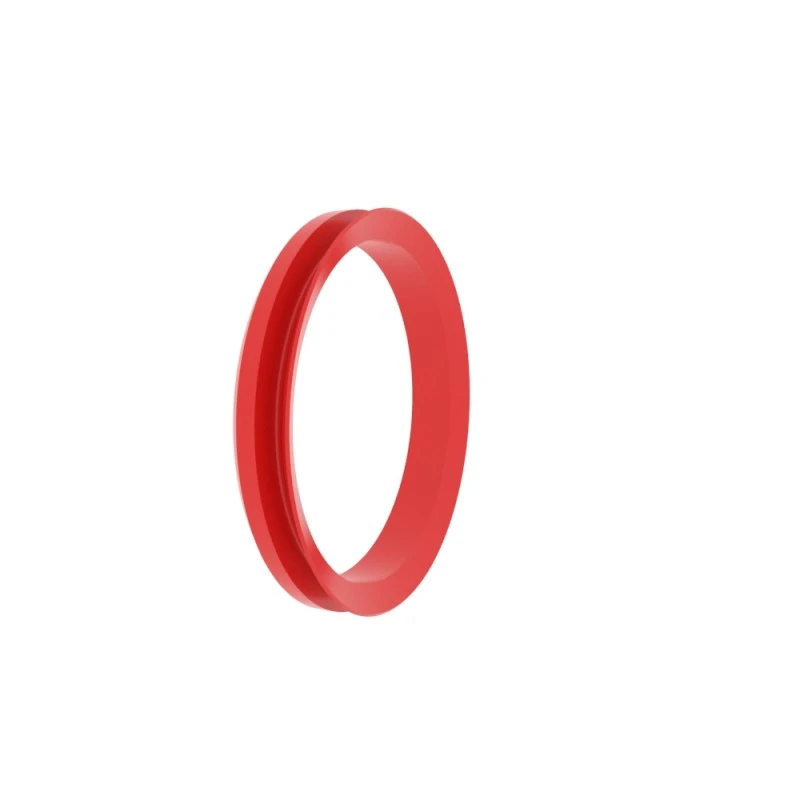

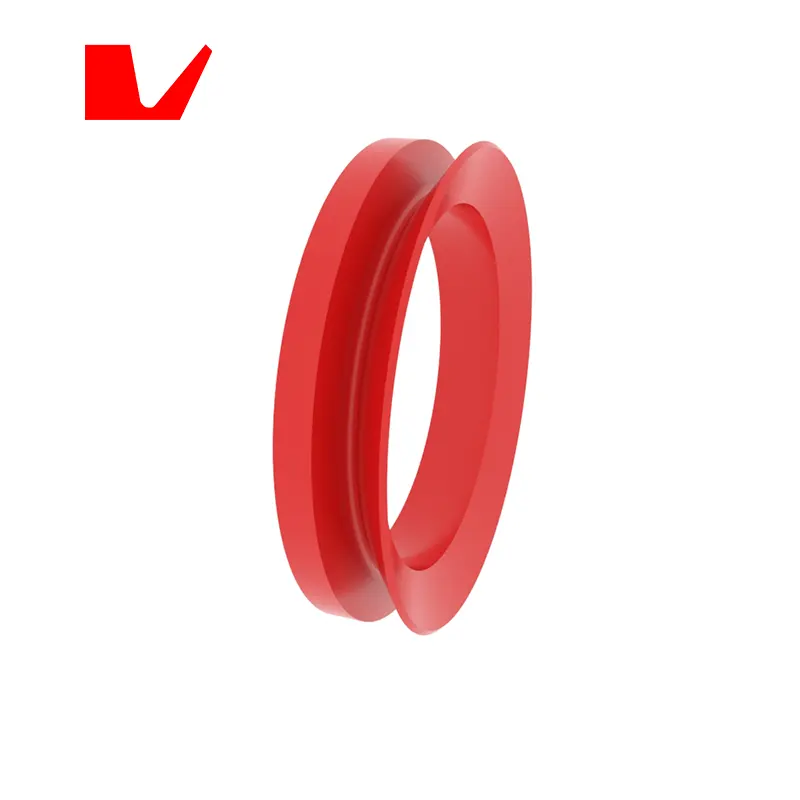

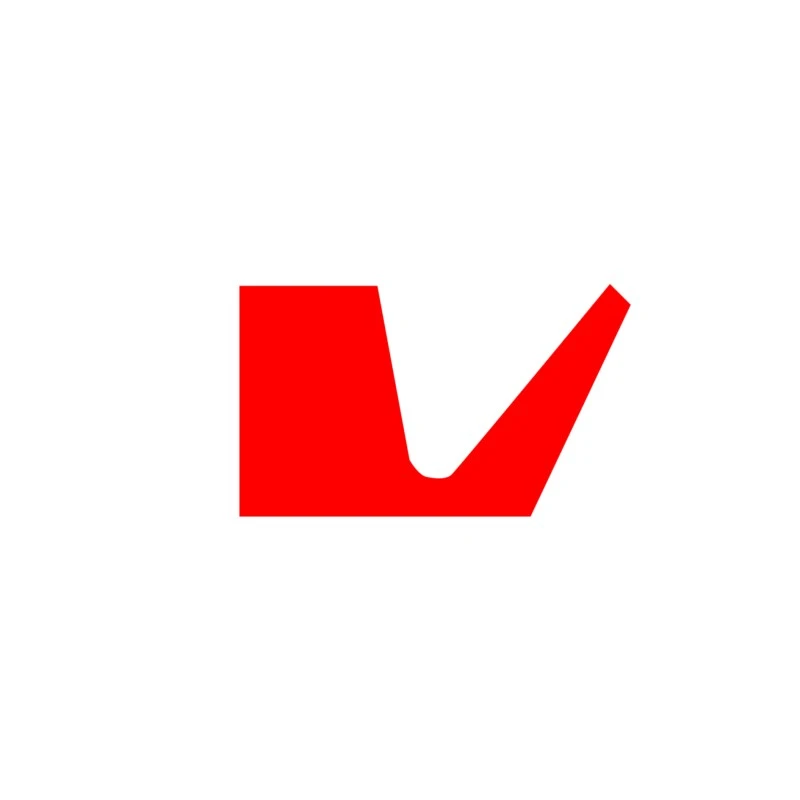

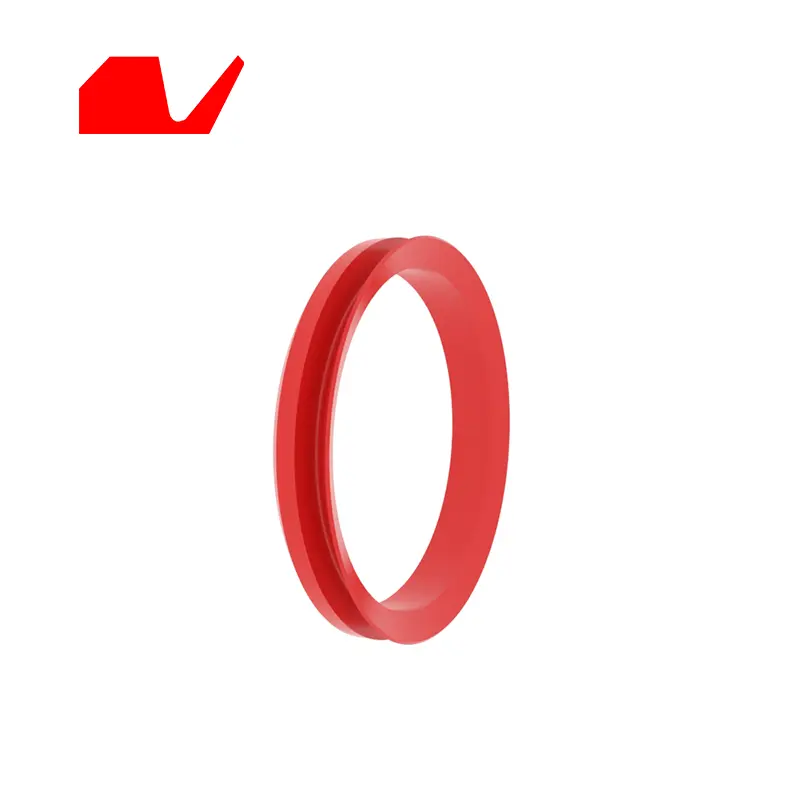

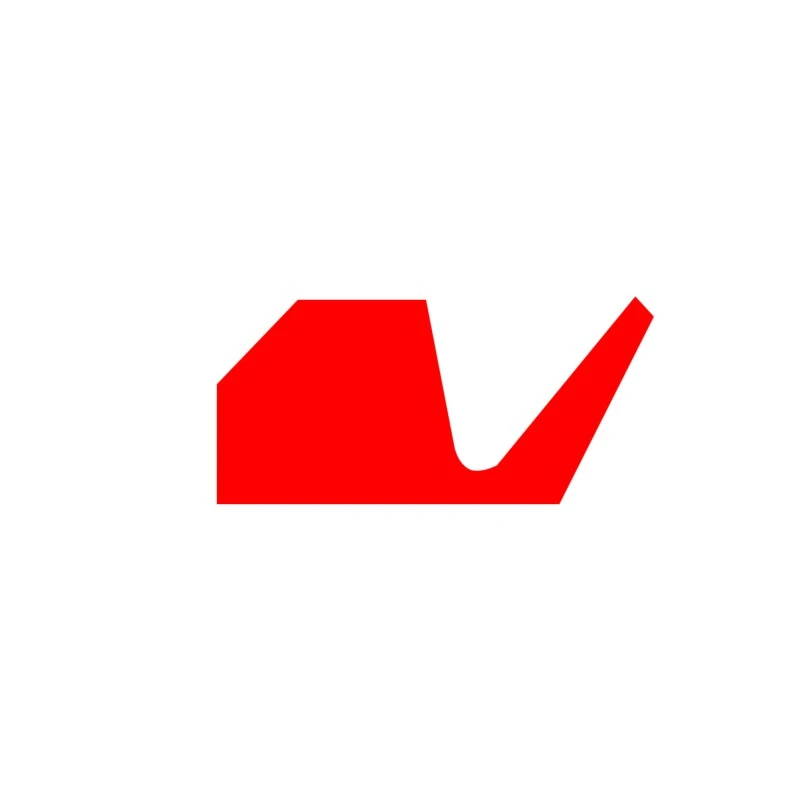

RCR106, RCR107 V-подібна ущільнювача ущільнювача, осьовий рух, великий модуль пружності, стійкість до тертя, пил, забруднювачі, сплеск води, сплеск олії тощо

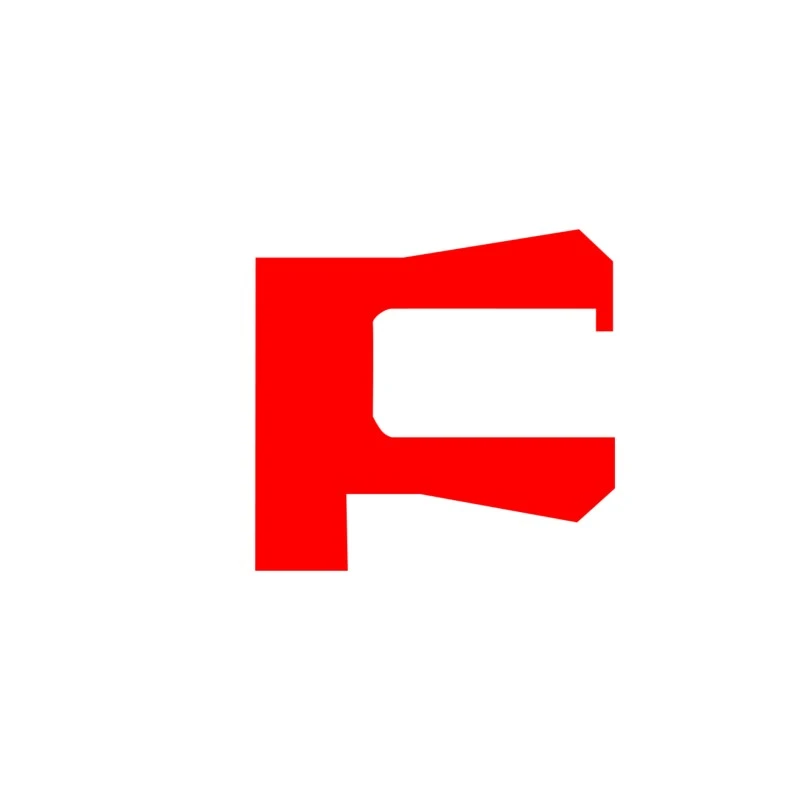

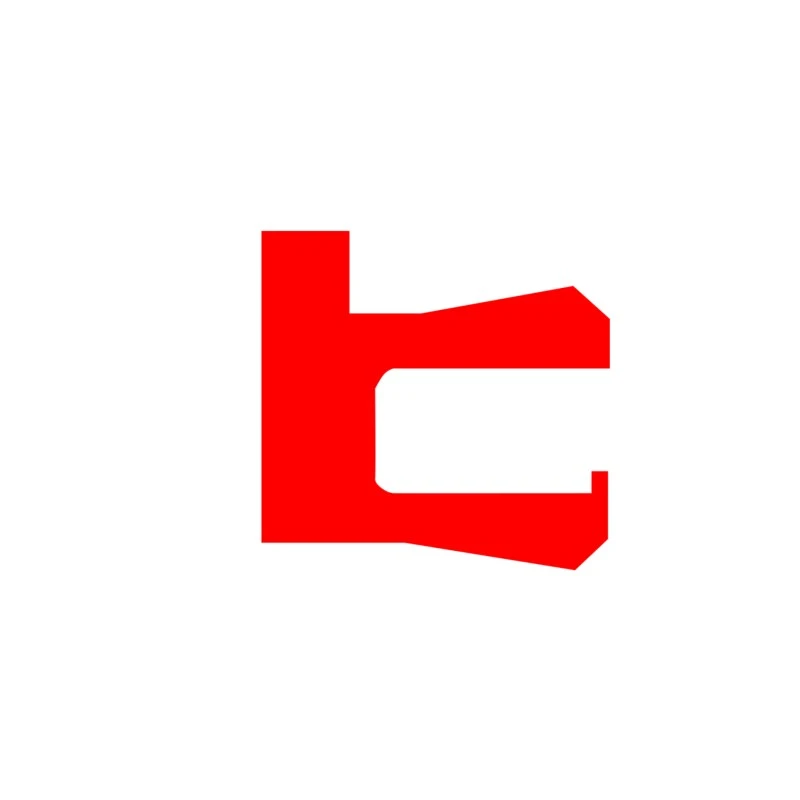

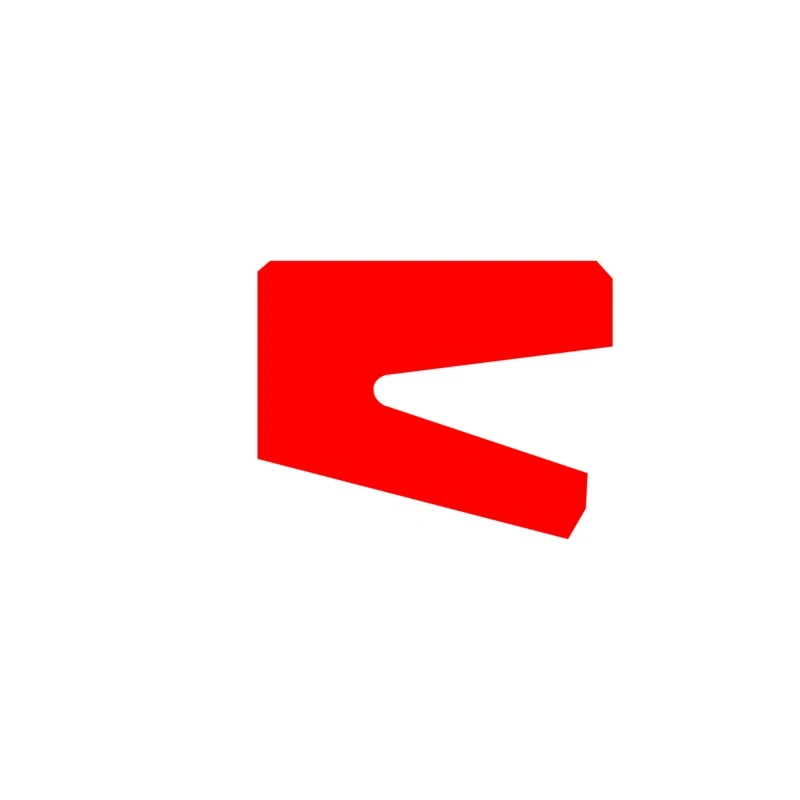

RCR108 обертове ущільнення, одиночна дія, без пружини, втручання внутрішніх і зовнішніх губ визначається відповідно до різних умов праці.

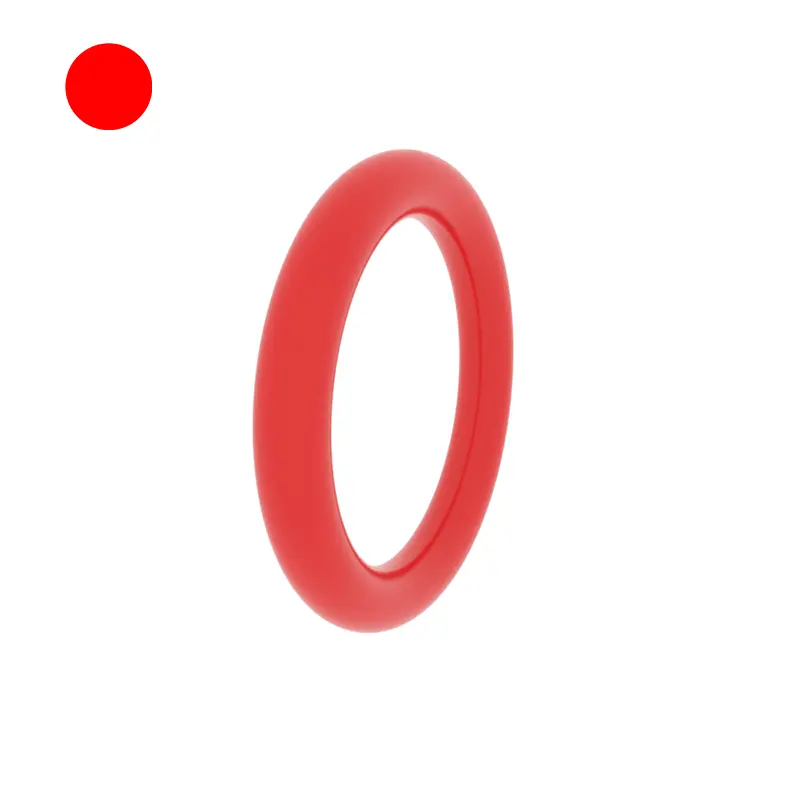

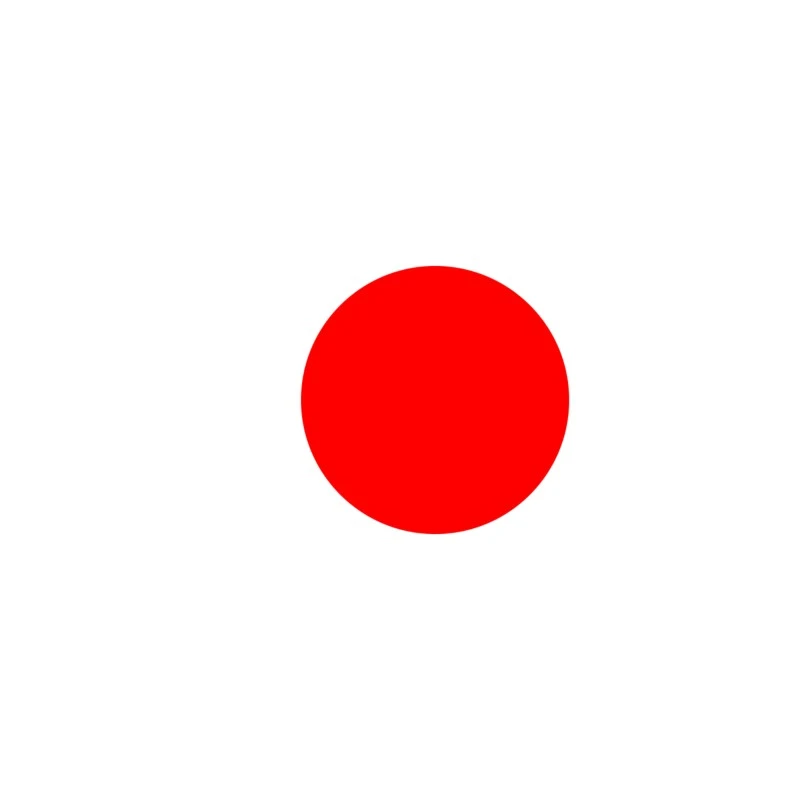

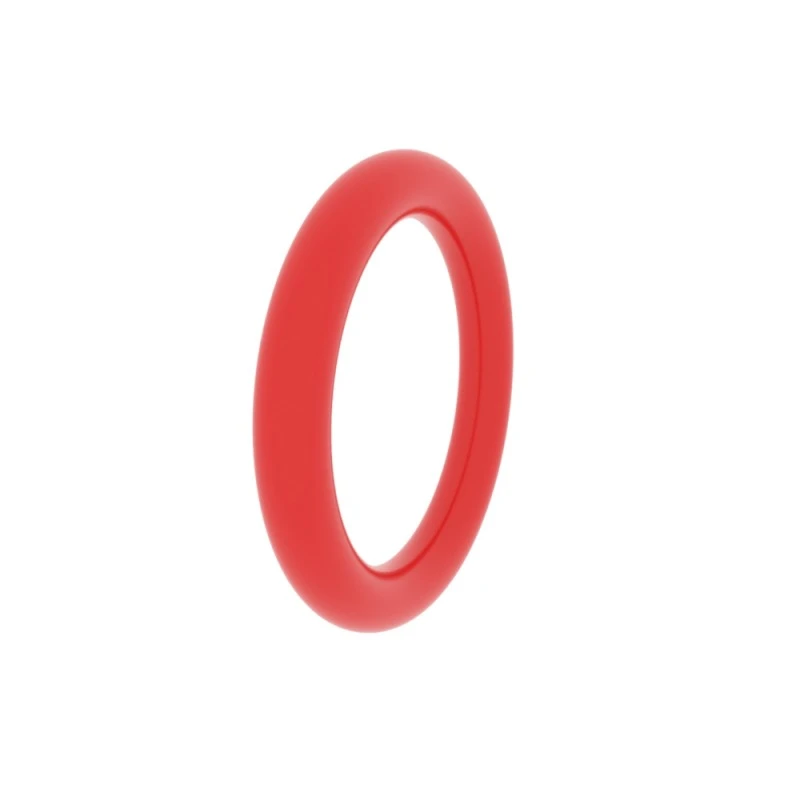

RCR109 O-кільце, еластичне кільце, що в основному використовується для статичної герметизації або динамічної герметизації, гнучкого вибору температурного середовища. Для детальних канавок зверніться до зразка ущільнювача.
RCR110 обертовий тетрафтореетиленовий ущільнювач для валу, подвійну дію, підходить для вузьких канавок.
RCR111 обертовий тетрафтореетиленовий ущільнювач для отвору, подвійне дію, підходить для вузьких канавок.
RCR112 обертове ущільнення, подвійна акторська майстерність, вузька канавка, придатна для змащених умов праці.

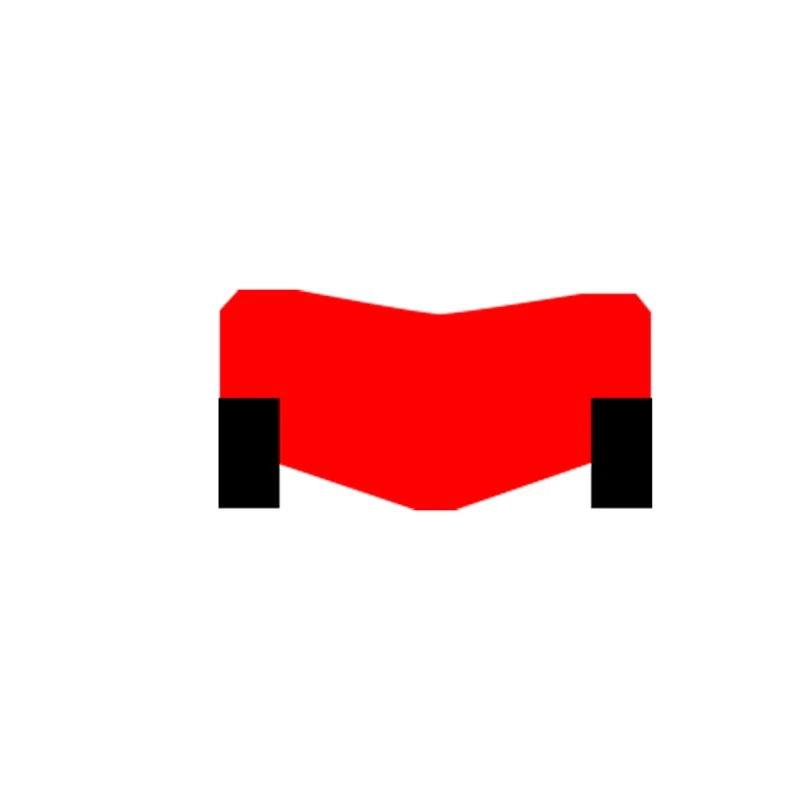

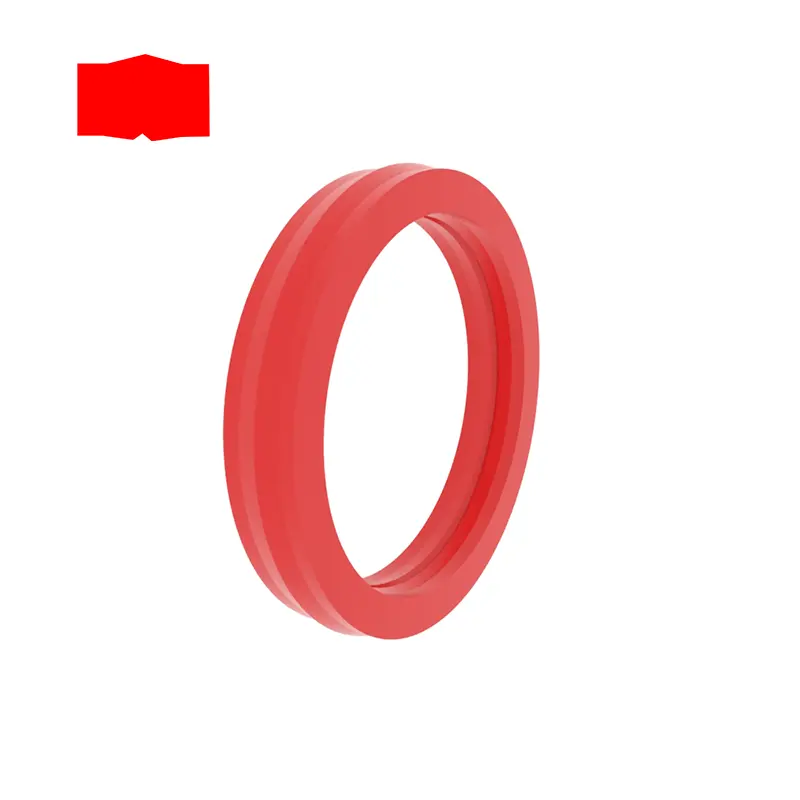

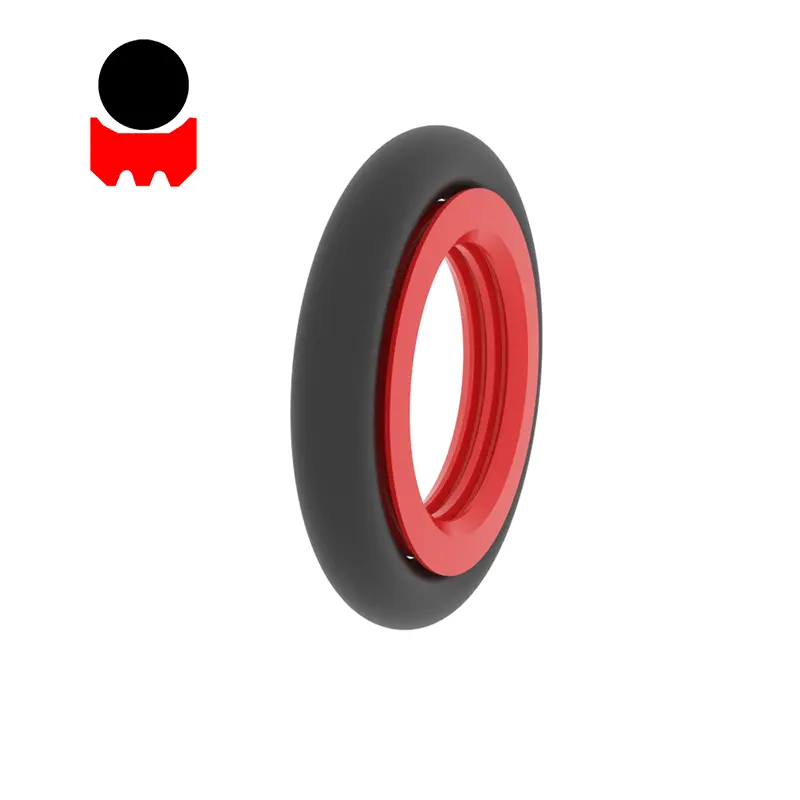

RCR113 обертове ущільнення, подвійне дію, з опорним кільцем, стабільна вбудована канавка, що дозволяє більший зазор екструзії та тиск, в основному використовується на обертовому валі обладнання для розкопок.

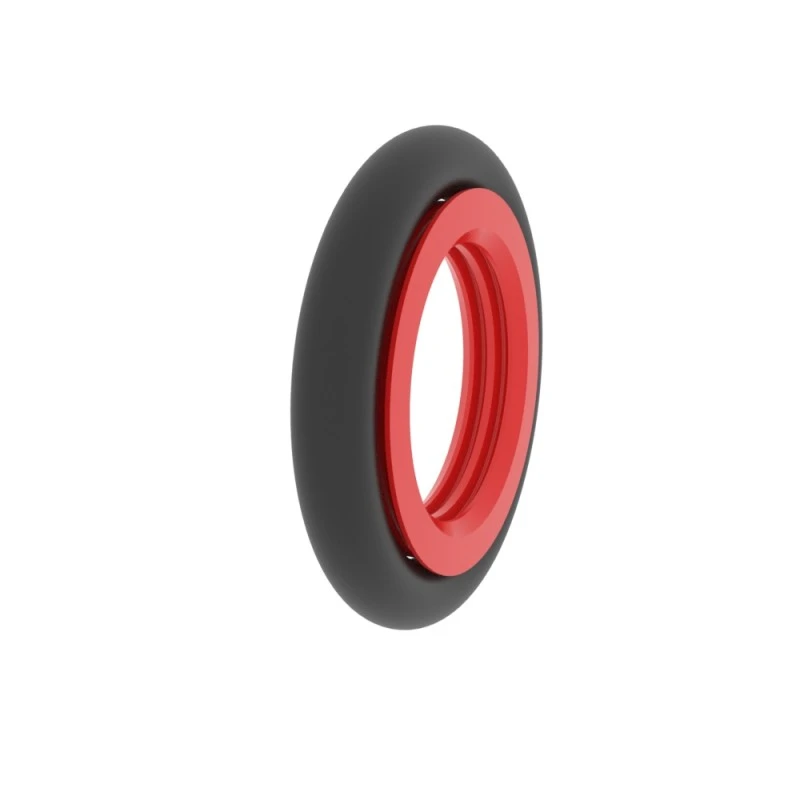

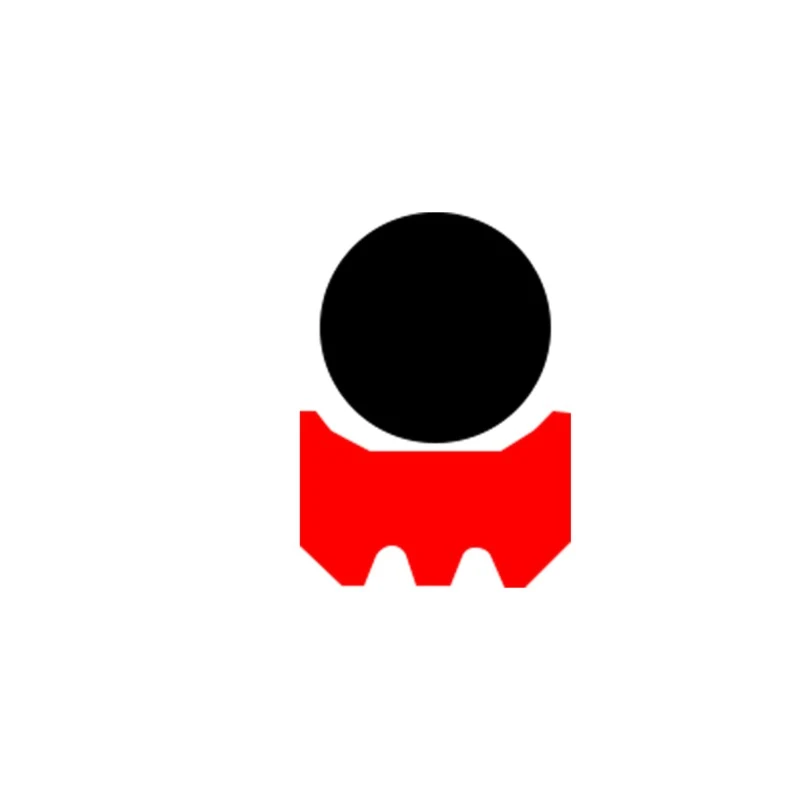

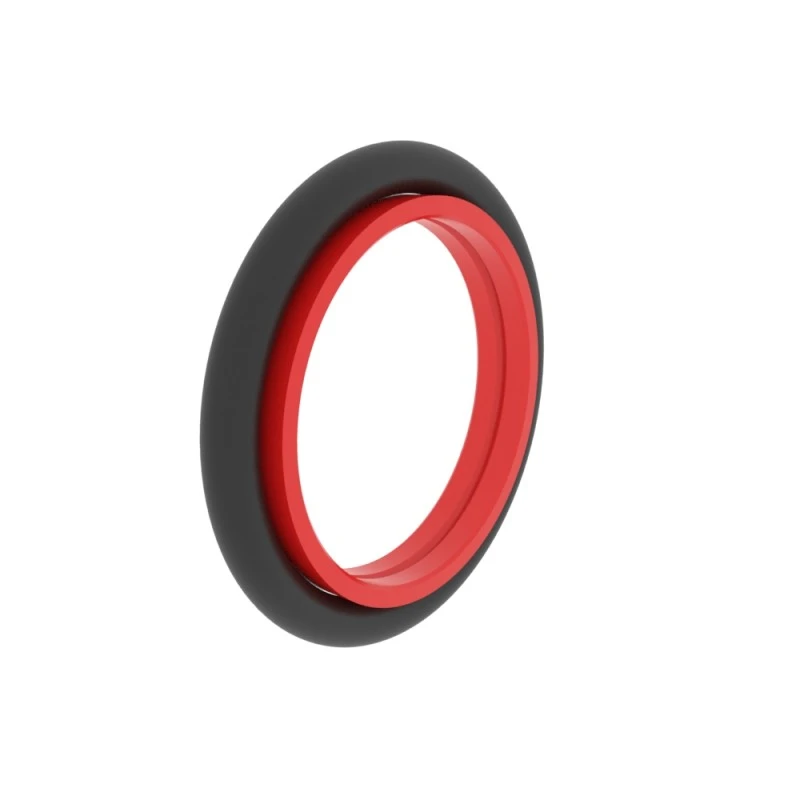

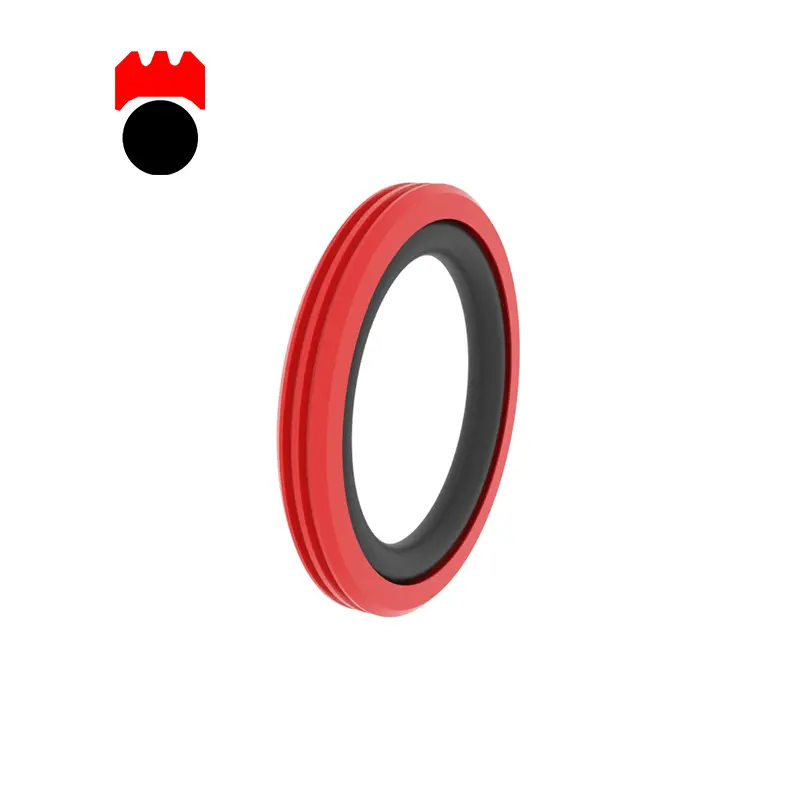

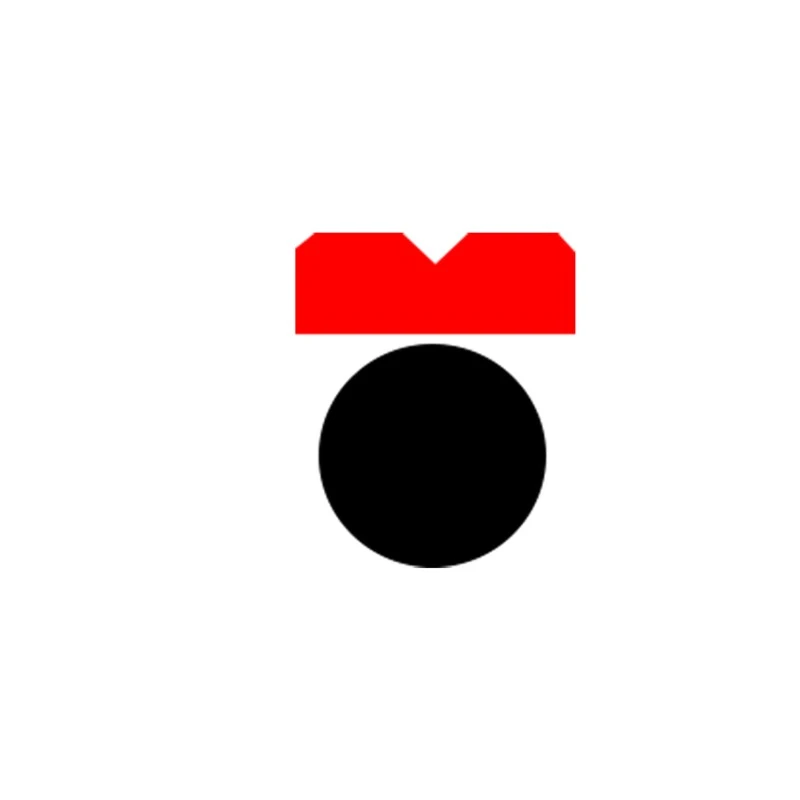

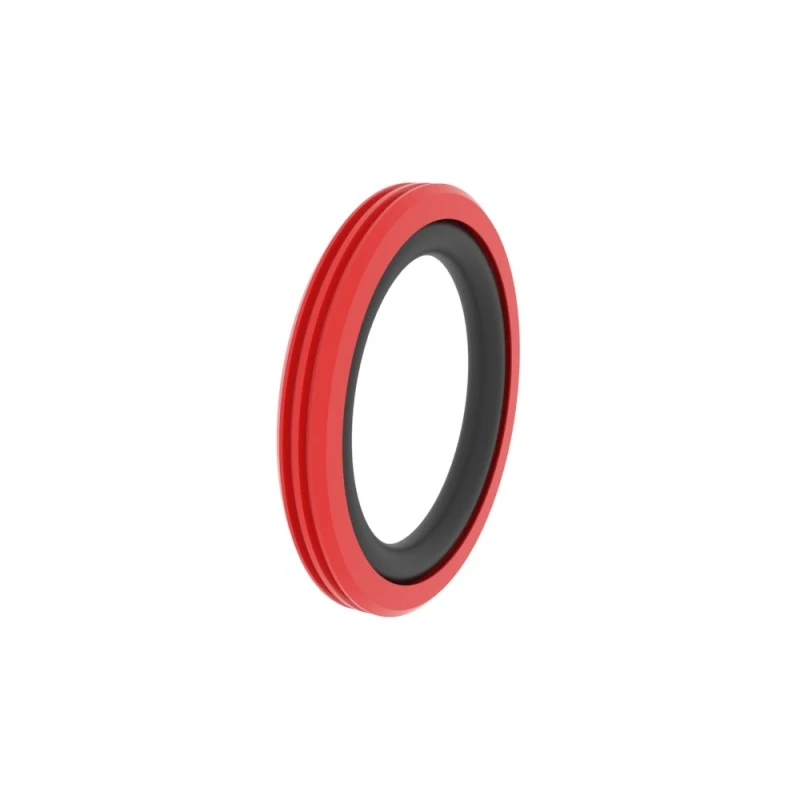

RCR115 обертовий тетрафтореетиленовий ущільнювач для валу, подвійне дію, низьке тертя, анти-бік високого тиску, корозія проти високої температури.

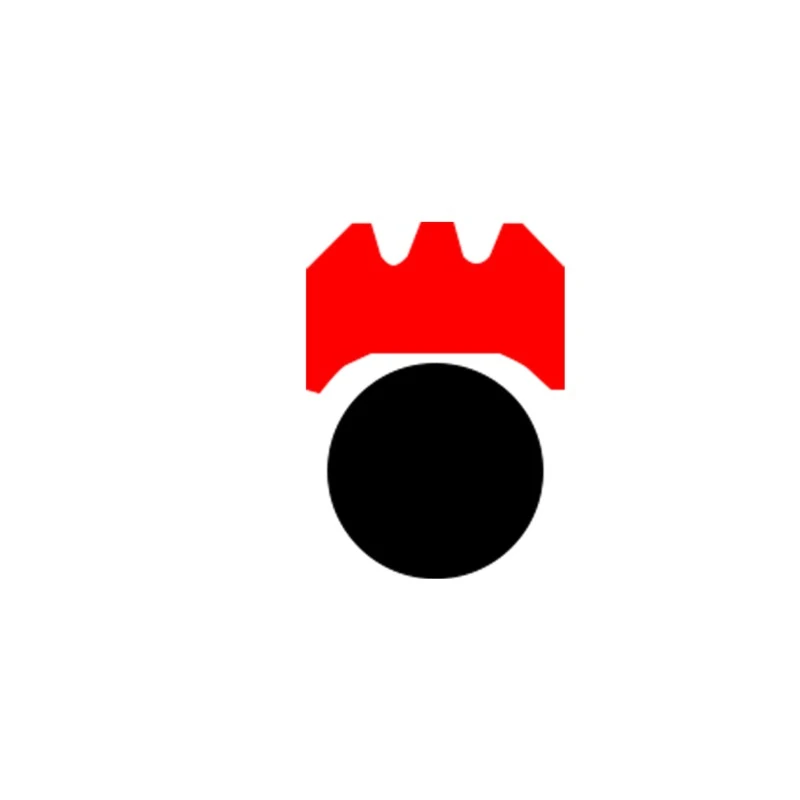

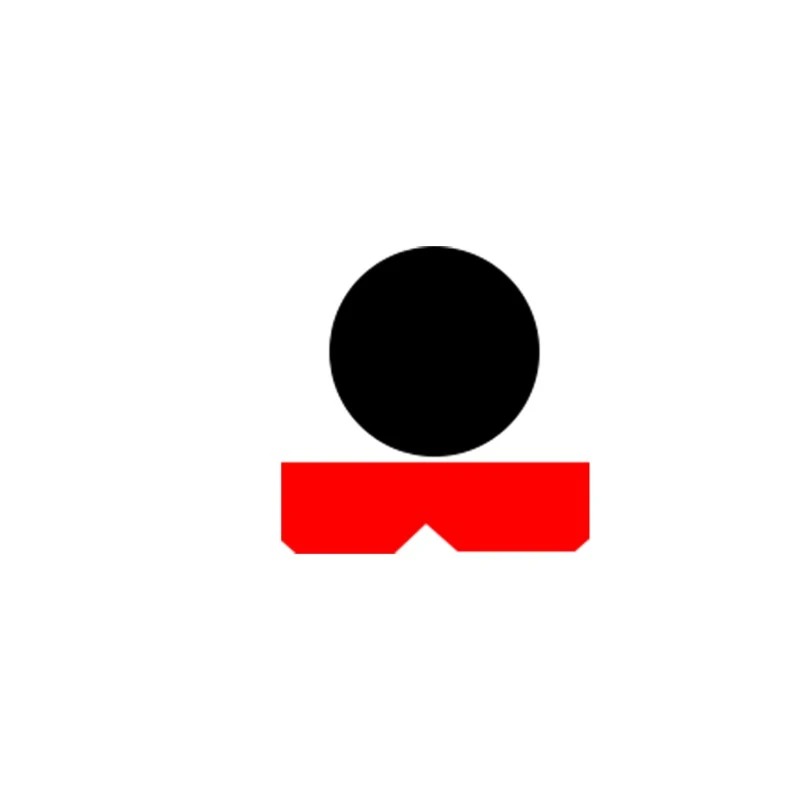

RCR116 обертова тетрафтореетиленова ущільнення для отвору, подвійне дії, низьке тертя, анти-сторона високого тиску, корозія проти високої температури.

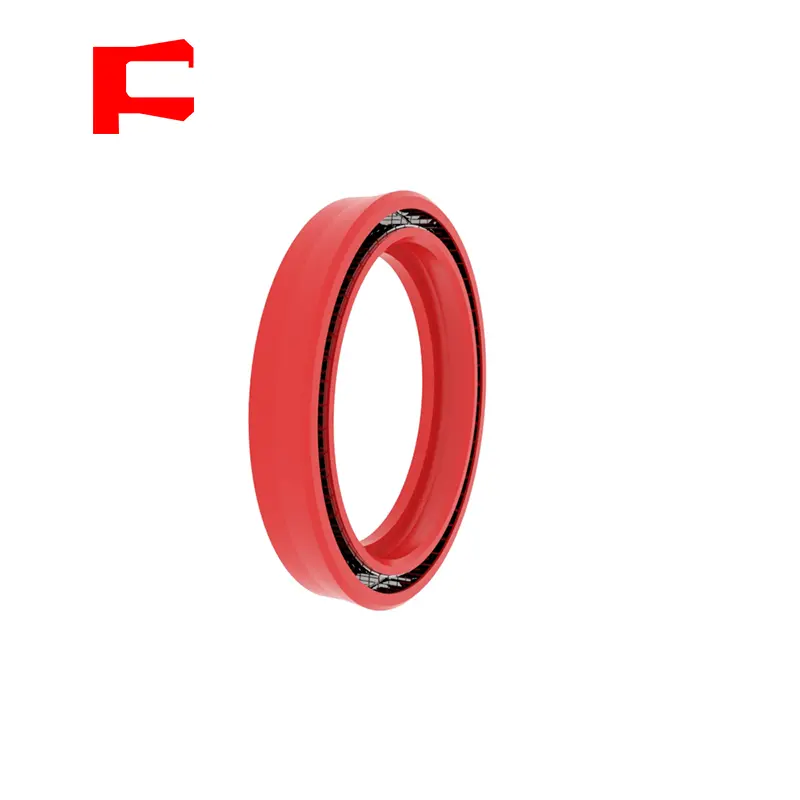

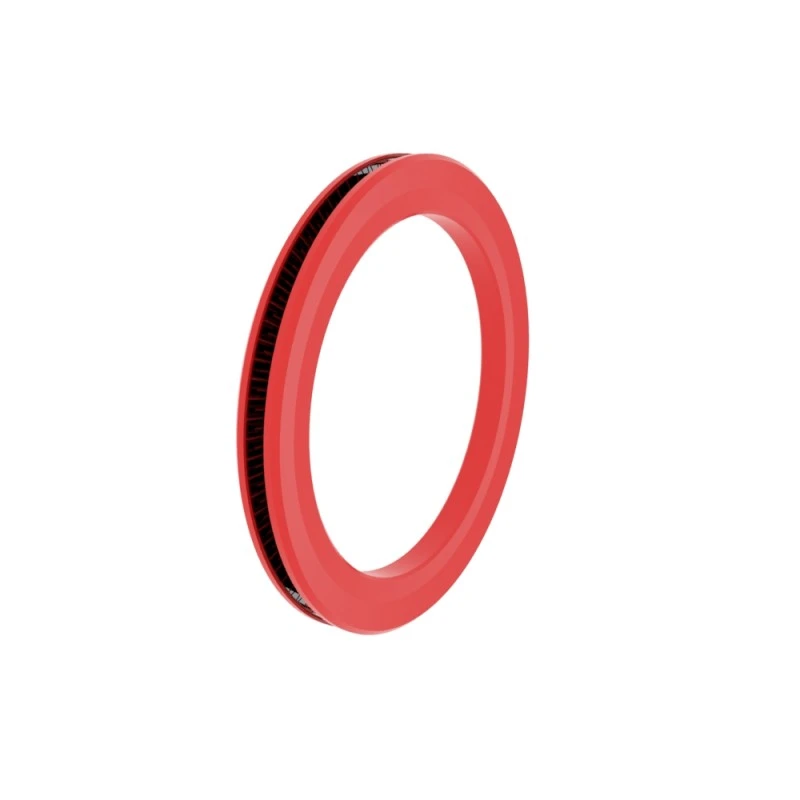

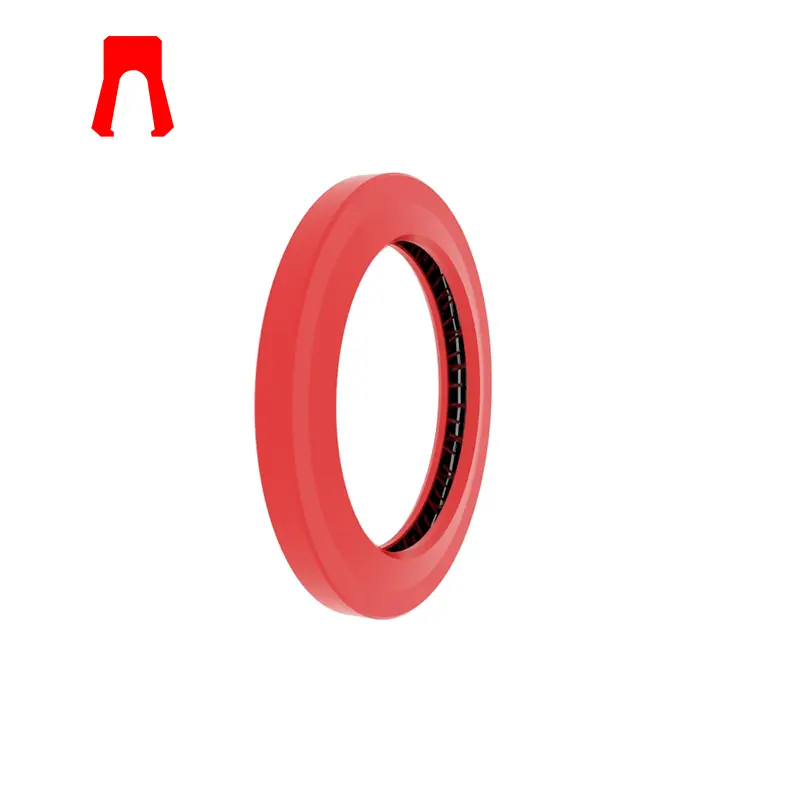

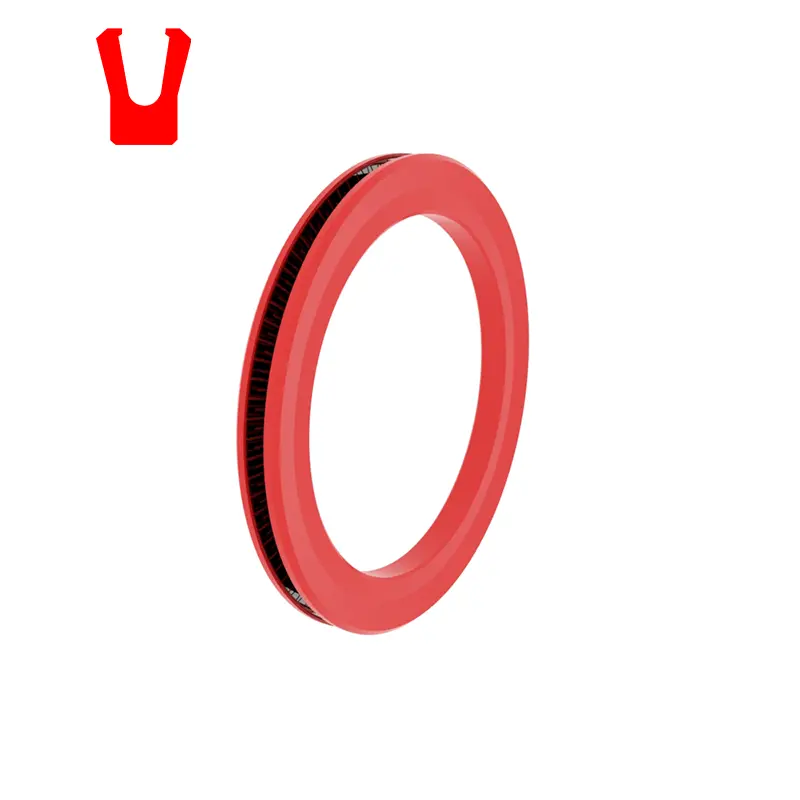

RCR117, RCR121 Rotary PTFE ущільнювача, з пружиною Мандера, одноразовою дією, високотемпературною корозійною стійкістю, придатною для відносно високої швидкості та високого тиску.
RCR118 Кінцева ротаційна ущільнення PTFE, з пружиною Мандера, одноразовою, високотемпературною корозійною стійкістю, в основному використовується в хімічній промисловості.
RCR119 Обертовий скелет по одному з ущільнювачів губ, одноразова, осьова установка відкритого канавки, широко використовується, в основному використовується як захисний елемент для підшипників.
RCR201, RCR202 Обертовий скелет подвійний ущільнювач для губ, одноразова діє, з пилозахисною допоміжною губою, осьовою установкою відкритого канавки, широко використовується, в основному використовується як захисний елемент для підшипників.

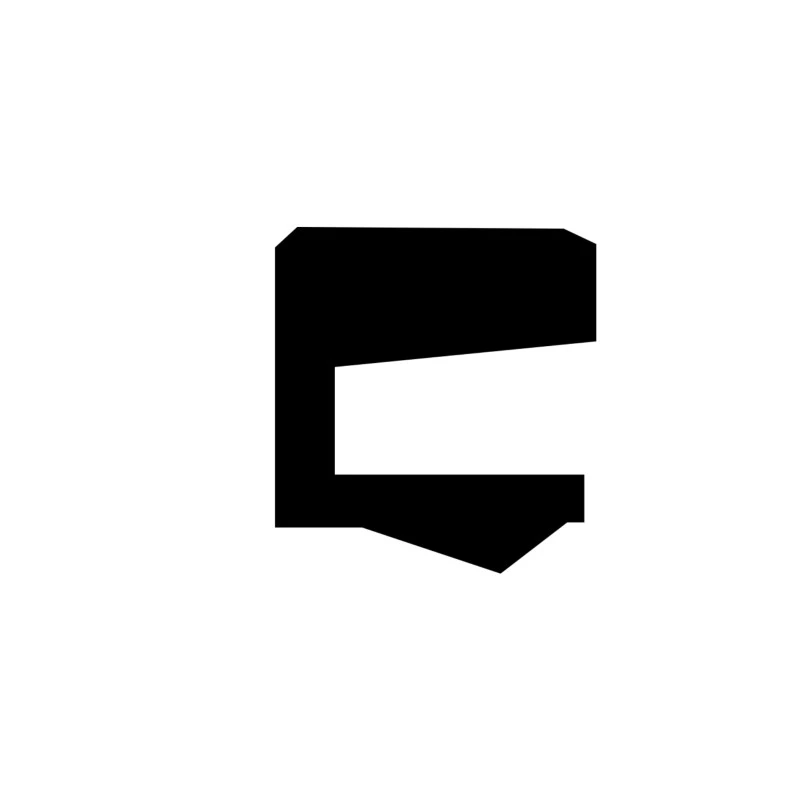

RCR203, RCR204 Одноразова ущільнювача для губ без скелета, одноразова, осьова кріплення відкритого канавки, фіксована установка, в основному використовується у важких галузях, таких як металургія та суднобудування.
RCR205 Відріжте поворотні скелета, що не містить скелета, одноразова ущільнення губ, одноразовий, осьовий кріплення відкритого канавки, фіксована установка, в основному використовується у важких галузях, таких як металургія та суднобудування.
RCR206, RCR207 Відріжте обертове безкаркне безглузде ущільнювач, одноосібний активний, осьовий кріплення відкритого канавки, фіксована установка, в основному використовується у важких галузях, таких як металургія та суднобудування. Підходить для герметизації з низькою швидкістю, ущільнювальним середовищем є жир на основі літію.
Особливості та додатки продукту:
Основні програми

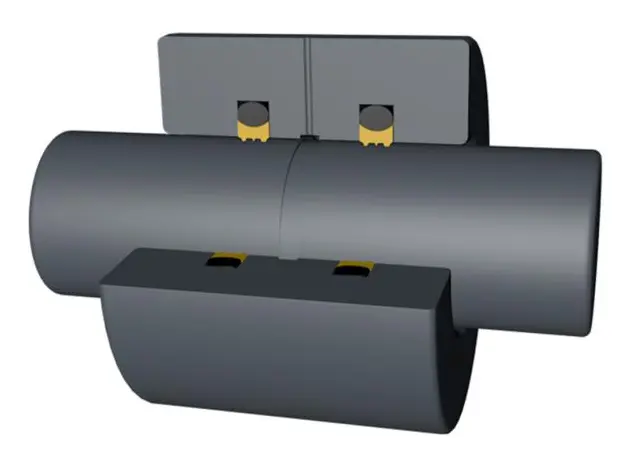

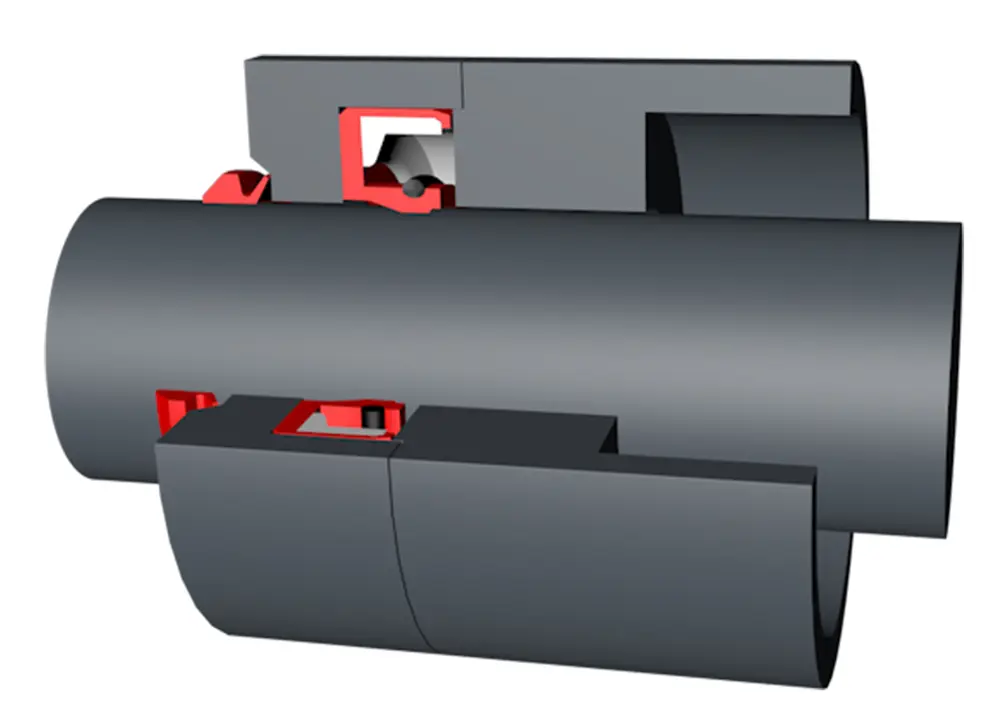

Поворотні обертові ущільнювачі підходять для обертового ущільнення кінця вала, герметизації валів, екскаваторів, захоплення, поворотних з'єднань, обертових дистриб'юторів, і цей тип ущільнювача часто використовується в нафтопромисловій та хімічній промисловості
Переваги
Повернення обертових ущільнювачів мають широкий спектр пристосованих середовищ та діапазону температури, хорошого герметичного ефекту, стійкості до високого тиску, невеликого розміру поперечного перерізу, гідравлічної стійкості до масла, низького тертя та явища ковзання на палиці.

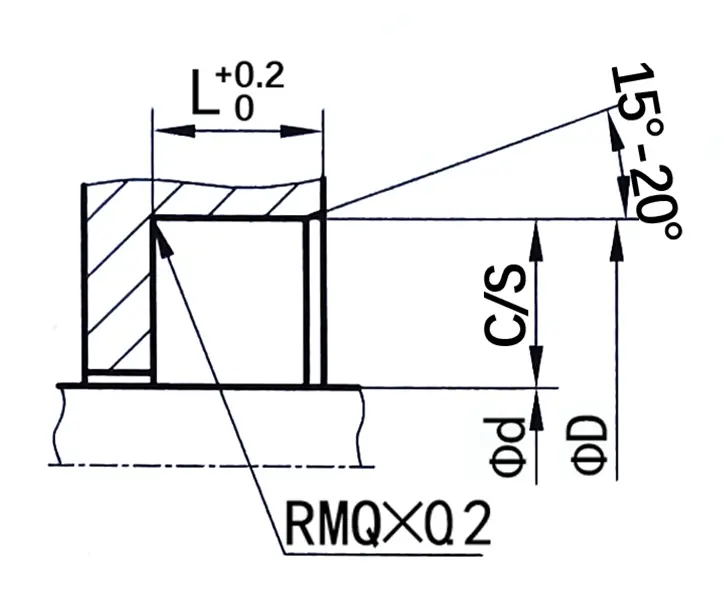

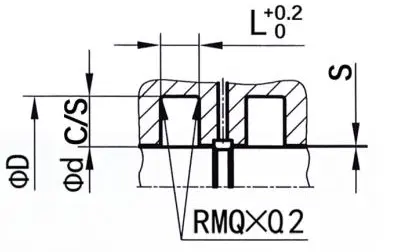

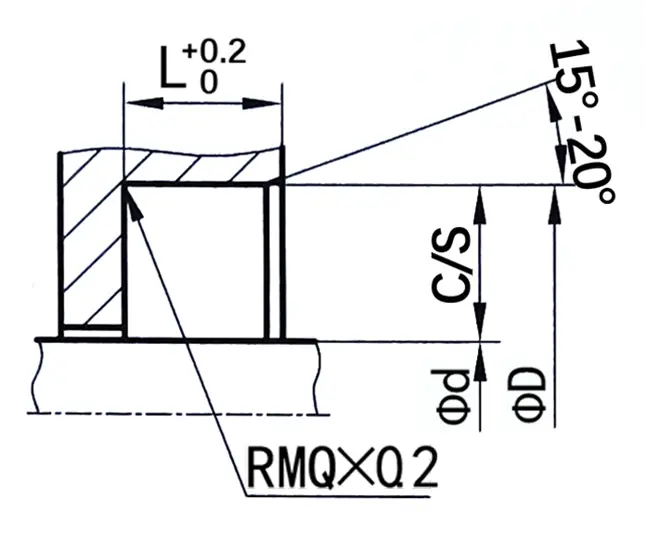

RCR101
Розмір замовлення
Φd ...... Зовнішній діаметр
Φd ...... Внутрішній діаметр
L ...... Ширина канавка
|
Поверхнева обробка |
R tmax (мкм) |
РА (мкм) |
|
Ковзаючі ущільнювачі гумові/поліуретанові ущільнювачі Ковзаюча поверхня, що відповідає ущільнювачам PTFE |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Дно канавки Бік |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Співвідношення довжини підтримки профілю ТП |
50%-95% |
|
|
Толерантність |
|
|
Φd |
F8 |
|
Φd |
H8 |
Приклад замовлення
Модель: RCR101
Розмір канавки: 100x115x8
Матеріал: NBR/POM
Тип ущільнення: RCR101, RCR102
Основне застосування: підходить для обертового ущільнення кінця вала
Переваги: підходить для широкого спектру середовища, широкого температурного діапазону та хорошого ущільнювального ефекту
Матеріал: поліуретан, гума/поліоксиметилен
|
Приклади ущільнення |

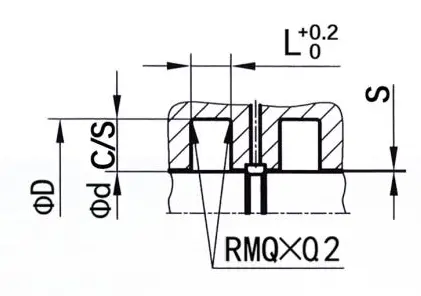

Нижче наведено стандартні розміри канавки (обертові ущільнювачі будь -якого розміру в межах розміру можуть вироблятися) |
|||||
|
|
|
Φd |
Φd |
L |
C/S |
|
|
6-59.9 |
Φd+12 |
7 |
6 |
|||
|
60-139,9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299.9 |
Φd+20 |
10 |
10 |
|||
|
300-499.9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
＞ 800 |
Φd+50 |
22 |
25 |
|||
RCR115
Розмір замовлення
Φd ...... Зовнішній діаметр
Φd ...... Внутрішній діаметр
L ...... Ширина канавка
|
Поверхнева обробка |
R tmax (мкм) |
РА (мкм) |
|
Ковзаючі ущільнювачі гумові/поліуретанові ущільнювачі Ковзаюча поверхня, що відповідає ущільнювачам PTFE |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Дно канавки Бік |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Співвідношення довжини підтримки профілю ТП |
50%-95% |
|
|
Толерантність |
|
|
Φd |
F8 |
|
Φd |
H8 |
Приклад замовлення
Модель: RCR115
Розмір канавки: 100x111x4.2
Матеріал: PTFE4+NBR
Тип ущільнення: RCR115
Основне застосування: підходить для обертових ущільнювачів, екскаваторів, захоплюючих, поворотних суглобів.
Переваги: Він може протистояти високому тиску, має невеликий розмір поперечного перерізу, стійкий до гідравлічної олії, має низьке тертя і немає явища ковзання.
Матеріал: тетрафторетилен + нітрилова гума або фторуб
|
Приклади ущільнення |

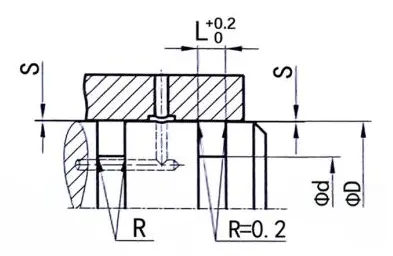

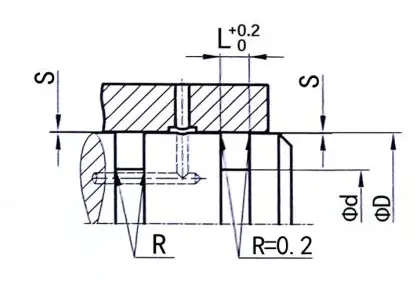

Нижче наведено стандартні розміри канавки (обертові ущільнювачі будь -якого розміру в межах розміру можуть вироблятися) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Максимальний розрив екструзії s |
||
|
100BAR |
200BAR |
||||||||
|
6-18.9 |
Φd+4,9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd+7,5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199,9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φd+15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
Rcr116
Розмір замовлення
Φd ...... Зовнішній діаметр
Φd ...... Внутрішній діаметр
L ...... Ширина канавка
|
Поверхнева обробка |
R tmax (мкм) |
РА (мкм) |
|
Ковзаючі ущільнювачі гумові/поліуретанові ущільнювачі Ковзаюча поверхня, що відповідає ущільнювачам PTFE |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Дно канавки Бік |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Співвідношення довжини підтримки профілю ТП |
50%-95% |
|
|
Толерантність |
|
|
Φd |
F8 |
|
Φd |
H8 |
Приклад замовлення
Модель: RCR116
Розмір канавки: 100x89x4.2
Матеріал: PTFE4+NBR
Тип ущільнення: RCR116
Основне застосування: підходить для кінцевих ущільнювачів поворотного валу, екскаваторів, захоплення, поворотних стиків, поворотних розповсюджувачів.
Переваги: Він підходить для широкого спектру середовища та температури, має хороший ефект герметизації, невеликий розмір поперечного перерізу, сильну стійкість до гідравлічної олії, низьке тертя та феномен-ковзання.
Матеріал: тетрафторетилен + нітрилова гума або фторуб
|
Приклади ущільнення |
Нижче наведено стандартні розміри канавки (обертові ущільнювачі будь -якого розміру в межах розміру можуть вироблятися) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
О-кільця |
Максимальний розрив екструзії s |
||
|
100BAR |
200BAR |
||||||||
|
8-39.9 |
ΦD-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
ΦD-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
Φd-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
Φd-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
ΦD-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
ΦD-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

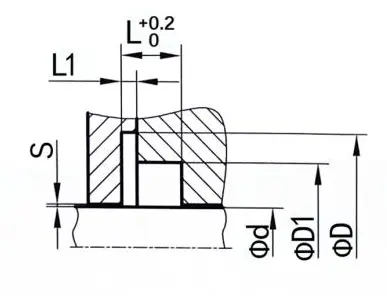

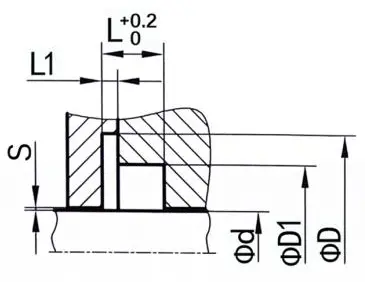

RCR117
Розмір замовлення
Φd ...... Зовнішній діаметр
Φd1 ...... Зовнішній діаметр
Φd ...... Внутрішній діаметр
L ...... Ширина канавка
L1 ...... Ширина канавка
|
Поверхнева обробка |
R tmax (мкм) |
РА (мкм) |
|
Ковзаючі ущільнювачі гумові/поліуретанові ущільнювачі Ковзаюча поверхня, що відповідає ущільнювачам PTFE |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Дно канавки Бік |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Співвідношення довжини підтримки профілю ТП |
50%-95% |
|
|
Толерантність |
|
|
Φd |
F8 |
|
Φd |
H8 |
Приклад замовлення
Модель: RCR117
Розмір канавки: 100x117.5x110.5x7.1x1.8
Матеріал: PTFE4+V
Тип ущільнення: RCR117
Основне застосування: Підходить для обертового ущільнення кінця вала, цей тип ущільнювача часто використовується в нафтовій та хімічній промисловості
Переваги: низька тертя, корозійна стійкість, висока температура, придатна для високої швидкості
Матеріал: PTFE, пружина з нержавіючої сталі
|
Приклади ущільнення |
Нижче наведено стандартні розміри канавки (обертові ущільнювачі будь -якого розміру в межах розміру можуть вироблятися) |
|||||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
Максимальний розрив екструзії s |
|||
|
20BAR |
100BAR |
200BAR |
||||||||
|
5-19.9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φd+12.5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399,9 |
Φd+17.5 |
Φd+10,5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
