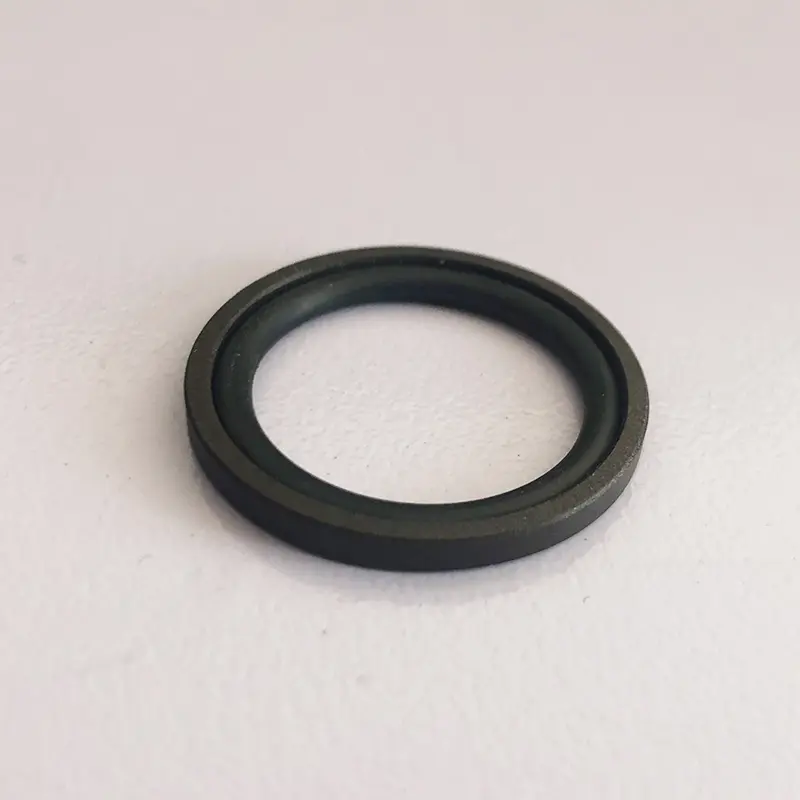

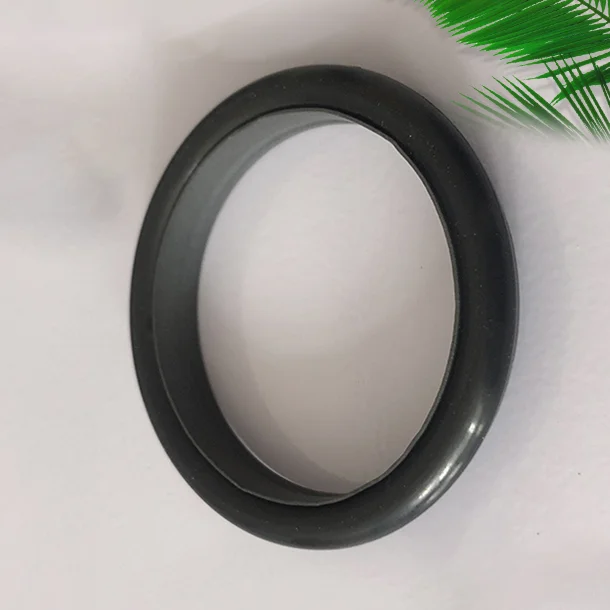

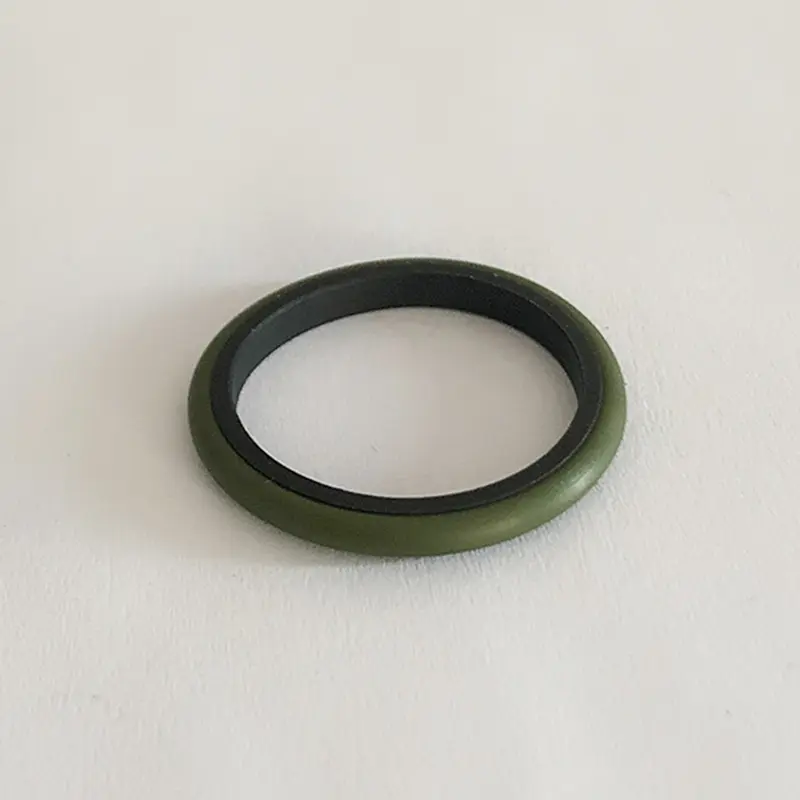

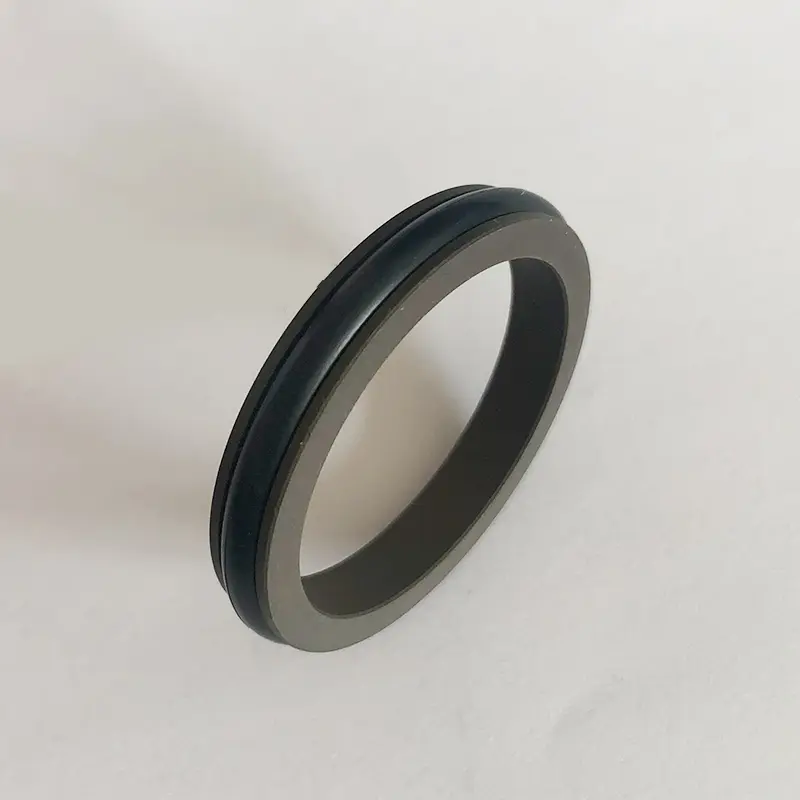

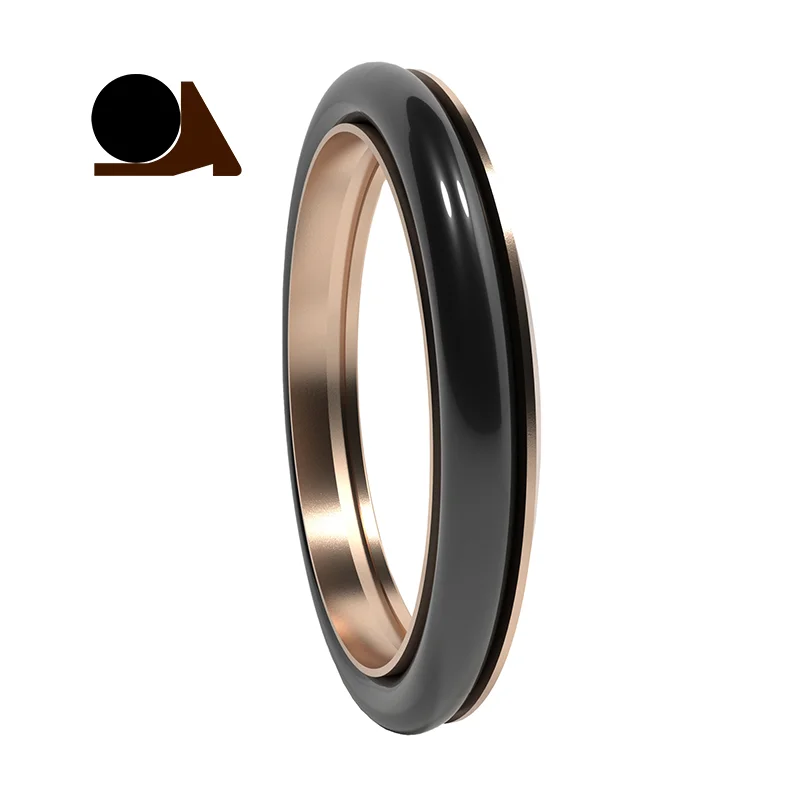

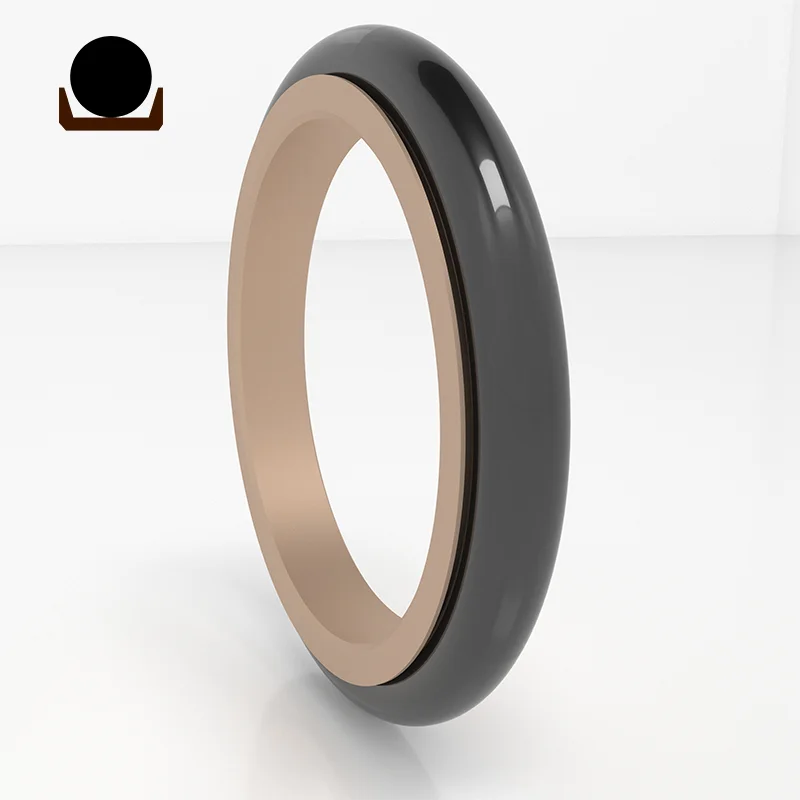

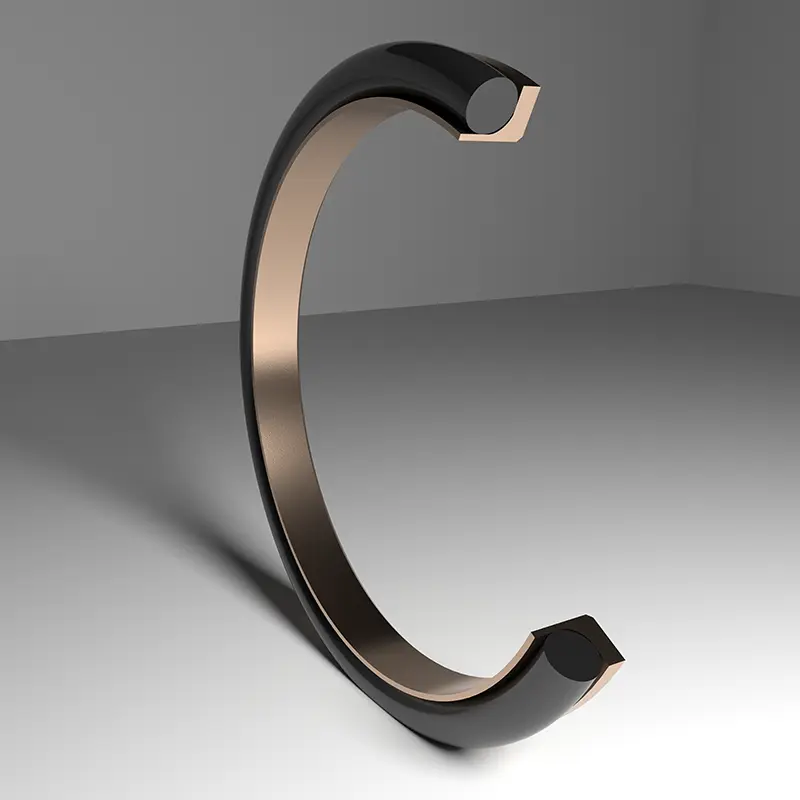

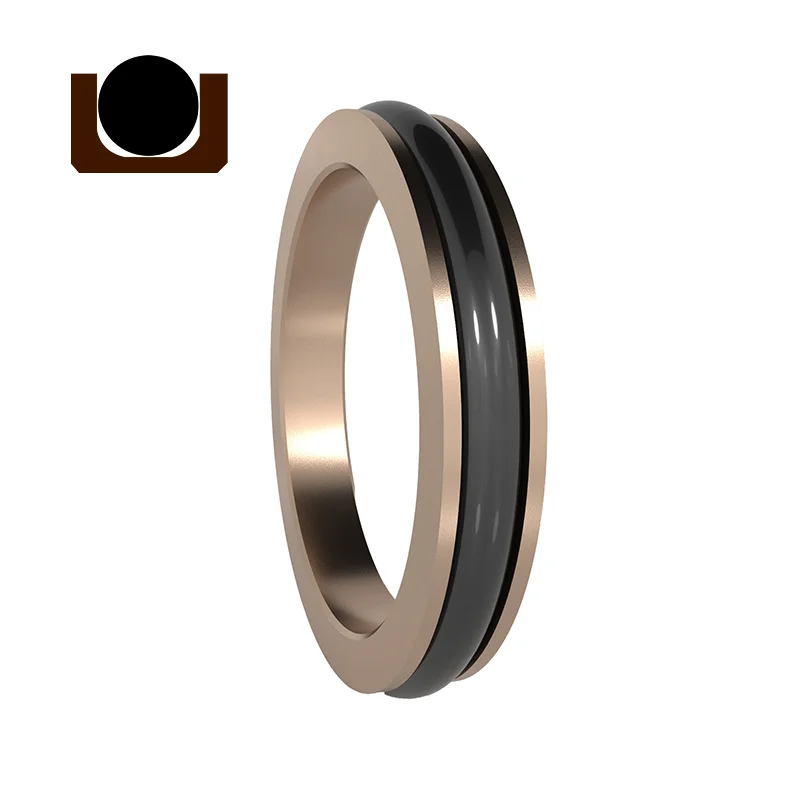

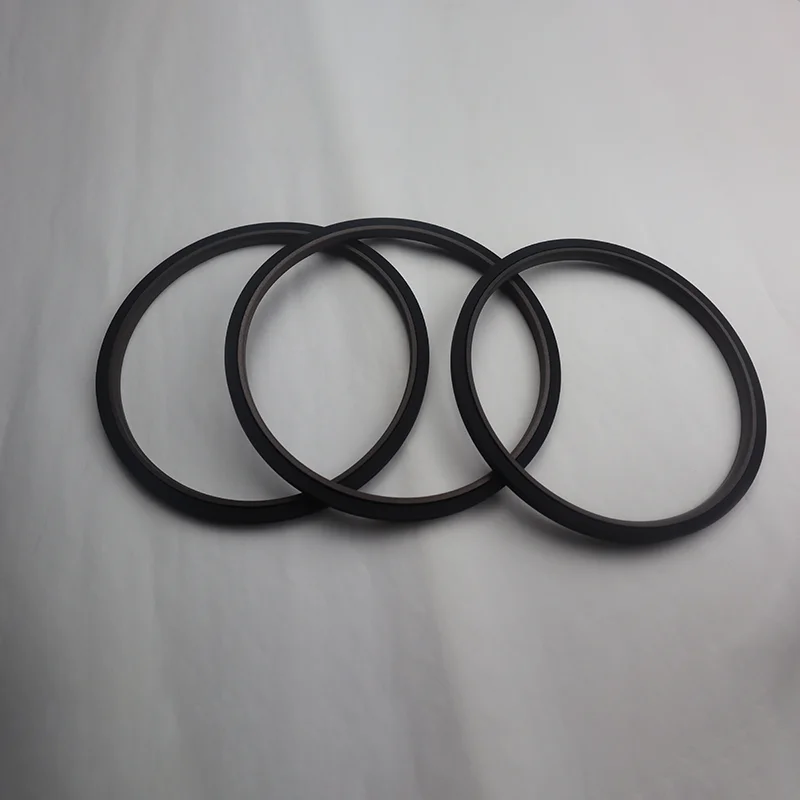

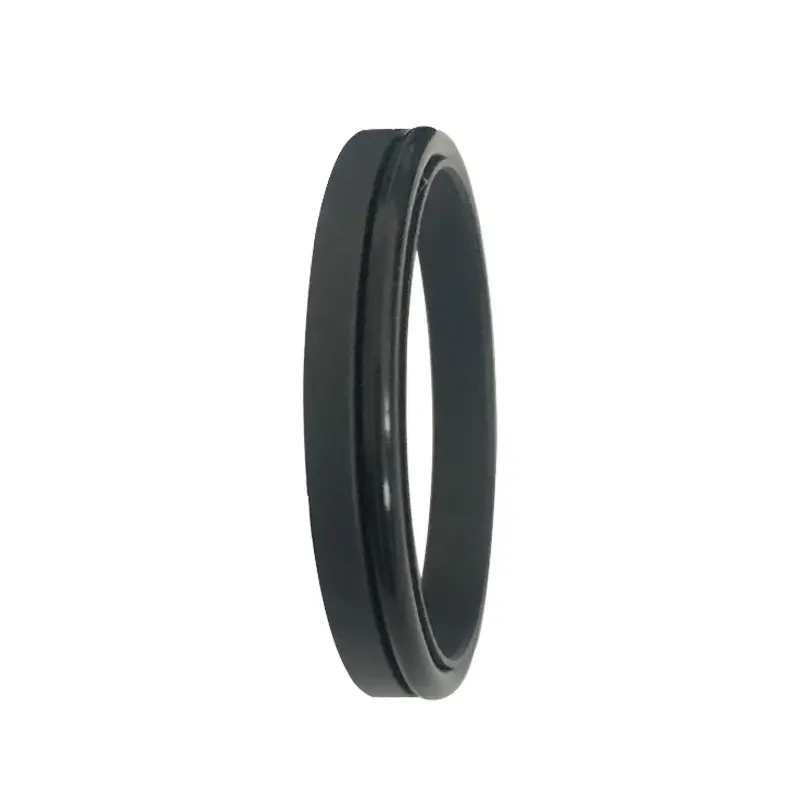

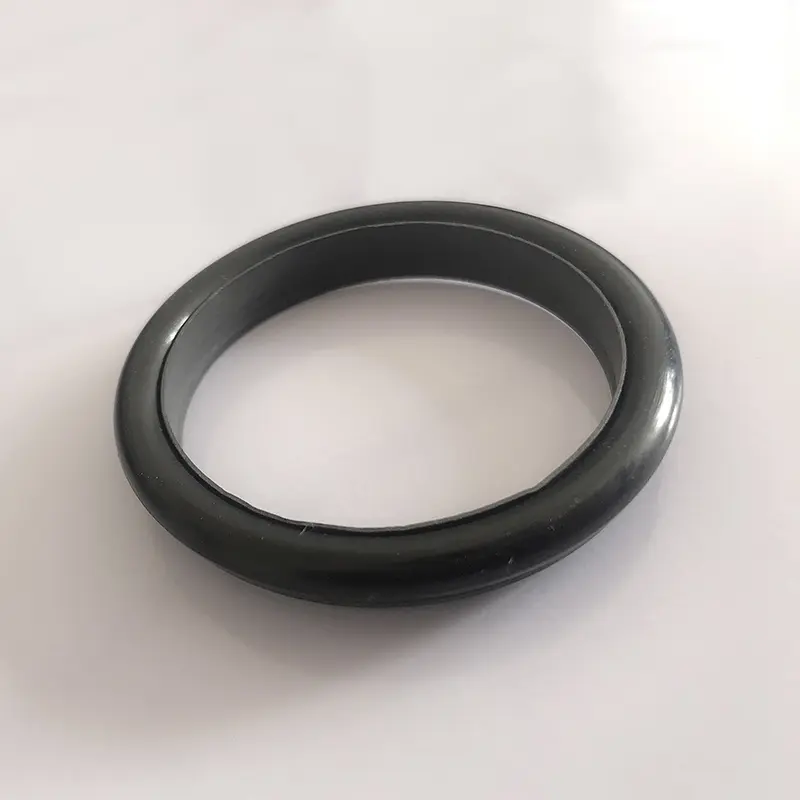

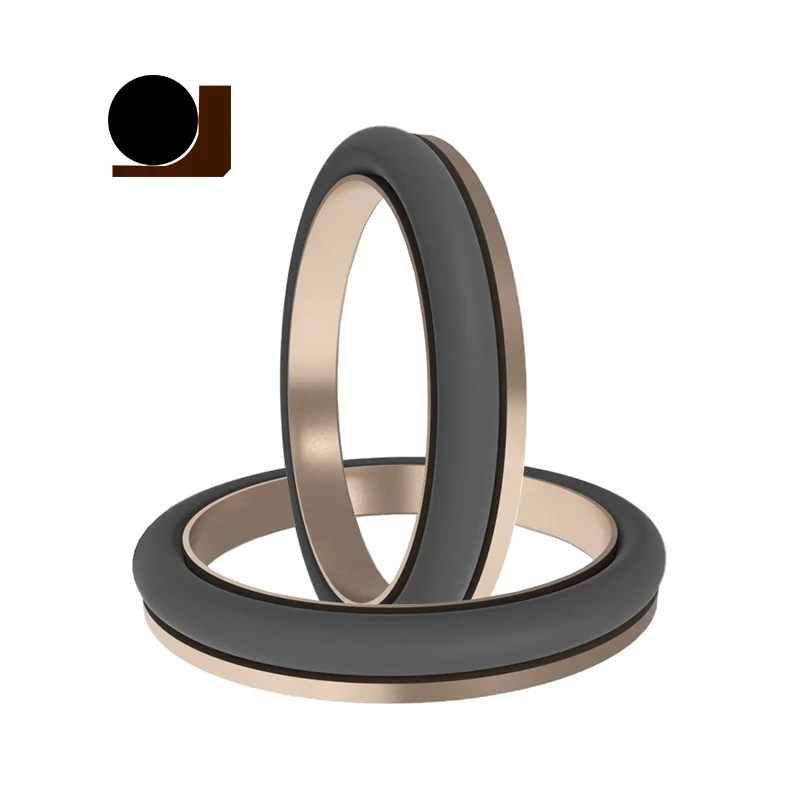

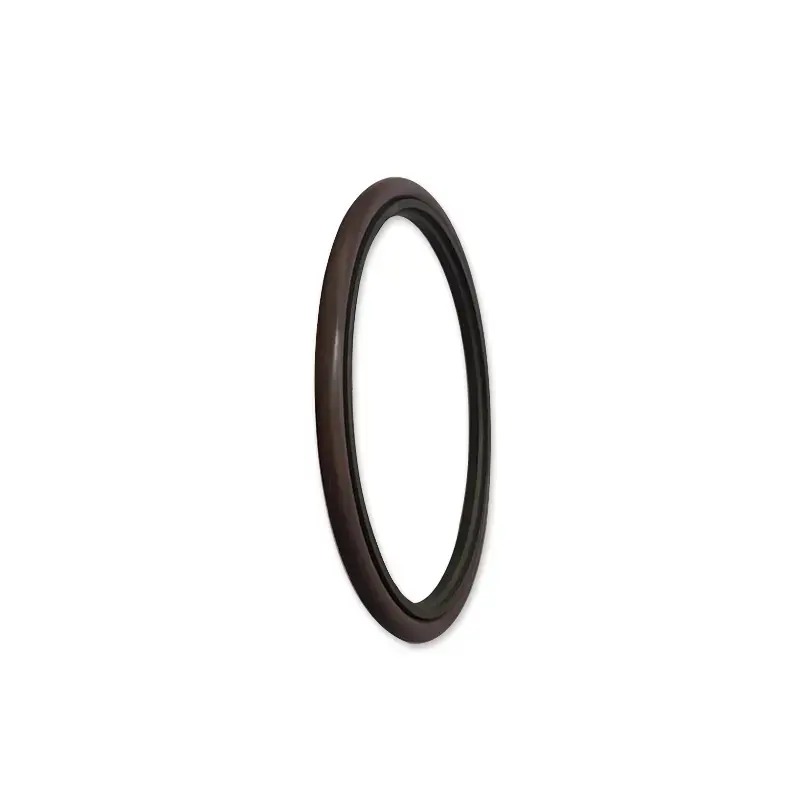

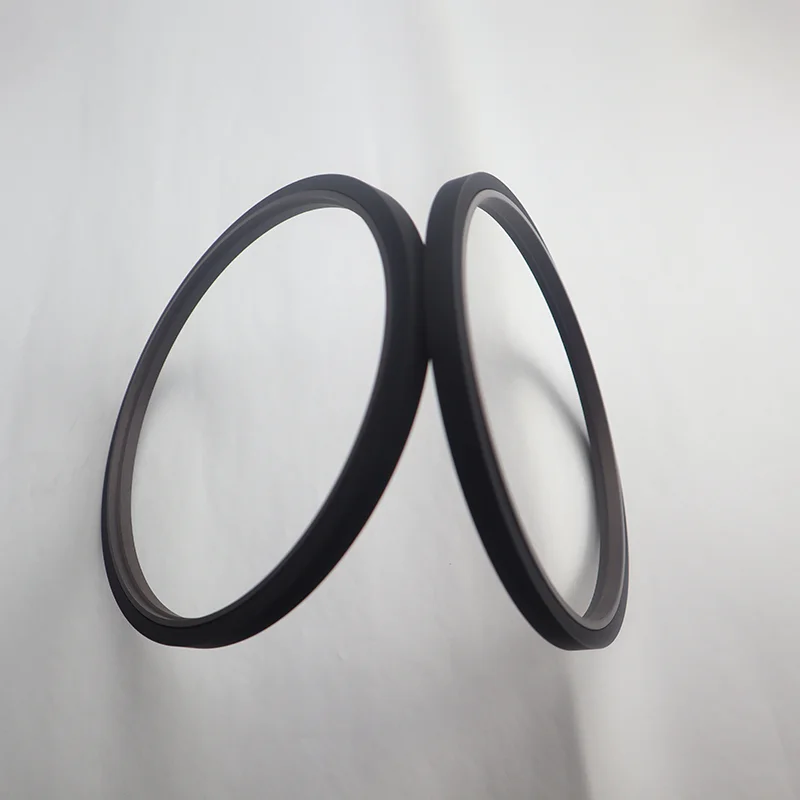

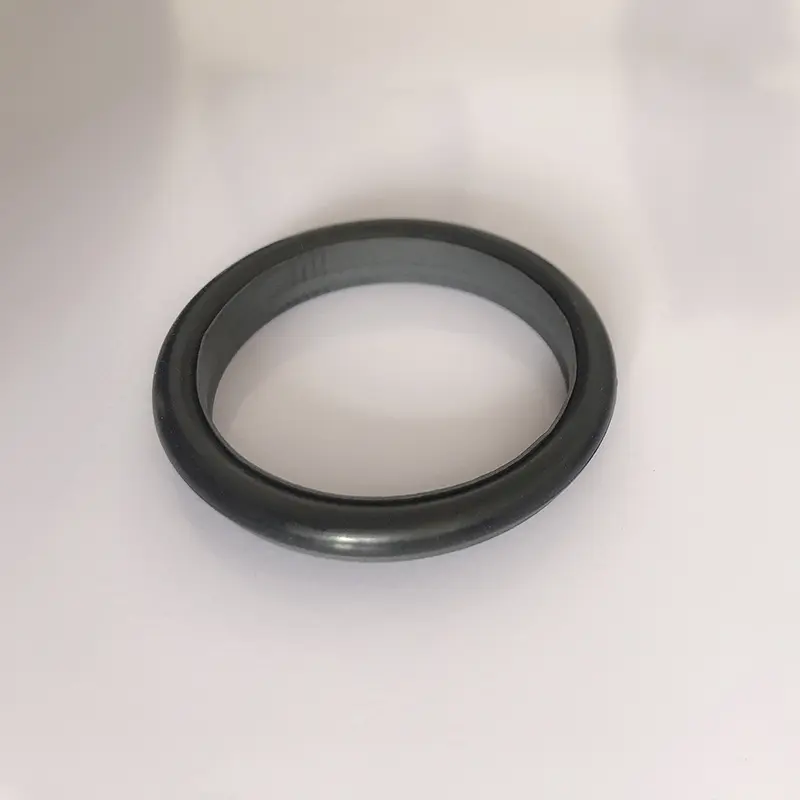

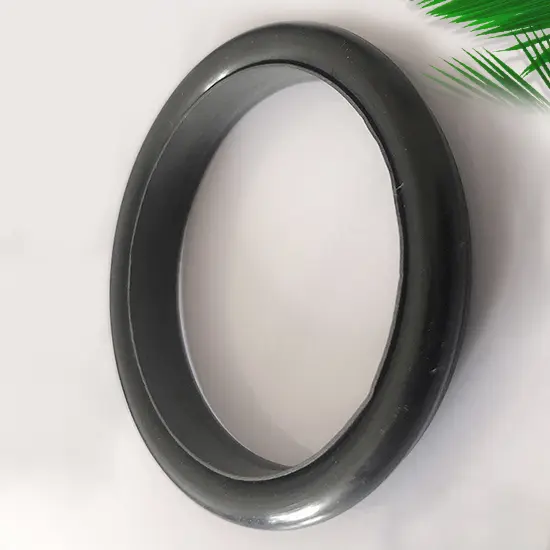

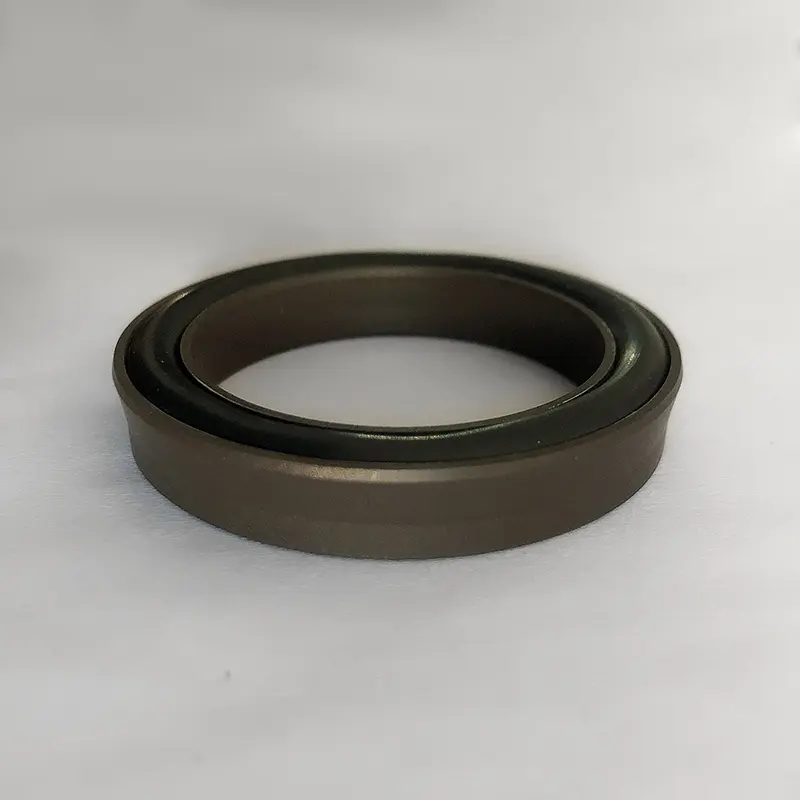

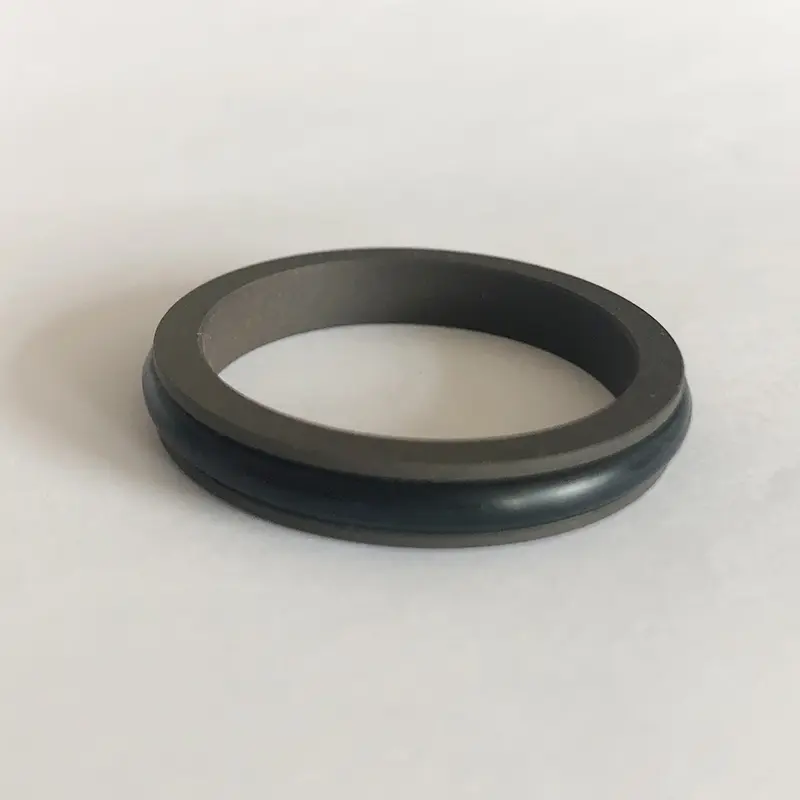

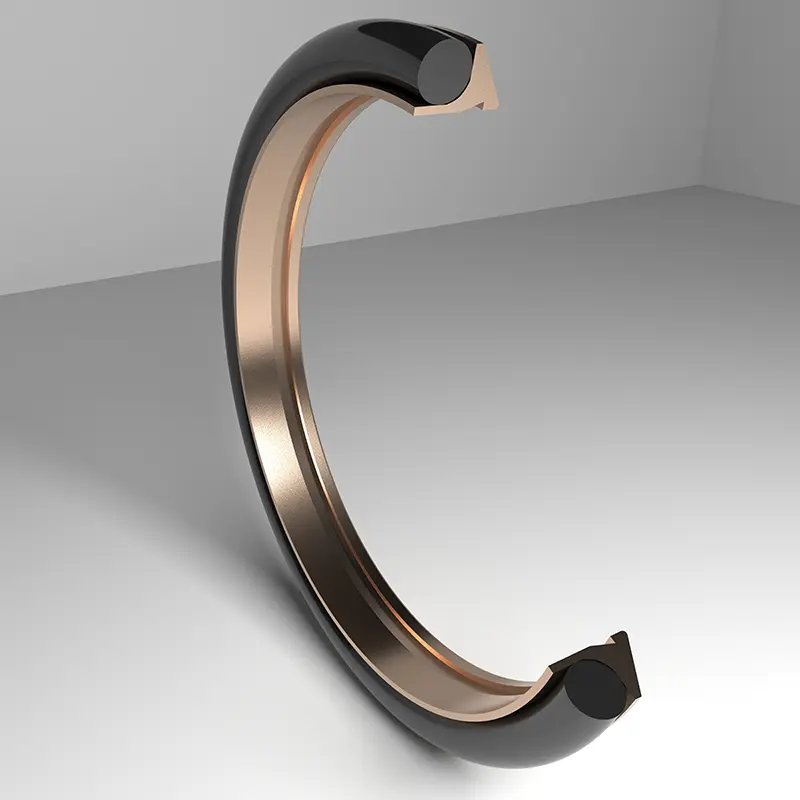

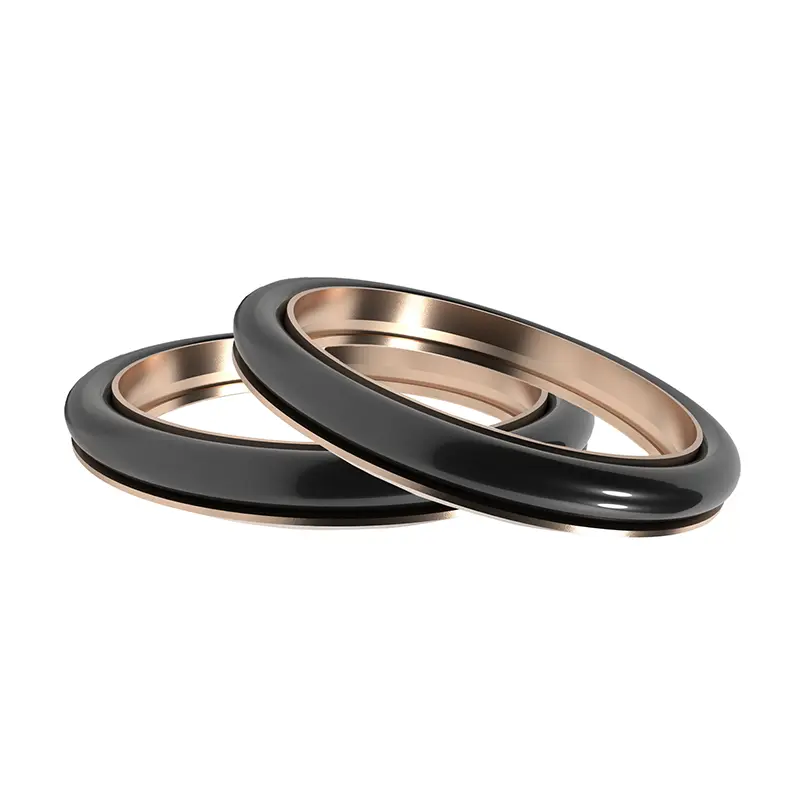

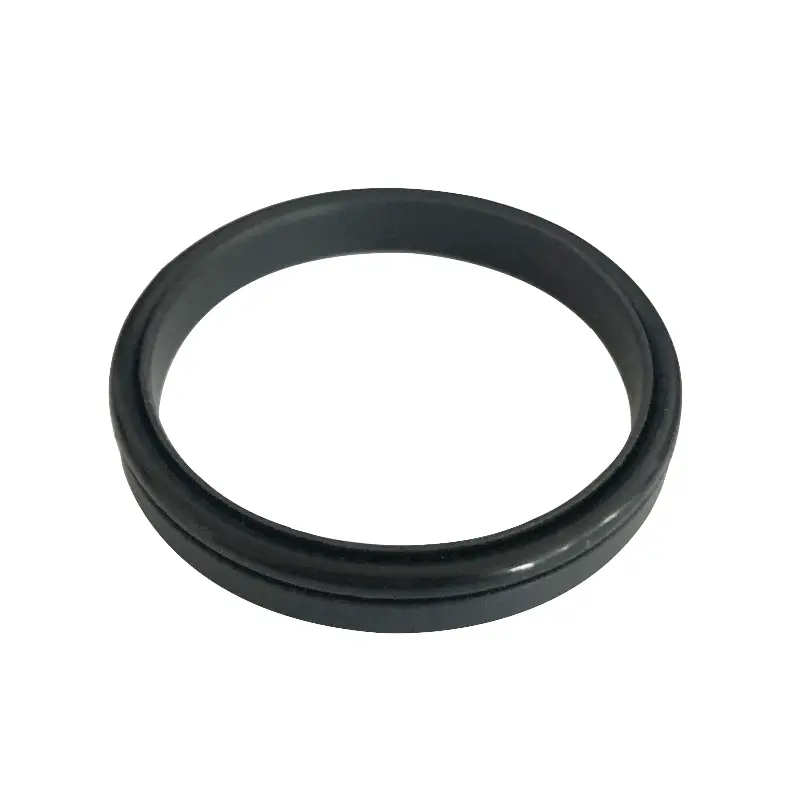

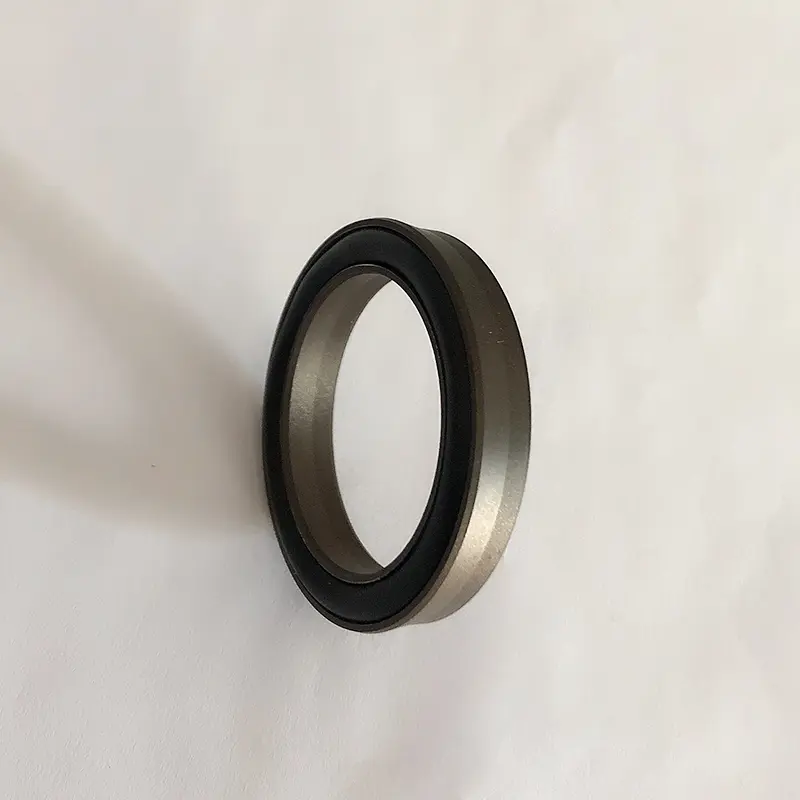

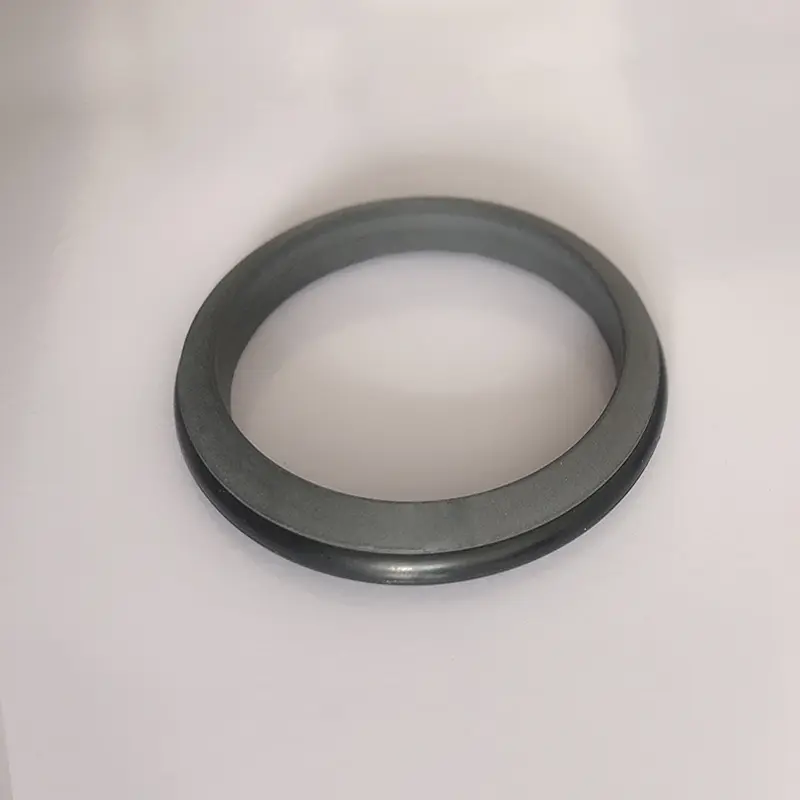

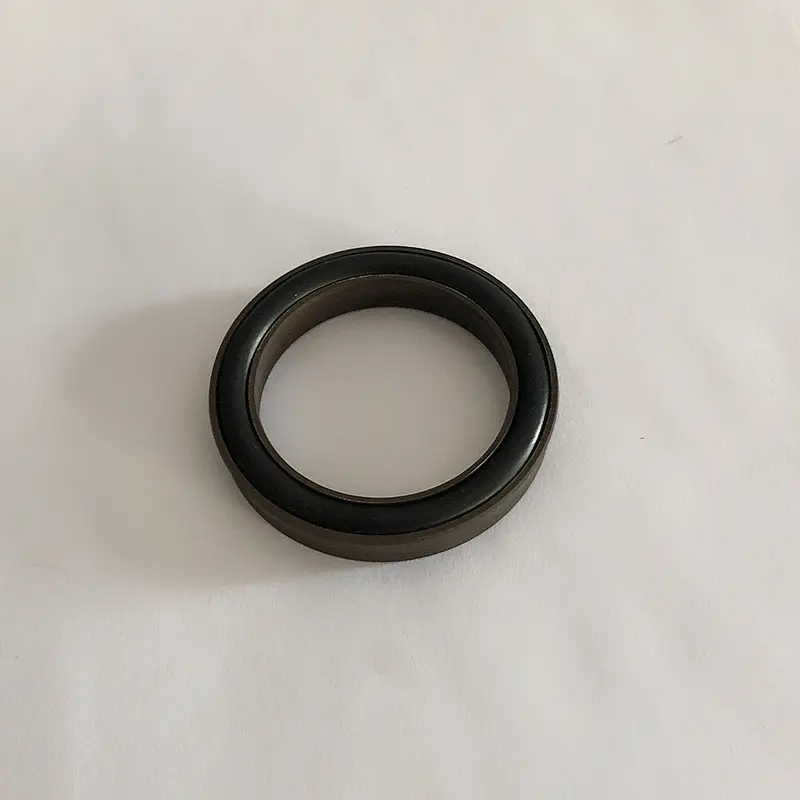

Ущільнювачі поршня з високим тиском, що надаються Ruichen, складаються з герметичних кільця PTFE та о-подібних гумових кілець, які спеціально використовуються для односторонньої герметизації гідравлічного зворотно-поступального руху. Вони поділяються на серію RC01-RC14 відповідно до відповідних ущільнень. Працюючи, ущільнювальне кільце забезпечує радіальну силу для компенсації зносу герметичного кільця, а тонка конструкція губ герметичного кільця має гарну придатність. Двоє працюють разом, щоб створити хороший герметичний ефект.
Наші ущільнювачі поршня з високим тиском широко використовуються в машинах для лиття під тиском та машинах з штампами в промислових гідравлічних системах, екскаваторах та навантажувачах в інженерних машинах, гідравлічних деталях у виробництві автомобілів та технічному обслуговуванні, посадкових передачах та приводах в аерокосмічному та гідравлічному рукотажному режимі та вітряках у суднобудуваннях. Вони можуть ефективно забезпечити стабільну роботу гідравлічних систем та уникати витоку.
Особливості та додатки продукту:
Особливості:
1. Ущільнювачі поршня з високим тиском можуть використовуватися як для гідравлічних, так і для пневматичних застосувань.
2. Герметичні показники завжди хороші, чи це умови ущільнення високого чи низького тиску.
3. Низьке тертя, невеликий стартовий опір, гладкий рух, рівне динамічне та статичне тертя, без повзучості.
4. Печатка має довге життя, придатне для ущільнення без нафти.
5. Невеликий конструкційний простір та просте встановлення та обслуговування.
Застосовувані умови праці:
Застосовувані умови праці з ущільнювачами поршня високого тиску (обмежені значення не повинні з’являтися одночасно)

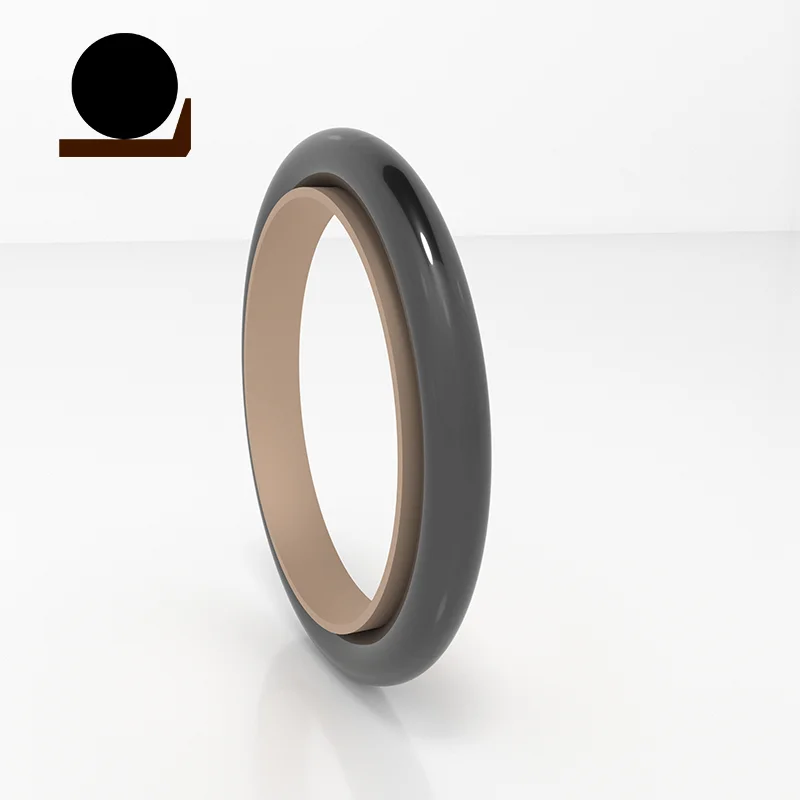

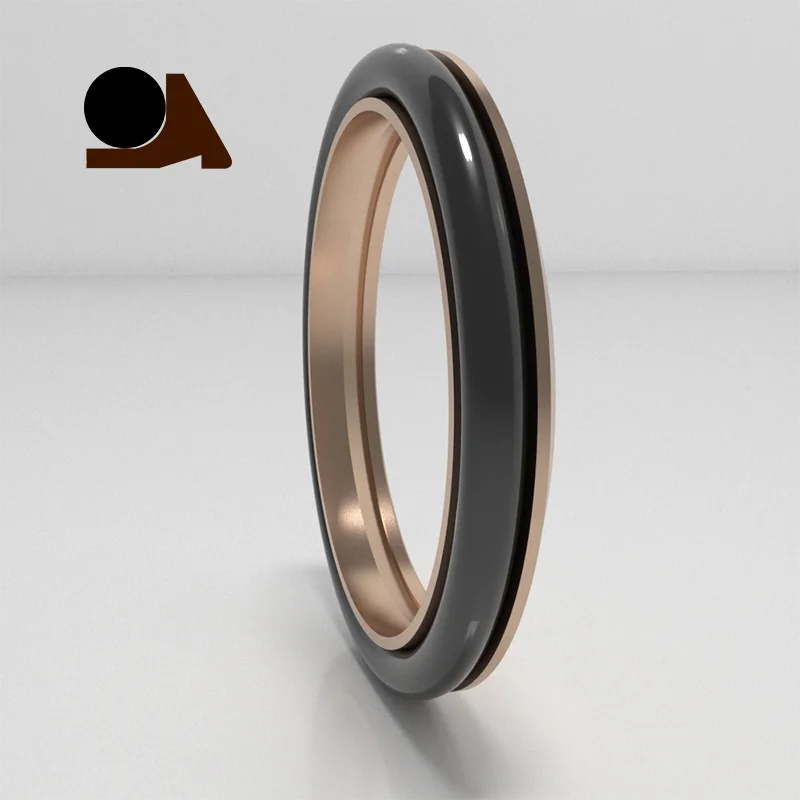

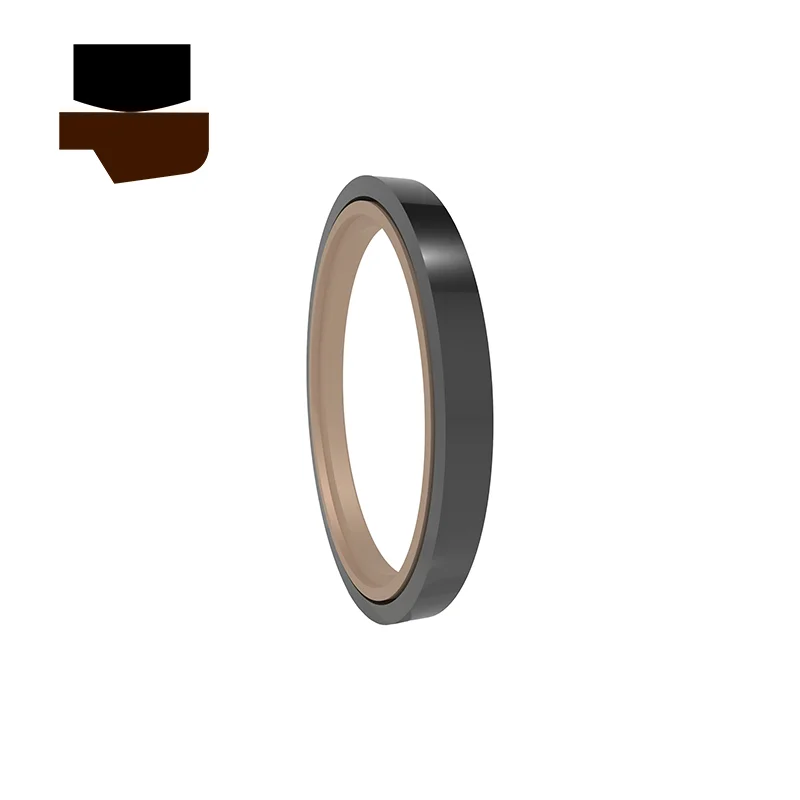

| Профіл | Модель | Тиск (MPA) | Температура (℃) | Швидкість (м/с) | ЗМІ |
 |
RC01/RC02 | ≤70 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія, вогнища рідина (HFA/HFB), газ тощо. |
| -20 ~+180 (відповідність ущільнювача FKM) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія, вогнища рідина (HFA/HFB), газ тощо. |
| -20 ~+180 (відповідність ущільнювача FKM) | |||||
 |
RC05 | ≤200 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), вода тощо. |
| -20 ~+180 (відповідність ущільнювача FKM) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), газ тощо. |
| -20 ~+180 (відповідність ущільнювача FKM) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), вода тощо. |
| -20 ~+180 (відповідність ущільнювача FKM) | |||||
 |
RC10 | ≤260 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), вода тощо. |
| -20 ~+180 (відповідність ущільнювача FKM) | |||||
 |
RC11 | ≤60 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), вода тощо. |
| -20 ~+180 (відповідність ущільнювача FKM) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), вода тощо. |
| -20 ~+180 (відповідність ущільнювача FKM) | |||||
 |
RC12 | ≤60 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), вода тощо. |
| -20 ~+180 (відповідність ущільнювача FKM) | |||||
 |
RC13 | ≤20 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), газ тощо. |
| -20 ~+180 (відповідність ущільнювача FKM) | |||||
 |
RC14 | ≤20 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), газ тощо. |
| -20 ~+180 (відповідність ущільнювача FKM) |
Вибір матеріалу:

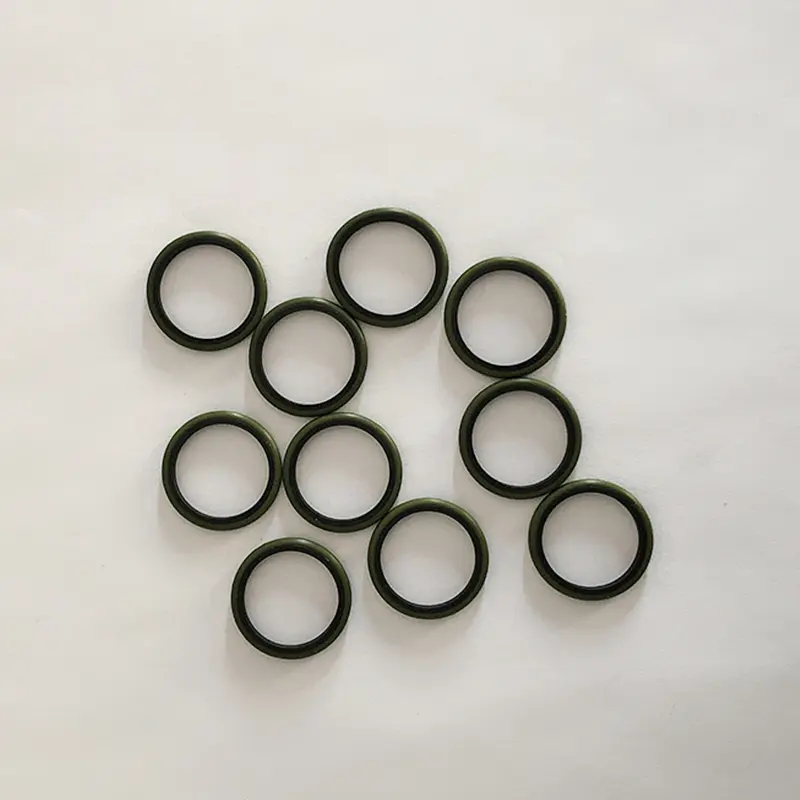

1. Можна вибрати відповідні ущільнювальні матеріали: r01 нітрилова гума (NBR), Fluororubber RO2 (FKM) тощо.
2. Матеріали для герметизації кільця: PTFE1, PTFE2, PTFE3, PTFE4, PU тощо.
Приклад замовлення: (показані лише деякі моделі, будь ласка, зв'яжіться з нами для конкретних моделей замовлення)
Модель замовлення RC01-80x89.6x7.8-PTFE3-R01
Діаметр моделі-рода X канавка Діаметр X Газира ширина PTFE3-модифікований код матеріалу PTFE R01 код матеріалу для кільця
Модель замовлення RC03—80x89x10-PTFE3-R01
Діаметр моделі-рода X канавка Діаметр X Газира Ширина PTFE3-модифікований код матеріалу PTFE R01-O
Модель замовлення RC06—80x89.9x9.2-PTFE3-R01
Діаметр моделі-рода X канавка Діаметр X Газира ширина PTFE3-модифікований код матеріалу PTFE R01 код матеріалу для кільця
Модель замовлення RC08-80x90.2x11.2-PTFE3-R01 Діаметр моделі-рода X Діаметр канавки X Гази ширина Матеріальний код
Технічні умови:
(Показані лише деякі моделі, будь ласка, зв'яжіться з нами для конкретних моделей замовлення)

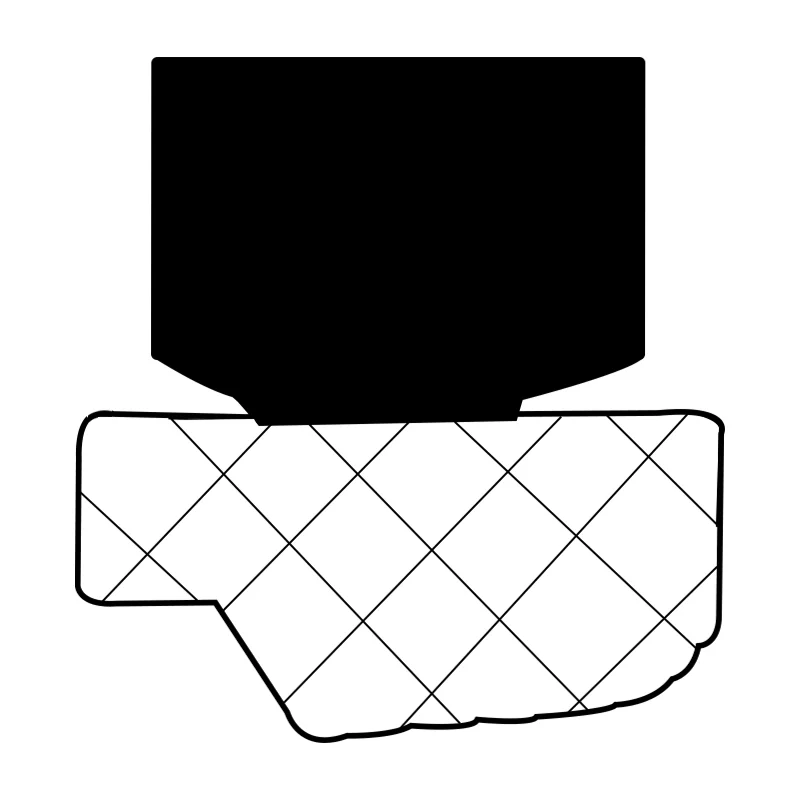

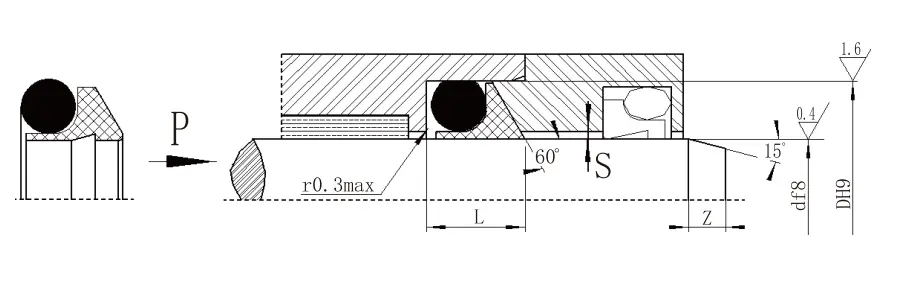

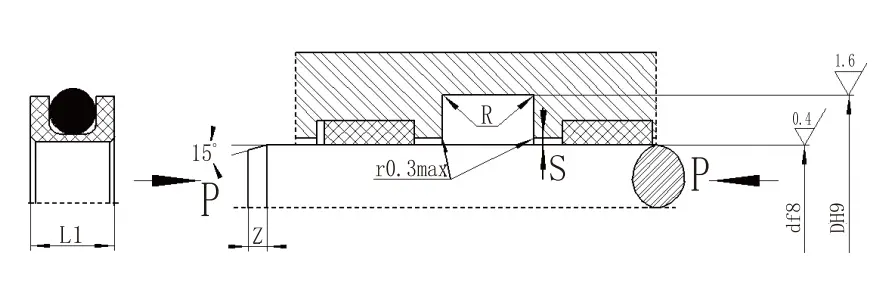

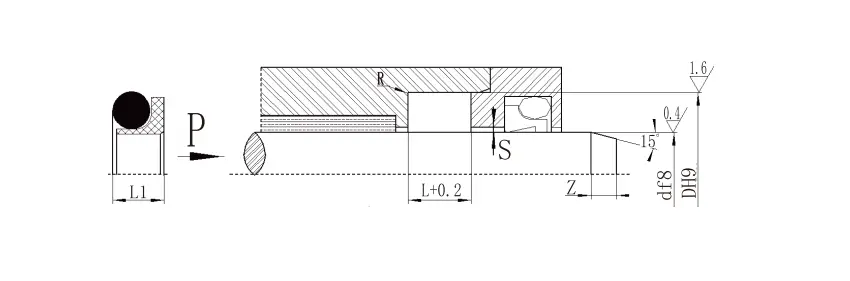

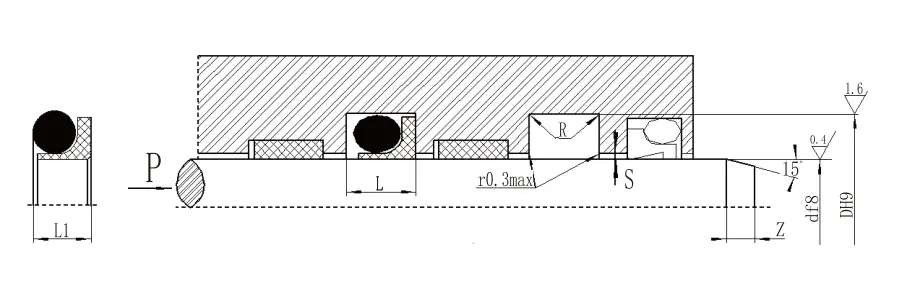

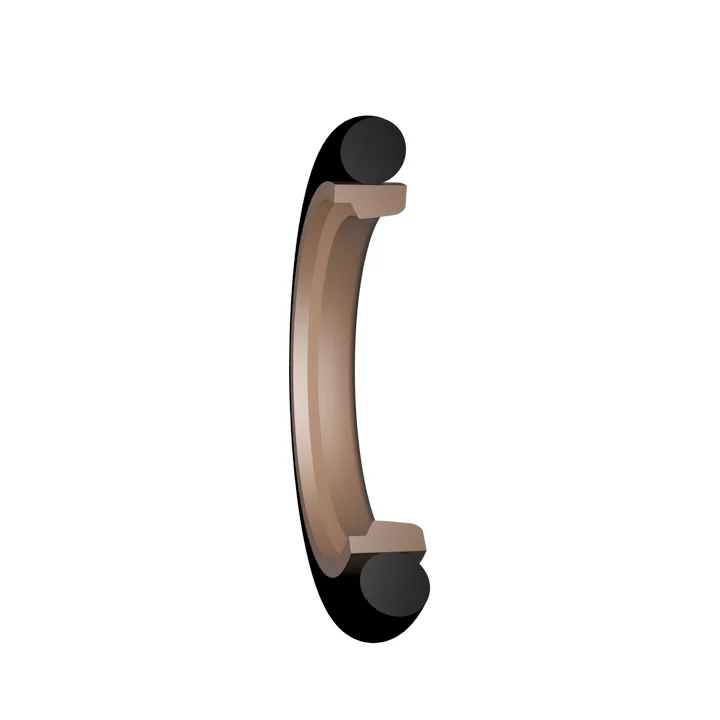

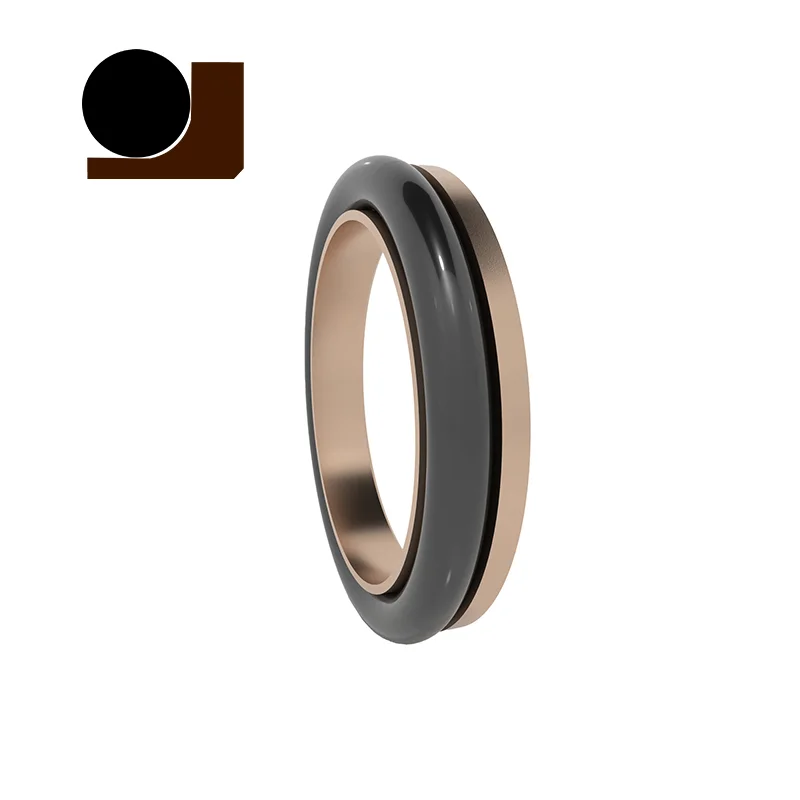

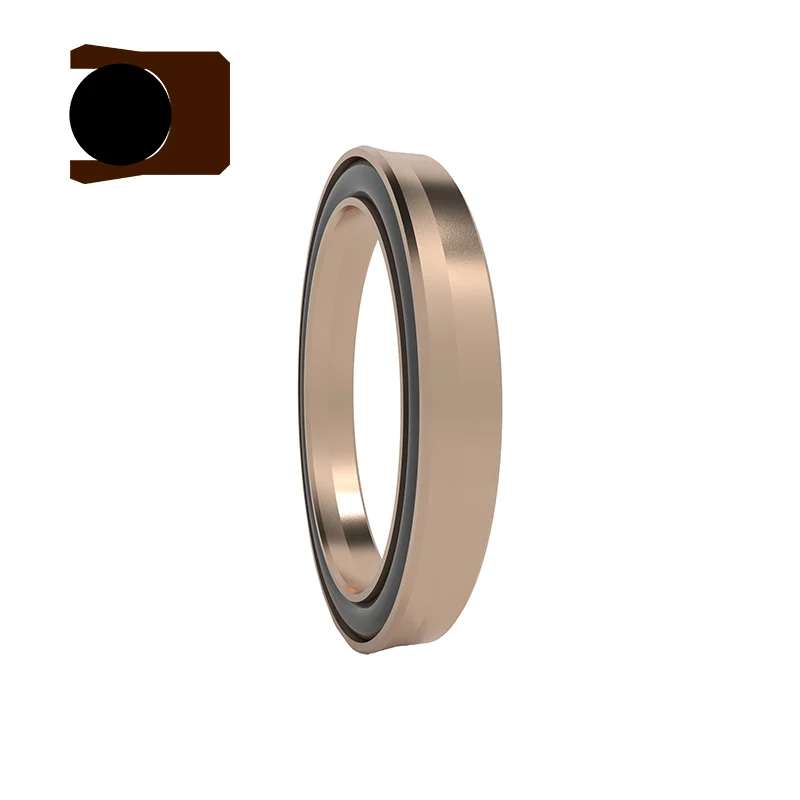

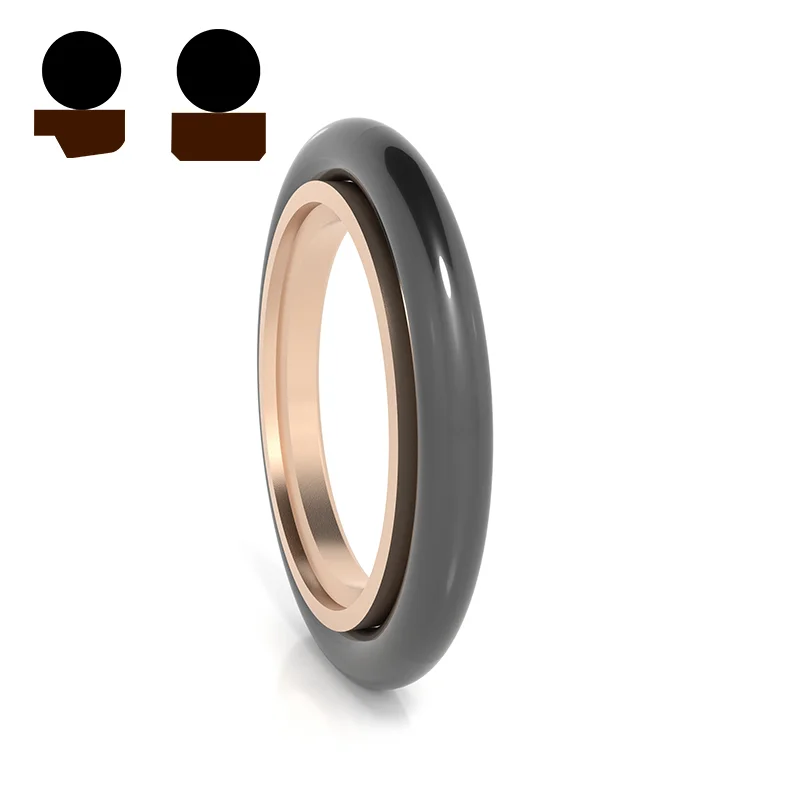

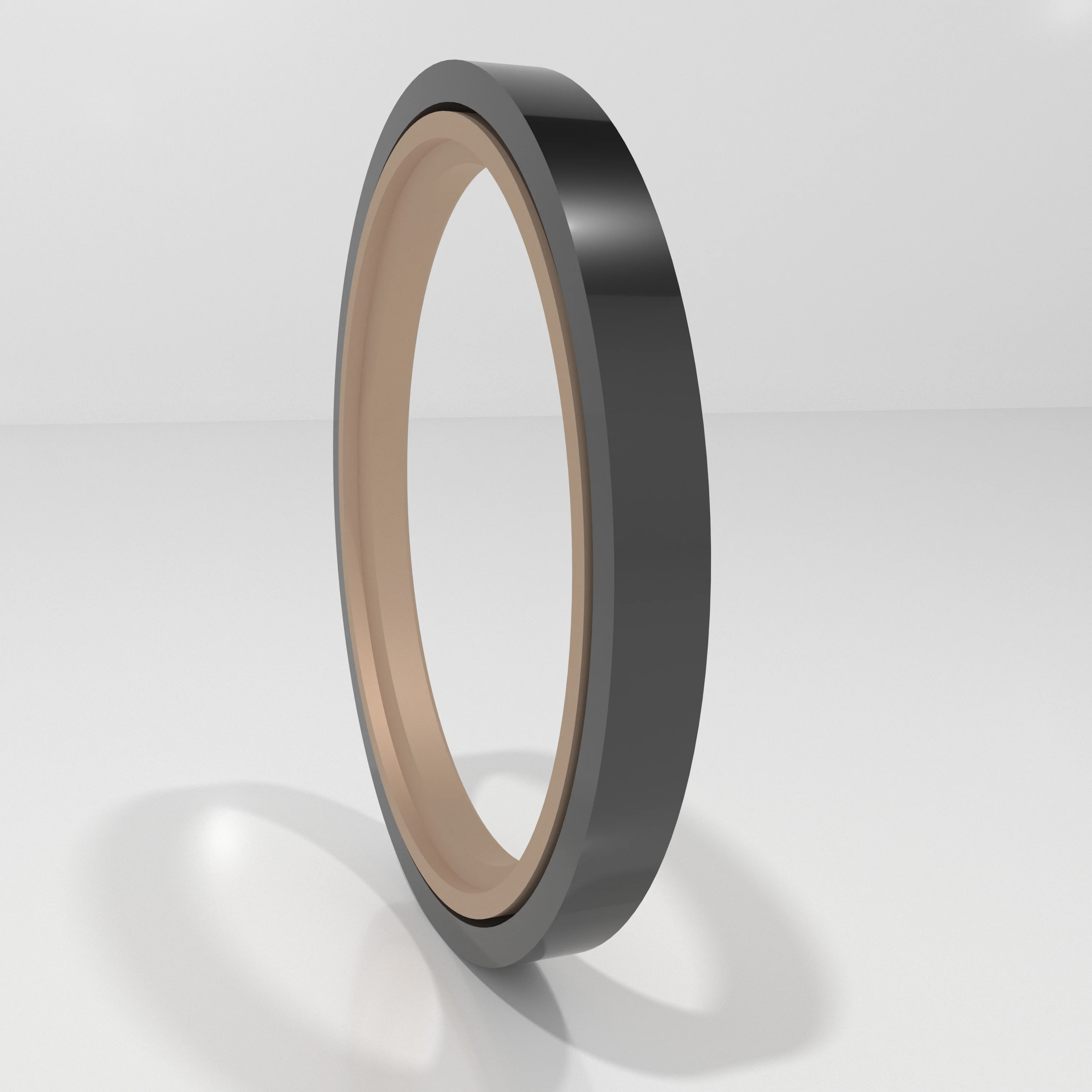

| 4.1 Технічні характеристики RC01 (продукти будь -якого розміру в таблиці специфікацій можуть бути виготовлені) | ||||||||||
| DF8 Стандартний тип RC01 |
DF8 Світлове навантаження RC01-Q |
DF8 Важке навантаження RC01-Z |
D H9 | L+0.2 | L1 | Rмаксимум | Sмаксимум | Zхв | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 5 ~ 17,9 | - | D+3,5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17,9 | 18 ~ 39,9 | - | D+5,0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108,9 | 5 ~ 17,9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39,9 | D+9,6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D+12,5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D+17,8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Примітка: 1. Для ≤30 мм рекомендується використовувати відкриту канавку. | ||||||||||
| 2. Для встановлення інтегральних (закритих) ущільнювачів канавки зверніться до посібника з встановлення нашої компанії. 3. Для тиску> 40mpa область кореня ущільнювача використовує толерантність H8/F8. | ||||||||||
| 4.1 Таблиця параметрів специфікації RC03 (продукти будь -якого розміру в таблиці специфікацій може бути створена) | |||||||
| D F8 | D H9 | L+0.2 | Розхитувати | Zхв | d0 |
|
|
| <40mpa | <60mpa |
|
|||||
| 5 ~ 17 | D+4,7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9,0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D+14,6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| ПРИМІТКА: 1. Для тиску> 60 мПа область кореня ущільнювача використовує толерантність до підготовки H8/F8, а ущільнювач ущільнювача тиску <0,05. | |||||||
| 2. Будь ласка, зверніться до нашої компанії, коли необхідно використовувати структуру закритого канавки. | |||||||
| 4.1 Технічні характеристики RC06 (продукти будь -якого розміру в таблиці специфікацій можуть бути виготовлені) | ||||||||||
| D F8 Стандартний тип RC06 |
D F8 Світлове навантаження RC06-Q |
D F8 Важке навантаження RC06-Z |
D H9 | L+0.2 | L1 | Rмаксимум | Sмаксимум | Zхв | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 4 ~ 17,9 | - | D+3,6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17,9 | 18 ~ 39,9 | - | D+5,0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 106,9 | 4 ~ 17,9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106,9 | 107 ~ 630,9 | 18 ~ 39,9 | D+9,9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630,9 | 631 ~ 999 | 40 ~ 106,9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630,9 | D+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D+18,5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Примітка: 1. Для діаметра валу ≤70 мм рекомендується використовувати відкриту канавку. Для встановлення інтегральних (закритих) ущільнювачів канавки зверніться до посібника з установки. | ||||||||||
| 2. Для тиску> 40mpa область кореня ущільнювача використовує толерантність H8/F8. | ||||||||||
| 4.1 Технічні характеристики RC08 (продукти будь -якого розміру в таблиці специфікацій можуть бути виготовлені) | ||||||||||
| Стандартний тип DF8 RC08 | Світлове навантаження DF8 RC08-Q | Важке навантаження DF8 RC08-Z | Діаметр канавки D H9 | Ширина канавка L+0,2 |
Висота ущільнення L1 | Округлі кути rмаксимум | Радіальний зазор sмаксимум | Фаска Zхв |
Діамет дротяного кільця р.0 | |
| <20mpa | <60mpa | |||||||||
| - | 5 ~ 17,9 | - | D+3,6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17,9 | 18 ~ 39,9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108,9 | 5 ~ 17,9 | D+6,8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39,9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D+18,8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+22,8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Примітка: 1. Будь ласка, зверніться до нашої компанії, коли потрібна закрита канавка. | ||||||||||
| 2. Тиск> 60 мпА, корінь H8/F8 відповідна толерантність, ущільнювач ущільнювача тиску <0,05. | ||||||||||
