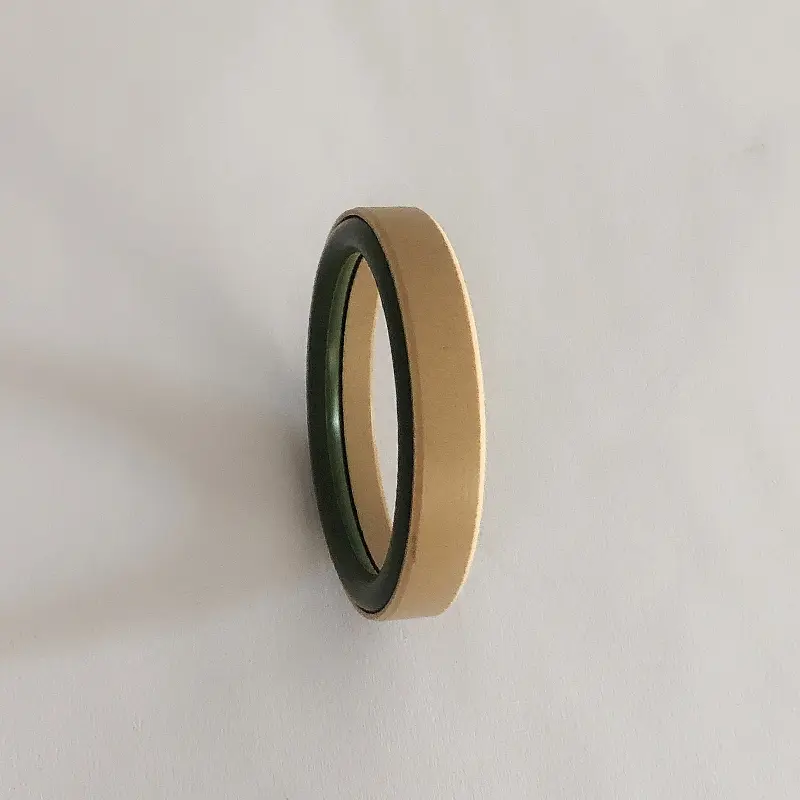

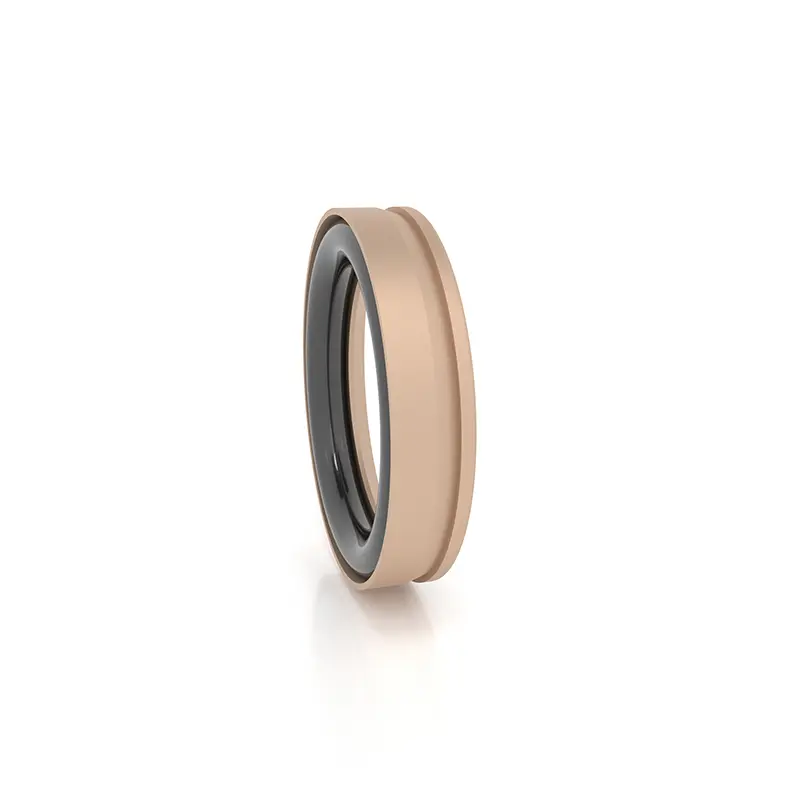

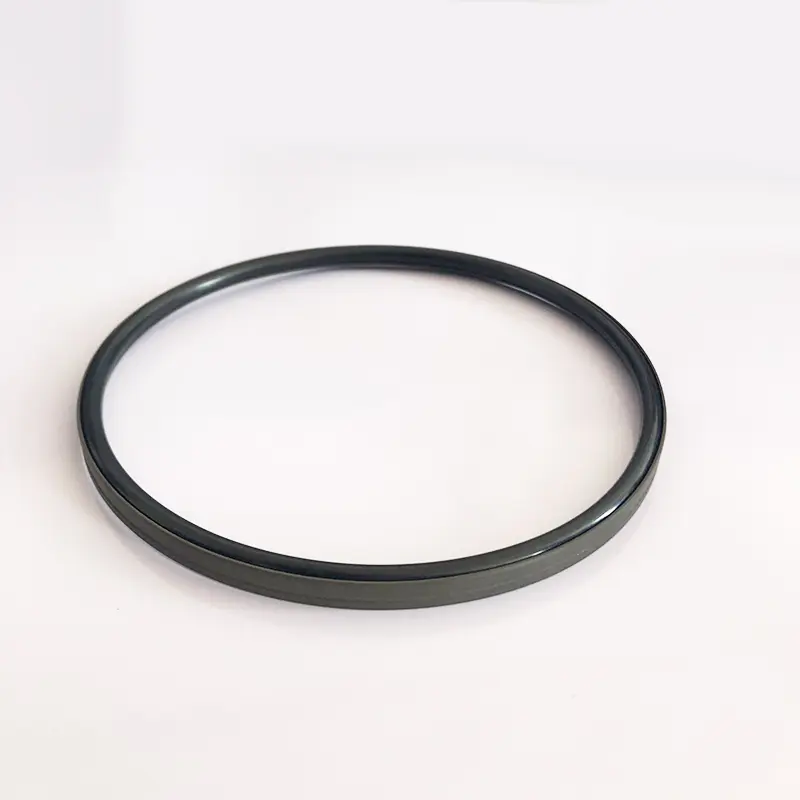

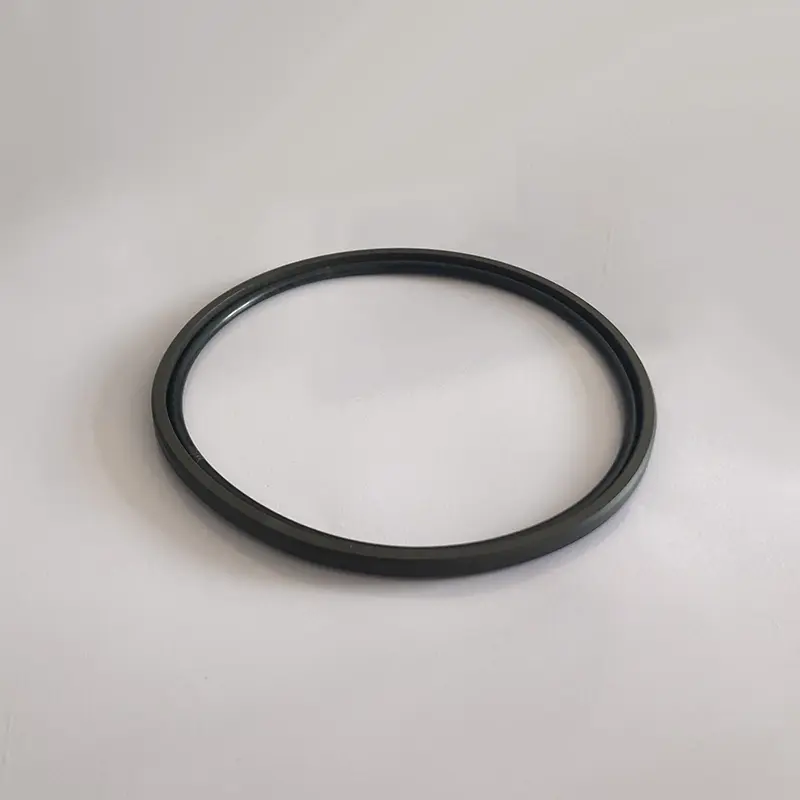

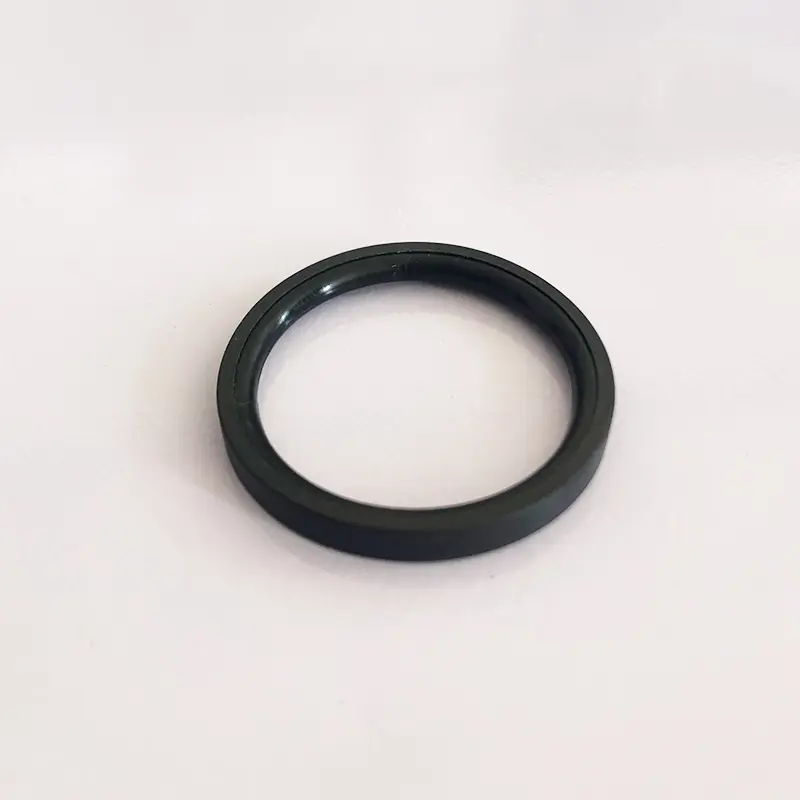

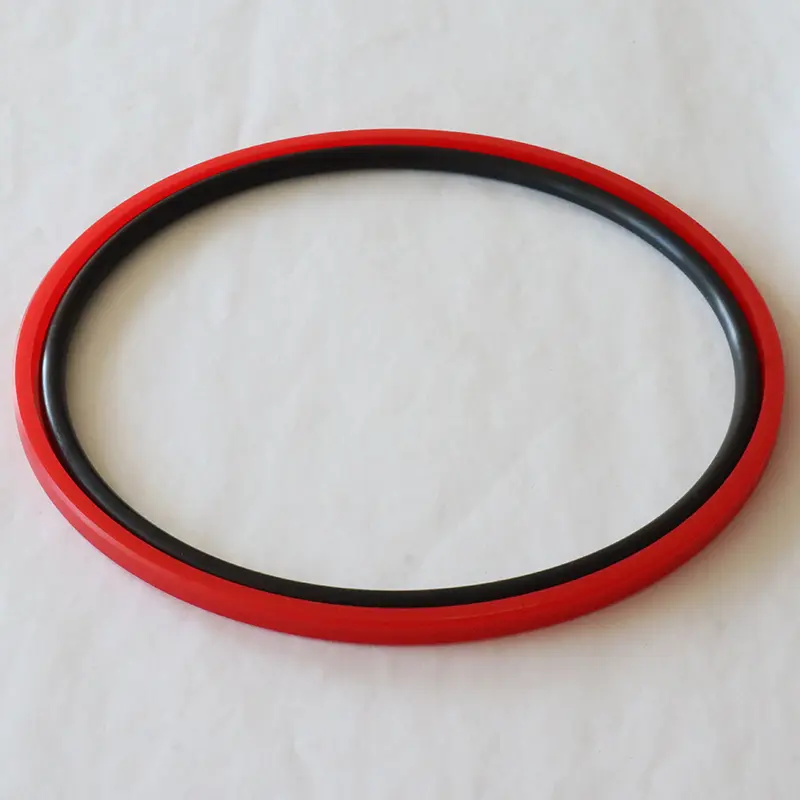

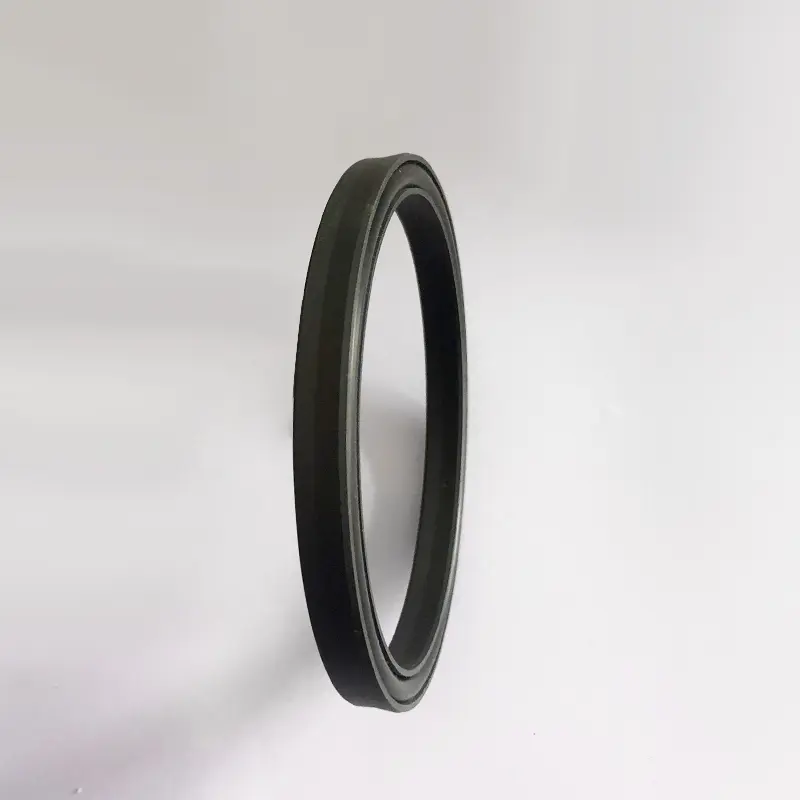

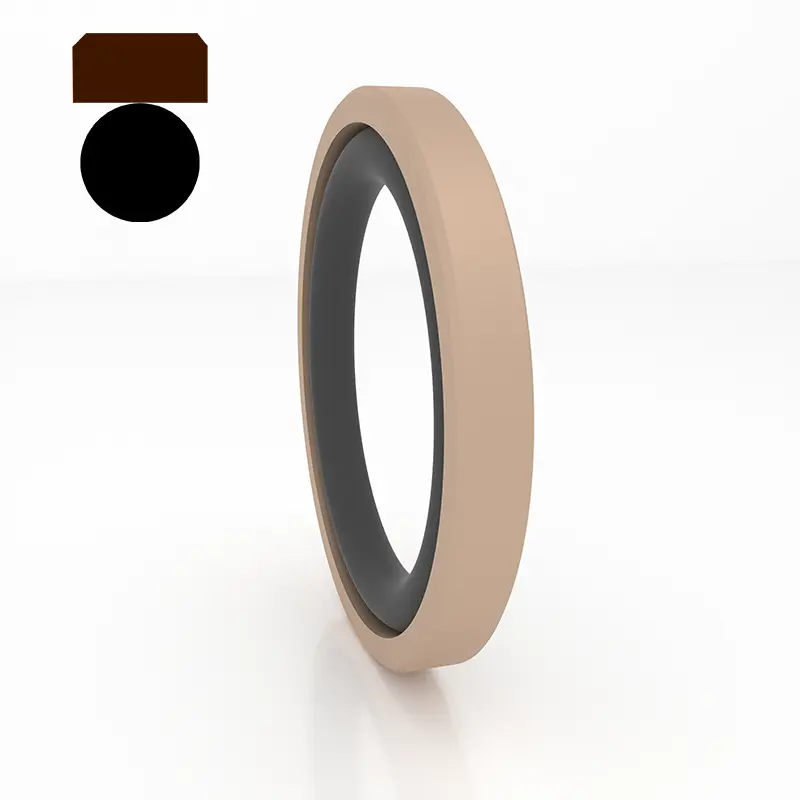

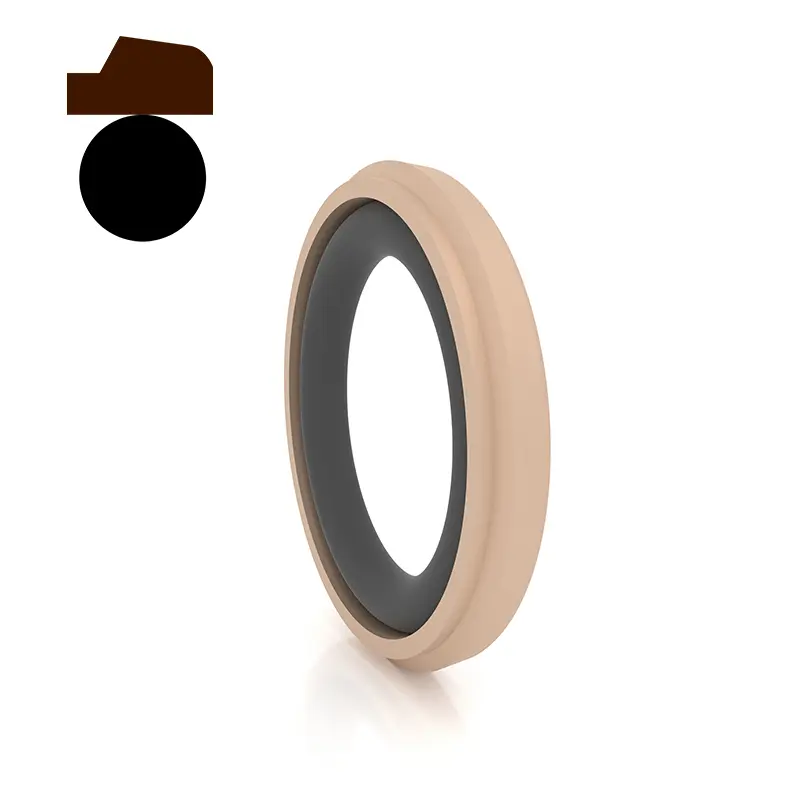

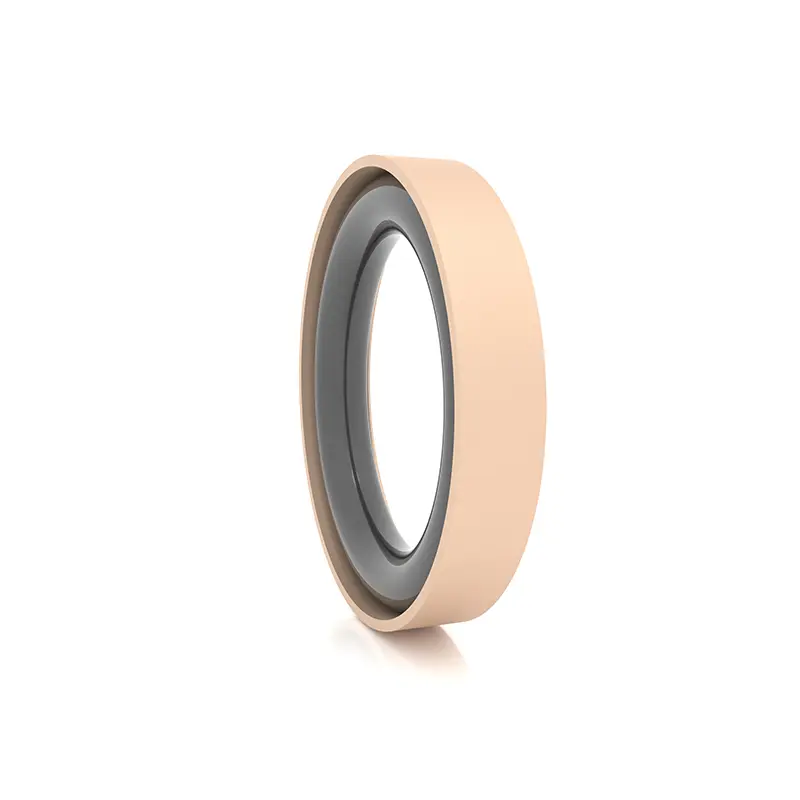

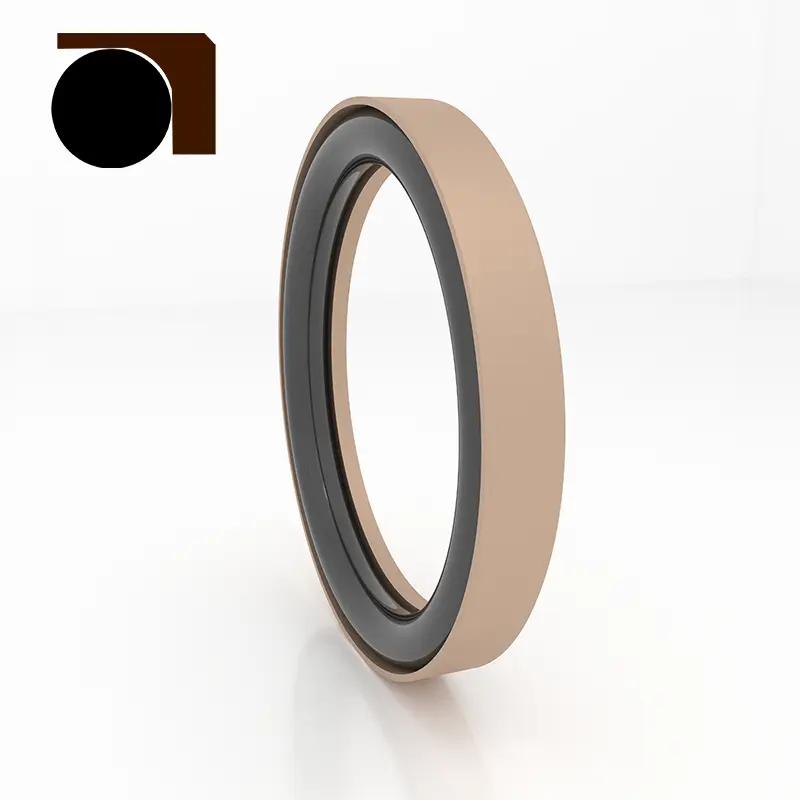

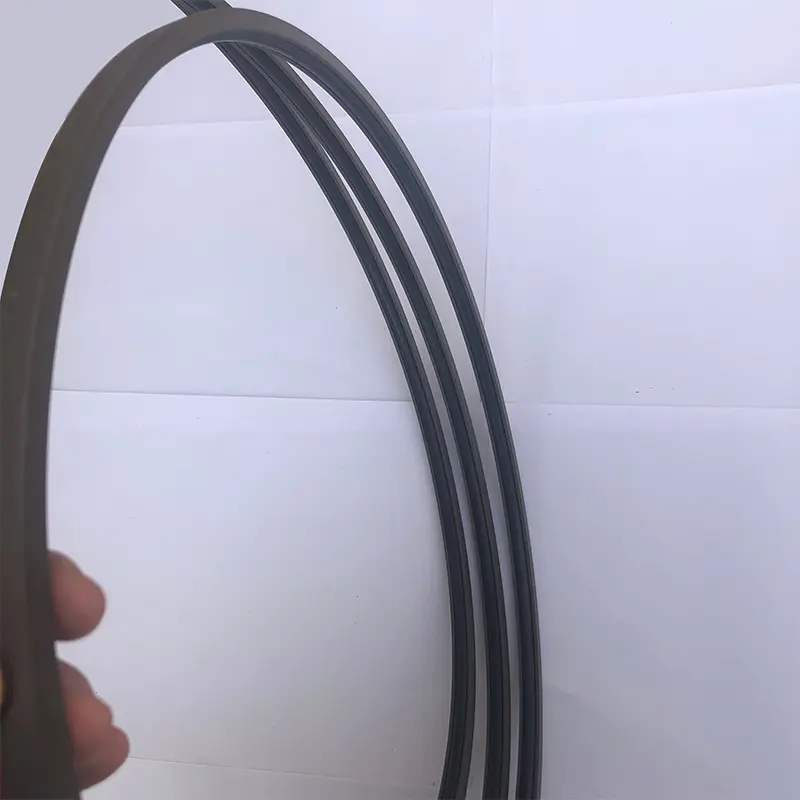

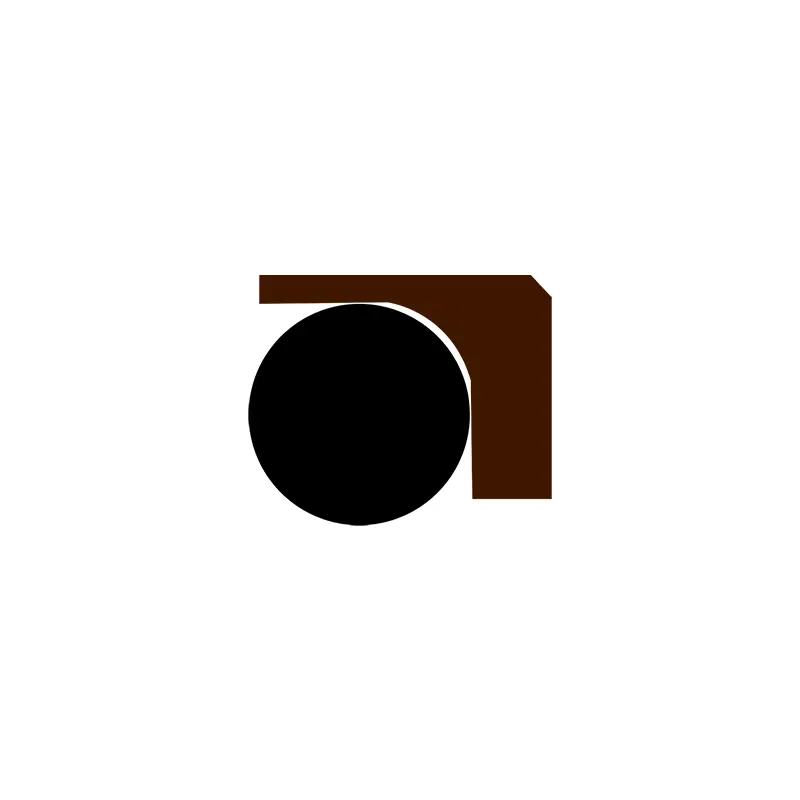

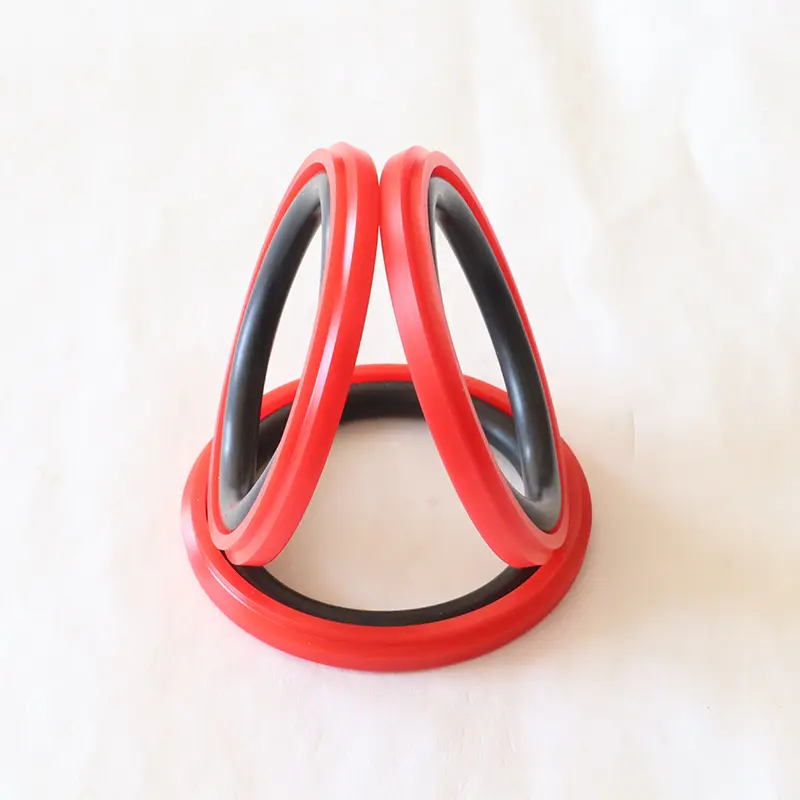

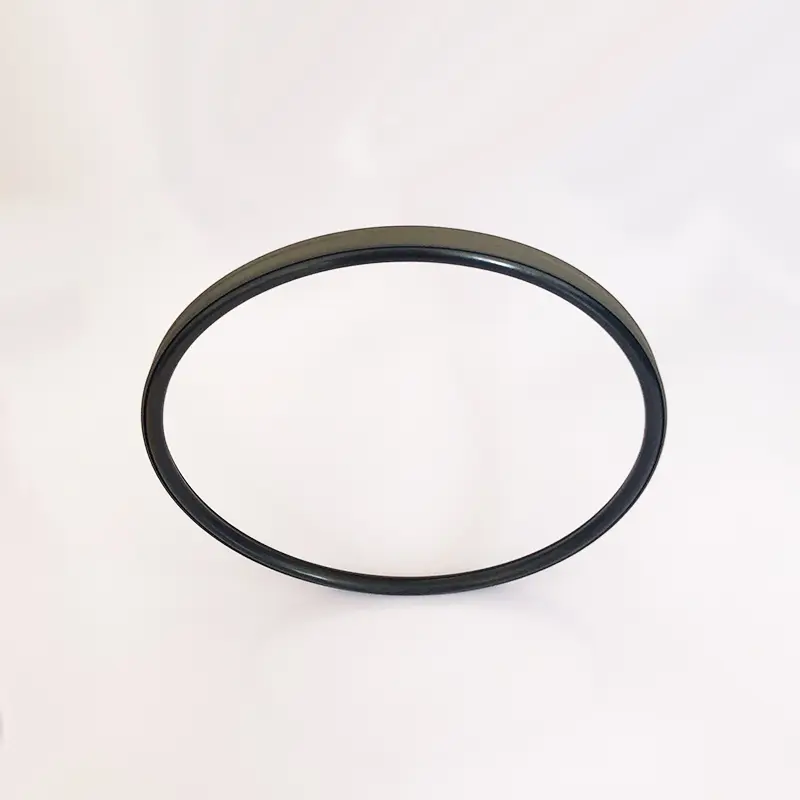

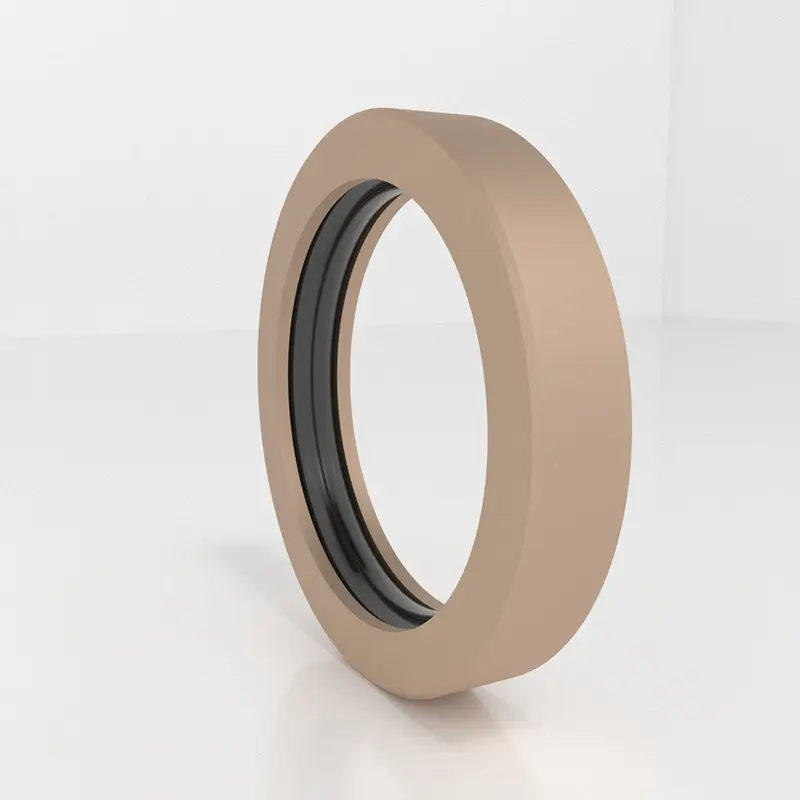

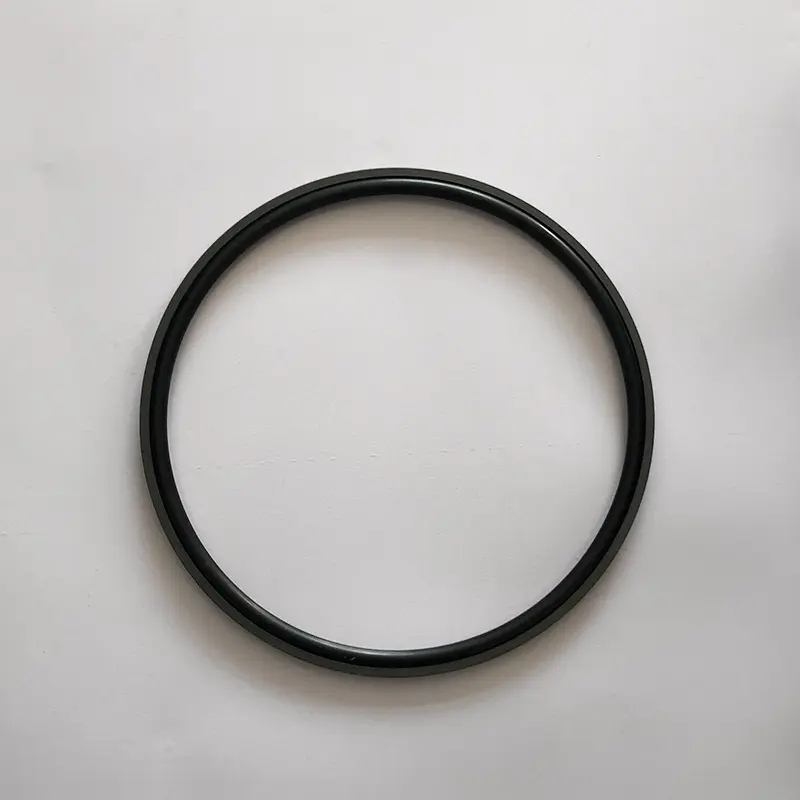

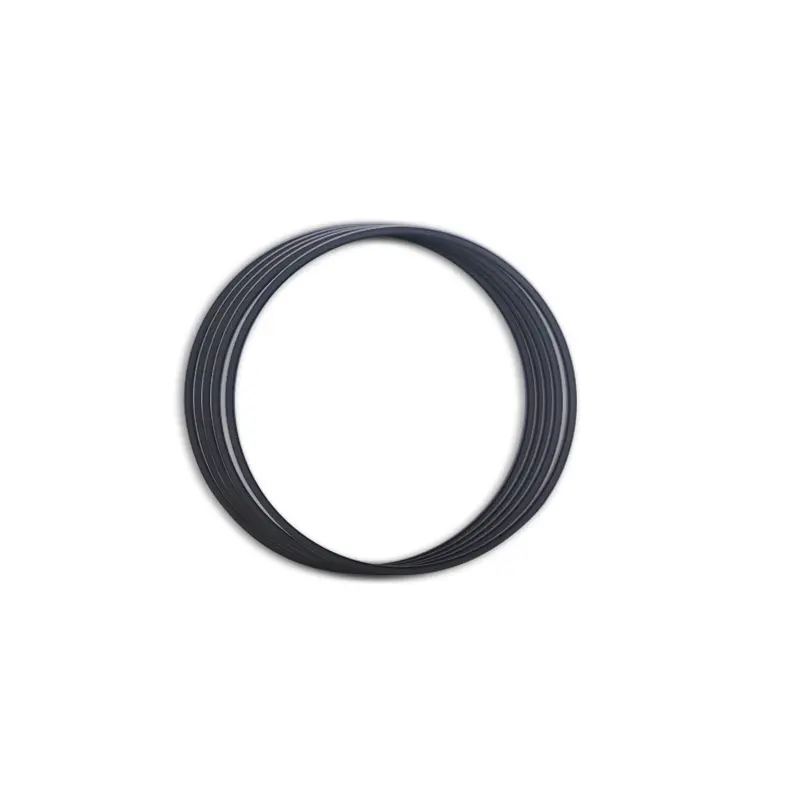

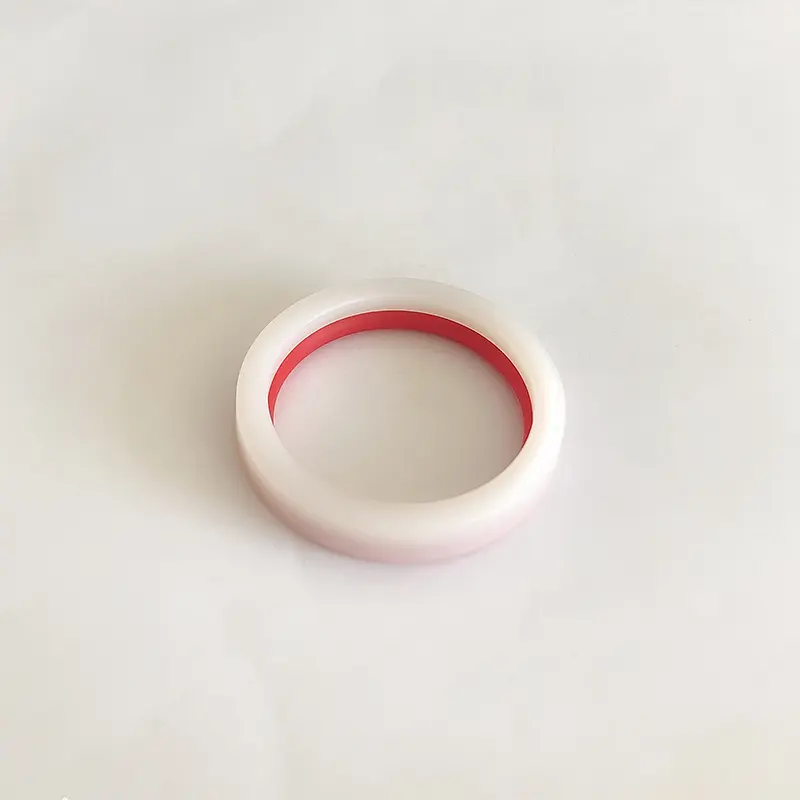

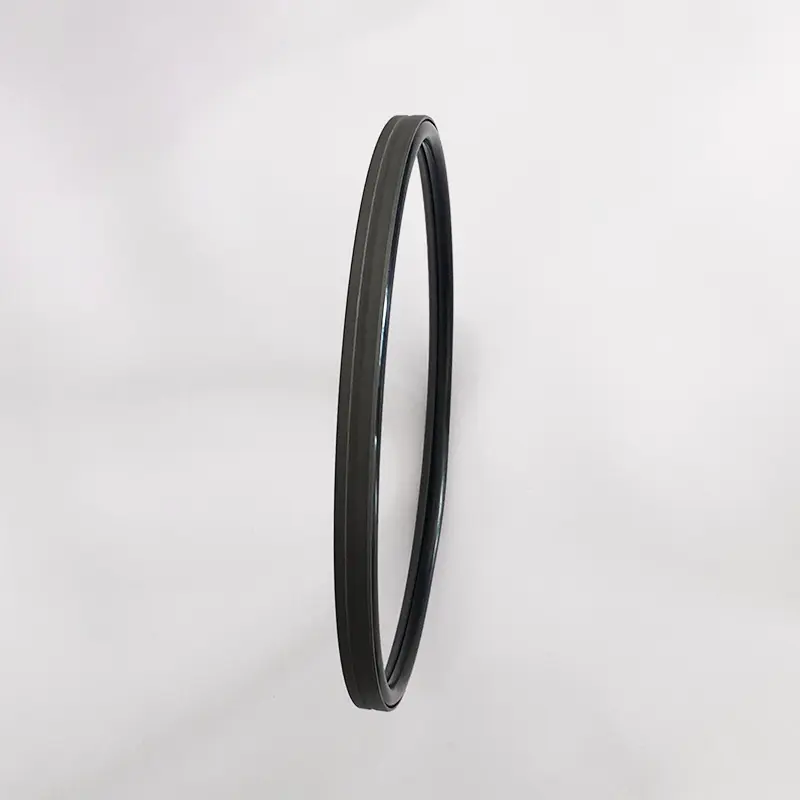

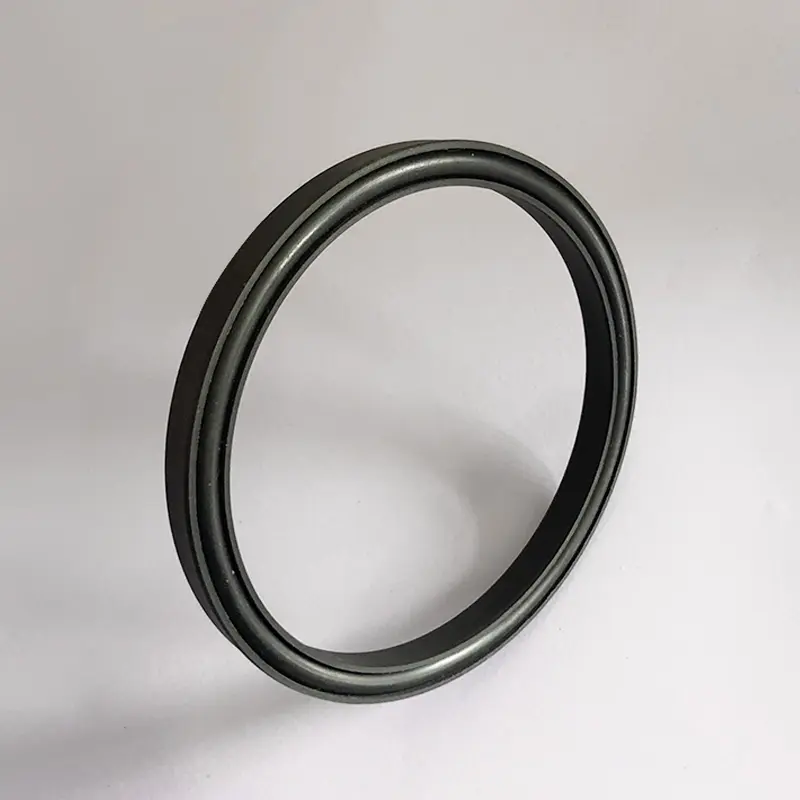

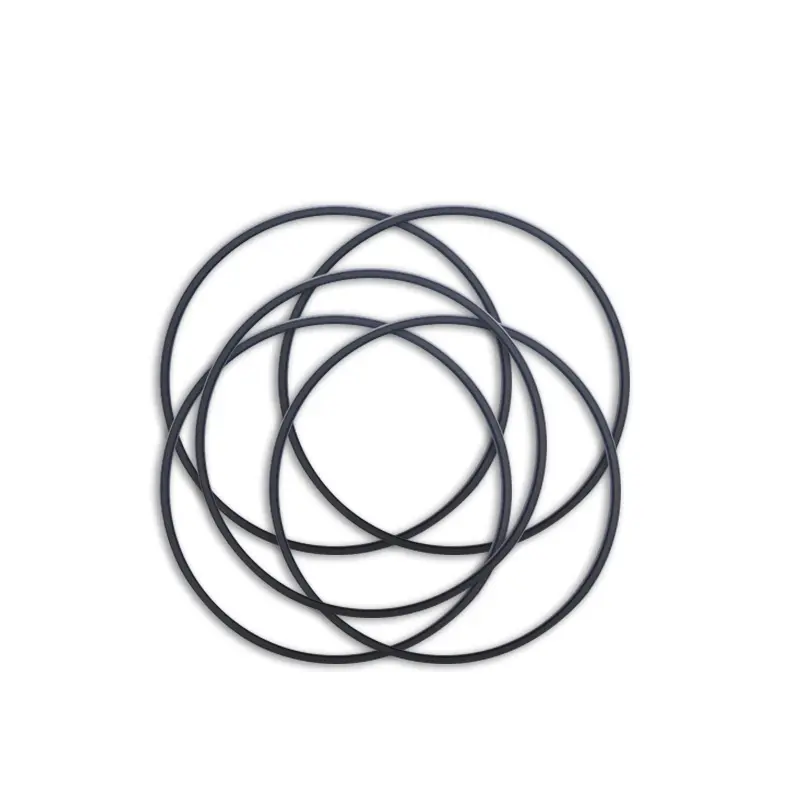

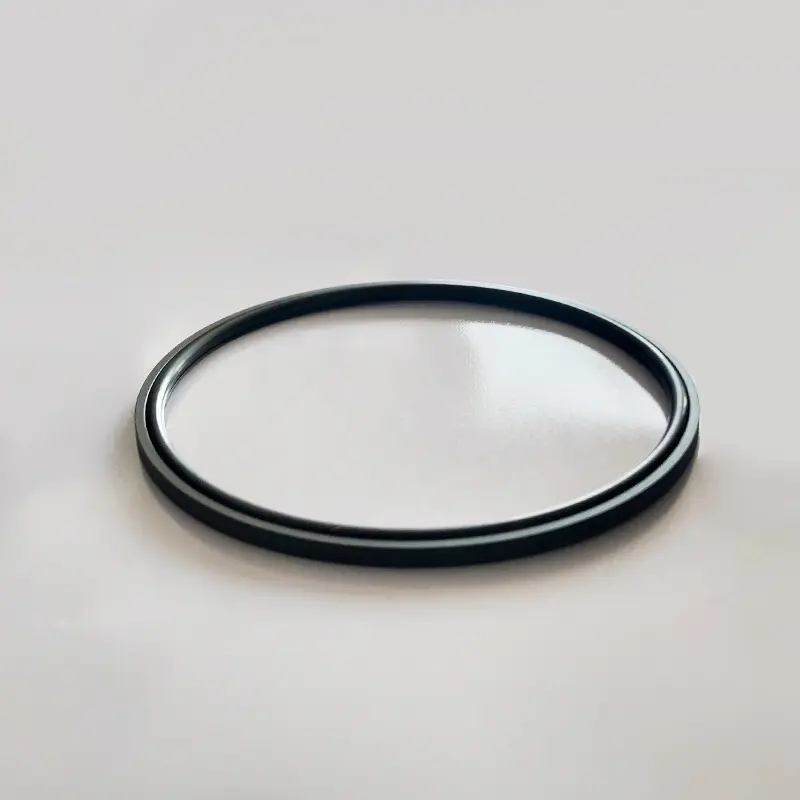

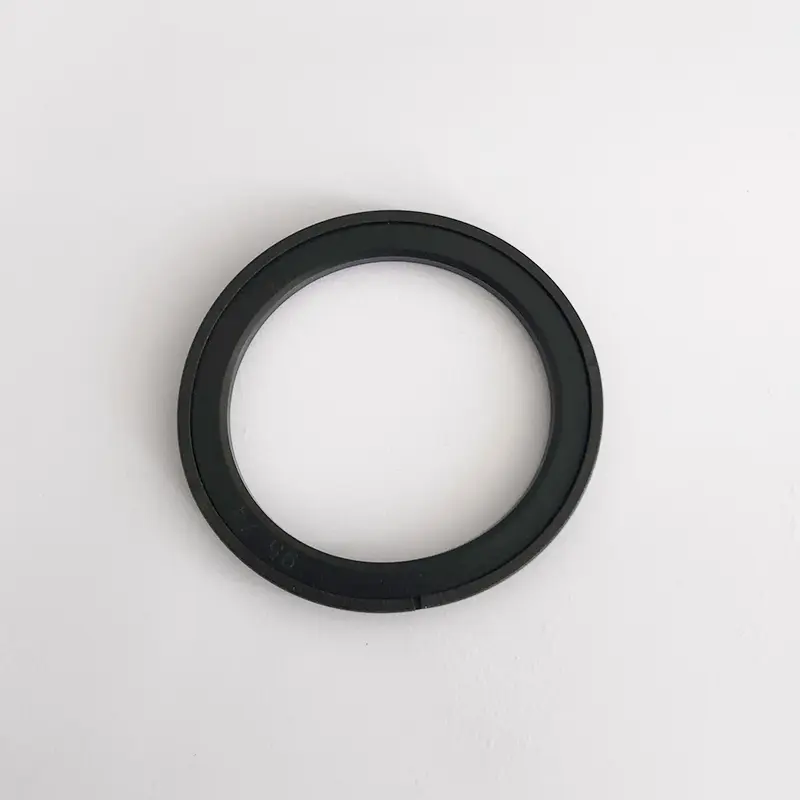

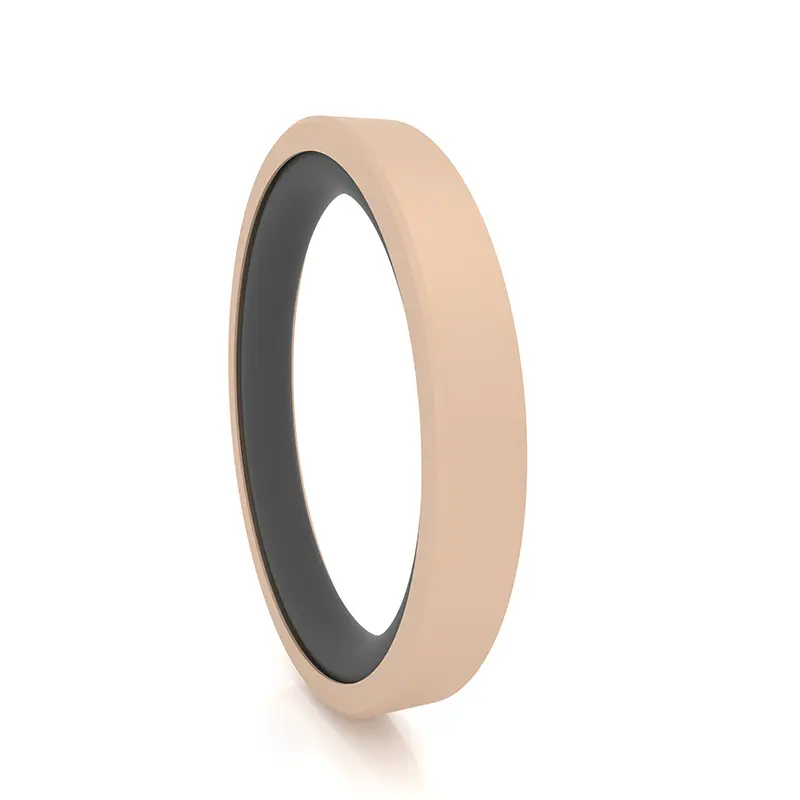

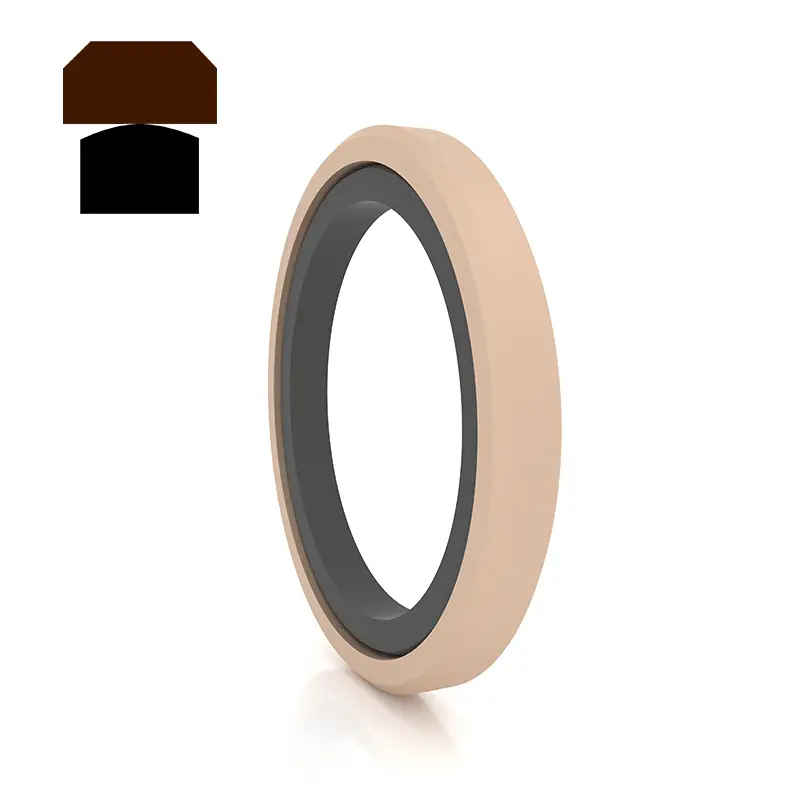

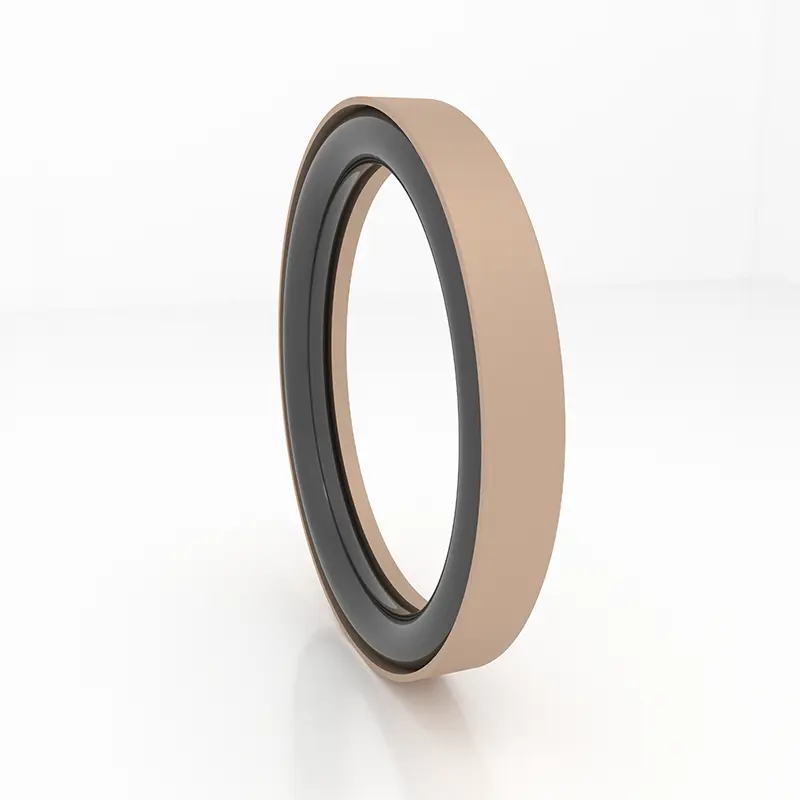

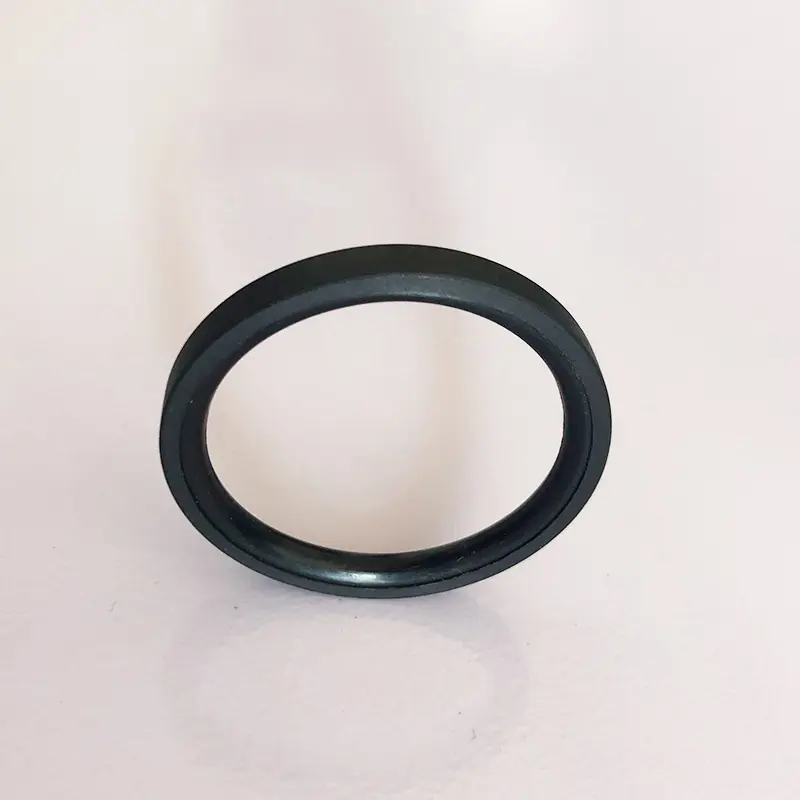

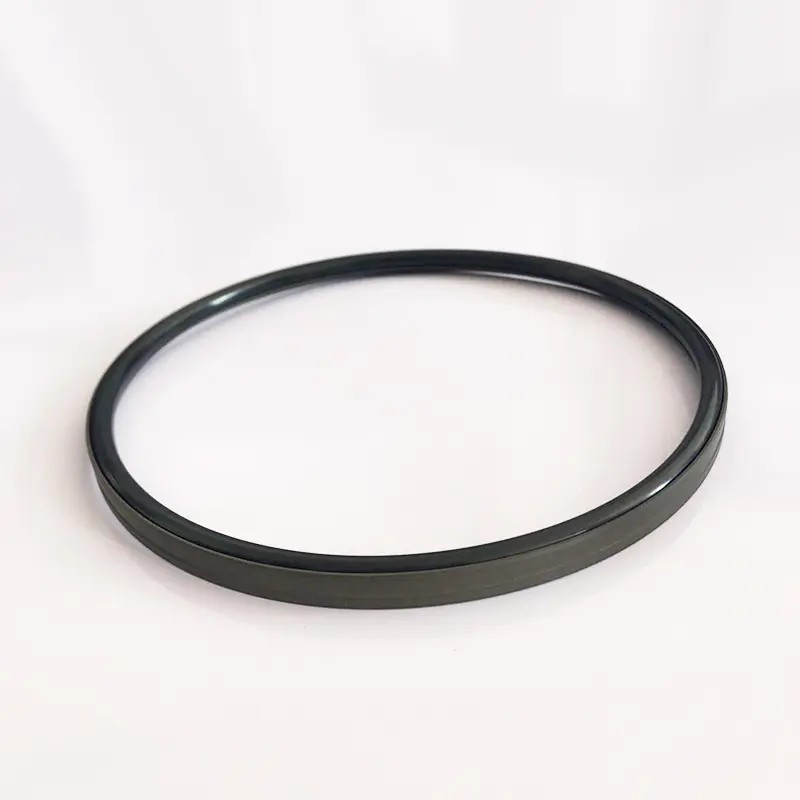

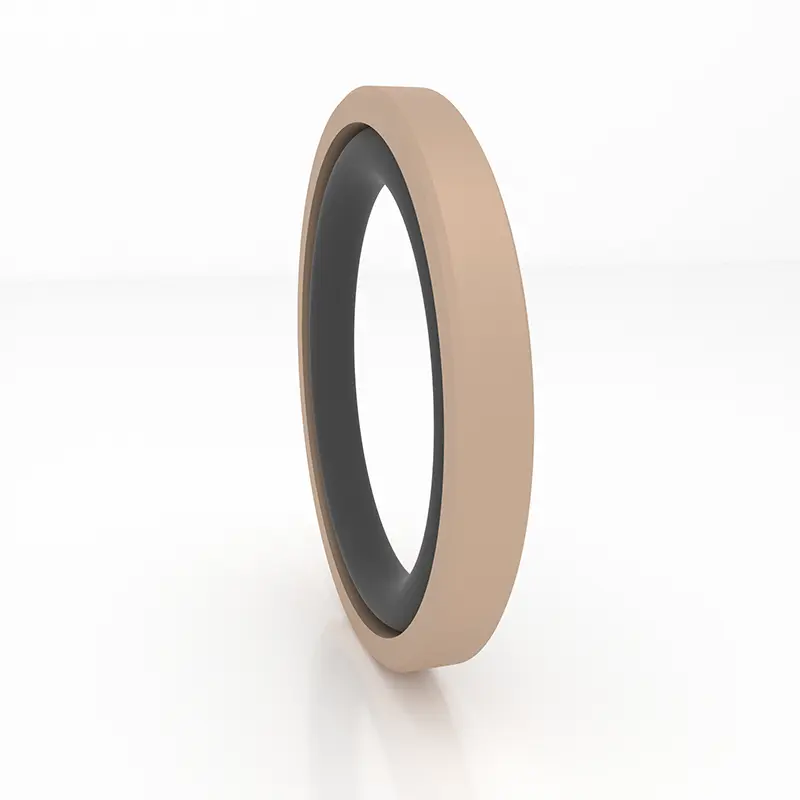

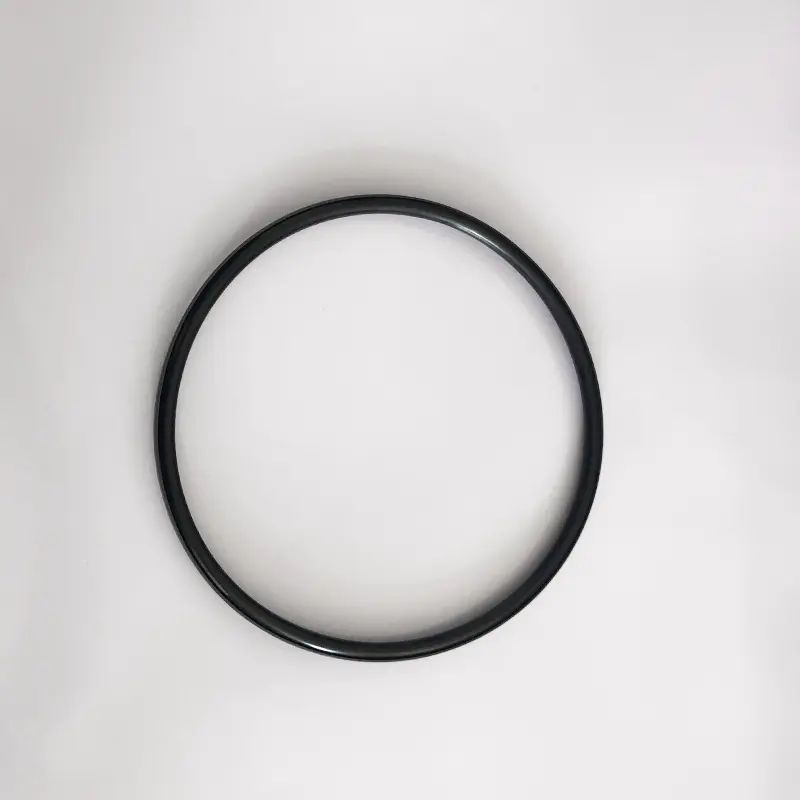

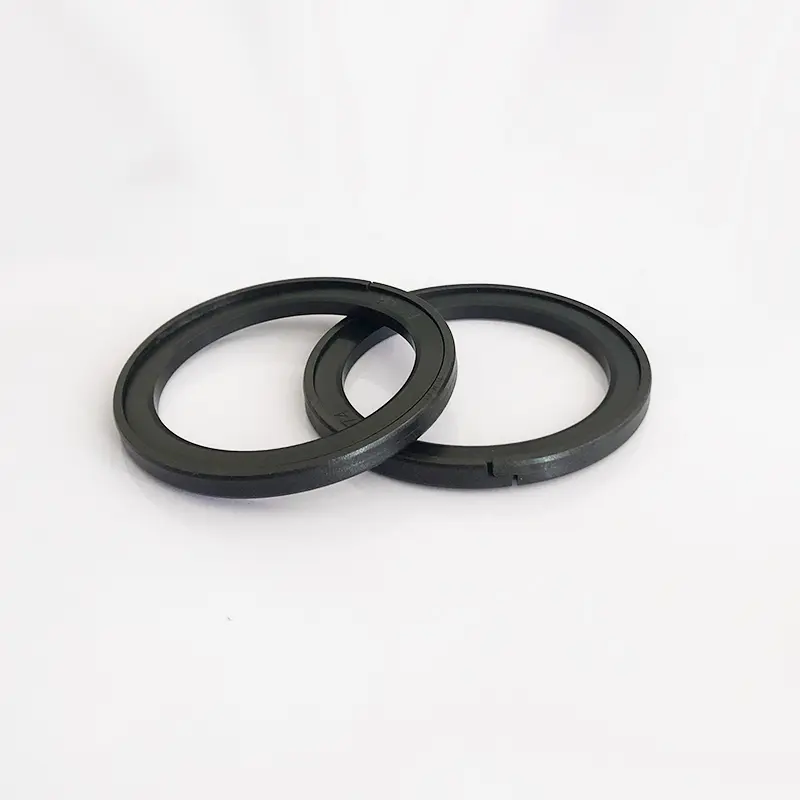

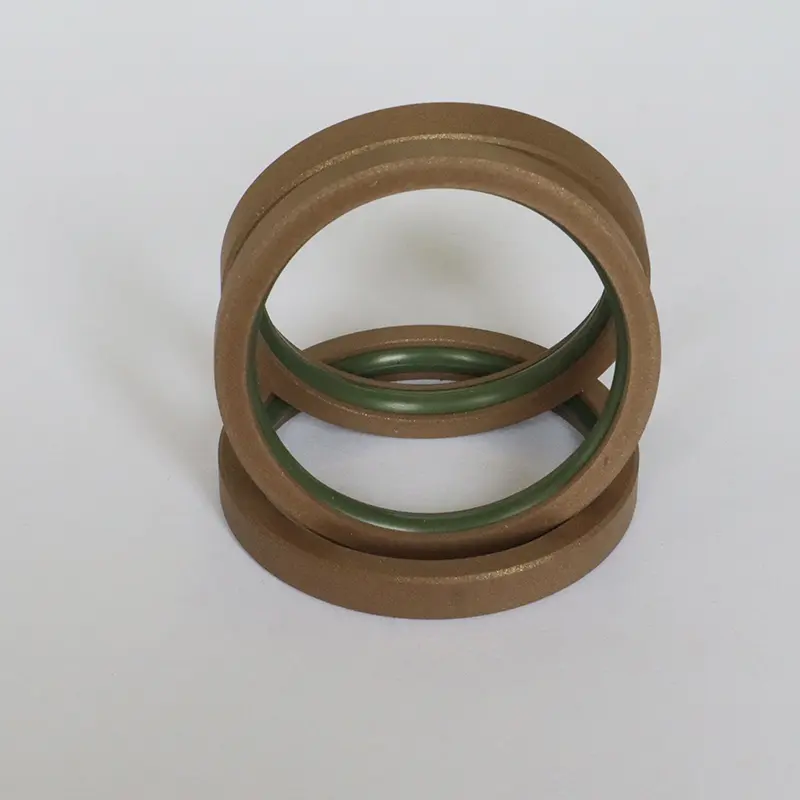

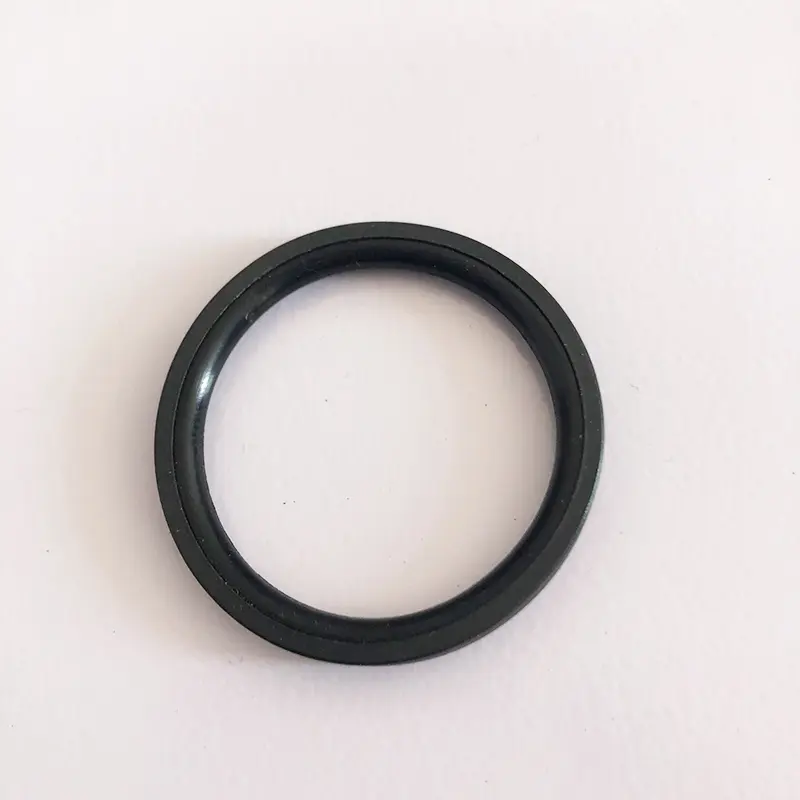

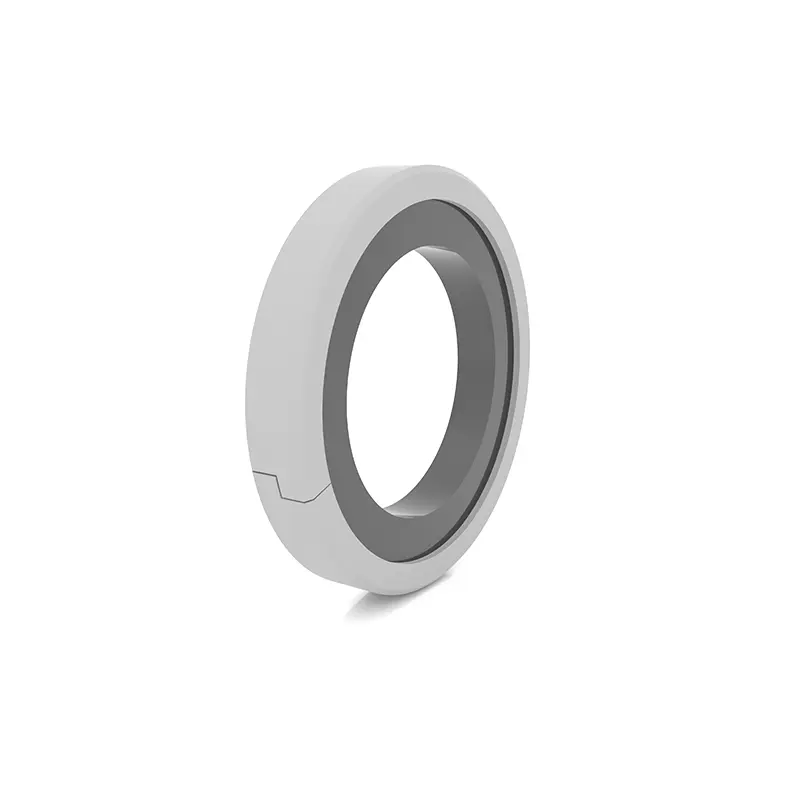

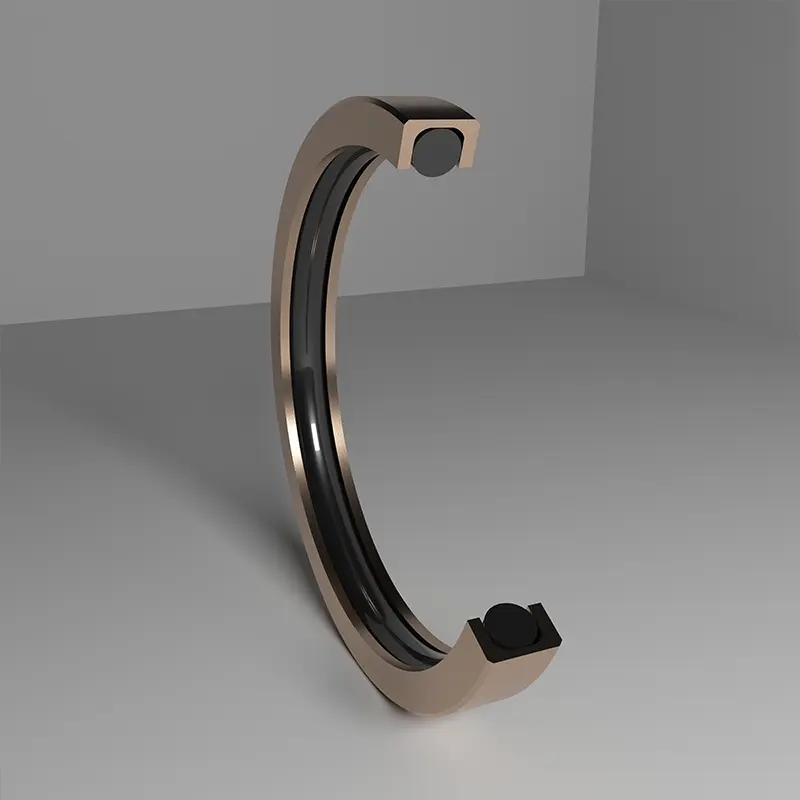

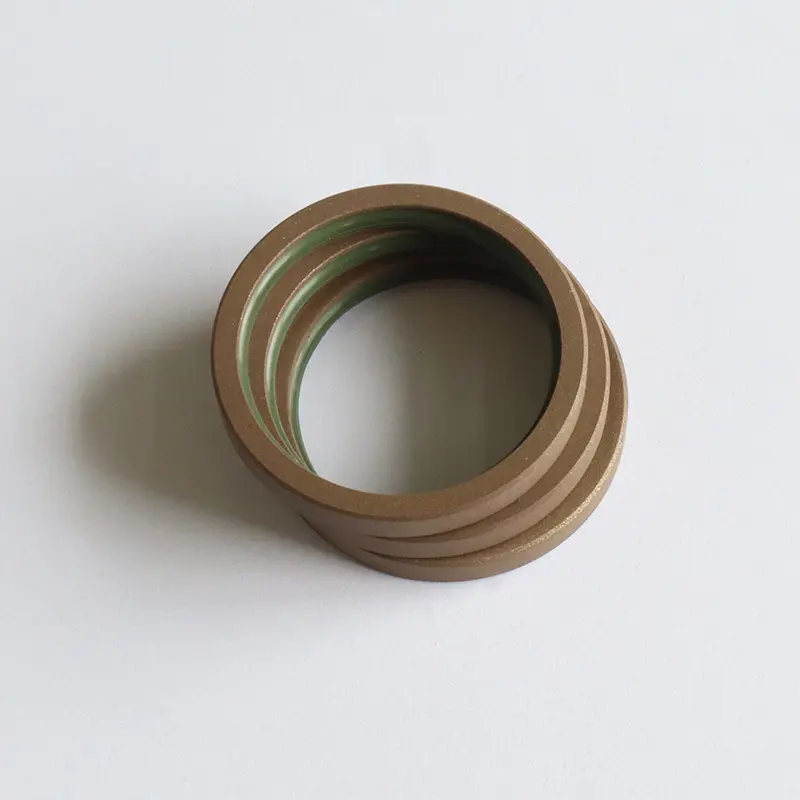

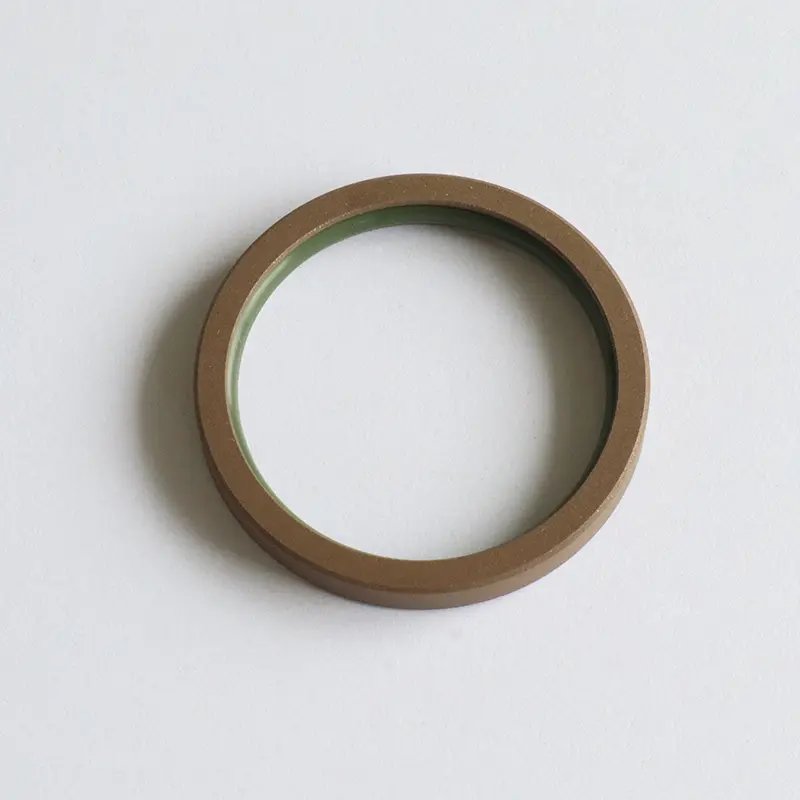

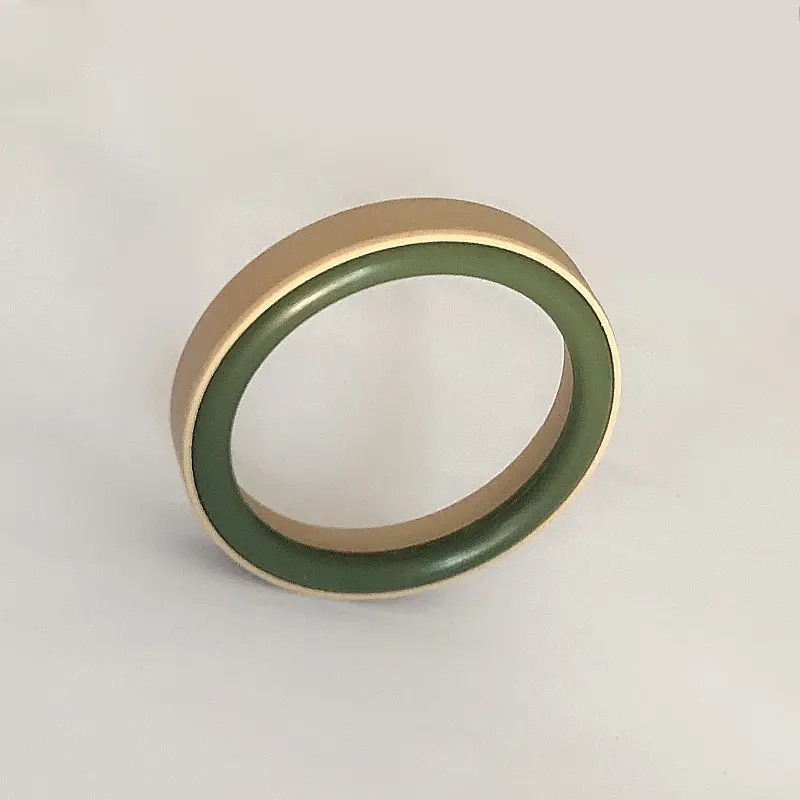

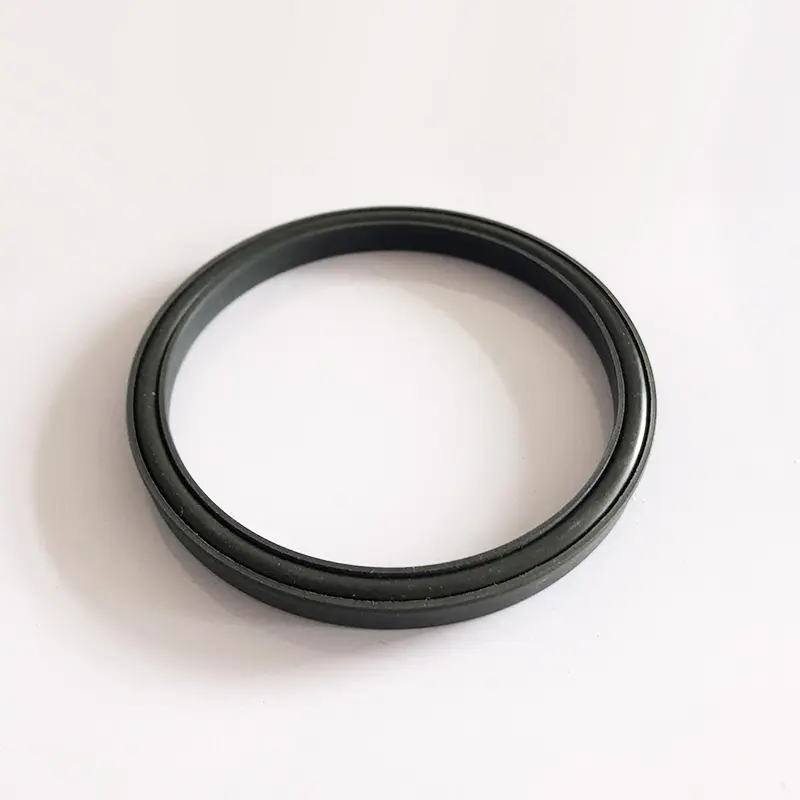

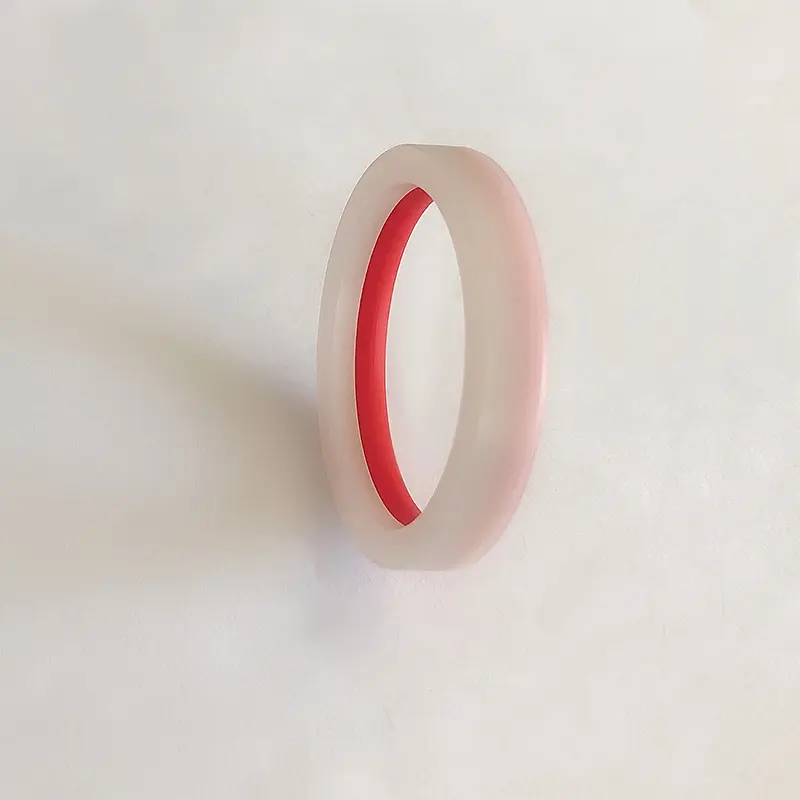

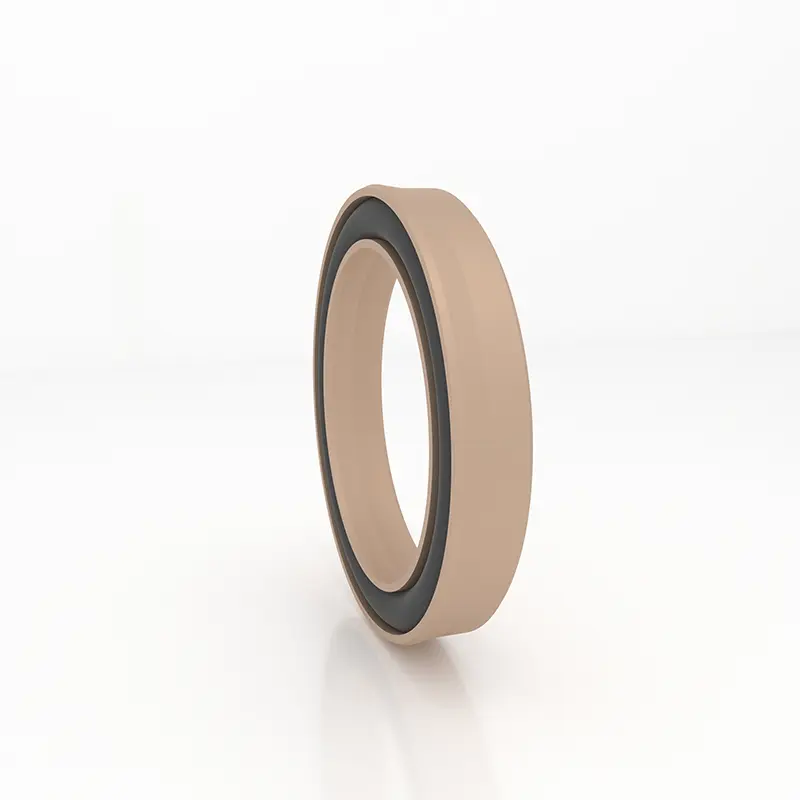

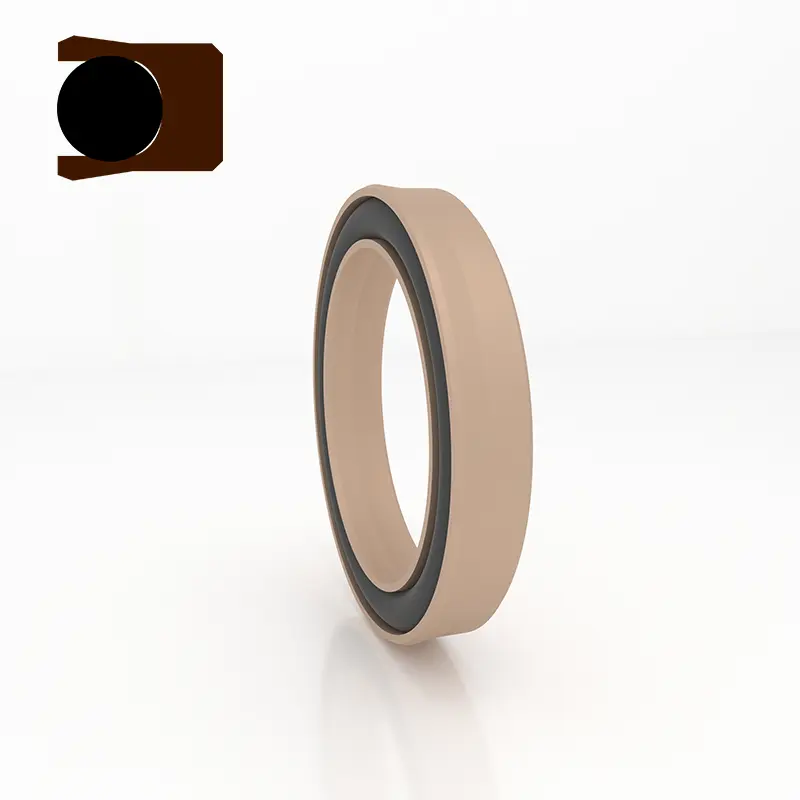

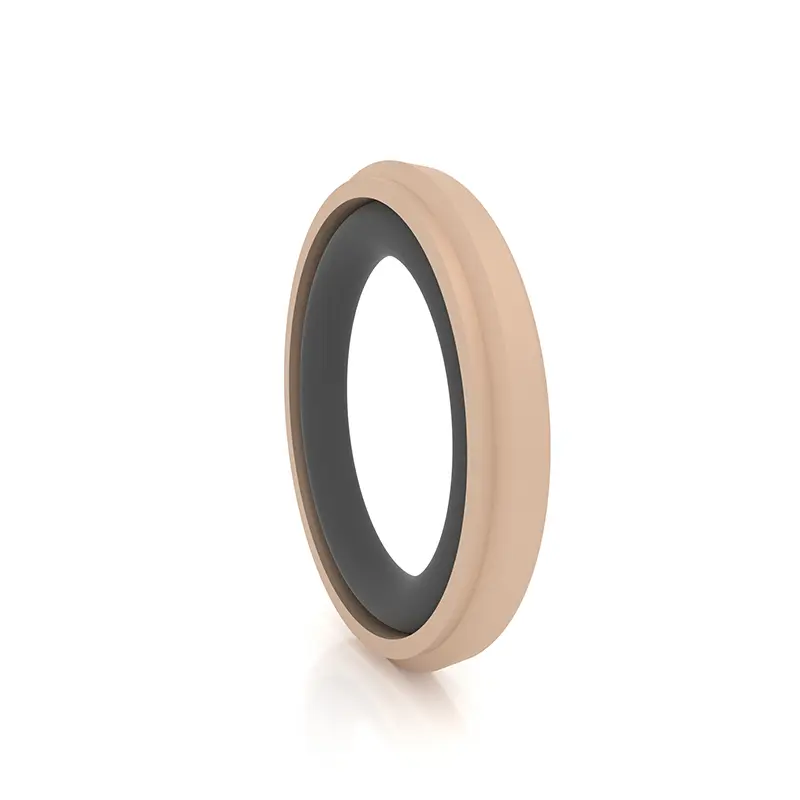

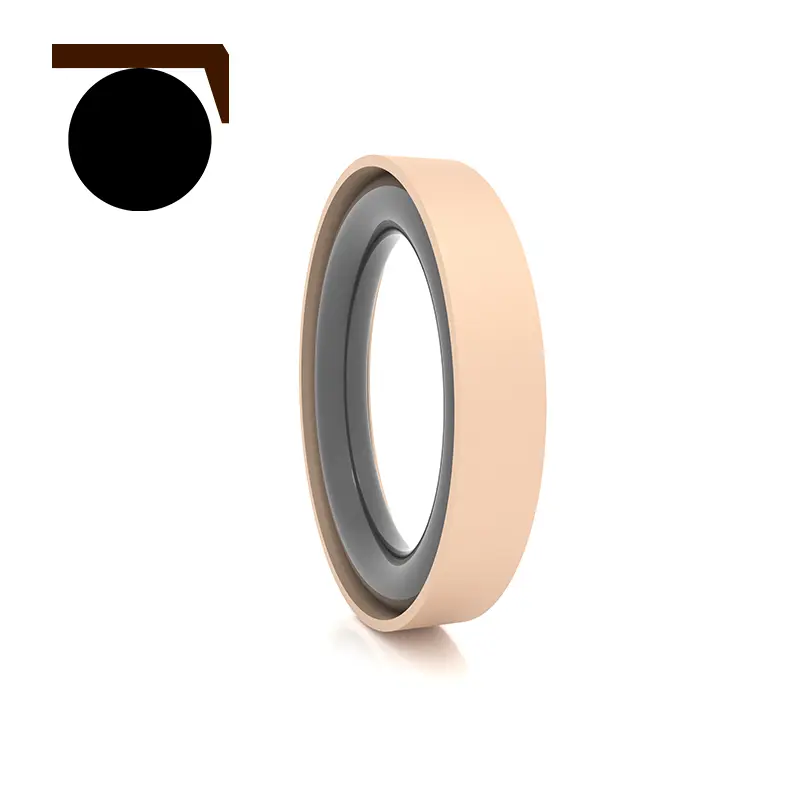

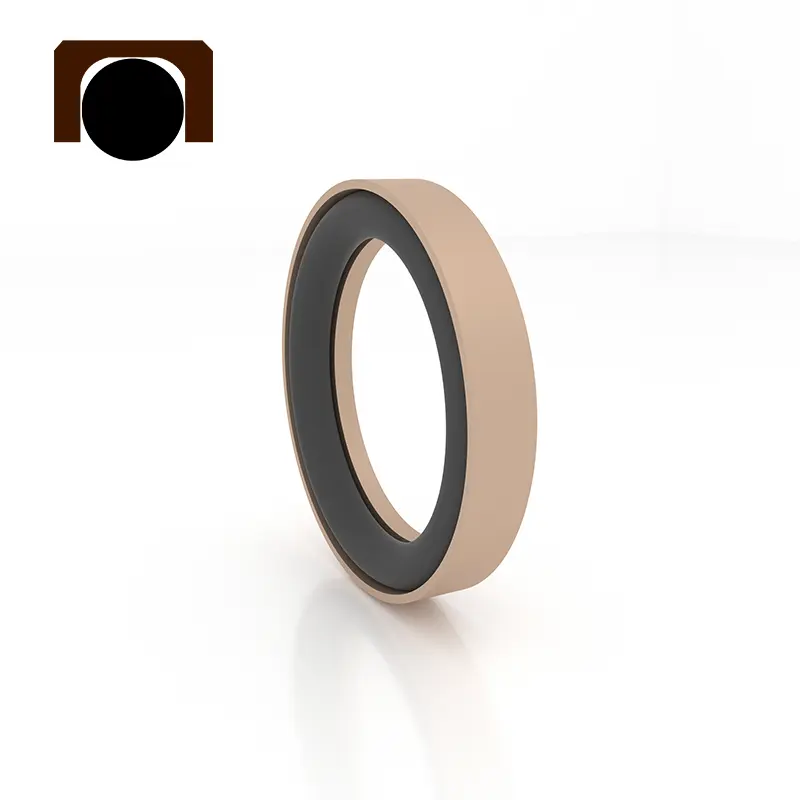

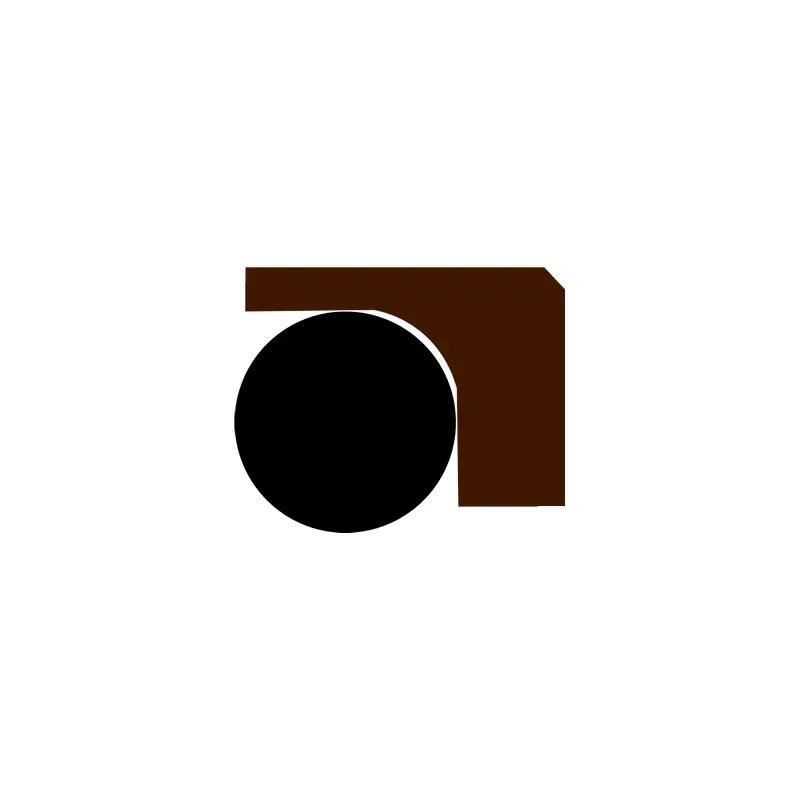

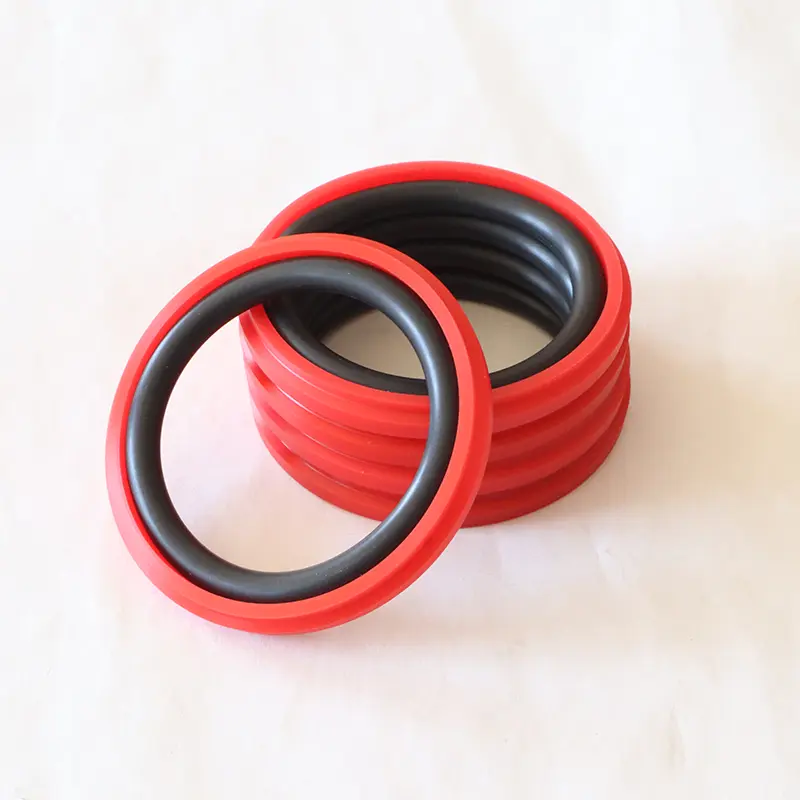

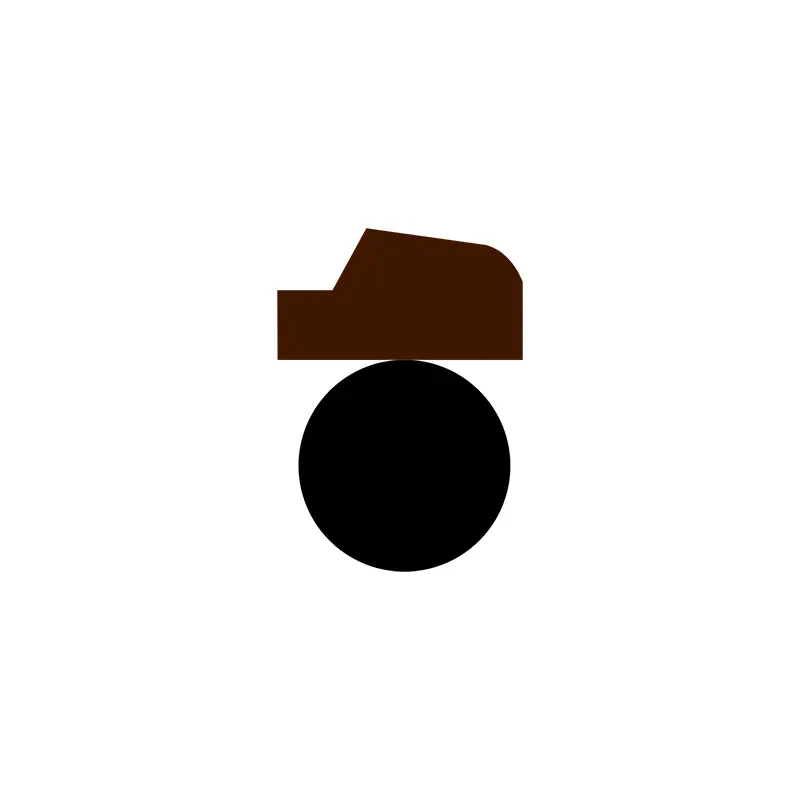

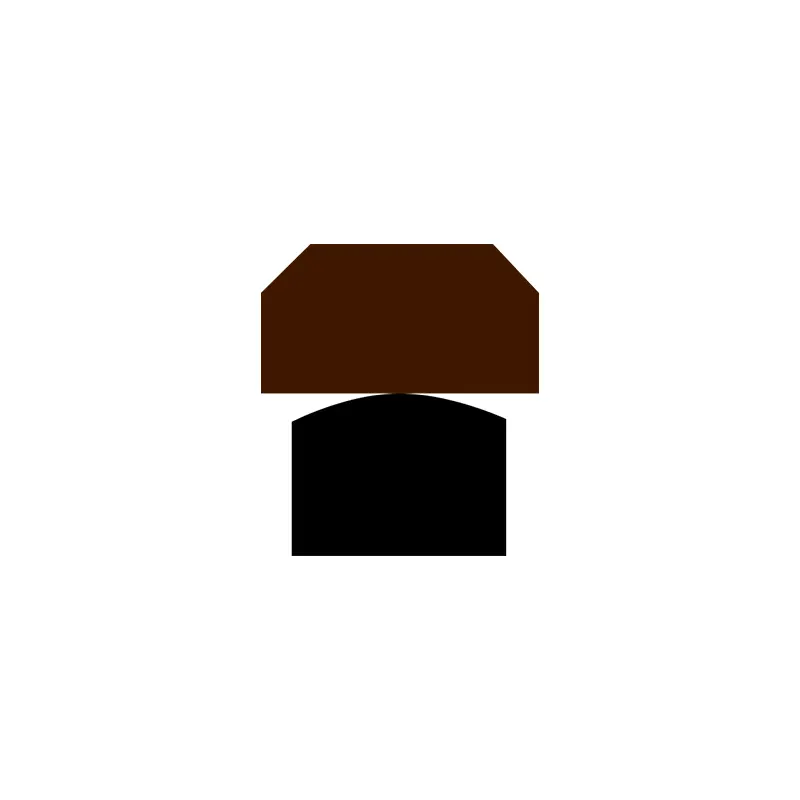

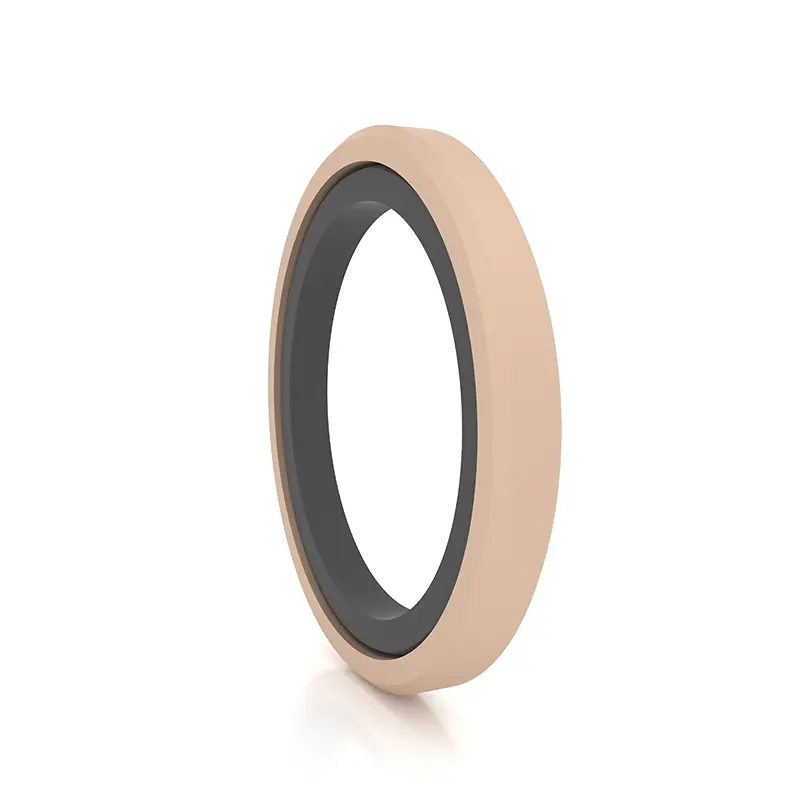

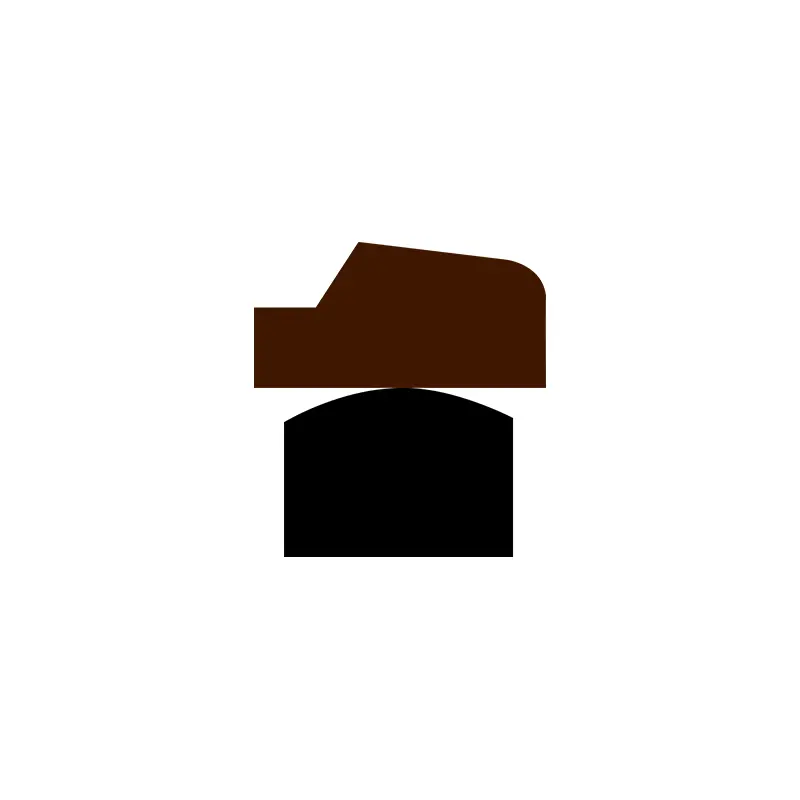

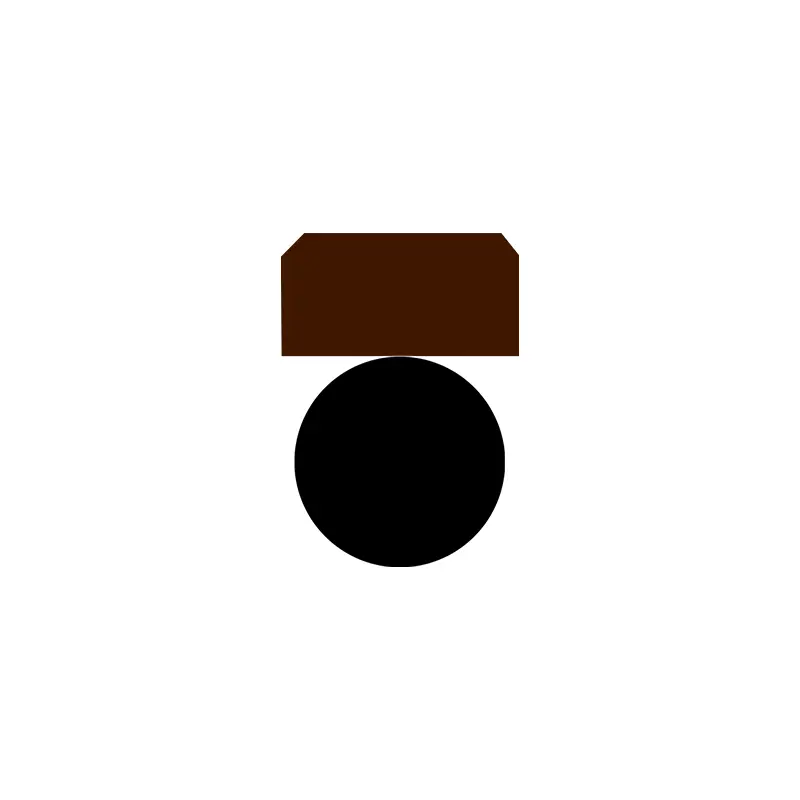

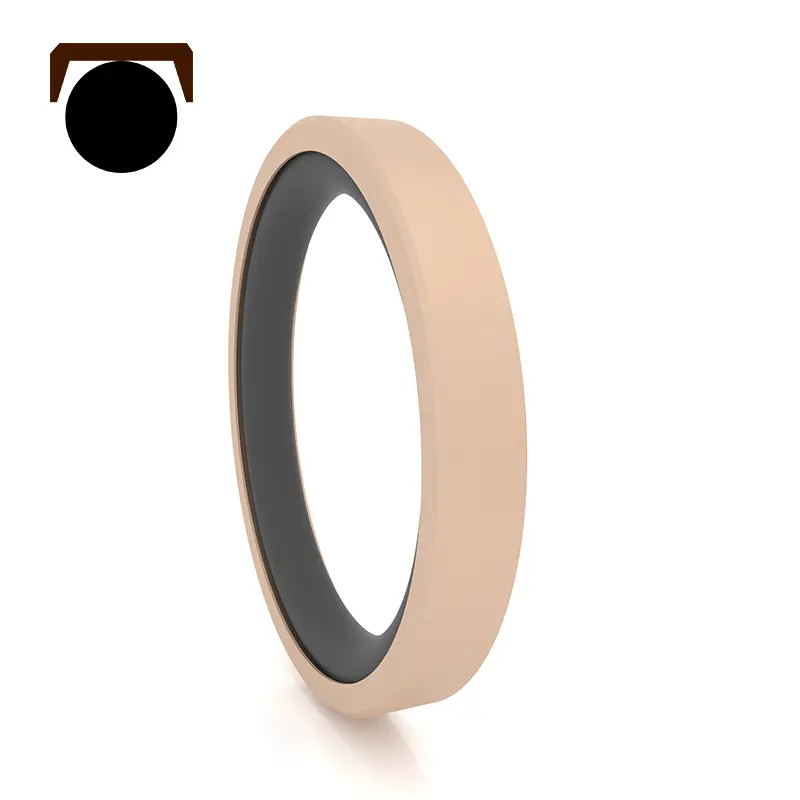

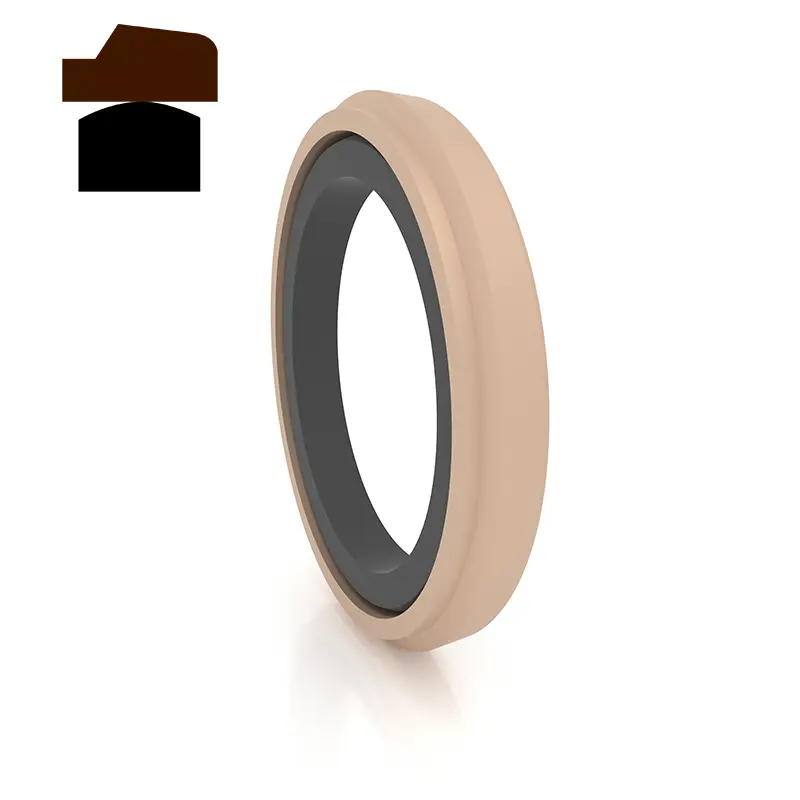

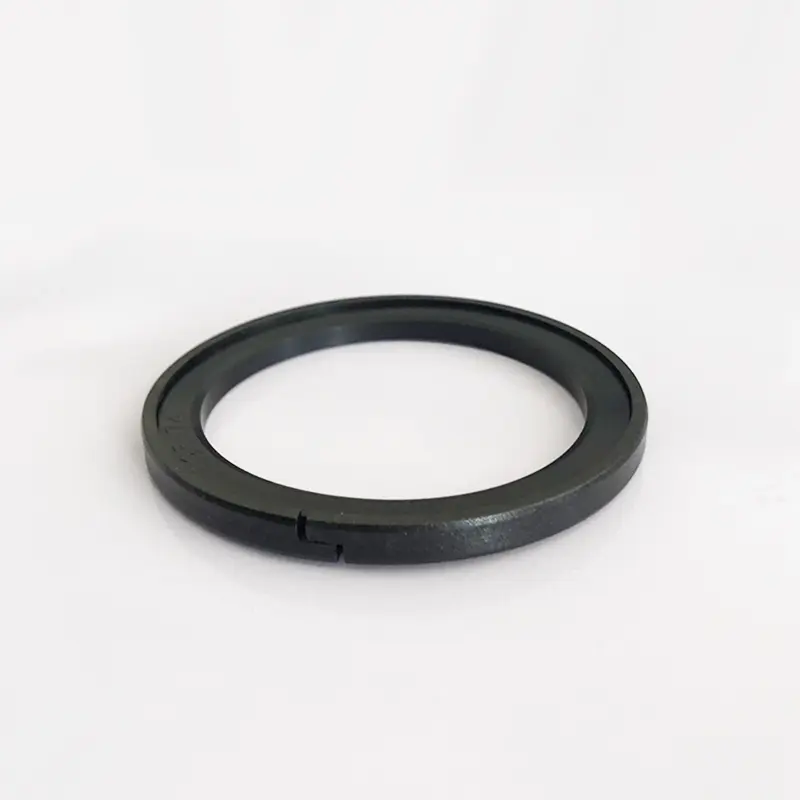

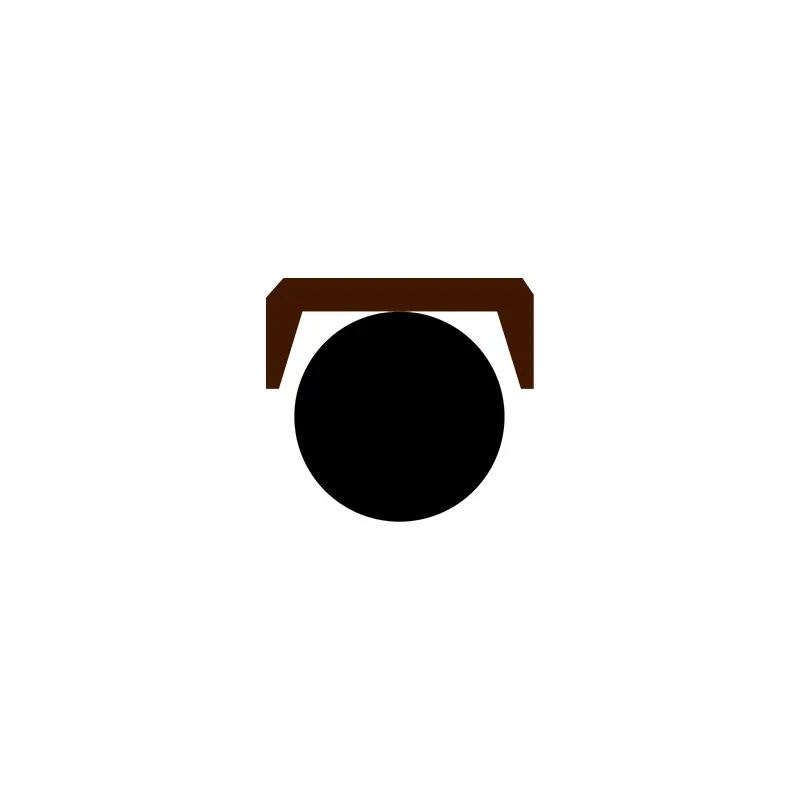

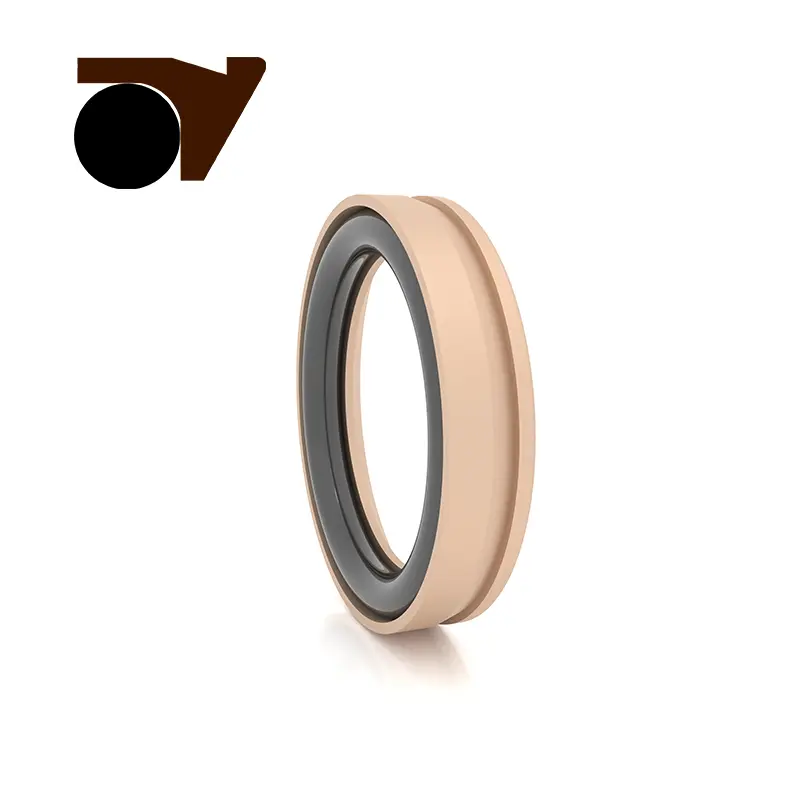

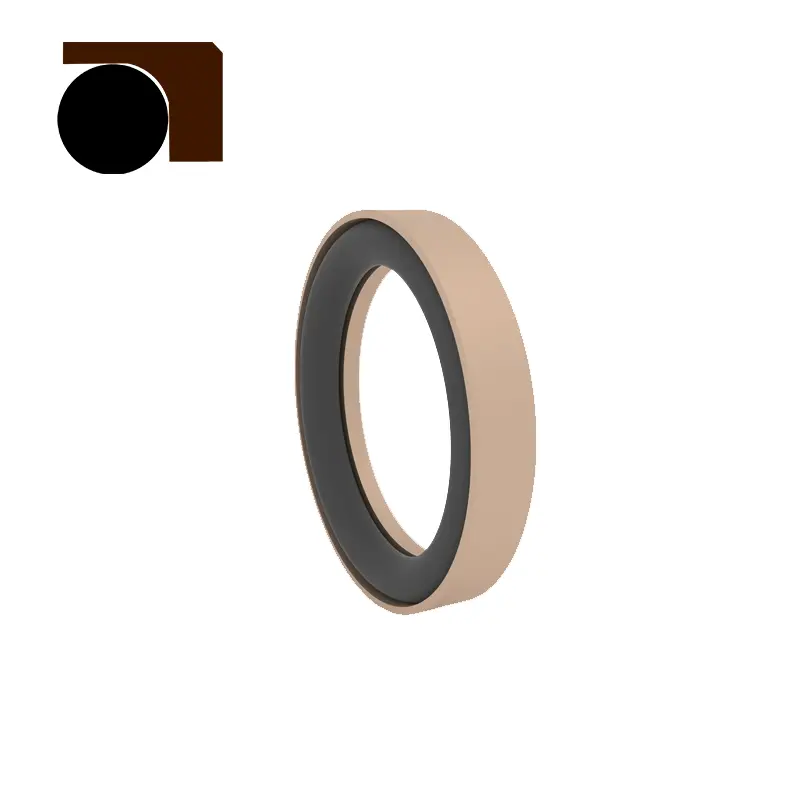

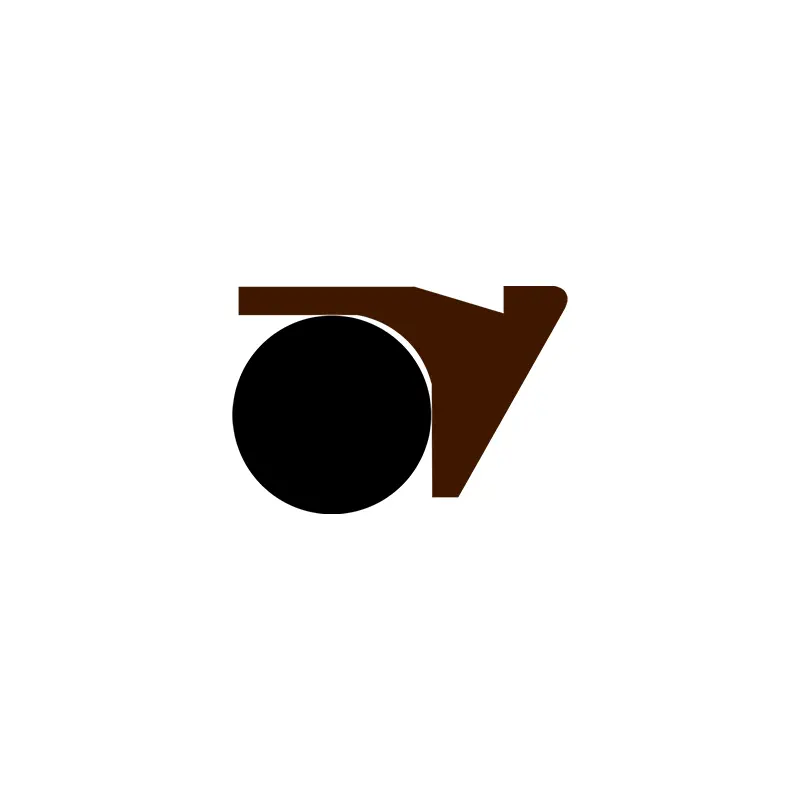

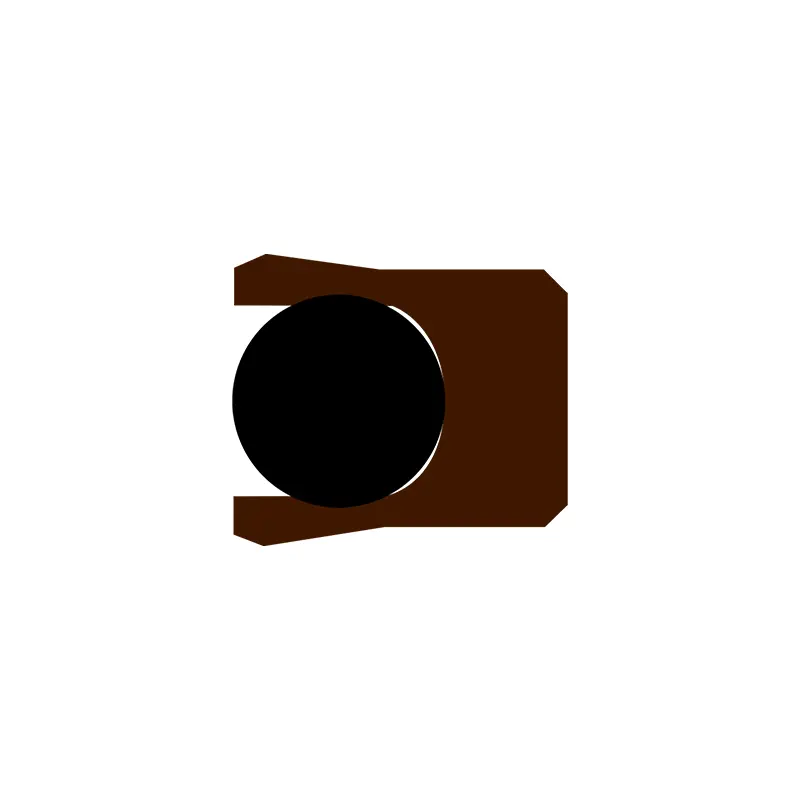

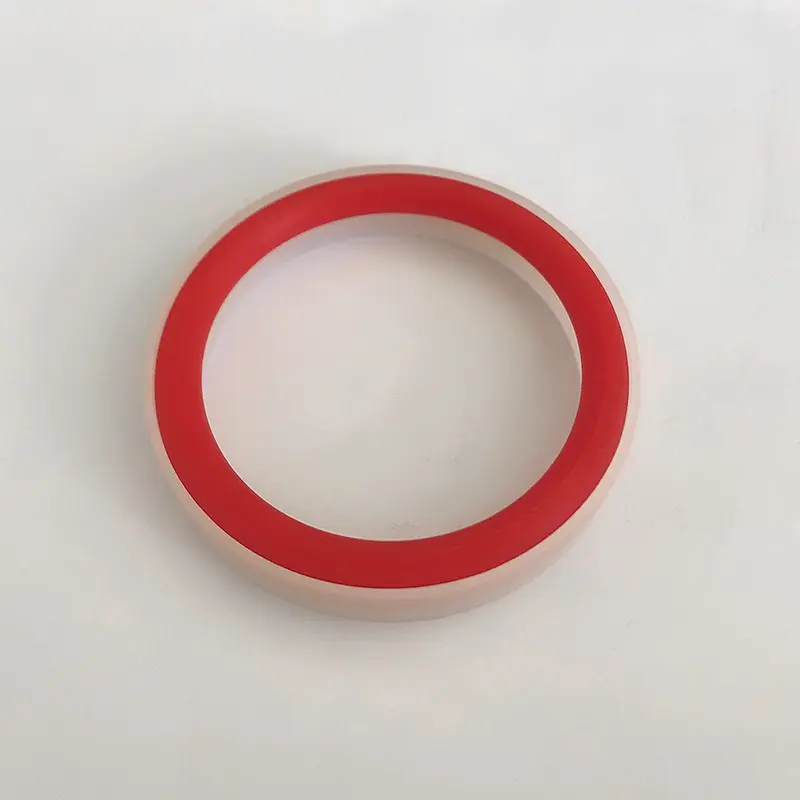

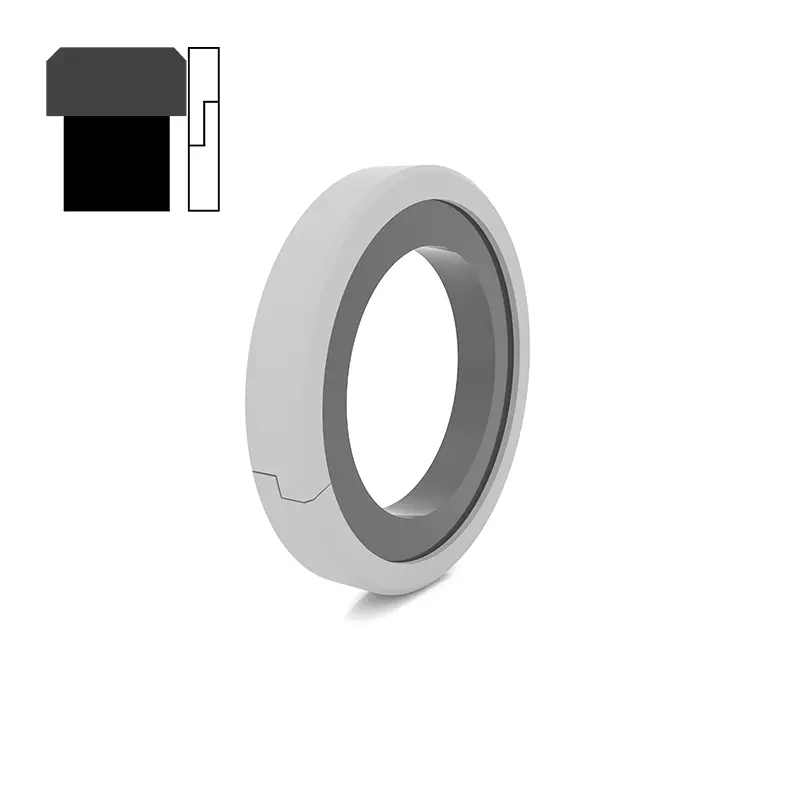

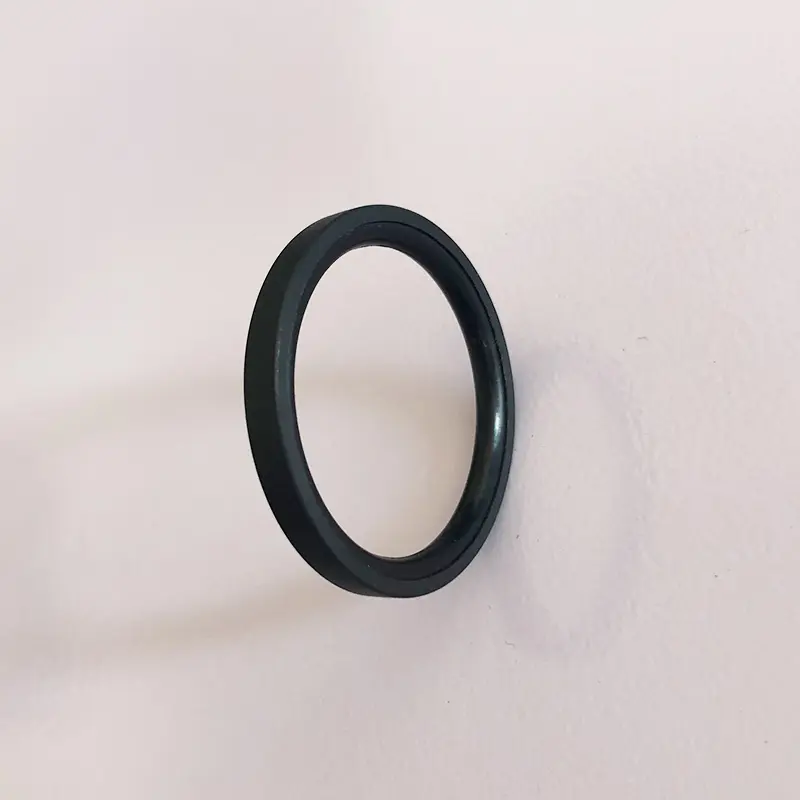

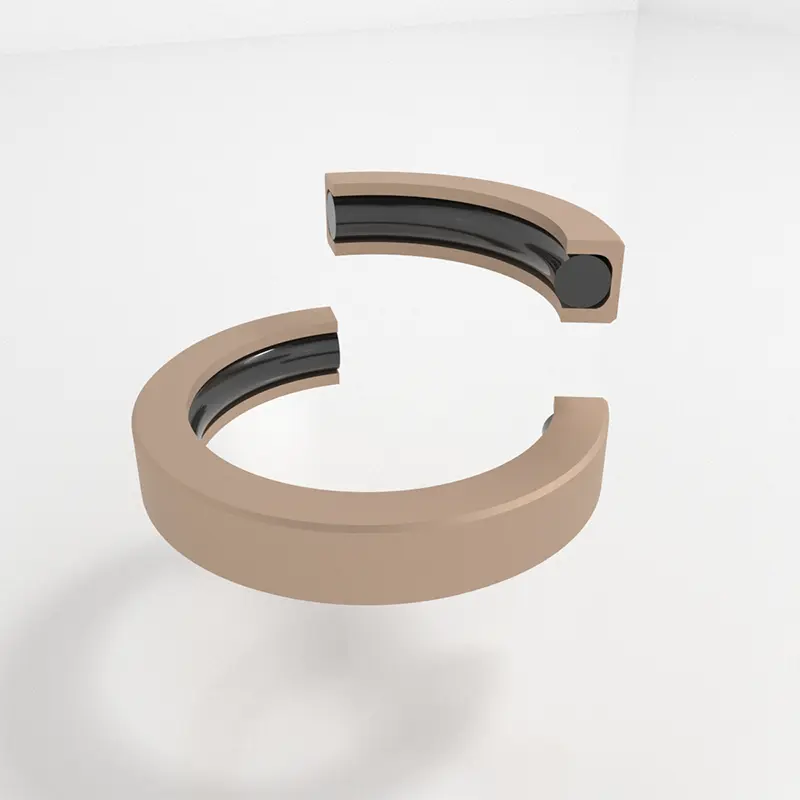

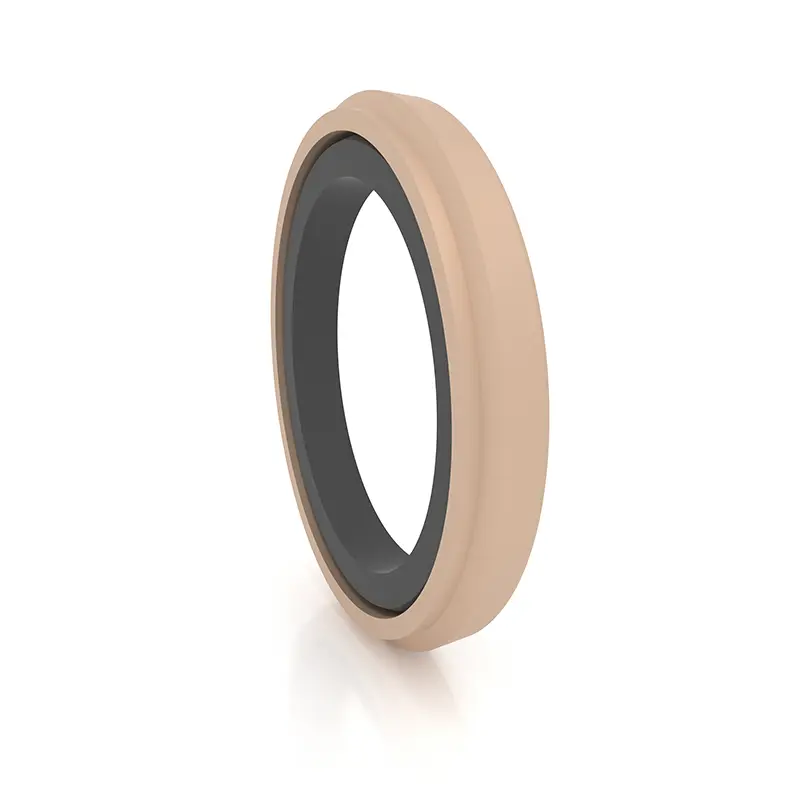

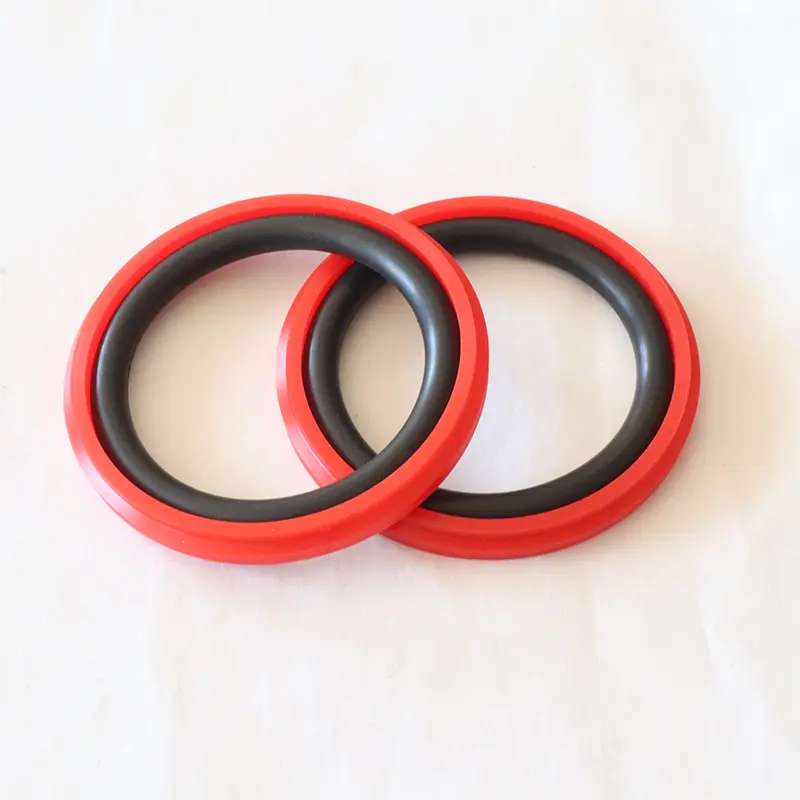

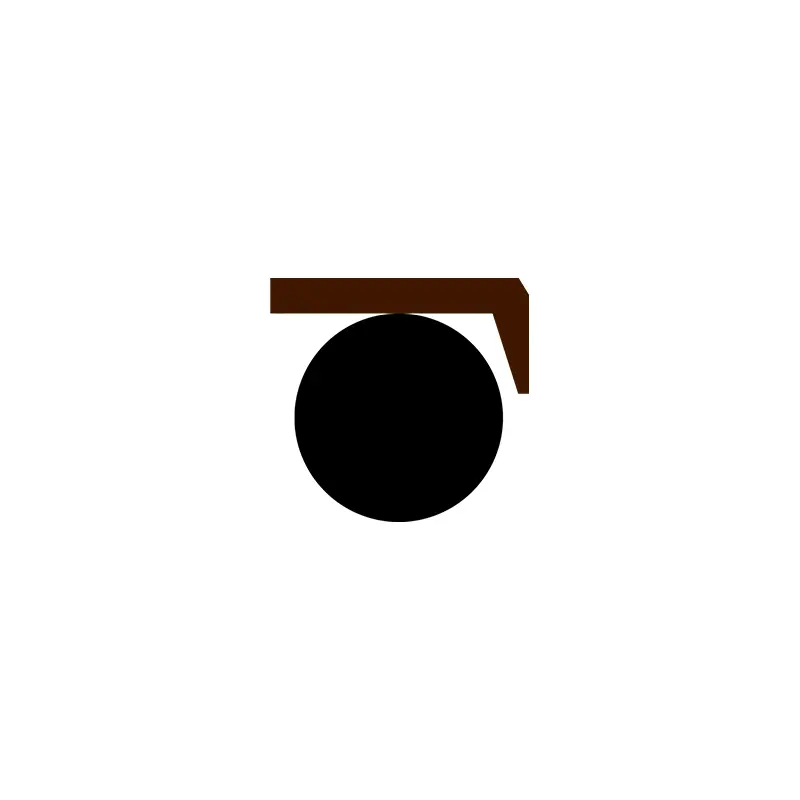

Ущільнювачі високого тиску для поршневих отворів відмінні, що складаються з PTFE або спеціального композитного матеріалу, спеціально у формі ущільнювальних кілець та високих еластичних о-подібних гумових кілець. Згідно з відповідними ущільнювальними кільцями, вони поділяються на серію RC58-RC64 (адаптовані до GB1235), які спеціально використовуються для гідравлічного зворотно-поступального руху однобічного герметизації.
Матеріал PTFE має сильну хімічну стійкість, кислотну та лужну корозійну стійкість і адаптується до складних хімічних середовищ. Герметичне кільце та гумове кільце працюють разом, щоб досягти відмінного ефекту герметизації.
У морській інженерії ущільнювачі високого тиску для отворів поршня можуть забезпечити ключовий захист для гідравлічної системи глибоких морів. Глибокий тиск води високий, а морська вода дуже корозійна. Матеріальна перевага є однією з передумов продукту для забезпечення стійкості до високого тиску та резистентності до корозії.
У виробництві важких машин велика гідравлічна телескопічна зброя дуже приносить користь. Будівельне майданчик складний, телескопічні зброї часто рухаються, а тиск змінюється. Матеріал PTFE стійкий до носіння, поєднується з тонкою конструкцією губ, компенсацією в режимі реального часу для зносу, щільним ущільненням та зменшенням ризиків відмови.
У полі нових енергетичних транспортних засобів також критичні ущільнення високого тиску для отворів поршня. У гідравлічних компонентах EPS матеріал стабільний і може точно герметично ущільнюватися перед ерозією гідравлічної нафти та змінами температури; У гальмівній системі, для корозійного удару високого тиску та корозії гальмівної рідини, спеціальна структура та оптимізоване кільце ущільнення товщини суворо запобігає витоку та забезпечення безпеки.
Ущільнювачі високого тиску для поршневих отворів, які ми виробляємо, мають деякі моделі з тонкою конструкцією губ з хорошою компенсацією та відмінною герметизацією. Вони добре оптимізовані для тиску води та середовища низької віри. Спеціальна структура стійка до високого тиску і має чудову якість матеріалу. Це найкращий вибір для відкриття ефективної герметизації.
Особливості продукту:
1. Низьке тертя, невеликий стартовий опір, гладкий рух, рівне динамічне та статичне тертя, без повзучості;
2. Довге життя, може використовуватися для ущільнювачів без нафти;
3. Можна використовувати для герметизації високого тиску, надвисокого тиску, води та інших середовищ з низькою в'язкістю;
4. Можна використовувати для герметизації води та інших медіа з низькою в'язкістю
Вибір матеріалу

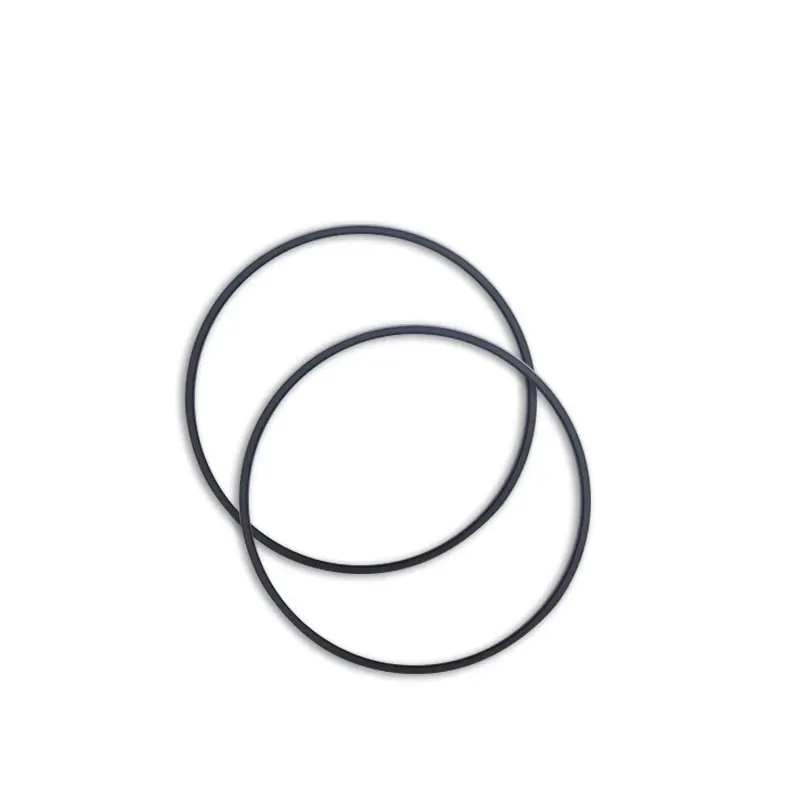

1. Матеріали для ущільнювачів-це: нітрилова гума R01 (NBR), Fluororubber R02 (FKM) тощо.
2. Матеріали для герметизації: Стандартний матеріал PTFE3, інші додаткові матеріали PTFE1, PTFE2, PTFE4, композитні термопластичні матеріали.
Застосовувані умови праці ущільнювачів високого тиску для поршневих отворів (граничні значення не повинні з’являтися одночасно) | |||||
Профіл | Модель | Тиск (MPA) |
Температура (℃) | Швидкість (м/с) | ЗМІ |
![]() |
RC51/RC52 | ≤70 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), газ тощо. |
-20 ~+180 (відповідність ущільнювача FKM) | |||||
![]() |
RC53/RC54 | ≤100 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), газ тощо. |
-20 ~+180 (відповідність ущільнювача FKM) | |||||
![]() |
RC55 | ≤200 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), вода тощо. |
-20 ~+180 (відповідність ущільнювача FKM) | |||||
![]() |
RC56/RC57 | ≤100 | 35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), газ тощо. |
-20 ~+180 (відповідність ущільнювача FKM) | |||||
![]() |
RC58/RC59 | ≤200 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), вода тощо. |
-20 ~+200 (відповідність ущільнювача FKM) | |||||
![]() |
RC60 | ≤260 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), вода тощо. |
-20 ~+200 (відповідність ущільнювача FKM) | |||||
![]() |
RC61 | ≤60 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), вода тощо. |
-20 ~+200 (відповідність ущільнювача FKM) | |||||
![]() |
RC61-B | ≤60 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), вода тощо. |
-20 ~+200 (відповідність ущільнювача FKM) | |||||
![]() |
RC62 | ≤60 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), вода тощо. |
-20 ~+200 (відповідність ущільнювача FKM) | |||||
![]() |
RC63/SPGC | ≤20 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), газ тощо. |
-20 ~+180 (відповідність ущільнювача FKM) | |||||
![]() |
RC64 | ≤20 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | Гідравлічна олія на основі мінеральних речовин, рідина полум'я (HFA/HFB), газ тощо. |
-20 ~+180 (відповідність ущільнювача FKM) | |||||
![]() |
Добре | ≤50 | -35 ~+110 (відповідність ущільнювача NBR) | ≤1 | Гідравлічне масло на основі мінеральних речовин, рідина полум'я (HFA/HFB) тощо. |
Приклад замовлення:
Модель замовлення RC51-80x70x7.6-PTFE3-R01
Діаметр модель-циліндра X канавка Діаметр X Газира ширина PTFE3-модифікований код матеріалу PTFE R01 код матеріалу для кільця
Модель замовлення RC53-80x69.6x9.8-ptfe3 -r01
Діаметр модель-циліндра X канавка Діаметр X Ширина канавка PTFE3-модифікований код матеріалу PTFE R01- O-Ring Material Code Material
Модель замовлення RC55-80x69.4x10.6-PTFE3-R01
Діаметр модель-циліндра X канавка Діаметр X Ширина канавка PTFE3-модифікований код матеріалу PTFE R01- O-Ring Material Code Material
Модель замовлення RC56-80X70X9.2-PTFE3 -R01
Діаметр модель-циліндра X канавка Діаметр X Ширина канавка PTFE3-модифікований код матеріалу PTFE R01- O-Ring Material Code Material

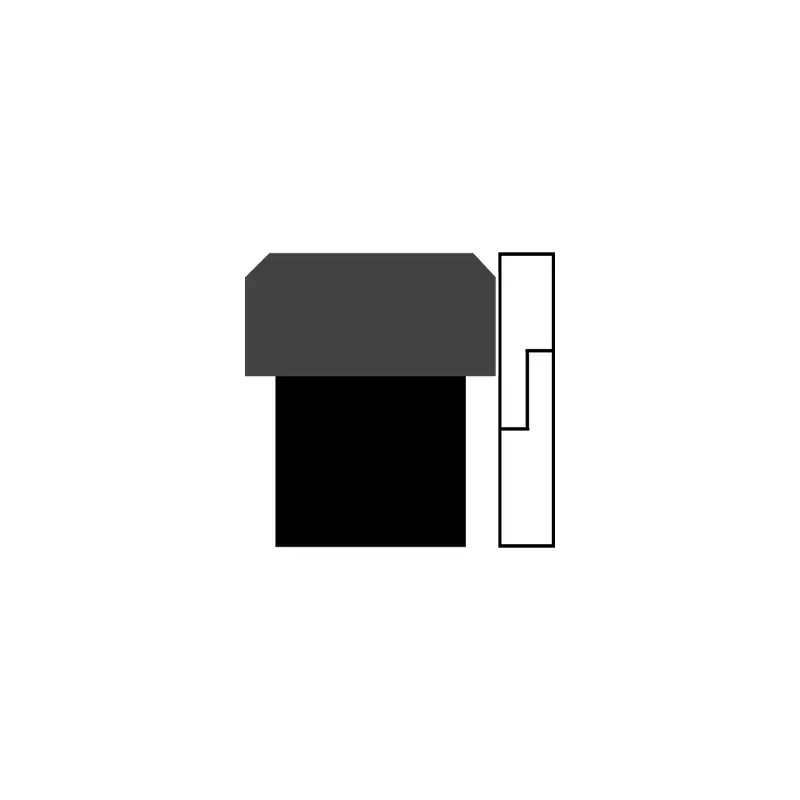

Модель замовлення OK-80x59x8 Діаметр циліндра X Діаметр канавки X Ширина канавка

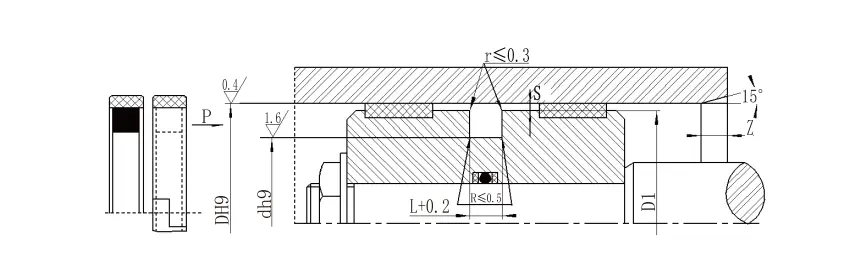

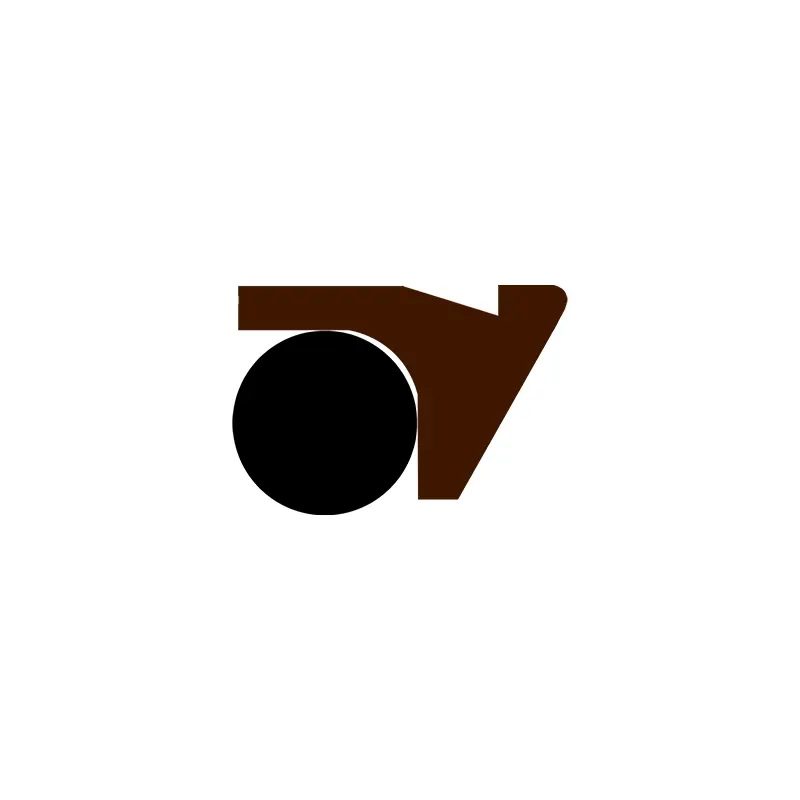

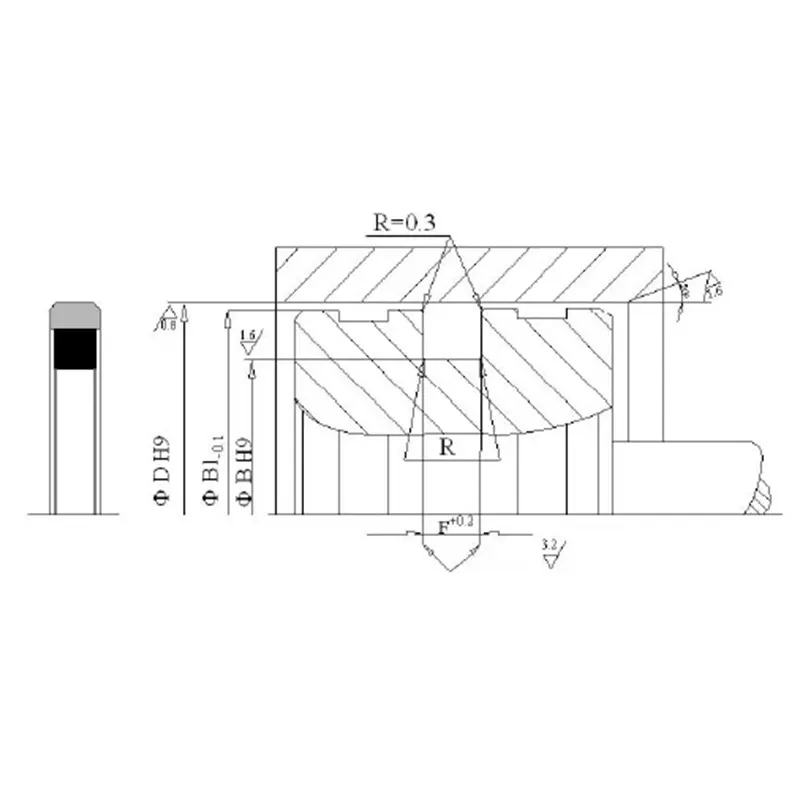

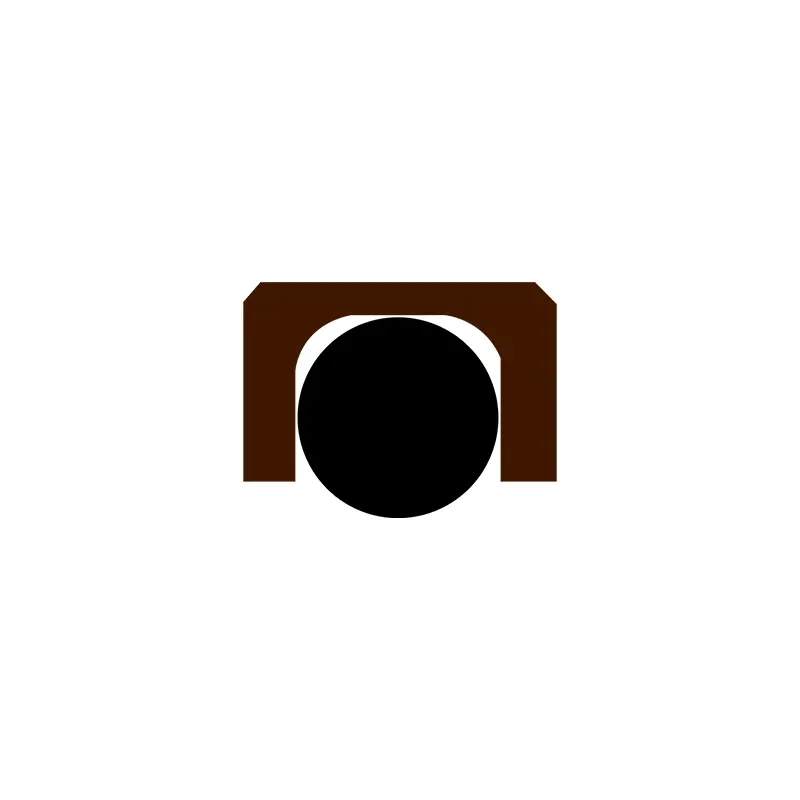

Специфікація

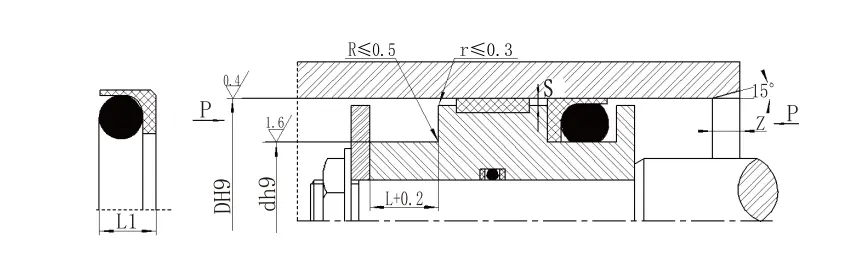

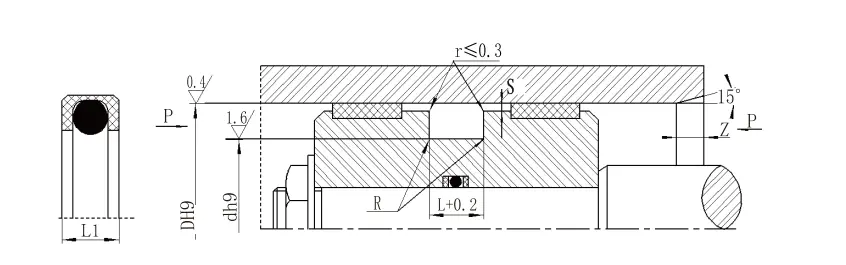

Таблиця параметрів специфікації RC51 (будь -які специфікації в межах параметрів доступні)Стандартний тип DH9 RC51 |
Світле навантаження Dh9 RC51-Q |
Важке навантаження DH9 RC51-Z |
Діаметр канавки D H9 |
Ширина канавка L+0.2 |
Висота ущільнення L1 | Радіальний зазор sмаксимум | Фаска Zхв |
Діаметр дротяного кільця d0 |
|
<20mpa | <40mpa | ||||||||
8 ~ 12 | 12,9 ~ 23,9 | - | D-3,5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
12,9 ~ 23,9 | 24 ~ 49,9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
24 ~ 49,9 | 50 ~ 121,9 | 12,9 ~ 23,9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
50 ~ 121,9 | 122 ~ 690,9 | 24 ~ 49,9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
122 ~ 690,9 | 691 ~ 999 | 50 ~ 121,9 | D-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
691 ~ 999 | 1000 ~ 1599 | 122 ~ 690,9 | D-15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
Примітка: 1. Простіше встановити у закриті канавки> 30 мм за допомогою серії навантаження світла. | |||||||||
2. Будь ласка, зверніться до нашої компанії щодо встановлення закритого канавки. | |||||||||
3. Для тиску> 40mpa область кореня ущільнювача використовує толерантність H8/F8. |
RC52 (відповідні специфікації ущільнювача GB1235) (будь-які специфікації в межах параметрів доступні) | ||||||
Діапазон діафрагми D H9 |
Діаметр канавки D H9 |
Ширина канавка L+0.2 |
Висота ущільнення L1 |
Радіальний зазор Sмаксимум |
Фаска Zхв |
Діаметр дротяного кільця d0 |
12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
170 ~ 1500 | D-15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
Приклад замовлення RC52—80x69.2x8.2-PTFE3-R01 | ||||||
Діаметр модель-циліндра X Діаметр канавки X Ширина канавка PTFE3- Модифікований код матеріалу PTFE R01- O-Ring Material Code Матеріал |
Специфікації RC53 (будь -які специфікації в межах параметрів доступні) | ||||||
Діапазон діафрагми D H9 |
Діаметр канавки D H9 |
Ширина канавка L+0.2 |
Радіальний зазор Sмаксимум | Фаска Zхв |
Діаметр дротяного кільця dO |
|
<40mpa | <60mpa | |||||
13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
122 ~ 1500 | D-13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
Технічні характеристики RC54 (відповідність ущільнювача GB1235) (будь-які специфікації в межах параметрів доступні) | ||||||
Діапазон діафрагми D H9 | Діаметр канавки D H9 | Ширина канавка Л+0.2 | Радіальний зазор Sмаксимум | Фаска Zхв | Діаметр дротяного кільця р.O | |
<40mpa | <60mpa | |||||
12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
ПРИМІТКА: Для тиску> 60 мпА область кореня ущільнювача використовує толерантність до H8/F8, а ущільнювач ущільнювача тиску <0,05. |
Діапазон діафрагми D H9 | Діаметр канавки D H9 | Ширина канавка Л+0.2 | Радіальний зазор Sмаксимум | Фаска Zхв | Діаметр дротяного кільця р.O | |
<40mpa | <60mpa | |||||
12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
ПРИМІТКА: Для тиску> 60 мпА область кореня ущільнювача використовує толерантність до H8/F8, а ущільнювач ущільнювача тиску <0,05. |

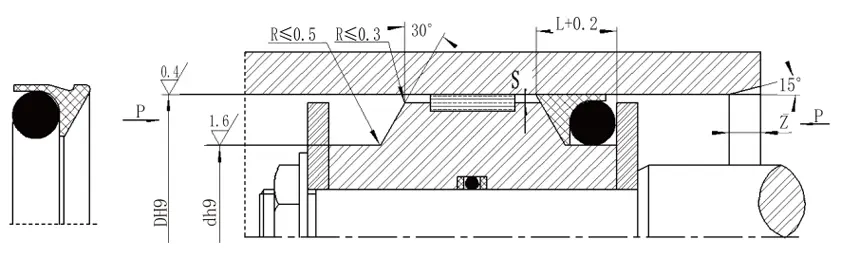

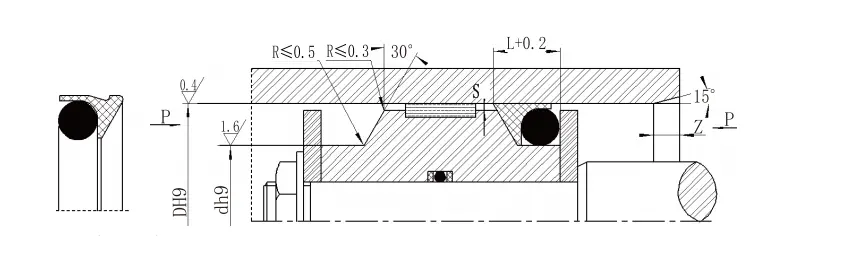

Специфікації RC56 (будь -які специфікації в межах параметрів доступні) | ||||||||||
Стандартний тип DH9 RC56 |
Світле навантаження Dh9 RC56-Q |
Важке навантаження DH9 RC56-Z |
Діаметр канавки D H9 |
Ширина канавка L+0.2 |
Висота ущільнення L1 | Округлі кути Rмаксимум |
Радіальний зазор sмаксимум | Фаска Zхв |
Діаметр дроту ущільнювача dO | |
<20mpa | <40mpa | |||||||||
8 ~ 12,9 | 13 ~ 23,9 | - | D-3,8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
13 ~ 23,9 | 24 ~ 49,9 | 8 ~ 12,9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
24 ~ 49,9 | 50 ~ 121,9 | 13 ~ 23,9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
50 ~ 121,9 | 122 ~ 629 | 24 ~ 49,9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
122 ~ 629 | 630 ~ 999 | 50 ~ 121,9 | D-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
ПРИМІТКА: 1. Для тиску> 60 мПа область кореня ущільнювача використовує відповідну толерантність H8/F8 та ущільнювач ущільнювача тиску <0,05. 2. Для діаметрів циліндрів> 30 мм його можна встановити у закриті канавки. Будь ласка, зверніться до нашої компанії. |
Технічні характеристики RC57 (відповідність ущільнювача GB1235) (будь-які специфікації в межах діапазону параметрів) | ||||||||
Діапазон діафрагми D H9 | Діаметр канавки D H9 | Ширина канавка Л+0.2 | Висота ущільнення L1 | Круглі кути Rмаксимум | Радіальний зазор sмаксимум | Фаска Zхв | Діаметр дротяного кільця р.O | |
<20mpa | <40mpa | |||||||
8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Приклад замовлення RC57—80x69.2x9.8-PTFE3-R01 | ||||||||
Модель-циліндровий діаметр X канавка Діаметр X Газира ширина PTFE3, R01 Матеріальний код |
