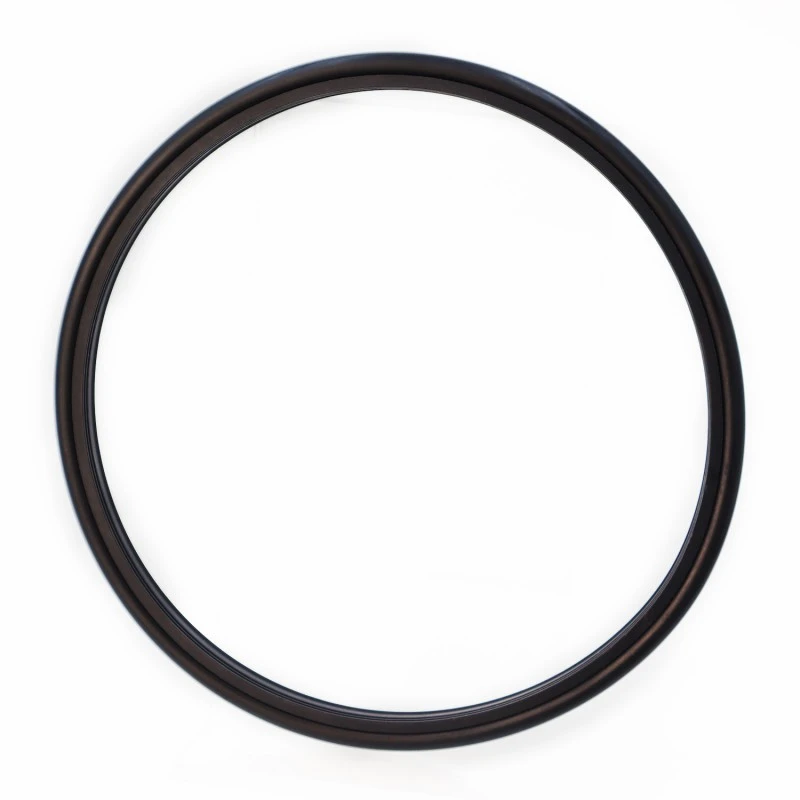

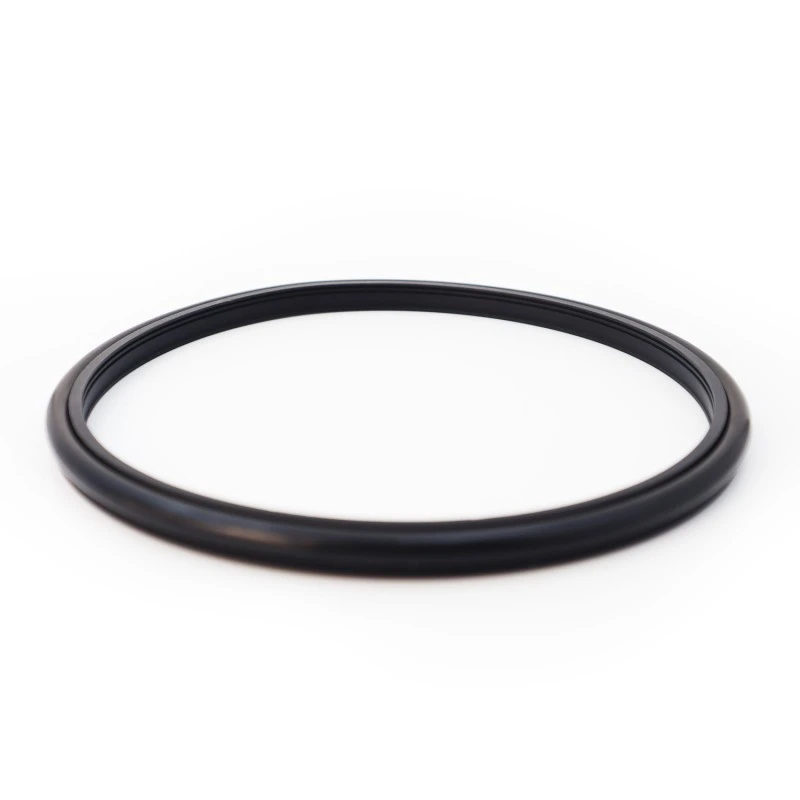

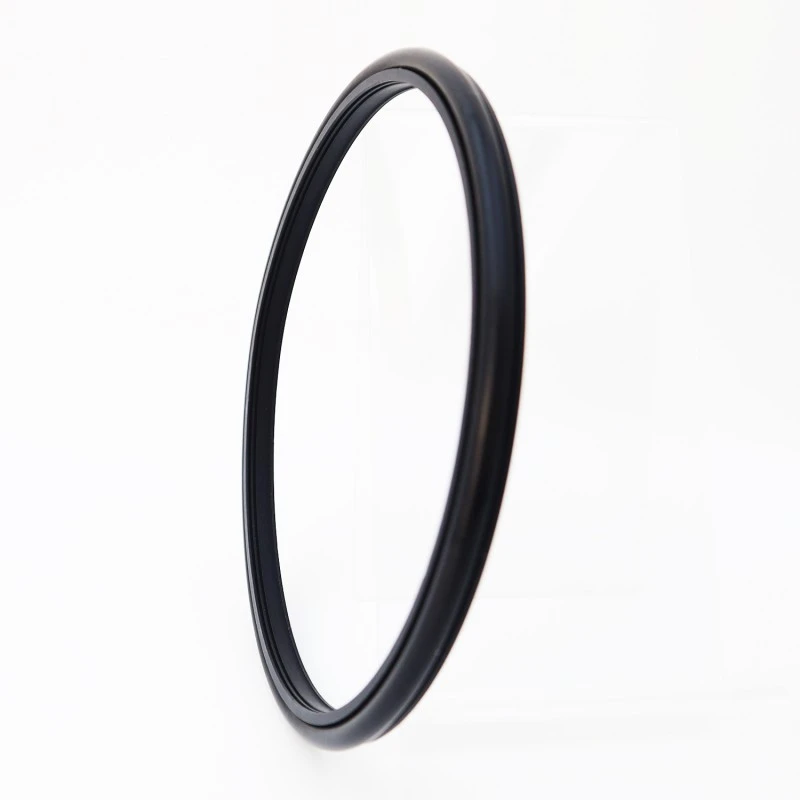

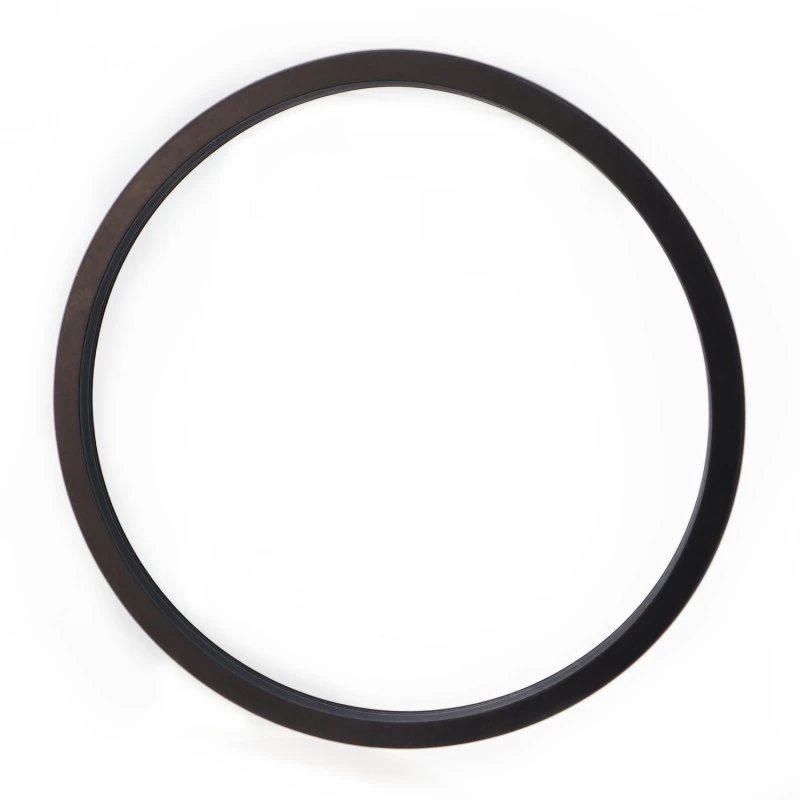

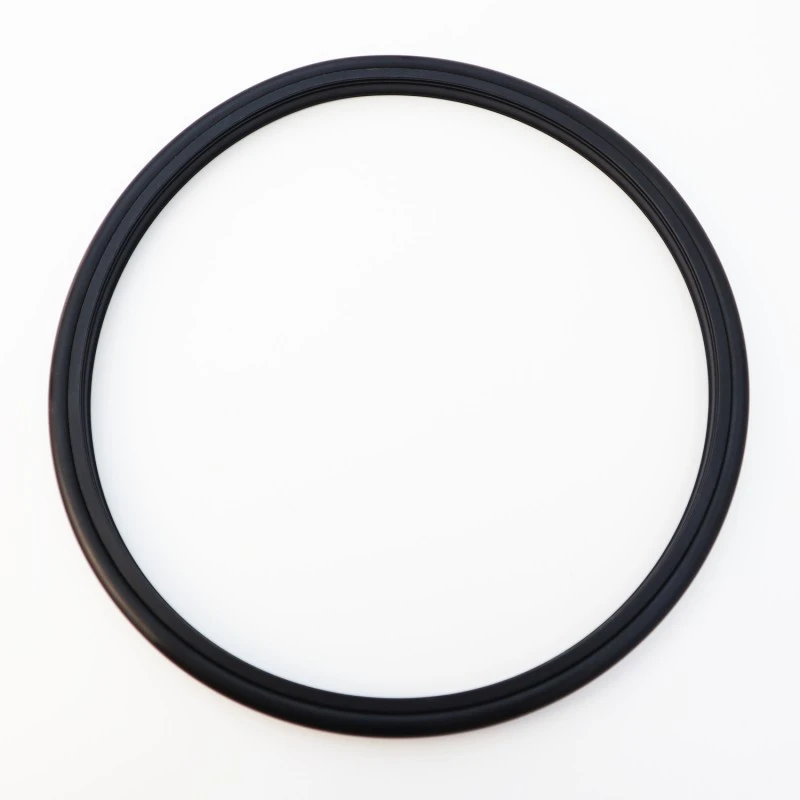

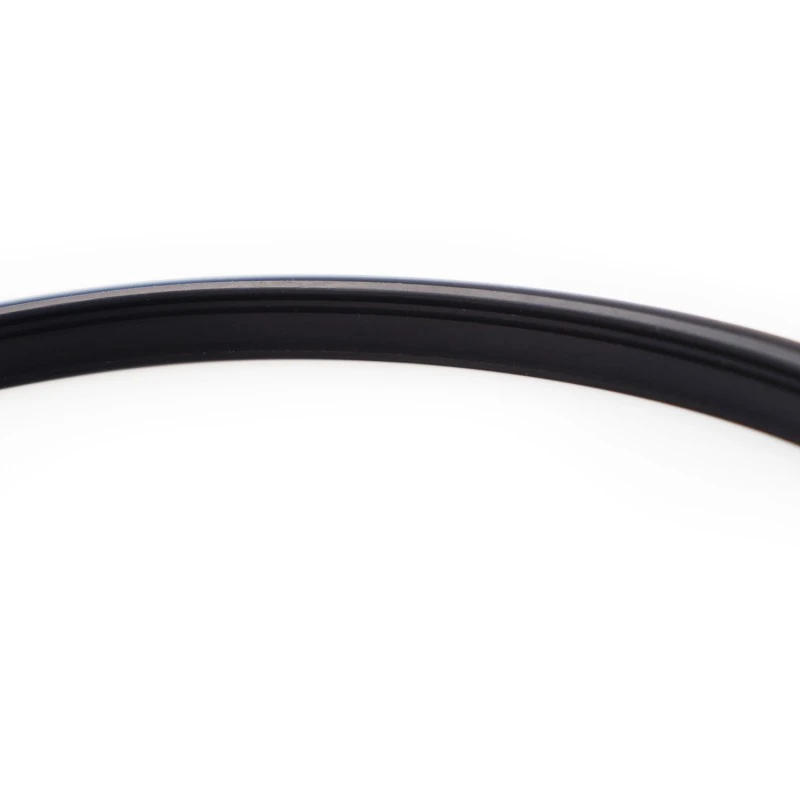

Ущільнення валу для цементного шламу під високим тиском: довгий термін служби, низьке тертя, відмінні характеристики ущільнення, компактна конструкція, легке встановлення, використання та обслуговування. Його спеціальна ущільнювальна кромка та оптимізована конструкція товщини забезпечують гарне ущільнення навіть у жорстких середовищах, таких як цементний розчин. При використанні для ущільнення грязіподібних середовищ ми рекомендуємо мастило між двома (або більше) ущільненнями.
Застосовні умови експлуатації (граничні значення не повинні виникати одночасно)
|
Тиск/МПа |
Температура / °C |
Швидкість / м/с |
Середній |
|
|
Зворотно-поступальний рух |
Обертальний рух |
|||
|
≤100 |
-35~+100 (з відповідними ущільнювальними кільцями NBR) |
≤6 |
≤2 |
Вода, грязь, сира нафта, гідравлічне масло, емульсія |
|
-20~+200 (з відповідним ущільнювальним кільцем FKM) |
||||
Якщо у вас виникнуть будь-які запитання або надзвичайні ситуації під час використання ваших продуктів, ви можете зв’язатися з Ruichen у будь-який час. Ми надаємо цілодобову гарячу лінію технічної консультації для вирішення термінових технічних проблем.
У разі протікання ущільнювачів, надмірного зносу або будь-яких збоїв у роботі наша команда технічної підтримки негайно розпочне процес реагування за допомогою телефонного дзвінка або електронного листа. Ми можемо надати вам попереднє судження та рішення за допомогою дистанційної відеодіагностики, аналізу зображень та інших методів. Для складних проблем ми обіцяємо надати попередній звіт про аналіз протягом 48 годин і, якщо необхідно, відправити інженерів на сайт для надання технічної підтримки та спільного дослідження проблеми з вами до повного вирішення проблеми.
Вибір матеріалу
1. Відповідні матеріали ущільнювального кільця включають: R01 нітрил-бутадієн-каучук (NBR), R02 фторкаучук (FKM) тощо.
2. Матеріали ущільнювальних кілець: стандартний матеріал PTFE4, інші додаткові матеріали включають PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 тощо.
Приклад замовлення
Модель для замовлення RC2061-80*91,7*7,6-PTFE4-R01 Модель - Діаметр валу * Діаметр канавки * Ширина канавки - Код матеріалу

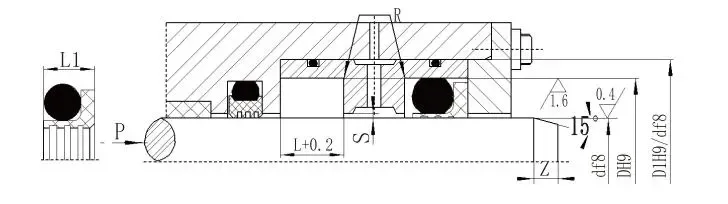

(a) Відкрита структура

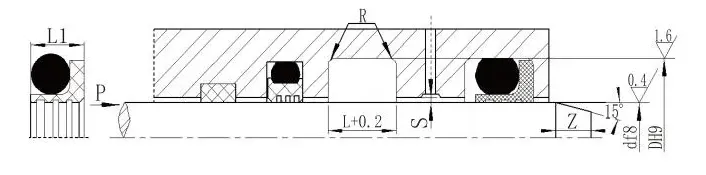

(b) Закрита структура
Технічні характеристики (доступні будь-які розміри в межах зазначеного діапазону)
|
Діапазон діаметрів валу Стандартний тип d f8 RC2061 |
Діапазон діаметрів валу Важкий тип навантаження d f8 RC2061-Z |
Діаметр канавки DH9 |
Ширина канавки L+0,2 |
Ширина ущільнення L1 |
Заокруглені кути Rmax |
Радіальний зазор Smax |
Фаска Змін |
Діаметр дроту ущільнювального кільця |
||
|
<10 МПа |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Примітка: 1. Для діаметрів валу ≤ 30 мм рекомендована конструкція з відкритим пазом.
2. При використанні для ротаційних ущільнень, рекомендована твердість поверхні HRC ≥ 58 для обертового вала.
3. Для тисків, що перевищують 30 МПа, рекомендована посадка H8/8 для екструзійного зазору.
