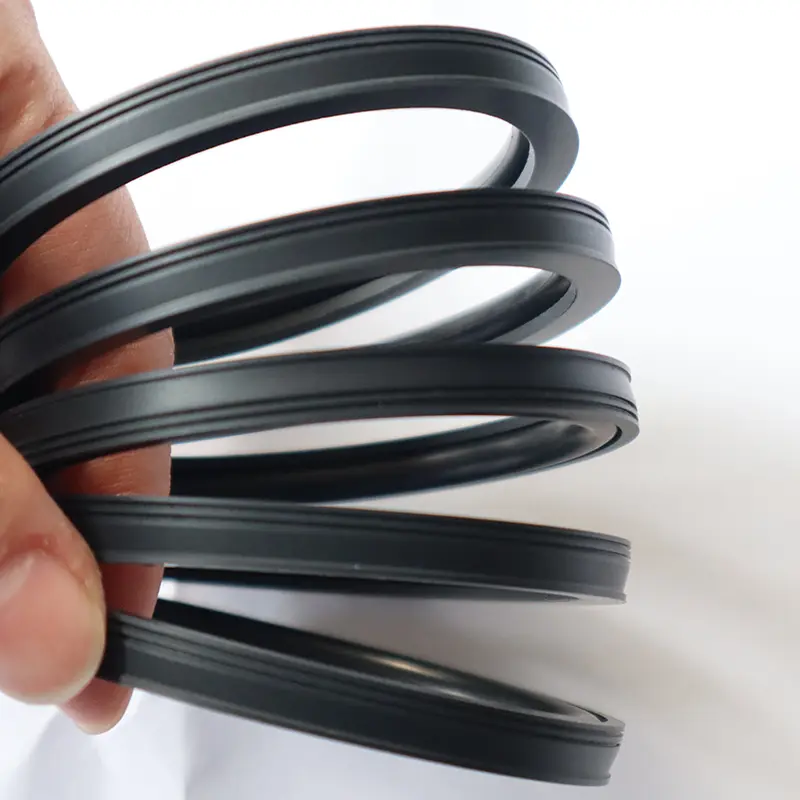

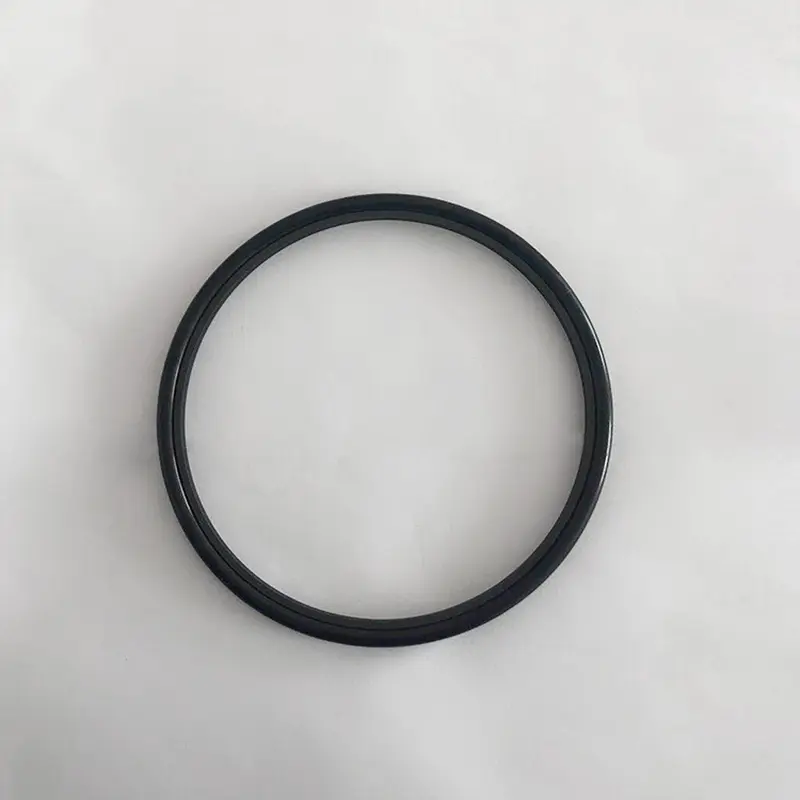

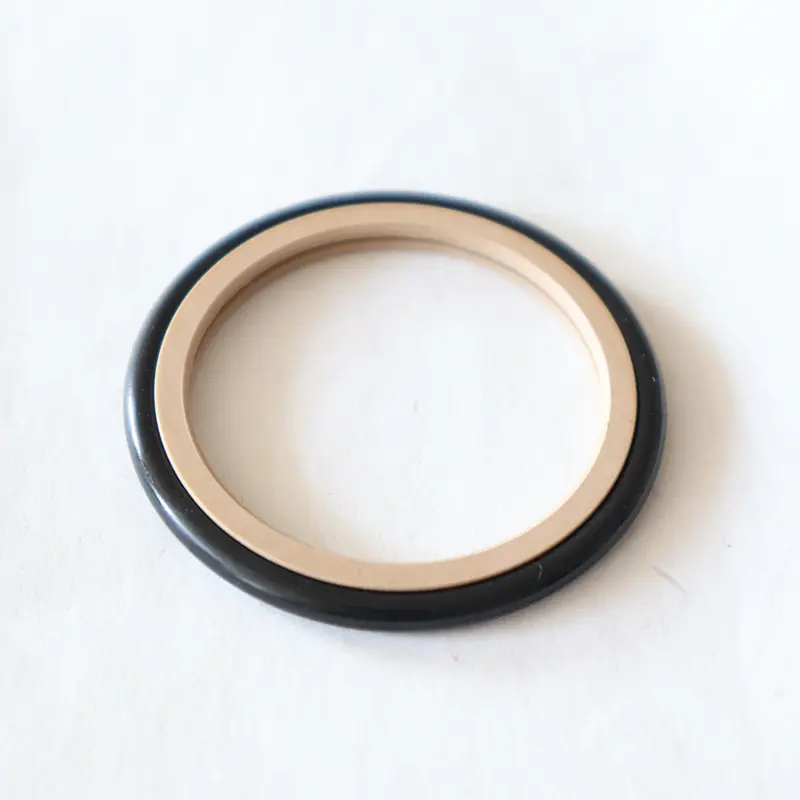

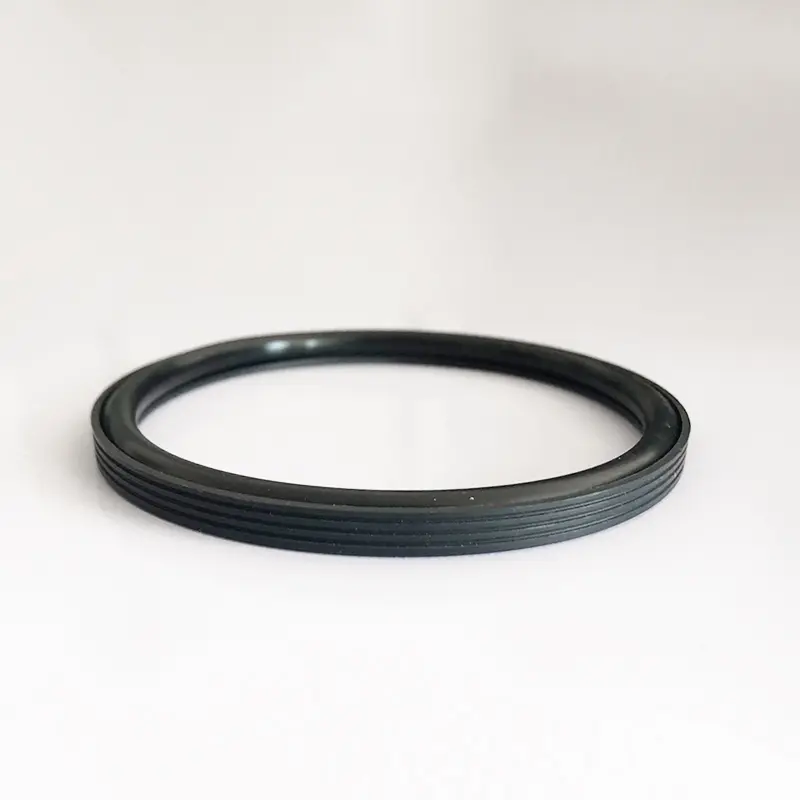

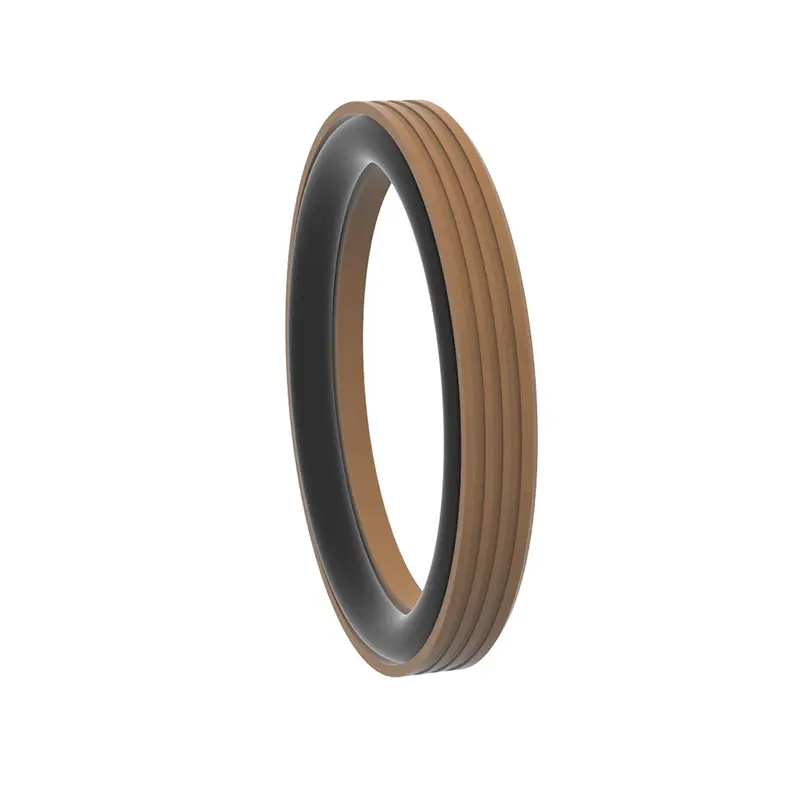

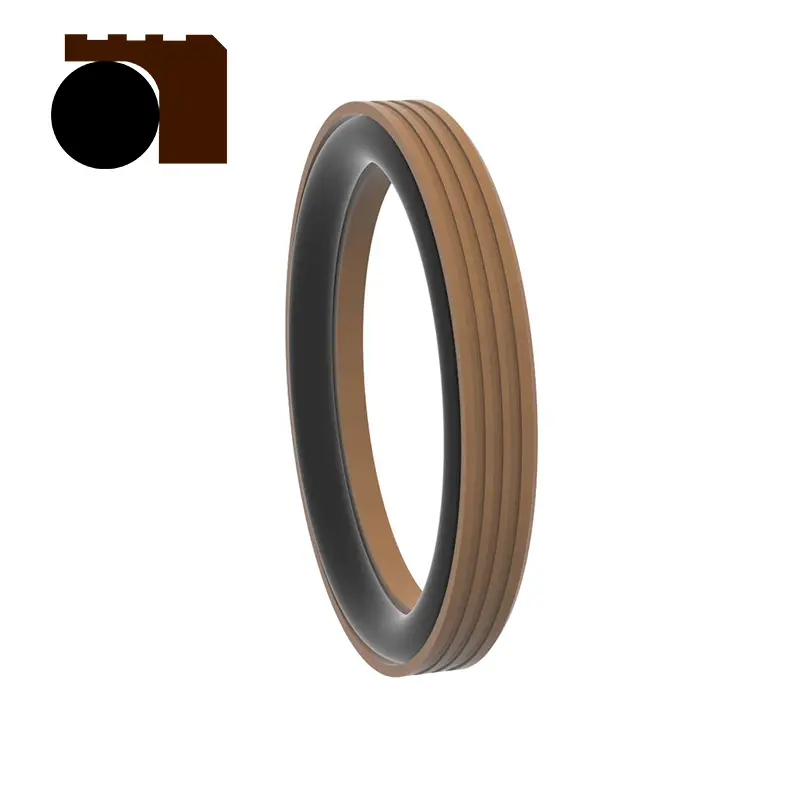

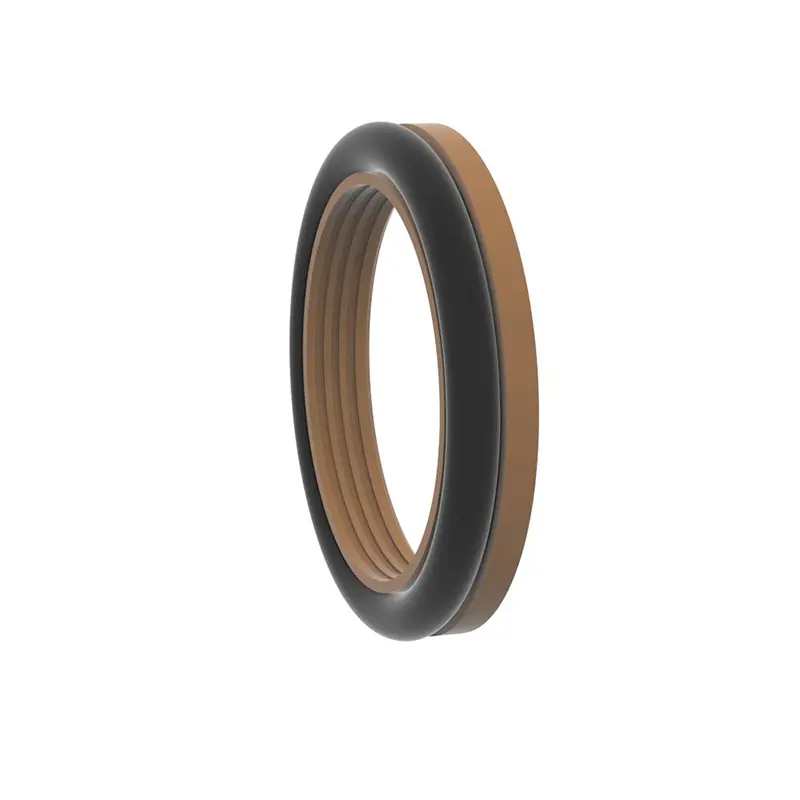

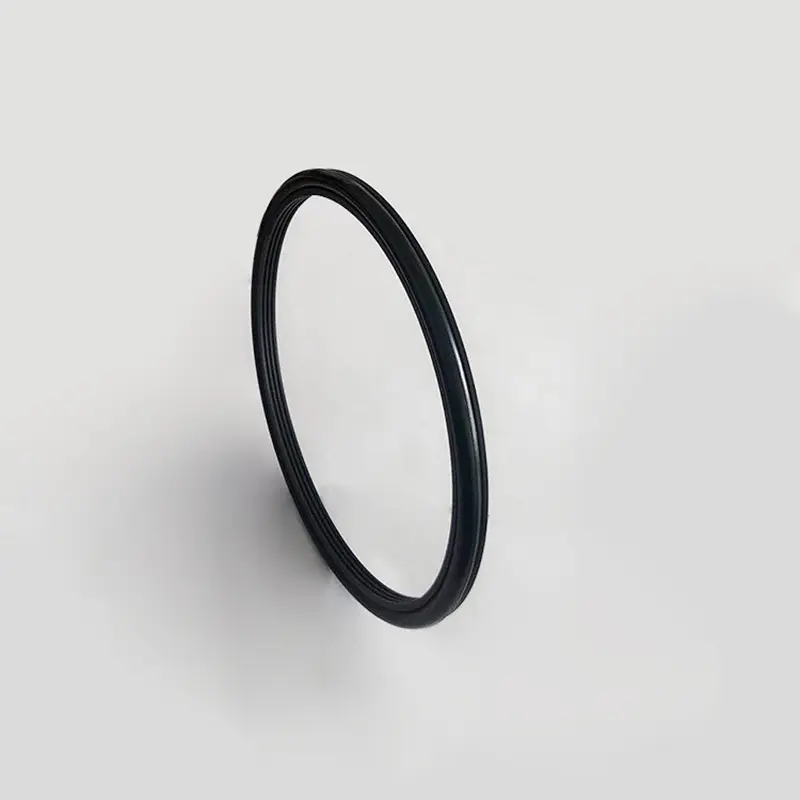

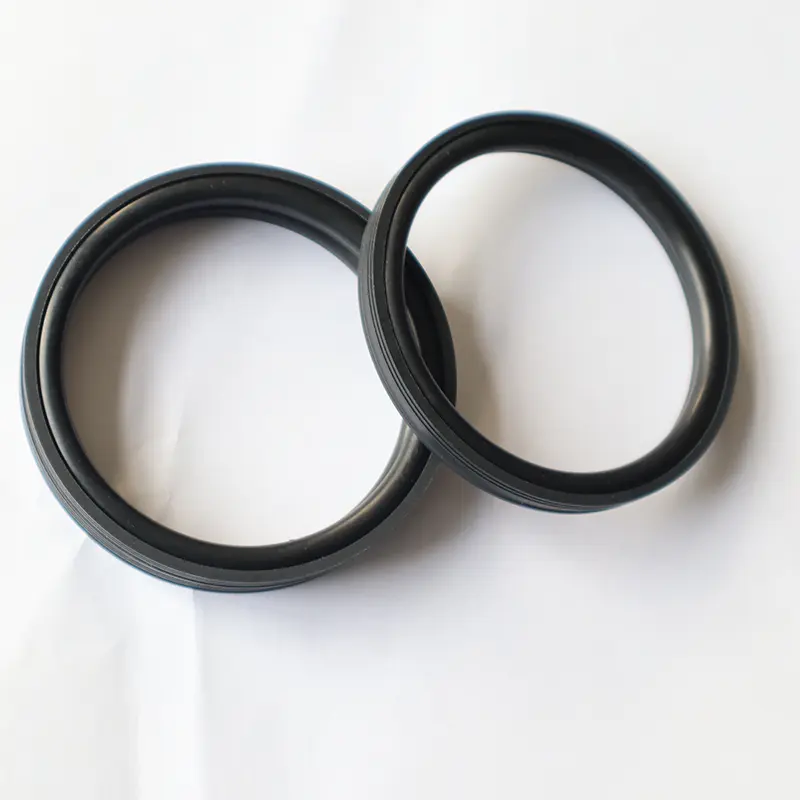

Ущільнювачів RC2061 та RC2062 для цементної суспензії, запущених за допомогою ущільнювачів Ruichen, призначені для впорання зі складними та суворими умовами герметизації суспензії.

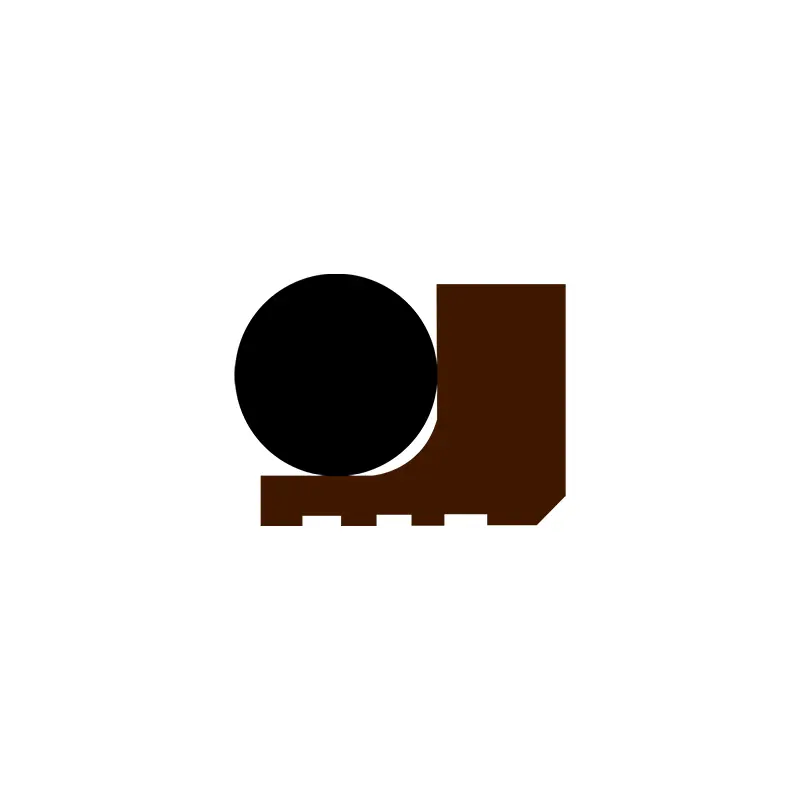

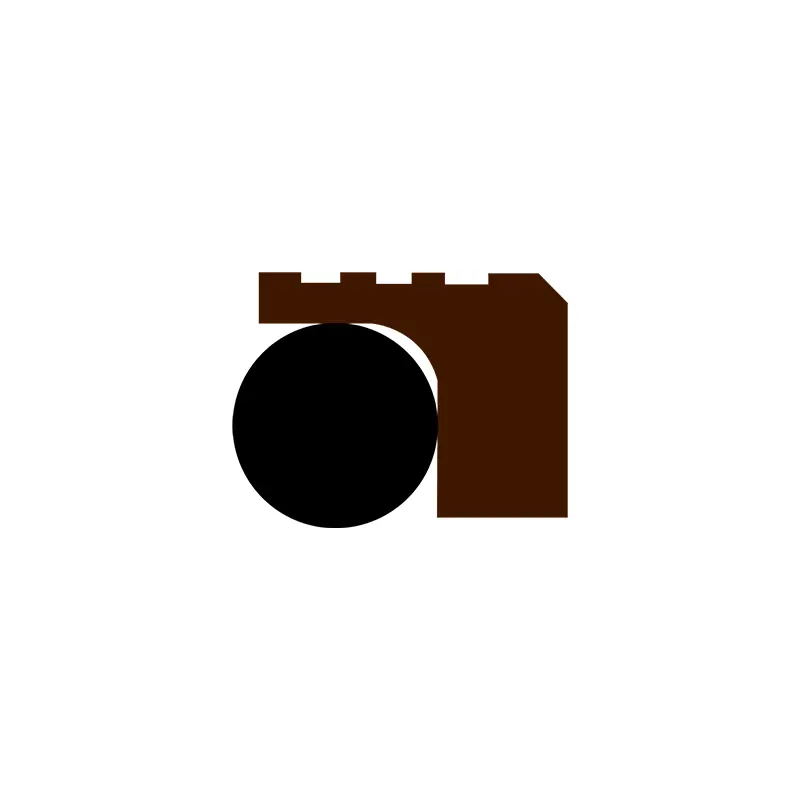

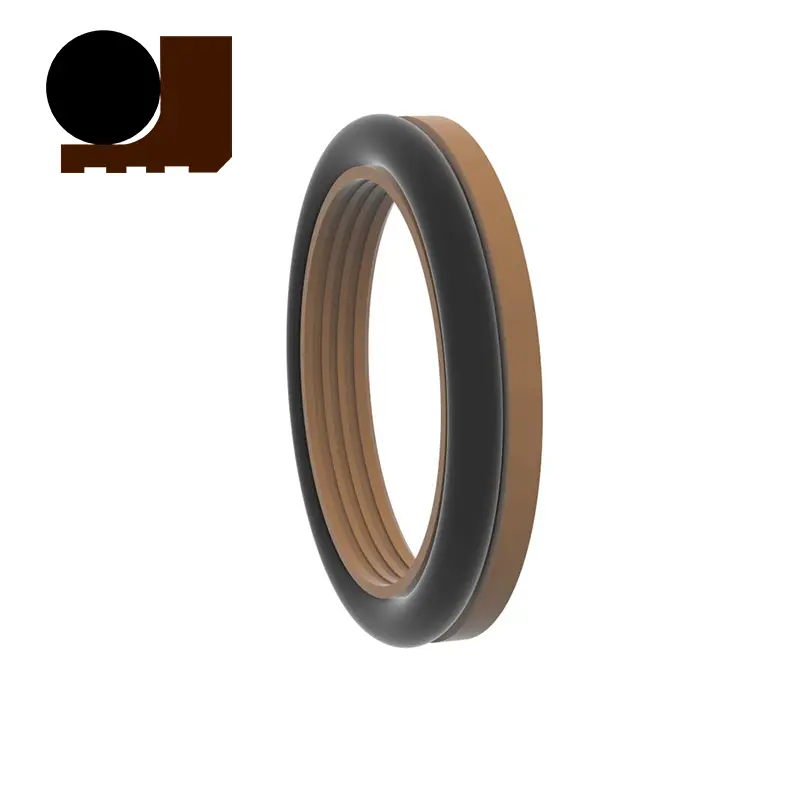

Ці два продукти мають однакову структуру, обидва з яких складаються з ретельно розроблених високофункціональних пластикових пластикових зубчастих кілець та кільців ущільнювачів для досягнення односторонньої герметизації гідравлічного зворотно-поступального та поворотного руху. Вони мають широкий спектр застосувань і можуть відігравати важливу роль у таких обладнаннях, як насоси плунжера, грязьові насоси, гвинтові свердла, бурові установки, обладнання для розвідки нафти та бетонні змішувальні заводи.
З точки зору продуктивності, наші ущільнювачі високого тиску для цементної суспензії можуть показати багато переваг. Характеристики тривалого життя зменшують потребу в частих заміні герметичних деталей та зменшення витрат на обслуговування обладнання; Низькі показники тертя забезпечують плавну роботу обладнання та зменшують втрати енергії; Хороша ущільнювача ефективно запобігає витоку цементної суспензії та забезпечує стабільну роботу обладнання; Невеликий структурний простір зручний для встановлення та планування в обмежених просторах різного обладнання; Легка установка, використання та технічне обслуговування додатково підвищує ефективність використання обладнання.
Для злоякісних середовищ, таких як цементна суспензія, продукт може посилити ефект герметизації за допомогою спеціальної герметизації губи та конструкції оптимізації товщини. При використанні для герметизації медіа -суспензії, щоб додатково покращити продуктивність герметизації та термін експлуатації компонентів, ми рекомендуємо змащення змащення між двома (або більше) печатками. Ці два ущільнювачі високого тиску для цементної суспензії забезпечують надійне та ефективне рішення проблеми ущільнення суспензії високого тиску.
Особливості та додатки продукту:
Приклад замовлення:
Модель замовлення RC2061-80x91.7x7.6-ptfe4-r01 Діаметр модельного валу x Діаметр канавки x
Модель замовлення RC2062-80x68.3x7.6-PTFE4-R01
Модель-циліндровий діаметр X канавка діаметр X канавка
Технічні умови:

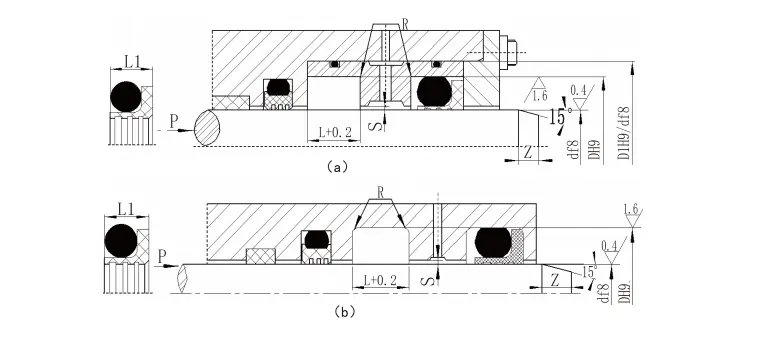

| Діапазон діаметрів вала
Стандартний тип D F8 RC2061 |
Діапазон діаметрів вала
Важке навантаження D F8 RC2061-Z |
Діаметр канавки D H9 |
Ширина канавка L+0.2 |
Ущільнювача ширина1 | Круглі кути Rmax |
Радіальний зазор Smax | Фаска Zmin |
Діаметр дротяного кільця | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15,9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D+8,2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 39 ~ 107,9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Примітка: 1. Для діаметра валу ≤30 мм рекомендується відкритим канавкою. | ||||||||||
| 2. Для обертового ущільнювача рекомендується поверхнева твердість поворотного валу бути HRC ≥58. 3. Для тиску, що перевищує 30 мПа, H8/F8 рекомендується для екструзійного розриву. | ||||||||||

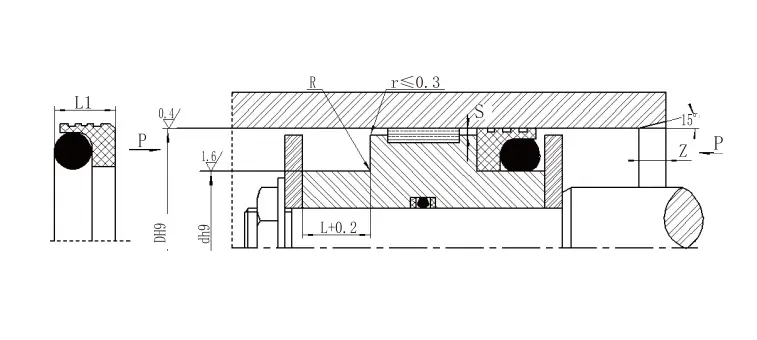

| Діапазон діафрагми
Стандартний D H9 RC2062 |
Діапазон діафрагми
Важке навантаження D H9 RC2062-Z |
Діаметр канавки D H9 |
Ширина канавка L+0.2 |
Ущільнювача ширина1 | Округлі кути Rmax |
Радіальний зазор Smax | Фаска Zmin |
Діаметр дротяного кільця | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12,9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Примітка: 1. Для діаметрів циліндрів ≤ 30 мм рекомендуються відкриті канавки. | ||||||||||
| 2. Для тиску, що перевищує 30 МПа, для зазору екструзії рекомендується H8/F8. | ||||||||||
| Ущільнювачі високого тиску для цементної суспензії | ||||||
| Профіл | Модель | Тиск MPA |
Температура (℃) | Швидкість (РС) |
ЗМІ | |
| Зворотно -поступальний рух | Обертальний рух | |||||
 |
RC2061 | ≤100 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | ≤2 | Вода, грязь, сира олія, гідравлічна олія, емульсія тощо. |
| -20 ~+200 (відповідність ущільнювача FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (відповідність ущільнювача NBR) | ≤6 | ≤2 | Вода, грязь, сира олія, гідравлічна олія, емульсія тощо. |
| -20 ~+200 (відповідність ущільнювача FKM) | ||||||
