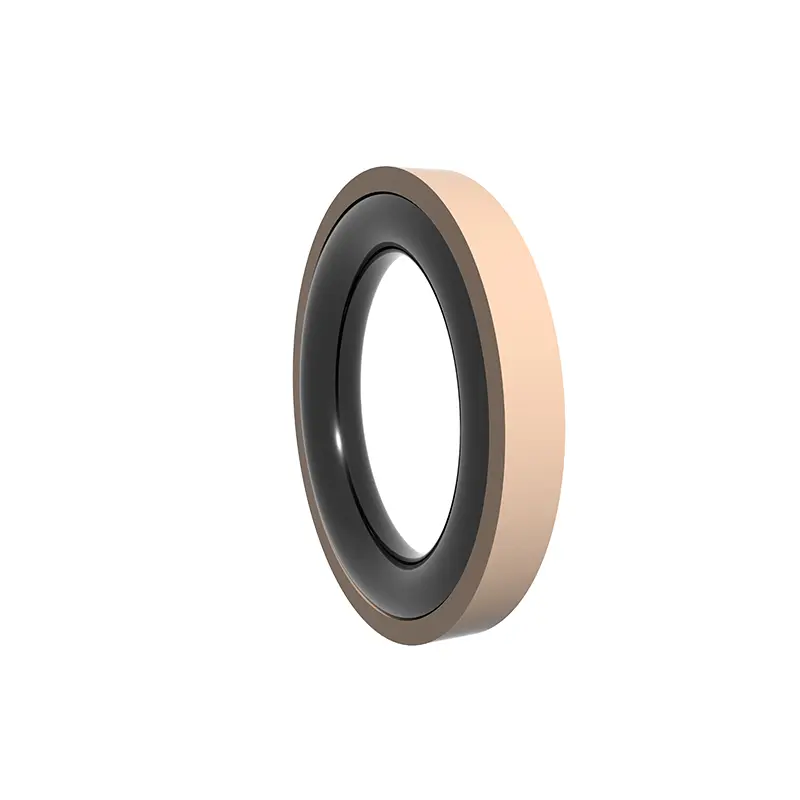

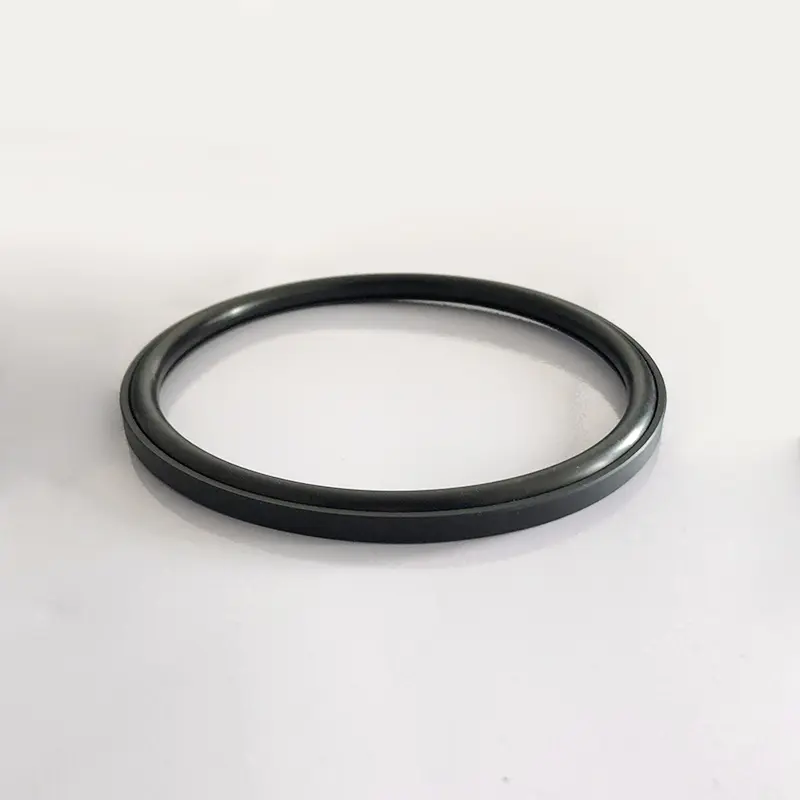

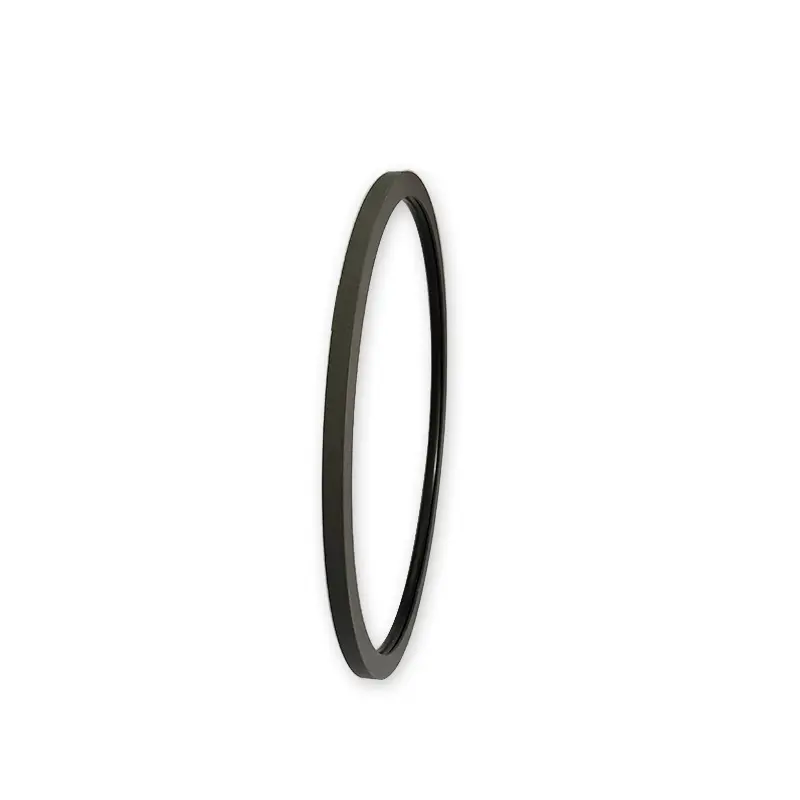

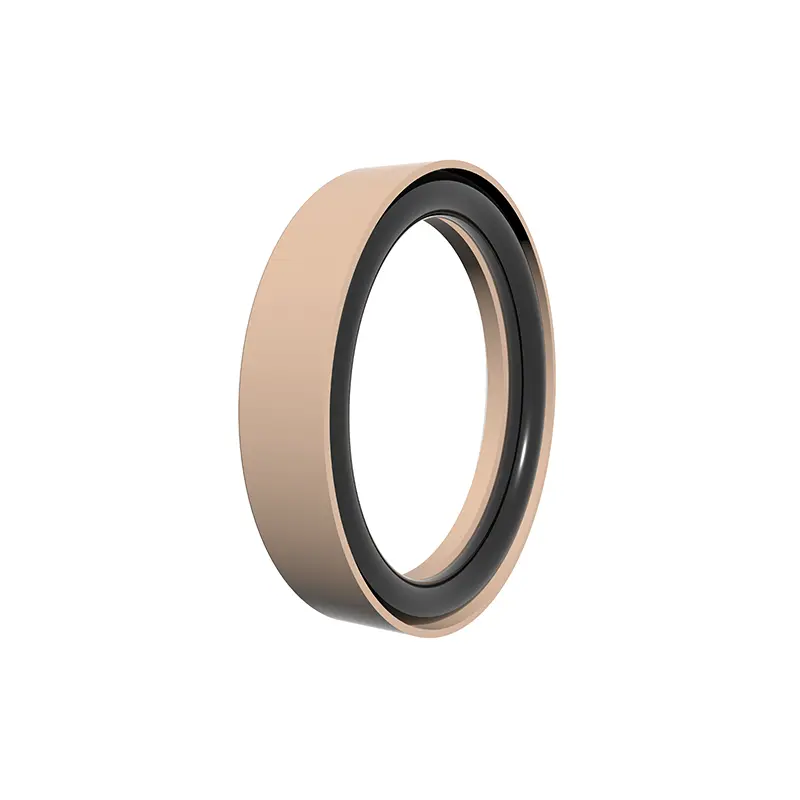

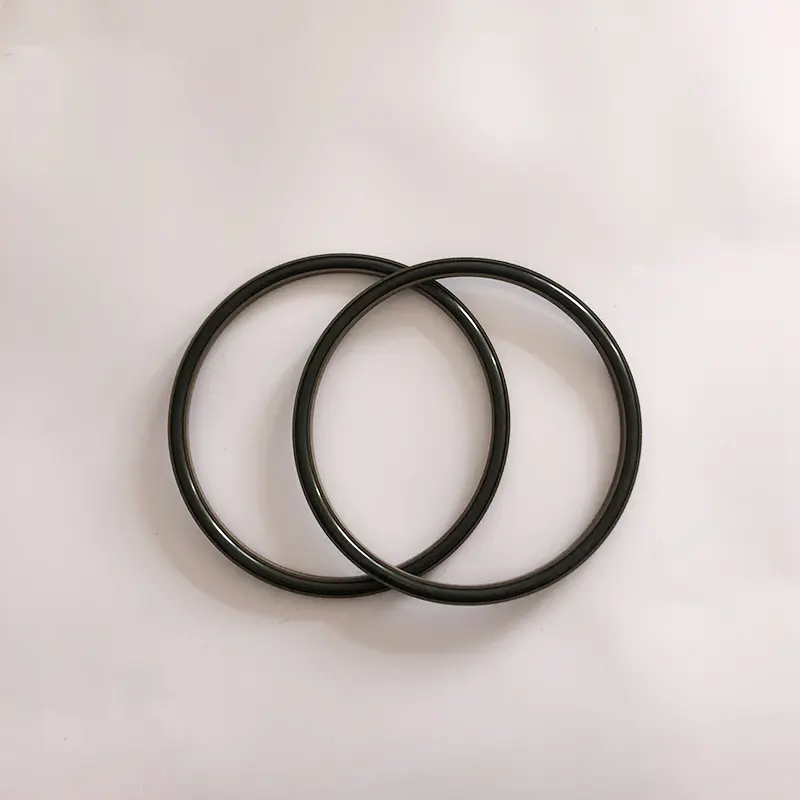

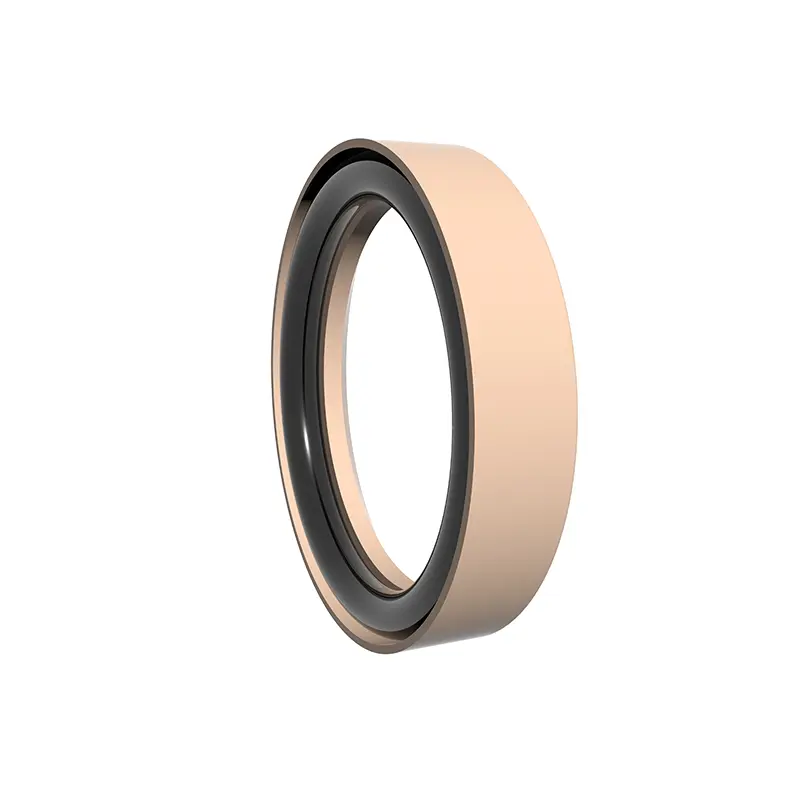

Наші тюленя фланця з високим тиском ущільнювачів Ruichen приймають інноваційний дизайн, щоб забезпечити кращу продуктивність продукції. Ядро-це комбінація заповненого або модифікованого матеріалу PTFE спеціального ущільнювального кільця та о-подібного (гумового) кільця, яке підходить для осьового (кінця), фланця одностороннього статичного (тиску) герметизації та герметичних потреб у герметизації води.
Кінцеві фланці високого тиску мають значні переваги, тривалий термін експлуатації, зменшення витрат на обслуговування, відмінне ущільнення для запобігання витоку середовища, високого тиску та надвисокої стійкості до тиску для задоволення екстремальних умов праці та вишуканої структури для легкої установки.
Згідно з різними умовами праці, ми зробили для вас підрозділи моделі на вибір: серія RC2871 (правий кутовий ущільнювальний кільце та гумове кільце у формі O) поділяють на типи A і B, щоб впоратися з різними сценаріями тиску; Серія RC2872 (C-подібне ущільнювальне кільце та гумове кільце у формі O) підходить для ущільнення статичного тиску; RC2873 (посилене праве кутове герметичне кільце та гумове кільце у формі O) спеціалізується на надвисокому тиску статичного герметизації; RC2874 (Y-подібне ущільнювальне кільце та о-подібне гумове кільце) забезпечує стабільність ущільнення ультрасвисокого тиску; Серія RC2875 (ущільнювальне кільце у формі ніг та гумове кільце у формі O) поділяються на типи A і B для задоволення різних статичних потреб ущільнювача.
Деякі спеціальні комбінації сповнені основних моментів, таких як модифіковане ущільнювальне кільце у формі ніг з ущільнювальним кільцем, яке використовує попередню компресію та структуру фланця для досягнення кращого герметизації при більш високих тисках та витримки високого та надвисокого тиску; Те саме стосується комбінації С-подібних та посилених ущільнювальних кілець та кільця з ущільнювачами, що забезпечує надійне рішення проблеми з ущільненням кінця високого тиску (фланця) у всіх напрямках.
Особливості та додатки продукту:

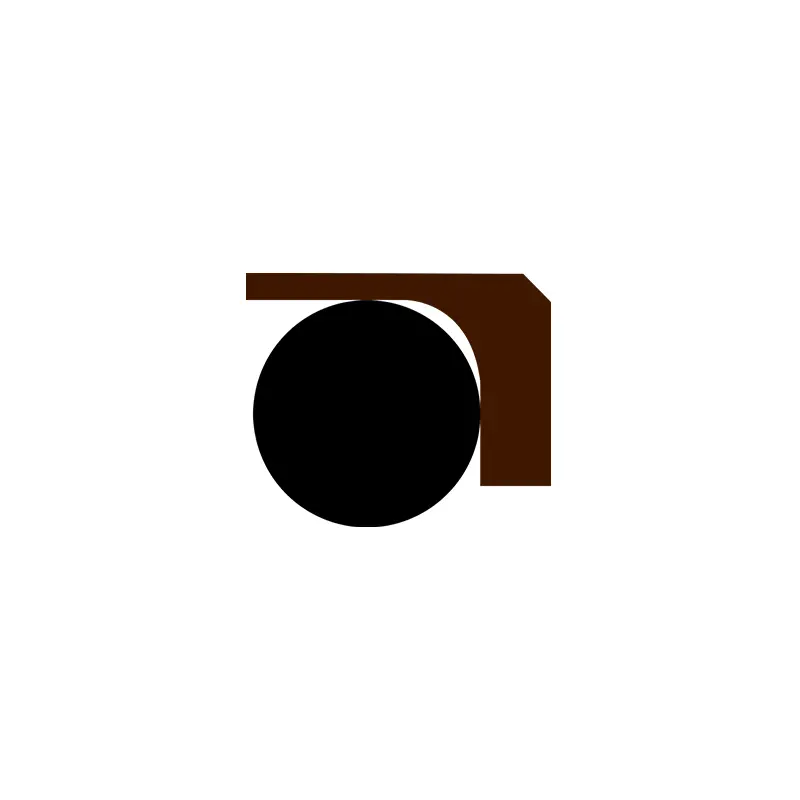

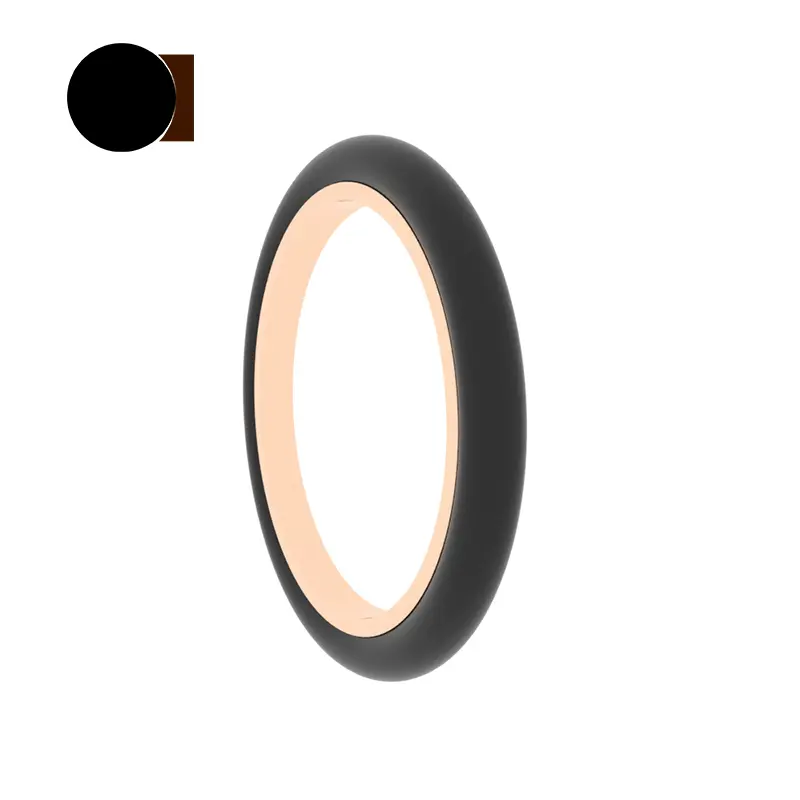

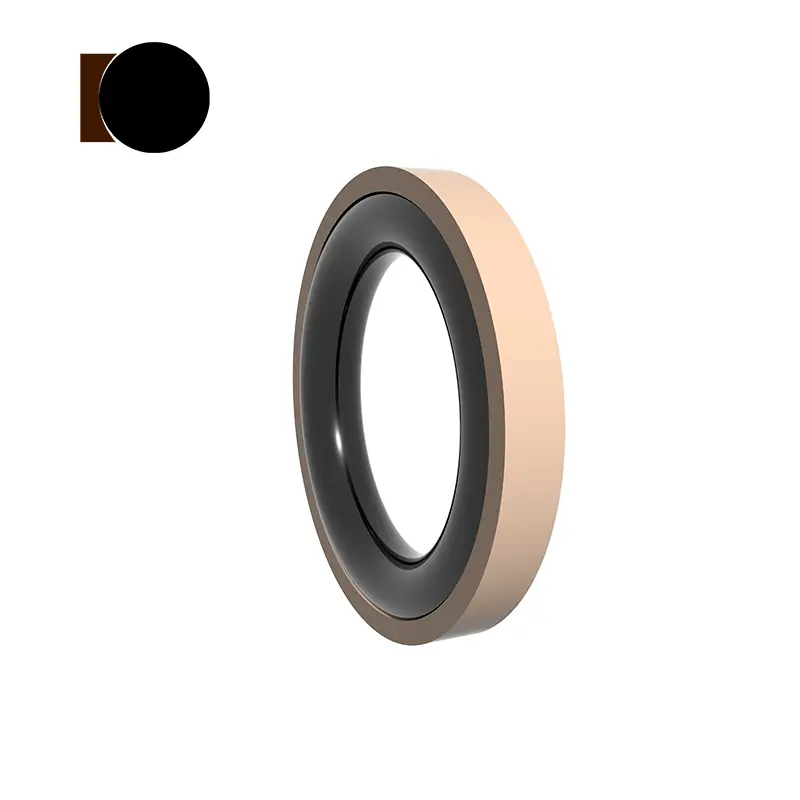

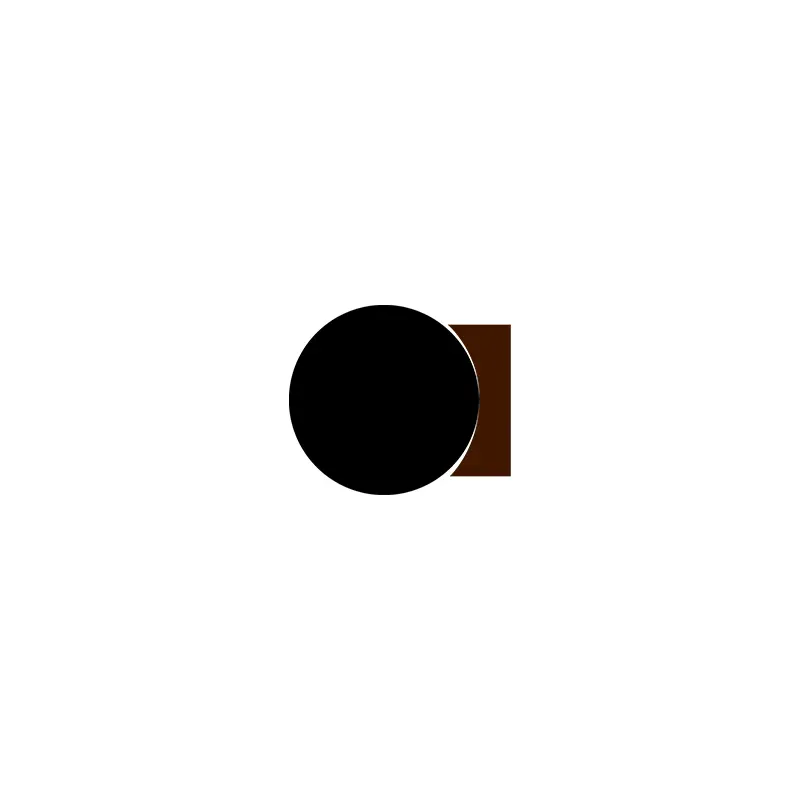

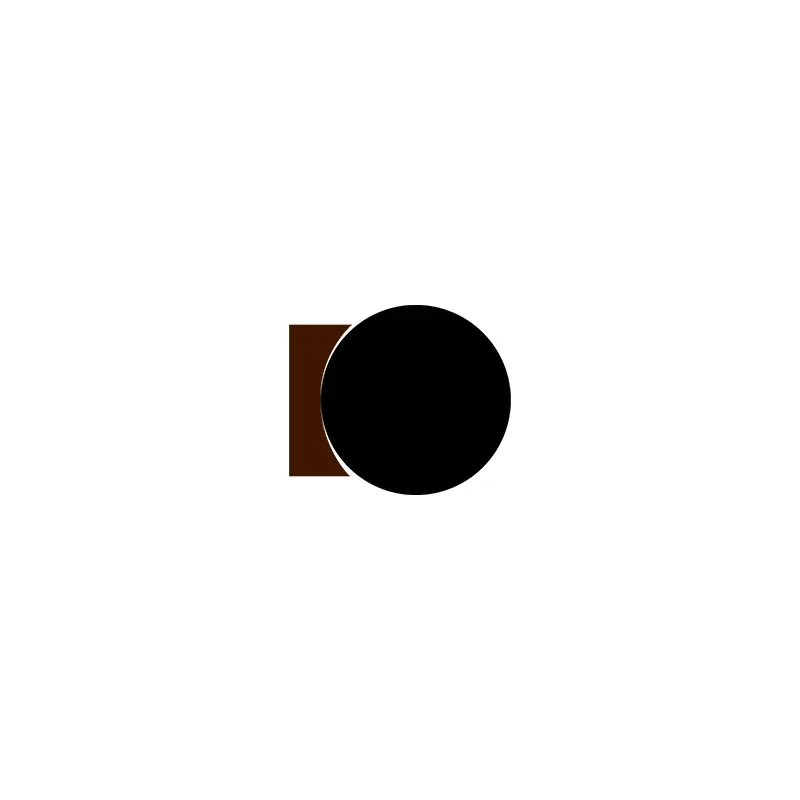

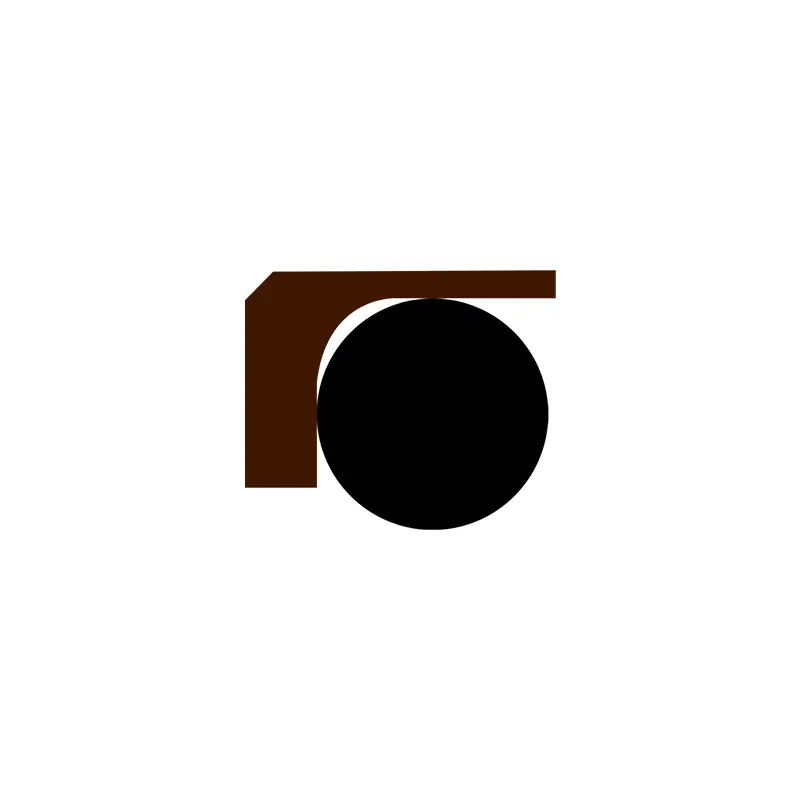

Ця печатка складається з правого кутового герметичного кільця, виготовленого з ПТФЕ та ущільнювального кільця. О-кільця попередньо стимулюється для створення сили затискання для досягнення герметизації. Сила затискача ущільнення збільшується під тиском, тобто тим вище тиск, тим краще герметизація. Оскільки кільце ковзання приймає бічну структуру ребер, ущільнювальне кільце не буде вичісуватися і може протистояти високому тиску.

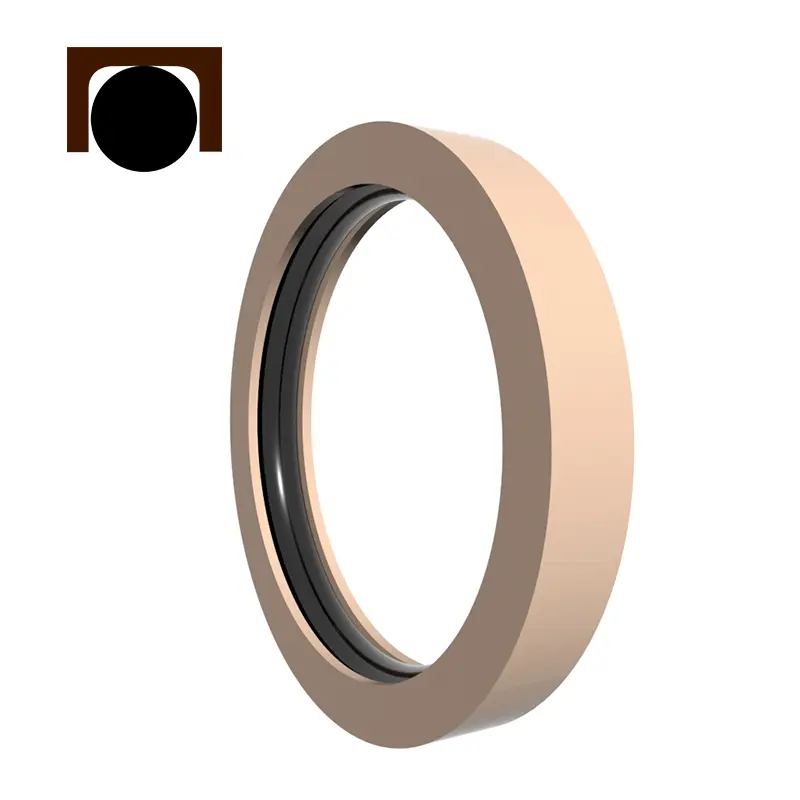

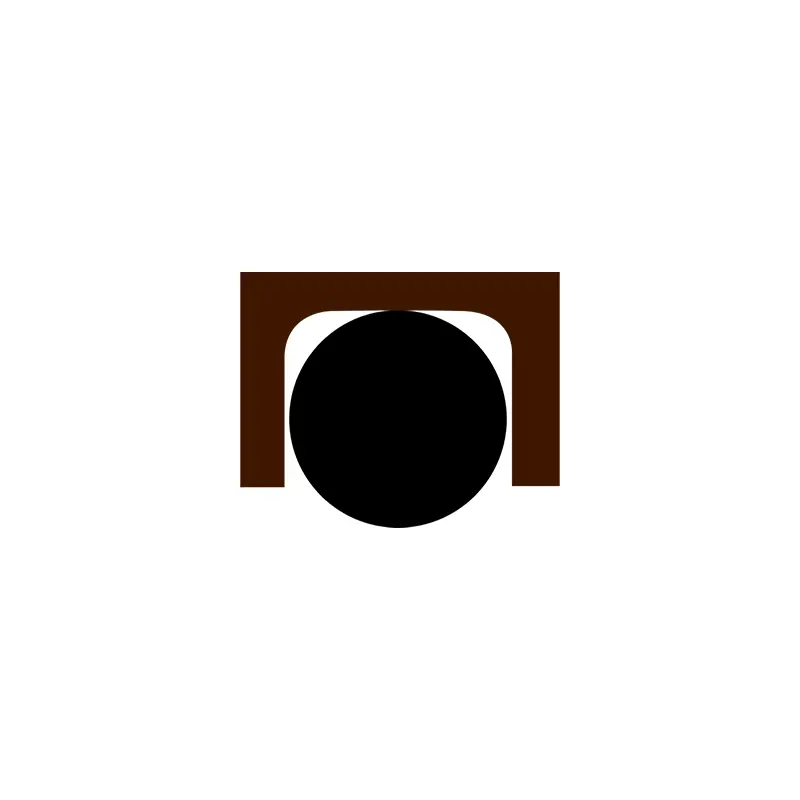

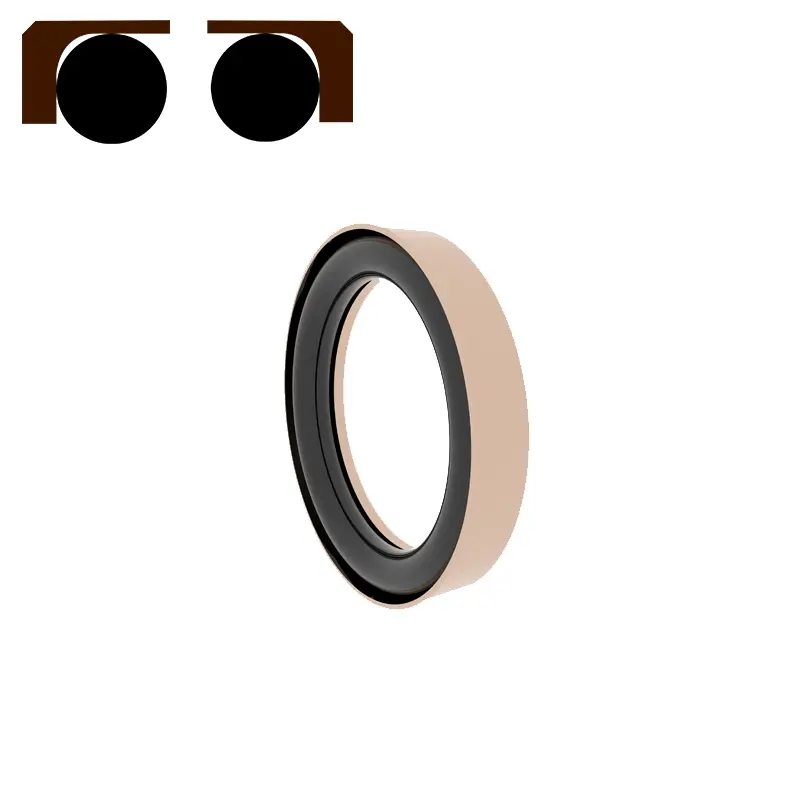

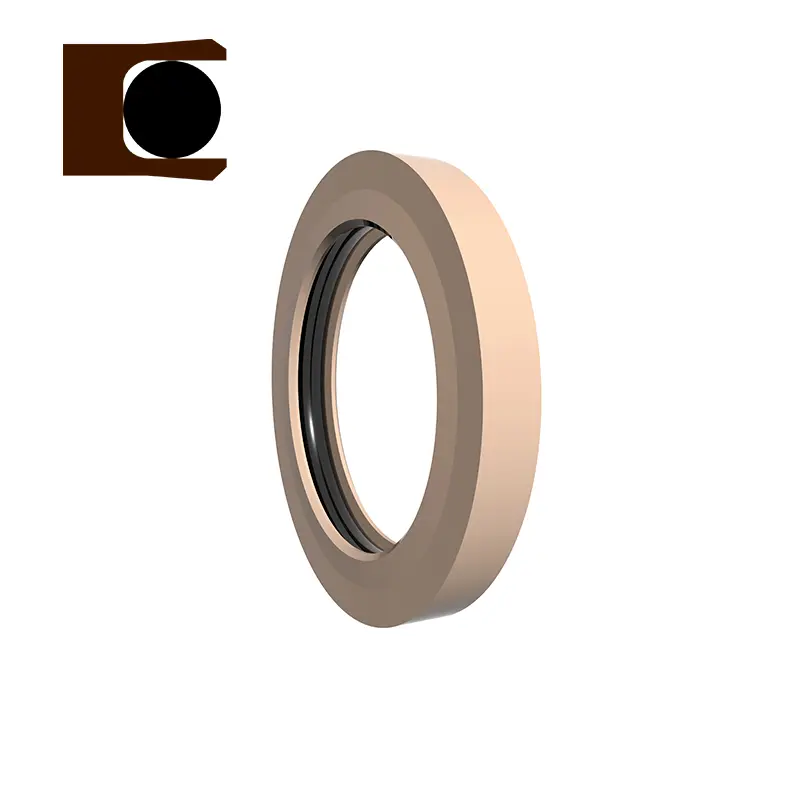

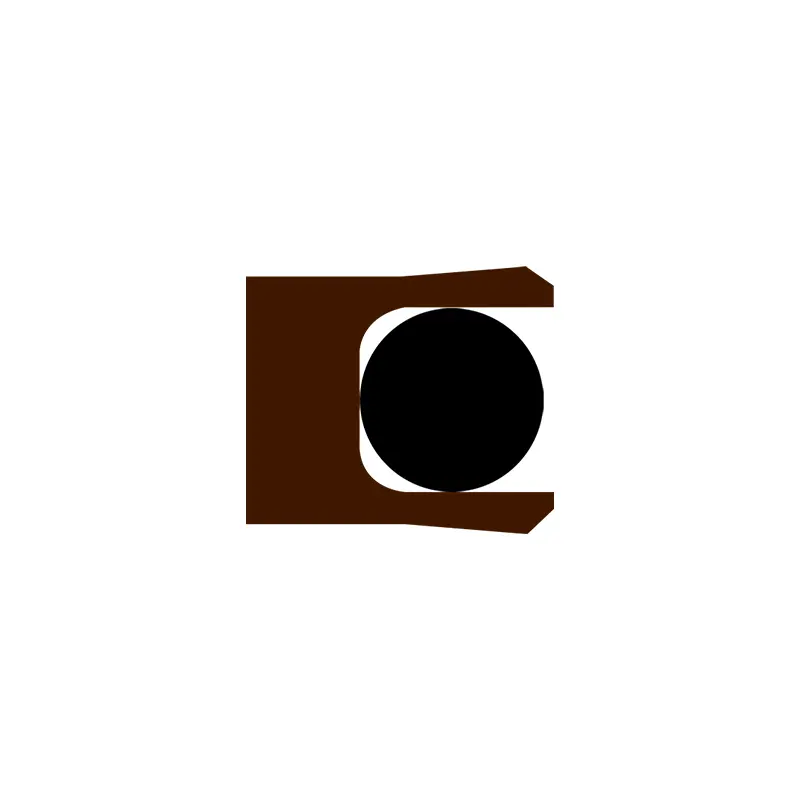

Ця печатка складається з герметичного кільця PTFE C та ущільнювального кільця. О-кільця попередньо стимулюється для створення сили затискання для досягнення герметизації. Сила затискача ущільнення збільшується під тиском, тобто тим вище тиск, тим краще герметизація. Оскільки кільце ковзання приймає двосторонню структуру ребер, ущільнювальне кільце не буде вичавитися і може протистояти високому тиску.
RC2873
RC2874

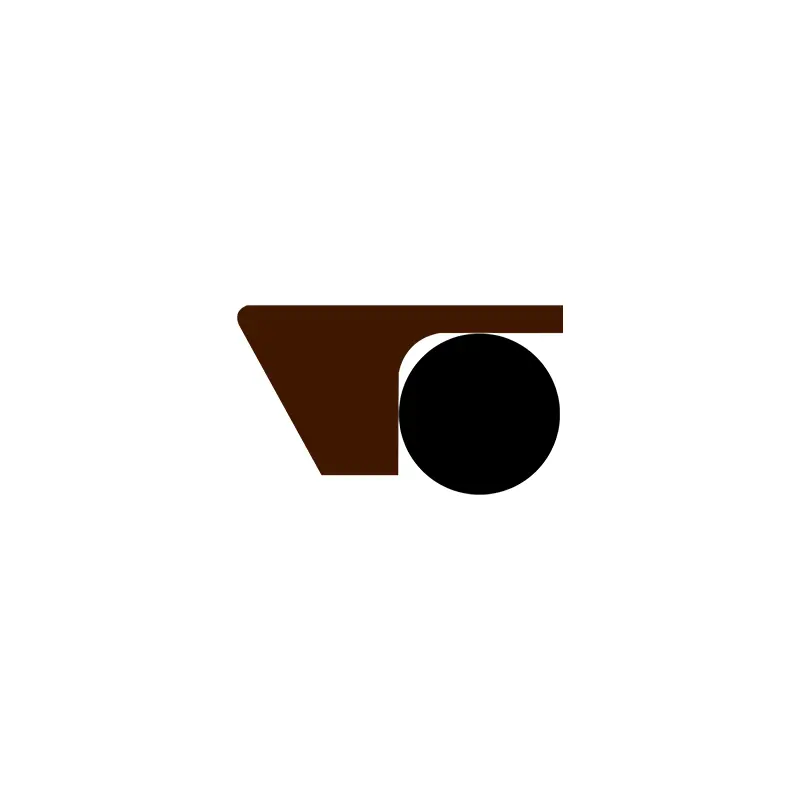

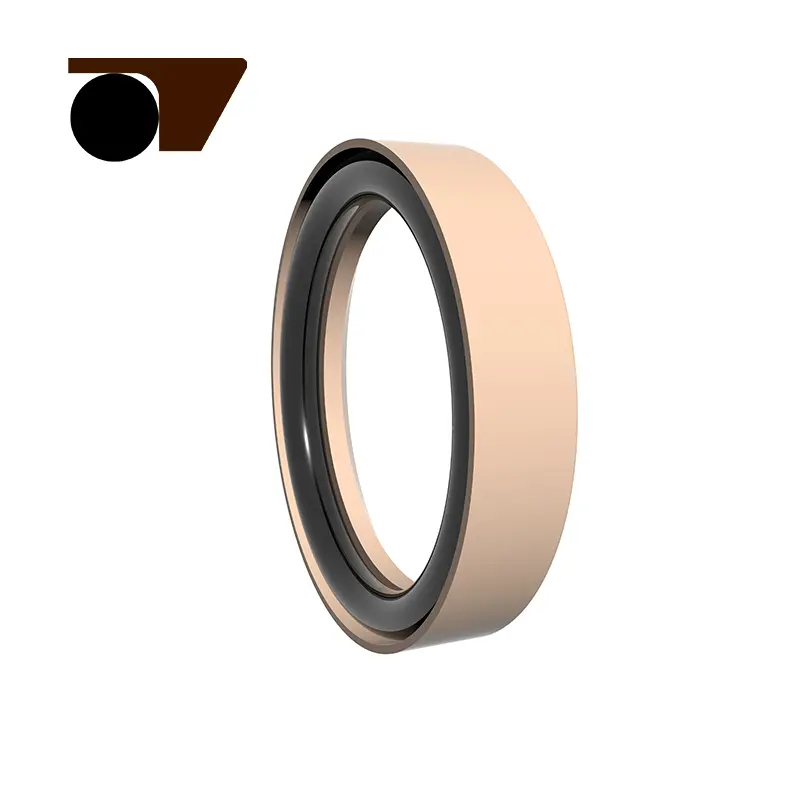

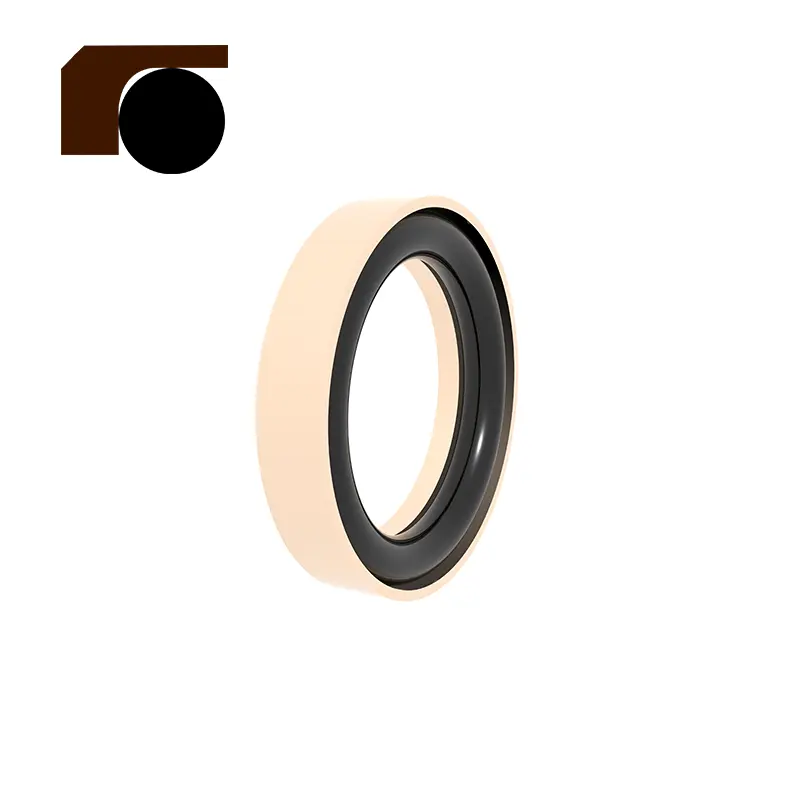

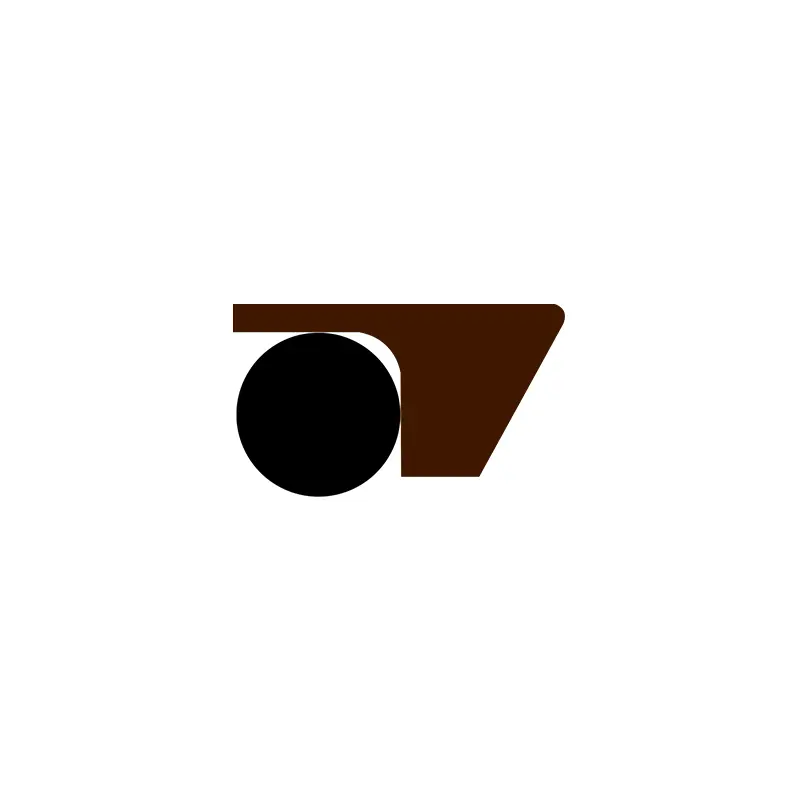

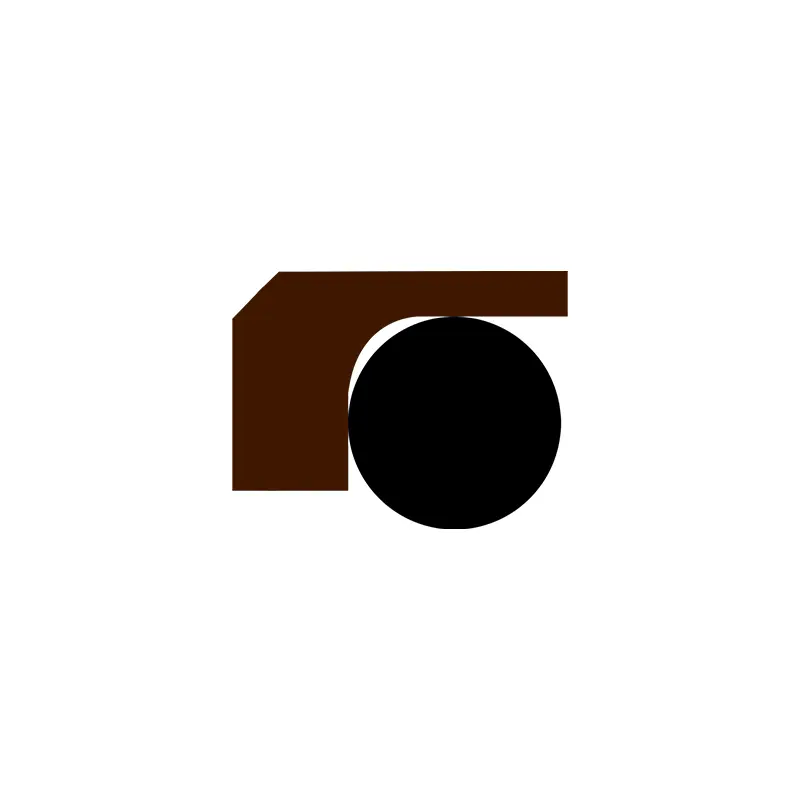

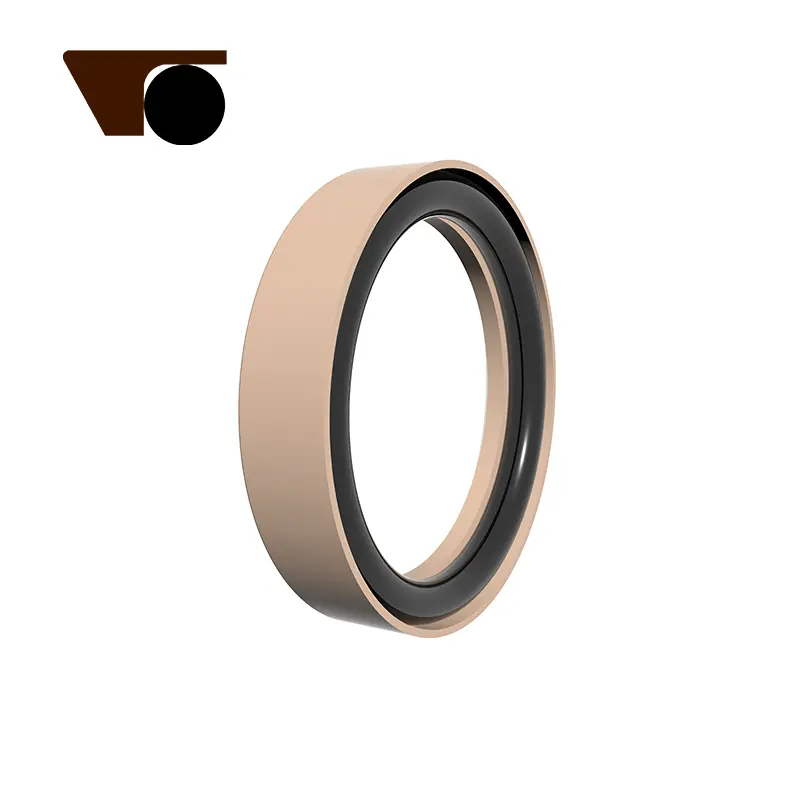

Ця печатка складається з герметичного кільця у формі стопи, виготовленого з модифікованого матеріалу PTFE та ущільнювального кільця. О-кільця попередньо стимулюється для створення сили затискання для досягнення герметизації. Сила затискача ущільнення збільшується під тиском, тобто тим вище тиск, тим краще герметизація. Оскільки кільце ковзання приймає бічну структуру ребер у формі ніг, ущільнювальне кільце не буде вичісуватися і може протистояти високому і надвисокому тиску.
Технічні умови:

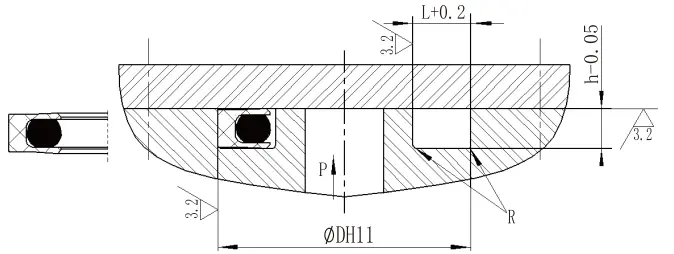

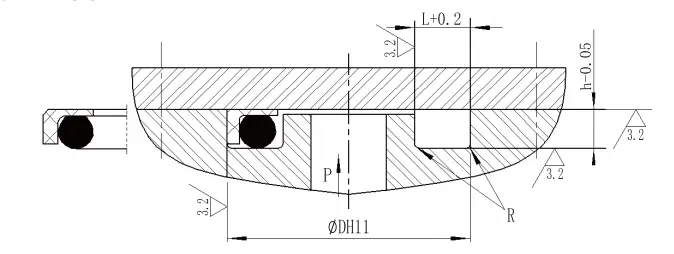

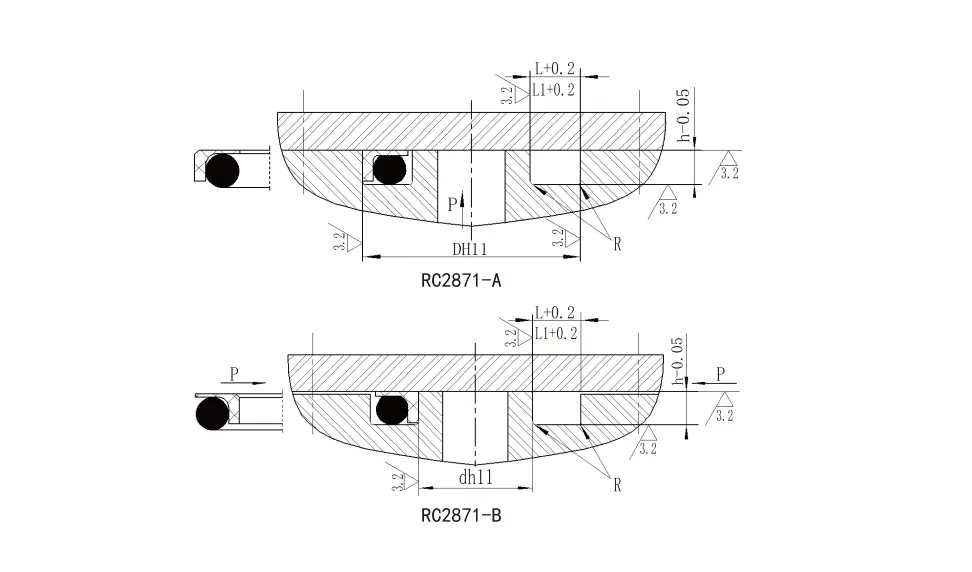

| RC2871-А специфікація типу внутрішнього тиску (всі специфікації в межах параметрів доступні) | |||||
| Діапазон зовнішнього діаметра D H11 |
Глибина h-0.05 |
Ширина канавка L+0.2 |
Ширина канавка
L1+0,2 тиск> 80mpa |
Округлі кути Rmax |
Діаметр дротяного кільця dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| Специфікації типу зовнішнього тиску RC2871-B (всі специфікації в межах параметрів доступні) | |||||
| Діапазон зовнішнього діаметра DH11 | Глибина h-0.05 |
Ширина канавка L+0.2 |
Ширина канавки L1+0,2 тиск> 80mpa |
Округлі кути Rmax | Діаметр дротяного кільця dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

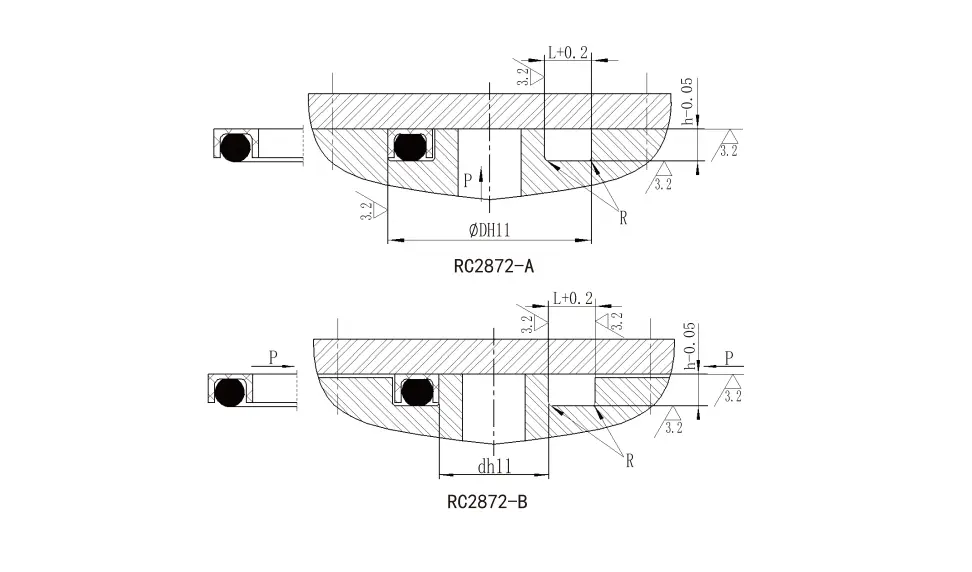

| RC2872-A специфікації типу внутрішнього тиску (всі специфікації в межах параметрів доступні) | ||||
| Діапазон зовнішнього діаметра D H11 |
Глибина h-0.05 |
Ширина канавка L+0.2 |
Округлі кути Rmax |
Діаметр дротяного кільця dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| Специфікації типу зовнішнього тиску RC2872-B (всі специфікації в межах параметрів доступні) | ||||
| Діапазон зовнішнього діаметра D H11 |
Глибина h-0.05 |
Ширина канавка L+0.2 |
Округлі кути R |
Діаметр дротяного кільця dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Діапазон зовнішнього діаметра Тобто11 |
Глибина h-0.05 |
Ширина канавка L+0.2 |
Округлі кути Rmax |
Діаметр дротяного кільця dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Діапазон зовнішнього діаметра Тобто11 |
Глибина h-0.05 |
Ширина канавка L+0.2 |
Округлі кути Rmax |
Діаметр дротяного кільця dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

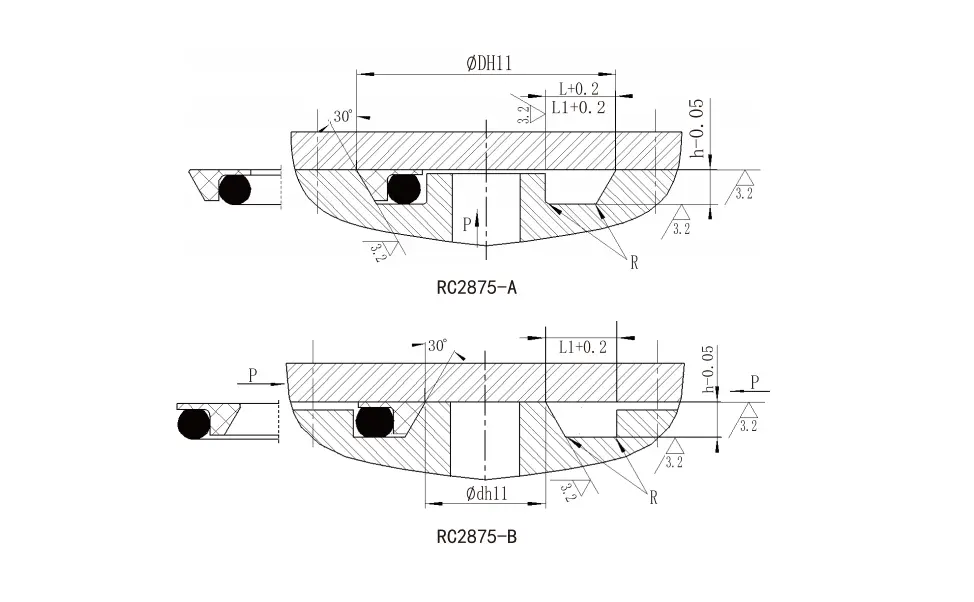

| RC2875-A специфікації типу внутрішнього тиску (всі специфікації в межах параметрів доступні) | |||||
| Діапазон зовнішнього діаметра D H11 |
Глибина h-0.05 |
Ширина канавка L+0.2 |
Ширина канавки L1+0,2 тиск> 100mpa |
Округлі кути Rmax |
Діаметр дротяного кільця dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Специфікації типу зовнішнього тиску RC2875-B (всі специфікації в межах параметрів доступні) | |||||
| Діапазон зовнішнього діаметра D H11 |
Глибина h-0.05 |
Ширина канавка L+0.2 |
Ширина канавки L1+0,2 тиск> 100mpa |
Округлі кути Rmax |
Діаметр дротяного кільця dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Кінцевий фланець високого тиску, що застосовують умови праці | ||||
| Профіл | Модель | Тиск (MPA) |
Температура (℃) | ЗМІ |
 |
RC2871-A | ≤300 | -35 ~+100 (відповідність ущільнювача NBR) | Гідравлічна олія, емульсія, вода, газ тощо. |
| -20 ~+200 (відповідність ущільнювача FKM) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (відповідність ущільнювача NBR) | Гідравлічна олія, емульсія, вода, газ тощо. |
| -20 ~+200 (відповідність ущільнювача FKM) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (відповідність ущільнювача NBR) | Гідравлічна олія, емульсія, вода, газ тощо. |
| -20 ~+200 (відповідність ущільнювача FKM) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (відповідність ущільнювача NBR) | Гідравлічна олія, емульсія, вода, газ тощо. |
| -20 ~+200 (відповідність ущільнювача FKM) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (відповідність ущільнювача NBR) | Гідравлічна олія, емульсія, вода, газ тощо. |
| -20 ~+200 (відповідність ущільнювача FKM) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (відповідність ущільнювача NBR) | Гідравлічна олія, емульсія, вода, газ тощо. |
| -20 ~+200 (відповідність ущільнювача FKM) | ||||
 |
RC2875-A | ≤300 | -35 ~+100 (відповідність ущільнювача NBR) | Гідравлічна олія, емульсія, вода, газ тощо. |
| -20 ~+200 (відповідність ущільнювача FKM) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (відповідне прямокутне кільце NBR) | Гідравлічна олія, емульсія, вода, газ тощо. |
| -20 ~+200 (відповідне прямокутне кільце FKM) | ||||
 |
RC2879-A | 105 | -35 ~+100 (відповідне прямокутне кільце NBR) | Гідравлічна олія, емульсія, вода, газ тощо. |
| -20 ~+200 (відповідність ущільнювача FKM) | ||||
 |
RC2875-B | 105 | -35 ~+100 (відповідність ущільнювача NBR) -20 ~+200 (відповідність ущільнювача FKM) |
Гідравлічна олія, емульсія, вода, газ тощо. |
