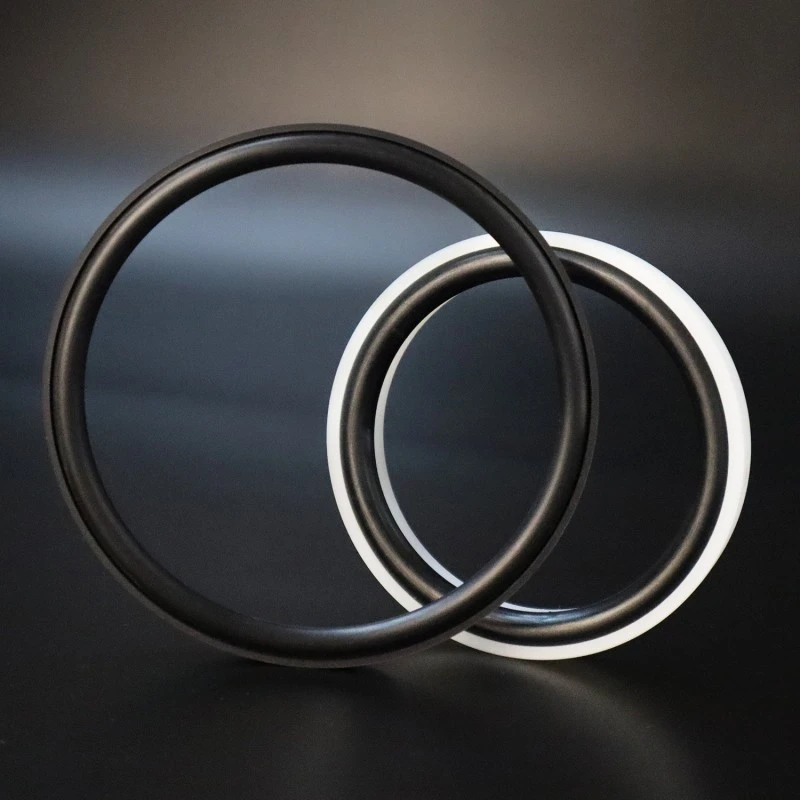

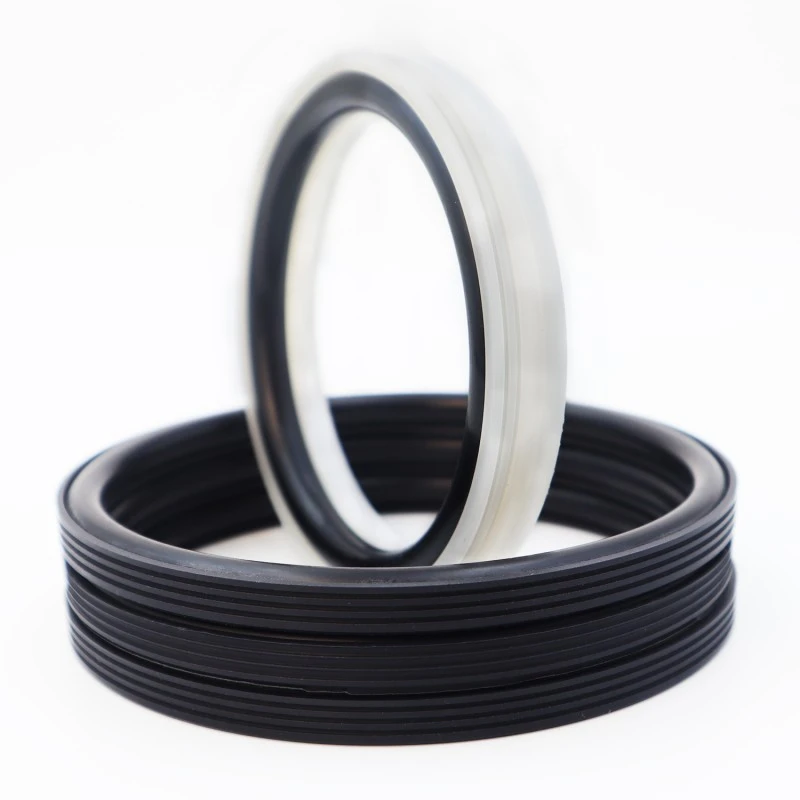

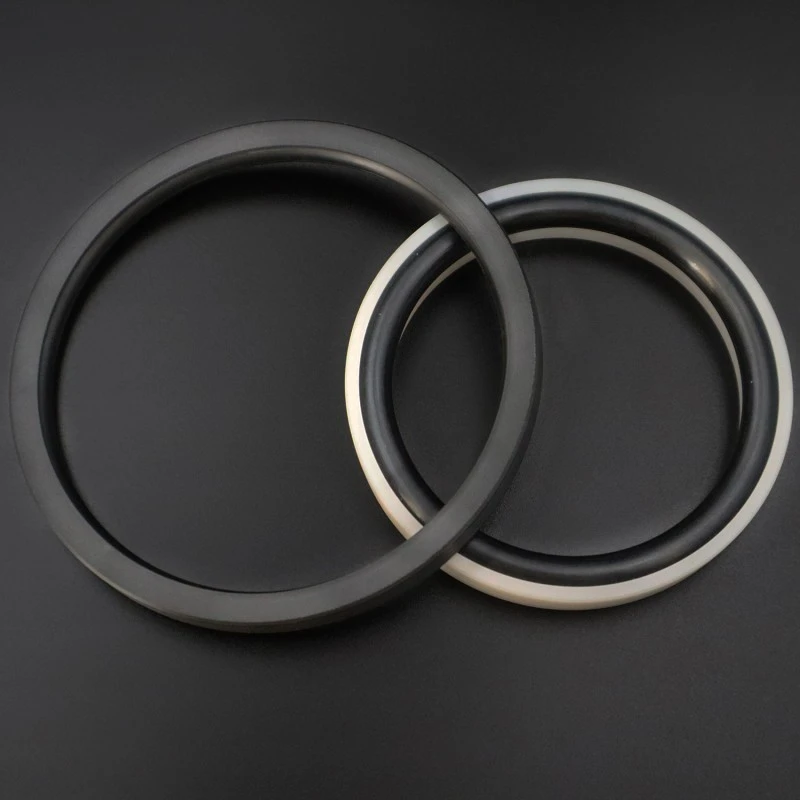

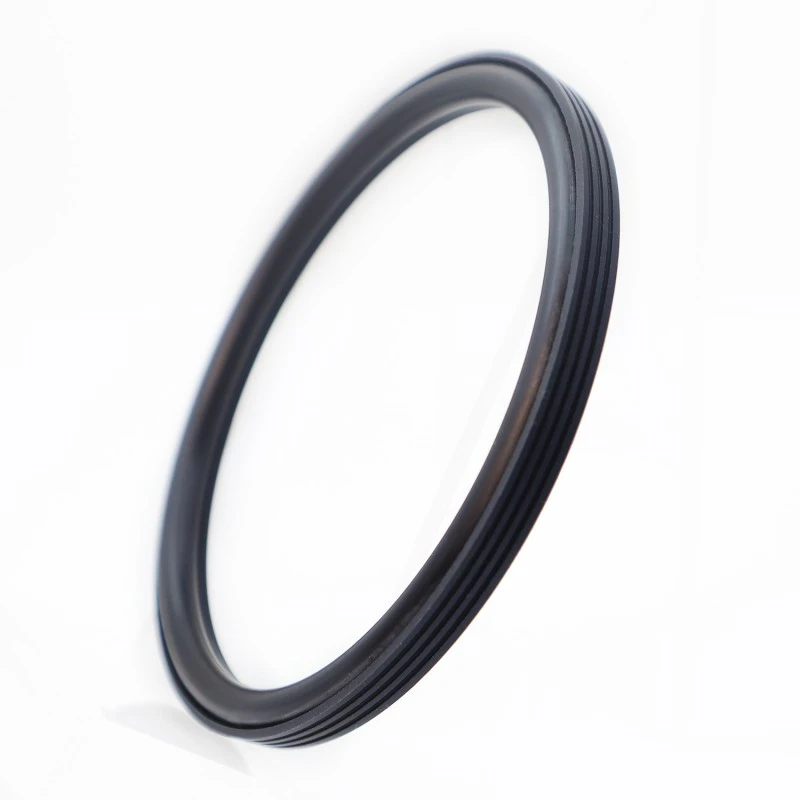

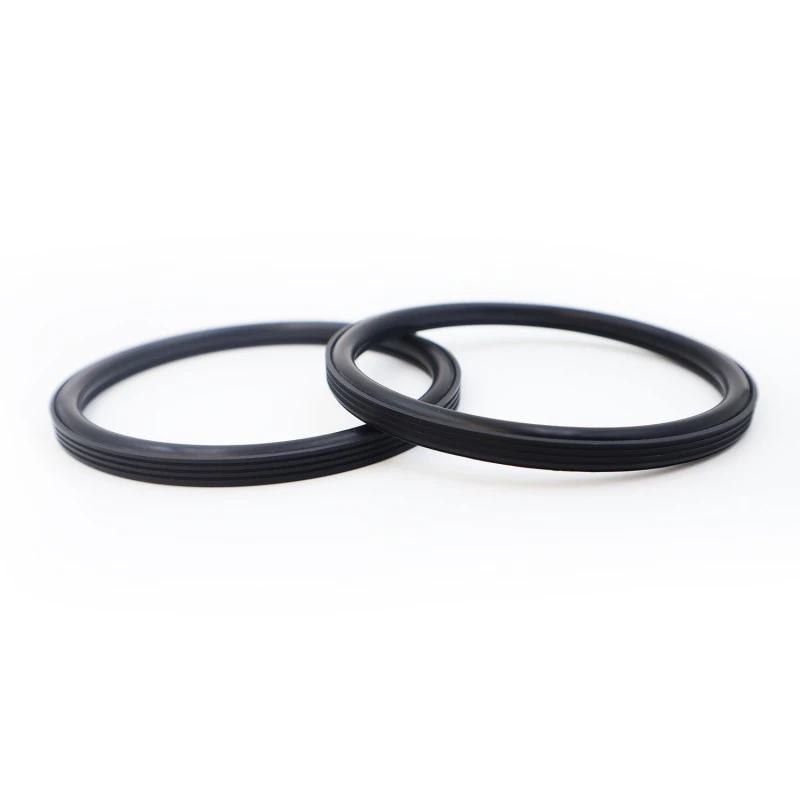

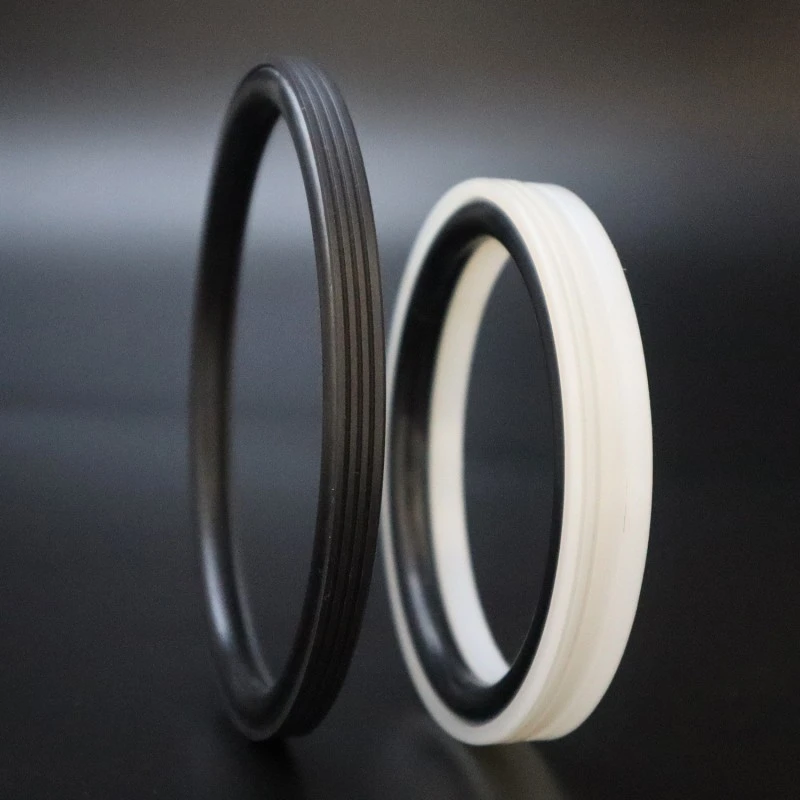

Ущільнювач свердловини, розроблений і виготовлений фабрикою Ruichen Sealing Factory, підходить для односпрямованого ущільнення в гідравлічних системах із зворотно-поступальним і обертальним рухом. Він відрізняється тривалим терміном служби, низьким коефіцієнтом тертя, чудовою герметизацією, компактною структурою та простим встановленням, використанням і обслуговуванням. Спеціальна ущільнювальна кромка та оптимізована конструкція ущільнювача забезпечують чудову герметизацію навіть у жорстких середовищах, таких як цементний розчин.
|
Тиск/МПа |
Температура/°C |
Швидкість / м/с |
Середній |
|
|
зворотно-поступальний рух |
Обертальний рух |
|||
|
≤100 |
-35 до +100°C (з ущільнювальним кільцем NBR) |
≤6 |
≤2 |
Вода, грязь, сира нафта, гідравлічне масло, емульсія |
|
-20 до +200°C (з ущільнювальним кільцем FKM) |
||||
Вибір матеріалу
1. Супровідні матеріали для ущільнювальних кілець можна вибрати з: R01 Нітрильний каучук (NBR), R02 Фторкаучук (FKM) тощо.
2. Матеріал ущільнювального кільця: стандартним матеріалом є PTFE4, інші доступні матеріали включають PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 тощо.
Приклад замовлення
Модель замовлення: RC2062-80*68.3*7.6-PTFE4-R01
Модель - Діаметр отвору * Діаметр канавки * Ширина канавки - Код матеріалу

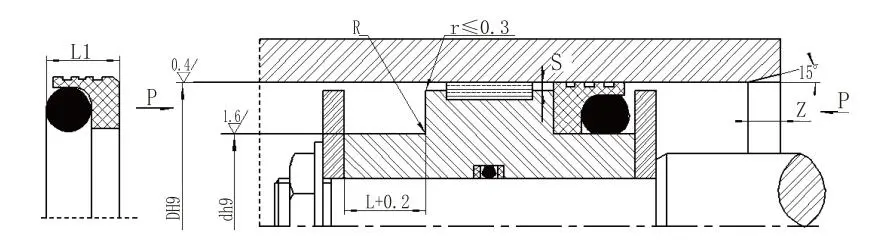

Технічні характеристики та параметри (доступні будь-які розміри в межах зазначеного діапазону.)
|
Діапазон діафрагми Стандартний тип DH9 RC2062 |
Діапазон діафрагми Велике навантаження DH9 RC2062-Z |
Діаметр канавки d h9 |
Ширина канавки L+0,2 |
Ширина ущільнення L1 |
Заокруглені кути Rmax |
Радіальний зазор Smax |
Фаска Змін |
Діаметр дроту ущільнювального кільця |
||
|
<10 МПа |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
Д-4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
Д-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
Д-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
Д-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Примітка: 1. Для отворів циліндрів ≤ 30 мм рекомендована конструкція з відкритою канавкою.
2. Для тиску понад 30 МПа рекомендована посадка H8/f8 для екструзійного зазору.
Широкі можливості випробувань: наша центральна лабораторія оснащена повним набором випробувального обладнання, здатного імітувати продуктивність продукту в реальних робочих умовах. Елементи тестування включають, але не обмежуються:
Перевірка розмірів: використання високоточних вимірювальних приладів для двовимірних зображень і координатно-вимірювальних машин для забезпечення повної відповідності розмірів продукту вимогам допуску креслення.
Випробування продуктивності: включаючи високотемпературні випробування на старіння, низькотемпературні випробування, випробування на масляну/середню стійкість, випробування на зносостійкість, випробування на розривний тиск тощо.
Тестування життєвого циклу: прогнозування терміну служби та надійності продукту за допомогою стендових випробувань на довговічність, які імітують фактичні робочі умови.
