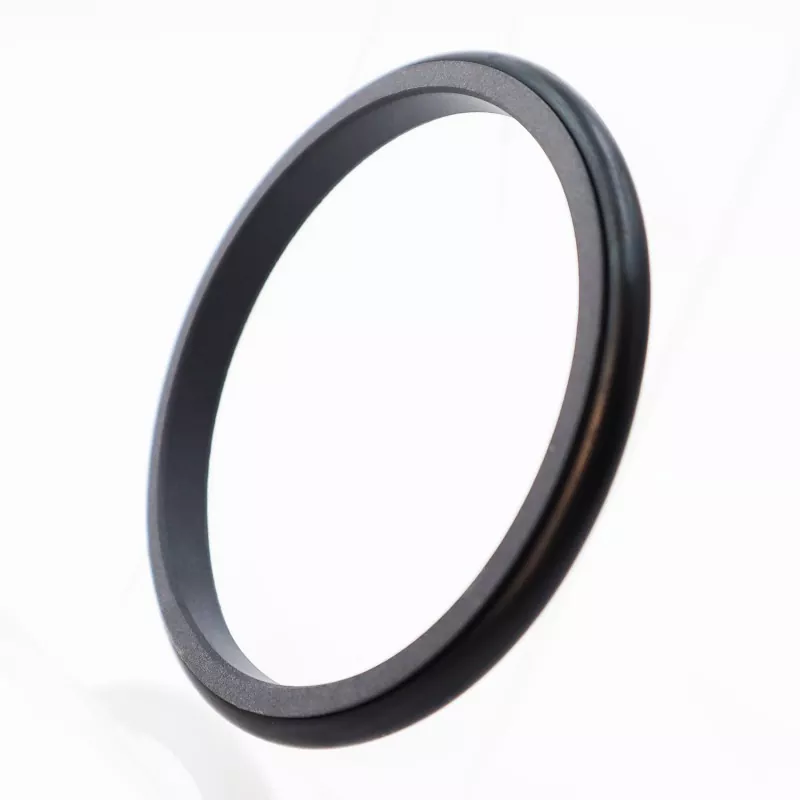

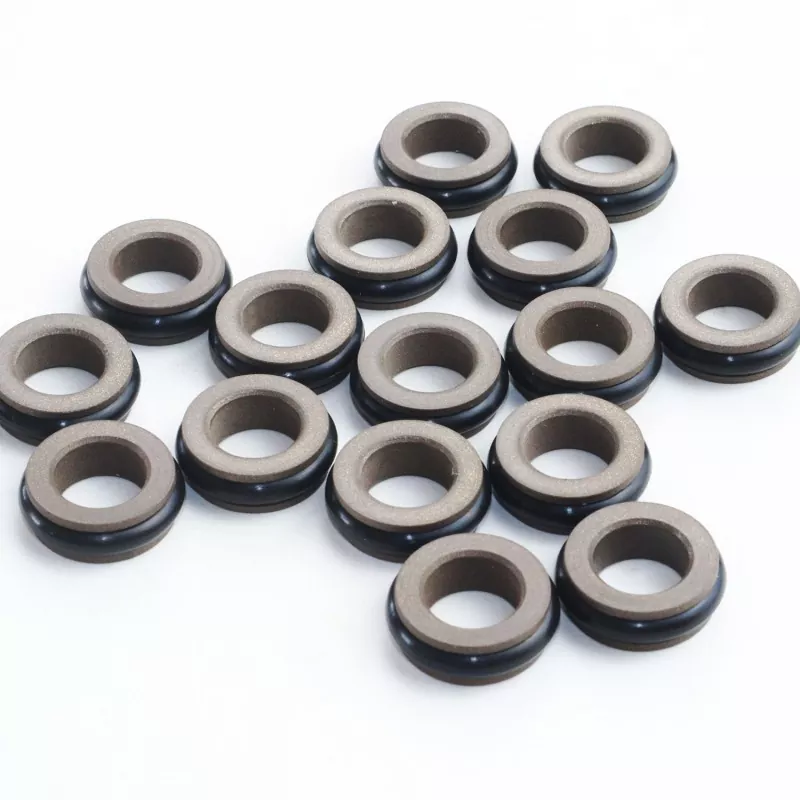

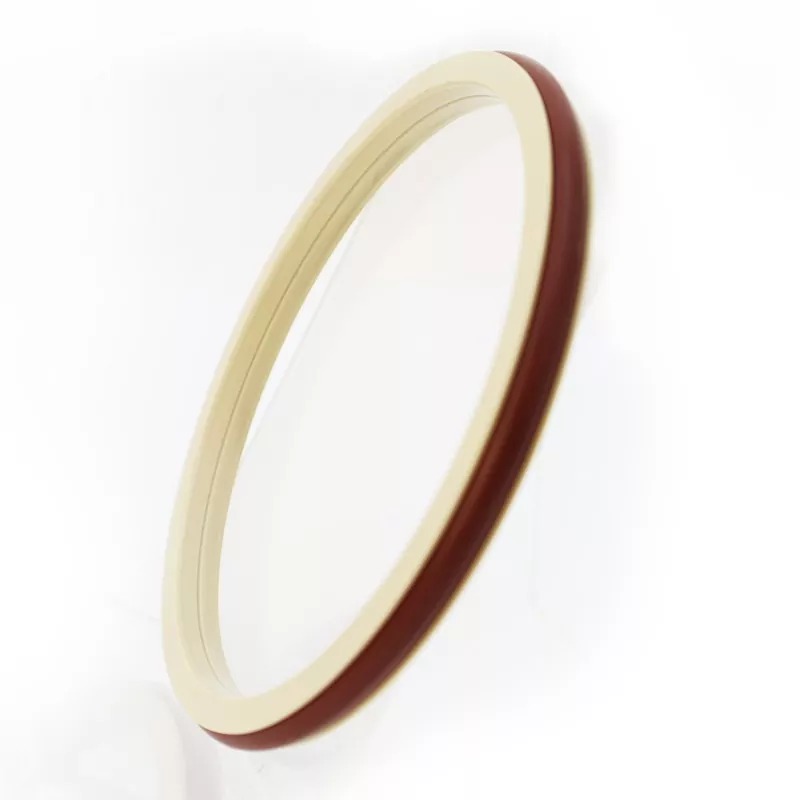

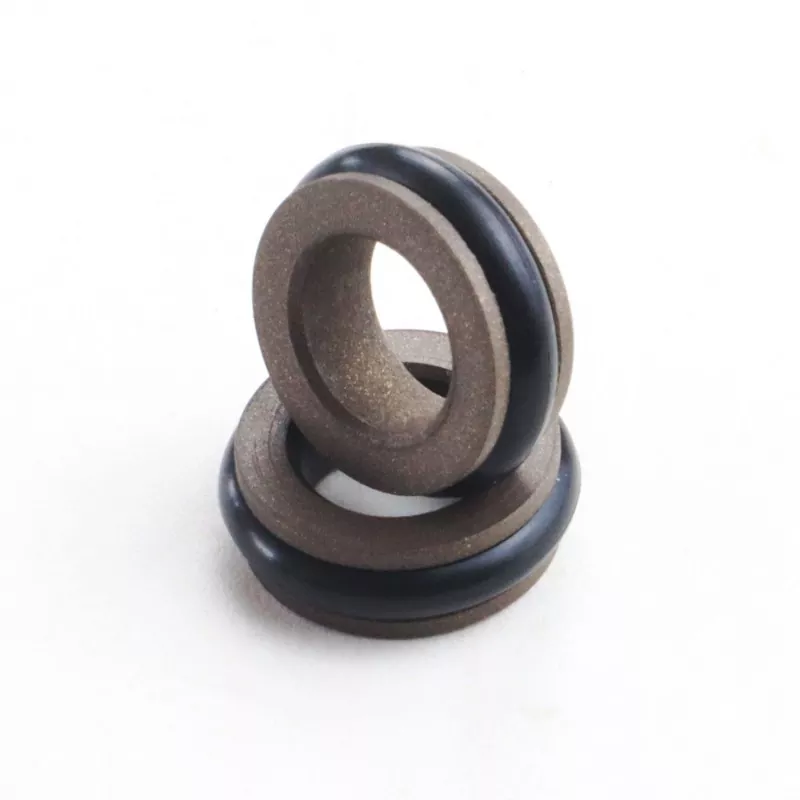

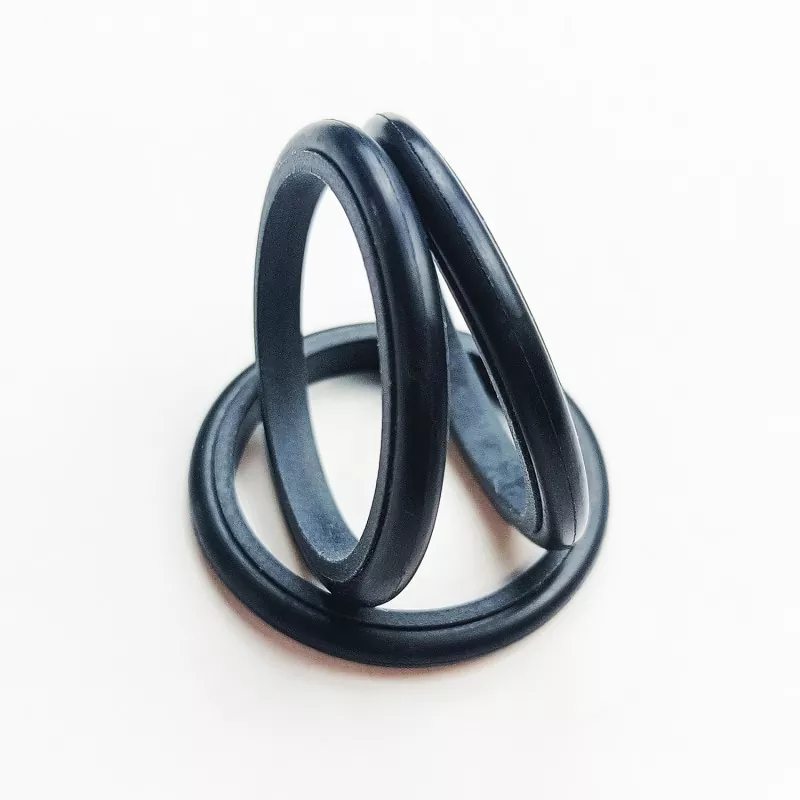

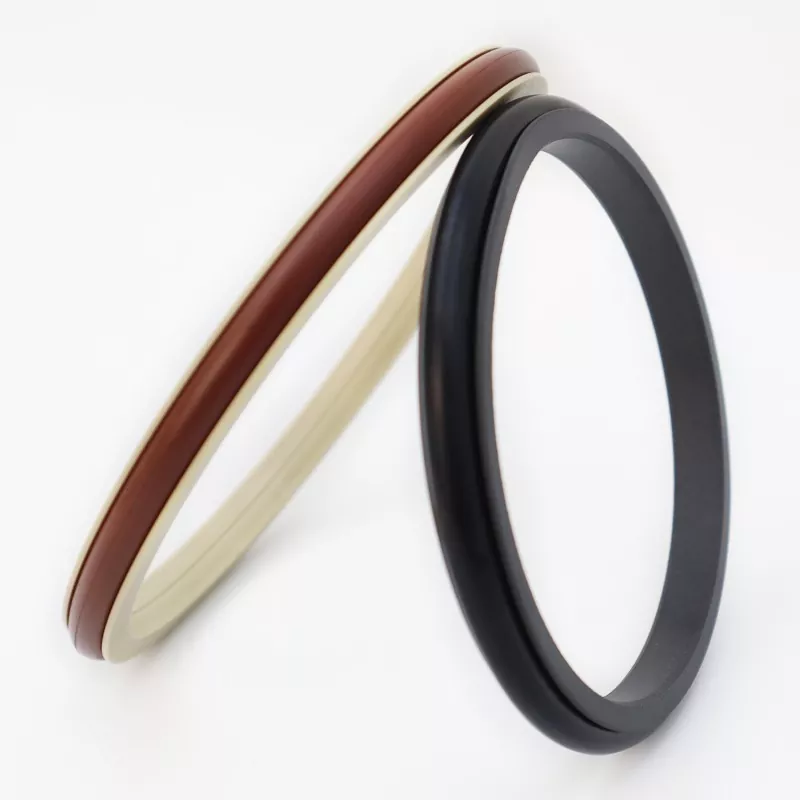

Комбіноване ущільнення С-типу складається з С-подібного ущільнювального кільця, виготовленого з PTFE та його композитного матеріалу, а також ущільнювального кільця. Він підходить для двонаправленого ущільнення під тиском як у гідравлічних, так і в пневматичних зворотно-поступальних рухах. Він доступний у серіях RC06 і RC07 (сумісний з ущільнювальними кільцями серії GB1235) залежно від відповідного ущільнювального кільця. Завдяки конструкції ущільнювального кільця з тонкою кромкою, воно має хорошу здатність компенсації слідування, що забезпечує чудову ефективність ущільнення. Симетрична структура ущільнювача С-типу дозволяє здійснювати ущільнення під двонаправленим тиском.
1. Підходить як для гідравлічних, так і для пневматичних застосувань.
2. Чудова герметичність як для застосувань високого, так і низького тиску.
3. Низьке тертя, низький пусковий опір, плавна робота, однакове динамічне та статичне тертя та відсутність повзучості.
4. Тривалий термін служби; підходить для безмасляного ущільнення мастила.
5. Підходить для двонаправленого ущільнення під тиском.
Екстремальні значення не повинні виникати одночасно.
|
Тиск (МПа) |
Температура (°C) |
Швидкість (м/с) |
ЗМІ |
|
≤100 |
-35 до +100 (з ущільнювальним кільцем NBR) |
≤6 |
Гідравлічне масло, вогнестійкі рідини (HFA/HFB), газ тощо. |
|
-20 до +180 (з ущільнювальним кільцем FKM) |
1. Відповідні матеріали ущільнювального кільця: нітрил-бутадієн-каучук RO1 (NBR), фторкаучук RO2 (FKM) тощо.
2. Матеріал ущільнювального кільця: стандартний матеріал PTFE3, інші додаткові матеріали включають PTFE2, PTFE4 та інші високоефективні матеріали.
Модель замовлення RC06-80x89,9x9,2-PTFE3—R01
Модель Діаметр стержня x Діаметр канавки x Ширина канавки PTFE3 - Модифікований PTFE Код матеріалу R01 Матеріал ущільнювального кільця
Може виготовляти продукцію будь-якого розміру, зазначеного в таблиці характеристик.
|

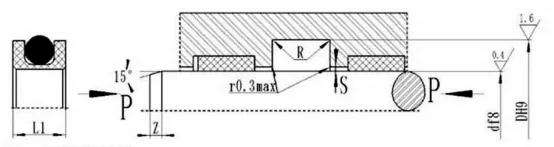

d f8 Стандарт RC06 |
d f8 Легкий RC06-Q |
d f8 Надміцний RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Sмакс |
Змін |
d0 |
|
|
<20 МПа |
<40 МПа |
|||||||||
|
-- |
4~17,9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630,9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Примітка: 1. Для діаметрів валу ≤ 70 мм рекомендуються ущільнення з відкритими пазами. Для встановлення інтегральних (закритих) ущільнювачів канавок дивіться посібник із встановлення.
2. Для тиску > 40 МПа площа кореня Smax ущільнення має мати допуск H8/f8.
Відповідне ущільнювальне кільце GB1235 Може виготовляти вироби будь-якого розміру, зазначеного в таблиці специфікацій.
|
Діапазон діаметрів валу d f8 |
Діаметр канавки D H9 |
Ширина траншеї L+0,2 |
Висота ущільнення L1 |
Заокруглені кути Rmax |
Радіальний зазор Smax |
Фаска Змін |
Діаметр дроту ущільнювального кільця d0 |
|
|
<20 МПа |
<40 МПа |
|||||||
|
5~21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Приклад замовлення RC07—80*90,4*9,8-PTFE3-R01
