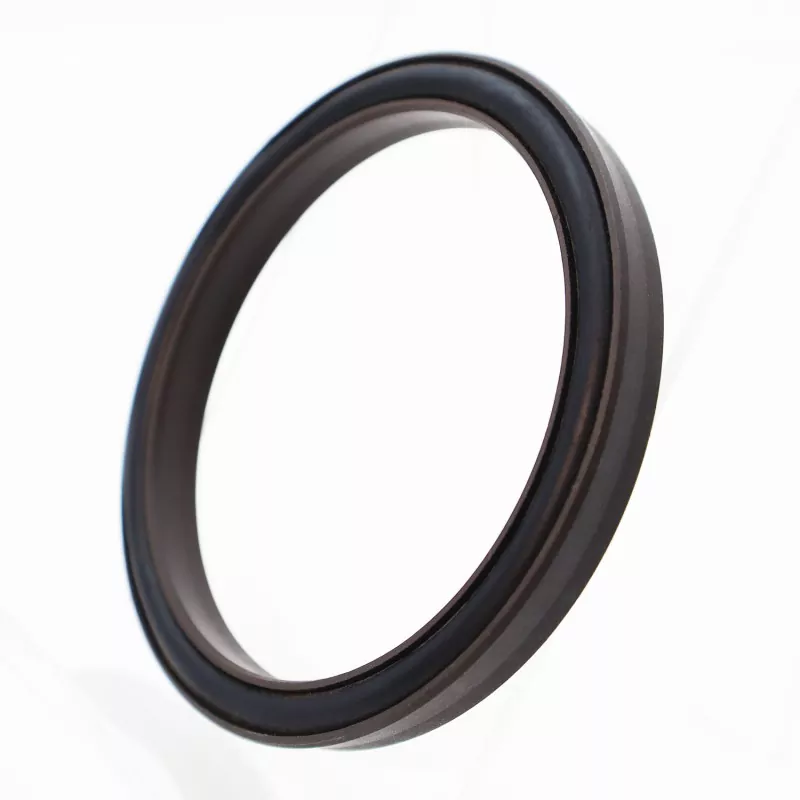

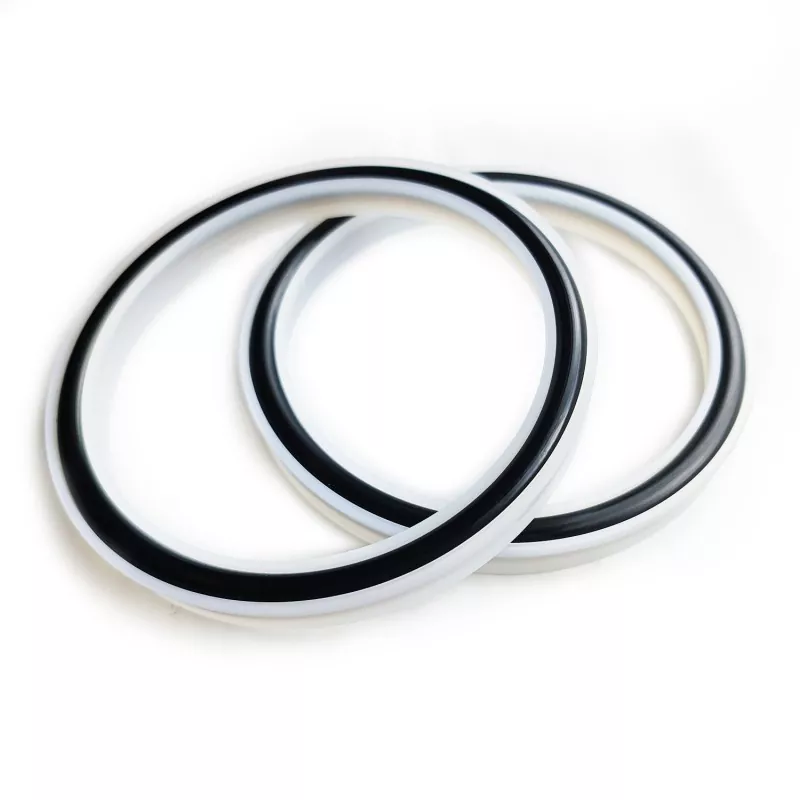

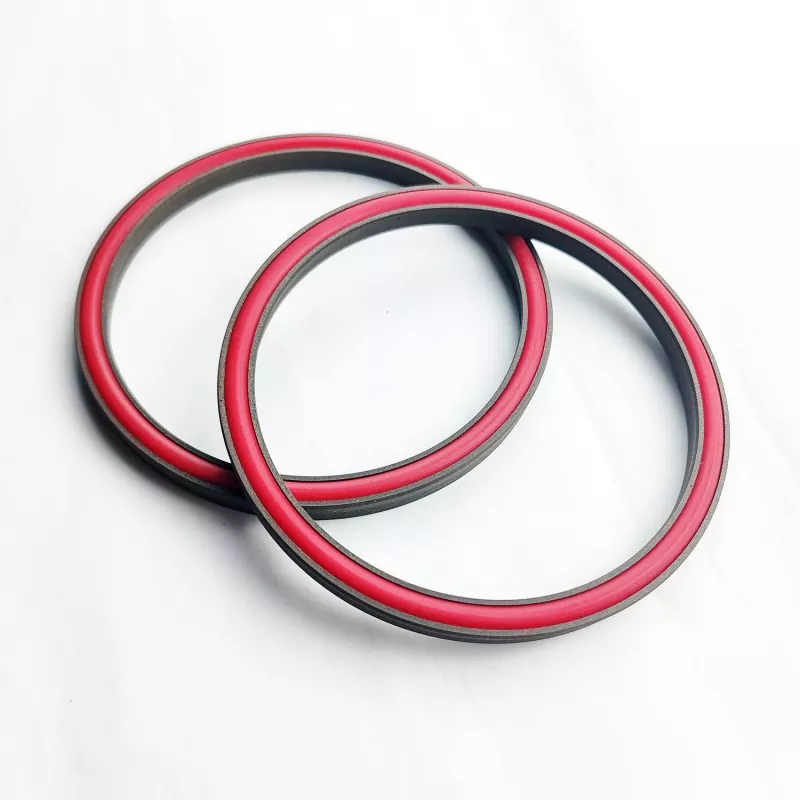

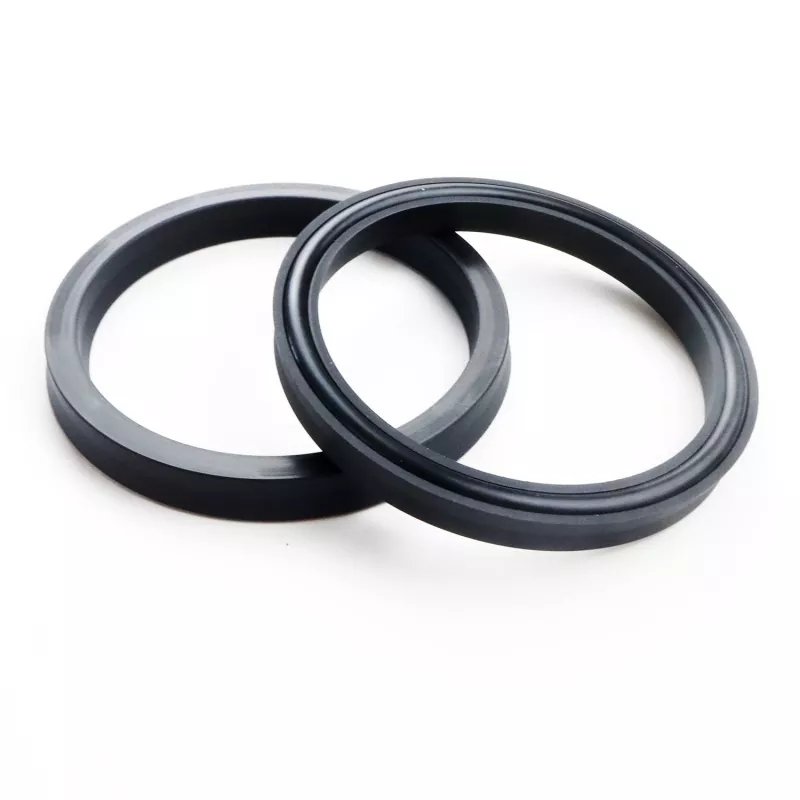

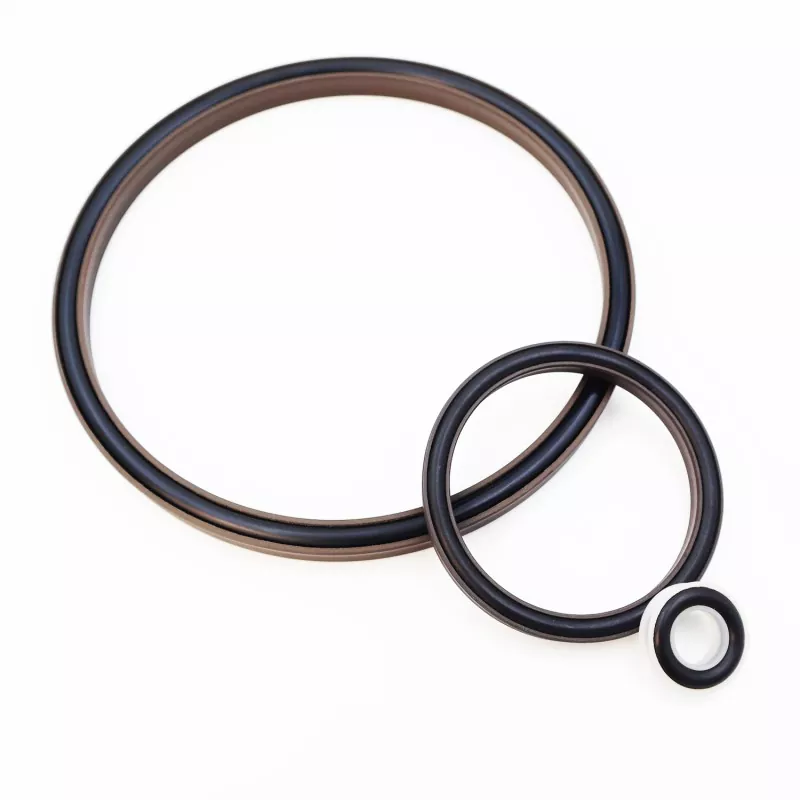

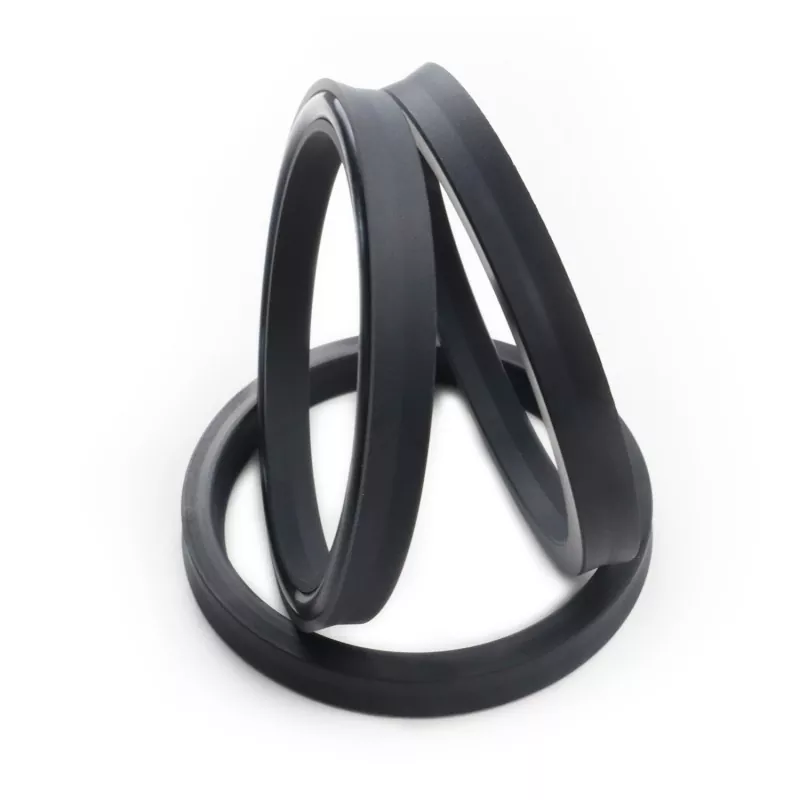

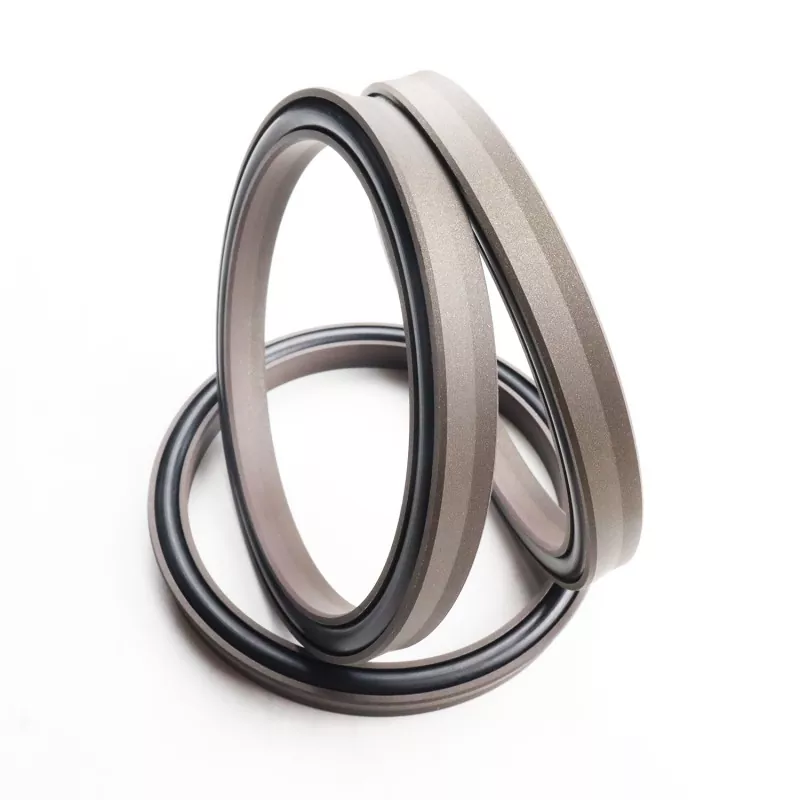

Комбіноване ущільнення Y-типу (ущільнення надвисокого тиску/гідравлічного тиску) складається з ущільнювального кільця Y-подібної форми, виготовленого з PTFE та його композитних матеріалів, і ущільнювального кільця. Він підходить для односпрямованого ущільнення в гідравлічному зворотно-поступальному русі.
Завдяки запатентованій структурі та оптимізованій конструкції Y-подібного ущільнювального кільця воно добре працює навіть під тиском води або інших середовищ із низькою в’язкістю. Конструкція ущільнювального кільця також покращує його стійкість до високого та надвисокого тиску. Ущільнення працює з низьким коефіцієнтом тертя, усуваючи повзучість і забезпечуючи тривале безмасляне змащення.
Примітка. Ця структура ущільнення має обмеження, і її не рекомендується використовувати в закритих канавках.
1. Низьке тертя, низький пусковий опір, плавна робота, рівне динамічне та статичне тертя, відсутність повзучості.
2. Довгий термін служби, підходить для безмасляного ущільнення змащення.
3. Підходить для ущільнення середовищ високого тиску, надвисокого тиску та низької в'язкості, таких як вода.
Екстремальні значення не повинні виникати одночасно. Будь ласка, зв'яжіться з нашою компанією, якщо тиск перевищує 260 МПа.
|
Тиск (МПа) |
Температура (°C) |
Швидкість (м/с) |
ЗМІ |
|
≤260 |
-35 до +100 (з ущільнювальним кільцем NBR) |
≤6 |
Гідравлічне масло, вогнестійкі рідини (HFA/HFB), газ тощо. |
|
-20 до +180 (з ущільнювальним кільцем FKM) |
1. Відповідні матеріали ущільнювального кільця: нітрил-бутадієн-каучук RO1 (NBR), фторкаучук RO2 (FKM) тощо.
2. Матеріал ущільнювального кільця: стандартний матеріал PTFE3, інші додаткові матеріали включають PTFE2, PTFE4 та інші високоефективні матеріали.

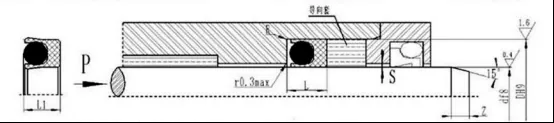

Модель замовлення RC10-40x52,4x9,2-PTFE3-R01
Модель - Діаметр стрижня х Діаметр канавки х Ширина канавки PTFE3 - Код матеріалу модифікованого PTFE R01 - Код матеріалу ущільнювального кільця
