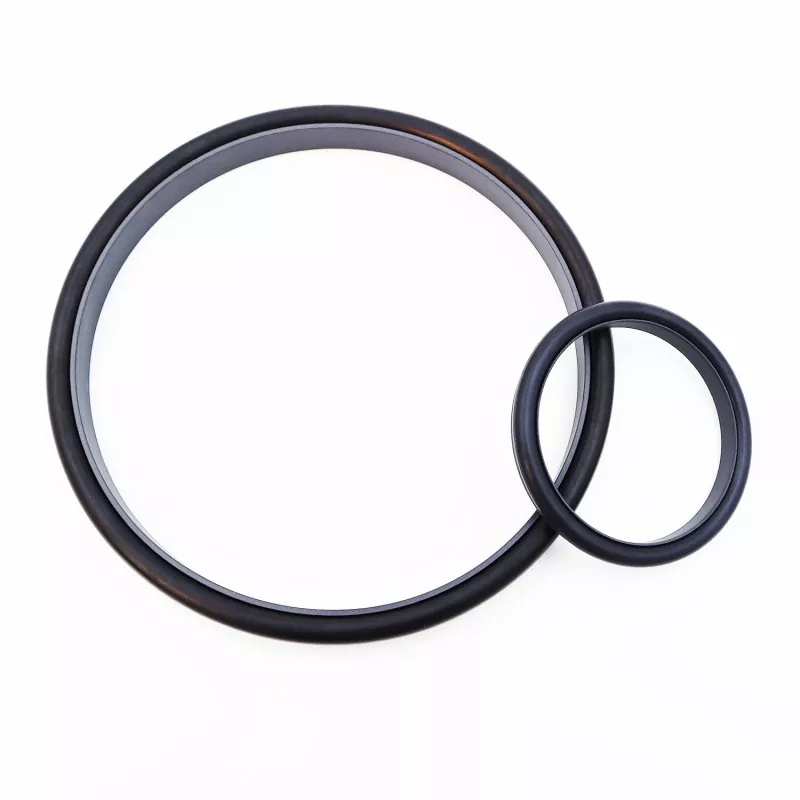

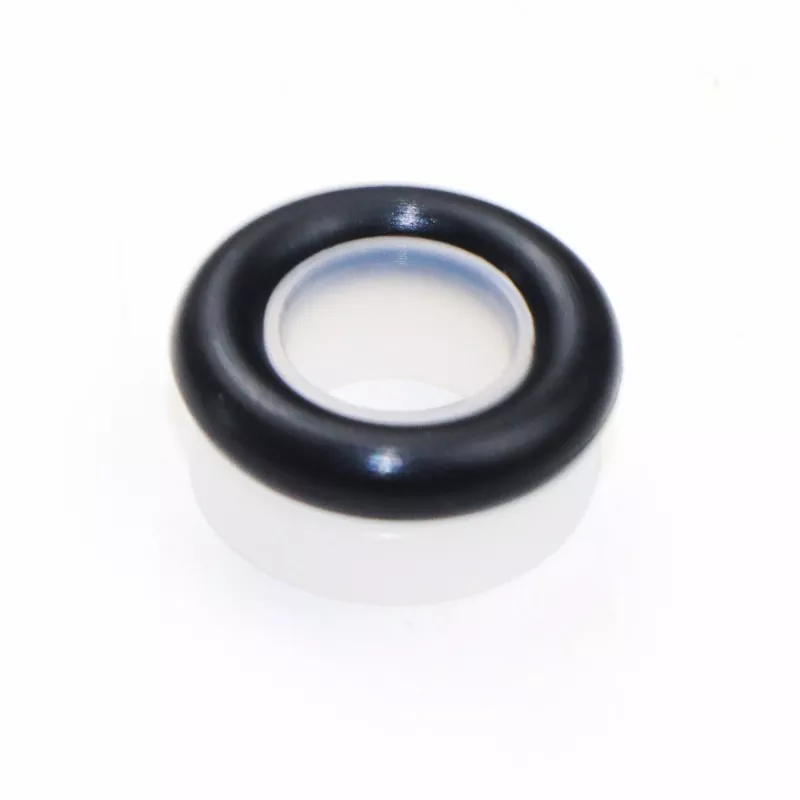

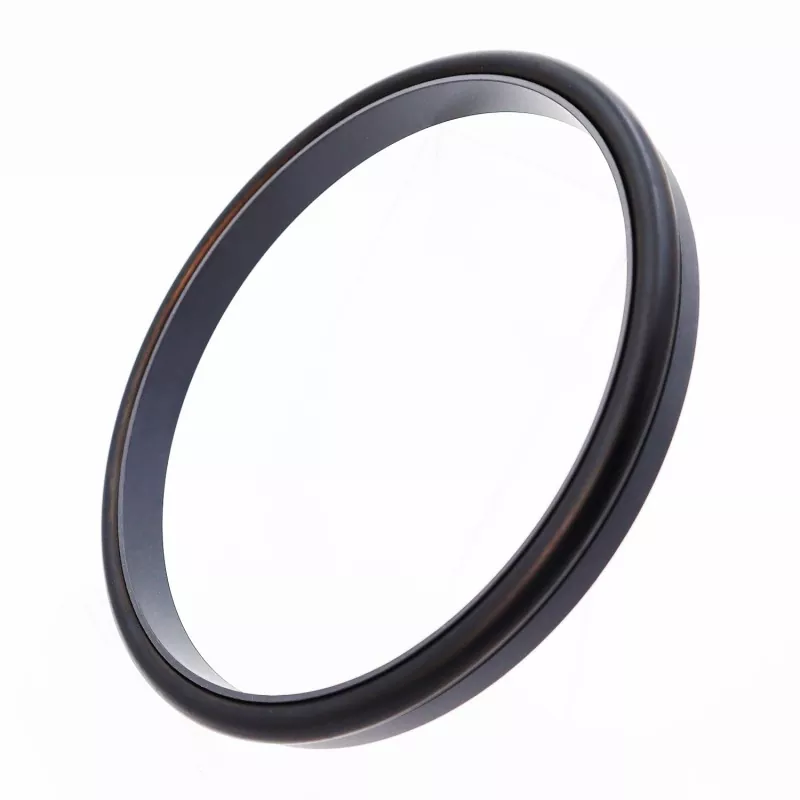

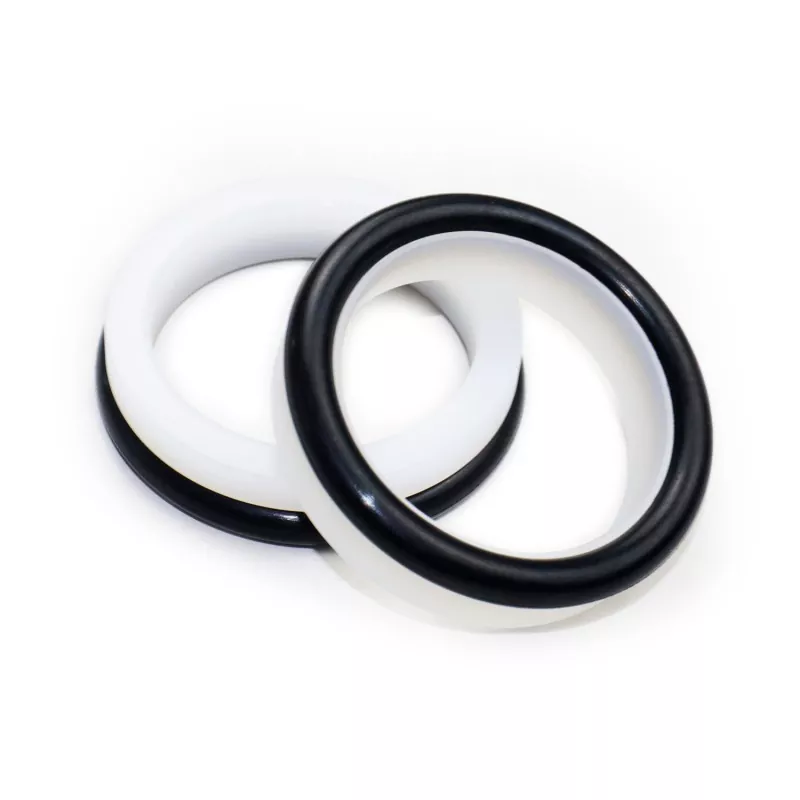

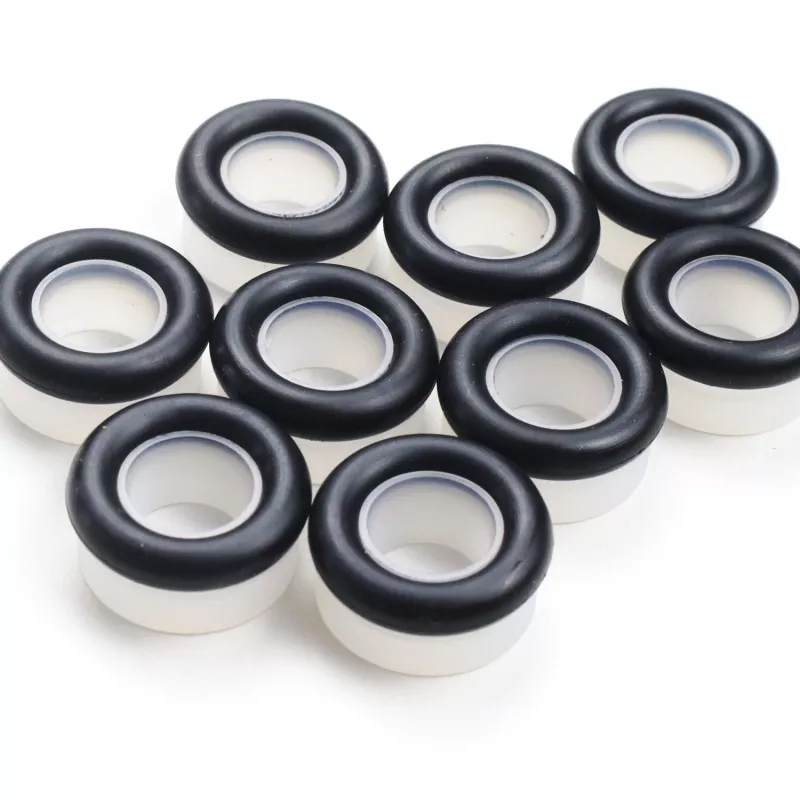

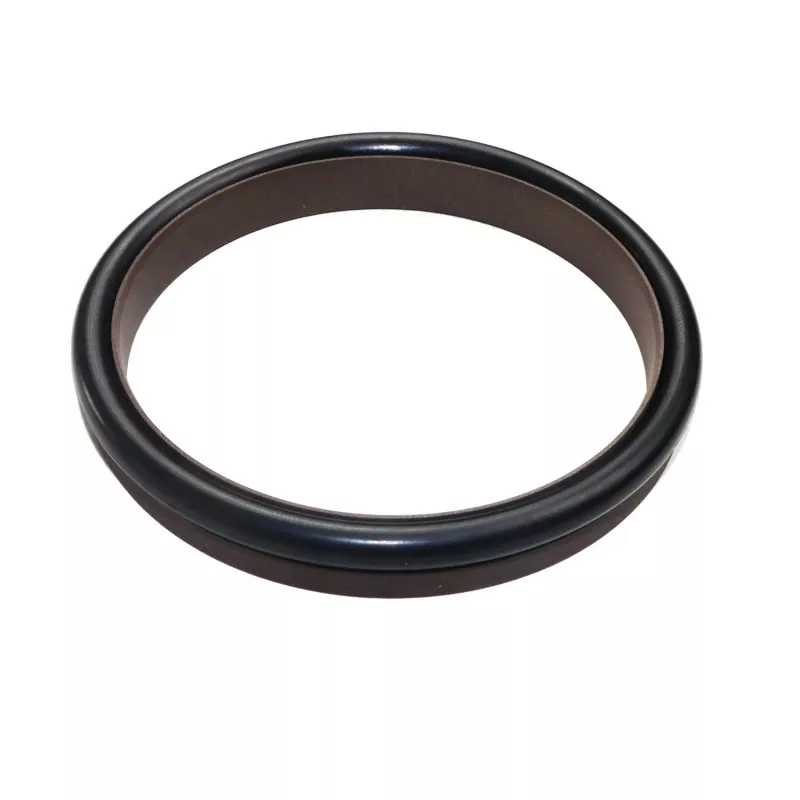

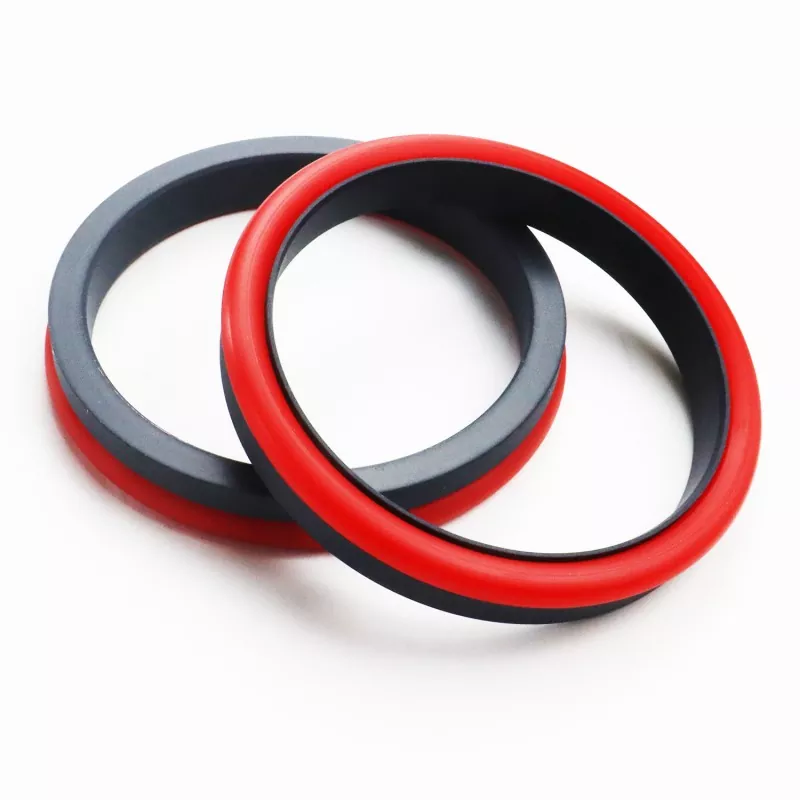

Посилене комбіноване ущільнення під прямим кутом (ущільнення надвисокого тиску/гідравлічного тиску) складається з посиленого ущільнювального кільця під прямим кутом, виготовленого з PTFE та його композитних матеріалів, і ущільнювального кільця. Він підходить для односпрямованого ущільнення в гідравлічному зворотно-поступальному русі.
Залежно від типу ущільнювального кільця, яке використовується, воно доступне в серіях RC08 і RC09 (сумісний з ущільнювальними кільцями серії GB1235). Завдяки оптимізованій конструкції ущільнювального кільця, воно добре працює навіть під тиском води або інших середовищ із низькою в’язкістю.
Структурна конструкція посиленого ущільнювального кільця також покращує стійкість ущільнення до високого та надвисокого тиску. Як правило, він не підходить для встановлення в закриті пази.
1. Низьке тертя, низький пусковий опір, плавний рух, рівне динамічне та статичне тертя, відсутність повзучості.
2. Довгий термін служби, підходить для безмасляного ущільнення змащення.
3. Підходить для ущільнення середовищ високого тиску, надвисокого тиску та низької в'язкості, таких як вода.
Екстремальні значення не повинні виникати одночасно.
|
Тиск (МПа) |
Температура (°C) |
Швидкість (м/с) |
ЗМІ |
|
≤200 |
-35 до +100 (з ущільнювальним кільцем NBR) |
≤6 |
Гідравлічне масло, вогнестійкі рідини (HFA/HFB), газ тощо. |
|
-20 до +200 (з ущільнювальним кільцем FKM) |
1. Відповідні матеріали ущільнювального кільця: R01 нітрил-бутадієн-каучук (NBR), RO2 фторкаучук (FKM) тощо.
2. Матеріал ущільнювального кільця: стандартний матеріал PTFE3, інші додаткові матеріали включають PTFE2, PTFE4 та інші високоефективні матеріали.

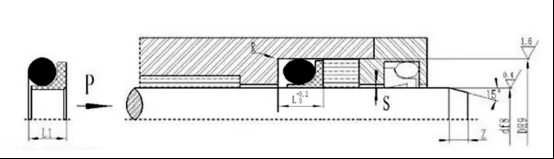

Модель для замовлення RC08—80x90.2x11.2—PTFE3—R01 Модель-Діаметр стрижня x Діаметр канавки x Ширина канавки-Код матеріалу
Таблиця технічних характеристик і параметрів RC08
Може виготовляти продукцію будь-якого розміру, зазначеного в таблиці характеристик
|
Стандарт df8 RCO8 |
Легке навантаження df8 RCO8-Q |
Велике навантаження df8 RC08-Z |
Діаметр канавки D H9 |
Ширина канавки Л+0,2 |
Висота ущільнення L1 |
Заокруглені кути Rmax |
Радіальний зазор Smax |
Фаска Змін |
Діаметр дроту ущільнювального кільця dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17,9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Примітка:1. Будь ласка, зверніться до нашої компанії, якщо потрібна система із закритими пазами.
2. Тиск > 60 МПа, допуск на посадку H8/f8, ущільнення надвисокого тиску Smax < 0,05.
