Як виробник, що спеціалізується на ущільненнях високого тиску, Ruichen Sealing пропонує «комбіноване ущільнення лапкового типу». Ущільнювальне кільце має структуру з тонким виступом, що забезпечує відмінні можливості динамічної компенсації. Його унікальна ущільнювальна поверхня у формі ніжки, що включає клиноподібну канавку, підвищує стійкість до забруднення та зменшує тертя; ця спеціалізована конструкція значно підвищує стійкість до тиску, що робить його придатним для застосування під високим і надвисоким тиском. Примітка. Цей ущільнювач не підходить для встановлення в закритих пазах.
Ми раді запитам щодо вибору та оптових замовлень від покупців інженерного обладнання.

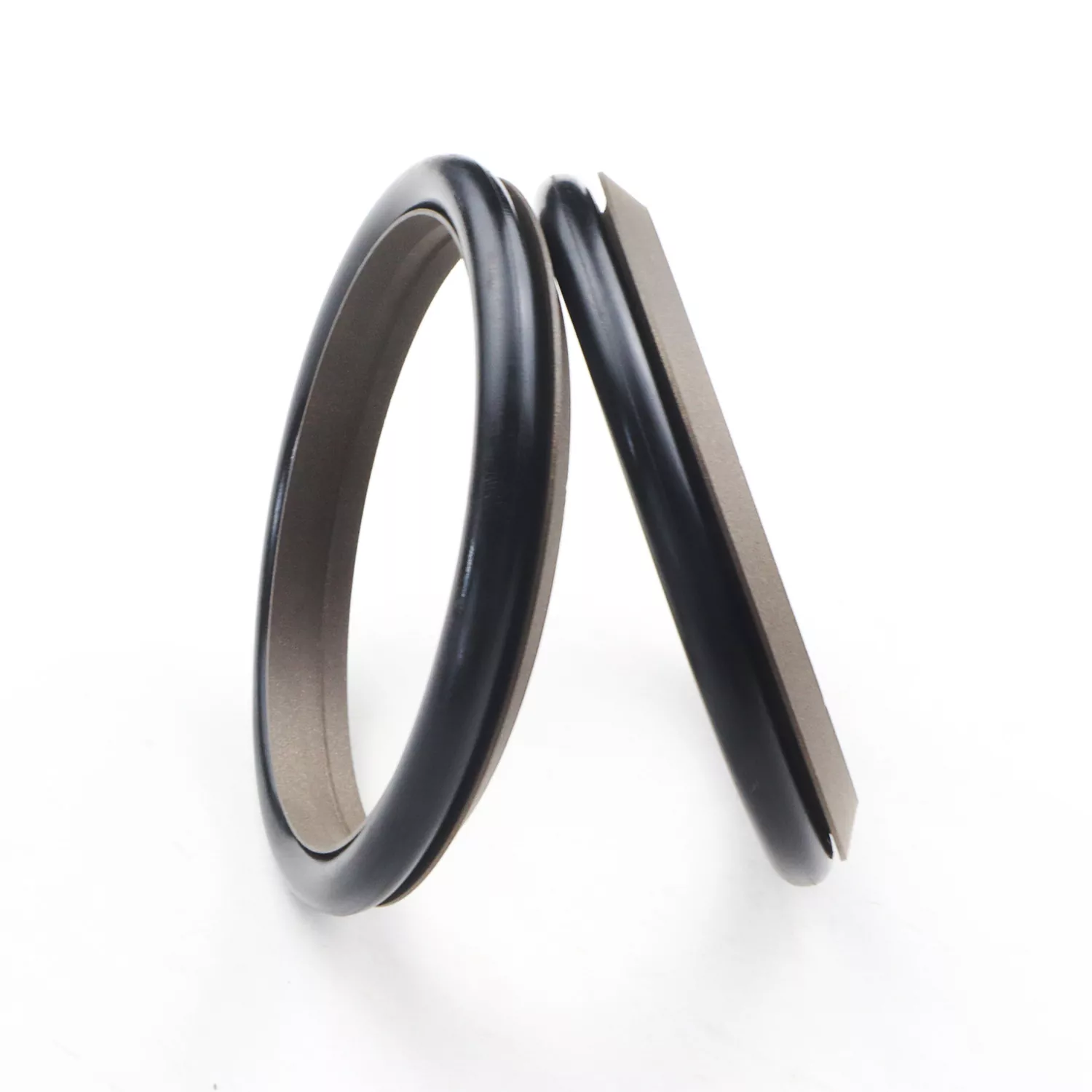

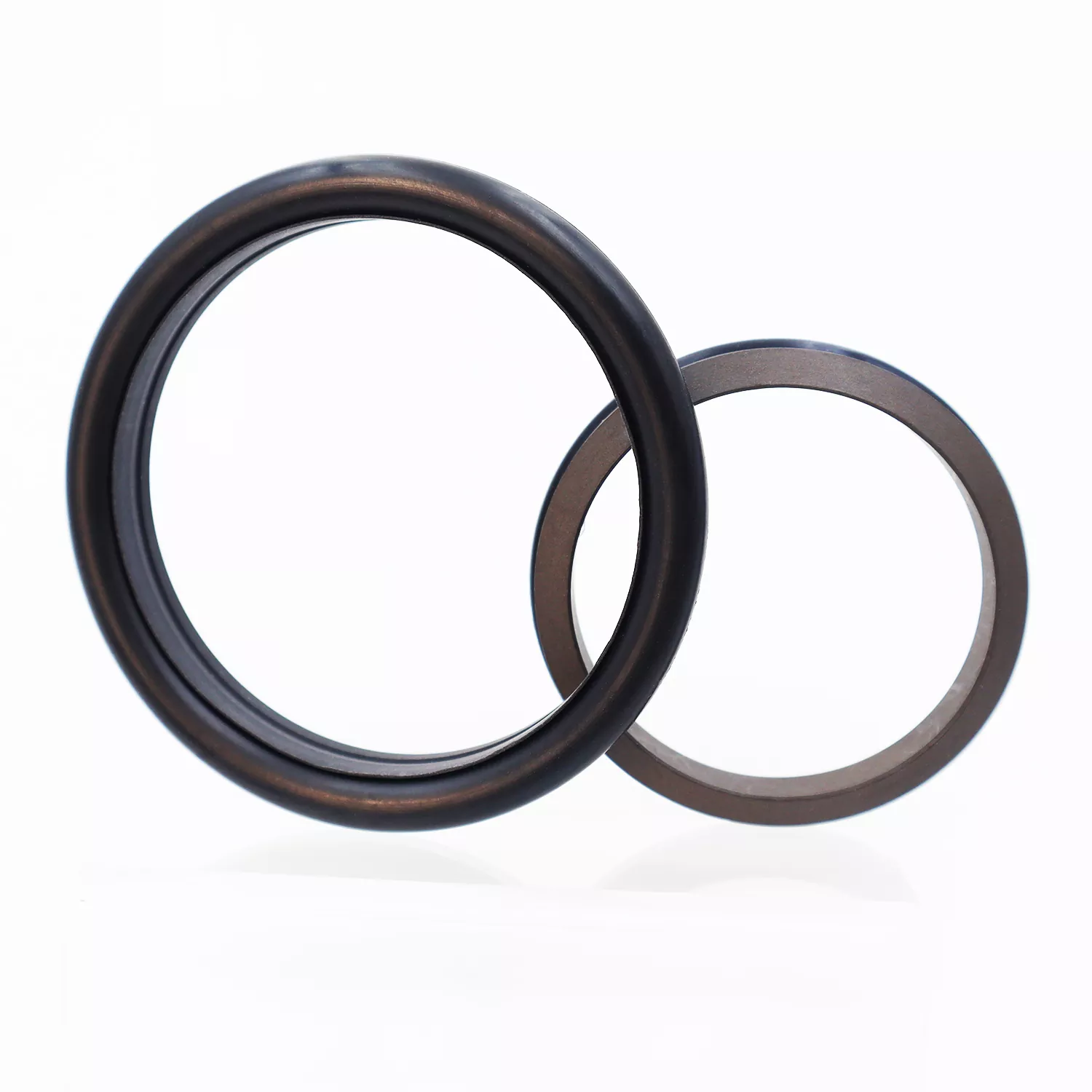

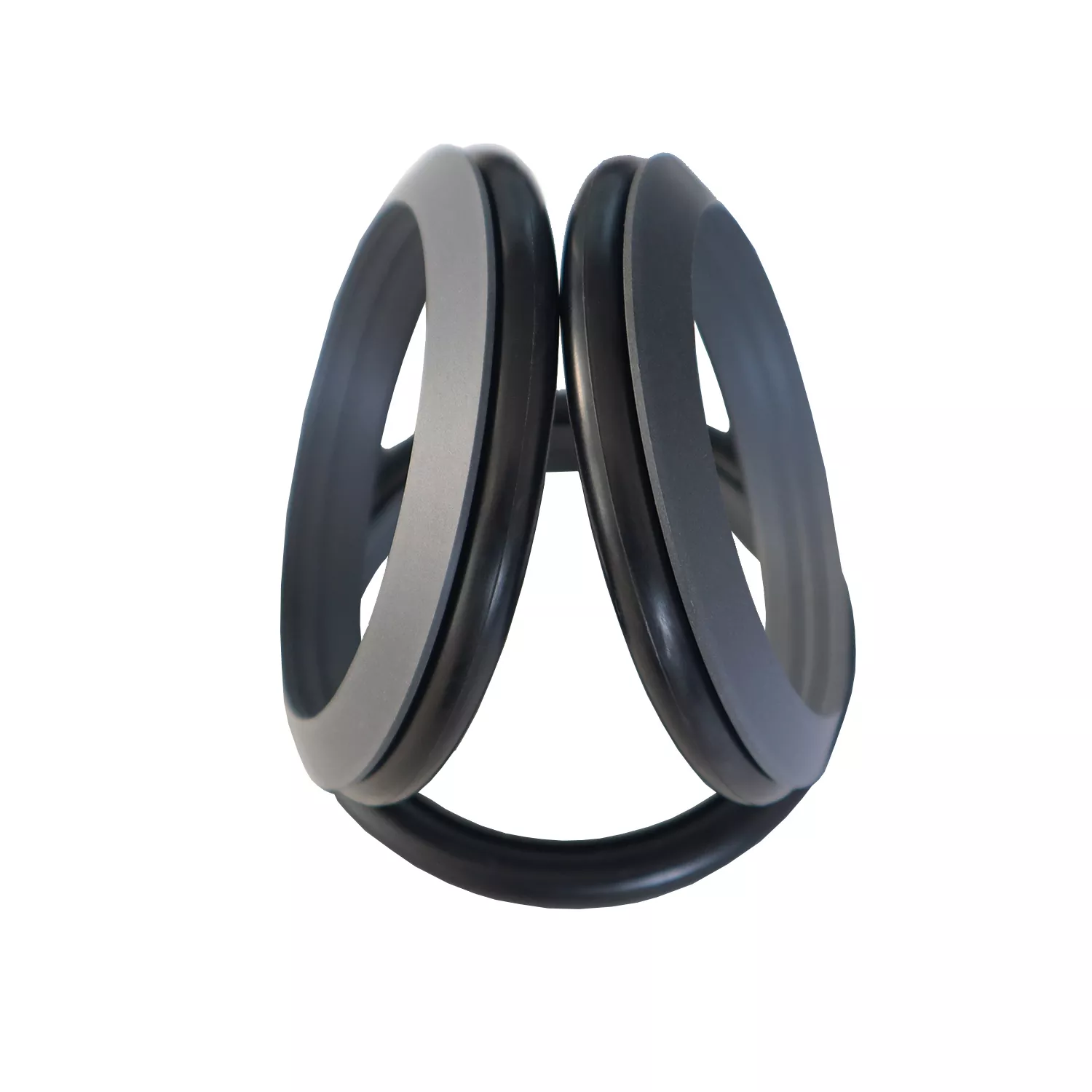

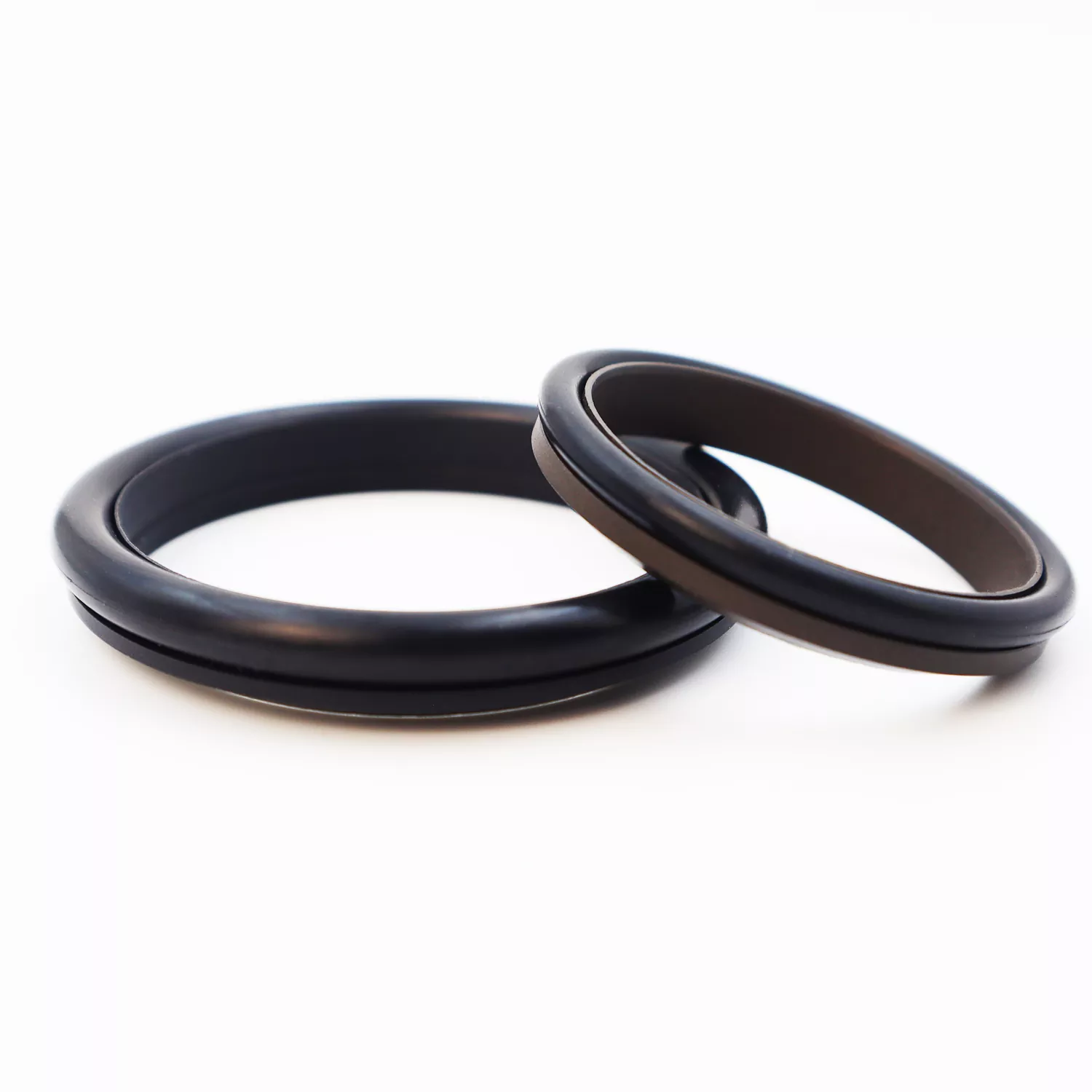

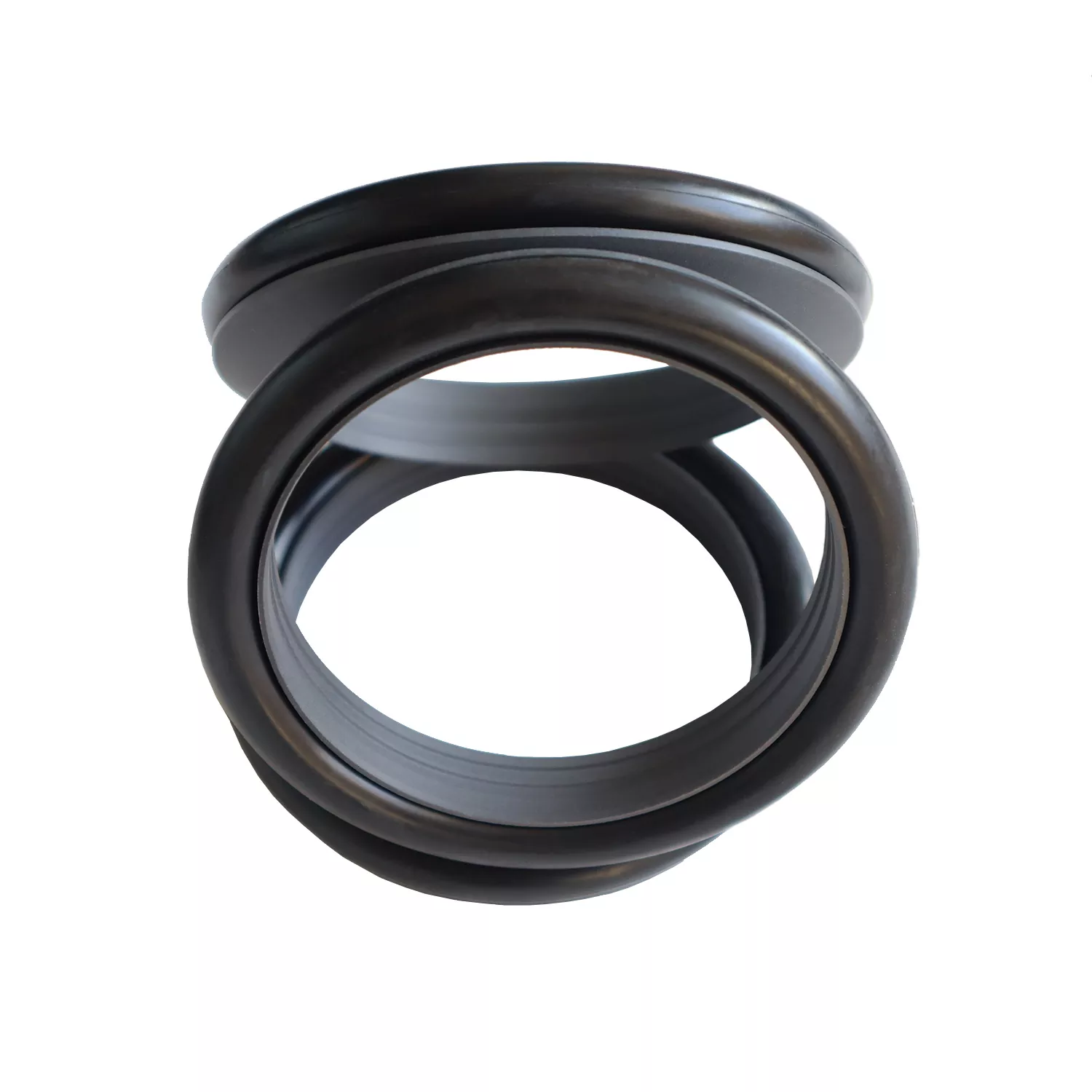

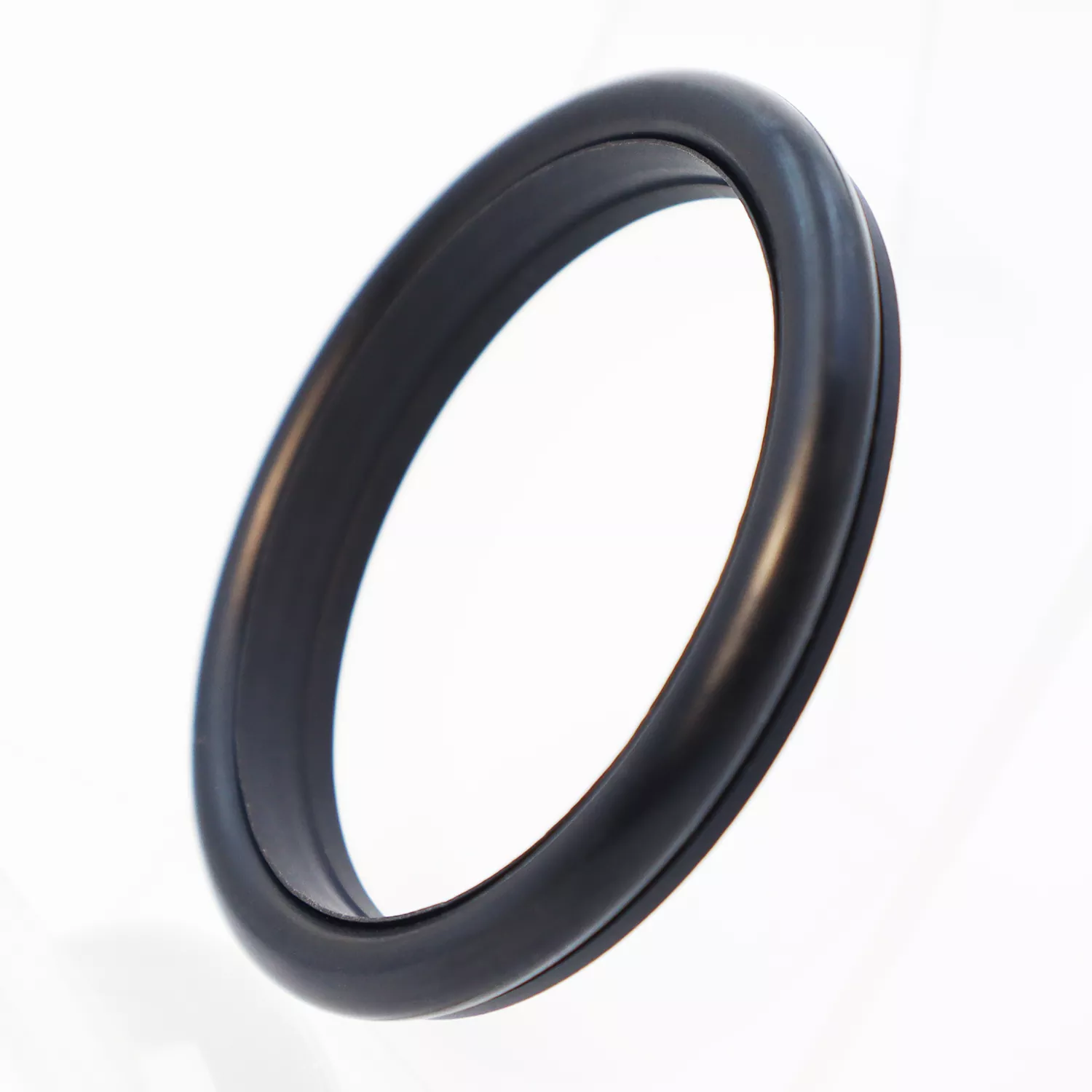

Комбіноване ущільнення лапкового типу складається з ущільнювального кільця у формі ніжки (виготовленого з PTFE або PTFE композитів) у поєднанні з гумовим ущільнювальним кільцем; він призначений для ущільнення односторонньої дії в гідравлічних і пневматичних поршнево-поступальних системах.
Його класифікують на серію RC03 і серію RC04 (у якій використовуються ущільнювальні кільця серії GB1235) на основі супровідного ущільнювального кільця. Ущільнювальне кільце має конструкцію з тонкою кромкою, яка забезпечує чудову динамічну компенсацію, що забезпечує чудову ефективність ущільнення. Клиноподібна канавка на ущільнювальній поверхні у формі ніжки покращує цілісність ущільнення та стійкість до забруднення, одночасно зменшуючи тертя. Конструкція також покращує здатність ущільнення витримувати тиск. Як правило, його не можна встановлювати в закриті пази.
1. Підходить як для гідравлічних, так і для пневматичних застосувань
2. Чудова герметичність як у середовищах високого, так і низького тиску
3. Низьке тертя; мінімальний опір запуску і плавність ходу; рівне динамічне і статичне тертя; відсутність ефекту ковзання
4. Тривалий термін служби; підходить для безмасляних застосувань
5. Здатність виконувати вимоги до ущільнення під високим і надвисоким тиском
Граничні значення не повинні виникати одночасно.
|
Тиск (МПа) |
Температура (°C) |
Швидкість (м/с) |
ЗМІ |
|
≤100 |
-35 до +100 (з ущільнювальним кільцем NBR) |
≤6 |
Гідравлічне масло, вогнестійкі рідини (HFA/HFB), газ тощо. |
|
-20 до +180 (з ущільнювальним кільцем FKM) |
1. Сумісні матеріали для ущільнювальних кілець включають: нітрильний каучук RO1 (NBR), фторкаучук RO2 (FKM) тощо.
2. Матеріал ущільнювального кільця: стандартний матеріал PTFE3; інші доступні варіанти включають PTFE2, PTFE4 та інші високоякісні матеріали.
Модель замовлення: RC03—80x89x10-PTFE3-R01
Модель - Діаметр стержня х Діаметр канавки х Ширина канавки PTFE3 - Модифікований код матеріалу PTFE R01 - Код матеріалу ущільнювального кільця

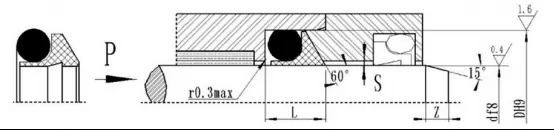

Продукція може бути виготовлена в будь-якому розмірі, зазначеному в таблиці характеристик.
|
d f8 |
D H9 |
L+0.2 |
Sмакс |
Змін |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Примітки: 1. Для тиску >60 МПа використовуйте допуск H8/f8 у площині основи ущільнення; для герметизації надвисокого тиску Smax < 0,05.
2. Будь ласка, проконсультуйтеся з офісом, якщо потрібна конструкція із закритими пазами.
Сумісний з ущільнювальними кільцями GB1235; Можливе виготовлення виробів будь-яких розмірів, зазначених у таблиці специфікацій.
|
d f8 |
D H9 |
L+0.2 |
Sмакс |
Змін |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
