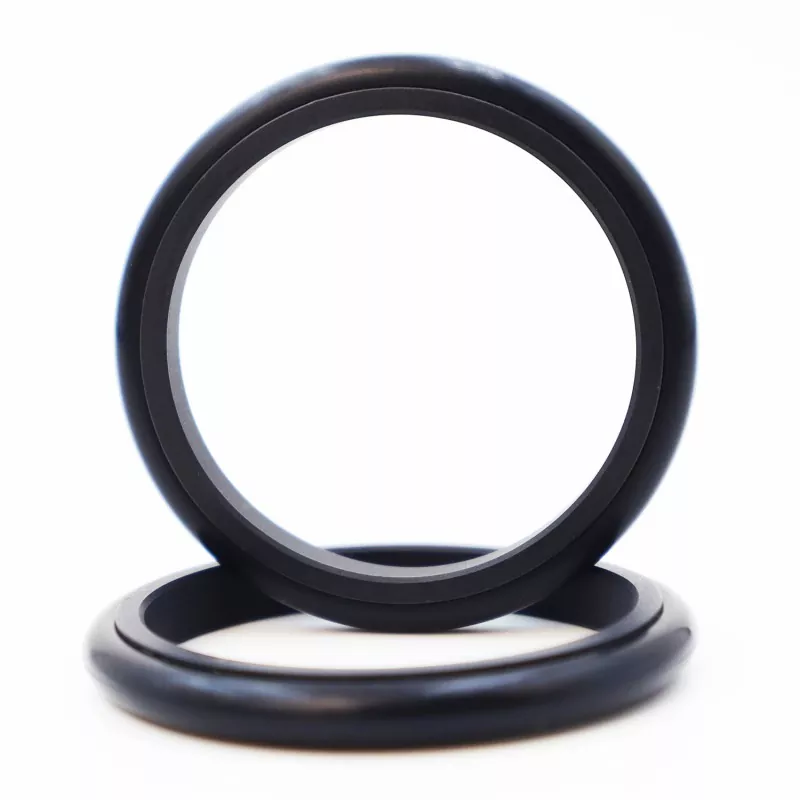

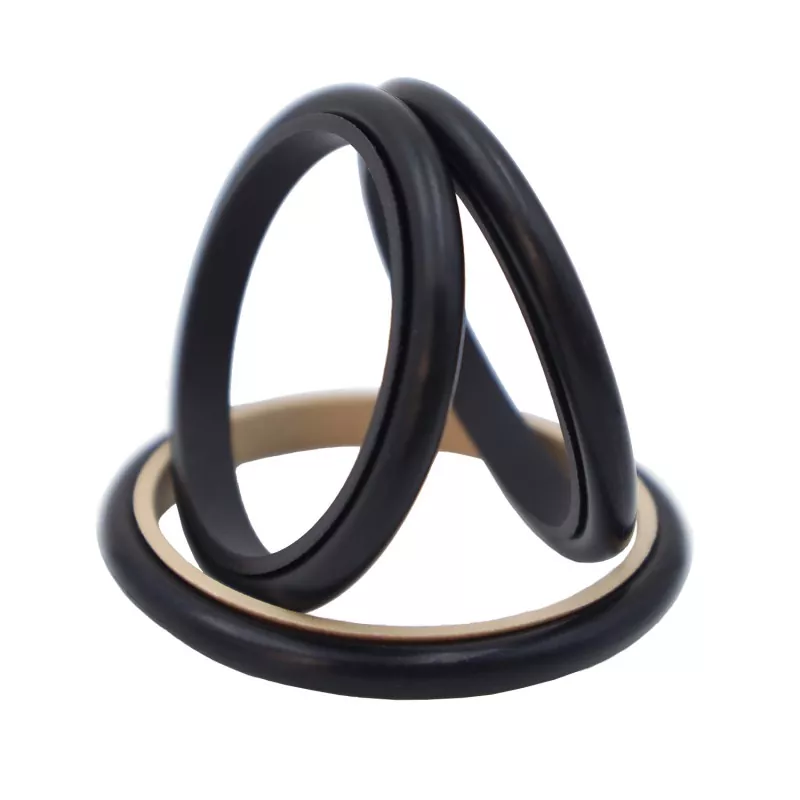

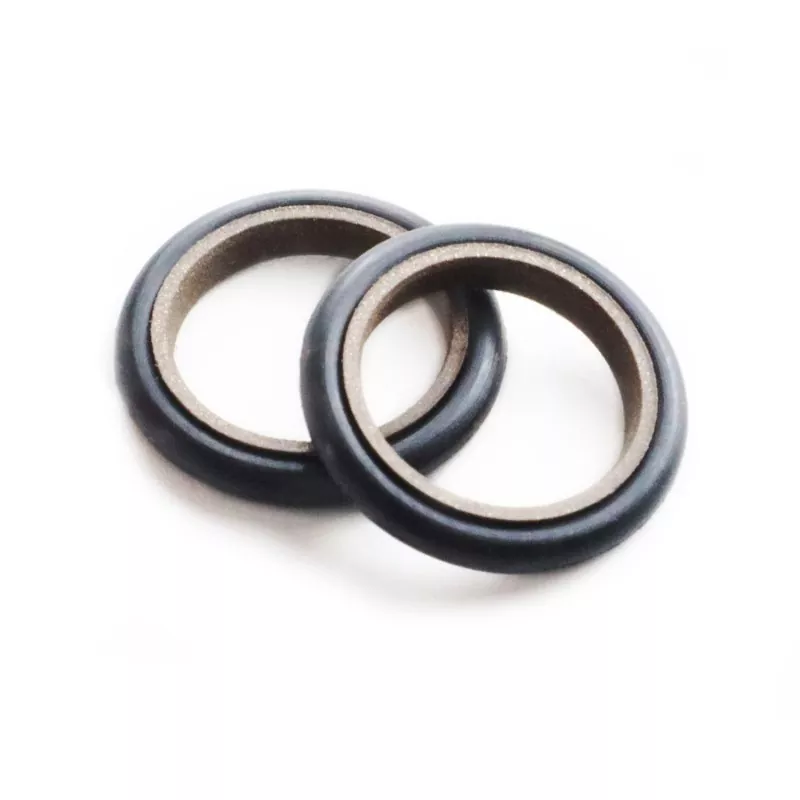

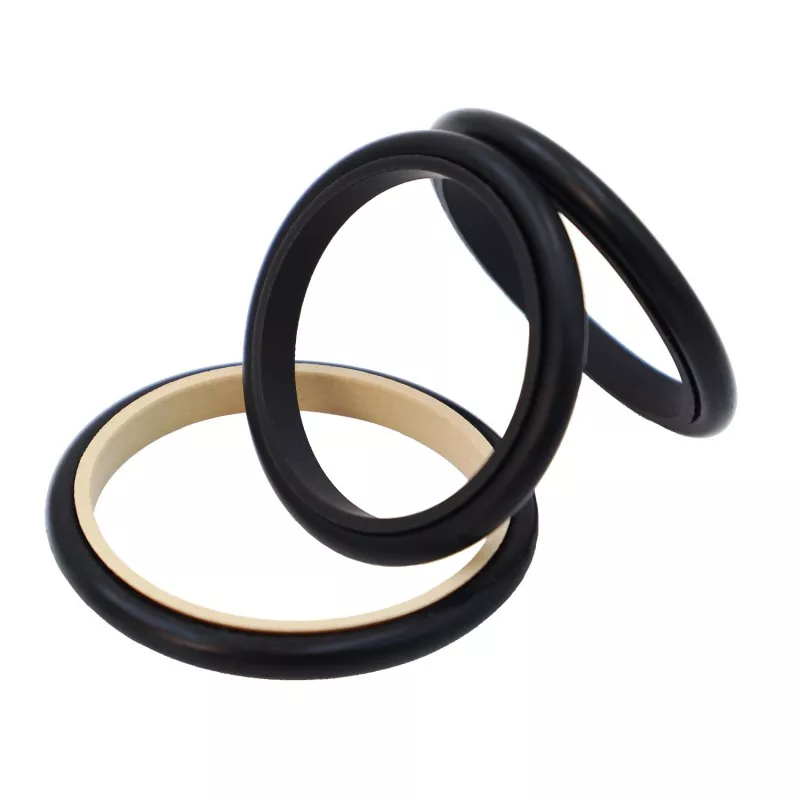

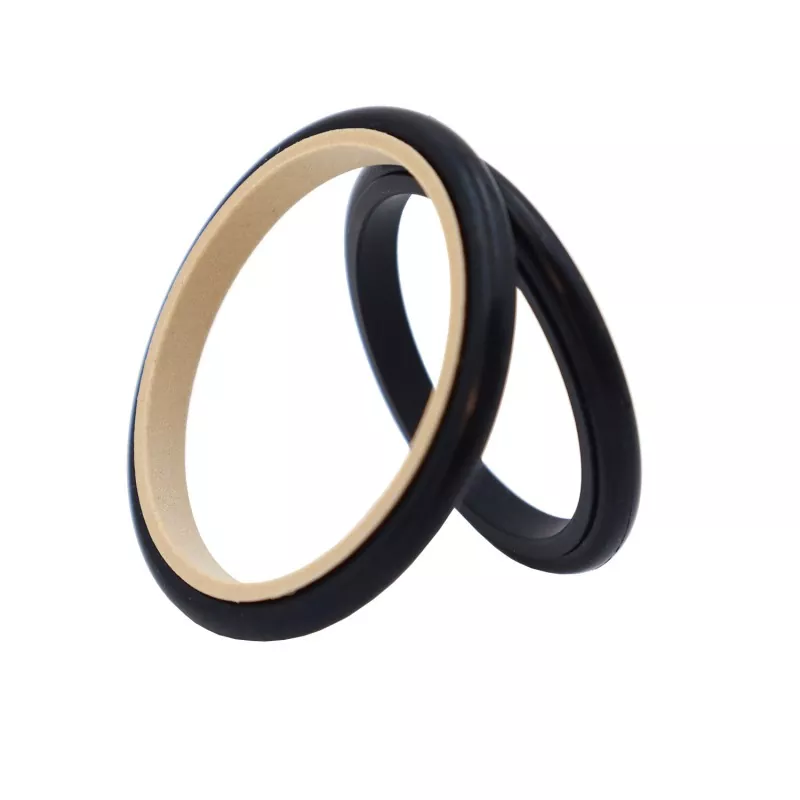

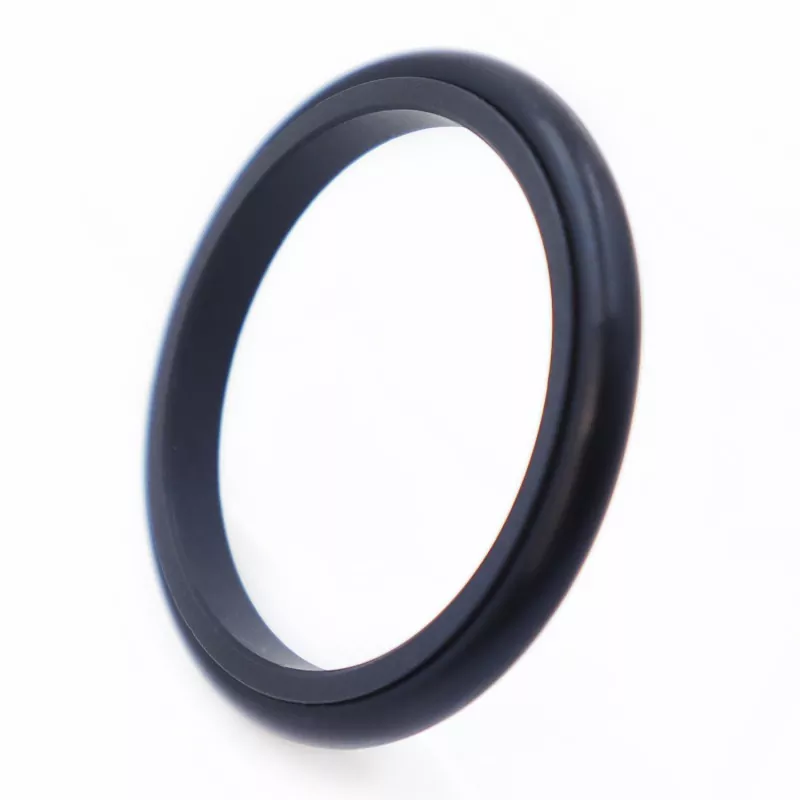

Комбіноване ущільнення кришки складається з ущільнювального кільця у формі ковпачка з ПТФЕ та гумового ущільнювального кільця, призначеного для двонаправленого ущільнення під тиском у гідравлічних і пневматичних поршнево-поступальних системах. Ущільнювальне кільце забезпечує радіальну силу і компенсує знос ущільнювального кільця; ущільнювальне кільце має конструкцію з тонкою кромкою, яка забезпечує відмінні можливості подальшої компенсації, що забезпечує чудову ефективність ущільнення. Він сумісний зі стандартними канавками під ущільнювальні кільця GB1235. Для стрижнів діаметром менше 30 мм слід використовувати конструкцію з роздільними (відкритими) пазами.
Це ущільнення підходить як для гідравлічних, так і для пневматичних умов експлуатації та підтримує двонаправлене ущільнення під тиском. Він пропонує такі переваги, як низьке тертя, мінімальний опір розриву, плавна робота без ковзання, придатність для змащування без масла та тривалий термін служби. Він вимагає мінімального місця для встановлення та дозволяє легко розбирати та обслуговувати.
Примітка щодо вибору: для додатків із діаметром стрижня 30 мм або менше, для встановлення рекомендується використовувати роздільний (відкритий) паз.
1. Підходить як для гідравлічних, так і для пневматичних застосувань; підтримує двонаправлене ущільнення під тиском.
2. Низьке тертя, мінімальний опір відриву та плавний рух; рівне динамічне і статичне тертя; немає прилипання.
3. Тривалий термін служби; підходить для безмасляних застосувань.
4. Компактний дизайн; простий монтаж і обслуговування.
Граничні значення не повинні виникати одночасно.
|
Тиск (МПа) |
Температура (°C) |
Швидкість (м/с) |
ЗМІ |
|
≤20 |
-35 до +100 (з ущільнювальним кільцем NBR) |
≤6 |
Гідравлічне масло на мінеральній основі, вогнестійкі рідини (HFA/HFB), гази тощо. |
|
-20 до +180 (з ущільнювальним кільцем FKM) |
1. Матеріали для супровідного ущільнювального кільця включають: R01 нітрильний каучук (NBR), R02 фторкаучук (FKM) тощо.
2. Матеріал ущільнювального кільця: стандартний матеріал PTFE3; альтернативні матеріали включають PTFE1, PTFE2 і PTFE4.
Модель замовлення: RC13—80-PTFE3—R01 або SPNC-80-PTFE3—R01
RC13/SPNC - Модель 80 - Діаметр валу dPTFE3 - Код матеріалу PTFE R01 - Код матеріалу ущільнювального кільця
Продукція може бути виготовлена в будь-якому розмірі, зазначеному в таблиці характеристик.
|

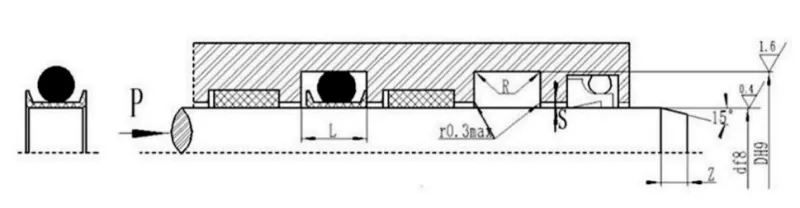

Діапазон діаметрів валу d f8 |
Діаметр канавки D H9 |
Ширина канавки L+0,2 |
Радіус кута Rmax |
Радіальний зазор Sмакс |
Фаска Змін |
Діаметр дроту ущільнювального кільця d0 |
|
|
Для гідравлічних застосувань |
Для пневматичних і гідравлічних застосувань із низьким коефіцієнтом тертя |
||||||
|
3~10 |
d+3 |
d+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4,6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6,6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10,6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
