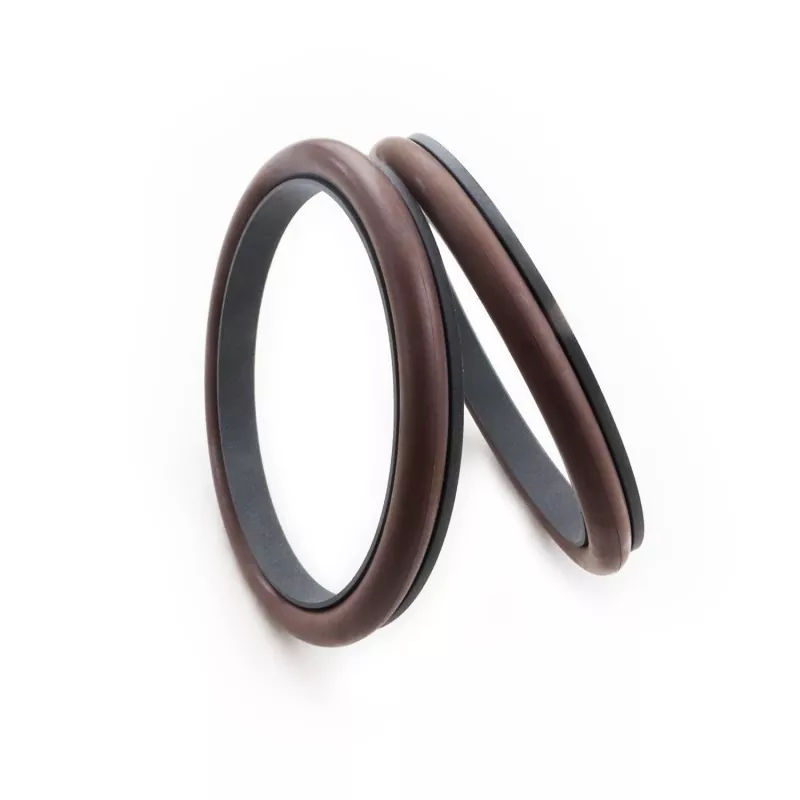

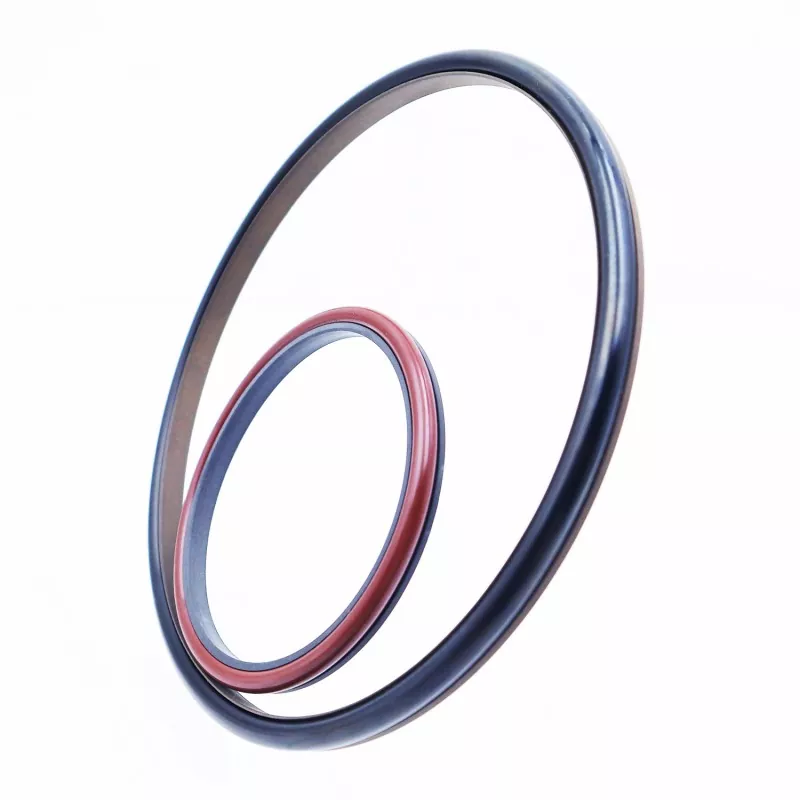

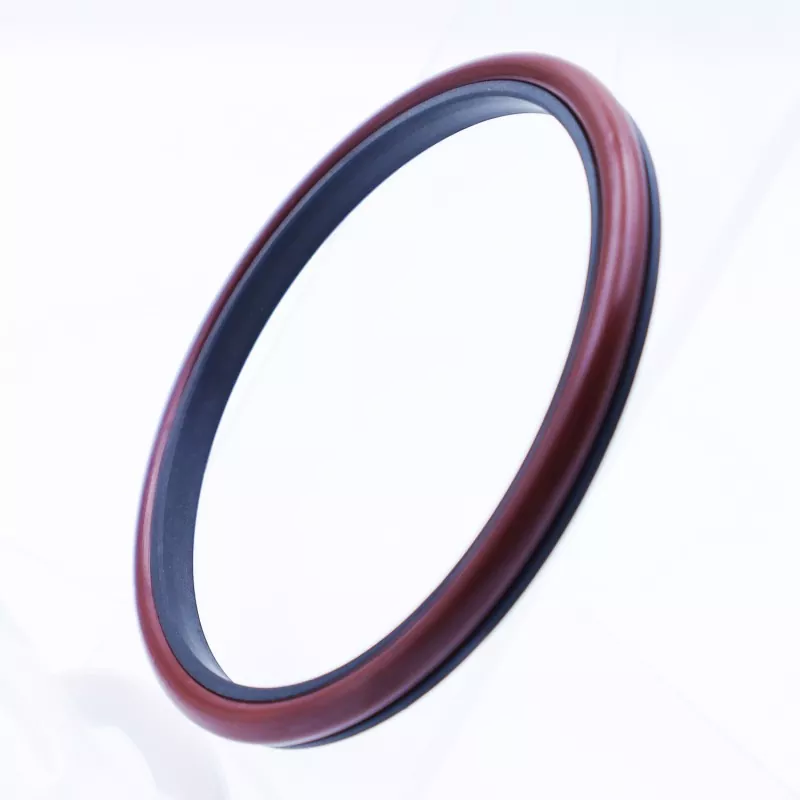

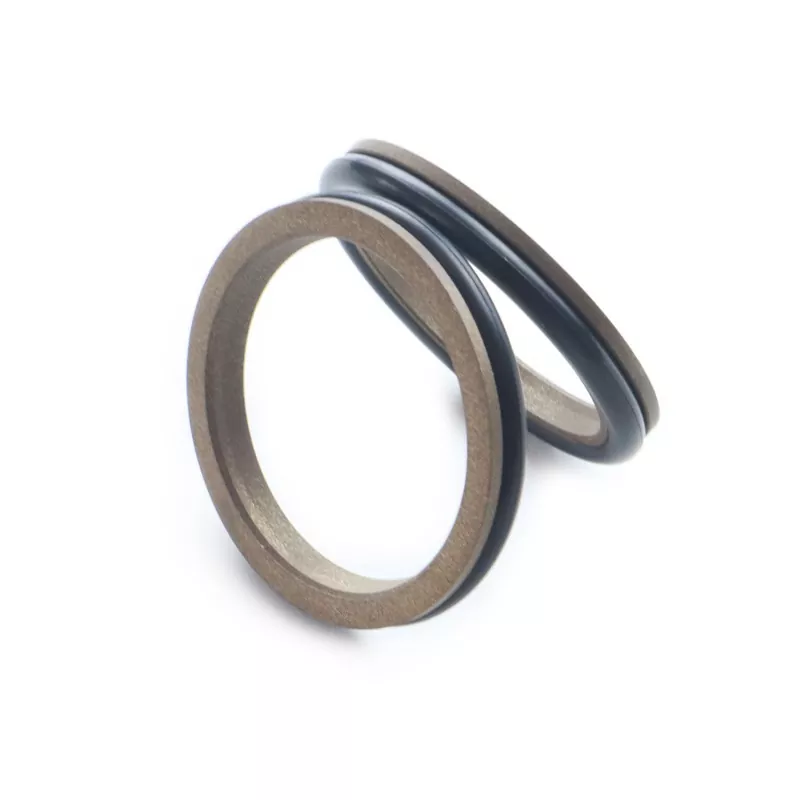

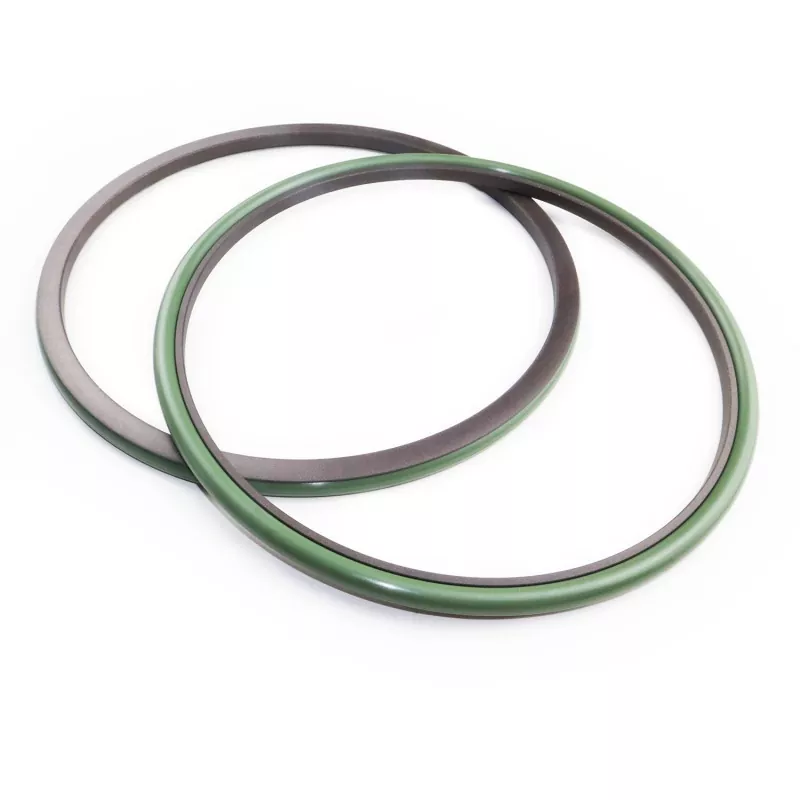

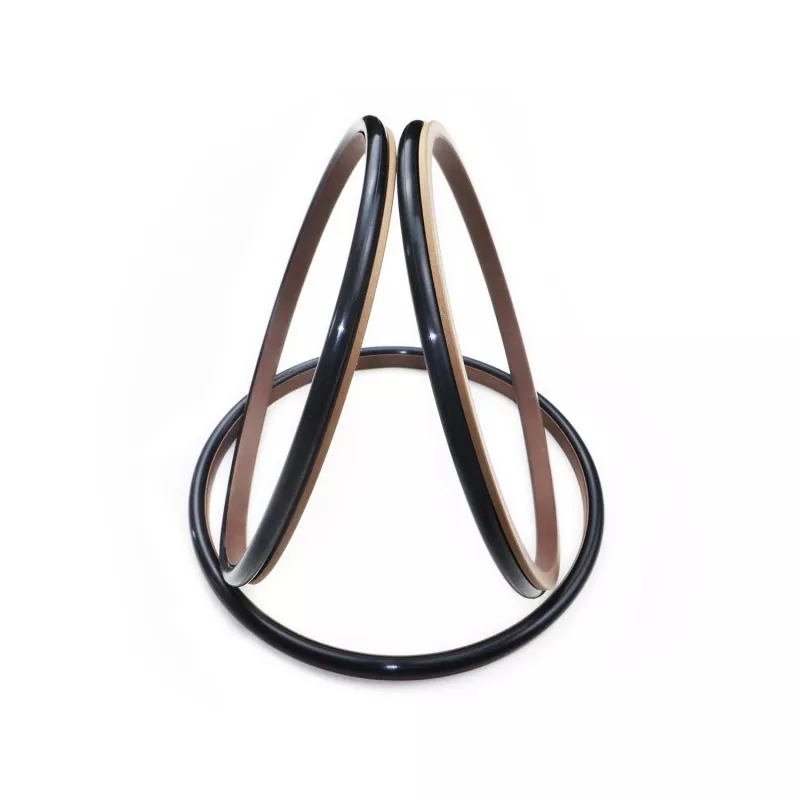

Комбіноване ущільнення під прямим кутом складається з прямокутного ущільнювального кільця з PTFE (або композитного PTFE) і гумового ущільнювального кільця; він призначений для односпрямованого зворотно-поступального ущільнення в гідравлічних і пневматичних застосуваннях.
Продукт поділяється на серії RC01 і RC02 на основі відповідного ущільнювального кільця (сумісний із серією GB1235). Ущільнювальне кільце під прямим кутом має конструкцію з тонким виступом, яка забезпечує відмінну подальшу компенсацію, що забезпечує чудову ефективність ущільнення.
1. Підходить як для гідравлічних, так і для пневматичних застосувань;
2. Чудова герметичність як в умовах високого, так і низького тиску;
3. Низьке тертя з мінімальним опором запуску; забезпечує плавний рух з рівним динамічним і статичним тертям, виключаючи прилипання (повзання);
4. Тривалий термін служби; підходить для безмасляних застосувань;
5. Компактний структурний дизайн; простий в установці і обслуговуванні;
Примітка: граничні значення не повинні виникати одночасно.
|
Тиск (МПа) |
Температура (°C) |
Швидкість (м/с) |
ЗМІ |
|
≤70 |
-35 до +100 (з ущільнювальним кільцем NBR) |
≤6 |
Гідравлічне масло, вогнестійкі рідини (HFA/HFB), газ тощо. |
|
-20 до +180 (з ущільнювальним кільцем FKM) |
1. Сумісні матеріали для ущільнювальних кілець включають: нітрильний каучук RO1 (NBR), фторкаучук RO2 (FKM) тощо.
2. Матеріал ущільнювального кільця: стандартний матеріал PTFE3; інші доступні варіанти включають PTFE2, PTFE4 та інші високоякісні матеріали.

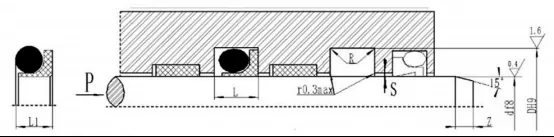

Модель замовлення: RC01—80x89.6x7.8—PTFE3—R01
Модель - Діаметр стрижня × Діаметр канавки × Ширина канавки | PTFE3: Модифікований код матеріалу PTFE | R01: Код матеріалу ущільнювального кільця
