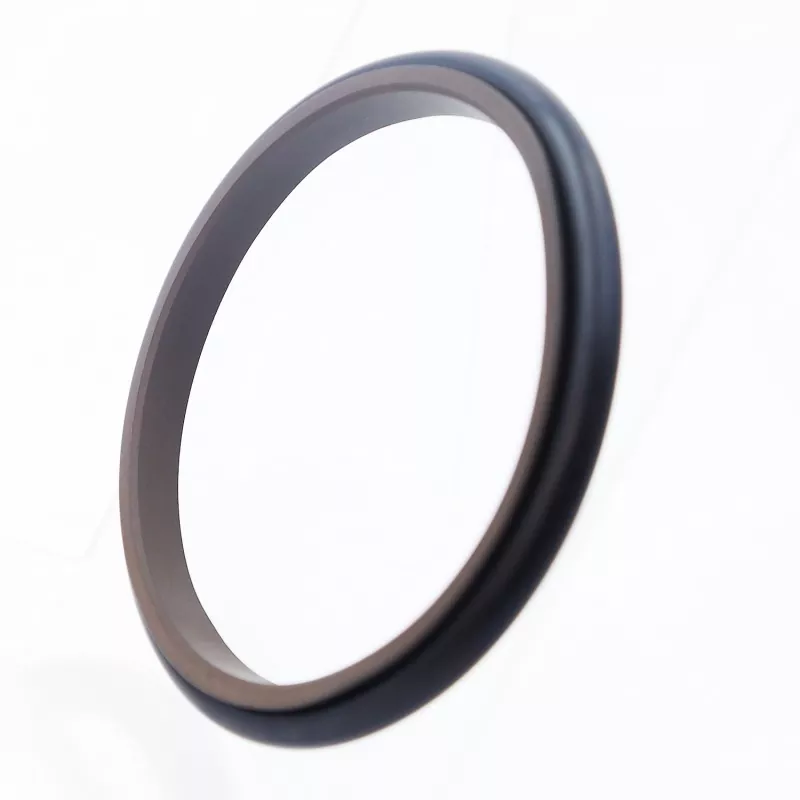

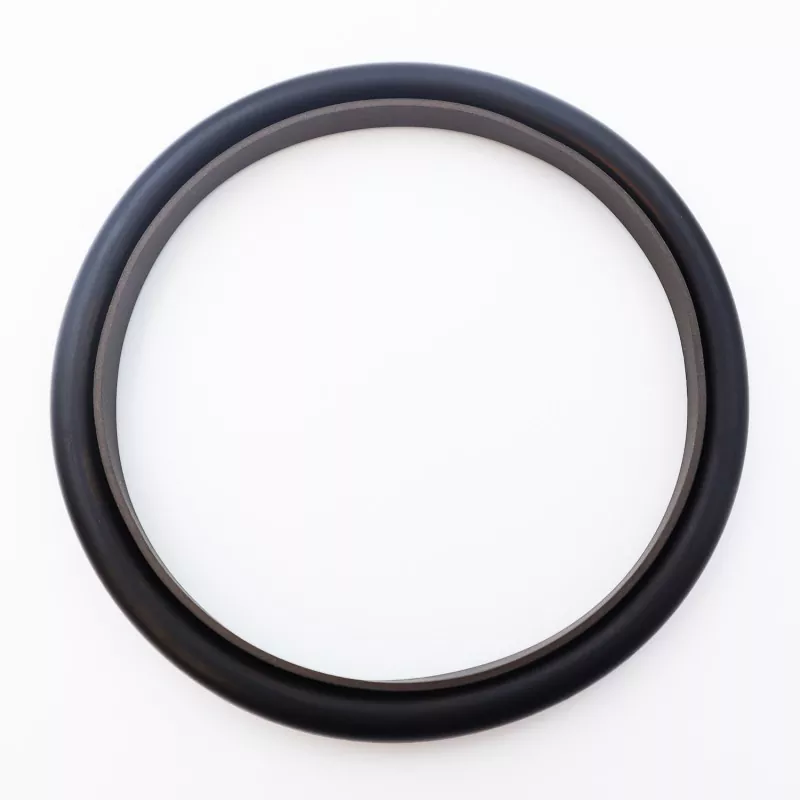

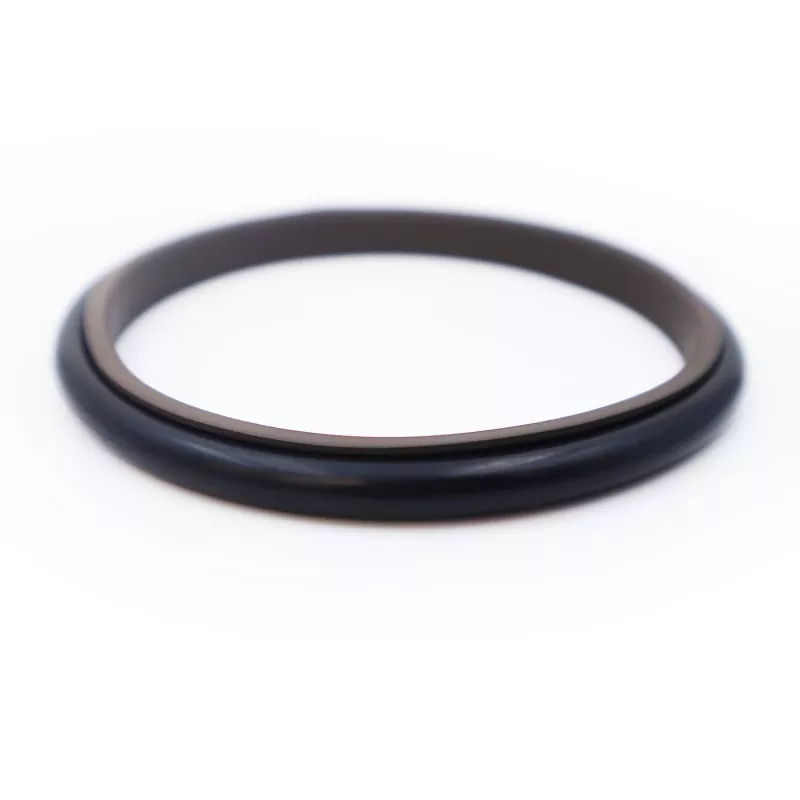

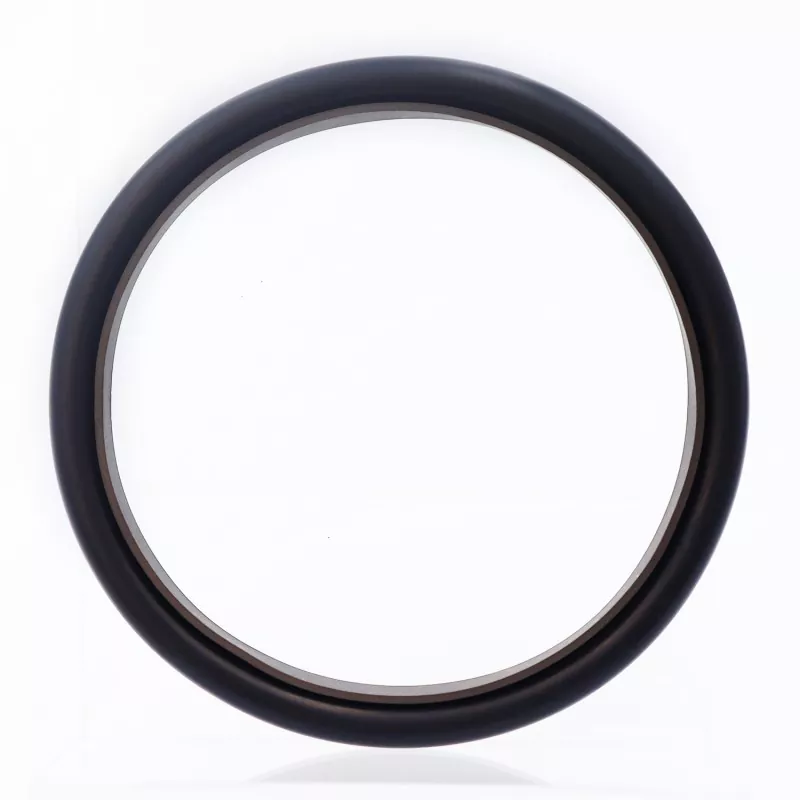

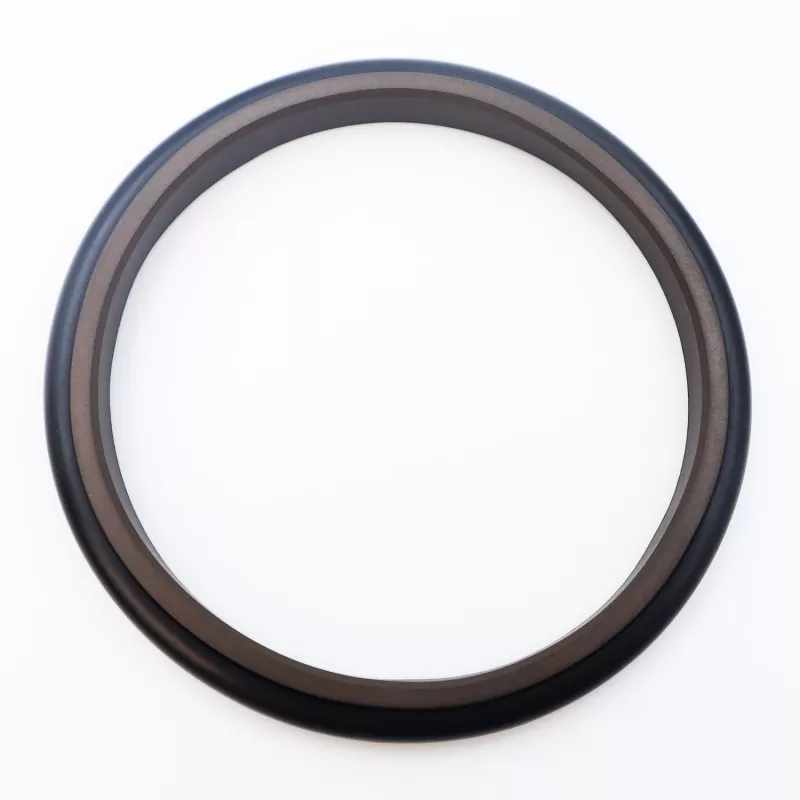

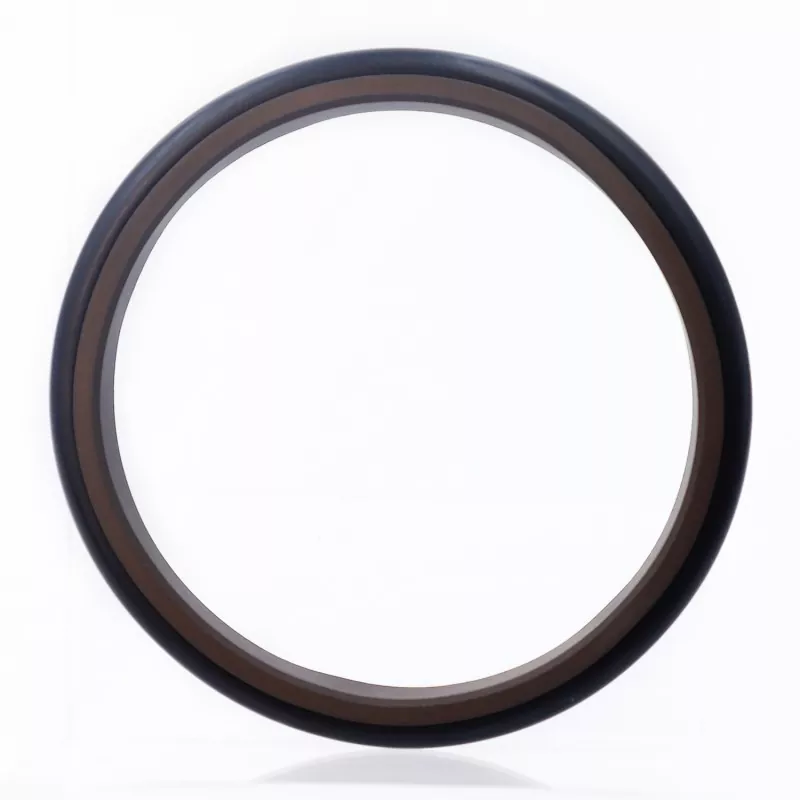

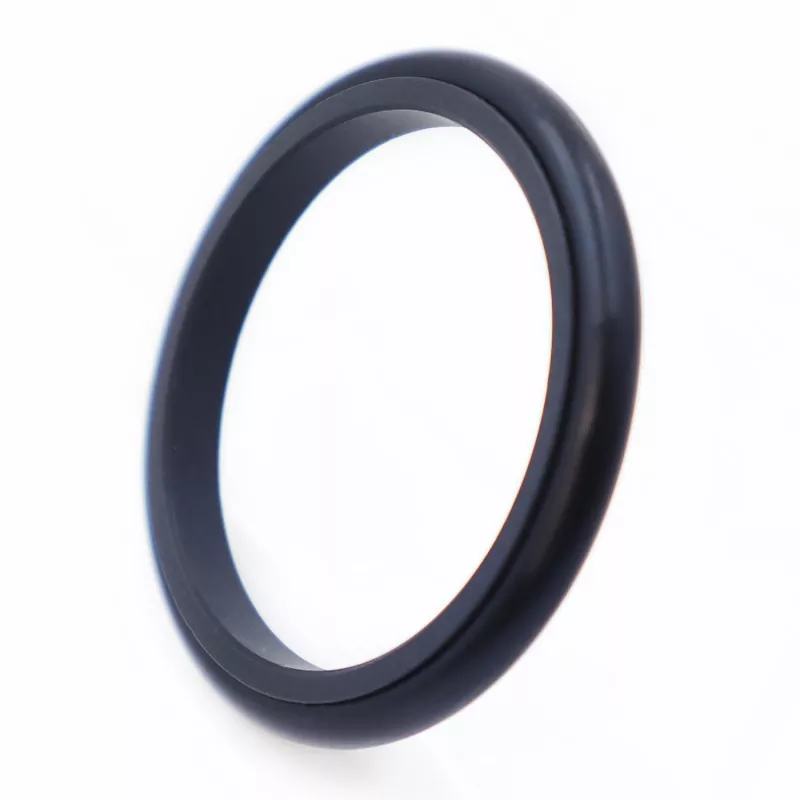

Трикутне комбіноване ущільнення складається з трикутного ущільнювального кільця з PTFE та гумового ущільнювального кільця; він призначений для ущільнення під тиском односторонньої дії в гідравлічних і пневматичних поршнево-поступальних застосуваннях. Ущільнювальне кільце забезпечує радіальну силу і компенсує знос ущільнювального кільця. Завдяки конструкції ущільнювального кільця з тонкою кромкою, воно забезпечує чудову подальшу компенсацію та ефективність ущільнення. Для стрижнів діаметром менше 30 мм слід використовувати конструкцію з роздільними (відкритими) пазами.
1. Підходить як для гідравлічних, так і для пневматичних застосувань;
2. Низьке тертя, низький опір відриву, плавний рух, однакове динамічне та статичне тертя, відсутність застряг;
3. Тривалий термін служби; підходить для безмасляних застосувань;
4. Компактний дизайн; простий в установці і обслуговуванні;
Граничні значення не повинні виникати одночасно.
|
Тиск (МПа) |
Температура (°C) |
Швидкість м/с |
ЗМІ |
|
≤20 |
-35 до +100 (з ущільнювальним кільцем NBR) |
≤6 |
Гідравлічні оливи на мінеральній основі, вогнестійкі рідини (HFA/HFB), гази тощо. |
|
-20 до +180 (з ущільнювальним кільцем FKM) |
1. Сумісні матеріали ущільнювального кільця включають: R01 нітрильний каучук (NBR), R02 фторкаучук (FKM) тощо.
2. Матеріал ущільнювального кільця: стандартний матеріал PTFE3; альтернативні матеріали включають PTFE1, PTFE2 і PTFE4.
Модель замовлення: RC14—80—PTFE3—R01
RC14 – Модель 80 – Діаметр вала d – PTFE (код матеріалу R01) – ущільнювальне кільце Код матеріалу

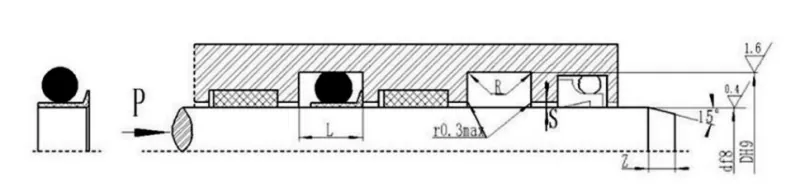

Продукція може бути виготовлена в будь-якому розмірі, зазначеному в таблиці характеристик.
|
Діапазон діаметрів валу d f8 |
Діаметр канавки D H9 |
Ширина канавки L+0,2 |
Радіус кута Rmax |
Радіальний зазор S |
Фаска Z |
Діаметр дроту ущільнювального кільця робити |
|
8~17 |
d+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Примітка: Для діаметрів валу ≤30 мм рекомендується використання відкритих канавок.
