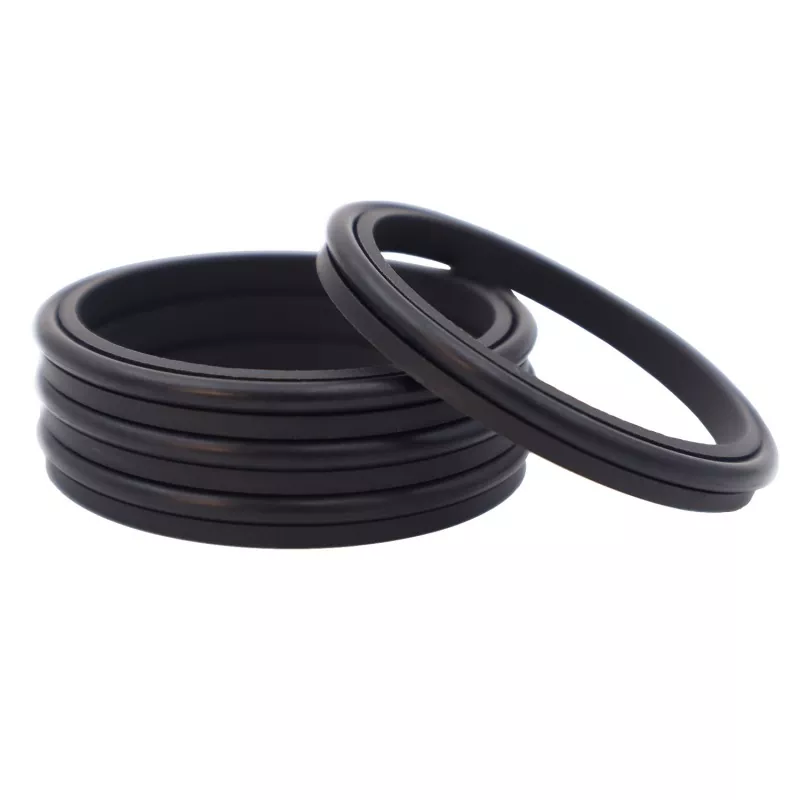

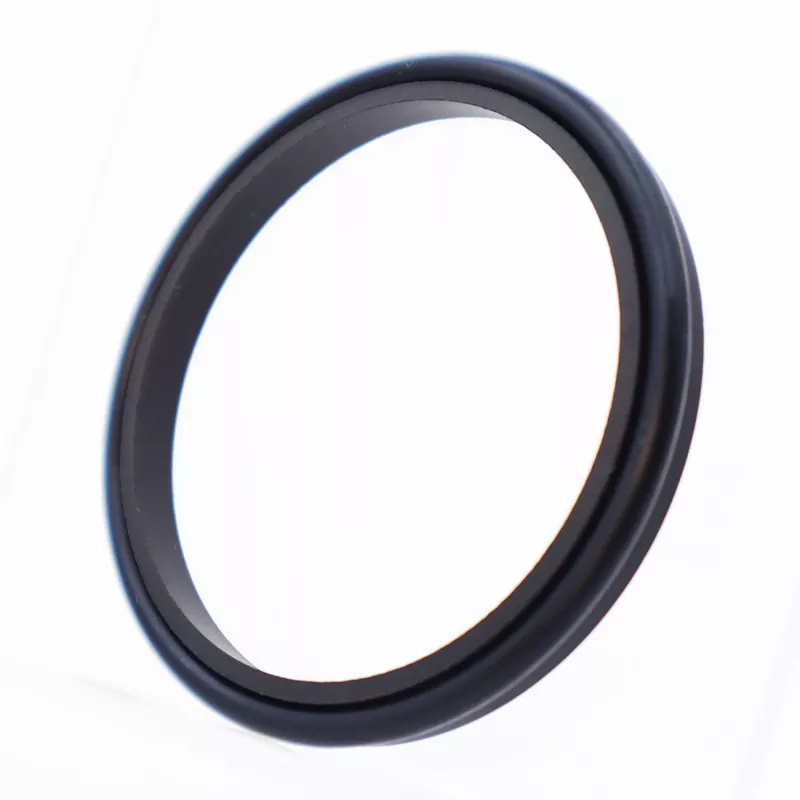

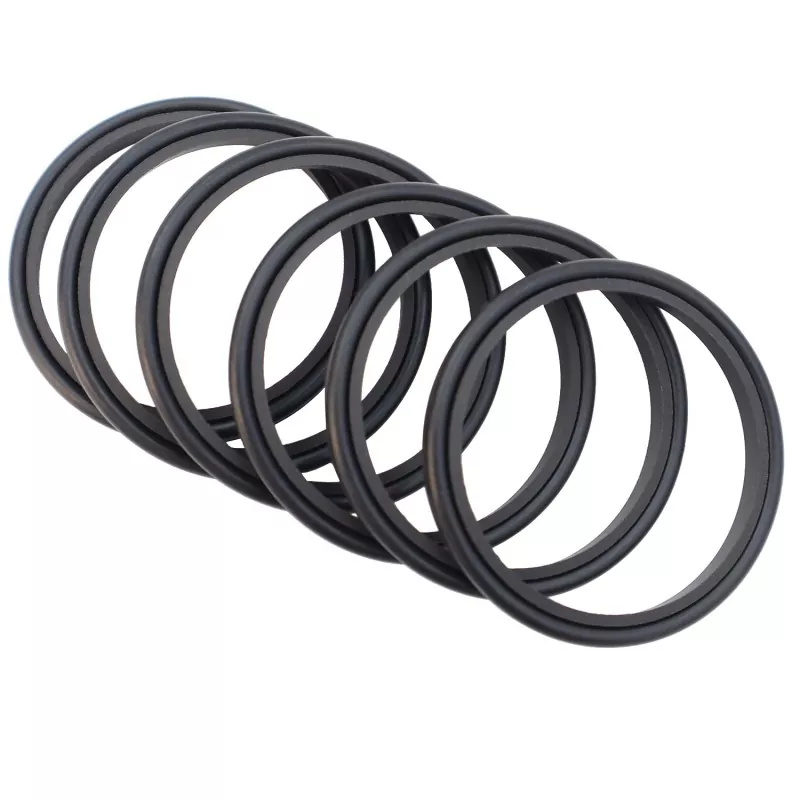

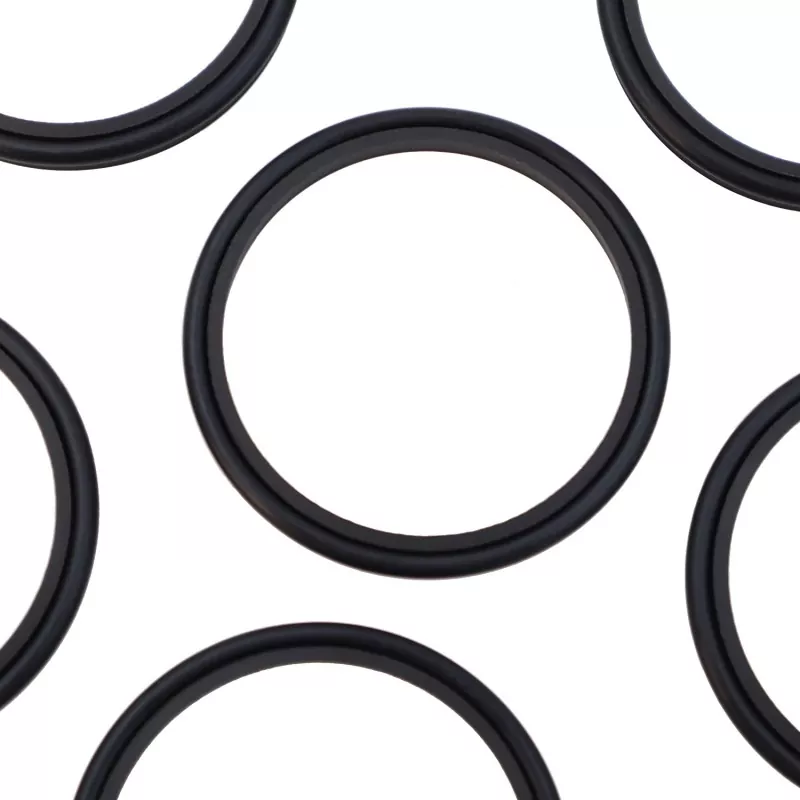

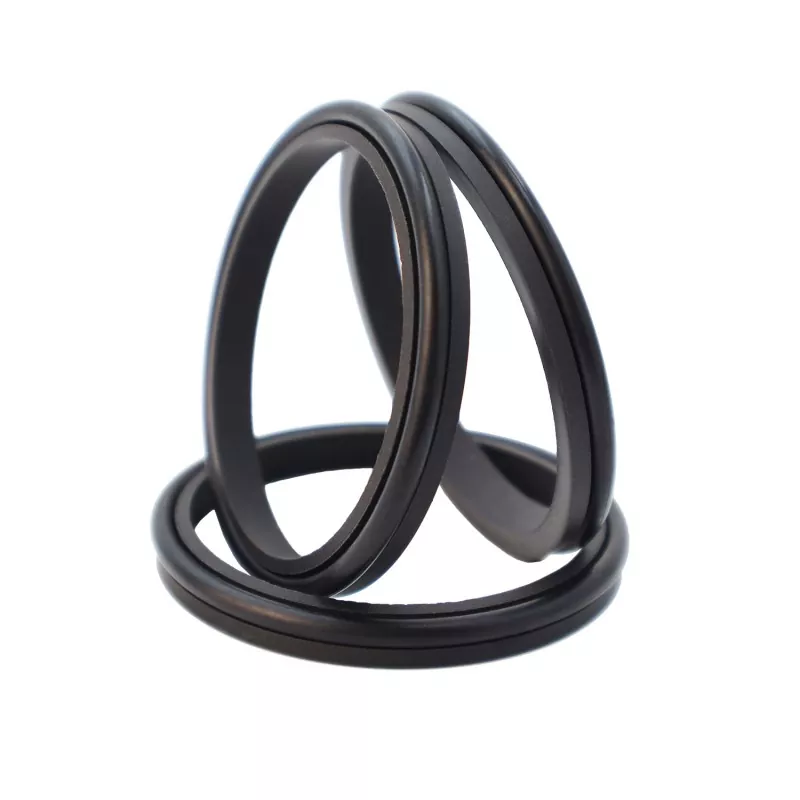

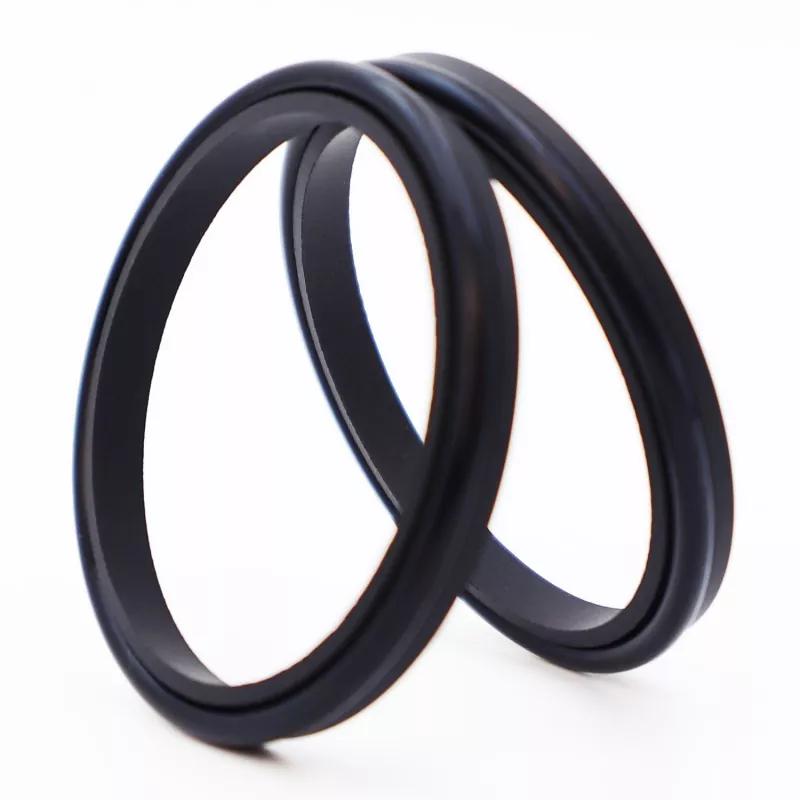

Однокромне комбіноване склоочисне ущільнення — це одностороннє ущільнення склоочисника, що складається з наповненого однокромкового кільця склоочисника з PTFE та гумового ущільнювального кільця; він функціонує для видалення пилу та запобігання забрудненню системи. Він підходить для зворотно-поступального, коливального або гвинтового руху.
|
Тиск (МПа) |
Температура (°C) |
Швидкість м/с |
ЗМІ |
|
- |
-35 до +100 (з ущільнювальним кільцем NBR) |
6 |
Гідравлічне масло, емульсія, вода тощо. |
|
-20 до +200 (з ущільнювальним кільцем FKM) |
Модель замовлення: RCF03—80-PTFE3—R01
RCF03 – Модель | 80 – Діаметр валу | PTFE3 – модифікований PTFE загального призначення | R01 – Код матеріалу для гумових компонентів
Нітрильний каучук (NBR) – R01 | Фторкаучук (FKM) – R02
Продукція може поставлятися в будь-якому розмірі в межах зазначеного діапазону параметрів.
|

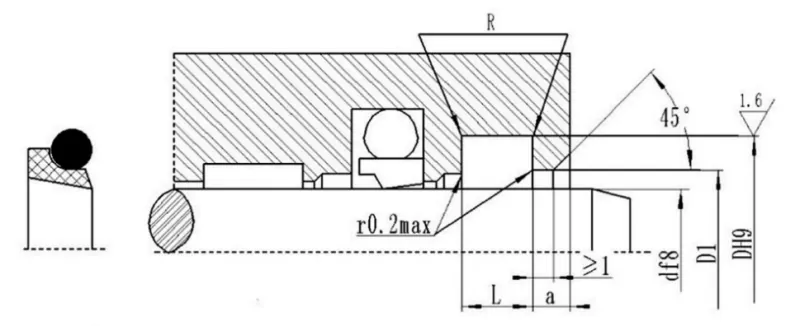

Діапазон діаметрів валу d f8 |
Діаметр канавки D H9 |
Ширина канавки L+0,2 |
Діаметр зазору D1 H11 |
Ширина чистого отвору a ≥ |
Радіус кута R≤ |
ущільнювальне кільце Діаметр поперечного перерізу робити |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
